Produkttyp	Einbauspüle
Marke	Foster
Modell	Triplo Invaso.2V.52.Q4
Material	Edelstahl AISI 304 (18/10)
Norm	UNI EN 13310:2004
Einbauart	Standardkante, abgeflachte Kante, flächenbündig
Anzahl Becken	Multibecken (Triplo)
Überlauf	Ja
Ausführung	Edelstahl, satiniert
Geeignet für	Küchenarbeitsplatten, wasserabweisende Materialien
Montage	Einbau mit Schablone, Silikonabdichtung, Hakensystem
max. Anzugsdrehmoment der Haken	60 N/cm
Reinigung	Wasser und Seife, mildes Spülmittel, kein Scheuermittel
Empfohlenes Pflegeprodukt	Foster Steel Clean
Vermeiden	Chlorbleiche, Salzsäure, Metallbürsten, Stahlwolle
Zubehör (separat erhältlich)	Überlaufgarnitur, Ablaufgarnitur, Mischbatterie
Wartungshinweis	Nach Gebrauch abtrocknen, keine nassen Eisengegenstände liegen lassen

Häufig gestellte Fragen - Triplo Invaso.2V.52.Q4 Foster

Wie wird das Spülbecken korrekt installiert?

Bohren Sie die Arbeitsplatte gemäß der mitgelieferten Schablone. Tragen Sie Dichtungsmasse auf den Umfang der Bohrung auf. Positionieren Sie das Spülbecken und ziehen Sie die Befestigungshaken an (max. 60 N/cm). Entfernen Sie überschüssige Dichtung mit einem Cutter.

Kann das Spülbecken flächenbündig eingebaut werden?

Ja, für flächenbündige Montage genau die Schablone beachten. Die Arbeiten müssen von Fachpersonal mit CNC-Maschinen durchgeführt werden. Die Dichtung zwischen Spülbecken und Arbeitsplatte verhindert Flüssigkeitseintritt.

Welches Material wird verwendet?

Das Spülbecken besteht aus Edelstahl AISI 304 (18/10), einem austenitischen Stahl, der korrosionsbeständig und langlebig ist.

Wie reinige ich das Spülbecken am besten?

Tägliche Reinigung mit Wasser und Seife oder mildem Spülmittel. Gründlich abspülen und trocknen. Bei hartnäckigen Flecken verwenden Sie Foster Steel Clean oder warmen Essig.

Was sollte ich bei der Reinigung vermeiden?

Vermeiden Sie Chlorbleiche, Salzsäure, Metallbürsten und Stahlwolle. Diese können Kratzer verursachen oder das Material angreifen. Auch nasses Geschirr aus Eisen nicht lange liegen lassen.

Welches Zubehör wird benötigt?

Neben dem Spülbecken werden eine Überlaufgarnitur, ein Ablauf und ein Siphon benötigt. Die Mischbatterie muss separat erworben werden.

Wie wird die Dichtheit geprüft?

Nach der Installation Wasser einlaufen lassen bis zum Überlauf, dann Hahn schließen. Einige Minuten warten und auf Lecks an den Dichtungen von Auslauf und Überlauf prüfen. Danach das Becken entleeren.

Wie befestige ich das Spülbecken bei einem Einbau unter der Arbeitsplatte?

Verwenden Sie die mitgelieferten Haken (fest oder gleitend). Ziehen Sie die Schrauben bis die Haken an der Arbeitsplatte greifen. Keinen automatischen Schrauber verwenden, Drehmoment max. 60 N/cm.

Ist das Spülbecken für den Hausgebrauch geeignet?

Ja, es erfüllt die Norm UNI EN 13310:2004 für Küchenspülbecken im Hausgebrauch.

Was tun bei Kratzern oder Verfärbungen?

Leichte Kratzer können mit einem speziellen Edelstahlreiniger wie Foster Steel Clean poliert werden. Vermeiden Sie aggressive Mittel. Bei tiefen Kratzern wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG Triplo Invaso.2V.52.Q4 Foster

ANLEITUNG FÜR INSTALLATION UND WARTUNG

Edelstahlspülen

Installations-, Gebrauchs- und die Wartungsanleitung der Küchenspülbecken aus Edelstahl

Material der Spülbecken: Austenitischer Stahl AISI 304 - 18/10

UNI EN 13310:2004

(Küchenspülbecken für den Hausgebrauch, funktionale Anforderungen und Testmethoden)

INSTALLATION

Standardkante und abgeflachte Kante

Vor der Ausführung mit irgendeiner Bohrung an der Arbeitsplatte sollte eine Kontrolle ausgeführt werden und das Spülbecken auf der Arbeitsplatte bzw. den Möbelstücken positioniert werden, um zu überprüfen, ob die Außenabmessungen und die Abmessungen der Wannen mit den Möbelstücken und dem Unterschränken der Möbel kompatibel sind, damit keine Bohrungen für Spülbecken ausgeführt werden, die nicht installiert werden können.

Sollte auch die Möglichkeit der Installation von Mischbatterien und anderem Zubehör überprüft werden, indem der Platzbedarf dieser und der restliche Raum überprüft wird. Auch überprüfen, ob die Wasserhähne für den Eintritt des Wassers an der Wand unter dem Spülbecken erreichbar sind, sowie die Möglichkeit einer Installation eines Siphons.

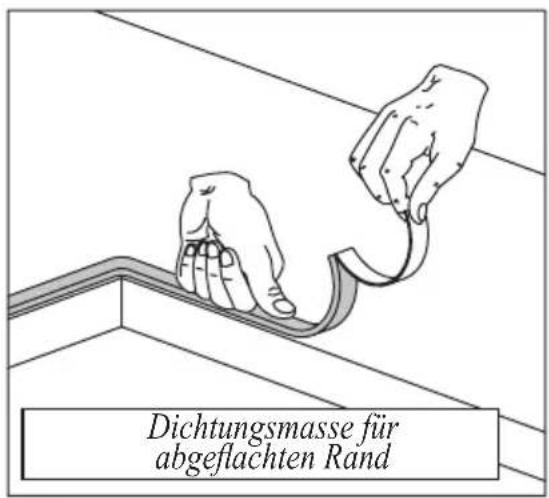

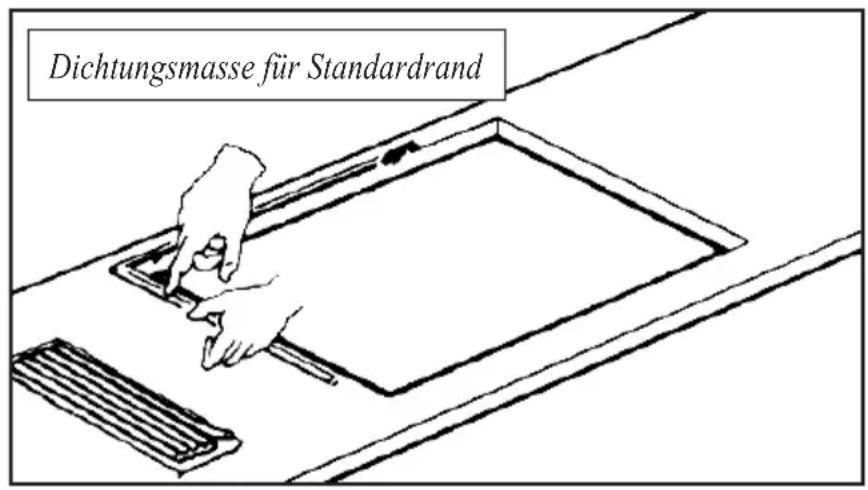

Zur Installation der Spülbecken muss eine Bohrung an der Arbeitsplatte entsprechend der in der Verpackung des Produktes enthaltenen Schablone ausgeführt werden. Nach der Bohrung die Dichtungsmasse entlang des Umfangs der Bohrung auftragen. Vor der Installation des Spülbeckens

den Auslass oder die Auslässe mit dem entsprechenden Überlauf montieren (bei automatischem Auslass auch die entsprechende Steuerung). Die Außenränder des Spülbeckens müssen auf der Dichtungsmasse aufliegen und so eine Barriere gegen Wasser und Schmutz zwischen dem

Spülbecken und der Arbeitsplatte bilden.

Nach der Positionierung des Spülbeckens auf der Arbeitsplatte das Spülbecken durch Anziehen der Schraube der Befestigungshaken an der Arbeitsplatte befestigen (die Schrauben bis zum Greifen der

Haken an der Arbeitsplatte anziehen). Anschließend die überschüssige Dichtungsmasse mit einem Cutter entfernen. Die Mischbatterien können vor oder nach der Installation der Spülbecken installiert werden. Nach der Installation des Spülbeckens den Auslass mit dem Siphon anschließen. Die Dichtheit überprüfen bzw. den Korb des Auslasses in die Dichtungsposition bringen, Wasser laufen lassen und warten, bis der Überlauf erreicht wird; danach Wasserhahn schließen und einige Minuten warten; überprüfen, dass es keine Lecks an den Dichtungen des Auslasses und des Überlaufs gibt und anschließend das Spülbecken leeren.

Flächenbündige Kante

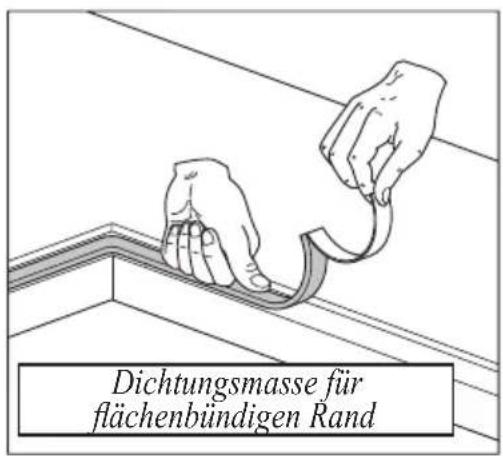

Für eine korrekte Installation der flächenbündigen Spülbecken genauestens das mit dem Artikel gelieferte technische Datenblatt (Schablone) beachten; außerdem Personen anvertrauen, die für Fräsarbeiten mithilfe von Maschinen mit numerischer Steuerung qualifiziert sind. Wir empfehlen, den Sitz sorgfältig Sorgfältig zureinigen und die mitgelieferte entsprechende Dichtung zwischen Spülbecken und Arbeitsplatte

zu verwenden, um ein Eindringen von Flüssigkeiten in die Arbeitsplatte oder die darunter liegenden Unterschränke zu verhindern.

Die Arbeit muss von Fachpersonal ausgeführt werden.

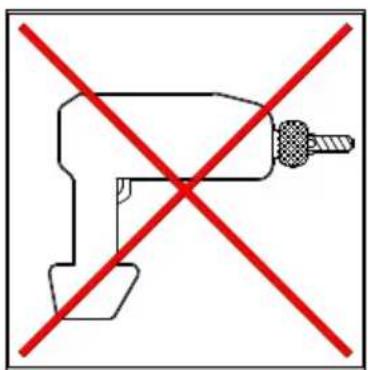

Keine automatischen Schrauber zum Anziehen der Haken verwenden; das Drehmoment darf 60 N/cm nicht überschreiten.

Die flächenbündigen Spülbecken sollten unbedingt auf Wasser abweisendem Material installiert werden, um einen Aufquellen oder Verformungen der Arbeitsplatte zu verhindern.

Für eingelassene Spülbecken wie bei den Einbauspülbecken vorgehen.

Eine Bohrung an der Arbeitsplatte entsprechend der Schablonen und der Anweisungen in der Verpackung oder der Installationsanleitung ausführen.

Vor der Montage des Spülbeckens mit Silikon abdichten. Die Befestigungshaken anziehen.

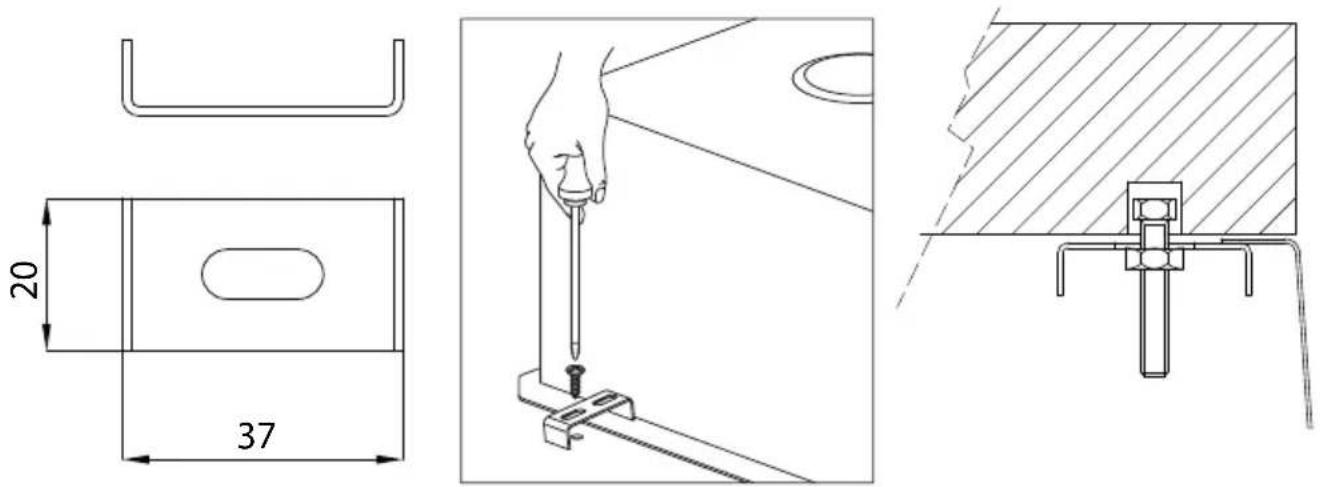

Haken für eingelassene Spülbecken

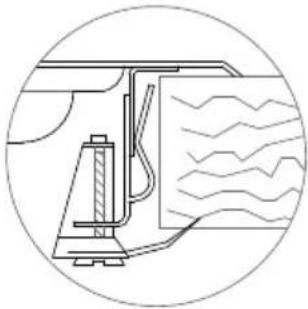

Befestigung des Hakens unter der Arbeitsplatte
Seitlicher Querschnitt

Befestigungssysteme
Fester Haken	Fester Haken
Gleitender Haken	Gleitender Haken

Die Kollektionen von Foster sind das Ergebnis von viel Erfahrung und einer sorgfältigen Forschung, um die vorgesehenen Verwendungszwecke zu erfüllen, was zu einem hochwertigen Produkt führt. Es ist jedoch wichtig, die Benutzer unserer Spülbecken darüber zu informieren, dass diese Qualität auch durch eine korrekte Verwendung und angemessene Wartung begleitet werden muss.

Alle Materialien, auch Edelstahl, können schmutzig werden; durch das Beachten einiger sehr einfacher Hinweise kann der ursprünglichen Glanz des Spülbeckens erhalten und wieder hergestellt werden.

Für eine tägliche Wartung mit Wasser und Seife oder Spülemittel reinigen, gründlich abspülen und nicht vergessen abzutrocknen. Bei hartnäckigem Schmutz die Produktlinie STEEL CLEAN verwenden, die von Foster angeboten wird, bei unseren nationalen Kundendienststellen erhältlich ist und eine mühelose Reinigung ermöglicht. Auf Stöße, das Herunterfallen von Gegenständen und Werkzeuge achten, die zu Kratzer führen können; außerdem den Kontakt mit chemischen Wirkstoffen, Metallreinigern, Lacklösungsmitteln und Metallbürsten vermeiden. Tomatenreste, Milch, Kaffee, Dosen mit nassem Boden und Gegenstände aus Eisen im Allgemeinen nicht lange zurücklassen. Außerdem wird präzisiert, dass das Verbleiben der oben aufgelisteten Dinge auf den Edelstahlflächen zu einer, wenn auch leichten, Korrosion elektrochemischer Art führen kann.

• Nach dem Gebrauch gründlich mit Wasser abspülen und mit einem sauberen Tuch trocknen.
• Für die Reinigung können normale Reinigungsmittel verwendet werden, insofern sie keine Chlorwasserstoffsäure (Salzsäure) oder eine ihrer Verbindungen enthalten.
• Bei hartnäckigen Flecken mit etwas warmem Essig oder spezifischen Produkten für Edelstahl versuchen (wir empfehlen die Produktlinie „Foster Steel Clean”).
• Bei der Reinigung keine Stahlschwämme oder Ähnliches verwenden, das Kratzer hinterlassen kann oder schmirgelt.
  • Die Verwendung von Salzsäure oder Chlorbleiche vermeiden.
  • Gegenstände aus Eisen nicht lange auf dem Spülbecken zurücklassen.
  • Diese Gebrauchsanleitung aufbewahren.
