Produkttyp	Waschmaschine
Marke	Eudora
Modell	PWM 14P
Abmessungen (H x B x T)	85 x 60 x 60 cm
Gewicht	70 kg
Energieeffizienzklasse	A+++
Maximale Füllmenge	7 kg
Schleuderdrehzahl	1400 U/min
Programme	Baumwolle, Pflegeleicht, Feinwäsche, Schnell, Eco, Spülen, Schleudern
Anschlussspannung	230 V / 50 Hz
Anschlussleistung	2000 W
Wasserverbrauch pro Waschgang	ca. 50 Liter
Startzeitvorwahl	Ja
Kindersicherung	Ja
Schleuderdrehzahlwahl	0–1400 U/min
Waschmittelfach	Ja, mit Einfüllhilfe
Flusensieb	Regelmäßig reinigen
Türdurchmesser	30 cm
Geräuschpegel (Waschen/Spinnen)	58 dB / 76 dB

Häufig gestellte Fragen - PWM 14P Eudora

Wie schalte ich die Kindersicherung ein?

Was tun, wenn die Maschine nicht startet?

Wie reinige ich das Flusensieb?

Was bedeutet der Fehlercode E10?

Welche Programme gibt es?

Wie viel Waschmittel soll ich verwenden?

Kann ich die Schleuderdrehzahl ändern?

Wie reinige ich die Waschmittelschublade?

Was mache ich bei starken Vibrationen?

Wie pflege ich die Gummidichtung?

BEDIENUNGSANLEITUNG PWM 14P Eudora

SehrEudorageehrterKunde!

WillkommeninderFamiliederKundenvonEudora.

Wirhoffen, dass Sieviele Jahre Freudean Ihrerneuen

Maschinehabenwerden.

Die Maschinehatviele Funktionen. Umdiese Funktionen

optimalzunutzen, empfehlenwir Ihnen, die

BedienungsanleitungvorInbetriebnahmederMaschinezu

lesen.DieBedienungsanleitungenthältaußerdem

InformationenzumSchutzderUmwelt.

Inhaltsverzeichnis

Vor der ersten Inbetriebnahme des Waschautomaten

Beschreibung des Waschautomaten

Ratschläge und Tipps vor dem Waschen

Kunstfasern und synthetische Fasern

	10Wascher
4	10Sortieren
4Transportsicherungen Schalten Sie den Hauptschalter
4Verpackingsmaterial	10
4Einfülltü Öffnen Sie die Einfülltür und füllen
4Sprache Sie wählen Wäsche ein	10
4Prüfen Füllen Sie die erforderliche Menge
5Sicherheitshinweise Waschmittel und Weichspüler ein 10
5Allgemein	11Wählen
5Aufstellen Die Waschmaschinentür
5Überlaufschutz schließen und die Start/Stop Taste
drücken	12
5Transport/Lagerung im Winter	12Nach Pr
5Recycling	13Einstellu
6Kindersicherung Sie konnen folgende Einstellungen
6Achtenändern auf Kinder!	13
6Kindersicherung	13Einfülltür
	13Sprache
7	13Temperat
7Waschmittelschublade	13Start mi
	14Pflege
8 Reinigung des Abflusses und der
8Sortieren Sie Ihre Wäsche Abflusspumpe	14
8Vorbereitung zum Waschen
8Pflegekennzeichen Waschmittelschublade	14
8Baumwollebunt der Außenseite des
8Ungebleiche Maschautematen	14
8Wolle Reinigen Sie das Innere der
Maschine, um unangenehme
8 Gerüche zu vermeiden	15
8Waschmittel	16Reinigen

Inhaltsverzeichnis

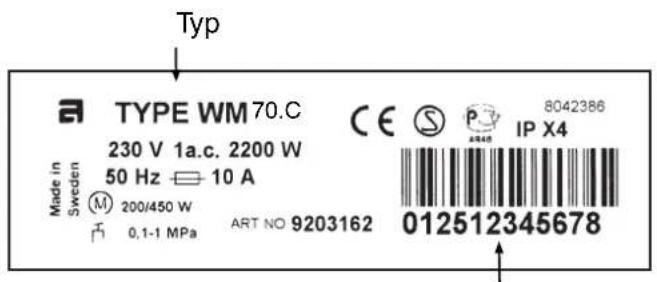

Bevor Sie sich an den Kundendienst wenden

23Aufstellen

23Aufstellen des Waschautomaten

23Justieren der Füße

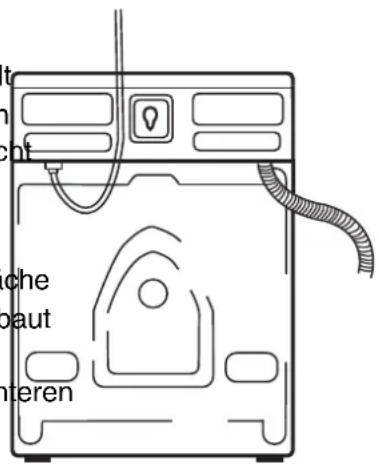

23Wasseranschluss

24Wasserablauf

24Elektrischer Anschluss

25Kundendienst

25

28Kurzanleitung

Vor der ersten Inbetriebnahme des Waschautomaten

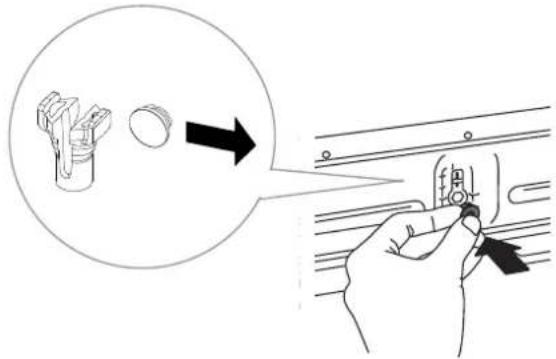

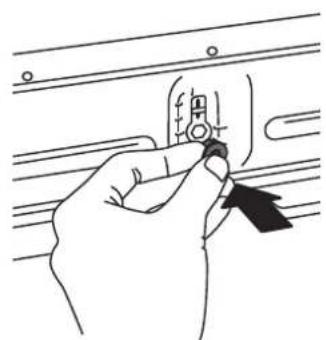

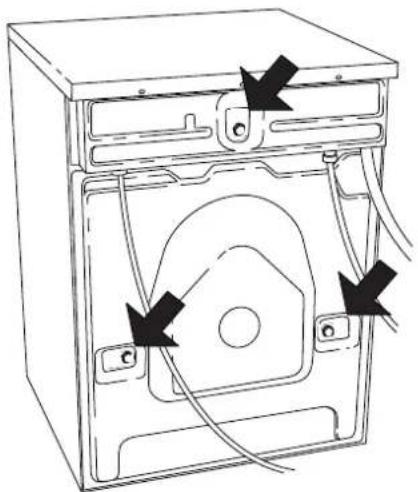

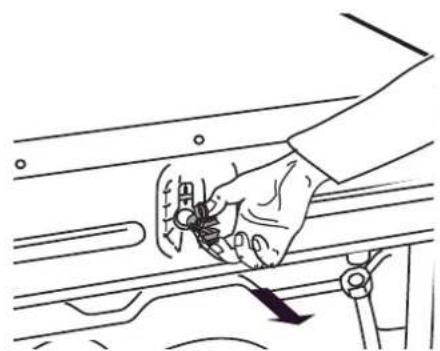

Transportsicherungen

Vor der Installation der Maschine alle Transportsicherungen entfernen. Siehe Kapitel "Transportsicherungen".

Verpackungsmaterial

Sortieren Sie das Verpackungsmaterial entsprechend Ihren lokalen Richtlinien.

HINWEIS!

Jeder Waschautomat wird getestet, bevor er das Werk verlässt. Geringe Wasserrückstände können in der Pumpe verbleiben. Dies beeinflusst die Qualität des Waschautomaten nicht und führt auch zu keinerlei Beschädigungen.

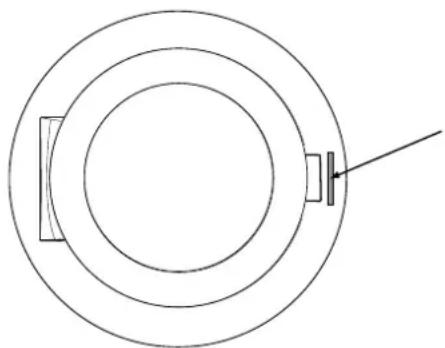

Einfülltür

• Die Einfülltür kann nur geöffnet werden, wenn der Waschautomat an den Strom angeschlossen ist.
• Informationen zum Öffnen der Tür von Hand finden Sie unter "Die Waschmaschinentür öffnet sich nicht" im Kapitel "Problemlösung".
  • Die Maschine kann nicht gestartet werden, wenn die Tür offen ist.
• Um die Waschmaschinentür bei laufendem Programm zu öffnen, siehe "Tür schließen und die Start/Stop-Taste drücken" im Kapitel "Waschen".

Sprache wählen

Wenn Sie Ihre Maschine angeschlossen haben und zum ersten Mal starten, werden Sie aufgefordert, die Displaysprache zu wählen. Vorgehensweise:

Drehen Sie den Programmwähler, um auszuwählen: US English, English, Svenska, Dansk, Norsk, Suomi, Français, Deutsch, Italiano, Espanol, Русский, Nederlands.

Drücken Sie den Programmwähler oder Start/Stop, um zu speichern und zum Einstellen der Uhrzeit- und Zeitangabeneinstellungen weiterzugehen.

Prüfen des Wasserhärtegrades

Die erforderliche Waschmittelmenge hängt unter anderem vom Härtegrad des Wassers ab.

Hinweise hierzu finden Sie auf der Waschmittelverpackung. Fragen Sie bei Ihrem lokalen Wasserversorger nach dem Härtegrad Ihres Wassers.

SieheKurzanleitung auf der letzten Seite

Allgemein

• Lesen Sie die Bedienungsanleitung und bewahren Sie diese sorgfältig auf!
• Wasser- und Stromanschluss sollten, falls erforderlich, nur von qualifiziertem Fachpersonal durchgeführt werden.

- Die Maschine darf nur zum Waschen entsprechend dieser Anleitung verwendet werden. Sie ist nicht für die chemische Reinigung geeignet.

- Verwenden Sie nur Waschmittel, das für Waschmaschinen geeignet ist!

- Vor Verwenden der Maschine alle Transportsicherungen entfernen. Siehe Kapitel "Transportsicherungen".

- Reparaturen und Wartungsarbeiten für Sicherheit oder Leistung müssen von qualifizierten Fachleuten durchgeführt werden.

- Anschlusskabel dürfen nur von einem qualifizierten Elektriker ausgetauscht werden.

- Die Maschine darf nicht von Personen (a nicht von Kindern) bedient werden, die körperlich oder geistig behindert sind oder keine Erfahrungen bzw. Kenntnisse in der Bedienung haben. Diese Personen müssen vorher von der Person, die für Ihre Sich verantwortlich ist, in die Bedienung eingewiesen werden.

- Um sicherzustellen, dass sie nicht mit der Maschine spielen, sollten kleine Kinder beaufsichtigt werden.

- Im beiliegenden Plastikbeutel finden Sie ein Werkzeug zum Öffnen der Tür im Notfall.

Aufstellen

Siehe Kapitel "Aufstellen".

Überlaufschutz

Sobald der Wasserstand in dem Waschautomaten über das normale Niveau ansteigt, wird Wasser abgepumpt und der Wasserzulauf gestoppt. Wenn der Wasserstand nicht innerhalb von 60 Sekunden sinkt, wird das Programm beendet.

Transport/Lagerung im Winter

Gehen Sie folgendermaßen vor, wenn Sie den Waschautomaten transportieren oder über den Winter in unbeheizten Räumen lagern wollen:

• Entleeren von Sieb und Ablaufpumpe. Siehe Kapitel "Pflege und Reinigung".
• Schließen Sie den Wasserhahn, schrauben Sie den Zulaufschlauch ab und lassen das Restwasser aus Schlauch und Ventil ablaufen.
• Nach dem Entleeren der Pumpe kann ein R Wasser in der Pumpe bleiben. Dies beeinfluss die Qualität des Waschautomaten nicht und führt auch zu keinerlei Beschädigungen.

Recycling

Der Waschautomat ist recyclebar und entsprechend gekennzeichnet. Um Verletzungen zu vermeiden, darf der Waschautomaten nicht mehr eingeschaltet werden können, wenn Sie sich entscheiden, ihn zu entsorgen. Wenden Sie sich an Ihre lokalen Behörden, um zu erfahren, wo und wie Sie den Waschautomaten recyclen können.

Kindersicherung

Achten Sie auf Kinder!

• Schließen Sie die Tür und starten Sie d Programm sofort, nachdem Sie Waschmittel eingefüllt haben.
• Erlauben Sie Kindern nicht, den Waschautomaten zu benutzen oder damit spielen.
• Waschmittel und Weichspüler außerhalb der Reichweite von Kindern aufbewahren!

Kindersicherung

So öffnen Sie das Einstellungsmenü:

1. Schalten Sie den Waschautomaten am Hauptschalter aus.
2. Drücken Sie die Türöffnungstaste, halten Sie zu diese gedrückt und drücken Sie gleichzeitig den Hauptschalter. Danach die Türöffnungstaste 5 Mal innerhalb von 10 Sekunden drücken.
3. Die Einstellung, die geändert werden soll, durch Drehen des Programmwählers auswählen.
4. Die Türöffnungstaste einmal drücken.
5. Die Einstellung wie weiter unten beschrieben ändern und speichern.
6. Drücken Sie Start/Stop, um zum Programmmenü zurückzukehren.

Sie können einen Start mit Kindersicherung aktivieren, damit Kinder die Maschine nicht starter können.

1. Den Programmwähler drehen und "Kindersicherer Start ein " oder "Kindersicherer Start aus" wählen.
2. Die Türöffnungstaste einmal drücken, um die Einstellung zu speichern.

Sie können die Kindersicherung vorübergehend deaktivieren, indem Sie gleichzeitig die Start/Stop und die Türöffnungstaste drücken. Die

Kindersicherung wird für 3 Minuten deaktiviert.

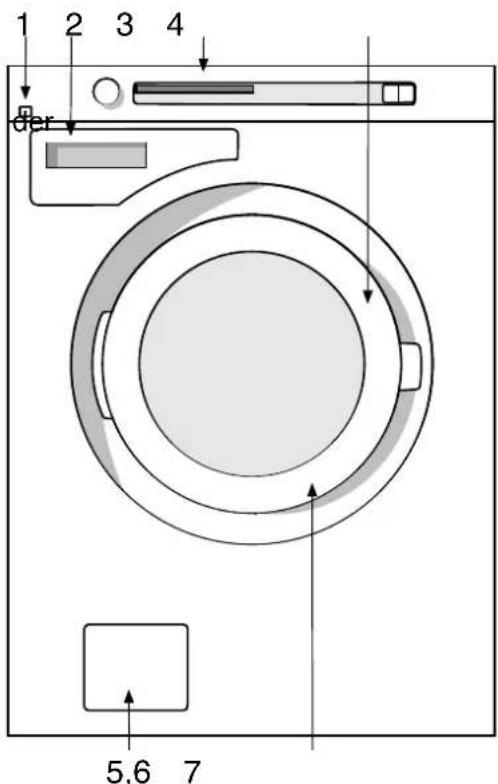

Beschreibung des Waschautomaten

1. Hauptschalter
2. Waschmittelschublade
3. Bedienfeld
4. Seriennummernschild (auf der Innenseite Tür)
5. Ablaufpumpenabdeckung
6. Abflusspumpe (hinter der Abdeckung)
7. Einfülltür

1 2 3 4 der 5,6 7

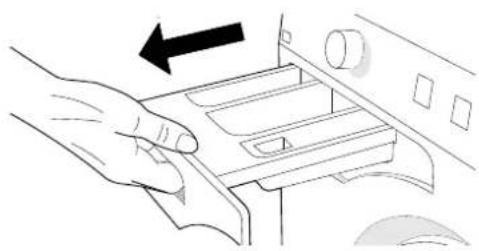

Waschmittelschublade

1. Vorwäsche
2. Hauptwäsche
3. Weichspüler

Ratschläge und Tipps vor dem Waschen

Hier folgen einige Tipps die beim Waschen hilfreich sein können.

Sortieren Sie Ihre Wäsche

Sortieren Sie Ihre Wäsche nach:

• dem Grad der Verschmutzung
- Farbe
- Material

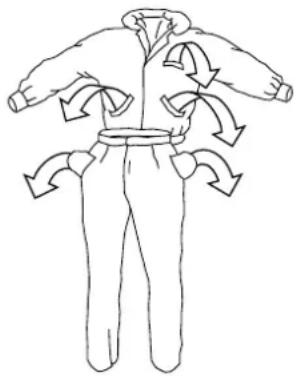

Vorbereitung zum Waschen

1. Schließen Sie Reiß- und Klettverschlüsse, damit diese keine Gewebe beschädigen können.
2. Neue farbige Textilien können abfärben sollten daher die ersten Male separat gewaschen werden.
3. Waschen Sie empfindliche Textilien von li Dies reduziert das Risiko des Verknotens Ausbleichens.
4. Taschen entleeren und nach Möglichkeit links waschen.

Beachten Sie die Pflegekennzeichen der Texti Die Tabelle zeigt geeignete Waschprogramme für unterschiedliche Materialien und Wäschemengen an. Mit modernen

Waschmaschinen und Waschmitteln, etwa Kompaktwaschmitteln können Sie die Temperatkeinem senken. Probieren Sie aus, welches Programmwelt.

Ihren Anforderungen entspricht.

Baumwolle, bunt

Farbige Baumwolle mit dem Hinweis 60 °C sol beim ersten Mal unbedingt bei 60 °C gewaschen werden, um überschüssige Farbe auszuwaschen.

Falls Sie dies nicht tun, kann die Farbe ausbleichen. Verwenden Sie Waschmittel ohne Bleichpulver, um die Farbe des Gewebes zu erhalten.

Ungebleichtes Leinen

Ungebleichtes Leinen sollte bei 60 °C mit Waschmittel ohne Bleichmittel oder optischen
un Aufhellern gewaschen werden. Stark verschmutztes Leinen kann gelegentlich bei höheren Temperaturen gewaschen werden. Zu
linkäufiges Waschen bei höheren Temperaturen ns kann allerdings den Glanz und die Stärke des Leinens zerstören.

vQWolle

Diese Gewebe sind als maschinenwaschbar oder mit Handwäsche gekennzeichnet.

DasWolle/Hand, 30 °C Programm ist mindestens so schonend wie Handwäsche.

Kunstfasern und synthetische Fasern

Textilien aus Rayon-Fasern wie Viskose und andere Synthetikfasern sind sehr empfindlich und erfordern viel Raum, damit sie nicht knittern. D Trommel nur zur Hälfte füllen und ein Programm mit einer Schleuderdrehzahl von 800 U/min oder weniger wählen.

Waschmittel

Waschmittel mit einem Öko-Kennzeichen sind weniger schädlich für die Umwelt.

Eine Überdosierung von Waschmittel führt zu keinem besserem Ergebnis und schädigt nur die Umwelt.

Versuchen Sie, weniger Waschmittel zu verwenden und erhöhen Sie die Dosis nur, wie Sie mit dem Ergebnis unzufrieden sind.

Ratschläge und Tipps vor dem Waschen

HINWEIS!

Aus Rücksicht auf die Umwelt empfehlen wir, auf starke Chemikalien zu verzichten.

Wenn Sie ein Bleichmittel oder Fleckenentferner verwenden, kann sich der Waschautomat verfärben und es besteht ein Korrosionsrisiko.

Waschen

Sortieren Sie Ihre Wäsche.

Lesen Sie vor dem Waschen den Abschäte. Platzieren Sie einen Waschball oder ein Netz "Ratschläge und Tipps". direkt in der Trommel und wählen Sie ein

Legen Sie BHs mit Metallverstärkungen in Wäschenetz.

Programm ohne Vorwäsche.

HINWEIS!

Leeren Sie alle Taschen aus. Münzen, Näge Ähnliches können Waschautomat und Gewebeschädigen. Lesen Sie vor dem Waschen Abschnitt "Ratschläge und Tipps".

Eine Überdosierung von Waschmittel führt zu keinem besserem Ergebnis und schädigt nur die den Umwelt.

2 Schalten Sie den Hauptschalter ein.

Versuchen Sie, weniger Waschmittel zu verwenden und erhöhen Sie die Dosis nur, wer Sie mit dem Ergebnis unzufrieden sind.

Weichspüler

3 Öffnen Sie die Einfülltür und füllen Sie die Wäsche ein

Drücken Sie den Türöffner (das

Füllen Sie Weichspüler in den Behälter mit der Symbol ✿ Folgen Sie den Empfehlungen auf der Verpackung des Weichspülers.

Schlüsselsymbol), falls die Tür geschlossen ist.

HINWEIS!

Die Tür öffnet sich, sobald das Wasser ausp Maschine entleert wurde. Wäsche einfüllen. Die Waschprogrammtabelle zeigt an, wieviel Wäsche Sie bei welchem Programm waschen können.

Für den Sie das Fach nicht über die maximale füllhöhe. Andernfalls wird der Weichspüler zu rüh eingespült, was die Waschleistung negativ eeinflusst.

4 Füllen Sie die erforderliche Menge Waschmittel und Weichspüler ein

Auf der Waschmittelverpackung finden Sie eine Empfehlung zur benötigten Menge. Die Maschine fasst 8 kg Wäsche. Wenn Sie nur eine kleine Menge in der Maschine waschen, können Sie weniger Waschmittel verwenden.

Waschpulver

Das Waschpulver in das Waschmittelfach für die Hauptwäsche und falls gewünscht auch für die Vorwäsche einfüllen.

Flüssiges Waschmittel

Folgen Sie den Empfehlungen des Waschmittelherstellers, wenn Sie flüssiges Waschmittel verwenden. Wir empfehlen bei sehr dickflüssigem Waschmittel, einen Waschball zu benutzen.

Waschen

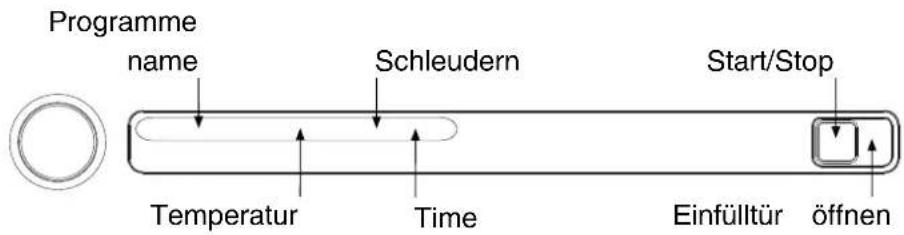

5 Wählen Sie das Programm

Programme name Schleudern Start/Stop Temperatur Time Einfülltür öffnen

Das Display zeigt den Programmnamen, die

Wassertemperatur und die Schleuderdrehzahl.

Die Maschine hat im Lieferzustand zahlreiche

Werk voreingestellte Programme. Die

voreingestellten Programme können ersetzt werden. Beim Kundendienst kann erfragt were

welche Programme verfügbar sind und wie voreingestellten Programme geändert werden können.

Kochwäsche, 90 °C

Dieses Programm für stark verschmutze Wäs

verwenden. Die Waschhinweise für das jewei

Material beachten. 90 °C ist eine gute Tem für weiße und helle Baumwolle wie Bettwäse

Weiß/Buntwäsche, 60 °C

Für normal verschmutzte Wäsche, sowohl Ko als auch Buntwäsche. Die Waschhinweise für

jeweilige Material beachten. 60 °C eignet sid

besonders für direkt auf der Haut getragene Kleidungsstücke.

Weiß/Buntwäsche, 40 °C

Für normal verschmutzte Wäsche, sowohl Ko als auch Buntwäsche. Die Waschhinweise für jeweilige Material beachten.

Express, 60 °C

Ein schnelles Programm für Wäsche, die nur aufgefrischt werden muss. Befolgen Sie die Waschhinweise für das jeweilige Material. Direkt auf der Haut getragene Kleidung sollte bei 60 gewaschen werden.

die Express, 40 °C

Ein schnelles Programm für Wäsche, die nur aufgefrischt werden muss. Befolgen Sie die Waschhinweise für das jeweilige Material.

Programm für Wäschestücke aus Synthetik und beratür empfindliche Mischgewebe sowie für bügelfreie che: Baumwolle. Geeignet für Hemden und Blusen.

Die Waschhinweise für das jeweilige Material beachten. Viele synthetische Stoffe werden bereits bei 40 °C sauber.

Wolle/Hand, 30 °C

Ein Schonprogramm für Wolle, Seide und Kleidungsstücke, die mit der Hand gewaschen werden sollten. Dieses Programm hat einen zurzen Schleuderzyklus.

das Spulen

Dieses Programm führt einen kalten Spülzyklus plus Schleudern aus. Geeignet für Wäschestücke, die nur angefeuchtet werden sollen.

Waschen

Programmübersicht

	Vorwä-scheProgramm	Anzahl der Spülgän geTemp. °	Schleuderdreh-zahl (U/min)	Max. Ladung ( kg)	Wasserver-brauch (ca. Liter)	Energiever-brauch (ca. kWh)	Programmdauer (ca. Stunden und Minuten)
							0:601,35081400390 Kochwäsche,
							0:500,34581400360Weiß/Buntwäsc
							0:500,35081400340Weiß/Buntwäsc
							0:300,6354,0800360Express, 60
							0:250,3354,0800340Express, 40
							0:250,3404,0800340Pflegeleicht/Fe
							0:300,3602,7800330Wolle/Hand,
					Spülen		0:150,1204,014001

Die oben stehende Tabelle zeigt einige Beispiele für den Energie- und Wasserverbrauch sowie die Zeitdauer verschiedener Programmeinstellungen.

Der Verbrauch ist abhängig von Wasserdruck, Härtegrad sowie Temperatur des Wassers, Raumtemperatur, Gewicht und Art der Beladung,

Schwankungen in der Stromversorgung sowie von den gewählten Optionen.

6 Die Waschmaschinentür schließen und die Start/Stop Taste drücken

Verbleibende Zeit

Im Display wird "Programm gestartet" angezeigt.

Wäsche nach dem Programmstart hinzufügen oder entnehmen

Sie können das Programm stoppen, indem Sie den Türöffner (das Schlüsselsymbol) drei Sekunden gedrückt halten, wenn Sie, nach dem Sie das Programm gestartet haben, Wäsche hinzufügen oder herausnehmen möchten. Sie etwas Waschmittel nach und schließen Sie die Tür, um die Maschine neu zu starten. Die Maschine setzt das Programm automatisch Stelle fort, an der es unterbrochen wurde.

Stoppen oder Ändern eines Programms

Sie können ein Programm stoppen, indem Start/Stop Taste drei Sekunden lang drücken. "Stop" wird im Display angezeigt. Um die Maschine erneut zu starten, wählen Sie e Programm, füllen etwas Waschmittel hinzu und drücken die Start/Stop Taste.

HINWEIS!

Das Waschmittelfach nicht öffnen, wenn die Maschine läuft.

7 Nach Programmende

Sobald ein Programm beendet wurde, wird im Display "End" angezeigt.

Die Tür öffnet sich automatisch, sobald das Programm beendet wurde. Lesen Sie den Abschnitt "Einstellungen vornehmen", wenn Sie die Automatische Türöffnung deaktivieren möchten.

• Entnehmen Sie die Wäsche.
- Schalten Sie den Hauptschalter aus, um Energie zu sparen.

Füllen Schließen Sie die Tür, nachdem Sie die Wäsche entnommen haben, wenn in Ihrem Haushalt kleine Kinder oder Haustiere leben.

an Hintergrundbeleuchtung

Zwei Minuten nach Ende des Waschprogramms erlischt die Hintergrundbeleuchtung des Displays und die Maschine schaltet in den Stromsparmodus.

ein neues

Einstellungen

Sie können folgende Einstellungen ändern:

• Sprache
• Start mit Kindersicherung
• Einfülltür öffnen
• Temperatur °C/°F

So öffnen Sie das Einstellungsmenü:

1. Schalten Sie den Waschautomaten am Hauptschalter aus.
2. Drücken Sie die Türöffnungstaste, halten Sie diese gedrückt und drücken Sie gleichzeitig Hauptschalter. Danach die Türöffnungstaste 5 Mal innerhalb von 10 Sekunden drücken.
3. Die Einstellung, die geändert werden soll, durch Drehen des Programmwählers auswählen.
4. Die Türöffnungstaste einmal drücken.
5. Die Einstellung wie weiter unten beschrieben ändern und speichern.
6. Drücken Sie Start/Stop, um zum Programmmenü zurückzukehren.

Einfülltür öffnen

Wenn Sie nicht möchten, dass die Tür nach Programmende automatisch geöffnet wird, können Funktion deaktivieren.

1. Drehen Sie den Programmwähler und wählen Sie "Automatische Türöffnung ein" oder "Auto Türöffnung aus".
2. Die Türöffnungstaste einmal drücken, um die Einstellung zu speichern.

Sprache

1. Drehen Sie den Programmwähler, um auszuwählen: US English, English, Svenska, Dansk, Suomi, Français, Deutsch, Italiano, Espanol, Русский, Nederlands.
2. Die Türöffnungstaste einmal drücken, um die Einstellung zu speichern.

Temperatur

1. Drehen Sie den Programmwähler, um auszuwählen zwischen: °C und °F.
2. Die Türöffnungstaste einmal drücken, um die Einstellung zu speichern.

Start mit Kindersicherung

Sie können einen Start mit Kindersicherung aktivieren, damit Kinder die Maschine nicht start

1. Den Programmwähler drehen und "Kindersicherer Start ein " oder "Kindersicherer Start aus
2. Die Türöffnungstaste einmal drücken, um die Einstellung zu speichern.

Sie können die Kindersicherung vorübergehend deaktivieren, indem Sie gleichzeitig die Start/St die Türöffnungstaste drücken. Die Kindersicherung wird für 3 Minuten deaktiviert.

Pflege und Reinigung

Reinigung des Abflusspumpe

Die Waschmaschine hat ein Sieb, in dem Gegenstände wie Münzen und Haarnadeln aufgefangen werden. So reinigen Sie Sieb Abflusspumpe:

1. Vergewissern Sie sich, dass kein Wasser in der Waschmaschine ist, und dass der Hauptschalter ausgeschaltet ist.

1. Die Tür öffnen.

1. Nehmen Sie den Abflussschlauch vom Anschluss in der Tür ab und entleeren Wasser in einen geeigneten Behälter wie einem Eimer.

1. Öffnen Sie die Pumpe, indem Sie den I gegen den Uhrzeigersinn drehen. Entfernen Sie den Deckel.

1. Entfernen Sie alle Fremdkörper aus dem Pumpengehäuse und dem Deckel. Prüfen ob sich das hintere Schaufelrad der Pum leicht drehen lässt.

1. Schrauben Sie den Deckel wieder auf, befestigen Sie den Ablaufschlauch am Haken und schließen Sie die Abdeckung. kleinere

Reinigen der Waschmittelschublade

HINWEIS!

Rehigen Sie die Waschmittelschublade nicht in der Spülmaschine!

Ziehen Sie die Waschmittelschublade so weit wir möglich heraus.

Das Waschmittelfach nach oben und dann nach außen heben, um es aus der Maschine zu entfernen.

Sie das

Sie das Deckel

Deckel

Spülen Sie das Fach und reinigen Sie es. Die Abdeckung des Weichspülmittelfachs kann entfernt werden.

Reinigen der Außenseite des Waschautomaten

Reinigen Sie das Gehäuse und die Bedienblende mit einem milden Reinigungsmittel. Verwenden Sie keine Lösungsmittel, da diese den Waschautomaten beschädigen.

HINWEIS!

Den Waschautomaten nicht mit Wasser abspülen!

Pflege und Reinigung

Reinigen Sie das Innere der Maschine, um unangenehme Gerüche zu vermeiden

Mit modernen Waschmitteln können

Kleidungsstücke bei niedrigen Temperaturen

gewaschen werden. Das bedeutet, dass sich in

der Maschine kleine Ablagerungen bilden können.

Diese wiederum können unangenehme Gerüche verursachen.

Um dies zu vermeiden, empfehlen wir, ein Mal monatlich ein Waschprogramm mit 95 °C zu wählen. Füllen Sie nur wenig Waschmittel ein, wenn Sie das Programm ohne Wäsche laufen lassen.

Pflege und Reinigung

Reinigen Sie die Mitnehmerrippen Gehen Sie wie folgt vor:

Wenn Sie vermuten, dass kleine Gegenstände ^1 wie Büroklammern oder Nägel durch die Waschtrommel gefallen sind, sollten Sie den Behälter unter dem Rührarm prüfen. Solche Gegenstände können rosten und Flecken auf Kleidung verursachen. Nägel und andere scharf Gegenstände können Löcher in den Stoffen verursachen.

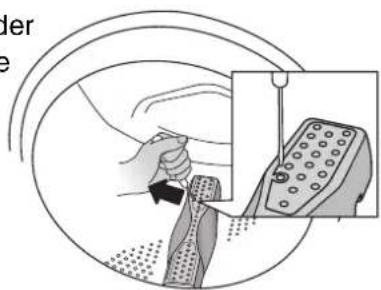

Führen Sie einen Schraubendreher oder ähnliches Werkzeug in die Öffnung der Mitnehmerrippen und drehen Sie ihn vorsichtig nach links (siehe Abbildung).

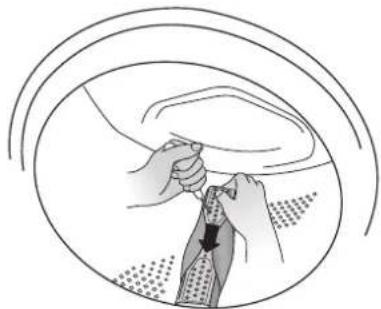

1. Halten Sie die Mitnehmerrippe mit der anderer Hand fest und ziehen Sie sie in Ihre Richtu

1. Heben Sie die Mitnehmerrippe an.
2. Entfernen Sie alle Gegenstände.

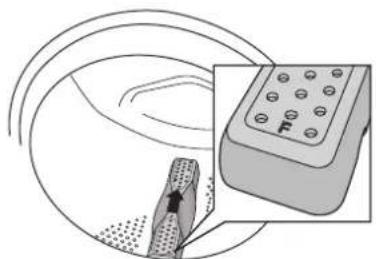

3. Setzen Sie den Rührarm mit der F-Markierung in Ihre Richtung zurück in seine Position. Vergewissern Sie sich, dass alle Befestigungen des Rührarms in den jeweiligen Löchern in der Trommel sitzen. Eindrücken, bis er einrastet.

Pflege und Reinigung

Wenn Sie hartes Wasser haben

Wenn Sie in einem Gebiet mit hartem Wasser

(hoher Kalkgehalt) wohnen, kann sich auf der

Waschtrommel eine grau-weiße Ablagerung

bilden. Um diese Ablagerungen zu entfernen,

füllen Sie etwa 20 Gramm Zitronensäure in die

Waschtrommel und starten eines der 95 °C

Programme. Bei Bedarf den Vorgang

wiederholen.

Problemlösung

Die Einfülltür öffnet sich nicht

1. Prüfen Sie, ob der Hauptschalter eingeschaltet ist.
2. Wird die Maschine mit Strom versorgt? Überprüfen Sie die Sicherungen (Unterbrecherschalter) in Ihrem Haushalt. Die Tür kann nicht mit der Taste mit dem Schlüsselsymbol geöffnet werden, solange die Stromzufuhr unterbrochen ist.

Wenn nichts anderes hilft, kann die Tür wie folgt geöffnet werden:

Die Tür kann nur dann von Hand geöffn werden, wenn die Stromversorgung unterbrochen und das Wasser aus der Maschine entfernt wurde.

A Zuerst das Wasser aus der Maschine entfernen. Die Türöffnungstaste drei Sekunden lang drücken, um das Wasser abzupumpen. Wenn dies nicht funktioniert, muss das Wasser manuell aus der Maschine entfernt werden. Siehe "Reinigung des Abflusses und der Abflusspumpe" im Kapitel"Pflege und Reinigung".
B Vergewissern Sie sich, dass der Hauptschalter ausgeschaltet und der Netzstecker gezogen ist.
C Führen Sie das Türnotöffnungswerkzeug in den Schlitz an der rechten Seite der Waschmaschinentür ein. Dieses Werkzeug befindet sich im mitgelieferten Plastikbeutel.
D Drücken Sie das Werkzeug nach oben, um die Tür zu öffnen.

Wenn sich die Tür später nicht öffnet, nachden das Programm beendet wurde, bitte an den Kundendienst wenden.

Der Waschautomat startet nich

1. Ist die Tür richtig geschlossen? Drücken Sie sie fest.
2. Wird die Maschine mit Strom versorgt? Sicherungen und Stromnetz (Unterbrecherschalter) im Gebäude kontrollieren.

Problemlösung

Fehlermeldungen

Wasseraufnahmefehler

Prüfen:

Wenn ein Fehler während des Programms aufinkt, wird eine Mitteilung im Display angezeigt. Um die Mitteilung nach dem Beheben des Fehlers zu löschen, die Maschine ausschalten und danach wieder einschalten. Prüfen: dass der Hahn an der Wasserleitung geöffnet ist. dass der Filter im Wasserzulauf des Waschautomaten nicht blockiert ist.

Es können folgende Fehlermeldungen im Display:

angezeigt werden:

Die Tür schließen

Das Programm startet, sobald die Tür gesch wird.

Überfüllung

1. Drehen Sie den Wasserhahn zu.

2. Siehe "Abflussfehler".

Abflussfehler

Prüfen:

- dass keine Gegenstände im Ablaufschlauch Bitte den Kundendienst anrufen! steckengeblieben sind. Motorfehler

- dass die Ablaufpumpe nicht von Fremdkörpern blockiert wird. Die Pumpe reinigen. Siehe Kapitel "Pflege und Reinigung". Bitte den Kundendienst anrufen! Unwucht

- dass der Ablaufschlauch nicht geknickt ist. Bei zu viel Unwucht stoppt die Maschine den Die Türöffnungstaste (Schlüsselsymbol) drücken, um das Wasser vor dem Öffnen der Tür aus der Maschine abzupumpen. Bitte an den Kundendienst wenden, wenn dies das Problem nicht löst. - Schleudergang. Die Waschmaschine startet den Schleudergang erneut, in der Hoffnung, dass die Wäschestücke dann besser in der Trommel verteilt sind. Dieser Vorgang kann bis zu zehn wiederholt werden. Wenn die Unwucht dann immer noch besteht, geht die Maschine zum nächsten Programmschritt weiter.

1. Drehen Sie den Wasserhahn zu.

2. Lösen Sie den Schlauch.

3. Reinigen Sie den Filter am Einlassventil.

4. Befestigen Sie den Schlauch wieder.

5. Drehen Sie den Hahn auf.

6. Starten Sie das Programm erneut, um zu prüfen, ob der Fehler behoben ist.

7. Bitte an den Kundendienst wenden, wenn die das Problem nicht löst.

Fehler beim Öffnen der Einfülltür

Bitte den Kundendienst anrufen!

Motorfehler

Bitte den Kundendienst anrufen!

Unwucht

Bei zu viel Unwucht stoppt die Maschine den Schleudergang. Die Waschmaschine startet den Schleudergang erneut, in der Hoffnung, dass die aus der Wäschestücke dann besser in der Trommel verteilt sind. Dieser Vorgang kann bis zu zehn wiederholt werden. Wenn die Unwucht dann immer noch besteht, geht die Maschine zum nächsten Programmschritt weiter.

Die Fehlermeldung erfordert keine Maßnahme.

Technische Informationen

Technische Daten

	850 mmHöhe:
	595 mmBreite:
	585 mmTiefe:
	73 kgGewicht:
	60 ITrommelvolumen:
	8 kgMax. Fassungsvermögen:
	400-1400Schleuderdrehzahl (U/min):
	Siehe TypenschildAnschlusswerte:
	Siehe TypenschildHeizleistung:
Wasserdruck:	0,1-1 MPa
	1-10 kp/cm^2
	10-100 N/cm^2
	Rostfreier StahlMaterial von Waschtrommel und Bott
Gehäuse:	Pulverbeschichtetes galvanisiertes Stahlblech oder rostfreier Stahl.
Wasseranschluss:	1,5 m PEX Rohr
Ablauf:	1,7 m Polypropylenschlauch

Informationen für das Testinstitut Energieerklärung

Europäischer Teststandard:	EN 60456
Waschprogramm:	Normal, 60 °C, 1600 U/min., 8 kg Baumwolle
Anschluss:	Kaltwasser 15 °C
Testmethode für die Geräuschmessung:	IEC-60704-2-4

Stromverbrauch bei abgeschalteter Maschine 0,3 W

Stromverbrauch für Startzeitvorwahl < 6,0 W

Stromverbrauch nach beendetem Programm 3,0 W

Transportsicherungen

Unsere Waschmaschine hat eine Transportsicherung vom Typ A oder Typ B.

Typ A

Bevor Sie die Waschmaschine in Betrieb können, müssen Sie die drei Transportsicherungen wie unten gezeigt entfernen.

1. Lösen und entfernen Sie die Bolzen.

1. Im beiliegenden Plastikbeutel finden Sie drei Plastikpfropfen zum Einsetzen in die Schraublöcher.

Wenn die Maschine bewegt und transportiert werden soll, müssen die drei Sicherungsschrauben wider eingesetzt werden, um Schäden an der Maschine zu verhindern. Falls die Transportschrauben oder die Plastikpfropfen verloren gegangen sind, können Sie bei Ihrem Fachhändler neue bestellen.

BezeichnungArtikelnummer

Schraube80 882 77

Plastikpfropfen80 884 67

Bestellen Sie jeweils drei Stück!

Transportsicherungen

Typ B

Die drei Transportbolzen und die Transport-Kunststoffpfropfen vor dem Start der Maschine entfernen.

1. Lösen und entfernen Sie die Bolzen der folgenden Abbildung.

1. Um die Kunststoffhaltepfropfen der Bolzen entfernen, diese zusammendrücken und herausziehen.

1. Entfernen Sie die Kunststoffabdeckungen der Pfropfen. Die Kunststoffabdeckungen in die drei Aussparungen drücken, in denen sich die Pfropfen befunden haben. Die

Kunststoffpfropfen aufheben, falls die Maschine später transportiert werden soll.

Wenn die Maschine transportiert werden soll, müssen die Bolzen und Kunststoffpfropfen als Transportsicherung eingesetzt werden, damit die Maschine nicht durch Stöße beschädigt wird. Falls die Transportbolzen oder die Kunststoffpfropfen verloren gegangen sind, können Sie bei Ihrem Fachhändler neue bestellen.

BezeichnungArtikelnummer

Schraube80 882 77

80 901 05 Kunststoffpfropfen, Transportsicherung

zu Bestellen Sie jeweils drei Stück!

Aufstellen

Aufstellen des Waschautomaten

Der Waschautomat kann freistehend aufgestellt oder eingebaut werden. Positionieren Sie den Waschautomaten so, dass die Steckdose leich zu erreichen ist.

A. Eingebaut

Der Waschautomat kann unter einer Arbeitsfläche mit einer Höhe von 850 - 900 mm eingebaut werden. Lassen Sie rings um die gesamte Maschine 5 mm Freiraum, auch an der hinteren oberen Kante und der Wand dahinter.

B. Freistehend

Der Waschautomat kann neben oder unter Wäschetrockner aufgestellt werden.

Justieren der Füße

Wenn Sie die Füße so ausrichten, dass Waschautomat stabil und gerade auf dem Fußboden steht, werden die Geräusche auf Minimum reduziert. Ziehen Sie anschließend Kontermuttern an.

Kontermutter

Wasseranschluss

Der Wasseranschluss sollte von entsprechend qualifiziertem Fachpersonal vorgenommen werden. Die Maschine mit dem mitgelieferten Schlauch anschließen. Der Wasserdruck sollte 0,1 bis 1 MPa (etwa 1–2,0 kpcm ^2 /100N/cm ^2 ) betragen. An der Wasserleitung sollte sich ein Absperrhahn befinden.

Wenn die Rohre neu verlegt wurden, sollten Sie diese zunächst durchspülen, um Schmutz zu entfernen. Ansonsten kann dieser Schmutz den Filter im Wasserzulauf verstopfen.

t h cht che baut nteren

einen Verwenden Sie für die Wasseraufnahme nur der mitgelieferten Schlauch. Benutzen Sie keine alten Schläuche.

eWasseraufnahme

Werkseitig ist die Maschine für die Aufnahme ein kaltem und warmem Wasser eingestellt. Die Maschine kann für die Aufnahme von nur kalte Wasser eingestellt werden. Diese Einstellung muss von qualifiziertem Fachpersonal vorgenommen werden. Wenden Sie sich bitte ar den Kundendienst.

Aufstellen

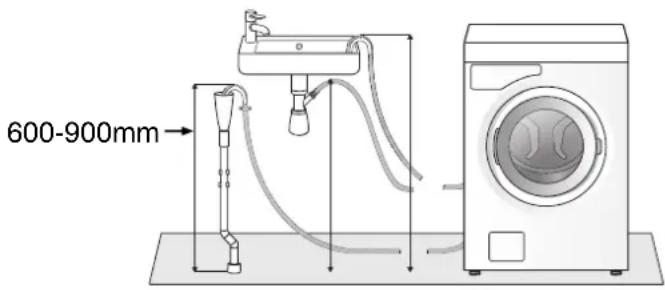

Wasserablauf

Die Maschine wird mit einem Abflussschlaugeliefert, der an einen Abfluss angeschlossen werden muss. Siehe folgende Beispiele. Dies muss 600-900 mm über dem Bodenniveau Dabei ist die untere Position (600 mm) vorzuziehen. Achten Sie darauf, dass der Schlauch nicht geknickt ist.

600-900mm

Elektrischer Anschluss

hWenn die Maschine mit einem Netzkabel und nNetzstecker geliefert wurde, kann sie an eine gehendete Schutzkontaktsteckdose angeschlossen werten. Anderenfalls muss ein Elektriker einen festen Stromanschluss mit einem allpoligen Unterbrecherschalter installieren.

Anschluss bei Lieferung

Die Maschine wird mit 3-Phase, 400V, 50Hz gespeist und hat eine Heizleistung von 3000W sowie einen 10A Netzstecker. Das Stromnetz muss mit einem Erdungsfehlerschalter vom Typ A ausgerüstet sein.

HINWEIS!

Reparaturen und Wartungsarbeiten für Sicherheit oder Leistung müssen von qualifizierten Fachleuten durchgeführt werden.

Der Waschautomat kann auch mit einer M. den Abfluss angeschlossen werden. Auch in diesem Fall sollte der Schlauch 600 - 900 über dem Boden angebracht sein. Der Innendurchmesser des Anschlusses sollte mindestens 18 mm betragen.

• Schneiden Sie den Anschluss zurecht
• Entgraten Sie den Anschluss.

Siehe Bild.

Mindestens 18 mm

Muff Mürazbetrieb

in Die Maschine ist für den Münzbetrieb vorbereitet 900 Diese Installation muss von qualifiziertem Fachpersonal vorgenommen werden.

Die Installation erfordert ein Verbindungskabel für die Stromversorgung des Münzzählers. Dieses Verbindungskabel kann als Zubehör unter der Artikelnummer 92 090 95 bestellt werden.

Der Münzzähler muss in der Lage sein, zwei Signalkabel über einen Zeitraum von bis zu 10 Minuten kurzzuschließen. Dies ist erforderlich, damit der Benutzer nach dem Münzeinwurf genügend Zeit hat, die Maschine zu beladen, e Programm zu wählen und die Maschine zu starten.

"Münze einwerfen" erscheint auf dem Display, wenn die Maschine mit dem Hauptschalter gestartet wird.

Kundendienst

Bevor Sie sich an den Kundendienst wenden

Halten Sie Modellname, Typ und Seriennumn bereit, bevor Sie sich an den Kundendienst wenden.

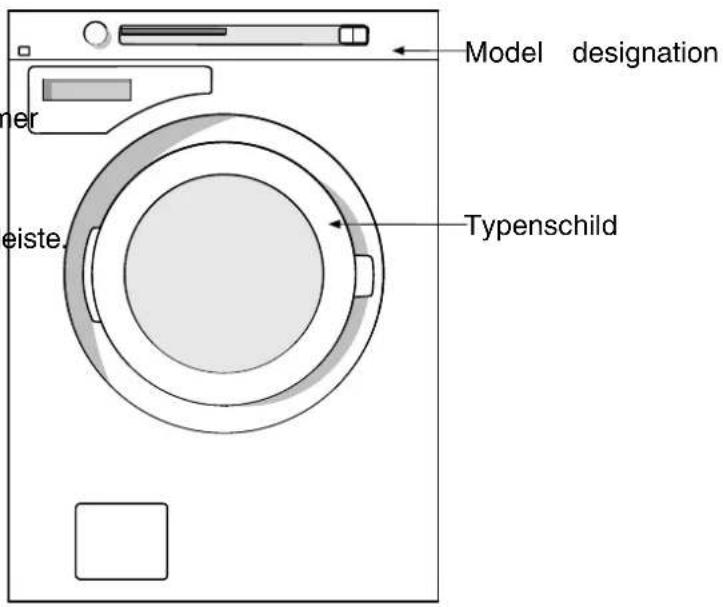

Den Modellnamen finden Sie an der Bedienleiste. Typ und Seriennummer finden Sie auf dem Typenschild an der Innenseite der Glastür.

Typ TYPE WM 70.C 230 V 1a.c. 2200 W 50 Hz ⇌ 10 A Made in Sweden M 200/450 W 0,1-1 MPa ART NO 9203162 8042386 IP X4 012512345678

Seriennummer (12 Zeichen)

Model designation eiste. Typenschild

Ihre Notitzen

Ihre Notitzen

Kurzanleitung

1 Waschen

1. Lereren Sie alle Taschen aus und schließen Sie Reißverschlüsse.
2. Beachten Sie die Pflegekennzeichen der Textilien.
3. Sortieren Sie die Wäsche.

HINWEIS!

Legen Sie BHs mit Metallverstärkungen in ein Wäschenetz.

Füllen Sie die Wäsche ein

1. Den Hauptschalter drücken.
2. Drücken Sie den Türöffner (das Schlüsselsymbol), falls die Tür geschlossen ist, die Tür öffnet sich dann.
3. Füllen Sie die Wäsche ein und schließen Sie die Waschmaschinentür.

Waschmittelschublade

1. Füllen Sie das Waschmittel in die dafür vorgesehenen Fächer. Füllen Sie den

Weichspüler in das Fach rechts vom Symbol.

1. Folgen Sie den Empfehlungen des Waschmittelherstellers, wenn Sie flüssiges Waschmittel verwenden.

4 Wählen Sie das Programm

1. Wählen Sie ein Programm durch Drehen des Programmwählers.
2. Drücken Sie die Start/Stop Taste.

Programm beendet

1. "FERTIG" im Display zeigt an, dass das Waschprogramm beendet wurde.
2. Die Tür öffnet sich automatisch, sobald das Programm beendet wurde.
3. Entnehmen Sie die Wäsche.
4. Drücken Sie den Hauptschalter.

Schließen Sie die Tür, nachdem Sie die Wäsche entnommen haben, wenn in Ihrem Haushalt kleine Kinder oder Haustiere leben.
