Produkttyp	Waschmaschine
Marke	Eudora
Modell	EU 540
Abmessungen (H × B × T)	85 cm × 60 cm × 55 cm
Gewicht	72 kg
Spannung	220-240 V
Frequenz	50 Hz
Leistungsaufnahme	2000 W
Fassungsvermögen	7 kg
Schleuderdrehzahl	1400 U/min
Programme	Baumwolle, Pflegeleicht, Feinwäsche, Kurzprogramm, Spülen, Schleudern
Energieeffizienzklasse	A+++
Wasserverbrauch pro Zyklus	49 L
Geräuschpegel (Waschen)	62 dB(A)
Geräuschpegel (Schleudern)	77 dB(A)
Startzeitvorwahl	Ja, bis 24 h
Kindersicherung	Ja
Überlaufschutz	Ja
Unwuchtkontrolle	Ja
Reinigung des Flusensiebs	Nach jedem Waschgang empfohlen
Reinigung der Einspülkammer	Monatlich
Verfügbarkeit von Ersatzteilen	5 Jahre über den Hersteller
Garantie	2 Jahre

Häufig gestellte Fragen - EU 540 Eudora

Wie installiere ich die Eudora EU 540 Waschmaschine richtig?

Stellen Sie die Maschine auf einen festen, ebenen Boden. Entfernen Sie die Transportsicherungen auf der Rückseite. Schließen Sie den Wasserzulauf an und stellen Sie den Ablaufschlauch in den Waschbeckenabfluss. Stecken Sie den Netzstecker in eine geerdete Steckdose.

Was bedeuten die Fehlercodes auf dem Display?

Ein E1 deutet auf ein Wasserzulaufproblem hin. E2 zeigt eine Ablaufstörung an. E4 weist auf eine Türverriegelungsstörung hin. Weitere Codes finden Sie im Handbuch.

Wie reinige ich das Flusensieb?

Öffnen Sie die untere Klappe, drehen Sie das Sieb gegen den Uhrzeigersinn heraus, reinigen Sie es unter fließendem Wasser und setzen Sie es wieder ein. Dies sollte nach jedem Waschgang erfolgen.

Welche Programme hat die Eudora EU 540?

Die Maschine bietet Programme für Baumwolle, Pflegeleicht, Feinwäsche, Kurzprogramm, Spülen und Schleudern. Sie können auch eine Startzeitvorwahl einstellen.

Wie hoch ist der Wasserverbrauch pro Waschgang?

Der Wasserverbrauch beträgt etwa 49 Liter pro Zyklus bei Baumwollprogramm. Dies variiert je nach Programm und Beladung.

Kann ich die Maschine in einer kalten Umgebung aufstellen?

Es wird empfohlen, die Maschine bei Temperaturen über 5 °C zu betreiben. Bei Frostgefahr leeren Sie die Wasserleitungen und bewahren Sie die Maschine geschützt auf.

Was tun, wenn die Maschine nicht schleudert?

Überprüfen Sie, ob die Trommel gleichmäßig beladen ist und keine Unwucht vorliegt. Reinigen Sie das Flusensieb und stellen Sie sicher, dass der Ablauf nicht verstopft ist.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Tasten Start/Pause und Option gleichzeitig für 3 Sekunden gedrückt. Ein Symbol zeigt an, dass die Kindersicherung aktiviert ist.

Welche Waschmittel sind geeignet?

Verwenden Sie für jede Waschart das passende Waschmittel: Pulver für Baumwolle, Flüssigwaschmittel für Pflegeleicht. Beachten Sie die Dosierhinweise auf der Verpackung.

Wo finde ich Ersatzteile für die Eudora EU 540?

Ersatzteile sind über den Eudora-Kundendienst oder autorisierte Händler erhältlich. Halten Sie die Modellnummer EU 540 bereit.

BEDIENUNGSANLEITUNG EU 540 Eudora

Postfach 286, Telefon [phone]

Drahtanschrift Eudora Wels, Telex 025403

Telefax 07242/65821. DVR 0036404

EUDORAI

Bedienungsanleitung

Waschautomat

»EU 540«

1

Inhalt:

Seite

Gerätebeschreibung 4

Aufstellungs- und Anschlußanleitung 5

E-Anschluß 6

Wasser-Anschluß 6+7

Wäsche vorbereiten 8

Pflegekennzeichen 8

Fleckenentfernung 9

Füllmengen 9

Schaltererklärung Waschen 10

Programmablauf Waschen 12

Programm- beispiele 12—13

Waschmitteldosierung 14

Waschmittelbeigabe 14

Reinigung der Laugenpumpe 15

Reinigung des Zuflußsiebes 15

Störung 16

Typenschild 17

Kundendienst 18

Garantiekarte 19

wir freuen uns, daß Sie sich für einen EUDORA Waschautomaten entschieden haben.

Sie haben damit ein Produkt österreichischer Spitzentechnologie erworben, gefertigt mit modernsten Methoden und nach höchsten Qualitätsnormen.

Auch Sie werden viele Jahre, wie Hunderttausende von EUDORA Besitzern, Energie, Wasser und Waschmittel sparen und somit einen positiven Beitrag zur Erhaltung unserer Umwelt leisten. Dies deshalb, weil EUDORA Produkte durch die einzigartige EUDORA Technologie mit geringstem Aufwand an Strom, Waschmittel und Wasser größtmögliche Sauberkeit und zugleich schonendste Behandlung Ihrer Textilien gewährleisten.

In allen EUDORA Waschmaschinen steckt das Know-how und unsere 35jährige Erfahrung als Erzeuger von Waschautomaten.

Sollte an diesem Qualitätsprodukt wider Erwarten im Laufe der Zeit eine Störung auftreten, steht Ihnen unser kulanter Werkskundendienst mit Rat und Tat zur Verfügung.

Bei der Wäschepflege mit EUDORA wünschen Ihnen viele problemlose Jahre

EUDORAWERKE WELS K. & J. STEININGER

3

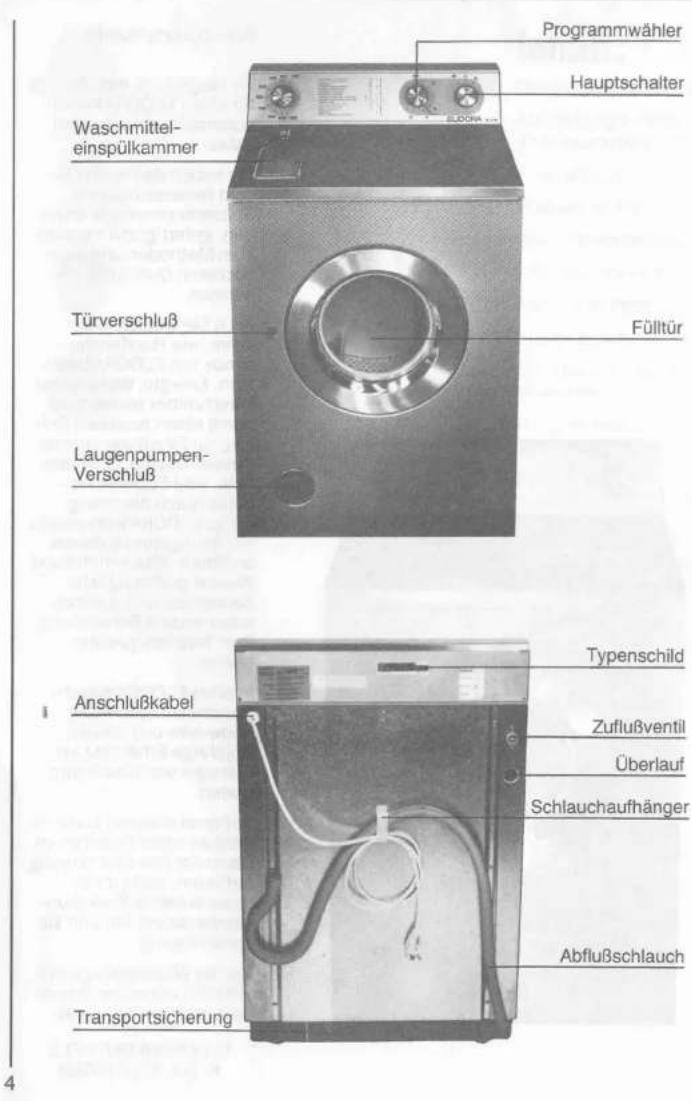

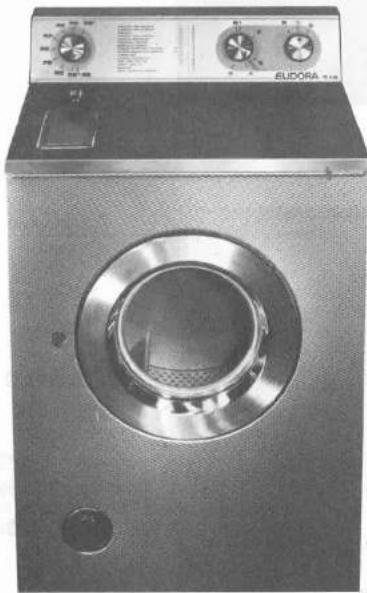

Programmwähler Hauptschalter Waschmittel- einspülkammer Türverschluß Laugenpumpen- Verschluß Fülltür Anschlußkabel Typenschild Zuflußventil Überlauf Schlauchaufhänger Abflußschlauch Transportsicherung

Aufstellungs- und Anschlußanleitung.

Transportsicherung unbedingt vor Inbetriebnahme entfernen!

(Sicherungsleine an der Rückwand links unten durchtrennen und herausziehen.)

Der Aufstellungsplatz muß waagrecht sein. Sollte der Boden stark uneben sein, kann im Lieferwerk eine Bodenschiene bestellt werden. Nicht auf schwingende Holzböden stellen! Die Maschine ist auf Rollen fahrbar und schwingt daher während des Schleuderns seitlich aus.

Es ist daher links und rechts ein Mindestabstand von 5 cm zu anderen Gegenständen einzuhalten. Die Maschine muß auf den Laufrollen unbedingt frei beweglich sein, andernfalls übernehmen wir für daraus entstehende Schäden keine Haftung.

Ein Tip!

Schreiben Sie die Gerätenummer Ihrer Maschine ab und tragen Sie diese auf Seite 17 ein. Sie ersparen sich im Störungsfall das Suchen der Gerätenummer.

E-Anschluß:

Wasser-Anschluß:

Wasser- schäden vermeiden:

1. Drehstrom: 3 x 380 V + Nulleiter + Schutzleiter Anschlußwert 3,2 kW

Der Anschluß darf nur an eine mit 10 A abgesicherte Schutzkontaktsteckdose erfolgen.

Bei 380V Dynastigrel, entferment L1 L2 L3 N L1 L2 L3 N L1 L2 L3 N L1 L2 L3 N L1 L2 L3 N Bei 3x380V 10A 5x1 220V 16A 3x1,5

1. Wechselstrom: 220 V
2. Schutzleiter Anschlußwert 3,2 kW Absicherung nur mit 16 A

Das Gerät darf nur in einem frostsicheren Raum aufgestellt werden. Der Automat ist ausschließlich für den Kaltwasseranschluß bestimmt.

Für den Anschluß ist der mitgelieferte Hochdruckschlauch (samt Holländer 3/4") zu verwenden. Ist dieser Schlauch zu kurz, so ist ein impulsgeprüfter Hochdruckschlauch mit geeignetem Holländer zu verwenden.

Ist kein eigener Wasseranschluß für die Waschmaschine vorhanden, so kann mit einer „Nito“-Kupplung an einem vorhandenen Kaltwasseranschluß an Waschbecken, Badewanne etc. das Gerät jederzeit angesteckt werden (im Handel erhältlich).

Am Durchlauferhitzer ist ein Anschluß nicht möglich, da dieser platzen könnte.

Der Waschautomat ist für einen Wasserleitungsdruck von 1–10 bar eingerichtet.

1. Schlauchanschlüsse auf Dichtheit prüfen.
2. Das Gerät ist während des Betriebes hinreichend zu beaufsichtigen.
3. Nach Beendigung des gesamten Waschvorganges ist der Wasserzufluß zuverlässig abzusperren oder der Wasserzuflußschlauch von der Maschine zu trennen.
4. Zuflußschlauch einmal jährlich kontrollieren.

Für alle entstehenden Wasserschäden ist der Besitzer haftbar.

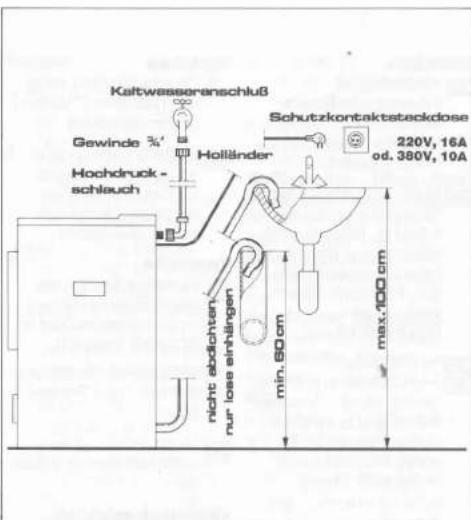

Wasser- und E-Anschluß:

Wasser- Abfluß:

Kaltwasseranschluß Gewinde 3/4' Hochdruck - schleuch Holländer Schutzkontaktsteckdose 220V, 16A od. 380V, 10A min. 60 cm nicht abdichtert nur lose einhängen max. 100 cm

Um einen einwandfreien Wasserabfluß zu gewährleisten, muß der Abflußschlauch knickfrei verlegt werden. Der Abflußschlauch muß mindestens 60, höchstens jedoch 100 cm über dem Niveau, auf dem die Maschine steht, eingehängt werden. Der Krümmer des Abflußschlauches dient zum Einhängen in Badewannen, Waschbecken etc.

Eine dichte Verbindung zwischen Abflußschlauch und einem nicht belüfteten Abflußrohr oder -schlauch ist nicht gestattet, da eine solche Anordnung ein Absaugen der Waschlage ermöglicht. Der Anschluß an einen belüfteten Abfluß ist möglich.

Reicht zur vorhandenen Abflußmöglichkeit die Schlauchlänge nicht aus, ist ein Schlauch oder Rohrstück mit größerem Durchmesser so zu verlegen, daß der Krümmer des Abflußschlauches am höchsten Punkt liegt.

Wäsche vorbereiten:

Pflegekenn- zeichen:

Was bedeuten die Symbole?

Sortieren der Wäsche

1. Nach Pflegekenn- zeichen
2. Nach d. Verschmutzung
3. Nach der Farbe Neue Wäsche das erste Mal getrennt waschen, da diese oft einen Überschuß an Farbe enthält.

Vorbehandlung:

Taschen entleeren: In der Wäsche verbliebene Metallstücke (Haar-, Büroklammern, Sicherheitsnadeln, Schrauben etc.) können Wäsche und Maschine beschädigen.
Reißverschlüsse, Haken usw. schließen. Bei Gardinen Röllchen entfernen oder in einen Beutel binden.
Nur Wolle mit „Super-wash“-Ausrüstung in der Maschine im Feinwaschprogramm waschen.

Waschen

95 Kochwäsche
Wäsche aus Baumwolle, Leinen, Modal, Viskose, weiß oder ko- checht gefärbt.

607 Bunt- oder Heißwäsche Nicht kochechte Buntwäsche, Pflegeleichtwäsche aus Baumwolle oder Baumwolle/Modal, Polyester/Baumwolle oder Polyester/Modal.

40° Feinwäsche

307 Feinwäsche aus Wolle Seide, Modal, Viskose Wäsche aus synthetischen Fasern (Polyacryl, Polyester und Polyamid). Handwäsche oder Feinprogramm.

Handwäsche

Derart ausgezeichnete Artikel dürfen nur einer Handwäsche bis 37°C unterzogen werden.

Nicht waschen

Die so gekennzeichneten Artikel dürfen nicht gewaschen werden. Allenfalls sind solche Artikel chemisch zu reinigen.

Bleichen

△ Dieses Symbol zeigt an, daß eine Chlorbleiche möglich ist.

Nicht chloren und auch keine chlorhaltigen Fleckputzmittel verwenden. Dem Fachmann übergeben.

Trocknen

Normale Trocknung ohne Einschränkung im Haushaltswäschetrockner möglich.

Schonende Trocknung bei niedriger Temperatur.

Nicht im Haushalts-wäschetrockner trocknen.

Chemisch reinigen

A Nicht waschen, in die P Chemisch-Reinigung E geben.

[NO TEXT]

0

[Non-Text]

[Non-Text]

[Non-Text]

Flecken:

Bügeln

Heiß bügeln (max. 200°C) = Stufe Baumwolle/Leinen. Bügelfeucht behandeln. Glanz- oder druckempfindliche Stücke mit Zwischentuch oder auf der Rückseite bügeln.

Mäßig heiß bügeln (max. 150°C) = Stufe Wolle, Seide, Polyester, Modal, Viskose. Unter mäßig feuchtem Zwischentuch bügeln oder Dampfbügeleisen verwenden. Starkes Pressen vermeiden, nicht verziehen.

a Nicht heiß bügeln (max. 110°C) = Stufe Polyacryl, Polyamid, Acetat. Glanz- oder druckempfindliche Artikel notfalls mit trockenem Zwischentuch oder auf der Rückseite bügeln; nicht verziehen, nicht dampf-bügeln.

Nicht bügeln, da nicht mehr zu korrigierende Veränderungen des Wäschestücks zu erwarten sind.

1. Flecken möglichst entfernen, solange sie frisch sind.

2. Nicht alle Flecken können durch Waschen entfernt werden.

Kaffee-, Tee-, Obst-, Rot- wein- und Stockflecken:

Sind meist durch mehrmaliges Waschen mit einem bleichmittelhaltigem Waschmittel entfernbar.

Kugel- und Filzschrel- ber: Alkohol, Entfärber

Klebstoffe, Harze:

Azeton, Fleckbenzin Blut:

Einweichen in kaltem Wasser. Bei max. 60°C mit einem enzymhaltigen Waschmittel waschen.

Füllmengen:

Nutzen Sie die zulässigen Füllmengen aus, um am wirtschaftlichsten zu waschen.

Koch- und Buntwäsche:

Kleine, leicht verschmutzte Wäschestücke bis 5,5 kg Trockenwäsche. Normal verschmutzt bis 5 kg Trockenwäsche. Kunstfaser und bügelfreie Wäsche 2 kg bis 2,5 kg Trockenwäsche. Gardinen und Stores bis 1,5 kg Trockenwäsche.

Durchschnittsgewichte lufttrockener Wäsche- stücke: Ein Bettbezug komplett: 1200 bis 1600 g

Tischdecke: 300 bis 500 g

Herrenhemd: 200 bis 250 g

Taschentuch: 20 bis 30 g Frottierhandtuch: 150 bis 250 g

Ein gefüllter 10-I-Eimer enthält ca. 1 kg Trocken-wäsche.

Waschmitteldosierung im Becher (Tabelle Dosieranleitung).

Waschen

1

Temperatur- wähler

Der Temperaturwähler gibt Ihnen die Möglichkeit, von 20–95°C jede gewünschte Temperatur einzustellen. Bitte beachten Sie die Pflegekennzeichen.

Unsere Angaben über die Temperatureinstellung sind nur unverbindliche Richtlinien.

Stellen Sie den Temperaturwähler bei heißer Maschine nicht zurück, sondern ändern Sie die Einstellung erst vor dem nächsten Waschgang.

2

Programm- wähler

Achtung: Knopf drücken, bevor Sie drehen! Stellen Sie den Programmwähler auf das von Ihnen gewünschte Programm. Unsere Angaben am Programmschild sind Richtlinien, die Sie beliebig nach Bedarf abändern können.

3

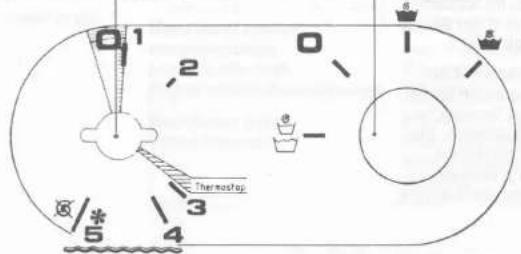

Haupt- schalter

Der Hauptschalter gibt Ihnen die Möglichkeit, zwischen

Normalwäsche und Vor- und Hauptwäsche zu wählen.

Für die Vor- und Hauptwäsche ist es erforderlich, den Programmwähler auf 1 zu stellen, da im Bereich 1–2 die Vorwäsche abläuft.

Normal verschmutzte Haushaltswäsche sollte immer ohne Vorwasche gewaschen werden. Sie sparen bei gleichem Wascherfolg Wasser, Waschmittel und Energie

Sie haben weiters die Möglichkeit, den Schleudergang abzustellen.

Stellen Sie nach jedem Waschgang den Haupt- schalter auf 0.

Vor- und Haupt- wäsche mit Schleudern

Normalwäsche mit Schleudern

Normalwäsche ohne Schleudern

20° 30 40 50 60- 70- 80 90-95

Kochwäsche stark verschmutzt	95°
Kochwäsche leicht verschmutzt	95°
Buntwäsche	60°
Buntwäsche leicht verschmutzt	60°
Buntwäsche farbempfindlich	30°
Berufskleidung Baumwoile	95°
Berufskleidung Kunstfaser	60°
Baumwoile bügelfrei stark verschmutzt	60 - 95°
Baumwoile bügelfrei leicht verschmutzt	60 - 95°
Synthetics weiß	60°
Feinwäsche, Synthetics bunt	30°
Seide, Diolen, Trevira etc.	30°
Gardinen, Stores etc.	30°
Schwommen
Stärken, welchmachen, schleudem

- N = N(1) - N(N)

0,1 2 0 1 Ther moslop 5 4 3

EUDORA 540

Programm-ablauf Waschen:

		Kochwäsche normalverschmutzt:	95°C max. Füllmenge: 5 kgWaschmittel zwischen dieWäsche	95°C max. Füllmenge: 5 kgWaschmittel zwischen dieWäsche

Waschmittel- dosierung in Becher

1 Becher = 70 Gramm

Die auf Waschmittelpaketen angegebenen Dosiermengen sind um 30% zu reduzieren!

Achtung: Zuviel

Waschmittel verursacht starke Schaumbildung und führt zum Überschäumen der Maschine.

Bei hartem Wasser (über 10° dH) können Sie einen Wasserenthärter (z. B. Calgon) verwenden. Sie benötigen dann nur die Waschmittelmenge des Weichwasserbereiches von 0–10° dH.

kgWäsche	leichtverschmutzt			normalverschmutzt			starkverschmutzt			beiWasser-härte
	ein-malig	Vor-wäsche	Haupt-wäsche	ein-malig	Vor-wäsche	Haupt-wäsche	ein-malig	Vor-wäsche	Haupt-wäsche
4,5—5,53—42—3	1 1/413/4	3/41/21/4	13/413/4	1 1/411/2	13/41/2	1 1/413/4	21 1/21 1/4	13/41/2	1 3/41 1/41	0—1,6 Millimol0—10 ^ dH
4,5—5,53—42—3	2 1/21 3/41 1/4	13/41/21/2	1 3/41 1/41	2 3/421 1/2	1 1/413/4	21 1/211	32 1/41 3/4	1 1/413/4	2 1/21 3/41 1/4	1,8—3,6 Millimol10—20 ^ dH
4,5—5,53—42—3	32 1/41 1/2	13/41/2	2 3/421/2	3 1/22 1/2	1 1/413/4	2 3/421 1/2	3 3/42 3/42	1 1/413/4	32 1/41 3/4	3,6—5,4 Millimol20—30 ^ dH
4,5—5,53—42—3	3 3/42 3/41 3/4	1 3/41 1/43/4	3 1/22 1/21 1/2	432	21 1/21	32 1/41 1/2	4 1/23 1/42 1/4	21 1/21	3 1/42 1/21 1/4	über 5,4 Millimol30 ^ dH

Waschmittel- beigabe:

Bild 1: Vorwaschmittel zwischen die Wäsche. Achtung: Ohne Vorwäsche das Waschmittel immer zwischen die Wäsche füllen.

Bild 2: Hauptwaschmittel in die Einspülkammer.

Bild 3: Weichspülmittel in die Weichspülkammer. Kammer nie vollfüllen. Dosieranleitung des Herstellers beachten. In der Kammer bleibt immer etwas Wasser zurück.

Reinigung der Laugen- pumpe:

Reinigung des Zufluß- siebes:

1. Entleeren der Maschine: Abflußschlauch auf niedrigstes Bodenniveau bringen und aus-tretendes Wasser auffangen.
2. Öffnen der Laugenpumpe: Griffstück drücken (Foto 1), um 90 Grad nach links drehen (Foto 2) und Laugenpumpeneinsatz herausziehen (Foto 3).
3. Laugenpumpeneinsatz reinigen und prüfen, ob sich der Pumpenflügel leicht drehen läßt. Sollte der Pumpenflügel blockiert sein, etwaige Fremdkörper (Zahnstocher, Büroklammern etc.) entfernen.
4. Verschließen: Laugenpumpeneinsatz in die Bajonettführung drücken und um 90 Grad bis zum Anschlag in Raste 2 nach rechts drehen.

Achtung: Unbedingt bis Raste 2 drehen. In Raste 1 läuft Wasser aus!

1. Wasser absperren
2. Zuflußschlauch abnehmen
3. Sieb herausziehen
4. Reinigen
5. Sieb einsetzen, Zufluß- schlauch montieren.

Achtung:

Sollte das Zuflußsieb häufig verlegt sein, ist es ratsam, einen zusätzlichen Filter vorzuschalten (im Handel erhältlich).

Störungen: Mögliche Behebung: Ursachen:

Trommel steht:	1. Kein Strom in der Steckdose2. Netzstecker nicht angesteckt3. Fülltür nicht geschlossen	1. Sicherung tauschen2. Netzstecker anstecken3. Fülltür fest verschließen
Kein Wasser:	1. Wasserzulaufhahn nicht geöffnet2. Wasserzulaufsieb verlegt	1. Wasserzulaufhahn öffnen2. Wasserzulaufsieb reinigen
Schleudert nicht:	1. Hauptschalterstellung2. Wäsche verteilt sich nicht3. Maschine mit Wasser gefüllt	1. Hauptschalter auf 📄 od. 🌐 stellen2. Wäsche entnehmen, auflockern und Maschine neu füllen3. Laugenpumpe und Abfluß reinigen
Waschpulver wird nicht oder schlecht eingespült:1	1. Hauptschalterstellung2. Kein Wasser	1. Hauptschalter auf 📄 stellen2. Siehe Störung kein Wasser
Weichspülkammer mit Wasser gefüllt:	1. Saugheber verlegt	1. Verschlußkappe am Saugheber entfernen und beide Rohre reinigen
Wasserspuren am Boden:	1. Schaumaustritt aus dem Überlauf2. Schlauchverbindung	1. Waschmitteldosierung vermindern2. Zuflußschlauch überprüfen

Sollte keine dieser Maßnahmen Erfolg zeigen, fordern Sie bitte unseren Werkskundendienst unter Angabe von: Maschinentype, Gerätenummer (am Typenschild an der Rückwand ersichtlich) und Art der Störung an.

EUDORA	Type EU 540			Nr.:
	V 380x3N - 50 Hz		3 x 10 A		P max 3200 W
	V 220x1N - 50 Hz		16 A
	200/400 W		3000 W		550 min-1
	100 W		W		0,5-10 bar

(Das Typenschild befindet sich auf der Rückwand des Gerätes)

! ACHTUNG:

Dieses Gerät dient ausschließlich zur Reinigung von Wäsche- und Bekleidungsstücken und sollte vor unsachgemäßen bestimmungs- und zweckwidrigen Zugriffen (z. B. Kinder) während des Betriebes geschützt werden.
