Produkttyp	Waschmaschine
Marke	Eudora
Modell	EU 456-01 Luftikus 800
Fassungsvermögen	8 kg
Schleuderdrehzahl	800 U/min
Abmessungen (H x B x T)	85 x 60 x 60 cm
Gewicht	ca. 70 kg
Energieeffizienzklasse	A+
Spannung / Frequenz	230 V / 50 Hz
Steuerung	Elektronisch mit Drehregler und Tasten
Programme	Baumwolle, Pflegeleicht, Feinwäsche, Wolle, Schnell 15 Min., Spülen, Schleudern, Abpumpen
Zusatzfunktionen	Startzeitvorwahl, Knitterschutz, Spülstop, Wasserstandswahl
Wassertemperatur	Kalt bis 95 °C
Trommelmaterial	Edelstahl
Gehäusematerial	Stahlblech, weiß pulverbeschichtet
Türanschlag	Links, wechselbar
Sicherheitseinrichtungen	Kindersicherung, Überhitzungsschutz, Aquastopp (Zulaufschlauch mit Magnetventil)
Reinigung und Wartung	Flusensieb reinigen, Türdichtung abwischen, Waschmittelschublade reinigen
Ersatzteile	Türdichtung, Flusensieb, Antriebsriemen, Heizstab, Steuerungsmodul
Reparaturfreundlichkeit	Reparaturanleitungen und Ersatzteile online verfügbar

Häufig gestellte Fragen - EU 456-01 Luftikus 800 Eudora

Wie schließe ich die Waschmaschine an?

Was bedeutet der Fehlercode E01?

Wie reinige ich das Flusensieb?

Die Maschine zieht kein Wasser. Was tun?

Wie aktiviert man die Kindersicherung?

Welches Waschmittel ist zu empfehlen?

Wie behebe ich starke Vibrationen während des Schleuderns?

Kann ich die Tür während des Waschgangs öffnen?

Wie starte ich den Schnellwaschgang?

Wo finde ich die Ersatzteilnummern?

BEDIENUNGSANLEITUNG EU 456-01 Luftikus 800 Eudora

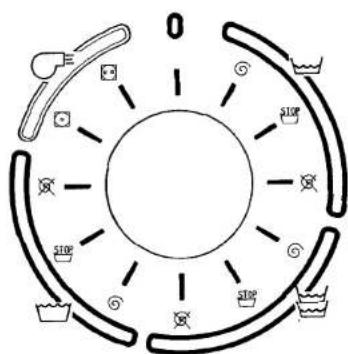

Kurzinfo-Standardprogramme

ACHTUNG

Überzeugen Sie sich, ob die

Transportsicherung entfernt ist und das Gerät ordnungsgemäß angeschlossen ist.

Wachungsgemäß		Schritt I	Schritt II
		Türstellung	Beladungs-menge
Waschen	Kochwäsche normal
	Buntwäsche normal
	Feinwäsche
	Wolle

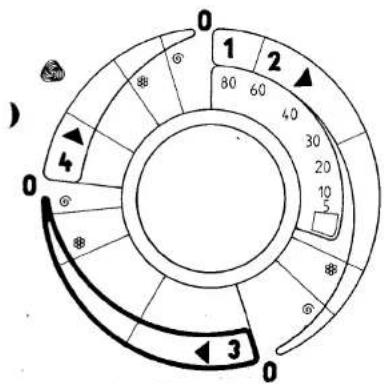

Trocknen	Baumwoll-gewebe
	Mischgewebe

Diese Angaben sind Richtlinien, die Sie beliebig nach Bedarf abändern können.

Schritt III		Schritt IV		Schritt V		Schritt VI
Waschmittel-beigabe		Temperatur-einstellung		Programm-einstellung		Hauptschalter-position

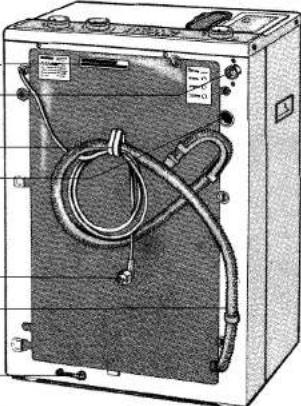

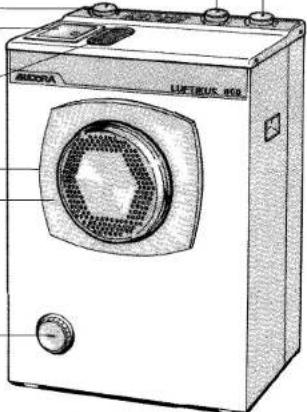

Geräte- beschreibung

Hauptschalter

Programmwähler

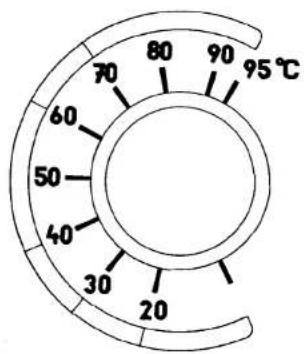

Temperaturwähler

Waschmittel- einspülkammer

Flusensieb

Türöffner

Fülltüre

Laugenpumpenverschluß und Notentleerung

LUFTEUS 400

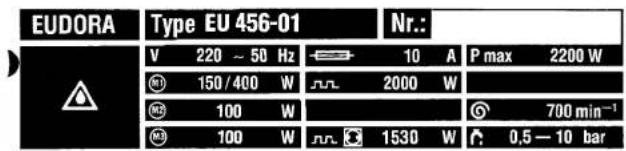

Typenschild

Zuflußventil

Schlauchaufhänger

Entlüftung

Anschlußkabel

Abflußschlauch

Transportsicherung

Transportsicherung unbedingt vor Inbetriebnahme entfernen (Bild 1 u. 2), andernfalls muß während des Betriebes mit Schäden am Gerät gerechnet werden.

( )

Das Gerät muß waagrecht auf ebenem Boden aufgestellt werden, wobei es nicht auf schwingenden Holzböden stehen darf. Sollte der Boden starke Unebenheiten aufweisen, kann, um diese auszugleichen, im Lieferwerk eine Bodenschiene bestellt werden.

Die Maschine ist auf Rollen fahrbar und schwingt daher während des Schleuderns seitlich aus.

Es ist daher links und rechts ein Mindestabstand von 3 cm zu anderen G. Inständen einzuhalten. Die Maschine muß auf den Laufrollen unbedingt frei beweglich sein, andernfalls übernehmen wir für daraus entstehende Schäden keine Haftung.

Bewahren Sie die Transportsicherung auf, da diese bei späteren Transporten (z. B. Umzug) unbedingt wieder in der sinngemäß umgekehrten Reihenfolge einzubauen ist.

Zuerst den Transport- sicherungswinkel aus der Halterung drücken (Bild 1) und dann voll- ständig entfernen (Bild 2).

Sicherheits- hinweise

Das Gerät ist während der Inbetriebnahme hinreichend zu beaufsichtigen, da außer dem Wasserzulaufschlauch auch verschiedene Schlauchverbindungen im Inneren der Maschine einmal schadhaft werden können. Nach der jeweiligen Verwendung ist der Wasserzulauf zuverlässig abzusperren.

E-Anschluß

Wechselstrom 220 V, 50 Hz Anschlußwert 2,2 kW Für den Anschluß ist eine mit mind. 10 A abgesicherte Schutzkontaktsteckdose erforderlich.

Wasser-Anschluß

Das Gerät darf nur in einem frostsicheren Raum aufgestellt werden. Der Automat ist ausschließlich für den Kaltwasseranschluß bestimmt.

Für den Anschluß ist der mitgelieferte Hochdruckschlauch (samt Holländer 3/4") zu verwenden. Ist dieser Schlauch zu kurz, so ist ein impulsgeprüfter Hochdruckschlauch mit geeignetem Holländer zu verwenden.

Ist kein eigener Wasseranschluß für die Waschmaschine vorhanden, so kann mit einer „Nito“ - Kupplung an einem vorhandenen Kaltwasseranschluß an Waschbecken, Badewanne etc. das Gerät jederzeit angeschlossen werden (im Handel erhältlich).

Der Waschautomat ist für einen Wasserleitungsdruck von 1—10 bar eingerichtet. Bei einem Druck über 10 bar ist ein Druckreduzierventil in die Wasserleitung einzubauen. Bei einem Druck von weniger als 1 bar muß der Durchflußmengenregler hinter dem Zulaufsieb (im Wasseranschluß der Maschine) entfernt werden.

Wasser- schäden vermeiden

1. Schlauchanschlüsse auf Dichtheit prüfen.
2. Das Gerät ist während des Betriebes hinreichend zu beaufsichtigen.
3. Nach Beendigung des gesamten Waschvorganges ist der Wasserzufluß zuverlässig abzusperren.

! ACHTUNG

Ein Anschluß am Durch- lauferhitzer ist nicht mög- lich, da dieser platzen könnte.

Für alle entstehenden Wasserschäden, die durch unsachgemäßen Gebrauch (d. h. gegen die Anweisungen der Bedienungsanleitung) und Wartungsarbeiten, welche von nicht gewerbsmäßig Befugten durchgeführt wurden, ist der Besitzhaftbar.

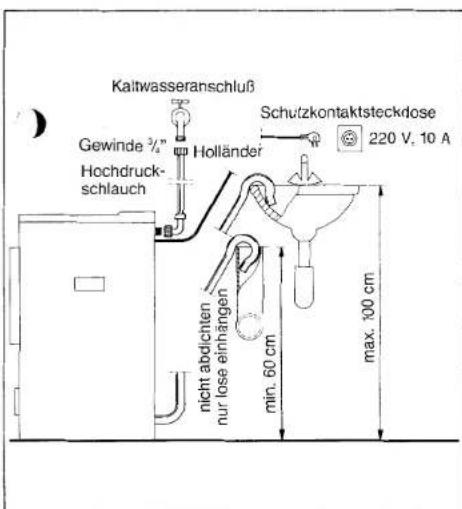

Wasser- und E-Anschluß

Kaltwasseranschluß Gewinde 3/4" Hochdruckschlauch Holländer Schutzkontaktsteckdose 220 V, 10 A min. 60 cm nicht abdichten nur lose einhängen max. 100 cm

( )

Wasser- Abfluß

Um einen einwandfreien Wasserabfluß zu gewährleisten, muß der Abflußschlauch knickfrei verlegt werden. Der Abflußschlauch muß mindestens 60, höchstens jedoch 100 cm über dem Niveau, auf dem die Maschine steht, eingehängt werden. Der Krümmer des Abflußschlauches dient zum Einhängen in Badewannen, Waschbecken etc.

Eine dichte Verbindung zwischen Abflußschlauch und einem nicht belüfteten AbflußBrohr oder -schlauch ist nicht gestattet, da eine solche Anordnung ein Absaugen der Waschlauge ermöglicht. Der Anschluß an einen belüfteten Abfluß ist möglich.

Reicht die vorhandene Schlauchlänge nicht aus, ist ein zusätzliches Schlauch- oder Rohrstück mit größerem Durchmesser so zu verlegen, daß der Krümmer des Abflußschlauches am höchsten Punkt liegt.

! ACHTUNG

Immer auf eine einwandfreie Schlauchführung achten, da sich jede Querschnittsveränderung nachteilig auf die Funktion des Gerätes auswirkt.

Pflegekenn- zeichen

GILT NUR FÜR WIEN!

In die Kaltwasserleitung ist gemäß den §§ 18 und 22 der Verordnung zur Durchführung des WVG 1960 des Magistrates der Stadt Wien unmittelbar vor der Anschlußstelle des Gerätes ein Handabsperrventil einzubauen.

Für die Verbindungsleitung von der Anschlußstelle am Gerät mit der Innenanlage sind nur die im § 12 Abs. 1 der Verordnung zur Durchführung des WVG 1960 des Magistrates der Stadt Wien aufgezählten Rohre zu verwenden. Die Verwendung von Gummi- oder Kunststoffschläuchen als Druckverbindungsleitung zwischen Innenanlage und Gerät ist nur dann gestattet, wenn sie

a) samt den eingebundenen Anschlußarmaturen einem Mindestdauerdruck von 15 bar standhält, b) während der Inbetriebnahme des Gerätes hinreichend beaufsichtigt ist und c) nach der jeweiligen Verwendung des Gerätes durch Sperrung des Wasserzuflusses von dem Gummi- oder Kunststoffschlauch zuverlässig außer Betrieb gesetzt oder überhaupt von der Innenanlage getrennt wird.

Waschen

95 Kochwäsche Wäsche aus Baum- wolle, Leinen, Modal, Viskose, weiß oder kochecht gefärbt.

60 Bunt- oder Heißwäsche Nicht kochechte Buntwäsche aus Baumwolle oder Baumwolle/Modal, Polyester/Baumwolle, oder Polyester/Modal.

40° Pflegeleichtwäsche oder

Feinwäsche aus Seide, Modal, Viskose, Wäsche aus synthetischen Fasern (Polyacryl, Polyester und Polyamid).

Maschinenwaschbare Wollprodukte und Garne (Schurwolle)

Handwäsche Derart bezeichnete Artikel dürfen nur einer Handwäsche bis 37° C unterzogen werden.

mit Balken bedeutet Schonwaschgang

Nicht waschen Die so gekennzeichneten Artikel dürfen nicht gewaschen werden. Allenfalls sind solche Artikel chemisch zu reinigen.

Bleichen

△ Dieses Symbol zeigt an, daß eine Chlorbleiche möglich ist.

Nicht chloren und auch keine chlorhältigen Fleckputzmittel verwenden. Dem Fachmann übergeben.

Trocknen

Normale Trocknung ohne Einschränkung im Haushaltswäschetrockner möglich.

Schonende Trocknung bei niedriger Temperatur.

Nicht im Haushä vä- schetrockner trocknen.

Chemisch reinigen:

① Nicht waschen, son- ② dern in die Chemisch- ③ Reinigung geben.

Wäsche vorbereiten

Füllmengen

Wäsche einfüllen

Sortieren der Wäsche:

1. Nach dem Pflegekenn- zeichen

2. Nach dem Verschmut- zungsgrad

3. Nach der Farbe Neue Wäsche soll das erste Mal getrennt gewaschen werden, da diese oft einen Überschuß an Farbe enthält.

! ACHTUNG

Vor dem Waschgang die Taschen der Textilien entleeren! In der Wäsche verbliebene Metallstücke (Haar-, Büroklammern, Sicherheitsnadeln, Schrauben, Münzen etc.) können Wäsche und Maschine beschädigen. Reißverschlüsse, Haken usw. schließen! Bei Gardinen Röllchen entfernen oder in einen Beutel bin-

d)

Durchschnittsgewichte lufttrockener Wäsche- stücke:

Bettwäsche

Deckenbezug 800–850 g Kissenbezug 200 g Leintuch 600 g Bettbezug komplett ca. 1600 g

Tischwäsche

Tischdecke 400 g Serviette 80 g

Damenwäsche

Bluse	100 g
Baumwoli- unterwäsche	250 g
Slip	50 g
Unterrock	150 g
Nachthemd	180 g
Pyjama	450 g
Arbeitskittel	400 g

Herrenwäsche

Hemd	200—250 g
Unterleibchen	120 g
Unterhose	100 g
Pyjama	480 g
Arbeitskittel	600 g

Sonstiges

Geschirrtuch	100 g
Frottier-Handtuch	200 g
Frottier-Badetuch	800 g
Bademantel	1200 g

Ein gefüllter 10-I-Eimer enthält ca. 1 bis 1,5 kg Trockenwäsche.

Füllen Sie die Textilien locker in die Waschtrommel.

Nutzen Sie die zulässigen Füllmengen aus, um am wirtschaftlichsten zu waschen. Ein Überbeladen der Waschtrommel sollte jedoch vermieden werden, da dadurch die Reinigungswirkung herabgesetzt wird. Die Beladungsmenge richtet sich immer nach dem Verschmutzungsgrad der Wäsche.

Koch- und Buntwä- sche:

Bei kleinen, leicht verschmutzten Wäsche-stücken bis 4 kg Trocken-wäsche.

Kunstfaser und bügel- freie Wäsche:

bis 2,5 kg Trockenwäsche

Gardinen und Stores: bis 1,5 kg Trockenwäsche

Wolle: bis 1,5 kg Trockenwäsche

Fleckenentfernung

Bier: mit lauwarmem Wasser ausspülen, dann waschen.

Blut: in kaltem Wasser einweichen, Flecke mit Gallseife ausreiben, dann waschen.

Brandflecken: mit Essigwasser beträufeln, einige Stunden einwirkenlassen, mit klarem Wasser gut ausspülen.

Butter: in lauwarmer Seifen-lauge auswaschen, bei empfindlichen Stoffen Fleck mit Salmiakgeist oder Galiseife entfernen.

Eigelb: in lauwarmer Seifen- lauge einweichen, dann aus- waschen.

Eiweiß: mit kaltem Wasser ausspülen, dann waschen.

Fett: mit warmer Seifenlauge oder Gallseife auswaschen.

Fruchtsaft: mit Salz bestreuen und warmem Wasser auswaschen oder mit Gallseife ausreiben, dann waschen.

Glanzflecken: mit Essigwasser ausbürsten.

Gras: mit Gallseife ausreiben, dann waschen.

Harn: mit Seifenlauge auswaschen oder verdünntem Salmiakgeist oder Gallseife ausreiben.

Jod: anleuchten, mit der Schnittfläche einer rohen Kartoffel ausreiben, mit kaltem Wasser ausspülen, wiederholen bis der Fleck verschwunden ist, dann waschen.

Kaffee/Kakao: kalt einweichen, mit warmem (bei unempfindlichen Textilien mit heißem) Seifenwasser auswaschen.

Kugel- und Filzschreiber: mit Alkohol ausreiben, gelösten Farbstoff aufsaugen, mögliche Reste mit Gallseife auswaschen.

Lippenstift: mit Gallseife aus- waschen.

Milch: mit kaltem Wasser ausspülen, dann waschen.

Nagellack: mit Aceton lösen (Vorsicht: nicht bei Acetat oder Triacetat!), dann waschen.

Obst: siehe "Fruchtsaft". Rost: bei hellen Stoffen mit Zitronensaft beträufeln bis der Fleck verschwunden ist, dann gut ausspülen, oder den Stoff in Wasser mit etwas Glycerin legen, anschließend mit Seifenwasser auswaschen.

Rotwein: mit Salz bestreuen, einwirken lassen, abschütteln, dann waschen oder Fleck mit Gallseife auswaschen.

Ruß: nie abwaschen! Zuerst den aufliegenden Ruß abblasen, dann mit Salz bestreuen, einwirken lassen, mit Seifenwasser oder Gallseife auswaschen.

Schmiere: mit Speiseöl oder Margarine ausreiben, in Seifenlauge auswaschen, mögliche Fettreste mit Balsamtorpentin oder Gallseife entfernen.

Schuhcreme: mit Balsamterpentin lösen, dann mit Seifenlauge auswaschen.

Schweiß: in Essigwasser legen, gut ausspülen und waschen.

Speiseeis: mit lauwarmem Wasser oder Gallseife entfernen.

Spinat: mit der Schnittfläche einer rohen Kartoffelabreiben, dann waschen.

Stock und Schimmel bei hellen Baumwoll- und Leinenstoffen mit einer Paste aus Kreide, Seife und Wasser bestreichen, einwirken lassen und gut auswaschen, oder Fleck mit Gallseife ausreiben, ausspülen und waschen.

Tee: mit Seifenlauge oder Gallseife auswaschen.

Teer: mit Speiseöl oder Margarine ausreiben, in Seifenlauge auswaschen, mögliche Fettreste mit Salmiakgeist oder Gallseife entfernen.

Tinte: dick mit Salz bestreuen, nach Einwirken abschütteln, mit Essig oder Gallseife nachbehandeln, gut ausspülen und waschen.

Vergilbungen: mit Waschmittel und einer Handvoll, die waschen (bei synthetischen Stoffen sind die Erfolge nicht so gut).

Wachs: nach mehmaligem Knicken des Stoffes Wachs lockern und vorsichtig abkratzen, dann mit Lösch- oder Seidenpapier vorsichtig ausbügeln bis alles Wachs herausgesaugt ist, mögliche Reste mit Spiritus ausreiben, in Seifenlauge auswaschen.

Wein: siehe "Bier"

Waschmitteldosierung für 4 kg Trockenwäsche

Die benötigte Waschmittelmenge hängt ab von

• der Größe und Bauart Ihrer Waschmaschine
• der Wasserhärte
• der Art und Stärke der Verschmutzungen auf Ihren Textilien
• der Wäschemenge in der Trommel
  • dem Waschmitteltyp und der Waschmittelmarke

Überzeugen Sie sich daher vor der Wasch- m. Erbeigabe, ob

• Sie das Fassungsvermögen der Trommel an Trockenwäsche ausgenützt haben
• die Wäsche fettigen, schwer löslichen Schmutz oder starke Verfleckungen aufweist
• der Härtebereich der Waschmittel - Dosieranleitung mit der Wasserhärte übereinstimmt (die Wasserhärte erfahren Sie vom Wasserwerk oder beim Gemeindeam
• das von Ihnen verwendete Waschmittel für das gewählte Programm, die gewählte Temperatur und die zu waschenden Textilien geeignet ist

Richtig dosiert haben Sie,

wenn während des Koch- oder Buntwaschprogrammes im Hauptwaschgang eine leichte Schaumbildung sichtbar ist.
Richtigungsleistung und Schwemmergebnis st. optimal.

Überdosiert haben Sie,

wenn im Koch- oder Buntwaschprogramm die Maschine stark schäumt.

Schaumbildung behindert die Reinigungswirkung und verschlechtert das Schwemmergebnis.

Unterdosiert haben Sie,

wenn Sie Kalkablagerungen (die Wäsche wird steil und kratzt) und Fettläuse (dunkle Punkte) in der Wäsche finden.

Dosieren Sie daher sorgfältig und beach- ten Sie die Dosierangaben der Wasch- mittelhersteller.

Verringern Sie die Waschmittelbeigabe um 20 - 25 % und beobachten Sie den Waschvorgang und das Ergebnis. Sie können so die für Ihren Bedarf richtige Waschmittelmenge herausfinden.

Phosphatfreien Waschmitteln wird als Wasserenthärter Sasil (Natrium-Aluminiumsilikat) beigegeben. Dieser Stoff ist wasserunlöslich und kann bei dunklen Textilien in Form von weißen Punkten oder kleinen Flecken sichtbar werden (Abhilfe: trocken ausbürsten).

Wenn Sie im Zweilaugenverfahren waschen, teilen Sie die Dosiermenge im Verhältnis

1/3 für die Vorwäsche und

2/3 für die Hauptwäsche auf.

Bei Verwendung von zusätzlichem Wasserenthärter dosieren Sie für

Wasserhärte I	----
Wasserhärte II	30 ml
Wasserhärte III	65 ml

Sie dosieren dann das Waschmittel nur für den Wasserhärebereich I.

Wenn Sie Komponenten - Waschmittel verwenden, dann beachten Sie bitte die En- härterbeigabe für Ihren Wasserhärtebereich.

Wasserhärte I

Wasserhärte II 25 ml

Wasserhärte III 70 ml

Basiswaschmittel 100 ml

Fleckensalz nur bei

Wäsche mit Flecken 60 ml

Färben / Entfärben:

Beachten Sie bitte genau die Gebrauchsanweisung des Herstellers.

Wasch- mittelbeigabe

Bei normal oder eco-Programmen Waschmittel immer zwischen die Wäsche füllen. (Bild 1)

Kochwäsche-intensiv u. Buntwäsche-intensiv

Vorwaschmittel in die Trommel zwischen die Wäsche (Bild 1) und Hauptwaschmittel in die Waschmittelkammer füllen. (Bild 2)

Weichspülkammer immer nur bis zur max.-Markierung füllen (siehe Bild 3). Beachten Sie bitte die Dosieranleitung des Herstellers. In der Kammer bleibt immer etwas Wasser –) rück.

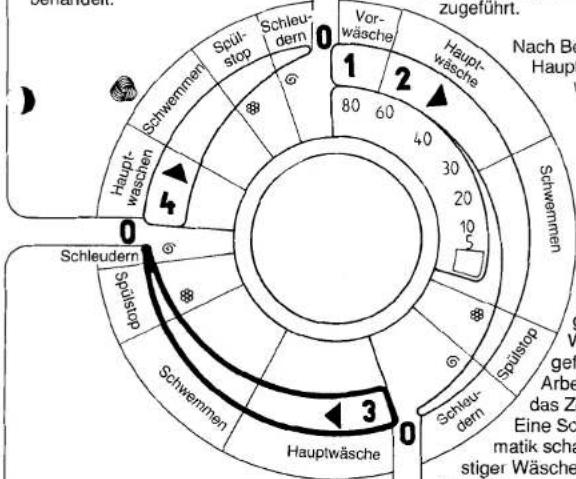

	Temperaturwahl	Pro-gramm-wahl	Haupt-schalterstellung	Bemerkung
Kochwäsche normal verschmutzt	95^	1		normalmax. Füllmenge: bis 4 kgWaschmittel zwischen die Wäsche
Kochwäsche stark verschmutzt	95^	1		intensivmax. Füllmenge: 3 kgVorwaschmittel zwischen die WäscheHauptwaschm, in Waschmittelkammer
Dhwäsche leicht verschmutzt	95^	2		eco max. Füllmenge: bis 4 kgWaschmittel zwischen die Wäsche
Buntwäsche normal verschmutzt	60^	1		normalmax. Füllmenge: bis 4 kgWaschmittel zwischen die Wäsche
Buntwäsche stark verschmutzt	60^	1		intensvmax. Füllmenge: 3 kgVorwaschmittel zwischen die WäscheHauptwaschm, in Waschmittelkammer
Buntwäsche leicht verschmutzt	60^	2		eco max. Füllmenge: bis 4 kgWaschmittel zwischen die Wäsche
Buntwäsche farbempfindlich normal verschmutzt	40^	1		normalmax. Füllmenge: bis 4 kgWaschmittel zwischen die Wäsche
Pflegeleichtwäsche normal verschmutzt	40^	3		max. Füllmenge: 2 kgWaschmittel zwischen die Wäsche
Pflegeleichtwäsche leicht verschmutzt	40^	3		max. Füllmenge: 2,5 kgWaschmittel zwischen die Wäsche
Feinwäsche oder Gardinen normal verschmutzt	kalt — 30^	3		max. Füllmenge: 1,5 kgWaschmittel zwischen die Wäsche
Feinwäsche oder Gardinen leicht verschmutzt	kalt — 30^	3		max. Füllmenge: 2 kgWaschmittel zwischen die Wäsche
Wolle und Stricksachen	kalt — 30^	4		max. Füllmenge: 1,5 kgWaschmittel zwischen die Wäsche
Trocknen (Baumwolle)schranktrocken		ca.50 min		bei max. Füllmenge 2 kg
Trocknen (Baumwolle)bügeltrocken		ca.40 min		bei max. Füllmenge 2 kg
Trocknen (Kunstfaser)		ca.30 min		bei max. Füllmenge 2 kg

Diese Angaben sind Richtlinien, die Sie beliebig nach Bedarf abändern können.

Programm- wahl

Vor jedem Start Wasserhahn öffnen und nach dem Programmende wieder schließen. Dichtheit kontrollieren!

Temperaturwähler

ACHTUNG:

Nur nach rechts drehen!

Programmwähler

WASCHEN

Der Temperaturwähler gibt Ihnen die Möglichkeit, von kalt — 95° C jede gewünschte Temperatur einzustellen. Bitte beachten Sie die Pflegekennzeichen der zu waschenden Textilien. Unsere Angaben über die Temperatureinstellungen sind nur unverbindliche Richtlinien.

Bei leicht verschmutzten Wäschestücken ist meistens die intensive Wirkung hoher Temperaturen nicht erforderlich, sodaß Sie durch die nahezu gleichbleibende Waschzeit im niedrigen Temperaturbereich energiesparend waschen können.

TROCKNEN

Der Temperaturwähler hat keinen Einfluß auf die Trockentemperatur, lassen Sie ihn deshalb unverändert.

ACHTUNG

Trocken = 1/2 Wäschefüllung (max. 2 kg)

SCHEN

Mit diesem Wahlschalter kann zwischen Koch- u. Buntwaschprogramm (roter Bereich)

Pflegeleicht- und Fein- waschprogramm (eingerahmter Bereich)

Wollprogramm (blauer Bereich)

gewählt werden.

Im Koch- und Buntwaschprogramm kann durch die eco-Einstellung (2) die Gesamtwaschzeit sowie der Energieverbrauch reduziert werden.

TROCKNEN

Stellen Sie Ihre gewünschte Trockenzeit zwischen 0 und 80 Minuten ein. Die Trockenzeit ist abhängig von der Wäschemenge und der Gewebeart. Die für Sie günstigste Trockenzeit werden Sie nach eigenen Versuchen leicht finden. Vermeiden Sie ein Übertrocknen der Wäsche.

ACHTUNG

Mit brennbaren Reinigungsmitteln (Aceton usw.) behandelte Wäsche-stücke nicht in den Trockner geben. Wolle nicht im Trockner trocknen. Wä-schestücke aus Schaum-gummi oder gummiähnlichem Material nicht trocknen.

Hauptschalter

WASCHEN

Der Hauptschalter gibt Ihnen die Möglichkeit, zwischen den Einstellungen

Normalzyklus

Intensivzyklus (mit Vorwäsche)

mit hohem Wasserstand

zu wählen.

Zusätzlich kann jede dieser 3 Grundeinstellungen mit einer der Zusatzfunktionen

mit Schleudern

ohne Schleudern

mit Spülstop

angewählt werden.

Spülstop STOP :

Der Programmablauf wird nach dem letzten Schwemmgang unterbrochen.

Die Wäsche bleibt dadurch im Wasser liegen, um einer Verknitterung der Textilien entgegenzuwirken.

Wird nun vom Spülstop auf ⓞ oder ⚫ umgeschaltet, setzt sich das Programm wieder normal fort.

Normal verschmutzte Haushaltswäsche sollte immer im

Normalzyklus

gewaschen werden. Sie sparen bei gleichem Wascherfolg Wasser,

Waschmittel und Energie.

TROCKNEN

Es stehen Ihnen zwei Trockentemperaturen zur Verfügung.

Für Baumwolle und Mischgewebe

Für Pflegeleich wäsche und synthetische Gewebe

ACHTUNG

Stellen Sie nach jedem Waschgang oder Trockenzyklus den Hauptschalter auf 0.

Der Hauptschalter sollte immer zuletzt, also wenn alle Programmeinstellungen erfolgt sind, betätigt werden.

Wollprogramm

In diesem Programmbereich läuft der Waschgang für alle waschmaschinenfesten Woll- und Stricksachen ab. Diese werden mit erhöhtem Wasserstand und einem speziell schonenden Drehrhythmus (lange Stillstandspausen) bei Temperaturen zwischen kalt und 30°C behandelt.

Koch- und Buntwaschprogramm

Nach der Programmeinstellung in Position 1 beginnt bei

Hauptschalterstellung der Waschvorgang mit der Vorwäsche. Vor Beginn der Hauptwäsche (Position 2) erfolgt das Abpumpen der Vorwasch- lauge. Anschließend wird frisches Was-

ser für den Hauptwaschgang zugeführt.

Nach Beendigung des Hauptwaschganges wird die Lauge gekühlt und abgepumpt. Dann folgen fünf Schwemmgänge.

Pflegeleicht- nd Feinwasch- programm

Das Feinprogramm kann in zwei verschiedenen Varianten, nämlich mit hohem oder niedrigem Wasserstand angewählt werden.

Bei Hauptschalterstellung 📋 wird mit hohem Wasserstand und einer Temperaturbegrenzung von 60° C gewaschen. Diese Komponenten, verbunden mit längeren Stillstandspausen im Drehrhythmus, garantieren größtmögliche Schonung der empfindlichen Textilien.

Während des letzten Schwemmganges wird der Weichspüler zugeführt. Als letzter Arbeitsgang erfolgt das Zentrifugieren. Eine Schleuderautomatik schaltet bei ungünstiger Wäschelage vom Schleudergang in den Waschgang zurück. Dieser Vorgang wiederholt sich so lange, bis die Wäsche gleichmäßig verteilt ist. Dies kann zur Verlängerung der Gesamtwaschzeit führen. Bei ungünstiger Wäscheverteilung kann es sein, daß der Schleudervorgang nicht eingeleitet wird!

ACHTUNG

Nach dem Programmende ist die Fülltüre aus Sicherheitsgründen ca. 2 min blockiert.

Trocknen:

Achten Sie bitte beim Kauf von Textilien auf ihre Trocknereigenschaften.

Nach Beendigung des Waschvorganges nehmen Sie die Wäsche aus der Maschine. Schütteln Sie die Wäsche aus und füllen Sie die Trommel höchstens halb voll.

Schwenken der Fülltüre:

Das Trockenaggregat des Waschtrockners EU 456 ist in der Fülltür integriert. Zwischen Wasch- und Trockenprogrammen ist daher der Türeinsatz in die richtige Position zu schwenken. Zum Schwenken öffnen Sie die Fülltür durch Drücken des Türverschlusses und schwenken den Türeinsatz um 180 Grad.

Bei falscher Stellung des Trockeneinsatzes schaltet sich der Automat nicht ein

)

Trockenstellung durchlochte Seite innen

Circular object with radial stripes, resembling a stylized sun or fan (no text or symbols)

Waschstellung durchlochte Seite außen

Beachten Sie, daß Baumwolle bei Verwendung eines Trockners schrumpft. Berücksichtigen Sie das beim Kauf Ihrer Baumwoll-Textilien.

ACHTUNG

Das Flusensieb muß nach jedem Trockenvorgang gereinigt werden. Sorgen Sie während des Trocknens für eine ausreichende Belüftung des Raumes (Fenster oder Tür öffnen.)

Reinigung und Wartung

ACHTUNG!

Bei allen Reinigungs- und Wartungsarbeiten sowie bei Störungsbehebungen ist vorher der Netzstecker zu ziehen und der Wasserhahn abzusperren!

Reinigen der Waschmittelkammer

Ziehen Sie die Saugheberkappe ab, und reinigen Sie diese mit warmem Wasser. (Bild 1)

Sollten sich im Weichspülereinflußkanal Waschmittelrückstände angesammelt haben, so sind diese mit einem geeigneten Gerät (z. B. Flaschenbürste) zu entfernen. (Bild 2)

Anschließend stülpen Sie die Kappe wieder über den Stutzen.

Reinigen des Zuflußsiebes

• Wasser absperren
  • Zuflußschlauch abschrauben
• Sieb herausziehen (Bild 4)
• Reinigen
• Sieb einsetzen, Zuflußschlauch montieren.

⚠️ ACHTUNG Sollte das Zuflußsieb häufig verlegt sein, ist es rat-sam, einen zusätzlichen Filter vorzuschalten (im Handel erhältlich).

Notentleeren

Sollte der Waschprozeß durch eine Störung unterbrochen oder gehemmt werden, so besteht die Möglichkeit, das sich im Grüt befindende Wasser du. in einen Schlauch abzulassen.

1. Entfernen Sie die Abdeckscheibe der Verschlußkappe mit einer Münze.

)
2. Klemmen Sie den Schlauch zwischen zwei Finger fest, sodaß während des Abziehens vom Anschluß an der Rückseite der Scheibe noch kein Wasser austreten kann. Ist der Schlauch nun in ganzer Länge entfaltet, kann das im Gerät angesammelte Wasser in ein Auffanggefäß abgelassen werden.

Sollte die Störung des Gerätes während der Heizphase eintreten, unbedingt das Waschwasser vor dem Entleeren erkalten lassen, sonst Verbrühungsgefahr!

Nach dem Versiegen des Wasserstrahls stülpen Sie das Schlauchende wieder über den Stutzen. Dann drücken Sie den Schlauch in beliebig geknickter Form in das Gehäuse zurück und verschließen es mit der Abdeckscheibe.

Reinigung und Wartung

Reinigung der Laugenpumpe:

1. Um Verletzungen durch den rotierenden Pumpenflügel zu vermeiden, muß unbedingt der Netzstecker gezogen werden.
2. Stellen Sie ein Gefäß vor, um das Restwasser, welches sich im Pumpentrakt befindet, aufzufangen!
3. Öffnen der Laugenpumpe (nur im entleerten Zustand des Gerätes, siehe Seite 19). Griffstück drücken (Bild 1), um 90° nach links drehen (Bild 2) und Laugenpumpeneinsatz herausziehen (Bild 3).

1. Laugenpumpenein-satz, wenn notwendig reinigen und prüfen, ob sich der Pumpenflügel leicht drehen läßt. Soilte der Pumpenflügel blokkiert sein, etwaige Fremdkörper (Zahnstocher, Büroklammern etc.) entfernen.
2. Zum Verschließen den Laugenpumpeneisatz in die Bajonettführung drücken und um 90° bis zum Anschlag in R 2 nach rechts drehen.

ACHTUNG

Unbedingt bis Raste 2 drehen. In Raste 1 dichtet der Verschluß nicht ab.

Verbrauchswerte

		maximale Beladung
		Zeit min.	Strom, kWh	Wasser I
Kochwäsche 95°Cde Vorwäsche	max. 4 kg Trockenwäsche	94	1,8	91
Buntwäsche 60°C	max. 4 kg Trockenwäsche	83	1,05	91
Pflegeleichtwäsche 40°C	2 kg Trockenwäsche	53	0,25	63
Feinwäsche 30°C	hoher Wasserstand2 kg Trockenwäsche	56	0,44	69
Wolle 30°C	1,5 kg Trockenwäsche	47	0,4	56
Trocknen	max. 2 kg= 12 Beladung Waschen	50—60	1,1—1,6

Typenschild
Gerätenummer

EUDORA Type EU 456-01 V 220 ~ 50 Hz ⇌ 10 A P max 2200 W ① 150/400 W 2000 W ② 100 W ③ 100 W 1530 W 700 min⁻¹ 0.5 — 10 bar

Made in Austria
(Das Typenschild befindet sich an der Rückwand des Gerätes)

ACHTUNG

Dieses Gerät dient ausschließlich zur Reinigung von Wäsche und Bekleidungsstücken aus textlem Gewebe, die mit Pflegekennzeichen versehen sind und muß vor unsachgemäßen, bestimmungs- und zweckwidrigen Zugriffen (z.B. Kinder) während des Betriebes geschütz werden.

Störungen	Mögliche Ursachen	Beseitigung	Störungen	Mögliche Ursachen	Beseitigung
Trommel steht, keine Funktion	Netzstecker nicht ange- schlossenHauptschalter nicht betätigtProgrammwähler in 0-StellungTüre nicht geschlossenÜberlastung des Strom- kreises	Netzstecker ansteckenEinschalten (siehe S. 18)Programm einstellen, (siehe S. 16—18)Türe neu schließenSicherung tauschen Schutzschalter prüfen	Waschwasser wird nicht abgepumpt	Abflußsystem verstopft od.Schlauch geknicktLaugenpumpe verstopftSpülstop mittelsHauptschafter aktiviertWasserspuren am Boden	Schlauch und Abfluß überprüfenLaugenpumpentrakt reinigen (siehe S. 24)Spülstop ausschalten(Programm setzt sich fort)Waschmitteldosierung verringernAnschlüsse des Zulflusschlauches bei Wasser- hahn und Gerät überprüfen
Kein Wasser	Wasserzulaufhahn nicht geöffnetZuflußsieb verstopft	Wasserhahn öffnenSieb reinigen (siehe S. 22)		Abflußsystem verlegt Wandanschluß, Syphon undichtLaugenpumpeneinsatz falsch montiertzu wenig oder zu viel Waschmittel falsche Programmwahl	Abfluß reinigen (event. Dichtungen erneuern)(siehe S. 24)richtige Dosierung (siehe S. 13)neue Einstellung entsprechend Betriebsanlei- tung (siehe S. 16—18)siehe Störung — Waschwasser wird nicht abgepumptsiehe Störung - Kein Wasser (siehe S. 16)Beseitigung von Flecken (siehe S. 12)
Schleudert nicht	Türe nicht geschlossenHauptschalter in Position	Türe nochmals fest schließenSchleudervorgang durch Hauptschalter einschalten
	Wäsche verteilt sich nichtTrommel mit Wasser gefüllt	Wäsche entnehmen, auf- lockern und neu einfüllen siehe Störung - Wasch- wasser wird nicht abgepumpt	Wäsche wird nicht sauber
Türe öffnet nicht	keine StromversorgungTüre verriegelt	siehe Störung — keine FunktionDas Öffnen der Türe ist aus sicherheitstechnischen Gründen erst (ca. 2 min) nach Beenden des Waschvorganges möglich.		Laugenpumpe oder Ablauf- system verlegtkein oder zuwenig Wasser Temperatur falsch gewählt spezielle Verfleckung
Waschmittel wird nicht oder schlecht eingespült	kein Wasser zuwerig WasserdruckWaschmittelklumpen in der Kammer falsche Programmeinstellung	siehe Störung — kein Wass Anschlußanleitung (siehe S. 8—9)Reinigen der Waschmittel- kammer (siehe S. 22)Betriebsanleitung (siehe S. 16—18)	Beschädigung der Wäsche	Fremdkörper in der TrommelMitwaschen von Fremdkörpern schadhaftes Gewebe (z. B. Weblehler)	Trommellinnenraum kontrollierenTaschen entleeren Reklamation bei Hersteller
Welchspüler fließt sofort ab	zuviel Weichspüler beigegeben	nur bis zur max. Markierung einfüllen.	Waschmittelrück- stände in der Wäsche	Unterbrechung der Wasserversorgung	siehe Störung — kein Wasser
Weichspülkammer mit Wasser gefüllt	Saugheber verlegt	Verschlußkappe am Saugheber entfernen und Rohr reinigen (siehe S. 22)		Waschmittelablagerungen in Weichspülerzulauf	Reinigen der Waschmittelkammer (siehe S. 22)
			Sollte keine dieser Maßnahmen Erfolg zeigen, fordern Sie bitte unseren Kundendienst an. Störungsbehebungen aufgrund einer Fehlibedienungs sowie die angeführten Tätigkeiten zur Beseitigung von Störungen können leider nicht im Rahmen der Garantie durchgeführt werden.
