BEDIENUNGSANLEITUNG EU 442 38 Super Eudora

Aufstellungs- und Anschluß- anleitung.

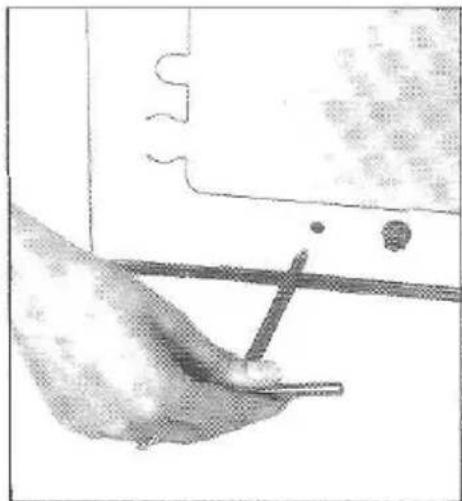

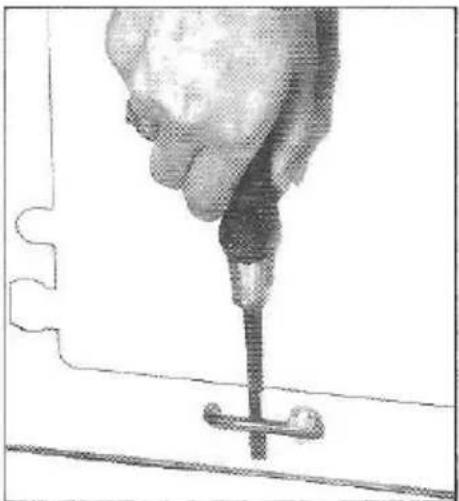

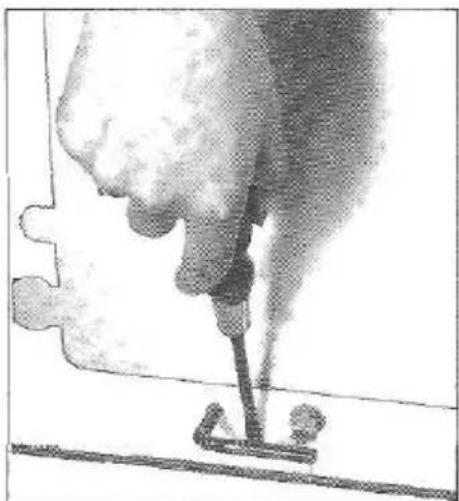

Transportsicherung unbedingt vor Inbetriebnahme entfernen! (Bild 1–3)

Der Aufstellungsplatz muß waagrecht sein. Sollte der Boden stark uneben sein, kann im Lieferwerk eine Bodenschiene bestellt werden.

Nicht auf schwingende Holzböden stellen! Die Maschine ist auf Rollen fahrbar und schwingt daher während des Schleuderns seitlich aus.

Es ist daher links und rechts ein Mindestabstand von 3cm zu anderen Gegenständen einzuhalten. Die Maschine muß auf den Laufrollen unbedingt frei beweglich sein, andernfalls übernehmen wir für daraus entstehende Schäden keine Haftung.

Ein Tip!

Schreiben Sie die Gerätenummer Ihrer Maschine ab und tragen Sie diese auf Seite 17 ein. Sie ersparen sich im Störungsfall das Suchen der Gerätenummer.

Wasser- schäden vermeiden:

Wechselstrom 220V, 50 Hz Anschlußwert 2,2 kW Der Anschluß darf nur an eine mit 10 A abgesicherte Schutzkontaktsteckdose erfolgen.

Das Gerät darf nur in einem frostsicheren Raum aufgestellt werden. Der Automat ist ausschließlich für den Kaltwasseranschluß bestimmt.

Für den Anschluß ist der mitgelieferte Hochdruckschlauch (samt Holländer ^3/_4 ") zu verwenden. Ist dieser Schlauch zu kurz, so ist ein impulsgeprüfter Hochdruckschlauch mit geeignetem Holländer zu verwenden.

Ist kein eigener Wasseranschluß für die Waschmaschine vorhanden, so kann mit einer „Nito“-Kupplung an einem vorhandenen Kaltwasseranschluß am Waschbecken, Badewanne etc. das Gerät jederzeit angesteckt werden (im Handel erhältlich).

Am Durchlauferhitzer ist ein Anschluß nicht möglich, da dieser platzen könnte.

Der Waschautomat ist für einen Wasserleitungsdruck von 1–10 bar eingerichtet. Bei einem Druck über 10 bar ist ein Druckreduzierventil in die Wasserleitung einzubauen. Bei einem Druck von weniger als 1 bar muß der Durchflußmengenregler hinter dem Zulaufsieb (im Wasseranschluß der Maschine) entfernt werden.

1. Schlauchanschlüsse auf Dichtheit prüfen.
2. Das Gerät ist während des Betriebes hinreichend zu beaufsichtigen.
3. Nach Beendigung des gesamten Waschvorganges ist der Wasserzufluß zuverlässig abzusperren oder der Wasserzuflußschlauch von der Maschine zu trennen.
4. Zuflußschlauch einmal jährlich kontrollieren.

Für alle entstehenden Wasserschäden ist der Besitzer haftbar.

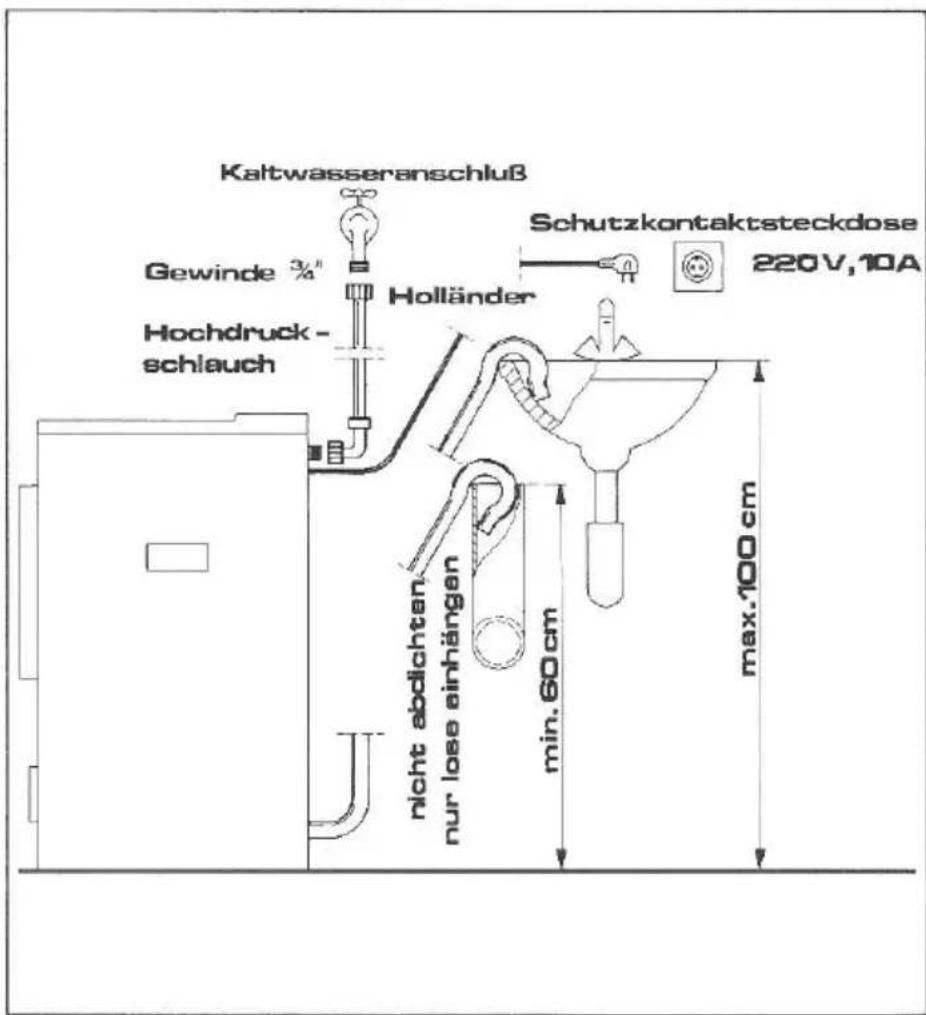

Wasser- und E-Anschluß:

Wasser- Abfluß:

Kaltwasseranschluß Gewinde 3/4" Hochdruck- schlauch Holländer Schutzkontaktsteckdose 220V,10A nicht abdichten nur lose einhängen min.60cm max.100cm

Um einen einwandfreien Wasserabfluß zu gewährleisten, muß der Abflußschlauch knickfrei verlegt werden. Der Abflußschlauch muß mindestens 60, höchstens jedoch 100 cm über dem Niveau, auf dem die Maschine steht, eingehängt werden. Der Krümmer des Abflußschlauches dient zum Einhängen in Badewannen, Waschbecken etc.

Eine dichte Verbindung zwischen Abflußschlauch und einem nicht belüfteten Abflußrohr oder -schlauch ist nicht gestattet, da eine solche Anordnung ein Absaugen der Waschlauge ermöglicht. Der Anschluß an einen belüfteten Abfluß ist möglich.

Reicht zur vorhandenen Abflußmöglichkeit die Schlauchlänge nicht aus, ist ein Schlauch oder Rohrstück mit größerem Durchmesser so zu verlegen, daß der Krümmer des Abflußschlauches am höchsten Punkt liegt.

ACHTUNG: (gilt nur für Raum Wien)

Im Versorgungsgebiet der Wiener Stadtwerke bitte nachstehende Verordnung zu beachten: Laut Verordnung des Magistrates der Stadt Wien, Abt. 31, ist in der Kaltwasserzuleitung gemäß § 18 Abs. 3 ein Handabsperrventil mit Rückflußverhinderer und Belüftungsventil einzubauen. Außerdem darf zum Anschluß des Gerätes nur der mitgelieferte Hochdruckschlauch verwendet werden. Das Gerät ist während der Inbetriebnahme hinreichend zu beaufsichtigen. Nach der jeweiligen Verwendung ist der Wasserzulauf zuverlässig abzusperren oder aber die Schlauchverbindung von der Innenanlage zu trennen. — Auch in den übrigen Versorgungsgebieten empfehlen wir eine hinreichende Beaufsichtigung, da außer dem Wasserzulaufschlauf auch verschiedene Schlauchverbindungen im Innern der Maschine einmal schadhaft werden können.

Wäsche vorbereiten:

Pflegekenn- zeichen:

Was bedeuten die Symbole?

Sortieren der Wäsche

1. Nach Pflegekenn- zeichen
2. Nach d. Verschmutzung
3. Nach der Farbe Neue Wäsche das erste Mal getrennt waschen, da diese oft einen Überschuß an Farbe enthält.

Vorbehandlung:

Taschen entleeren: In der Wäsche verbliebene Metalistücke (Haar-, Büroklammern, Sicherheitsnadeln, Schrauben etc.) können Wäsche und Maschine beschädigen. Reißverschlüsse, Haken usw. schließen. Bei Gardinen Röllchen entfernen oder in einen Beutel binden. Nur Wolle mit „Superwash“-Ausrüstung in der Maschine im Feinwaschprogramm waschen.

Aime Scherowite Pure New Wool Pure Lane Tanger waschmaschinenfest durch Superwash

Waschen

95° Kochwäsche
Wäsche aus Baum- wolle, Leinen, Modal, Viskose, weiß oder ko- checht gefärbt.

60 Bunt- oder Heißwäsche Nicht kochechte Bunt-wäsche, Pflegeleicht-wäsche aus Baumwolle oder Baumwolle/Modal, Polyester/Baum-wolle oder Polyester/Modal.

40° Feinwäsche

Feinwäsche aus Woile, Seide, Modal, Viskose, Wäsche aus synthetischen Fasern (Polyacryl, Polyester und Polyamid). Handwäsche oder Feinprogramm.

Handwäsche

Derart ausgezeichnete Artikel dürfen nur einer Handwäsche bis 37°C unterzogen werden.

Nicht waschen

Die so gekennzeichneten Artikel dürfen nicht gewaschen werden. Allenfalls sind solche Artikel chemisch zu reinigen.

Bleichen

△ Dieses Symbol zeigt an, daß eine Chlorbleiche möglich ist.

Nicht chloren und auch keine chlorhaltigen Fleckputzmittel verwenden. Dem Fachmann übergeben.

Trocknen

Normale Trocknung ohne Einschränkung im Haushaltswäschetrockner möglich.

Schonende Trocknung bei niedriger Temperatur.

Nicht im Haushalts- wäschetrockner trock- nen.

Chemisch reinigen

Ⓐ Nicht waschen, in die
Chemisch-Reinigung
geben.
[NO TEXT]
O

Flecken:

Füllmengen:

Bügeln

Heiß bügeln (max. 200°C) = Stufe Baumwolle/Leinen. Bügelfeucht behandeln. Glanz- oder druckempfindliche Stücke mit Zwischentuch oder auf der Rückseite bügeln.

Mäßig heiß bügeln (max. 150°C) = Stufe Wolle, Seide, Polyester, Modal, Viskose. Unter mäßig feuchtem Zwischentuch bügeln oder Dampfbügeleisen verwenden. Starkes Pressen vermeiden, nicht verziehen.

Nicht heiß bügeln (max. 110°C) = Stufe Polyacryl, Polyamid, Acetat. Glanz- oder druckempfindliche Artikel notfalls mit trockenem Zwischentuch oder auf der Rückseite bügeln; nicht verziehen, nicht dampf-bügeln.

Nicht bügeln, da nicht mehr zu korrigierende Veränderungen des Wäschestückes zu erwarten sind.

1. Flecken möglichst entfernen, solange sie frisch sind.
2. Nicht alle Flecken können durch Waschen entfernt werden.

Kaffee-, Tee-, Obst-, Rotwein- und Stockflecken: Sind meist durch mehrmaliges Waschen mit einem bleichmittelhaltigem Waschmittel, oder durch Zugabe eines Bleichmittels (zB. ENKA) entfernbar.

Kugel- und Filzschreiber: Alkohol, Entfärber Klebstoffe, Harze: Azeton, Fleckbenzin Blut:

Einweichen in kaltem Wasser. Bei max. 60°C mit einem enzymhaltigen Waschmittel waschen.

Nutzen Sie die zulässigen Füllmengen aus, um am wirtschaftlichsten zu waschen.

Koch- und Buntwäsche: Kleine, leicht ver- schmutzte Wäschestücke bis 4 kg Trockenwäsche Normal verschmutzt bis 3,5 kg Trockenwäsche Kunstfaser und bügelfreie Wäsche 1,5 bis 2,5 kg Trockenwäsche Gardinen und Stores bis 1 kg Trockenwäsche

Durchschnittsgewichte lufttrockener Wäsche-stücke:

Ein Bettbezug komplett: 1200 bis 1600 g

Tischdecke: 300 bis 500 g Herrenhemd: 200 bis 250 g

Taschentuch: 20 bis 30 g

Frottierhandtuch: 150 bis 250 g

Ein gefüllter 10-I-Eimer enthält ca. 1 bis 1,5 kg Trockenwäsche.

Waschen

1

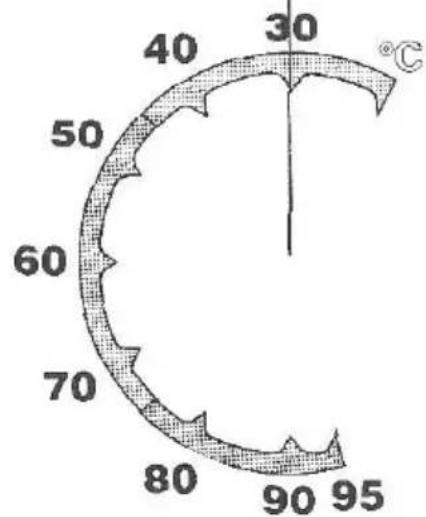

Temperatur- wähler

Der Temperaturwähler gibt Ihnen die Möglichkeit, von kalt—95°C jede gewünschte Temperatur einzustellen. Bitte beachten Sie die Pflegekennzeichen.

Unsere Angaben über die Temperatureinstellung sind nur unverbindliche Richtlinien.

Stellen Sie den Temperaturwähler bei heißer Maschine nicht zurück, sondern ändern Sie die Einstellung erst vor dem nächsten Waschgang.

		TEMPERATUR-WÄHLER	PROGRAM-WAHLER
KOCHWÄSCHE	intensivnormal	60-95°60-95°	11
PFLEGELEICHT	intensivnormal	30-60°30-60°	11
FEINWÄSCHEund GARDINEN		kalt-30°	3
SCHWEMMEN			4
SCHLEUDERN			5
NICHT SCHLEUDERN

2

Programm- wähler

Achtung: Knopf drücken, bevor Sie drehen! Stellen Sie den Programm-wähler auf das von Ihnen gewünschte Programm.

3

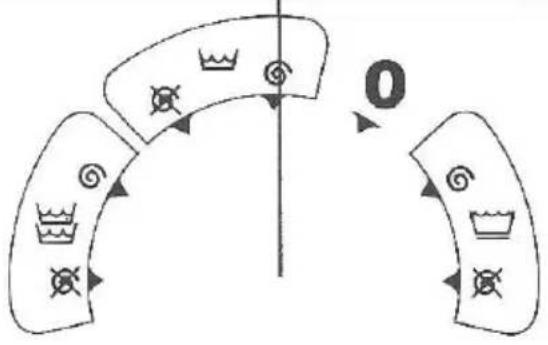

Haupt- schalter

Der Hauptschalter gibt Ihnen die Möglichkeit, zwischen

Normalprogramm

Normalprogramm mit Vorwäsche

Feinprogramm

zu wählen. Jedes dieser Programme kann beliebig mit Ⓞ oder ohne ⚙ Schleudergang gewählt werden. Im Normalprogramm mit Vorwäsche läuft diese im Bereich 1—2 ab.

Normal verschmutzte Haushaltswäsche sollte immer im Normal-programm gewaschen werden. Sie sparen bei gleichem Wascherfolg Wasser, Waschmittel und Energie.

ACHTUNG:

Stellen Sie nach jedem Waschgang den Haupt-schalter auf 0.

HAUPT-SCHALTER
∅			EQR	EQR

0 1 2 3 Thermostat 5 4

EU 442

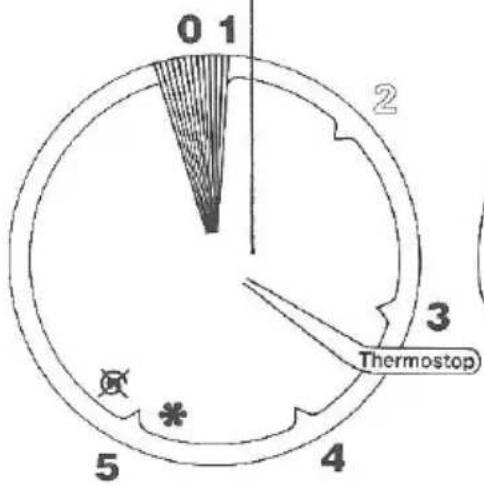

Programm- ablauf Waschen:

Normalprogramm:

Nach Einschalten des Hauptschalters dreht sich der Programmwahlknopf langsam im Uhrzeigersinn. Im Bereich 1—2 läuft, wenn vorgewählt, die Vorwäsche ab.

Bei Stellung 2 erfolgt (nur bei Vor- und Hauptwäsche) das Abpumpen der Wasch-lauge. Anschließend der Wasserzulauf für den Hauptwaschgang. Dabei wird das Hauptwaschmittel eingespült.

Von Stellung 2 bis 4 läuft der Hauptwaschgang ab, wobei in Stellung Thermo-stop fallweise die Trommel einige Male stehen bleibt.

Anschließend erfolgt die Laugenabkühlung und 5 Spülgänge. Im letzten Spülgang wird der Weichspüler eingespült.

Normal verschmutzte Haushaltswäsche sollte immer ohne Vorwäsche gewaschen werden. Sie sparen bei gleichem Wascherfolg Wasser, Waschmittel und Energie.

Als letzter Arbeitsgang erfolgt das Zentrifugieren. Eine Schleuderautomatik schaltet bei ungünstiger Wäschelage vom Schleudergang in den Waschgang zurück. Dieser Vorgang wiederholt sich, bis die Wäsche gleichmäßig verteilt ist.

Bei nicht Schleudern ✉ wird die Drehzahl kurz erhöht und der Programmwähler bleibt bei stehen.

Nach Beendigung des Programmablaufes ist aus Sicherheitsgründen die Fülltür ca. 2 Minuten blockiert.

Feinprogramm:

In diesem Programm wird beginnend bei Stellung 3, die Wäsche mit erhöhtem Wasserstand gereinigt, um größtmögliche Schonung der Textilien zu erreichen.

Programm- beispiele:

Diese Angaben sind Richtlinien, die Sie beliebig nach Bedarf abändern können.

	Temperatur-wähler	Programm-wähler	Haupt-schalter
Kochwäsche normal verschmutzt:	95°C	1		max. Füllmenge: - 4 kgWaschmittel zwischen die Wäsche
Kochwäsche stark verschmutzt:	95°C	1		max. Füllmenge: 3 kgVorwaschmittel zwischen die WäscheHauptwaschmittel in die WaschmitteleinspulkammerBei Stellung 2 erfolgt das Abpumpen und anschließend die Hauptwäsche.
Buntwäsche normal verschmutzt:	60°C	1		max. Füllmenge: - 4 kgWaschmittel zwischen die Wäsche
Buntwäsche stark verschmutzt:	60°C	1		max. Füllmenge: 3 kgVorwaschmittel zwischen die WäscheHauptwaschmittel in die Waschmittel-einspulkammer
Buntwäsche farb-empfindlich normal verschmutzt:	40°C	1		max. Füllmenge: - 4 kgWaschmittel zwischen die Wäsche
Buntwäsche farb-empfindlich stark verschmutzt:	40°C	1		max. Füllmenge: 3 kgVorwaschmittel zwischen die WäscheHauptwaschmittel in die Waschmitteleinspulkammer
Feinwäsche Gardinen normal verschmutzt:	kalt-30°C	3		max. Füllmenge: 2 kgWaschmittel zwischen die Wäsche
Feinwäsche Gardinen stark verschmutzt:	kalt-30°C	3	[KBH3]	max. Füllmenge: 1,5 kgWaschmittel zwischen die Wäsche

Waschmittel- dosierung in Becher

1 Becher = 70 Gramm

Die auf Waschmittelpaketen angegebenen Dosiermengen sind um 30% zu reduzieren!

Achtung: Zuviel

Waschmittel verursacht starke Schaumbildung und führt zum Überschäumen der Maschine.

Bei hartem Wasser (über 10° dH) können Sie einen Wasserenthärter (z. B. Calgon) verwenden. Sie benötigen dann nur die Waschmittelmenge des Weichwasserbereiches von 0–10° dH.

kgWäsche	leichtverschmutzt			normalverschmutzt			starkverschmutzt			beiWasserhärte
	ein-malig	Vor-wäsche	Haupt-wäsche	ein-malig	Vor-wäsche	Haupt-wäsche	ein-malig	Vor-wäsche	Haupt-wäsche
3-4	1	1/2	3/4	114	3/4	1	112	3/4	114	0-1.8 Millimol0-10° dH
2-3	3/4	1/4	3/4	1	1/2	3/4	114	1/2	1
1-2	1/2	1/4	1/2	3/4	1/4	3/4	1	1/2	3/4
3-4	134	3/4	114	2	1	112	214	1	134	1.8-3.6 Millimol10-20° dH
2-3	114	1/2	1	112	3/4	1	134	3/4	114
1-2	3/4	1/4	3/4	1	1/2	3/4	114	1/2	1
3-6	214	3/4	2	212	1	2	234	1	214	3.6-5.4 Millimol20-30° dH
2-3	112	1/2	112	134	3/4	112	2	3/4	134
1-2	1	1/4	1	114	1/2	1	112	3/4	1
3-4	234	114	212	3	112	214	314	112	212	5.4 Millimolüber 30° dH
2-3	134	3/4	112	2	1	112	214	1	134
1-2	214	1/2	114	112	3/4	114	134	3/4	112

Waschmittel- beigabe:

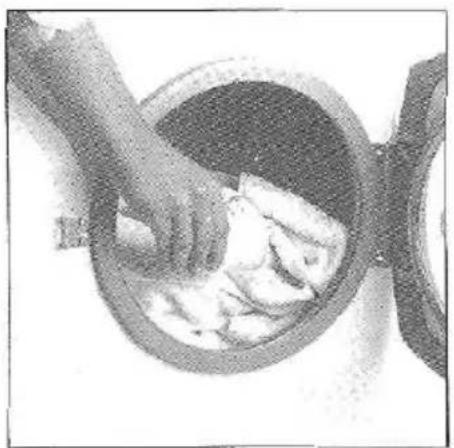

Bild 1: Vorwaschmittel zwischen die Wäsche. Achtung: Ohne Vorwäsche das Waschmittel immer zwischen die Wäsche füllen.

Bild 2: Hauptwaschmittel in die Einspülkammer.

Bild 3: Weichspülmittel in die Weichspülkammer. Kammer nie vollfüllen. Dosieranleitung des Herstellers beachten. In der Kammer bleibt immer etwas Wasser zurück.

Reinigung der Laugen- pumpe:

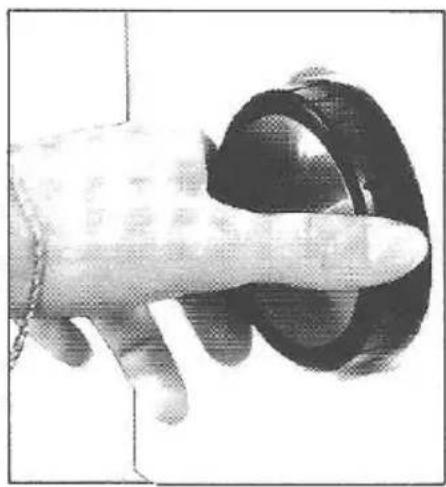

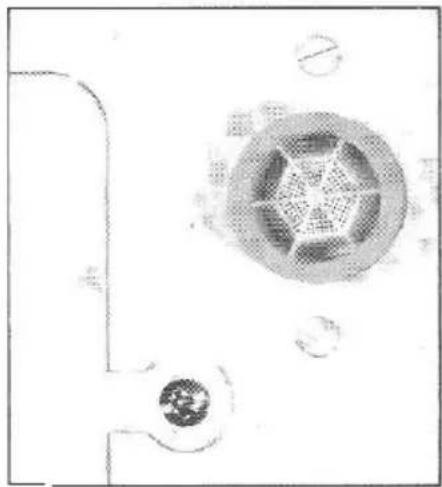

Reinigung des Zufluß- siebes:

1. Entleeren der Maschine: Abflußschlauch auf niedrigstes Bodenniveau bringen und aus-tretendes Wasser auffangen.

2. Öffnen der Laugen- pumpe: Griffstück drücken (Foto 1), um 90 Grad nach links drehen (Foto 2) und Laugen- pumpeneinsatz heraus- ziehen (Foto 3).

3. Laugenpumpeneinsatz reinigen und prüfen, ob sich der Pumpenflügel leicht drehen läßt. Sollte der Pumpenflügel blockiert sein, etwaige Fremdkörper (Zahnstocher, Büroklammern etc.) entfernen.

4. Verschließen: Laugenpumpeneinsatz in die Bajonettführung drücken und um 90 Grad bis zum Anschlag in Raste 2 nach rechts drehen.

Achtung: Unbedingt bis Raste 2 drehen. In Raste 1 läuft Wasser aus!

1. Wasser absperren
2. Zuflußschlauch abnehmen
3. Sieb herausziehen
4. Reinigen
5. Sieb einsetzen, Zuflußschlauch montieren.

Achtung: Sollte das Zuflußsieb häufig verlegt sein, ist es ratsam, einen zusätzlichen Filter vorzuschalten (im Handel erhältlich).

Waschpulver wird nicht oder schlecht eingespült:

Weichspülkammer mit Wasser gefüllt:

Wasserspuren am Boden:

1. Kein Strom in der Steckdose

2. Netzstecker nicht angesteckt

3. Fülltür nicht geschlossen

4. Wasserzulaufhahn nicht geöffnet

5. Wasserzulaufsieb verlegt

6. Hauptschalterstellung

7. Wäsche verteilt sich nicht

8. Maschine mit Wasser gefüllt

9. Kein Wasser

10. Saugheber verlegt

11. Schaumaustritt aus dem Überlauf

12. Schlauchverbindung

13. Sicherung tauschen

14. Netzstecker anstecken

15. Fülltür fest ver- schließen

16. Wasserzulaufhahn öffnen

17. Wasserzulaufsieb reinigen

18. Hauptschalter auf Ⓤ stellen

19. Wäsche entnehmen, auflockern und Maschine neu füllen

20. Laugenpumpe und Abfluß reinigen

21. Siehe Störung kein Wasser

22. Verschlußkappe am Saugheber entfernen und Rohr reinigen

23. Waschmitteldosierung vermindern

24. Zuflußschlauch überprüfen

Sollte keine dieser Maßnahmen Erfolg zeigen, fordern Sie bitte unseren Werkskundendienst unter Angabe von: Maschinentype, Gerätenummer (am Typenschild an der Rückwand ersichtlich) und Art der Störung an.

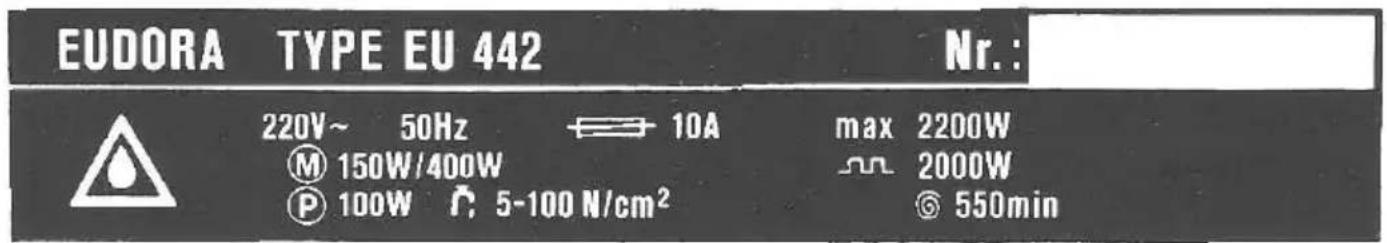

Typenschild

Gerätenummer

EUDORA TYPE EU 442 Nr.: 220V~ 50Hz 10A max 2200W M 150W/400W 2000W P 100W 5-100 N/cm² 550min

Made in Austria

Dieses Gerät dient ausschließlich zur Reinigung von Wäsche- und Bekleidungsstücken.
