Gerätetyp	Freistehende Waschmaschine
Modell	EU 442 S Sparmeister
Marke	Eudora
Abmessungen (H x B x T)	85 cm x 60 cm x 50 cm
Gewicht	ca. 70 kg
Anschlussspannung	230 V / 50 Hz
Anschlussleistung	2200 W
Fassungsvermögen	7 kg
Max. Schleuderdrehzahl	1200 U/min
Energieeffizienzklasse	A+++
Wasserverbrauch pro Waschgang	45 Liter
Jahresenergieverbrauch	175 kWh
Schleuderwirkungsklasse	B
Geräuschemission Waschen	54 dB(A)
Geräuschemission Schleudern	78 dB(A)
Programme	Baumwolle, Pflegeleicht, Feinwäsche, Wollprogramm, Schnellprogramm, Vorwäsche, Spülen+Schleudern, Nur Schleudern, Abpumpen
Startzeitvorwahl	Ja, bis 24 Stunden
Kindersicherung	Ja
Trommelreinigung	Ja, Programm
Wartung	Flusensieb regelmäßig reinigen
Lieferumfang	Waschmaschine, Bedienungsanleitung, Zulaufschlauch, Ablaufschlauch

Häufig gestellte Fragen - EU 442 S Sparmeister Eudora

Wie schließe ich die Waschmaschine an?

Schließen Sie den Zulaufschlauch an das Wasserhahn an und den Ablaufschlauch an den Siphon oder Abfluss. Stellen Sie sicher, dass die Maschine waagerecht steht und die Transportsicherungen entfernt wurden.

Welches Waschmittel soll ich verwenden?

Verwenden Sie für Ihre EU 442 S Sparmeister ein pulverförmiges oder flüssiges Waschmittel für Frontlader. Beachten Sie die Dosierempfehlungen des Herstellers und die Wasserhärte.

Wie reinige ich das Flusensieb?

Öffnen Sie die untere Klappe, drehen Sie den Filterdeckel gegen den Uhrzeigersinn und ziehen Sie das Sieb heraus. Reinigen Sie es unter fließendem Wasser und setzen es wieder ein.

Was bedeutet der Fehlercode E10?

Der Fehlercode E10 weist auf ein Problem mit der Wasserzufuhr hin. Prüfen Sie, ob der Wasserhahn vollständig geöffnet ist und der Zulaufschlauch nicht geknickt ist.

Kann ich das Programm vorzeitig beenden?

Ja, drehen Sie den Programmwahlschalter auf die Position 'Aus' und warten Sie einige Sekunden. Danach können Sie die Tür öffnen, falls der Wasserstand niedrig genug ist.

Wie starte ich den Selbstreinigungsmodus?

Wählen Sie das Programm Trommelreinigung (falls vorhanden) oder führen Sie einen Kochwaschgang bei 90 °C mit einem leeren Waschmittelfach durch.

Was mache ich bei starken Vibrationen?

Stellen Sie sicher, dass die Maschine waagerecht steht und die Füße fest auf dem Boden aufliegen. Entfernen Sie die Transportsicherungen, falls noch vorhanden.

Wie kann ich Energie sparen?

Nutzen Sie die Startzeitvorwahl für günstige Stromzeiten, waschen Sie bei möglichst niedrigen Temperaturen und füllen Sie die Maschine voll aus.

Was tun, wenn die Maschine nicht schleudert?

Prüfen Sie, ob der Flusensieb verstopft ist oder die Unwucht durch eine ungleiche Beladung verursacht wird. Verteilen Sie die Wäsche gleichmäßig.

Wie wechsle ich die Türdichtung?

Trennen Sie die Maschine vom Strom. Entfernen Sie die alte Dichtung, indem Sie die Klemmen lösen. Setzen Sie die neue Dichtung ein und befestigen Sie die Klammern wieder. Für eine genaue Anleitung beachten Sie die Bedienungsanleitung.

BEDIENUNGSANLEITUNG EU 442 S Sparmeister Eudora

Aufstellungs- und Anschluß- anleitung.

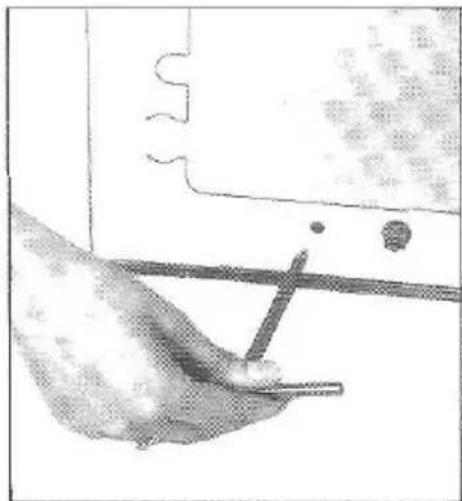

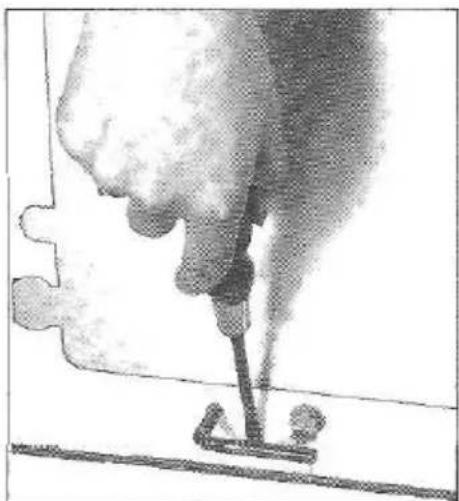

Transportsicherung unbedingt vor Inbetriebnahme entfernen! (Bild 1–3)

Der Aufstellungsplatz muß waagrecht sein. Sollte der Boden stark uneben sein, kann im Lieferwerk eine Bodenschiene bestellt werden.

Nicht auf schwingende Holzböden stellen! Die Maschine ist auf Rollen fahrbar und schwingt daher während des Schleuderns seitlich aus.

Es ist daher links und rechts ein Mindestabstand von 3cm zu anderen Gegenständen einzuhalten. Die Maschine muß auf den Laufrollen unbedingt frei beweglich sein, andernfalls übernehmen wir für daraus entstehende Schäden keine Haftung.

Ein Tip!

Schreiben Sie die Gerätenummer Ihrer Maschine ab und tragen Sie diese auf Seite 17 ein. Sie ersparen sich im Störungsfall das Suchen der Gerätenummer.

Wasser- schäden vermeiden:

Wechselstrom 220V, 50 Hz Anschlußwert 2,2 kW Der Anschluß darf nur an eine mit 10 A abgesicherte Schutzkontaktsteckdose erfolgen.

Das Gerät darf nur in einem frostsicheren Raum aufgestellt werden. Der Automat ist ausschließlich für den Kaltwasseranschluß bestimmt.

Für den Anschluß ist der mitgelieferte Hochdruckschlauch (samt Holländer ^3/_4 ") zu verwenden. Ist dieser Schlauch zu kurz, so ist ein impulsgeprüfter Hochdruckschlauch mit geeignetem Holländer zu verwenden.

Ist kein eigener Wasseranschluß für die Waschmaschine vorhanden, so kann mit einer „Nito“-Kupplung an einem vorhandenen Kaltwasseranschluß am Waschbecken, Badewanne etc. das Gerät jederzeit angesteckt werden (im Handel erhältlich).

Am Durchlauferhitzer ist ein Anschluß nicht möglich, da dieser platzen könnte.

Der Waschautomat ist für einen Wasserleitungsdruck von 1–10 bar eingerichtet. Bei einem Druck über 10 bar ist ein Druckreduzierventil in die Wasserleitung einzubauen. Bei einem Druck von weniger als 1 bar muß der Durchflußmengenregler hinter dem Zulaufsieb (im Wasseranschluß der Maschine) entfernt werden.

1. Schlauchanschlüsse auf Dichtheit prüfen.
2. Das Gerät ist während des Betriebes hinreichend zu beaufsichtigen.
3. Nach Beendigung des gesamten Waschvorganges ist der Wasserzufluß zuverlässig abzusperren oder der Wasserzuflußschlauch von der Maschine zu trennen.
4. Zuflußschlauch einmal jährlich kontrollieren.

Für alle entstehenden Wasserschäden ist der Besitzer haftbar.

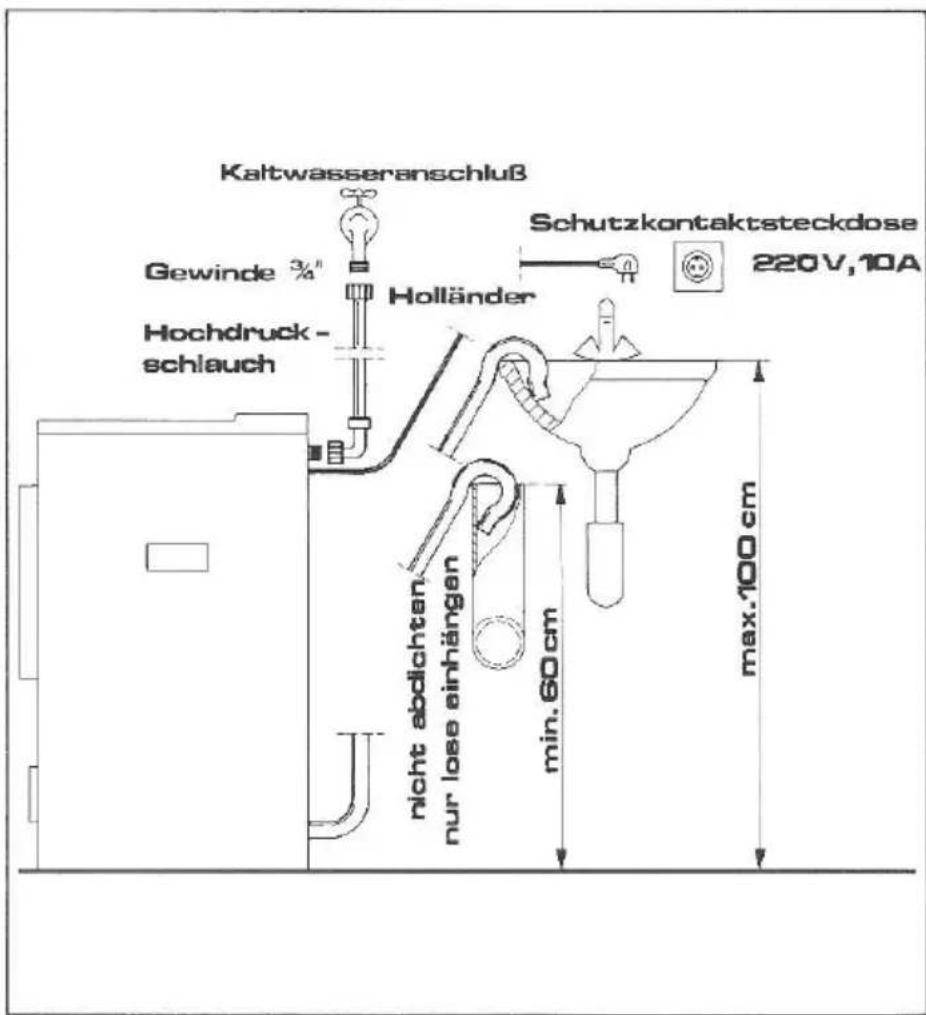

Wasser- und E-Anschluß:

Wasser- Abfluß:

Kaltwasseranschluß Gewinde 3/4" Hochdruck- schlauch Holländer Schutzkontaktsteckdose 220V,10A nicht abdichten nur lose einhängen min.60cm max.100cm

Um einen einwandfreien Wasserabfluß zu gewährleisten, muß der Abflußschlauch knickfrei verlegt werden. Der Abflußschlauch muß mindestens 60, höchstens jedoch 100 cm über dem Niveau, auf dem die Maschine steht, eingehängt werden. Der Krümmer des Abflußschlauches dient zum Einhängen in Badewannen, Waschbecken etc.

Eine dichte Verbindung zwischen Abflußschlauch und einem nicht belüfteten Abflußrohr oder -schlauch ist nicht gestattet, da eine solche Anordnung ein Absaugen der Waschlauge ermöglicht. Der Anschluß an einen belüfteten Abfluß ist möglich.

Reicht zur vorhandenen Abflußmöglichkeit die Schlauchlänge nicht aus, ist ein Schlauch oder Rohrstück mit größerem Durchmesser so zu verlegen, daß der Krümmer des Abflußschlauches am höchsten Punkt liegt.

ACHTUNG: (gilt nur für Raum Wien)

Im Versorgungsgebiet der Wiener Stadtwerke bitte nachstehende Verordnung zu beachten: Laut Verordnung des Magistrates der Stadt Wien, Abt. 31, ist in der Kaltwasserzuleitung gemäß § 18 Abs. 3 ein Handabsperrventil mit Rückflußverhinderer und Belüftungsventil einzubauen. Außerdem darf zum Anschluß des Gerätes nur der mitgelieferte Hochdruckschlauch verwendet werden. Das Gerät ist während der Inbetriebnahme hinreichend zu beaufsichtigen. Nach der jeweiligen Verwendung ist der Wasserzulauf zuverlässig abzusperren oder aber die Schlauchverbindung von der Innenanlage zu trennen. — Auch in den übrigen Versorgungsgebieten empfehlen wir eine hinreichende Beaufsichtigung, da außer dem Wasserzulaufschlauf auch verschiedene Schlauchverbindungen im Innern der Maschine einmal schadhaft werden können.

Wäsche vorbereiten:

Pflegekenn- zeichen:

Was bedeuten die Symbole?

Sortieren der Wäsche

1. Nach Pflegekenn- zeichen
2. Nach d. Verschmutzung
3. Nach der Farbe Neue Wäsche das erste Mal getrennt waschen, da diese oft einen Überschuß an Farbe enthält.

Vorbehandlung:

Taschen entleeren: In der Wäsche verbliebene Metalistücke (Haar-, Büroklammern, Sicherheitsnadeln, Schrauben etc.) können Wäsche und Maschine beschädigen. Reißverschlüsse, Haken usw. schließen. Bei Gardinen Röllchen entfernen oder in einen Beutel binden. Nur Wolle mit „Superwash“-Ausrüstung in der Maschine im Feinwaschprogramm waschen.

Aime Scherowite Pure New Wool Pure Lane Tanger waschmaschinenfest durch Superwash

Waschen

95° Kochwäsche
Wäsche aus Baum- wolle, Leinen, Modal, Viskose, weiß oder ko- checht gefärbt.

60 Bunt- oder Heißwäsche Nicht kochechte Bunt-wäsche, Pflegeleicht-wäsche aus Baumwolle oder Baumwolle/Modal, Polyester/Baumwolle oder Polyester/Modal.

40° Feinwäsche

Feinwäsche aus Woile, Seide, Modal, Viskose, Wäsche aus synthetischen Fasern (Polyacryl, Polyester und Polyamid). Handwäsche oder Feinprogramm.

Handwäsche

Derart ausgezeichnete Artikel dürfen nur einer Handwäsche bis 37°C unterzogen werden.

Nicht waschen

Die so gekennzeichneten Artikel dürfen nicht gewaschen werden. Allenfalls sind solche Artikel chemisch zu reinigen.

Bleichen

△ Dieses Symbol zeigt an, daß eine Chlorbleiche möglich ist.

Nicht chloren und auch keine chlorhaltigen Fleckputzmittel verwenden. Dem Fachmann übergeben.

Trocknen

Normale Trocknung ohne Einschränkung im Haushaltswäschetrockner möglich.

Schonende Trocknung bei niedriger Temperatur.

Nicht im Haushalts- wäschetrockner trock- nen.

Chemisch reinigen

Ⓐ Nicht waschen, in die
Chemisch-Reinigung
geben.
[NO TEXT]
O

Flecken:

Füllmengen:

Bügeln

Heiß bügeln (max. 200°C) = Stufe Baumwolle/Leinen. Bügelfeucht behandeln. Glanz- oder druckempfindliche Stücke mit Zwischentuch oder auf der Rückseite bügeln.

Mäßig heiß bügeln (max. 150°C) = Stufe Wolle, Seide, Polyester, Modal, Viskose. Unter mäßig feuchtem Zwischentuch bügeln oder Dampfbügeleisen verwenden. Starkes Pressen vermeiden, nicht verziehen.

Nicht heiß bügeln (max. 110°C) = Stufe Polyacryl, Polyamid, Acetat. Glanz- oder druckempfindliche Artikel notfalls mit trockenem Zwischentuch oder auf der Rückseite bügeln; nicht verziehen, nicht dampf-bügeln.

Nicht bügeln, da nicht mehr zu korrigierende Veränderungen des Wäschestückes zu erwarten sind.

1. Flecken möglichst entfernen, solange sie frisch sind.
2. Nicht alle Flecken können durch Waschen entfernt werden.

Kaffee-, Tee-, Obst-, Rotwein- und Stockflecken: Sind meist durch mehrmaliges Waschen mit einem bleichmittelhaltigem Waschmittel, oder durch Zugabe eines Bleichmittels (zB. ENKA) entfernbar.

Kugel- und Filzschreiber: Alkohol, Entfärber Klebstoffe, Harze: Azeton, Fleckbenzin Blut:

Einweichen in kaltem Wasser. Bei max. 60°C mit einem enzymhaltigen Waschmittel waschen.

Nutzen Sie die zulässigen Füllmengen aus, um am wirtschaftlichsten zu waschen.

Koch- und Buntwäsche: Kleine, leicht ver- schmutzte Wäschestücke bis 4 kg Trockenwäsche Normal verschmutzt bis 3,5 kg Trockenwäsche Kunstfaser und bügelfreie Wäsche 1,5 bis 2,5 kg Trockenwäsche Gardinen und Stores bis 1 kg Trockenwäsche

Durchschnittsgewichte lufttrockener Wäsche- stücke:

Ein Bettbezug komplett: 1200 bis 1600 g

Tischdecke: 300 bis 500 g Herrenhemd: 200 bis 250 g

Taschentuch: 20 bis 30 g

Frottierhandtuch: 150 bis 250 g

Ein gefüllter 10-I-Eimer enthält ca. 1 bis 1,5 kg Trockenwäsche.

Waschen

1

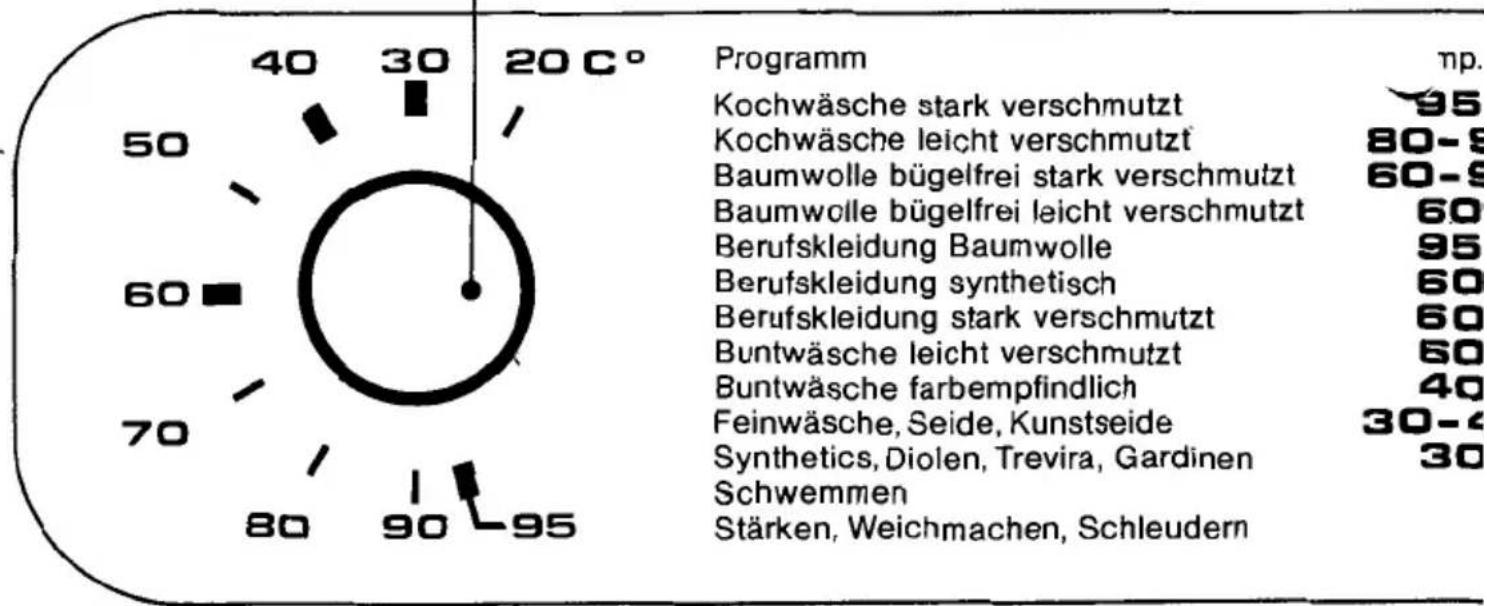

Temperatur- wähler

Der Temperaturwähler gibt Ihnen die Möglichkeit, von 20–95°C jede gewünschte Temperatur einzustellen. Bitte beachten Sie die Pflegekennzeichen.

Unsere Angaben über die Temperatureinstellung sind nur unverbindliche Richtlinien.

Stellen Sie den Temperaturwähler bei heißer Maschine nicht zurück, sondern ändern Sie die Einstellung erst vor dem nächsten Waschgang.

2 Programm- wähler

Achtung: Knopf drücken, bevor Sie drehen! Stellen Sie den Programmwähler auf das von Ihnen ge- schte Programm. Unsere Angaben am Programmschild sind Richtlinien, die Sie beliebig nach Bedarf abändern können.

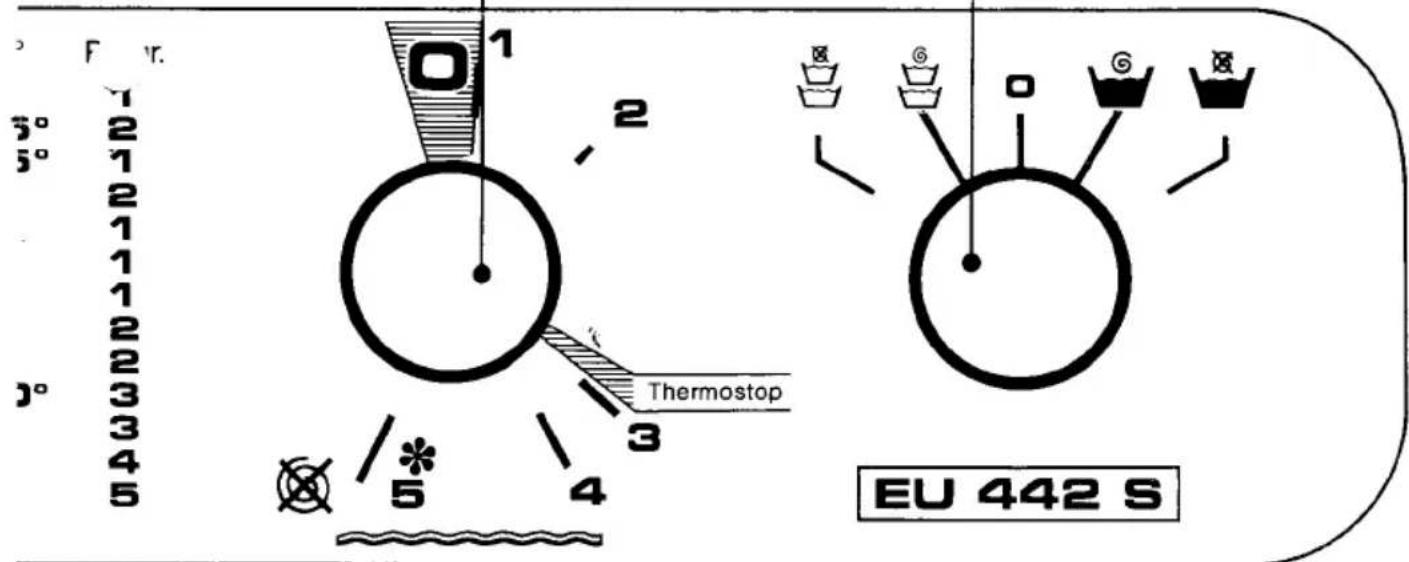

3 Haupt- schalter

Der Hauptschalter gibt Ihnen die Möglichkeit, zwischen

Normalwäsche und Vor- und Hauptwäsche zu wählen.

Für die Vor- und Hauptwäsche ist es erforderlich, den Programmwähler auf 1 zu stellen, da im Bereich 1–2 die Vorwäsche abläuft.

Normal verschmutzte Haushaltswäsche sollte immer ohne Vorwäsche gewaschen werden. Sie sparen bei gleichem Wascherfolg Wasser, Waschmittel und Energie.

Sie haben weiters die Möglichkeit, den Schleudergang abzustellen.

Stellen Sie nach jedem Waschgang den Haupt- schalter auf 0.

Vor- und Haupt- wäsche mit Schleudern

Vor- und Haupt- wäsche ohne Schleudern

Normalwäsche mit Schleudern

Normalwäsche ohne Schleudern

F 1 2 3° 2 5° 1 2 1 1 1 2 2 3° 3 3 4 5 / * 5 / 4 Thermostat EU 442 S

Programm- ablauf Waschen:

Programm- beispiele:

Nach Einschalten des Hauptschalters dreht sich der Programmknopf langsam im Uhrzeigersinn. Im Bereich 1–2 läuft, wenn vorgewählt, die Vorwäsche ab.

Bei Stellung 2 erfolgt (nur bei Vor- und Hauptwäsche) das Abpumpen der Wasch-lauge. Anschließend der Wasserzulauf für den Hauptwaschgang. Dabei wird das Hauptwaschmittel eingespült.

Von Stellung 2 bis Beginn Schwemmen läuft der Hauptwaschgang ab, wobei in Stellung Thermo-stop fallweise die Trommel einige Male stehen bleibt.

Anschließend erfolgt die Laugenabkühlung und 5 Spülgänge. Im letzten Spülgang wird der Weichspüler eingespült.

Normal verschmutzte Haushaltswäsche sollte immer ohne Vorwäsche gewaschen werden. Sie sparen bei gleichem Wascherfolg Wasser, Waschmittel und Energie.

Als letzter Arbeitsgang erfolgt das Zentrifugieren. Eine Schleuderautomatik schaltet bei ungünstiger Wäschelage vom Schleudergang in den Waschgang zurück. DieserVorgang wiederholt sich, bis die Wäsche gleichmäßig verteilt ist.

Bei nicht Schleudern ✉ wird die Drehzahl kurz erhöht und der Programmwähler bleibt bei ✉ stehen.

Nach Beendigung des Programmablaufes ist aus Sicherheitsgründen die Fülltür ca. 2 Minuten blockiert.

Kochwäsche normal verschmutzt:

Kochwäsche stark verschmutzt:

Kochwäsche leicht verschmutzt:

Buntwäsche normal verschmutzt:

Buntwäsche stark verschmutzt:

Temperatur-wähler	Programm-wähler	Haupt-schalter		Temperatur-wähler	Programm-wähler	Haupt-schalter
95°C max. Füllmenge: 3,5 kg Waschmittel zwischen die Wäsche	1		Buntwäsche leicht verschmutzt:	60°C max. Füllmenge: 4 kg Waschmittel zwischen die Wäsche	2
95°C max. Füllmenge: 3 kg Vorwaschmittel zwischen die Wäsche Hauptwaschmittel in die Waschmitteleinspülkammer Bei Stellung 2 erfolgt das Abpumpen und anschließend die Hauptwäsche.	1		Buntwäsche farb- empfindlich normal verschmutzt:	40°C max. Füllmenge: 3,5 kg Waschmittel zwischen die Wäsche	1
			Buntwäsche farb- empfindlich stark verschmutzt:	40°C max. Füllmenge: 3 kg Vorwaschmittel zwischen die Wäsche Hauptwaschmittel in die Waschmitteleinspülkammer	1
95°C max. Füllmenge: 4 kg Waschmittel zwischen die Wäsche	2		Buntwäsche farb- empfindlich leicht verschmutzt:	40°C max. Füllmenge: 4 kg Waschmittel zwischen die Wäsche	2	[6]
60°C max. Füllmenge: 3,5 kg Waschmittel zwischen die Wäsche Berufskleidung synthetisch Synthetics weiß	1		Feinwäsche Synthetics bunt stark verschmutzt:	30°C max. Füllmenge: 1,5 kg Waschmittel zwischen die Wäsche	2
60°C max. Füllmenge: 3 kg Vorwaschmittel zwischen die Wäsche Hauptwaschmittel in die Waschmittel-einspülkammer.	1		Feinwäsche Synthetics bunt normal verschmutzt:	30°C max. Füllmenge: 2 kg Waschmittel zwischen die Wäsche	2
			Gardinen leicht verschmutzt: (und Wolle mit Superwash-Ausrüstung)	20–30°C max. Füllmenge: 1,5 kg Waschmittel zwischen die Wäsche	3
			Gardinen stark verschmutzt:	20–40°C max. Füllmenge: 1 kg Waschmittel zwischen die Wäsche	2

Waschmittel- dosierung in Becher

1 Becher = 70 Gramm

Die auf Waschmittelpaketen angegebenen Dosiermengen sind um 30% zu reduzieren!

Achtung: Zuviel

Waschmittel verursacht starke Schaumbildung und führt zum Überschäumen der Maschine.

Bei hartem Wasser (über 10° dH) können Sie einen Wasserenthärter (z. B. Calgon) verwenden. Sie benötigen dann nur die Waschmittelmenge des Weichwasserbereiches von 0–10° dH.

kgWäsche	leichtverschmutzt			normalverschmutzt			starkverschmutzt			beiWasserhärte
	ein-malig	Vor-wäsche	Haupt-wäsche	ein-malig	Vor-wäsche	Haupt-wäsche	ein-malig	Vor-wäsche	Haupt-wäsche
3-4	1	1/2	3/4	114	3/4	1	112	3/4	114	0-1.8 Millimol0-10° dH
2-3	3/4	1/4	3/4	1	1/2	3/4	114	1/2	1
1-2	1/2	1/4	1/2	3/4	1/4	3/4	1	1/2	3/4
3-4	134	3/4	114	2	1	112	214	1	134	1.8-3.6 Millimol10-20° dH
2-3	114	1/2	1	112	3/4	1	134	3/4	114
1-2	3/4	1/4	3/4	1	1/2	3/4	114	1/2	1
3-6	214	3/4	2	212	1	2	234	1	214	3.6-5.4 Millimol20-30° dH
2-3	112	1/2	112	134	3/4	112	2	3/4	134
1-2	1	1/4	1	114	1/2	1	112	3/4	1
3-4	234	114	212	3	112	214	314	112	212	5.4 Millimolüber 30° dH
2-3	134	3/4	112	2	1	112	214	1	134
1-2	214	1/2	114	112	3/4	114	134	3/4	112

Waschmittel- beigabe:

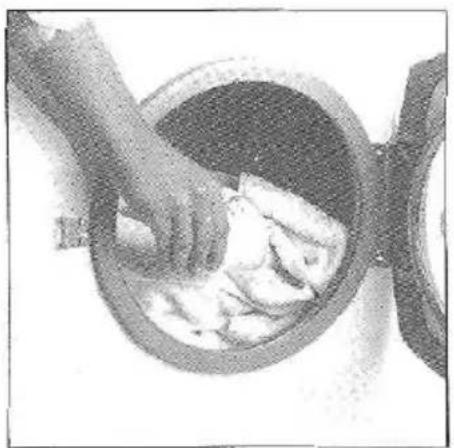

Bild 1: Vorwaschmittel zwischen die Wäsche. Achtung: Ohne Vorwäsche das Waschmittel immer zwischen die Wäsche füllen.

Bild 2: Hauptwaschmittel in die Einspülkammer.

Bild 3: Weichspülmittel in die Weichspülkammer. Kammer nie vollfüllen. Dosieranleitung des Herstellers beachten. In der Kammer bleibt immer etwas Wasser zurück.

Reinigung der Laugen- pumpe:

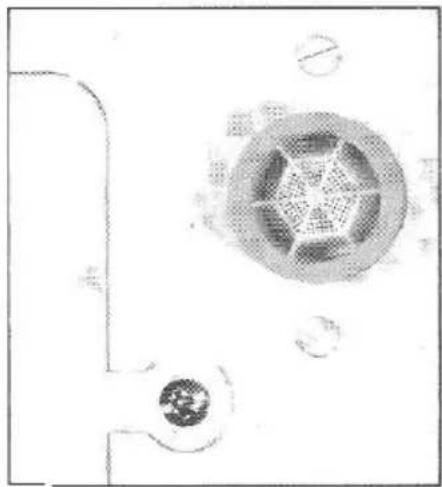

Reinigung des Zufluß- siebes:

1. Entleeren der Maschine: Abflußschlauch auf niedrigstes Bodenniveau bringen und aus-tretendes Wasser auffangen.

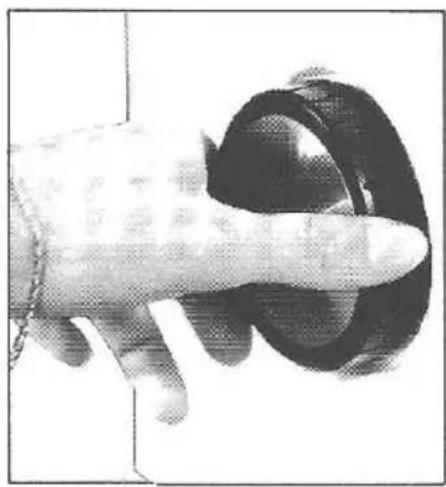

2. Öffnen der Laugen- pumpe: Griffstück drücken (Foto 1), um 90 Grad nach links drehen (Foto 2) und Laugen- pumpeneinsatz heraus- ziehen (Foto 3).

3. Laugenpumpeneinsatz reinigen und prüfen, ob sich der Pumpenflügel leicht drehen läßt. Sollte der Pumpenflügel blockiert sein, etwaige Fremdkörper (Zahnstocher, Büroklammern etc.) entfernen.

4. Verschließen: Laugenpumpeneinsatz in die Bajonettführung drücken und um 90 Grad bis zum Anschlag in Raste 2 nach rechts drehen.

Achtung: Unbedingt bis Raste 2 drehen. In Raste 1 läuft Wasser aus!

1. Wasser absperren
2. Zuflußschlauch abnehmen
3. Sieb herausziehen
4. Reinigen
5. Sieb einsetzen, Zuflußschlauch montieren.

Achtung: Sollte das Zuflußsieb häufig verlegt sein, ist es ratsam, einen zusätzlichen Filter vorzuschalten (im Handel erhältlich).

1. Kein Strom in der Steckdose
2. Netzstecker nicht angesteckt
3. Fülltür nicht geschlossen

Kein Wasser:

1. Wasserzulaufhahn nicht geöffnet
2. Wasserzulaufsieb verlegt

Schleudert nicht:

1. Hauptschalterstellung
2. Wäsche verteilt sich nicht

Waschpulver wird nicht oder schlecht eingespült:

1. Maschine mit Wasser gefüllt

2. Hauptschalterstellung

3. Kein Wasser

Weichspülkammer mit Wasser gefüllt:

1. Saugheber verlegt

2. Schaumaustritt aus dem Überlauf

3. Schlauchverbindung

4. Sicherung tauschen

5. Netzstecker anstecken
6. Fülltür fest ver- schließen

7. Fülltür in richtige Position bringen (S. 9)

8. Wasserzulaufhahn öffnen

9. Wasserzulaufsieb reinigen
10. Hauptschalter auf 📁 🌿 stellen
11. Wäsche entnehmen, auflockern und Maschine neu füllen
12. Laugenpumpe und Abfluß reinigen
13. Hauptschalter auf 🎨 🎨 stellen
14. Siehe Störung kein Wasser
15. Verschlußkappe am Saugheber entfer und beide Rohre reinigen
16. Waschmitteldosierung vermindern
17. Zuflußschlauch überprüfen

Wasserspuren am Boden:

Sollte keine dieser Maßnahmen Erfolg zeigen, fordern Sie bitte unseren Werkskundendienst unter Anne von: Maschinentype, Gerätenummer (am Typenschild an der Rückwand ersichtlich) und Art der Störung an.

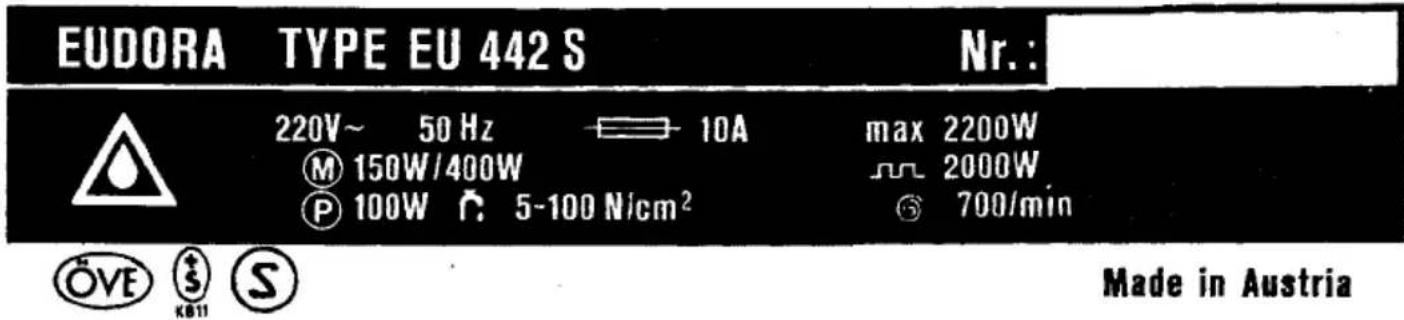

Typenschild

Gerätenummer

EUDORA TYPE EU 442 S Nr.: 220V~ 50 Hz 10A max 2200W M 150W/400W 2000W P 100W C: 5-100 N/cm² 700/min Made in Austria
