Produkttyp	Waschmaschine
Modell	EU 360
Marke	Eudora
Abmessungen (B x H x T)	ca. 60 cm x 85 cm x 60 cm
Gewicht	ca. 70 kg
Stromversorgung	230 V, 50 Hz
Energieeffizienzklasse	A++
Fassungsvermögen	7 kg
Schleuderdrehzahl	1200 U/min
Programme	Baumwolle, Pflegeleicht, Feinwäsche, Schnellwäsche, Vorwäsche, Spülen, Schleudern
Zusatzfunktionen	Startzeitvorwahl, Kindersicherung, Knitterschutz
Pflege und Reinigung	Trommel reinigen, Flusensieb säubern, Einlaufventil filterreinigen
Sicherheit	Überhitzungsschutz, Aquastopp, Unwuchtkontrolle
Ersatzteile und Reparatur	Ersatzteile über Fachhändler oder Kundendienst erhältlich
Allgemeine Informationen	Freistehend, Frontlader, Schleuderlautstärke: ca. 76 dB

Häufig gestellte Fragen - EU 360 Eudora

Wie reinige ich das Flusensieb?

Schalten Sie die Waschmaschine aus und ziehen Sie den Netzstecker. Öffnen Sie die Klappe unten rechts, drehen Sie das Sieb heraus und reinigen Sie es unter fließendem Wasser. Setzen Sie es wieder ein und schließen Sie die Klappe.

Was bedeutet der Fehlercode E01?

E01 zeigt ein Problem mit der Wasserzulauf an. Überprüfen Sie, ob der Wasserhahn geöffnet ist und der Zulaufschlauch nicht geknickt ist.

Wie starte ich ein Programm mit Zeitvorwahl?

Wählen Sie das gewünschte Programm aus, drücken Sie die Taste 'Startzeitvorwahl' und stellen Sie die gewünschte Verzögerung ein. Drücken Sie dann 'Start/Pause'.

Die Waschmaschine schleudert nicht richtig. Was tun?

Überprüfen Sie, ob die Wäsche gleichmäßig verteilt ist und die maximale Beladung nicht überschritten wurde. Reinigen Sie das Flusensieb und prüfen Sie den Ablaufschlauch auf Verstopfungen.

Wie entkalke ich die Waschmaschine?

Verwenden Sie einen handelsüblichen Entkalker für Waschmaschinen. Geben Sie die angegebene Menge in das Waschmittelfach und lassen Sie ein Leerprogramm bei 90 °C laufen.

Kann ich die Tür während des Waschgangs öffnen?

Ja, die Türverriegelung wird nach einigen Minuten aufgehoben, sobald die Temperatur unter 40 °C gesunken ist. Drücken Sie die 'Pause'-Taste und warten Sie.

Welches Waschmittel soll ich verwenden?

Verwenden Sie für die meisten Programme ein Colorwaschmittel oder Feinwaschmittel in Pulver- oder Flüssigform. Lesen Sie die Dosierungsanleitung auf der Verpackung.

Warum bleibt Wasser in der Trommel?

Dies kann daran liegen, dass der Ablaufschlauch verstopft oder geknickt ist. Reinigen Sie das Flusensieb und überprüfen Sie den Schlauch. Starten Sie ggf. das Abpumpen.

Wie reinige ich die Waschmittelschublade?

Entfernen Sie die Schublade, indem Sie die Sicherung drücken, und spülen Sie sie unter warmem Wasser aus. Trocknen Sie sie und setzen Sie sie wieder ein.

Die Maschine macht laute Geräusche. Was tun?

Prüfen Sie, ob die Maschine waagerecht steht, indem Sie die Füße einstellen. Entfernen Sie Transportsicherungen, falls noch vorhanden. Überprüfen Sie, ob sich Fremdkörper in der Trommel befinden.

BEDIENUNGSANLEITUNG EU 360 Eudora

AUFSTELLUNG	Sicherheitshinweise	2
	Gerätebeschreibung	3
	So entfernen Sie die Transportsicherung	4
	Anschluß und Aufstellung	4 - 6
BENUTZUNG	Programmwahl	6 - 9
	Drucktasten	8 - 9
	Sortieren der Wäsche	10
	So stellen Sie das Programm ein	10
	Die Anzeigeeinheit	11
	Erklärung der Anzeige der Programmsequenzen	12
	So verändern Sie die Anzahl der Spülgänge	13
	So verändern Sie den Wasserstand der Spülgänge	14
	Waschmitteldosierung und -beigabe	15
	Programmbeispiele	16
REINIGUNG
UND WARTUNG	Pflegehinweise	17
	Entkalken	17
	Reinigung des Zuflußsiebes	17
ALLGEMEINES	Störungsbehebung	18 - 20
	Notöffnen	18
	Notentleeren	18
	Reinigung der Laugenpumpe	18
	Fehlersymbole in der Anzeigeeinheit	19
	Fleckenentfernung	21
	Pflegekennzeichen	22
	Kurzanleitung	24

Sicherheitshinweise

Achtung

• Die Transportsicherung entfernen!
- Vor Inbetriebnahme die Bedienungsanleitung vollständig lesen
- Dieses Gerät dient ausschließlich der Reinigung von Wäsche- und Bekleidungsstücken aus textilem Gewebe, die mit Pflegekennzeichen versehen sind und muß vor unsachgemäßen, bestimmungs- und zweckwidrigen Zugriffen (z.B. Kinder) während des Betriebes geschützt werden.
• Die Waschmaschine ist während des Betriebes hinreichend zu beaufsichtigen.

Achtung

• Das Gerät darf in keiner Weise in seiner Konstruktion verändert werden.
• Nach der jeweiligen Verwendung ist der Wasserzulauf zuverlässig abzusperren.
• Schalten Sie die Waschmaschine nach jedem Waschgang mit dem Hauptschalter aus.

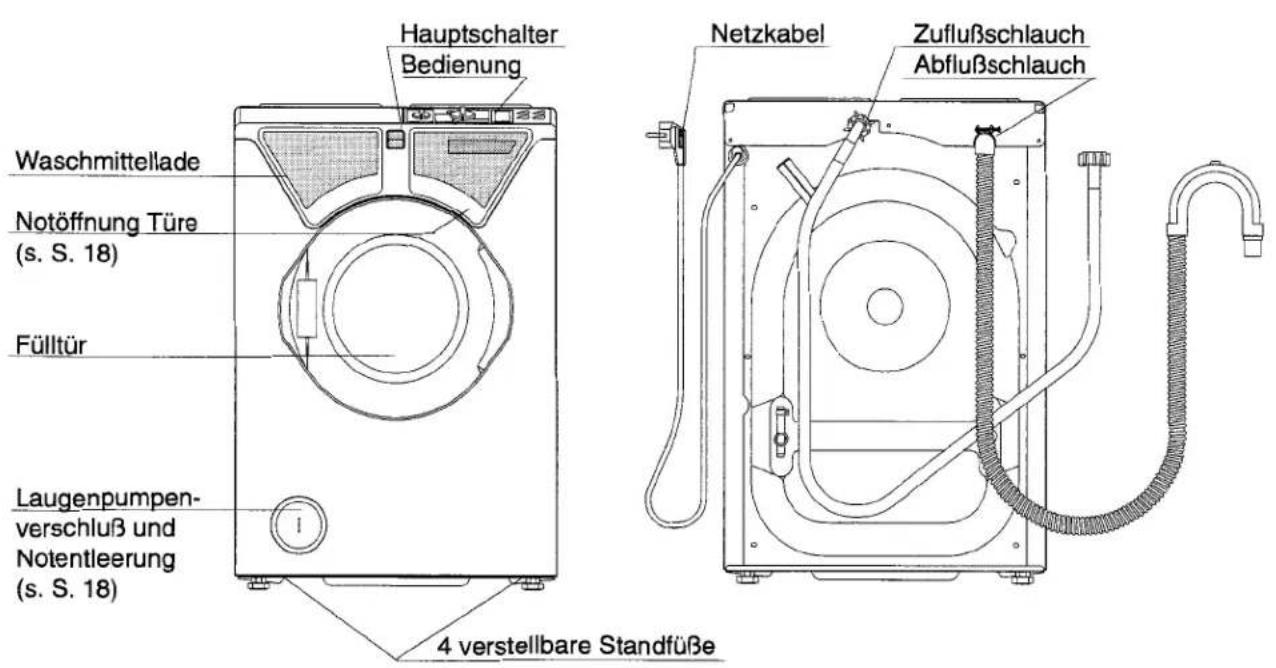

EU 360/10

Hauptschalter Bedienung Waschmittellade Notöffnung Türe (s. S. 18) Fülltür Laugenpumpenverschluß und Notentleerung (s. S. 18) 4 verstellbare Standfüße Netzkabel Zuflußschlauch Abflußschlauch

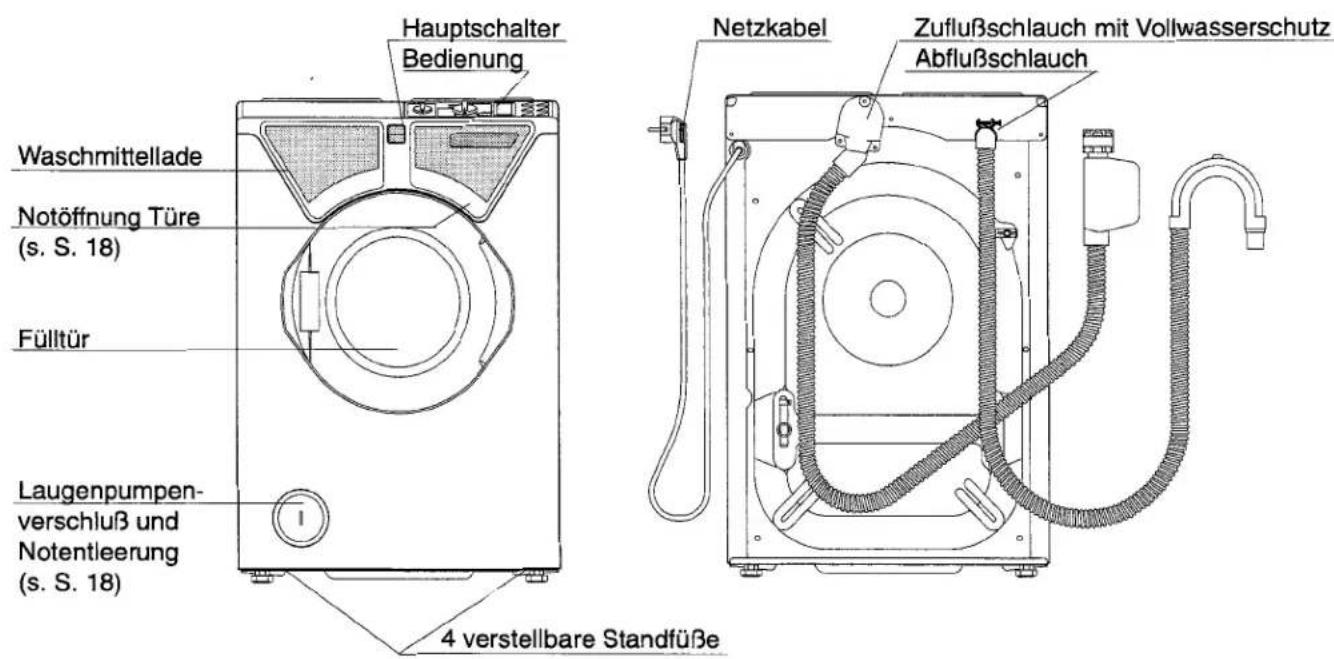

EU 361/10

Hauptschalter Bedienung Waschmittellade Notöffnung Türe (s. S. 18) Fülltür Laugenpumpenverschluß und Notentleerung (s. S. 18) 4 verstellbare Standfüße Netzkabel Zuflußschlauch mit Vollwasserschutz Abflußschlauch

So entfernen Sie die Transportsicherung

Die Transportsicherung unbedingt vor der Inbetriebnahme entfernen (Bild 1 - 3), sonst muß während des Betriebes mit Schäden am Gerät gerechnet werden.

- Beide Stangen aus der Verankerung lösen und herausziehen (Bild 1 und 2)

• die Öffnungen mit den dafür vorgesehenen Kunststoffkappen verschließen (Bild 3)
• Bei einem Transport des Gerätes (z.B. Umzug) ist ein Wiederherstellen der Transportsicherung erforderlich.
• Lassen Sie das Restwasser aus dem Gerät ab (siehe Notentleerung - S. 18)
• Das Gerät darf nur stehend und mit eingebauter Transportsicherung transportiert werden.

Elektrischer Anschluß

• Schutzkontaktsteckdose 230 V / 50 Hz
- Anschlußwert 2,2 kW
- Absicherung: eine mit mind. 10 A abgesicherte Schutzkontaktsteckdose

Achtung

- Bei Anwendung der Schutzmaßnahme „Fehlerstrom-Schutzschaltung“ (d.h. sowohl bei bereits in Ihrer Installation vorhandenem Fehlerstrom-Schutzschalter (FI-Schutzschalter) als auch bei Neuinstallation Ihrer Anlage) darf in Verbindung mit diesem Gerät nur ein pulsstromsensitiver Fehlerstrom-Schutzschalter vorgeschaltet werden.

Anschluß und Aufstellung

Die Tür zur Entnahme der Schläuche öffnen, dazu:

• die Maschine an das Stromnetz anschließen
- mit dem Hauptschalter einschalten, den Programmwähler auf „*“ drehen
- warten, bis in der Anzeigeeinheit „00“ zu blinken aufhört
- dann den Programmwähler auf „♀“ drehen

Wasseranschluß

• Das Gerät darf nur an Kaltwasser angeschlossen werden.
• Bei der Waschmaschine EU 361 ist der Zuflußschlauch mit Vollwasserschutz bereits montiert.
  Bevor Sie den Zuflußschlauch bei der Waschmaschine EU 360 montieren, müssen Sie die gelbe Schutzkappe vom Gewindeanschluß an der Geräterückseite abziehen. Den mitgelieferten Zuflußschlauch an den Wasserhahn und an den Gewindeanschluß an der Geräterückseite anschrauben.
• Der Wasserleitungsdruck muß zwischen 1 und 10 bar liegen. Bei höherem Druck ist der Waschmaschine ein Druckreduzierventil vorzuschalten. Beachten Sie die für Sie geltenden Vorschriften Ihres Wasserversorgungsunternehmens.
  • Dichtheit kontrollieren!

Wasserabfluß

• Den Abflußschlauch knickfrei verlegen.
• Den Abflußschlauch über den Rand des Spül- bzw Waschbeckens hängen. Die Schlauchkrümmung darf höchstens 1 m über dem Niveau, auf dem die Maschine steht, sein (damit der Wasserabfluß einwandfrei funktioniert).
• Fixieren Sie den Abflußschlauch mit dem beiliegenden Schlauchhalter. Ziehen Sie den Schlauchhalter bis zur Mitte der Schlauchkrümmung auf den Abflußschlauch und sichern Sie ihn gegen Abrutschen. Verwenden Sie eventuell einen Schlauchbeschwerer oder ein anderes geeignetes Mittel, um sicherzustellen, daß der Abflußschlauch nicht abrutschen kann.
• Der Anschluß des Abflußschlauches kann an jedem beliebigen Abflußsystem erfolgen. Der feste Anschluß des Abflußschlauches an den Geruchsverschluß Ihres Spül- oder Waschbeckens erfordert besondere Maßnahmen und sollte deshalb ausschließlich von einem Installateur ausgeführt werden.

Aufstellung und Inbetriebnahme

• Waagrecht auf ebenem, nicht schwingendem Boden.
• Die Maschine muß mit allen Schraubfüßen satt auf dem Boden stehen.
- Zum Ausrichten der Maschine je nach Bedarf einen oder mehrere Schraubfüße einstellen, dazu die jeweilige Kontermutter lockern.
- Nach dem Justieren der Schraubfüße die jeweilige Kontermutter in Pfeilrichtung wieder fest anziehen (mit einem Gabelschlüssel SW 17).
- Wasserhahn öffnen und Abflußschlauch kontrollieren.

Zuflußschlauch - EU 360

• Immer auf eine einwandfreie Schlauchführung achten, da sich jede Querschnittveränderung nachteilig auf die Funktion des Gerätes auswirkt.
  • Die Waschmaschine nur in einem frostfreien Raum aufstellen.
• Für alle entstehenden Wasserschäden, durch unsachgemäßen Gebrauch und durch Wartungsarbeiten von nicht gewerbsmäßig Befugten, ist der Besitzer haftbar.

Programmwahl

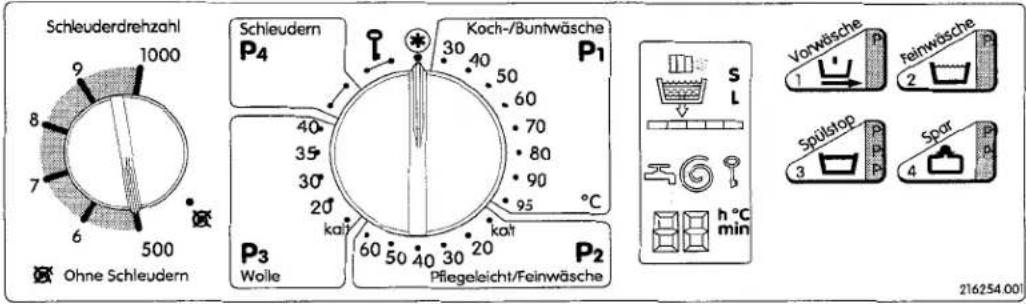

EU 360

Schleuderdrehzahl 1000 9 8 7 6 500 Ohne Schleudern Schleudern P4 Koch-/Buntwäsche 30 40 50 60 70 80 90 95 °C P1 40 35 30° 20° kalt P3 Wolle P2 Pflegeleicht/Feinwäsche S L h °C min Vorwäsche 1 2 Spilstop 3 4 216254.001 Feinwäsche Spur

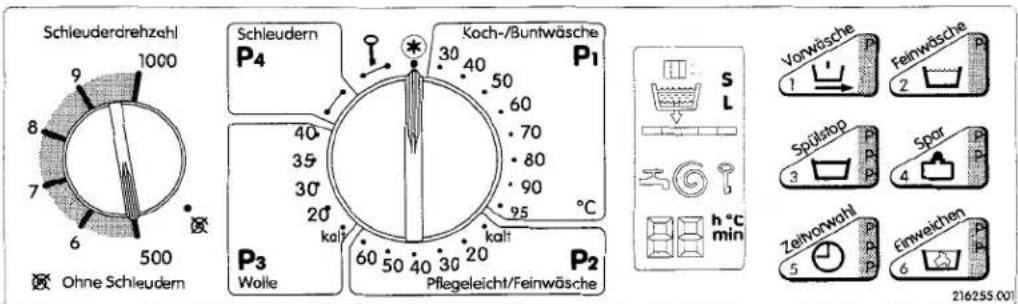

EU 361

Schleuderdrehzahl 1000 9 8 7 6 500 Ohne Schleudern Schleudern P4 Koch-/Buntwäsche 30 40 50 60 70 80 90 95 °C P3 Wolle P2 Pflegeleicht/Feinwäsche S L h °C min Vorwäsche 1 P 2 Feinwäsche Spülstop 3 P 4 Spar 5 P Zeinvorwahl 6 Einweichen 216255.001

7 6 One-Schulden

Hauptschalter

Der Hauptschalter ist immer zuerst zu betätigen. Anschließend sind dann die Programmeinstellungen zu machen.

Achtung: Schalten Sie die Waschmaschine nach jedem Waschgang mit dem Hauptschalter aus.

Schleuderdrehzahlregler:

Mit diesem Schalter erfolgt die Einstellung der Drehzahl für die Endschleuderphase. Die maximale Schleuderdrehzahl beträgt 1000 U/min. Wenn Sie ein Waschprogramm mit „Nicht Schleudern“ beenden wollen, dann stellen Sie den Schalter auf ☒.

Drucktasten

mit Vorwäsche • Taste 1 nur wirksam im Programmbereich P1

Durch Betätigung dieser Taste wird im Normal- oder Intensivprogramm eine Vorwäsche dazugeschaltet. In der Anzeigeeinheit erscheint 📁. Durch nochmaliges Drücken der Taste wird die Vorwäsche wieder weggeschaltet. In der Anzeigeeinheit erscheint 📁. Mit dieser Taste können Sie aber auch Programmabschnitte überspringen" (nach der Programmeinstellzeit). - Näheres siehe Seite 9.

erhöhter Wasserstand • Taste 2 nur wirksam im Programmbereich P2

Mit dieser Taste können Sie im Feinprogramm vom Normalwasserstand auf erhöhten Wasserstand umschalten (für sehr empfindliche Textilien, z.B. Gardinen). In der Anzeigeeinheit erscheint 🚗 . Durch nochmaliges Drücken der Taste kehrt das Programm wieder in den Normalwasserstand ( 🚗 ) zurück.

Spülstop • Taste 3 wirksam im Programmbereich P1, P2 und P3

Durch Drücken der Taste wird der Programmablauf im letzten Schwemmgang gestoppt. In der Anzeigeeinheit blinkt □. Durch nochmaliges Betätigen der Taste in der Programmeinstellzeit wird die Spülstopfunktion wieder aufgehoben. Bei angewählter Spülstopfunktion bleibt die Maschine im letzten Schwemmgang (vor dem Endschleudern) stehen, um einem Verknittern der Textilien entgegenzuwirken. Um das Programm fortzusetzen, drücken Sie die Taste 3 noch einmal.

Normal- / Spar- / Intensiv- oder Komponentenprogramm • Taste 4 nur wirksam im Programmbereich P1 und P2

Falls Sie zusätzlich zu der Taste 4 andere Tasten (z. B. Taste 1) aktivieren wollen, dann erst nachdem Sie die Einstellung der Taste 4 getätigt haben. Ausgangszustand ist immer das Normalprogramm.

• Drücken Sie die Taste einmal, haben Sie das Sparprogramm (= extra lange Hauptwäsche, Temperaturbegrenzung in P1 bei 60°C und in P2 bei 40°C) aufgerufen. In der Anzeigeeinheit erscheint „S“.
• Drücken Sie die Taste zweimal, haben Sie das Intensivprogramm (= verlängerte Hauptwäsche, freie Temperaturwahl) aufgerufen. In der Anzeigeeinheit erscheint „L“.
• Drücken Sie die Taste dreimal, haben Sie das Komponentenprogramm (verlängerte Hauptwäsche, freie Temperaturwahl, Wassereinspülung für Komponentenwaschmittel) aufgerufen. In der Anzeigeeinheit erscheint „ „“.

Drücken Sie die Taste ein viertes Mal, kommen Sie wieder in das Normalprogramm.

Überspringen (Abbrechen) von Programmabschnitten nach erfolgtem Programmstart wirksam in allen Programmbereichen

z. B.: Verkürzen der Spülgänge, vorzeitiges Beenden der Schleuderphase Durch Betätigen der Taste 1 können Sie Schritt für Schritt das eingestellte Waschprogramm vorzeitig beenden. Die Anzeigeeinheit informiert Sie über jeden Schritt.

Beachten Sie aber, daß die Maschine vor Ausführung des nächsten Schrittes immer den Sicherheitszustand herstellt,

das heißt: Wenn Sie z.B. die Hauptwäsche vorzeitig beenden möchten, wird zuerst abgepumpt, ggf. auch gekühlt.

nur bei EU 361

Startverzögerung • Taste 5 wirksam in allen Programmbereichen

Mit dieser Taste können Sie den Programmstart um 1 - 12 Stunden verschieben. Mit jedem Tastendruck wird die Zeit für die Startverzögerung um eine Stunde erhöht.

(In der Anzeigeeinheit wird die Startverzögerung in Stunden und Minuten abwechselnd angezeigt.)

Bei Überschreiten von 12 Stunden wird die Verzögerungszeit wieder auf „00 h“ gesetzt.

Einweichprogramm • Taste 6 nur wirksam im Programmbereich P1 und P2

Mit dieser Taste rufen Sie ein Kalt - Einweichprogramm mit anschließendem Spülgang auf. In der Anzeigeeinheit erscheint „ ✉ “ und „40 min“. Mit der Taste 5 können Sie die Einweichdauer in 10 - Minuten Schritten bis 12 Stunden verlängern.

Wollen Sie die Einweichzeit - Einstellung abbrechen, drücken Sie erneut die Taste 6. Sie kommen wieder in die Grundeinstellung „40 min“ zurück. Durch nochmaliges Betätigen der Taste 6 verlassen Sie den Einstellmodus des Einweichprogrammes. Nach Ablauf der Einweichzeit wird ein eingestelltes Waschprogramm automatisch gestartet.

Sortieren der Wäsche

Sortieren Sie die Wäsche

• nach dem Pflegekennzeichen
• nach dem Verschmutzungsgrad
• nach der Farbe

Neue Wäsche soll das erste Mai getrennt gewaschen werden, da diese oft einen Überschuß an Farbe enthält.

Nutzen Sie die zulässigen Füllmengen aus, um am wirtschaftlichsten zu waschen.

Ein Überbeladen der Waschtrommel sollte jedoch vermieden werden, da dadurch die Reinigungswirkung herabgesetzt wird.

So stellen Sie das Programm ein

Koch-/Buntwäsche 30 40 50 60 70 80 90 95 °C P1

Koch- und Buntwaschprogramm • P1 • 30 - 95°C

• Hauptschalter einschalten und Türe schließen
  • die Endschleuderdrehzahl wählen
• den Programmwähler im Bereich P1 auf die gewünschte Temperatur (lt. Pflegekennzeichen) stellen
• wenn gewünscht, Zusatzfunktionen einstellen (s. S. 8 - 9)

Hinweis:

Normal verschmutzte Haushaltswäsche sollte immer ohne Vorwäsche gewaschen werden. Sie sparen bei gleichem Wascherfolg Wasser, Waschmittel und Energie.

60 50 40 30 20 kalt Pflegeleicht/Feinwäsche P2

Feinwaschprogramm • P2 • bis 60°C

• Hauptschalter einschalten und Türe schließen
  • die Endschleuderdrehzahl wählen
• den Programmwähler im Bereich P2 auf die gewünschte Temperatur (lt. Pflegekennzeichen) stellen
• wenn gewünscht, Zusatzfunktionen einstellen (s. S. 8 - 9)

Wollprogramm • P3 • bis 40°C

• Hauptschalter einschalten und Türe schließen
• Es wird automatisch mit 500 U/min geschleudert, unabhängig von der eingestellten Endschleuderdrehzahl
• den Programmwähler im Bereich P3 auf die gewünschte Temperatur (lt. Pflegekennzeichen) stellen
• wenn gewünscht, Zusatzfunktion einstellen (s. S. 8 - 9)

Extra - Schleuderprogramm • P4

Ein Extra - Schleuderprogramm können Sie in Stellung P4 anwählen.

• Hauptschalter einschalten und Türe schließen
  • die Schleuderdrehzahl wählen
  • es ist keine Zusatzfunktion wählbar

Vorzeitiges Beenden bzw. Programmänderung

• Programmwähler immer zuerst auf Position „*“ drehen
• Beachten Sie auf Seite 9 „Überspringen (Abbrechen) von Programmabschnitten nach erfolgtem Programmstart“

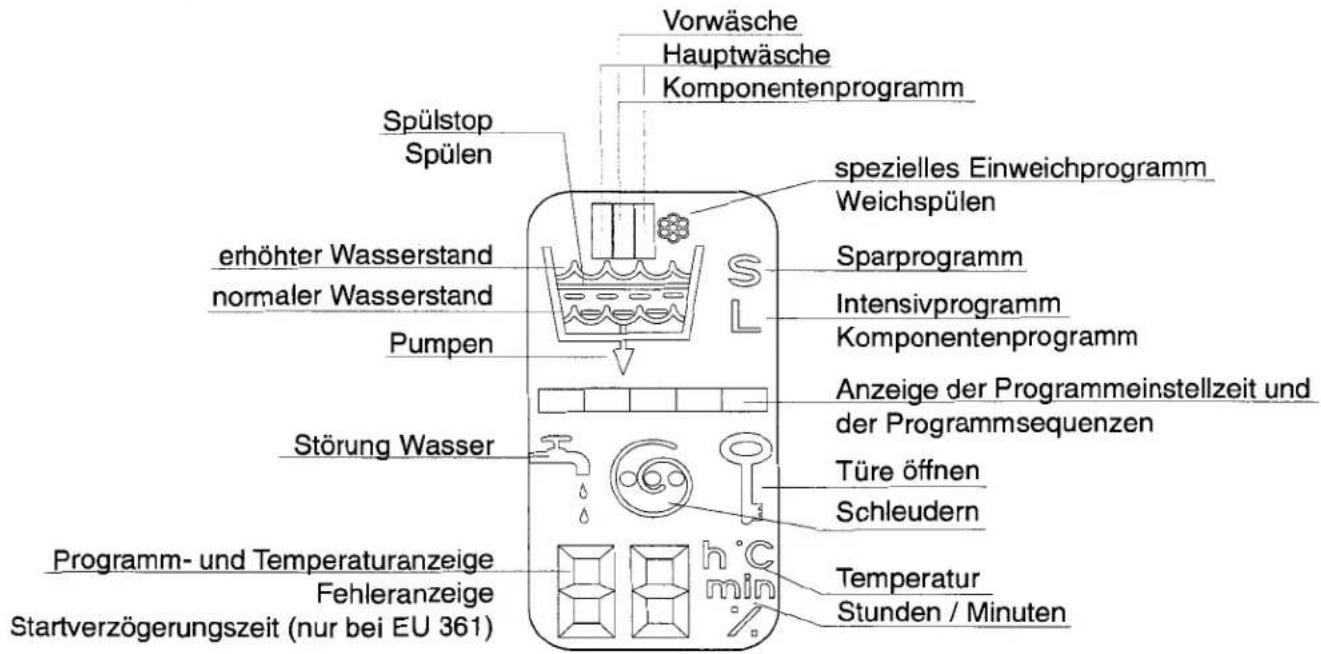

Die Anzeigeeinheit

Die Anzeigeeinheit informiert Sie während des Einstellens und anschließend im laufenden Programm über alle Funktionen. Für den Waschprozeß werden Waschsymbole verwendet.

Das Balkendiagramm zeigt die Programmeinstellzeit bzw. die Programmsequenzen an.

In der zweistelligen Sieben-Segment-Anzeige blinken abwechselnd das eingestellte Programm und die eingestellte Temperatur, bzw. wird die Startverzögerungszeit angezeigt (nur bei EU 361).

Vorwäsche Hauptwäsche Komponentenprogramm Spülstop Spülen erhöhter Wasserstand normaler Wasserstand Pumpen Störung Wasser Programm- und Temperaturanzeige Fehleranzeige Startverzögerungszeit (nur bei EU 361) spezielles Einweichprogramm Weichspülen Sparprogramm Intensivprogramm Komponentenprogramm Anzeige der Programmeinstellzeit und der Programmsequenzen Türe öffnen Schleudern Temperatur Stunden / Minuten

Die Symbole und ihre Bedeutung

Vorwäsche - normaler Wasserstand

Hauptwäsche - normaler Wasserstand

Hauptwäsche - erhöhter Wasserstand

Spülen

Spülstop

Schleudern

Anzeige der Programmeinstellzeit Anzeige der Programmsequenzen (s. Seite 12)

Sparprogramm

Intensivprogramm

Komponentenprogramm

Weichspülen

Pumpen

Türe öffnen

Programm- u. Temperaturanzeige Fehleranzeige Startverzögerungszeit (bei EU 361)

Erklärung der Anzeige der Programmsequenzen

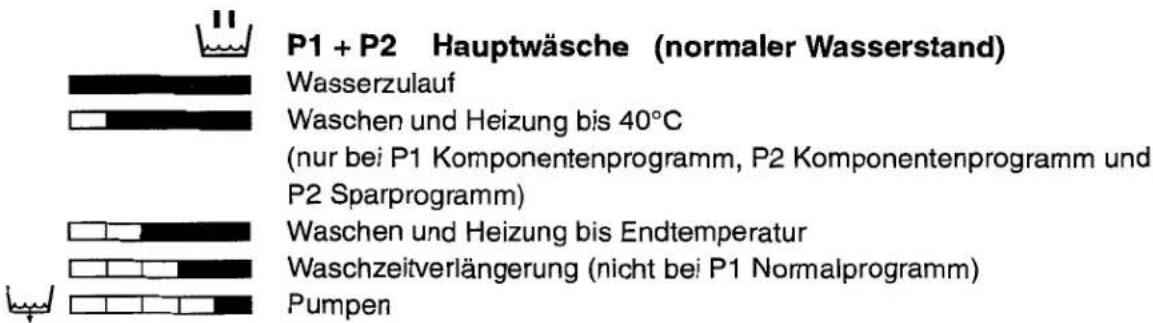

P1 + P2 Hauptwäsche (normaler Wasserstand) Wasserzulauf Waschen und Heizung bis 40°C (nur bei P1 Komponentenprogramm, P2 Komponentenprogramm und P2 Sparprogramm) Waschen und Heizung bis Endtemperatur Waschzeitverlängerung (nicht bei P1 Normalprogramm) Pumpen

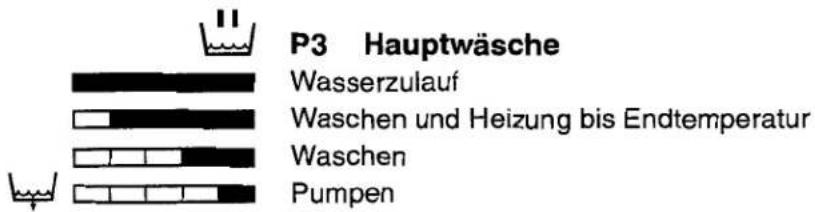

P3 Hauptwäsche Wasserzulauf Waschen und Heizung bis Endtemperatur Waschen Pumpen

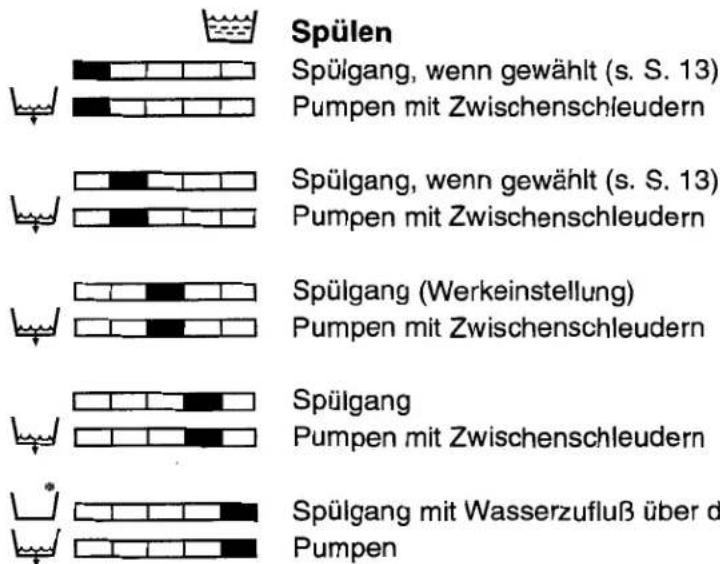

Spülen Spülgang, wenn gewählt (s. S. 13) Pumpen mit Zwischenschleudern Spülgang, wenn gewählt (s. S. 13) Pumpen mit Zwischenschleudern Spülgang (Werkeinstellung) Pumpen mit Zwischenschleudern Spülgang Pumpen mit Zwischenschleudern Spülgang mit Wasserzufluß über d Pumpen

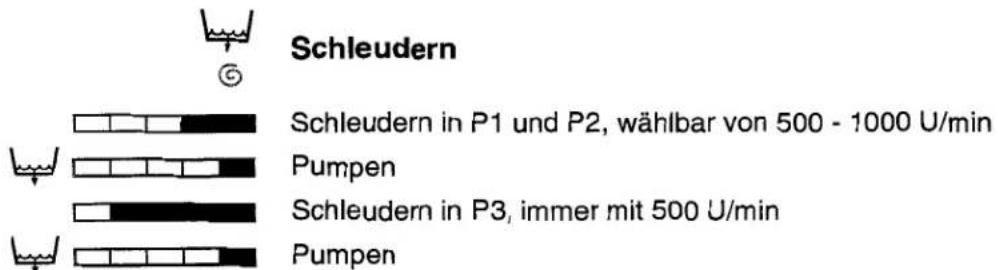

Schleudern Schleudern in P1 und P2, wählbar von 500 - 1000 U/min Pumpen Schleudern in P3, immer mit 500 U/min Pumpen

So verändern Sie die Anzahl der Spülgänge

Anzahl der Spülgänge

Werkseinstellung = 3 Spülgänge

Koch-, Bunt- und Feinwaschprogramm (P1 / P2):

mögliche Änderungen: Wasserhärtebereich I (0 - 10 ° dH)	4 - 5 Spülgänge
Wasserhärtebereich II (10 - 16 ° dH)	3 - 4 Spülgänge
Wasserhärtebereich III (über 16 ° dH)	2 - 3 Spülgänge

Wollprogramm (P3):

mögliche Änderungen: Wasserhärtebereich II (10 - 16 ° dH) 3 Spülgänge

Wasserhärtebereich III (über 16 ° dH) 2 Spülgänge

Verändern der Anzahl der Spülgänge

• Hauptschalter einschalten
- Programmwahlschalter auf „*“
- 3 Sekunden lang die Tasten 1 und 3 gleichzeitig drücken → In der Anzeigeeinheit blinkt „-“
- Programmwähler in den gewünschten Bereich P1, P2 oder P3 drehen → In der Anzeigeeinheit erscheint das gewünschte Programm und der aktuelle Stand (siehe Bild)
- mit jeder Betätigung der Taste 4 wird die Anzahl der Spülgänge erhöht bzw. reduziert.
→ Anzahl der eingestellten Spülgänge (= Balkensegmente) blinken
- 2 Sekunden lang die Taste 1 drücken und die Änderungen werden gespeichert → Die Balkensegmente hören auf zu blinken
- Den Programmwahlschalter auf Position „*“ drehen
- Programmwahl - siehe Seite 6 - 7

Beachten Sie, daß die Änderungen im jeweiligen Programm in der Maschine gespeichert bleiben.

Im normalen Programmablauf wird in der Anzeigeeinheit diese Änderung nicht mehr angezeigt.

Wenn Sie zur Werkeinstellung zurückkehren wollen, müssen Sie diese neu programmieren und speichern.

Abbrechen

- Sie können den Änderungsvorgang vor dem Speichern abbrechen, dazu drehen Sie den Programmwähler auf „*“.

2 Spülgänge

3 Spülgänge

4 Spülgänge

5 Spülgänge

So verändern Sie den Wasserstand der Spülgänge

Wasserstand für Spülgänge

Werkseinstellung: normal

Koch-, Bunt- und Feinwaschprogramm (P1 / P2):

mögliche Änderungen: Wasserhärtebereich I

erhöht

Wasserhärtebereich II und III

normal

Verändern des Wasserstandes für die Spülgänge

normal

erhöht

• Hauptschalter einschalten
- Programmwahlschalter auf „*“
- 3 Sekunden lang die Tasten 1 und 2 gleichzeitig drücken → In der Anzeigeeinheit blinkt „-“
- Programmwähler in den gewünschten Bereich P1 oder P2 drehen —> In der Anzeigeeinheit erscheint das gewünschte Programm und der aktuelle Wasserstand (siehe Bild)
- durch Betätigung der Taste 4 kann der Wasserstand erhöht bzw. reduziert werden. —> die Wellenlinien blinken
- 2 Sekunden lang die Taste 1 drücken und die Änderungen werden gespeichert → die Wellenlinien hören auf zu blinken
- Den Programmwahlschalter auf Position „*“ drehen
- Programmwahl - siehe Seite 6 - 7

Beachten Sie, daß die Änderungen im jeweiligen Programm in der Maschine gespeichert bleiben.

Im normalen Programmablauf wird in der Anzeigeeinheit diese Änderung nicht mehr angezeigt.

Wenn Sie zur Werkeinstellung zurückkehren wollen, müssen Sie diese neu programmieren und speichern.

Abbrechen

- Sie können den Änderungsvorgang vor dem Speichern abbrechen, dazu drehen Sie den Programmwähler auf „*“.

Waschmitteldosierung und -beigabe

Die benötigte Waschmittelmenge hängt ab von

• der Größe und Bauart Ihrer Waschmaschine
• der Wasserhärte
• der Art und Stärke der Verschmutzungen auf Ihren Textilien
• der Wäschemenge in der Trommel
  • dem Waschmitteltyp und der Waschmittelmarke

Überzeugen Sie sich daher vor der Waschmittelbeigabe, ob

• Sie das Fassungsvermögen der Trommel an Trockenwäsche ausgenützt haben —> dies hilft, Energie und Wasser zu sparen
• die Wäsche fettigen, schwer löslichen Schmutz oder starke Verfleckungen aufweist
• der Härtebereich der Waschmittel - Dosieranleitung mit der Wasserhärte übereinstimmt (Die Wasserhärte erfahren Sie vom Wasserwerk oder beim Gemeindeamt.)
• das von Ihnen verwendete Waschmittel für das gewählte Programm, die gewählte Temperatur und die zu waschenden Textilien geeignet ist.

Aktiver Umweltschutz

Ihre Waschmaschine ermöglicht es Ihnen 50% der Waschmittelmenge einzusparen, da

• Ihre Maschine mit einem Öko-Ventil ausgestattet ist
  (dieses verhindert den Waschmittelverlust über das Abwasser)
  • die Dosieranleitungen auf Waschmittelpackungen meistens für 5 kg Wäsche gelten
  —> die maximale Beladungsmenge Ihrer Maschine ist 3 kg Trockenwäsche.

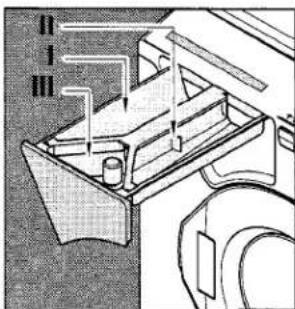

Kammer I

Vorwaschmittel

Bleichmittel bzw. Fleckensalz

Kammer II

Hauptwaschmittel

Basiswaschmittel

Kammer III

bei Bedarf: Weichspüler

• Ab dem Wasserhärtebereich II (10 - 16 °dH) ist die Verwendung eines zusätzlichen Enthärters sinnvoll. Sie benötigen dann nur mehr die Waschmittelmenge für den Härtebereich I (weiches Wasser 0 - 10 °dH).
• Sie brauchen keinen Weichspüler beigeben, wenn Sie die Textilien nach dem Waschen in einen Trockner geben.

Programmbeispiele

Diese Angaben sind Richtlinien für die angegebenen Füllmengen. Bei geringeren Füllmengen entsprechend weniger dosieren.

		Programm	Temperatur	Taste drücken	Waschmittelbeigabe	Füllmenge max. kg	Verbrauchswerte
							Zeit min	Energie kWh	Wasser I
	stark verschmutzte Kochwäsche mit Vorwäsche	P1	95°C	1 x	Kompaktwaschmittel-50% als die Herstellerang.*2/3 in Kammer I1/3 in Kammer II	3	120	1,3	55
	sehr stark verschm.Kochwäsche mit Vorwäsche	INTENSIV P1	95°C	2 x 1 x		2,5	130	1,35	50
	normal verschmutzte Kochwäsche	P1	95°C		Kompaktwaschmittel-50% als die Herstellerang.*in Kammer IIFüssigwaschmittel-50% als die Herstellerang.*direkt zur Wäsche	3	105	1,2	48
	leicht verschmutzteKochwäsche	SPARP1	60°C	1 x		3	110	0,7	40
	stark verfleckteKochwäsche	INTENSIV P1	95°C	2 x		2,5	115	1,25	45
	KochwäscheKomponentanprogr.	KOMPONENTEN P1	95°C	3 x	Komponentenwaschmittel-50% als die Herstellerang.*Enthärter direkt zur WäscheBasiswaschm. in Kammer IIBleichmittel bzw.Fleckensalz in Kammer I	3	110	1,25	48
	BuntwäscheKomponentenprogr.	KOMPONENTEN P1	60°C	3 x		3	100	0,7	48
	stark verschmutzteBuntwäsche mit Vorwäsche	P1	60°C	1 x	Kompaktwaschmittel-50% als die Herstellerang.*2/3 in Kammer I1/3 in Kammer II	3	110	0,7	55
	normal verschmutzteBuntwäsche	P1	60°C		Kompaktwaschmittel-50% als die Herstellerang.*in Kammer IIFüssigwaschmittel-50% als die Herstellerang.*direkt zur Wäsche	3	95	0,65	48
	farbempfindliche normal verschmutzteBuntwäsche	P1	40°C			3	75	0,3	48
	normal verschmutztePflegel.wäsche	P2	40°C		Feinwaschmittel-70% als die Herstellerang.*in Kammer IIFlüssigwaschmittel-70% als die Herstellerang.*direkt zur Wäsche	1,5	70	0,25	40
	Feinwäsche / Gardinen	P2	40°C	1 x		1,5	70	0,25	45
	Wolle	P3	30°C		Wollwaschmittel-70% als die Herstellerang.*in Kammer IIFüssigwaschmitteldirekt zur Wäsche	1	50	0,15	35
Einweichenmit Spülgang und anschl.Waschprogramm		P1/P2		1 x 1 x	Einweichwaschmitteldirekt zur Wäsche	3

* = bei Dosierangaben für 4 - 5 kg Trockenwäsche

Reinigungs- und Wartungsarbeiten

Achtung: Bei allen Reinigungs- und Wartungsarbeiten, sowie bei Störungsbehebungen ist vorher der Netzstecker zu ziehen und der Wasserhahn abzusperren!

Pflegehinweis

Von Zeit zu Zeit sollten Sie die Waschmittellade herausnehmen und von Waschmittelrückständen reinigen.

• die Anlagefeder eindrücken und die Lade ganz herausziehen
  • die Lade mit warmem Wasser reinigen
• die Saugheberkappe abziehen und ebenfalls mit warmen Wasser reinigen
• den Weichspülereinflußkanal gegebenenfalls mit einer Flaschenbürste reinigen und die Saugheberkappe wieder auf den Stutzen stecken.
• bei entfernter Lade kontrollieren, ob sich Waschmittelreste im Führungsschacht der Waschmittellade befindet - gegebenenfalls reinigen
• Gehäuse, Bedienelemente und Tür mit einem weichen Tuch reinigen

Bei richtiger Dosierung des Waschmittels ist ein Entkalken kaum erforderlich. Im Bedarfsfall nur Markenentkalkungsmittel mit Korrosionsschutz für Waschmaschinen verwenden.

Reinigung des Zuflußsiebes bei EU 360:

• Wasser absperren und Zuflußschlauch von der Maschine abschrauben
• Sieb herausziehen, reinigen
• Sieb einsetzen
• Zuflußschlauch montieren und Dichtheit überprüfen

Reinigung des Zuflußsiebes bei EU 361:

• Wasser absperren und Zuflußschlauch von der Maschine abschrauben
• den geteilten Sicherungsring aus der Überwurfmutter seitlich herausdrücken, Überwurfmutter abheben
  • das grobe Sieb abnehmen und reinigen
• Sieb wieder einsetzen, Überwurfmutter und Sicherungsring montieren
• Zuflußschlauch an den Wasserhahn anschrauben und Dichtheit überprüfen

Achtung: Bei allen Reinigungs- und Wartungsarbeiten, sowie bei Störungsbehebungen ist vorher der Netzstecker zu ziehen und der Wasserhahn abzusperren!

• mit dem Hauptschalter ausschalten
- Wenn sich noch Wasser in der Maschine befindet, dieses ablassen (Notentleerung). —> VORSICHT: Das Wasser kann noch heiß sein!
• die Trommel muß stillstehen
- unter der rechten oberen Abdeckung befindet sich eine Öffnung (siehe Bild). In dieser drücken Sie mit einem Kugelschreiber nach oben.
• die Tür springt auf

• die Abdeckscheibe der Verschlußkappe mit einer Münze öffnen und entfernen
• Ist der Schlauch nun in ganzer Länge entfaltet, kann das im Gerät angesammelte Wasser in ein Auffanggefäß abgelassen werden.
• Nach dem Versiegen des Wasserstrahls den Schlauch in beliebig geknickter Form in das Gehäuse zurückdrücken
  • mit der Abdeckscheibe verschließen

Die Reinigung der Laugenpumpe ist nur im Störungsfall notwendig, d.h. wenn die Fehlersymbole F2 oder F4 im Display angezeigt werden.

Reinigung der Laugenpumpe

Öffnen der Laugenpumpe (nur im entleerten Zustand des Gerätes).

• Griffstück drücken (Bild 1)

- um 45° nach links drehen (Bild 2), noch einmal drücken und weitere 45° nach links drehen

- den Laugenpumpeneinsatz herausziehen und reinigen (Bild 3)

- zum Verschließen den Laugenpumpeneinsatz 2x nach rechts drehen (drehen - drücken - drehen).

Fehlersymbole in der Anzeigeeinheit

i

- Türe schließen

F3 • Wasserzulauf überprüfen (zuwenig Wasserzufluß, Wasserhahn aufdrehen)
• Zuflußsieb reinigen (s. S.17)
- Hauptschalter ausschalten, ca. 10 Sekunden warten und wieder einschalten oder den Programmwähler auf „*“ - Stellung stellen
- Programm starten

F4 zu hoher Wasserstand beim Einschalten der Maschine

• warten, bis kein Wasser mehr abgepumpt wird oder ein Pendelzustand beim Abpumpen erreicht wird (hörbares Klicken)
• den Programmwähler auf „*“ - Stellung stellen
  • die Waschmaschine mit dem Hauptschalter ausschalten
• Abflußsystem und Laugenpumpe kontrollieren (s. S. 18)
  • Hauptschalter einschalten
• das Schleuderprogramm P4 starten (das restliche Wasser wird abgepumpt) oder eine Notentleerung durchführen (siehe Seite 18)
• Programm starten
  • tritt dieser Fehler nochmals auf

—> Wasserhahn schließen, Gerät ausstecken und den Kundendienst verständigen; eventuell Notentleerung durchführen (s. S. 18), Notöffnung betätigen (s. S. 18), Wäsche entnehmen.

F2 Waschlauge wird nicht oder zu langsam abgepumpt

• Hauptschalter ausschalten
- Laugenpumpe reinigen (siehe Seite 18)
- Wasserabfluß überprüfen (Abfluß verstopft?)
• Hauptschalter einschalten
- nach Behebung von F2 kann der Fehler F4 auftreten (wegen zu hohem Wasserstand in der Maschine) Fehlerbehebung von F4 durchführen

- Programm starten

• tritt der Fehler F2 nochmals auf

—> Wasserhahn schließen, Gerät ausstecken und den Kundendienst verständigen; eventuell Notentleerung durchführen (s. S. 18), Notöffnung betätigen (s. S. 18), Wäsche entnehmen

Achtung: Bei der Behebung folgender Fehler unbedingt das Gerät ausstecken und den Wasserhahn schließen.

Sollte der Waschautomat im Display fogenden Fehlercode anzeigen: F1, F5 - F8, F0, F II oder FC so kann dieser wie folgt gelöscht werden:

• Hauptschalter einschalten
- Programmwähler auf P2 kalt stellen
• Taste 2 und 3 gleichzeitig drücken

Tasten so lange drücken (ca. 3 sec), bis im Display „00“ erscheint.

Der Waschautomat kann durch Programmneustart wieder betrieben werden.

Achtung: Sollte wiederum ein Fehlercode angezeigt werden, so verständigen Sie bitte den Kundendienst; eventuell Notentleerung durchführen und Notöffnung betätigen (S. 18), Wäsche entnehmen.

Summer nur bei EU 361 Das Aqua - Sicherheitssystem hat angesprochen!

• Wasserhahn schließen
• Hauptschalter ausschalten
- Kundendienst verständigen; eventuell Notentleerung durchführen (s. S. 18), Notöffnung betätigen (s. S. 18), Wäsche entnehmen.

Störungsbehebung

Störungen	mögliche Ursachen	Beseitigung
Trommel steht, keine Funktion	keine Stromversorgungkein Programm gewähltTüre nicht geschlossen	Netzanschluß und Sicherungen kontrollierenProgramm einstellen (siehe S. 10)Türe neu schließen
Maschine wandert, steht nicht fest	steht nicht satt auf dem Boden	Maschine genau ausrichten - siehe Aufstellung S. 5
Schleudert nicht	Drehzahlschalter auf die Wäsche verteilt sich nicht	gewünschte Drehzahl einstellenbei ungünstiger Wäschelage unterbricht die automatische Unwucht-erkennung den Schleudervorgang und schaltet kurz in den Waschgang zurück; verteilt sich die Wäsche nach mehreren Versuchen nicht, wird das Programm ohne Schleudern beendet.→ Wäsche entnehmen, auflockern, neu einfüllen und das Schleuder-programm P4 starten
Waschmittel wird nicht oder schlecht eingespült	Waschmittelklumpen in der Lade falsche Programmeinstellung	Reinigen der Waschmittellade (S. 17)siehe Programmeinstellung (S. 10)
Weichspüler fließt sofort ab	zuviel Weichspüler beigegeben	nur bis zur max.- Markierung einfüllen
Weichspülkammer mit Wasser gefüllt	Saugheber verlegt	Verschlußkappe am Saugheber entfernen und Rohr reinigen (S. 17)
Wasserspuren am Boden	Schaumaustritt aus dem GerätWaschmittellade nicht geschlossenundichte SchlauchverbindungLaugenpumpeneinsatz falsch montiert	Waschmitteldosierung verringernLade schließenAnschlüsse des Zuflußschlauches bei Wasserhahn und Gerät überprüfensiehe Seite 18
Wäsche wird nicht sauber	zu wenig oder zuviel Waschmittel falsche ProgrammwahlTemperatur falsch gewähltspezielle Flecken	richtige Dosierung (S. 15)neue Programmeinstellung (S. 10)siehe Programmeinstellung (S. 10)siehe Beseitigung von Flecken (S. 21)
Beschädigung der Wäsche	Fremdkörper in der TrommelMitwaschen von Fremdkörpernschadhaftes Gewebe (z.B. Webfehler)	Trommelinnenraum kontrollierenTaschen entleerenReklamation beim Hersteller
Waschmittelrückstände in der Wäsche	Unterbrechung der WasserversorgungWaschmittelablagerungen im WeichspülerzulaufWasser ist zu weich	Wasserzulauf kontrollierenReinigen der Waschmittellade (S. 17)die Maschine an die Wasserhärte anpassen, d.h. erhöhen Sie die Anzahl der Spülgänge oder erhöhen Sie das Spülniveau (s. S. 13 - 14)

Kurzanleitung

Waschmittelbeigabe

• Waschmittellade herausziehen
- richtiges Waschmittel in die richtigen Kammern einfüllen I = Vorwäsche II = Hauptwäsche III = Weichspüler
- richtig dosieren (siehe Seite 15)
• Waschmittellade einschieben

Waschbetrieb

• Wasserhahn öffnen
• Abflußschlauch kontrollieren
• mit dem Hauptschalter einschalten
- Tür öffnen (siehe Programmende)
- Wäsche einfüllen
- Türe schließen
- Programmwähler auf Position „*“ stellen
- warten, bis in der Anzeigeeinheit „00“ zu blinken aufhört
- gewünschtes Programm einstellen

Programmeinstellung

Koch- und Buntwäsche • P1 • 30 - 95°C

• Endschleuderdrehzahl einstellen
- Programmwähler im Bereich P1 zwischen 30°C und 95°C (lt. Pflegekennzeichen)einstellen

- wenn gewünscht, Zusatzfunktionen wählen (s. S. 8 - 9)

bei EU 361 zusätzlich

Pflegeleicht- und Feinwäsche • P2 • bis 60°C

• Endschleuderdrehzahl einstellen
- Programmwähler im Bereich P2 zwischen kalt und 60°C (lt. Pflegekennzeichen) einstellen
- wenn gewünscht, Zusatzfunktionen wählen (s. S. 8 - 9)

bei EU 361 zusätzlich

Wolle • P3 • bis 40°C

- Enchleuderdrehzahl auf 500 U/min einstellen (automatisch auf 500 U/min begrenzt)

- Programmwähler im Bereich P3 zwischen kalt und 40°C (lt. Pflegekennzeichen) einstellen

- wenn gewünscht, Zusatzfunktion wählen (s. S. 8 - 9)

bei EU 361 zusätzlich

Das Programm startet ca. 15 Sekunden nach einer Programmeinstellung. Es leuchtet die rote Anzeigelampe (oberhalb der „*“ - Stellung des Programmwählers) und in der Anzeigeeinheit ist die angewählte Programm- und Temperatureinstellung zu sehen.

Programmende

• Programmwähler auf „*“ drehen
• warten, bis in der Anzeigeeinheit „00“ zu blinken aufhört
• dann den Programmwähler auf „ ♀ “ drehen
  • Wäsche entnehmen
  • Hauptschalter ausschalten
  • Wasserhahn schließen
