Produkttyp	Spüle
Marke	Leisure
Modell	VUN9502
Material	Edelstahl
Oberfläche	gebürstet
Maße (B x T x H)	780 x 500 x 190 mm
Gewicht	ca. 5 kg
Anzahl der Becken	1
Beckentiefe	190 mm
Einbauart	Einbau
Ausschnittmaß (B x T)	760 x 480 mm
Armatur	nicht im Lieferumfang
Überlauf	ja
Ablaufgarnitur	im Lieferumfang
Reinigung	mildes Spülmittel, weiches Tuch
Pflegehinweis	keine Scheuermittel oder Stahlwolle
Sicherheit	abgerundete Kanten
Ersatzteile	über den Hersteller erhältlich
Reparaturfreundlichkeit	modular, einfacher Austausch

Häufig gestellte Fragen - VUN9502 LEISURE

Welche Maße hat die Spüle VUN9502?

Die Spüle hat die Maße 780 x 500 x 190 mm (B x T x H). Der benötigte Ausschnitt beträgt 760 x 480 mm.

Ist die Spüle aus Edelstahl?

Ja, die Spüle ist aus Edelstahl mit gebürsteter Oberfläche gefertigt.

Kann ich die Spüle selbst einbauen?

Ja, der Einbau ist möglich. Beachten Sie die Ausschnittmaße und verwenden Sie geeignetes Dichtmaterial.

Ist eine Armatur im Lieferumfang enthalten?

Nein, die Armatur ist nicht im Lieferumfang enthalten. Sie muss separat erworben werden.

Wie reinige ich die Spüle richtig?

Verwenden Sie ein mildes Spülmittel und ein weiches Tuch. Vermeiden Sie Scheuermittel und Stahlwolle, um Kratzer zu vermeiden.

Hat die Spüle einen Überlauf?

Ja, die Spüle ist mit einem Überlauf ausgestattet.

Welches Zubehör wird mitgeliefert?

Im Lieferumfang enthalten sind die Ablaufgarnitur und die Montageanleitung.

Sind Ersatzteile erhältlich?

Ja, Ersatzteile können über den Hersteller Leisure bezogen werden.

Ist die Spüle für den Einbau in eine Arbeitsplatte geeignet?

Ja, die Spüle ist für den Einbau in eine Küchenarbeitsplatte konzipiert.

Wie schwer ist die Spüle?

Das Gewicht beträgt ca. 5 kg.

BEDIENUNGSANLEITUNG VUN9502 LEISURE

EINBAUANLEITUNG FÜR CLIP – BEFESTIGANGSSYSTEM VELSTRA UND NEOSTONE EINBAUSPULEN

HINWEIS: Beim Einbau ist darauf zu achten, daß die Spüle nicht durch Scheuern oder Kratzen beschädigt wird. Die an die Spüle angeschlossenen Leitungen und Armaturen möglichst nicht verschmutzen und nicht übermäßig fest verschrauben. Der Installateur sollte sorgfältigst kontrollieren, ob Deckleiste und Kanten der Spüle vollkommen waagerecht sind, damit das Wasser von der Ablaufftäche abfließen kann.

BITTE VOR EINBAU DER SPÜLE AUFMERKSAM LESEN.

VORBEREITUNG DER ARBEITSPLATTE

1. Es empfi ehlt sich, die Einbauspüle zuerst in die Arbeitsplatte einzulassen und dann erst dauerhaft am Unterschrank zu befestigen.

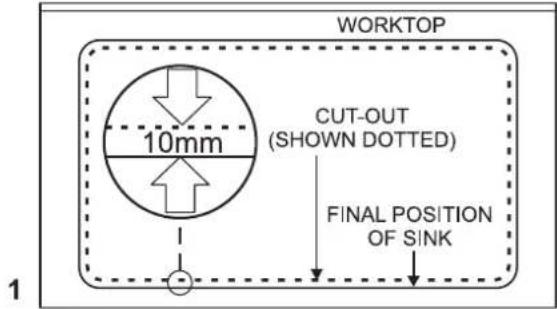

2. Drehen Sie die Spüle um und legen Sie sie in der gewünschten Einbaulage auf die Arbeitsplatte. Dabei darauf achten, daß die Spüle und dazugehörigen Teile nicht ans Gestell des Unterschranks anstoßen. Dann zeichnen Sie die Umrisse der Spüle mit einem angespitzten weichen Bleistift möglichst genau nach. Siehe Abb. 1.

WORKTOP 10mm CUT-OUT (SHOWN DOTTED) FINAL POSITION OF SINK 1

1. Nehmen Sie die Spüle von der Platte ab und zeichnen Sie parallel zu den markierten Umrissen und lOmm nach innen versetzt eine weitere Linie, die dann als Vorlage zum Aussägen der Ausnehmung für die Spüle dient.
2. Die markierte Fläche mit einem möglichst großen Bohrer anbohren und dann mit einer Stichsäge, Lochsäge o.ä. aussägen. Wir empfehlen, die Schnittkante der Arbeitsplatte jetzt abzudichten. Dazu die Kante mit PVA-Kleber oder Lack bestreichen bzw. Silikondichtmasse auftragen.

VORBEREITUNG DER SPÜLE

1. Wenn ein Loch für den Wasserhahn benötigt wird, geht man folgendermaßen vor:

Entscheiden Sie, ob das Becken nach Einbau der Spüle links oder rechts sein soll, und schneiden Sie ein passendes Loch für den Wasserhahn in die Spüle. Dazu benötigen Sie eine Lochsäge oder einen Tankschneider, der auf auf einen

Lochausschnitt von 35mm Durchmesser eingestellt sein muß. Auf der Unterseite der Spüle befindet sich eine kleine Vertiefung, das als Ansatzpunkt für den

Vorbohrer dient. (siehe Abbildung 1A).

Bitte lesen Sie vor dem Bohren die Sicherheitsvorschriften, die der Lochsäge beigefügt sind!.

Die Vorderseite der Spüle muß gut befestigt werden, damit das Bohren keine Risse in der Spüle verursacht.

Achtung! Velstra- und Neostone enthalten einen Silikafüllstoff. Bei Bohr- und

Schneideaiteiten fällt feiner Quarzstaub an. Material daher nur in gut belüfteten Räumen bearbeiten!

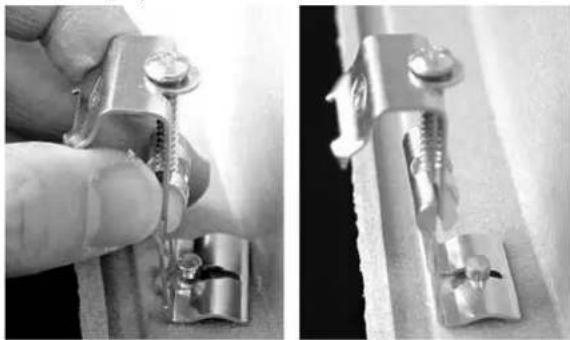

1. Die Befestigungsklemmen über die in die Spüle eingelassenen Metallstäbchen stecken. Die Klemmen herunterziehen und zum Spülenrand hin gerade drehen (siehe Abbildung 2).

Wenn eine Klemme sich nicht einfach auf das Stäbchen stecken läßt, mit einem Schraubenzieher mit Flachkopf vorsichtig daraufklopfen, bis sich die Klemme in der gewünchten

Position befi ndet (siehe Abbildung 2A).

2A

1. Probieren Sie, Note: If tight tap on with ob die Spüle in das Loch paßt. Eventuell muß es im E etwas vergrößert werden.
2. Wasserhahn an der Spüle anbringen.
3. Ablaufgarnituren nach der beigefügten Anleitung in die Spüle einbauen.

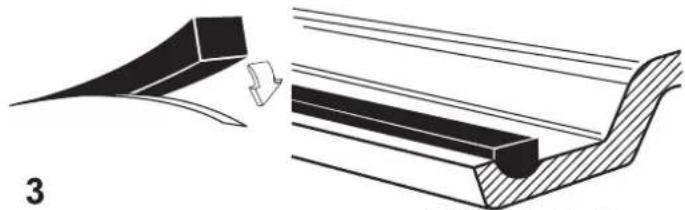

4. Schaumstoffdichtung an der Spülenkante anbringen. Schutzpapier abziehen und den Dichtungsstreifen, wie in Abb. 3 dargestellt, an der Spüle festkleben. Dabei darauf achten, daß die Dichtungsenden sauber und bündig abschließen.

1. Spüle in die Ausnehmung einsetzen.

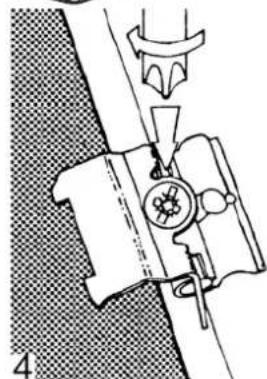

2. Die Befestigungklemmen, wie in Abb 4 dargestellt, spannen. Darauf achten, daß die Schaumstotidichtung so fest wie möglich zusammengedrückt ist, die Klemmen jedoch nicht zu fest anziehen.

1. Heiß- und Kaltwasserleitung an den Wasserhahn anschließen.

Wichtig

Die Spüle ist mit einem dünnen Schulz fi Im überzogen. Es ist wichtig, die Spüle vor Gebrauch gut zu waschen.

ALTERNATIVE METHODE VELSTRA® UND NEOSTONE SPULEN ZU VERSEIGELN

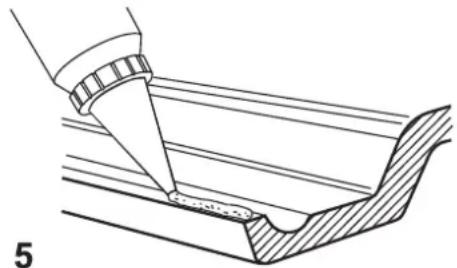

1. Silikon-Dichtungsmasse (keine Beistellung) an der Unterseite des Waschbeckenrandes auftragen, siehe Abb. 5.

1. Überflüssige silikon-Dichtungsmasse and der Waschbeckenkante mit einem feuchten Tuch abwischen.

PFLEGEANLEITUNGEN FÜR VELSTRA UND NEOSTONE

Wir freuen uns über Ihre Kaufentscheidung. Velstra und Neostone sind revolutionäre Materialien für Spülbecken: extrem robust und strapazierfähig. Beide Materialien werden jedoch von etwas Pfl ege und Aufmerksamkeit profi tieren und Aussehen sowie Leistung auf lange Zeit beibehalten. Bitte lesen Sie sich die folgenden Pfl egeanleitungen sorfältig durch.

Reinigung

Für die tägliche Reinigung reicht ein feuchtes Tuch mit normalem Spülmittel. Größere Verunreinigungen können mit einem Reinigungsmittel, z.B. Cif auf einem feuchten Tuch entfernt werden. Bei wirklich hartnäckigen Flecken lassen Sie während der Nacht verdünntes Bleichmittel einwirken. Bitte verwenden Sie keine Scheuermittel oder Stahlwolle, da der Oberfl ächenglanz dadurch beeinträchtigt werden könnte. Versuchen Sie nicht, Kalksteinablagerungen abzuschaben; sie sollten sich mit Zitronensäure (Zitronensaft) und einer harten Bürste entfernen lassen. Küchengeräte aus Aluminium können auf der Oberfl äche des Spülbeckens silberne Streifen (es sind keine Kratzer) hinterlassen, die leicht mit einem Reinigungsmittel entfernt werden können.

Wärmebeständigkeit

Velstra und Neostone sind extremen Temperaturen beständig, und selbst heiße Töpfe (bis zu 230°C) können in diesen Spülen abgestellt werden; vermeiden Sie jedoch Töpfe, die Öl mit einer Temperatur von mehr als 230°C enthalten.

Chemikalienbeständigkeit

Velstra und Neostone sind nahezu allen Haushaltschemikalien beständig. Es ist allerdings zu beachten, daß die meisten Abfl ußsysteme heutzutage aus Plastikmaterial hergestellt werden, das unter Umständen nicht chemikalienbeständig ist. Die farbigen Abfl ußanschlüsse, die zum Standardlieferumfang der Spüle gehören, bestehen aus einem zähen Kunststoffmaterial; sie sind jedoch nicht hundertprozentig lösemittelbeständig, z.B. sie werden von Nagellackentferner, Azeton und Nitroverdünnern angegriffen.

Weitere Ratschläge

Bitte benutzen Sie das Abtropfbrett nicht als Unterlage zum Schneiden. Hartholz-Hackbretter und Polyäthylenunterlagen sind als optionale Extras erhältlich.

Vermeiden Sie Abwaschschüsseln aus Plastic; an ihnen bleiben oft Schmutzpartikal haften, die diese Schüsseln zu sehr effektiven Schleiffl ächen machen, durch die Ihre Spüle verschlissen wird. Wir empfehlen in diesem Fall eine Gummimatte einzulegen.

20 Jahre Garantie

Wir garantiert, jede Velstra- bzw. Neostone-Spüle zu ersetzen, die innerhalb eines Zeitraums von 20 Jahren nach Kaufdatum aufgrund von Material- oder Fertigungsfehlern bricht.

Die Garantie deckt normalen Verschleiß, der durch die Benutzung des Produktes bedingt ist, nicht ab. Um die Gültigkeit der Garantie sicherzuslellen, muß der Eigentümer die mitgelieferten Anleitungen bzgl. Benutzung, Pfl ege und Reinigung befolgen.

Zubehör und Abfl ußanschlußstücke sind in dieser Garantie nicht miteingeschlossen.
