Produkttyp	Einbauspüle
Marke	Leisure
Modell	VUN1160
Material	Edelstahl, gebürstet
Form	Rechteckig
Anzahl Becken	1 Becken
Ablauf	3 1/2 Zoll Ablaufgarnitur mit Drehverschluss
Montageart	Einbaumontage (Ausschnitt)
Maße (L x B x T)	780 mm x 500 mm x 200 mm
Ausschnittmaß (L x B)	750 mm x 470 mm
Gewicht	ca. 8 kg
Farbe	Edelstahl silber
Oberfläche	Gebürstet, pflegeleicht
Lieferumfang	Spüle, Ablaufgarnitur, Befestigungsset, Montageanleitung
Garantie	2 Jahre
Reparierbarkeit	Ersatzteile wie Ablaufgarnitur separat erhältlich
Pflegehinweise	Mit mildem Reinigungsmittel und weichem Tuch reinigen, keine Scheuermittel
Schalldämmung	Unterseitig mit Schalldämmmatte versehen
Überlauf	Überlauffunktion integriert
Einbautiefe	mindestens 450 mm (Unterschrank)
Wasserdichtheit	Silikonabdichtung am Rand empfohlen
Spülbecken-Typ	Einbauspüle, flach

Häufig gestellte Fragen - VUN1160 LEISURE

Wie reinige ich meine Leisure VUN1160 Spüle am besten?

Verwenden Sie ein mildes Reinigungsmittel, warmes Wasser und ein weiches Tuch. Vermeiden Sie Scheuermittel, Stahlwolle oder aggressive Chemikalien, um die Oberfläche nicht zu beschädigen. Spülen Sie nach der Reinigung gründlich mit Wasser nach.

Kann ich die Spüle in jede Arbeitsplatte einbauen?

Die Spüle ist für den Einbau in eine Arbeitsplatte vorgesehen. Der Ausschnitt muss exakt den Maßen (750 x 470 mm) entsprechen. Die Platte sollte mindestens 30 mm dick sein. Für Naturstein oder Glas empfehlen wir professionelle Montage.

Welche Ablaufgarnitur ist im Lieferumfang enthalten?

Im Lieferumfang ist eine 3 1/2 Zoll Ablaufgarnitur mit Drehverschluss enthalten. Sie ist aus Edelstahl gefertigt und passt zu handelsüblichen Siphonanschlüssen.

Ist die Spüle für den Anschluss an einen Geschirrspüler geeignet?

Ja, die Spüle verfügt über eine seitliche Vorbereitung für den Anschluss eines Geschirrspülers (Ablauf und ggf. Aquastopp). Prüfen Sie die genauen Maße in der Montageanleitung.

Wie kann ich die Oberfläche vor Kratzern schützen?

Vermeiden Sie das Abstellen von scharfen Gegenständen direkt auf der Oberfläche. Verwenden Sie Schneidebretter und Topfuntersetzer. Bei Kratzern können Sie mit einem Edelstahlreinigungsmittel nachpolieren.

Was mache ich bei hartnäckigen Kalkablagerungen?

Lösen Sie Kalk mit einer Mischung aus Essig und Wasser (1:1). Lassen Sie die Lösung kurz einwirken, spülen Sie dann gründlich mit Wasser nach. Nicht zu lange einwirken lassen, um die Oberfläche nicht anzugreifen.

Kann ich die Spüle auch als Aufsatzspüle montieren?

Nein, die VUN1160 ist als Einbauspüle konzipiert und wird in einen Ausschnitt eingelassen. Eine Aufsatzmontage ist nicht vorgesehen und würde die Dichtigkeit beeinträchtigen.

Gibt es eine Schalldämmung?

Ja, die Unterseite der Spüle ist mit einer Schalldämmmatte ausgestattet, die Geräusche beim Wasserlauf mindert. Zusätzlich können Sie im Handel erhältliche Schalldämmplatten anbringen.

Wie lange gilt die Garantie und was deckt sie ab?

Die Garantie beträgt 2 Jahre ab Kaufdatum. Sie deckt Material- und Verarbeitungsfehler ab. Schäden durch unsachgemäße Reinigung oder Montage sind ausgeschlossen. Bewahren Sie den Kaufbeleg auf.

Kann ich Ersatzteile nachbestellen?

Ja, die meisten Teile wie Ablaufgarnitur, Befestigungsmaterial und Dichtungen sind als Ersatzteile erhältlich. Wenden Sie sich an den Kundendienst von Leisure oder suchen Sie online mit der Modellnummer VUN1160.

BEDIENUNGSANLEITUNG VUN1160 LEISURE

EINBAUANLEITUNG FÜR CLIP – BEFESTIGANGSSYSTEM VELSTRA UND NEOSTONE EINBAUSPULEN

HINWEIS: Beim Einbau ist darauf zu achten, daß die Spüle nicht durch Scheuern oder Kratzen beschädigt wird. Die an die Spüle angeschlossenen Leitungen und Armaturen möglichst nicht verschmutzen und nicht übermäßig fest verschrauben. Der Installateur sollte sorgfältigst kontrollieren, ob Deckleiste und Kanten der Spüle vollkommen waagerecht sind, damit das Wasser von der Ablaufftäche abfließen kann.

BITTE VOR EINBAU DER SPÜLE AUFMERKSAM LESEN.

VORBEREITUNG DER ARBEITSPLATTE

1. Es empfi ehlt sich, die Einbauspüle zuerst in die Arbeitsplatte einzulassen und dann erst dauerhaft am Unterschrank zu befestigen.

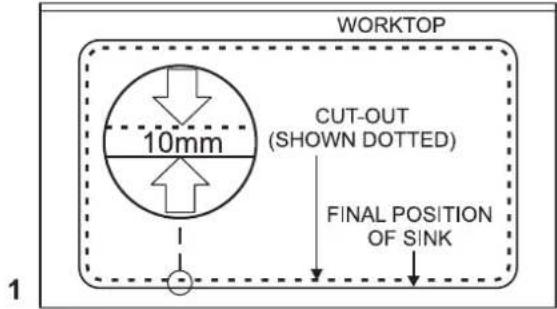

2. Drehen Sie die Spüle um und legen Sie sie in der gewünschten Einbaulage auf die Arbeitsplatte. Dabei darauf achten, daß die Spüle und dazugehörigen Teile nicht ans Gestell des Unterschranks anstoßen. Dann zeichnen Sie die Umrisse der Spüle mit einem angespitzten weichen Bleistift möglichst genau nach. Siehe Abb. 1.

WORKTOP 10mm CUT-OUT (SHOWN DOTTED) FINAL POSITION OF SINK 1

1. Nehmen Sie die Spüle von der Platte ab und zeichnen Sie parallel zu den markierten Umrissen und I0mm nach innen versetzt eine weitere Linie, die dann als Vorlage zum Aussägen der Ausnehmung für die Spüle dient.
2. Die markierte Fläche mit einem möglichst großen Bohrer anbohren und dann mit einer Stichsäge, Lochsäge o.ä. aussägen. Wir empfehlen, die Schnittkante der Arbeitsplatte jetzt abzudichten. Dazu die Kante mit PVA-Kleber oder Lack bestreichen bzw. Silikondichtmasse auftragen.

VORBEREITUNG DER SPÜLE

1. Wenn ein Loch für den Wasserhahn benötigt wird, geht man folgendermaßen vor:

Entscheiden Sie, ob das Becken nach Einbau der Spüle links oder rechts sein soll, und schneiden Sie ein passendes Loch für den Wasserhahn in die Spüle. Dazu benötigen Sie eine Lochsäge oder einen Tankschneider, der auf auf einen

Lochausschnitt von 35mm Durchmesser eingestellt sein muß. Auf der Unterseite der Spüle befindet sich eine kleine Vertiefung, das als Ansatzpunkt für den

Vorbohrer dient. (siehe Abbildung 1A).

Bitte lesen Sie vor dem Bohren die Sicherheitsvorschriften, die der Lochsäge beigefügt sind!.

Die Vorderseite der Spüle muß gut befestigt werden, damit das Bohren keine Risse in der Spüle verursacht.

Achtung! Velstra- und Neostone enthalten einen Silikafüllstoff. Bei Bohr- und

Schneideaiteiten fällt feiner Quarzstaub an. Material daher nur in gut belüfteten Räumen bearbeiten!

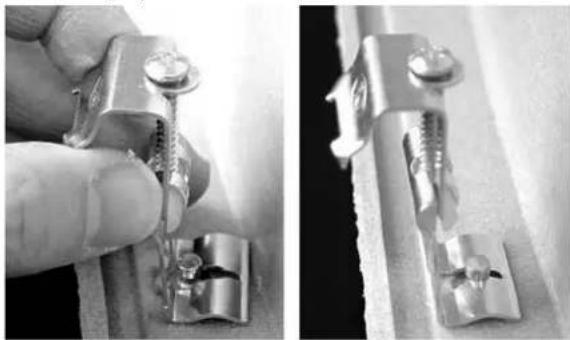

1. Die Befestigungsklemmen über die in die Spüle eingelassenen Metallstäbchen stecken. Die Klemmen herunterziehen und zum Spülenrand hin gerade drehen (siehe Abbildung 2).

Wenn eine Klemme sich nicht einfach auf das Stäbchen stecken läßt, mit einem Schraubenzieher mit Flachkopf vorsichtig daraufklopfen, bis sich die Klemme in der gewünchten

Position befi ndet (siehe Abbildung 2A).

2A

1. Probieren Sie, Note: If tight tap on with ob die Spüle in flat head screwdriver das Loch paßt. Eventuell muß es im E etwas vergrößert werden.
2. Wasserhahn an der Spüle anbringen.
3. Ablaufgarnituren nach der beigefügten Anleitung in die Spüle einbauen.

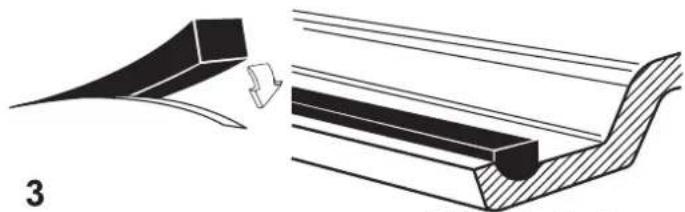

4. Schaumstoffdichtung an der Spülenkante anbringen. Schutzpapier abziehen und den Dichtungsstreifen, wie in Abb. 3 dargestellt, an der Spüle festkleben. Dabei darauf achten, daß die Dichtungsenden sauber und bündig abschließen.

1. Spüle in die Ausnehmung einsetzen.

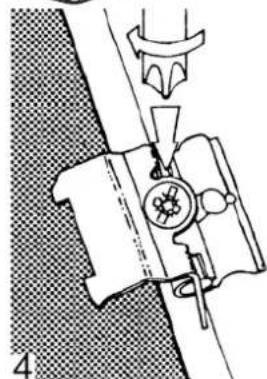

2. Die Befestigungklemmen, wie in Abb 4 dargestellt, spannen. Darauf achten, daß die Schaumstotidichtung so fest wie möglich zusammengedrückt ist, die Klemmen jedoch nicht zu fest anziehen.

1. Heiß- und Kaltwasserleitung an den Wasserhahn anschließen.

Wichtig

Die Spüle ist mit einem dünnen Schulz fi Im überzogen. Es ist wichtig, die Spüle vor Gebrauch gut zu waschen.

ALTERNATIVE METHODE VELSTRA® UND NEOSTONE SPULEN ZU VERSEIGELN

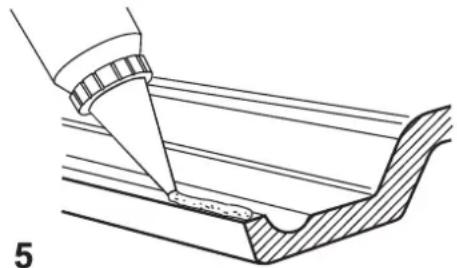

1. Silikon-Dichtungsmasse (keine Beistellung) an der Unterseite des Waschbeckenrandes auftragen, siehe Abb. 5.

1. Überflüssige silikon-Dichtungsmasse and der Waschbeckenkante mit einem feuchten Tuch abwischen.

PFLEGEANLEITUNGEN FÜR VELSTRA UND NEOSTONE

Wir freuen uns über Ihre Kaufentscheidung. Velstra und Neostone sind revolutionäre Materialien für Spülbecken: extrem robust und strapazierfähig. Beide Materialien werden jedoch von etwas Pfl ege und Aufmerksamkeit profi tieren und Aussehen sowie Leistung auf lange Zeit beibehalten. Bitte lesen Sie sich die folgenden Pfl egeanleitungen sorfältig durch.

Reinigung

Für die tägliche Reinigung reicht ein feuchtes Tuch mit normalem Spülmittel. Größere Verunreinigungen können mit einem Reinigungsmittel, z.B. Cif auf einem feuchten Tuch entfernt werden. Bei wirklich hartnäckigen Flecken lassen Sie während der Nacht verdünntes Bleichmittel einwirken. Bitte verwenden Sie keine Scheuermittel oder Stahlwolle, da der Oberfl ächenglanz dadurch beeinträchtigt werden könnte. Versuchen Sie nicht, Kalksteinablagerungen abzuschaben; sie sollten sich mit Zitronensäure (Zitronensaft) und einer harten Bürste entfernen lassen. Küchengeräte aus Aluminium können auf der Oberfl äche des Spülbeckens silberne Streifen (es sind keine Kratzer) hinterlassen, die leicht mit einem Reinigungsmittel entfernt werden können.

Wärmebeständigkeit

Velstra und Neostone sind extremen Temperaturen beständig, und selbst heiße Töpfe (bis zu 230°C) können in diesen Spülen abgestellt werden; vermeiden Sie jedoch Töpfe, die Öl mit einer Temperatur von mehr als 230°C enthalten.

Chemikalienbeständigkeit

Velstra und Neostone sind nahezu allen Haushaltschemikalien beständig. Es ist allerdings zu beachten, daß die meisten Abfl ußsysteme heutzutage aus Plastikmaterial hergestellt werden, das unter Umständen nicht chemikalienbeständig ist. Die farbigen Abfl ußanschlüsse, die zum Standardlieferumfang der Spüle gehören, bestehen aus einem zähen Kunststoffmaterial; sie sind jedoch nicht hundertprozentig lösemittelbeständig, z.B. sie werden von Nagellackentferner, Azeton und Nitroverdünnern angegriffen.

Weitere Ratschläge

Bitte benutzen Sie das Abtropfbrett nicht als Unterlage zum Schneiden. Hartholz-Hackbretter und Polyäthylenunterlagen sind als optionale Extras erhältlich.

Vermeiden Sie Abwaschschüsseln aus Plastic; an ihnen bleiben oft Schmutzpartikal haften, die diese Schüsseln zu sehr effektiven Schleiffl ächen machen, durch die Ihre Spüle verschlissen wird. Wir empfehlen in diesem Fall eine Gummimatte einzulegen.

20 Jahre Garantie

Wir garantiert, jede Velstra- bzw. Neostone-Spüle zu ersetzen, die innerhalb eines Zeitraums von 20 Jahren nach Kaufdatum aufgrund von Material- oder Fertigungsfehlern bricht.

Die Garantie deckt normalen Verschleiß, der durch die Benutzung des Produktes bedingt ist, nicht ab. Um die Gültigkeit der Garantie sicherzuslellen, muß der Eigentümer die mitgelieferten Anleitungen bzgl. Benutzung, Pfl ege und Reinigung befolgen.

Zubehör und Abfl ußanschlußstücke sind in dieser Garantie nicht miteingeschlossen.
