BEDIENUNGSANLEITUNG Laredo tepro

Bedienungsanleitung FEUERSTELLE „LAREDO“

Mit Grillfunktion

Version 2014/

Art. Nr. 1069

Bevor Sie das Gerät benutzen.... 4

Lieferumfang 4 - 5

Bestimmungsgemäßer Gebrauch.... 5

Zu Ihrer Sicherheit 5 - 7

Signalsymbole 5

Allgemeine Sicherheitshinweise 5

Sicherheitshinweise....6 - 7

Montage 8 - 9

Vorbereitung 8

Benötigtes Werkzeug 8

Feuerstelle zusammenbauen 9

Feuerstelle aufstellen....10

Vor dem Grillen 10

Bedienung....10 - 11

Verwendung als Feuerstelle....10

Verwendung als Grill 11

Wartung und Reinigung 11 - 12

Entsorgung 12

Technische Daten ....12

Garantie....13

Service ....13

Inverkehrbringer 13

Passendes Zubehör (nicht im Lieferumfang enthalten)......14

Bevor Sie das Gerät benutzen

Prüfen Sie nach dem Auspacken sowie vor jedem Gebrauch, ob der Artikel Schäden aufweist.

Sollte dies der Fall sein, benutzen Sie den Artikel nicht, sondern benachrichtigen Sie bitte Ihren Händler.

Die Bedienungsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze!

Lesen Sie vor der Inbetriebnahme zuerst die Sicherheitshinweise und die Bedienungsanleitung aufmerksam durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen.

Heben Sie die Bedienungsanleitung gut auf und übergeben Sie sie auch an einen möglichen Nachbesitzer.

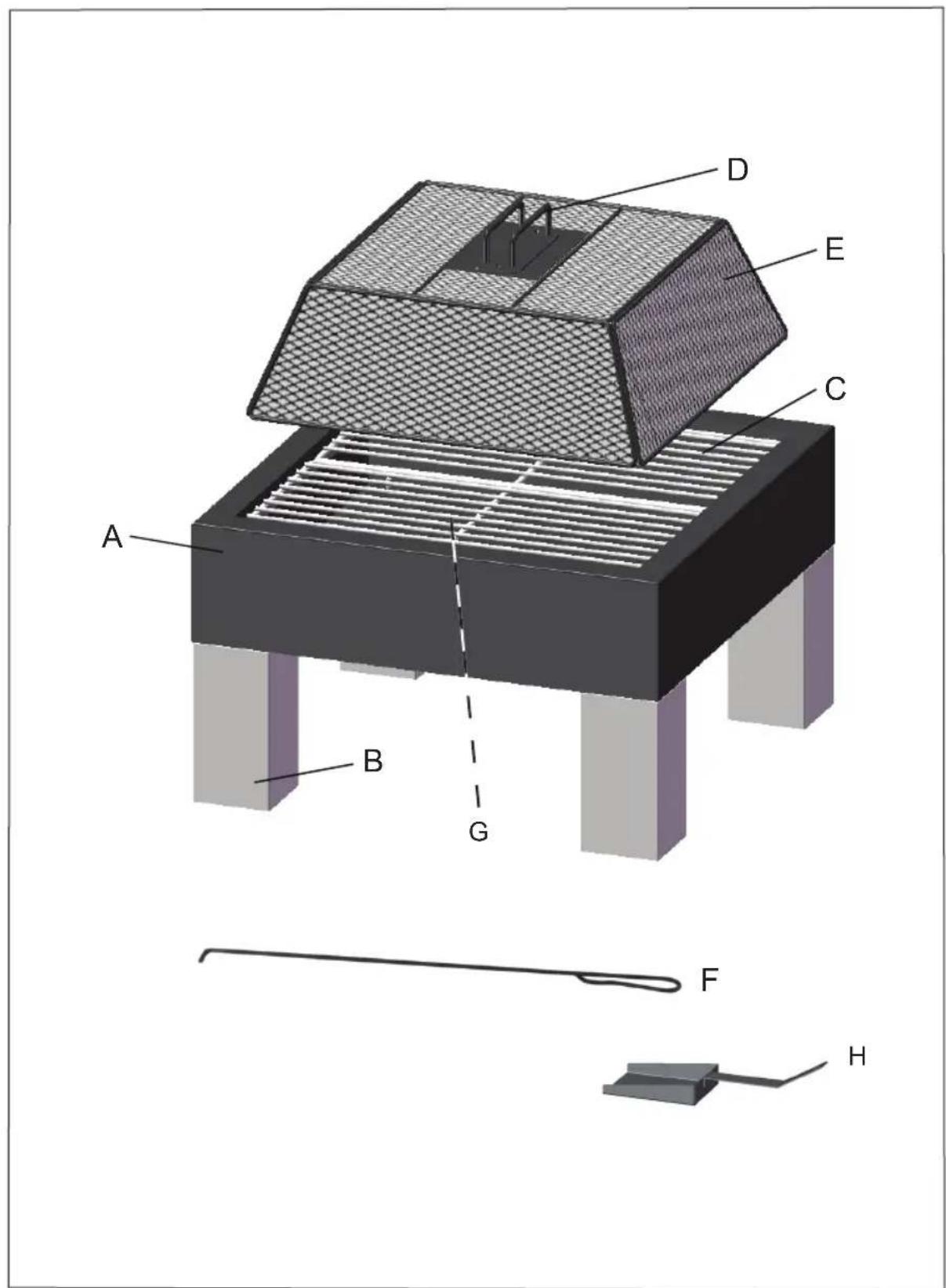

Lieferumfang

Nr.	Beschreibung An-	zahl
A Feuerschale 1
B Standbein 4
C Grillrost 2
D Funkengittergriff 1
E Funkengitter 1
F Schürhaken 1

G Holzkohlenwanne 1
H Ascheschaufel	1
S1 Flügelschraube 4[6000]
S2 Kreuzschlitzschraube[6000]	2
T1 Flügelmutter 2

Bitte prüfen Sie, ob die Lieferung vollständig und unbeschädigt ist. Sollte ein Teil fehlen oder defekt sein, wenden Sie sich bitte an Ihren Händler.

Reklamationen nach erfolgter oder angefangener Montage hinsichtlich Beschädigung oder fehlender Teile werden nicht anerkannt.

Bestimmungsgemäßer Gebrauch

Diese Feuerschale dient zum Abbrennen von Brennholz oder Holzkohle und kann als Holzkohlengrill zum Erhitzen, Garen und Grillen von Speisen verwendet werden.

Die Feuerschale ist ausschließlich zur Verwendung im Freien geeignet und nur zur Verwendung im privaten Bereich bestimmt.

Verwenden Sie den Artikel nur, wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.

Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

Zu Ihrer Sicherheit

Signalsymbole

Gefahr Hohes Risiko!

Missachtung der Warnung kann zu Schäden für Leib und Leben führen.

Achtung Mittleres Risiko!

Missachtung der Warnung kann Sachschäden verursachen.

Vorsicht Geringes Risiko!

Sachverhalte, die beim Umgang mit dem Gerät beachtet werden sollten.

ALLGEMEINE SICHERHEITSHIN-WEISE - bei jedem Gebrauch zu beachten

– Nicht in geschlossenen Räumen nutzen!
- ACHTUNG! Zum Anzünden oder Wiederanzünden keinen Spiritus oder Benzin verwenden!
– Nur Anzündhilfen entsprechend EN 1860-3 verwenden!
- ACHTUNG! Dieses Grillgerät wird sehr heiß und darf während des Betriebes nicht bewegt werden!
- ACHTUNG! Kinder und Haustiere fernhalten!

Sicherheitshinweise

Gefahr Brandgefahr!

Die glühende Holzkohle, glühendes Holz und Teile des Grills werden während des Betriebs sehr heiß und können Brände entfachen.

– Grundsätzlich einen Feuerlöscher und einen Erste-Hilfe-Kasten bereithalten und auf den Fall eines Unfalls oder Feuers vorbereitet sein.
– Grill auf eine ebene, waagerechte, sichere, hitzeunempfindliche und saubere Oberfläche stellen.
- Grill so aufstellen, dass er mindestens 1 m entfernt von leicht entzündlichen Materialien wie z.B. Markisen, Holzterras sen oder Möbeln steht.
– Wird das gerät als Feuerstelle benutzt und auf Holzfliesen aufgestellt, müssen Steine oder Steinplatten unter die Feuerstelle gelegt werden.
- Grill während des Betriebs nicht transportieren.
– Kohle und Holz nur im windgeschützten Bereich anzünden.
- Feuerstelle/Grill mit max. 5 kg Holzkohle oder Holz befüllen.
– Einige Nahrungsmittel erzeugen brennbare Fette und Säfte. Grill regelmäßig reinigen, am besten nach jedem Gebrauch.
– Asche erst auskippen, wenn die Holzkohle vollständig ausgebrannt und abgekühlt ist.
- Grill während des Betriebes nicht unbeaufsichtigt lassen.

Gefahr Verbrennungs- und Unfallgefahr!

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschl. Kinder) mit eingeschränktenphysischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden.

– Diesen Personenkreis auf die Gefahren des Geräts hinweisen und durch eine für ihre Sicherheit zuständige Person beaufsichtigen.
– Jegliche Änderungen an dem Produkt stellen eine große Sicherheitsgefahr dar und sind verboten. Selbst keine unzulässigen Eingriffe vornehmen. Bei Beschädigungen, Reparaturen oder anderen Problemen am Grill an unsere Servicestelle oder an einen Fachmann vor Ort wenden.
– Kinder und Haustiere vom Gerät fernhalten.

Der Grill, die sich darin befindliche Kohle und das Grillgut werden während des Betriebs sehr heiß, so dass jeder Kontakt damit zu schwersten Verbrennungen führen kann.

– Ausreichenden Abstand zu heißen Teilen halten, da jeder Kontakt zu schwersten Verbrennungen führen kann.
– Zum Grillen immer Grill- oder Küchenhandschuhe tragen.
– Nur langstielige Grillwerkzeuge mit hitzebeständigen Griffen verwenden.
– Keine Kleidung mit weiten Ärmeln tragen.
– Nur trockene Anzünder oder spezielle Grill-Flüssig anzünder entsprechend der EN 1860-3 als Anzündhilfe benutzen.
– Grill vor dem Reinigen bzw. Wegstellen vollständig abkühlen lassen.

Gefahr Verpuffungsgefahr!

Entzündliche Flüssigkeiten, die in die Glut gegossen werden, bilden Stichflammen oder Verpuffungen.

– Niemals Zündflüssigkeit wie Benzin oder Spiritus verwenden.
– Auch keine mit Zündflüssigkeit getränkten Kohlestücke auf die Glut geben.

Gefahr Vergiftungsgefahr!

Beim Verbrennen von Holzkohle, Grillbriketts etc. bildet sich Kohlenmonoxyd. Dieses Gas ist geruchlos und kann in geschlossenen Räumen tödlich sein!

– Grill ausschließlich im Freien betreiben.

Gefahr Gesundheitsgefahr!

Verwenden Sie keine Farblösemittel oder Verdünner, um Flecken zu entfernen. Diese sind gesundheitsschädlich und dürfen nicht mit Lebensmitteln in Berührung kommen.

Gefahr Gefahren für Kinder!

Kinder können sich beim Spielen in der Verpackungsfolie verfangen und darin ersticken.

– Lassen Sie Kinder nicht mit den Verpackungsfolien spielen.
– Achten Sie darauf, dass Kinder keine kleinen Montageteile in den Mund nehmen. Sie könnten die Teile verschlucken und daran ersticken.

Gefahr Verletzungsgefahr

Am Grill und an den Einzelteilen befinden sich zum Teil scharfe Kanten.

– Mit den Einzelteilen des Grills vorsichtig umgehen, damit Unfälle bzw. Verletzungen während des Aufbaus und des Betriebes vermieden werden. Gegebenenfalls Schutzhandschuhe tragen.
– Den Grill nicht in der Nähe von Eingängen oder viel begangenen Zonen aufstellen.
– Während des Grillens immer größte Sorgfalt ausüben. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
– Seien Sie stets aufmerksam und achten Sie immer darauf, was Sie tun. Das Produkt nicht benutzen, wenn Sie unkonzentriert oder müde sind bzw. unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bereits ein Moment der Unachtsamkeit beim Gebrauch des Produktes kann zu ernsthaften Verletzungen führen.

Achtung Beschädigungsgefahr!

Während des Gebrauchs können sich die Verschraubungen allmählich lockern und die Stabilität des Grills beeinträchtigen.

– Prüfen Sie die Festigkeit der Schrauben vor jedem Gebrauch. Ziehen Sie ggf. alle Schrauben noch einmal nach, um einen festen Stand zu gewährleisten.

Achtung Beschädigungsgefahr!

Verwenden Sie keine starken oder schleifenden Lösemittel oder Scheuerpads, da diese die Oberflächen angreifen und Scheuerspuren hinterlassen.

Gerätespezifische Hinweise für den Gebrauch als Feuerstelle

– Die Feuerstelle, darf im Innenbereich nur zur Dekoration aufgestellt werden. Der Betrieb im Innenbereich ist nicht erlaubt.
– Feuerstelle nie unter einem Vordach benutzen.
– Ein sicherer Betrieb der Feuerstelle ist nur gewährleistet, wenn er auf einem festen, ebenen und ausreichend tragfähigen Untergrund aufgestellt wird.
– Nur trockene Anzünder oder spezielle Grill-Flüssiganzünder entsprechend EN 1860-3 als Anzündhilfen verwenden. Beachten Sie die Hinweise des Herstellers.
– Niemals Flüssigkeiten wie Benzin, Terpentin, Spiritus etc. zum Anzünden oder Wiederanzünden verwenden. Diese Stoffe entzünden sich explosionsartig und sind zum Teil giftig. Verwenden Sie stattdessen Trockenanzünder oder einen Anzündkamin.
– Beim Nachlegen von Brennmaterial stets feuerfeste Handschuhe (z. B. Grillhandschuhe) tragen.
– Tragen Sie feste geschlossene Schuhe. Sandalen bieten keinen Schutz vor heißen Kohlestücken!
- Offenes Feuer und Glut niemals unbeaufsichtigt lassen. Verletzungs- und Brandgefahr!
– Halten Sie für den Notfall einen Eimer Sand zum Löschen bereit.
- Füllen Sie die restliche Kohle und Asche in einen nicht brennbaren Metallbehälter und füllen Sie diesen völlig mit Wasser. Lassen Sie Kohlen und Wasser 24 Stunden im Metallbehälter bevor sie dies entsorgen.

– Grundsätzlich sollten Sie für ein offenes Feuer nur gut getrocknetes Holz (Lagerzeit min. 3 Jahre) oder handelsübliche Briketts verwenden.

– Nehmen Sie Rücksicht auf Ihre Nachbarn, so dass diese nicht durch Geruch oder Rauch irritiert werden, oder deren Eigentum in Gefahr gerät.

Montage Vorbereitung

Gefahr Verletzungsgefahr!

Die Nichtbeachtung der Anweisungen kann zu Problemen und Gefahren bei der Verwendung des Grills führen.

– Befolgen Sie alle hier aufgeführten Montageanweisungen.

1. Lesen Sie sich die Montageanweisungen zunächst vollständig durch.
2. Nehmen Sie sich ausreichend Zeit für die Montage und schaffen Sie eine ebene Arbeitsfläche von ein bis zwei Quadratmetern.
3. Eventuell sind Kleinteile wie etwa Griffe bereits vormontiert.
4. Achten Sie auf scharfe Kanten an den Blechen und tragen Sie bei der Montage Schutzhandschuhe.

Benötigtes Werkzeug

1 x Kreuzschlitzschraubendreher

Feuersstelle zusammenbauen

1. Feuerstelle auspacken

Die Feuerstelle auspacken und sämtliche Verpackungsfolien entfernen. Das Verpackungsmaterial außer Reichweite von Kindern aufbewahren und nach dem Zusammenbau der Feuerstelle den Vorschriften entsprechend entsorgen. Beim Zusammenbau die Abbildung der Feuerstelle beachten.

2. Feuerstelle und Standbeine verbinden

Befestigen Sie unter der Feuerschale (A) an jeder Ecke jeweils ein Standbein (B) mit einer Flügelschraube (S1).

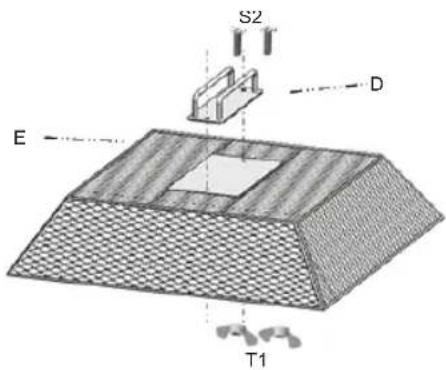

3. Griff am Funkengitter befestigen

Befestigen Sie den Deckelgriff (D) am Funkengitter (E) mit zwei Kreuzschlitzschrauben (S2) und zwei Flügelmuttern (T1).

4. Holzkohlenwanne (G) in der Feuerschale (A) platzieren.

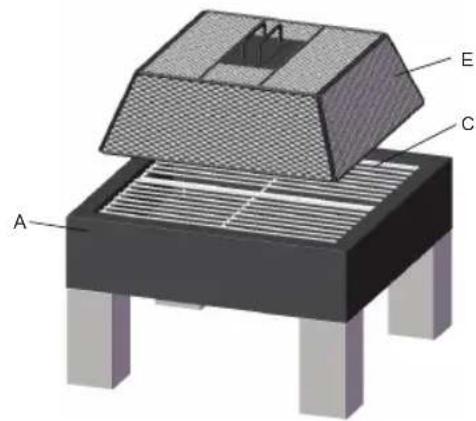

5. Grillroste und Funkengitter auflegen Legen Sie die zwei Grillroste (C) auf die Feuerschale (A). Achten Sie darauf, dass die Grillroste richtig in den Aussparungen der Seitenwände eingerastet sind. Setzen Sie das Funkengitter (E) auf die Feuerschale.

6. Zusammenbau ist abgeschlossen

Der Zusammenbau ist abgeschlossen und die Feuerstelle ist betriebsbereit. Halten Sie den Schürhaken (F) zum Schüren des Feuers oder zum Verteilen der Holzkohle in der Feuerschale bereit. Demontieren Sie den Grill in umgekehrter Reihenfolge.

Wichtig: Alle Schrauben müssen fest angezogen sein.

Feuerstelle aufstellen

Achtung Beschädigungsgefahr!

Während des Gebrauchs können sich die Verschraubungen allmählich lockern und die Stabilität des Grills beeinträchtigen.

– Prüfen Sie die Festigkeit der Schrauben vor jedem Gebrauch. Ziehen Sie ggf. alle Schrauben noch einmal nach, um einen festen Stand zu gewährleisten.

- Stellen Sie die Feuerstelle vor dem Gebrauch auf einem ebenen, festen Untergrund im Freien auf.

Vor dem Grillen

• Waschen Sie die Grillroste vor dem ersten Gebrauch mit warmem Spülwasser ab.
• Einfeuern

Vor dem ersten Grillen muss die Feuerschale min. 30 Minuten bei einer Temperatur von 100° - 200° C eingefeuert werden.

Dies ist nötig, um das Innere grillbereit zu machen und außen die hitzebeständige Farbe einzubrennen.

Bedienung

Gefahr Verbrennungsgefahr!

Der Grill, die sich darin befindliche Kohle und das Grillgut werden während des Betriebs sehr heiß, so dass jeder Kontakt damit zu schwersten Verbrennungen führen kann.

– Ausreichenden Abstand zu heißen Teilen halten, da jeder Kontakt zu schwersten Verbrennungen führen kann. Zum Grillen immer Grill- oder Küchenhandschuhe tragen.
– Nur langstielige Grillwerkzeuge mit hitzebeständigen Griffen verwenden.
– Keine Kleidung mit weiten Ärmeln tragen.
– Nur trockene Anzünder oder spezielle Grill-Flüssig anzünder entsprechend der EN 1860-3 als Anzündhilfe benutzen.

Verwendung als Feuerstelle

1. Nehmen Sie das Funkengitter (E) und die Grillroste (C) von der Feuerschale (A) ab.
2. Legen Sie 1-2 feststoffliche Anzündhilfen in die Mitte der Holzkohlenwanne (G). Beachten Sie die Herstellerhinweise auf der Verpackung. Zünden Sie die Anzündhilfen mit einem Streichholz an.
3. Schichten Sie einige kleine Stücke trockenes abgelagertes Brennholz als Anzündhölzer in Form einer Pyramide um die Anzündhilfen.
4. Warten Sie, bis sich eine ausreichend große Flamme an den Anzündhölzern entwickelt hat, bevor Sie weitere Holzstücke auflegen. Legen Sie das Funkengitter (E) auf die Feuerschale (A), um Funkenflug zu vermeiden. Verwenden Sie zum Schüren des Feuers den Schürhaken (F).
5. ACHTUNG! Beachten Sie, dass die Feuerschale sehr heiß wird. Fassen Sie die Feuerschale daher nur mit Ofenhandschuhen an.

Verwendung als Grill

1. Nehmen Sie das Funkengitter (E) und die Grillroste (C) von der Feuerschale (A) ab.
2. Legen Sie 1-2 feststoffliche Anzündhilfen in die Mitte der Holzkohlenwanne (G). Beachten Sie die Herstellerhinweise auf der Verpackung. Zünden Sie die Anzündhilfen mit einem Streichholz an.
3. Schichten Sie maximal 5 kg Holzkohle um die Anzündhilfen.
4. Die Feuerschale muss vor dem ersten Grillen min. 30 Minuten eingefeuert werden. Siehe Abschnitt Vor dem Grillen.
5. Sobald die Holzkohle durchgeglüht ist, verteilen Sie sie mit dem Schürhaken (F) gleichmäßig in der Feuerschale (A).
6. Reiben Sie die Grillroste (C) mit ein wenig Speiseöl ein, bevor sie auf die Feuerschale gelegt werden. Achten Sie darauf, dass die Grillroste richtig in den Aussparungen der Seitenwände eingerastet sind.
7. Legen Sie das Grillgut erst auf, wenn die Holzkohle mit einer hellen Ascheschicht bedeckt ist.

Wartung und Reinigung

Ihre Feuerstelle ist aus hochwertigen Materialien gefertigt.

Um die Oberflächen zu reinigen und zu pflegen, beachten Sie bitte die folgenden Hinweise:

Lassen Sie den Grill vollständig abkühlen, bevor Sie ihn reinigen.

– Kippen Sie die Asche erst aus, wenn der Brennstoff vollständig ausgebrannt und erloschen ist.

Gefahr Gesundheitsgefahr!

Verwenden Sie keine Farblösemittel oder Verdünner, um Flecken zu entfernen. Diese sind gesundheitsschädlich und dürfen nicht mit Lebensmitteln in Berührung kommen.

Achtung Beschädigungsgefahr!

Verwenden Sie keine starken oder schleifenden Lösemittel oder Scheuerpads, da diese die Oberflächen angreifen und Scheuerspuren hinterlassen.

• Lassen Sie den Brennstoff nach dem Grillen ausbrennen. Das hilft, den Reinigungsaufwand zu verringern, indem überschüssiges Fett und Grillrückstände abbrennen.

• Entleeren Sie die kalte Asche mit Hilfe der Aschenschaufel (H).
  Es ist sehr wichtig, dass Sie die Asche aus dem Behälter herausnehmen, bevor sich Feuchtigkeit mit der kalten Asche verbindet. Asche ist salzhaltig und greift in feuchtem Zustand die Innenseite der Brennkammer an. So kann über Jahre hinweg der Behälter durch Rostbefall Schaden nehmen.

• Reinigen Sie den Grill regelmäßig, am besten nach jedem Gebrauch.

• Den Grillrost abnehmen und gründlich mit Spülwasser reinigen. Mit klarem Wasser abspülen und sorgfältig abtrocknen. Setzen Sie den Grillrost wieder auf den Grill.
• Entfernen Sie lose Ablagerungen am Grill mit einem nassen Schwamm.
• Verwenden Sie ein weiches, sauberes Tuch zum Trocknen. Zerkratzen Sie die Oberflächen nicht beim Trockenreiben.
• Reinigen Sie die Innen- und Oberflächen generell mit warmen Seifenwasser.
• Ziehen Sie alle Schrauben vor jedem Gebrauch regelmäßig nach, um jederzeit einen festen Stand des Grills zu gewährleisten.
• WICHTIG: Der Grill sollte immer vor Feuchtigkeit geschützt aufbewahrt werden.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Werfen Sie die Feuerschale keinesfalls in den normalen Hausmüll!

Entsorgen Sie sie über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Technische Daten

Produkt: Art. Nr. 1069

Feuerstelle „Laredo“

Mit Grillfunktion

Gewicht: ca. 13 kg

Gesamtmaße,

Feuerstelle auf- ca. 61 x 61 x 52 cm

gebaut: (B x T x H)

Grillfläche: ca. 55 x 27,5 cm

Max. Brennstoff-

menge: max. 5 kg

Garantie

Sie haben eine qualitativ hochwertige Feuerstelle gekauft. TEPRO GARTEN GmbH garantiert für ihre Grills und Feuerschalen im Rahmen ihrer Garantiebedingungen, bei normaler, freizeitmäßiger und nicht gewerblicher Nutzung für 24 (vierundzwanzig) Monate ab Kaufdatum für alle Teile hinsichtlich Fehlerhaftigkeit und Verarbeitungsfehler.

Von der Garantie ausgenommen sind alle Verschleißteile, wie z.B. Grillroste. Alle anderen Kosten wie Arbeitszeit, Transport, Fracht und Verpackung gehen im Garantiefall zu Lasten des Käufers.

Der Vertreiber behält sich das Recht vor, evtl. entstandene Kosten selbst zu tragen oder an den Käufer weiter zu berechnen.

Diese Garantie schließt nicht das Versagen oder Benutzerschwierigkeiten mit ein, die durch mutwillige Beschädigung, Mißbrauch, Veränderung, falsche Anwendung, unvorsichtige Benutzung, Abnutzung, falsche Montage oder schlechte Wartung entstanden sind.

Service

Bei technischen Fragen wenden Sie sich bitte an den Service. Dieses Produkt wurde sorgfältig hergestellt und verpackt. Sollte es dennoch einmal Grund zur Be- anstandung geben, helfen Ihnen unsere Mitarbeiter gerne weiter.

Technische Änderungen und Druckfehler vorbehalten.

Inverkehrbringer

tepro Garten GmbH

Carl-Zeiss-Straße 8/4

D-63322 Rödermark

Email: [e-mail] oder

[e-mail]

Web: www.tepro-gmbh.de

Passendes Zubehör (nicht im Lieferumfang enthalten)

Gabel aus Edelstahl

• aus Edelstahl
• ergonomisch geformter Griff
  – Länge: 45cm

Wendebräter - verchromt

• verchromt
• abgerundetes Holzgriffstück
  – Wendebräter
  – Länge: 58,5 cm

Erhältlich im stationären- und Online-Handel.
