Produkttyp	Elektroheizung
Modell	010623
Marke	Kibernetik
Heizleistung	2000 W
Heizart	Gebläseheizung
Thermostat	Ja, einstellbar
Überhitzungsschutz	Ja
Kippschutz	Ja
Gehäusematerial	Kunststoff
Farbe	Weiß
Abmessungen (B x H x T)	25 x 30 x 20 cm
Gewicht	ca. 2 kg
Netzspannung	220-240 V, 50 Hz
Kabellänge	1,5 m
Schutzart	IP20
Betriebsart	manuell / Thermostat
Heizstufen	2 Stufen (1000/2000 W)
Ventilatorfunktion	Nur Lüfterbetrieb möglich
Geräuschpegel	ca. 45 dB
Zertifizierungen	CE
Lieferumfang	Heizgerät, Bedienungsanleitung

Häufig gestellte Fragen - 010623 Kibernetik

Wie reinige ich das Heizgerät 010623 von Kibernetik?

Vor der Reinigung das Gerät ausschalten und den Stecker ziehen. Verwenden Sie ein weiches, trockenes Tuch. Für den Lufteinlass können Sie einen Staubsauger mit Bürstenaufsatz verwenden. Keine aggressiven Reinigungsmittel oder Wasser verwenden.

Ist das Heizgerät für Badezimmer geeignet?

Das Gerät hat die Schutzart IP20, daher nicht für Feuchträume wie Badezimmer geeignet. Es sollte nur in trockenen Innenräumen verwendet werden.

Wie hoch ist der Stromverbrauch des Heizgeräts?

Das Gerät hat eine maximale Leistung von 2000 Watt. Bei voller Leistung verbraucht es 2 kWh pro Stunde. Die tatsächlichen Kosten hängen vom aktuellen Strompreis ab.

Kann ich die Heizung nachts eingeschaltet lassen?

Ja, das Gerät verfügt über einen Überhitzungsschutz und Kippschutz, sodass es auch nachts sicher betrieben werden kann. Stellen Sie den Thermostat auf eine niedrige Stufe, um Energie zu sparen.

Was bedeuten die Kontrollleuchten am Gerät?

Eine rote Kontrollleuchte zeigt an, dass das Gerät heizt. Eine grüne Leuchte signalisiert, dass das Gerät eingeschaltet ist, aber nicht heizt (z.B. wenn die gewünschte Temperatur erreicht ist).

Wie stelle ich den Thermostat richtig ein?

Drehen Sie den Thermostatknopf auf die gewünschte Temperatur. Das Gerät heizt dann bis zu dieser Temperatur und schaltet sich automatisch ab. Wenn die Temperatur fällt, schaltet es sich wieder ein.

Warum schaltet sich das Gerät automatisch aus?

Mögliche Ursachen: Überhitzungsschutz wurde aktiviert (z.B. wenn Lufteinlass blockiert ist), oder die gewünschte Thermostattemperatur wurde erreicht. Warten Sie, bis das Gerät abgekühlt ist, und überprüfen Sie die Luftzirkulation.

Welche Sicherheitsfunktionen hat das Heizgerät?

Das Gerät verfügt über einen Überhitzungsschutz, der bei zu hoher Temperatur abschaltet, sowie einen Kippschutz, der das Gerät ausschaltet, wenn es umfällt.

Kann ich die Heizung auch als Ventilator ohne Heizfunktion nutzen?

Ja, das Gerät bietet eine Ventilatorfunktion ohne Heizung. Drehen Sie den Heizstufenschalter auf die Lüfterposition, um nur kalte Luft zu zirkulieren.

Wo finde ich die Bedienungsanleitung als PDF?

Die Bedienungsanleitung für das Kibernetik 010623 kann auf der Website notice-facile.com kostenlos als PDF heruntergeladen werden. Geben Sie einfach das Modell in die Suche ein.

BEDIENUNGSANLEITUNG 010623 Kibernetik

1 | Einführung 4
2 | Technische Daten 4
3 | Geräteteile 5
4 | Anleitung 7
5 | Installation 7
6 | Gebrauchsanweisung 8/9
7 | Problemlösung 10

1 | Einführung

Vielen Dank, dass Sie sich für die Gasheizung entschieden haben. Sie haben damit eine qualitativ hochwertige Gasheizung gekauft, welches einfach in der Bedienung und stark in der Leistung ist.

Bitte lesen Sie auch die weiteren Punkte dieser Bedienungsanleitung sorgfältig durch, bevor Sie die Gasheizung in Betrieb nehmen und bewahren Sie diese auf.

2 | Technische Daten

Model BGA-15 BGA-30 BGA-50
10-18kw 20-33kw 38-52kw
Verbrauch 0.8-1.2kg/h 1.5-2.4kg/h 2.8-3.6kg/h
Anschlussgrösse 1mm 1.3mm 1.5mm
Lufttemperatur 420C 430C 360C
Gasanschlussdruck 0.3 Bar 0.7 Bar 1.5 Bar
Strominput 230V-50Hz 230V-50Hz 230V-50Hz
Überhitzungsschutz 95C	85C	95C

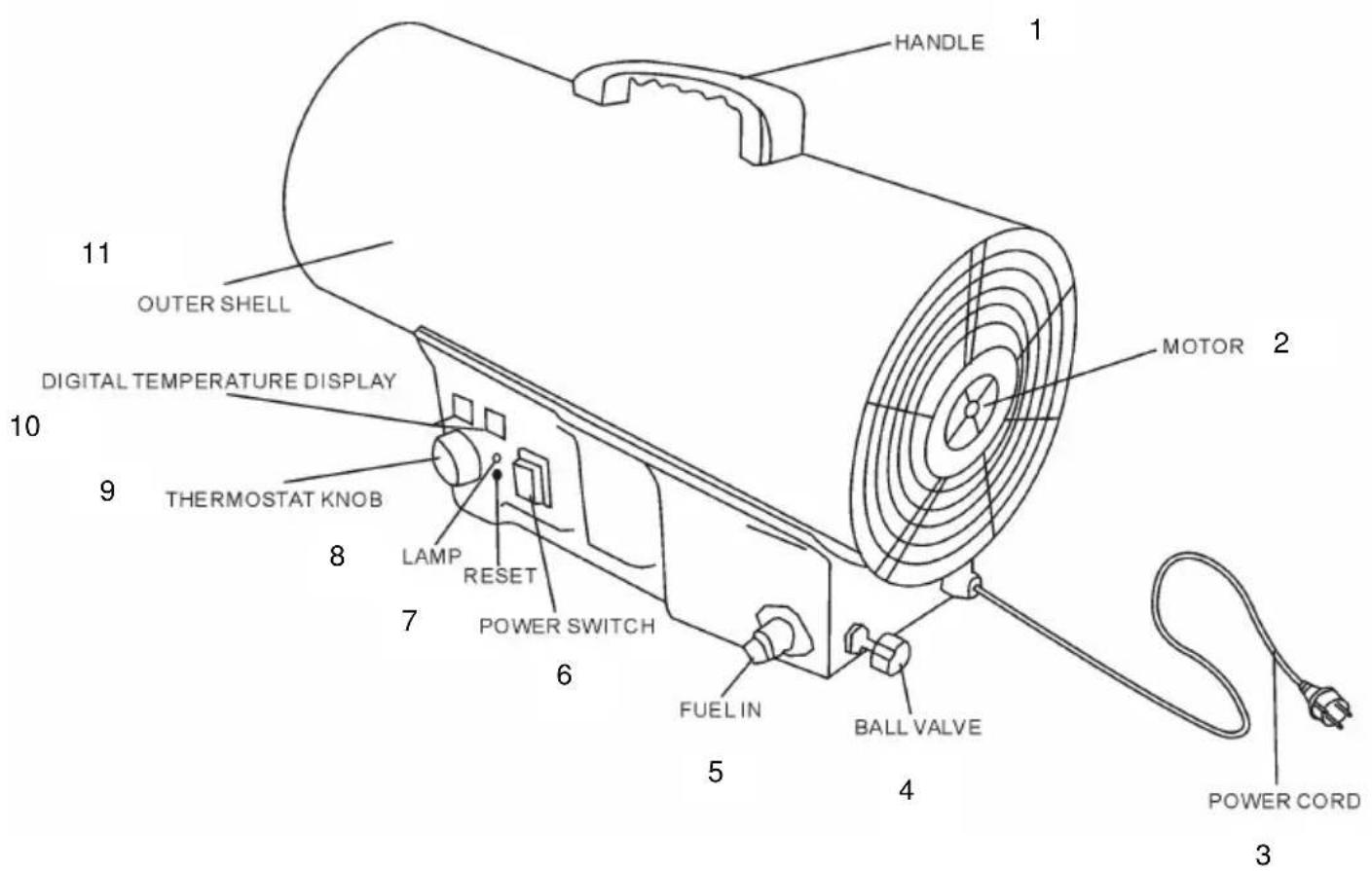

3 | Geräteteile

HANDLE 1 OUTER SHELL DIGITAL TEMPERATURE DISPLAY 9 THERMOSTAT KNOB 8 LAMP RESET POWER SWITCH 7 6 FUELIN BALL VALVE 4 MOTOR 2 POWER CORD 3

1. Griff 6. Netzschalter 11. Aussenschale
2. Motor 7. Reset
3. Netzkabel 8. Lampe
4. Kugelhahn 9. Thermostatknopf
5. Kraftstoffeinlass 10. Temperaturanzeige

Stromlaufplan

Lignition needle Capacitance M L N Lignition VALVE FAN ACL ACN COM T+ T- Feeling temperature probe SW1 SW2 SW3 SWITCH E

4 | Anleitung

• Die Heizung darf nur ausserhalb eines Gebäudes oder in gut durchlüfteten Räumen gebraucht werden.
• Der Raum muss mindestens 300m3 gross sein.
• Benutzen Sie die Heizung nicht im Keller, Untergeschossen oder anderen Räumen unterhalb des Erdgeschosses.

• Verbinden Sie den Gasheizer mit einer passenden Steckdose /230V-50Hz
• Versichern Sie sich, dass der Gasheizer ordnungsgemäss geerdet ist
• Verbinden Sie den Gasversorgungsschlauch mit dem Druckregler und den Regler mit einer geeigneten Gasflasche
• Öffnen Sie den Hahn des Zylinders und überprüfen Sie den Schlauch und die Armaturen auf austretendes Gas
• VERWENDEN SIE NIEMALS OFFENE FLAMMEN
• Um das Gerät zu automatisieren verbinden Sie den Raumthermostat mit der Buchse am Gerät und stellen Sie ihn auf die gewünschte Temperatur.

6 | Gebrauchsanweisung

• Untersuchen Sie den Gasheizer nach möglichen Transportschäden
• Um den Schlauch und den Regler mit dem Zylinder zu verbinden, drehen Sie die Mutter gegen den Uhrzeigersinn in den Ventilausgang des Zylinders.
• Überprüfen Sie das Gasventil und prüfen Sie alle Verbindungen mit Seife und Wasser
• Schliessen Sie das Netzkabel zu 220V, 50Hz
• Automatische Zündung

- Drehen Sie den Netzschalter zur Position „I“ um den Motor zu starten. Das Display zeigt nun die Raumtemperatur an.

- Öffnen Sie das Ventil und drehen Sie den Netzschalter auf II. Das linke Display-Fenster setzt die Temperatur und das linke Fenster zeigt die Raumtemperatur an.

- Um den Druck des Gasstroms zu regeln drehen Sie das Rad gegen den Uhrzeigersinn um den Druck zu erhöhen oder im Uhrzeigersinn um den Druck zu verringern.

- Wenn die Flamme entzündet und sich die Heizung nach wenigen Sekunden verriegelt, leuchtet die RESET-Lampe auf. Um die Heizung wieder zu entriegeln warten Sie eine Minute und drücken Sie dann den RESET-Knopf.

Achtung

Wenn die Zündung nur schwer oder unregelmässig ist, stellen Sie sicher, dass der Lüfter nicht gesperrt und/oder die Zu-und Abluft frei ist.

Ausschalten

Um die Heizung auszuschalten, schalten Sie die Gasflasche ab. Lassen Sie die Heizung laufen, bis die Flamme heruntergefahren ist und legen Sie dann den Schalter auf die Postition „O“.

Klima

• Die Heizung kann auch als Ventilator gebraucht werden
• In diesem Fall entfernen Sie die Gasversorgung vom Schlauch und schliessen Sie den Stecker der Heizung an eine geeignete Stromversorgung an.
• Setzen Sie den Schalter auf die Postition „I“

Brenngas Geruch

Im LP- Gas und Erdgas sind Geruchsstoffe hinzugefügt, speziell für den Nachweis von Brenngas Lecks. Wenn Gaslecks auftreten sollte man das austretende Gas riechen können. Wenn Gas austreten sollte, sollten Sie sofortige Massnahmen ergreifen.

• Machen Sie nichts, was das Brenngas entzünden könnte.
• Bringen Sie alle Personen die sich im Gebäude befinden aus dem Gebäude raus
• Schliessen Sie alle Ventile, Zylinder und Gastanks von der Heizung ab.

7 | Problemlösung

Problem Gründe Lösungen
Der Motor läuft nicht Keine Stromversorgung	Der Raumthermostat ist zu niedrig reguliert	Überprüfen Sie die KlemmleisteErhöhen Sie die TemperaturWarten Sie eine Minute und drücken Sie den RESET-Knopf
	Der Sicherheitsthermostat ist eingeschalten
Der Motor läuft aber der Brenner leuchtet nicht und nach einigen Sekunden schaltet die Heizung aus.	Der Zylinder Gashahn ist zu	Öffnen Sie den Gashahn
	Der Zylinder ist leer	Nehmen Sie einen neuen Zylinder
	Es hat keinen Funken	Checken Sie die Elektrode
Der Brenner leuchtet auf aber die Heizung schaltet nach ein paar Sekunden aus.	Keine Verbindung zum Erdungssystem	Überprüfen und richtig verbinden
	Defekte Verbindung zwischen Sensor und Sicherheitseinrichtung
	Defekte Sicherheitseinrichtung
Die Heizung schaltet währen des Betriebs aus	Übermässige Gasversorgung	Überprüfen Sie den Druckminderer und bei Bedarf ersetzen
	Unzureichende Belüftung	Überprüfen Sie ob der Motor richtig läuft
	Unzureichende Gasversorgung durch Eisbildung auf dem Zylinder	Nutzen Sie einen grösseren Zylinder oder zwei Zylinder zusammen

KIBERNETIK

Langäulistrasse 62 | CH-9470 Buchs (SG)

www.kibernetik.com
