Produkttyp	Getränkekühlschrank
Marke	Liebherr
Modell	FK 2642
Klimaklasse	SN bis T (10°C bis 43°C)
Schallemission	< 70 dB(A)
Kältemittel	R 600a
Innenbeleuchtung	Leuchtstoffröhre
Temperaturregelung	Manuell über Regelknopf (0 bis max.)
Abtauung	Automatisch, manuelles Abtauen bei Vereisung
Türanschlag	Wechselbar
Schloss	Ja (Sicherheitsmechanismus)
Netzanschluss	Wechselstrom, 220-240 V, 50 Hz
Absicherung	10 A bis 16 A
Lüftung	Lüftungsöffnungen nicht abdecken
Reinigung	Mindestens 2-mal jährlich mit lauwarmem Wasser und Spülmittel
Sicherheit	Kinder ab 8 Jahren nur unter Aufsicht; keine elektrischen Geräte im Innenraum
Kundendienst	Reparaturen nur durch autorisierten Kundendienst
Entsorgung	Fachgerecht entsorgen, Kältekreislauf nicht beschädigen
Zubehör	Abstellroste höhenverstellbar
Stromversorgung Anzeige	Nicht vorhanden (nur bei FKv-Modellen)

Häufig gestellte Fragen - FK 2642 LIEBHERR

Wie stelle ich die Temperatur am Liebherr FK 2642 ein?

Drehen Sie den Regelknopf im Inneren des Geräts. Je näher an max., desto kälter. Stellung 0 schaltet das Kühlsystem aus, trennt das Gerät aber nicht vom Netz.

Wie wechsle ich die Leuchtstoffröhre im FK 2642?

Ziehen Sie den Netzstecker. Entfernen Sie die Schraube an der Rückseite der Lichtabdeckung, lösen Sie die Abdeckung und tauschen Sie die Leuchtstofflampe aus. Danach Abdeckung wieder montieren.

Was tun, wenn der Kühlschrank nicht kühlt?

Prüfen Sie, ob das Gerät eingeschaltet ist, der Netzstecker richtig sitzt und die Sicherung intakt ist. Kontrollieren Sie auch die Temperatureinstellung und ob die Lüftungsschlitze frei sind.

Kann ich die Tür des Liebherr FK 2642 wechseln?

Ja, der Türanschlag kann gewechselt werden. Dies sollte jedoch von Fachpersonal durchgeführt werden. Eine Schritt-für-Schritt-Anleitung finden Sie in der Bedienungsanleitung.

Wie reinige ich den Getränkekühlschrank richtig?

Reinigen Sie das Gerät mindestens zweimal jährlich mit lauwarmem Wasser und etwas Spülmittel. Verwenden Sie keine scheuernden oder säurehaltigen Reiniger. Vor der Reinigung Netzstecker ziehen.

Wie taut man den FK 2642 manuell ab?

Bei starker Vereisung der Rückwand: Netzstecker ziehen, Lebensmittel entnehmen, Tür offen lassen. Restliches Tauwasser mit einem Tuch aufnehmen. Keine mechanischen Hilfsmittel zum Abtauen verwenden.

Welche Klimaklasse hat der Liebherr FK 2642?

Die Klimaklasse ist auf dem Typenschild im Geräteinnenraum angegeben. Üblicherweise ist das Gerät für SN bis T (+10°C bis +43°C) ausgelegt.

Kann ich das Schloss an der Tür nachrüsten oder reparieren?

Das Gerät ist serienmäßig mit einem Sicherheitsschloss ausgestattet. Bei Defekten wenden Sie sich bitte an den Kundendienst. Eigenhändige Reparaturen können gefährlich sein.

Darf ich das Gerät in einer Garage oder im Freien aufstellen?

Nein, das Gerät ist nur für den Betrieb in geschlossenen Räumen geeignet. Vermeiden Sie direkte Sonneneinstrahlung und Feuchte- oder Spritzwasserbereiche.

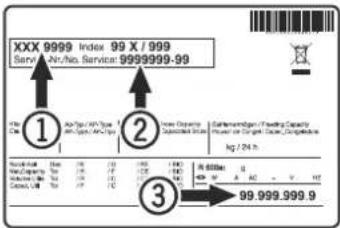

Was bedeuten die Angaben auf dem Typenschild?

Das Typenschild enthält Modellnummer (①), Service-Nummer (②) und Seriennummer (③). Diese werden vom Kundendienst benötigt. Auch Kältemittel und Spannung sind dort vermerkt.

BEDIENUNGSANLEITUNG FK 2642 LIEBHERR

Vor Inbetriebnahme die Gebrauchsanweisung lesen

Das Gerät enthält wertvolle Materialien und ist einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Entsorgung von ausgedienten Geräten muss fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen erfolgen.

Das ausgediente Gerät beim Abtransport am Kältekreislauf nicht beschädigen, damit das enthaltene Kältemittel (Angaben auf dem Typenschild) und das Öl nicht unkontrolliert entweichen können.

• Gerät unbrauchbar machen.
• Netzstecker ziehen.
• Anschlusskabel durchtrennen.

WARNUNG

Erstickungsgefahr durch Verpackungsmaterial und Folien! Kinder nicht mit Verpackungsmaterial spielen lassen. Das Verpackungsmaterial zu einer offiziellen Sammelstelle bringen.

Einsatzbereich des Gerätes

Das Gerät eignet sich ausschließlich zum Kühlen von Lebensmitteln im häuslichen oder haushaltsähnlichen Umfeld. Hierzu zählt z. B. die Nutzung

• in Personalküchen, Frühstückspensionen,
• durch Gäste in Landhäusern, Hotels, Motels und anderen Unterkünften,
• beim Catering und ähnlichem Service im Großhandel.

Benutzen Sie das Gerät ausschließlich im haushaltsüblichen Rahmen. Alle anderen Anwendungsarten sind unzulässig. Das Gerät ist nicht geeignet für die Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffen und Produkten. Eine missbräuchliche Verwendung des Gerätes kann zu Schädigungen an der eingelagerten Ware oder deren Verderb führen. Im Weiteren ist das Gerät nicht geeignet für den Betrieb in explosionsgefährdeten Bereichen.

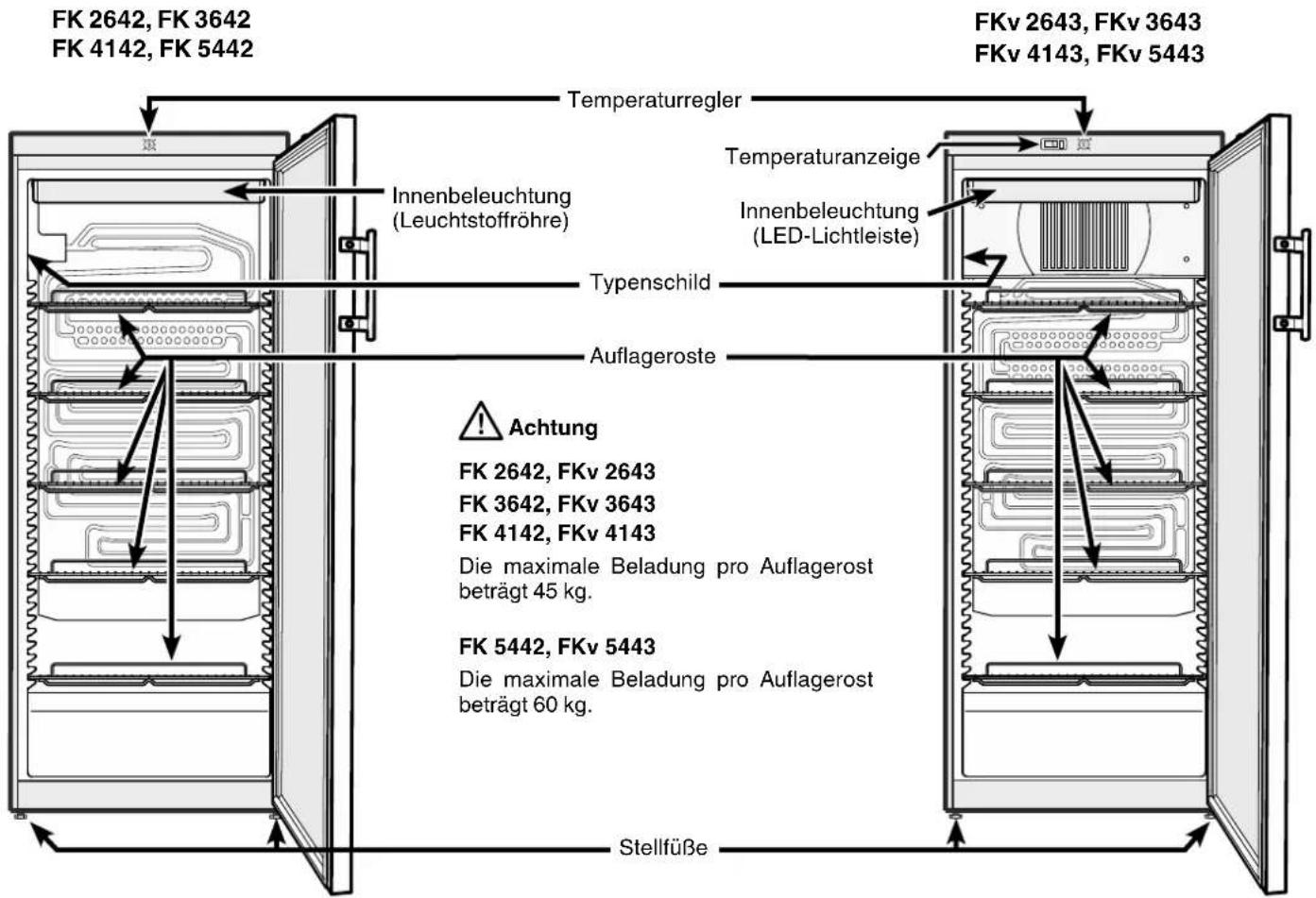

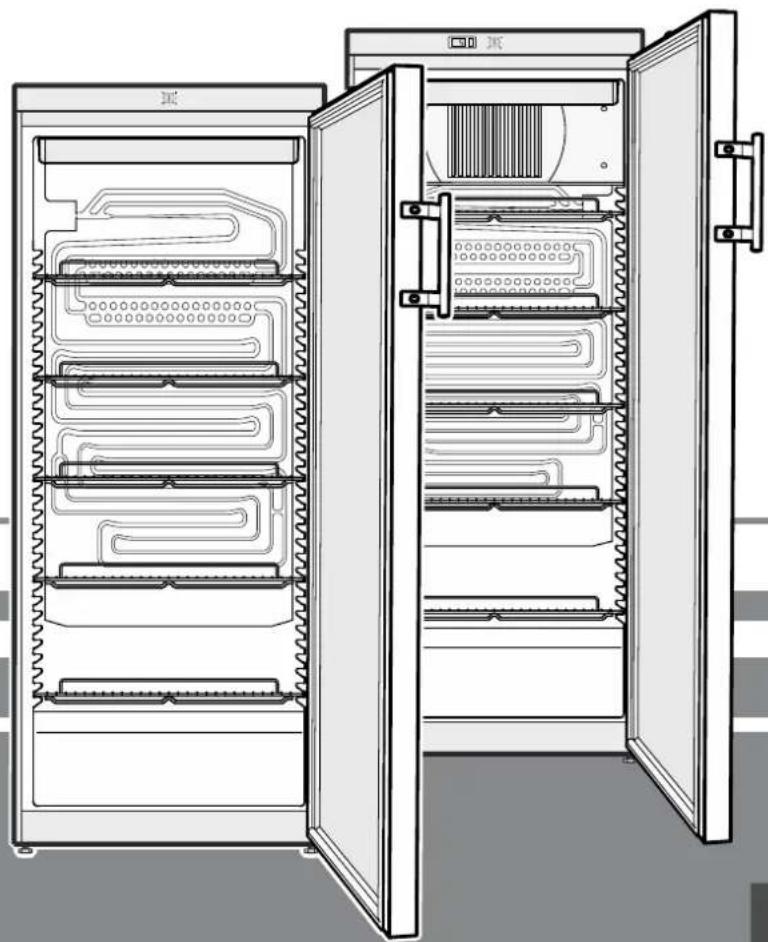

Gerätebeschreibung

Hinweis

FK 2642, FK 3642, FK 4142, FK 5442

Die Leuchtstoffröhre im Gerät dient der Beleuchtung des Geräteinnenraumes. Sie ist nicht zur Raumbeleuchtung geeignet.

Hinweis

FKv 2643, FKv 3643, FKv 4143, FKv 5443

Die LED-Lichtleiste im Gerät dient der Beleuchtung des Geräteinnenraumes. Sie ist nicht zur Raumbeleuchtung geeignet.

Sicherheits- und Warnhinweise

• Um Personen- und Sachschäden zu vermeiden, sollte das Gerät von zwei Personen ausgepackt und aufgestellt werden.
• Bei Schäden am Gerät umgehend - vor dem Anschließen - beim Lieferanten rückfragen.
• Zur Gewährleistung eines sicheren Betriebes das Gerät nur nach Angaben der Gebrauchsanleitung montieren und anschließen.
• Im Fehlerfall Gerät vom Netz trennen. Netzstecker ziehen oder Sicherung auslösen bzw. herausdrehen.
• Nicht am Anschlusskabel, sondern am Stecker ziehen, um das Gerät vom Netz zu trennen.
• Reparaturen und Eingriffe an dem Gerät nur vom Kundendienst ausführen lassen, sonst können erhebliche Gefahren für den Benutzer entstehen. Gleiches gilt für das Wechseln der Netzanschlussleitung.
• Im Geräteinnenraum nicht mit offenem Feuer oder Zündquellen hantieren. Beim Transport und beim Reinigen des Gerätes darauf achten, dass der Kältekreislauf nicht beschädigt wird. Bei Beschädigungen Zündquellen fernhalten und den Raum gut durchlüften.
• Sockel, Schubfächer, Türen usw. nicht als Trittbrett oder zum Aufstützen missbrauchen.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Vermeiden Sie dauernden Hautkontakt mit kalten Oberflächen oder Kühl-/Gefriergut. Es kann zu Schmerzen, Taubheitsgefühl und Erfrierungen führen. Bei länger dauerndem Hautkontakt Schutzmaßnahmen vorsehen, z. B. Handschuhe verwenden.

• Verzehren Sie keine überlagerten Lebensmittel, sie können zu einer Lebensmittelvergiftung führen.

• Lagern Sie keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z. B. Propan, Butan, Pentan usw., im Gerät. Eventuell austretende Gase könnten durch elektrische Bauteile entzündet werden. Sie erkennen solche Sprühdosen an der aufgedruckten Inhaltsangabe oder einem Flammensymbol.

• Keine elektrischen Geräte innerhalb des Gerätes benutzen.
• Schlüssel bei abschließbaren Geräten nicht in der Nähe des Gerätes sowie in Reichweite von Kindern aufbewahren.
• Das Gerät ist für den Gebrauch in geschlossenen Räumen konzipiert. Das Gerät nicht im Freien oder im Feuchte- und Spritzwasserbereich betreiben.
• Beim Transport oder Betrieb des Gerätes oberhalb von 1.500 m Meereshöhe kann durch den verminderten Luftdruck die Glasscheibe der Tür zerbrechen. Die Bruchstücke sind scharfkantig und können schwere Verletzungen verursachen.

Klimaklasse

Die Klimaklasse gibt an, bei welcher Raumtemperatur das Gerät betrieben werden darf, um die volle Kälteleistung zu erreichen.

Die Klimaklasse ist am Typenschild aufgedruckt.

Die Position des Typenschildes ist im Kapitel Gerätebeschreibung ersichtlich.

Klimaklasse Raumtemperatur

4 (SN) +10 °C bis +32 °C
4 (N) +16 °C bis +32 °C
4+ (ST) +16 °C bis +38 °C
4+ (SN-ST) +10 °C bis +38 °C
5 (T) +16 °C bis +43 °C
5 (SN-T) +10 °C bis +43 °C

Das Gerät nicht außerhalb der angegebenen Raumtemperaturen betreiben!

Schallemission des Gerätes

Der Geräuschpegel während des Betriebs des Gerätes liegt unter 70 dB(A) (Schallleistung rel. 1 pW).

Aufstellen

- Gerät nicht im Bereich direkter Sonnenbestrahlung, neben Herd, Heizung und dergleichen aufstellen. - Der Boden am Standort soll waagrecht und eben sein. Unebenheiten über die Stellfüße ausgleichen.

- Lüftungsöffnungen bzw. -gitter nicht abdecken.

- Der Aufstellungsraum Ihres Gerätes muss laut der Norm EN 378 pro 8 g Kältemittelfüllmenge R 600a ein Volumen von 1 m³ aufweisen, damit im Falle einer Leckage des Kältemittelkreislaufes kein zündfähiges Gas-Luft-Gemisch im Aufstellungsraum des Gerätes entstehen kann. Die Angabe der Kältemittelmenge finden Sie auf dem Typenschild im Geräteinnenraum.

• Das Gerät stets direkt an der Wand aufstellen.

Elektrischer Anschluss

Das Gerät nur mit Wechselstrom betreiben.

Die zulässige Spannung und Frequenz ist am Typenschild aufgedruckt. Die Position des Typenschildes ist im Kapitel Gerätebeschreibung ersichtlich.

Die Steckdose muss vorschriftsmäßig geerdet und elektrisch abgesichert sein.

Der Auslösestrom der Sicherung muss zwischen 10 A und 16 A liegen.

Die Steckdose darf sich nicht hinter dem Gerät befinden und muss leicht erreichbar sein.

Das Gerät nicht über Verlängerungskabel oder Verteilersteckdosen anschließen.

Keine Inselwechselrichter (Umwandeln von Gleichstrom in Wechsel- bzw. Drehstrom) oder Energiesparstecker verwenden. Beschädigungsgefahr für die Elektronik!

Gerät ein- und ausschalten

Es empfiehlt sich, das Gerät vor Inbetriebnahme innen zu reinigen (Näheres unter Reinigen).

Einschalten

Netzstecker einstecken - das Gerät ist eingeschaltet.

Ausschalten

Netzstecker ziehen oder Temperaturregler auf 0 drehen.

Wichtiger Hinweis

Auf Stellung 0 des Temperaturreglers ist das Kältesystem außer Betrieb, das Gerät jedoch nicht vollständig vom Netz getrennt. Vor dem Reinigen unbedingt das Gerät vom Netz trennen. Netzstecker ziehen!

Temperatur einstellen

Die Temperatur im Gerät über den Regelknopf einstellen.

Je näher der Regler in Richtung max. gedreht wird, desto kälter wird es im Innenraum.

Je nach Bedarf den Regler zwischen 0 und max. einstellen.

Temperaturanzeige

FKv 2643, FKv 3643, FKv 4143, FKv 5443

Die Stromversorgung der Temperaturanzeige erfolgt über eine Batterie, welche im Fachhandel erhältlich ist.

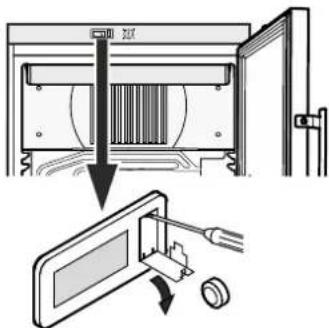

Batteriewechsel

• Batteriefach mit einem kleinen Schraubenzieher öffnen.
  • Batterie auswechseln.
  • Batteriefach schließen.

Erscheint in der Anzeige Er oder HH, so liegt ein Fehler am Gerät vor. Wenden Sie sich dann bitte an Ihren Kundendienst und teilen Sie diese Anzeige mit.

Die Abstellroste können je nach Flaschen- bzw. Packungshöhe versetzt werden.

Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern.

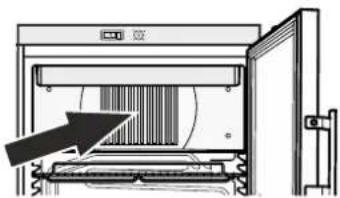

Die Lüftungsschlitze des Umluftgebläses im Innenraum dürfen nicht abgedeckt werden!

Durch Betätigen des Schalters S können Sie die Beleuchtung ein- bzw. ausschalten.

Innenbeleuchtung

FKv 2643, FKv 3643

FKv 4143, FKv 5443

Die Beleuchtung des Innenraumes erfolgt über eine LED-Leuchtleiste im Innenraumoben.

Die Lichtintensität der LED-Beleuchtung entspricht der Laserklasse 1/1M.

Die Lichtabdeckung darf nur vom Kundendienst entfernt werden. Wenn die Abdeckung entfernt wird, nicht mit optischen Linsen aus unmittelbarer Nähe direkt in die Beleuchtung blicken. Die Augen können dabei geschädigt werden.

Innenbeleuchtung

FK 2642, FK 3642, FK 4142, FK 5442

Die Beleuchtung ist im Innenraum oben angebracht.

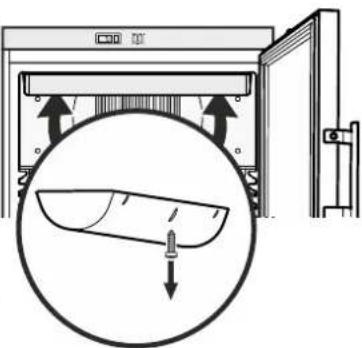

Auswechseln der Leuchtstofflampe

- Netzstecker ziehen!

- Schraube an der Rückseite der Lichtabdeckung herausschrauben.

• Die Abdeckung hinten ausrasten und abnehmen.

- Leuchtstofflampe auswechseln.

- Abdeckung vorne einsetzen und hinten einrasten.

- Schraube in die Abdeckung einschrauben.

Das Schloss in der Gerätetür ist mit einem Sicherheitsmechanismus ausgestattet.

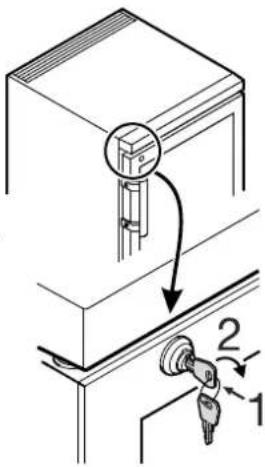

Gerät absperren

- Schlüssel in Richtung 1 hineindrücken.

- Schlüssel um 90° drehen.

Um das Gerät wieder aufzusperren, muss in derselben Reihenfolge vorgegangen werden.

Das Kühlteil taut automatisch ab.

Bei sehr kalter Thermostateinstellung kann die Rückwand im Innenraum vereisen.

Das Gerät muss dann manuell abgetaut werden.

- Netzstecker ziehen!

• Lebensmittel aus dem Gerät nehmen und an einem kühlen Ort aufbewahren.
• Gerätetür während des Abtauvorgangs offen lassen. Restliches Tauwasser mit einem Tuch aufnehmen und das Gerät reinigen.

Zum Abtauen keine mechanischen Vorrichtungen oder andere künstliche Hilfsmittel verwenden, außer denen, die vom Hersteller empfohlen werden.

Reinigen

Das Gerät mindestens 2-mal pro Jahr reinigen!

Vor dem Reinigen grundsätzlich das Gerät außer Betrieb setzen. Netzstecker ziehen oder die vorgeschaltete Sicherung auslösen bzw. herausschrauben.

• Innenraum, Ausstattungsteile und Außenwände mit lauwarmem Wasser und etwas Spülmittel reinigen. Verwenden Sie keinesfalls sand- oder säurehaltige Putz- bzw. chemische Lösungsmittel.
• Achten Sie darauf, dass kein Reinigungswasser in die elektrischen Teile und in das Lüftungsgitter dringt.
• Die Kältemaschine mit dem Wärmetauscher - Metallgitter an der Rückseite des Gerätes - sollte einmal im Jahr gereinigt bzw. entstaubt werden.
• Das Typenschild an der Geräteinnenseite nicht beschädigen oder entfernen - es ist wichtig für den Kundendienst.

Nicht mit Dampfreinigungsgeräten arbeiten! Beschädigungs- und Verletzungsgefahr.

Störung

Sollte eine Störung auftreten, so prüfen Sie bitte, ob ein Bedienfehler vorliegt.

Folgende Störungen können Sie selbst beheben:

• Das Gerät arbeitet nicht. Prüfen Sie, ob
- das Gerät eingeschaltet ist,
- der Netzstecker richtig in der Steckdose ist,
– die Sicherung der Steckdose in Ordnung ist.

• Die Geräusche sind zu laut. Prüfen Sie, ob

- das Gerät fest auf dem Boden steht,

– nebenstehende Möbel oder Gegenstände vom laufenden Kühlaggregat in Vibrationen gesetzt werden. Beachten Sie, dass Strömungsgeräusche im Kältekreislauf nicht zu vermeiden sind.

• Die Temperatur ist nicht ausreichend tief. Prüfen Sie

– die Einstellung nach Abschnitt "Temperatur einstellen", wurde der richtige Wert eingestellt?
- ob evtl. zu große Mengen frischer Lebensmittel eingelegt wurden;
- ob das separat eingelegte Thermometer den richtigen Wert anzeigt.
– Ist die Entlüftung in Ordnung?
- Ist der Aufstellort zu dicht an einer Wärmequelle?

Wenn keine der o. g. Ursachen vorliegt und Sie die Störung nicht selbst beseitigen konnten, wenden Sie sich bitte an die nächste Kundendienststelle. Teilen Sie die Typenbezeichnung ①, Service- ② und Serialnummer ③ des Typenschildes mit.

Die Position des Typenschildes ist im Kapitel Gerätebeschreibung ersichtlich.

Außer Betrieb setzen

Wenn das Gerät längere Zeit außer Betrieb gesetzt wird: Gerät ausschalten, Netzstecker ziehen oder die vorgeschalteten Sicherungen auslösen bzw. herausschrauben. Gerät reinigen und die Tür geöffnet lassen, um Geruchsbildung zu vermeiden.

Die zulässige Raumtemperatur zur Lagerung des Gerätes nach Außerbetriebnahme liegt zwischen -10 °C und +50 °C.

Eine Lagerung des Gerätes außerhalb dieser Temperaturen kann Schäden am Gerät und Fehlfunktionen verursachen.

Das Gerät entspricht den einschlägigen Sicherheitsbestimmungen sowie den EG-Richtlinien 2004/108/EG und 2006/95/EG.

Türanschlag wechseln

Der Wechsel des Türanschlags sollte nur von ausgebildetem Fachpersonal durchgeführt werden.

Für den Umbau sind zwei Personen erforderlich.

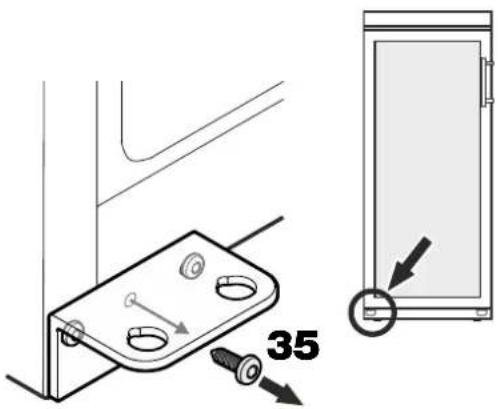

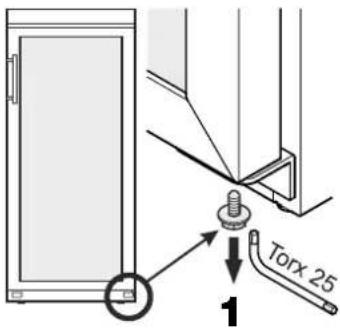

1. Schraube vom Scharnier- winkel unten herausdrehen.

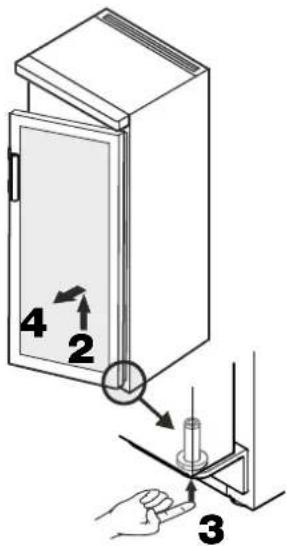

1. Tür ca. 45° öffnen und anheben.

Wichtiger Hinweis

Die Tür muss aufgrund des hohen Gewichtes von einer Person gehalten werden.

1. Bolzen mit der Fingerkuppe nach oben drücken.

2. Tür nach vorne ziehen und nach unten abnehmen.

D

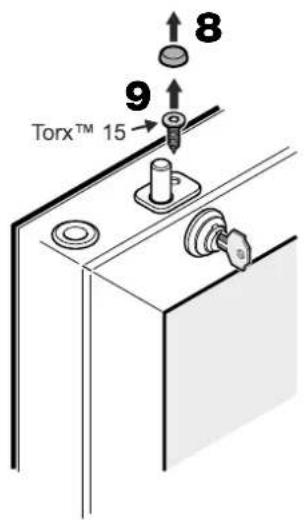

1. Abdeckung abnehmen.
2. Schraube herausdrehen.

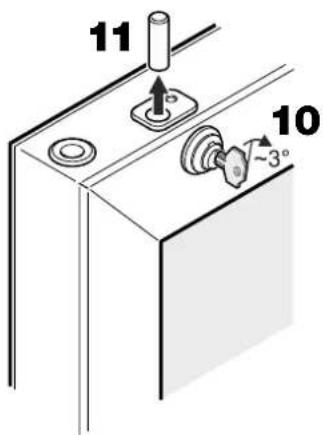

1. Schloss ca. 3° im Uhrzeigersinn drehen.
2. Bolzen entnehmen.

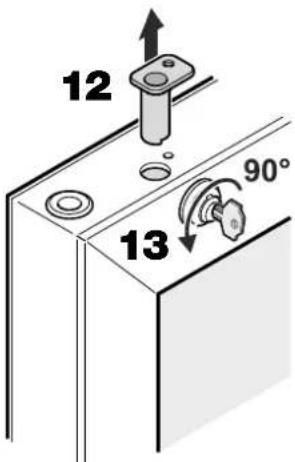

1. Lagerbuchse herausziehen.
2. Schloss 90° gegen den Uhrzeigersinn zurückdrehen.

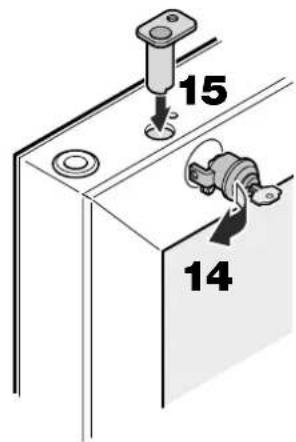

1. Schloss herausziehen.
2. Lagerbuchse wieder ein- setzen.

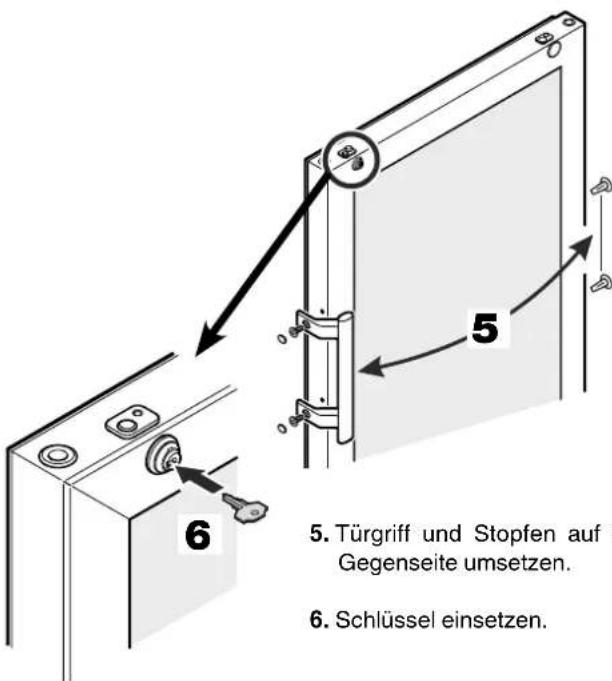

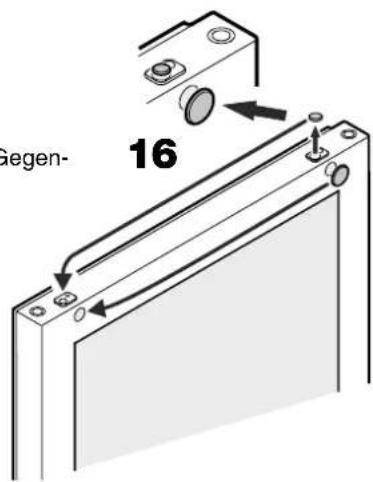

1. Abdeckungen auf Gegen- seite umsetzen.

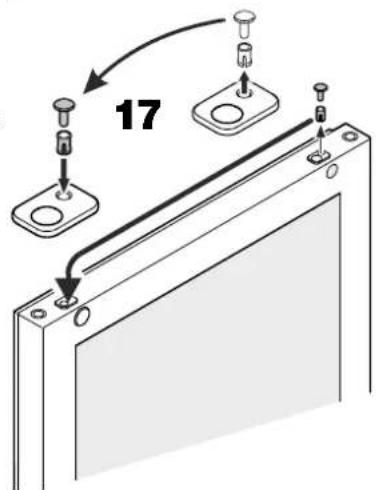

1. Stopfen und Buchse umsetzen.

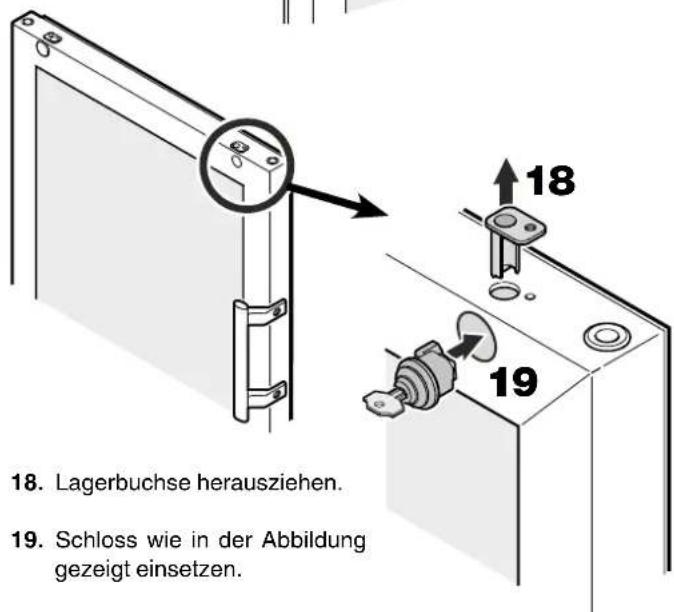

1. Lagerbuchse herausziehen.

2. Schloss wie in der Abbildung gezeigt einsetzen.

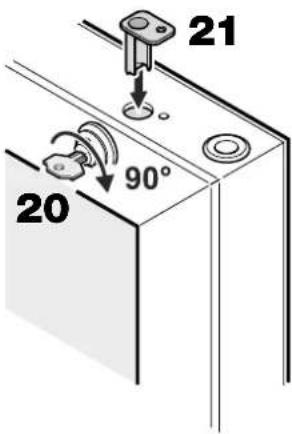

3. Schloss 90° im Uhrzeiger- sinn drehen.

4. Lagerbuchse wieder ein- setzen.

1. Bolzen herausdrehen.
   Beiliegenden Schlüssel verwenden.

2. Bolzen auf der Gegenseite wieder eindrehen.

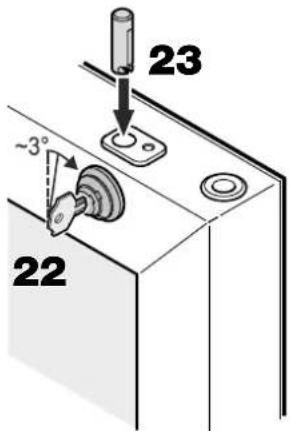

3. Schloss im Uhrzeigersinn ca. 3° weiterdrehen.

4. Bolzen einsetzen.

Der querliegende Stift im Bolzen muss nach dem Einsetzen in der Nut des Schlosshakens sitzen.

1. Scharnierwinkel abschrauben.

2. Schraube eindrehen und Abdeckung aufsetzen.

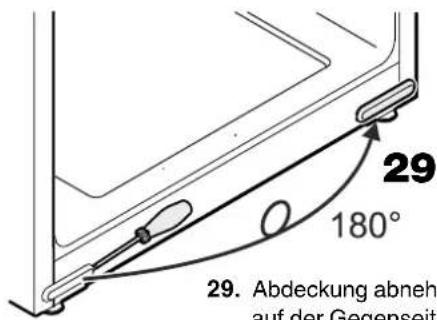

1. Abdeckung abnehmen, 180° drehen und auf der Gegenseite wieder einsetzen.

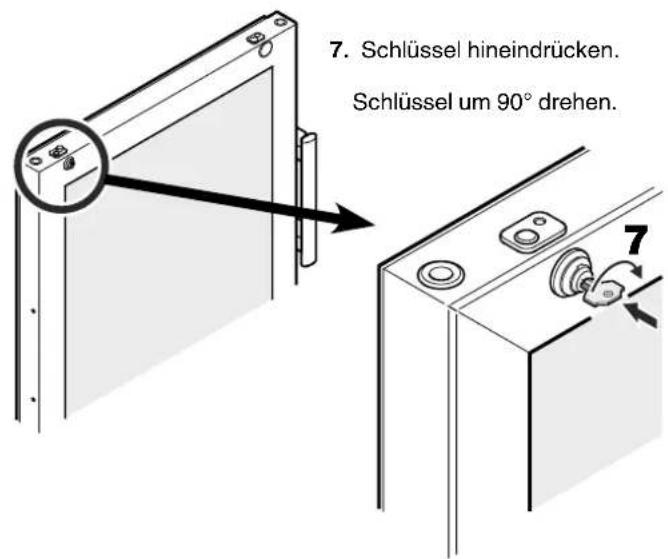

2. Schlüssel hineindrücken. Schlüssel um 90° drehen.

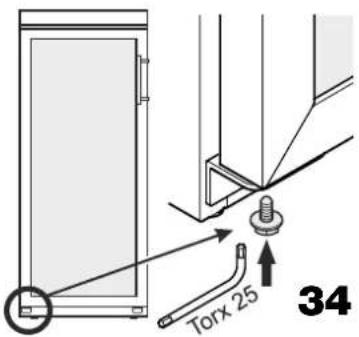

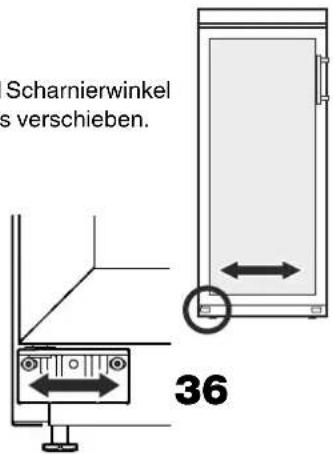

1. Scharnierwinkel anschrauben.

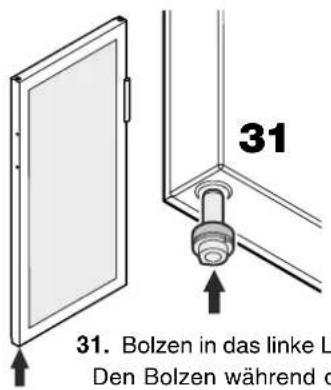

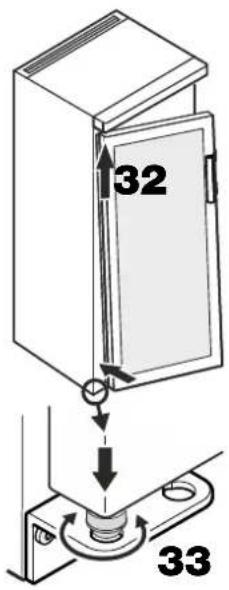

1. Bolzen in das linke Lager der Tür einsetzen. Den Bolzen während des Montierens der Tür mit dem Zeigefinger halten.

2. Die Tür wie in der Abbildung gezeigt auf den oberen Bolzen aufstecken und unten zum Scharnierwinkel führen.

Wichtiger Hinweis

Die Tür muss aufgrund des hohen Gewichtes von einer Person gehalten werden.

1. Tür anheben und Bolzen drehen, bis dieser in die Bohrung des Scharnierwinkels passt.

Tür langsam nach unten absenken. Der untere Teil des Bolzens muss vollständig in der Bohrung des Scharnierwinkels sitzen.

1. Schraube in den Bolzen wieder eindrehen.

Seitliche Neigung der Tür einstellen

Wenn die Tür schräg steht, die Neigung einstellen.

1. Mittlere Schraube vom Scharnierwinkel herausdrehen. Diese Schraube wird nicht mehr benötigt.

2. Schrauben lösen und Scharnierwinkel nach rechts oder links verschieben. Schrauben festziehen.
