Produkttyp	PIR-Bewegungsmelder (PIR-Kamera)
Marke	Blaupunkt
Modell	IRC-S1
Stromversorgung	2x 1,5V AA Alkaline-Batterien (Duracell oder Energizer)
Funkfrequenz	2,4 GHz
Umgebungstemperatur	-10 °C bis +40 °C
Relative Luftfeuchtigkeit	bis 85 %, nicht kondensierend
Aufwärmzeit	30 Sekunden
Bildaufnahme	3 Bilder bei Bewegungserkennung
LED-Blitz	Ja, für Aufnahmen bei schlechtem Licht
Sabotagesensor	Ja, schützt vor unbefugtem Öffnen der Vorderseite
Betriebsmodi	Testmodus (JP2 aktiviert) und Normalmodus (JP2 deaktiviert, Energiesparfunktion)
Montage	Wand- und Eckmontage (6 Aussparungen im Gehäuseunterteil)
Lieferumfang	1x PIR-Kamera, 4x Dübel, 4x Schrauben, 2x AA-Batterien
Einlernen	Lerncode über Lern-/Testtaste senden; Bestätigung durch zweimaliges Blinken der blauen LED
LED-Steckbrücke JP1	Aktiviert oder deaktiviert die blaue LED (werkseitig aktiviert)
Modus-Steckbrücke JP2	Testmodus (aktiviert) oder Normalmodus (deaktiviert, mit Energiesparpause von 1 Minute)
Signalverhalten	Bei Bewegung: Alarmsignal an Zentrale, dann 3 Bilder senden; bei Dauerbewegung im Normalmodus Verlängerung der Sendepause
Energiespartipp	Zentrale vor Batterieeinlegen einschalten, sofort einlernen; bei Entfernung Batterien entnehmen
Produktregistrierung	Registrierung auf www.bp-care.de mit Passwort blau.sicher für Vorteilspaket

Häufig gestellte Fragen - IRC-S1 BLAUPUNKT

Wie lerne ich die PIR-Kamera in die Alarmzentrale ein?

Was bedeutet es, wenn die blaue LED zweimal blinkt?

Wie wechsle ich die Batterien?

Wie aktiviere ich den Testmodus?

Kann ich die Kamera in einer Ecke montieren?

Was passiert bei schwacher Batterie?

Wie deaktiviere ich die blaue LED?

Wie stelle ich den Energiesparmodus ein?

Was ist die Aufwärmphase?

Wie funktioniert der Sabotagesensor?

BEDIENUNGSANLEITUNG IRC-S1 BLAUPUNKT

1. Linse der PIR-Kamera

2. LED-Blitz

Der LED-Blitz sorgt dafür, dass auch bei schlechten Lichtverhältnissen Bilder gemacht werden können.

3. PIR-Sensor

4. Blaue LED /Einlerntaste

5. Blaue LED Steckbrücke (JP1)

6. Modus Steckbrücken Schalter (JP2)

7. Sabotagesensor

Der Sabotagesensor schützt die PIR-Kamera vor unbefugtem Öffnen der Vorderseite.

Lieferumfang

1 x PIR-Kamera
4 x Dübel und Schrauben
2 x 1,5V AA Alkaline Batterien

Blaue LED-Steckbrücke (JP1)

Steckbrücke aktiviert Die Steckbrücke wird auf beiden PINs aufgesetzt

Steckbrücke deaktiviert Die Steckbrücke wird entfernt oder auf einem PIN geparkt

Steckbrücke aktiviert = Blaue LED ist aktiviert (Werkseinstellung).

Steckbrücke deaktiviert = Blaue LED ist deaktiviert.

Betriebsmodus-Steckbrücke (JP2)

Steckbrücke aktiviert Die Steckbrücke wird auf beiden PINs aufgesetzt

Steckbrücke deaktiviert Die Steckbrücke wird entfernt oder auf einem PIN geparkt

Steckbrücke aktiviert = Test-Modus. Nach Übermittlung einer Bewegungserkennung an die Alarmzentrale sendet die PIR-Kamera eine Ereignis-Meldung. Auch bei weiteren Bewegungen sendet die Kamera erneut Ereignis-Meldungen an die Zentrale und versendet aufgenommene Bilder (Werkeinstellung).

Steckbrücke deaktiviert = Normaler Betriebsmodus. Die PIR-Kamera hat eine eingebaute Energiesparfunktion. Nach Übermittlung einer Bewegungserkennung an die Alarmzentrale überträgt die PIR-Kamera eine Minute lang keine weitere Bewegungserkennung. Jede innerhalb dieser Minute erkannte Bewegung verlängert den Zeitraum, in dem kein weiteres Signal zur Alarmzentrale gesendet wird, um eine weitere Minute. So führen ständige Bewegungen vor der Kamera nicht zu einer unnötigen Batteriebelastung.

Einlernen

Setzen Sie die Alarmzentrale in den Lernmodus. Drücken Sie dann die Lern-/Testtaste zur Übermittlung des Lern-/Testcodes. Weitere Informationen finden Sie in der Bedienungsanleitung Ihrer Alarmzentrale im Kapitel „Einlernen“

Wurde die Kamera erfolgreich eingelernt, blinkt die blaue LED zur Bestätigung zweimal kurz auf.

Installation

Montage

• Die PIR-Kamera kann sowohl an der Wand als auch in Ecken montiert werden.

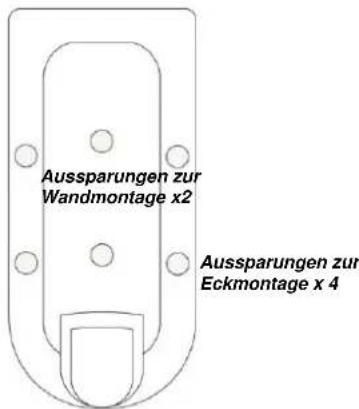

• Im Gehäuseunterteil gibt es sechs Aussparungen, zwei in der Mitte zum Anbringen auf geraden Flächen und vier an der Seite zur Eckmontage.
• Lösen Sie die Schraube auf der Unterseite und öffnen Sie das Gehäuse.
• Drücken Sie die gewünschten Aussparungen durch, so dass Löcher entstehen.
• Nutzen Sie die Aussparungen als Schablone und bohren Sie die passenden Löcher in die Wand.
• Montieren Sie das Gehäuseunterteil mit den beigelegten Dübeln und Schrauben an der Wand oder in der Ecke.
• Schließen Sie das Gehäuse und ziehen Sie die Schraube wieder fest.

Betrieb

Bewegungserkennung

Die PIR-Kamera erkennt Bewegungen. Daraufhin schickt sie ein Alarmsignal an die Alarmzentrale und nimmt drei Bilder auf. Diese Bilder werden an die Alarmzentrale übermittelt und dann an Sie gesendet.

Aufwärmphase

Wenn die Alarmzentrale scharf geschaltet oder die PIR-Kamera in den Testmodus versetzt wird, braucht die PIR-Kamera 30 Sekunden zum Aufwärmen. Lösen Sie die Kamera während dieser Aufwärmphase nicht aus. Ist die Batterie der PIR-Kamera schwach oder der Sabotagesensor aktiviert, blinkt die blaue LED während dieser Aufwärmphase.

Batterie

Die PIR-Kamera wird mit zwei 1,5V AA Alkaline Duracell oder Energizer Batterien betrieben. Der Sensor erkennt, wenn die Batterien schwächer werden und benachrichtigt die Alarmzentrale.

Auswechseln der Batterien:

1. Lösen Sie die Schraube auf der Unterseite und öffnen Sie das Gehäuse.
2. Nehmen Sie die leeren Batterien aus dem Batteriefach.
3. Betätigen Sie mehrmals hintereinander die Lern-/Testtaste, um die Restspannung aus dem Sensor zu entladen.
4. Legen Sie die neuen Batterien in das Batteriefach ein. Achten Sie auf die richtige Polarität. Die LED leuchtet nun für ca. 30 Sekunden auf und zeigt die Aufwärmphase der PIR-Kamera an.
5. Setzen Sie das Gehäuse wieder auf die PIR-Kamera und ziehen Sie die Schraube wieder fest.

Energiespartipps

Die PIR-Kamera ist ständig mit der Alarmzentrale verbunden. Wenn die PIR-Kamera die Verbindung mit der Alarmzentrale verliert, sucht sie aktiv danach, was sehr viel Batterieleistung verbraucht. Um diesen Energieverlust zu vermeiden, beachten Sie folgende Tipps:

1. Stellen Sie sicher, dass die Alarmzentrale eingeschaltet ist, bevor Sie die Batterien einlegen. Lernen Sie die PIR-Kamera sofort nachdem Sie die Batterien eingelegt haben in die Alarmzentrale ein.
2. Stellen Sie sicher, dass die Alarmzentrale eingeschaltet und in Empfangsreichweite ist.
3. Wenn Sie die PIR-Kamera aus der Alarmzentrale entfernen, stellen Sie sicher, dass die Batterien aus der PIR-Kamera herausgenommen worden sind.

Test-Modus

Mit der Funktion „Test-Modus“ können Sie prüfen, in welchem Umkreis Ihre PIR-Kamera Bewegungen erfasst. Drücken und halten Sie die Lerntaste mindestens drei Sekunden und lassen Sie die Taste dann los, um für 5 Minuten den Test-Modus zu aktivieren.

Die PIR-Kamera braucht 30 Sekunden, um sich aufzuwärmen. Lösen Sie die Kamera in dieser Zeit nicht aus. Nachdem das Aufwärmen abgeschlossen ist, können Sie die Kamera auslösen, um den Umkreis der Bewegungserfassung zu prüfen. Wenn die PIR-Kamera ausgelöst wird, leuchtet die blaue LED zur Bestätigung auf.

Informationen zum Testen der Signalreichweite finden Sie in der Anleitung Ihrer Alarmzentrale.

LED-Blitz

Aus	Normaler Betrieb
An (2 Sekunden)	- Bewegungserkennung bei schwacher Batterie, Sabotagesensor ist aktiviert, oder Test-Modus
An (30 Sekunden)	PIR-Kamera wärmt auf bei schwacher Batterie oder Sabotagesensor ist aktiviert
Blinkt schnell	PIR-Kamera sendet ein Bild bei schwacher Batterie oder Sabotagesensor ist aktiviert
Blinkt einmal	PIR-Kamera sendet einen Lerncode
Blinkt zweimal	PIR-Kamera ist in die Alarmzentrale eingelernt
Blinkt alle 20 Sekunden	PIR-Kamera ist in keine Alarmzentrale eingelernt oder hat die Verbindung zur Alarmzentrale verloren

Spezifikation

Umweltbedingungen

-10°C bis +40°C, relative Feuchtigkeit 85%, nicht kondensierend.

Funkfrequenz

2,4 GHz

Produktregistrierung

Registrieren Sie Ihr Blaupunkt Home Security Produkt – und sichern Sie sich die damit verbundenen Vorteile jetzt!

Füllen Sie dazu das Formular auf www.bp-care.de aus und geben Sie das Produktpasswort blau.sicher ein. Sie erhalten dann Ihr individuelles Vorteilspaket kostenlos direkt nach Hause. Zusätzlich erhalten Sie einen exklusiven Premium-Sticker.

Außerdem informieren wir Sie regelmäßig über neue Sicherheitskonzepte, Premium Updates und vieles mehr.

Vielen Dank, dass Sie sich für ein Home Security Funk-Alarmsystem von Blaupunkt entschieden haben.
