Produkttyp	Funkalarmanlage (System zur Sicherung von Wohnungen und Gewerbeobjekten)
Modell	FU9002
Hersteller	ABUS Security-Center GmbH & Co. KG
Abmessungen (B x H x T)	240 x 190 x 48 mm
Gewicht	970 g (inkl. Batterien)
Betriebsspannung (Primär)	230 V AC / 50 Hz (Netzadapter)
Betriebsspannung (Sekundär)	9 V AC / 50 Hz
Notstromversorgung	6 x 1,2 V AA Ni-Cd Akkus (800 mAh) oder 6 x 1,5 V AA Alkaline Batterien
Stromaufnahme (max.)	Primär 113 mA; Sekundär 2.000 mA
Funkfrequenz	868,65 MHz AM narrow band
Anzahl Funkzonen	32
Verdrahtete Zonen	1 (Zone 33)
Steuerausgänge	2 Relais (max. 3 A bei 24 V DC) + 2 Transistor (max. 70 mA)
Spannungsausgänge	1 x 9 V DC max. 200 mA (dauer); 1 x 9 V DC max. 500 mA (steuerbar)
Integrierte Sirene	90 dBA @ 1 m
Anschluss für externe Sirene	Ja (über Klemmen + Bell / Bell -)
Telefonanschluss	Analoger RJ11/RJ31-Stecker oder Schraubklemme (Line/Set)
Programmierbare PIN-Codes	1 Programmier-PIN, 1 Grand Master PIN, bis zu 32 Benutzer-PINs, 8 Berechtigungsebenen
Fernbedienung	Bis zu 8 Funkfernbedienungen anlernbar
Funktionen	Einbruch-, Feuer- und Überfallalarm; Sprachmitteilungen; Fernsteuerung per Telefon; 3 Bereiche; Zeitsteuerung
Ereignisspeicher	256 Ereignisse
Betriebstemperatur	0 °C bis +55 °C, max. 90 % Luftfeuchtigkeit (nicht kondensierend)
Gehäusematerial	ABS
Lieferumfang	Zentrale, Netzadapter, 6 Akkus, Installationsanleitung, Benutzeranleitung, DVD, Magnetkontakt, Fernbedienung, Bewegungsmelder, Schrauben, Widerstände
Zubehör (optional)	Funkrauchmelder, Funkaußensirene, Funkbedienteil, Funkschlüsselschalter, Erschütterungsmelder, Wassermelder, Glasbruchmelder
Wartung	Batterien regelmäßig prüfen und ersetzen; Gehtest durchführen; Sirenen kalibrieren
Reparatur / Ersatzteile	Nur Originalteile verwenden; Defekte Teile über den Fachhändler beziehen

Häufig gestellte Fragen - FU9002 ABUS

Wie schalte ich das ABUS Funkalarmsystem FU9002 ein und aus?

Zum Aktivieren drücken Sie die Aktiv-Taste (geschlossenes Schloss) auf der Fernbedienung oder geben Sie Ihren PIN-Code an der Zentrale ein. Zum Deaktivieren drücken Sie die Deaktiv-Taste (geöffnetes Schloss) oder geben Sie Ihren PIN gefolgt von der Deaktiv-Taste ein.

Wie lerne ich einen neuen Funkmelder an?

Gehen Sie ins Programmiermenü (Stern + 9 + 1, PIN 0133). Wählen Sie Zone (2) und dann 1 (Zuordnung). Wählen Sie die nächste freie Zonennummer, bestätigen Sie mit der #-Taste. Lösen Sie den Melder aus (z.B. Deckelkontakt drücken). Die Anlage quittiert mit einem Piepton. Drücken Sie # zum Beenden.

Was bedeuten die LEDs an der Zentrale?

Die Bereit-LED leuchtet, wenn das System deaktiviert und alle Zonen geschlossen sind. Die Störungs-LED blinkt bei Systemstörungen (z.B. Batterie leer, Netzausfall, Sabotage). Die Alarm-LED leuchtet bei einem Alarm.

Kann ich das System auch per Telefon fernsteuern?

Ja, nach Aktivierung der Telefonfunktion im Programmiermenü (Menü 5 → 6 → 02 auf J setzen) können Sie sich von außen einwählen, Ansagetexte hören und das System aktivieren/deaktivieren. Sie benötigen dafür einen analogen Telefonanschluss.

Wie stelle ich Datum und Uhrzeit ein?

Drücken Sie Stern + 6, geben Sie den Grand Master PIN (Standard: 1234) ein. Im Menü Zeiten wählen Sie 1 für Uhrzeit und 2 für Datum. Geben Sie die Werte vierstellig ein und bestätigen Sie mit der #-Taste.

Was tue ich bei einem Fehlalarm?

Deaktivieren Sie das System sofort mit Ihrem PIN oder der Fernbedienung. Überprüfen Sie die auslösende Zone (z.B. Fenster geschlossen? Keine Haustiere im Bereich?). Führen Sie ggf. einen Gehtest durch (Menü Benutzer). Falls der Fehlalarm durch einen Melderdefekt verursacht wird, tauschen Sie die Batterie oder den Melder.

Kann ich die Sirenenlautstärke ändern?

Ja, im Programmiermenü unter System → Signale (Menü 1 → 6). Wählen Sie 2 für Sirenenlautstärke und dann 1 für Alarm oder 2 für Quittierung. Stellen Sie die Lautstärke mit den Tasten 0 (aus) bis 5 (maximal) ein.

Wie lange halten die Notstromakkus?

Die 6 Ni-Cd Akkus (800 mAh) halten das System bei Netzausfall mehrere Stunden betriebsbereit. Die genaue Dauer hängt von der Anzahl der angeschlossenen Melder und der Nutzung ab. Nach einem Stromausfall werden die Akkus innerhalb von 12 Stunden vollständig geladen.

Wie setze ich das System auf Werkseinstellungen zurück?

Öffnen Sie das Gehäuse und setzen Sie die Steckbrücke J9 auf beide Pins. Entfernen Sie die Spannungsversorgung (Netzteil und Batterien) für mindestens 10 Sekunden. Legen Sie die Spannung wieder an. Die Anlage startet mit Werkseinstellungen. Entfernen Sie die Brücke danach wieder.

Welche Melder sind mit dem FU9002 kompatibel?

Das System arbeitet mit allen ABUS Funkmeldern im 868-MHz-Bereich, z.B. Funk-Öffnungsmelder (Magnetkontakt), Funk-Bewegungsmelder (haustierimmun), Funk-Rauchmelder, Funk-Überfalltaster, Funk-Erschütterungsmelder und Funk-Außensirenen. Bitte verwenden Sie nur Originalzubehör.

BEDIENUNGSANLEITUNG FU9002 ABUS

INSTALLATIONSANLEITUNG

Diese Installationsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Installationsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 3.

Eine Kurzanleitung für die Inbetriebnahme des ABUS Funkalarmpakets finden Sie ab Seite 10-88.

ABUS FUNKALARMSYSTEM

Diese Installationsanleitung ist eine Publikation der ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, D-86444 Affing OT Mühlhausen.

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder der Erfassung in EDV-Anlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten.

Diese Installationsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten. Haftungen gegenüber Druckfehlern und technischen Änderungen ausgeschlossen.

Kapitel 1 Bestimmungsgemäße Verwendung.... 1-5

Kapitel 2 Sicherheitshinweise....2-5

Kapitel 3 Einführung in das ABUS Funkalarmsystem 3-6

3.1 Lieferumfang 3-6

3.2 Was ist die ABUS Funkalarmanlage? 3-7

3.3 Welche Eigenschaften hat das ABUS Funkalarmsystem? 3-7

3.4 Welche technischen Daten hat das ABUS Funkalarmsystem? 3-7

3.5 Wie kann das ABUS Funkalarmsystem ausgebaut werden? 3-9

3.6 CE Erklärung des Herstellers.... 3-10

Kapitel 4 Vorabüberlegungen 4-11

4.1 Welche Arten der Absicherung gibt es? 4-12

4.2 Welche Funkmelder benötige ich? 4-12

4.3 Wo installiere ich die ABUS Funkalarmanlage? 4-13

4.4 Welche Installationsreihenfolge sollte ich beachten? 4-13

Kapitel 5 Montage der ABUS Funkalarmanlage.... 5-14

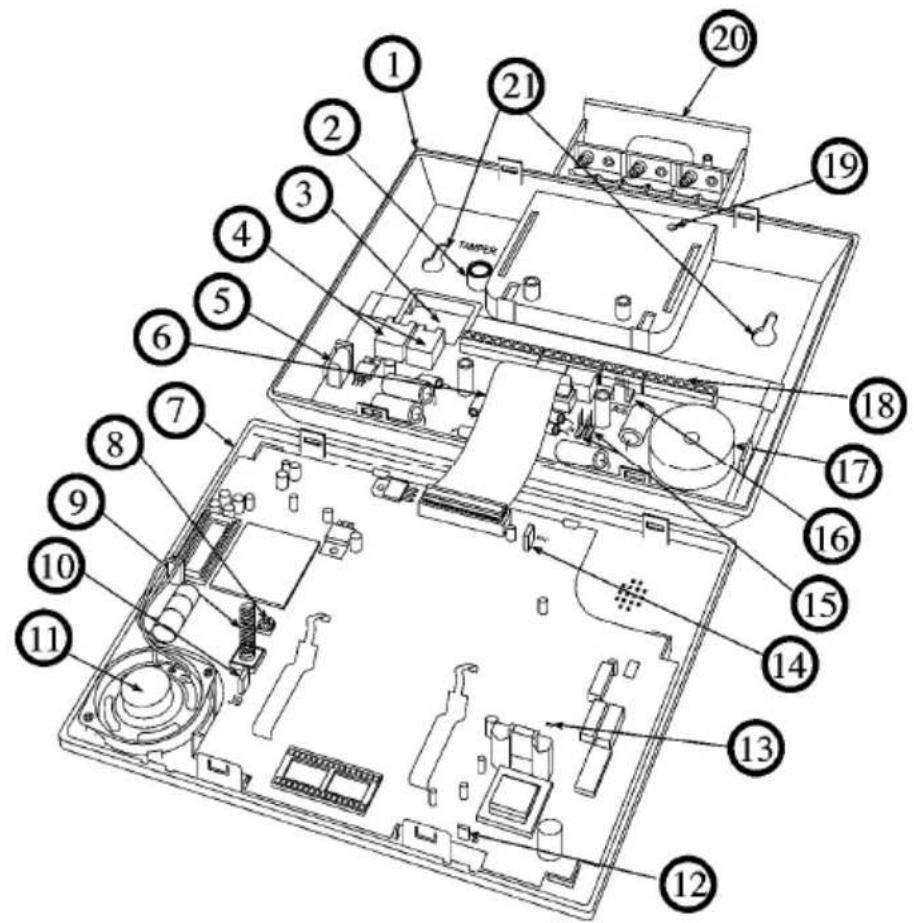

5.1 Was ist im Inneren der ABUS Funkalarmanlage? 5-14

5.2 Wie montiere ich die ABUS Funkalarmanlage? 5-15

5.2.1 Vorbereitung der Bodenplatte 5-15

5.2.2 Montage der Bodenplatte 5-15

5.2.3 Befestigung der Frontplatte 5-16

5.3 Wie installiere ich den Strom und Telefonanschluss? 5-16

5.4 Wie wird der Kontrast der LCD Anzeige eingestellt? 5-16

5.5 Wie verdrahte ich die weiteren Kontakte in der ABUS Funkalarmanlage? 5-17

5.5.1 Anschluss einer verdrahteten Sirene.... 5-17

5.5.2 Sirenensabotage 5-17

5.5.3 Steuerbare Relais- und Transistorausgänge 5-17

5.5.4 Anschluss einer Geräteerdung 5-18

5.5.5 Anschluss einer verdrahteten Zone 5-18

5.5.6 Anschluss eines externen Verbrauchers 5-18

5.6 Wie werden die Notstromakkus eingesetzt? 5-19

5.7 Was bewirken die Einstellungen der Steckbrücken? 5-20

Kapitel 6 Programmierung der ABUS Funkalarmanlage 6-21

Kapitel 7 Einstellungen im Programmiermenü....7-21

7.1 Programmiermenü Anleitung 7-21

7.2 System 7-22

7.2.1 Zeiten 7-22

7.2.2 Systemmakros....7-24

7.2.3 3 Funkmakros....7-29

7.2.4 4 Uhr....7-30

7.2.5 5 Benennung 7-31

7.2.6 Signale 7-33

7.2.7 7 Werksreset.... 7-34

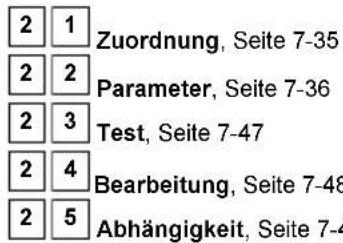

7.3.1 1 Zuordnung 7-35

7.3.2 2 Parameter 7-36

7.3.3 3 Zonentest....7-47

7.3.4 4 Bearbeitung ...... 7-48

7.3.5 5 Zonenabhängigkeit 7-49

7.4 Ausgänge 7-51

7.4.1 Definieren 7-51

7.4.2 2 Ausgang A 7-56

7.4.3 3 Ausgang B 7-56

7.5 PIN Code 7-57

7.5.1 1 Berechtigung....7-57

7.5.2 2 Bereich 7-59
7.5.3 3 Grand Master....7-59
7.5.4 4 Programmierer....7-60
7.5.5 5 Sub-Programmierer 7-60
7.5.6 Pin Länge 7-61

7.6 Wählgerät 7-62

7.6.1 4 Rufnummer U/D....7-62
7.6.2 5 U/D Zugang und ID 7-62
7.6.3 6 Kontrolle Wählgerät 7-63

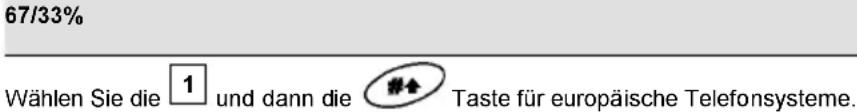

7.6.4 7 Wahlparameter....7-65
7.6.5 9 Follow Me (FM) (= Weiterleitung) 7-68

7.7 Fernbedienung 7-70

7.7.1 1 Zuordnung 7-70
7.7.2 2 Belegung 7-71
7.7.3 3 Kommunikations Test 7-72

7.8 Funkbedienteile 7-73

7.8.1 1 Zuordnung 7-73
7.8.2 2 Kommunikations Test 7-74

7.9 Sirene 7-75

7.9.1 1 Zuordnung 7-75
7.9.2 2 Parameter....7-76
7.9.3 3 Kommunikations Test 7-77
7.9.4 4 Kalibrierung 7-77
7.9.5 5 Sabo.Unterdrücken 7-77

7.10 Programmierung Beenden 7-79

Kapitel 8 Die Programmierung mit Hilfe des Benutzermenüs....8-80

8.1 Programmierung der Sprachmitteilungen 8-80

8.1.1 Mitteilungsstruktur 8-81
8.1.2 Abspielen/Aufnehmen 8-81
8.1.3 Mitteilungstest 8-84
8.1.4 Benachrichtigung 8-85

8.2 Gehtest 8-86

Kapitel 9 Zubehör zu Ihrem ABUS Funkalarmsystem 9-87

Kapitel 10 Kurzanleitung....10-88

10.1 Hardwaremontage 10-88

10.1.1 ABUS Funkalarmanlage.... 10-88
10.1.2 Funköffnungsmelder.... 10-88
10.1.3 Funkbewegungsmelder 10-88
10.1.4 Funkrauchmelder 10-88

10.2 Einlernen der Melder in die ABUS Funkalarmanlage 10-89

10.2.1 Programmiermenü der ABUS Funkalarmanlage 10-89
10.2.2 Melder einlernen....10-89
10.2.3 Zonen programmieren.... 10-90
10.2.4 Fernbedienung einlernen 10-90
10.2.5 Fernbedienung programmieren.... 10-90

10.3 Aktivierung der Sprachtextübertragung per Telefon.... 10-90

10.4 Verlassen des Programmiermenüs.... 10-91

10.5 Programmieren von Datum und Uhrzeit.... 10-91

10.6 Programmieren der FM (follow me) Rufnummer.... 10-91

10.7 Auslösen eines Probealarms 10-92

10.8 Ändern des Grand Master Pins 10-92

Kapitel 11 Muster für Installationsplan.... 11-93

Anhang A: Nachrichten im Ereignisspeicher 11-95

Kapitel 1 Bestimmungsgemäße Verwendung

Das ABUS Funkalarmsystem dient der Absicherung von Wohnungen, Eigenheimen, sowie kleineren, bis mittleren Gewerbeobjekten. Werden die Funkalarmanlage und Ihre Zubehörkomponenten ordnungsgemäß verbaut, alarmiert das Funkalarmsystem bei Einbruch, warnt vor Feuer und ruft Hilfe im Notfall.

Die Funkalarmanlage und Ihre Zubehörkomponenten sind nur für den geschützten Innenbereich (Umweltklasse 1) konzipiert und dürfen auch nur dort verwendet werden. Achten Sie darauf, dass die angegebenen Umweltbedingungen eingehalten werden. Bei Nichteinhaltung der vorgegebenen Umweltbedingungen ist der einwandfreie Betrieb der Funkalarmanlage und Ihrer Komponenten nicht mehr gewährleistet. Neben Fehlalarmen können auch bereits bei kurzfristiger Über- und Unterschreitung der Umweltbedingen irreversible Schäden an Bauteilen entstehen, die zum Komplettausfall der Funktion einzelner Komponenten oder des Komplettsystems führen können.

Ausgenommen aus der zuvor beschriebenen Umweltklasse sind die Funkaußensirene, Funkschlüsselschalter und die Funkfernbedienungen. Beachten Sie bitte die entsprechenden Umweltbedingungen für diese Produkte.

Das Funkalarmsystem kann keinen Einbruch, Überfall, Brand oder Vandalismus verhindern. Bei ordnungsgemäßer Installation dient es der lokalen Information und Weiterleitung der Information per Telefon mittels Sprachtext.

Das Funkalarmsystem arbeitet auf einem speziell für Alarmanlagen geschützten Frequenzband im 868MHz Frequenzbereich. Damit wird ausgeschlossen, dass andere Konsumerprodukte, wie zum Beispiel Babyfone, den einwandfreien Betrieb des Funkalarmsystems stören. Nicht ausgeschlossen werden kann jedoch, dass die Funkübertragung durch defekte Bauteile von elektrischen oder elektronischen Produkten, zum Beispiel Ventilatoren, Antennenverstärker, o.ä. zeitweise oder dauerhaft gestört wird. Darüber hinaus kann die Funkübertragung auch bewusst und mutwillig von außen gestört werden. Das Funkalarmsystem ist jedoch in der Lage diese Störungen zu erkennen und zu melden, sobald ein einwandfreier Funkverkehr nicht mehr gewährleistet ist.

Alle Zubehörkomponenten des Funkalarmsystems arbeiten mit Batterien, die nur eine begrenzte Lebenszeit haben. Die Anlage überwacht den Batteriestatus der Zubehörkomponenten und meldet im Voraus, wenn die Energie der Batterien in den Zubehörkomponenten zu Neige geht und diese ersetzt werden müssen. Ersetzen Sie möglichst umgehend die Batterien. Die Zubehörkomponenten arbeiten nur so lange, wie genügend Energie für einen einwandfreien Betrieb zur Verfügung steht. Ist dies nicht mehr der Fall, setzen sie sich automatisch außer Betrieb. Ein solcher Melder kann seine Funktion damit nicht mehr erfüllen.

Die Funkalarmanlage wird über das allgemeine Stromnetz mit Energie versorgt und verfügt im Notfall über Batterien oder wiederaufladbare Notstromakkus. Diese erhalten den kompletten Betrieb Ihres Funkalarmsystems für mehrere Stunden aufrecht. Ein Dauerbetrieb der Anlage über Batterien oder Akkus ist nicht vorgesehen. Bei längerem Stromausfall kann die Energie der Notstromakkus aufgebraucht werden. Die Alarmanlage arbeiten nur so lange, wie genügend Energie für einen einwandfreien Betrieb zur Verfügung steht. Ist dies nicht mehr der Fall, setzt sie sich automatisch außer Betrieb. Die aufgeführten Funktionen sind nicht mehr gegeben.

Alle Informationen und Programmierungseinstellungen werden in einem Langzeitspeicher (EEPROM) gesichert und stehen auch nach einem Komplettausfall der Anlage (auch nach Monaten) noch zur Verfügung. Bei Wiederinbetriebnahme eines solchen Systems sind lediglich Datum und Uhrzeit zu aktualisieren.

Kapitel 2 Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Installationsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden besteht kein Haftungsanspruch!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, erlischt jeglicher Haftungs- und Garantieanspruch.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern der Alarmanlage und Ihrer Komponenten nicht gestattet.

Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose (230 Volt /50 Hz, bzw. 110Volt /60Hz) des öffentlichen Versorgungsnetzes verwendet werden.

Achten Sie auf eine sachgemäße Inbetriebnahme der Alarmanlage. Beachten Sie hierbei diese Installationsanleitung.

Die Inbetriebnahme ist von entsprechend qualifiziertem Personal durchzuführen, damit der sichere Betrieb dieses Produktes gewährleistet ist. Stellen Sie sicher, dass beim Aufstellen des Produktes die Zuleitung nicht gequetscht oder durch scharfe Kanten beschädigt wird.

Platzieren Sie die Alarmanlage niemals in der Nähe von brennbaren bzw. leicht entzündlichen Materialien, z.B. Vorhänge. Setzen Sie die Alarmanlage keinen hohen Temperaturen, starken Vibrationen oder Feuchtigkeit aus.

Geräte, die mit Netzspannung betreiben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.

In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft für elektrische Anlagen und Betriebsmittel zu beachten.

Beachten Sie vor allem alle mit einem Ausrufezeichen gekennzeichneten Stellen in dieser Anleitung. Diese kennzeichnen besonders wichtige Erklärungen, bzw. unbedingt einzuhaltende Sicherheitshinweise.

Kapitel 3 Einführung in das ABUS Funkalarmsystem

Herzlichen Glückwunsch – Sie haben die richtige Wahl getroffen. Das ABUS Funkalarmsystem bietet Ihnen professionelle Technik und erstklassige Qualität des Spezialisten für Haussicherheit, verpackt in ein modernes, ansprechendes Design und gibt Ihnen jeden Tag aufs Neue – das gute Gefühl der Sicherheit.

Bitte überprüfen Sie zunächst den Inhalt dieses Pakets gemäß den nachfolgenden Angaben auf Vollständigkeit und reklamieren Sie Abweichungen unmittelbar bei Ihrem Verkäufer.

EINE KURZANLEITUNG FÜR DIE INBETRIEBNAHME DER IM PAKET VERWENDETEN MELDER FINDEN SIE AUF SEITE 11-88.

Ersetzen Sie defekte oder fehlende Teile dieser Anlage nur durch Originalteile. Diese erhalten Sie von Ihrem Verkäufer.

Dieses Kapitel liefert Antworten auf folgende Fragen

• Was ist die ABUS Funkalarmanlage?
- Welche Funktionseigenschaften hat das ABUS Funkalarmsystem?
- Welche technischen Daten hat das ABUS Funkalarmsystem?
- Wie kann das ABUS Funkalarmsystem ausgebaut werden?

Weitergehende Hinweise zur Benutzung, Wartung und Instandhaltung Ihres ABUS Funkalarmsystems entnehmen Sie bitte der beiliegenden Benutzeranleitung.

Sofern Ihre Fragen in diesem oder den folgenden Kapiteln nicht vollständig beantwortet werden und auch die Benutzeranleitung oder die Installations-DVD keine Erklärung bieten, bitten wir Sie, Ihren Verkäufer zu kontaktieren. Dieser wurde eingehend geschult und berät Sie gerne weiter.

3.1 Lieferumfang

Das ABUS Funkalarmpaket besteht aus folgenden Einzelkomponenten

Installations- und Programmierungsanleitung 1x

Benutzeranleitung

DVD mit Installationsfilm

Kurzanleitung für Telefonkommandos 1x

Steckernetzteil (gemäß techn. Angaben) 1x

Wiederaufladbare Batterien (gemäß techn. Angaben) 6x

Widerstände 2,2kOhm

Schrauben (4,2 x 32 4x, 2,9 x 13 1x, 2,9 x 6,5 1x)

Funkmagnetkontakt weiss

Funkfernbedienung

Funkbewegungsmelder 1x

1x

1x

1x
1x

3.2 Was ist die ABUS Funkalarmanlage?

Die ABUS Funkalarmanlage ist eine speziell für den Anspruch von Eigenheimbesitzern und Inhabern von kleineren bis mittleren Gewerbeobjekten entwickelte Alarmanlage. Die Funkalarmanlage sorgt mit Hilfe der in Ihrem Objekt installierten Funkmeldern für Sicherheit rund um die Uhr. Je nach Ausbaustufe löst das ABUS Funkalarmsystem Alarm aus bei einem Einbruch, warnt vor einem Feuer und holt Hilfe bei Notfällen im Haushalt. Darüber hinaus verfügt das ABUS Funkalarmsystem über intelligente Steuerungsfunktionen, die sich auch in gängige Haussteuerungssysteme integrieren lassen, zum Beispiel EIB. Diese lassen sich auch bequem aus der Ferne bedienen.

3.3 Welche Eigenschaften hat das ABUS Funkalarmsystem?

Das ABUS Funkalarmsystem überwacht zuverlässig. Im Alarmfall, ausgelöst durch Funkmelder (z.B.: Rauch-, Magnet-, Bewegungsmelder), Funknotruftaster (z.B.: Überfallnotruf), oder durch Systemstörungen (z.B.: Netzausfall), ruft das ABUS Funkalarmsystem automatisch die vorher programmierten Zielrufnummern an und aktiviert je nach Alarm die lokalen Signalgeber.

Das ABUS Funkalarmsystem informiert und meldet beim Anruf den zuvor aufgesprochenen, Ansagetext. Anschließend überträgt es die Alarmursache (z.B.: Feuer, Notruf) oder die Systemmeldungen (z.B.: Netzausfall, Batteriefehler).

Das ABUS Funkalarmsystem schafft Kontakt. Über das in die Alarmanlage integrierte Mikrofon und den Lautsprecher können Sie per Telefon in den Raum hineinhören und hineinsprechen. Für einen Kontrollanruf wählen Sie sich in das ABUS Funkalarmsystem ein.

Das ABUS Funkalarmsystem gibt Sicherheit, da es im Ereignisfall so lange anruf, bis Sie oder eine von Ihnen bestimmte Person den Anruf quittiert. Das ABUS Funkalarmsystem kann reagieren, bzw. fernwirken. Sie aktivieren oder deaktivieren das ABUS Funkalarmsystem mittels Telefonanruf. Sie programmieren die Alarmrufnummern auch von fern zu Ihrem gewünschten Ziel.

Das ABUS Funkalarmsystem ist einfach zu programmieren und zu bedienen. Der logisch aufgebaute Installationsbereich ist wie der Benutzerbereich menügeführt. Der Benutzer erhält zusätzlich die wichtigsten Systemereignisse über eine Sprachausgabe.

3.4 Welche technischen Daten hat das ABUS Funkalarmsystem?

Betriebsspannung: Primär: 230V AC / 50Hz Netzadapter Sekundär: 9V AC / 50Hz

Stromaufnahme: Primär: 113mA max. Sekundär: 140mA min. / 2000mA max.

Notstromversorgung: 6 x 1,2V AA Ni-Cd Akkus (min. 800mAh) oder 6 x 1,5VDC AA Alkaline Batterien

Steuerausgänge: 2 x Relais max. 3A bei 24V DC 2 x Transistor max. 70mA

Spannungsausgang: 1 x 9V DC max. 200mA (dauer) 1 x 9V DC max. 500mA (steuerbar)

Alarmsirene: 1 x intern 90dBA @ 1m

Betriebstemperatur: 0°C bis +55°C max. Luftfeuchtigkeit 90% nicht kondensierend

Gehäusematerial: ABS

Abmessungen: 240 x 190 x 48mm (LxBxH)

Gewicht: 970g (inklusive Batterien)

Wählverfahren: MFV / CTMF (Tonwahl)

Funkimmunität: gemäß EN 50130-4

Funkfrequenz: 868,65 MHz AM narrow band

Weitere Zulassungen wie CE, Funk und Telefonbetrieb sind beim Hersteller hinterlegt und können bei Bedarf angefordert werden. Kontaktieren Sie hierzu bitte Ihren Händler.

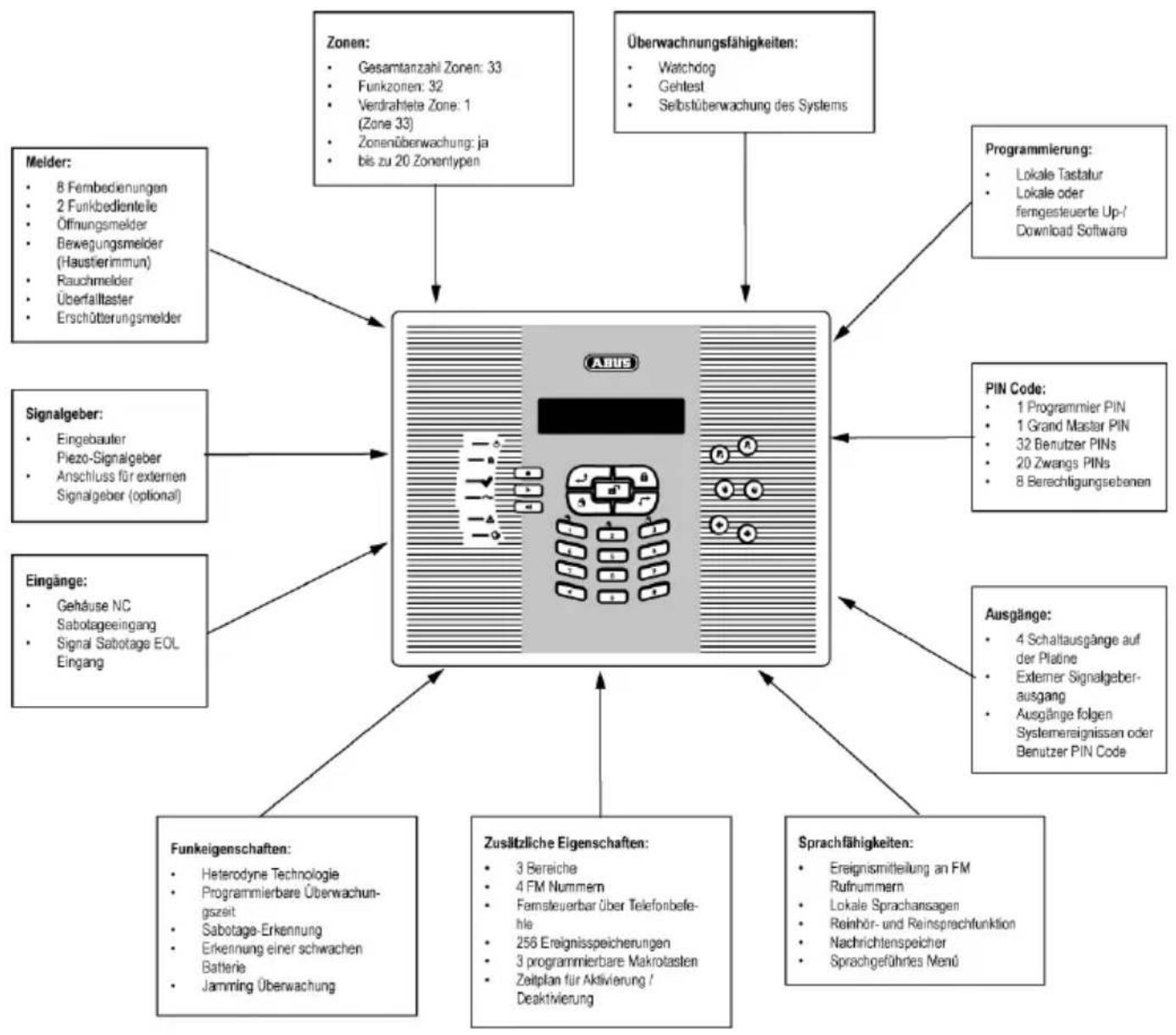

Die folgende Grafik gibt eine Übersicht über weitere Funktionseigenschaften Ihres ABUS Funkalarmsystems:

3.5 Wie kann das ABUS Funkalarmsystem ausgebaut werden?

Das ABUS Funkalarmsystem ist ein modular ausbaubares Sicherheitssystem. Die nachfolgende Grafik verdeutlicht den möglichen Systemausbau:

security center

EG - KONFORMITÄTSERKLÄRUNG EC - DECLARATION OF CONFIRMITY

Wir / We Security-Center GmbH & Co. KG

Linker

Kreuthweg

5

86444

Mühlhausen

(Germany)

erklären hiermit, dass das Produkt / herewith declares that the product

Typ / Type: ABUS Funkalarmanlage

auch benannt / also named: RWABUV868xxA* (*xx=country code)

Artikel-Nr. / Article No.: FU9010

konform ist mit den Anforderungen und einschlägigen Bestimmungen der

- Richtlinie 1999/5/EC des Europäischen Parlaments vom 9. März 1999. Das in Artikel 10 (4) genannte und im Anhang III der Richtlinie beschriebene Verfahren zur Bewertung der Konformität ist eingehalten worden.

Weiterhin erklären wir, dass Teile aus folgenden Normen und Standards zur Anwendung gelangten:

Ort und Datum der Ausstellung

Name, Funktion und Unterschrift des Befugten

Andreas Kupka, Geschäftsführer

Kapitel 4 Vorabüberlegungen

Bevor Sie mit der Installation Ihres neuen ABUS Funkalarmsystems beginnen, bitten wir Sie, sich etwas Zeit für die folgenden Vorüberlegungen zu nehmen. Hilfreiche Tipps für die Planung Ihres Systems finden Sie auch auf der im Lieferumfang enthaltenen Installations-DVD. Sollten Fragen unbeantwortet bleiben, bitten wir Sie, Ihren Verkäufer zu kontaktieren. Dieser berät Sie gerne weiter. Bedenken Sie, nur ein richtig geplantes und installiertes Alarmsystem bietet größtmögliche Sicherheit.

Dieses Kapitel beantwortet folgende Fragen:

• Welche Arten der Absicherung gibt es?
• Welche Funkmelder benötige ich?
  • Wo installiere ich das ABUS Funkalarmsystem?
• Welche Installationsreihenfolge sollte ich beachten?

Die folgende Grafik zeigt mögliche Einsatzorte der unterschiedlichen Funkmelder.

4.1 Welche Arten der Absicherung gibt es?

Generell kann man von drei verschiedenen Arten der Absicherung bei einem Objekt sprechen:

Bei der Außenhautüberwachung sichern Sie zunächst gefährdete Bereiche, wie Haustür, Terrassentür und Kellertür, sowie Fenster im Erdgeschoss mit Funköffnungsmelder und Funkglasbruchmeldern. Ein weiterer Schritt stellt die Absicherung möglichst aller weiteren Zugangsbereiche zum Objekt dar. Nicht abgesicherte Zugangsbereiche sind dabei ein Sicherheitsrisiko, da im Inneren des Objektes keine Detektion mittels Funkbewegungsmelder erfolgt.

Diese Art der Überwachung wird besonders bei Haustierbesitzern (Hunde, Katzen) empfohlen, da diese die Ursache für Falschalarme bei Innenmeldern (Bewegungsmelder) sein können.

Bei der Innenraumüberwachung (Fallen- Schwerpunktüberwachung) überwachen Sie nur den Innenbereich Ihres Objekts. Auf eine Außenhautüberwachung wird komplett verzichtet. Die Absicherung mit Funkbewegungsmeldern beginnt mit den Bereichen, die der Einbrecher mit hoher Wahrscheinlichkeit durchqueren wird, wie Flure, Eingangsbereiche und Wohnzimmer. In der Ausbaustufe kann jeder Raum einzeln abgesichert werden.

Die Innenraumüberwachung ist die kostengünstigste Art der Überwachung, bei der jedoch der Eindringling unter Umständen erst spät erkannt wird, wenn er sich schon im Objekt befindet.

Die Kombination der oben beschriebenen Absicherungsarten, schließt die Sicherheitslücken in der Außenhautüberwachung durch den Einsatz von Innenmeldern (Funkbewegungsmeldern). Dabei wird der Eindringling entweder bereits beim Betreten des Objekts, spätestens jedoch wenn er sich im Objekt bewegt, detektiert.

Die Kombination beider Absicherungsarten bietet Ihnen das höchste Maß an Sicherheit.

Wir empfehlen den Einsatz von Funkrauchmeldern, da jedes im Haus angeschlossene elektrische Gerät eine mögliche Brandursache darstellt. Sichern Sie mit jeweils einem Melder PRO Stockwerk zunächst die Flure. Genauso wichtig ist es, Bereiche wie Kinderzimmer, Schlaf- und Wohnzimmer, mit jeweils einem Melder abzusichern.

Rauchmelder retten Leben!

Die Bedienung des Funkalarmsystems erfolgt entweder über die beiliegende Fernbedienung, über ein Funkbedienteil oder über einen Funkschlüsselschalter. Das System kann direkt über die Tastatur an der ABUS Funkalarmanlage gesteuert werden. Über diese Tastatur wird das System auch programmiert. Darüber hinaus stehen Fernsteuer- und

Fernprogrammiermöglichkeiten über Telefon oder PC Ferneinwahl zur Verfügung, die im weiteren Verlauf der Anleitung erklärt werden. Zusätzliche Hinweise zur Bedienung der Funkalarmsystems entnehmen Sie bitte auch der Bedienungsanleitung, sowie der Installations-DVD. Im Zweifelsfalle fragen Sie bitte Ihren Verkäufer.

4.2 Welche Funkmelder benötige ich?

Die Art und Anzahl der notwendigen Funkmelder richtet sich zum einen nach der Art der Absicherung, aber auch nach dem Grad der Sicherheit, den Sie erreichen wollen. Gehen Sie daher bei der Planung der Funkmelder wie folgt vor:

• Überlegen Sie, wie man in Ihr Objekt gelangen kann. Hilfreich ist dazu ein Plan Ihres Objekts, oder ein Rundgang im und um das Objekt. Stellen Sie sich dabei vor, wie Sie vorgehen würden, um in Ihr Objekt zu gelangen. Planen Sie dabei auch etwaige verfügbare Hilfsmittel ein. Meist ist der direkte Weg über die Haus- oder Terrassentür nicht unbedingt der schnellste. Ist zum Beispiel eine Leiter vorhanden, kann auch eine Balkontür oder ein Fenster im 1. Stock ein Sicherheitsrisiko darstellen.
• Verfügt Ihr Objekt bereits über gute mechanische Absicherungssysteme wie Fensterschlösser oder Türzusatzschlösser, so versperren diese den meisten Einbrechern den Weg in Ihr Objekt.
• Ein Einbruch soll stets schnell, leise und unauffällig geschehen. Zugangsbereiche an schlecht einsehbaren Bereichen Ihres Objekts, wie Kellertüren oder rückseitig gelegene Fenster sind daher besonders gefährdet.
• Planen Sie in Ihr System mindestens einen Rauchmelder (im Schlafzimmer) besser drei Rauchmelder (im Schlafzimmer, im Flur (Fluchtweg) und im Wohnzimmer (Vielzahl an elektrischen Geräten) ein. Rauchmelder in der Küche oder im Bad sind nicht geeignet, aufgrund der dort vorkommenden natürlichen Rauch- bzw. Dampfentwicklung.
• Erstellen Sie nach den obigen Vorgaben und den Hinweisen der Installations-DVD eine Liste an benötigten Funkmeldern und teilen Sie diese in drei Kategorien ein: unbedingt notwendig (hoher Gefährdungsgrad), wichtig (mittlerer Gefährdungsgrad) und weniger wichtig (geringer Gefährdungsgrad, andere Sicherungsmaßnahmen bereits vorhanden oder schwer zu erreichen, bzw. zu überwinden).
• Besorgen Sie sich alle Funkmelder die notwendig sind. Da das System modular aufgebaut ist, können die Funkmelder der anderen Kategorien auch zu einem späteren Zeitpunkt installiert werden.
• Bei der Bedienung des Systems sollten Sie darauf achten, dass Sie das System täglich mehrmals aktivieren und deaktivieren. Die Anbringung der Komponenten sollte daher so komfortabel wie möglich gelöst sein und Sie in Ihrem natürlichen Lebensrhythmus nicht einschränken.

Bei Fragen zur Absicherung hilft Ihnen auch Ihr Verkäufer. Hilfreich bei der Planung ist dabei immer ein Plan oder eine Skizze von Ihrem Objekt.

Das ABUS Funkalarmsystem und deren Komponenten sind so entwickelt worden, dass sie mögliche Angriffe von außen und Sabotageversuche unmittelbar erkennen und melden. Sicher ist sicher!

4.3 Wo installiere ich die ABUS Funkalarmanlage?

Die ABUS Funkalarmanlage wird in Ihrem Haus in der Nähe eines analogen Telefonanschlusses und einer 230V Steckdose angebracht – Idealerweise im zentralen Bereich des Objekts, um eine gute Kommunikation der Anlage mit den Meldern sicherzustellen. Von einer Installation im direkten Eingangsbereich der Haus- oder Wohnungseingangstür ist aufgrund der schnellen Sabotagemöglichkeit abzusehen. Hier empfiehlt sich der Einsatz eines Funkbedienteils.

Achten Sie darauf, dass die ABUS Funkalarmanlage mindestens in einem Abstand von 1m zu Decken und Fußböden installiert werden muss, um einen guten Funkverkehr zu gewährleisten. Darüber hinaus sollte die ABUS Funkalarmanlage nicht in Schränke oder Schubladen gelegt werden, da die verwendeten Materialien der Möbel einen Funkempfang schwächen und Sie die Sprachmitteilungen des Systems nicht mehr hören könnten.

Auf der Geräterückseite befinden sich mehrere Öffnungen, die ein Einhängen in Wandschrauben ermöglichen. Mit Hilfe des beiliegenden Befestigungsmaterials und einem Akkubohrschrauber ist die Anlage schnell an der Wand befestigt. Die Befestigung sollte auf einer glatten Wandrückseite erfolgen und so stramm sein, dass der rückseitige Sabotagekontakt ganz eingedrückt wird. Ist dies nicht möglich, so ist dieser Kontakt zu deaktivieren.

Die maximale Entfernung der einzelnen Funkmelder zur ABUS Funkalarmanlage sollte 30m in Gebäuden nicht überschreiten. Beachten Sie, dass verwendete Baumaterialien und andere elektrische Geräte die Funkreichweite einschränken können. Achten Sie hier vor allem auf stark armierte Stahlbetondecken (zum Beispiel Fußboden im Erdgeschoss) oder elektrische Fußbodenheizungen (faradayscher Käfig).

4.4 Welche Installationsreihenfolge sollte ich beachten?

Die Installation und Programmierung Ihres ABUS Funkalarmsystems erfolgt am Besten in der hier beschriebenen Reihenfolge. Schritt für Schritt werden Sie so durch die einzelnen Installationspunkte geführt. Die Programmierung wird mit einem Probealarm abgeschlossen, der zu einer erfolgreichen Alarmauslösung an der Anlage führt (sofern keine Kommunikationsstörungen vorliegen).

1. Erstellung eines Installationsplans
2. Verdrahtung und Installation der ABUS Funkalarmanlage
3. Erstinbetriebnahme
4. Programmiermenü und Empfangskontrolle
5. Installation der Funkmelder und Kommunikationstest
6. Programmierung der Melderzonen
7. Programmierung von Alarmreaktionen
8. Programmierung von Ansagetexten und Alarmrufnummern
9. Abschließende Einstellungen
10. Aktivierung des Systems und Probealarm

Kapitel 5 Montage der ABUS Funkalarmanlage

Zeichnen Sie eine Skizze Ihres Objekts oder nutzen Sie bereits vorhandene Pläne Ihres Architekten. Tragen Sie nach den im Kapitel 3 beschriebenen Hinweisen die unbedingt notwendigen Funkmelder ein, sofern noch nicht geschehen. Gehen Sie bei der Installation der Melder Gruppenweise vor. Zum Beispiel: erst Magnetkontakte, dann Bewegungsmelder, dann Rauchmelder. Oder teilen Sie ihr Objekt nach Bereichen ein. Zum Beispiel: Wohnzimmer, Küche, ... oder Erdgeschoss, Keller, ... Benennen Sie die Melder, entweder mit Nummern oder Namen. Ein Muster eines solchen Installationsplans finden Sie am Ende dieser Anleitung. Der Installationsplan wird im Laufe der Anleitung immer wieder benötigt.

Dieses Kapitel liefert Antworten auf folgende Fragen

• Was ist was im Inneren der ABUS Funkalarmanlage?
• Wie montiere ich die ABUS Funkalarmanlage?
- Wie installiere ich Strom- und Telefonanschluss?
- Wie wird der Kontrast der LCD Anzeige eingestellt?
• Wie verdrahte ich die weiteren Kontakte in der ABUS Funkalarmanlage?
• Wie werden die Notstromakkus eingesetzt?
- Was bewirken die Einstellungen der Steckbrücken?

5.1 Was ist im Inneren der ABUS Funkalarmanlage?

Die nachfolgende Grafik zeigt den inneren Aufbau der ABUS Funkalarmanlage.

1	Bodenplatte	12	Steckbrücke	für	Netzspannungsreset
2	Gehäuse	Sabotageöffnung	13	LED
3	Kabeleinführung	14	Steckbrücke	Batterie/Akku
4	Telefonanschlussstecker		15	Steckbrücke für Steuerausgänge
5	Netzanschluss		16	BUS Anschluss
6	Flachbandkabel	17	Interne	Sirene/Signalgeber
7	Frontplatte	18	Hauptanschlussblock
8	LCD	Beleuchtungsdimmer	19	Batteriefachverschraubung
9	Sabotagefeder	20	Batteriefach
10	Steckbrücke für Systemreset		21	Wandbefestigung
11	Lautsprecher

5.2 Wie montiere ich die ABUS Funkalarmanlage?

Die ABUS Funkalarmanlage wird in drei Schritten an die Wand montiert. Zum Öffnen des Gehäuses benötigen Sie einen Schlitzschraubendreher. Zum Bohren der Löcher für die Befestigungsschrauben eignet sich am besten ein Akkubohrschrauber. Mit diesem drehen Sie im Anschluss auch die Befestigungsschrauben in die Wand. Gehen Sie bei der Montage der ABUS Funkalarmanlage wie folgt vor:

5.2.1 Vorbereitung der Bodenplatte

• Lösen Sie die Gehäuseschraube, die sich mittig auf der Unterseite des Gehäuses befindet.
  Im Auslieferungszustand ist das Gehäuse noch nicht verschraubt.
  • Trennen Sie die Frontplatte von der Bodenplatte wie in der Grafik gezeigt mit Hilfe eines Schlitzschraubendrehers.

• Klappen Sie dann die Frontplatte vorsichtig von unten nach oben auf. Beachten Sie dabei, dass Sie einen Winkel von 45° nicht überschreiten, um die Halteklammern an der oberen Seite der Frontplatte nicht zu zerstören.
• Ziehen Sie nun das Flachbandkabelaus aus der Befestigung der Bodenplatte.
  Die Bodenplatte und Frontplatte sind nun von einander getrennt. Legen Sie die Frontplatte zunächst beiseite.
• Ziehen Sie nun den Batteriedeckel aus der Bodenplatte heraus.
• Klappen Sie die Halteklammern für die Platine vorsichtig nach außen und entnehmen Sie die Platine aus der Bodenplatte.

5.2.2 Montage der Bodenplatte

• Die Bodenplatte kann nun als Bohrschablone zum Anzeichnen der Bohrlöcher verwendet werden. Insgesamt stehen sechs Bohrlöcher zur Verfügung. Mindestens vier sind zu nutzen, um eine stabile Befestigung der ABUS Funkalarmanlage an der Wand zu ermöglichen.
  Bohren Sie die Löcher niemals mit Hilfe der Bodenplatte, da die Gefahr besteht den Kunststoff der Bodenplatte zu zerstören. Entfernen Sie in jedem Fall die Platine, da Sie sonst die darunter liegenden Bohrlöcher nicht anzeichnen können.
• Bohren Sie die entsprechenden Löcher und setzen Sie bei Bedarf Dübel ein. Die Bodenplatte wird mit M4 Schrauben mit mindestens 35mm Länge an der Wand befestigt.
• Bevor Sie die Bodenplatte an die Wand schrauben, entfernen Sie mit einem Seitenschneider (siehe Skizze) die Kabelöffnungen für Telefonanschluss und Netzkabel. Dies ist nicht notwendig, wenn die Verkabelung rückseitig durch die Wand erfolgt.

• Stellen Sie den Deckelkontakt (Tamper) entsprechend des gewünschten Auslöseverhaltens ein. Den Sabotagekontakt finden Sie auf der Rückseite der Bodenplatte.
  Box only – Eine Sabotagemeldung wird nur beim Öffnen des Gehäuses ausgelöst.
  Box and Wall – Eine Sabotagemeldung wird beim Öffnen des Gehäuses und beim Abnehmen des Gerätes von der Wand ausgelöst. Box and Wall empfiehlt sich bei einer Wandmontage.
• Führen Sie die Kabel für Telefon und Netzanschluss in das Gehäuse ein. Denken Sie auch daran, eventuell weitere Steuerkabel einzuführen und befestigen Sie die Bodenplatte anschließend mit den beiliegenden Schrauben fest and der Wand.
• Setzen Sie die zuvor entnommene Platine wieder ein.

5.2.3 Befestigung der Frontplatte

Bevor Sie die Frontplatte befestigen, lesen Sie bitte zunächst die folgenden Abschnitte (bis Seite 5-20) und kehren Sie im Anschluss hierher zurück. Nicht bei jeder Installation sind die vorausgehenden Abschnitte notwendig. Beachten Sie bei Ihrem weiteren Vorgehen, dass alle Verdrahtungsarbeiten im absolut spannungsfreien Zustand durchgeführt werden. Weder das Netzteil noch die Notstromversorgung dürfen angeschlossen sein.

Bevor Sie die Frontplatte befestigen, sollten folgende Installationsarbeiten beendet sein:

• An der Platine der Bodenplatte sind Telefon- und Netzanschluss angeschlossen (Kapitel 6.3).
  • An der Platine der Bodenplatte sind alle Verdrahtungsarbeiten für zusätzliche Steuerkabel abgeschlossen (Kapitel 6.5).
  • Helligkeit ist eingestellt (Kapitel 6.4).
• Alle Steckbrücken sind entsprechend der gewünschten Funktion gesteckt (Kapitel 6.7).

Wenn alle diese Arbeiten beendet sind, wird die Frontplatte wieder aufgesetzt und verschraubt. Gehen Sie dabei wie folgt vor:

• Verbinden Sie das Flachbandkabel der Frontplatte mit der Bodenplatte.
• Setzen Sie die Sabotagefeder in das Gehäuse für die Sabotageöffnung ein und klippen Sie die Frontplatte von oben in die Bodenplatte.
• Klappen Sie die Frontplatte nach unten, so dass diese hörbar in die Bodenplatte einschnappt.
• Verschrauben Sie das Gehäuse auf der Unterseite mit Hilfe der beiliegenden Schraube.

Das ABUS Funkalarmsystem ist nun bereit für die folgenden Installationsschritte, die in Kapitel 7 beschrieben werden

5.3 Wie installiere ich den Strom und Telefonanschluss?

Das ABUS Funkalarmsystem wird über ein 230V AC Netzteil mit 9V AC Spannung versorgt. Achten Sie in diesem Schritt darauf, nur den sekundärseitigen Stecker des Netzteils in die Platine der Bodenplatte (siehe Nummer 5 auf der Seite 6-14: Was ist was im Inneren der Anlage) einzustecken. Das Steckernetzteil sollte keinesfalls in die Steckdose eingesteckt werden. Der Steckplatz für das Steckernetzteil ist auf der Platine in der Bodenplatte.

Alternativ kann das Steckernetzteil nach dem Entfernen des Steckers auch direkt mit der Platine der Bodenplatte verbunden werden. Es muss auf keine Polarität geachtet werden.

Der Telefonanschluss kann bequem über einen RJ31 Stecker, oder einen RJ11 Stecker erfolgen. Der Telefonanschluss der beiden analogen Telefonadern a und b kann aber auch über Schraubklemme, wie in der Grafik gezeigt, erfolgen. Die Anschlussbelegung ist dabei nicht zu beachten. Telefonendgeräte, egal ob eines oder mehrere, sind der ABUS Funkalarmanlage unbedingt nachzuschalten. Der Grund: Im Alarmfall trennt die Anlage die Verbindung aller nachgeschalteter Telefonanschlüsse und nutzt den Telefonanschluss exklusiv für die Übertragung der Alarmmeldung (Blockadefreischaltung). Sie verhindern dadurch, dass ein „belegtes“ Telefon im Alarmfall die Leitung blockiert. Um Ihre Telefonendgeräte der Anlage nachzuschalten, verfahren Sie wie in der obigen Skizze gezeigt: Die Kabel Ihrer Telefonleitung müssen in den Anschluss Linie der ABUS Funkalarmanlage. Die Kabel Ihres Telefons / Ihrer Telefonanlage verbinden Sie mit dem Anschluss Set.

5.4 Wie wird der Kontrast der LCD Anzeige eingestellt?

Das ABUS Funkalarmsystem verfügt über einen Dimmvorrichtung, mit der Sie die Helligkeit und den Kontrast der LCD Anzeige einstellen können. Es wird empfohlen, diese Einstellung vorzunehmen, nachdem die Anlage mit Spannung versorgt wurde und bevor Sie die Frontplatte wieder auf die Bodenplatte einsetzen.

Um die Einstellung vorzunehmen, drehen Sie den LCD Beleuchtungsdimmer (siehe Nummer 8 auf Seite 6-14: Was ist was im Inneren der Anlage) vorsichtig mit Hilfe eines kleinen Schlitzschraubendrehers, bis die gewünschte Helligkeit erreicht wurde.

5.5.1 Anschluss einer verdrahteten Sirene

Die ABUS Funkalarmanlage ist mit einem eingebauten Signalgeber ausgerüstet. Falls Sie es wünschen, kann ein externer Signalgeber oder Piezo Signalgeber angeschlossen werden, um Bewohner und Nachbarn mit einer lauten Sirene während des Alarms zu alarmieren.

So verdrahten Sie einen externen Signalgeber:

• Schließen Sie die externen Verdrahtungen an die Signalgeber-Klemmen (+ Bell) (Bell -). Vergewissern Sie sich, dass die Polarität stimmt, wenn Sie eine elektronische Sirene und/oder polarisierte Signalgeber verbinden.
• Stellen Sie das Tonsignal ein das erzeugt werden soll (schlagen Sie hierzu bitte auch im Kapitel 8, Seite 8-29, Quick Key [1][2][32] im Programmiermenü nach), je nachdem um welchen Signalgeber es sich handelt.
• Handelt es sich um einen Lautsprecher ohne eingebauten Sirenentreiber, dann erzeugt die ABUS Funkalarmanlage eine kontinuierlich oder unterbrochene schwingende Stromspannung.
• Handelt es sich um einen Signalgeber oder elektrische Sirene, dann erzeugt die ABUS Funkalarmanlage eine stetige 9VDC oder eine langsam pulsierende Stromspannung, je nachdem, um welchen Alarmtyp es sich handelt. Verwenden Sie einen Signalgeber mit einer maximalen Stromaufnahme von 9V 500mA.

WARNUNG:

Um eine Störung der externen Signalgeberschleife zu vermeiden wenn keine Verbindung zu den Signalgeber Klemmen gemacht wurde, schließen Sie einen der beiliegenden 2,2 kΩ Widerstände zwischen die Anschlüsse (+ Bell) und (Bell -).

HINWEIS:

Es ist wichtig, den Menüpunkt Sirene / LS im Programmiermenü korrekt zu definieren. Die Einstellung ist abhängig davon, um was für eine Art von Signalgeber es sich handelt. Meist ist diese Einstellung auf Sirene zu programmieren.

Sollte der Signalgeber-Ausgang überlastet sein (maximal 500 mA) und ist er stillgelegt, dann müssen Sie die Last am Ausgang für die Dauer von mindestens 10 Sekunden unterbrechen bevor Sie wieder eine Last an den Ausgang anschließen. Die Schutzsicherung setzt sich dann zurück.

5.5.2 Sirenensabotage

Sofern vorhanden, verbinden Sie den Sabotagekontakt Ihrer (verdrahteten) Sirene mit dem Sabotageeingang auf der Platine der ABUS Funkalarmanlage (Bell TMP / COM). Diese Linie ist durch einen 2,2 kOhm Widerstand vor Sabotage geschützt. Dieser ist dazu in Reihe zum Kontakt innerhalb des Sirenengehäuses zu verdrahten.

Der Sabotageeingang wird nur überwacht, wenn im Programmiermenü unter dem Punkt „Externe Sirene“ (Quick Key [1] [2] [31] im Programmiermenü) die Einstellung „Ja“ gewählt wurde. Näheres dazu ist unter dem Punkt [1] [2] [31] nachzulesen.

5.5.3 Steuerbare Relais- und Transistorausgänge

Ihre ABUS Funkalarmananlage hat 4 steuerbare Ausgänge (2 x 24VDC 3A Relais potenzialfrei oder 9 V 200mA und 2 x 9V 70mA Transistor). Diese Ausgänge werden bei entsprechenden Systemereignissen aktiviert. Zum Beispiel bei Alarm, Systemstörungen, bestimmten Zonen- und Teilbereichsereignissen, aber auch durch den Benutzer oder per Zeitsteuerung. Die Schaltausgänge UO1 (Schaltausgang 1) und UO2 (Schaltausgang 2) verdrahten Sie wie folgt:

Positiv: Verbinden Sie die Sammelklemme „COM/BLK“ und N.C (9V von NC) mit einem externen Gerät, dass Sie über den Schaltausgang steuern wollen. Beachten Sie die Steckbrücke J4 (für UO2) bzw. J5 (für UO1). (Siehe Nummer 15 auf Seite 5-14: Was ist was im Inneren der Anlage.)

Negativ: Verbinden Sie die Sammelklemme „AUX/RED“ und N.C (9V von AUX) mit einem externen Gerät, dass Sie über den Schaltausgang steuern wollen. Beachten Sie die Steckbrücke J4 (für UO2) bzw. J5 (für UO1). (Siehe Nummer 15 auf Seite 5-14: Was ist was im Inneren der Anlage.)

Potenzialfrei: Verbinden Sie die Klemmen C und N.C mit einer externen Spannungsversorgung und mit einem externen Gerät, dass Sie über den Schaltausgang steuern wollen. Beachten Sie die Steckbrücke J4 (für UO2) bzw. J5 (für UO1). (Siehe Nummer 15 auf Seite 5-14: Was ist was im Inneren der Anlage.)

HINWEIS:

1. Anstelle der Klemme N.C können Sie externe Geräte auch über die Klemme N.O verbinden.
   Bei der Verdrahtung mit der Klemme NC (normally closed) ist der Stromkreis zwischen der Anlage und einem extern verbundenen Gerät geschlossen. Wird der Schaltausgang aktiviert, so unterbricht die Anlage den Stromkreis und das verbundene externe Gerät wird ausgeschaltet.
   Bei der Verdrahtung mit NO (normally open) ist der Stromkreis zwischen der Anlage und einem extern verbundenen Gerät unterbrochen. Wird der Schaltausgang betätigt, so schließt die Anlage den Stromkreis und das verbundene externe Gerät wird aktiviert.
2. Die Klemmen „COM / BLK“ und „AUX/RED“ sind Sammelklemmen. Hieran können Sie mehr als einen Draht anschließen.

Die Transistorausgänge UO3 (Schaltausgang 3) und UO4 (Schaltausgang 4) verdrahten Sie wie folgt:

Verbinden Sie den positiven Anschluss des zu steuernden (externen) Gerätes mit der Sammelklemme „AUX /RED“ (+) und den negativen mit der Klemme des Schaltausganges UO3 (bzw. UO4).

5.5.4 Anschluss einer Geräteerdung

Die Erdung schützt Ihre elektronische Ausrüstung gegen Schäden und Funktionsstörungen, die durch Blitzeinschlag und induzierte Störspannungen hervorgerufen werden.

Als ideale Erdung ist der Erdanschluss (grün/gelbe Leitung) in der Steckdose vorgesehen.

Achtung: Schließen Sie niemals 230V direkt an der Anlage an. Lediglich die Erdung!

Um die Erdung herzustellen:

- Stellen Sie eine Verbindung zwischen dem Erdungskontakt der ABUS Funkalarmanlage und einer elektrischen Erdungsverbindung her, damit diese vor eventuellen Blitzeinschlägen und elektrostatischer Aufladung geschützt ist.

WICHTIGE HINWEISE:

Die Erdung muss gemäß örtlich geltender Richtlinien durchgeführt werden.

5.5.5 Anschluss einer verdrahteten Zone

Die ABUS Funkalarmanlage verfügt über ein verdrahtete Zone – Zone 33 (Z33), die benutzt werden kann um, zum Beispiel, einen Schlüsselschalter oder Überfallnotruf anzuschließen. Verbinden Sie diese Zone mit Hilfe von verdrillten Leitungen oder einer Verdrahtung mit einem 4-adrigen Kabel. Die folgende Illustration zeigt die verschiedenen Zonenanschlussarten – diese sind später im Programmiermenü entsprechend zu programmieren:

Normal geschlossene Linien Konfiguration

Normal offene Linien Konfiguration

Doppelter Endwiderstand Linien Konfiguration

HINWEIS:

Die verdrahtete Zone kann nicht als Feuerzone verwendet werden. Für eine Zone mit Sabotage können Sie einen doppelten Endwiderstand (DEOL) benutzen, um sich zusätzliche Verbindungen zu sparen.

5.5.6 Anschluss eines externen Verbrauchers

Benutzen Sie die Sammelklemmen AUX /Red (+) und COM BLK (-), um externe Geräte oder Melder anzuschließen, die eine Stromversorgung von 9VDC mit einer Stromaufnahme von maximal 200mA benötigen.

WICHTIG:

Während eines Stromausfalls ist der AUX- AUSGANG deaktiviert, um eine längere Systemlaufzeit zu gewährleisten.

HINWEIS:

Der Gesamtstrom der Ausgänge sollte 200mA nicht überschreiten.

Sollte der Sammel-Ausgang überlastet sein (beim Überschreiten von 200 mA) und ist er stillgelegt, dann müssen Sie die Last am Ausgang für die Dauer von mindestens 10 Sekunden unterbrechen bevor Sie wieder eine Last an den Sammel-Ausgang anschließen.

Die ABUS Alarmanlage ist mit 6 Notstromakkus ausgerüstet, die bei einem Stromausfall den Betrieb der Anlage aufrecht erhalten. Die Batterien können von zweierlei Arten sein:

• Aufladbar: Größe AA, 1.2 V DC Zellen
- Nicht Aufladbar: Größe AA, 1.5 V DC Alkali

WICHTIGE HINWEIS:

Die von der Firma Security-Center mitgelieferten Batterien sind aufladbare Nickel Cadmium Zellen mit 1.2 V 800m AAA Batterien. Sie sollten nicht versuchen eine andere Art von aufladbaren Batterien zu benutzen. Sollten Sie den oben angegebenen Anweisungen nicht folgen, so könnte das zu einem Schaden der Ausrüstung führen.

VORSICHT:

Sollten Sie aufladbare Batterien benutzen, vergewissern Sie sich, dass die Steckbrücke J10 auf ihren ZWEI Anschlussstiften platziert ist (sehen Sie dazu auch Seite 5-20). Sollten Sie den oben angegebenen Anweisungen nicht folgen, so könnte das zu einem Schaden des Personals oder der Ausrüstung führen.

Um die Ersatzbatterien einzusetzen:

Ziehen Sie das Batteriegehäuse der ABUS Funkalarmanlage heraus.

1. Legen Sie die 6 beiliegenden Akkus in das Gehäuse. Achten Sie darauf, die korrekte Polarität einzuhalten, die auf dem Gehäuse aufgedruckt ist.
2. Legen Sie das Gehäuse zurück an seinen Platz.
3. Sichern Sie das Gehäuse mit der verschließbaren Schraube. (Falls notwendig).
4. Nachdem die gesamte Verdrahtung durchgeführt wurde, stecken Sie bitte den das Netzteil in die Steckdose.

HINWEIS:

Aufladbare Batterien sollten für die Dauer von mindestens 12 Stunden aufgeladen werden um vollständig aufgeladen zu sein. Die "schwache Batterie" Störung sollte dann innerhalb von 15 Minuten verschwinden.

WICHTIG:

1. VORSICHT: Wenn Sie Batterien ersetzen müssen, vergewissern Sie sich bitte, dass Sie dieselbe Art kaufen. Sollten Sie dieser Anweisung nicht folgen, kann das für das Personal und/oder die Ausrüstung schädliche Auswirkungen haben.
2. Das ersetzen einer aufladbaren Zelle durch eine nicht aufladbare Batterie könnte schädliche Folgen haben, ausgenommen Sie ersetzen die Steckbrücke (J10), die sich im Innenraum der ABUS Funkalarmanlage befindet. Für nähere Einzelheiten siehe Seite 6-20, was bewirken die Einstellungen der Steckbrücken.
3. Entsorgen Sie gebrauchte Batterie gemäß den diesbezüglichen Anweisungen.

5.7 Was bewirken die Einstellungen der Steckbrücken?
Die Platine des ABUS Funkalarmsystem ist mit internen Steckbrücken ausgerüstet. Benutzen Sie die folgende Tabelle um die Brücken gemäß der gewünschten Funktion zu konfigurieren:

Steckbrücken auf der Hauptplatine	Position Funktion
Wiederherstellung der Werkseinstellungen (J9)		Die Steckbrücke J9 der ABUS Funkalarmanlage dient dazu, die Werkseinstellungen ihrer Alarmanlage wieder herzustellen.Zum Wiederherstellen der Werkseinstellungen, stecken Sie den Steckbrückenstecker auf beide Pins der Steckbrücke. Machen Sie die Anlage komplett spannungslos und warten Sie mindestens 10 Sekunden.Anschließend versorgen Sie die Anlage wieder mit Spannung. Die Werkswerte werden wiederhergestellt. Anschließend können Sie den Stecker wieder abziehen und auf einen Pin setzen.ACHTUNG: Die Wiederherstellung der Werkswerte ist nur möglich, wenn dies auch im Programmiermenü aktiviert wurde.
	(Voreinstellung)	Dies ist die Standardposition des Steckbrückensteckers .
Aufladbare Batterie (J10)		Die Steckbrücke J10 der ABUS Funkalarmanlage dient dazu, zwischen aufladbaren Akkus und normalen Batterien zu unterscheiden. Ist der Steckbrückenstecker auf beide Pins gesteckt, werden die eingelegten Akkus geladen.ACHTUNG: Da dies nicht die Werkseinstellung ist, ist diese Steckbrücke umzustecken.
	(Voreinstellung)	Diese Einstellung wird verwendet, wenn Sie Standardbatterien verwenden, die nicht aufgeladen werden können.
Akku Schutz (J6)		Die Steckbrücke J6 der ABUS Funkalarmanlage dient dazu, den Akku Entladungsschutz zu aktivieren oder zu deaktivieren. Ist der Steckbrückenstecker auf einen Pin gesteckt, schaltet Ihre Alarmanlage automatisch ab, wenn die Akkuspannung unter 6,3VDC fällt, um eine Tiefentladung zu vermeiden.HINWEIS:Mit dieser Einstellung wird Ihre Alarmanlage erst in Betrieb gesetzt, wenn Strom über das Netzteil zur Verfügung gestellt wird.
	(Voreinstellung)	Der Batterie Entladungsschutz ist deaktiviert, d.h. die Batterie kann, wenn die Energieversorgung längere Zeit ausfällt, völlig entladen werden, so dass die Batterien ersetzt werden müssen.HINWEIS:Mit dieser Einstellung wird Ihre Alarmanlage in Betrieb gesetzt, sobald die Batterien eingesetzt wurden.
Steckbrücken auf der Bodenplatte	Position Funktion
SA 1 (J5)oderSA 2 (J4)	(Voreinstellung)	Bestimmt die Funktion des Schaltausgangs 1 und des Schaltausgangs 2, wie auch im Abschnitt "Verdrahtung des Schaltausgangs" auf Seite 5-17 beschrieben.Voreinstellung: Potenzialfrei

Kapitel 6 Programmierung der ABUS Funkalarmanlage

Sie haben mehrere Möglichkeiten, Ihre ABUS Funkalarmanlage zu programmieren:

• Direkt an der Alarmanlage mit Hilfe der Tastatur
• Direkt an der Alarmanlage mit Hilfe der PC Software
  • Von fern mittels Telefonverbindung und PC Software

Kapitel 7 Einstellungen im Programmiermenü

Dieses Kapitel beschreibt die Optionen und Funktionen des Programmiermenüs Ihrer ABUS Funkalarmanlage. Im Folgenden finden Sie eine Übersicht der Hauptmenüpunkte gemäß Ihrer Reihenfolge im Programmiermenü:

1 System, Seite 7-22
2 Zonen, Seite 7-35
3 Ausgänge, Seite 7-51
4 PIN Code, Seite 7-56
5 Wählgerät, Seite 7-62
6 Nicht aktiv
7 Fernbedienungen, Seite 7-70
8 Bedienteile, Seite 7-73
9 Sirene, Seite 7-73
0 Verlassen, Seite 7-74

7.1 Programmiermenü Anleitung

Die folgenden Seiten beschreiben die Menüpunkte, die mit Hilfe der Tastatur Ihrer ABUS Funkalarmanlage zu programmieren sind. Die Programmierung der ABUS Funkalarmanlage über die Downloader Software entnehmen Sie bitte der separaten Anleitung für die Software.

Um in das Programmiermenü zu gelangen, drücken Sie im deaktivierten Betriebsmodus der ABUS Funkalarmanlage zunächst die Stern-Taste, gefolgt von der Taste 9, gefolgt von der Taste 1.

Sie werden aufgefordert, den Programmier Pin für das Programmiermenü einzugeben. Sofern dieser noch nicht geändert wurde, lautet er werkseitig 0133. Geben Sie diesen PIN-Code ein und bestätigen Sie Ihre Eingabe mit der Raute-Taste.

Sie befinden sich jetzt im Programmiermenü.

• Die einzelnen Punkte im Programmiermenü erreichen Sie durch scrollen mit Hilfe der
• Haben Sie den gewünschten Menüpunkt erreicht, bestätigen Sie Ihre Auswahl mit der speichern Sie auch im späteren Verlauf Ihre Einstellung.
• Um einen Menüpunkt wieder zu verlassen, drücken Sie die * Taste.
• Schneller geht es über die Quick-Key Funktion. Dabei geben Sie über das Bedienteil einfach die Ziffern des Menüpunkts ein, die diesem zugeordnet wurden, z.B.: für den Menüpunkt 111 (steht für Eingangsverzögerung 1), die Tasten 11111 Um wieder zum Hauptmenü zurückzukehren drücken Sie dreimal die * Taste.
  Taste. Mit dieser Taste

Die Anleitung ist spaltenweise aufgebaut, die folgende Tabelle erklärt die einzelnen Spaltenbezeichnungen

Überschrift der Spalte Beschreibung
Quick-Key	Die Quick-Key Funktion ist eine Tastenfolge die gedrückt werden muss, um auf direktem Weg zu einem Menüpunkt zu gelangen. Sie ist jeweils in numerischer Reihenfolge aufgelistet.
Menüpunkt	Bezeichnung und Erklärung des zu programmierenden Menüpunkts.
Voreinstellung	Die werksseitig voreingestellten Werte. Die gewählten Werte passen für die meisten Standardanwendungen.
Auswahl	Ihre Auswahlmöglichkeiten, die Sie für den Menüpunkt treffen können.

7.2 1 System

Im Menüpunkt System nehmen Sie Einstellungen vor, die das gesamte System betreffen. Im Folgenden finden Sie eine Übersicht der Menüpunkte gemäß Ihrer Reihenfolge im Menü System:

So gelangen Sie in den Menüpunkt System:

Im Programmiermenü, drücken Sie die 1, oder Sie drücken die und Tästen, bis Sie die Nummer des

Menüpunkts System erreicht haben und drücken Sie die Taste. Das Menü System Zeiten erscheint im Display:

Sie befinden sich jetzt im Menü System und können, auf die gewünschten Untermenüs zugreifen.

7.2.1 1 1 Zeiten

Der Menüpunkt Zeiten enthält Einstellungen für Verzögerungszeiten, sowie der Dauer der Alarmierungen.

HINWEIS:

In diesem Menüpunkt ist es wichtig, dass Sie vor dem Verlassen des Menüpunkts die Raute-Taste 📁️ 📁️ 📁️ 📁️ 📁️ 📁️ 📁️ 📁️ 📁️ 📁️ 📁️ 📁️ 📁️ 📁️ 📁️ 📁️ 📁️ 📁️ 📁️ 📁️ 📁️ 📁️ 📁️ 📁️ 📁️ 📁

So gelangen Sie in den Menüpunkt Zeiten:

1. Wählen Sie das Hauptmenü System, wie soeben beschrieben.
2. Im Menü System drücken Sie die 1, um auf den Punkt Zeiten zuzugreifen. Folgende Anzeige erscheint im Display:

1. Wählen und konfigurieren Sie die Einstellungen wie folgt:

Zeiten:

Quick Key	Menüpunkt	Voreinstellung	Auswahl
1 1 1	Aus-/Eingangsverzögerung 1

Aus- und Eingangsverzögerungen der Gruppe 1. Die Ausgangsverzögerungszeit gibt an, wie viel Zeit Sie nach dem Aktivieren des Systems haben, um den gesicherten Bereich zu verlassen. Die Eingangsverzögerungszeit gibt an, wie viel Zeit Sie nach dem Betreten des gesicherten Bereichs haben, um das System zu deaktivieren. Nähere Hinweise dazu finden Sie auch im Menüpunkt Zonen. Um Einstellungen für die Verzögerungszeiten der Gruppe 1

vorzunehmen, bestätigen Sie diesen Menüpunkt mit der Taste, oder wählen Sie diesen über die Quick-Key Option.

Zeiten:

Quick Key	Menüpunkt	Voreinstellung	Auswahl
1 1 1 1	Eingangsverzögerung 1 30 Sekunden		1-255 Sekunden
	Dauer der Eingangsverzögerungszeit für die Gruppe 1.
11 11 1 2	Ausgangsverzögerung 1 30 Sekunden		1-255 Sekunden
	Dauer der Ausgangsverzögerungszeit für die Gruppe 1.
1 1 2	Aus-/Eingangsverzögerung 2
	Aus- und Eingangsverzögerungen der Gruppe 2. Diese Einstellungen werden analog zu den Einstellungen für die Gruppe 1 vorgenommen.
1 1 2 1	Eingangsverzögerung 2 45 Sekunden		1-255 Sekunden
	Dauer der Eingangsverzögerungszeit für die Gruppe 2.
1 1 2 2	Ausgangsverzögerung 2 45 Sekunden		1-255 Sekunden
	Dauer der Ausgangsverzögerungszeit für die Gruppe 2.
1 1 3	Sirenendauer 03 Minuten 01-90 Minuten
	Dauer der externen Signalgeber während des Alarms. Die Funksirenen haben eine maximale Sirenendauer von 5 Minuten.
	HINWEIS:In Deutschland ist die Dauer der externen Alarmierung auf 03 Minuten zu begrenzen. Bitte beachten Sie die jeweils gültigen, landesspezifischen Vorschriften.
1 1 4	Sirenenverzögerung 00 Minuten		00-90 Minuten
	Hier legen Sie fest, wie viel Zeit zwischen dem Erkennen eines Alarms und der eigentlichen Alarmierung über die Sirene (der Anlage / des externen Signalgebers) liegt. Die Sirenenverzögerung ist vor allem dann interessant, wenn zuvor ein Alarm per Telefon abgesetzt werden soll, ohne dass dies der Einbrecher bemerkt.
1 1 5	Netzverzögerung 005 Minuten		0-255 Minuten
	Im Falle eines Stromabfalls zeigt dieser Menüpunkt die Zeit (0-255 Minuten), die vergeht, bevor das Ereignis gemeldet wird bzw. der Schaltausgang aktiviert wird.
1 1 6	Telefonverzögerung 005 Minuten		01-20 Minuten
	Im Falle einer Telefonleitungsstörung beschreibt dieser Menüpunkt die Verzögerungszeit, bevor das Ereignis gemeldet wird bzw. der Schaltausgang aktiviert wird.
1 1 9	Zubehör Supervision Zeit 255 Minuten		000-255 Minuten
	Stellt die Supervisionszeit für die Zubehörkomponenten ein, wie Funkaußen- und Funkinnensirene. Beachten Sie, dass die Supervisionszeit des Empfängers (Menüpunkt 113333) länger ist, d.h. entweder 0 (Funktion deaktiviert) oder mind. 5 Stunden, als die Supervisionszeit für das Zubehör, um Falschalarme zu vermeiden.

7.2.2 1 2 Systemmakros

Im Menüpunkt Systemmakros nehmen Sie Einstellungen vor, die bestimmte Funktionsweisen des gesamten Systems steuern.

HINWEIS:

In diesem Menüpunkt ist es wichtig, dass Sie vor dem Verlassen des Menüpunkts die Raute-Taste 📁 drücken, um Ihre Daten zu speichern. Verlassen Sie das Menü über die Stern-Taste ✉, gehen die zuvor getroffenen Einstellungen verloren.

So gelangen Sie in den Menüpunkt Systemmakros:

1. Wählen Sie das Hauptmenü System, wie auf Seite 7-22 beschrieben.
2. Im Menü System, drücken Sie die 2, um auf den Menüpunkt Systemmakros zuzugreifen. Die folgende Anzeige erscheint im Display:

1. Wählen und konfigurieren Sie die Einstellungen im Menü Systemmakros wie im folgenden beschrieben:

Zum Wechslen der Einstellung von Ja J auf Nein N, nutzen Sie bitte die Taste.

Systemmakros:

Quick Key	Menüpunkt	Voreinstellung	Auswahl
1 2 01	Schnell Aktiv JA		JA / NEIN
	JA: Zum Aktivieren des System oder eines Bereichs ist kein Benutzerpin notwendig. NEIN: Zum Aktivieren des Systems oder eines Bereichs ist ein Benutzerpin erforderlich. Diese Einstellung ist dann zu wählen, wenn die Anlage oder ein Bedienteil öffentlich zugänglich ist oder als Kindersicherung.
1 2 02	Schnell SA JA		JA / NEIN
	JA: Ein Benutzer kann einen Schaltausgang ohne Benutzerpin aktivieren. NEIN: Ein Benutzerpin ist notwendig, um einen Schaltausgang zu aktivieren.
1 2 03	Ausblenden möglich JA		JA / NEIN
	JA: Eine Zone kann durch berechtigte Benutzer ausgeblendet, d.h. aus der Überwachung genommen werden. NEIN: Das Ausblenden von Zonen aus der Überwachung ist nicht möglich.
1 2 04	Schnell Ausblenden	NEIN	JA / NEIN
	JA: Zum Ausblenden einer Zone ist kein Benutzerpin notwendig. NEIN: Zum Ausblenden einer Zone ist die Eingabe eines Benutzerpins notwendig.
1 2 05	Falscher PIN Störung	JA	JA / NEIN
	JA: Nach dreimaliger Falscheingabe des Benutzerpins wird das Bedienteil gesperrt und sofern programmiert ein Alarm über Telefon übertragen. Die Falscheingabe wird als Störung am Bedienteil angezeigt. NEIN: Nach dreimaliger Falscheingabe des Benutzerpins wird das Bedienteil gesperrt und es ertönt ein lokaler Alarm.
1 2 06	Sirenenquittierung	JA	JA / NEIN
	JA: Mit folgenden Signalen bestätigt Ihnen die externe Sirene, ob Sie die Anlage erfolgreich aktiviert bzw. deaktiviert haben:Ein Ton gibt an, dass das System aktiviert ist.Zwei Töne geben an, dass das System deaktiviert ist.Vier Töne geben an, dass das System nach einem Alarm deaktiviert ist.Die Lautstärke des Quittierungssignals lässt sich im Punkt [9] Sirene einstellen.
	NEIN: Es erfolgt keinerlei Bestätigung durch die Sirene.

Systemmakros:

Quick Key	Menüpunkt	Voreinstellung	Auswahl
1 2 07	Sirene 30/10 NEIN		JA / NEIN
	JA: Alle 30 Sekunden unterbrechen die Signalgeber den Alarmton für 10 Sekunden. NEIN: Die Signalgeber alarmieren ohne Unterbrechung.
1 2 08	Telefonleitung Test NEIN		JA / NEIN
	JA: Überwacht die Telefonleitung und aktiviert die Signalgeber, wenn die Telefonleitung für die im Menüpunkt Leitungsstörung Verzögerungszeit definierte Zeit unterbrochen wurde. (Schlagen Sie hierzu bitte auch unter Leitungsstörung Verzögerungszeit auf der Seite 7-23 nach) NEIN: Die Telefonleitung wird nicht überwacht und es kommt zu keinem Alarm.
1 2 09	3 min Ausblenden NEIN		JA / NEIN
	JA: Nachdem das System mit Spannung versorgt wurde, werden Zonen für 3 Minuten automatisch ausgeblendet, um Meldern die Möglichkeit zu geben, sich zu stabilisieren. NEIN: Die Zonen werden unmittelbar nach dem Aktivieren des Systems überwacht.
1 2 10	Überfall Laut NEIN JA / NEIN
	JA: Bei einem Überfallalarm wird auch lokal ein akustischer Alarm ausgelöst. NEIN: Bei einem Überfall wird dieser über Telefon übertragen. Das System löst lokal keinen akustischen Alarm aus.
1 2 11	Summer → Sirene	NEIN	JA / NEIN
	JA: Ist das System intern aktiviert, so ertönt bei Alarmauslösung erst für 15 Sekunden ein Alarm über die Bedienteile, bevor das System auch die externen Signalgeber aktiviert und der Alarm per Telefon übertragen wird. NEIN: Bei Alarmauslösung im intern aktivierten Zustand des Systems werden die externen Signalgeber und die Telefonalarmierung ohne Verzögerung aktiviert.
1 2 12	Feuer Signal	JA	JA / NEIN
	JA: Das Feuersignal der internen und externen Signalgeber sind drei anschwellende Alarmtöne, gefolgt von einer Pause. NEIN: Das Feuersignal der internen und externen Signalgeber sind zwei Sekunden Dauerton gefolgt von zwei Sekunden Pause.
1 2 13	Grand Master Pin	NEIN	JA / NEIN
	JA: Nur ein Benutzer mit Grand Master Berechtigung kann Benutzerpins, sowie Zeit und Datum ändern. NEIN: Benutzer der Master und Manager Ebene können einen Benutzercode, sowie Zeit und Datum ändern.
1 2 14	Funküberlagerung laut	NEIN	JA / NEIN
	Bezieht sich auf den Menüpunkt Funküberlagerungszeit, der auf Seite 7-29 beschrieben ist. JA: Wenn die definierte Überlagerungszeit erreicht ist, aktiviert das ABUS Funkalarmsystem die Signalgeber. (Beziehen Sie sich auf Überlagerungsstörung, Seite 8-32) NEIN: Eine Funküberlagerung löst keinen akustischen Alarm aus.
1 2 15	Programmier PIN Sabo	NEIN	JA / NEIN
	JA: Zum Rücksetzen eines Sabotagealarms ist der Programmierpin notwendig. Zuvor muss vom Melder die OK-Meldung gekommen sein, bzw. die Sabotagezone geschlossen sein. NEIN: Ein Sabotagealarm wird mit der OK-Meldung des Melders oder mit dem Schließen der Sabotagezone zurückgesetzt.

Systemmakros:

Quick Key	Menüpunkt	Voreinstellung	Auswahl
1 2 16	Programmier PIN Rück NEIN		JA / NEIN
	JA: Nach einem Alarm ist die Eingabe des Programmierpins notwendig, um das Alarmsystem wieder aktivieren zu können.
	HINWEIS:
	Bevor die Bereit LED aufleuchten kann, müssen alle Zonen innerhalb dieses Bereiches geschlossen sein.
	NEIN: Das Alarmsystem kann nach einem Alarm sofort erneut aktiviert werden, sofern alle Zonen geschlossen sind und die Bereit LED leuchtet.
1 2 18	Sommer/ Winter JA		JA / NEIN
	JA: Das ABUS Funkalarmsystem stellt seine Tageszeit im Frühling (letzter Sonntag im März) automatisch eine Stunde vor und im Herbst (letzter Sonntag im Oktober) eine Stunde zurück.
	NEIN: Keine automatische Zeitanpassung.
1 2 19	Zwang-SSL	JA	JA / NEIN
	JA: Wird das System oder ein Bereich durch einen Schlüsselschalter aktiviert, so werden alle offenen Zonen automatisch ausgeblendet und nicht überwacht. Die verbliebenen Zonen werden überwacht. Das System, bzw. der Bereich wird in jedem Fall aktiviert.
	NEIN: Das System oder ein Bereich kann nur aktiviert werden, wenn alle Zonen geschlossen sind und das System, bzw. der Bereich bereit ist zur Aktivierung.
1 2 20	Pager	NEIN	JA / NEIN
	Ermöglicht eine alphanumerische Ausgabe von Systemereignissen auf einen so genannten Pager. Die Nummer des Pagers muss wie eine Follow-Me Rufnummer programmiert werden.
	JA: Bei dem Ereignis Aktiviert/Deaktiviert und Alarm überträgt das System eine Information an den Pager.
	NEIN: Das System überträgt keine Ereignisse auf einen Pager.
1 2 21	Aktiv vorwarnen	NEIN	JA / NEIN
	JA: Für das System oder jeden Bereich, für den eine automatische Aktivierungsfunktion programmiert wurde, wird an den Bedienteilen und der Anlage 255 Sekunden vor Aktivierung ein Warnsignal erzeugt. Sie können während des Countdowns jederzeit einen gültigen Benutzercode eingeben um die automatische Aktivierung des Systems oder des Bereichs um 45 Minuten zu verzögern. Wird die Aktivierung des Systems oder eines Bereichs auf diese Weise verzögert, so ist die automatische Aktivierung des Systems an den folgenden Tagen deaktiviert. Die Warnung von 255 Sekunden gilt nicht bei automatischer interner Aktivierung.
	NEIN: Das System oder der Bereich, für den eine automatische Aktivierungsfunktion programmiert wurde, wird jeden Tag automatisch aktiviert – unabhängig davon, ob die automatische Aktivierung verzögert wurde oder nicht.
1 2 22	Batterie Störung/Aktiv	JA	JA / NEIN
	JA: Das System kann aktiviert werden, auch wenn die Notstromakkus nicht vollständig geladen sind, bzw. nicht eingesetzt wurden.
	NEIN: Das System kann nicht aktiviert werden, wenn eine Batteriestörung vorhanden ist.
1 2 23	Sabotagealarm/Aktiv	NEIN	JA / NEIN
	JA: Nach einem Sabotagealarm kann das System nicht aktiviert werden. Zuvor ist die Eingabe des Programmierpins notwendig.
	NEIN: Nach einem Sabotagealarm kann das System ohne Eingabe des Programmierpins wieder aktiviert werden.

Systemmakros:

Quick Key	Menüpunkt	Voreinstellung	Auswahl
1 2 24	Keine Anzeige NEIN		JA / NEIN
	JA: Im Betriebsmodus wird die Anzeige am LCD Display eine Minute nach der letzten Eingabe abgeschaltet. Um diese zu Reaktivieren, ist ein gültiger Benutzerpin einzugeben.NEIN: Die Anzeige am LCD Display ist immer an.
1 2 25	24Std. Ausblenden JA		JA / NEIN
	JA: Ein Benutzer kann eine 24-Stunden Zone ausblenden.NEIN: Ein Benutzer kann eine 24-Stunden Zone nicht ausblenden.
1 2 26	Italienische Installation NEIN JA / NEIN
	JA: Diese Einstellung sorgt dafür, dass:Ist eine Zone beim Aktivieren der Anlage geöffnet, so wird das System aktiviert, jedoch nach Ablauf der Ausgangsverzögerung ein Alarm generiert.NEIN: Diese Einstellung sorgt dafür, dass:Geöffnete Zonen warden nach Ablauf der Ausgangsverzögerungszeit automatisch ausgeblendet.
1 2 27	Grand MasterAuthentifizierung/ BereichJA: Bereiche und Berechtigungsebenen können vom Programmierer im Programmiermenü und über das Benutzermenü mit Grand Master Pin geändert werden.NEIN: Bereiche und Berechtigungsebenen können nur vom Programmierer im Programmiermenü geändert werden.		JA / NEIN
1 2 28	Deakt. stoppt FMJA		JA / NEIN
	JA: Die Weiterleitung von Anrufen wird eingestellt, sobald das System deaktiviert wurde.NEIN: Die Weiterleitung von Anrufen wird fortgesetzt, auch wenn das System deaktiviert wurde.HINWEIS:Für den Fall, dass ein Blockschloss verwendet wird, können Sie das System nur dann deaktivieren, wenn das Blockschloss geöffnet wird.Erfolgt das Deaktivieren des Systems per Telefon, werden die Anrufe jedoch in jedem Fall fortgesetzt.
1 2 29	Global folgen	NEIN	JA / NEIN
	JA: Gibt an, dass alle Zonen (die so programmiert wurden, dass sie einer Ausgangs-/Eingangsverzögerungszeit folgen) der Ausgangs-/EingangsverzögerungszeitALLER aktivierten Bereiche folgen, d.h. dass das System erst nach Ablauf der längsten Ausgangsverzögerungszeit aktiviert ist..NEIN: Gibt an, dass alle Zonen (die so programmiert wurden, dass sie einer Ausgangs-/Eingangsverzögerungszeit folgen) nur der Ausgangs-/Eingangsverzögerungszeit des Bereichs folgen, für den sie bestimmt sind.
1 2 30	Gemeinsamer Bereich	NEIN	JA / NEIN
	Ändert die Funktion der Anlage wie folgt:JA: Eine Zone, die mehr als einem Bereich zugeordnet wurde wird erst überwacht, wenn alle Bereiche aktiviert sind und sie wird so lange überwacht, bisalleBereiche deaktiviert wurden.NEIN: Eine Zone, die mehr als einem Bereich zugeordnet wurde wird erst überwacht, wenn alle Bereiche aktiviert sind und sie wird so lange überwacht, biseinBereiche deaktiviert wurden.

Systemmakros:

Quick Key			Menüpunkt	Voreinstellung	Auswahl
1	2	31	Externe Sirene NEIN		JA / NEIN
			JA: Verwenden Sie diese Einstellung, wenn ein externer Signalgeber an die Funkalarmanlage angeschlossen wurde. Die ABUS Funkalarmanlage überwacht die (+) (-) Anschlüsse, sowie BELL TMP und COM und meldet Störungen, Ereignisse, Alarme und Berichte. Um eine Störung der Signalgeber zu vermeiden, wenn keine Sirene angeschlossen ist, setzen Sie stattdessen einen 2.2 KΩ Widerstand ein.Um einen Sabotage Alarm zu vermeiden, wenn keine Verbindung zu den BELL TMP COM Stationen besteht, benutzen Sie einen 2.2 KΩ Widerstand stattdessen.NEIN: Verwenden Sie diese Einstellung, wenn kein externer, verdrahteter Signalgeber an die ABUS Funkalarmanlage angeschlossen wurde. Die (+) (-) Anschlüsse, sowie BELL TMP und COM werden nicht überwacht.
1	2	32	Ang.Sirene NEIN JA / NEIN
			JA: (Für einen Signalgeber oder elektrische Sirene) Eine 9 V DC Spannung wird an dem Sirenenanschluss während eines Einbruch oder Überfall Alarms erzeugt. Eine niedrige Impulsspannung wird während eines Feueralarms erzeugt.NEIN: (Für einen Lautsprecher mit keinem eingebauten Treiber für Sirenen). Das ABUS DIY erzeugt eine ständig hin und her schwankende Impulsspannung für Einbruch und Überfall Alarme und eine unterbrochene hin und her schwankende Impulsspannung für Feuer Alarm.
1	2	35	SRN Pre-alr	NEIN JA / NEIN
			Ein wichtiger Sicherheitsaspekt für Ihr Sicherheitssystem, sofern Sie Ihr System mit Außen- und Innensirene ausgestattet haben.JA: Die Anlage schickt bei Beginn der Eingangsverzögerungszeit ein Signal an die eingelernten Sirenen. Sollte ein weiteres Signal nach Ablauf der Verzögerungszeit nicht an die Sirene geschickt werden (da die Anlage evtl. zerstört oder sabotiert wurde) lösen die Sirenen Alarm aus.NEIN: Die Funktion ist deaktiviert. Die Sirenen beginnen erst zu alarmieren, wenn diese durch die Anlage angesteuert wurden.

7.2.3 1 3 Funkmakros

Der Menüpunkt Funkmakros enthält Einstellungen, die den Funkempfänger Ihrer ABUS Funkalarmanlage kontrollieren.

So gelangen Sie in den Menüpunkt Funkmakros:

1. Wählen Sie das Hauptmenü System wie auf Seite 7-22 beschrieben.
2. Im Menü System, drücken Sie die 3, um auf den Menüpunkt Funkmakros zuzugreifen. Die folgende Anzeige erscheint im Display:

1. Wählen und konfigurieren Sie die Einstellungen im Menü Funkmakros wie im Folgenden beschrieben:

Funkmakros:

Quick Key Menüpunkt Voreinstellung Auswahl

Kalibrierung

Bei der Kalibrierung misst der Funkempfänger den Level des elektromagnetischen Grundrauschens. Je niedriger der Level, desto besser ist der gewählte Installationsort. Zudem entscheidet der eingestellte Level, ab welcher Stärke des elektromagnetischen Feldes, die Anlage dies als bewussten Sabotageversuch deutet.

Bereich des Levels: 00-99.

1. Drücken Sie 1. Die folgende Anzeige erscheint im Display und gibt dabei den gegenwärtigen Level an:

Schwelle=00 Rekalibrieren ? N

Um eine neue automatische Messung durchzuführen, drücken Sie die Taste, wählen Sie [J] JA und bestätigen Sie Ihre Einstellung mit der Taste. Nachdem der Messvorgang abgeschlossen ist, wird der neue Level wie folgt angezeigt

Schwelle=00 Neue Schwelle=XX

Taste,

WICHTIGER HINWEIS:

Um sicherzustellen, dass ein gemessener niedriger Wert (aufgrund der Umgebung) im späteren Betrieb keinen Störungsalarm auslöst, können Sie den Level höher einstellen als den gemessenen Wert. Reduzieren Sie niemals den gemessenen Level, da dies im späteren Betrieb zu einem Störungsalarm führt.

Überlagerungszeit

Keine Überlagerungs- Keine, 10, 20 oder detektion 30 Sekunden

Die Überlagerungszeit gibt das Zeitfenster innerhalb einer Minute an, in der der Level des Grundrauschens überhalb des im Punkt Kalibrierung gemessenen Wertes (oder des manuell eingestellten Wertes) liegen darf.

HINWEIS:

Eine Störung wird nur gezeigt, wenn der Punkt Überlagerungszeit aktiviert wurde.

Supervisionszeit 0 Stunden

0-7 Stunden

Die Funkmelder senden automatisch alle 65 Minuten eine Meldung an die ABUS Funkalarmanlage. In dieser Mitteilung werden auch Informationen zum Batteriestatus und dem aktuellen Alarmstatus übertragen. Die Funkalarmanlage kann nun darüber wachen, ob diese Meldungen regelmäßig übertragen werden. Innerhalb der eingestellten Supervisionszeit muss mindestens eine Meldung je Melder übertragen worden sein.

HINWEIS:

0 Stunden bricht die Überwachung ab. Es wird empfohlen die Supervisionszeit maximal auf ein Minimum von 3 Stunden zu setzen.

Funkmakros:

Quick Key Menüpunkt Voreinstellung Auswahl

Melder löschen

Mit diesem Menüpunkt ist es möglich, alle eingelernten Funkmelder zugleich zu löschen.

Um die Funkmelder zu löschen, bestätigen Sie die Einstellung mit der

den Menüpunkt zu verlassen, ohne Melder zu löschen, drücken Sie die

HINWEIS:

Ist die Steckbrücke J9 auf beide Pins gesetzt, so erscheint dieses Menü zuerst.

7.2.4 1 4 Uhr

Im Menüpunkt Uhr stellen Sie das Datum und die Uhrzeit des Systems ein.

So gelangen Sie in das Menü Uhr:

1. Wählen Sie das Hauptmenü System, wie auf Seite 7-22 beschrieben.
2. Im Menü System, drücken Sie die 4, um auf den Menüpunkt Uhr zuzugreifen:

1. Wählen und konfigurieren Sie die Einstellungen im Menü Uhr wie folgt:

Uhr:

Quick Key	Menüpunkt	Voreinstellung	Auswahl
1 4 1	Systemzeit 00:00		SS:MM
	Stellt die gegenwärtige Uhrzeit im 24-Stunden Format ein. Geben Sie die gegenwärtige Uhrzeit mit Hilfe der Tastatur des Bedienteils ein. Mit Hilfe der können Sie in der Anzeige vor und zurück springen.
	Systemdatum 01 JAN 2007 (MON) TT MM JJJJ (TAG)

Stellt das gegenwärtige Datum ein. Geben Sie Tag und Jahr mit Hilfe der Tastatur ein. Mit

Hilfe der oder Taste können Sie in der Anzeige vor und zurück springen.

Den Monat ändern Sie mit Hilfe der Taste.

7.2.5 1 5 Benennung

Im Menüpunkt Benennung haben Sie die Möglichkeit das System, sowie die Bereiche 1, 2 und 3 individuell zu benennen und voreingestellte Namen zu ändern.

So geben Sie eine neue Bezeichnung ein:

Benutzen Sie die Bedientasten Ihrer ABUS Funkalarmanlage, um die gezeigten Buchstaben der unten Tabelle einzugeben. Wenn Sie eine bestimmte Taste drücken, scrollen Sie zwischen den Zeichen hin und her. Für eine Bezeichnung lässt die ABUS Funkalarmanlage eine Gesamtzahl von 75 Zeichen (Buchstaben, Zahlen und Symbole) zu.

TASTE

HINTERLEGTE BUCHSTABEN

1

1

A

B

C

D

E

F

G

H

I

J

K

2

2

N

O

P

Q

R

S

T

U

V

W

X

Y

3

3

!

“

&

‘

:

-

.

?

/

( )

4

4

a

b

c

d

e

f

g

h

i

j

5

5

n

o

p

q

r

s

t

u

v

w

6 - 0

Jede dieser Tasten scrollt zwischen Ziffer und Leerstelle hin- und her.

Benutzen Sie diese Taste, um zwischen allen verfügbaren Zeichen vorwärts zu blättern.

Benutzen Sie diese Taste, um zwischen allen verfügbaren Zeichen zurück zu blättern.

Benutzen Sie diese Taste, um den Cursor nach links zu bewegen.

Benutzen Sie diese Taste, um den Cursor nach rechts zu bewegen.

Benutzen Sie diese Taste, um einen Namen zu speichern.

Die Anzahl der zugelassenen Zeichen variiert für jede Bezeichnung, wie folgt:

• Benennung einer Zone: bis zu 15 Zeichen
• Benennung eines Teilbereichs: bis zu 12 Zeichen
• Benennung eines programmierbaren Ausgangs: bis zu 12 Zeichen
• Benennung einer Mitteilung an den Benutzer: bis zu 12 Zeichen
• Benennung für eine Service Information: bis zu 16 Zeichen
• Benennung für einen Service Namen: bis zu 16 Zeichen
• Benennung für das System: bis zu 16 Zeichen
• Benennung für einen Benutzer: bis zu 10 Zeichen

So gelangen Sie in das Menü Benennungen:

1. Wählen Sie das Hauptmenü System, wie auf Seite 7-22 beschrieben.
2. Im Menü System drücken Sie 5, um auf den Menüpunkt Benennung zuzugreifen. Die folgende Anzeige erscheint im Display:

1. Wählen und konfigurieren Sie die Einstellungen im Menü Benennung wie folgt:

Benennung:

Quick Key	Menüpunkt	Voreinstellung	Auswahl
1 5 1	System	FUNKALARMANLAGE	12 beliebige Zeichen

Ändert die Anzeige für den Systemnamen.

Benennung:

Quick Key			Menüpunkt	Voreinstellung	Auswahl
1	5	2 bis	Bereiche 1 – 3	Bereich 1 bis 3	12 beliebigeZeichen
1	5	4

Ändert die Anzeige für die Teilbereiche 1 bis 3.

Beispiel: Das unten angegebene Beispiel zeigt, wie der Name des Bereichs 1 auf Büro geändert wird.

Um dem Teilbereich 1 die Bezeichnung "Buero" zuzuordnen, befolgen Sie die unten angeführten Schritte:

1. Drücken Sie 2 für den Teilbereich 1.
2. Drücken Sie nun dreimal die 1, bis der Buchstabe B in der Anzeige erscheint und drücken Sie einmal auf die Taste, um den Cursor nach rechts zu bewegen.
3. Drücken Sie nun wiederholt auf 5, bis der Buchstabe u in der Anzeige erscheint und drücken Sie nochmals die Taste, um den Cursor vorwärts zu bewegen.
4. Drücken Sie wiederholt auf 4, bis der Buchstabe e in der Anzeige erscheint und drücken Sie die Taste, um den Cursor vorwärts zu bewegen.
5. Drücken Sie nun wiederholt auf 5, bis der Buchstabe r in der Anzeige erscheint und drücken Sie nochmals die Taste, um den Cursor vorwärts zu bewegen.
6. Drücken Sie nun wiederholt auf 5, bis der Buchstabe o in der Anzeige erscheint und drücken Sie nochmals die Taste, um den Cursor vorwärts zu bewegen.
7. Drücken Sie nun zweimal 6, um eine Leerstelle zu bekommen und drücken Sie die Taste, um den Cursor vorwärts zu bewegen. Löschen Sie auf diese Weise die nicht benötigten Zeichen.

7.2.6 1 6 Signale

Das Menü Signale gibt Ihnen die Möglichkeit, die Signale zu bestimmen, die vom ABUS Funkalarmsystem nach einer Sabotage (in einer Zone, des Gehäuses der Anlage, des Funkbedienteils oder eines anderen Gerätes) erzeugt werden. Darüber hinaus haben Sie die Möglichkeit, die Sirenenlautstärke für den Alarmfall und die Quittierung einzustellen.

So gelangen Sie in das Menü Signale:

1. Wählen Sie das Menü System, wie auf der Seite 7-22 beschrieben.
2. Im Menü System drücken Sie die 6 um auf den Menüpunkt des Menüs Signale zuzugreifen. Die folgende Anzeige erscheint im Display:

1. Wählen und konfigurieren Sie die Einstellungen des Menüs Signale wie folgt:

Signale:

Quick Key			Menüpunkt	Voreinstellung	Auswahl
1	6	1	Sabotage Signal	Sirene/Aktiv	1 bis 5
			Summer/ Deaktiv
			Programmiert die Signale, die bei einem Sabotagealarm erzeugt werden.
			Einstellung	Signal
			1	Still
			2	Nur Signalgeber (externer Signalgeber)
			3	Nur Summer (Bedienteil Piezo)
			4	Signalgeber und Summer
			5	Signalgeber/ Aktiv Summer/ Deaktiv
			HINWEIS:
			Bei der Einstellung Signalgeber/Aktiv Summer/Deaktiv, wird das System im deaktivierten Zustand nur den Summer aktivieren. Bei aktivem System werden zusätzlich auch die externen Signalgeber aktiviert.
1	6	2	Sirenen Lautstärke
			Ändert die Sirenenlautstärke der integrierten Sirene bei Alarm und für die Quittierung.
1	6	2	1	Alarm Lautstärke 5	0 bis 5
				Diese Einstellung ändert die Lautstärke der internen Sirene bei Alarm. Beim Bestätigen dieses Menüpunkts wird die Sirene kurzzeitig in der eingestellten Lautstärke aktiviert. Sie können die Lautstärke über die Bedientasten 0 bis 5 ändern. Die Einstellung 0 deaktiviert die Sirene, die Einstellung 5 ist die lauteste Einstellung.
1	6	2	2	Quittierung Lautstärke 5	0 bis 5
				Diese Einstellung ändert die Lautstärke der internen Sirene zur Quittierung. Beim Bestätigen dieses Menüpunkts wird die Sirene kurzzeitig in der eingestellten Lautstärke aktiviert. Sie können die Lautstärke über die Bedientasten 0 bis 5 ändern. Die Einstellung 0 deaktiviert die Sirene, die Einstellung 5 ist die lauteste Einstellung.

7.2.7 1 7 Werksreset

Das Menü Werksreset gibt Ihnen die Möglichkeit, den über die Steckbrücke J9 durchgeführten Werksreset softwareseitig zu ermöglichen oder zu verweigern.

So gelangen Sie in das Menü Werksreset:

1. Wählen Sie das Hauptmenü System, wie auf Seite 7-22 beschrieben.
2. Im Menü System, drücken Sie 7 um auf den Menüpunkt Werksreset zuzugreifen. Die folgende Anzeige erscheint im Display :

Werksreset: möglich

1. Wählen Sie mit Hilfe der Taste die gewünschte Einstellung wie folgt:

2. Möglich: Das ABUS Funkalarmsystem kann mit Hilfe der Steckbrücke J9 durch wegnehmen und anlegen der Spannungsversorgung komplett zurückgesetzt werden. Dabei werden alle Einstellungen, Bezeichnungen, Pin-Codes, etc. auf die Werkseinstellungen zurückgesetzt.

3. Nicht möglich: Das ABUS Funkalarmsystem kann nicht durch das Stecken der Steckbrücke J9 und anlegen der Spannungsversorgung zurückgesetzt werden.

Wenn Sie die Einstellung auf nicht möglich ändern, werden Sie erneut gefragt, ob Sie diese

Einstellung beibehalten möchten. Bestätigen Sie Ihre Eingabe mit der Taste.

7.2.8 1 8 Service Information

Im Menüpunkt Service Information können Sie Angaben des Verkäufers des Systems (Name und Telefonnummer) eingeben.

So gelangen Sie in das Menü Service Information:

1. Wählen Sie das Hauptmenü System, wie auf Seite 7-22 beschrieben.
2. Im Menü System, drücken Sie 8, um auf den Menüpunkt Service Information zuzugreifen. Die folgende Anzeige erscheint im Display :

Service Info: 1) Service Name ↓

1. Wählen und konfigurieren Sie die Parameter des Service Informationsmenüs wie folgt:

Service Information

Quick Key	Menüpunkt	Voreinstellung	Auswahl
1 8 1	Service Name 16 beliebige Zeichen
	Geben Sie hier den Namen des Verkäufers ein.
1 8 2	Service Rufnummer 16 beliebige Zeichen

Geben Sie hier die Telefonnummer des Verkäufers ein.

7.2.9 1 9 Version

Das Menü Version zeigt die aktuelle Version der Anlage

So gelangen Sie in das Menü Version:

1. Wählen Sie das Hauptmenü System, wie auf Seite 7-22 beschrieben.
2. Im Menü System, drücken Sie 9, um auf den Menüpunkt Version zuzugreifen. Die Version des Systems mit der "Checksum" Nummer der Software wird angezeigt.

Im Menüpunkt Zonen haben Sie die Möglichkeit, Funkmelder in das System einzulernen, Zonenarten zu programmieren und Zonenabhängigkeiten zu vergeben.

Im Folgenden finden Sie eine Übersicht der Menüpunkte, gemäß Ihrer Reihenfolge im Menü Zonen:

So greifen Sie auf das Menü Zonen zu:

Im Programmiermenü drücken Sie die 2, oder Sie drücken die Tasten und bis Sie die Nummer des Menüpunkts Zonen gefunden haben.

Dann drücken Sie die Taste. Das erste Untermenü (Zonen Zuordnung) erscheint im Display:

Sie befinden sich jetzt im Menüpunkt Zonen und können, wie in den folgenden Abschnitten beschrieben, auf die gewünschten Untermenüs zugreifen.

7.3.1 2 1 Zuordnung

Der Menüpunkt Zuordnung enthält Einstellungen zum Einlernen und Löschen von einzelnen Zonen.

Zusätzliche Informationen erhalten Sie auch über die Anleitungen der einzelnen Funkmelder.

So gelangen Sie in das Menü Zuordnung:

1. Wählen Sie das Menü Zonen, wie auf Seite 7-35 beschrieben.
2. Im Menü Zonen drücken Sie 1, um auf den Menüpunkt Zuordnung zuzugreifen.
3. Geben Sie zweistellig die Nummer der Zone ein, die Sie bearbeiten wollen, und drücken Sie die Taste. Die folgende Anzeige erscheint im Display:

Überspringen

Springen Sie zur nächsten Zonennummer

Einlernen

In diesem Menüpunkt lernen Sie neue Funkmelder in die Alarmanlage ein. Wählen Sie diesen Menüpunkt und ein Countdown von 255 Sekunden beginnt zu laufen. Lösen Sie innerhalb dieser Zeit den Funkmelder (wie in dessen Anleitung beschrieben) aus, sendet dieser eine Einlemnachricht. Wurde das Signal empfangen, quittiert dies die Anlage mit einem Quittungston. Um den Einlernvorgang abzubrechen, drücken Sie die Taste.

Löschen

In diesem Menü löschen Sie einzelne Melder. Bestätigen Sie den Löschvorgang mit [J] JA oder [N] NEIN. Zum Wechseln der Anzeige drücken Sie die Taste.

Supervision

In diesem Menü wählen Sie, ob eine Zone daraufhin überwacht werden soll, dass sich deren Melder in regelmäßigem zeitlichen Abstand bei der Anlage melden. Die Supervisionszeit stellen Sie im Menü System / Zeiten ein. Ist die Supervision für den Melder aktiviert und meldet sich der Melder nicht in der eingestellten Zeit, kommt es zu einem Alarm. Wählen Sie Ihre Einstellung mit [J] JA oder [N] NEIN.

Zum Wechseln der Anzeige drücken Sie die drücken Sie die Taste.

Taste. Zum Bestätigen

7.3.2 2 2 Parameter

Der Menüpunkt Parameter enthält Einstellungen, mit denen Sie die Eigenschaften der einzelnen Zonen programmieren. Sie können alle Einstellungen für eine Zone nach einander programmieren, oder Sie definieren für alle Zonen die jeweiligen Parameter. Empfohlen wird bei der Erstinstallation die Auswahl Einzeln. Bei späteren Änderungen können Sie die einzelnen Parameter direkt im Menü programmieren.

Sie können Zonen zu erst programmieren und im Anschluss die Funkmelder einlernen oder umgekehrt.

• Einzeln
  • Zonenbenennung / Name
• Zonenbereich
• Zonentyp
• Zonensignal
• Zwangsaktiv

Parameter

Quick Key	Menüpunkt	Voreinstellung	Auswahl
2 2 1	Einzeln

Die Option "Einzeln" ermöglicht Ihnen, die Parameter für jede Zone einzeln, also eine Zone nach der anderen, zu programmieren

1. Geben Sie eine zweistellige Zahl ein, mit der Sie die Programmierung beginnen wollen (zum Beispiel 01) und drücken Sie die Menüpunkt "Benennung" zu bekommen.
2. Geben Sie eine Benennung für die Zone ein und drücken Sie die um zum nächsten Menüpunkt zu gelangen.
3. Benutzen Sie die Tasten [1] bis [3] um den Zustand des Teilbereichs zwischen [J] JA und [N] NEIN hin- und herzuscrollen. Eine Zone muss mindestens einem

Bereich zugeordnet werden. Drücken Sie die Taste, um zum nächsten Menüpunkt zu gelangen.

1. Um den Zonentyp zu programmieren, sowie die anderen Einstellungen für die Zone zu wählen, nutzen Sie die folgenden Menüpunkte.

Zonentyp: Wählen Sie einen Typ und drücken Sie dann die Taste. Zonensignal: Wählen Sie eine Signalisierung und drücken Sie die Taste.

Nähere Information zu Zonentypen und Zonensignalen erhalten Sie auf den folgenden Seiten.

Parameter

Quick Key

Menüpunkt

Voreinstellung

Auswahl

WICHTIGE INFORMATION:

• Haben Sie die Möglichkeit „Einzeln“ gewählt, um die verschiedenen Zonen zu programmieren, dann werden Sie nach und nach durch die einzelnen Programmierpunkte für die Zonen geleitet.
• Um die Einstellungen für die Zone zu speichern ist es notwendig, durch alle Menüpunkte zu gehen. Wird die Programmierung zuvor über die Stern-Tast verlassen, dann werden die Einstellungen nicht gespeichert.

Nachdem Sie durch alle Menüpunkt durchgegangen sind, drücken Sie die Taste Ein 1-sekundenlanger Ton ertönt und bestätigt, dass die Einstellungen für diese Zone gespeichert wurden. Sie werden automatisch auf die nächste Zone verwiesen.

Zone 33 (verdrahtete Zone)

Die Zone 33 ist im ABUS Funkalarmsystem als verdrahtete Zone definiert. Aus diesem Grund hat sie zwei zusätzliche Parameter, die dem Menüpunkt Zonensignal folgen und nur für diese verdrahtete Zone anwendbar sind:

• Zonenabschluss
• Reaktion

Zonenabschluss:

Eine verdrahtete Zone wird mit Hilfe eines geringen Stromflusses überwacht. Der Stromfluss wird definiert über den verwendeten Widerstand. Es gibt folgende Möglichkeit, eine Zone anzuschließen:

• N/C: (= normally closed) ein Zonenabschluss ist nicht notwendig. Es ist wichtig, dass Melder eingesetzt werden, die im Alarmfall den Stromkreis öffnen.
• EOL: (= einfacher Widerstand) ein Zonenabschluss mit einem Widerstand (2,2kOhm / rot, rot, rot, gold) ist notwendig. Es ist wichtig, dass Melder eingesetzt werden, die im Alarmfall den Stromkreis öffnen.
• DEOL: (= doppelter Widerstand) ein Zonenabschluss mit zwei Widerständen (2,2kOhm / rot, rot, rot, gold) ist notwendig. Ein Widerstand wird dabei parallel zum Sabotagekontakt des Melders eingesetzt. Es ist wichtig, dass Melder eingesetzt werden, die im Alarmfall den Stromkreis öffnen.
• N/O: (= normal offen) ein Zonenabschluss ist nicht notwendig. Es ist wichtig, dass Melder eingesetzt werden, deren Stromkreis im Alarmfall schließt.

Die Skizzen wie Sie einen Melder verdrahten, finden Sie auf Seite 5-18

HINWEIS:

Nähere Hinweise erhalten Sie auch zu Beginn der Anleitung unter dem Punkt Verdrahtungsarten.

Reaktion

Über den Menüpunkt Reaktion programmieren Sie die Zeit, die die verdrahtete Zone geöffnet (geschlossen) sein muss, bevor es zu einem Alarm kommt.

Die folgenden Optionen stehen zur Verfügung:

1) Normal: 400 ms (Millisekunden) 7) 2 Stunden
2) Lang: 1 Sekunde 8) 2.5 Stunden
3) Schnell: 10 ms (Millisekunden) 9) 3 Stunden
4) 30 Minuten 10) 3.5 Stunden
5) 1 Stunde 11) 4 Stunden
6. 1.5 Stunden

Parameter

Quick Key	Menüpunkt	Voreinstellung	Auswahl
2 2 2	Namen

Der Menüpunkt Zonenname ermöglicht es Ihnen, für jede Zone einen Namen aus bis zu 15 Zeichen einzugeben und zu ändern.

Im Menüpunkt Parameter drücken Sie die 2, um auf den Menüpunkt Name zuzugreifen. Die folgende Anzeige erscheint im Display:

Drücken Sie die Taste, um die Zone 01 zu benennen oder geben Sie eine andere Zonennummer ein. Die folgende Anzeige erscheint im Display:

Ändern Sie den Zonennamen, wie auf der Seite 8-34 beschrieben.

2 2 3

Bereich Teilbereich1-3

Der Menüpunkt Zonenbereich ermöglicht es Ihnen, Zonen verschiedenen Bereichen zuzuordnen. Dies ist zum Beispiel dort notwendig, wo zwischen gewerblichem Bereich (Ladengeschäft) und privatem Bereich (Wohnung), die beide von der ABUS Funkalarmanlage überwacht werden, unterschieden werden muss.

Im Menüpunkt Parameter drücken Sie die 3, um auf den Menüpunkt Bereich zuzugreifen. Die folgende Anzeige erscheint:

Geben Sie eine zweistellige Zonennummer ein und drücken Sie die folgende Anzeige erscheint im Display:

HINWEIS:

Sie können eine Zone einem oder mehreren Bereichen zuordnen. Das J unter der Zahl gibt an, welchem Bereich (1, 2, 3) diese Zone zugeordnet wurde. Eine Zone, die mehreren Bereichen zugeordnet wird, wird erst dann überwacht, wenn alle zugeordneten Bereiche aktiviert sind. Beachten Sie dazu die Einstellung Global folgen.

Benutzen Sie die Tasten [1] bis [3], um den Zustand der Bereiche zwischen [J] JA and [N] NEIN hin- und her zu wechseln.

Parameter

Quick Key	Menüpunkt	Voreinstellung	Auswahl
2 2 4	Typ
	Wenn ein Melder auslöst, schickt er immer ein Signal an die Alarmanlage. Zum Beispiel: Ein Bewegungsmelder reagiert auf eine Bewegung, ein Rauchmelder auf Rauch, etc. Deshalb ist es wichtig der Anlage zu sagen, WIE und WANN sie auf eine Meldung von einem Melder reagieren soll.Der Menüpunkt Zonentyp gibt Ihnen die Möglichkeit, das Verhalten der Anlage zu programmieren, wenn ein Signal von einem Melder empfangen wurde. Es ist unbedingt notwendig, diesen Menüpunkt zu programmieren, da sonst Ihre Anlage nicht funktioniert. Abhängig vom Zustand der Anlage werden folgende Zonentypen überwacht:1. Deaktiviert: Das System reagiert nur auf folgende Zonen: 24-Stunden, Feuer, Überfall und Störung.2. Aktiviert: Das System reagiert auf alle Zonen.3. Intern aktiviert: Das System reagiert nicht auf die Zonen, die Sie als interne Zone programmiert haben. Diese Einstellung ermöglicht Ihnen, sich bei gesicherter Außenhaut im Objekt zu bewegen.Es gibt 22 Zonentypen, deren Eigenschaften im folgenden Beschrieben sind:Im Menü Parameter drücken Sie die 4, um auf den Menüpunkt Zonentyp zuzugreifen. Die folgende Anzeige erscheint im Display:

Geben Sie eine zweistellige Zonennummer ein und drücken Sie die Wählen und konfigurieren Sie die Zonentypen wie folgt:

Taste.

Zonentyp

Quick Key Menüpunkt Voreinstellung Auswahl
2 2 4ZZ +00	N.verwendet Voreinstellung für alleZonen außer Zone 1, 2und 3.
	Eine Zone, die als nicht verwendet programmiert wurde, wird nicht überwacht. Die Anlage reagiert weder auf Batteriestörung, Sabotage oder Supervisionsausfälle des Melders, der auf dieser Zone eingelernt ist. Jedoch wird ein einmal eingelernter Melder nicht gelöscht.
2 2 4 ZZ +01	Eingang/Ausgang 1 Extern/ Intern
	Eine Zone, die als Eingang/Ausgang 1 programmiert wurde, darf während der Ausgangsverzögerungszeit geöffnet werden, ohne dass es zu einem Alarm kommt. Die Zone muss jedoch geschlossen sein, bevor die Ausgangsverzögerungszeit abgelaufen ist. Beim Öffnen der Zone im aktiven Zustand der Anlage, wird die Eingangsverzögerungszeit der Gruppe 1 (zu programmieren unter System/Zeiten) gestartet. In dieser Zeit ist der Bereich des Funkalarmsystems zu deaktivieren. Geschieht dies nicht, kommt es nach Ablauf der Verzögerungszeit zu einem Alarm. Melder, die auf eine Zone mit dieser Eigenschaft eingelernt werden, sind zumeist an Haus- und Nebeneinganstüren angebracht. Diese Zone muss im Moment des Aktivierens geschlossen sein. Kann dies nicht immer gewährleistet werden, wählen Sie besser den Zonentyp Eingang/Ausgang (offen).
	Eingang/Ausgang 2 Extern/ Intern

Siehe oben. Für Zonen dieses Typs gelten jedoch die Zeiten der Gruppe 2.

	Eingang/Ausgang (offen)	Voreinstellung für Zone 1	Extern/ Intern
	Der Zonentyp Eingang/Ausgang (offen) verhält sich wie der Zonentyp Eingangs/Ausgang 1. Mit dem Unterschied, dass die Zone im Moment des Aktivierens nicht geschlossen sein muss. Die Zone muss jedoch vor Ablauf der Ausgangsverzögerung geschlossen werden, da es sonst zu einem Alarm kommt. Dieser Zonentyp wird zumeist Öffnungsmeldern an Haus- und Nebeneingangstüren zugewiesen.
	Eingang folgend	Extern/ Intern
	Der Zonentyp Eingang folgend löst keinen Alarm aus, wenn zuvor eine Eingangsverzögerung gestartet wurde. Ist keine Eingangsverzögerung aktiv löst diese Zone unmittelbar Alarm aus, sofern der Bereich aktiviert ist. Dieser Zonentyp wird zumeist Bewegungsmeldern zugeordnet, die den Eingangsbereich zusätzlich zu Öffnungsmeldern an den Zugangstüren überwachen.
	Sofort	Extern/ Intern
	Der Zonentyp Sofort löst im aktivierten Zustand des Bereichs unmittelbar einen Alarm aus, wenn die Zone geöffnet wird. Diese Zone darf auch während der Ein- oder Ausgangsverzögerung nicht geöffnet werden. Dies ist der gängige Zonentyp für Bewegungs- und Öffnungsmelder, die nicht im Eingangsbereich liegen.
	Intern + Eingang/ Ausgang 1	Extern
	Der Zonentyp Intern + Eingang/Ausgang 1 ist gleich mit dem Zonentyp Eingang/Ausgang 1. Dieser Zonentyp wird jedoch bei intern aktivierter Anlage nicht überwacht.
	WICHTIGE INFORMATION:
	Um die Eingangsverzögerungszeit zu löschen, drücken Sie zweimal auf die Taste. Damit wird die Eingangsverzögerung auf 0 gesetzt. Wird diese Zone jetzt geöffnet, kommt es nun unmittelbar zu einem Alarm.
	Intern + Eingang/ Ausgang 2	Extern
	Siehe oben. Für Zonen dieses Typs gelten jedoch die Zeiten der Gruppe 2.
	Intern + Eingang/ Ausgang (offen)	Extern
	Der Zonentyp Intern + Eingang/Ausgang (offen) ist gleich mit dem Zonentyp Eingang/Ausgang (offen). Dieser Zonentyp wird jedoch bei intern aktivierter Anlage nicht überwacht.
	Intern + Eingang Folgen	Extern
	Der Zonentyp Intern + Eingang folgend ist gleich mit dem Zonentyp Eingang folgend. Dieser Zonentyp wird jedoch bei intern aktivierter Anlage nicht überwacht.
	Intern + Sofort	Voreinstellung für Zone 2	Extern

Der Zonentyp Intern + Sofort ist gleich mit dem Zonentyp Sofort. Dieser Zonentyp wird jedoch bei intern aktivierter Anlage nicht überwacht.

2 2 4 ZZ +	SA Steuerung Extern
	Der Zonentyp SA Steuerung steuert einen Schaltausgang, gleich ob die Anlage aktivert, oder deaktivert ist. Zum Beispiel für Temperatursensoren, die einen Lüfter ansteuern.
ZZ +	Tag Extern
	Eine Zone mit Zonentyp Tag löst bei intern, oder extern aktiviert Anlage unmittelbar einen Alarm aus. Bei deaktivierter Anlage wird eine Störung an der Anlage angezeigt. Die Störungsmeldung kann nun eine Schaltausgang steuern oder vom Benutzer im Benutzermenü/Störungen angesehen werden. Dieser Zonentyp wird zumeist verwendet, um Notausgänge zu sichern.
ZZ +	24 Stunden Alle
	Eine Zone mit Zonentyp 24 Stunden löst unabhängig vom Zustand der Anlage unmittelbar einen Alarm aus. Dieser Zonentyp wird zumeist für passive Glasbruchsensoren verwendet.
ZZ +	Feuer Voreinstellung für Zone 3 Alle
	Eine Zone mit Zonentyp Feuer löst unabhängig vom Zustand der Anlage unmittelbar einen Feueralarm aus. Dieser Zonentyp wird für Rauchmelder verwendet.
	HINWEIS:Zone 33 kann nicht als Feuerzone programmiert werden
ZZ +	Überfall Alle
	Eine Zone mit Zonentyp Überfall löst unabhängig vom Zustand der Anlage unmittelbar einen Überfallalarm aus. Dieser Zonentyp ist nicht gedacht für Überfallmeldungen, die von einer Fernbedienung ausgelöst werden. Beachten Sie dazu bitte das Menü Fernbedienung.
ZZ +	Medizin Alle
	Eine Zone mit Zonentyp Medizin löst unabhängig vom Zustand der Anlage unmittelbar einen medizinischen Notfallalarm (kein Überfall) aus.
ZZ +	SSL Impuls
	Eine Zone mit Zonentyp SSL Impuls kann verwendet werden, um einen Bereich zu aktivieren oder deaktivieren. Die Zustandsänderung muss dabei in der Form geschlossen – offen (Impuls) – geschlossen erfolgen.
ZZ +	Ausgangsverzögerung aufheben
	Eine Zone mit dem Zonentyp Ausgangsverzögerung aufheben verhält sich wie eine Zone mit dem Zonentyp Eingang/Ausgang (offen). Zum Unterschied wird jedoch eine Ausgangsverzögerungszeit unmittelbar beendet, wenn diese Zone während der Ausgangsverzögerung geöffnet oder geschlossen wird.Bei Betreten eines gesicherten Bereichs startet wie gewohnt die Eingangsverzögerungszeit der Gruppe 1.
2 2 4 ZZ +	Blockschloss
	Eine Zone mit dem Zonentyp Blockschloss dient zum Aktivieren oder Deaktivieren eines Bereiches oder mehrerer Bereiche. Der Bereich bleibt solang aktiviert, wie die Zone geöffnet ist und wird deaktiviert, sobald diese Zone geschlossen wird. Verwenden Sie den Zonentyp Blockschloss, um einen Funkschlüsselschalter zu programmieren.
2 2 4 ZZ +	Eingang folgend+Eingang/Ausgang intern
	Diese Zone arbeitet bei extern aktivierter Anlage gemäß dem Zonentyp Eingang folgend. Bei intern aktivierter Anlage arbeitet dieser Zonentyp wie gemäß einer Eingang/Ausgangszone der Gruppe 1.
2 2 4 ZZ +	SSL Verzögerung
	Eine Zone mit dem Zonentyp SSL Verzögerung dient zum Aktivieren oder Deaktivieren eines Bereiches oder mehrerer Bereiche. Dieser Zonentyp ist vergleichbar mit dem Zonentyp Schlüsselschalter, jedoch mit dem Unterschied, dass der Bereich erst nach Ablauf der Ausgangsverzögerung der Gruppe 1 aktiviert wird.
2 2 4 ZZ +	Blockschloss Verzögerung
	Eine Zone mit dem Zonentyp Blockschloss Verzögerung dient zum Aktivieren oder Deaktivieren eines Bereiches oder mehrerer Bereiche. Der Bereich bleibt solang aktiviert, wie die Zone geöffnet ist und wird deaktiviert, sobald diese Zone geschlossen wird. Dieser Zonentyp ist vergleichbar mit dem Zonentyp Blockschloss, jedoch mit dem Unterschied, dass der Bereich erst nach Ablauf der Ausgangsverzögerung der Gruppe 1 aktiviert wird.
Zonentyp
Quick Key Menüpunkt Voreinstellung Auswahl
+00	N.verwendet Voreinstellung für alle Zonen außer Zone 1, 2 und 3.
	Eine Zone, die als nicht verwendet programmiert wurde, wird nicht überwacht. Die Anlage reagiert weder auf Batteriestörung, Sabotage oder Supervisionsausfälle des Melders, der auf dieser Zone eingelernt ist. Jedoch wird ein einmal eingelernter Melder nicht gelöscht.
ZZ+01	Eingang/Ausgang 1 Extern/ Intern
	Eine Zone, die als Eingang/Ausgang 1 programmiert wurde, darf während der Ausgangsverzögerungszeit geöffnet werden, ohne dass es zu einem Alarm kommt. Die Zone muss jedoch geschlossen sein, bevor die Ausgangsverzögerungszeit abgelaufen ist. Beim Öffnen der Zone im aktiven Zustand der Anlage, wird die Eingangsverzögerungszeit der Gruppe 1 (zu programmieren unter System/Zeiten) gestartet. In dieser Zeit ist der Bereich des Funkalarmsystems zu deaktivieren. Geschieht dies nicht, kommt es nach Ablauf der Verzögerungszeit zu einem Alarm. Melder, die auf eine Zone mit dieser Eigenschaft eingelernt werden, sind zumeist an Haus- und Nebeneinganstüren angebracht. Diese Zone muss im Moment des Aktivierens geschlossen sein. Kann dies nicht immer gewährleistet werden, wählen Sie besser den Zonentyp Eingang/Ausgang (offen).
2 2 4 ZZ +	Eingang/Ausgang 2 Extern/ Intern
	Siehe oben. Für Zonen dieses Typs gelten jedoch die Zeiten der Gruppe 2.

	Eingang/Ausgang (offen)	Voreinstellung für Zone 1	Extern/ Intern
	Der Zonentyp Eingang/Ausgang (offen) verhält sich wie der Zonentyp Eingangs/Ausgang 1. Mit dem Unterschied, dass die Zone im Moment des Aktivierens nicht geschlossen sein muss. Die Zone muss jedoch vor Ablauf der Ausgangsverzögerung geschlossen werden, da es sonst zu einem Alarm kommt. Dieser Zonentyp wird zumeist Öffnungsmeldern an Haus- und Nebeneingangstüren zugewiesen.
	Eingang folgend	Extern/ Intern
	Der Zonentyp Eingang folgend löst keinen Alarm aus, wenn zuvor eine Eingangsverzögerung gestartet wurde. Ist keine Eingangsverzögerung aktiv löst diese Zone unmittelbar Alarm aus, sofern der Bereich aktiviert ist. Dieser Zonentyp wird zumeist Bewegungsmeldern zugeordnet, die den Eingangsbereich zusätzlich zu Öffnungsmeldern an den Zugangstüren überwachen.
	Sofort	Extern/ Intern
	Der Zonentyp Sofort löst im aktivierten Zustand des Bereichs unmittelbar einen Alarm aus, wenn die Zone geöffnet wird. Diese Zone darf auch während der Ein- oder Ausgangsverzögerung nicht geöffnet werden. Dies ist der gängige Zonentyp für Bewegungs- und Öffnungsmelder, die nicht im Eingangsbereich liegen.
	Intern + Eingang/ Ausgang 1	Extern
	Der Zonentyp Intern + Eingang/Ausgang 1 ist gleich mit dem Zonentyp Eingang/Ausgang 1. Dieser Zonentyp wird jedoch bei intern aktivierter Anlage nicht überwacht.
	WICHTIGE INFORMATION:
	Um die Eingangsverzögerungszeit zu löschen, drücken Sie zweimal auf die Taste. Damit wird die Eingangsverzögerung auf 0 gesetzt. Wird diese Zone jetzt geöffnet, kommt es nun unmittelbar zu einem Alarm.
	Intern + Eingang/ Ausgang 2	Extern
	Siehe oben. Für Zonen dieses Typs gelten jedoch die Zeiten der Gruppe 2.
	Intern + Eingang/ Ausgang (offen)	Extern
	Der Zonentyp Intern + Eingang/Ausgang (offen) ist gleich mit dem Zonentyp Eingang/Ausgang (offen). Dieser Zonentyp wird jedoch bei intern aktivierter Anlage nicht überwacht.
	Intern + Eingang Folgen	Extern
	Der Zonentyp Intern + Eingang folgend ist gleich mit dem Zonentyp Eingang folgend. Dieser Zonentyp wird jedoch bei intern aktivierter Anlage nicht überwacht.
	Intern + Sofort	Voreinstellung für Zone 2	Extern

Der Zonentyp Intern + Sofort ist gleich mit dem Zonentyp Sofort. Dieser Zonentyp wird jedoch bei intern aktivierter Anlage nicht überwacht.

2 2 4 ZZ +		SA Steuerung Extern
		Der Zonentyp SA Steuerung steuert einen Schaltausgang, gleich ob die Anlage aktivert, oder deaktiviert ist. Zum Beispiel für Temperatursensoren, die einen Lüfter ansteuern.
ZZ +	+	Tag Extern
		Eine Zone mit Zonentyp Tag löst bei intern, oder extern aktiviert Anlage unmittelbar einen Alarm aus. Bei deaktivierter Anlage wird eine Störung an der Anlage angezeigt. Die Störungsmeldung kann nun eine Schaltausgang steuern oder vom Benutzer im Benutzermenü/Störungen angesehen werden. Dieser Zonentyp wird zumeist verwendet, um Notausgänge zu sichern.
ZZ +	+	24 Stunden Alle
		Eine Zone mit Zonentyp 24 Stunden löst unabhängig vom Zustand der Anlage unmittelbar einen Alarm aus. Dieser Zonentyp wird zumeist für passive Glasbruchsensoren verwendet.
ZZ +	+	Feuer Voreinstellung für Alle Zone 3
		Eine Zone mit Zonentyp Feuer löst unabhängig vom Zustand der Anlage unmittelbar einen Feueralarm aus. Dieser Zonentyp wird für Rauchmelder verwendet.
		HINWEIS:Zone 33 kann nicht als Feuerzone programmiert werden
ZZ +	+	Überfall Alle
		Eine Zone mit Zonentyp Überfall löst unabhängig vom Zustand der Anlage unmittelbar einen Überfallalarm aus. Dieser Zonentyp ist nicht gedacht für Überfallmeldungen, die von einer Fernbedienung ausgelöst werden. Beachten Sie dazu bitte das Menü Fernbedienung.
ZZ +	+	Medizin Alle
		Eine Zone mit Zonentyp Medizin löst unabhängig vom Zustand der Anlage unmittelbar einen medizinischen Notfallalarm (kein Überfall) aus.
ZZ +	+	SSL Impuls
		Eine Zone mit Zonentyp SSL Impuls kann verwendet werden, um einen Bereich zu aktivieren oder deaktivieren. Die Zustandsänderung muss dabei in der Form geschlossen – offen (Impuls) – geschlossen erfolgen.
ZZ +	+	Ausgangsverzögerung aufheben
		Eine Zone mit dem Zonentyp Ausgangsverzögerung aufheben verhält sich wie eine Zone mit dem Zonentyp Eingang/Ausgang (offen). Zum Unterschied wird jedoch eine Ausgangsverzögerungszeit unmittelbar beendet, wenn diese Zone während der Ausgangsverzögerung geöffnet oder geschlossen wird.Bei Betreten eines gesicherten Bereichs startet wie gewohnt die Eingangsverzögerungszeit der Gruppe 1.

	Blockschloss
	Eine Zone mit dem ZonentypBlockschlossdient zum Aktivieren oder Deaktiviereneines Bereiches oder mehrerer Bereiche. Der Bereich bleibt solang aktiviert, wie dieZone geöffnet ist und wird deaktiviert, sobald diese Zone geschlossen wird.Verwenden Sie den ZonentypBlockschloss, um einen Funkschlüsselschalter zoprogrammieren.
	Eingang folgend+Eingang/Ausgang intern
	Diese Zone arbeitet bei extern aktivierter Anlage gemäß dem Zonentyp Eingangfolgend. Bei intern aktivierter Anlage arbeitet dieser Zonentyp wie gemäß einerEingang/Ausgangszone der Gruppe 1.
	SSL Verzögerung
	Eine Zone mit dem ZonentypSSL Verzögerungdient zum Aktivieren oderDeaktivieren eines Bereiches oder mehrerer Bereiche. Dieser Zonentyp istvergleichbar mit dem Zonentyp Schlüsselschalter, jedoch mit dem Unterschied, dassder Bereich erst nach Ablauf der Ausgangsverzögerung der Gruppe 1 aktiviert wird.
	Blockschloss Verzögerung
	Eine Zone mit dem ZonentypBlockschloss Verzögerungdient zum Aktivieren oderDeaktivieren eines Bereiches oder mehrerer Bereiche. Der Bereich bleibt solangaktiviert, wie die Zone geöffnet ist und wird deaktiviert, sobald diese Zonegeschlossen wird. Dieser Zonentyp ist vergleichbar mit dem Zonentyp Blockschloss,jedoch mit dem Unterschied, dass der Bereich erst nach Ablauf derAusgangsverzögerung der Gruppe 1 aktiviert wird.
	Zonensignal
	Der MenüpunktZonensignalermöglicht Ihnen für jede Zone individuell dasAlarmsignal einzustellen, welches beim Auslösen der Zone im aktivierten Zustandder Anlage ausgelöst werden soll.1. Im MenüpunktParameterdrücken Sie die5, um auf den MenüpunktZonensignal zuzugreifen. Die folgende Anzeige erscheint im Display:Zonensignal:Zone:01 (01-33)2. Geben Sie eine zweistellige Zahl ein und drücken Sie dieTaste.3. Wählen und konfigurieren Sie das gewünschte Zonensignal für jede Zone.
Zonensignal
Quick Key Menüpunkt Voreinstellung Auswahl
	Stiller Alarm

Zonensignal

Es wird kein akustischer Alarm erzeugt. Ein Alarm wird nur per Telefon übertragen.

Zonensignal
Quick Key Menüpunkt Voreinstellung Auswahl
	Nur Sirene
	Aktiviert die externen und internen Signalgeber entsprechend der zuvorprogrammierten Sirenendauer oder bis ein gültiger Benutzercode eingegeben und dieTaste gedrückt wurde.
	Nur Summer
	Aktiviert den Piezo der Anlage.
	Sirene + Summer Voreinstellungfür alle Linien
	Aktiviert den Piezo, sowie die internen und externen Signalgeber. Die Signalgeberschalten sich dabei nach der programmierten Sirenendauer ab.
	Türgong
	Aktiviert bei deaktivierter Anlage den Piezo der Anlage dreimal kurz. Bei aktivierterAnlage werden die internen und externen Signalgeber aktiviert.
	(Sirene/Aktiv Summer/Deaktiv)
	Aktiviert bei deaktivierter Anlage den Piezo der Anlage und bei aktivierter Anlage dieinternen und externen Signalgeber.
	Zwangsaktiv
	Die Einstellung Zwangsaktiv für eine Zone ermöglicht es, die Anlag zu aktivieren,auch wenn eine oder mehrere Zonen geöffnet sind, sofern diese mit dieserEinstellung programmiert wurden.Ist eine solche Zone geöffnet, dann blinkt die Bereit LED der Anlage.Nach der Aktivierung der Anlage werden alle offenen Zonen, die mit derEinstellung Zwangsaktiv programmiert wurden automatisch aus derÜberwachung ausgeblendet.Wird eine solche Zone im aktivierten Zustand der Anlage geschlossen, wird siewieder in die Überwachung eingeblendet.Um eine Zone mit der Einstellung Zwangsaktiv zu programmieren, gehen Sie wie folgtvor:Im Menüpunkt Parameter drücken Sie die6, um auf den MenüpunktZwangsaktivzuzugreifen. Die folgende Anzeige erscheint im Display:Zwangsaktiv:Zone:01 (01-33)
	2. Geben Sie die Zonennummer der Zone ein, für die die Zwangsaktivierungprogrammiert werden soll und drücken Sie dieTaste.Benutzen Sie die Tasten und um Aktivieren oderDeaktivieren zu wählen und drücken Sie dann dieTaste.Wiederholen Sie die Schritte 1 bis 3 um den diese Einstellung auch für die anderenZonen zu programmieren.Drücken Sie dieTaste, um den Menüpunkt zu verlassen.

7.3.3 2 3 Zonentest

Der Menüpunkt Zonentest ermöglicht es Ihnen, die Funktionen einzelner Zone zu überprüfen.

So gelangen Sie in das Menü Zonentest:

1. Wählen Sie das Menü Zonen, wie auf der Seite 7-35 beschrieben.
2. Im Menü Zonentest, drücken Sie die 3, um auf den Menüpunkt Zonentest zuzugreifen. Die folgende Anzeige erscheint im Display

Zonentest:

1) Funkkomm.Test↓

2 3 1

Funkkommunikationstest

Führt einen Übertragungstest zwischen dem Funkmelder und dem ABUS Funkalarmsystem durch.

Drücken Sie die 1. Die folgende Anzeige erschein im Display:

Um den Kommunikationstest durchzuführen, lösen Sie den Melder aus. Bei erfolgreichem Empfang zeigt die Anlage die Signalstärke an. Ein erfolgreicher Test wird mit einem Piepton von der Anlage bestätigt.

HINWEIS:

Um eine erfolgreiche Übertragung zu erreichen, sollte die Stärke des Signals (=angezeigter Wert) höher sein, als der Geräuschpegel des Senders (Schlagen Sie hierzu auch auf Seite 7-29 nach)

Benutzen Sie die und Tasten, um die Zonennummer des nächsten Funkmelders zu wählen.

Drücken Sie die * Taste, um den Menüpunkt zu verlassen.

2 3 2

Auto Test

Die Eigenschaft des Auto Test wurde entwickelt, um Melder, die dazu neigen Fehlalarm auszulösen, über einen längeren Zeitraum zu testen, ohne einen Alarm auszulösen.

Es können bis zu 8 Zonen für den Auto Test programmiert werden. Eine Zone, die als Auto Test programmiert wurde, wird 14 Tage im aktivierten Zustand der Anlage ausgeblendet. Sollte innerhalb von 14 Tagen von diesem Melder kein Alarm ausgelöst werden, so wird die getestete Zone automatisch wieder in das System eingeblendet.

Sollte eine der Zonen, die für den Auto Test programmiert wurde, innerhalb von 14 Tagen einen Alarm senden, so wird die Anlage keinen Alarm auslösen, sondern eine Störungsnachricht hinterlegen. Im Benutzermenü kann die Störungsnachricht angesehen werden.

Die 14-tägige Frist für den Auto Test der alarmierten Zonen wird dann auf Null gestellt und neu gestartet.

Um eine Zone dem Auto Test zuzufügen, gehen Sie wie folgt vor:

Drücken Sie die 2. Die folgende Anzeige erscheint im Display:

Um eine Zone dem Auto Test hinzuzufügen, drücken Sie die Anzeige erscheint im Display:

Taste. Die folgende

Zuordnung 02: Zone:00 (00-33)

Geben Sie die Zonennummer ein (zum Beispiel 02 für Zone 2) und drücken Sie die

Taste. Das Menü springt zur nächsten Zuordnungsnummer.

Taste und

Um eine zweite Zone für den Auto Test hinzuzufügen drücken Sie die wiederholen Sie die oben angeführte Prozedur,

- Oder -

Drücken Sie die ✉ Taste, um zum vorherigen Menü zurückzukehren.

Wenn Sie als Zonennummer 00 eingeben, wird keine Zone dem Auto Test zugeordnet.

7.3.4 2 4 Bearbeitung

Im Menüpunkt Bearbeitung können Sie bereits programmierte Zonen kopieren und löschen.

So gelangen Sie in das Menü Bearbeitung:

1. Wählen Sie das Menü Zonen, wie auf der Seite 7-35 beschrieben.
2. Im Menü Zonen, drücken Sie erscheint im Display 4, um auf den Menüpunkt Z.Bearbeitung zuzugreifen. Die folgende Anzeige

Z.bearbeitung: 1) Zone kopieren ↓

Bearbeitung

Quick Key Menüpunkt

Zone kopieren

Hier kopieren Sie alle Einstellungen, die für eine Zone programmiert wurden (mit Ausnahme des Zonennamens).

1. Drücken Sie die 1. Die folgende Anzeige erscheint im Display:

Zone kopieren: Von: 01 Nach: 01

1. Drücken Sie die Tasten 1 bis 9, um die Zone auszuwählen, die kopiert werden soll und benutzen Sie die und Tasten, um den Cursor zu bewegen. Drücken Sie erneut die Tasten 1 bis 9, um die Zone zu wählen, in die kopiert werden soll. Der Vorgang wird mit einem Piepton bestätigt, sobald er erfolgreich durchgeführt wurde.
2. Drücken Sie die * Taste, um den Menüpunkt zu verlassen.

Zone löschen

Dieser Menüpunkt dient dazu, eine bestimmte Zone zu löschen. Die Zone wird dabei nicht vollständig gelöscht, sondern Ihr Zonentyp wird auf N.verwendet gesetzt. Die Zoneneinstellungen bleiben dabei erhalten.

1. Drücken Sie die 2
2. Benutzen Sie die und Tasten oder drücken Sie die Taste 1 bis 9, um die Zone auszuwählen, die gelöscht werden soll.
3. Nutzen Sie die Taste, um zwischen [J] JA oder [N] NEIN zu wechseln und drücken Sie die Taste zum Bestätigen.
4. Drücken Sie die * Taste, um den Menüpunkt zu verlassen.

Bearbeitung

Quick Key Menüpunkt

Bereich kopieren/hinzufügen

Hier kopieren Sie einen Bereich in einen anderen Bereich.

1. Drücken Sie die 3.

2. Drücken Sie die Tasten 1 bis 3, um den Bereich auszuwählen der kopiert
   werden soll und benutzen Sie die und Tasten, um den Cursor zu bewegen. Drücken Sie erneut die Tasten 1 bis 3, um den Bereich zu wählen, in den kopiert werden soll. Der Vorgang wird mit einem Piepton bestätigt, sobald er erfolgreich durchgeführt wurde.

3. Drücken Sie die * Taste, um den Menüpunkt zu verlassen.

Bereich löschen

Hier löschen Sie einen ausgewählten Bereich. Dabei werden alle Zonen gelöscht, die diesem Bereich zugeordnet waren.

1. Drücken Sie die 4
2. Benutzen Sie die Cursor Tasten, um den Bereich zu bestimmen, den Sie löschen wollen.
3. Nutzen Sie die Taste, um Ihre Auswahl zwischen [J] JA oder [N] NEIN zu wechseln und drücken Sie die Taste.
4. Drücken Sie die * Taste, um den Menüpunkt zu verlassen.

7.3.5 2 5 Zonenabhängigkeit

Voreinstellung: Keine Zonenabhängigkeit

Die Zonenabhängigkeit ist die ideale Funktion, um ein System sicher vor Fehlalarmen zu gestalten. Bei der Zonenabhängigkeit müssen zwei Zonen innerhalb einer gewissen Zeitspanne in einer festgelegten Reihenfolge oder in einer beliebigen Reihenfolge Alarm auslösen, damit die Anlage einen Alarm generiert.

HINWEIS:

Das ABUS Funkalarmsystem ermöglicht es Ihnen, 10 dieser Zonenpaare zu programmieren.

So gelangen Sie in das Menü Zonenabhängigkeit:

1. Wählen Sie das Hauptmenü Zonen, wie auf Seite 7-35 beschrieben.
2. Im Menü Zonen, drücken Sie die 5, um auf den Menüpunkt Zonenabhängigkeit zuzugreifen. Die folgende Anzeige erscheint im Display:

1. Drücken Sie die Taste, um das erste Paar (01) einer Zonenabhängigkeit zu bestimmen.

1. Wählen Sie die Zonenpaare, indem Sie die Nummer der ersten Zone eingeben und dann die Nummer der zweiten Zone. Falls notwendig, benutzen Sie die und Tasten, um zwischen der ersten und zweiten Zone zu wechseln.

HINWEIS:

Ineinander in Abhängigkeit gesetzte Zonen gelten als Zonenpaar. Sie müssen erst beide einen Alarm melden, damit die Anlage Alarm auslöst.

1. Drücken Sie die Taste, um zu bestimmen, wie das ABUS Funkalarmsystem mit der Zonenabhängigkeit umgehen soll.

2. Wählen und konfigurieren Sie die gepaarten Zonen wie folgt:

Paar
Quick Key Menüpunkt Voreinstellung

2 5 1	Keine
	Es wird keine Abhängigkeit zwischen den beiden Zonen festgelegt.
2 5 2	Reihenfolge festgelegt
	Das ABUS Funkalarmsystem löst einen Alarm aus, wenn zunächst die erste Zone und anschließend die zweite Zone innerhalb der programmierten Zeitspanne ausgelöst werden. Die Anlage löst keinen Alarm aus, wenn dies in umgekehrter Reihenfolge geschieht.
2 5 3	Reihenfolge nicht festgelegt
	Das ABUS Funkalarmsystem löst einen Alarm aus, wenn beide Zonen innerhalb der programmierten Zeitspanne ausgelöst werden. Es ist dabei egal, welche der beiden Zonen zuerst ausgelöst wird.

Nachdem Sie die Art der Abhängigkeit programmiert haben, drücken Sie die Taste, um das Zeitintervall zwischen 1 und 9 Minuten festzulegen. Das Menü zur Programmierung des Zeitfensters wird geöffnet.

Zeitfenst.:01,01: Zeit=1 Minuten

1. Geben Sie die Zeitspanne ein, die zwischen der Auslösung des ersten und zweiten Melders vergehen darf. Wird die Zeitspanne zu groß gewählt, kann es passieren, dass es zu keiner Alarmauslösung kommt.

Im Menüpunkt Ausgänge programmieren Sie die Relais- und Transistorausgänge und verknüpfen verschiedene Systemereignisse mit der Aktivierung der Ausgänge. Im Folgenden finden Sie eine Übersicht der Menüpunkte im Menüpunkt Ausgänge:

So gelangen Sie in das Menü Ausgänge:

Im Programmiermenü drücken Sie die 3 oder Sie drücken die und Tasten, bis Sie den Menüpunkt

Schaltausgang gefunden haben. Drücken Sie dann die #Taste. Das erste Untermenü erscheint im Display:

Sie befinden sich jetzt im Menü Ausgänge und können auf die gewünschten Untermenüs zugreifen.

7.4.1 3 1 Definieren

Im Menüpunkt Definieren können Sie bestimmte Ausgänge programmieren.

So gelangen Sie in das Menü Definieren:

1. Wählen Sie das Menü Ausgänge, wie auf der Seite 8-49 beschrieben.
2. Im Menü Ausgänge drücken Sie die 1, um auf den Menüpunkt Definieren zuzugreifen.
3. Geben Sie eine zweistellige Zahl für den Ausgang ein, den Sie programmieren wollen. Geben Sie hierfür die Null (0) und eine Ziffer von 1 bis 4 ein (zum Beispiel: 01, 02 und so weiter). Drücken Sie dann die

Taste. Die folgende Anzeige erscheint im Display:

1. Sie können jetzt den gewählten Schaltausgang programmieren. Dies erfolgt in zwei Schritten.

Schritt eins: Definition des Ereignisses, dem der Ausgang folgen soll. Die Ereignisse sind eingeteilte in Ereignisse, die das System betreffen, oder Bereiche, oder Zonen,...

Wählen Sie ein Ereignis und drücken Sie die Taste.

Schritt zwei: Konfiguration des Ausgangs. Nachdem Sie ein Ereignis gewählt haben, müssen Sie noch bestimmen, für welchen Bereich, Zone oder Benutzerpin dies gelten soll. Anschließend bestimmen Sie noch die Art des Ausgangs.

Definieren

Quick Key Menüpunkt

Nichts

Der Schaltausgang folgt keinem Ereignis und ist somit deaktiviert.

System

Unter diesem Menüpunkt finden Sie Systemereignisse.

Sirene

Der Schaltausgang wird aktiviert, wenn ein externer Signalgeber aktiviert wird. Bei einer Sirenenverzögerung wird der Schaltausgang erst nach Ablauf der Verzögerungszeit aktiviert.

3 1 SA 1 02	Keine Telefonleitung
	Der Schaltausgang wird aktiviert, wenn erkannt wird, dass die Telefonleitung unterbrochen ist. Er wird deaktiviert, nachdem der Defekt an der Telefonleitung behoben ist.
3 1 SA 1 03	Kommunikationsfehler
	Der Schaltausgang wird aktiviert, wenn keine Übertragung zur Leitstelle hergestellt werden kann. Er wird deaktiviert, nachdem ein erfolgreicher Anruf zur Leitstelle durchgeführt wurde.
3 1 SA 1 04	Störung
	Der Schaltausgang wird aktiviert, wenn eine Systemstörung entdeckt wurde. Er wird deaktiviert, sobald die Störung behoben ist.
3 1 SA 1 05	Batterie Schwach
	Der Schaltausgang wird aktiviert, wenn die Batterie des ABUS Funkalarmsystems eine unzureichende Reservekapazität hat, und die Stromspannung bis auf 7V abfällt.
3 1 SA 1 06	Netzausfall
	Der Schaltausgang wird aktiviert, wenn die Stromversorgung der ABUS Funkalarmanlage unterbrochen und die programmierte Zeitspanne überschritten wurde.
3 1 SA 1 07	Sirene Einbruch
	Der Schaltausgang wird aktiviert, wenn ein Bereich ein Einbruchsalarm ausgelöst wurde.
3 1 SA 1 08	Planer
	Der Schaltausgang wird aktiviert, wenn die im Planer eingestellte Zeit erreicht wurde.
3 1 SA 1 09	Gong
	Der Schaltausgang wird aktiviert, wenn der Türgong aktiviert wurde.
3 1 SA 2	Bereich
	Unter diesem Menüpunkt finden Sie Ereignisse für einen Bereich.
3 1 SA 2 01	Bereit
	Der Schaltausgang wird aktiviert, wenn sich alle gewählten Bereiche im BEREIT Zustand befinden.
3 1 SA 2 02	Alarm
	Der Schaltausgang wird aktiviert, wenn im gewählten Bereichen ein Alarm ausgelöst wurde.
3 1 SA 2 03	Aktiviert
	Der Schaltausgang wird aktiviert, wenn die gewählten Bereiche im EXTERN oder im INTERN Modus aktiviert wurde. Der Schaltausgang wird sofort aktiviert, ungeachtet der programmierten Ausgangsverzögerungszeit.
3 1 SA 2 04	Einbruch
	Der Schaltausgang wird aktiviert, wenn ein Einbruchsalarm in dem/den gewählten Bereichen ausgelöst wurde.
3 1 SA 2 05	Feuer

Der Schaltausgang wird aktiviert, wenn ein Feueralarm in den gewählten Bereichen ausgelöst wurde oder die Alarmtasten (FEUER) gleichzeitig gedrückt werden.

3 1 SA 2 06	Überfall
	Der Schaltausgang wird aktiviert, wenn in den gewählten Bereichen ein Überfall
	Alarm ausgelöst wurde oder wenn die Alarm Tasten (Überfall) gleichzeitig gedrückt werden.
3 1 SA 2 07	Medizin
	Der Schaltausgang wird aktiviert, wenn in den gewählten Bereichen ein medizinischer Notrufalarm ausgelöst wurde oder wenn die Alarm Tasten gleichzeitig gedrückt werden.
3 1 SA 2 08	Bedrohung
	Der Schaltausgang wird aktiviert, wenn ein erzwungener Alarm auf dem Bedienteil in einem der gewählten Bereiche ausgelöst wurde.Um diesen Schaltausgang wieder zu deaktivieren, schlagen Sie bitte auch im Benutzer Menü unter der Option Erzwungen Nulleinstellung [2] [6] nach.(Beschrieben im ABUS Benutzer Handbuch )
3 1 SA 2 09	Summer
	Der Schaltausgang wird aktiviert, wenn ein Bedienteil in dem/den gewählten Bereichen seinen Summer aktiviert.
3 1 SA 2 10	Eingang/ Ausgang
	Der Schaltausgang wird aktiviert, wenn in dem/den gewählten Bereichen die Eingangs-/ Ausgangsverzögerung aktiviert ist.
3 1 SA 2 11	Feuerstörung
	Der Schaltausgang wird aktiviert, wenn eine Feuerstörung in dem/den gewählten Bereichen aufgetreten ist.
3 1 SA 2 12	Tagsstörung
	Der Schaltausgang wird aktiviert, wenn bei einer Tages Zone eine Störung in dem/den gewählten Bereichen aufgetreten ist.
3 1 SA 2 13	Störung Allgemein
	Der Schaltausgang wird aktiviert, wenn eine Störung in dem/den gewählten Bereichen aufgetreten ist.
3 1 SA 2 14	Intern Aktiv
	Der Schaltausgang wird aktiviert, wenn einer der gewählten Bereiche INTERN aktiviert wird.
3 1 SA 2 15	Sabotage
	Der Schaltausgang wird aktiviert, wenn eine Sabotage in dem/den gewählten Bereichen aufgetreten ist.
3 1 SA 2 16	Deaktiv
	Der Schaltausgang wird aktiviert, wenn einer der gewählten Bereiche deaktiviert wird.
3 1 SA 2 17	Sirene
	Der Schaltausgang wird aktiviert, wenn die Sirene im gewählten Bereich ausgelöst wird.
3 1 SA 2 18	Sirene Intern Aus
	Der Schaltausgang wird wie folgt aktiviert:Bei extern aktivierter Anlage wird der Schaltausgang aktiviert, sobald die Sirene im gewählten Bereich ausgelöst wird.Bei intern aktivierter Anlage wird der Schaltausgang nicht aktiviert, wenn die Sirene im gewählten Bereich ausgelöst wird.
	HINWEIS:Sollte ein Alarm in einer Zone ausgelöst werden, die mehr als einem Bereich zugeordnet wurde und sich einer der Bereiche im extern aktivierten Zustand befindet (während sich der andere im intern aktivierten Zustand befindet), dann wird der Schaltausgang bei Alarm aktiviert.Bei intern Aktiv wird eine 24-Stunden Zone diesen Schaltausgang nicht aktivieren.
3 1 SA 2 19	Zone Ausblenden
	Der Schaltausgang wird aktiviert, sobald eine Zone in dem/den gewählten Bereichen ausgeblendet wurde und der/die Bereiche intern oder extern aktiviert wird.
3 1 SA 2 20	Aut.akt.Alr.
	Der Schaltausgang wird aktiviert, wenn ein Alarm während des automatischen Aktivierens der Anlage ausgelöst wurde.
3 1 SA 2 21	Zone Verloren Alarm
	Der Schaltausgang wird aktiviert, wenn eine Funkzone verloren gegangen ist.
3 1 SA 3	Zone
	Unter diesem Menüpunkt finden Sie Ereignisse für eine Zone.
3 1 SA 3 1	Zone
	Der Schaltausgang wird aktiviert, wenn die gewählte Zone ausgelöst wird. Der Zustand der Anlage ist dabei nicht entscheidend.
3 1 SA 3 2	Alarm
	Der Schaltausgang wird aktiviert, sobald die gewählte Zone einen Alarm auslöst.
3 1 SA 3 3	Aktiv
	Der Schaltausgang wird aktiviert, wenn die gewählte Zone über das System aktiviert wird.
3 1 SA 3 4	Deaktiv
	Der Schaltausgang wird aktiviert, wenn die Zone über das System deaktiviert wurde.
3 1 SA 4	Benutzerpin
	Der Schaltausgang wird aktiviert, wenn ein gültiger Benutzerpin eingegeben wurde.Die Aktivierung des Schaltausgangs wird vom Benutzer über das Funktionsmenü Aktivität/Schaltausgang, Tastenfolge [2][1] durchgeführt.Damit Sie den Ausgang über einen Pin aktivieren können, muss der Pin für die Aktivierungeines Schaltausgangs berechtigt sein. Benutzen Sie die und Tasten, um von den 32 verfügbaren Benutzerpins den/die entsprechenden auszuwählen.Benutzen Sie die Taste, um zwischen [J] JA oder [N] NEIN zu wechseln.Der Superpin entspricht hier dem Grand Master PIN.
	HINWEIS:Der Schaltausgang wird mit der Eingabe eines Benutzerpins nur dann aktiviert, wenn die Schnell-Schaltausgang Einstellung in den Systemmakros mit [N] programmiert wurde.Sollte der Schnell-Schaltausgang aktiviert sein, dann ist kein Benutzerpin notwendig.

Ausgangsmodus
Für jeden Ausgang ist ein Ausgangsmodus zu bestimmen. Die Tabelle gibt eine Übersicht über die verschiedenen Ausgangsmodi.

Ausgänge
Quick Key	Menüpunkt	Voreinstellung	Auswahl
1	Impuls N/C	05 Sekunden 01-90 Sekunden
	Der Ausgang ist im nicht aktivierten Zustand geschlossen. Einmal aktiviert, bleibt er bis zum Ablauf der eingestellten Zeit geöffnet und setzt sich dann automatisch zurück.
	1. Drücken Sie und dann die
	2. Geben Sie die gewünschte Impulsdauer, zwischen 1 und 90 Sekunden, ein.
	3. Drücken Sie die Taste und geben Sie die Aktivierung Ihrer Wahl (ALLE oder BELIEBIG) ein. Lesen Sie dazu die Anmerkung auf der folgenden Seite.
	4. Drücken Sie die Taste und wählen Sie einen Namen für den Schaltausgang.
2	Dauer N/C
	Der Ausgang ist im nicht aktivierten Zustand geschlossen. Einmal aktiviert, bleibt der Ausgang solange geöffnet bis er manuell zurückgesetzt wird.
	1. Drücken Sie und dann die
	2. Drücken Sie die Taste und geben Sie die Aktivierung Ihrer Wahl (ALLE oder BELIEBIG) ein. Lesen Sie dazu die Anmerkung auf der folgenden Seite.
	3. Drücken Sie die Taste und geben Sie die Deaktivierung Ihrer Wahl (ALLE oder BELIEBIG) ein. Lesen Sie dazu die Anmerkung auf der folgenden Seite.
	4. Drücken Sie die Taste und wählen Sie einen Namen für den Schaltausgang.
3	Impuls N/O	05 Sekunden 01-90 Sekunden
	Der Schaltausgang ist im nicht aktivierten Zustand geöffnet. Einmal aktiviert, bleibt er bis zum Ablauf der eingestellten Zeit geschlossen und setzt sich dann automatisch zurück.
	1. Drücken Sie und dann die
	2. Geben Sie die gewünschte Impulsdauer, zwischen 1 und 90 Sekunden, ein.
	3. Drücken Sie die Taste und geben Sie die Aktivierung Ihrer Wahl (ALLE oder BELIEBIG) ein. Lesen Sie dazu die Anmerkung auf der folgenden Seite.
	4. Drücken Sie die Taste
	4. Drücken Sie die Taste und wählen Sie einen Namen für den Schaltausgang.
4	Dauer N/O
	Der Schaltausgang ist im nicht aktivierten Zustand geöffnet. Einmal aktiviert, bleibt der Ausgang solange geschlossen und muss manuell zurückgesetzt werden.
	1. Drücken Sie und dann die Taste.
	2. Drücken Sie die Taste und geben Sie die Aktivierung Ihrer Wahl (ALLE oder BELIEBIG) ein. Lesen Sie dazu die Anmerkung auf der folgenden Seite.
	3. Drücken Sie die Taste und geben Sie die Deaktivierung Ihrer Wahl (ALLE oder BELIEBIG) ein. Lesen Sie dazu die Anmerkung auf der folgenden Seite.
	4.Drücken Sie die Taste und wählen Sie einen Namen für den Schaltausgang.

Aktivierung/ Deaktivierung

Wenn der Schaltausgang mehr als einem Bereich oder einer Zone folgt, können Sie zum Aktivieren und Deaktivieren des Schaltausgangs verschiedene Muster anwenden: ALLE oder BELIEBIG.

ALLE: In diesem Fall müssen ALLE für diesen Schaltausgang programmierten Bereiche (oder Zonen) auslösen, damit der Ausgang aktiviert wird. Umgekehrt müssen alle Bereiche oder Zonen wieder im Ruhezustand sein, damit der Ausgang wieder deaktiviert wird. Letzteres gilt nur für die Ausgänge Dauer N/O und Dauer N/C. Die Ausgänge Impuls N/O und Impuls N/C setzen sich automatisch nach der von Ihnen eingestellten Zeit in den Ruhezustand zurück.

BELIEBIG: Hier reicht es aus, wenn EINER der für diesen Schaltausgang programmierten Bereich (oder Zonen) auslöst, damit der Ausgang aktiviert wird. Kehrt einer dieser Bereiche (oder eine dieser Zonen) wieder in den Ruhezustand zurück, wird auch der Ausgang wieder deaktiviert. Letzteres gilt nur für die Ausgänge Dauer N/O und Dauer N/C. Die Ausgänge Impuls N/O und Impuls N/C setzen sich automatisch nach der von Ihnen eingestellten Zeit in den Ruhezustand zurück.

Ausgangsname

Programmieren Sie einen Namen für den Ausgang, zum Beispiel Lichtsteuerung oder Blitzlicht, der die Funktion des Ausgangs beschreibt.

7.4.2 3 2 Ausgang A

Über den Menüpunkt Ausgang A/B legen Sie fest, welcher Ausgang über die Tastenfunktion [4]/ [6] der ABUS Funkalarmanlage aktiviert wird.

So gelangen Sie in das Menü Ausgang A:

1. Wählen Sie das Menü Ausgang, wie auf der Seite 7-51 beschrieben.
2. Im Menü Ausgang drücken Sie 2, um auf den Menüpunkt Ausgang A zuzugreifen.
3. Geben Sie die zweistellige Zahl des Schaltausgangs ein, den Sie als Ausgang A bestimmen möchten und drücken Sie die Taste. Den Ausgang A können Sie über die Tastatur der Anlage direkt steuern.

7.4.3 3 3 Ausgang B

So gelangen Sie in das Menü Ausgang B:

1. Wählen Sie das Menü Ausgang, wie auf der Seite 7-51 beschrieben.
2. Im Menü Ausgang drücken Sie 3, um auf den Menüpunkt Ausgang B zuzugreifen.
3. Geben Sie die zweistellige Zahl des Schaltausgangs ein, den Sie als Ausgang B bestimmen möchten und drücken Sie die Taste. Den Ausgang B können Sie über die Tastatur der Anlage direkt steuern.

Im Menüpunkt PIN Code können Sie Benutzer- und Programmierpins vergeben, Berechtigungen programmieren und Bereichen zuordnen.

Zusätzlich verfügt das ABUS Funkalarmsystem über folgende PINs.

Grand Master Pin: Wird vom Systembesitzer benutzt. Dieser Pin hat über alle Berechtigungen und kann nur verändert, jedoch nicht gelöscht werden. Die Voreinstellung lautet: [1][2][3][4].
♦ Programmier Pin: Dieser Pin wird zum Programmieren des Systems benötigt. Die Voreinstellung lautet: [0][1][3][3].
Sub-Prog. Pin: Dieser Pin kann ebenfalls zum Programmieren des Systems verwendet werden. Allerdings sind die Möglichkeiten eingeschränkter.

Gehen Sie beim Programmieren der Pins wie folgt vor (nähere Hinweise erhalten Sie auch im Benutzerhandbuch):

• Bestimmen Sie die Berechtigungsebene eines jeden Benutzercodes.
• Teilen Sie die Bereiche einem bestimmten Pin zu.
• Ändern Sie den Grand Master Pin, den Programmier Pin und den Sub.Prog. Pin.
• Optional können Sie zuvor die Sicherheitsstufe zu einem sechsstelligen Pin Code erweitern.

Im Folgenden finden Sie eine Übersicht der Menüpunkte, gemäß ihrer Reihenfolge im Menü PIN Code:

4 1 Berechtigung, Seite 7-57
4 2 Bereich, Seite 7-59
4 3 Grand Master, Seite 7-59
4 4 Programmierer, Seite 7-60
4 5 Sub-Programmierer, Seite 7-60
4 6 Code Länge, Seite 7-61

So gelangen Sie in das Menü Pin Code:

Im Programmiermenü drücken Sie die 4 oder drücken Sie die und Tasten, bis Sie den Menüpunkt

PIN Code gefunden haben. Drücken Sie dann die Taste. Das erste Untermenü erscheint im Display:

Sie befinden sich jetzt im Menü PIN Code und können, wie in den folgenden Abschnitten beschrieben, auf die gewünschten Untermenüs zugreifen.

7.5.1 4 1 Berechtigung

Voreinstellung: Benutzer

Im Menüpunkt Berechtigung können Sie jedem Benutzerpin die jeweilige Berechtigung zuweisen. Es gibt 7 Berechtigungsstufen, um die Bedürfnisse verschiedener Benutzer anzupassen.

So gelangen Sie in das Menü Berechtigung:

1. Wählen Sie das Menü PIN Code, wie auf der Seite 7-56 beschrieben.
2. Im Menü PIN Code drücken Sie die Anzeige erscheint im Display: 1 um auf den Menüpunkt Berechtigung zuzugreifen. Die folgende

1. Drücken Sie die

Taste oder geben Sie die zweistellige Zahl des Benutzers (von 01 bis 31) ein .

1. Benutzen Sie die

1. Drücken Sie die

1. Drücken Sie die

Taste, um zwischen den Berechtigungen hin und her zu wechseln.

Taste, um zu bestätigen und fahren Sie mit dem nächsten PIN Code fort.

Taste, um den Menüpunkt zu verlassen.

Berechtigungen

Der Menüpunkt Berechtigung enthält Einstellungen für folgende Berechtigungen:

Grand Master: Es gibt nur einen Grand Master im System. Der Grand Master kann alle verfügbaren Benutzerfunktionen durchführen. Der Grand Master Code ist festgelegt als PIN Code Benutzer 00.

HINWEIS:

Im Menüpunkt Systemmakros kann festgelegt werden, dass der Grand Master die Möglichkeit hat die Berechtigungen, sowie zugelassene Bereiche für Benutzer zu ändern. Schlagen Sie bitte hierzu unter Grand Master Berechtigung/Bereich (Tastenfolge [1] [2] [27]) nach.

Manager: Es gibt nur einen Manager im System. Der Manager ist festgelegt als PIN Code Benutzer 01. Der Manager kann alle Benutzercodes, ausgenommen den des Grand Masters, ändern. Der Manager hat Zugriff zu allen unten angeführten Funktionen, mit den folgenden Einschränkungen:

• Änderung des Grand Master Codes
  • Durchführung des Gehtests

Master: Es gibt keine Begrenzung bezüglich der Anzahl der Master (solange sie nicht die Anzahl der im System verbleibenden PIN Codes überschreitet). Der Master hat Zugriff auf alle Manager Privilegien, mit den folgenden Einschränkungen:

• Er ist eingeschränkt Benutzer Pin Code zuzuteilen und zu ändern, und zwar derjenigen mit
• Berechtigung eines Masters oder darunter (Benutzer, Nur Aktiv, Putzpersonal)
• Er hat eingeschränkten Zugriff auf festgelegte Bereiche

Benutzer: Es gibt keine Begrenzung bezüglich der Anzahl von Benutzer PIN Codes (solange sie nicht die Anzahl der im System verbleibenden PIN Codes überschreitet). Der Benutzer hat Zugriff auf:

• Aktivierung und Deaktivierung
• Zonen ausblenden
• Zugriff auf festgelegte Bereiche
• Einsicht in den Zustand des Systems, der Störungen und des Alarmspeichers
• Aktivierung festgelegter Schaltausgänge
• Änderung des eigenen Benutzerpins
• Durchführung ausgewählter Systemtests, keine Gehtests

Aktivieren: Es gibt keine Begrenzung bezüglich der Anzahl von Aktivieren PIN Codes (solange sie nicht die Anzahl der im System verbleibenden Codes überschreitet). Die Benutzer mit Aktivieren PIN Codes haben nur die Berechtigung einen oder mehrere Bereiche zu aktivieren.

Putzleute: Ein PIN Code mit der Berechtigung Putzleute ist ein temporärer Benutzerpin, der sofort vom System gelöscht wird, sobald er für eine Aktivierung benutzt wurde. Benutzerpins mit dieser Berechtigung werden wie folgt eingesetzt:

• Für eine einmalige Aktivierung in einem oder mehreren Bereichen
• Der Benutzerpin kann beim ersten Mal benutzt werden, um das System zu deaktivieren und daraufhin zu aktivieren.

Benu/Ausb: Ein PIN Code mit der Berechtigung Benu/Ausb hat Zugriff auf alle Benutzer Berechtigungen, ausgenommen das Ausblenden von Zonen.

SA Kontrolle: Ein PIN Code mit der Berechtigung SA Kontrolle wird verwendet, um einen Schaltausgang manuell zu aktivieren oder deaktivieren.

7.5.2 4 2 Bereich

Voreinstellung: Bereich 1

Im Menüpunkt Bereich ordnen Sie den Benutzerpins verschiedene Bereiche zu, für die sie berechtigt sind. Der Grand Master ist in allen Bereichen berechtigt.

So gelangen Sie in das Menü Bereich:

1. Wählen Sie das Menü PIN Code, wie auf der Seite 7-56 beschrieben.
2. Im Menü PIN Code drücken Sie die 2 um auf den Menüpunkt Bereich zuzugreifen.
3. Geben Sie die entsprechende Benutzernummer zweistellig ein und drücken Sie die folgende Anzeige erscheint im Display:
   Taste. Die

1. Benutzen Sie die und Tasten, um den Cursor unter der Ziffer zu platzieren, die den Bereich angibt, dem Sie den Code zuteilen wollen.
2. Ändern Sie die Berechtigung des Benutzers für den jeweiligen Bereich mit den Tasten 1 bis 3. Ein für den Benutzer berechtigter Bereich wird mit einem „J“ unterhalb der Nummer des Bereichs (1 bis 3) angezeigt.

HINWEIS:

Ein Standardsystem verwendet ausschließlich den Bereich 1.

1. Drücken Sie die Taste, um einen anderen Benutzerpin zu programmieren.
2. Wiederholen Sie die Schritte 2 bis 6, bis alle Benutzerpins, die im System angelegt wurden, der jeweils passende Bereichen / die jeweils passenden Bereiche zugeteilt wurden.
3. Um den Menüpunkt zu verlassen, drücken Sie die Taste.

7.5.3 4 3 Grand Master

Voreinstellung: 1234

Im Menüpunkt Grand Master können Sie den Grand Master Pin ändern.

HINWEIS:

Der Grand Master Pin kann auch im Benutzer Menü geändert werden (nur vom Grand Master).

Der Grand Master hat die meisten Rechte. Schlagen Sie bitte unter Berechtigung auf der Seite 7-58 nach, um nähere Information über die Rechte und Möglichkeiten anderer Nutzer zu erhalten.

So gelangen Sie in das Menü Grand Master Menü:

1. Wählen Sie das Menü PIN Code, wie auf der Seite 7-56 beschrieben.
2. Im Menü PIN Code drücken Sie die 3 um auf den Menüpunkt Grand Master zuzugreifen. Die folgende Anzeige erscheint im Display:

Grand Master 1234

1. Geben Sie den neuen Grand Master Pin mit Hilfe der Tastatur der Anlage ein und drücken Sie dann die

1. Drücken Sie die Taste, um den Menüpunkt zu verlassen.

HINWEIS:

Der Grand Master, der Programmierer und der Sub-Programmierer können Pin Codes anderer Berechtigungen eingeben und ändern.

7.5.4 4 4 Programmierer

Voreinstellung: 0133

Mit dem Programmier Pin haben Sie Zugriff auf das Programmiermenü und damit die Befugnis, alle System Parameter zu verändern.

Der vom Werk eingestellte Programmier Pin lautet: [0][1][3][3]

Die Firma ABUS empfiehlt, den vom Werk voreingestellten Pin unbedingt zu ändern.

So gelangen Sie in das Menü Programmierer:

1. Wählen Sie das Menü PIN Code, wie auf der Seite 7-56 beschrieben.

2. Im Menü PIN Code drücken Sie die Anzeige erscheint im Display: 4, um auf den Menüpunkt Programmierer zuzugreifen. Die folgende

Programmierer:

PIN: 0133

1. Geben Sie den neuen Programmier Pin mit Hilfe der Tastatur der Anlage ein und drücken Sie die

Taste.

1. Bestätigen Sie den neuen Pin, indem Sie denselben Pin noch einmal eingeben und erneut die Taste

drücken.

1. Drücken Sie die Taste, um den Menüpunkt zu verlassen.

7.5.5 4 5 Sub-Programmierer

Voreinstellung: 0233

Mit dem Sub-Programmier Pin haben Sie einen eingeschränkten Zugriff auf ausgewählte Punkte im Programmiermenü. Der vom Werk eingestellte Sub-Programmier Pin lautet: [0][2][3][3]

Die Firma ABUS empfiehlt, den vom Werk voreingestellten Pin unbedingt zu ändern.

Die Einschränkungen für den Sub-Programmierer lauten wie folgt (die LCD Anzeige zeigt für jeden einschränkten Menüpunkt "Deaktiviert" an):

• Menü System: Keine Änderung des Menüpunkts Aktivieren/ Deaktivieren.
• Menü Pin Code: Keine Änderung des Programmier Pins.
• Menü Wählgerät: Nur Änderung der FM Wahlwiederholung.

So gelangen Sie in das Menü Sub-Programmierer:

1. Wählen Sie das Menü Pin Code, wie auf der Seite 7-56 beschrieben.
2. Im Menü Pin Code drücken Sie die 5, um auf den Menüpunkt Sub-Programmierer zuzugreifen. Die folgende Anzeige erscheint im Display:

Sub-Prog.:

PIN: 0233

1. Geben Sie den neuen Sub-Programmier Pin mit Hilfe der Tastatur der Anlage ein und drücken Sie die

Taste.

1. Drücken Sie die Taste, um den Menüpunkt zu verlassen.

Verwendung des Sub-Programmierer Pins

Dieser Punkt beschreibt, auf welche Weise der Sub-Programmierer Zugriff auf das Programmiermenü erhält.

Die Benutzung des Sub-Programmierer Pins:

1. Von der Benutzermenüebene aus drücken Sie die Tasten

* [9] [2].

1. Geben Sie den Sub-Programmier Pin ein und drücken Sie die jetzt eingeschränkten Zugriff auf das Programmiermenü.

Taste. Der Sub-Programmierer hat

7.5.6 4 6 Pin Länge

Voreinstellung: vierstellig

Der Menüpunkt Pin Länge ermöglicht es Ihnen, die Anzahl der verwendeten Ziffern (4 oder 6) für den Grand Master, den Manager und den Master zu ändern. Alle anderen Pin Codes (Benutzer, Aktivieren und Putzleute) benutzen einstellige bis sechsstellige Pin Codes.

So gelangen Sie in das Menü Pin Länge:

1. Wählen Sie das Menü Pin Code, wie auf der Seite 7-56 beschrieben.
2. Im Menü Pin Code drücken Sie die Anzeige erscheint im Display: 6, um auf den Menüpunkt Pin Code zuzugreifen. Die folgende
3. Scrollen Sie mit Hilfe der und Tasten und drücken Sie die Taste um ihre Auswahl zu bestätigen. Sollten Sie eine Änderung in der Pin Länge vornehmen, erscheint die folgende Anzeige:
   PIN loeschen: Sicher?
4. Benutzen Sie die Taste, um die Werkeinstellung [N] auf [J] zu ändern und drücken Sie die

Taste

HINWEIS:

Wenn Sie die Pin Länge ändern, werden alle Benutzerpins gelöscht und müssen dann neu programmiert oder heruntergeladen werden.

Im Falle einer sechsstelligen Pin Länge werden vom Werk eingestellte vierstellige Codes, wie zum Beispiel 1-2-3-4 (Grand Master), 0-1-3-3 (Programmierer), und 0-2-3-3 (Sub-Programmierer) dementsprechend zu 1-2-3-4-0-0, 0-1-3-3-0-0, und 0-2-3-3-0-0 geändert.

Wenn Sie die Pin Länge zu einer vierstelligen Ziffer zurück ändern, werden die vierstelligen, vom Werk eingestellten, Systempins wieder hergestellt.

7.6 5 Wählgerät

Das Menü Wählgerät ermöglicht Ihnen, Alarme als Sprachtext per Telefon zu übertragen. In diesem Menü nehmen Sie auch die notwendigen Einstellungen vor, um die Anlage per Modem zu programmieren. Einige Menüpunkte in diesem Menü sind nicht zu programmieren, da sie in dieser Version nicht aktiviert sind. Sie können auf folgende Untermenüs zugreifen:

So gelangen Sie in das Menü Wählgerät:

Im Programmiermenü drücken Sie die 5 oder Sie drücken die und Tasten, bis Sie den Menüpunkt Wählgerät gefunden haben. Drücken Sie dann die Taste. Das erste Untermenü erscheint im Display:

Sie befinden sich jetzt im Menü Wählgerät und können, wie in den folgenden Abschnitten beschrieben, auf die gewünschten Untermenüs zugreifen.

7.6.1 5 4 Rufnummer U/D

Im Menüpunkt Rufnummer U/D haben Sie die Möglichkeit, eine Telefonnummer im System zu programmieren, die für die Fernwartung der Anlage per PC angerufen wird.

So gelangen Sie in das Menü Rufnummer U/D:

1. Wählen Sie das Menü Wählgerät, wie auf der Seite 7-62 beschrieben.
2. Im Menü Wählgerät drücken Sie die 4 und geben anschließend die Telefonnummer für die Fernwartung mit bis zu 32 Ziffern, einschließlich Vorwahlnummern und Wahlvorgaben ein.
3. Drücken Sie die Taste.

Sofern Sie die Anlage nicht per Modemverbindung Fernwarten oder programmieren wollen, ist hier keine Eingabe erforderlich.

7.6.2 5 5 U/D Zugang und ID

Im Menüpunkt U/D Zugang und ID haben Sie die Möglichkeit, einen Zugangspin und eine Benutzer ID für die Fernwartung der ABUS Funkalarmanlage zu programmieren.

So gelangen Sie in das Menü U/D Zugang und ID:

1. Wählen Sie das Menü Wählgerät, wie auf der Seite 7-62 beschrieben.
2. Im Menü Wählgerät drücken Sie die 5, um auf den Menüpunkt U/D Zugang und ID zuzugreifen. Die folgende Anzeige erscheint im Display:

1. Wählen und konfigurieren Sie die Einstellungen im Menü U/D Zugang und ID, wie folgt:

U/D Zugang und ID

Quick Key Menüpunkt Voreinstellung

Zugangscode

5678

Der Menüpunkt ermöglicht Ihnen, einen Zugangscode für die Fernprogrammierung zu definieren. Der vierstellige Zugangscode in der Anlage und der Software müssen übereinstimmen.

1. Geben Sie einen vierstelligen Zugangscode ein. Dieser Code wird im ABUS Funkalarmsystem gespeichert.
2. Den gleichen Code müssen Sie in der Up/Downloadsoftware für den Zugang zu dieser Anlage eingeben.
3. Drücken Sie die und geben Sie den vierstelligen Code ein.
4. Drücken Sie die Taste, um zu bestätigen.

ID

0001

Der Menüpunkt ermöglicht Ihnen, zu dem entsprechenden Zugangscode auch eine Benutzer ID einzugeben. Die vierstellige ID in der Anlage und der Software müssen übereinstimmen.

1. Geben Sie einen vierstelligen Zugangscode ein. Dieser Code wird im ABUS Funkalarmsystem gespeichert.

2. Den gleichen Code müssen Sie in der Up/Downloadsoftware für den Zugang zu dieser Anlage eingeben.

3. Drücken Sie die und geben Sie den vierstelligen Code ein.

4. Drücken Sie die Taste um zu bestätigen

7.6.3 5 6 Kontrolle Wählgerät

Im Menüpunkt Kontrolle Wählgerät stellen Sie ein, wie die telefonische Alarmübertragung gesteuert wird.

So gelangen Sie in das Menü Kontrollen:

1. Wählen Sie das Menü Wählgerät, wie auf Seite 7-62 beschrieben.
2. Im Menü Wählgerät drücken Sie die Anzeige erscheint im Display: 6 um auf den Menüpunkt Kontrolle zuzugreifen. Die folgende

Kontr. Waehlger: 01) Nicht aktiv N ↓

HINWEIS:

Die Menüs dieser Option verlangen die Eingabe [J] JA oder [N] NEIN.

1. Programmieren Sie die Einstellungen im Menü Kontrolle wie unten beschrieben:

- Wählen Sie die Menüpunkte über die Quick Keys oder drücken Sie die Tasten

und

• Drücken Sie die
• Drücken Sie die

Taste, um zwischen [J] JA und [N] NEIN zu scrollen.

Taste, um die Einstellung zu speichern.

Kontrolle

Quick Key Menüpunkt Voreinstellung

5 6 02	FM Aktivieren NEIN
	JA: Ermöglicht FM (= Follow Me) Übertragung.(Schlagen Sie hierzu auch unter Weiterleitung, Seite 7-67 nach).Dieser Punkt muss aktiviert sein, wenn Sie Alarme in Form von Sprachtexten per Telefon übertragen wollen. Dieser Punkt muss deaktiviert sein, wenn kein Telefonanschluss an die Anlage angeschlossen wurde, da sonst ein Telefonfehler gemeldet wird. Dieser Punkt muss zudem aktiviert sein, um sich in die Anlage einzuwählen. Auch der Punkt U/D Aktivieren muss dazu aktiviert sein.NEIN: Es ist keine FM Übertragung möglich.
5 6 03	U/D Aktivieren NEIN
	JA: Ermöglicht die Ferneinwahl in die ABUS Funkalarmanlage per Telefon oder mittels Up/Downloadsoftware via Modem.Dieser Punkt muss aktiviert sein, wenn Sie die Anlage über Telefon oder mittels Modem und Software Fernwarten möchten. Dieser Punkt muss deaktiviert sein, wenn kein Telefonanschluss an die Anlage angeschlossen wurde, da sonst ein Telefonfehler gemeldet wird.NEIN: Es ist keine Ferneinwahl möglich.
5 6 05	Wählton JA
	JA: Das ABUS Funkalarmsystem prüft vor dem Wählen, ob ein Wählton vorhanden ist und wählt erst, wenn dieser erkannt wurde. Wenn Sie das System an einer Nebenstelle angeschlossen haben, ist dieser Punkt auf „Nein“ einzustellen.NEIN: Das ABUS Funkalarmsystem wählt ohne auf einen Wählton zu warten.
5 6 07	Freigabe Benutzer für U/D JA
	JA: Damit eine Up/Download Programmierung durchgeführt werden kann, muss der Benutzer dies jedes mal an der Anlage bestätigen.NEIN: Upload/Download Programmierung ist ohne vorherige Bestätigung durch den Benutzer möglich.
5 6 08	Rückruf U/D JA
	JA: Das ABUS Funkalarmsystem ruft zum Verbindungsaufbau die zuvor programmierte U/D Rückrufnummer an. Diese Einstellung bedeutet eine erhöhte Sicherheit.NEIN: Ein Rückruf wird nicht durchgeführt.
5 6 09	Auto Download NEIN
	JA: Das ABUS Funkalarmsystem ruft zu einer zuvor programmierten Zeit die U/D Rückrufnummer für einen automatischen Download an.

HINWEIS:

Damit die Auto Download Einstellung funktioniert:

Der U/D Rechner muss eingeschaltet sein, mit einer Telefonleitung verbunden sein und über eine Upload/Download Software verfügen.

-UND-

Der Anruf muss freigegeben sein.

NEIN: Der Auto Download Modus ist deaktiviert.

Kontrolle

Quick Key Menüpunkt Voreinstellung

Anrufbeantworter Umleitung

JA

JA: Die Anrufbeantworter Umleitung ist aktiviert:

Die Upload/Download Software ruft die ABUS Alarmanlage an.
- Die Software hängt nach einem Rufton durch den U/D Benutzer ein.
♦ Innerhalb einer Minute ruft die Software erneut an.
Das ABUS Funkalarmsystem ist so programmiert, dass es diesen zweiten Anruf unmittelbar beantwortet und den Anruf nicht weiterleitet. Die Funktion der Anzahl der Rufe für U/D ist deaktiviert.

HINWEIS:

Diese Eigenschaft wird benutzt, um eine Störung durch einen nachgeschalteten Anrufbeantworter oder ein Faxgerät mit ferngesteuertem Upload/Download Betrieb zu verhindern.

NEIN: Das ABUS Funkalarmsystem nimmt den Anruf nach der eingestellten Anzahl der U/D Rufe an.

7.6.4 5 7 Wahlparameter

Im Menüpunkt Parameter haben Sie weitere Möglichkeiten, die telefonische Alarmübertragung Ihres ABUS Funkalarmsystems einzustellen.

So gelangen Sie in das Menü Wahlparameter:

1. Wählen Sie das Menü Wählgerät, wie auf der Seite 7-62 beschrieben.
2. Im Menü Wählgerät drücken Sie die 7, um auf den Menüpunkt Parameter zuzugreifen. Die folgende Anzeige erscheint im Display:

Wahlparameter: 01) Nicht aktiv

1. Programmieren Sie die Menüpunkte im Menü Parameter wie in der unten angeführten Tabelle, wie folgt:

- Wählen Sie die einzelnen Menüpunkte über die Tastatur der Anlage oder drücken Sie die Tasten

- Ändern Sie die Einstellung entsprechend ab und/oder bestätigen Sie den bereits eingegebenen Wert indem

- Drücken Sie die Taste, um das Menü zu verlassen.

Wählgerät: Parameter

Quick Key	Menüpunkt	Voreinstellung	Auswahl
5 7 2	FM Wahlwiederholung	03 01 to 15
	Bestimmt die Anzahl der Anrufversuche des Alarmsystems bei einem Alarm.
5 7 3	Anzahl Rufzeichen für U/D	12 01 to 15
	Bestimmt die Anzahl der Ruftöne, bevor das ABUS Alarmsystem den Anruf entgegennimmt.
	HINWEIS:
	Diese Funktion ist deaktiviert, wenn der Punkt der Anrufbeantworter Umleitung aktiviert ist (siehe Seite 7-65).
	Wahlpause	6 Sekunden 6 oder 9	Sekunden

Bestimmt die Zeitdauer, die das ABUS Funkalarmsystem auf ein Freizeichen wartet, sofern eine Wählton programmiert wurde. (Schlagen Sie hierzu bitte auch auf Seite 7-64 nach).

Wählgerät: Parameter

Quick Key	Menüpunkt	Voreinstellung	Auswahl
	Warten 6 Sekunden
	Warten 9 Sekunden
	Warten 30 Sekunden
	Warten 60 Sekunden
	Impulse @ 20 BPS (Impulse/Sekunde)
	Impulse @ 10 BPS (Impulse/ Sekunde)
	Impulszyklus	61/39% 67/33% und 61/39%
	Nur für das Impulswahlverfahren sind zusätzliche Einstellungen notwendig.
	61/39%
	Alarm Limit (Alarm Abbruch) 00 00 to 15

Wählgerät: Parameter

Quick Key	Menüpunkt	Voreinstellung	Auswahl
	HINWEIS:
	Geben Sie 00 ein, um den Alarm Abbruch zu deaktivieren. Bei jedem Auslösen der Zone wird der Alarm nun erneut übertragen.
579	Periodischer Test
	Der Menüpunkt für den periodischen Test ermöglicht Ihnen eine Zeit zu bestimmen, in der dasABUS Funkalarmsystemdie UD Rufnummern anruft, um die Telefonverbindung zu überprüfen. Diese Funktion ist nur möglich, wenn auf der Empfangsseite ein PC mit aktivierter Software empfangsbereit ist.
5792	UD Test STD:00MIN:0000-24 Stunden00-59 Minuten
	In diesem Menüpunkt geben Sie ein: Die Zeit für den periodischen Testanruf (im 24-Stunden Format) und die Intervallhäufigkeit.So programmieren Sie die Testzeit und die Intervalle für periodische Übertragungen:1. Drücken Sie die2. Die folgende Anzeige erscheint im Display:U/D Test:Std=00 Min=00D:0
	2. Geben Sie die Uhrzeit im 24-Stunden Format für ein.3. Benutzen Sie die unten angegebene Tabelle, um die Intervallhäufigkeit (D) zu bestimmen. Der erste Testanruf beginnt bereits am Tag der Programmierung.
	D	Bedeutung
	0	Nie
	H	Stündlich
	M	Monatlich
	1 Täglich
	2	Jeden zweiten Tag
	3	Jeden dritten Tag
	4 Jeden vierten Tag
	5 Jeden fünften Tag
	6	Jeden sechsten Tag
	7 Jeden siebten Tag
	4. Drücken Sie die* Taste, um den Menüpunkt zu verlassen.
570	Weitere
	In diesem Menüpunkt stellen Sie ein, wann per Telefon die Alarm Klarmeldung übertragen wird. Es gibt drei Möglichkeiten:1 nach Sirenenlaufzeit,2 nach Rücksetzung der Zone,3 bei Deaktivierung

7.6.5 5 9 Follow Me (FM) (= Weiterleitung)

Dieser Menüpunkt dient der Einstellung für die Weiterleitung eines Alarms als Sprachtext an ein Telefon oder einen Wachdienst. Bei Alarm ruft das ABUS Funkalarmsystem die zuvor programmierten FM Rufnummern an und überträgt ereignisabhängig die Alarmnachricht.

Es gibt zwei Varianten für die FM Weiterleitung:

• Normaler Anruf: Das ABUS Funkalarmsystem überträgt ereignisabhängig die Alarmnachricht als Sprachtext an zuvor programmierte Rufnummern. (Schlagen Sie hierzu bitte auch unter Benutzerfunktionen im Benutzer Handbuch nach).
  Anruf an Pager: Das ABUS Funkalarmsystem kann einen Alarm auch an einen Pager übertragen. Hier wird der Alarm mit alphanumerischen Zeichen übertragen. (Schlagen Sie hierzu bitte auch unter Pager im Menü System Makros nach).

In diesem Menüpunkt legen Sie fest, bei welchen Ereignissen ein Anruf durchgeführt wird.

HINWEIS:

Die FM (= Follow Me) Funktion muss aktiviert sein, damit ein Anruf durchgeführt wird. (Schlagen Sie nach unter FM aktiviert, Seite 7-64). Die Alarmrufnummern programmieren Sie im Benutzermenü. (Schlagen Sie unter Benutzer Funktionen im Benutzer Handbuch nach).

So gelangen Sie in das Menü FM:

1. Wählen Sie das Menü Wählgerät, wie auf Seite der 7-62 beschrieben.
2. Im Menü Wählgerät drücken Sie die 9, um auf den Menüpunkt FM zuzugreifen.
3. Wählen Sie mit den Tasten und die FM Rufnummer und drücken Sie zur Bestätigung die Taste.

Follow-Me

Quick Key Menüpunkt Voreinstellung

Ereignisse

Hier bestimmen Sie, welches Ereignis einen Anruf auslöst.

1. Wählen Sie mit den Tasten und das entsprechende Ereignis aus und entscheiden Sie mit Hilfe der Taste, ob dieses Ereignis per Telefon übertragen werden soll [J] JA oder nicht [N] NEIN.

[06] Ferngesteuerte Programmierung

N

[07]	Netz Ausfall N

[08]

Bedrohung

J

[09]

Aktiviert

N

[10]

Deaktiviert

N

[11]

Ausblenden

N

[12]

Funk verloren(Supervisionsausfall)

N

[13]	Funk gefunden N

[14]

Sirenenstörung

N

[15]

Falscher Pin (Bei dreimaliger Falscheingabe des Benutzerpins)

N

[16] Batterie Störung N

[17]

Funküberlagerung

N

[18]	BUS Störung N

Follow-Me

Quick Key Menüpunkt Voreinstellung

1. Nachdem Sie alle gewünschten Alarmereignisse bestimmt haben, drücken Sie die

Taste, um Ihre Einstellungen zu speichern. Verlassen Sie den Menüpunkt

zuvor mit der ✉ Taste, werden vorgenommene Änderungen nicht gespeichert.

Ereignisse Rückstellung

Hier bestimmen Sie, ob ein erneuter Anruf erfolgt, wenn das Ereignis (aus Punkt 5.9.1) zurückgestellt wurde.

1. Wählen Sie mit den Tasten und das entsprechende Ereignis und entscheiden Sie mit Hilfe der Taste, ob dieses Ereignis per Telefon übertragen werden soll [J] JA oder nicht [N] NEIN.

[01] Einbruch J

[02] Sabotage N

[03] Netz Aus N

[04] Funk verloren N

[05] Funk gefunden N

[06] Sirenenstörung N

[08] Funküberlagerung ok N

[09] Bus Störung N

1. Nachdem Sie alle gewünschten Ereignisse bestimmt haben, drücken Sie die

Taste, um Ihre Einstellungen zu speichern. Verlassen Sie den Menüpunkt

zuvor mit der *Taste, werden vorgenommene Änderungen nicht gespeichert.

7.7 7 Fernbedienung

Im Menüpunkt Fernbedienung erfahren Sie, wie Sie bis zu acht 4-Tasten Fernbedienungen mit rolling code in die ABUS Funkalarmanlage einlernen.

Mit der Funkfernbedienung können Sie die Anlage aktivieren und deaktivieren, einen Überfallnotruf auslösen und eine Schaltausgang ansteuern.

Im Folgenden finden Sie eine Übersicht der Menüpunkte gemäß ihrer Reihenfolge im Menü Fernbedienung:

7 1 Zuordnung, Seite 8-68

7 2 Belegung, Seite 8-69

7 3 Übertragungstest, Seite 8-70

So gelangen Sie in das Menü Fernbedienung:

Im Programmiermenü drücken Sie die 7 oder Sie drücken die und Tasten, bis Sie den Menüpunkt

Fernbedienung erreicht haben. Drücken Sie dann die Taste . Die folgende Anzeige erscheint im Display:

Sie befinden sich jetzt im Menü Fernbedienungen und können, wie in den folgenden Abschnitten beschrieben, auf die gewünschten Untermenüs zugreifen.

7.7.1 7 1 Zuordnung

In diesem Menüpunkt lernen Sie die 4-Tasten Fernbedienungen ein.

So gelangen Sie in das Menü Zuordnung:

1. Wählen Sie den Menüpunkt Fernbedienung.
2. Im Menü Fernbedienung drücken Sie die 1, um auf den Menüpunkt Zuordnung zu gelangen. Die folgende Anzeige erscheint im Display:

FB Zuordnung: Auswahl=1 (1-8)

1. Wählen Sie mit Hilfe der Tastatur der Alarmanlage die Nummer der Fernbedienung, die sie einlernen wollen

und drücken Sie die 🍼Taste.

1. So lernen Sie die Fernbedienung ein:

2. Drücken Sie die 1 um zur nächsten Fernbedienung zu gelangen.

3. Drücken Sie die 2, um eine neue Fernbedienung einzulernen, oder eine bereits eingelernte Fernbedienung zu überschreiben. Senden Sie ein Einlernsignal (innerhalb 255 Sekunden) von der Funkfernbedienung, indem Sie die ⚫ (Aktivieren) Taste auf der Funkfernbedienung mindestens 2 Sekunden gedrückt halten. Nach jedem Drücken wird die LED der Funkfernbedienung zur Kontrolle aufleuchten. Wenn die ABUS Funkalarmanlage die Funkfernbedienung erfolgreich eingelernt hat, ertönt ein kurzer Piepton als Bestätigung.

4. Drücken Sie die 3, um die gewählte Funkfernbedienung zu löschen. Wählen Sie mit der Taste
   entweder [J] oder [N], um Ihre Auswahl zu treffen und drücken Sie dann die Taste, um diese zu bestätigen.

5. Wiederholen Sie die Schritte 2 bis 4, um weitere Fernbedienungen einzulernen.

7.7.2 7 2 Belegung

Im Menüpunkt Belegung programmieren Sie die Funktion und die Tasten der Funkfernbedienung. Die vier Tasten der Fernbedienung können dabei individuellen Anforderungen angepasst werden.

So gelangen Sie in das Menü Belegung:

1. Wählen Sie das Menü Fernbedienung, wie auf der Seite 8-68 beschrieben.
2. Im Menü Fernbedienung drücken Sie die 2 um auf den Menüpunkt Belegung zuzugreifen. Die folgende Anzeige erscheint im Display:

FB Belegung: Auswahl=1 (1-8)

1. Wählen Sie die Fernbedienung, deren Funktion Sie neu programmieren wollen und drücken Sie die

↑ Taste.

Änderung der Belegung für Fernbedienungen

Jede Funkfembedienung besteht aus 4 Tasten, wobei jede dieser Tasten für eine andere Funktion programmiert werden kann.

So ändern Sie die Einstellungen der Funkfernbedienung:

1. Ordnen Sie jeder Funkfernbedienung die Bereiche zu, die sie damit bedienen möchten. Der Buchstabe „J“ unterhalb der Ziffer bedeutet, dass die Fernbedienung diesen Bereich bedienen kann. Um die Einstellung zu wechseln nutzen Sie die Tasten 1, 2 und 3.

B=123 FB=01 JJJ

1. Drücken Sie die Taste, um Ihre Auswahl zu bestätigen. Die folgende Anzeige erscheint im Display:

FB:1 Taste:1 2) Extern

1. Für die Taste 1 (♀) der Funkfernbedienung, können Sie zwischen folgenden Funktionen wählen:

2. Keine: Die Taste ist nicht aktiviert (Voreinstellung).

3. Extern: Die Taste aktiviert extern alle zuvor gewählten Bereiche.
4. Intern: Die Taste aktiviert intern alle zuvor gewählten Bereiche.

Um zwischen den Funktionen zu wählen, nutzen Sie die und Tasten. Um Ihre Wahl zu bestätigen, drücken Sie die Taste.

1. Bestimmen Sie nun, ob bei der Aktivierung zunächst die Ausgangsverzögerungszeit (Verzögert J) gestartet wird, oder ob Ihr System sofort (Verzögert N) aktiviert wird.

2. Drücken Sie die Taste. Das System wechselt automatisch auf die nächsten Taste, und die folgende Anzeige erscheint im Display:

FB:1 Taste:2 2)Deaktiv

1. Für die Taste 2 ( ), können Sie zwischen folgenden Funktionen wählen:

• Keine: Die Taste ist nicht aktiviert (Voreinstellung).
- Deaktiv: Die Taste wird benutzt, um Ihre gewählten Teilbereiche zu deaktivieren.

1. Nachdem Sie die gewünschte Funktion für die Taste gewählt haben, drücken Sie die System wechselt automatisch auf die nächsten Taste. Die folgende Anzeige erscheint im Display:

FB:1 Taste:3 2) Überfall

1. Für die Taste 3 (kleine Taste) können Sie zwischen folgenden Funktionen wählen:

• Keine: Die Taste ist nicht aktiviert (Voreinstellung).
Überfall: Die Taste wird benutzt, um einen Überfallalarm auszulösen.
- Schaltausgang: Die Taste wird benutzt, um einen Schaltausgang zu aktivieren.

- Wenn Sie die Funktion Schaltausgang wählen und diese mit der Taste bestätigen, erscheint die folgende Anzeige im Display:

FB:1 Taste:3 SA: 01)Ausgang 01 ↓

Wählen Sie mit Hilfe der und Tasten den entsprechenden Schaltausgang und bestätigen Sie ihre Auswahl mit der Taste.

1. Das System wechselt automatisch zur nächsten Taste, und die folgende Anzeige erscheint im Display:

FB:1 Taste:4 1)Intern

1. Für die Taste 4 (große Taste) können Sie zwischen folgenden Funktionen wählen:

2. Keine: Die Taste ist nicht aktiviert (Voreinstellung).

3. Aktiv: Die Taste aktiviert alle zuvor gewählten Bereiche.
4. Intern: Die Taste aktiviert intern alle zuvor gewählten Bereiche.

5. Schaltausgang: Die Taste aktiviert einen Schaltausgang. Anschließend ist der Schaltausgang wie oben beschrieben zu programmieren.

6. Drücken Sie die Taste, um Ihre Auswahl zu bestätigen.

7. Wiederholen Sie die Programmierschritte für alle weiteren Funkfernbedienungen.

7.7.3 7 3 Kommunikations Test

Im Menüpunkt Kommunikations Test ermitteln Sie die Signalstärke der Funkfernbedienung.

So gelangen Sie in das Menü Kommunikations Test:

1. Wählen Sie das Menü Fernbedienung, wie auf der Seite 8-68 beschrieben.
2. Im Menü Fernbedienung drücken Sie die 3, um auf den Menüpunkt Komm. Test zuzugreifen. Die folgende Anzeige erscheint im Display:

FB Komm.Test 1) FB 1 :00

1. Wählen Sie mit Hilfe der und Tasten die Funkfernbedienung, die Sie testen möchten.
2. Drücken Sie eine Taste auf der Funkfernbedienung. Das Display zeigt Ihnen die empfangene Signalstärke an.

HINWEIS:

Für eine erfolgreiche Übertragung sollte die Stärke des Signals höher sein als das Grundrauschen des Empfängers. (Schlagen Sie hierzu bitte auch auf Seite 7-29 nach)

Drücken Sie die * Taste, um den Menüpunkt zu verlassen.

7.8 8 Funkbedienteile

Im Menüpunkt Bedienteile können Sie dem ABUS Funkalarmsystem zwei Bedienteile zuordnen. Im Folgenden finden Sie eine Übersicht der Menüpunkte, gemäß ihrer Reihenfolge im Menü Funkbedienteile:

8 1 Zuordnung, Seite 8-71

8 2 Übertragungstest, Seite 8-72

So gelangen Sie in das Menü Bedienteile:

Im Programmiermenü drücken Sie die 8 oder drücken Sie die und Tasten, um zum entsprechenden

Menüpunkt zu gelangen. Drücken Sie dann die Taste. Die folgende Anzeige erscheint im Display:

Sie befinden sich jetzt im Menü der Bedienteile und können auf die Untermenüs, wie im folgenden Abschnitt beschrieben, zugreifen.

7.8.1 8 1 Zuordnung

In diesem Menüpunkt lernen Sie ein neues Funkbedienteil in Ihr System ein.

So gelangen Sie in das Menü Bedienteile Zuordnung:

1. Wählen Sie das Menü Bedienteile.

2. Im Menü Bedienteile drücken Sie die Anzeige erscheint im Display:

FBDT Zuordnung: Auswahl=1 (1-2)

1. Wählen Sie mit Hilfe der Tastatur der Alarmanlage die Nummer des Funkbedienteils, das Sie einlernen wollen und drücken Sie die Taste.

2. Folgende drei Menüpunkte stehen Ihnen zur Verfügung:

3. Drücken Sie die 1 um das nächste Funkbedienteil einzulernen.

4. Drücken Sie die 2 um ein Bedienteil einzulernen. Schicken Sie ein Einlernsignal von Ihrem Funkbedienteil, indem Sie die Aktivieren Taste auf dem Bedienteil zweimal drücken. Nach jedem Drücken ertönt am Bedienteil ein kurzer Piepton als Bestätigung und die Sende-LED leuchtet kurz. Sobald die ABUS Funkalarmanlage das Funkbedienteil erfolgreich eingelernt hat, bestätigt dies Ihre Funkalarmanlage mit einem kurzen Piepton.

5. Drücken Sie die 3, um Funkbedienteile zu löschen. Wählen Sie mit Hilfe der Taste entweder [J] oder [N] und drücken Sie die Taste, um Ihre Auswahl zu bestätigen.

6. Wiederholen Sie die Schritte 2 – 4, um weitere Funkbedienteile einzulernen.

7.8.2 8 2 Kommunikations Test

Im Menüpunkt Übertragungstest prüfen Sie die Funkkommunikation zwischen Ihrem Funkbedienteil und Ihrer Anlage.

So gelangen Sie in das Menü Kommunikations Test:

1. Wählen Sie das Menü Bedienteile, wie oben beschrieben.

2. Im Menü Bedienteil drücken Sie die 2 um auf den Menüpunkt Komm. Test zuzugreifen. Die folgende Anzeige erscheint im Display:

1. Wählen Sie mit Hilfe der und Tasten das Funkbedienteil, das Sie testen möchten.
2. Drücken Sie die Aktivieren Taste am Funkbedienteil. Das Display zeigt die empfangene Signalstärke an.

HINWEIS:

Für eine erfolgreiche Übertragung sollte die Stärke des Signals höher sein als das Grundrauschen des Empfängers. (Schlagen Sie hierzu bitte auch auf Seite 7-29 nach)

Drücken Sie die * Taste, um den Menüpunkt zu verlassen.

7.9 9 Sirene

Im Menüpunkt Sirene Können Sie dem ABUS Funkalarmsystem 3 Sirenen zuordnen. Sie können dabei zwischen Funkinnensirene und Funkaußensirene wählen. Im Folgenden finden Sie eine Übersicht der Menüpunkte, gemäß ihrer Reihenfolge im Menü Sirene:

9 1 Zuordnung, Seite 8-73

9 2 Parameter, Seite 8-74

9 3 Komm. Test, Seite 8-75

9 4 Kalibrierung, Seite 8-75

9 5 Sabo.Unterdr., Seite 8-76

So gelangen Sie in das Menü Sirene:

Im Programmiermenü drücken Sie die 9 oder drücken Sie die und Tasten, um zum entsprechenden

Menüpunkt zu gelangen. Drücken Sie dann die Taste. Die folgende Anzeige erscheint im Display:

Sie befinden sich jetzt im Menü Sirene und können auf die Untermenüs, wie im folgenden Abschnitt beschrieben, zugreifen.

7.9.1 9 1 Zuordnung

In diesem Menüpunkt lernen Sie eine neue Sirene in Ihr System ein.

So gelangen Sie in das Menü Zuordnung:

1. Wählen Sie das Menü Sirene.

2. Im Menü Sirene drücken Sie die Anzeige erscheint im Display: 1 um auf den Menüpunkt Zuordnung zuzugreifen. Die folgende

1. Wählen Sie mit Hilfe der Taste aus, welche Art der Sirene einlernen wollen. Zur Auswahl stehen zwei Typen:

• INFS: Interne Funksirene
• EXFS: Externe Funksirene

1. Wählen Sie den entsprechenden Sirenentyp und drücken Sie die erscheint im Display:

1. Wählen Sie mit Hilfe der Taste, ob die folgenden Einstellungen bei der gewählten Sirene aktiviert

sind oder nicht. Bestätigen Sie nach jeder Auswahl Ihre Einstellung mit der Taste.

• Signal: Ist die Einstellung auf J eingestellt, wird die Sirene im Alarmfall aktiviert.
- Quittiersignal: Ist die Einstellung auf J eingestellt, wird die Sirene ein Quittungssignal bei erfolgreichen Aktivieren und Deaktivieren abgeben.
- Quittierblitz (nur bei Außensirene): Ist die Einstellung auf J eingestellt, wird die Sirene bei erfolgreichem Aktivieren und Deaktivieren ein visuelles Signal abgeben.

1. Haben Sie alle Einstellungen entsprechend bestätigt, erhalten Sie folgenden Anzeige im Display:

1. Bestätigen Sie den Menüpunkt Einlernen mit der Taste und Ihre Alarmanlage wartet auf ein Einlernsignal von Ihrer Sirene. Schicken Sie eine Einlernnachricht von der Sirene.

2. Legen Sie dazu alle Batterien in die Sirene ein. Drücken Sie die Reset-Taste für fünf Sekunden. Drücken Sie anschließend den Deckelkontakt der Sirene und halten Sie diesen gedrückt, bis die Anlage das Signal empfangen hat. Die folgende Anzeige erfolgt im Display:

1. Wählen Sie mit Hilfe der Cursor Tasten

(Supervision) oder nicht und bestätigen Sie die Einstellung mit der Taste. Die Sirene ist eingelernt und einsatzbereit.

1. Im nun folgenden Menü haben Sie die Auswahl aus folgenden vier Menüpunkten:

• 1) Überspringen: Eine weitere Sirene einlernen.
• 2) Einlernen: Eine andere Sirene an Stelle der bereits eingelernten Sirene einlernen.
• 3) Löschen: Eine eingelernte Sirene löschen.
• 4) Supervision: Die Einstellung für die Supervision (Überwachung) der eingelernten Sirene ändern.

7.9.2 9 2 Parameter

In diesem Menüpunkt ändern Sie die Einstellung für Sirene. Folgende Einstellungen können geändert werden:

• Lautstärke
• Blitzfrequenz (nur bei Außensirene)

So gelangen Sie in das Menü Parameter:

1. Wählen Sie das Menü Sirene.

2. Im Menü Sirene drücken Sie die 2 um auf den Menüpunkt Parameter zuzugreifen. Die folgende Anzeige erscheint im Display:

Sirene waehlen: Sirenen ID=1

1. Wählen sie mit Hilfe der

Einstellung mit der der Außensirene) wählen.

Taste, die Sirene, deren Einstellung Sie ändern möchten und bestätigen Sie ihre Taste. Sie können nun zwischen der Einstellung Lautstärke und Blitzfrequenz (nur bei

1. Wählen Sie den Punkt Lautstärke und bestätigen Sie diesen mit der Taste. Und Sie erhalten folgende Anzeige im Display:

Sirene 01 defin: 1)Lautstaerke

1. Sie können nun die Lautstärke für folgende Signale einstellen:

• Ein-/Ausgangssignal
- Alarmsignal
- Quittungssignal

1. Bestätigen Sie das entsprechende Menü mit der Tastatur der Anlage ein. Die Einstellung bedeut

Taste und geben Sie die neue Lautstärke über die

• 0: Aus
• 1: Leise
• 9: Laut

Auf die gleiche Weise geben Sie die Lautstärke für die anderen Signale ein. Anschließend können Sie für die Außensirene auch die Blitzfrequenz einstellen.

Drücken Sie die * Taste, um den Menüpunkt zu verlassen.

7.9.3 9 3 Kommunikations Test

Im Menüpunkt Übertragungstest prüfen Sie die Funkkommunikation zwischen Ihrer Sirene und Ihrer Anlage.

So gelangen Sie in das Menü Kommunikations Test:

1. Wählen Sie das Menü Sirene, wie oben beschrieben.
2. Im Menü Sirene drücken Sie die Anzeige erscheint im Display: 3, um auf den Menüpunkt Komm. Test zuzugreifen. Die folgende

1. Bestätigen Sie den Menüpunkt mit der Taste. Die Anlage sucht nun nach den Funksirenen und zeigt anschließend die Signalstärke zu jeder Sirene im Display an.

HINWEIS:

Für eine erfolgreiche Übertragung sollte die Stärke des Signals höher sein als der im Punkt Kalibrierung erreichte Wert des Empfängers. (siehe unten)

Drücken Sie die * Taste, um den Menüpunkt zu verlassen.

7.9.4 9 4 Kalibrierung

Im Menüpunkt Kalibrierung haben Sie die Möglichkeit die Empfangsqualität für die Sirenen einzustellen. Da dies Kommunikation auf einer anderen Funktechnik basiert ist hier ein auch ein anderer Wert möglich, als bei der Kalibrierung des Empfängers für die Funksender. Der Level liegt dabei zwischen 0 – 99. Je niedriger der Wert desto besser ist die Funkkommunikation zwischen Anlage und Sirene.

So gelangen Sie in das Menü Kalibrierung Test:

1. Wählen Sie das Menü Sirene, wie oben beschrieben.
2. Im Menü Sirene drücken Sie die Anzeige erscheint im Display: 4, um auf den Menüpunkt Kalibrierung zuzugreifen. Die folgende

Funk Sir. waehl. Sirenen ID=1

1. Bestätigen Sie den Menüpunkt mit der Taste. Die Anlage kalibriert nun die Funkschwelle erneut.
2. Bestätigen Sie die neue Schwelle mit der Taste.
3. Wollen Sie eine neue Kalibrierung durchführen, ändern Sie mit Hilfe der Taste die Anzeige auf J und bestätigen Sie die Einstellung mit der Taste.

Drücken Sie die * Taste, um den Menüpunkt zu verlassen.

7.9.5 9 5 Sabo.Unterdrücken

Im Menüpunkt Sabo. Unterdrücken haben Sie die Möglichkeit die Sabotagefunktion der Sirene für den laufenden Programmierungsprozess zu deaktivieren. So können Sie die Sirene öffnen, ohne dass ein Sabotagealarm ausgelöst wird. Aktivieren Sie diesen Punkt, wenn Sie das Sirengehäuse öffnen möchten, um zum Beispiel die Batterien zu wechseln.

So gelangen Sie in das Menü Sabo. Unterdrücken:

1. Wählen Sie das Menü Sirene, wie oben beschrieben.
2. Im Menü Sirene drücken Sie die 5 um auf den Menüpunkt Sabo. Unterdrücken zuzugreifen. Die folgende Anzeige erscheint im Display:

Sabo-Unterdrueck Aktiviert

1. Bestätigen Sie den Menüpunkt mit der Taste. Die Anlage sendet nun eine Information an alle Sirenen und die Sabotagefunktion wird bis zum Ende der Programmierung deaktiviert.

HINWEIS:

Wurde bereits eine Sabotage ausgelöst kann diese nicht durch diese Funktion gestoppt werden. Verlassen Sie das Programmiermenü und deaktivieren Sie die Anlage, oder entnehmen Sie die Batterien aus den Sirenen.

1. Sobald Sie das Programmiermenü verlassen, wird die Sabotagefunktion an allen Sirenen automatisch wieder aktiviert.

Drücken Sie die * Taste, um den Menüpunkt zu verlassen.

Im Menüpunkt Programmierung Beenden werden Ihre getroffenen Einstellungen im Programmiermenü gespeichert und Sie verlassen das Programmiermenü. Wichtig: Die im Programmiermenü getroffenen Einstellungen sind so lange nicht gespeichert, bis Sie das Programmiermenü ordnungsgemäß verlassen haben.

HINWEIS:

Um das Programmiermenü verlassen zu können, muss der Steckbrückenstecker J9 auf einem Pin gesteckt sein.

So gelangen Sie in das Menü Programmierung Beenden:

1. Im Programmiermenü drücken Sie die 0 oder drücken Sie die und Tasten, bis Sie den Menüpunkt [0] Programmierung Beenden gefunden haben. Die folgende Anzeige erscheint im Display:

Programmierung: 0) Verlassen ↑

Dies ist der letzte Menüpunkt im Programmiermenü.

Drücken Sie nun die Taste. Die folgende Anzeige erscheint im Display:

1. Speichern oder löschen Sie alle bis jetzt vorgenommenen Einstellungen / Änderungen:

- Sie speichern Ihre Änderungen, indem Sie die Display:

Taste drücken. Die folgende Anzeige erscheint im

BITTE WARTEN DATENSICHERUNG

Die ABUS Funkalarmanlage kehrt zur normalen Benutzeranzeige zurück.

- ODER -

Sie löschen Ihre Änderungen, indem Sie die

Taste drücken und das [J] JA zu einem [N] NEIN auf

der Anzeige ändern und dann die Benutzeranzeige zurück.

Taste drücken. Die ABUS Funkalarmanlage kehrt zur normalen

Kapitel 8 Die Programmierung mit Hilfe des Benutzermenüs

In diesem Kapitel wird ein wichtiger Menüpunkt des Benutzermenüs erklärt. Dieser Menüpunkt dient der

Programmierung von Sprachmitteilungen und der Durchführung eines Gehtests.

8.1 Programmierung der Sprachmitteilungen

Ihre ABUS Funkalarmanlage ist in der Lage, Systemereignisse lokal und über Telefon per Sprachtext auszugeben. Dies erleichtert die Benutzung Ihres Systems enorm und ermöglicht eine Fernsteuerung Ihres Systems auch per Telefon. Der Menüpunkt Sprachmitteilungen befindet sich im Benutzermenü. Nur ein Benutzer mit Grand Master Pin oder mit Programmierpin hat die Berechtigung, Sprachmitteilungen zu ändern. Im Menü Sprachmitteilungen können Sie auf folgende Untermenüs zugreifen:

Um in das Menü Sprachmitteilungen zu gelangen:

1. Drücken Sie Taste, um in das Benutzermenü zu gelangen. Anschließend drücken Sie die 7 oder Sie benutzen die Tasten und bis Sie den Menüpunkt Sprachmitteilung gefunden haben und drücken Sie dann die Taste.
2. Geben Sie den Programmier Pin oder den Grand Master Pin über die Tastatur der Anlage ein und drücken Sie die Taste.
3. Das erste Untermenü erscheint im Display:

Sie befinden sich jetzt im Menü Sprachmitteilungen und können, wie in den folgenden Abschnitten beschrieben, auf die gewünschten Untermenüs zugreifen:

Arten der Sprachmitteilung

Die folgenden drei Arten der Sprachmitteilungen können von Ihrer ABUS Funkalarmanlage erzeugt werden:

• Ereignismitteilung: Bei einem Alarm, oder einem wichtigen Ereignis ruft Ihre ABUS Funkalarmanlage die zuvor programmierten FM Rufnummern an und überträgt das Ereignis als Sprachtext über Telefon. Diese Ereignisnachricht besteht aus vier Bausteinen, die Sie nach Ihren Wünschen bestimmen:
  ♦ Allgemeine Mitteilung: eine allgemeine Identifikationsnachricht, die dem angerufenen mitteilen soll, woher der Anruf kommt. Die werksseitige Einstellung lautet: „Hallo hier spricht Ihr ABUS Sicherheitssystem“
  ♦ Ereignis Mitteilung: eine abhängig vom Alarmereignis automatisch erzeugte Sprachmitteilung, die das Alarmereignis beschreibt, z.B. „Feueralarm“
  ♦ Bereichsmitteilung: sofern Sie Ihr Funkalarmsystem in mehrere Bereich aufgeteilt haben, erfolgt die Ansage, in welchem der drei Bereiche sich das Ereignis ereignet hat, z.B. „Wohnbereich“
  Zonenmitteilung: eine abhängig vom Alarmereignis automatisch erzeugte Sprachmitteilung, die zur Identifikation der Zone dient, die den Alarm ausgelöst hat, z.B. „Schlafzimmer“

Eine vollständige Ereignismitteilung klingt beispielsweise so: „Hallo hier spricht Ihr ABUS Sicherheitssystem, Feueralarm, Wohnbereich, Schlafzimmer“

- Statusmitteilung: Die Statusmitteilung gibt Ihnen eine Übersicht über den Zustand Ihres Funkalarmsystems, d.h., ob Störungen vorliegen, welche Bereiche aktiviert sind und welche bereit sind zum Aktivieren.

- Lokale Mitteilung: Ähnlich wie die Ereignismitteilung gibt Ihr ABUS Funkalarmsystem auch Mitteilungen als Sprachtext über den lokalen Lautsprecher aus.

8.1.1 7 1 Mitteilungsstruktur

Im Menüpunkt Mitteilungsstruktur legen Sie die Reihenfolge fest, in der die Sprachmitteilungen übertragen werden.

So bestimmen Sie eine Mitteilungsstruktur:

1. Wählen Sie das Menü für Sprachmitteilungen, wie soeben beschrieben.
2. Im Menü Sprachmitteilungen drücken Sie die 1, um auf den Menüpunkt Mitteilungsstruktur zuzugreifen. Die folgende Anzeige erscheint im Display:

1. Drücken Sie die Taste, um eine der folgenden Strukturarten auszuwählen

• [A] (A/E/B/Z): Gibt die Reihenfolge der Mitteilungen wie folgt an: Allgemein, Ereignis, Bereich, Zone
• [B] (E/B/Z/A): Gibt die Reihenfolge der Mitteilungen wie folgt an: Ereignis, Bereich, Zone, Allgemein

8.1.2 7 2 Abspielen/Aufnehmen

Im Menüpunkt Abspielen/Aufnehmen bestimmen Sie Bezeichnungen für Zonen, Bereiche, Schaltausgänge, Makrotasten und Sie erfahren, wie Sie allgemeine Mitteilungen abspielen und aufnehmen.

So bestimmen Sie eine Sprachmitteilungen:

1. Wählen Sie das Menü Sprachmitteilung.
2. Im Menü Sprachmitteilung drücken Sie die die 2, um auf den Menüpunkt Mitteilungs bezeichnung zuzugreifen. Die folgende Anzeige erscheint im Display:

1. Sie können jetzt für jede der folgenden Menüpunkte eine Bezeichnung für die Sprachmitteilung programmieren:

[1] Allgemeine Nachricht
[2] Zonen Nachricht
[3] Bereich Nachricht
[4] Schaltausgang Nachricht
[5] Makro Nachricht

Die verschiedenen Menüpunkte wählen Sie mit den Tasten und bestätigen Sie mit der Taste.

Sprachmitteilung: Mitteilungsbezeichnung

Quick Key Menüpunkt Voreinstellung Auswahl

Allgemeine Nachricht

Drücken Sie die 1. Die folgende Anzeige erscheint im Display:

Folgende Optionen stehen ihnen zur Verfügung:

- Drücken Sie die 1, um die allgemeine Mitteilung abzuspielen. Die Mitteilung hören Sie über den Lautsprecher ihrer Anlage. Werksseitig lautet dies „Hallo hier ist Ihr ABUS Sicherheitssystem“

Drücken Sie die 2, um eine neue Mitteilung aufzunehmen. Die folgende Anzeige erscheint im Display:

Drücken Sie die Taste und sprechen Sie Ihre Mitteilung in das Mikrofon. Der Zähler auf dem Display zählt die verbleibenden Sekunden rückwärts ab, bis die

Sprachmitteilung: Mitteilungsbezeichnung

Quick Key Menüpunkt Voreinstellung Auswahl

Aufnahmezeit beendet ist.

Die Aufnahme stoppt automatisch nach 10 Sekunden. Wenn Sie Ihre Aufnahme

früher beenden möchten, drücken Sie die Taste, um die Aufnahme zu stoppen.

HINWEIS:

Sollten Sie die Taste nicht drücken nachdem Ihre Aufnahme beendet ist, so führt das zu unerwünschtem Rauschen oder langer Stille in Ihrer Mitteilung.

Drücken Sie die * Taste, um den Menüpunkt zu verlassen.

Zonen Nachricht

Drücken Sie die 2. Die folgende Anzeige erscheint im Display:

Wählen Sie mit Hilfe der Tasten und die gewünschte Zone und drücken

Sie die #↑ Taste.

Folgende Optionen stehen Ihnen zur Verfügung:

- Drücken Sie die 1, um die Zonenansage abzuspielen. Die Ansage hören Sie über den Lautsprecher ihrer Anlage. Werksseitig lautet dies für die Zone 1 „Haustüre“ Drücken Sie die 2, um einen neuen Text aufzunehmen. Die folgende Anzeige erscheint im Display:

Drücken Sie die Taste und sprechen Sie Ihre Mitteilung in das Mikrofon. Der Zähler auf dem Display zählt die verbleibenden Sekunden rückwärts ab, bis die Aufnahmezeit beendet ist.

• Die Aufnahme stoppt automatisch nach 2 Sekunden. Wenn Sie Ihre Aufnahme früher beenden möchten, drücken Sie die Taste, um die Aufnahme zu stoppen.

- Nun müssen Sie diese Ansage noch einer Zone zuweisen.

- Drücken Sie dazu die 3. Wählen Sie mit Hilfe der Tasten und die entsprechende Zonenbezeichnung aus und drücken Sie die Taste.

• Die Bezeichnung der Zone können Sie im Programmiermenü ändern. Die Aufnahme und die Zonenbezeichnung sollte übereinstimmen.

Ansagetext

Quick Key Menüpunkt Voreinstellung Auswahl

7 2 3

Bereich Nachricht

Drücken Sie die 3. Die folgende Anzeige erscheint im Display:

Wählen Sie mit Hilfe der Tasten und den gewünschten Bereich und drücken Sie die Taste.

Folgende Optionen stehen Ihnen zur Verfügung:

- Drücken Sie die 1, um die Bereichsansage abzuspielen. Die Ansage hören Sie über den Lautsprecher Ihrer Anlage. - Drücken Sie die 2, um einen neuen Text aufzunehmen. Die folgende Anzeige erscheint im Display:

• Die Aufnahme stoppt automatisch nach 2 Sekunden. Wenn Sie Ihre Aufnahme früher beenden möchten, drücken Sie die Taste, um die Aufnahme zu stoppen.

- Nun müssen Sie diese Ansage noch einer Zone zuweisen. Drücken Sie dazu die 3. Wählen Sie mit Hilfe der Tasten und die entsprechende Zonenbezeichnung aus und drücken Sie die Taste.

7 2 4

SA Nachricht

HINWEIS:

Der Schaltausgang muss als FM Code bestimmt sein, um ihm eine Sprachmitteilung zuordnen zu können. Schlagen Sie hierzu bitte auch unter FM Benutzer Code, nach.

Drücken Sie die 4. Die folgende Anzeige erscheint im Display:

Wählen Sie mit Hilfe der Tasten

Schaltausgang und drücken Sie die Taste. Die folgende Mitteilung erscheint im Display:

Die Option im Menü Schaltausgang wählen präsentiert die FM Code Schaltausgänge. Wählen Sie die Nummer des passenden Schaltausgangs für die im 3. Schritt jeweils gewählte Mitteilung – oder – wählen Sie 00 wenn einer Mitteilung kein Schaltausgang zugewiesen wird.

Ansagetext

Quick Key Menüpunkt Voreinstellung Auswahl

Makro Nachricht

Drücken Sie die 5. Die folgende Anzeige erscheint im Display:

Wählen Sie mit Hilfe der Tasten

und drücken Sie die

Taste.

Folgende Optionen stehen Ihnen zur Verfügung:

• Drücken Sie die 1, um die Makroansage abzuspielen. Die Ansage hören Sie über den Lautsprecher Ihrer Anlage.
  Drücken Sie die 2, um einen neuen Text aufzunehmen. Die folgende Anzeige erscheint im Display:

# drueck.z.start Nachr. Aufnahme

Taste und sprechen Sie Ihre Mitteilung in das Mikrofon. My zählt die verbleibenden Sekunden rückwärts ab, bis ist.

• Die Aufnahme stoppt automatisch nach 2 Sekunden. Wenn Sie Ihre Aufnahme früher beenden möchten, drücken Sie die Taste, um die Aufnahme zu stoppen.

8.1.3 7 3 Mitteilungstest

Im Menüpunkt Mitteilungstest testen Sie die zuvor aufgenommen und zugewiesenen Sprachansagen.

So führen Sie einen Mitteilungstest durch:

1. Wählen Sie das Menü Sprachmitteilungen.
2. Im Menü Sprachmitteilungen drücken Sie die 3, um auf den Menüpunkt Mitteilungstest zuzugreifen. Die folgende Anzeige erscheint im Display:

Testnachricht: 1) Nachr. senden ↓

1. Führen Sie den Test lokal oder per Telefon wie folgt durch:

Sprachmitteilung: Mitteilungstest

Quick key	Menüpunkt	Voreinstellung	Auswahl
7 3 1	Mitteilung Senden

In diesem Menüpunkt können Sie eine Testnachricht an eine zuvor programmierte FM Rufnummer übertragen.

So senden Sie eine Testmitteilung:

1. Drücken Sie die 1. Die folgende Anzeige erscheint im Display:

Sprachmitteilung: Mitteilungstest

Quick key	Menüpunkt	Voreinstellung	Auswahl
	Auswahl FM:1)FM Nummer 1 ↓2. Wählen Sie mit Hilfe der Tasten und die FM Nummer, an die Sie die Testmitteilung übertragen möchten. Die folgende Anzeige erscheint im Display:FM test:aktiviertDie ABUS Alarmanlage ruft die FM Nummer an, und die folgende Testmitteilung ist zu hören: "Test Message".
7 3 2	Lokal Abspielen
	In diesem Menüpunkt können Sie Sprachnachrichten lokal über den Lautsprecher Ihre ABUS Funkalarmanlage abspielen.So spielen Sie eine Testmitteilung lokal ab:21. Drücken Sie die. Die Sprachnachricht "Test Message" wird 90 Sekunden lang wiederholt und die folgende Anzeige erscheint im Display:Bel. Taste drueck zum TeststopDrücken Sie eine beliebige Taste, um die Wiedergabe zu stoppen.

8.1.4 7 4 Benachrichtigung

In diesem Menüpunkt passen Sie lokale Sprachansagen Ihren Bedürfnissen an.

So aktivieren / deaktivieren Sie lokale Sprachansagen:

1. Wählen Sie das Menü Sprachmitteilungen.
2. Im Menü Sprachmitteilungen drücken Sie die 4, um auf den Menüpunkt Benachrichtigung zuzugreifen. Die folgende Anzeige erscheint im Display:

Benachrichtig.: 01)Einbruch J ↓

1. Wählen Sie mit den Tasten und die entsprechende lokale Ansage und aktivieren /

deaktivieren Sie die gewählte Ansage, indem Sie mit Hilfe der Taste eine der folgenden Optionen wählen:

• [N]: Um die lokale Sprachansage zu deaktivieren.
• [J]: Um die lokale Sprachansage zu aktivieren.

Ereignis
Voreinstellung

1) Einbruch J
2) Feuer J
3) Notfall J
4) Überfall	J
5) Auto Aktiv	J
6) Aktivierung	J
7) Aktiv	J
8) Intern aktiv	J
9) Deaktiv	J
10) Eingangsverzögerung	J
11) Menü	J (Mitteilungen, die erzeugt werden, wenn Sie die Funktionstasten der Bedienteile benutzen.)
12) Gehtest	J

8.2 Gehtest

Im Menüpunkt Gehtest können Sie die Installation abschließend testen. Wenn sich das System im Gehtest-Modus befindet, können Sie Melder auslösen, ohne dass dies zu einem Alarm führt. Der Gehtest-Modus kann auf zwei Arten gestartet werden:

• Programmier Pin
  • Grand Master Pin

HINWEIS:

Der Unterschied zwischen einem Gehtest, der mit einem Programmier Pin gestartet wurde und einem Gehtest, der mit dem Grand Master Pin gestartet wurde liegt in der Art, wie Ihr ABUS Alarmsystem auf eine Sabotagemeldung reagiert. Wurde der Gehtest-Modus mit dem Programmier Pin gestartet, erfolgt bei Sabotage lediglich eine Meldung am Display. Wurde der Gehtest-Modus mit dem Grand Master Pin gestartet, erfolgt bei Sabotage eine Alarmmeldung mit akustischer Alarmierung.

So führen Sie einen Gehtest durch:

1. Vergewissern Sie sich, dass Ihre ABUS Funkalarmanlage deaktiviert ist.
2. Drücken Sie die ✉ Taste, um in das Benutzermenü zu gelangen, gefolgt von der Taste 4, um auf den Menüpunkt Funktionen zuzugreifen.
3. Sie werden aufgefordert einen Pin einzugeben. Geben Sie nun den 4/6-stelligen Grand Master Pin oder den Programmier Pin ein und drücken Sie im Anschluss die Taste.
4. Im Menü Funktionen drücken Sie die 2, um auf den Menüpunkt Gehtest zuzugreifen. Das System gibt die folgende Mitteilung aus "System im Test Modus". Die folgende Anzeige erscheint im Display:

Gehtest starten Erl. Taste dr.

1. Sie sollten nun alle Melder, die Sie testen möchten, auslösen. Nachdem der Melder sein Signal gesendet hat und dies von Ihrer Anlage empfangen wurde, bestätigt die Anlage den erfolgreichen Empfang des Signals, indem sie die Zonennummer und dessen Bezeichnung als lokale Sprachmitteilung ansagt: z.B. „Zone 3, Esszimmer“. Zusätzlich erscheinen alle getesteten Melder in einer Liste im Display Ihrer Anlage.

2. Drücken Sie die Taste, um den Gehtest-Modus zu verlassen. Das System gibt die folgende Mitteilung aus „Testmodus beendet“.

3. Drücken sie die Taste, um das Benutzermenü wieder zu verlassen.

Kapitel 9 Zubehör zu Ihrem ABUS Funkalarmsystem

Im folgenden finden Sie eine Liste aller möglichen Zubehörkomponenten für Ihr ABUS Funkalarmsystem.

Funk-Bewegungsmelder

Der Funkbewegungsmelder dient der Absicherung von ganzen Räumen. Mit seinem Infrarotelement überwacht er eine Fläche von 15 x 15m mit einem Blickwinkel von 90°.

Funk-Bewegungsmelder haustierimmun

Der haustierimmune Funkbewegungsmelder dient, wie der Funk-Bewegungsmelder, der Absicherung von ganzen Räumen. Im Unterschied zu diesem, lösen beim haustierimmunen Melder Hunde bis zu 30kg, Katzen und kleinere Haustiere keinen Alarm aus.

Funk-Wassermelder

Der Funkwassermelder erkennt ausgelaufenes Wasser von Waschmaschinen und Abflüssen und verhindert damit größeren Schaden. Durch den abgesetzten Wassermelder mit 2m Kabel ist eine flexible Installation des Produktes möglich.

Funk-Erschütterungsmelder

Der Funkerschütterungsmelder überwacht Fenster und Wände auf starke Erschütterungen, wie sie zum Beispiel beim Aufhebeln entstehen. Auch Tresore können damit gegen Aufbohren gesichert werden.

Funk-Öffnungsmelder

Der Funköffnungsmelder überwacht Fenster und Türen auf unbefugtes Öffnen. Durch die kleine, kompakte Bauweise des Magnets, kann dieser nahezu an jedem Ort eingesetzt werden.

4-Tasten Funkfernbedienung

Die 4-Tasten Funkfernbedienung wird zum Aktivieren und Deaktivieren Ihres Funkalarmsystems genutzt. Die verbleibenden 2 Tasten können Sie frei programmieren und damit beispielsweise einen Überfallalarm auslösen, einen Schaltausgang aktivieren oder die Anlage intern aktivieren. Maximal acht 4-Tasten Funkfernbedienungen können Sie einsetzen.

Funk-Bedienteil

Das Funkbedienteil wird ebenfalls zum Aktivieren und Deaktivieren Ihres Funkalarmsystems genutzt. Darüber hinaus können Sie auch noch Überfall- und Feueralarme auslösen und einen medizinischen Notruf absetzen. Maximal zwei Funkbedienteile können Sie einsetzen.

Funk-Schlüsselschalter

Der Funkschlüsselschalter wird im Außenbereich montiert und dient dem Aktivieren und Deaktivieren Ihres Funkalarmsystems mit einem Schlüssel.

Funk-Innensirene

Die Funkinnensirene alarmiert bei Einbruch und Feuer die Bewohner des Hauses mit einem sehr lauten Signalton. Darüber hinaus verursacht sie durch ihren Ton bei einem Einbrecher ein hohes Stresspotenzial, so dass dieser das Objekt in der Regel schnell wieder verlässt.

Funk-Außensirene

Die Funkaußensirene schlägt bei Einbruch und Feuer lautstark Alarm und alarmiert damit lokal die Nachbarschaft. Zudem schreckt Sie potenzielle Täter von vornherein ab. Ihr weithin sichtbarer Blitz lotst die Einsatzkräfte auch nachts zuverlässig zum Ort des Geschehens.

Kapitel 10 Kurzanleitung

Dieses Kapitel erklärt Ihnen die in der DVD gezeigten Installationsschritte für das ABUS Funkalarmpaket inklusive eines Rauchmelders. Nach Programmierung der in dieser Kurzanleitung gezeigten Installationsschritte ist Ihr ABUS Funkalarmsystem voll einsatzbereit.

10.1 Hardwaremontage

10.1.1 ABUS Funkalarmanlage

• Montieren Sie die ABUS Funkalarmanlage an einer geeigneten Stelle in Ihrem Objekt.
• Stecken Sie den Netzadapter in die AC Buchse der Funkalarmanlage. Das andere Ende noch nicht in die Steckdose stecken.
• Schließen Sie die Telefonleitung entweder per RJ11 Telefonstecker oder zweier loser Kabel an den Telefonanschluss der Anlage (Line) an.
• Legen Sie die beiliegenden Notstromakkus in das Batteriefach und stecken Sie es ebenfalls in die Funkalarmanlage.
• Stecken Sie den Steckbrückenstecker der Steckbrücke J10 auf der Hauptplatine auf beide Pins, damit die Akkus geladen werden.
• Stecken Sie nun den Netzadapter in die Steckdose.

Die Funkalarmanlage startet und meldet nach kurzer Zeit „Anlage ist an“ Ist dies nicht der Fall, überprüfen Sie, ob der Netzadapter eingesteckt ist, die Steckdose Spannung hat und der Stecker des Netzadapters richtig in die Funkalarmanlage eingesteckt wurde. Die Störungs-LED blinkt, da Uhrzeit und Datum noch nicht eingegeben wurden und die Akkus noch nicht voll geladen sind. Die Akkus sollten innerhalb von 12 Stunden voll geladen sein.

- Sollte die Anlage nach dem Einschalten eine akustische Alarmierung abgeben, ist der Sabotagekontakt eventuell nicht richtig gedrückt. Fahren Sie in diesem Fall wie folgt fort:

• Geben Sie den werksseitigen Grand Master Pin über die Tastatur der Anlage ein: 1 2 3 4
- Drücken Sie die Deaktiv Taste:

Die ABUS Funkalarmanlage ist nun bereit für die Programmierung.

10.1.2 Funköffnungsmelder

• Montieren Sie den Funköffnungsmelder mittig an der oberen Leiste der zu überwachenden Wohnungs- oder Haustür. Der Magnet wird auf den beweglichen Teil der Tür gesetzt. Magnet und Öffnungsmelder müssen parallel zueinander angeordnet werden.
• Setzen Sie die beiliegende Batterie polrichtig ein. Die rote LED des Melders leuchtet auf. Ist dies nicht der Fall, überprüfen Sie, ob Sie die Batterie richtig eingesetzt haben und messen Sie die Batteriespannung, diese muss überhalb von 2,8V liegen.
• Drücken Sie die Spiralfeder des Melder ein und öffnen und schließen Sie die Tür. Beim Öffnen der Tür leuchtet die LED erneut auf. Warten Sie bis diese erlischt und schließen Sie die Tür. Nun muss die LED erneut aufleuchten. Ist dies nicht der Fall sind Magnet und Sender nicht richtig positioniert oder zu weit auseinander.

10.1.3 Funkbewegungsmelder

• Montieren Sie den Funkbewegungsmelder in einer Ecke in einem Raum mit Terrasse oder Balkon. Der Melder muss in den Raum hineinblicken und sollte nicht auf große Fensterflächen gerichtet sein. Die rote LED des Melders ist oben. ACHTUNG: Der Infrarotmelder reagiert auf Wärmebewegung. Richten Sie den Melder daher nicht auf Heizlüfter oder andere Wärmquellen. Auch Haustiere, wie Katzen oder Hunde können den Melder auslösen.
• Setzen Sie die beiliegende Batterie polrichtig ein. Die rote LED des Melders leuchtet auf. Ist dies nicht der Fall, überprüfen Sie, ob Sie die Batterie richtig eingesetzt haben und messen Sie die Batteriespannung, diese muss überhalb von 2,8V liegen.

10.1.4 Funkrauchmelder

• Montieren Sie den Funkrauchmelder mittig an der Zimmerdecke Ihres Schlafzimmers. Weitere Rauchmelder sollten im Wohnzimmer und im Flur montiert werden. Der Rauch steigt immer zuerst an die höchste Stelle im Raum. ACHTUNG: Starker Zigarettenqualm oder Wasserdampf können den Melder auslösen.
• Setzen Sie die beiden beiliegenden Batterien polrichtig ein und drücken Sie die Testtaste. Halten Sie diese solange gedrückt bis der Rauchmelder bis der Melder einen langen Piepton abgibt. Ist dies nicht der Fall, entfernen Sie die Batterien und warten Sie 30 Sekunden. Setzen Sie die Batterien erneut ein und wiederholen Sie den Testvorgang. Bei erneutem Fehlversuch messen Sie die Batteriespannung der beiden Batterien. Diese müssen überhalb von 2,8V liegen.
• Entfernen Sie die Batterien.

10.2.1 Programmiermenü der ABUS Funkalarmanlage

- Drücken Sie zunächst die Stern-Taste, gefolgt von der Taste 9, gefolgt von der Taste 1.

- Sie werden aufgefordert den Programmier Pin für das Programmiermenü einzugeben. Dieser lautet werkseitig 0133. Geben Sie diesen Programmier Pin ein und bestätigen Sie Ihre Eingabe mit der Raute-Taste.

Sie befinden Sich jetzt im Programmiermenü und sehen folgende Anzeige:

10.2.2 Melder einlernen

- Drücken Sie die Taste 2. Sie befinden sich im Menüpunkt Zonen.

- Drücken Sie die Taste 1 gefolgt von 01 gefolgt von gefolgt von 2. Drücken Sie die Taste. Die Anzeige im Display zeigt: 000 Sek. vergangen. Die Anlage wartet auf ein Einlernsignal vom Melder.

- Drücken Sie die Spiralfeder des Funköffnungsmelders und halten Sie diese gedrückt, bis die Anlage die Einlemnachricht des Melders empfangen hat. (in der Regel innerhalb von 15 Sekunden). Die Anlage quittiert den Empfang des Signals mit einem akustischen Piepton. Sollte dies nicht der Fall sein, wiederholen Sie den Vorgang. - erneutem nicht erfolgreichem Versuch befinden Sie sich außerhalb der Funkreichweite. Verkürzen Sie die Distanz zwischen der Anlage und dem Melder, bis der Einlernvorgang erfolgreich war.

- Drücken Sie nun die Taste um den Einlernvorgang für diesen Melder abzuschließen. Die Anlage quittiert dies durch einen langen Quittungston.

• Um den nächsten Melder einzulernen drücken Sie die Taste gefolgt von 2. Drücken Sie die Taste. Die Anzeige im Display zeigt: 000 Sek. vergangen. Die Anlage wartet auf ein Einlernsignal vom nächsten Melder.

• Drücken Sie den Deckelkontakt des Funkbewegungsmelders und halten Sie diesen gedrückt, bis die Anlage die Einlernnachricht des Melders empfangen hat. (in der Regel innerhalb von 15 Sekunden). Die Anlage quittiert den Empfang des Signals mit einem akustischen Piepton. Sollte dies nicht der Fall sein, wiederholen Sie den Vorgang.

Bei erneutem nicht erfolgreichem Versuch befinden Sie sich außerhalb der Funkreichweite. Verkürzen Sie die Distanz zwischen der Anlage und dem Melder, bis der Einlernvorgang erfolgreich war.

- Drücken Sie nun die Taste um den Einlernvorgang für diesen Melder abzuschließen. Die Anlage quittiert dies durch einen langen Quittungston. - Um den nächsten Melder einzulernen drücken Sie die Taste gefolgt von 2. Drücken Sie die Taste. Die Anzeige im Display zeigt: 000 Sek. vergangen. Die Anlage wartet auf ein Einlernsignal vom nächsten Melder.

- Legen Sie die beiden Batterien in den Funkrauchmelder ein und warten Sie bis die Anlage die Einlernnachricht des Melders empfangen hat. (in der Regel innerhalb von 15 Sekunden). Die Anlage quittiert den Empfang des Signals mit einem akustischen Piepton. Sollte dies nicht der Fall sein, entfernen Sie die Batterien und warten Sie 30 Sekunden. Wiederholen Sie dann den Vorgang. Bei erneutem nicht erfolgreichem Versuch befinden Sie sich außerhalb der Funkreichweite. Verkürzen Sie die Distanz zwischen der Anlage und dem Melder, bis der Einlernvorgang erfolgreich war.

- Drücken Sie nun die Taste um den Einlernvorgang für diesen Melder abzuschließen. Die Anlage quittiert dies durch einen langen Quittungston. - Drücken Sie zweimal die Taste, um den Einlernvorgang zu beenden. Sie sehen folgende Anzeige im Display:

10.2.3 Zonen programmieren

Sie müssen die Zonen für die Melder in Ihrem Paket nicht weiter programmieren. Sie sind bereits für Sie wie folgt vorbelegt:

Nr.	Zonenname	Zonentyp	Meldertyp	Bereich	Nachricht
1 Zone 1	Eing(o)Ausg (30Sek/30Sek)	Funk-Offnungsmelder	1 Haustür
2	Zone	2	Intern+Sofort	Funk-Bewegungsmelder		1
3	Zone	3	Feuer	Funk-Rauchmelder		1

Sch

• Bei dieser Programmierung startet der Funk-Öffnungsmelder im aktiven Zustand Ihrer ABUS Funkalarmanlage erst eine Eingangsverzögerung von 30 Sekunden, in der die Anlage zu deaktivieren ist. Zusätzlich haben Sie beim Aktivieren der Anlage über die Tastatur 30 Sekunden Zeit, Ihr Objekt zu verlassen.
• Der Funk-Bewegungsmelder wird nur überwacht, sofern die Anlage komplett aktiviert ist. Im intern aktivierten Zustand wird der Funk-Bewegungsmelder nicht überwacht, damit Sie sich in Ihrem Objekt frei bewegen können.
  • Der Funk-Rauchmelder ist immer aktiviert.

Haben Sie zu noch weitere Melder gekauft, so sind diese nun zu programmieren. Schlagen Sie dazu in der Anleitung nach.

10.2.4 Fernbedienung einlernen

Die Funkfernbedienung verfügt über 4 Tasten. Um die Fernbedienung einzulernen, gehen Sie wie folgt vor:

- Drücken Sie die Taste 7. Sie befinden sich im Menüpunkt Fernbedienungen.

- Drücken Sie die #+ Taste zweimal. Drücken Sie die Taste 2 gefolgt von der #+ Taste. Die Anzeige im Display zeigt: 000 Sek. vergangen. Die Anlage wartet auf ein Einlernsignal von der Fernbedienung.

Drücken Sie die Aktiv Taste (geschlossenes Schloss) und halten Sie diese gedrückt, bis die Anlage die Einlernnachricht empfangen hat. Die Anlage quittiert dies durch einen langen Quittungston.

- Drücken Sie zweimal die Taste , um den Einlernvorgang zu beenden. Sie sehen folgende Anzeige im Display:

10.2.5 Fernbedienung programmieren

Sie müssen die Tastenbelegung Ihrer Funkfernbedienung nicht weiter programmieren. Sie sind bereits für Sie wie folgt vorbelegt:

Taste	Funktion
Aktiv (geschlossenes Schloss)	Aktivieren
Deaktiv (geöffnetes Schloss)	Deaktivieren
Kleine Taste	Überfall
Große Taste	Intern aktivieren

Haben Sie zu Ihrem Paket noch weitere Funkfernbedienungen gekauft, so sind diese nun zu programmieren. Schlagen Sie dazu in der Anleitung nach.

10.3 Aktivierung der Sprachtextübertragung per Telefon

Der Funktion der Telefonübertragung ist werksseitig deaktiviert, da dies zu Störungen führt, sofern kein Telefonanschluss angeschlossen wurde. Sofern eine Sprachtextübertragung per Telefon gewünscht ist gehen Sie wie folgt vor:

- Drücken Sie die Taste 5. Sie befinden sich im Menüpunkt Wählgerät.

- Drücken Sie die Taste 6 gefolgt von 02. Ändern Sie nun die Einstellung von[N] auf [J]. Drücken Sie dazu einmal die Taste 1. Die Anzeige wechselt auf [J].

- Drücken Sie die Taste, um Ihre Eingabe zu speichern. - Drücken Sie zweimal die Taste ^* , um den Vorgang zu beenden. Sie sehen folgende Anzeige im Display:

10.4 Verlassen des Programmiermenüs

Alle im Paket befindlichen Funk-Komponenten sind eingelernt. Ihr ABUS Funkalarmsystem ist nahezu einsatzbereit. Es müssen nun noch Datum und Uhrzeit, sowie eine Alarmrufnummer für die Sprachtextübertragung im Alarmfall programmiert werden. Dazu ist das Programmiermenü zu verlassen. Gehen Sie dazu wie folgt vor:

• Drücken Sie die Taste 0. Die Anzeige fragt Sie, ob die Daten gesichert werden sollen.

- Drücken Sie die Taste, um dies zu bestätigen. Die ABUS Funkalarmanlage quittiert das erfolgreiche Sichern der Daten mit zwei langen Quittungstönen und kehrt zur normalen Anzeige zurück:

10.5 Programmieren von Datum und Uhrzeit

Datum und Uhrzeit werden wie folgt programmiert:

- Drücken Sie zunächst die Stern-Taste, gefolgt von der Taste 6.

- Sie werden aufgefordert den Grand Master Pin für das Benutzermenü einzugeben. Dieser lautet werkseitig 1234. Geben Sie diesen Grand Master Pin ein und bestätigen Sie Ihre Eingabe mit der Raute-Taste.

Sie befinden Sich jetzt im Benutzermenü Zeiten und sehen folgende Anzeige:

• Drücken Sie die Taste und geben Sie die aktuelle Uhrzeit im 24 Stundenformat 4-stellig ein. Zum Beispiel 1111.
• Sollten Sie sich vertippen drücken Sie die Stern Taste gefolgt von der Enter Taste.

- Drücken Sie die Taste um die Uhrzeit zu speichern.

- Drücken Sie nun die Taste 2 und geben Sie das Datum ein. Zum Wechseln der Monatsanzeige nutzen Sie die Taste.

- Drücken Sie die Taste, um das Datum zu speichern.

- Drücken Sie die Taste, um das Benutzermenü zu verlassen.

10.6 Programmieren der FM (follow me) Rufnummer

Die Follow Me Rufnummer, d.h. die Rufnummer, die im Alarmfall angerufen werden soll, wird im Benutzermenü eingegeben. Sie können die FM Rufnummer nur programmieren, wenn zuvor die Funktion im Programmiermenü aktiviert wurde (siehe 10.3).

- Drücken Sie zunächst die Stern-Taste, gefolgt von der Taste 2, gefolgt von der Taste 2.

• Bestätigen Sie den Menüpunkt Definieren mit der Taste.
- Sie werden aufgefordert den Grand Master Pin für das Benutzermenü einzugeben. Dieser lautet werkseitig 1234. Geben Sie diesen Grand Master Pin ein und bestätigen Sie Ihre Eingabe mit der Raute-Taste.

Sie befinden Sich jetzt im Benutzermenü FM definieren und sehen folgende Anzeige:

- Bestätigen Sie den Menüpunkt Telef. Nr. 1 mit der Eingabe Taste.

- Geben Sie die Rufnummer mit Vorwahl und eventueller Null für die Amtsholung mit Hilfe der Tastatur der Anlage ein. Um eine

Wählpause zu programmieren geben Sie ein A ein. Das A programmieren Sie mit Hilfe der Taste. Drücken Sie diese Taste so oft, bis ein A erscheint.

- Um die eingegebene Rufnummer zu ändern, benutzen Sie die Cursorasten Nummer zu bewegen, die Sie ändern möchten.

- Um die gesamte Nummer zu löschen, programmieren Sie ein E mit Hilfe der Taste an der ersten Stelle der Nummer und speichern dann die eingegebene Nummer mit der Taste. Die Nummer wird gelöscht und erscheint bei erneuten Aufrufen des Menüpunkts nicht mehr.

- Nach erfolgreicher Eingabe der Rufnummer drücken Sie die Taste, um die Rufnummer zu speichern. Aktivieren Sie zudem die Funktion Fernprog. und Fernhören, um per Telefon Ihr System zu bedienen und über den Lautsprecher in Ihr

Objekt hineinhören zu können. Andern Sie daher die Einstellungen mit der Taste jeweils auf J und bestätigen Sie Ihre Eingabe jeweils mit der Taste. Drücken Sie die Taste mehrmals, um das Benutzermenü zu verlassen.

10.7 Auslösen eines Probealarms

Aktivieren Sie nun Ihr System mit Hilfe der Fernbedienung oder drücken Sie auf die Aktivieren Taste an Ihrer Anlage. Nach Ablauf der Ausgangsverzögerungszeit (30 Sekunden) ist Ihr System aktiviert und überwacht nun alle Melder. Öffnen Sie nun den Öffnungsmelder.

Die Eingangsverzögerungszeit (30 Sekunden) beginnt zu laufen. Die Anlage signalisiert dies durch Signaltöne im Abstand von ca. 1 Sekunde.

Um das System zu deaktivieren, geben Sie den Grand Master Pin 1 2 3 4 ein, gefolgt von der Deaktiv Taste (offenes Schloss).

• Schließen Sie die Tür und aktivieren Sie Ihr System erneut. Warten Sie die Ausgangsverzögerungszeit ab und öffnen Sie den Öffnungsmelder erneut.
• Deaktivieren Sie Ihr System nicht, sondern warten Sie nun die Eingangsverzögerungszeit ab. Nach Ablauf der Verzögerungszeit kommt es zu einem Alarm.
• Nach kurzer Zeit erhalten Sie einen Anruf auf die programmierte Telefonnummer. Deaktivieren Sie Ihr System nun und bestätigen Sie den Anruf an Ihrem Telefon. Lesen Sie dazu die Kurzanleitung für die Telefonsteuerung.

10.8 Ändern des Grand Master Pins

Nachdem Ihr System nun einsatzbereit ist, ändern Sie den Grand Master Pin ab.

- Drücken Sie zunächst die Stern-Taste, gefolgt von der Taste 5

- Sie werden aufgefordert den Grand Master Pin für das Benutzermenü einzugeben. Dieser lautet werkseitig 1234. Geben Sie diesen Grand Master Pin ein und bestätigen Sie Ihre Eingabe mit der Raute-Taste.

Sie befinden Sich jetzt im Benutzermenü PIN Code und sehen folgende Anzeige:

- Drücken Sie die Enter Taste dreimal und geben Sie den neuen vierstelligen Grand Master Pin über die Tastatur ein.

- Bestätigen Sie Ihre Eingabe mit der Taste. Kennen Sie Ihren Grand Master Pin nicht mehr, so kann dieser im Programmiermenü geändert werden.

- Drücken Sie die Taste mehrmals, um das Benutzermenü zu verlassen.

Kapitel 11 Muster für Installationsplan
Die folgende Tabelle gibt Ihnen einen Überblick, welche Informationen Ihr Installationsplan beinhalten sollte.

Bereich	Zone	nummer	Melder	Zone	ntyp Name
1	1	Öffnungsmelder			Eing/Ausgang	MK	Haustür
1	2	Öffnungsmelder			Eing/Ausgang	MK	Terrassentür
1	3	Bewegungsmelder			Sofort		BWWohnzimmer
1	4	Bewegungsmelder			Sofort		BW Flur
1	5	Rauchmelder			Feuer	RM	Wohnzimmer
1	6	Rauchmelder			Feuer	RM	Schlafzimmer
1		7			Rauchmelder	Feuer	RM Flur
1		8			Schlüsselschalter	Blockschloss	FSS Haustür

Bereich	Zonen-nummer	Melder Zonentyp Name
	1
	2
	3
	4
	5
	6
	7
	8
	9
	10
	11
	12
	13
	14
	15
	16
	17
	18
	19
	20
	21
	22
	23
	24
	25
	26
	27
	28
	29
	30
	31
	32
	33

Nachricht	Beschreibung
Alarm Z=nn	Alarm Zone=nn
Feuer Z=nn	Feuer Zone=nn
Klar Z=nn	Klar Zone=nn
F.Stoer Z=nn	Funkstörung Zone=nn
F.Stoer ok Z=nn	Funkstörung ok Zone=nn
Intern.Komm.Strg	Interne Kommunikationsstörung
Intern.Komm.ok Interne Kommunikationsstörung ok
Medizin FBDT=nn	Medizinischer Notruf ausgelöst Fernbedienteil=nn
Ueberf. FBDT=nn	Überfall ausgelöst an Fembedienteil=nn
Feuer FBDT=nn Feueralarm ausgelöst an Fernbedienteil=nn
Medizin Anlage Medizinischer Notruf an Zentrale ausgelöst
Ueberf. Anlage Überfallalarm an Zentrale ausgelöst
Feuer Anlage Feueralarm an Zentrale ausgelöst
Bedr.alarm K=nn	Bedrohungsalarm durch Kode=nn
Falscher PIN Falscher PIN eingegeben
PIN klar	Pin klar
Telefonstoerung	Telefonstörung
Telefon ok	Telefon ok
Uhr stellen K=nn	Uhr wurde gestellt durch Kode=nn
Uhr nicht gest.	Uhrzeit fehlt
Datum stell.K=nn	Datum wurde gestellt durch Kode=nn
Ausblenden Z=nn	Ausblenden Zone=nn
Einblenden Z=nn	Einblenden Zone=nn
Sabotage FBDT=nn	Sabotage an Fernbedienteil=nn
Sab.klar FBDT=nn	Sabotage klar Fembedienteil=nn
Sabotage Z=nn	Sabotage Zone=nn
Sabo. klar Z=nn Sabotage klar Zone=nn
Batteriestoerung	Batteriestörung an Zentrale
Batterie ok	Batterie Zentrale ok
Netzstoerung	Netzausfall an Zentrale
Netz ok	Netz ok
Ext.Sign. Strg	Störung Außensirene
Ext. Sign. Ok Außensirene ok
Extern:B=n K=nn	Extern aktiviert Bereich=nn durch Kode=nn
Deaktiv:B=n K=nn	Unscharf Bereich=nn durch Kode=nn
Naechst ext.:B=n	Nächste externe Aktivierung Bereich=nn
Naech. deakt:B=n	Nächste Deaktivierung Bereich=nn
Taegl. ext.: B=n	Tägliche externe Aktivierung Bereich=nn
Taegl. eakt:B=n	Tägliche Deaktivierung Bereich=nn
Fern extern:B=n Fern Scharf extern Bereich=nn
Fern deakt:B=n Fern Unscharf Bereich=nn
FB. extern:B=n Fernbedienung extern Scharf Bereich=nn
FB. deakt:B=n	Fernbedienung Unscharf Bereich=nn
Zwangsakt.:B=n	Zwangsaktiviert Bereich=nn
Intern.B=n K=nn	Intern Scharf Bereich=nn durch Kode=nn
Naechst int.:B=n	Nächste Interne Scharfschaltung Bereich =nn
Taegl intern:B=n	Täglich intern Scharf Bereich=nn
Fern intern:B=n	Fernbedienung Intern Scharf Bereich=nn
Funkt.=nn K=nn	Funktion=nn mit Kode=nn
Prog. Begonnen Beginn der Programmierung
Prog. beendet	Ende der Programmierung
PIN aendern	Pin geändert
Telef. aendem=n	Telefonnummer geändert=n
Aktivieren SA=nn	Aktivierung des Schaltausgang=nn
Reset Anlage Reset der Anlage durchgeführt
PTM upload	Speichermodul hochgeladen
Fernprogramm	Fernprogrammierung

Unbek. Ereignis Unbekanntes Ereignis
Ereignisspeich	Ereignisspeicher aufgerufen
Keine Ereignisse Keine Ereignisse im Speicher
Ereign.uebers	Übersicht der Ereignisse
Bel.Tast.drueck	Beliebige Taste drücken
Nicht eingest Nicht eingestellt
Ereignis Nr. XXX Ereignis Nummer XXX
Fernbenutzer Fernbenutzer war im System
Extern:B=n FB=nn	Extern Aktiviert Benutzer=n Fernbedienung=nn
Deakt.:B=n FB=nn	Deaktiviert Benutzer=n Fernbedieung=nn
Z=nn unterbr	Zone=nn Funkverbindung unterbrochen
Z=nn gefunden	Zone=NN Funkverbindung hergestellt
Batt.Strg. Z=nn Batterie Störung Zone=nn
Batt. ok Z=nn	Batterie ok Zone=nn
HF Ueberlagerung HF Überlagerung festgestellt
Ueberlag. Klar Überlagerung klar
Alarmabbruch B=n	Alarmabbruch in Bereich=n
Auto Test OK Auto Test war OK
Auto Test Fehler	Auto Test lieferte Fehler
Z=nn Test Fehl Zone=nn Fehler beim Test
Z=nn Test ok	Zone=nn Test ok
Sabo. Gehaeuse	Sabotage Zentralengehäuse
Sabo. Geh. klar	Sabotage Zentralengehäuse klar
Sabo. ext. Sign Sabotage Außensignalgeber
Ext. Fehl. B=n	Externe Scharfschaltung fehlgeschlagen Bereich=n
Intern:B=n FB=nn	Intern Scharf Bereich=n Fernbedienung=nn
Ueberfall FB=nn	Überfallalarm, ausgelöst durch Fernbedienung=nn
Start Ausg. B=n	Start Ausgangszeit Bereich=n
FB=nn Bat. Strg	Fernbedienung=nn Batteriestörung
FB=nn Bat. ok	Fernbedienung=nn Batterie ok
Best. Alarm B=n	Bestätigter Alarm in Bereich=n
Aendern FM=n	Änderung der Follow Me Rufnummer=n
Sabo. Sirene=n	Sabotage Sirene=n
Sabo klar Sirn	Sabotage Sirene klar
KeinKomm.Siren=n	Keine Funkverbindung zu Sirene=n
Komm. OK Siren=n	Kommunikation ok mit Sirene=n
Low bat Siren=n	Batterie schwach Sirene=n
Low bat RS S=n	Batterie schwach Rücksetzung Sirene=n
