Produkttyp	TV-Tuner-Karte
Marke	AVerMedia
Modell	AVerTV Galaxy
Abmessungen (ca.)	120 mm x 80 mm x 20 mm
Gewicht (ca.)	100 g
Stromversorgung	PCI-Steckplatz (3,3 V / 5 V)
Leistungsaufnahme	ca. 5 W
TV-Standard	Analog (PAL/SECAM/NTSC) und DVB-T (digital)
Anschlüsse	Antenneneingang (IEC), Audio-Eingang, S-Video, Composite-Video
Fernbedienung	Infrarot-Fernbedienung im Lieferumfang
Software	AVerTV Center (Aufnahme, Timeshift, EPG)
Betriebssystem	Windows 98/ME/2000/XP/Vista/7
Reinigung und Pflege	Staubfrei halten, Kontakte nicht berühren; zur Reinigung trockenes Tuch verwenden
Sicherheitshinweise	Vor Einbau Netzstrom trennen; Karte nur in passenden PCI-Slot einstecken
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile; Reparatur nur durch Fachpersonal
Allgemeine Informationen	Ermöglicht TV-Empfang am PC; geeignet für Kabel- und Antennenfernsehen

Häufig gestellte Fragen - AVerTV Galaxy AVERMEDIA

Wie installiere ich die AVerTV Galaxy Karte?

Schalten Sie den PC aus, öffnen Sie das Gehäuse und stecken Sie die Karte in einen freien PCI-Steckplatz. Schließen Sie die Antenne an und starten Sie den PC. Installieren Sie die mitgelieferte Software AVerTV Center.

Welche TV-Standards werden unterstützt?

Die Karte unterstützt analoges Fernsehen (PAL/SECAM/NTSC) und digitales DVB-T. Überprüfen Sie, ob in Ihrer Region DVB-T verfügbar ist.

Kann ich die Karte unter Linux verwenden?

Offiziell wird nur Windows unterstützt (98 bis 7). Unter Linux kann der Treiber BTTV möglicherweise funktionieren, aber es gibt keine Garantie.

Warum wird kein Signal empfangen?

Stellen Sie sicher, dass die Antenne richtig angeschlossen ist und der Kanal-Suchlauf korrekt durchgeführt wurde. Überprüfen Sie auch die Signalstärke im AVerTV Center.

Wie kann ich TV-Sendungen aufnehmen?

Öffnen Sie die AVerTV Center Software und klicken Sie auf die Aufnahmetaste. Wählen Sie das gewünschte Format (MPEG-2, MPEG-4) und den Speicherort.

Funktioniert die Timeshift-Funktion?

Ja, die Timeshift-Funktion ermöglicht es, Live-TV anzuhalten und später fortzusetzen. Aktivieren Sie sie in den Einstellungen der AVerTV Center Software.

Welche Videoeingänge sind vorhanden?

Die Karte verfügt über einen Composite-Video- (Cinch) und einen S-Video-Eingang sowie einen Audio-Eingang (3,5 mm Klinke).

Kann ich die Fernbedienung mit anderen Geräten nutzen?

Die Infrarot-Fernbedienung ist speziell für die AVerTV Galaxy programmiert und funktioniert nicht mit anderen Geräten.

Wie reinige ich die Karte?

Entfernen Sie Staub mit einem trockenen, fusselfreien Tuch. Berühren Sie die Kontakte nicht mit den Fingern. Verwenden Sie keine Flüssigkeiten.

Ist die Karte noch mit Windows 10 kompatibel?

Offiziell nicht, aber mit inoffiziellen Treibern oder Virtualisierung kann ein Betrieb versucht werden. Empfehlung: Nutzen Sie ein älteres Betriebssystem.

BEDIENUNGSANLEITUNG AVerTV Galaxy AVERMEDIA

Anwenderhandbuch • Deutsch

VORBEHALTSERKLÄRUNG

Alle in dieser Dokumentation abgebildeten Bildschirmanzeigen sind lediglich Beispiele. Je nach Produkt und Softwareversion können Abweichungen auftreten. Die in dieser Dokumentation enthaltenen Informationen wurden sorgfältig auf ihre Zuverlässigkeit hin überprüft; es wird jedoch keine Haftung für Ungenauigkeiten übernommen. Änderungen der Informationen dieser Dokumentation vorbehalten.

COPYRIGHT

© 2008 by AverMedia TECHNOLOGIES, Inc. Sämtliche Rechte vorbehalten. Kein Teil dieser Dokumentation darf ohne schriftliche Genehmigung von AVerMedia TECHNOLOGIES, Inc vervielfältigt, übertragen, transkribiert, in einem Retrieval-System gespeichert oder in eine andere Sprache übersetzt werden, gleich in welcher Form und mit welchen Mitteln.

Inhalt

Kapitel 1 Produktvorstellung .... 1

Kapitel 2 AVerTV 6 Einleitung....3

Kapitel 3 Die AVerTV-Anwendung....4

3.1 Aufrufen des AVerTV 6 -Anwenderprogramms....4
3.2 Wenn die AVerTV 6 -Anwendung zum ersten Mal aufgerufen wird ....5

3.2.1 Analoge Sender scannen....5
3.2.2 Programmsuchlauf von digitalen Satellitensendern....7

3.3 Einführung in die Benutzeroberfläche....9
3.4 Das Bedienungsfeld....10
3.5 Fernbedienung (Optional).... 12

3.5.1 Fernbedienung (Modell 1)....12

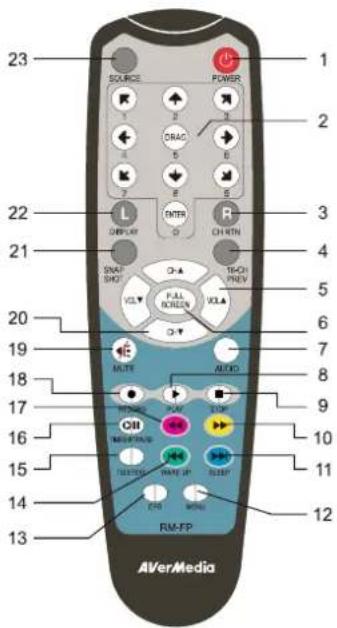

3.5.2 Fernbedienung (Modell 2)....13
3.5.3 Fernbedienung (Modell 3)....15

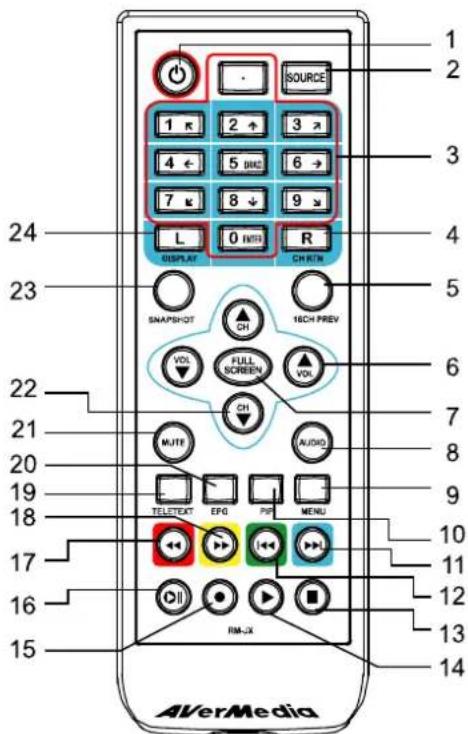

3.5.4 Fernbedienung (Modell 4)....17

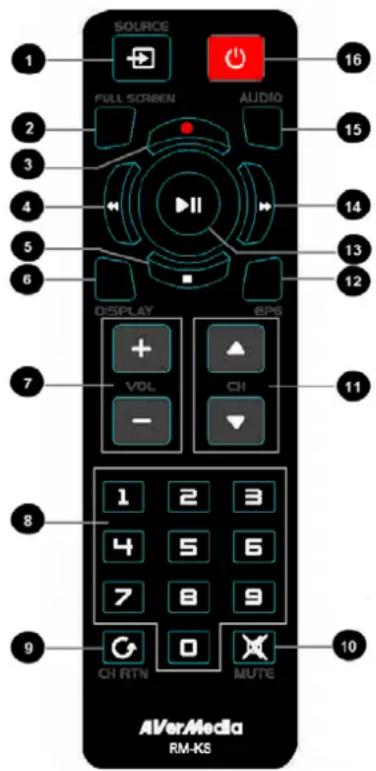

3.5.5 Fernbedienung (Modell 5)....19

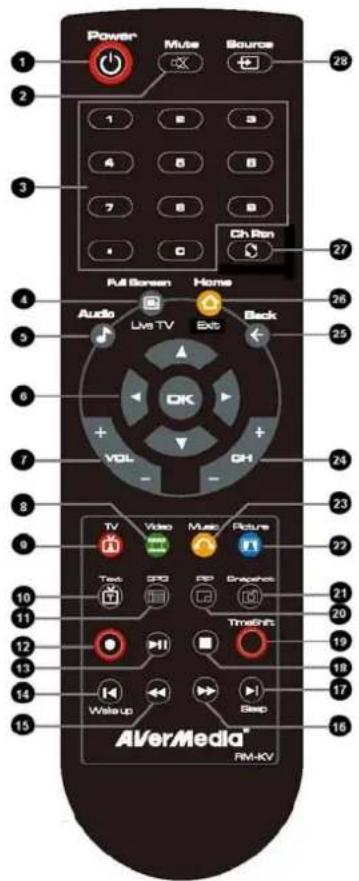

3.5.6 Fernbedienung (Modell 6)....20

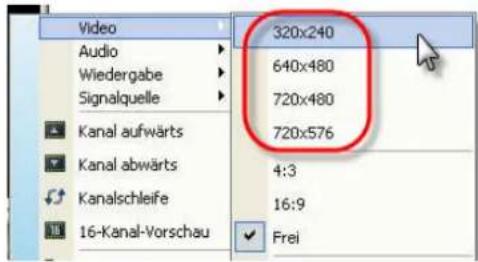

3.6 Bildauflösung der Fernsehanzeige ändern 23
3.7 Einstellen der Größe des TV-Bild 23
3.8 Ändern des Bildformats....23
3.9 Immer im Vordergrund....24

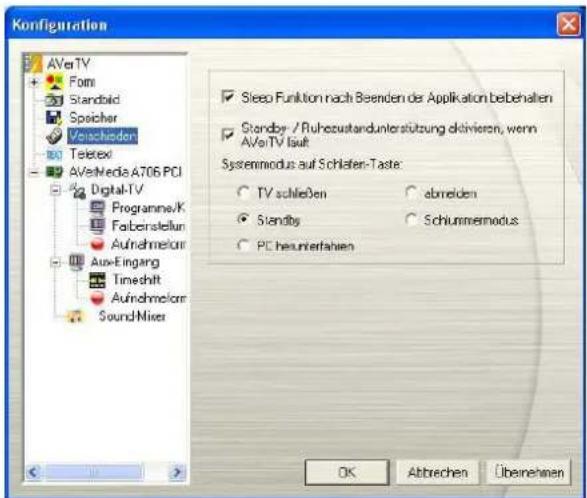

3.10 Einstellen der Windows ^® -Stromsparoptionen....24

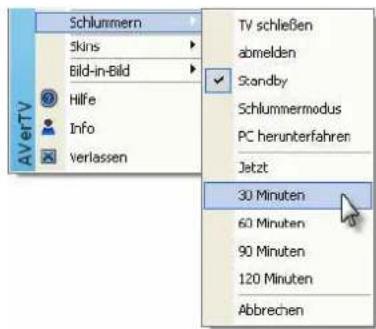

3.11 Ausschaltzeit einstellen 25

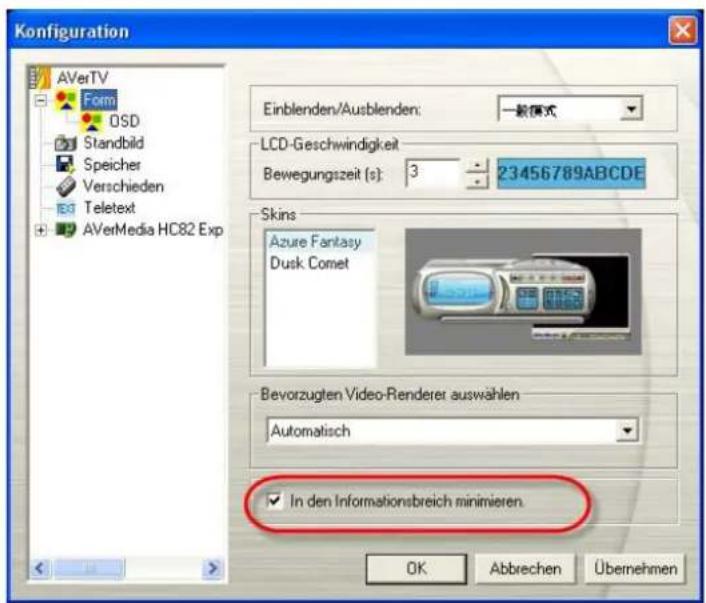

3.12 Anwendung minimieren 25

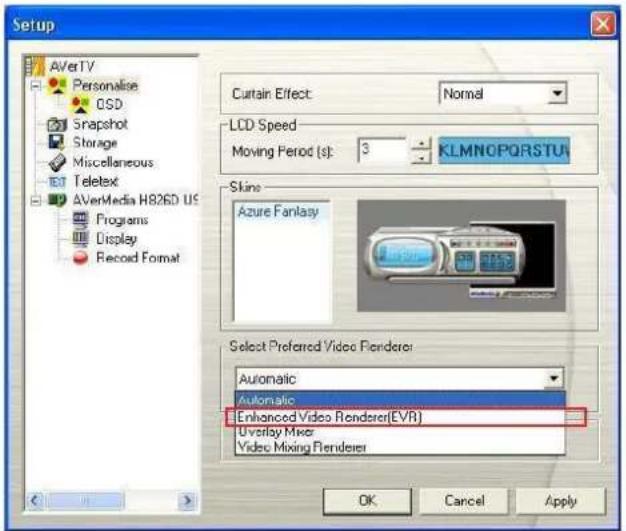

3.13 Video Renderer ändern 26

Kapitel 4 TV....27

4.1 Analog-TV 27

4.1.1 Sender scannen....27
4.1.2 Sendersuche (Für erfahrene Anwender) 29

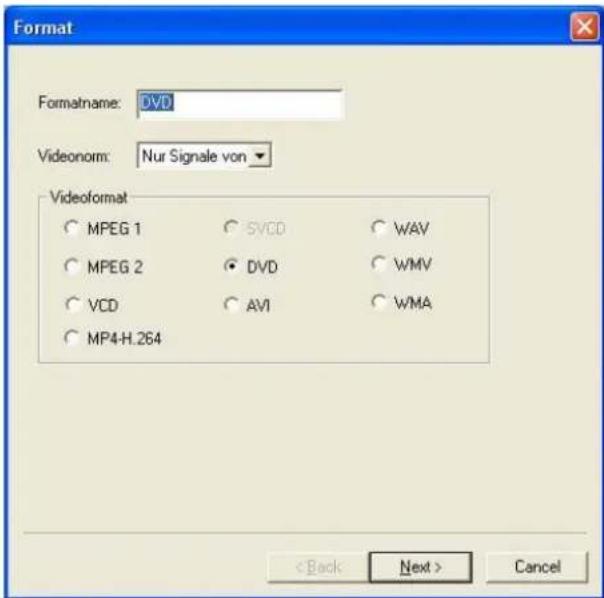

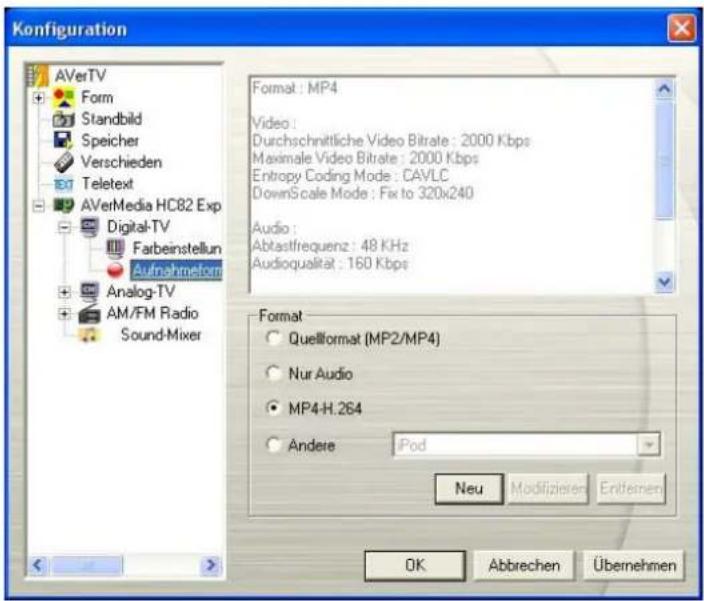

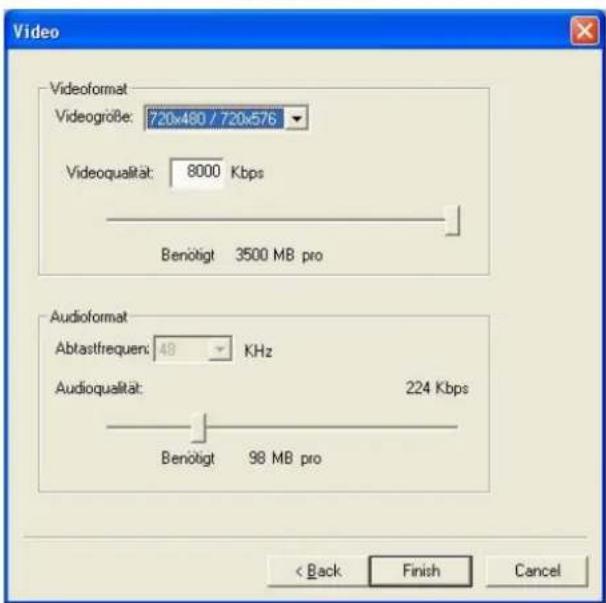

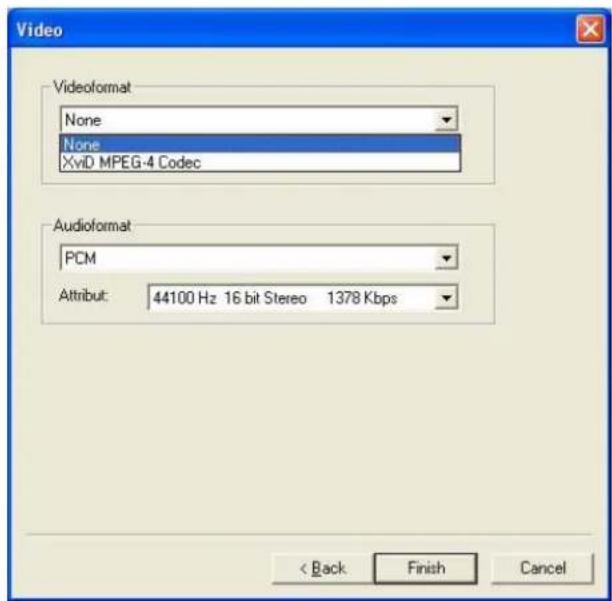

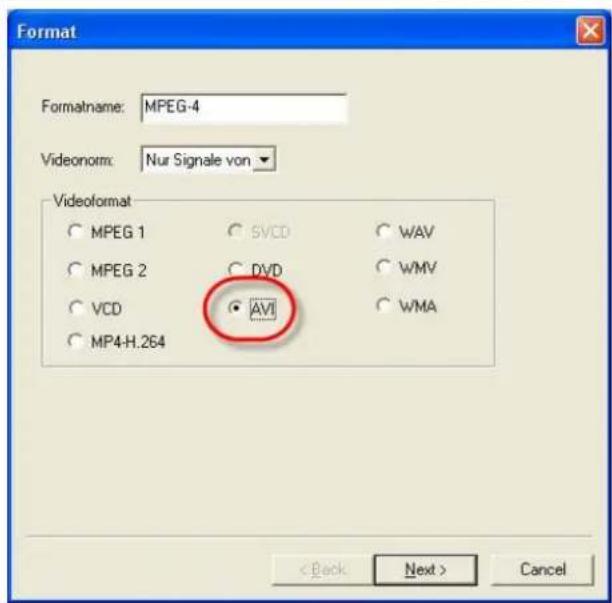

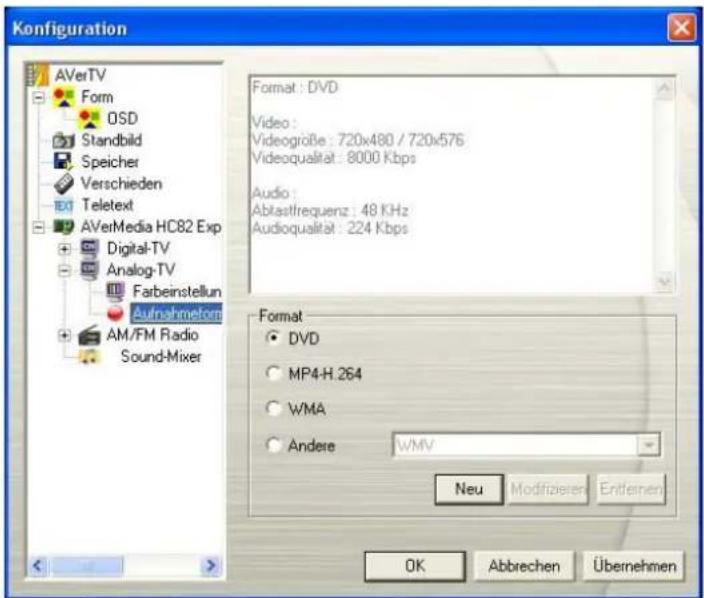

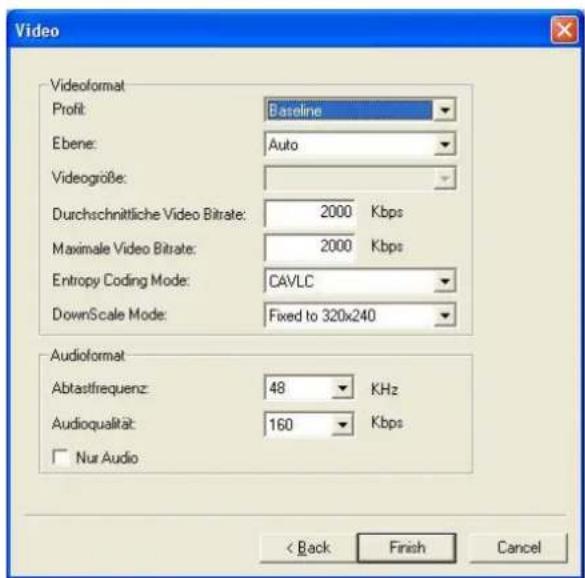

4.1.3 Individuelle Einstellungen für Videoaufnahme....29
4.1.4 Feincinstellung der Farbe und Anzigequalität 34

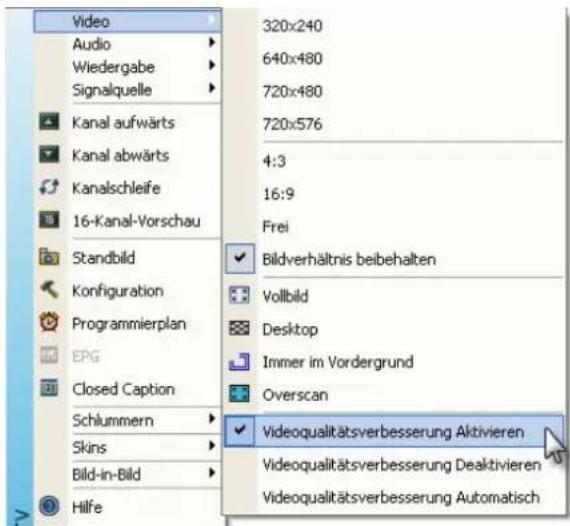

4.1.5 Verbesserung der Videoqualität ....34

4.2 Digitales Satellitenfernsehen 35

4.2.1 Sender scannen (Importieren einer Frequenztabelle)....35

4.2.2 Sender scannen (Manuelles Hinzufügen von Frequenzen)....39

4.2.3 Frequenzen bearbeiten oder entfernen....41

4.2.4 Einzelscan oder Frequenzbereichscan (Für erfahrene Anwender)......41

4.2.5 Individuelle Einstellungen für Vidcoaufnahme 42

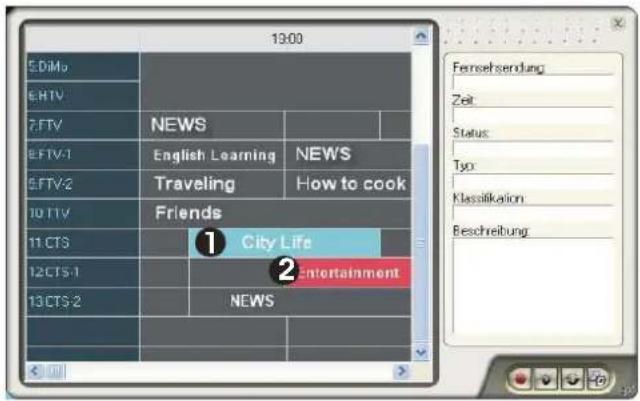

4.2.6 Die EPG-Funktion....46

4.2.7 Feineinstellung der Farbe und Anzeigequalität 47

4.2.8 Aktivieren der Untertitel-Funktion....47

4.3 Programmgruppen hinzufügen und löschen 48

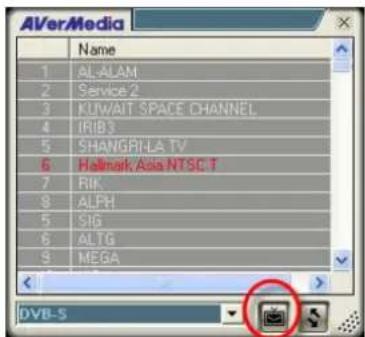

4.4 Auswählen eines Fernsehsenders/digitalen Radiosenders.... 49

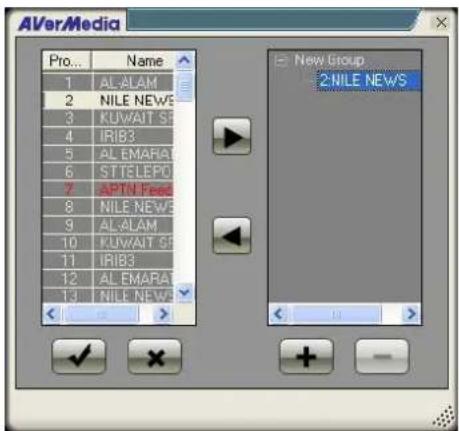

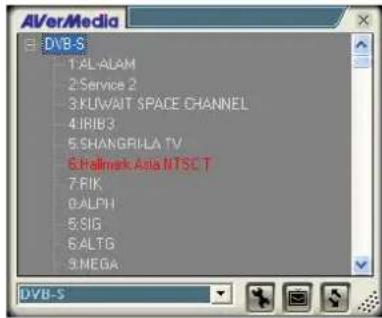

4.5 Hinzufügen und Löschen von Programmgruppenlisten 50

4.6 Lautstärke einstellen 51

4.7 Name oder Beschreibung eines Senders eingeben....52

4.8 Ändern des Namens einer Programmliste 52

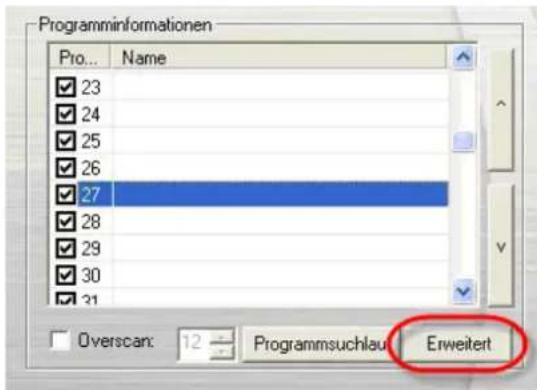

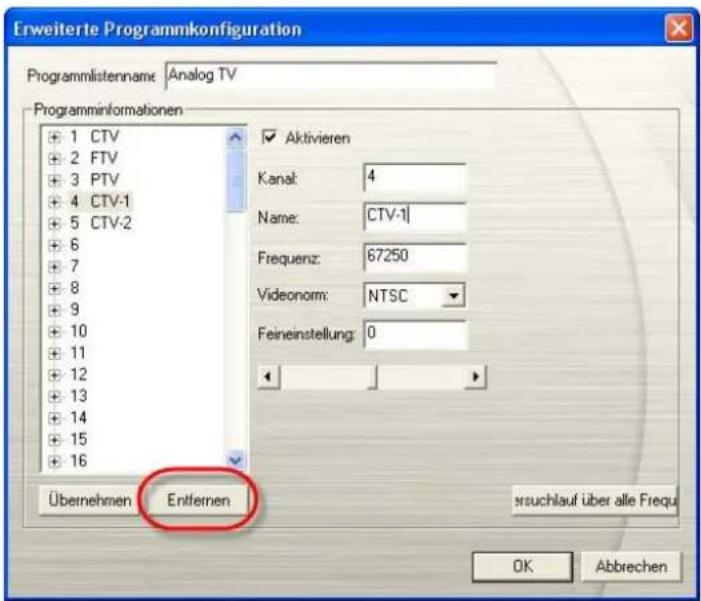

4.9 Entfernen unerwünschter Sender 53

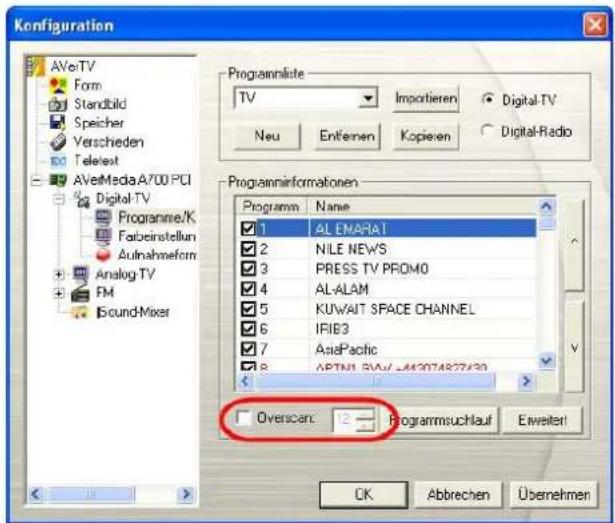

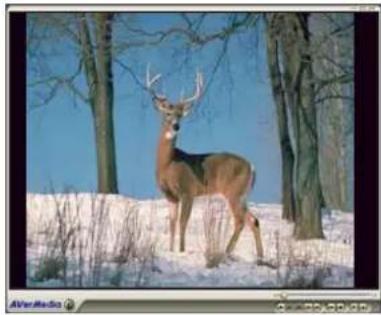

4.10 Benutzen der Overscan-Funktion 54

4.11 16-Kanal-Vorschau....56

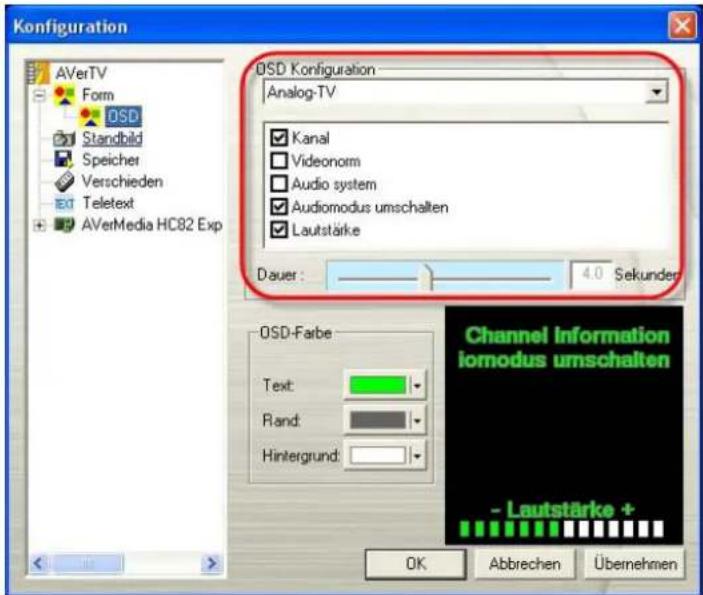

4.12 Ändern der OSD-Eigenschaften 57

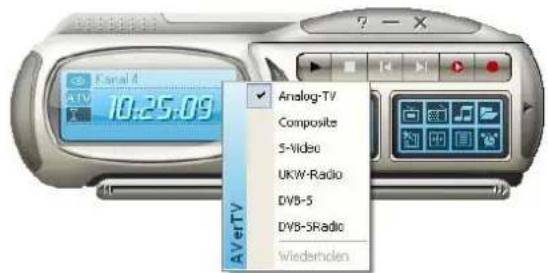

4.13 Signalquelle wechseln 57

4.14 Soundsteuerung (Optional)....58

Kapitel 5 AM/FM Radio 59

5.1 Tasten für AM/FM Radio 59

5.2 Automatisches Scannen von Radiokanälen 60

5.3 Manuelles Scannen von bestimmten AM/FM-Sendern....60

5.4 Senderwahl 61

5.5 Überspringen ungewünschter Sender 61

5.6 Radiofrequenz hinzufügen....61

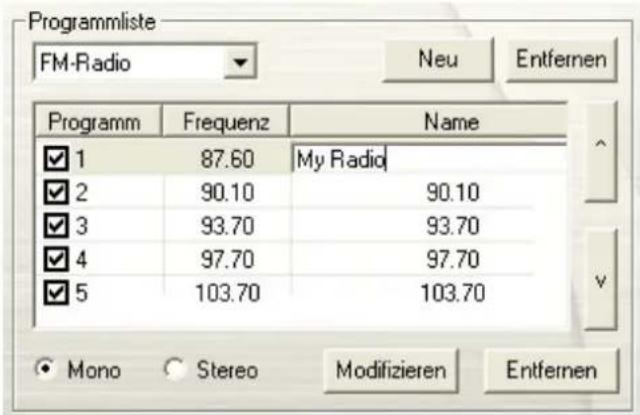

5.7 Ändern eines Radionamens 62

5.8 Hinzufügen und Löschen von Sendergruppen....62

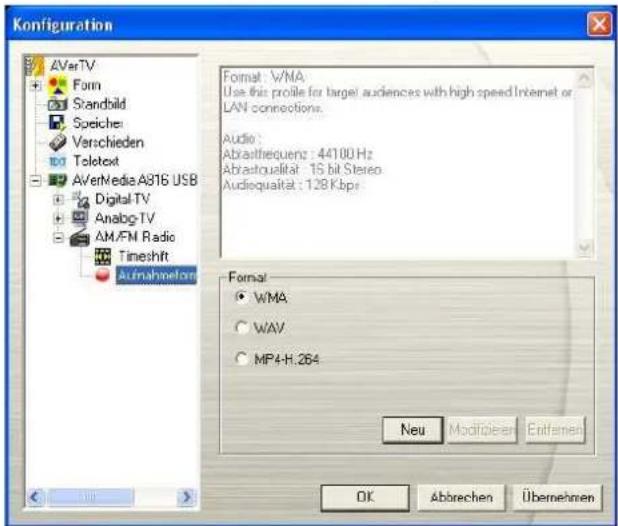

5.9 Individuelle Einstellungen für Audioaufnahme....63

Kapitel 6 TimeShift....65

6.1 TimeShift-Tasten 65

6.2 Individuelle TimeShift Aufnahmeeinstellungen.... 66

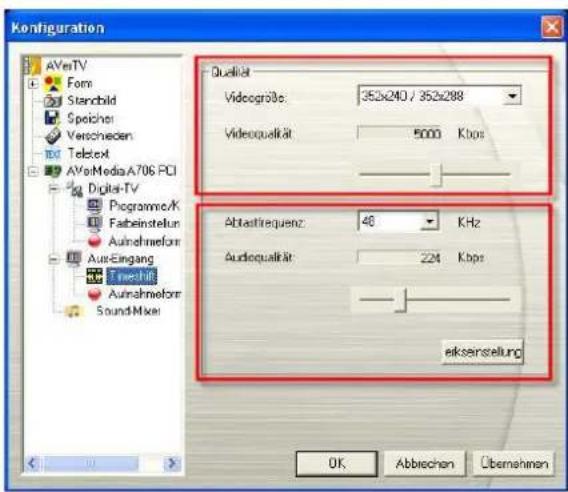

6.3 Individualisierung der TimeShift Videoqualitätseinstellungen 66
6.4 Anwenden der TimeShift-Funktion....67

Kapitel 7 Persönlicher Videorekorder (PVR) 69

7.1 PVR-Bedienung....69
7.2 Aufnahmeeinstellungen 70
7.3 Die Aufnahmefunktion....70
7.4 Abspielen aufgenommener Sendungen 70
7.5 Bild-im-Bild-Anzeige (BIB)....71

Kapitel 8 Bildspeicherung 73

8.1 Vorbereitungen zum Bildspeichern 73

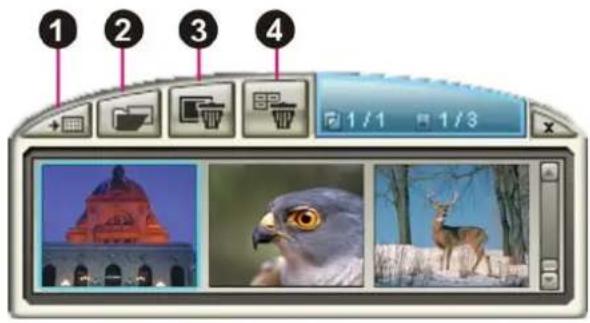

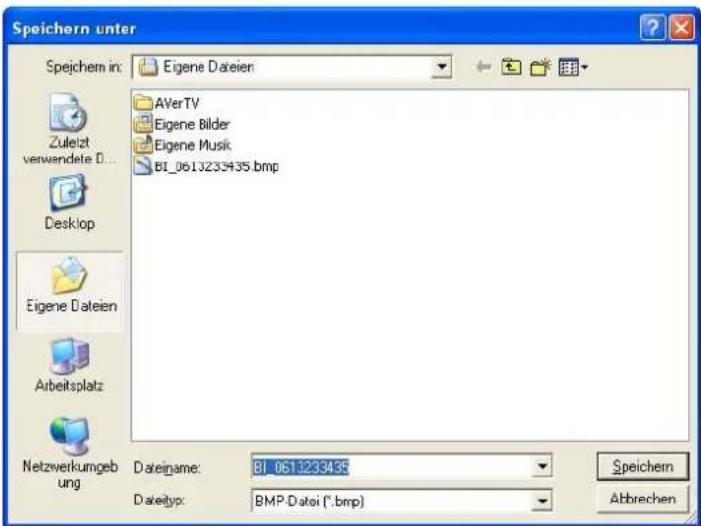

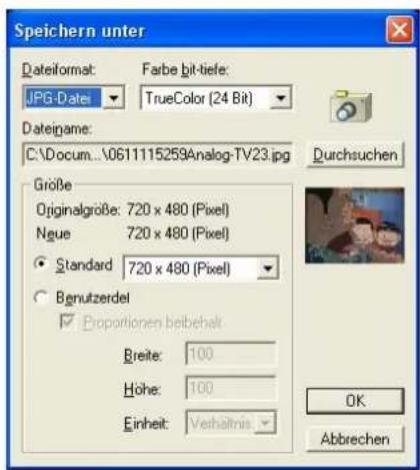

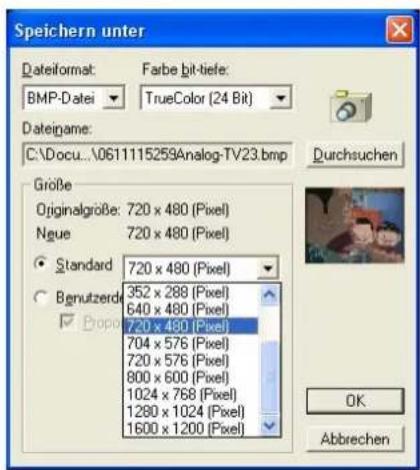

8.2 Speichern eines Fernseh-/Videobilds....73
8.3 Multisequenz-Aufnahme 76

Kapitel 9 Teletext / MHEG-5....77

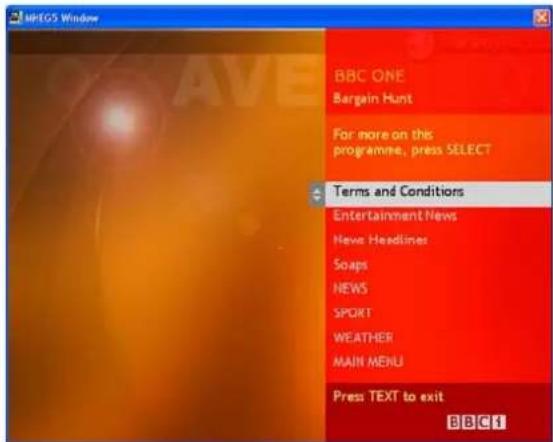

9.1 MHEG-5-Unterstützung (Britischer Digitaler Teletext-Service) 77
9.2 Teletext 78

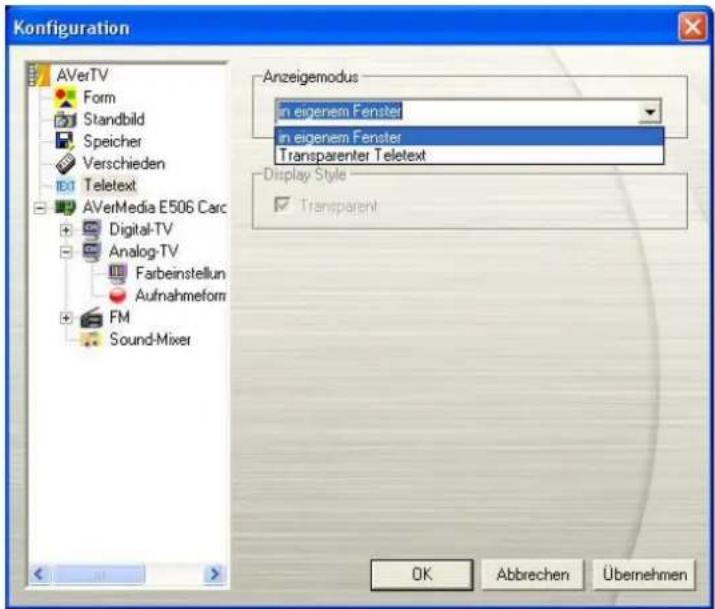

9.2.1 Individuelle Einstellung des Anzeigemodus....78
9.2.2 Überblick....79
9.2.3 Tasten der Schaltfläche....80
9.2.4 LED-Anzeigen....80
9.2.5 Anwendung von Teletext....81

Kapitel 10 Schedule 83

10.1 Schedule-Einstellungen 83

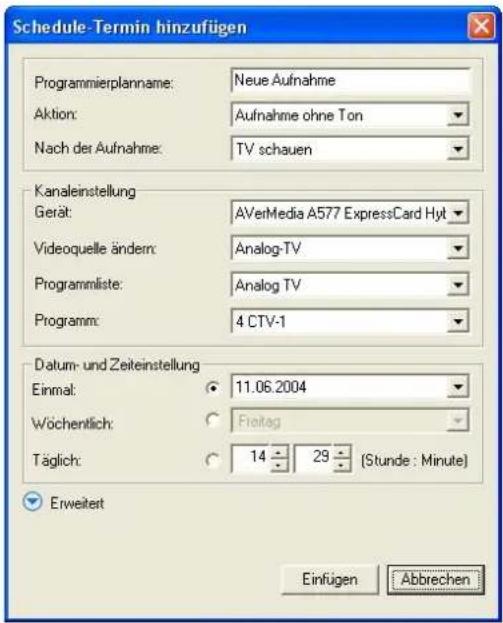

10.2 Termine hinzufügen....84

Kapitel 11 Hot Keys....86

Kapitel 12 Kundendienst 88

Appendix 89

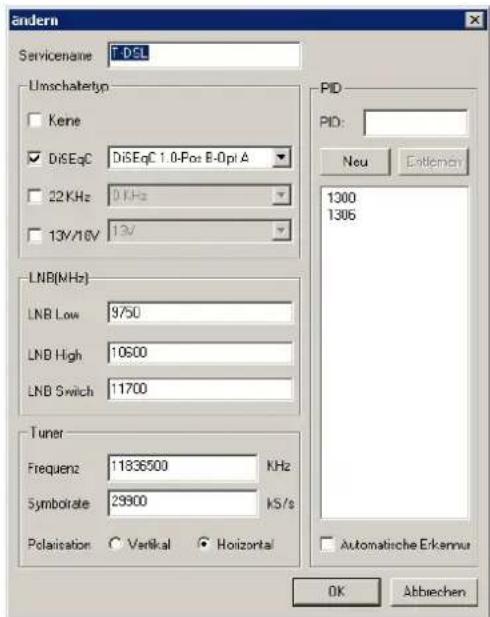

Internetzugang über Satellit.... 89

Universeller DVB Plug-in 91

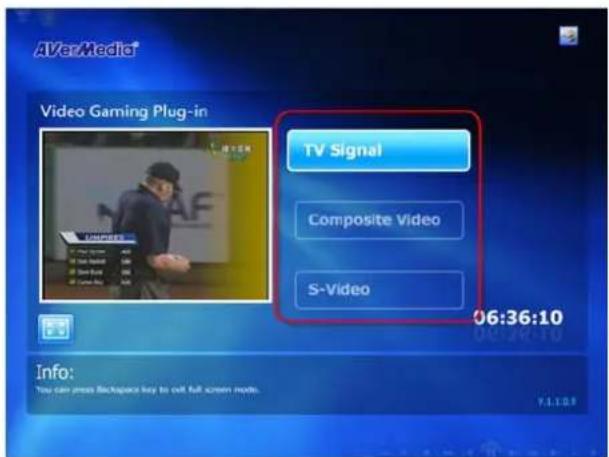

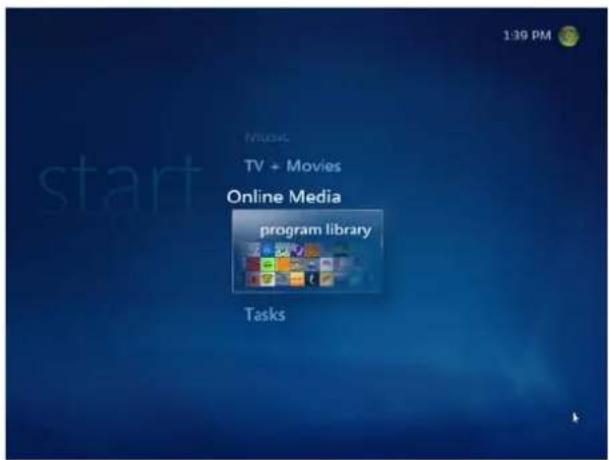

Videospiele Plug-In (für Microsoft Vista MCE only)....92

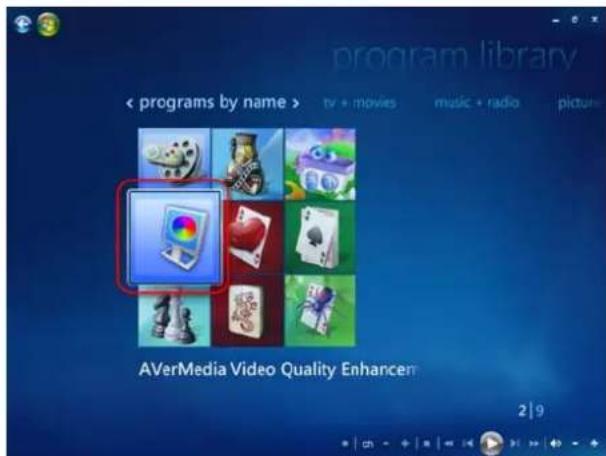

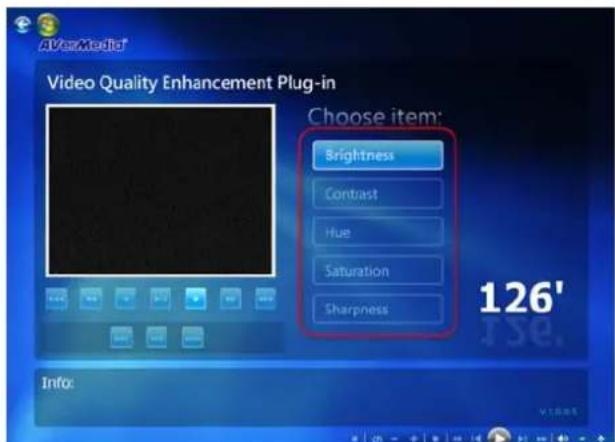

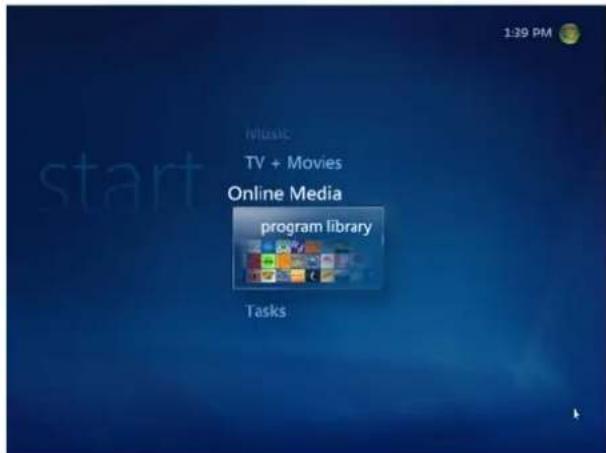

Plug-in für Videoqualitätsverbesserung (nur für Microsoft Vista MCE)...... 93

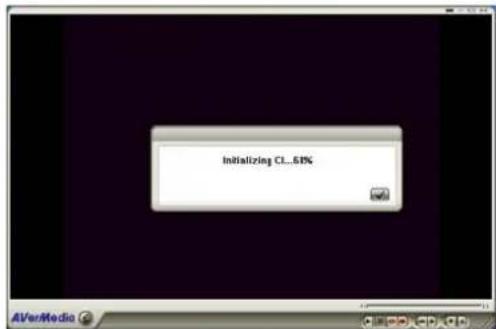

CI für Zugangsberechtigung (optional) 95

Kapitel 1 Produktvorstellung

Wir gratulieren zum Kauf dieses AverMedia-Produkts. In der untenstehenden Liste erhalten Sie eine erste Übersicht über Ihr Gerät und seine Produktmerkmale sowie über die für Sie wichtigen Kapitel der Betriebsanleitung. Bitte lesen Sie die Tabelle durch, ehe Sie die AverTV 6-Anwendung verwenden.

Produktbezeichnung	AVerTV Galaxy
Modellnr. A816
Fernsehstandard	☑ Digitalfernsehen (☐ DVB-T ☐ ATSC ☑ DVB-S)☑ Analogfernsehen (☑ NTSC ☑ PAL ☑ SECAM)
Audiomodus	☑ Stereo ☐ Mono ☑ SAP
AM/FM Radio	☑ Unterstützt ☐ Nicht unterstützt
Fernbedienung	☑ Unterstützt (☐ Model 1 ☐ Model 2 ☐ Model 3 ☐ Model 4☐ Model 5 ☑ Model 6)☐ Nicht unterstützt
ExterneSignalquelle	☑ S-Video ☑ Composite
Andere	☑ Teletext ☑ MHEG-5☑ EPG ☐ iEPG☑ Closed Caption (S-Video/Composite) ☑ Digitaler Untertitel☐ CI /CA (optional)
Referenzkapitel ☑ Kapitel 1	☑ Kapitel 2☑ Kapitel 3 (☑3.1 -3.4 ☑3.5.6 ☑3.6 - 3.13)☑ Kapitel 4☑ Kapitel 5☑ Kapitel 6☑ Kapitel 7☑ Kapitel 8☑ Kapitel 9☑ Kapitel 10☑ Kapitel 11☑ Kapitel 12
Appendix	☑ Internetzugang über Satellit (nur für Microsoft XP)☑ Universeller DVB Plug-in (nur für Microsoft XP / Vista MCE)☑ Videospiele Plug-In (nur für Microsoft Vista MCE)☑ Plug-in für Videoqualitätsverbesserung (nur für Microsoft Vista MCE)☐ CI für Zugangsberechtigung (CI /CA) (optional)
Hinweis DVB ist ein eingetragendes Warenzeichen des DVB Projects.

Kapitel 2 AVerTV 6 Einleitung

Mit diesem Produkt können Sie am Computer fernsehen, Radio hören, Ihre Lieblingsprogramme aufnehmen und viele weitere Funktionen nutzen. Ihr Computer wird so zu einem vollwertigem Multimediacenter.

Nie wieder verpassen Sie wichtige Sportereignisse, Lieblingsserien oder -shows, denn mit der TimeShift Funktion können Sie Fernsehsendungen im Hintergrund aufnehmen. Sie können also den PC zwischenzeitlich kurz verlassen und bei der Rückkehr dort weiter fernsehen, wo Sie abgebrochen haben.

Wenn Sie Fernsehen oder Radio in optimaler Qualität genießen wollen, sind Produkte von AVerMedia ^® die erste Wahl.

Bitte beachten Sie, dass es je nach dem gekauften Produkt bei einzelnen Funktionen oder der Fernbedienung zu leichten Abweichungen von der Beschreibung in diesem Handbuch kommen kann.

Kapitel 3 Die AVerTV-Anwendung

Mit der AVerTV 6-Anwendung können Sie während der Arbeit am Computer fernsehen, Radio hören, ganze Sendungen und einzelne Standbilder aufnehmen.

3.1 Aufrufen des AVerTV 6 -Anwenderprogramms

Sie rufen das AVerTV 6-Anwenderprogramm vom Programmemenü auf.

Programmzugriff und -standards Windows aktivieren Windows Update Windows-Katalog Programme Autostart AYerMedia Spiele Zubehör Internet Explorer MSN Explorer Outlook Express Remoteunterstützung Windows Media Player AVerQuick AYerTV 6 AVerTV 6 Deinstallationsprogramm ReadMe WebSite besuchen "administrator" abmelden... Computer ausschalten... Start EN 13:33 Windows XP Professional AVerQuick Launcher

Zum Aufrufen der Anwendung klicken Sie auf Start, gehen auf Programme, auf AVerMedia, AVerTV 6 und klicken anschließend auf AVerTV 6. Sie können auch wahlweise das AVerTV 6 -Programmicon "2" auf dem Bildschirm per Doppelklick aktivieren oder das AVerQuick Icon in der rechten unteren Ecke des Bildschirms.

☑ Hinweis: Über den AVerQuick icon können Sie festlegen, welche Software Sie als Standard verwenden möchten. Hierzu klicken Sie mit der rechten Maustaste auf das Icon, wählen Sie "Einstellungen" und übernehmen Sie die gewünschte Software in der Tabelle. Sie können zwischen der AVerTV 6 und dem AverMediaCenter wählen.

3.2 Wenn die AVerTV 6 -Anwendung zum ersten Mal aufgerufen wird

Wenn Sie die Anwendung zum ersten Mal aufrufen, erscheint die Konfiguration-Dialogbox und fordert Sie auf, die Sender zu scannen (Einzelheiten siehe Abschnitt Sender scannen)

3.2.1 Analoge Sender scannen

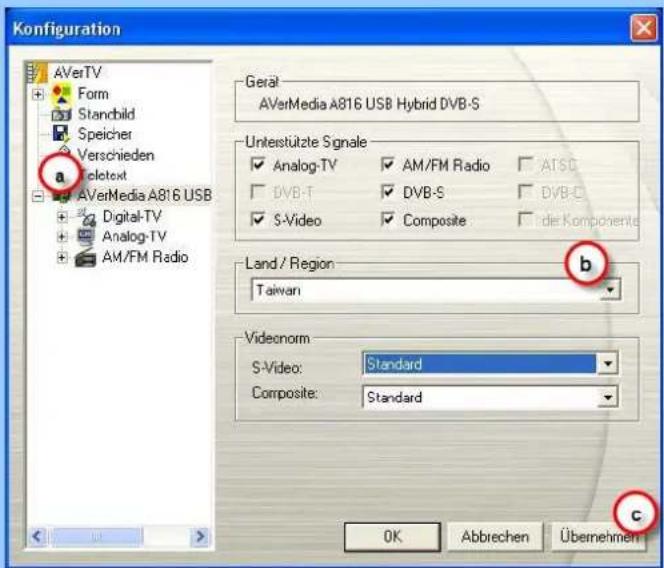

1. Wählen Sie Analog TV (oder Programme) im linken Teil der Dialogbox.

☑ Hinweis: Ehe Sie das Eingabesignal auswählen, vergewissern Sie sich bitte, dass Ihr Land/Ihre Region korrekt eingestellt ist. Weitere Informationen entnehmen Sie bitte dem Abschnitt "Sender scannen" in Kapitel 4.

a. Wählen Sie zunächst das passende Avermedia-Gerät auf der linken Seite aus.

b. In der Liste Region/Land markieren Sie Ihr Land bzw. Region.

c.Klicken Sie auf Übernehmen, um die Einstellungen abzuspeichern.

Konfiguration AVerTV Form Standbild Speicher Verschieden Telotext AVerMedia A816 USB Digital-TV Analog-TV AM/FM Radio a Geral AVerMedia A816 USB Hybrid DVB-S Untestützte Signale Analog-TV AM/FM Radio ATSC DVB-T DVB-S DVB-C S-Video Composite de Komponente Land / Region Taiwan b Videonorm S-Video: Standard Composite: Standard c OK Abbrechen Übernehmen

(*Diese Abbildung dient nur zu Referenzzwecken)

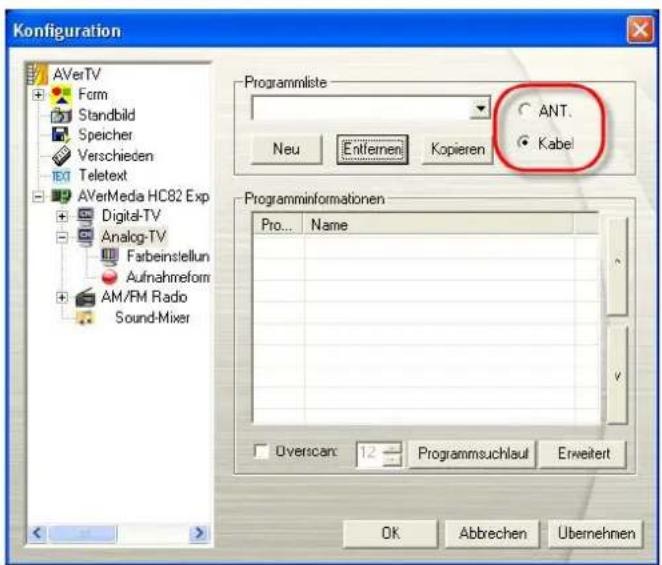

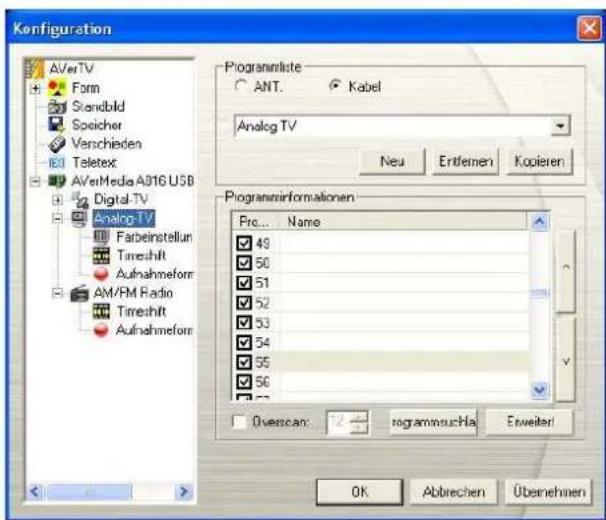

1. Wählen Sie nun Analog-TV. Auf dieser Seite wählen Sie ANT zur Suche nach Antennensendern oder KABEL zur Suche nach Kabelsendern.

Konfiguration AVerTV Form Standbild Speicher Verschieden Teletext AVerMedia HC82 Exp Digital-TV Analog-TV Farbeinstellung Aufnahmeform AM/FM Radio Sound-Mixer Programmliste ANT. Kabel Neu Entfernen Kopieren Programminformationen Pro... Name Diverscan: 12 Programmsuchlauf Erweitert OK Abbrechen Übernehmen

(*Diese Abbildung dient nur zu Referenzzwecken)

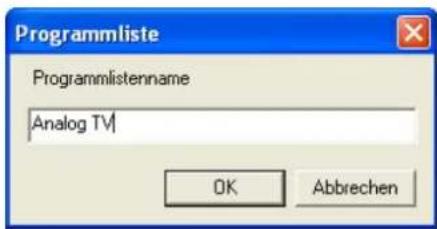

1. Klicken Sie auf Neu, so dass die Dialogbox Programmliste erscheint. Geben Sie den gewünschten Namen ein und klicken auf OK.

Programmliste Programmlistenname Analog TV OK Abbrechen

1. Klicken Sie auf Programmsuchlauf, um nach den in Ihrer Region verfügbaren Sendern/Programmen zu suchen.
2. Nach dem Scannen werden die aktiven Radio/Fernsehsender in der Liste angezeigt. Klicken Sie auf Übernehmen, um die gefundenen Sender abzuspeichern.
3. Mit OK verlassen Sie die aktuelle Dialogbox.

☑ Hinweis: Nach dem Media Center Edition Scan können keine Sender mit der AVerTV6 gesperrt werden. Um die Funktion nutzen zu können, starten Sie den Rechner bitte wieder neu.

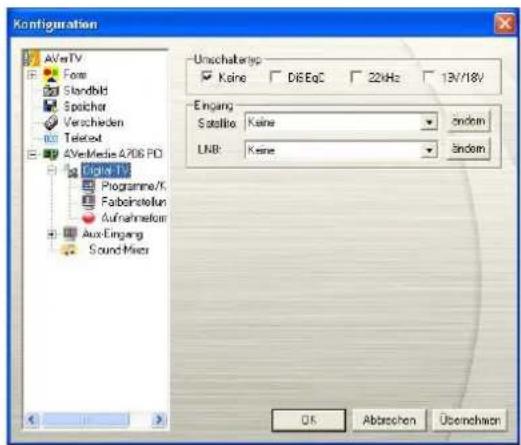

3.2.2 Programmsuchlauf von digitalen Satellitensendern

1. Wählen Sie im rechten Bereich des Installationsfenster „Digital TV“

Configuration AVMeTV Fore Standbild Spichter Verschieden Teleflex AVMeMedia A206 PD Digital TV Programme/K Faboinstellung Aufnahmenform Aux-Eingang Sound Mixer Unschatteryp Kaine DISEC 22kHz 13V/18V Eingang Satellite: Kaine undem UNB: Kaine undem OK Abbrachen Überchwer

(Diese Abbildung dient nur zu Referenzzwecken)

1. Wählen Sie den Umschaltertyp, den Ihr Satellitenempfänger verwendet.
2. Im Auswahlmenü für den Satelliten wählen sie den richtigen Satelliten aus. Wenn Sie den gewünschten Satelliten nicht finden können wählen sie Benutzerdefiniert. Andernfalls stellen Sie Keine ein.
3. Klicken Sie auf Bearbeiten, um die Satelliteninformation einzustellen.
4. In der Dialogbox Satelliteninformation geben Sie den Namen des Satelliten in die Box Satellit ein.

Satelliteninformation Satellitenname: Main Satellite Längengrid: 0 Ost West Frequenziete Frequenz(KHz) Symbolize FEC Polarisation Frequenz(KHz): 3700000 FEC: Auto Symbolize: 0 Polansation: Horizontal Vortikal Hinzufügen Entieren Modifizieren OK Abbrevien

1. Geben Sie die Frequenzen ein, die Sie auf verfügbare Satellitenprogramme durchsuchen wollen.

Hierfür gibt es zwei Möglichkeiten:

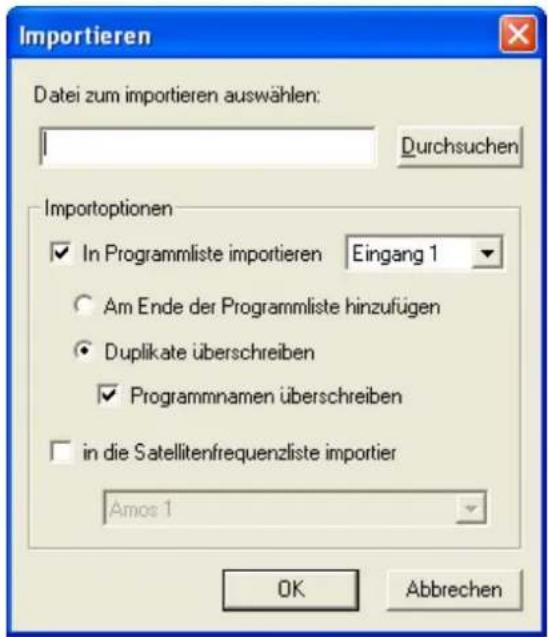

■ Existierende Frequenzdaten importieren: siehe Abschnitt 3.1.1 Sender scannen (Importieren einer Frequenztabelle).
Manuelles Hinzufügen von Frequenzen: siehe Abschnitt 3.1.2 Sender scannen (Manuelles Hinzufügen von Frequenzen). Wenn Sie selbst Frequenzen manuell hinzufügen, achten Sie bitte auf korrekte Angabe des Längengrads.

1. Klicken Sie auf OK, um die Dialogbox Satelliteninformation zu verlassen.

2. Wählen Sie die geeignete Einstellung aus der LNB-Liste auf.

3. Keine: Diese Option ist auszuwählen, wenn Sie kein LNB verwenden.

4. Universal Ku-Band-LNB / C Band LNB: Wenn Ihr LNB-Gerät zu diesem Typ gehört, stellen Sie diese Option ein.

5. Benutzerdefiniert: Wenn Sie sich für diese Option entscheiden, klicken Sie auf Bearbeiten, um Ihre LNB-Informationen einzustellen, z.B. Festlegen von LNB-Namen, Frequenztyp, Eingangsbereich usw. Die betreffenden Angaben entnehmen Sie bitte der Dokumentation Ihres LNB-Gerätes.

6. Wenn Sie auch Eingang 2, Eingang 3 usw. einstellen müssen, wiederholen Sie einfach die Schritte 1 bis 8. Klicken Sie dann auf Anwenden, um die Einstellungen abzuspeichern.

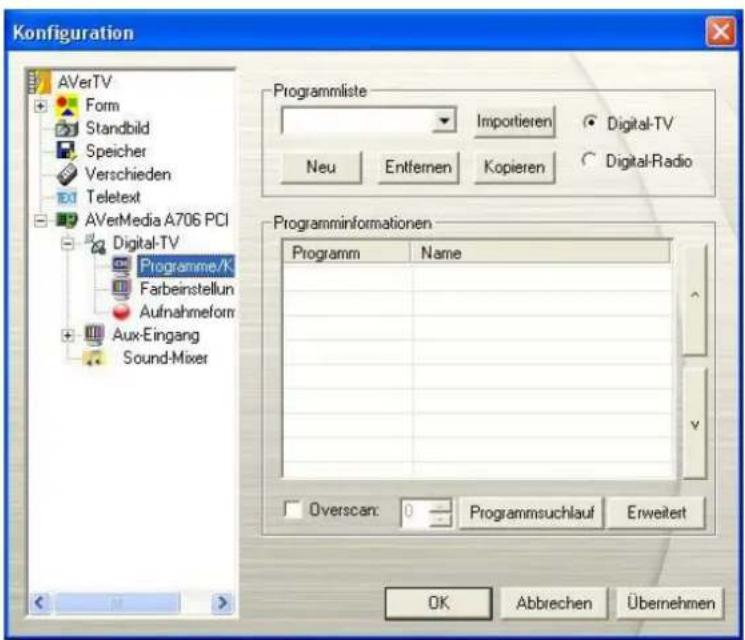

7. Wählen Sie unter dem Icon Digital-TV auf der linken Seite Programme und klicken auf Programmsuchlauf, um den Suchlauf zu starten.

8. Klicken Sie auf Anwenden, um das Ergebnis des Suchlaufs zu speichern.

☑ Hinweis: Nach dem Media Center Edition Scan können keine Sender mit der AVerTV6 gesperrt werden. Um die Funktion nutzen zu können, starten Sie den Rechner bitte wieder neu..

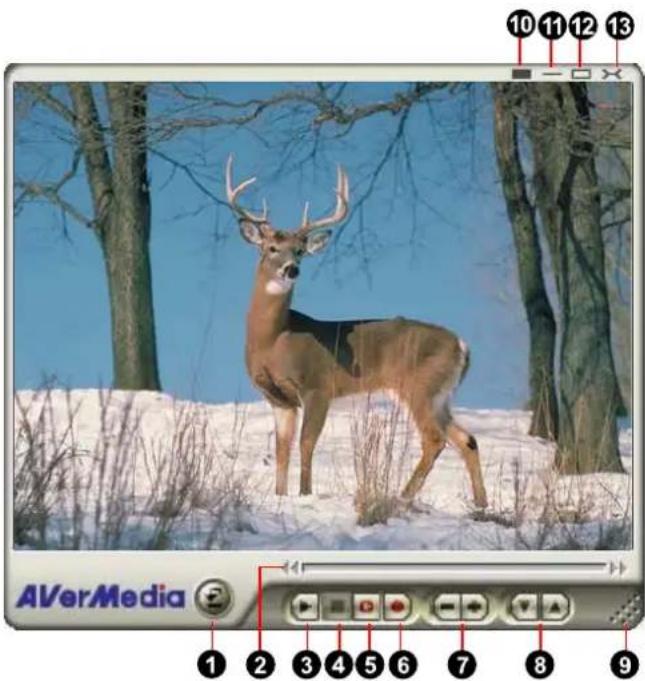

3.3 Einführung in die Benutzeroberfläche

Auf dem TV-Bildschirm können Sie Fernsehen oder Videos abspielen.

1	Bedienfeld ein-/ausblenden	8	Sender oder Frequenz hoch/ runter
2	Suchlauf 9 Fenstergröße ändern
3	Abspielen / Pause 10 Videorahmen zeigen / ausblenden
4	Stopp 11 Minimieren
5	TimeShift 12 Vollbild
6	Aufnahme 13 Verlassen
7	Lautstärke +/-

Auf dem Bedienungsfeld finden Sie Tasten für die Senderwahl, Lautstärkeeinstellung, Bildspeicherung u.a.m. Auf einer Anzeige erscheint die aktuelle Senderzahl und der Sendername.

Um das Bedienungsfeld anzuzeigen oder auszublenden, klicken Sie auf die Taste in der linken unteren Bildschirmecke.

3.4 Das Bedienungsfeld

Channel 10 TTV DVB 08:49:15 1 2 3 4 5 6 7 8 9 10 11 2 3 4 7 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 14 13 16

Diese Tabelle führt die Funktionen der einzelnen Tasten des Bedienungsfelds auf.

	TASTE FUNKTION
1	Signalstatus / Wiederholtes Abspielen aktivieren oder deaktivieren	TV/Radiomodus: Aktuellen Signalstatus anzeigen.Wiedergabemodus: Mit der rechten MaustasteWiederholungsfunktion anklicken und aktivieren. Die Dateien in der Playliste werden ununterbrochen abgespielt.
2	Signalstärke	Anzeige der Signalstärke
3	Zurück	In Intervallen zurückbewegen.
4	Kanalschleife	Zurück zum vorher empfangenen Kanal.
5	16 Kanal Vorschau	Zeigt 16 aufeinanderfolgende Fernsehsender auf dem Fernsehbildschirm an.
6	Sender hoch/ runter	Geht zum nächsthöheren oder –niedrigeren aktiven Sender.
7	Ton aus	Stellt den Ton ab.
8	Konfiguration	Ermöglicht:* Sender scannen.* Einstellen der Windows-Energiesparoptionen.* Einstellungen von Standbildaufnahme.* Individuelle Aufnahmeeinstellungen* Time Shift-Funktion einstellen.
9	Teletext	Anzeigen von Teletext/MHEG-5/Closed Caption
10	EPG	EPG-Informationen aufrufen.
11	Schnappschuss	Nimmt Einzelbild oder Bildsequenz auf.
12	Vor	In Intervallen vorgespult.
13	Immer im Vordergrund	Fernsehbildschirm wird oberhalb der anderen Programmfenster angezeigt.
14	Vollbild	Fernseh/Videoprogramme im Vollbild anzeigen.
15	Programmliste	Programmliste anzeigen.
16	Audiomodus	Wechseln Sie zwischen den verfügbaren Audiomodi.
17	Schedule	Anzeigen des Schedule-Fensters

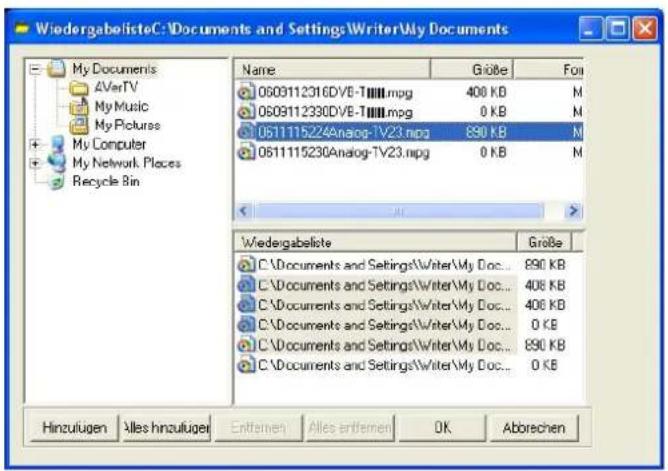

18	Wiedergabeliste	Erstellt eine Liste von Videodateien, die abgespielt werden sollen.
19	Numerisches Feld zeigersverstecken	Schaltet zwischen Anzeige und Ausblenden des nummerischen Feldes um.
20	Radioquelle	Wechsel zum Radiomodus. (FM-Radio oder digitales Radio)
21	Videoquelle wechseln Zwischen verfügbaren Videoquellen wechseln.
22	Aufnehmen Aktuelles Programm aufnehmen.
23	TimeShift / Pause Hintergrund	aufnahme der Fernsehübertragung. Sie können bereits Aufgenommenes ansehen, während die aktuelle Übertragung im Hintergrund weiter aufgenommen wird. / Wiedergabe und TimeShift kurzfristig anhalten.
24	Folgende Datei Zur nächsten	Datei in der Wiedergabeliste gehen
25	Vorherige Datei Zur vorherigen	Datei in der Wiedergabeliste gehen
26	Stop Anhalten von Wiedergabe, Aufnahme, Time Shift etc.
27	Abspielen / Pause Spielt aufgenommene Videodateien ab. / Wiedergabe und TimeShift kurzfristig anhalten.
28	Lautstärke Lautstärke	(lauter/leiser).
29	Hilfe Anwenderhandbuch anzeigen.
30	Zifferntasten Wählen Sie einen TV-Sender.

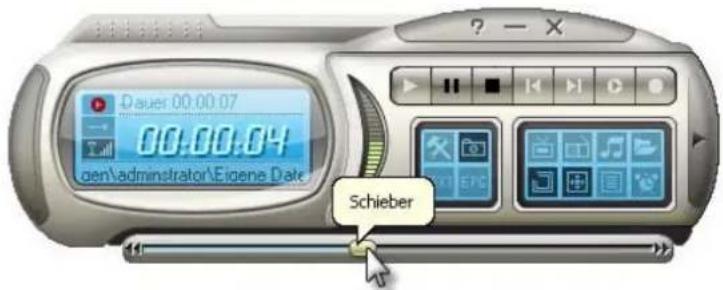

31	Wiedergabe-Suche Ziehen	Sie den Zeiger, um zu jeder beliebigen Stelle der aufgenommenen Sendung zu gclangen.

3.5 Fernbedienung (Optional)

Nach Installation der Treiber und Anwendungen können Sie die Fernbedienung verwenden, um Programme ein- und auszuschalten, Sender auszuwählen, die Lautstärke zu regeln usw.

(Mit der Fernbedienung können Sie nur die AVerMedia AVerTV-Anwendung bedienen, nicht aber die Windows® XP Media Center Edition-Anwendung.)

☑ Hinweis: Wenn Sie zwei oder mehrere Karten/Geräte mit der Fernbedienung steuern möchten wird empfohlen, die multiple Infrarot Empfangsfunktion zu aktivieren. Dieses können Sie tun, in dem Sie mit der rechten Maustaste auf das AVerQuick Icon klicken, “Einstellungen”→“Fernbedienung” wählen und in der Tabelle die Namen der Geräte anhaken. Bitte prüfen Sie vor der Aktivierung das Fernbedienungsmodell.

3.5.1 Fernbedienung (Modell 1)

CH VOL POWER 1 CH VOL SOURCE 2 - 3 1 2 3 4 5 6 7 8 9 7 CH RTN 0 MUTE 5 AVerMedia RM-HR

Taste Beschreibung
1. Power Anwendung ein-/ausschalten
2. VOL +/- Regulierung der Lautstärke.
3. Source Umschalten zwischen verschiedenen Signalquellen.
4. Zifferntasten Wählen Sie einen TV-Sender.
5. MUTE Schalten Sie den Ton ein/aus.
6. CH ▲/▼	Gehen Sie zum nächsten aktiven Sender herauf oder herunter.
7. CH RTN Gehen Sie zum zuvor ausgewählten Sender zurück.

3.5.2 Fernbedienung (Modell 2)

23 SOURCE POWER 1 2 ORAC 6 7 R 5 L ENTER S CHIKIN 22 21 SNAT SHO! VOL P-ALL SCREEN ICLA 16-OH PREV 5 20 19 AUTO AUDIO 8 18 17 HOLDING RAW EXP 9 16 MINTUER WIRE UP EXPY 10 15 TLETTUCE FIRE UP 11 14 EMS WINDI 12 RM-FP AVMerMedia

Taste Beschreibung
1. Power Anwendung ein-/ausschalten
2. Zifferntasten - Wählen Sie einen TV-Sender.- Während Sie sich im 16-Sender-Vorschaumodus befinden, verwenden Sie ↑↓← →, um den gewünschten Sender auszuwählen.
3. CH RTN Gehen Sie zum zuvor ausgewählten Sender zurück.
4. 16-CH PREV	16-Kanal-Vorschau.
5. VOL ▲/▼	Regulierung der Lautstärke.
6. FULL SCREEN	Zeigen Sic TV- oder Video-inVollbild an.
7. AUDIO Zwischen den verfügbaren Audiomodi wechseln.
8. ▶ (Wiedergabe)	Geben Sie die zuletzt aufgenommene oder angeschene Datei wieder.
9. ■ (Stopp)	- Beenden Sie die Wiedergabe oder Aufnahme.- Beenden Sie den TimeShift-Modus und kehren Sie zum Echtzeit-TV- oder Radio-Modus zurück
10. ▶(Vor)	- Spulen Sie die Wiedergabe vor.- Springen Sie zur Teletextseite der entsprechenden Farbe dieser Schaltfläche.
11. SLEEP ▶	- Gehen Sie zur nächsten Datei in der Wiedergabeliste.- Stellen Sie die Zeit ein, wann der Computer in den Stand By-oder Hibernate Modus gehen soll.- Springen Sie zur Teletextseite der entsprechenden Farbe dieser Schaltfläche.
12. MENU	Benutzeroberfläche anzeigen oder ausblenden.
13. EPG	Starten Sie den elektronischen Programmführer.
14. WAKE UP◀◀	- Gehen Sie zur vorherigen Datei in der Wiedergabeliste.- Stellen Sie die Zeit ein wann der Computer aus dem Stand By-oder Hibernate Modus hochfahren soll.- Springen Sie zur Teletextseite der entsprechenden Farbe dieser Schaltfläche.
15. TELETEXT	Anzeigen von Teletext/MHEG-5/Closed Caption.
16. TIMESHIFT /PAUSE	- Halten Sie die Wiedergabe an.- Wechseln Sie vom Echtzeit-TV- oder Radio- zum TimeShift-Modus.
17. ←(Zurückspulen)	- Spulen Sie die Wiedergabe zurück.- Springen Sie zur Teletextseite der entsprechenden Farbe dieser Schaltfläche.
18. ● (Aufnahme)	Wechseln Sie zum PVR-Modus und nehmen Sie das aktuelle Programm oder Video auf Ihre Festplatte auf.
19. MUTE	Schalten Sie den Ton ein/aus.
20. CH ▲/▼	Gehen Sie zum nächsten aktiven Sender herauf oder herunter.
21. SNAPSHOT	Nehmen Sie das Bild auf dem Bildschirm als eine Bitmap-Datei auf.
22. DISPLAY	Zeigt die Informationen an.
23. Source	Umschalten zwischen verschiedenen Signalquellen.

3.5.3 Fernbedienung (Modell 3)

21 SOURCES 1 ORAD 2 L ENTER R 3 20 19 18 CN ▲ 4 VOL ▼ FULL SCREEN VOL ▲ 6 7 MUTK AUXED 8 16 15 CH TIME EMPTY 10 11 14 TRESETAT 13 RM-JC AVerMedia

Taste Beschreibung
1. Power Anwendung ein-/ausschalten
2. Zifferntasten - Wählen Sie einen TV-Sender.- Während Sie sich im 16-Sender-Vorschaumodus befinden, verwenden Sie ↑↓← →, um den gewünschten Sender auszuwählen.
3. CH RTN Gehen Sie zum zuvor ausgewählten Sender zurück.
4. 16-CH PREV	16-Sender-Vorschau.
5. VOL ▲/▼	Regulierung der Lautstärke.
6. FULL SCREEN	. Zeigen Sie TV- oder Video-in Vollbild an
7. AUDIO Zwischen den verfügbaren Audiomodi wechseln.
8. ► (Wiedergabe)	Geben Sie die zuletzt aufgenommene oder wiedergegebene Datei wieder.
9. ■ (Stopp)	- Beenden Sie die Wiedergabe oder Aufnahme.- Beenden Sie den TimeShift-Modus und kehren Sie zum Echtzeit-TV- oder Radio-Modus zurück
10. ← (Zurückspulen)	- Spulen Sie die Wiedergabe zurück.- Springen Sie zur Teletextseite der entsprechenden Farbe dieser Schaltfläche.
11. ► (Vor)	- Spulen Sie die Wiedergabe vor.- Springen Sie zur Teletextseite der entsprechenden Farbe dieser Schaltfläche.
12. ► Folgende Datei)	- Gehen Sie zur nächsten Datei in der Wiedergabeliste.- Springen Sie zur Teletextseite der entsprechenden Farbe dieser Schaltfläche.
13. ← (Vorherige Datei)	- Gehen Sie zur vorherigen Datei in der Wiedergabeliste.- Springen Sie zur Teletextseite der entsprechenden Farbe dieser Schaltfläche.
14. TELETEXT Anzeigen von Teletext/MHEG-5/Closed Caption.
15. TIMESHIFT - Halten	Sie die Wiedergabe an.- Wechseln Sie vom Echtzeit-TV- oder Radio- zum TimeShift-Modus.
16. ● (Aufnahme)	Wechseln Sie zum PVR-Modus und nehmen Sie das aktuelle Programm oder Video auf Ihre Festplatte auf.
17. MUTE Schalten Sie	den Ton ein/aus.
18. EPG Starten Sie den	elektronischen Programmführer.
19. CH ▲/▼	Gehen Sie zum nächsten aktiven Sender herauf oder herunter.
20. DISPLAY Zeigt die	Informationen an.
21. Source Umschalten	zwischen verschiedenen Signalquellen.

3.5.4 Fernbedienung (Modell 4)

1 2 3 4 5 6 7 8 9 L 0 INTR R SOURCE 1 2 3 4 5 6 7 8 9 L 0 INTR R SNAPSHOT VOL FULL SCREEN CH AUDIO TELETEXT EFG POP MENU 16CH PREV VOL CH 18 22 21 20 19 18 17 16 15 14 AVerMedia

Taste Beschreibung
1. POWER	Anwendung cin-/ausschalten
2. SOURCE	Umschalten zwischen verschiedenen Signalquellen.
3. Zifferntasten	- Wählen Sie einen TV-Sender.- Während Sie sich im 16-Sender-Vorschaumodus befinden, verwenden Sie ↑↓← →, um den gewünschten Sender auszuwählen.
4. CH RTN	Gehen Sie zum zuvor ausgewählten Sender zurück.
5. 16-CH PREV	16-Sender-Vorschau.
6. VOL▲/▼	Lauter/leiser.
7. FULL SCREEN	Zeigen Sie TV- oder Video-Vollbildschirm an.
8. AUDIO	Wechseln Sie zwischen den verfügbaren Sprachen.
9. MENU	Benutzeroberfläche anzeigen oder verstecken.
10. PIP	Anzeigen/Ausblenden des PIP Fensters.
11. SLEEP ➔	- Gehen Sie zur nächsten Datei in der Wiedergabeliste.- Setzen Sie die Zeit wann der Computer in den Stand-By oder Hibernate Modus gehen soll.- Springen Sie zur Teletextseite der entsprechenden Farbe dieser Schaltfläche.
12. WAKE UP ➔	- Gehen Sie zur vorherigen Datei in der Wiedergabeliste.- Setzten Sie die Zeit wann der Computer aus dem Stand By- oder Hibernate Modus aufwachen soll.- Springen Sie zur Teletextseite der entsprechenden Farbe dieser Schaltfläche.
13. ■ (Stopp)	- Beenden Sie die Wiedergabe oder Aufnahme.- Beenden Sie den TimeShift-Modus und kehren Sie zum Echtzeit-TV- oder Radio-Modus zurück
14. ▶ (Wiedergabe)	Geben Sie die zuletzt aufgenommene oder wiedergegebene Datei wieder.
15. ● (Aufnahme)	Wechseln Sie zum PVR-Modus und nehmen Sie das aktuelle Programm oder Video auf Ihre Festplatte auf.
16. TIMESHIFT /PAUSE	- Halten Sie die Wiedergabe an.- Wechseln Sie vom Echtzeit-TV- oder Radio- zum TimeShift- Modus.
17.◀(Zurückspulen)	- Spulen Sie die Wiedergabe zurück.- Springen Sie zur Telctextseite der entsprechenden Farbe dieser Schaltfläche.
18.▶ (Vor)	- Spulen Sie die Wiedergabe vor.- Springen Sie zur Telctextseite der entsprechenden Farbe dieser Schaltfläche.
19. TELETEXT	Anzeigen von Teletext/MHEG-5/Closed Caption.
20. EPG	Starten Sie den elektronischen Programmführer.
21. MUTE	Schalten Sie den Ton ein/aus.
22. CH ▲/▼	Gehen Sie zum nächsten aktiven Sender herauf oder herunter.
23. SNAPSHOT	Nehmen Sie das Bild auf dem Bildschirm als eine Bitmap-Datei auf.
24. DISPLAY	Zeigt die Informationen an.

3.5.5 Fernbedienung (Modell 5)

SOURCE FULL SCREEN AUDIO DISPLAY EPS VOL CH - 1 2 3 4 5 6 7 8 9 CH RTN 0 MUTE 10 11 12 13 14 15 16 AVerMedia RM-KS

Taste Beschreibung
1. SOURCE	Umschalten zwischen verschiedenen Signalquellen.
2. FULL SCREEN	Zeigen Sie TV- oder Video-Vollbildschirm an.
3. • (Aufnahme)	Wechseln Sie zum PVR-Modus und nehmen Sie das aktuelle Programm oder Video auf Ihre Festplatte auf.
4. ◀(Zurückspulen)	Spulen Sie die Wiedergabe zurück.
5. ■ (Stop)	- Beenden Sie die Wiedergabe oder Aufnahme.- Beenden Sie den TimeShift-Modus und kehren Sie zum Echtzeit-TV- oder Radio-Modus zurück
6. DISPLAY	Zeigt die Informationen an.
7. VOL+/-	Lauter/leiser.
8. Zifferntasten	- Wählen Sie einen TV-Sender.- Während Sie sich im 16-Sender-Vorschaumodus befinden, verwenden Sie 2 4 6 8, um den gewünschten Sender auszuwählen. (Die Funktion ist nur mit dem Anwenderprogramm AVerTV 6 benutzbar.)
9. CH RTN	Gehen Sie zum zuvor ausgewählten Sender zurück.
10. MUTE	Schalten Sie den Ton ein/aus.
11. CH ▲/▼	Gehen Sie zum nächsten aktiven Sender herauf oder herunter.
12. EPG	Starten Sie den elektronischen Programmführer. (nur für DVB-T)
13. ▶ (Wiedergabe / PAUSE)	Geben Sie die zuletzt aufgenommene oder wiedergegebene Datei wieder. / Halten Sie die Wiedergabe an.
14. (V▶)	Spulen Sie die Wiedergabe vor.
15. AUDIO	Wechseln Sie zwischen den verfügbaren Sprachen.
16. POWER	Anwendung ein-/ausschalten

3.5.6 Fernbedienung (Modell 6)

Power Mute Source 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Ch Run Full Screen Home Audio Live TV Exts Beck OK VOL CH TV Video Music Picture Text SPD PP Snapchat Timeshift Wake-up Sleep AVerMedia® FM-KV

	Taste Beschreibung
(1)		Anwendung ein-/ausschalten
(2)		Schalten Sie den Ton ein/aus.
(3)		Wählen Sie einen TV-Sender.
(4)		Zeigen Sie TV- oder Video-Vollbildschirm an.
(5)	Audio	Wechseln zwischen den verfügbaren Audiomodi.
(6)		Hauptmenü: Bewegen Sie sich mit den Pfeiltasten zwischen den Unterpunkten auf dem Bildschirm. Ihre Auswahl bestätigen Sie dann mit OK.(Die Funktion ist nur mit dem Anwenderprogramm AVer MediaCenter benutzbar.)PIP (Bild-im-Bild) Modus: Position oder Größe des ausgewählten Bildfensters ändern Sie mit den Pfeiltasten. (Die Funktion ist nur mit dem Anwenderprogramm AVer MediaCenter benutzbar.)
(7)		Lauter / Leiser.
(8)		Hauptmenü: Direktverbindung zum Menü - “Video”. (Die Funktion ist nur mit dem Anwenderprogramm AVer MediaCenter benutzbar.)Teletext-Modus: Springen Sie zur Teletextseite der entsprechenden Farbe dieser Schaltfläche.
(9)	TV	Hauptmenü: Direktverbindung zum Menü -“TV”. (Die Funktion ist nur mit dem Anwenderprogramm AVer MediaCenter benutzbar.)Teletext-Modus: Springen Sie zur Teletextseite der entsprechenden Farbe dieser Schaltfläche.
(10)		Teletext / Closed Caption anzeigen.
(11)	[2776]	EPG-Informationen anzeigen. (Diese Funktion ist nur bei digitalem Fernschen und Radio nutzbar)
(12)	[232D]	Aktuelles Programm aufnchmen.
(13)		Abspielen der ausgewählten Datei oder kurzes Pausieren.
(14)		- Zurück zur vorigen Datei in der Wiedergabeliste.- Setzten Sie die Zeit wann der Computer aus dem Stand By- oder Hibernate Modus aufwachen soll. (Die Funktion ist nur mit dem Anwenderprogramm AVerTV 6 benutzbar.)
(15)		In Intervallen zurückspringen.
(16)		In Intervallen vorspringen.
(17)		- Zur nächsten Datei auf der Wiedergabeliste.- Stellen Sie die Zeit ein, innerhalb derer Ihr Computer in den Standby/Schlummermodus wechselt, und beenden die Anwendung oder schalten den Computer aus. (Die Funktion ist nur mit dem Anwenderprogramm AVerTV 6 benutzbar.)
(18)		Anhalten von Wiedergabe, Aufnahme, TimeShift etc.
(19)		- Wechseln Sie von Echtzeit-TV- oder Radio- zum TimeShift-Modus.- Halten Sie die Wiedergabe an. (Die Funktion ist nur mit dem Anwenderprogramm AVerTV 6 benutzbar.)
(20)		Bild-im-Bild (PIP) / Multi Kanal-Anzeigefunktion aktivieren.
(21)		Nimmt Einzelbild oder Bildsequenz auf.
(22)		Hauptmenü: Direktverbindung zum Menü - “Bilder”. (Die Funktion ist nur mit dem Anwenderprogramm AVer MediaCenter benutzbar.)Teletext-Modus: Springen Sie zur Teletextseite der entsprechenden Farbe dieser Schaltfläche.
(23)		Hauptmenü: Direktverbindung zum Menü - “Musik”. (Die Funktion ist nur mit dem Anwenderprogramm AVer MediaCenter benutzbar.)Teletext-Modus: Springen Sie zur Teletextseite der entsprechenden Farbe dieser Schaltfläche.
(24)		Kanal aufwärts und Kanal abwärts.
(25)		Zurück zur vorherigen Seite. (Die Funktion ist nur mit dem Anwenderprogramm AVer MediaCenter benutzbar.)
(26)	Exit	-Zurück zum Hauptmenü. (Die Funktion ist nur mit dem Anwenderprogramm AVer MediaCenter benutzbar.)-Austritt aus dem CI/CA Dialog. (Die Funktion ist nur mit dem CI/CA Gerät benutzbar.)
(27)		Zurück zum vorher angezeigten Kanal.
(28)		Wechsel zwischen verschiedenen Signalquellen.

3.6 Bildauflösung der Fernsehanzeige ändern

Wenn Sie die Bildauflösung der Fernsehanzeige ändern wollen, klicken Sie einfach mit der rechten Maustaste auf die Fernsehanzeige. Sobald ein Popup-Menü erscheint, gehen Sie auf Video und wählen die gewünschte Bildauflösung aus (320 x 240, 640 x 480, 720 x 480, 720 x 576).

Video Audio Wiedergabe Signalquelle Kanal aufwärts Kanal abwärts Kanalschleife 16-Kanal-Vorschau 320x240 640x480 720x480 720x576 4:3 16:9 Frei

3.7 Einstellen der Größe des TV-Bild

Die Größe des Fernschbilds verändern Sie, indem Sie auf die untere rechte Fensterecke klicken und an die gewünschte Position ziehen.

Um das Fernsehbild als Vollbild anzuzeigen, gehen Sie mit Doppelklick darauf oder klicken die Taste Vollbild auf der Bedienungsfläche.

Im Vollbildmodus klicken Sie auf einen beliebigen Punkt des Fernsehbildschirms, um ihn auf die normale Bildgröße zurückzustellen.

3.8 Ändern des Bildformats

Das Bildformat ist das Verhältnis der Bildbreite zur Bildhöhe. Um das Bildformat zu ändern, klicken Sie mit der rechten Maustaste auf die Fernsehanzeige. Sobald ein Popup-Menü erscheint, zeigen Sie auf Video und wählen das gewünschte Format aus.

4:3 und 16:9 sind die gebräuchlichsten Bildformate im Heimkinobereich. Wählen Sie Frei, um das Bildformat selbst zu bestimmen. Oder stellen Sie Bildformat beibehalten ein, um die Breite und Höhe des ursprünglichen Fernsehbildes beizubehalten.

Video Audio Wiedergabe Signalquelle Kanal aufwärts Kanal abwärts Kanalschleife 16-Kanal-Vorschau Standbild Konfiguration Programmierplan EPG Schlummern Skins Bild-in-Bild 320x240 640x480 720x480 720x575 4:3 16:9 Frei Vollbild Desktop Immer im Vordergrund Overscan Videorahmen Bildverhältnis beibehalten

3.9 Immer im Vordergrund

Soll der TV-Bildschirm immer über anderen Programmfenstern angezeigt werden, klicken Sie mit der rechten Maustaste auf den TV-Bildschirm. Im Menü zeigen Sie auf Video und wählen Immer obenauf.

ORER,

Sie klicken die Taste Immer im Vordergrund auf der Bedienungsfläche an.

3.10 Einstellen der Windows®-Stromsparoptionen

Mit dieser Option können Sie den Computer während Ihrer Abwesenheit in den Stand By-/Schlummermodus versetzen, ihn ausschalten oder sich abmelden.

Hinweis:

Stand By: Im Stand By-Modus schalten sich Bildschirm und Festplatten ab, um den Stromverbrauch zu reduzieren.

Schlummermodus: Im Schlummermodus schaltet sich der Computer zum Stromsparen selbst aus, speichert aber vorher den Inhalt des Arbeitsspeichers auf der Festplatte ab.

Gehen Sie wie folgt vor:

1. Klicken Sie zuerst auf die Konfiguration-Taste 📁 und dann in der Konfiguration-Fenster auf das Icon Verschiedene im linken Bildschirmbereich.

2. Das System wählt per Standard die Standby/Hibernate Option aus. Hier müssen Sie die gewünschten Stromsparmechanismen auswählen. Wenn Ihr Computer Probleme mit dem Standby oder Hibernate Modus hat, dann deaktivieren Sie bitte diese Box.

Configuration AVerTV Form Standbild Speicher Verschieden Teletex AVerMedia A706 PCI Digital-TV Programme/K Folberstellung Aufnahmelorm Aux-Eingang Timeshift Aufnahmelorm Sound-Mixer Sleep Funktion nach Beenden der Applikation beibehalten Standby / Ruhezustandunterstützung aktivieren, wenn AVerTV Isalt Systemmodus auf Schlafen-Taste: TV schließen abmelden Standby Schlummermodus PC heunterfahren OK Abtrechen Übernehmen

(Diese Abbildung dient nur zu Referenzzwecken)

Es gibt zwei Möglichkeiten, den Computer in den Standby- oder den Schlummermodus zu versetzen.

• Wenn das von Ihnen gekaufte Produkt über eine Fernbedienung verfügt, drücken Sie mehrmals die Sleep-Taste auf der Fernbedienung.
• Sie können auch mit der rechten Maustaste auf die Fernsehanzeige klicken, auf Schlummern gehen und den gewünschten Modus auswählen. Klicken Sie dann nochmals mit der rechten Maustaste auf den Computer, gehen auf Schlummern

und stellen eine Ausführungszeit ein. Die Zeiteinstellung wird auf dem Fernsehbildschirm angezeigt. Einzelheiten werden unten beschrieben.

AVerTV Schlummern 5kins Bild-in-Bild Hilfe Info Verlassen TV schleßen abmelden Standby Schlummermodus PC herunterfahren Jetzt 30 Minuten 60 Minuten 90 Minuten 120 Minuten Abbrechen

Zeiteinstellungs-Modus Beschreibung
Jetzt Ihr Computer wird	in etwa 10 Sekunden in den eingestellten Modus wechseln.
Schlummern 30/60/90/120 Minuten	Ihr Computer wechselt nach 30/60/90/120 Minuten in den eingestellten Modus.
Abbrechen Ihr Computer kehrt zu den ursprünglichen Einstellungen zurück.

3.11 Ausschaltzeit einstellen

Wenn das von Ihnen gekaufte Produkt über eine Fernbedienung verfügt, können Sie mit dieser Funktion die Anwendung zu einem vorher festgelegten Zeitpunkt starten.

1. Drücken Sie die Weck-Taste (grün) auf der Fernbedienung.
2. Stellen Sie die gewünschte Zeit ein, indem Sie die Taste Wecken längere Zeit gedrückt halten. (Weitere Informationen entnehmen Sie bitte der untenstehenden Tabelle.) Dann wird die Anwendung automatisch zur gewünschten Zeit hochgefahren.

Beschreibung
Wecken abbrechen Funktion Wecken deaktivieren.
Wecken nach 30/60/90/120 Min.	Die Anwendung wird in 30/60/90/120 Minuten hochgefahren.

3.12 Anwendung minimieren

Wenn Sie die AverTV 6-Applikation auf die Taskleiste (Startleiste) minimieren wollen, klicken Sie auf die Taste 📄 und anschließend auf der linken Seite der Dialogbox Konfiguration auf das Icon Individuelle Gestaltung. Aktivieren Sie dann die Optionsbox Minimieren auf Systemtray. Andernfalls klicken Sie das Häkchen aus der Box weg, um die Anwendung zu einer Taste auf der Taskleiste zu minimieren.

Konfiguration AVerTV Form DSD Standbild Speicher Verschieden Teletext AVerMedia HC82 Exp Einblenden/Ausblenden: 一般模式 LCD-Geschwindigkeit Bewegungszeit (s): 3 23456789ABCDE Skins Azure Fantasy Dusk Comet Bevorzugten Video-Renderer auswählen Automatisch ✓ In den Informationsbreich minimieren. OK Abbrechen Übernehmen

(Diese Abbildung dient nur zu Referenzzwecken)

3.13 Video Renderer ändern

Um den gewünschten Video Renderer auszuwählen, klicken Sie auf das Symbol für Einstellungen. Klicken Sie dort in dem linken Feld auf „Personalisieren“ und wählen Sie den gewünschten Video Renderer aus der Drop-Down Liste

Der Renderer ist automatisch eingestellt (Der Overlay Mixer ist bei Windows XP eingestellt und der Enhanced Video Renderer (EVR) bei Windows Vista)

(Diese Abbildung dient nur zu Referenzzwecken)

Kapitel 4 TV

In diesem Kapitel wird erläutert, wie der Anwender einen Programmsuchlauf durchführt, Fernseh/Radiosender aussucht, eine Gruppe erstellt usw.

4.1 Analog-TV

4.1.1 Sender scannen

Wenn Sie die Anwendung zum ersten Mal durchführen und noch keine Sender gescannt haben, gehen Sie bitte wie folgt vor:.

1. Klicken Sie auf die Taste Konfiguration ✗ und wählen Sie in der Dialogbox Konfiguration das passende AverMedia-Gerät auf der linken Seite aus.

Hinweis:

Vergewissern Sie sich bitte, dass Ihr Land/Region korrekt eingestellt ist

a. Wählen Sie zunächst das passende Avermedia-Gerät auf der linken Seite aus.
b. In der Liste Region/Land markieren Sie Ihr Land bzw. Region.
c. Klicken Sie auf Übernehmen, um die Einstellungen abzuspeichern.

Konfiguration AVerTV Form Standbild Speicher Verschieden Teletext AVerMedia A816 USB Digital-TV Analog-TV AM/FM Radio Geräl AVerMedia A816 USB Hybrid DVB-S Untestützte Signale Analog-TV AM/FM Radio ATSC DVB-T DVB-S DVB-C S-Video Composite/de Komponente Land / Region: Taiwan Videcnom S-Video: Standard Composite: Standard OK Abbrechen Übernehmen a b c

(*Diese Abbildung dient nur zu Referenzzwecken)

1. Wählen Sie nun Analog-TV. Auf dieser Seite wählen Sie ANT zur Suche nach Antennensendern oder KABEL zur Suche nach Kabelsendern.

Configuration AVerTV Form Standbild Speicher Verschieden Teletex AVerMedia A016 USB Digital-TV Analog-TV Farbeinstellum Timeshift Aufnahmeform AM/PM Radio Timeshift Aufnahmeform Programmliste ANT. Kabel Analog TV Neu Entlehen Kopieren Programminformationen Pro... Name 49 50 51 52 53 54 55 56 Overscan: 12 rogrammsuchla Erweiter OK Abbrechen Übernehmen

1. Klicken Sie auf Neu, so dass das Fenster Programmliste erscheint. Geben Sie den gewünschten Namen ein und klicken auf OK.

Programmliste Programmlistenname Analog TV OK Abbrechen

1. Klicken Sie dann auf Programmscan, um den Suchvorgang zu beginnen.

Die Anwendung verwendet eine voreingestellte Frequenztabelle für die Suche nach aktiven Sendeern/Programmen. Wenn Sie den Suchvorgang abbrechen wollen, klicken Sie auf Stop.

1. Den Scansverlauf erkennen Sie an der Statuszeile. Nach dem Scannen werden die aktiven Radio/Fernsehsender in der Box aufgelistet. Klicken Sie auf Übernehmen, um die gescannten Sender abzuspeichern.

Configuration AVerTV Form Standbild Speicher Versichenden Telelex AVerMedia A700 PCI Digital-TV Analog TV Farbeinstellun Aufnahmeform FM Sound Mixer Programmiete TV API Nov Enterien Kuines Forder Programmformationen Pro... Name 6 7 8 9 10 11 12 13 Overspan 12 — Stop 13 Extraten OK Abbrechen Übemehmen

(Diese Abbildung dient nur zu Referenzzwecken)

☑ Hinweis: Nach dem Media Center Edition Scan können keine Sender mit der AVerTV6 gesperrt werden. Um die Funktion nutzen zu können, starten Sie den Rechner bitte wieder neu.

4.1.2 Sendersuche (Für erfahrene Anwender)

1. Klicken Sie Erweitert in der unteren rechten Ecke des Abschnitts Programminformationen. Dann erscheint das Fenster Erweiterte Programmkonfiguration.

Programinformationen Proc... Name 23 24 25 26 27 28 29 30 31 Overscan: 12 Programmsuchlauf Eweiterl OK Abbrechen Übernehmen

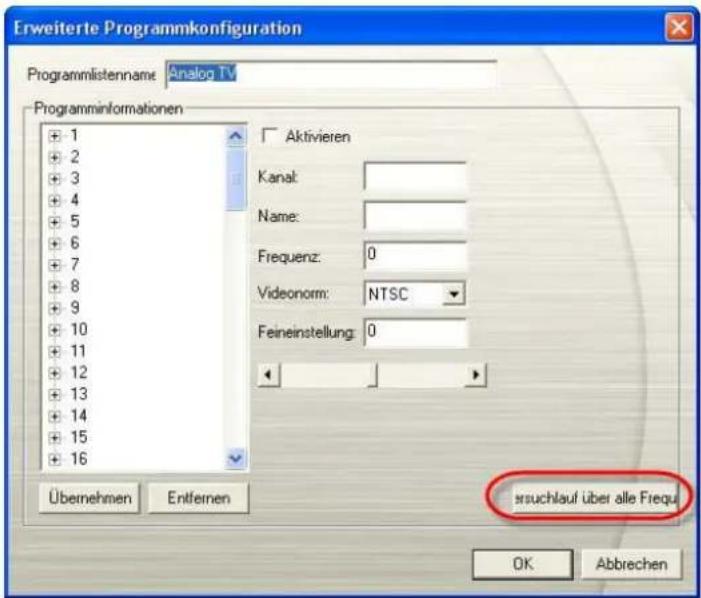

1. Wenn Sie alle Sender finden wollen, klicken Sie auf Scannen aller Frequenzen.

Erweiterte Programmkonfiguration Programmlistenname Analog TV Programminformationen + 1 + 2 + 3 + 4 + 5 + 6 + 7 + 8 + 9 + 10 + 11 + 12 + 13 + 14 + 15 + 16 Aktivieren Kanal: Name: Frequenz: 0 Videonorm: NTSC Feineinstellung: 0 Übernehmen Entfernen srouchlauf über alle Frequi OK Abbrechen

(*Diese Abbildung dient nur zu Referenzzwecken)

1. Wenn eine Warnmeldung erscheint, klicken Sie auf Ja, um fortzufahren, oder auf Nein, um den Vorgang abzubrechen.
2. Nach dem Scannen werden neue aktive Sender/Programme gespeichert und auf der linken Seite der Dialogbox aufgelistet.
3. Klicken Sie auf Übernehmen, um die gescannten Sender abzuspeichern.

4.1.3 Individuelle Einstellungen für Videoaufnahme

Um die Einstellungen für Videoaufnahme Ihren Anforderungen anzupassen, gehen Sie wie folgt vor:

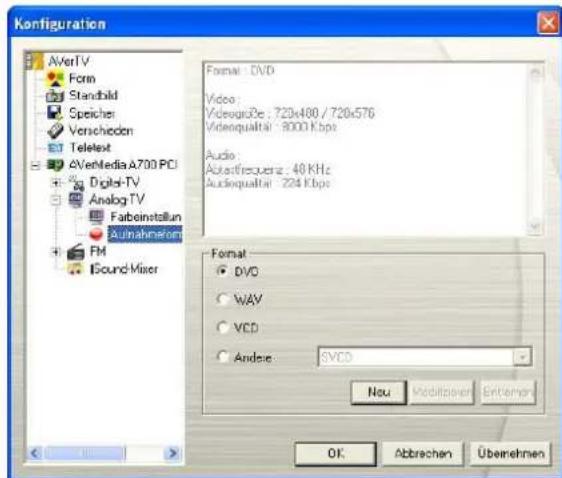

1. Klicken Sie die Konfiguration-Taste 📁 an und dann auf der linken Seite der Konfiguration-Dialogbox das Icon Analog-TV (oder Programme).

2. Wählen Sie die Option Aufnahmeformat aus.

3. Bestimmen Sie das Videodateiformat, in dem die aufgenommene Videodatei gespeichert werden soll.

4. Sie können eines der voreingestellten Formate auswählen oder Neu anklicken, um ein eigenes Dateiformat zu erstellen.

Configuration AVerTV Form Standbild Speicher Versichenden Telelex AVermedia A700 PCI Digital-TV Analog TV Farbeinstellun Aufnahmeform FM Sound Mixer Format: DVD Video: VideogroDe: 720x480 / 720x576 Videogualta: 8000 kbps Audio: Autotfrequenz: 40 KHz Audioqualta: 224 kbps Format DVD WAV VCD Andere: SVCD Neu Mobilpower Enterns OK Abbrechen Überehen

(Diese Abbildung dient nur zu Referenzzwecken)

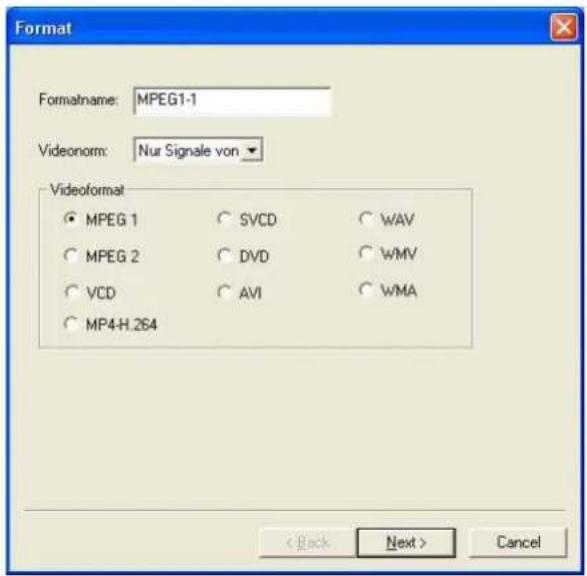

1. Klicken Sie auf Neu, so dass die Format-Dialogbox erscheint. In dem Format-Tab wählen Sie das gewünschte Dateiformat und geben in die Textbox den gewünschten Namen ein. Klicken Sie dann auf Weiter.

Format Formatname: DVD Videonorm: Nur Signale von Videoformat ○ MPEG 1 ○ SVCD ○ WAV ○ MPEG 2 ○ DVD ○ WMV ○ VCD ○ AVI ○ WMA ○ MP4-H.264 < Back Next > Cancel

(*Diese Abbildung dient nur zu Referenzzwecken)

1. Im Video-Tab können Sie Video- und Audioformat einstellen. Die Einstellmöglichkeiten im Dialogfeld Video sind unterschiedlich, je nachdem, welches Videoformat Sie gewählt haben.

Video Videoformat Videogroße: 720x480 / 720x576 Videoqualität: 8000 Kbps Benötigt 3500 MB pro Audioformat Abtastfrequen: 48 KHz Audioqualität: 224 Kbps Benötigt 98 MB pro < Back Finish Cancel

(*Diese Abbildung dient nur zu Referenzzwecken)

1. Klicken Sie auf Finish, um die Einstellungen zu speichern. Oder Sie drücken auf Abbrechen, um den Vorgang abzubrechen.

2. Wenn Sie die Einstellungen Ihres eigenen Dateiformats verändern wollen, klicken Sie auf Ändern. Oder klicken Sie auf Entfernen, um das selbst erstellte, unerwünschte Dateiformat zu löschen.

Information:

Videodateiformat Beschreibung
MPEG-1	MPEG-1 ist geeignet für Videodateien, die von einer CD-ROM auf einem Computer abgespielt oder über das Internet verschickt werden sollen. MPEG-1-Dateien können komprimiert werden, und ihre Bildqualität entspricht der von VHS. Fast jeder erhältliche Computer kann MPEG-1 abspielen, ohne dafür besondere Software oder Hardware zu benötigen.
MPEG-2	Videos, die als MPEG-2-Datei komprimiert werden, bieten sehr hochwertige Bildqualität und Klang in CD-Qualität. Das MPEG-2-Format eignet sich bestens für Videodateien, die als DVD-ROM auf einem Computer abgespielt oder als qualitativ hochwertige Videos per E-Mail versendet werden sollen.
VCD	Wenn Sie dieses Format wählen, wird die aufgenommene Videodatei in einem mit VCD-Standard kompatiblen MPEG-1-Format gespeichert. Standardkonforme VCD-Bildgröße und -rate sind 352 x 240 Pixel bei 29,97 Bildern/s für NTSC und 352 x 288 Pixel bei 25 Bildern/s für PAL.
DVD	Wenn Sie dieses Format wählen, wird die aufgenommene Videodatei in einem mit DVD-Standard kompatiblen MPEG-2 Format gespeichert. Standardkonforme DVD-Bildgröße und -rate sind 720 x 480 Pixel bei 29,97 Bildern/s für NTSC und 720 x 576 bei 25 Bildern/s für PAL.
AVI	AVI ist das gängigste Format für Videodateien, die am Computer abgespielt werden sollen. Es kann unkomprimiert gespeichert werden, wenn die Qualität wichtig ist, oder mit jedem der verfügbaren Codecs komprimiert werden, falls die Datei klein ausfallen soll.
WMA	Windows Media Audio. Ein Audiokompressionsformat mit besserer Qualität als MP3 bei gleicher Bitrate.
WAV	Ein gängiges Format für Audiodateien bei Windowsrechnern. Es wurde von Microsoft festgelegt und ist inzwischen ein gängiges Format für PC-Audiodateien.
WMV	WMV benutzt den Microsoft ISO MPEG-4 Videocodec und die Windows Media Codec. Vidodateien, dieses Format kann als Download oder Streamingvideos genutzt werden.
MP4-H.264	Videos, die mit dem MPEG-4-Standard komprimiert wurden, sind zwei bis drei Mal so effizient wie MPEG-2. Dieses Format kann für eine Vielzahl von Programmen oder Netzwerken und Systemen wie HD-DVD, Digitales TV, Broadcast- und Streaming-Anwendungen verwendet werden.
iPod	Videoformat auf Basis des H.264-Standards, jedoch mit einer kleineren Video-Bitrate. Das Format ist mit iPod kompatibel.

-- Sendungen im MPEG-4-Format aufnehmen --

1. Falls Sie Sendungen im MPEG-4-Format aufnehmen wollen, müssen Sie zuerst einen Codec von der jeweiligen Webseite herunterladen. Empfohlen werden wahlweise der DivX-Codec von www.divx.com oder der XviD-Codec von www.xvid.org. Installieren Sie anschließend den Codec.

2. Anschl ießend rufen Sie AVerTV 6.0 auf und klicken auf die Konfiguration-Taste

In der Dialogbox Setup klicken Sie auf das Icon Analogfernsehen (oder Programme) auf der linken Seite.

1. Wählen Sie die Option Aufnahmeformat aus.

Konfiguration AVerTV Form OSD Standbild Speicher Verschieden Text Teletext AVerMedia HC82 Exp Digital-TV Analog-TV Farbeinstellung Aufnahmetform AM/FM Radio Sound-Mixer Format : DVD Video : Videogroße : 720x480 / 720x576 Videoqualität : 8000 Kbps Audio : Ablastfrequenz : 48 KHz Audioqualität : 224 Kbps Format DVD MP4-H.264 WMA Andere WMV Neu Modifizieren Entleinen OK Abbrechen Übernehmen

(Diese Abbildung dient nur zu Referenzzwecken)

1. Wenn Sie auf Neu klicken, erscheint die Dialogbox Format. Auf der Karteikarte Format wählen Sie AVI aus und geben den gewünschten Namen in der Textbox ein.

Format Formatname: MPEG-4 Videonorm: Nur Signale von Videoformat MPEG 1 SVCD WAV MPEG 2 DVD WMV VCD AVI WMA MP4-H.264 < Back Next > Cancel

(*Diese Abbildung dient nur zu Referenzzwecken)

1. Auf der Karteikarte Video können Sie den gewünschten Codec aussuchen wie z.B. den XviD MPEG-4-Codec. Zur Bestätigung auf OK klicken.

Video Videoformat None None XviD MPEG-4 Codec Audioformat PCM Attribut: 44100 Hz 16 bit Stereo 1378 Kbps < Back Finish Cancel

(*Diese Abbildung dient nur zu Referenzzwecken)

1. Wenn Sie die Einstellungen Ihres eigenen Dateiformats verändern wollen, klicken Sie auf Ändern. Oder klicken Sie auf Entfernen, um das selbst erstellte, unerwünschte Dateiformat zu löschen.
2. Klicken Sie auf Übernehmen, um die Einstellung zu speichern, und verlassen die Dialogbox mit OK. Oder Sie drücken auf Abbrechen, um den Vorgang abzubrechen.

Hinweis:

1. Um die Länge der Aufnahmen und das Zielverzeichnis der Aufnahmen zu bestimmen, schauen Sie bitte in den Abschnitt Aufnahmeeinstellungen im Kapitel 7.
2. Die Codees werden nicht von AverMedia entwickelt. Daher kann AVerMedia nicht für das ordnungsgemäße Funktionieren der MPEG-4-Aufnahme garantieren.

4.1.4 Feineinstellung der Farbe und Anzeigequalität

Wenn Farbe oder Qualität der TV-Anzeige verstellt werden müssen, gehen Sie bitte wie folgt vor:

1. Klicken Sie die Konfiguration-Taste 📁 an und dann auf der linken Seite der Konfiguration-Dialogbox das Icon Analog-TV (oder Programme).

2. Wählen Sie die Option Farbeinstellung.

Configuration AVerTV Form Standbild Speicher Verschieden Telex AVerMediaA/00 PCI Digital-TV Analog-TV Falceinstellung Aufnahmeform FM Sound-Mixer Farbeinstellung Helligkeit 128 Kontrast 68 Fabron 0 Sättigung 64 Scharfe 0 Vorainstellungen Speichern Weikseinstellungen OK Abbrechen Übernehmen

(Diese Abbildung dient nur zu Referenzzwecken)

1. Dann können Sie die Schieber Helligkeit, Kontrast, Farbton, Sättigung und Schärfe bewegen, bis die Bildfarbe stimmt.

Speichern Sie Ihre Einstellungen mit Speichern ab. Das nächste Mal können Sie einfach Voreinstellungen anklicken, damit diese Einstellungen übernommen werden.

1. Wenn Sie wieder zu den Voreinstellungen zurückkehren wollen, klicken Sie bitte auf Werkseinstellungen.

4.1.5 Verbesserung der Videoqualität

Diese Funktion dient zur Rauschunterdrückung. Wählen Sie unten die passende Option aus.

• Verbesserung der Videoqualität aktivieren: Dient zur Optimierung der Videoqualität.
• Verbesserung der Videoqualität deaktivieren: Deaktiviert die Optimierung der Videoqualität.
• Automatische Verbesserung der Videoqualität: Automatische Optimierung der Videoqualität entsprechend der Größe der Bildanzeige.

Video Audio Wiedergabe Signalquelle Kanal aufwärts Kanal abwärts Kanalschleife 16-Kanal-Vorschau Standbild Konfiguration Programmierplan EPG Closed Caption Schlummern Skins Bild-in-Bild Hilfe 320x240 640x480 720x480 720x576 4:3 16:9 Frei Bildverhältnis beibehalten Vollbild Desktop Immer im Vordergrund Overscan Videoqualitätsverbesserung Aktivieren Videoqualitätsverbesserung Deaktivieren Videoqualitätsverbesserung Automatisch

4.2 Digitales Satellitenfernsehen

4.2.1 Sender scannen (Importieren einer Frequenztabelle)

Sie können jede beliebige Satellitenkanal-Datei (*.sdx) aus dem Internet herunterladen und in die Anwendung importieren. Anschließend führen Sie anhand dieser gespeicherten Frequenzen der neuesten digitalen Satellitenprogramme einen Programmsuchlauf durch.

1. Klicken Sie auf die Konfiguration-Taste und wählen Sie in der Dialogbox Konfiguration das passende AverMedia-Gerät auf der linken Seite aus.

Hinweis:

Vergewissern Sie sich bitte, dass Ihr Land/Region korrekt eingestellt ist

a. Wählen Sie zunächst das passende Avermedia-Gerät auf der linken Seite aus.
b. In der Liste Region/Land markieren Sie Ihr Land bzw. Region.
c. Klicken Sie auf Übernehmen, um die Einstellungen abzuspeichern.

Konfiguration AVerTV Form Standbild Speicher Verschieden Teletext AVerMedia A816 USB Digital-TV Analog-TV AM/FM Radio Geräl AVerMedia A816 USB Hybrid DVB-S Unterstützte Signale Analog-TV AM/FM Radio AIFSC DVB-T DVB-S DVB-C S-Video Composite/de Komponente Land / Fregion Taiwan Videcnorm S-Video: Standard Composite: Standard OK Abbrechen Übernehmen a b c

(*Diese Abbildung dient nur zu Referenzzwecken)

1. Markieren Sie dann Programme → Digital-TV.

Konfiguration AVerTV Form Standbild Speicher Verschieden Teletext AVerMedia A706 PCI Digital-TV Programme/K Farbeinstellun Aufnahmeform Aux-Eingang Sound-Mixer Programmliste Importieren ● Digital-TV ○ Digital-Radio Neu Entfernen Kopieren Programminformationen Programm Name Overscan: 0 Programmsuchlauf Erweitert OK Abbrechen Übernehmen

(Diese Abbildung dient nur zu Referenzzwecken)

1. Klicken Sie auf Neu, so dass die Dialogbox Programmliste erscheint. Geben Sie den gewünschten Namen ein und klicken auf OK.

Programmliste Programmlistenname Digital TV OK Abbrechen

1. Klicken Sie auf Importieren, die Import Dialogbox öffnet sich.

Importieren Datei zum importieren auswählen: Durchsuchen Importoptionen ✓ In Programmlaste importieren Eingang 1 ○ Am Ende der Programmlaste hinzufügen ● Duplikate überschreiben ✓ Programmamen überschreiben □ in die Satellitenfrequenzliste importier Amos 1 OK Abbrechen

(*Diese Abbildung dient nur zu Referenzzwecken)

1. Klicken Sie auf Durchsuchen, und die Dialogbox Öffnen erscheint.
2. Markieren Sie die gewünschten Senderdaten und klicken auf Öffnen.

1. Bestimmen Sie dann durch Auswahl der Importoptionen, wie die Datei importiert werden soll. Die Optionen werden unten erläutert.

In Programmliste importieren	Mit dieser Option werden die Programmdaten der importierten Datei zu der Programmliste des aktuellen Input-Eingangs hinzugefügt. Wenn diese Option aktiviert ist, können Sie die neu hinzugekommenen Programme empfangen, ohne hierfür einen Programmsuchlauf durchzuführen.
Am Listenende hinzufügen	Die importierten Programmdaten werden an das Ende der anwendungseigenen Programmliste hinzugefügt.
Überschreiben doppelter Programmdaten	Die Programmliste der Anwendung wird mit den importierten Programmdaten überschrieben, falls es sich um die gleichen Daten handelt.
Überschreiben des Programmnamens	Sind Programmdaten doppelt vorhanden, werden die alten Programmnamen durch die der importierten Daten ersetzt.
Importieren in Frequenztabelle des Satelliten	Bei dieser Option werden die Frequenzen der importierten Datei in der Frequenztabelle des eingestellten Satelliten abgespeichert.

Hinweis: Um die neuesten Programmdaten zu erhalten, sollten Sie In Frequenztabelle des Satelliten importieren auswählen und dann einen neuen Programmsuchlauf durchführen. Die in der importierten Datei enthaltenen Programmdaten sind nicht unbedingt die aktuellsten.

1. In diesem Beispiel wird nur In Frequenztabelle des Satelliten importieren ausgewählt und dann der Name des betreffenden Satelliten in der Liste markiert. Klicken Sie auf OK.
2. Überprüfen Sie anschließend die LNB-Konfiguration. Weitere Einzelheiten hierzu finden Sie unter 3.2.2 Programmsuchlauf von digitalen Satellitensendern
3. Klicken Sie dann auf Programmscan, um den Suchvorgang zu beginnen.
4. Klicken Sie auf Anwenden, um die gescannten Sender abzuspeichern.

Konfiguration AVerTV Form Standbild Speicher Verschieden Teletext AVerMedia A706 PCI Digital-TV Programme/K Farbeinstellun Aufnahmeform Aux-Eingang Sound-Mixer Programmlste Satellite Importieren Neu Entfernen Kopieren Digital-TV Digital-Radio Programminformationen Pro... Name 1 AL-ALAM 2 Service 2 3 KUWAIT SPACE CHANNEL 4 IRIB3 5 SHANGRI-LA TV 6 Hallmark Asia NTSC T 7 RIK 8 ALPH 9 SIG Overscant: Programmsuchlauf Enweitert OK Abbrechen Übernehmen

(Diese Abbildung dient nur zu Referenzzwecken)

☑ Hinweis: Alle Programme werden automatisch in zwei Kategorien aufgeteilt (Digital-TV und Digital-Radio). Wählen Sie Digital-TV, um Fernschprogramme anzusehen, bzw. Digital-Radio zum Radio hören.

4.2.2 Sender scannen (Manuelles Hinzufügen von Frequenzen)

Falls Sie nicht bereits vorhandene Daten von Satellitensender importieren wollen, können Sie neue Frequenzen auch einzeln hinzufügen.

1. Klicken Sie auf die Taste Konfiguration 📁 und wählen Sie in der Dialogbox Konfiguration das passende AverMedia-Gerät auf der linken Seite aus.

Hinweis:

Vergewissern Sie sich bitte, dass Ihr Land/Region korrekt eingestellt ist.

a Wählen Sie zunächst das passende Avermedia-Gerät auf der linken Seite aus.
b In der Liste Region/Land markieren Sie Ihr Land bzw. Region.
c Klicken Sie auf Übernehmen, um die Einstellungen abzuspeichern.

Konfiguration AVerTV Form Standbild Speicher Verschieden eletext AVerMedia HC82 Exp Geraß AVerMedia HC82 Express-Card Hybrid Analog/DVBT Unterstützte Signale Analog-TV AM/FM Radio ATSC DVB-T DVB-S DVB-C S-Video Composite die Komponente Land / Region Taiwan b Videonorm S-Video: Standard Composite: Standard c OK Abbrechen Übernehmen

(*Diese Abbildung dient nur zu Referenzzwecken)

1. Wählen Sie dann Digital-TV.
2. Klicken Sie neben dem Namen des Satelliten, für den Sie neue Frequenzen hinzufügen wollen, auf Bearbeiten. Die Dialogbox Satelliteninformation erscheint.
3. Geben Sie die korrekte Frequenz, FEC, Symbolrate und Polarisation an.

Frequenz(KHz): 3700000 Symbolate: 0 FEC: Auto Polarisation: ● Horizontal ○ Vertikal

1. Klicken Sie auf Einfügen.
2. Wenn Sie weitere Frequenzen hinzufügen wollen, wiederholen Sie die Schritte 1 bis 4.

3. Überprüfen Sie anschließend die LNB-Konfiguration. Weitere Einzelheiten hierzu finden Sie unter 2.2.1 Programmsuchlauf von digitalen Satellitensendern.

4. Mit OK verlassen Sie die Dialogbox.

5. Markieren Sie unter dem Digital-TV-Icon Programme und klicken auf Programmsuchlauf, damit die Programmdaten eingelesen werden.
6. Klicken Sie auf Anwenden, um die gescannten Sender abzuspeichern.

4.2.3 Frequenzen bearbeiten oder entfernen

Sie können unerwünschte Frequenzen bearbeiten oder löschen, falls die Daten nicht stimmen.

1. Wählen Sie dann Digital-TV.

2. Klicken Sie neben dem Namen des Satelliten, für den Sie neue Frequenzen hinzufügen wollen, auf Bearbeiten. Die Dialogbox Satelliteninformation erscheint.

3. Dann gehen Sie wie folgt vor:

Bearbeiten einer einzelnen Frequenz	Wählen Sie die gewünschte Frequenz. Ändern Sie die Daten (z.B. Frequenz oder FEC) ab und klicken Sie auf Ändern.
Löschen einer einzelnen Frequenz	Wählen Sie die Frequenz aus, die Sie löschen wollen, und klicken auf die Taste Entfernen in der linken unteren Ecke.
Löschen der gesamten Frequenztabelle	Klicken Sie auf die Taste Entfernen in der rechten oberen Ecke.

1. Mit OK verlassen Sie die Dialogbox.

4.2.4 Einzelscan oder Frequenzbereichscan (Für erfahrene Anwender)

1. Klicken Sie auf Erweitert in der unteren rechten Ecke des Abschnitts Programminformationen. Dann erscheint die Dialogbox Erweiterte Programmkonfiguration.

2. Falls Programme/Frequenzen in der Programmliste fehlen, wählen Sie Einzelfrequenz oder Frequenzbereich scannen.

3. Geben Sie den korrekten Input-Eingang, Polarisation, Frequenz und Symbolrate an.

4. Klicken Sie dann auf Scannen.

5. Nach dem Scannen werden neue aktive Sender/Programme gespeichert und auf der linken Seite der Dialogbox aufgelistet.

6. Klicken Sie auf OK, um das Suchergebnis abzuspeichern..

7. Klicken Sie auf Anwenden, um die gescannten Sender abzuspeichern.

Scan-Parameter Alle Frequenzen Einzelfrequenz Frequenz:(KHz) 533000 Bandbreite:(MHz) 6 Scannen

☑ Hinweis: Das Scannen des Frequenzbereiches kann einige Minuten dauern. Bitte haben Sie Geduld.

4.2.5 Individuelle Einstellungen für Videoaufnahme

Um die Einstellungen für Videoaufnahme Ihren Anforderungen anzupassen, gehen Sie wie folgt vor:

1. Klicken Sie auf die Schaltfläche Konfiguration und im Dialogfeld Konfiguration auf das Symbol Digital-TV im linken Feld.
2. Wählen Sie die Option Aufnahmeformat aus.
3. Wählen Sie den Aufnahmetyp. In der Voreinstellung werden Audio- und Videosignale im MPEG II-Format aufgenommen. Für reine Audioaufnahmen wählen Sie Nur Audio.

Konfiguration AVerTV Form Standbild Speicher Verschieden Teletext AVerMedia HC82 Exp Digital-TV Farbeinstellun Aufnahmetform Analog-TV AM/FM Radio Sound-Mixer Format : MP4 Video : Durchschnittliche Video Bitrate : 2000 Kbps Maximale Video Bitrate : 2000 Kbps Entropy Coding Mode : CAVLC DownScale Mode : Fix to 320x240 Audio : Abtastfrequenz : 48 KHz Audioqualität : 160 Kbps Format Quelformat (MP2/MP4) Nur Audio MP4-H.264 Andere iPod Neu Modifizieren Ersteinen OK Abbrechen Übernehmen

(Diese Abbildung dient nur zu Referenzzwecken)

1. Klicken Sie auf Neu, so dass die Format-Dialogbox erscheint. In dem Format-Tab wählen Sie das gewünschte Dateiformat und geben in die Textbox den gewünschten Namen ein. Klicken Sie dann auf Weiter

Format Formatname: MP4-H.264 Videonorm: Videoformat MPEG 1 SVCD WAV MPEG 2 DVD WMV VCD AVI WMA MP4-H.264 < Back Next > Cancel

(*Diese Abbildung dient nur zu Referenzzwecken)

1. Im Dialogfeld Video können Sie das Videoformat und das Audioformat einstellen. Die Einstellmöglichkeiten im Dialogfeld Video sind unterschiedlich, je nachdem, welches Videoformat Sie gewählt haben.

Video Videoformat Profit: Baseline Ebene: Auto Videogroße: Durchschnittliche Video Bitrate: 2000 Kbps Maximale Video Bitrate: 2000 Kbps Entropy Coding Mode: CAVLC DownScale Mode: Fixed to 320x240 Audioformat Abtastfrequenz: 48 KHz Audioqualität: 160 Kbps Nur Audio < Back Finish Cancel

(*Diese Abbildung dient nur zu Referenzzwecken)

1. Klicken Sie auf Finish, um die Einstellungen zu speichern. Oder Sie drücken auf Abbrechen, um den Vorgang abzubrechen.

2. Wenn Sie die Einstellungen Ihres eigenen Dateiformats verändern wollen, klicken Sie auf Ändern. Oder klicken Sie auf Entfernen, um das selbst erstellte, unerwünschte Dateiformat zu löschen.

Information:

Videodateiformat Beschreibung
MPEG-2	Videos, die als MPEG-2-Datei komprimiert werden, bieten sehr hochwertige Bildqualität und Klang in CD-Qualität. Das MPEG-2-Format cignet sich bestens für Videodateien, die als DVD-ROM auf einem Computer abgespielt oder als qualitativ hochwertige Videos per E-Mail versendet werden sollen.
MP4-H.264	Videos, die mit dem MPEG-4-Standard komprimiert wurden, sind zwei bis drei Mal so effizient wie MPEG-2. Dieses Format kann für eine Vielzahl von Programmen oder Netzwerken und Systemen wie HD-DVD, Digitales TV, Broadcast- und Streaming-Anwendungen verwendet werden.
Nur Audio	Komprimieren Sie Audio im MPEG-2-Format.
iPod	Videoformat auf Basis des H.264-Standards, jedoch mit einer kleineren Video-Bitrate. Das Format ist mit iPod kompatibel.

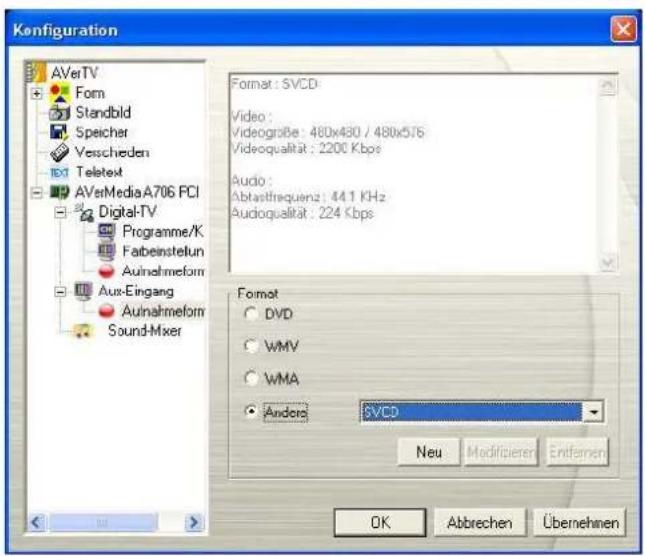

— Externe Videoquelle—

1. Klicken Sie auf die Setup-Taste und dann in der Setup-Dialogbox auf das Icon Aux-Eingang auf der linken Seite.
2. Wählen Sie die Menüoption Aufnahmeformat aus.
3. Wählen Sie nun das Videoformat in welchem die Aufnahme abgespeichert warden soll.
4. Sie können die Standarteinstellung wählen oder mit der Option "Andere" ihr eigenes Format erstellen

Configuration AVerTV Form Standbild Speicher Verschieden Textext AVerMediaA706 PCI Digital-TV Programme/K Farbeinstelun Ausnahmeform Aux-Eingang Ausnahmeform Sound-Mixer Format: SVCD Video: Videograße: 480x430 / 480x576 Videoqualität: 2200 Kbps Audio: Abtastfrequenz: 44.1 KHz Audioqualität: 224 Kbps Format DVD WMV WMA Andere SVCD Neu Modifizierer Entfernen OK Abbrechen Übernehmen

(*Diese Abbildung dient nur zu Referenzzwecken)

1. Wählen sie Neu und das Fenster für das Format erscheint. Entscheiden Sie sich hier für ihr gewünschtes Format und geben Sie ihrem Format einen Namen.

Format Formatname: MPEG1-1 Videonorm: Nur Signale von Videoform MPEG 1 SVCD WAV MPEG 2 DVD WMV VCD AVI WMA MP4-H.264 < Back Next > Cancel

(*Diese Abbildung dient nur zu Referenzzwecken)

1. In der Dialogbox für Video können sie zusätzlich die Videogröße und die Abtastfrequenz einstellen.

Video Videoformat Videogroße: 320x240 / 384x288 Videoqualität: 1152 Kbps Benötigt 504 MB pro Audioformat Abtastfrequen: 44.1 KHz Audioqualität: 224 Kbps Benötigt 98 MB pro < Back Finish Cancel

(*Diese Abbildung dient nur zu Referenzzwecken)

1. Wenn sie die Einstellungen für ihr eigenes Dateiformat ändern wollen klicken sie auf Modifizieren. Oder klicken Sie auf Entfernen wenn sie das erstellte Format löschen möchten.
2. Klicken sie auf Übernehmen umd die Änderungen zu speichern und OK um die Dialogbox zu beenden. Um die Aktion abzubrechen klicken sie auf Abbrechen.

Anpassen der Qualität der externen Videoquelle

1. Klicken Sie auf die Setup-Taste und dann in der Setup-Dialogbox auf das Icon Aux-Eingang auf der linken Seite.
2. Dann können Sie die Schieber Helligkeit, Kontrast, Schattierung und Sättigung bewegen, bis die Bildfarbe stimmt.

Speichern Sie Ihre Einstellungen mit Speichern ab. Das nächste Mal können Sie einfach Bevorzugte Einstellungen anklicken, damit diese Einstellungen übernommen werden.

1. Wenn Sie wieder zu den Voreinstellungen zurückkehren wollen, klicken Sie bitte auf Werkseinstellungen.

Hinweis: Um die Länge der Aufnahmen und das Zielverzeichnis der Aufnahmen zu bestimmen, schauen Sie bitte in den Abschnitt Aufnahmeeinstellungen im Kapitel 7.

4.2.6 Die EPG-Funktion

Der Elektronische Programmführer, engl. Electronic Program Guide (EPG), ist ein Service, der Ihnen Einsicht in das Fernsch- bzw. Radioprogramm der ganzen Woche erlaubt. Wenn es in Ihrem Land/Region EPG-Service gibt, klicken Sie einfach auf die Taste EPG EPG, um das EPG-Fenster aufzurufen.

Wählen Sie zuerst das gewünschte Programm aus der Programm-Liste aus; das EPG-Fenster zeigt die Termine einer Woche an. In der rechten Fensterhälfte können Sie weitere Informationen wie Programmnamen, Sendezeit und Beschreibung des Programms einsehen.

Weiterhin kann die TV-Anzeige beim Senderwechsel Informationen zum aktuellen und dem nächsten Programm anzeigen.

13:00 5.DiMo 6.HTV 7.FTV 8.FTV-1 9.FTV-2 10.TTV 11.CTS 12.CTS-1 13.CTS-2 NEWS English Learning NEWS Traveling How to cook Friends ① City Life Entertainment ② NEWS Fenselsendung Zeit Status: Tyo Klassifikation Beschreibung

TASTE

1 Das aktuelle Programm

2 Die Sendung wird zu der voreingestellten Zeit aufgenommen.

Über das EPG-Fenster können Sie auch einen Termin zum Ansehen oder Aufnehmen von Programmen einstellen. Wählen Sie einfach Ihre bevorzugten Sender aus und klicken auf die Aufnahme-Taste oder die Aktive TV-Anwendung-Taste. Das System wird Ihren Befehl pünktlich ausführen.

Wenn Sie die neuesten Programmtermine empfangen wollen, klicken Sie auf die Taste Update.

Klicken Sie auf 📄, um die EPG-Liste nach Zeit oder Kanal zu ordnen.

4.2.7 Feineinstellung der Farbe und Anzeigequalität

Wenn Farbe oder Qualität der TV-Anzeige verstellt werden müssen, gehen Sie bitte wie folgt vor:

1. Klicken Sie die Konfiguration-Taste 📄 an und dann auf der linken Seite der Konfiguration-Dialogbox das Icon Digital-TV.

2. Wählen Sie die Option Farbeinstellung.

Configuration AVerTV Form Standbild Speicher Verschieden Teleflex AVerMedia A/00 PCI Digital-TV Programme/K Falbeinstellung Aufnahmeform Analog TV FM Bound-Mixer Farbeinstellung Helligkeit 750 Kontrast 10000 Falcon 0 Sättigung 10000 Schäfte 5000 Vorainstellungen Speichern Weikseinstellungen OK Abbrechen Übernehmen

(Diese Abbildung dient nur zu Referenzzwecken)

1. Dann können Sie die Schieber Helligkeit, Kontrast, Schattierung und Sättigung bewegen, bis die Bildfarbe stimmt.

Speichern Sie Ihre Einstellungen mit Speichern ab. Das nächste Mal können Sie einfach Bevorzugte Einstellungen anklicken, damit diese Einstellungen übernommen werden.

1. Wenn Sie wieder zu den Voreinstellungen zurückkehren wollen, klicken Sie bitte auf Werkseinstellungen.

4.2.8 Aktivieren der Untertitel-Funktion

Wenn vom Sender Untertitel angeboten werden, können Sie diesen wie folgt anzeigen lassen:

Klicken Sie mit der rechten Maustaste auf den TV-Bildschirm, gehen auf Untertitel und wählen die gewünschte Sprache aus.

Sie können den Untertitel wieder ausblenden, indem Sie auf Untertitel zeigen und Schließen wählen.

4.3 Programmgruppen hinzufügen und löschen

Wenn Sie eine Sendergruppe wählen, können Sie nur zwischen den Sendlern dieser Gruppe umschalten, wenn Sie die Taste Sender hoch/runter drücken. Wenn Sie eine neue Programmgruppe hinzufügen oder löschen wollen, gehen Sie wie folgt vor:

Neue Programmgruppe hinzufügen:

1. Klicken Sie auf die Schaltfläche Konfiguration und im Dialogfeld Konfiguration auf das Symbol Analog-TV oder Programme im linken Feld.

2. Klicken Sie auf Neu, und die Dialogbox Programmliste erscheint (wie rechts abgebildet).

Programmliste Programmlisternane My Favorite OK Abbrechen

1. Geben Sie einen Gruppennamen ein und klicken auf OK.

2. Klicken Sie auf Programmscan und auf Ja, um den Scanvorgang fortzusetzen.

3. Verfügbare Sender werden in der Programmliste aufgeführt; unerwünschte Programme können Sie löschen, indem Sie das dazugehörige Häkchen wegklicken.

Programminformationen Programm Name ✓ 1 □ 2 ✓ 3 □ 4

1. Durch Klicken auf Übernehmen werden die neuen Einstellungen übernommen; klicken Sie dann auf OK, um die aktuelle Dialogbox zu verlassen. Oder Sie klicken auf Abbrechen, wenn Sie die vorigen Einstellungen beibehalten wollen.

ODER,

Wenn Sie nicht bei jedem Erstellen einer neuen Sendergruppe/Programme scannen wollen, verwenden Sie die Kopier-Funktion.

1. Aus der Programm-Liste wählen Sie die Gruppe aus, die Sie kopieren wollen.

2. Klicken Sie auf Kopierenn, und die Dialogbox Programmliste erscheint.

1. Geben Sie den gewünschten Namen ein und klicken dann auf OK.

2. Schließlich entfernen Sie die Häkchen hinter den unerwünschten Kanälen.

Programmgruppe entfernen:

1. Klicken Sie auf die Schaltfläche Konfiguration und im Dialogfeld Konfiguration auf das Symbol Analog-TV oder Programme im linken Feld.

2. Markieren Sie in der Programmliste den Namen der Gruppe, die Sie löschen wollen.

3. Klicken Sie auf Entfernen, um die markierte Gruppe zu entfernen.

4.4 Auswählen eines Fernsehsenders/digitalen Radiosenders

Es gibt drei Möglichkeiten, zwischen Fernseh/Radiosendern auszuwählen:

◆ Klicken Sie so oft auf die Tasten Sender hoch/runten (in dem

Fernsehschirm oder dem Bedienungsfeld), bis Sie den gewünschten Sender gefunden haben.

◆Klicken Sie auf 1, um das Numerische Tastenfeld zu öffnen (wie rechts abgebildet). Geben Sie dann über die Zahlentasten die gewünschte Senderummer ein.

ODER,

◆Klicken Sie auf die Taste Programmliste - das Programmfeld erscheint. Wählen Sie zuerst die gewünschte Sendergruppe aus der Liste aus und klicken dann den gesuchten Sender an.

AVerMedia Name 1 AL ALAM 2 Service 2 3 KUWAIT SPACE CHANNEL 4 IRIB 3 5 SHANGPI-LA TV 6 Hallmark Asia NT SC T 7 RIK 8 ALPH 9 SHG 10 AL TG 11 MEGA DVB-S

(*Diese Abbildung dient nur zu Referenzzwecken)

☑ Hinweis: Gesperrte Sender (z.B. nicht jugendfreie Sender) werden durch roten Text signalisiert. Wenn Sie die Filtertaste rechts unten auf der Programmanzeige anklicken, versteckt der Computer sämtliche kostenpflichtigen Sender in der Programmliste.(Filterfunktion ist nur bei Digitalfernsehen aktiv.)

4.5 Hinzufügen und Löschen von Programmgruppenlisten

Wenn Sie auf den Knopf im unteren rechten Bereich des Bedienfeldes klicken, ändert sich die Anzeige von der Programmliste zu Programmgruppenliste.

AVMerMedia DVB-S 1. AL ALAM 2. Service 2 3. KUWAIT SPACE CHANNEL 4. IRIB3 5. SHANGRI-LA TV 6. Palimek Aga NTSET 7. PIK 8. ALPH 9. SIG 10. ALTG 11. MEGA DVB-S

(*Diese Abbildung dient nur zu Referenzzwecken)

Zum Ändern oder Modifizieren von Gruppenlisten:

1. Klicken Sie auf das Symbol für Einstellungen im unteren rechten Bereich des Bedienfeldes. Hier können Sie die Einstellungen für die Programmgruppen vornehmen.
2. Die gesperrten Sender finden Sie auf der linken Seite des Fensters in den Programmgruppeneinstellungen.
3. Um eine neue Gruppe zu erstellen klicken Sie bitte auf den Button für Neu. Um eine Gruppe aus der rechten Anzeige zu entfernen wählen Sie bitte (die Standardeinstellung lautet "Neue Gruppe" Änderungen in ähnliche Gruppennamen sind möglich).
4. Wählen Sie den gewünschten Sender aus und fügen Sie ihn durch den ▶ Button der Programmgruppenliste bei. Wenn Sie den Sender entfernen wollen klicken Sie bitte auf den ▶ Button.

AVerMedia Pro... Name 1 AL-ALAM 2 NILE NEWS 3 KUWAIT SP 4 IRIB3 5 AL EMARA 6 STTELEPO 7 APTIN Feed 8 NILE NEWS 9 AL-ALAM 10 KUWAIT SP 11 IRIB3 12 AL EMARA 13 NILE NEWS New Group 2'NILE NEWS

(*Diese Abbildung dient nur zu Referenzzwecken)

1. Klicken Sie auf den √ Button um die Einstellungen zu speichern. Zum Abbrechen wählen Sie ✗.

4.6 Lautstärke einstellen

Im TV-Bedienungsfeld klicken Sie auf den Lautstärke-Regler und ziehen ihn mit der Maus, um den Ton lauter oder leiser zu stellen. Die Lautstärke können Sie auch mit den Taste + / - des numerischen Tastenfeldes einstellen.

4.7 Name oder Beschreibung eines Senders eingeben

Einen Sendernamen oder eine Beschreibung geben Sie wie folgt ein:

1. Klicken Sie auf die Schaltfläche Konfiguration und im Dialogfeld Konfiguration auf das Symbol Analog-TV oder Programme im linken Feld.
2. In der Kolumne Name gehen Sie per Doppelklick auf die Textbox des Senders, dem Sie einen Namen oder eine Beschreibung zuordnen wollen.
3. Geben Sie Sendername oder Beschreibung ein und drücken dann auf Enter.
4. Klicken Sie auf Übernehmen, um die Einstellung zu speichern und verlassen die Dialogbox mit OK.

Programminformationen Programm Name ✓ 1 CTS- ✓ 2 CTS-Edu ✓ 3 CTS-News ✓ 4 ✓ 5 ✓ 6 ✓ 7 ✓ 8 ✓ Overscan: 12 Programmsuchlauf Erweitert

4.8 Ändern des Namens einer Programmliste

Sie können den Namen einer Programmliste natürlich ändern. Um eine Programmliste umzubenennen, gehen Sie wie folgt vor:

1. Klicken Sie auf die Schaltfläche Konfiguration und im Dialogfeld Konfiguration auf das Symbol Analog-TV oder Programme im linken Feld.
2. Klicken Sie Erweitert in der unteren rechten Ecke des Abschnitts Programminformationen. Dann erscheint die Dialogbox Erweiterte Programmkonfiguration.

Programinformationen Pro... Name 23 24 25 26 27 28 29 30 31 Overscan: 12 Programmsuchlauf Erweitert

1. Geben Sie den gewünschten Namen in die Textbox Name von Programmliste ein.

Programmlistenname Analog TV

1. Klicken Sie auf Übernehmen, um die Einstellung zu speichern, und verlassen die Dialogbox mit OK. Oder Sie drücken auf Abbrechen, um den Vorgang abzubrechen.

4.9 Entfernen unerwünschter Sender

Unerwünschte Kanäle können Sie in Ihrer Kanalliste so deaktivieren:

1. Klicken Sie auf die Schaltfläche Konfiguration und im Dialogfeld Konfiguration auf das Symbol Analog-TV oder Programme im linken Feld.

2. Klicken Sie Erweitert in der unteren rechten Ecke des Abschnitts Programminformationen. Dann erscheint die Dialogbox Erweiterte Programmkonfiguration.

Programinformationen Pro... Name 23 24 25 26 27 28 29 30 31 Overscan: 12 Programmsuchlaut Erweitert

(*Diese Abbildung dient nur zu Referenzzwecken)

1. In dem Abschnitt Programminformation markieren Sie den unerwünschten Sender und klicken dann auf Entfernen. Dieser Sender wird entfernt, d.h. Sie können auf diese Programme nicht mehr zugreifen.

Erweiterte Programmkonfiguration Programmlistenname Analog TV Programminformationen + 1 CTV + 2 FTV + 3 PTV + 4 CTV-1 + 5 CTV-2 + 6 + 7 + 8 + 9 + 10 + 11 + 12 + 13 + 14 + 15 + 16 Übernehmen Entfernen Aktivieren Kanat: 4 Name: CTV-1 Frequenz: 67250 Videonom: NTSC Feineinstellung: 0 srsuchlauf über alle Frequi OK Abbrechen

(*Diese Abbildung dient nur zu Referenzzwecken)

ODER,

Wenn Sie einen bestimmten Sender nur überspringen wollen, gehen Sie wie folgt vor:

1. Markieren Sie zuerst den unerwünschten Kanal in dem Abschnitt Programminformation.

2. Entfernen Sie das Häkchen aus der Box Aktivieren, damit Sie diesen Sender nicht mit den Tasten Sender hoch/runter einschalten können.

√ Aktivieren

1. Der Sender erscheint aber immer noch in der Programmliste. Wenn Sie später den Sender doch noch einmal empfangen wollen, markieren Sie einfach das Kästchen Aktivieren.

4.10 Benutzen der Overscan-Funktion

Bei manchen Sndern erscheinen verzerrte Linien oder schwarze Bereiche an dem oberen, seitlichen oder unteren Bildschirmrand. Diese grafischen Störungen werden vom Quellsignal verursacht und können mit der Funktion Overscan kaschiert werden.

So blenden Sie die Ränder des Bildes aus:

- Rechtsklicken Sie auf den TV-Monitor und wählen Sie Overscan, um diese Funktion zu aktivieren.

ODER,

Video Audio Wiedergabe Signaquelle 320x240 640x480 720x480 720x576 4:3 16:9 Frei Vollbild Desktop Immer im Vordergrund Overscan Videorahnen Bildverhältnis beibehalten Kanal aufwärts Kanal abwärts Kanalschlefe 16-Kanal-Vorschau Standbild Configuration Programmierplan EPG Schlummern Skins Bild-in-Bild

- Klicken Sie auf die Schaltfläche Konfiguration und im Dialogfeld Konfiguration auf das Symbol Analog-TV oder Programme im linken Feld. Aktivieren Sie Overscan und geben eine passende Zahl an (0\~50).

Kenfiguration AVeTV Form Standbild Speicher Verschieden Teleist AVEMediaA700 PCI Digital-TV Programme/K Forbeinstellung Aufnahmeform Analog TV FM Sound-Mixer Programmlite TV Importieren ● Digital-TV Neu Entleinen Kopieren ○ Digital-Radio Programminformationen Programm Name 1 AL ENARAT 2 NILE NEWS 3 PRESS TV PFOMO 4 AL-ALAM 5 KUWAIT SPACE CHANNEL 6 IFIE3 7 AsidPacific 8 OPTN1.SVW_443074827430 □ Overscan: 12 Programmsuchlauf Eweiter! OK Abbrechen Übernehmen

(Diese Abbildung dient nur zu Referenzzwecken)

Den Unterschied sehen Sie hier:

Vor Verwendung der Overscan-Funktion

Nach der Overscan-Funktion

4.11 16-Kanal-Vorschau

Die 16-Kanal-Vorschau zeigt 16 Fernsehprogramme gleichzeitig auf dem Bildschirm an. Sie erkennen, welche Fernsehprogramme zur Zeit auf diesen Sendlern laufen.

Kanalvorschau:

1. Klicken Sie auf öffnen.

, um das Numerische Tastenfeld zu

1. Klicken Sie auf die Taste 16-Kanal-Vorschau.

2. Der Bildschirm füllt sich allmählich mit 16 Programmen, beginnend mit dem aktuell gewählten Programm.

16-Kanal-Vorschau

1. Wählen Sie einen Sender aus und drücken die Taste "5" auf der Fernbedienung, damit nur dieser Sender weiter übertragen wird. Wenn Sie weitere Sender aufrufen wollen, drücken Sie einfach die C-Taste der Tastatur.

2. Wenn ein Programm auf dem TV-Bildschirm gezeigt werden soll, wählen Sie einen beliebigen der 16 Kanäle per Doppelklick aus, oder markieren ihn mit den Pfeiltasten ↑,↓, ←, oder → der Tastatur und drücken dann Enter. Dieses Programm wird dann gezeigt.

3. Wahlweise klicken Sie auf die rechte Maustaste oder drücken auf ESC, um zum ursprünglich ausgewählten Fernschsender zurückzukehren.

4.12 Ändern der OSD-Eigenschaften

1. Klicken Sie auf die Konfiguration-Taste und in der Dialogbox Konfiguration das Form-Icon auf der linken Seite an.
2. Auf dieser Seite können Sie Menü-Effekt einstellen (Einblenden/Ausblenden), die Geschwindigkeit der Marquee einstellen (LCD-Geschwindigkeit) oder die Erscheinung von TV-Bildschirm und Bedienungssoberfläche (Oberflächen) ändern.
3. Anschließend wählen Sie OSD. Auf dieser Seite können Sie das TV System aus der Drop-Down Liste für verschiedene Displayanzeigen auf dem TV Monitor auswählen. Farbeinstellungen können ebenso vorgenommen werden (Text, Rand, Hintergrund).
4. Klicken Sie auf Übernehmen, um die Einstellung zu speichern, und verlassen die Dialogbox mit OK. Oder Sie drücken auf Abbrechen, um den Vorgang abzubrechen.

Konfiguration AVerTV Form OSD Standbild Speicher Verschieden Teletext AVerMedia HC82 Exp OSD Konfiguration Analog-TV Kanal Videonom Audio system Audiomodus umschalten Lautstärke Dauer : 4.0 Sekunden OSD-Farbe Text: Fand: Hintergrund: Channel Information iomodus umschalten - Lautstärke + OK Abbrechen Übernehmen

(Diese Abbildung dient nur zu Referenzzwecken)

4.13 Signalquelle wechseln

Sie können die Signalquelle auf zwei Arten wechseln:

• Wollen Sie zwischen Fernseh-, Radio- und externen Videosignalen wechseln, klicken Sie auf die Taste Radioquelle oder Videoquelle auf dem Bedienungsfeld.
• Klicken Sie die linke Hälfte des Bedienungsfelds mit der rechten Maustaste an, so dass ein Popupmenü erscheint. Dort wählen Sie die gewünschte Signalquelle aus.

Kanal 4 10:25.09 Analog-TV Composite 5-Video UKW-Radio DVB-5 DVB-SRadio Wiedsholen

4.14 Soundsteuerung (Optional)

Klicken Sie zuerst auf die Konfiguration-Taste und dann in der Dialogbox Konfiguration auf das Sound-Mixer-Icon auf der linken Seite.

Diese Funktion bietet ein breites Angebot an Soundeffekten wie „Dolby Surround“, „Incredible Mono“ und „Incredible Stereo“. Sie können auch mit Schiebern die Stärke von „Stereo“, „Bass“ und „Höhen“ einstellen.

Berücksichtigen Sie bitte dass diese Funktion nur bei analogen Signalen angewendet werden kann, wie z.B. Analogfernsehen, FM-Radio etc.

Configuration AVetTV Form Standbild Speicher Verschieden Telelet AVetMediaA700 PCI Digital-TV Analog TV FM Sound-Mixer Soundeffekt Effekt-Misch® Keino Stereo 0 Bass 0 Höhen 0 OK Abbrechen Übernehmen

(Diese Abbildung dient nur zu Referenzzwecken)

Kapitel 5 AM/FM Radio

Wenn das von Ihnen gekaufte Produkt über eine Fernbedienung verfügt, drücken Sie mehrmals die Taste Sleep auf der Fernbedienung.

5.1 Tasten für AM/FM Radio

Klicken Sie auf die Taste AM/FM Radio, um Ihren Lieblingssender zu hören. Benutzen Sie die folgenden Button für die Auswahl der AM/FM-Radio Programme, Lautstärkenänderungen, FM-Radio Sendersuchlauf, AM/FM-Radioaufnahme und vieles mehr.

Wollen Sie zur aktuellen Fernschübertragung zurückkehren, klicken Sie auf die Taste Videoquelle.

Channel 1 89.75 FM 89.75 CH 1 2 3 4 5 6 7 8 9 0 10 2 3 4 5 7 9 10 11 12 13 14 15 16 17 18

1.	Signalstatus / Wiederholtes Abspielen aktivieren oder deaktivieren	14.	Wiedergabeliste
2.	Signalstärke	15.	Numerisches Feld zeigen/ausblenden
3.	Zurückspulen	16.	Videoquelle
4.	Kanalschlcife	17.	Aufnchmen
5.	16 Kanal Vorschau	18.	TimeShift / Pause
6.	Kanal hoch/runter	19.	Nächste Aufnahme
7.	Stummschaltung	20.	Vorherige Aufnahme
8.	Konfiguration	21.	Stopp
9.	Vor	22.	Abspielen / Pause
10.	Radioquelle	23.	Lautstärke
11.	Programmliste	24.	Hilfe
12.	Audiomodus	25.	Zifferntasten
13.	Scheduler	26.	Wiedergabe-Suche

5.2 Automatisches Scannen von Radiokanälen

Wenn Sie die Anwendung AM/FM Radio zum ersten Mal aufrufen, führen Sie am besten einen automatischen Suchlauf (Auto Scan) durch, mit dem aktive Radiosender an Ihrem Standort gesucht und gespeichert werden.

Automatisches Scannen von AM/FM-Radiosendern:

1. Klicken Sie auf die Konfiguration-Taste und in der Dialogbox Konfiguration das FM-Radio-Icon auf der linken Seite an.

2. Klicken Sie auf Neu, so dass die Dialogbox Programmliste erscheint. Geben Sie den gewünschten Namen ein und klicken auf OK.

Hinweis: Das System ordnet einen voreingestellten Namen (AM/FM-Radio) zu, falls Sie vor dem Scanvorgang keine neue Programmliste erstellen.

Programmliste Programmlistenname FM-Radio OK Abbrechen

1. Klicken Sie auf Scannen. Alle aktiven Sender werden automatisch eingelesen und gespeichert.

2. Das Scannen beenden Sie mit Stop.

3. Klicken Sie auf Übernehmen, um die Einstellung zu speichern, und verlassen die Dialogbox mit OK. Oder Sie drückeln auf Abbrechen, um den Vorgang abzubrechen.

5.3 Manuelles Scannen von bestimmten AM/FM-Sendern

Anstatt nach allen Sendern zu suchen, können Sie auch manuell nach nur einem oder mehreren Sendern suchen. Gehen Sie hierzu folgendermaßen vor.

So scannen Sie erneut bestimmte FM-Radiosender:

1. Klicken Sie auf die Konfiguration-Taste und in der Dialogbox Konfiguration das FM-Radio-Icon auf der linken Seite an.

2. Geben Sie die Senderfrequenz in die Textbox ein, auf der Sie das Scannen beginnen wollen.

Kanalsuche Suchlaufschr 0.01 0.05 0.1 MHz << >> 87.50 MHz Scannen Speichern

(Diese Abbildung dient nur zu Referenzzwecken)

1. Wählen Sie 0.01 MHz, 0.05 MHz oder 0.1 MHz als Suchschrittgröße.

2. Klicken Sie auf «, um von der ausgewählten Senderfrequenz aus weiter oben zu scannen, oder auf », um weiter unten zu scannen. Der Scanvorgang stoppt, wenn die Anwendung die nächste AKTIVE FM-Frequenz findet.

3. Oder klicken Sie auf ☐ oder ☑ um mit ansteigender / fallender Frequenz nach Ihrem gewünschten Sender zu suchen.
4. Klicken Sie auf die Taste Modifizieren, wenn Sie die neu gescannte Frequenz behalten wollen.

5.4 Senderwahl

Um einen Kanal auszuwählen:

1. Klicken Sie, um das Numerische Tastenfeld zu öffnen.

2. Möglichkeiten, einen Sender einzugeben:

3. Geben Sie die Sendernummer über die Numerischen Tasten ein.

4. Klicken Sie die Taste Sender auf/ab, bis Sie den gewünschten Sender gefunden haben.

ODER,

- Geben Sie die Sendernummer mit den Zahlentasten Ihrer Tastatur ein.

5.5 Überspringen ungewünschter Sender

Falls Sie ungewünschte Sender nicht in Ihre FM-Sender-Liste aufnehmen wollen, gehen Sie folgendermaßen vor:

1. Klicken Sie auf die Konfiguration-Taste und in der Dialogbox Konfiguration das AM/FM-Radio-Icon auf der linken Seite an.
2. Klicken Sie in der Spalte Programm auf den unerwünschten Sender. Das Häkchen wird entfernt, was bedeutet, das der Sender nicht mehr in der Liste enthalten ist und das Sie ihn mit Hilfe der Taste Sender auf/ab nicht weiter anhören können.

Programm Frequenz Name 1 87.60 87.60 2 90.10 90.10 3 93.70 93.70 4 97.70 97.70 5 102.70 102.70 Mono Stereo Modifizieren Entfernen

5.6 Radiofrequenz hinzufügen

Wenn der gewünschte Sender nicht durch den Sendersuchlauf gefunden werden kann, gehen Sie wie folgt vor:

1. Klicken Sie auf die Konfiguration-Taste 📄 und in der Dialogbox Konfiguration das AM/FM-Radio-Icon auf der linken Seite an.
2. Geben Sie die korrekte Frequenz in der Textbox ein (siehe unten) und klicken auf Speichern.

Kanalsuche Suchlaufschr 0.01 0.05 0.1 MHz << >> 87.50 MHz Scannen Speichern

(Diese Abbildung dient nur zu Referenzzwecken)

5.7 Ändern eines Radionamens

Sie können jeden vorhandenen FM-Radiosender manuell ändern.

1. Klicken Sie auf die Konfiguration-Taste und in der Dialogbox Konfiguration das AM/FM-Radio-Icon auf der linken Seite an.
2. Gehen Sie per Doppelklick auf die Namens-Spalte des vorhandenen AM/FM-Senders, den Sie ändern wollen.
3. Geben Sie den gewünschten Namen oder Beschreibung in die Textbox ein und drücken dann auf Enter.

Programmliste FM-Radio Neu Entfernen Programm Frequenz Name ✓ 1 87.60 My Radio ✓ 2 90.10 90.10 ✓ 3 93.70 93.70 ✓ 4 97.70 97.70 ✓ 5 103.70 103.70 Mono Stereo Modifizieren Entfernen

(*Diese Abbildung dient nur zu Referenzzwecken)

1. Wollen Sie noch weitere Kanäle ändern, wiederholen Sie Schritte 2 und 3.

2. Klicken Sie auf Übernehmen, um die Einstellung zu speichern, und verlassen die Dialogbox mit OK.

5.8 Hinzufügen und Löschen von Sendergruppen

Das Auswählen einer Sendergruppe erlaubt Ihnen das Wechseln zwischen Sendern nur der ausgewählten Gruppe durch Drücken auf die Tasten Sender auf/ab. Falls Sie eine AM/FM-Sendergruppe hinzufügen oder löschen wollen, gehen Sie folgendermaßen vor:

So fügen Sie eine neue Sendergruppe hinzu:

1. Klicken Sie auf die Konfiguration-Taste und in der Dialogbox Konfiguration das AM/FM-Radio-Icon auf der linken Seite an.
2. Klicken Sie auf Neu, so dass die Dialogbox Programmliste erscheint. Geben Sie einen Gruppennamen ein und klicken auf OK.
3. Sie können dann mit dem Scannen von FM-Radiosendern beginnen und die gefundenen AM/FM-Radiosender für diese neue Sendergruppe anordnen. Weitere Informationen finden Sie unter Wie man automatisch FM-Radiosender scannt.
4. Wenn Sie weitere Sendergruppen hinzufügen wollen, wiederholen Sie die Schritte 2 bis 3.

So löschen Sie eine Sendergruppe:

1. Klicken Sie auf die Konfiguration-Taste und in der Dialogbox Konfiguration das AM/FM-Radio-Icon auf der linken Seite an.
2. Wählen Sie in der Dropdown-Liste den Namen der Gruppe, die Sie entfernen wollen.
3. Klicken Sie auf Löschen, um die ausgewählte Gruppe zu entfernen.

5.9 Individuelle Einstellungen für Audioaufnahme

So stellen Sie die Audioaufnahme individuell ein:

1. Klicken Sie die Konfiguration-Taste 📄 an und dann auf der linken Seite der Konfiguration-Dialogbox den Icon FM.
2. Wählen Sie die Option Aufnahmeformat aus. Sie können eines der voreingestellten Formate auswählen oder Neu anklicken, um ein eigenes Dateiformat zu erstellen.

Configuration ΔVerTV Form Standbild Speicher Verschieden Teletext AVerMedia.A816 USB Digital TV Analog-TV AM/FM Radio Timeshift Aufnahmetam Format: WMA Use this profile for target audiences with high speed Internet or LAN connections. Audio: Abrastfrequenz : 44100 Hz Abrastqualität : 16 bit Stereo Audiqualität : 128 Kbps Format: WMA WAV MP4-H.264 Neu Modiblean Entertain OK Abbrechen Übernehmen

(Diese Abbildung dient nur zu Referenzzwecken)

1. Klicken Sie auf Neu, so dass die Format-Dialogbox erscheint. In dem Format-Tab wählen Sie das gewünschte Dateiformat und geben in die Textbox den gewünschten Namen ein. Klicken Sie dann auf Weiter.

Format Formatname: WMA Videonorm: Videoform MPEG 1 SVD WAV MPEG 2 DVD WMV VCD AVI WMA MP4-H.264 < Back Next > Cancel

(Diese Abbildung dient nur zu Referenzzwecken)

1. In dem Video Dialogfenster kann das Audioformat eingestellt werden. Die Einstellungen im Video Dialogfenster werden an das Audioformat angepasst.

(Diese Abbildung dient nur zu Referenzzwecken)

1. Klicken Sie auf Finish, um die Einstellungen zu speichern. Oder Sie drücken auf Abbrechen, um den Vorgang abzubrechen.
2. Wenn Sie die Einstellungen Ihres eigenen Dateiformats verändern wollen, klicken Sie auf Ändern. Oder klicken Sie auf Entfernen, um das selbst erstellte, unerwünschte Dateiformat zu löschen.

☑ Hinweis: Wie Sie die Länge der Aufnahme bestimmen und einen Zielordner aussuchen, in den die aufgenommene Audiodatei gespeichert werden soll, wird im Abschnitt Aufnahmeeinstellungen des Kapitels 7 beschrieben.

Kapitel 6 TimeShift

Die TimeShift-Funktion nimmt im Hintergrund ein Fernseh/Radioprogramm auf und ermöglicht so, dass Sie zurückspulen und an jeder beliebigen Stelle weitersehen bzw. – hören können. Gleichzeitig wird das empfangene Programm weiter aufgenommen, so dass Sie keinen Teil der Sendung verpassen. Sie können auch vorspulen, um Werbeeinblendungen zu überspringen oder zurückspulen und eine Szene nochmals ansehen.

6.1 TimeShift-Tasten

Über die folgenden Tasten im Bedienungsfeld können Sie ein aktuell gesendetes Programm aufnehmen, die Sendung ab der Stelle wieder abspielen, an der Sie unterbrechen mussten, vorspulen, rückspulen usw.

(Diese Abbildung dient nur zu Referenzzwecken)

	TASTE	FUNKTION
1	Zurück Bei Anklicken wird	in Intervallen rückgespult
2	Suchlauf	Ziehen Sie den Schieber an eine beliebige Stelle der aufgezeichneten Sendung.
3	Lautstärke	Durch Hoch/ Herunterziehen der Maus wird Ton lauter/leiser.
4	Stummschaltung	Stellt den Ton ab.
5	Konfiguration	Ermöglicht:* Sender scannen.* Sendergruppen einrichten.* Einstellungen von Standbildaufnahme.* Individuelle Aufnahmeeinstellungen* TimeShift-Funktion einstellen.
6	Vorwärts	Bei Anklicken wird in Intervallen vorgespult
7	TimeShift / Pause	Klicken Sie hier, um ein gerade ausgestrahltes Programm aufzuzeichnen und Bei Anklicken wird Abspielen unterbrochen sofort wieder abzuspielen. /
8	Stop	Wenn Sie die Aufnahme beenden und zur Direktübertragung zurückkehren wollen, klicken Sie hier.

6.2 Individuelle TimeShift Aufnahmeeinstellungen

Ehe Sie mit der Nutzung der TimeShift-Funktionen beginnen, überprüfen Sie bitte die Aufnahmeeinstellungen dahingehend, ob Sie Ihren Wünschen entsprechen.

Aufnahmeeinstellungen überprüfen und individuell verändern:

1. Klicken Sie die Konfiguration-Taste 📄 an. In der Konfiguration-Dialogbox klicken Sie auf das Icon Speicher. Dann erscheinen die folgenden Einstellungsmöglichkeiten.

Configuration AVoTV Form Standbild Speicher Verschieden Telelex AVoMediaA700 PCI Digital-TV Analog TV FM Sound-Mixer Timeshift Zeiversetzte Aufnahme auf Disk speichern Aufnahme Name der aufgenommenen Datei: DatumZeitSignalProgramm Ändern Aufnahmezeit: 30 Minuten Dateigroße: CD 850 MB Lau... Gesamt spec... Freier Speicher Dateisys... C: 9.8 GB 6.5 GB NTFS D: 37.4 GB 3.2 GB FAT32 Speichesort: C:\Documents and Settings\Adminirs\My Documents ... OK Abbrechen Übernehmen

(Diese Abbildung dient nur zu Referenzzwecken)

1. In der Voreinstellung nimmt TimeShift eine Fernsehsendung auf, indem das Programm eine temporäre Vidcodatei erstellt. Sie wird sofort wieder gelöscht, sobald Sie durch Drücken der Taste Stop Time Shift wieder ausschalten. Wenn Sie die Vidcodatei speichern wollen, wählen Sie die Option „zeitversetzte Aufnahme auf Disk speichern“ aus.
2. Im Abschnitt Aufnahme können Sie das Format der Dateinamen, Aufnahmezeit, Dateigröße und Zielverzeichnis einstellen.
3. Klicken Sie auf Übernehmen, um die neuen Einstellungen abzuspeichern und die aktuelle Dialogbox mit OK zu verlassen, oder behalten Sie die ursprünglichen Einstellungen bei mit Abbrechen.

6.3 Individualisierung der TimeShift Videoqualitätseinstellungen

Zur Individualisierung der Video – und Audioqualitätseinstellungen:

1. Klicken Sie auf das Symbol für Einstellungen. Dort klicken Sie auf das TimeShift Symbol auf der linken Seite.
2. Beenden Sie die Video – und Audioqualität für Timeshifting.

Configuration AVMeTV Form Stenbild Speicher Verschenden TelnetX AVMeMediaA706 PCI Digital-TV Programme/K Farbeinstelun Aufnahmeform Aux-Eingang Tweichift Aufnahmeform Sound Mixer Qualität Videogröte: 352x240 / 352x288 Videoquälkät 5000 Kbps Abtastfrequenz: 46 KHz Audioqualikät: 224 Kbps eiksensellung OK Abbiechen Übernahmen

(Diese Abbildung dient nur zu Referenzzwecken)

1. Wenn Sie wieder zu den Voreinstellungen zurückkehren wollen, klicken Sie bitte auf Werkseinstellungen.

2. Klicken Sie auf Übernehmen, um die neuen Einstellungen abzuspeichern und die aktuelle Dialogbox mit OK zu verlassen, oder behalten Sie die ursprünglichen Einstellungen bei mit Abbrechen.

6.4 Anwenden der TimeShift-Funktion

Sendung anhalten:

1. Klicken Sie die Taste TimeShift des Bedienungsfelds an. Die Anwendung beginnt, die Fernsehsendung aufzunehmen.

2. Wenn Sie zurückspulen wollen, ziehen Sie den Schieber Wiedergabe suchen zurück zu der gewünschten Sequenz. Klicken und ziehen Sie den Schieber nach links, bis Sie zu der Stelle der Sendung kommen, die Sie ansehen bzw. –hören wollen, und lassen dann die Maustaste los.

Schieber Dauer 00:00:07 00:00:04 gen\administrator\Eigene Date ? - X Schieber

1. Wenn Sie die Taste Zurük ^1 drücken, bewegen Sie sich in der Aufzeichnung in festen Intervallen rückwärts, bis Sie wieder dort angekommen sind, wo Sie mit dem Fernschen aufgehört hatten.

2. Wenn Sie vorspulen und Teile der Aufnahme überspringen möchten (z.B. Fernschwerbung), ziehen Sie den Schieber nach rechts. Mit der Taste Vorwärts springen Sie in festen Intervallen vorwärts.

3. Das Abspielen können Sie mit der Taste Pause "kurz anhalten. Klicken Sie nochmals auf die Pause-Taste, um fortzufahren.

4. Wollen Sie wieder das aktuell gesendete Programm sehen bzw. hören, klicken Sie auf die Stopp-Taste ■. Dadurch wird die TimeShift-Funktion abgeschaltet, und Sie kehren zur aktuellen Programmübertragung zurück.

Kapitel 7 Persönlicher Videorekorder (PVR)

Sie können Ihren Computer als persönlichen Vidcorekorder (PVR) benutzen und Fernsehsendungen aufnehmen; Sie können auch Videos von einer externen Quelle auf Ihrer Festplatte abspeichern. Außerdem können Sie die aufgenommenen Dateien in die passende Größe zum Brennen auf optische Datenträger bringen, z.B. auf CD-ROM und DVD.

7.1 PVR-Bedienung

Mit den folgenden Tasten können Sie aufnehmen und Videos abspielen.

(Diese Abbildung dient nur zu Referenzzwecken)

	TASTE	FUNKTION
1 Zurück Bei Anklicken wird in Intervallen rückgespult
2 Suchlauf Durch Ziehen des Schiebers bewegen Sie sich zu einem beliebigen Teil der Aufnahme
3	Lautstärke Lautstärke höher/niedriger.
4 Stummschaltung Stellt den Ton ab.
5	Konfiguration Ermöglicht:* Sender scannen.* Windows-Stromsparoptionen einstellen.* Einstellungen von Standbildaufnahme.* Individuelle Aufnahmceinstellungen* TimeShift-Funktion einstellen.
6 Vorwärts	Bei Anklicken wird in Intervallen vorgespult
7 Wiedergabeliste	Bei Anklicken können Sie eine Liste von Videos erstellen, die Sie abspielen möchten
8 Aufnahme	Bei Anklicken wird die Aufnahme gestartet
9 Vorige/nächste	Datei abspielen Bei Anklicken gelangen Sie zur vorigen/nächsten Datei in der Liste
10	Stop	Bei Anklicken wird die Aufnahme abgebrochen
12	Abspielen / Pause	Bei Anklicken wird die Aufnahme abgespielt / Bei Anklicken wird das Abspielen unterbrochen

7.2 Aufnahmeeinstellungen

Ehe Sie mit dem Aufnehmen beginnen, sollten Sie überprüfen, ob die Einstellungen korrekt sind.

1. Klicken Sie die Konfiguration-Taste 📄 an. In der Konfiguration-Dialogbox klicken Sie auf das Icon Speicherung.
2. In der Voreinstellung verwendet das System "Datum" und "Uhrzeit" der Aufnahme als Dateinamen. Wenn Sie ein eigenes Dateinamensformat erstellen wollen, klicken Sie auf Ändern.
3. Über die Option Dauer können Sie die Aufnahmedauer einstellen; andernfalls nimmt Ihr System so lange auf, bis die Aufnahmedatei Ihren freien Festplattenspeicher verbraucht hat.
4. Mit dieser Anwendung können Sie die aufgenommenen Dateien so aufteilen, dass sie auf optische Wechseldatenträger gebrannt werden können, z.B. auf CD (650 MB) oder DVD (4096 MB). Aktivieren Sie die Option Größe der Teildateien und wählen Sie die passende Dateigröße so aus der Liste aus, dass die Datei auf den Datenträger passt. Mit Individuell können Sie die Dateigröße frei variieren.
5. Geben Sie das Zielverzeichnis ein. Klicken Sie auf ... um den gewünschten Ordner zu suchen.
6. Klicken Sie auf Übernehmen, um die Einstellung zu speichern, und verlassen die Dialogbox mit OK. Oder Sie drücken auf Abbrechen, um den Vorgang abzubrechen.

☑ Hinweis: Den Ton des Fernsehprogramms können Sie während der Aufnahme mit der Ton-Taste des Bedienungsfelds unterdrücken.

7.3 Die Aufnahmefunktion

Zum Aufnehmen einer Fernseh/Radiosendung gehen Sie wie folgt vor:

1. Klicken Sie auf dem Bedienungsfeld die Taste Aufnahme

1. Durch Anklicken der Taste Stop beenden Sie den Aufnahmevorgang und kehren zur Fernschübertragung zurück.

7.4 Abspielen aufgenommener Sendungen

Jede aufgenommene Fernsehsendung wird als Videodatei im festgelegten Zielverzeichnis gespeichert.

Abspielen aufgenommener Videodateien:

Klicken Sie zur Wiedergabe auf die Play Schaltfläche oder ziehen Sie die Aufnahme auf den AVerTV Monitor oder User Panel.

ODER,

Um die Videoaufnahme wiederzugeben ziehen Sie diese mit der Maus in den AVerTV Desktop.

ODER,

(1) Klicken Sie auf die Taste Open File, und es erscheint eine Liste aufgenommener Videodateien rechts oben auf dem Wiedergabeliste-Fenster.
(2) Wollen Sie weitere Videodateien zu der Playbackliste hinzufügen, suchen Sie zuerst unter Datei auf der linken Seite nach dem Ordner, der die gewünschten Videodateien enthält. Wenn Sie ihn gefunden haben, werden die Mediendateien im rechten oberen Bildabschnitt angezeigt. Wählen Sie die gewünschten Dateien aus und klicken dann auf Einfügen, oder klicken Sie auf Alle einfügen, um sämtliche Mediendateien in das Verzeichnis der Wiedergabeliste aufzunehmen.
(3) Wollen Sie Dateien aus der Playbackliste löschen, markieren Sie sie auf der Liste in dem unteren rechten Bildabschnitt und klicken auf Entfernen, oder klicken auf Alle entfernen, um sämtliche Dateien aus der Playbackliste zu löschen.

WiedergabelisteC:\Documents and Settings\Writer\My Documents My Documents AVerTV My Music My Pictures My Computer My Network. Places Recycle Bin Name Große Foil 0609112310DVB-T1111.mpg 408 KB M 0609112330DVB-T1111.mpg 0 KB M 0511115224Analog-TV23.mpg 890 KB M 0511115230Analog-TV23.mpg 0 KB M Wiedergabeliste Große C:\Documents and Settings\Writer\My Doc... 890 KB C:\Documents and Settings\Writer\My Doc... 408 KB C:\Documents and Settings\Writer\My Doc... 408 KB C:\Documents and Settings\Writer\My Doc... 0 KB C:\Documents and Settings\Writer\My Doc... 890 KB C:\Documents and Settings\Writer\My Doc... 0 KB Hinzulügen Alles hinzulüger Entfernen Alles eriftemen OK Abbrechen

(*Diese Abbildung dient nur zu Referenzzwecken)

7.5 Bild-im-Bild-Anzeige (BIB)

Mit der Bild-im-Bild-Funktion können Sie gleichzeitig aufgenommene Videodateien abspielen und eine Fernschübertragung anschen.

Um die PIP Funktion zu aktivieren klicken Sie mit der rechten Maustaste auf den Desktop und wählen Sie PIP aktivieren. Sie können das PIP Fenster mit der Maus auf die gewünschte Position ziehen. Wählen Sie Schließen um die PIP Funktion zu beenden.

AverTV Bild-in-Bild Hilfe Info Verlassen Obere linke Ecke Obere rechte Ecke Untere linke Ecke Untere rechte Ecke Bewegbar ✓ Ausschalten

Position Beschreibung
Obere linke Ecke / [IMAGE]	Bild-in-Bild-Fenster in der linken oberen Bildschirmecke anzeigen
Obere rechte Ecke / [IMAGE]	in-Bild-Fenster in der rechten oberen Bildschirmcecke anzeigen
Untere linke Ecke / [IMAGE]	in-Bild-Fenster in der linken unteren Bildschirmcecke anzeigen
Untere rechte Ecke / [IMAGE]	Bild-in-Bild-Fenster in der rechten unteren Bildschirmecke anzeigen
Bewegbar / [IMAGE]Größe des Bild-in-Bild-Fensters ändern und vom

Hauptfenster trennen

In der Vorcinstellung können Sie aufgenommene Videodateien auf dem Hauptfenster abspielen und gleichzeitig eine Fernsehübertragung auf dem BIB-Fenster anzeigen lassen. Wenn Sie das Vidcobild auf das BIB-Fenster und das Fernschbild auf das Hauptfenster legen wollen, klicken Sie einfach auf 📄. Auch durch Drücken der Taste 🔍können Sie die Größe des PIP-Fensters sowie die Position des BIB-Fenster einstellen. Das BIB-Fenster verlassen Sie durch Drücken auf ✗l.

Kapitel 8 Bildspeicherung

Während Sie fernsehen oder auf dem PC gespeicherte Videos ansehen, können Sie mit der Anwendung AVerTV 6 vom PC-Bildschirm Standbilder für Dokument, Präsentation oder Webseite aufnehmen.

8.1 Vorbereitungen zum Bildspeichern

Ehe Sie Standbilder aufnehmen, müssen Sie ein Zielverzeichnis zum Abspeichern der Bilder bestimmen.

Klicken Sie auf die Taste Konfiguration und markieren das Icon Schnappschuss auf der linken Seite. Klicken Sie anschließend auf …, um das Zielverzeichnis auszusuchen, in dem die aufgenommenen Bilder gespeichert werden sollen.

8.2 Speichern eines Fernseh-/Videobilds

Zum Aufnehmen von Standbildern drücken Sie die Taste Momentaufnahme. Das Album erscheint mit einer Skizze des gespeicherten Bildes.

1 2 3 4 1/1 1/3

TASTE
1	D c s k t o
2	Speichern unter
3	Entfernen
4	Alle entfernen

Um ein weiteres Bild aufzunehmen, drücken Sie nochmals auf die Schnappschuss-Taste des Bedienungsfeldes. Für jedes weitere Bild wird eine Markierung in das Album aufgenommen.

Wenn Sie mit Doppelklick auf eine Markierung des Albums gehen, wird das Bild mit dem voreingestellten Bildbetrachterprogramm als Vollbild angezeigt.

Anzeigen des Bildes als Bildschirmhintergrund:

1. Wählen Sie das Symbol des gewünschten Bildes und klicken dann auf die Taste Desktop
2. Das markierte Bild wird als Bildschirmhintergrund Ihres Rechners angezeigt.

Speichern des aufgenommenen Bildes:

1. Markieren Sie die Skizze des Bildes und klicken dann die Taste Speichern unter Die Dialogbox Speichern unter erscheint.

Speichern unter Dateiform: Farbe bit-tiefe: JPG-Datei TrueColor (24 Bit) Dateigame: C:\Docum...\0611115259Analog-TV23.jpg Durchsuchen Größe Originalgröße: 720 x 480 (Pixel) Neue 720 x 480 (Pixel) Standard 720 x 480 (Pixel) Bemutzerdel Proportionen beibehalt Breite: 100 Höhe: 100 Einheit: Verhältnis OK Abbrechen

(*Diese Abbildung dient nur zu Referenzzwecken)

1. Aus dem Menü Dateiformat wählen Sie das Format aus, in dem das Bild gespeichert werden soll.

1. Optionen für Farbtiefe-Format.

2. Mit 24 Bit wird das Bild in 16700000 Farben gespeichert.
   • Mit 8 Bit wird das Bild in 256 Farben gespeichert.

1. Klicken Sie auf Durchsuchen, um nach Verzeichnissen zu suchen und einen Pfad zum Abspeichern des Bildes zu bestimmen. Geben Sie dann den Namen an, unter dem das Bild gespeichert werden soll.

Speichern unter Speichern in: Eigene Dateien AVerTV Eigene Bilder Eigene Musik BI_0613233435.bmp Zuleizt verwendete D... Desktop Eigene Dateien Arbeitsplatz Netzverkumgebung Dateiname: BI_0613233435 Datetyp: BMP-Datei (*.bmp) Speichern Abbrechen

(*Diese Abbildung dient nur zu Referenzzwecken)

1. Bildgröße wählen.

- In dem Abschnitt Größe markieren Sie die Option Standard und suchen die passende Bildgröße aus der Liste aus.

Speichern unter Dateiform: Farbe bit-tiefe: BMP-Datei TrueColor (24 Bit) Dateigame: C:\Docu...\0611115259Analog-TV23.bmp Durchsuchen Größe Originalgröße: 720 x 480 (Pixel) Neue 720 x 480 (Pixel) Standard 720 x 480 (Pixel) 352 x 288 (Pixel) 640 x 480 (Pixel) 720 x 480 (Pixel) 704 x 576 (Pixel) 720 x 576 (Pixel) 800 x 600 (Pixel) 1024 x 768 (Pixel) 1280 x 1024 (Pixel) 1600 x 1200 (Pixel) OK Abbrechen

(*Diese Abbildung dient nur zu Referenzzwecken)

- Wenn Sie die Bildgröße selbst bestimmen möchten, wählen Sie Benutzerdefiniert und geben die Breite und Höhe ein. Wenn Sie das Verhältnis Breite zu Höhe belassen wollen, wählen Sie die Option Proportionen beibehalten. Wählen Sie aus der Liste Einheit eine Maßeinheit aus. Sie können jede beliebige Bildgröße angeben, bis zur Obergrenze von 1600X1200.

Speichern unter DateFormat: Farbe bit-tiefe: BMP-Datei TrueColor (24 Bit) Dateiname: C:\Docu...\0611115259Analog-TV23.bmp Größe Originalgröße: 720 x 480 (Pixel) Neue 720 x 480 (Pixel) Standard 720 x 480 (Pixel) Benutzerde Proportionen beibehalt Breite: 100 Höhe: 100 Einheit: Verhältnis Durchsuchen OK Abbrechen

(*Diese Abbildung dient nur zu Referenzzwecken)

1. Das Bild speichern Sie durch Anklicken von OK. Wenn Sie das Bild nicht speichern wollen, klicken Sie auf Abbrechen.

8.3 Multisequenz-Aufnahme

Eine fortlaufende Bildsequenz nehmen Sie wie folgt auf:

1. Klicken Sie die Konfiguration-Taste 📄 In der Konfiguration-Dialogbox klicken Sie das Icon Schnappschuss auf der linken Seite an.

Kenfiguration AVetTV Form Standbild Speicher Verschieden Telex AVetMediaA700 PCI Standbild Gesamtanzahl Bilder: 5 Zeitintervelt: 1d Sekunden Speicher Format: JPG Speicherolt: C:\Docu..My Documents Name der aufgenommenen Datei: Datum ZeitSignalProgramm Ändern Resolution Save Size 720 x 480 Pixel OK Abbrechen Übernehmen

(Diese Abbildung dient nur zu Referenzzwecken)

1. In der Box Anzahl der Bilder geben Sie die Anzahl der Bilder ein, die Sie speichern wollen.
2. In der Intervallzeit-Box geben Sie das Zeitintervall zwischen den einzelnen Bildaufnahmen ein. Wenn Sie beispielsweise 10 Sekunden angeben, wird alle 10 Sekunden ein Bild aufgenommen.
3. Auf dieser Seite können Sie Dateiformat, Zielverzeichnis, Format des Dateinamens und Bildauflösung im Voraus einstellen.
4. Klicken Sie auf Übernehmen, und die neuen Einstellungen abzuspeichern, und verlassen die aktuelle Dialogbox mit OK. Wollen Sie die Einstellungen nicht ändern, klicken Sie auf Abbrechen.
5. Drücken Sie die Taste Schnappschuss auf dem Bedienungsfeld um Bilder aufzunehmen.

Kapitel 9 Teletext / MHEG-5

Teletext oder MHEG-5 (digitaler Teletext) macht Fernsehen zum einzigartigen Erlebnis. Hier können Sie den von den Fernsehsendern ausgestrahlten Teletext lesen und die neuesten Informationen zu Fernschprogramm, Nachrichten, Börsengeschehen, Konzerten und Theateraufführungen usw. erhalten. Teletext/MHEG-5-Informationen können nicht aufgerufen werden, falls dieser Service in Ihrer Region nicht angeboten wird.

9.1 MHEG-5-Unterstützung (Britischer Digitaler Teletext-Service)

Klicken Sie die Teletext-Taste auf dem Bedienungsfeld, damit das MHEG-5-Fenster erscheint.

Den Service aktivieren Sie, indem Sie die R-Taste oder rote Taste drücken sobald dieses Fenster geöffnet ist.

Unten ist eine Liste von Tastenkombinationen aufgeführt, die Ihnen bei MHEG-5 helfen.

Drücken Entspricht
R	Rot
G	Grün
Y	Gelb
B	Blau
0~9 / ↑↓ ← →	Nummerische Tasten / Pfeiltasten
T	TEXT
ESC	Kanal
Eingabe	Wählen

Hinweis: MHEG-5-Unterstützung funktioniert nur in Großbritannien.

9.2 Teletext

9.2.1 Individuelle Einstellung des Anzeigemodus

1. Klicken Sie auf die Taste Konfiguration 📁 und dann in der Dialogbox Konfiguration auf das Teletext-Icon in der linken Seite.

2. Aus der Liste Anzeigemodus wählen Sie Anzeige auf anderem Fenster, um ein eigenes Teletextfenster zu öffnen, oder die transparente Anzeige in dem TV Fenster, so dass die Teletextanzeige die Fernsehanzeige überlagert.

3. Klicken Sie die Box Transparent an, um das Teletextfenster transparent zu machen.

Konfiguration AVerTV Form Standbild Speicher Verschieden Teletext AVerMedia E506 Carc Digital-TV Analog-TV Farbeinstellum Aufnahmeform FM Sound-Mixer Anzeigemodus in eigenem Fenster in eigenem Fenster Transparenter Teletext Display Style Transparent OK Abbrechen Übernehmen

(Diese Abbildung dient nur zu Referenzzwecken)

9.2.2 Überblick

Klicken Sie auf dem Bedienungsfeld die Taste Teletext an, um die Teletextanwendung wie unten gezeigt zu öffnen. Weitere Informationen über Teletext finden Sie weiter hinten in diesem Kapitel.

P100 - TeleText Datei Bearbeiten Ansicht Teletext Explorer Hilfe P100 100 WDR-Text Di 31.10. 09:00:03 WDR WESTDEUTSCHER RUNDFUNK KÖLN Totenschändung: 3 Geständnisse > 115 Mehr Steuern, weniger Schulden > 117 Odonkor soll gedrängelt haben > 181 Schalke: Lincoln soll bleiben > 204 BVB: Ricken fällt länger aus > 205 Audi und Frentzen trennen sich > 207 Martin Horn gewinnt 4. Titel > 210 08.30 Aktuelle Stunde 09.10 weltspiegel Aktuelles > 110/112 A - Z > 101 Wetter > 160 Börse > 660 Sport > 200/600 Service > 500 TV/Radio > 300/400 Regionales > 700 Horoscope > 540 Bereit

	TASTE FUNKTION
1	Menüzeile	Hier sind die Namen der verfügbaren Menüs aufgeführt. Sie greifen auf ein Menü zu, indem Sie darauf klicken bzw. die Alt-Taste gedrückt halten und zusätzlich den ersten Buchstaben einer Option drücken.
2	Schaltfläche Sie enthält Tasten zum schnellen Zugriff auf viel benutzte Funktionen der Menü-Zeile.
3	Statuszeile Die Statuszeile befindet sich in der unteren linken Bildschirmecke. Sie enthält eine kurze Textnachricht oder Erklärung zum gerade markierten Menübefehl.
4	Titelzeile Sie befindet sich am oberen Bildrand. Sie enthält die Nummer der aktuell angezeigten Seite oder die hexadezimale Seitenzahl eines aktiven Fensters.
5	Telctext Browser	Teletext-Informationen werden in diesem Bereich angezeigt. Darunter fallen Fernsehprogramme, Nachrichten, Börsenkurse, Konzert- und Theaterinformationen usw.

9.2.3 Tasten der Schaltfläche

Unterseite fixieren

Fixiert die aktuelle Unterseite. Die nachkommend übermittelten Unterseiten werden zur späteren Einsicht im Teletext-Cache gespeichert.

Vorige Subseite / Nächste Unterseite

Wechselt zur nächsten oder vorigen Unterseite.

Home (Ctrl+H)

Verbindet mit der Teletext-Homepage, die immer Nr. 100 hat. Seite Nr. 100 ist nicht unbedingt die ursprüngliche Teletext-Quelle.

Vorige Seite (-) / Nächste Seite (+)

Zeigt die vorige oder nächste Teletextseite bzw. Seite in Hexadezimalzählung an.

Sitzung zurück / Sitzung vorwärts

Geht zur vorigen Seite dieser Sitzungsliste.

Geht zur nächsten Seite in der Sitzungsliste. Dieser Befehl kann ausgeführt werden, wenn bereits mindestens ein Schritt zurück in der Liste gemacht wurde.

TV-Proportion

Ändert die Größe des Teletext-Fensters auf 4 zu 3.

Immer obenauf

Das Teletext-Fenster befindet sich immer oberhalb der geöffneten Anwendungen.

Teletext-Datei

Wechselt zwischen der Teletext-Datei, die zuletzt als Datei gespeichert wurde, und den neuesten Teletext-Informationen.

9.2.4 LED-Anzeigen

Verschiedene Zustände äußern sich in unterschiedlichen LED-Farben.

Linke LED:

Grau – Das System empfängt keine gesendeten Teletext-Daten.

Grün – Das System empfängt Teletext-Daten.

Rechte LED:

Grün – Der Cache der Teletext-Anwendung wird zu weniger als 90% genutzt.

Gelb – Der Cache der Teletext-Anwendung ist zu über 90% ausgelastet.

Red – Der Cache der Teletext-Anwendung ist voll ausgelastet.

9.2.5 Anwendung von Teletext

Im Folgenden wird kurz beschrieben, wie die Teletext-Funktion genutzt wird.

Teletext-Seite

Zwei Seitenzahlen sind in der ersten Zeile einer Teletext-Seite aufgeführt. Die linke ist die Seitenzahl, die Sie gewählt oder eingegeben haben. Die in der Zeilenmitte befindliche ist die Zahl der aktuell angezeigten Teletextseite.

Eine neu eingegebene oder gewählte Seitenzahl erscheint in der linken oberen Seitenecke. Manchmal dauert es eine Weile, bis die neu angeforderte Seite geladen ist. Die angezeigte Seite verändert sich nicht, wenn keine Seitendaten über die angegebene Zahl übermittelt werden.

Eine Teletext-Seite kann wie folgt gewählt werden:

• Geben Sie die hexadezimale oder Teletext-Seitenzahl ein über die numerischen Tasten Ihrer Tastatur oder der AVerMedia TV-Fernbedienung.
• Klicken Sie die Tasten + (plus) oder – (minus) an, um zur nächsten oder vorigen Teletext-Seite zu gelangen.

Kopieren einer Teletext-Seite

1. Klicken und ziehen Sie einfach mit der Maus den Text oder Bereich, den Sie kopieren wollen.
2. Wählen Sie Kopieren aus dem Editieren-Menü (Alt+E, C) oder drücken Sie Strg+C.
3. Sie können dann den Inhalt der Teletext-Seite im TXT- oder BMP-Format in das Dokument einfügen, an dem Sie gerade arbeiten.

Speichern einer Teletext-Seite

Manche Teletext-Seiten haben einige Unterseiten. Falls eine Datei Unterseiten besitzt, speichert Teletext auch die Unterseiten ab.

1. Eine Teletext-Seite kann wie folgt gespeichert werden:
2. Mit Speichern aus dem Datei-Menü oder Strg+S speichern Sie die Datei automatisch mit der angezeigten Teletextseite als Dateinamen und im voreingestellten Dateiformat.
3. Wollen Sie einen eigenen Dateinamen und ein unterschiedliches Format angeben, wählen Sie aus dem Datei–Menü Speichern unter oder drücken Strg+A.
4. Eine "Speichern unter"-Dialogbox erscheint:

Speichern unter Speichern AVer Teletext Dateiname: P100 Datetyp: Teletextdateien (*.tit) Teletextdateien (*.tit) Modusoption: Teletextdateien (*.tix) Teletext-Bitmap-Dateien (*.bmp) Textdateien (*.txt)

1. Markieren Sie das Dateiformat, in dem die Teletext-Seite gespeichert werden soll. Sie können die Seite speichern als:

TXT Textdatei

BMP Windows Bitmap-Datei

TLT Teletext-Datei

TLX Teletext-Datei

1. Geben Sie einen Dateinamen ein und klicken auf OK

Öffnen einer Teletext-Seite

1. Wählen Sie Öffnen aus dem Datei-Mcnü oder drücken Strg+O.

2. In der Dialogbox Öffnen markieren Sie die Datei, welche die gewünschte Teletext-Seite enthält, und klicken auf Öffnen.

Öffnen Suchen in: Emily-A16a P100_1.tlt P100_2.tlx Dateiname: Datetyp: Teletext-Dateien (*.tit & *.tlx) Öffnen Abbrechen

(*Diese Abbildung dient nur zu Referenzzwecken)

Weiteres Teletext-Fenster öffnen

Wollen Sie ein weiteres Teletext-Fenster öffnen, wählen Sie Neues Fenster im Datei-Menü oder drücken Strg+W.

Schließen des aktiven Teletext-Fensters

Wählen Sie Fenster schließen im Datei-Menü oder drücken Strg+L, um das aktive Teletext-Fenster zu schließen.

Kapitel 10 Schedule

Mit Schedule können Sie eine Liste von Terminen zum Ansehen oder Aufnehmen Ihrer Lieblingssendungen (TV oder Radio) erstellen. Sie stellen Tag, Uhrzeit und gegebenenfalls die Aufnahmelänge ein.

Sie rufen die Anwendung durch Anklicken der Scheduler-Taste auf dem Bedienungsfeld auf. Dann erscheint die Dialogbox Scheduler.

2006/11/02 16:15:16 Programm Programmierplanname Aktion Zyklus DVB-T 4 Neue Aufnahme Aufnahme... Einmal DVB-T 4 Neue Aufnahme Allgemein... Täglich Nächste : 2006/11/02 16:19

TASTE

1 Aktuelle Zeit

2 Ausgewählter Termin

Das Häkchen neben der Spalte Programme (siehe rechts) signalisiert, dass zur voreingestellten Zeit eine zeitgesteuerte Aufnahme erfolgen wird. Sobald mit dieser Aufnahme begonnen wird, verschwindet das Häkchen automatisch. Wenn Sie die Aufnahme kurzfristig nicht durchführen wollen, klicken Sie einfach das Häkchen weg.

10.1 Schedule-Einstellungen

Hier wird eine Liste der Schedule-Termine angezeigt, die Sie erstellt haben.

Ändern

Markieren Sie einen voreingestellten Termin und klicken hier, um Änderungen vorzunehmen.

Entfernen

Zum Löschen der markierten Aufnahmeprogrammierungen hier klicken.

Alle löschen

Zum Löschen sämtlicher Aufnahmeprogrammierungen hier klicken.

10.2 Termine hinzufügen

Neuen Termin erstellen:

in der Dialogbox Schedule.

1. Klicken Sie die Taste Hinzufügen

2. Die folgende Dialogbox erscheint:

Schedule-Termin hinzufügen Programmierplanname: Neue Aufnahme Aktion: Aufnahme ohne Ton Nach der Aufnahme: TV schauen Kanaleinstellung Gerät: AVerMedia A577 ExpressCard Hyt Videoquelle ändern: Analog-TV Programmliste: Analog TV Programm: 4 CTV-1 Datum- und Zeiteinstellung Einmal: 11.06.2004 Wöchentlich: Freitag Täglich: 14 29 (Stunde : Minute) Erweitert Einfügen Abbrevchen

(*Diese Abbildung dient nur zu Referenzzwecken)

1. Geben Sie den gewünschten Namen in die Textbox Schedulename ein.

2. Aus der Liste Aktion wählen Sie Anwendung aktivieren aus, um ein Fernsehprogramm anzuschen oder Radio zu hören. Sie können auch Allgemeine Aufnahme wählen, um ein Fernseh/Radioprogramm zum späteren Ansehen bzw. –hören aufzunehmen. Sie können auch Aufnahme ohne Ton wählen, wodurch der Rechner die Sendung im Hintergrund aufnimmt, statt das Fernseh/Radioprogramm zu aktivieren.

Hinweis: Falls die Option Stumme Aufnahme aktiviert ist, wenn die Anwendung die Aufnahme durchführt, erscheint das Symbol auf der Aufgabeleiste (unten rechts auf dem Bildschirm). Wenn Sie sofort das TV/Radio-Programm ansehen oder anhören wollen, dass derzeit aufgenommen wird, doppelklicken Sie einfach auf dieses Symbol.

1. Unter Nach der Aufnahme wird automatisch in den eingestellten Energiesparmodus gewechselt, sobald die programmierte Aufnahme beendet ist. Wählen Sie unter den hier aufgeführten Möglichkeiten aus:

Nach der Aufnahme: TV schauen TV schauen TV schließen Standby Schlummermodus PC herunterfahren

• TV schauen: Schaltet auf Echtzeit-Fernschübertragung.
• TV schließen: Die AverTV-Anwendung wird geschlossen.
- Standby: Bildschirm und Festplatten werden abgeschaltet.
- Schlummermodus: Alle Daten im Arbeitsspeicher werden gespeichert, dann schaltet sich der Computer ab.

• PC herunterfahren: Der Computer wird ausgeschaltet.

Hinweis: Wenn Sie TV schauen aus der Liste ausgewählt haben, wird nach Beenden der Aufnahme ohne Ton das Icon in der Taskleiste erscheinen (rechte untere Bildschirmecke). Gehen Sie einfach per Doppelklick auf dieses Icon, und Sie können sofort eine Fernsehübertragung ansehen oder Radio hören.

1. Im Abschnitt Programmeinstellungen stellen Sie Gerät, Videoquelle, Gruppe und Kanal ein.

2. Stellen Sie den Termin auf Liveübertragung oder Aufnahme. Sie können den Termin auf Einmal, Täglich oder Wöchentlich einstellen.

3. Wählen Sie Einmal, damit die Terminaufgabe an einem bestimmten Tag zur vorcingestellten Zeit durchgeführt wird.

4. Wählen Sie Wöchentlich, damit die Programmierung jede Woche am gleichen Tag zur gleichen Uhrzeit durchgeführt wird.

5. Wählen Sie Täglich, wenn eine Scheduleaufgabe täglich zur voreingestellten Zeit durchgeführt werden soll.

6. Wenn Sie in Schritt 4 AverTV aktivieren gewählt haben, klicken Sie auf Einfügen, um den Einstellvorgang abzuschließen. Falls Sie Aufnahme oder Aufnahme ohne Ton gewählt haben, gehen Sie wie folgt vor.

7. Klicken Sie auf das Icon Erweitert.

8. In dem Abschnitt Aufnahmeeinstellungen können Sie Dateiformat, Aufnahmezeit, Dateigröße, Zielverzeichnis und Audiomodus einstellen.

9. Klicken Sie auf Einfügen, um den neuen Termin abzuspeichern, oder löschen ihn wieder mit Abbrechen.

Kapitel 11 Hot Keys

Hot Key Beschreibung Funktion
PFEIL HOCH/ RUNTER	Sender oder Frequenz hoch/ runter	Klicken Sie hier, um den nächsten /vorigen Fernsch/ Radiosender einzuschalten.
L Sender zurück Klicken	Sie hier, um zum vorher	cingeschalteten Fernsch/Radiosender zurückzugelangen.
ZAHLEN-TASTEN Sender wählen Mit den NUMERISCHEN TASTEN können Sie die Nummer des Fernsch/ Radiosenders direkt cingeben.
ESC	Stop oder Wechseln zur Normalansicht	Stopp (Wiedergabe, Aufnahme, TimeShift, or 16-Kanalvorschau). Oder wechselt vom Vollbildmodus zum Fenstermodus.
F1	Hilfe	Anwenderhandbuch
F2	Minimieren	Minimieren Sie die dass ein Icon in der Taskleiste erscheint. Mit Doppelklick auf das Icon kehren Sie zum vorherigen Bildschirm zurück.
F5 Vollbild Zeigt TV/Video auf dem gesamten		Bildschirm.
F6 Anzeige von (OSD) Information		Anzeigen von Informationen am Fernsehbildschirm.
F8 16 Kanal Vorschau	Klicken Sie hier, um die 16-Kanal-	Vorschau zu aktivieren.
+/- (auf Ihrer numerischen Tastatur)	Lautstärke Klicken Sie hier, um die Lautstärke zu verändern.
PFEIL LINKS/ RECHTS	Rückspulen/ Vorspulen	Rückspulen und Vorspulen bei Wiedergabe oder Time Shift.
A	Audiomodus	Wechseln Sie zwischen den verfügbaren Sprachen.
D	Bedienungsfeld zeigen/ausblenden	Umschalten zwischen Zeigen und Verstecken des Bedienungsfeldes auf dem Fernsehbildschirm.
M	Ton aus	Schalten den Ton aus/cin.
Ctrl + N	Nächste Datei abspielen	Spielen die nächste Datei in der Video/Audioliste ab.
Ctrl + P	Vorherige Datei abspielen	Spielen die vorige Datei in der Video/Audioliste ab.
Ctrl + R	Aufnahme Aufnahme wird begonnen.
P	Abspielen / Pause	Abspielen/Pause (Abspielen, Aufnahme, TimeShift).
Ctrl + S	Momentaufnahme	Speicheren Standbild (oder Standbildsequenz).
Ctrl + T	TimeShift	Aktivieren die TimeShift-Funktion.

öffnen

Anwendung, so

Einfügen (Insert) Transparent Teletext-Fenster transparent machen(nur im Teletext-Overlaymodus möglich)
Seite hoch (Page Up)	Vorige Seite Gehen zur vorherigen	Teletextseite
Seite unten (Page Down)	Nächste Seite Gehen zur nächsten	Teletextseite
Homepage (Home)	Homepage Gchen zur Teletext-Homepage

Kapitel 12 Kundendienst

Die Anwendung AverTV 6 unterstützt den Anwender auch dabei, über das Internet Fragen an den Kundenservice von AverMedia zu richten. Vergewissern Sie sich zuerst, dass eine Internetverbindung besteht.

Kontaktieren des Kundenservice:

1. Klicken Sie mit der rechten Maustaste auf den Fernsehschirm. Sobald ein Menü erscheint, klicken Sie auf Info (wie rechts abgebildet).

2. Klicken Sie auf das - Icon um auf die Website des Produktes zu gelangen. Wenn Sie auf das - Icon klicken gelangen Sie zu unserer Support Webseite.

AVerTV Hilfe Info Verlassen

AVerMedia® AVerTV Version 6.0.18 Beta [08102402] AVerMedia A816 USB Hybrid DVB-S Treiberversion:2.0.0.96 Produktinformationen Technische Unterstützung AVerMedia Technologies, Inc. Copyright (c) 2000-2008

1. Dann klicken Sie auf ×, um die aktuelle Dialogbox zu verlassen.

Appendix

▶ Internetzugang über Satellit

Mit Internetzugang über Satellit erhält der Anwender eine schnellere Internetverbindung per Satellit. Gehen Sie einfach wie folgt vor:

Falls Ihr Satellitenfernsehen und Internetzugang von ein und denselben Anbieter kommen, klicken Sie auf Einfügen > Importieren, um auf bereits unter AVerTV 6.0 oder AVer MediaCenter gespeicherte Satellitendaten zuzugreifen, so dass Sie Schritte 1 bis 4 auslassen können.

1. In der Dialogbox Internetzugang über Satellit klicken Sie auf Einfügen, so dass eine Einfügen-Dialogbox erscheint.

2. Geben Sie den gewünschten Namen in der Textbox Name des Internetanbieters ein.

3. In dem Abschnitt Umschaltertyp wählen Sie den Umschalter Typen, den Ihr Satellitensystem verwendet aus.

4. In dem Abschnitt LNB (MHz) konfigurieren Sie Ihre eigenen LNB-Informationen wie z.B. den Eingabebereich.

5. In dem Abschnitt Tuner geben Sie die korrekte Frequenz, Symbolrate und Polarisierung an.

6. Im Abschnitt PID geben Sie den passenden PID-Wert ein. Falls PID-Werte fehlen, sollten Sie mit Auto-Erkennung nach PID-Werten suchen. Nach beendeter Suche werden alle aktiven PID im Kästchen angezeigt.

7. Übernehmen Sie die Einstellungen mit OK oder klicken auf Abbrechen, um die Seite ohne Abspeichern von Neueinstellungen zu verlassen.

8. In der Dialogbox Internetzugang über Satellit klicken Sie auf Bearbeiten, um die Daten zu verändern, oder auf Löschen, um die ausgewählten Daten endgültig zu entfernen.

Andem Servicename T DSL Unschatertyp Kene DiSEqC DiSEqC 1.0-Foz B-0pl Δ 22KHz 0.1Hz 13V/16V 13V LNB(MHz) LNB Low 9750 LNB High 10600 LNB Switch 11700 Tuner Frequenz 11836500 KHz Symbolate 29900 kS/s Polarisation: Vertical Horizontal PID: PID: Neu Extremay 1300 1306 Automatiche Erkennur OK Abbrevchen

Internet über Satellite Services over a world T-DSL New Ändem Entlemen Eweitet Umschalterup DSEqC 1.0Pox B-0pxA LNB (MHz) LNB Low 9750 LNB High 10600 LNB Switch 11700 Tuner Frequenz 11836500 KHz Symbolize 29900 kS/s Polination Horizontal Signal Status Locked Stärke 50 % Quality 100 % PID PID 1300 1306 Statistik: MHz Kbps Total Bytes

Der jeweilige Status wird über die Farbe angezeigt:

• Dunkelrot weist auf falsche Einstellungen in der Satellitenkonfiguration hin.
• Dunkelgrün bedeutet, dass zwar ein Satellitensignal vorhanden ist, aber zur Zeit keine Datenübertragung über das Internet erfolgt.

• Hellgrün signalisiert, dass Sie eine Internetverbindung hergestellt haben.

• Klicken Sie auf Erweitert, um den Internetzugang über Satellit individuell einzustellen.

• Start auf Menüleiste: Markieren Sie diese Option, damit die Anwendung minimiert wird und ein Icon in der Taskleiste erscheint.

• Hinweis auf Beenden: Markieren Sie diese Option, damit Sie informiert werden, sobald die Anwendung beendet wird.
• MAC-Adresse: In der Voreinstellung sucht das System automatisch den MAC-Wert. Sie können auch auf BEARBEITEN klicken und Ihren MAC-Wert eingeben.

Erweiter Im Hintergrund Starien Hirwes beim Beenden MAC Adresse 00-18-1A-FF-FF-FF andem OK Abbrechen

Häufig gestellte Fragen

F : Was muss ich vorbereiten, ehe ich den Internetzugang einstelle?

A : Um Satelliten-Internetservice nutzen zu können, brauchen Sie ein Konto bei einem Internetanbieter und ein Modem, um mit dem Internet zu kommunizieren.

F : Muss ich für Internetzugang über Satellit bezahlen?

A : Die Gebühren für diesen Service bestimmt hauptsächlich Ihr Internetanbieter (ISP). Zu Informationen über die Gebühren wenden Sie sich bitte an Ihren Internetanbieter.

F : Warum kann ich keinen Internetzugang über Satellit aktivieren?

A : Sie können nicht gleichzeitig AVerTV 6.0/AVer MediaCenter und Internet über Satellit aktivieren, darum müssen Sie zuerst AVerTV 6.0/ AVer MediaCenter beenden.

F : Warum erhalte ich keine Verbindung zum Internet, obwohl ich sämtliche Einstellungen vorgenommen habe?

A : Die voreingestellte IP-Adresse ist 1924168.14.61. Falls Sie keine Verbindung zu dieser Webseite erhalten, überprüfen Sie bitte, ob es einen IP-Adressenkonflikt in Ihrem Computer gibt.

F : Wo finde ich PID-Werte?

A : Wenden Sie sich für diesbezügliche Daten bitte an Ihren Internetanbieter.

F : Wo finde ich LNB-Informationen?

A : Diese Informationen finden Sie in der Dokumentation zu Ihrem LNB.

Universeller DVB Plug-in

Die AVerTV Satellite PCI und AVerTV Satellite Hybrid + FM werden mit einem universellen DVB Plug-in Programm für Windows XP oder Vista Media Center Edition (MCE) ausgeliefert. Dieses Programm ermöglicht Ihnen das Anschauen von DVB-S (und analogen) Programmen und auch eine direkte Aufnahme über MCE UI.

Videospiele Plug-In (für Microsoft Vista MCE only)

MCE Videospiele Plug-In ist nur für Vista MCE. Nach der Installation können Sie auf dieses über die Programmbibliothek in den Online Medien zugreifen. Mit dieser Funktion können Sie Medien von Composite/S-Video Signalquellen anschauen oder Spiele über Vista MCE spielen. (Das Spielen über MCE könnte Verzögerungen verursachen. Aktivieren Sie hier das Video Gaming Plug In. Die Verzögerungen werden somit behoben.)

1. Media Center in Vista starten
2. Wählen Sie "Online Medien" → "Programmbibliothek".

1. Wählen Sie "Videospiele Plug In".

1. Wählen Sie die Videoquelle die Sie über "Video Gaming Plug In" sehen möchten.

2. Klicken Sie auf den Knopf um das Bild im Vollbildmodus zu sehen. Um den Vollbildmodus zu verlassen drücken Sie die ESC Taste.

AVerMedia Video Gaming Plug-in TV Signal Composite Video S-Video 06:36:10 Info: You can press Backspace key to exit full screen mode. V.1.1.05

Plug-in für Videoqualitätsverbesserung (nur für Microsoft Vista MCE)

Der Videoqualitätsverbesserung Plug-in wird nur von Vista MCE unterstützt. Nach der Installation können Sie auf dieses über die Programmbibliothek in den Online Medien zugreifen. Mit dieser Funktion können Sie Helligkeit, Kontrast, Farbton, Sättigung und Schärfe einstellen, bis Sie das gewünschte Bild erhalten. Diese Einstellungen werden für den analogen TV Empfang und Composite/S-Video Übertragungssignal übernommen.

1. Media Center in Vista starten
2. Wählen Sie "Online Medien" → "Programmbibliothek".

1. Wählen Sie "Videoqualitätsverbesserung - Plugin"

1. Wählen Sie den Posten aus den Sie einstellen möchten.

Für die verschiedenen Einstellungen nutzen Sie die folgenden Tasten.

Helligkeit und Farbton 32-fach vermindern
- Kontrast und Sättigung 16-fach vermindern
Schärfe 8-fach vermindern
Helligkeit und Farbton 16-fach vermindern
- Kontrast und Sättigung 8-fach vermindern
Schärfe 4-fach vermindern

Vermindem

Auf Standardeinstellungen zurücksetzen

Erhöhen

Helligkeit und Farbton 16-fach heraufsetzen
- Kontrast und Sättigung 8-fach heraufsetzen
Schärfe 4-fach heraufsetzen

Helligkeit und Farbton 32-fach heraufsetzen
- Kontrast und Sättigung 16-fach heraufsetzen
Schärfe 8-fach heraufsetzen

6.

Klicken Sie auf die Taste, um alle Geräte auf die Standardeinstellungen zurückzusetzen.

7.

Oder klicken Sie auf die Taste um alle Einstellungen zu übernehmen.

8.

Wenn Sie das Programm ohne Speichern schließen möchten klicken

Sie auf die

Taste.

CI für Zugangsberechtigung (optional)

Das AVerTV Gerät mit CI/CA ermöglicht Ihnen mit einer abonnierten SmartCard und einem entsprechendem CAM (Zugangsmodul) das Ansehen von verschlüsselten DVB-S Pay Sendern. Wie viele verschlüsselte Sender Sie empfangen können hängt von der SmartCard ab, die Sie gekauft haben.

1. Sobald das Gerät mit dem CAM verbunden und die Applikation gestartet wird, erscheint das CI Fenster und startet den CI Prozess.

1. Konfiguriert DVB-S TV Signal und scannt die Sender.

2. Nachdem der CI Prozess gestartet wurde und zu den verschlüsselten Pay Sendern umgeschaltet wurde, erscheint das CI Fenster. Dort geben Sie den Pin im Feld ein.

1. Um die CI/CA Informationen anzusehen, klicken Sie mit der rechten Maustaste auf den Desktop und wählen Sie CI/CA Information. Das Fenster erscheint. (Die Nachrichten im Fenster sind von der CAM und der SmartCard die Sie gekauft haben abhängig).

(*Diese Abbildung dient nur zu Referenzzwecken)

☑ Hinweis: Wenn eine Verbindung mit CAM besteht muss die CI bei jedem Start der Applikation initialisiert werden. With CAM connected, it is necessary to re-Initializing CI every time when turn on the application.

www.avermedia.com
