Produkttyp	Kassettenabspieler
Marke	Panasonic
Modell	RQ-2102E8
Abmessungen (ca.)	120 x 80 x 30 mm
Gewicht (ca.)	200 g (ohne Batterien)
Stromversorgung	2 x AA-Batterien (1,5 V)
Wiedergabemedium	Compact Cassette (Typ I/II/IV)
Funktionen	Wiedergabe, Stopp, Vor-/Rückspulen
Kopfhöreranschluss	3,5 mm Klinke
Lautsprecher	Eingebauter Mono-Lautsprecher
Bandgeschwindigkeit	4,76 cm/s
Gleichlaufschwankungen	< 0,3 % WRMS
Frequenzgang	50 Hz – 10 kHz
Ausgangsleistung	150 mW (an 32 Ω)
Gehäusematerial	Kunststoff
Farbe	Schwarz/Silber
Reinigung	Köpfe und Andruckrolle regelmäßig mit Reinigungskassette oder Wattestäbchen und Isopropylalkohol reinigen
Sicherheitshinweise	Nicht in Wasser tauchen, keine metallischen Gegenstände ins Gehäuse stecken, Batteriepolung beachten
Ersatzteile / Reparatur	Ersatzteile über Panasonic-Kundendienst oder Fachhändler; Reparatur nur durch qualifiziertes Personal
Lieferumfang	Kassettenabspieler, Kopfhörer, Bedienungsanleitung

Häufig gestellte Fragen - RQ-2102E8 PANASONIC

Wie schalte ich den Panasonic RQ-2102E8 ein?

Drücken Sie die Play-Taste; der Player startet die Wiedergabe. Zum Ausschalten drücken Sie Stopp.

Welche Batterien benötigt der RQ-2102E8?

Er benötigt zwei AA-Batterien (1,5 V, Alkali oder Zink-Kohle). Legen Sie diese polrichtig ein.

Kann ich auch Kopfhörer anschließen?

Ja, stecken Sie einen 3,5-mm-Klinkenstecker in die Buchse. Der eingebaute Lautsprecher wird dann stummgeschaltet.

Wie reinige ich die Tonköpfe?

Verwenden Sie eine Reinigungskassette oder befeuchten Sie ein Wattestäbchen mit Isopropylalkohol und reinigen Sie vorsichtig die Köpfe und die Andruckrolle.

Warum läuft das Band nicht richtig?

Mögliche Ursachen: schwache Batterien, verschmutzte Köpfe oder defekte Kassette. Tauschen Sie die Batterien, reinigen Sie die Köpfe oder versuchen Sie eine andere Kassette.

Kann ich den RQ-2102E8 mit Netzteil betreiben?

Nein, das Gerät hat keinen Netzteilanschluss. Es wird ausschließlich über Batterien betrieben.

Welche Kassetten kann ich abspielen?

Das Gerät spielt Compact Cassetten der Typen I (Normal), II (Hoch) und IV (Metall) ab. Die Umschaltung erfolgt automatisch.

Wie kann ich das Gerät transportieren?

Schalten Sie das Gerät aus, entnehmen Sie die Batterien und legen Sie es in eine Schutzhülle. Vermeiden Sie Stöße und Feuchtigkeit.

Wo finde ich Ersatzteile?

Wenden Sie sich an den Panasonic-Kundendienst oder einen autorisierten Händler. Geben Sie die Modellnummer RQ-2102E8 an.

Das Gerät gibt keinen Ton. Was tun?

Prüfen Sie die Batterien, die Kopfhörerbuchse (falls Kopfhörer angeschlossen) und die Lautstärkeeinstellung. Reinigen Sie ggf. die Kontakte.

BEDIENUNGSANLEITUNG RQ-2102E8 PANASONIC

Wir danken Ihnen, daß Sie sich für dieses Gerät entschieden haben, Um die optimale Leistung erzielen zu können, lesen Sie bitte diese Bedienungsleitung aufmerksam durch.

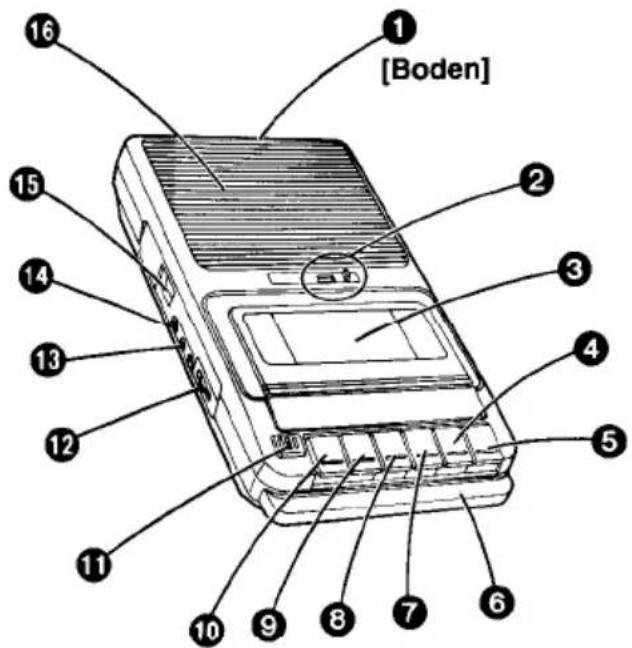

ANORDNUNG DER BEDIENUNGSELEMENTE

① Batteriefach
② Bandzählwerk und Rückstellknopf (COUNTER)

③ Cassettenfach
④ Stopp-/Auswurftaste ( □ STOPIEJECT)
⑤ Pausentaste (II PAUSE)
6 Tragegriff
⑦ Schnellvorlauf-/Vorwärts-Suchlauftaste (▶▶FF/CUE)
⑧ Rückspul-/Rückwärts-Suchlauftaste (◀◀ REW/REV)
9 Wiedergabetaste (▶ PLAY)
10 Aufnahmetaste(● RECORD)
⑪ Eingebautes Mikrofon (MIC)
12 Lautstärkeregler (VOLUME)
13 Mikrofonbuchse (MIC)
⑭ Mithörbuchse (MONITOR 8Ω)
15 Netzanschluß (AC IN -)
16 Lautsprecher

VORSICHTSMASSREGELN (A)

• Wenn das Gerät längere Zeit nicht oder nur mit Netzstrom betrieben wird, alle Batterien entfernen, um eine mögliche Beschädigung durch Auslaufen der Batterien zu vermeiden.
• Dieses Gerät nicht in der Nähe von Wärmequellen betreiben oder aufstellen. Das Gerät nicht längere Zeit in einem mit geschlossenen Türen und Fenstern in praller Sonne geparkten Wagen liegen lassen, weil sonst das Gehäuse verformt werden kann.
• Schnitte, Kratzer oder schlechte Anschlüsse im Netzkabel vermeiden, weil diese eine Brand- oder Stromschlaggefahr darstellen können. Außerdem ist zu starkes Abbiegen, Ziehen oder Spleißen des Netzkabels zu vermeiden.
  @Beim Trennen des Netzkabels nicht am Kabel selbst ziehen, weil sonst ein vorzeitiges Versagen oder Stromschlag die Folge sein kann.
• Das Gerät nicht in einem Badezimmer mit Netzstrom betreiben, weil dies möglicherweise zu einem Stromschlag führt.
• Bei Nichtverwendung das Netzkabel von der Netzsteckdose trennen.

CASSETTENBÄNDER (→B)

• Nur Cassettenbänder vom Normaltyp verwenden, da mit anderen Cassettenbändern möglicherweise nicht die optimale Leistung erreicht wird.
  *Sowohl bespielte als auch unbespielte Cassetten sollten nicht an Plätzen mit hoher Temperatur, hoher Luftfeuchtigkeit oder direkter Sonnenbestrahlung aufbewahrt werden. Eine bespielte Cassette niemals in die Nähe einer Magnetquelle, wie z. B. eines Magnets oder Fernsehgerätes legen, weil dadurch die Bandleistung beeinträchtigt werden kann.

Bemerkung

Das mitgelieferte Netzkabel ist ausschließlich für den Gebrauch mit diesem Gerät bestimmt. Dieses Netzkabel auf keinen Fall für andere Geräte verwenden.

STROMVERSORGUNG (C)

•Entfernen der Batterien

Die Batterien wie in der Abbildung gezeigt entfernen.

•Batterielebensdauer

Wenn die Batterien schwach sind, nimmt die Bandgeschwindigkeit ab, der Klang wird verzerrt und die Lautstärke ist geringer

Verhindern einer möglichen Beschädigung dieses Gerätes

• Neue Batterien polaritätsrichtig einsetzen (auf ⊕ und ⊖ achten).
  ● Die Batterien nicht erwärmen, weil sonst ein innerer Kurzschluß auftreten kann.
• Wenn dieses Gerät längere Zeit nicht oder nur mit Netzstrom betrieben wird, alle Batterien entfernen und diese an einem kühlen und trockenen Platz aufbewahren.

@Verbrauchte Batterien sofort entfernen.

- Nicht alte und neue Batterien zusammen verwenden. Außerdem niemals eine Alkalibatterie zusammen mit einer Manganbatterie verwenden.

Wichtiger Hinweis:

Wenn der Cassettenfachdeckel bei Betrieb des Gerätes mit Batterien nicht geöffnet und die Cassette nicht ausgeworfen werden kann, die Batterien durch neue ersetzen, dann diesen Bedienungsschritt erneut ausführen.

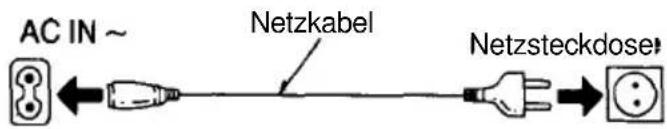

■ Netzstrombetrieb

Das mitgelieferte Netzkabel an den Netzanschluß des Gerätes und an eine Netzsteckdose anschließen.

Zur Beachtung:

Für Batteriestrombetrieb das Netzkabel von der Netzsteckdose und dem Netzanschluß des Gerätes trennen.

BANDWIEDERGABE (D)

1. Den Cassettenfachdeckel durch Drücken der Stopp-/Auswurftaste öffnen. Die Cassette gemäß Abbildung in das Cassettenfach einsetzen, dann den Cassettenfachdeckel schließen
2. Die Wiedergabetaste drücken, um mit der Wiedergabe zu beginnen.
3. Den Lautstärkeregler wunschgemäß einstellen
4. Um die Wiedergabe zu beenden, die Stopp-/Auswurftaste drücken.

■ Vollautomatische Abschaltung

Wenn das Band bei Wiedergabe, Aufnahme, Schnellvorlauf oder Rückspulung sein Ende erreicht, sorgt die Abschaltautomatik für Ausrasten der Funktionstasten und automatisches Ausschalten des Gerätes.

■ Schnellvorlauf und Rückspulung

Beim Drücken der Schnellvorlauf-/Vorwärts-Suchlauftaste läuft das Band schnell vor. Beim Drücken der Rückspul-/Rückwärts-Suchlauftaste wird das Band schnell zurückgespult.

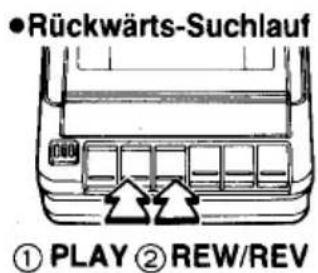

■ Vorwärts- und Rückwärts-Suchlauf

Wenn die Schnellvorlauf-/Vorwärts-Suchlauftaste (oder die Rückspul-/Rückwärts-Suchlauftaste) bei Bandwiedergabe ganz niedergedrückt wird, läuft das Band schnell vor (oder zurück), und die Bandwiedergabe ist (zwar verstümmelt) über den Lautsprecher zu hören, solange sich die Taste in der ganz niedergedrückten Stellung befindet.

■ Bandzählwerk und Rückstellknopf

Beim Drücken des Rückstellknopfes werden die Ziffern auf "000" zurückgesteilt. Die Ziffern ändern sich beim Bandlauf, so daß anhand der Anzeige eine gewünschte Bandstelle schnell aufgefunden werden kann.

Zur Beachtung:

Um das Bandzählwerk zurückzustellen, darauf achten, die Rückstelltaste ganz niederzudrücken, weil es sonst vorkommen kann, daß das Bandzählwerk nicht richtig funktioniert.

Pause

Durch Drücken der Pausentaste kann der Bandlauf bei Aufnahme oder Wiedergabe vorübergehend angehalten werden. Der Bandlauf wird fortgesetzt, wenn die Pausentaste durch nochmaliges Drücken ausgerastet wird.

Zur Beachtung:

Bei Aufnahme oder Wiedergabe darauf achten, die Pausentaste niemals längere Zeit in ihrer eingerasteten Stellung zu lassen.

AUFNAHME

■ Aufnehmen über das eingebaute Mikrofon

1. Die Cassette einsetzen.
2. Die Aufnahmetaste drücken. Die Aufnahme beginnt.
3. Um die Aufnahme zu beenden, die Stopp-/Auswutftaste drücken.

■ Aufnehmen über eine externe Klangquelle (Siehe ANSCHLÜSSE auf Seite 53.)

1. Das externe Mikrofon oder Anschlußkabel gemäß Abbildung anschließen. Das eingebau- te Mikrofon wird automatisch abgeschaltet.
2. Gemäß der Beschreibung im Abschnitt "Aufnehmen über das eingebaute Mikrofon" vorgehen.

■ Schnellüberprüfung

Um den gerade aufgenommenen Ton zu überprüfen, die Rückspul-/Rückwärts-Suchlauftaste drücken und halten. Hierdurch wird das Band zurückgespult. Beim Loslassen der Taste wird der aufgenommene Ton wiedergegeben.

■ Folgeaufnahme

Bei Wiedergabe kann mit dem Aufnehmen begonnen werden, indem man einfach die Aufnahmetaste drückt.

■ Mithören

Beim Aufnehmen ist Mithören über den Ohrhörer möglich, der an die Mithörbuchse anzuschließen ist.

Die Lautstärke für das Mithören kann erforderlichenfalls mit dem Lautstärkeregler geregelt werden.

■ Löschen von Aufnahmen

Bei einer Neuaufnahme wird die frühere Aufnahme automatisch gelöscht, so daß nur die Neuaufnahme auf dem Band vorhanden ist.

WARTUNG (E)

- Bei sehr starker Verschmutzung der Kopfeinheit diese mit einem weichen Tuch reinigen, das mit etwas Alkohol angefeuchtet ist.

- Keine Metallgegenstände oder Werkzeuge, wie z. B. magnetische Schraubenzieher, in Kontakt mit der Kopfeinheit bringen.

- Das Plastikgehäuse nicht mit Benzin oder Verdünnungsmittel reinigen. Das Gehäuse mit einem mit milder Seifenlauge angefeuchteten Tuch reinigen.

*Sprühmittel zur Insektenvernichtung vermeiden, Einige Insektizide enthalten Chemikalien, die eine Verformung des Gehäuses verursachen können.

AUFNAHMESCHUTZLAMELLEN

Aufnahmen sind nur möglich, wenn diese Lamellen vorhanden sind.
