BEDIENUNGSANLEITUNG DC-40200 Digitus
VGA-zu-DVI-Konverter-Box
■ 1 Digitus DC-40200
■ 1 Benutzerhandbuch
■ 1 Netzadapter DC 9V/600mA
■ 1 Digitus 1.2M-Kabel (HD-15 Stecker zu Stecker)
Fehlt einer der Artikel, wenden Sie sich bitte an den Verkäufer.
Einführung
Der DC-40200 ermöglicht den Anschluss eines PCs mit analogem VGA-Ausgang an digitale DVI-Monitore oder Projektoren. Der Konverter ändert die analogen VGA-Signale in digitale Grafiksignale um, so dass digitale Monitore oder Projektoren einfach und praktisch an Ihren PC angeschlossen werden können.
Merkmale
- Anwendung der PanelLink-Digitaltechnologie
- Entspricht den Bestimmungen des DVI 1.0
- Unterstützt Anzeige mit Hochauflösung bis zu WUXGA (25-165 MHz)
- Anschluss von PCs mit analogem Videoausgang an digitale DVI-Monitore oder Projektoren
Angaben
| Funktion | DC-40200 |
| Video-Eingangsanschluß (VGA-Steckerbuchse) | 1 |
| Video-Ausgangsanschluß (DVI-Steckerbuchse) | 1 |
| Max. Auflösung 1920x1200 60Hz | |
| Kabellänge 12 m (max.) | |
| Eingangssignal | Standard-VGA-Signal |
| Ausgangssignal | Standard-DVI-Signal |
| Power Adapter (Min.) DC 9V 600mA | |
| Gehäuse | Metall |
| Gewicht | 305 |
| Maße (LxBxH) 128x75x29 mm | |
Hinweis:
Die Auflösung kann durch verschiedene Kabelqualitäten sowie Kabeldistanzen beeinflußt werden.
Technische Angaben
Eingangs-/Ausgangssignale
| 1 T.M.D.S Daten 2- 16 Erkennung Direktanschluß | |||
| 2 T.M.D.S Daten 2- 17 T.M.D. | Daten 0- | ||
| 3 | T.M.D.S Daten 2/4 abgeschirmt | 18 T. | M.D.S Daten 0+ |
| 4 T.M.D.S Daten 4- 19 | T.M.D.S Daten 0/5 abgeschirmt | ||
| 5 T.M.D.S Daten 4+ 20 T.M.D. | Daten 5- | ||
| 6 DDC-Takt 21 T.M.D.S Daten 5+ | |||
| 7 | DDC-Daten | 22 | T.M.D.S Taktschild |
| 8 Analog vertik. Synchr. | 23 T.M. | D.S Takt + | |
| 9 T.M.D.S Daten 1- | 24 T.M. | D.S Takt - | |
| 10 T.M.D.S Daten 1+ | |||
| 11 | T.M.D.S Daten 1/3 abgeschirmt | C1 | Analog rot |
| 12 T.M.D.S Daten 3- | C2 | Analog grun | |
| 13 T.M.D.S Daten 3+ | C3 Analog blau | ||
| 14 +5V Stromversorgung | C4 Analog horiz. Synchr. | ||
| 15 GND | C5 | Analog Masseanschluß | |

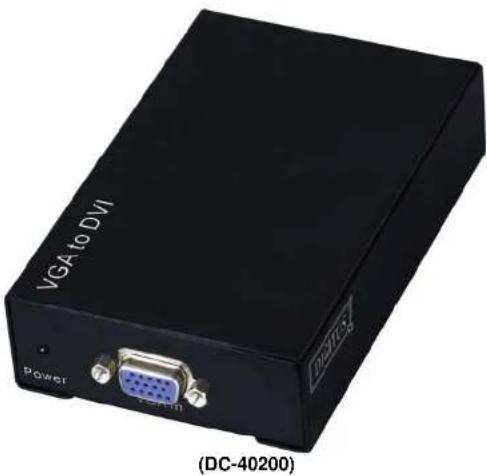

VORDERANSICHT
1. Betriebsanzeige-LED
2. "VGA In"-Port
RÜCKANSICHT
1. "DVI Out"-Port
2. Netzeingangsbuchse
UNTENANSICHT
- Horizontales Einstellsen (5-9)
- Vertikales Einstellen (10-12)
Installation
- Den PC und die Monitore ausschalten.
- Das Verlängerungskabel mit dem VGA-Stecker zwischen dem PC und dem "VGA In" (VGA-Eingang) des DC-40200 anschließen.
- Die Verlängerungskabel mit dem DVI-Stecker zwischen den Monitoren und den "DVI Out" (DVI-Ausgang)-Ports des DC-40200 anschließen.
- Das Stromkabel anschließen und den DC-40200 einschalten.
- Den PC und den Digitalmonitor sowie den Projektor einschalten.
Unterstützt den VGA-Modus
| Analog Auflösung Frequenz (in Hz) | ||
| VGA 640x480 | 60 / 72 / 75 / 85 | |
| VGA 720x400 | 70 / 85 | |
| SVGA 800x600 | 56 / 60 / 72 / 75 / 85 | |
| WVGA | 848x480 | 60 |
| XGA 1024x768 | 60 / 70 / 75 / 85 | |
| SXGA | 1152x864 | 75 |
| SXGA 1280x768 | 60RB / 75 / 85 | |
| WXGA | 1280x800 | 60 |
| SXGA 1280x960 | 60 / 85 | |
| SXGA | 1280x1024 | 60 / 75 / 85 |
| WXGA | 1360x768 | 60 |
| SXGA+ | 1400x1050 | 60RB / 75 |
| WXGA+ | 1440x900 | 60 |
| SXGA+ | 1440x1050 | 60 |
| UXGA | 1600x1200 | 60 |
| WSXGA+ | 1680x1050 | 60 |
| WUXGA | 1920x1080 | 60 |
| WUXGA | 1920x1200 | 60RB |
-3-
Einstellungen des DIP-Schalters
Horizontal Einstellen
| SW5 | SW6 | SW7 | SW8 | SW9 | RESULTAT |
| AUS | AUS | AUS | AUS | AUS | Links+16 |
| AUS | AUS | AUS | AUS | EIN | Links+15 |
| AUS | AUS | AUS | EIN | AUS | Links+14 |
| AUS | AUS | AUS | EIN | EIN | Links+13 |
| AUS | AUS | EIN | AUS | AUS | Links+12 |
| AUS | AUS | EIN | AUS | EIN | Links+11 |
| AUS | AUS | EIN | EIN | AUS | Links+10 |
| AUS | AUS | EIN | EIN | EIN | Links+9 |
| AUS | EIN | AUS | AUS | AUS | Links+8 |
| AUS | EIN | AUS | AUS | EIN | Links+7 |
| AUS | EIN | AUS | EIN | AUS | Links+6 |
| AUS | EIN | AUS | EIN | EIN | Links+5 |
| AUS | EIN | EIN | AUS | AUS | Links+4 |
| AUS | EIN | EIN | AUS | EIN | Links+3 |
| AUS | EIN | EIN | EIN | AUS | Links+2 |
| AUS | EIN | EIN | EIN | EIN | Links+1 |
| EIN | AUS | AUS | AUS | AUS | 0 |
| EIN | AUS | AUS | AUS | EIN | Rechts+1 |
| EIN | AUS | AUS | EIN | AUS | Rechts+2 |
| EIN | AUS | AUS | EIN | EIN | Rechts+3 |
| EIN | AUS | EIN | AUS | AUS | Rechts+4 |
| EIN | AUS | EIN | AUS | EIN | Rechts+5 |
| EIN | AUS | EIN | EIN | AUS | Rechts+6 |
| EIN | AUS | EIN | EIN | EIN | Rechts+7 |
| EIN | EIN | AUS | AUS | AUS | Rechts+8 |
| EIN | EIN | AUS | AUS | EIN | Rechts+9 |
| EIN | EIN | AUS | EIN | AUS | Rechts+10 |
| EIN | EIN | AUS | EIN | EIN | Rechts+11 |
| EIN | EIN | EIN | AUS | AUS | Rechts+12 |
| EIN | EIN | EIN | AUS | EIN | Rechts+13 |
| EIN | EIN | EIN | EIN | AUS | Rechts+14 |
| EIN | EIN | EIN | EIN | EIN | Rechts+15 |
Die Anzeige auf dem Bildschirm mit der "Links + n"-Taste einstellen, falls diese zu schräg nach rechts gestellt ist. Die Anzeige auf dem Bildschirm mit der "Rechts + n"-Taste einstellen, falls diese zu schräg nach links gestellt ist.
-4-
Vertikales Einstellen
| SW10 | SW11 | SW12 | RESULTAT |
| AUS | AUS | AUS | Ab+4 |
| AUS | AUS | EIN | Ab+3 |
| AUS | EIN | AUS | Ab+2 |
| AUS | EIN | EIN | Ab+1 |
| EIN | AUS | AUS | 0 |
| EIN | AUS | EIN | Auf+1 |
| EIN | EIN | AUS | Auf+2 |
| EIN | EIN | EIN | Auf+3 |
Bei einer zu niedrigeren Position stellen Sie diesen mit der
"Auf + n"-Taste entsprechend ein.
Bei einer zu hohen Position stellen Sie diesen mit der "Ab
+ n"-Taste entsprechend ein.
Die Schärfe Einstellen
| SW1 | SW2 | SW3 | SW4 |
| AUS | AUS | AUS | AUS |
| AUS | AUS | AUS | EIN |
| AUS | AUS | EIN | AUS |
| AUS | AUS | EIN | EIN |
| AUS | EIN | AUS | AUS |
| AUS | EIN | AUS | EIN |
| AUS | EIN | EIN | AUS |
| AUS | EIN | EIN | EIN |
| EIN | AUS | AUS | AUS |
| EIN | AUS | AUS | EIN |
| EIN | AUS | EIN | AUS |
| EIN | AUS | EIN | EIN |
| EIN | EIN | AUS | AUS |
| EIN | EIN | AUS | EIN |
| EIN | EIN | EIN | AUS |
| EIN | EIN | EIN | EIN |
Mit der Taste stellen Sie die "Schärfe" zum Korrigieren eines flimmernden Textes oder einer Zeile ein.
Warenzeichen:
Sämtliche Firmen-, Marken- und Produktnamen in dieser Benutzeranleitung sind Warenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Inhaber.
