MS11M6-18HRFN1-QE - Klimaanlage MIDEA - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts MS11M6-18HRFN1-QE MIDEA als PDF.
| Produkttyp | Split-Klimaanlage (Kühlen und Heizen) |
| Marke | Midea |
| Modell | MS11M6-18HRFN1-QE |
| Kühlleistung | 18000 BTU (5,2 kW) |
| Heizleistung | 18000 BTU (5,2 kW) |
| Energieeffizienzklasse | A++ |
| Spannung | 230 V / 50 Hz |
| Kältemittel | R32 |
| Abmessungen Innengerät (BxHxT) | 1000 x 320 x 230 mm |
| Abmessungen Außengerät (BxHxT) | 900 x 700 x 350 mm |
| Gewicht Innengerät | ca. 12 kg |
| Gewicht Außengerät | ca. 40 kg |
| Schalldruckpegel Innengerät | ca. 50 dB(A) |
| Schalldruckpegel Außengerät | ca. 65 dB(A) |
| Luftstrom | max. 1000 m³/h |
| Kompressortyp | Inverter |
| Funktionen | Kühlen, Heizen, Entfeuchten, Lüften, Timer, Schlafmodus, Turbo |
| Filter | Waschbarer Feinfilter |
| Steuerung | Fernbedienung |
| Wartung | Filter alle 2 Wochen reinigen |
| Sicherheit | Kindersicherung, Überhitzungsschutz |
| Garantie | 5 Jahre |
Häufig gestellte Fragen - MS11M6-18HRFN1-QE MIDEA
Benutzerfragen zu MS11M6-18HRFN1-QE MIDEA
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Klimaanlage kostenlos im PDF-Format! Finden Sie Ihr Handbuch MS11M6-18HRFN1-QE - MIDEA und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MS11M6-18HRFN1-QE von der Marke MIDEA.
BEDIENUNGSANLEITUNG MS11M6-18HRFN1-QE MIDEA
Anwendbar für folgende Modelle:
MSR23-09HRDN1-QE / MSR23-12HRDN1-QE / MSR23-18HRDN1-QE MS11M6-12HRFN1-QE / MS11M6-18HRFN1-QE
Sehr geehrter Kunde,
wir danken Ihnen für den Kauf dieser Klimaanlage inkl. Wärmepumpe, die entwickelt und getestet wurde, um den höchsten Anforderungen standzuhalten.
Lesen Sie vor der Inbetriebnahme dieses Handbuch aufmerksam durch und bewahren Sie es zur künigen Referenz auf.
WICHTIG!!!WICHTIG!!!WICHTIG!!!WICHTIG!!!WICHTIG!!!
Die Innen- und Außeneinheit sind je einzeln in einem Paket verpackt. Die Pakete sind
gekennzeichnet mit dem Symbol und . Bie unbedingt darauf achten, dass Sie dementsprechend die richgen Packstücke haben! Die verschiedenen Leistungsklassen sind farbig, wie folgt, gekennzeichnet um eine Verwechslung auszuschließen:
MSR23-Serie 9.000 BTU = GRÜN
MSR23-Serie 12.000 BTU = ROT
MSR23-Serie 18.000 BTU = BRAUN
11M6-Serie 12.000 BTU = DUNKEL BLAU
11M6-Serie 18.000 BTU = SCHWARZ
GERÄTE MIT VERSCHIEDENEN FARBEN SIND NICHT KOMPATIBEL!!!
Für die Installaon benöttes Werkzeug:
○ Wasserwaage, Zollstock, Gabelschlüssel 19/22/24
○ Bohrmaschine inkl. Bohrer für Bohrung von 70 mm
○ Schraubenzieher, Inbusschlüssel, Drehmomentschlüssel
○ Schutzbrille und Handschuhe
RÜCKGEWINNUNG UND RECYCLING
Die europäische Richtlinie 2002/96/EC über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) verlangt, dass die gebrauchten Haushaltsgeräte nicht im normalen kommunalen Abfall entsorgt werden.
Die Altgeräte müssen getrennt entsorgt werden, um die Rückgewinnungs- und Recyclingrate der enthaltenen Materialien zu opmieren und die Auswirkung auf Gesundheit und Umwelt zu verringern.
Es ist somit untersagt, dieses Gerät mit den gängigen Haushaltsabfällen zu entsorgen.
Es gibt mehrere Möglichkeiten der Mülltrennung:
In Ihrer Gemeinde können spezielle Sammlungen von Elektro- und Elektronikschro organisiert werden. Falls Sie ein neues Produkt als Ersatz für das alte kaufen, ist Ihr Händler verpichtet, das aktuelle Gerät zurückzunehmen. Sie können schließlich dieses Produkt an spezielle Sammler verkaufen.
Es ist streng untersagt, dieses Produkt in der Natur oder an jedem anderen unzulässigen Ort zu entsorgen oder liegenzulassen. Die Umwelt wird geschädigt, indem Produkte in die Natur entladen werden, die zu Wasserverunreinigungen führen und sich in die Nahrungskee eingliedern können.
Unsere Garane hat keine Gülgkeit, wenn die Sicherheits- und Bedienungsanweisungen dieses Geräts nicht eingehalten werden. Im Zweifelsfall kontakeren Sie bie Ihren Installateur oder unseren Kundendienst.
Um Personen- oder Sachschäden zu vermeiden, empfehlen wir Ihnen, die verschiedenen Hinweise in diesem Handbuch zu lesen und zu befolgen.
Eine fehlerhae Verwendung aufgrund der Missachtung unserer Hinweise kann zu Verletzungen führen oder die Langlebigkeit dieses Geräts beeinträchgen.
Den Anweisungen in diesem Handbuch gehen Piktogramme voraus, mit denen die Risiken veranschaulicht werden.
Hinweis auf die Möglichkeit schwerer oder lebensgefährlicher Verletzungen
Hinweis auf mögliche Verletzungen oder Schäden an Gütern oder am Gerät
Es werden auch andere Symbole verwendet, um die Aufmerksamkeit auf besammte Bedienungen zu lenken.
NIEMALS DURCHFÜHREN
IMMER GENAUSO VERFAHREN
eine elektrische Anlage angeschlossen werden, die den geltenden Normen entspricht.
Bei Nichtbeachtung können Stromschläge aufgrund übermäßiger Hitze einen Brand auslösen.
Niemals durch Abschalten oder ließen der Stromversorgung das abschalten oder in Betrieben. Bei Nichtbeachtung können Stromschläge aufgrund übermäßiger Hitze einen Brand auslösen.
ls ein Stromversorgungskabel beschädigen oder ein beschädigtes oder nicht genormtes Stromversorgungskabel verwenden.
Bei Nichtbeachtung können Stromschläge einen Brand auslösen.
Nur die original beigefügten Stromkabel für Netzanschluß und zur Verbindung Innen-Außeneinheit verwenden.
Bei Nichtbeachtung können Stromschläge oder Brände ausgelöst werden.
Berühren Sie das Gerät nie mit feuchten Händen oder an einem sehr feuchten Räumen.
Bei Nichtbeachtung können Stromschläge schwerwiegende Konsequenzen haben.
Überprüfen Sie immer, dass die Erdung den Vorschrien entspricht.
Installieren Sie immer einen geeigneten und passenden Trennschalter.
Eine fehlende Erdung kann zu schwerwiegenden Stromschlägen führen.
Trennen Sie immer die Stromversorgung, wenn das Gerät ungewöhnliche Geräusche, Gerüche oder Rauch produziert.
Das entstehende Kondenswasser ist kein Trinkwasser.
Önen Sie nie die Innen oder Außeneinheiten während des Betriebs.
Bei Nichtbeachtung kann dies schwerwiegende Stromschläge verursachen und das Gerät beschädigen.
Es enthält
gesundheitsschädliche, krankmachende Substanzen.
Dies kann schwerwiegende
Stromschläge verursachen und das Gerät beschädigen.
Stellen Sie nie Geräte in die Nähe einer Wärmequelle, brennbarer oder explosiver Produkte.
Achten Sie immer auf eine angemessene Belüung des Raums, in dem die Klimaanlage installiert ist.
Dies kann einen Brand oder eine Explosion verursachen.
GEFAHR
Während der Wartung oder lung muss die Klimaanlage ngt vom Netz genommen n.
Vorsicht beim Filterwechsel innengerät. Blechkanten en Verletzungen sachen.
Lüen Sie den Raum, wenn ngsmiel verwendet werden.
Bei Nichtbeachtung können Stromschläge aufgrund übermäßiger Hitze einen Brand auslösen.
Reinigen Sie die Inneneinheit it einem feuchten Tuch.
Die Luzirkulaon am und Außengerät muss hindernisfrei sein.
Eine zu hohe Lösungsmiel- konzentraon kann Krankheiten oder eine Vergiung verursachen.
Geräte immer gemäß ihren Besmmungszweck einsetzen.
Eindringendes Wasser in das Gerät kann Kurzschlüsse verursachen.
Bei Nichtbeachtung kann die Funkon des Gerätes gestört werden
Verwenden Sie nie ernde, korrosive gungsmiel oder gungsmiel auf Erdölbasis.
Platzieren Sie nie einen stand so, dass der tri oder -austri des s behindert wird.
Trennen Sie das Gerät vom Netz, wenn es für die Zeit nicht in Betrieb nehmen wird.
Das Aussehen des Geräts kann durch die Verwendung beeinträcht werden.
Störungen des Geräts können die Folge sein.
Neben einem erhöhten Verbrauch wird auch die Langlebigkeit des Geräts beeinträcht.
Wiedereinsatz der
Filter auf richge Posion achten
Wenn Wasser in das Gerät ngt, trennen Sie die versorgung und keren Sie einen indler.
Achten Sie während dem cken und während der ge auf scharange und Teile.
Dies könnte Verletzungen
hervorrufen.
Inhaltsverzeichnis
Hinweise zum Montageort----
Kontrolle bei der Lieferung
Bedienung der Geräte
Inhalt und Beschreibung----
Gesamtansicht des Geräts
Installation der Geräte----

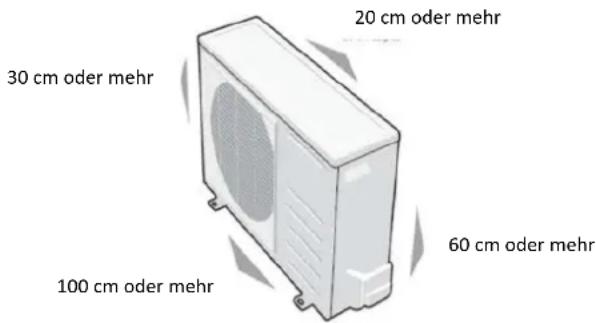

Auswahl der Standorte für die Geräte----

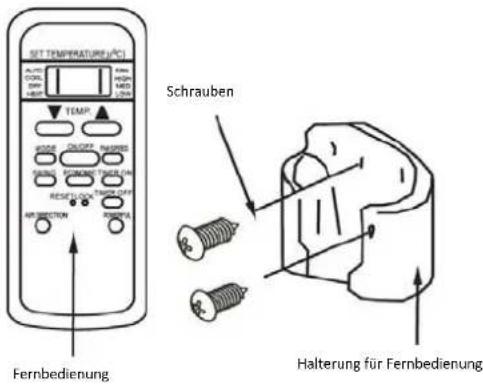

Installation der Fernbedienung
Installation der Kühlrohrleitungen an der Innenraumeinheit
Installation der Innenraumeinheit----

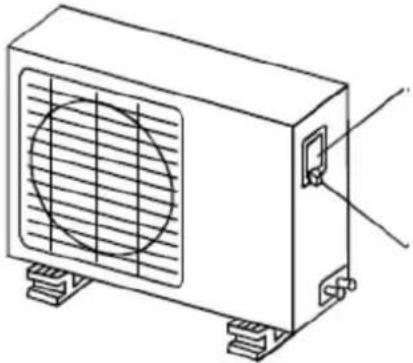

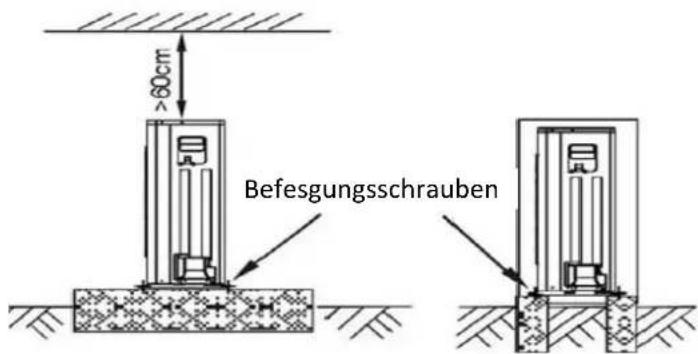

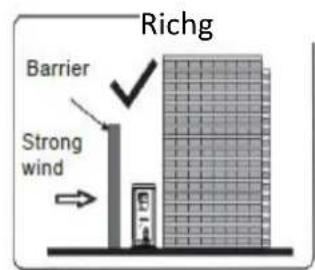

Installation des Außenaggregats ----

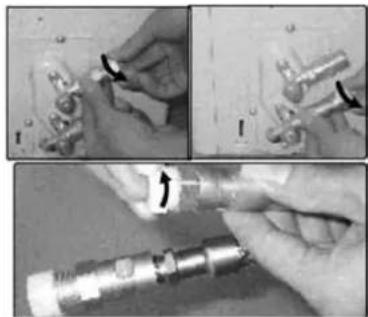

Installation der Kühlrohrleitungen am Außenaggregat----
Installation der elektrischen Anschlüsse
INBETRIEBNAME
Überprüfen Sie vor der Inbetriebnahme die folgenden Punkte:----
Inbetriebnahme----
Gerätedarstellungen in diesem Handbuch
Hinweis: Alle Abbildungen in diesem Handbuch dienen der Veranschaulichung der aufgeführten Erläuterungen. Sie können somit von Ihrem speziellen Gerät abweichen.
Vorsichtsmaßnahmen
- Lesen Sie zu Beginn dieses Handbuch, um sich mit den Anweisungen vertraut zu machen. Dieses Handbuch wurde unter dem Vorbehalt herausgegeben, dass Inhalte ohne Vorankündigung geändert werden können.
- Die Installaon muss von Fachpersonal durchgeführt werden, das mit den aktuellen Vorschrien bezüglich der Zulassungen im Umgang mit Kältemieln und Elektroinstallaon vertraut ist.
- Verwenden Sie ausschließlich die mitgelieferten oder empfohlenen Anschlüsse und das entsprechende Zubehör.
• Die naonalen Sicherheitsvorschrien müssen eingehalten werden. - Das Innen- und Außengerät entsprechen der EMC-Richtlinie 89/336/CEE. Elektrische Störungen von und durch Fremdgeräte ist weitestgehend ausgeschlossen.
- Die Stromversorgung der Klimaanlage muss über eine unabhängige Leitung mit einem entsprechenden Schutz erfolgen.
- Es ist keine Abzweigleitung auf dieser Leitung erlaubt.
- Informieren Sie sich bei Ihrer Stromversorgung über eventuelle Einschränkungen beim Betrieb von Split – Klimaanlagen.
- Die Leistung ist auf dem Typenschild des Geräts ausgewiesen.
-
Lassen Sie sich bei Ihrem Händler vor Ort beraten.
-
Führen Sie eine allgemeine Überprüfung durch, bevor Sie das Gerät in Betrieb nehmen.
- Kontrollieren Sie die einwandfreie Funkon der Geräte nach der Inbetriebnahme.
- Unterweisen Sie den Endbenutzer über die Bedienung und Wartung seiner Anlage.
Montageort
ACHTUNG
Die Auswahl des Montageortes ist wichg für eine ordnungsgemäße Funkon des Geräts
Vermeiden Sie Orte mit / in:
- Industrieatmosphäre
• starken Spannungsschwankungen - einem starken elektromagneschen Feld
- unmielbarer Nähe von Behältern mit brennbaren Gasen und leicht entzündlichen Materialien
• sauren oder alkalischen Dämpfen - geschlossenen und/oder schlecht belüeten Räumen
- in Räumen mit öl – oder fehalger Atmosphären
- in sehr staubhalgen Räumen oder Atmosphären
• sehr ungünsgen Wierungsbedingungen (Wind, Regen, Seelu, Schnee)
- weitere Angaben zum Montageort der Innen- und Außenaggregate finden Sie in den jeweiligen Abschnien "Installaonen".
Kontrolle bei der Lieferung
Bei der Lieferung müssen die beiden Packstücke kontrolliert werden. Jede Beschädigung muss nach Erhalt umgehend bei Ihrem Lieferanten gemeldet werden.
Transport der Geräte
- Achten Sie während des Transportes des Geräts auf folgende Symbole:
Zerbrechlich - vorsichger Umgang erforderlich
Halten Sie das Gerät gerade, um keine Beschädigung des Kompressors zu verursachen.
- Transporeren Sie das Gerät in der Originalverpackung.
- Verwenden Sie während der Bewegung des Geräts immer entsprechende Hebevorrichtungen und heben Sie die Außeneinheit nie allein.
- Beachten Sie dass der Schwerpunkt der Außeneinheit nicht mig ist.
Inhalt und Beschreibung
Überprüfen Sie, dass die folgenden Bauteile geliefert wurden:
| Kategorie | Bezeichnung | Menge | |
| Ausrüstung | Fernbedienung | 1 | |
| Halterung für Fernbedienung | 1 | ||
| Fernbedienung und Zubehör | Kondensat-Schlauch | 1 | |
| Schrauben |  | 4 bis 8 | |
| Alkali-Baerien |  | 2 | |
| Kälteleitung |  | 1 | |
| Sonsge | Installaonshandbuch | 1 | |
| Bedienungsanleitung | 1 |
Gerätedarstellung
Hinweis
Abbildungen in diesem Handbuch dienen der Veranschaulichung der aufgeführten Erläuterungen. Sie können somit von Ihrem speziellen Gerät abweichen.

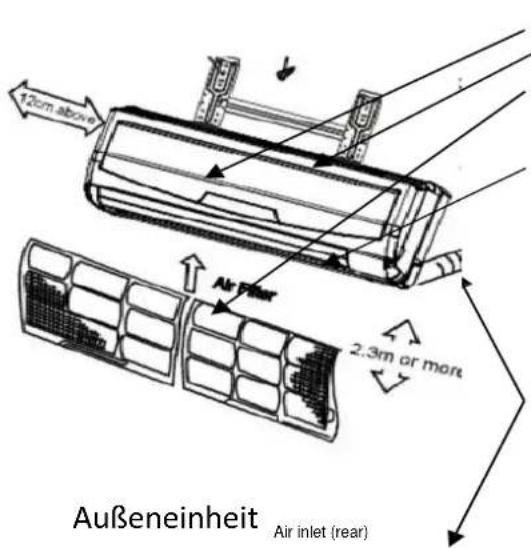

Inneneinheit
1 – Vorderseite
2 - Lueinlass
3 - Filter (unter der Verkleidung)
4 - Luauslass
5 – Kälteleitung / Kondensat -Schlauch

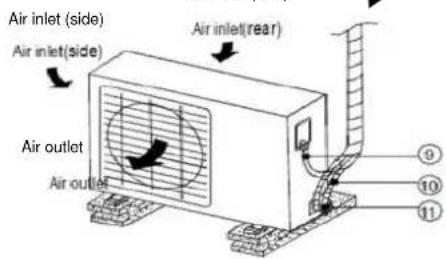

9- Kabel für Stromversorgung und Verbindung mit dem Außenaggregat
10- Kühlanschlüsse
Installaon der Geräte
Installaonsreihenfolge
- Orte für Außengerät und Innengerät auswählen
- Außeneinheit installieren (Details siehe unten)
- Innenraumeinheit installieren (Details siehe unten)
- Kälteleitung installieren (Details siehe unten)

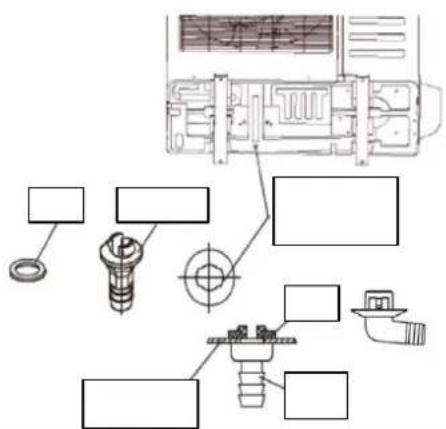

- Kondensatschlauch anschließen (Details siehe unten)
- Elektrische Verbindungen anschließen (Details siehe unten)
- Auf Funkon prüfen (Details siehe unten)
Kriterien zur Auswahl des Standortes für die Inneneinheit
Die Inneneinheit muss an einem Ort installiert werden, der die folgenden Anforderungen erfüllt:
- In dem Raum müssen sowohl Installaon als auch Wartung leicht durchführbar sein.
- Der Lustrom kann den gesamten Raum erreichen.
- Das Innengerät sollte keiner direkten Wärmestrahlung oder dem direkten Wärmelustrom von Heizgeräten ausgesetzt sein.
- Das Innengerät sollte mindestens einen Meter Abstand zu Fernseh- und Radiogeräten haben, um Empfangsstörungen zu vermeiden.
- Beachten Sie die Abstände der Inneneinheit zur Wand, Decke und Fußboden.

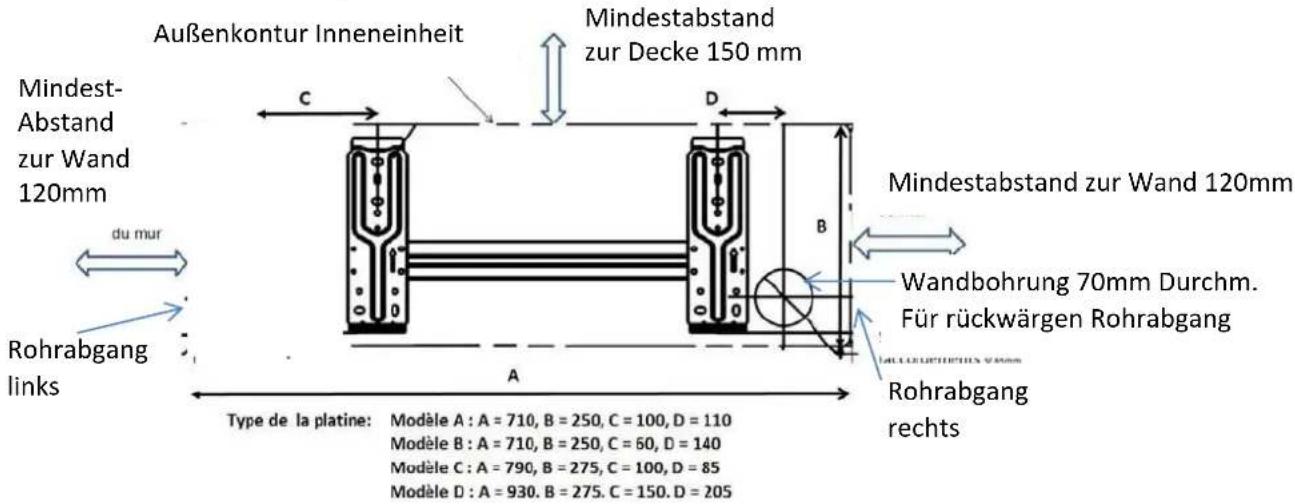

ANBRINGEN DER INSTALLATIONSPLATTE
HINWEIS:
Die Montagewand ist stabil genug, um das Gewicht der Inneneinheit zu tragen und um keine Vibraonen zu übertragen.
- Moneren Sie die Installaonsplae horizontal ausgerichtet.
- Die Posion der Halteplae zur Außenkontur der Inneneinheit siehe Skizze
- Die Halteplae mit 8 Dübeln (6mm) und entsprechenden Schrauben befasgen.

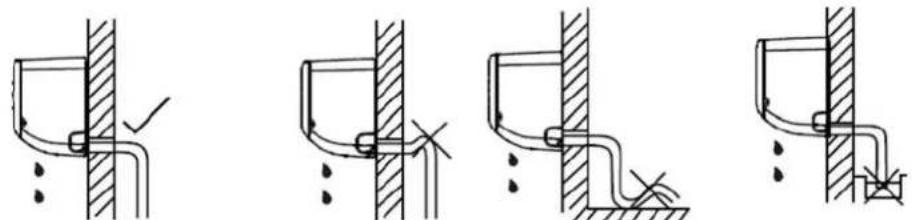

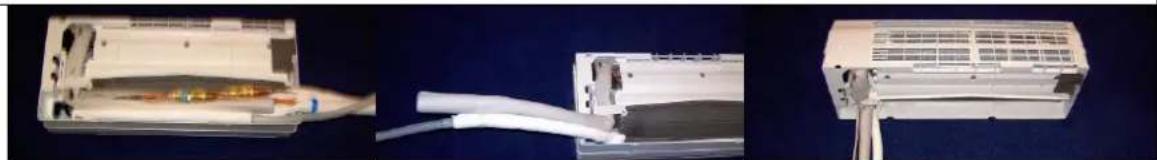

Wahl des Abganges der Versorgungsleitungen
- Wählen Sie den Abgang für die Kälterohrleitung, den Kondenswasserschlauch und das Elektrokabel entsprechend den örtlichen Gegebenheiten auf der linken oder rechten Seite.
- Ist der Abgang direkt hinter der Inneneinheit vorgesehen, muss eine Bohrung angebracht werden. Die Posion der Bohrung siehe Skizze oben.
- Bohren Sie das Loch mit einem Durchmesser vom 70 mm und einem Gefälle von ca. 15° nach außen, damit das Kondensat abießen kann.
- Werden Streckmetall oder ähnliche scharange Materialien durchbrochen, muss ein dünnwandiges Kunststorohr die isolierte Kühlleitung vor Beschädigung schützen.
Elektroinstallaon
Netzseig muss eine 220 V Steckdose (DIN 4940/441) vorhanden sein.
Der Netzanschluss der Steckdose muss miels eines Trennschalters abschaltbar sein.
Der Trennschalter muss für die Leistung (siehe Typenschild) der Klimaanlage ausgelegt sein.
Der Netzanschluss muss miels einer Fehlstromschutzschaltung abgesichert sein.
Die Netzspannung muss im Bereich von 220V +/- 10% liegen.
Eine ordnungsgemäße Erdung der Innen und Außeneinheit muss durchgeführt werden.

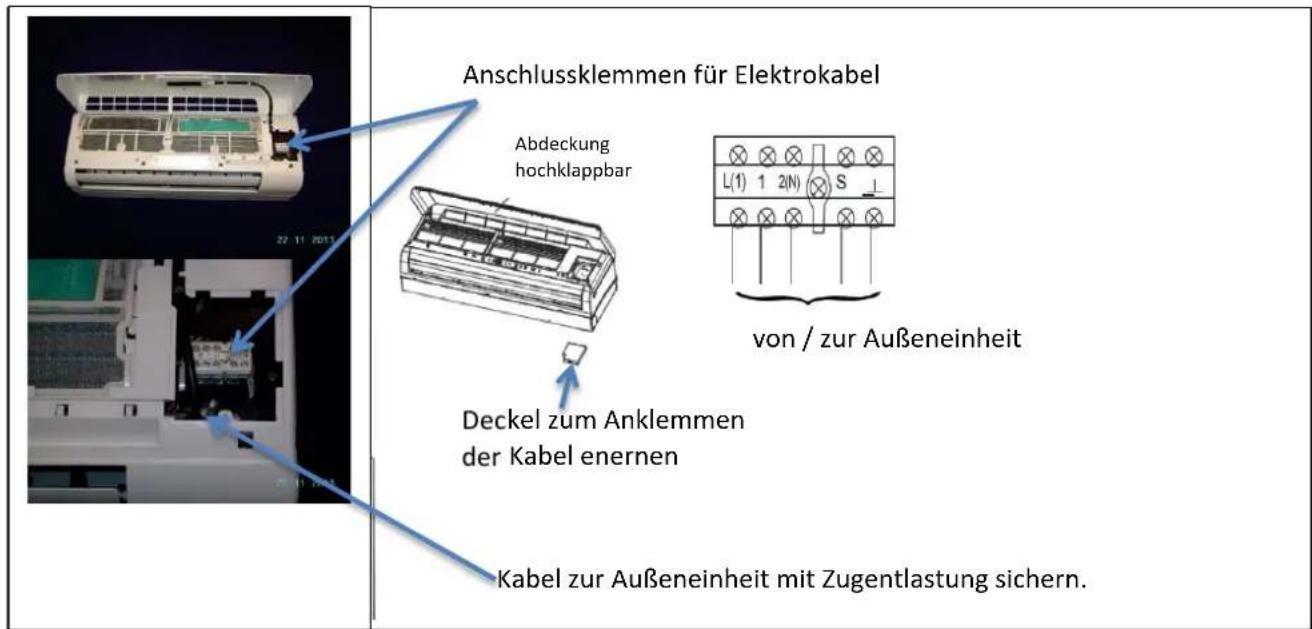

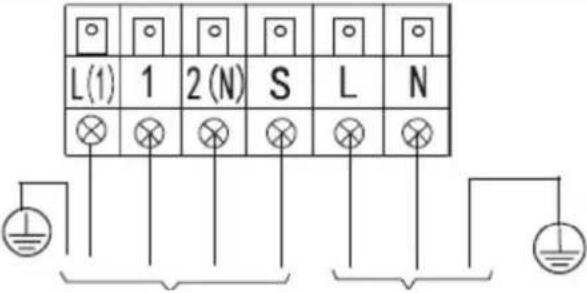

Kabelanschluß an die Inneneinheit

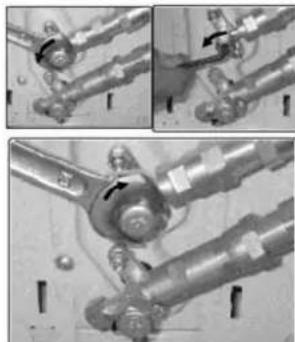

Installaon der Kühlrohrleitungen an der Inneneinheit
Wichge Empfehlungen:
Befolgen Sie unbedingt die nachstehenden Anweisungen. Die Garane gilt nur, wenn diese Anweisungen richg befolgt wurden.
Enernen Sie die Schutzkappen von den Rohrleitungen und Venlen.
Um nach dem Anschließen Leckagen zu vermeiden, achten Sie besonders darauf, Staub und Schmutz von den Gewinden und Auageächen der Verbindungsstücke zu enernen.
Halten Sie die Anschlussrohre trocken, damit keine Feuchgheit in den Kühlkreislauf eindringt.
Bei Unterputzverlegung auf ausreichende Kanalgröße achten. Nur lose einbauen, um Kälte- bzw.
Wärmeausdehnungen der Kälterohre zu ermöglichen.
Tragen Sie Handschuhe, um eventuelle Verbrennungen durch austretende Kühlmielüssigkeit oder Verletzungen durch die Installaon der Einheiten oder am Werkzeug zu vermeiden.
Die Muern müssen mit Gabelschlüsseln in entsprechenden Größen festgezogen werden.
Werden diese nicht ausreichend festgezogen, entstehen Leckagen. Werden die Muern zu stark festgezogen, können die Verbindungsstücke beschädigt werden und Leckagen entstehen.
Anzugsdrehmoment der Kälterohrkupplungen 50 Nm (entspricht einer Kra von ca. 200N (20kp) an einem entsprechenden Gabelschlüssel DIN 3110)
Im Zweifelsfall kontakeren Sie einen zerzierten Fachmann.
Nehmen Sie die Geräte nie in Betrieb, wenn die Rohrleitungen nicht angeschlossen oder gegebenenfalls die Venle nicht geönet sind, die Geräte können dadurch dauerha beschädigt werden.
Bei Nichtbeachtung besteht kein Garaneanspruch.
Die Schnellkupplungen sind für ein 5 malige Wiederholmontage ausgelegt. Ein häugeres Moneren kann zur Undichgheit führen.
- Um die Verbindungen der Rohrleitungen zu vereinfachen, wurden die einzelnen Verbindungselemente mit A, B, C und D gekennzeichnet. Stellen Sie sicher, dass die verschiedenen Markierungen der Rohrleitungen mit denen an den Geräten übereinsmmen.
- Anschließen der Kälteleitung an die Inneneinheit
- Überprüfen Sie, dass die Durchmesser und die Markierungen übereinsmmen.
○ Richten Sie das Verbindungsstück der Rohrleitung am Verbindungselement des Geräts aus.
○ Stellen Sie sicher, dass die Rohrleitungen uchten und die Flächen der beiden Verbindungsstücke parallel sind.
○ Schrauben Sie das Verbindungsstück per Hand einige Umdrehungen an.
o. Halten Sie die Muer A mit dem Gabelschlüssel 22 fest.
o Ziehen Sie die Muer B mit dem Gabelschlüssel 24 fest.
○ Stellen Sie sicher, dass das Rohr sich beim Festziehen nicht verdreht, Bruchgefahr.
Installaon der Inneneinheit
- Befesgen Sie den mitgelieferten Kondenswasserschlauch an der Inneneinheit.
- Klemmen Sie die Elektroleitung an der Inneneinheit an.
- Führen Sie die Kälterohrleitung, Kondenswasserschlauch und Verkabelung den örtlichen Gegebenheiten entsprechend nach links, rechts oder durch das gebohrte Loch in der Wand heraus.
- Hängen Sie die Innenreinheit in die oberen Haken der Wandbefesgungsplae ein.
Achten Sie darauf, dass die Haken der Befesgungsplae in den Taschen der Inneneinheit sitzen.
Bei richgem Sitz der Haken ist ein seitliches Verschieben der Inneneinheit nur noch in geringem Umfang möglich.
- Es gibt drei Möglichkeiten für den Rohraustri. Wählen Sie die in Ihrem Fall geeignetste Möglichkeit.
Drei mögliche Abgänge für Kälterohre, Kondenswasserschlauch und Elektroverbindung
Abgang nach rechts Rechten Rohrausbruch mit feiner Säge önen. Verschraubung innerhalb des Kabelkanals der Inneneinheit.
Abgang nach links Linken Rohrausbruch mit feiner Säge önen. Verschraubung außerhalb der Inneneinheit.
Abgang durch die Wand direkt hinter der Inneneinheit Bohrung 70mm Durchmesser Bohrungsposion siehe oben
o Kupferrohre nur einmal in die gewählte Abgangsrichtung biegen.
- Darauf achten, dass Rohre und Kabel auf der Rückseite der Inneneinheit nicht hervorstehen.
- Darauf achten, dass der Kondenswasserschlauch richg zusammengesteckt ist und sich im unteren Teil des Kabelschachtes der Inneneinheit bendet.
○ Isolieren Sie die Kälterohre sorgfälg.
○ Verlegen Sie keine anderen Stromkabel durch das Gerät.
o Pressen Sie danach das Gerät an die Wand, indem Sie auf den unteren Teil drücken, bis die unteren Haken der Halteplae einrasten.
- Den Kondenswasserschlauch nach unten mit Gefälle verlegen.
- Führen Sie einen Ablauest durch, um das Rohr auf Leckagen zu prüfen.
Installaon des Außenaggregats
Das Außenaggregat muss an einem Ort installiert werden, der die folgenden Anforderungen erfüllt:
- An dem Platz muss die Installaon leicht durchführbar sein und ein Zugang für Wartungszwecke vorhanden sein.
- Lueintri und -auslass werden nicht behindert und sind keinem starken Wind ausgesetzt.
• Der Platz muss belüet sein.
- Die Standäche muss eben und waagerecht sein. Sie muss das Außenaggregat tragen und Schwingungen nicht weiterleiten.
- Die Nachbarscha darf nicht durch das geringe Geräusch oder den Lustrom gestört werden.
- Falls die Anlage einem starken Wind ausgesetzt ist (z. B. am Meer), stellen Sie die vorherrschende Windrichtung fest und posionieren Sie das Außenaggregat längs in Windrichtung oder bringen Sie eine Schutzwand an.
- Installieren Sie das Gerät wenn möglich nicht an einem Platz mit direkter Sonneneinstrahlung. Falls nicht anders möglich, installieren Sie einen Sonnenschutz, ohne den Lustrom zu beeinträchgen.
- Während des Aufwärmmodus bildet sich Kondenswasser, das in der Bodenwanne gesammelt wird und durch die Bodenönung austri.

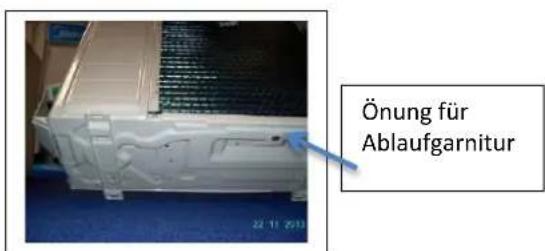

- Das Kondensat kann miels der mitgelieferten Ablaufgarnitur gezielt abgeleitet werden.
Hinweis: Kippen Sie das Gerät nicht über 45°zur Seite, um die Ablaufgarnitur anzubringen.
- Das Außengerät sollte keinem Einschneien, Ansammlungen von Blättern oder anderen jahreszeitlich bedingten Abfällen ausgesetzt sein. Falls notwendig decken Sie das Gerät mit einer Schutzvorrichtung ab ohne die Luzirkulaon zu behindern.
- Der Mindestabstand zwischen dem Außenaggregat und Hindernissen muss groß genug sein, sodass die Luströmung nicht beeinträcht wird (siehe nachfolgende Zeichnung).
- Befesgen Sie die Außeneinheit mit 4 Schrauben 8 mm x 60mm nach DIN 571 mit 10mm Kunststodübeln an den Befesgungslaschen auf Beton oder Mauerwerk.
- Beim Befesgen auf einem Metallträger verwenden Sie Gewindeschrauben M8 mit entsprechender Länge nach DIN 601.
- Es ist empfehlenswert auf der Basisbefesgung (Beton, Mauerwerk Metallhalterung) zunächst einen Holzrahmen ca.6cmx 8cm x 40cm (50cm) zu befasgen und erst darauf die Außeneinheit mit 4 Schlüsselschrauben 8mm x 60mm nach DIN 571 zu verankern (Geräuschminimierung).
• Die Befesgungslochpositionen entnehmen Sie der Skizze.
Installaon auf dem Dach
- Wenn die Installaon auf dem Dach durchgeführt werden muss, sollten Sie folgende Punkte beachten:
Das Gerät muss ganz genau waagerecht aufgestellt und mit allen erforderlichen Maßnahmen befesgt werden, um eine ausreichende Standfesgheit zu gewährleisten.
○ In keinem Fall dürfen die Struktur des Dachstuhls oder die Dichgheit ohne die Zuhilfenahme eines Fachbetriebs verändert werden.
○ Die Dachkonstrukon muss das Gewicht des Geräts und der Halterung tragen.
○ Die naonalen und lokalen sicherheitstechnischen und baurechtlichen Besommungen müssen beachtet und eingehalten werden.
○ Alle erforderlichen Genehmigungen müssen vor Installaon vorliegen.
- Der Zugang für Wartung und Reparaturarbeiten muss gewährleistet sein.
Heben Sie das Gerät vorsichg mithilfe eines Seils und achten Sie auf den Schwerpunkt.
Befesgen Sie das Seil nur an den Befesgungsfüssen.
Neigen Sie das Gerät nicht mehr als 45° und stellen Sie es nicht auf die Seite.
| Abmessungen des Außenaggregats | Mienabstand in mm | |
| A | B | |
| 670 x 540 x 265 | 481 | 276 |
| 780 x 540 x 250 | 549 | 276 |
| 760 x 590 x 285 | 530 | 290 |
| 840 x 700 x 320 | 560 | 335 |
Installaon der Kühlrohrleitungen an der Ausseneinheit
- Um die Verbindungen zu vereinfachen, wurden die einzelnen Verbindungselemente mit A, B, C und D gekennzeichnet. Stellen Sie sicher, dass die verschiedenen Markierungen der Rohrleitungen mit denen an den Geräten übereinsmmen.
-
Enernen Sie die Schutzabdeckung von den Anschlüssen an der Geräteseite.
• Anschließen der Außeneinheit -
Beginnen Sie mit der unteren Verschraubung und befasgen Sie die oberen Verbindungen.
- Enernen Sie die Schutzdeckel.
- Überprüfen Sie, dass die Durchmesser und die Markierungen übereinsmmen.
- Richten Sie das Verbindungsstück der Rohrleitung am Verbindungselement des Geräts aus.
○ Stellen Sie sicher, dass die Flächen der beiden Verbindungsstücke parallel sind und uchten.

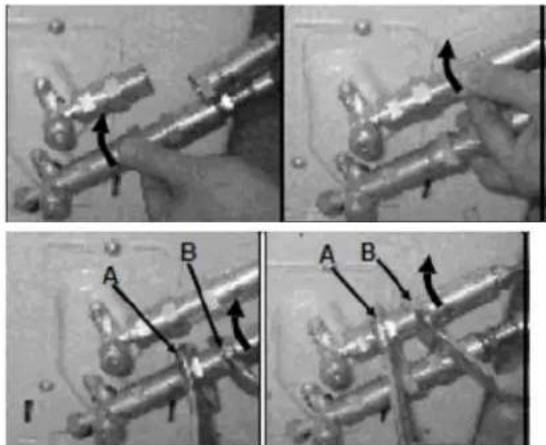

○ Halten Sie die Muer A mit dem 22er Schlüssel fest.
○ Ziehen Sie die Muer B mit dem 24erSchlüssel fest.
○ Stellen Sie sicher, dass das Rohr sich nicht während des Festziehens verdreht.
○ Halten Sie die Muer A mit dem 22er Schlüssel fest.
○ Ziehen Sie die Muer B mit dem 24erSchlüssel fest.
○ Stellen Sie sicher, dass das Rohr sich nicht während des Festziehens verdreht.
Bruchgefahr
- Enernen Sie mit Hilfe eines 19er Schlüssels die Schutzkappe des oberen Venls.
- Drehen Sie mit dem 5er Inbusschlüssel das Venl entgegen dem Uhrzeigersinn bis zum Anschlag auf, damit das Venl ganz geönet ist. Wenn das Venl nicht vollständig geönet ist, kann es zu Funkonsstörungen oder sogar zur Beschädigung des Gerätes kommen.
- Enernen Sie mit Hilfe eines 19er Schlüssels die Schutzkappe des oberen Venls.
-
Drehen Sie mit dem 5er Inbusschlüssel das Venl entgegen dem Uhrzeigersinn bis zum Anschlag auf, damit das Venl ganz geönet ist. Wenn das Venl nicht vollständig geönet ist, kann es zu Funkonsstörungen oder sogar zur Beschädigung des Gerätes kommen.
-
Setzen Sie die Schutzkappe auf und drehen Sie mit einem 19er Schlüssel fest.
• Verfahren Sie ebenso mit dem unteren Venl. - Setzen Sie die Schutzkappe auf und drehen Sie mit einem 19er Schlüssel fest.
• Verfahren Sie ebenso mit dem unteren Venl.
TIPP: Bevor Sie wieder die Schutzkappen auf das Venl setzen, empfehlen wir, die Gewindegänge am Venl mit einem Teon-Band (nicht im Lieferumfang enthalten) abzudichten, um eventuelle Undichgkeiten zu vermeiden.
- Überprüfen Sie jetzt die Dichtheit der Verbindung mit einem Lecksuchspray oder mit Seifenwasser (Prilwasser). Wenn sich Blasen bilden, wiederholen Sie den Anschließvorgang.
○ Schrauben Sie das Verbindungsstück per Hand ein bis zwei Umdrehungen auf.
- Festziehen
○ Schrauben Sie das Verbindungsstück per Hand ein bis zwei Umdrehungen auf.
- Festziehen
Bruchgefahr
Bruchgefahr
TIPP: Bevor Sie wieder die Schutzkappen auf das Venl setzen, empfehlen wir, die Gewindegänge am Venl mit einem Teon-Band (nicht im Lieferumfang enthalten) abzudichten, um eventuelle Undichgkeiten zu vermeiden.
Stellen Sie jetzt die elektrische Verbindung zwischen den Geräten her.
ACHTUNG
Stellen Sie sicher, dass das Stromversorgungskabel während dieser Arbeiten vom Netz getrennt ist.
Zugang zu den Klemmleisten:

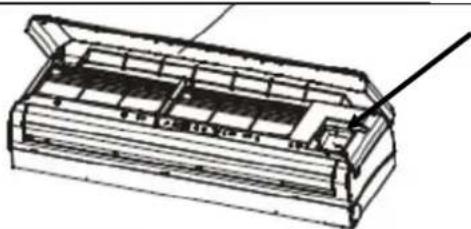

| Heben Sie die vordere Abdeckung des Geräts an und schrauben Sie den Zugangsdeckel zur Klemmleiste auf. |  |
| Schließen Sie die vier Leitungen und das Erdungskabel gemäß dem Gerätemodell an der Klemmleiste an.Das Kabel muss mit der Zugentlastung gesichert werdenBringen Sie den Verschlussdeckel wieder an |  Zum Außenaggregat |
| Enernen Sie die Schrauben, die den Deckel halten, um auf die Klemmleiste des Außenaggregats zuzugreifen. |  |
| Verbinden Sie das Verbindungskabel mit der Klemmleiste und das Erdungskabel mit der unteren Masseschraube.Die Verkabelung der Geräte muss gemäß nebenstehendem Plan erfolgen.Das Kabel muss mit der Zugentlastung gesichert werdenBringen Sie den Verschlussdeckel wieder an. |  zur Inneneinheit zur Netzsteckdose und Sicherungsschalter |
Die Stromversorgung für die Inneneinheit erfolgt ausschließlich über das Außengerät!
Alle Arbeiten am Kühlkreislauf und Elektroanschlüsse müssen durch einen autorisierten und zerzierten Fachmann erfolgen.
| Installaon der Halterung für die FernbedienungBefesgen Sie die Halterung der Fernsteuerung an geeigneter Stelle.Achten Sie darauf, die Baerien vor der Inbetriebnahme oder beim Baeriewechsel richg einzulegen.Die Abbildung der Fernbedienung kann von der Ihnen vorliegenden abweichen. Orieneren Sie sich am Handbuch das mitgeliefert wurde. |  |
Überprüfen Sie vor der Inbetriebnahme die folgenden Punkte:
• Die Inneneinheit und die Außeneinheit sind richg installiert.
• Die Kühlmiel- und elektrischen Anschlüsse sind richg hergestellt.
- Es gibt keine Kühlmielecks.
- Der Kondenswasserablauf funksoniert einwandfrei.
• Die Kälterohrisolierung wurde richg durchgeführt.
- Das Gerät ist richge geerdet. Der Erdungswiderstand beträgt < 4 .
• Die Versorgungsspannung ist richg.
- Es gibt keine Hindernisse, die die Luzirkulaon der Inneneinheit und der Außeneinheit behindern.
• Die Klimaanlage ist richg am Stromnetz angeschlossen.
• Die Fernbedienung ist betriebsbereit.
Inbetriebnahme

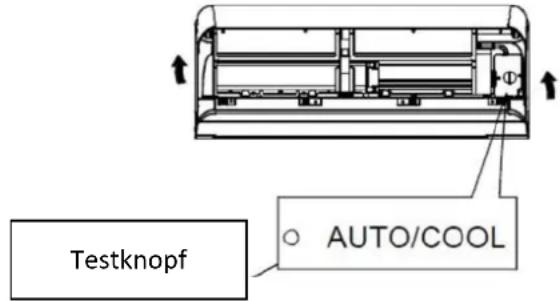

Schalten Sie die Klimaanlage mit der Infrarot-Fernbedienung in den Modus KÜHLUNG und überprüfen Sie die folgenden Punkte. Beim geringsten Problem lesen Sie im Abschni "Störungssuche" in der Bedienungsanleitung nach.
1) Das Innengerät
a. Die Funkonen der Fernbedienung werden einwandfrei ausgeführt.
b. Der Lustromableiter funkoniert.
c. Die Temperatur im Zimmer ist korrekt.
d. Die Kontrolllampen leuchten.
e. Während des Betriebs verursacht das Gerät keine ungewöhnlichen
Geräusche oder Schwingungen.
f. Die Klimaanlage heizt bei Invertermodellen im Modus "Heizen" richg auf.
2) Das Außengerät
a. Während des Betriebs verursacht das Gerät keine ungewöhnlichen Geräusche oder Schwingungen.
b. Das geringe Geräusch des Lüers wird von der Nachbarscha nicht als störend empfunden.
c. Es gibt keine Kühlmiellecks.
Hinweis: Wenn die Temperatur im Zimmer unter +17°C liegt, ist der Test mit der Fernbedienung nicht möglich. Man kann dennoch den Test mithilfe des Knopfes hinter der Gerätevorderseite durchführen. Stellen Sie die erforderliche Temperatur auf +17°C im Kühlungsmodus ein. Die Klimaanlage schaltet sich aus. Durch einen Knopfdruck wird der Modus "KÜHLUNG" eingeschaltet; wird der Knopf ein zweites Mal fünf Sekunden lang gedrückt, schaltet das Gerät in den Modus "AUTO". Wird der Knopf während der manuellen Bedienung des Geräts lange gedrückt, schaltet sich das Gerät ab.
ACHTUNG
Eine Schutzvorrichtung verhindert, dass das Gerät sich drei Minuten lang nach dem letzten Abschalten nicht erneut einschaltet.
Hinweis: Ein verschmutzter Filter verringert die Leistung Ihres Geräts und erhöht den Stromverbrauch.
Eine regelmäßige Reinigung muss durchgeführt werden.
Informaonen zur Bedienung und Funkon der Fernbedienung nden Sie in deren Anleitung, die im Lieferumfang des Geräts enthalten ist.
comfee by Midea
Midea Europe GmbH
Eisenstraße 9c
D-65428 Rüsselsheim
Service Hotline +49 (0) 6142 - 30 181 0
Email: info@mideagermany.de
www.mideagermany.de
Video zur Installaon Split-Klimagerät:
hp://www.youtube.com/watch?v=XvZGiOyZ-b0
Technische Änderungen, Irrtümer und Druckfehler vorbehalten.
Stand 01/2014
