Produkttyp	Digitaler Decoder
Marke	Telestar
Modell	TD 2525 HD
Empfangsstandards	DVB-T2, DVB-S2, DVB-C
Videoausgänge	HDMI, SCART
Audioausgänge	HDMI, digital optisch, analog (Cinch)
Stromversorgung	Externes Netzteil, 12V DC, 1A
Leistungsaufnahme	< 10 W (Betrieb), < 1 W (Standby)
Abmessungen (B x H x T)	ca. 150 x 35 x 100 mm
Gewicht	ca. 300 g
Fernbedienung	Ja, inklusive Batterien
Elektronischer Programmführer (EPG)	Ja
Timeshift-Funktion	Ja
USB-Anschluss	1x USB 2.0 (für Aufnahme und Medienwiedergabe)
CI+ Slot	Ja
Netzwerkanschluss (LAN)	Nein
Signalpegelanzeige	Ja
Automatischer Sendersuchlauf	Ja
Softwareaktualisierung	Über USB
Lieferumfang	Decoder, Fernbedienung, Netzteil, HDMI-Kabel, Bedienungsanleitung
Garantie	2 Jahre

Häufig gestellte Fragen - TD 2525 HD Telestar

Wie schließe ich den Telestar TD 2525 HD an?

Verbinden Sie den Decoder über ein HDMI-Kabel mit dem Fernseher. Stecken Sie das Netzteil in die Stromversorgung und schließen Sie die Antenne (DVB-T/DVB-S/DVB-C) an. Schalten Sie den Fernseher ein und wählen Sie den entsprechenden HDMI-Eingang.

Was tun, wenn kein Signal empfangen wird?

Überprüfen Sie die Antennenverbindung und die Ausrichtung der Antenne. Führen Sie einen automatischen Sendersuchlauf im Menü durch. Stellen Sie sicher, dass der richtige Empfangsstandard (DVB-T2, DVB-S2, DVB-C) ausgewählt ist.

Wie aktualisiere ich die Software des Decoders?

Laden Sie die neueste Firmware von der Telestar-Website auf einen USB-Stick herunter. Stecken Sie den USB-Stick in den USB-Anschluss des Decoders. Gehen Sie im Menü zu 'Einstellungen' > 'Softwareaktualisierung' und folgen Sie den Anweisungen.

Kann ich mit dem TD 2525 HD Sendungen aufnehmen?

Ja, schließen Sie einen USB-Stick oder eine externe Festplatte an den USB-Anschluss an. Nutzen Sie die Aufnahmefunktion über die Fernbedienung. Die Aufnahme wird im MPEG-Format gespeichert.

Warum findet der Sendersuchlauf keine Sender?

Stellen Sie sicher, dass die Antenne korrekt angeschlossen ist und ausreichend Signalstärke hat. Wählen Sie den richtigen Empfangsmodus (Terrestrisch, Satellit, Kabel) im Menü. Ein manueller Suchlauf mit genauen Frequenzen kann helfen.

Wie stelle ich die Videoauflösung ein?

Gehen Sie im Menü zu 'Einstellungen' > 'Videoausgang'. Wählen Sie die gewünschte Auflösung (z.B. 1080p, 720p, 576p) passend zu Ihrem Fernseher. Bestätigen Sie die Auswahl.

Der Decoder schaltet sich von selbst aus. Was kann ich tun?

Überprüfen Sie die Netzteilverbindung und ob das Netzteil richtig funktioniert. Möglicherweise aktiviert sich die Standby-Funktion nach langer Inaktivität. Deaktivieren Sie diese im Menü unter 'Energieeinstellungen'.

Wie nutze ich die Timeshift-Funktion?

Drücken Sie während der Sendung die Pause-Taste auf der Fernbedienung. Der Decoder speichert das laufende Programm auf dem internen Speicher. Mit Play setzen Sie die Wiedergabe fort. Mit Rewind können Sie zurückspulen.

Gibt es eine Kindersicherung?

Ja, gehen Sie zu 'Einstellungen' > 'Kindersicherung'. Sie können einen PIN-Code festlegen und Sendungen oder Sender sperren. Bestätigen Sie den Code, um die Einstellungen zu speichern.

Wo finde ich die Seriennummer des Geräts?

Die Seriennummer befindet sich auf der Rückseite des Decoders oder auf dem Typenschild an der Unterseite. Sie wird für Garantieansprüche und Support benötigt.

BEDIENUNGSANLEITUNG TD 2525 HD Telestar

2. Abbildungen .... 4

3. Bitte zuerst lesen ....6

Wichtige Hinweise zur Bedienung 6

Achtung! Wichtige Sicherheitshinweise ....7

Betriebspausen. 7

Entsorgungshinweis 8

4. Anschluss .... 10

4.3. Anschluss an ein Fernsehgerät....10

4.4. Anschluss an ein Netzwerk....10

4.5 Anschluss an eine Hifi/ Dolby Digital Anlage .....10

4.6 Anschluss an externes USB Speichermedium....11

5. Bedienung 12

5.1. Ein- und Ausschalten ..... 12

5.2. Programmwahl 12

5.2.1. Mit Hilfe der Programm auf/ab-Tasten....12

5.2.2. Mit Hilfe der Zehnertastatur ..... 12

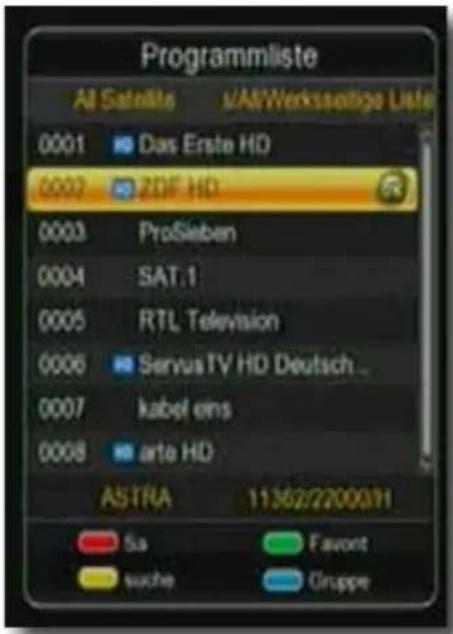

5.2.3. Programmwahl über Programmliste....13

5.2.4. Programmwahl über erweiterte Programmliste .....13

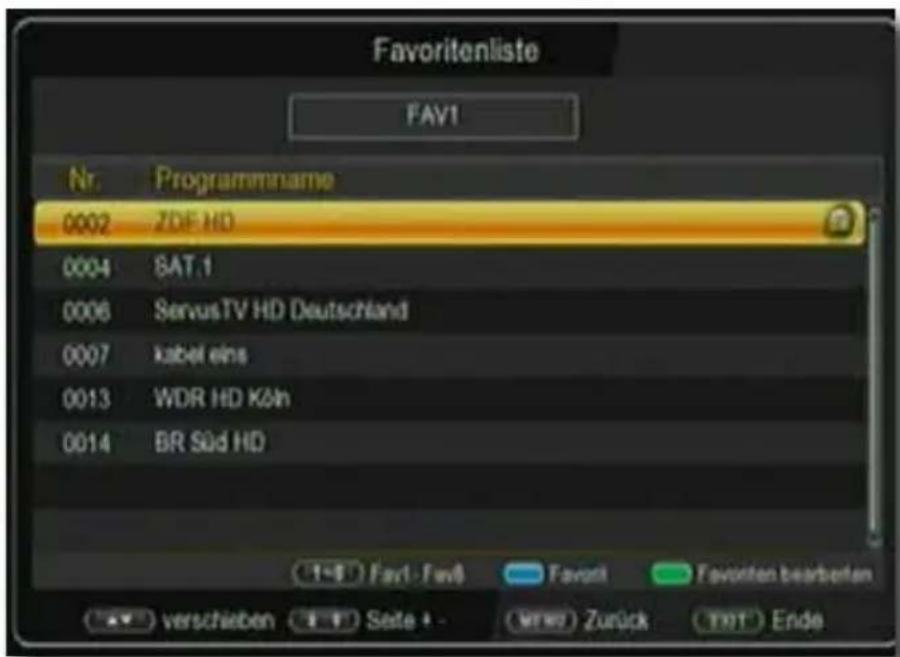

5.2.5. Programm mit einer Favoritenliste aufrufen....14

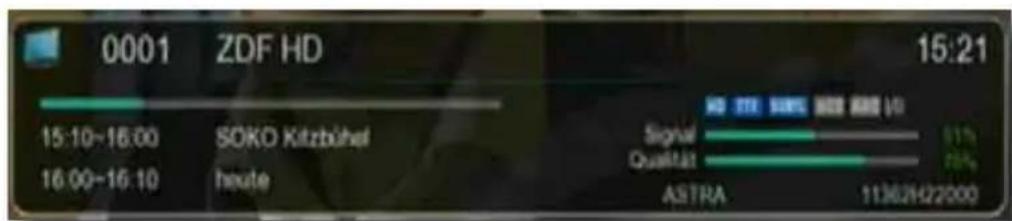

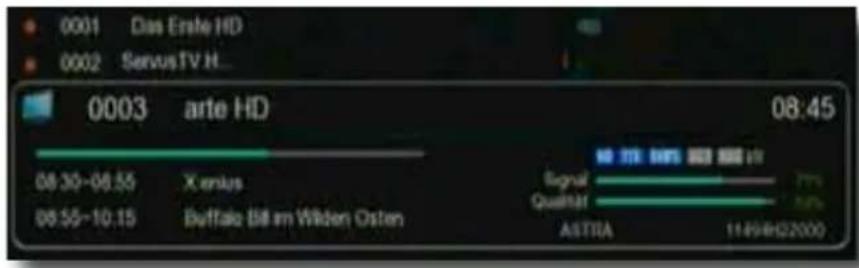

5.3. Infobox 14

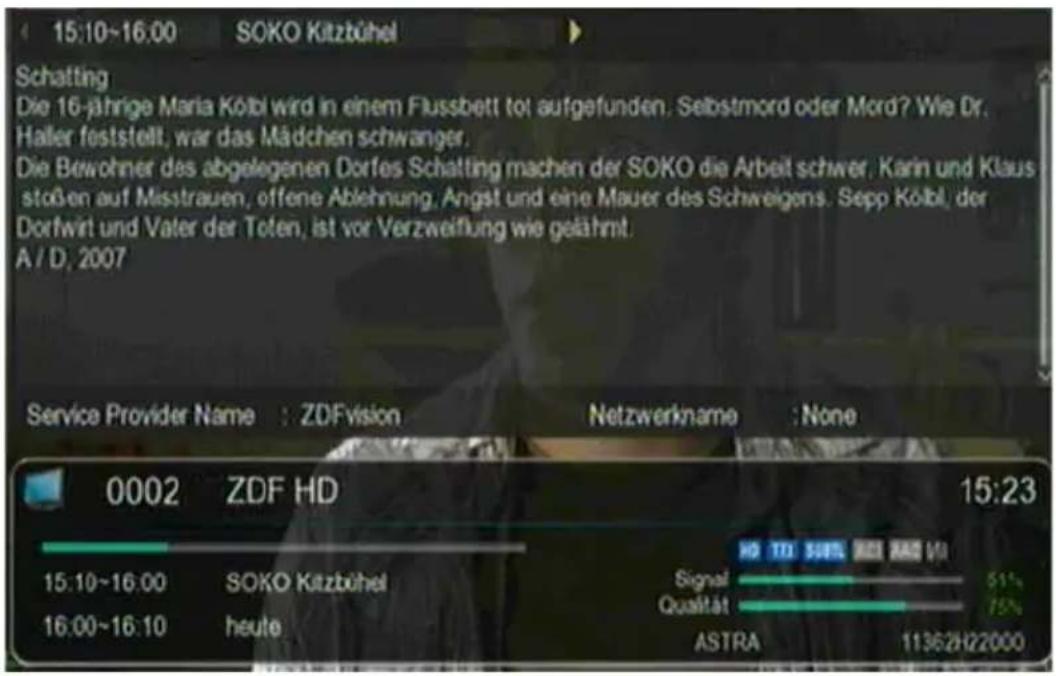

5.4. Weitere Programminformationen .....15

5.5. Transponder-Info....15

5.6. Lautstärkeregelung ..... 15

5.7. TV/Radioumschaltung 16

5.8. Dolby Digital (AC3 - Betrieb)....16

5.9. Rückkehr zum zuletzt eingestellten Programm....16

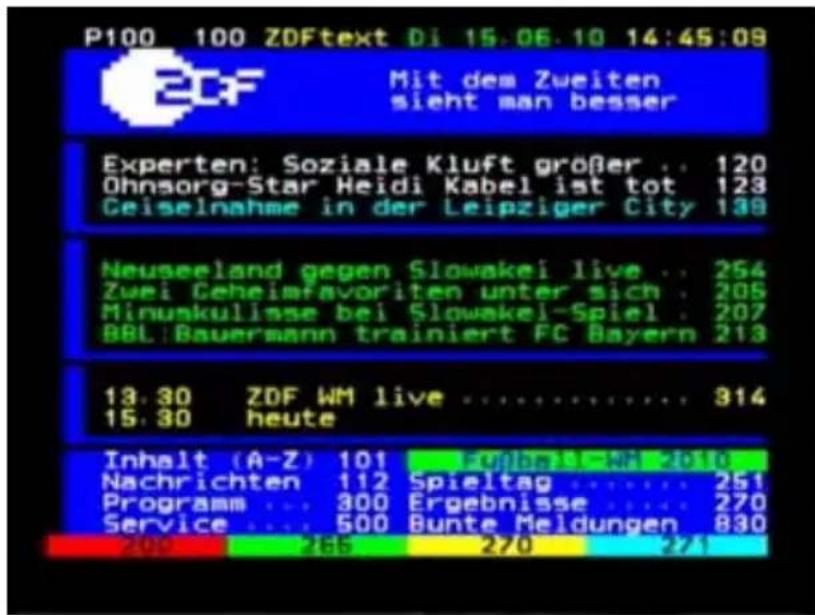

5.10.Videotext 16

5.11. Untertitel ..... 17

5.12. Aufnahme auf externe Festplatte .....17

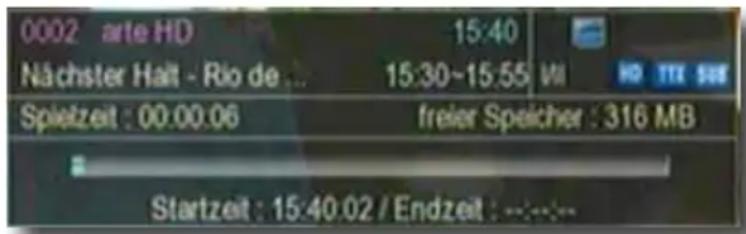

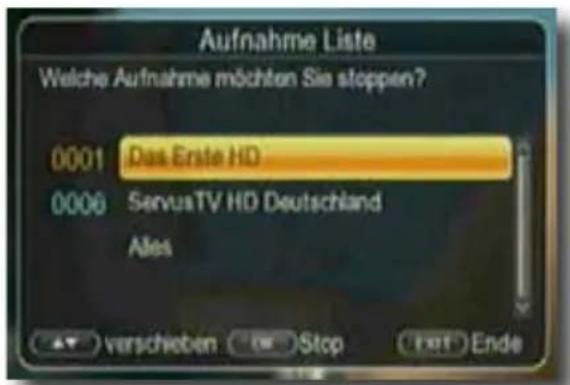

5.12.1. Direkte Aufnahme.... 18

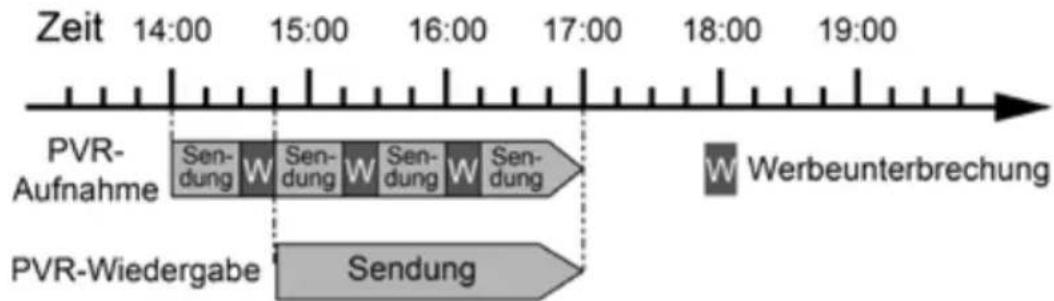

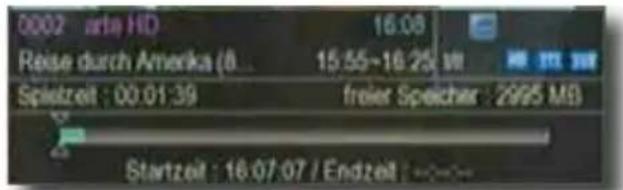

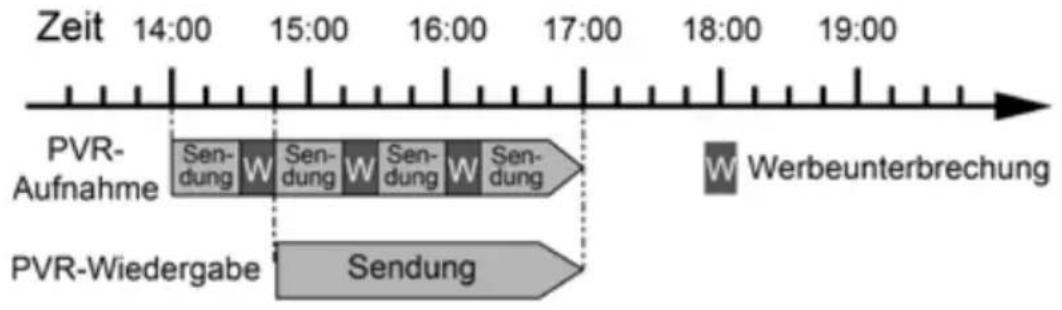

5.12.2. Timeshift....19

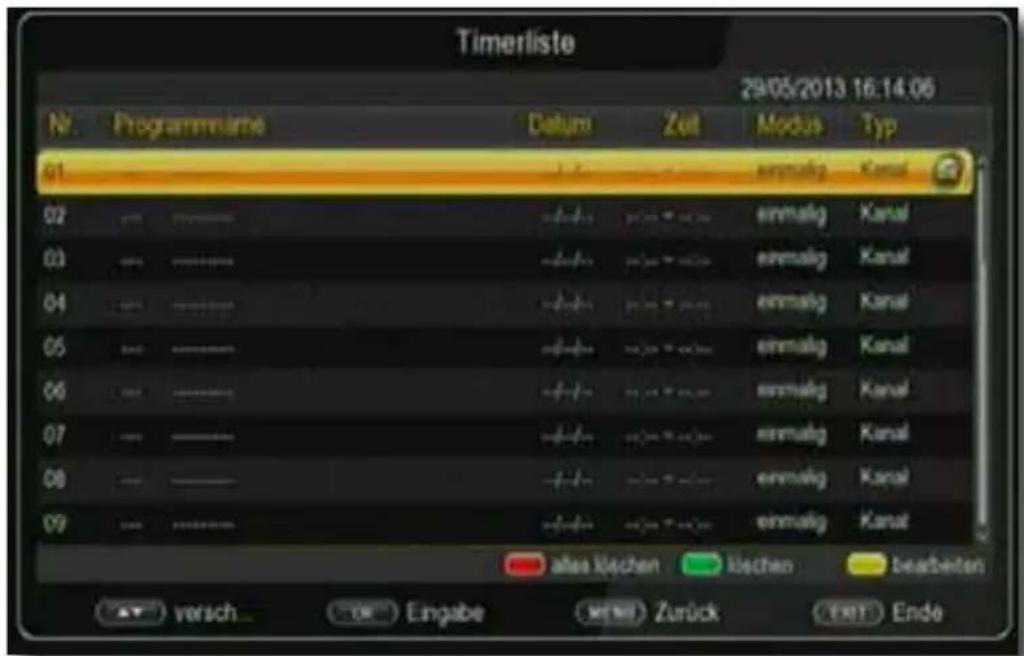

5.13. Timer Aufnahme 20

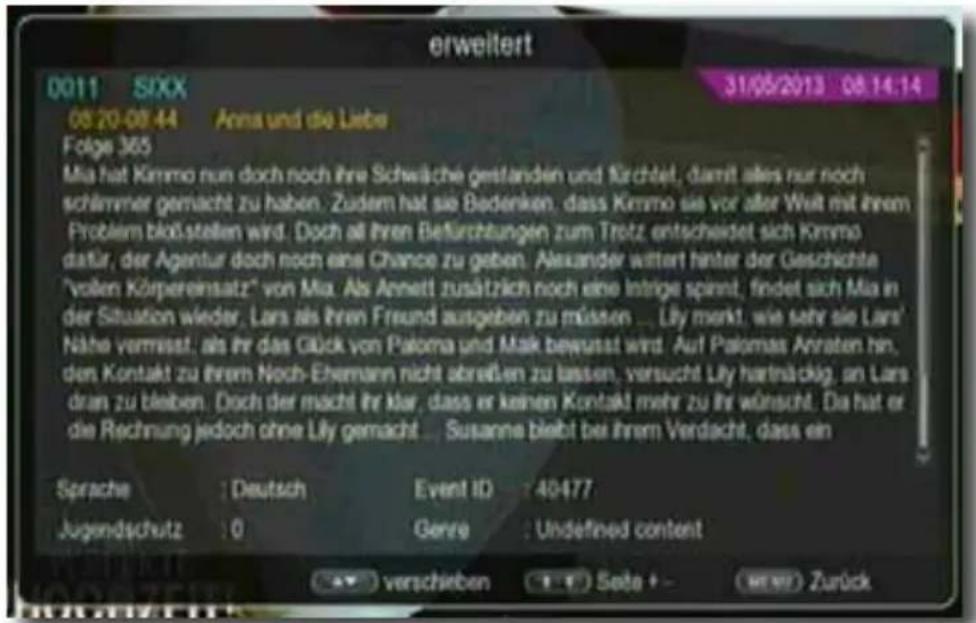

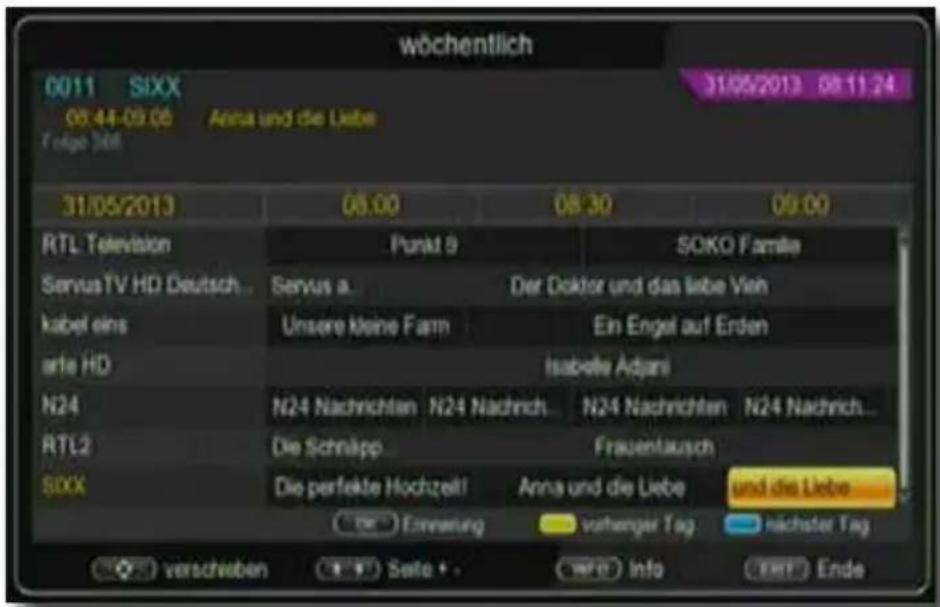

5.14. Elektronische Programminfo EPI .....22

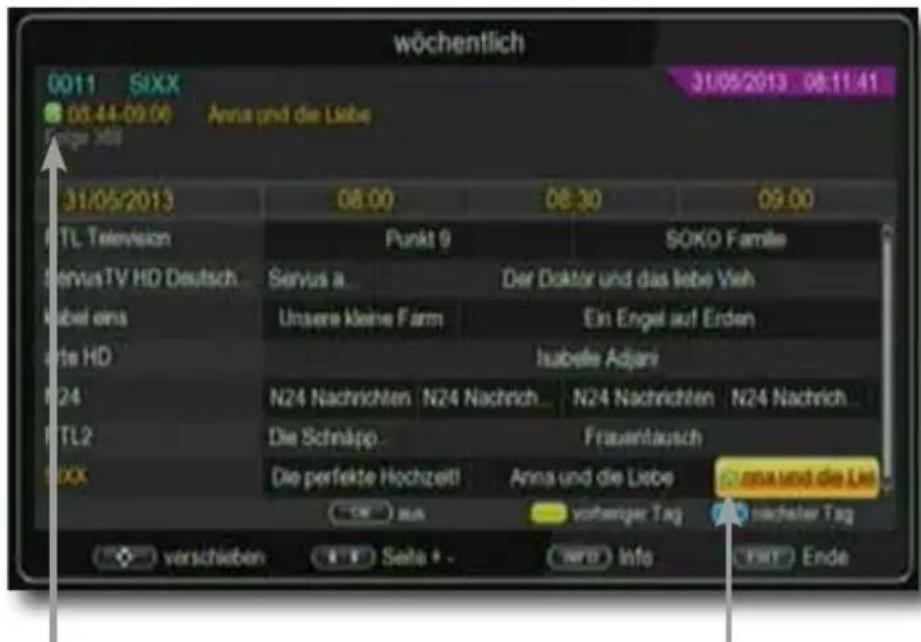

5.15. Timerprogrammierung über EPI .....24

5.16. Bildschirmformat einstellen....25

6. Einstellungen 26

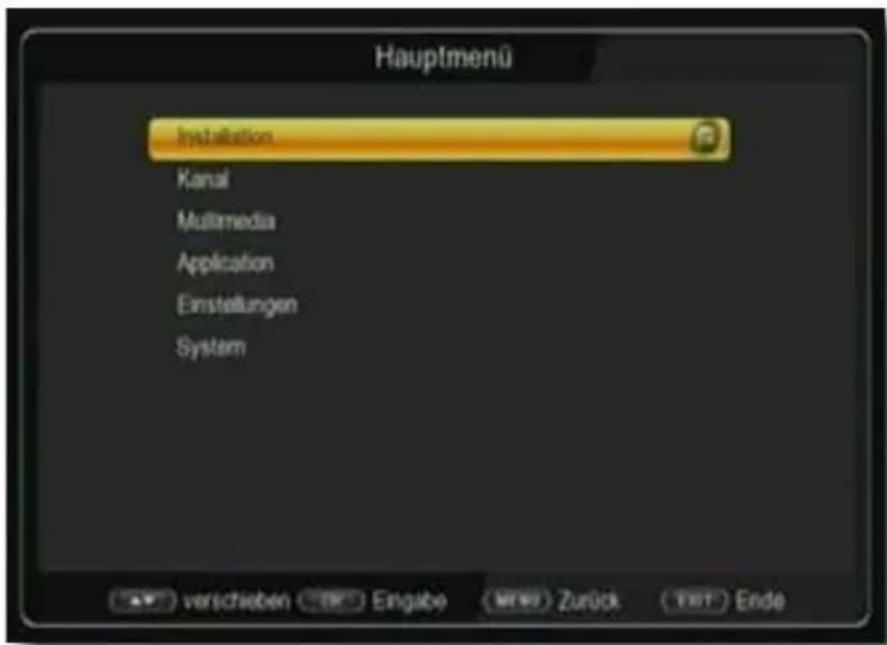

6.1. Menüstruktur und Bedienung .....26

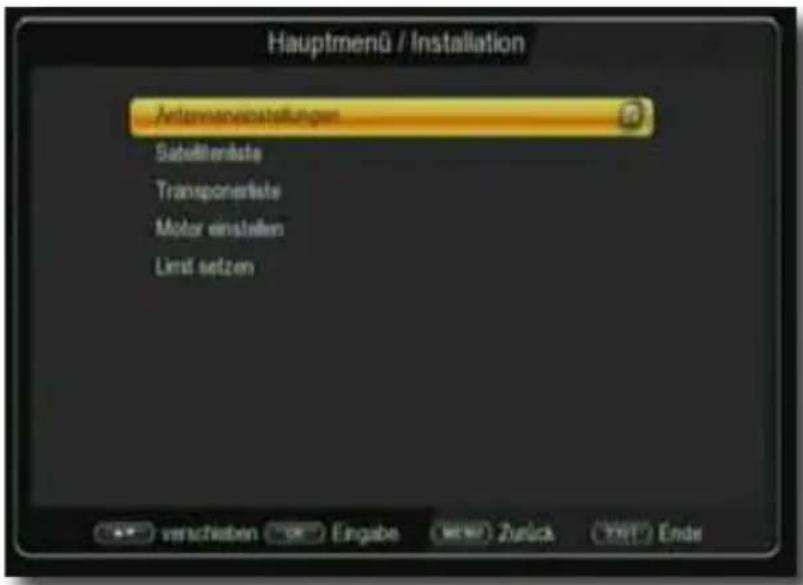

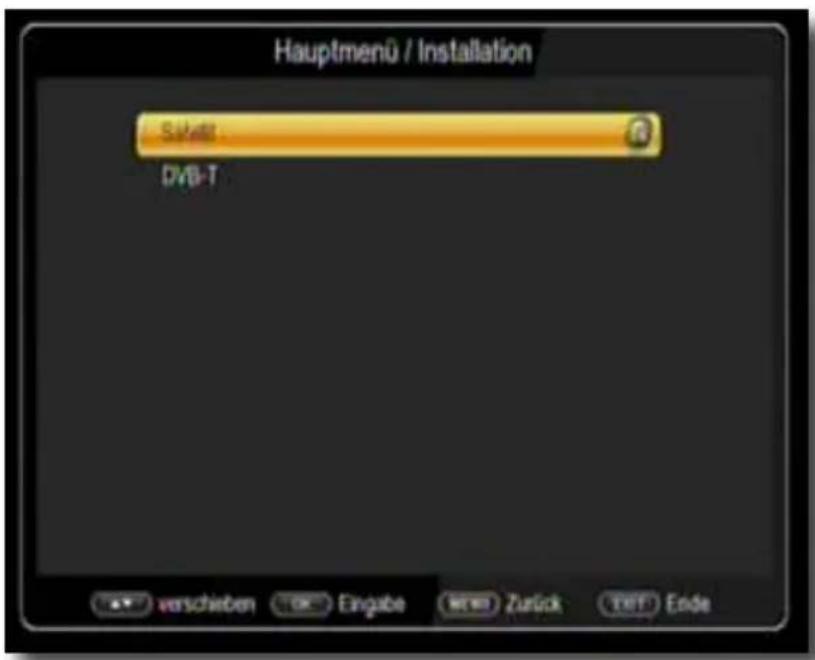

7.1. Installation für den Satellitenempfang....29

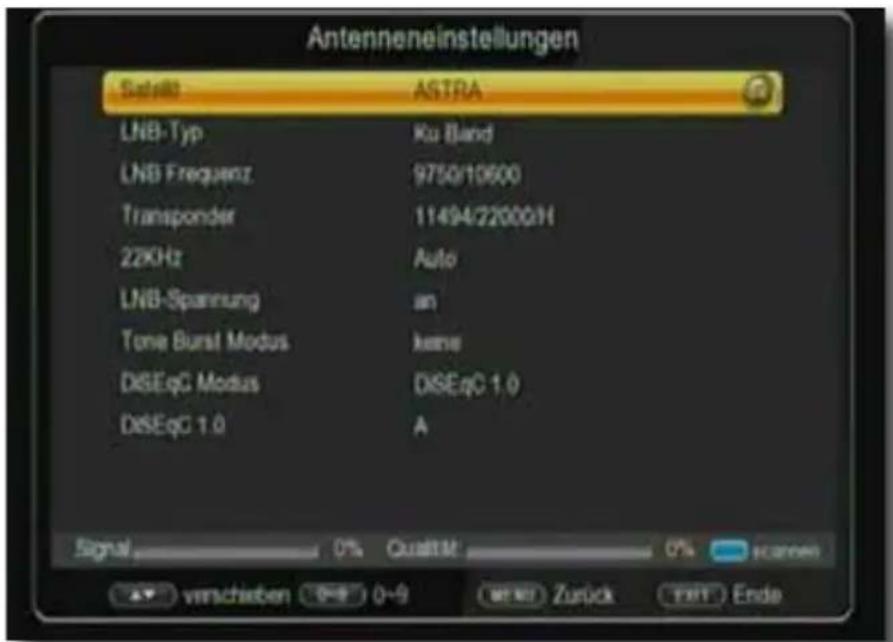

7.1.1. Antenneneinstellungen....29

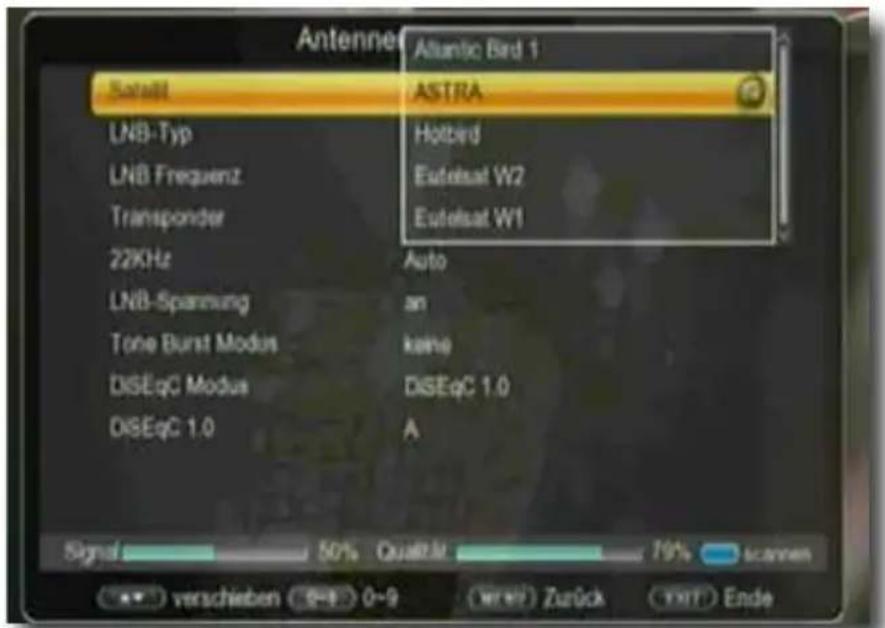

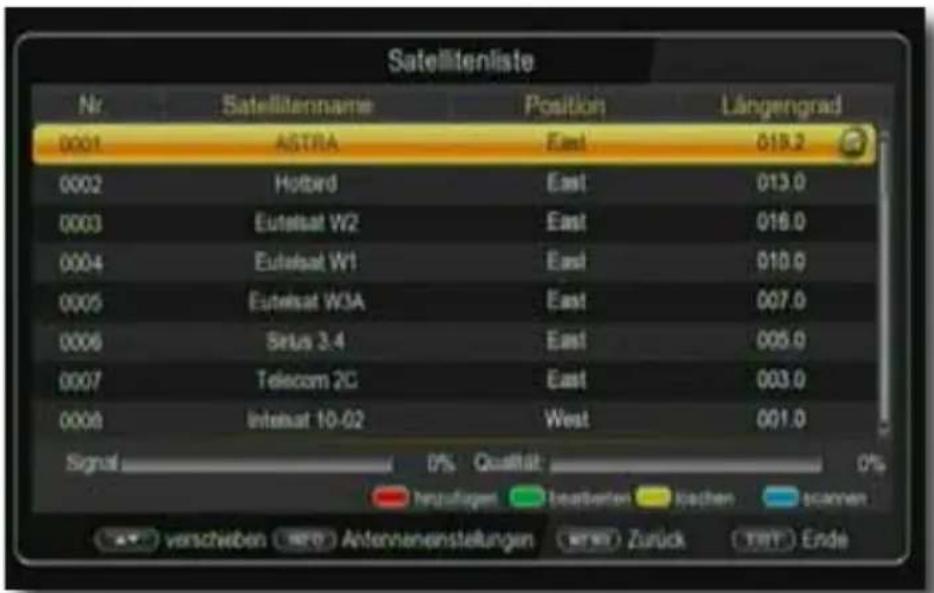

7.1.1.1. Satellitenliste .... 30

7.1.1.2. LNB Typ 30

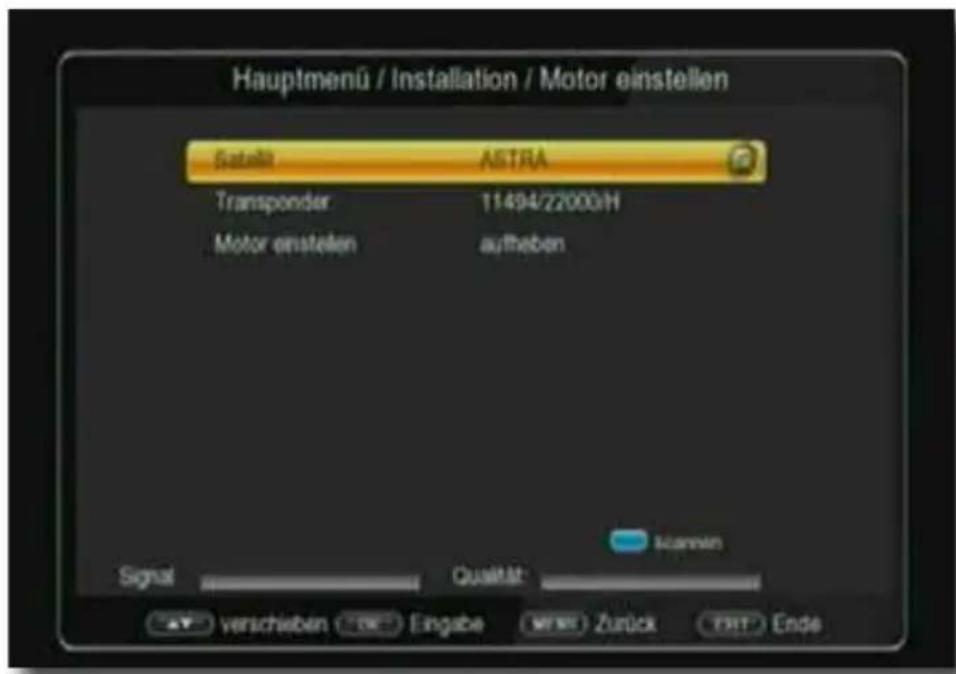

7.1.5. Motor einstellen ..... 34

7.1.5.1. Limit setzen....35

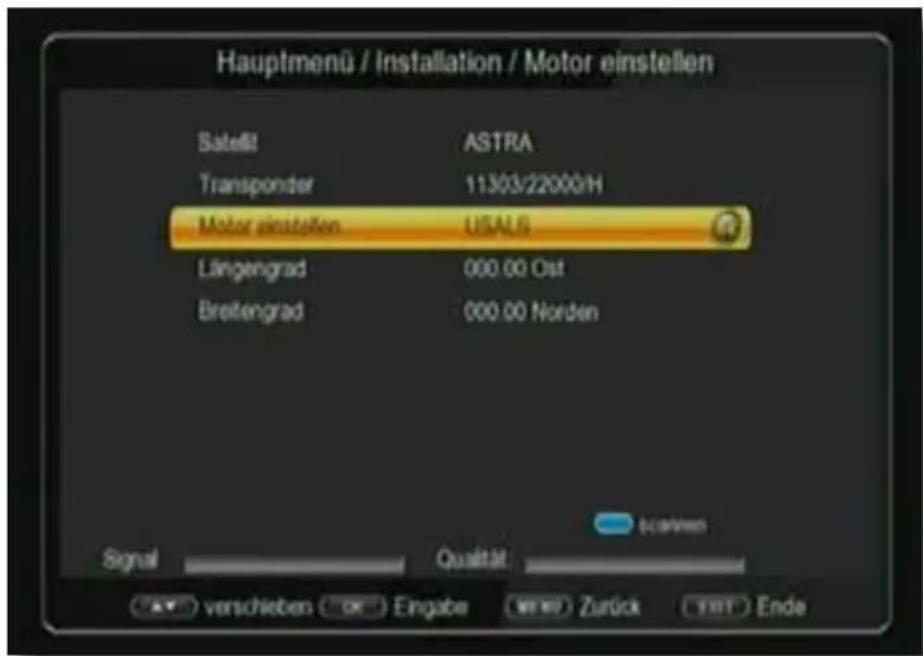

7.1.5.2.USALS Setup 36

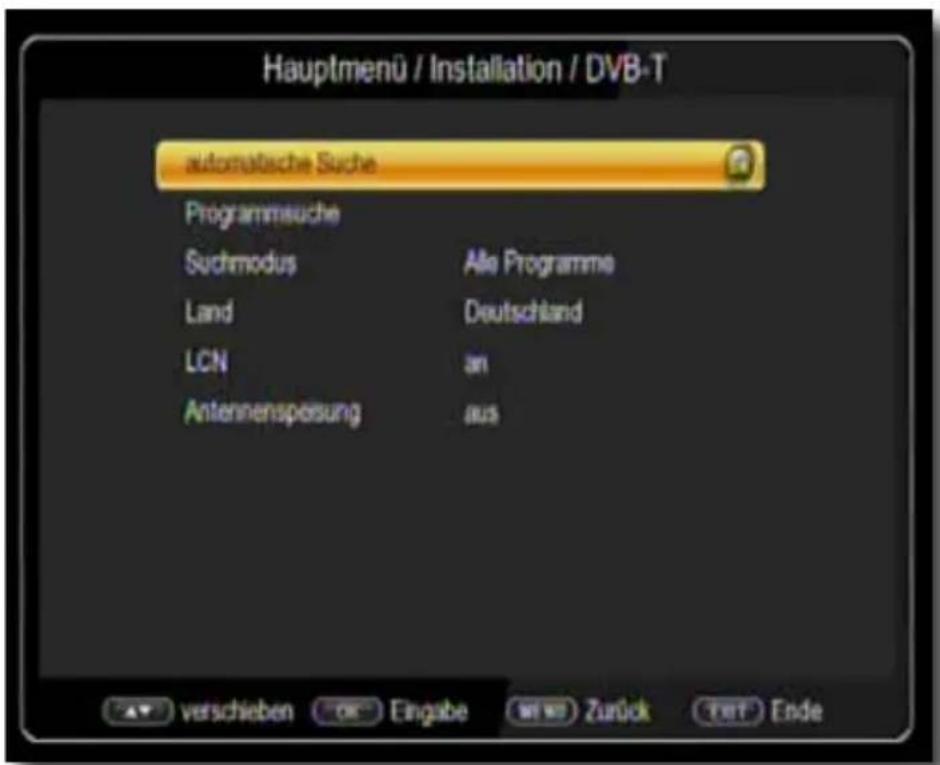

7.2. Installation für den ..... Empfang über eine terrestrische Antenne (DVB-T) ....37

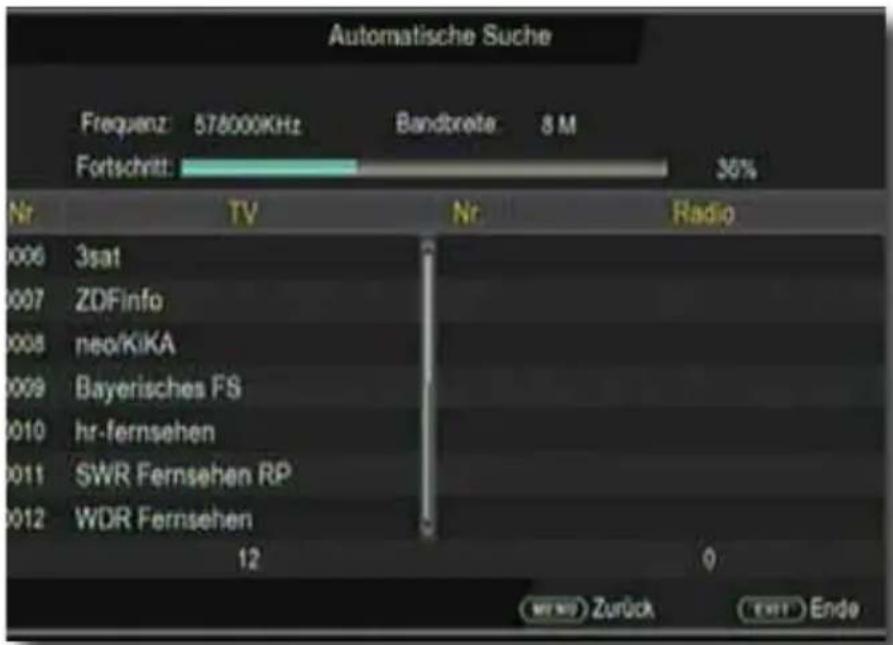

7.2.1.1. Automatische Suche ....37

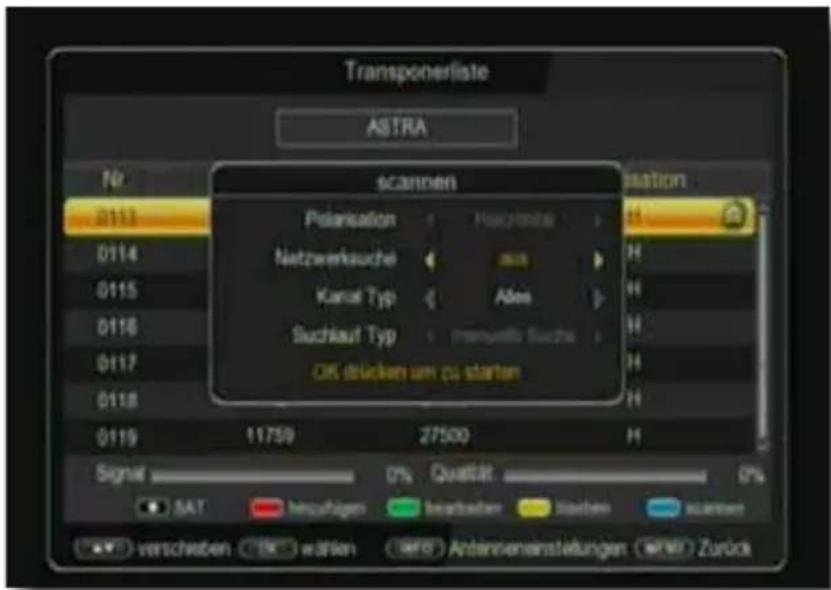

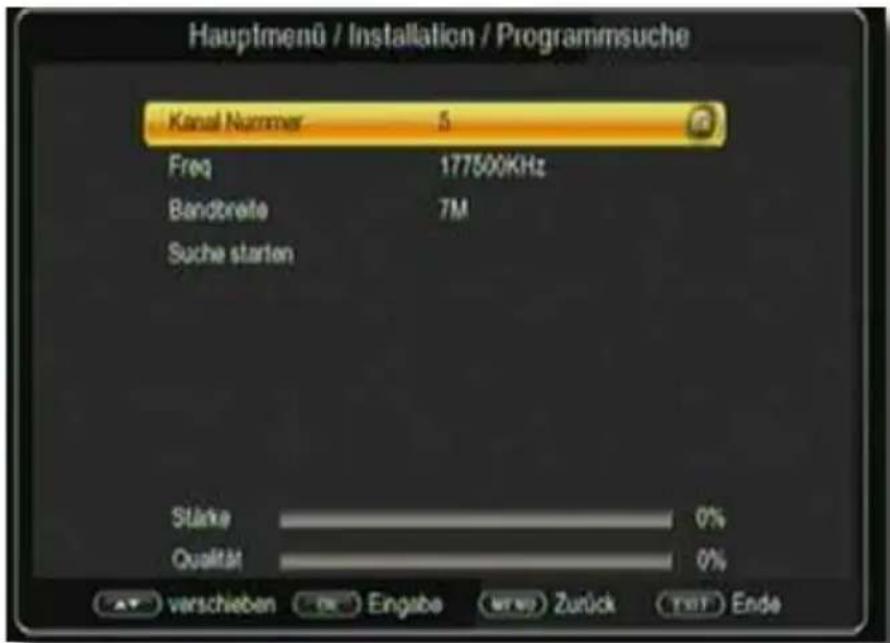

7.2.1.2 Manuelle Programmsuche .... 38

7.2.1.3. Suchmodus .... 39

7.2.1.4. Land 39
7.2.1.5.LCN 39
7.2.1.6. Antennenspeisung....39

8. Programme Bearbeitungen / Kanal ..... 40

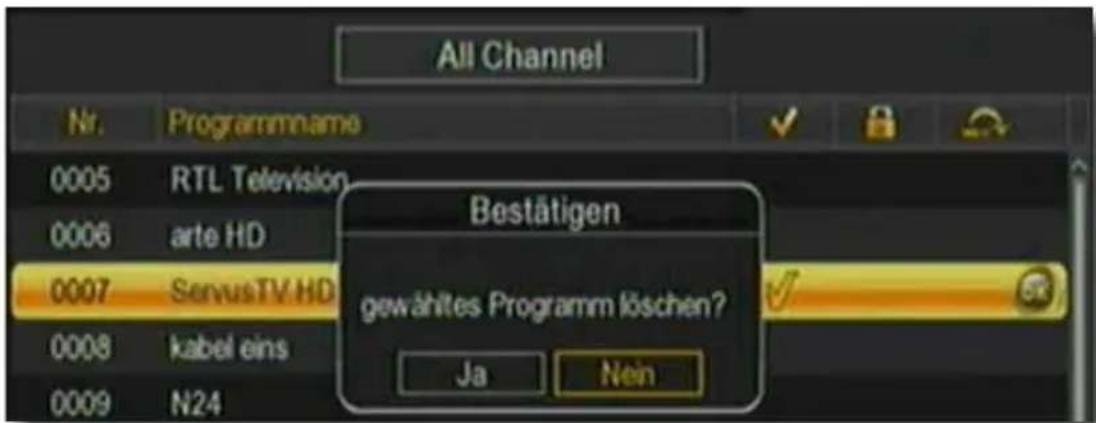

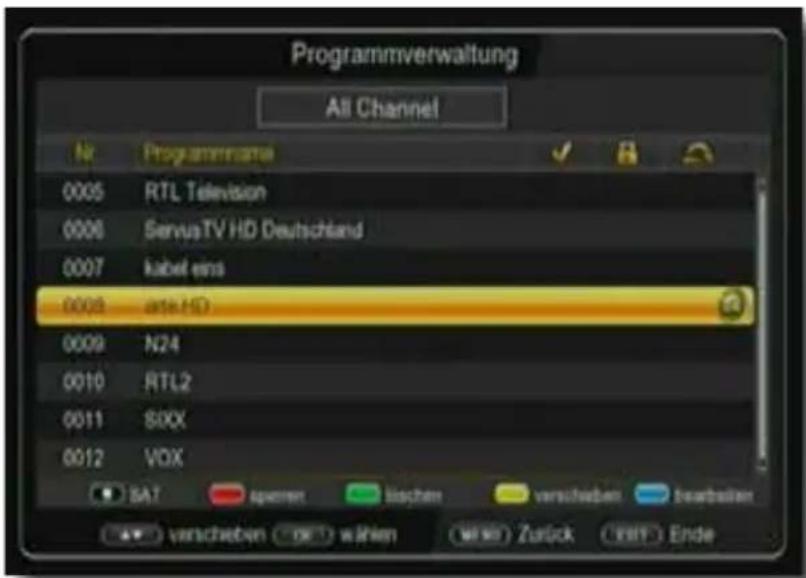

8.1. Programmverwaltung 40

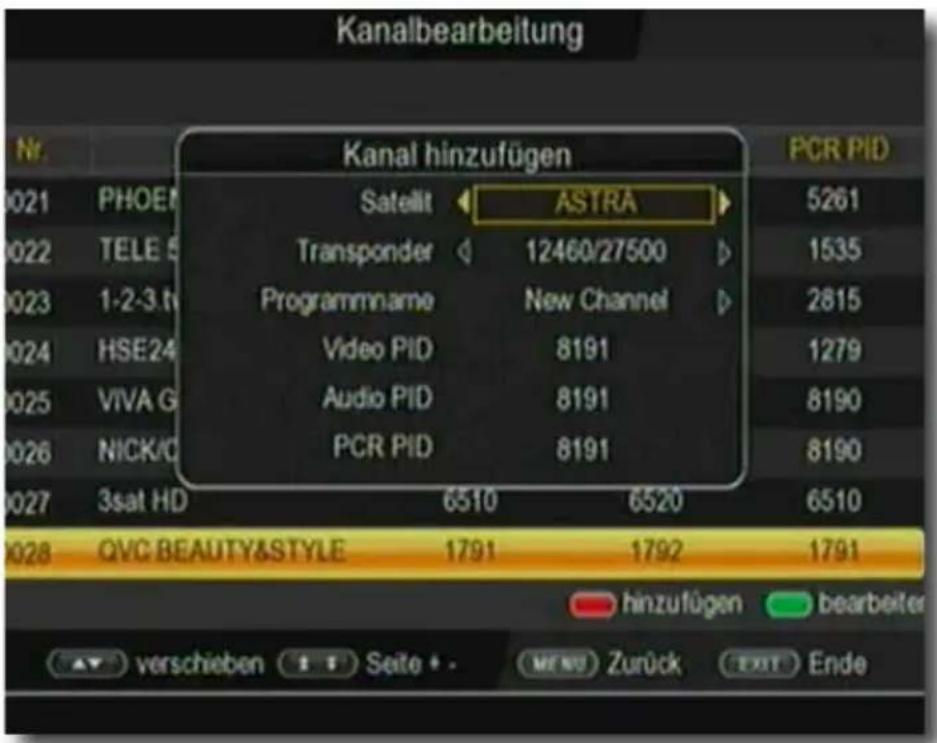

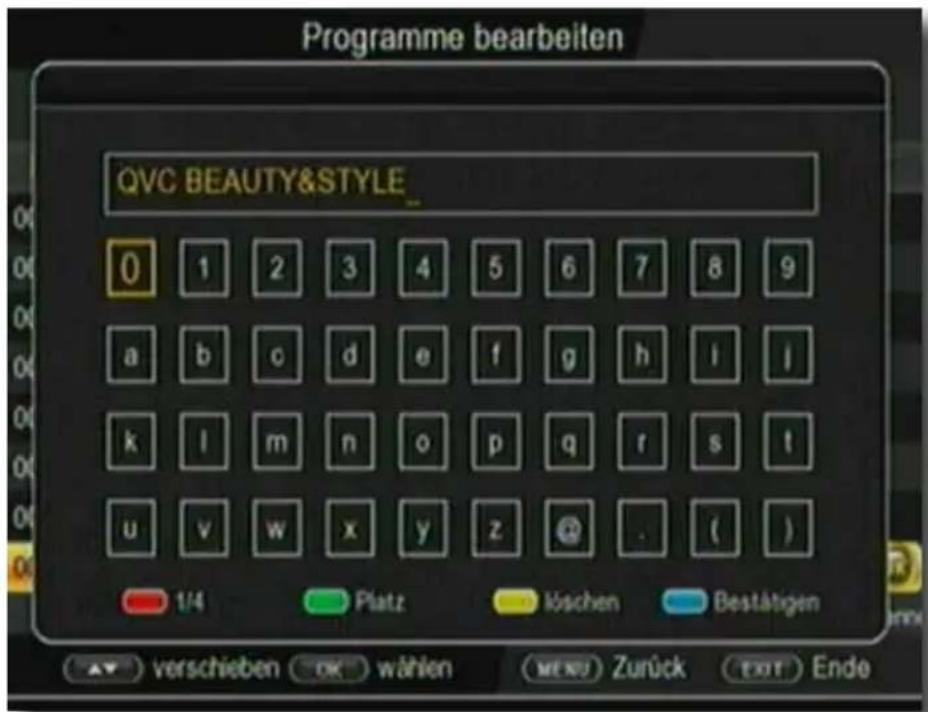

8.2. Kanalbearbeitung ..... 44

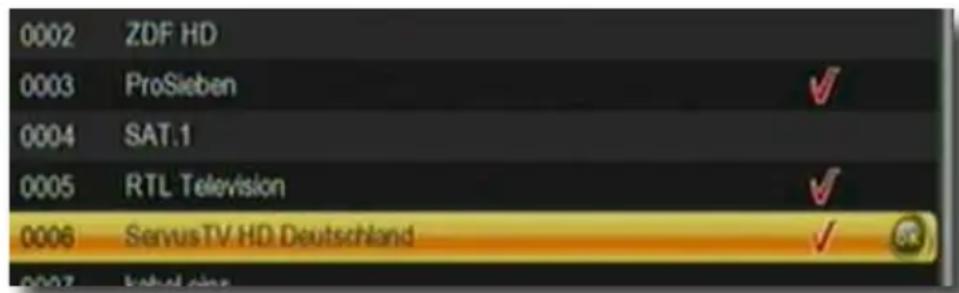

8.3. Favoriten bearbeiten....45

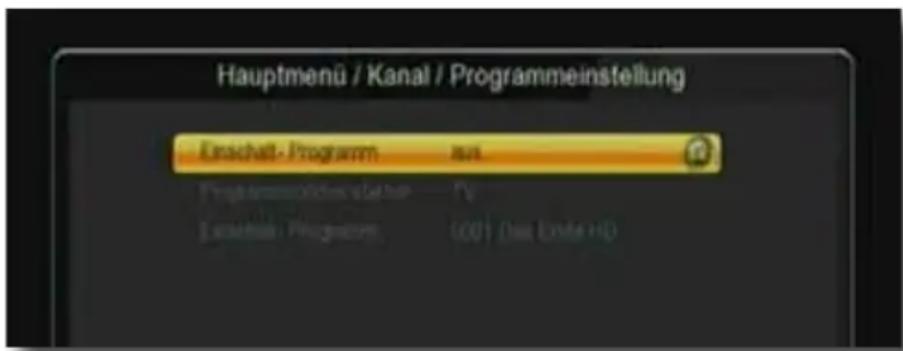

8.4. Programmeinstellungen 45

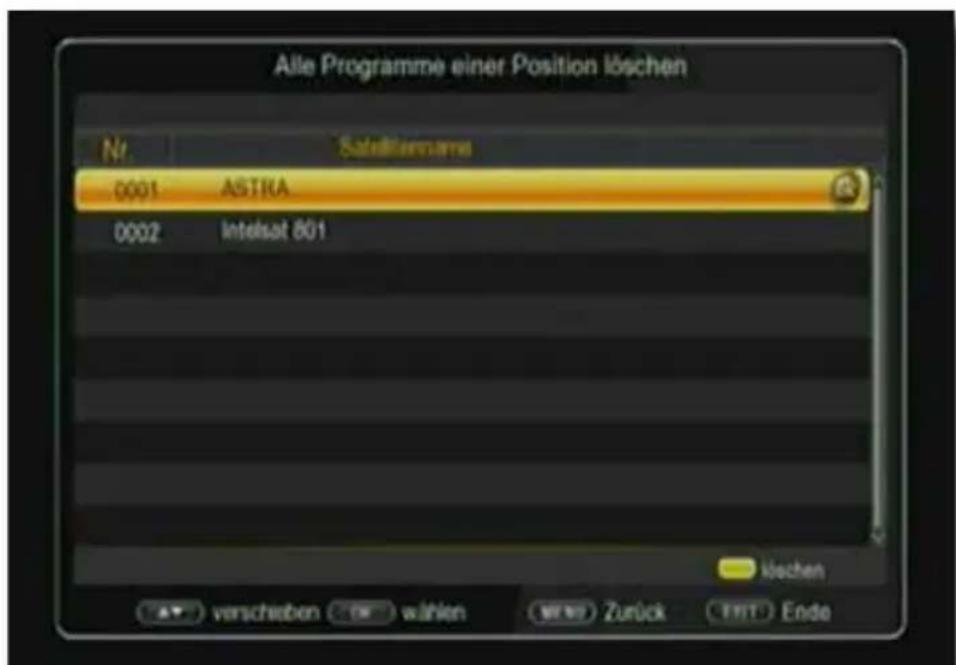

8.5. Satellit löschen 46

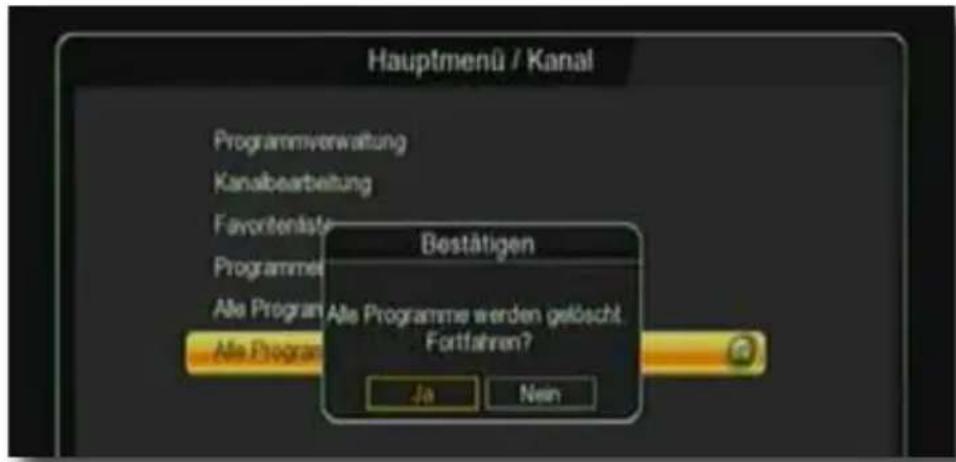

8.6. Alle Programme löschen....46

9. Multimedia 47

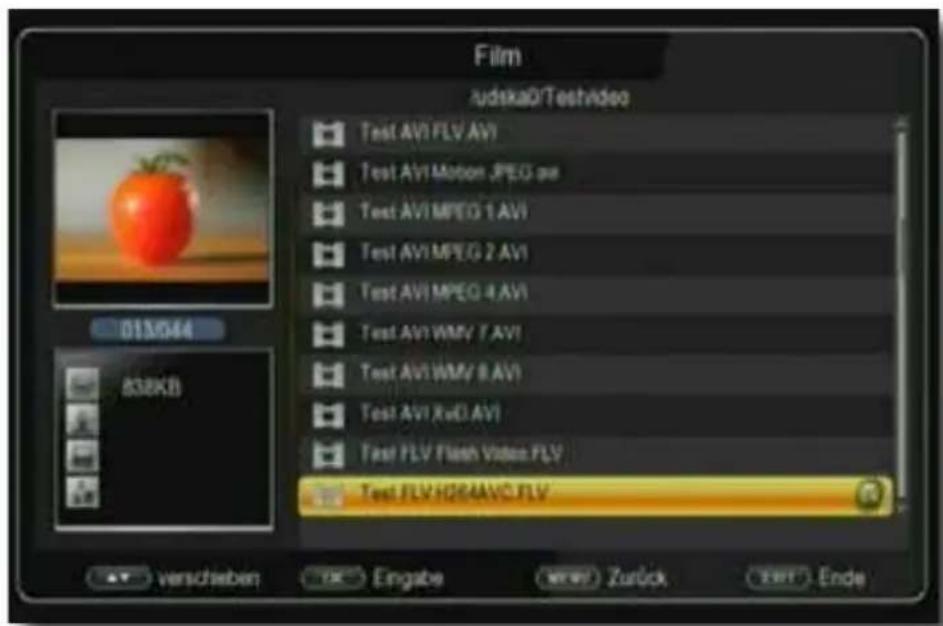

9.1. Film 48
9.2. Foto 48
9.3. Musik 48

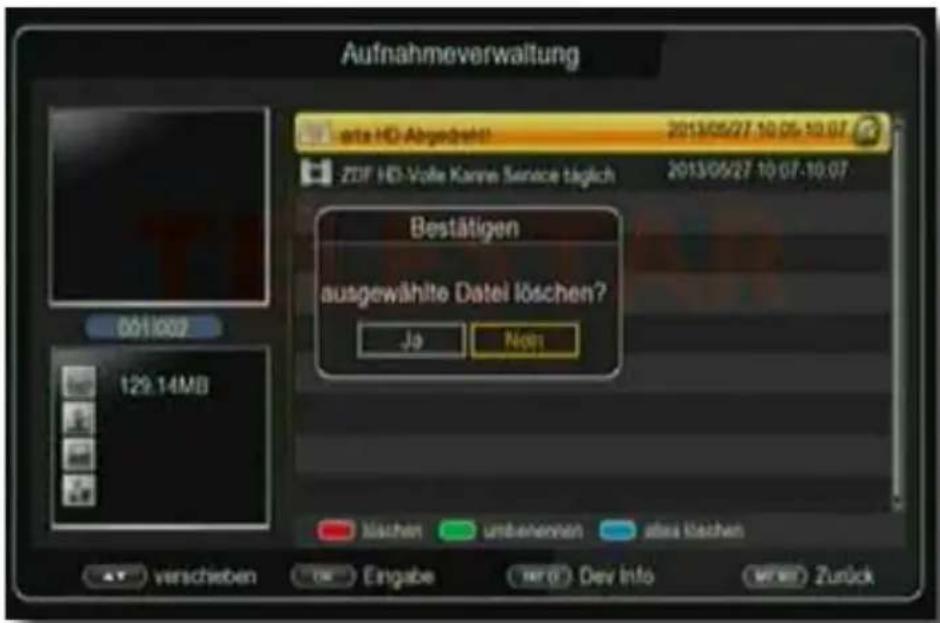

9.4. Aufnahmeverwaltung.... 49

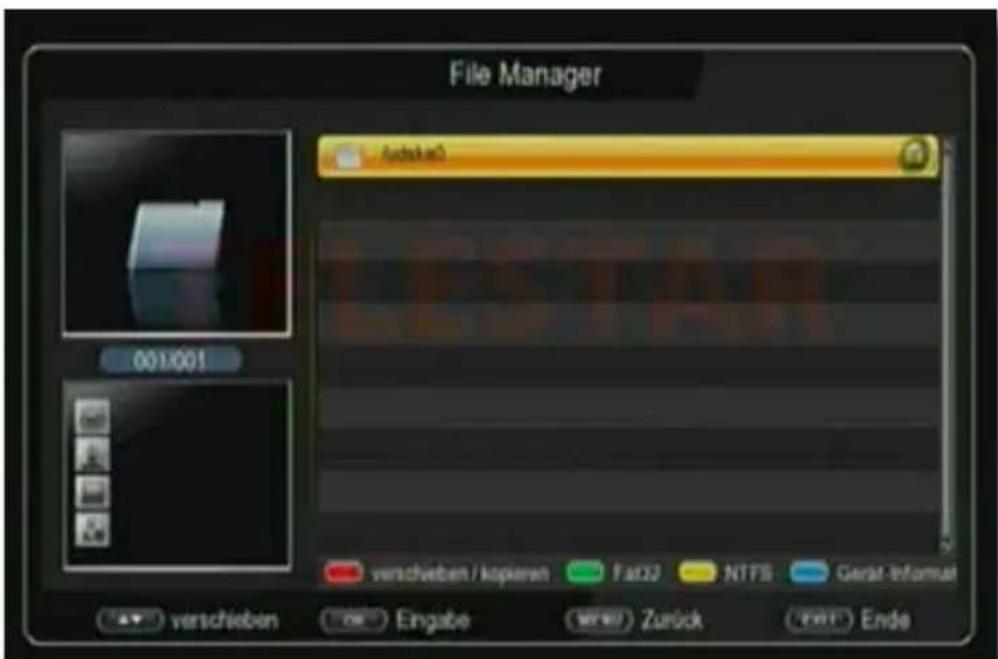

9.5. File Manager 49
10. Application 51

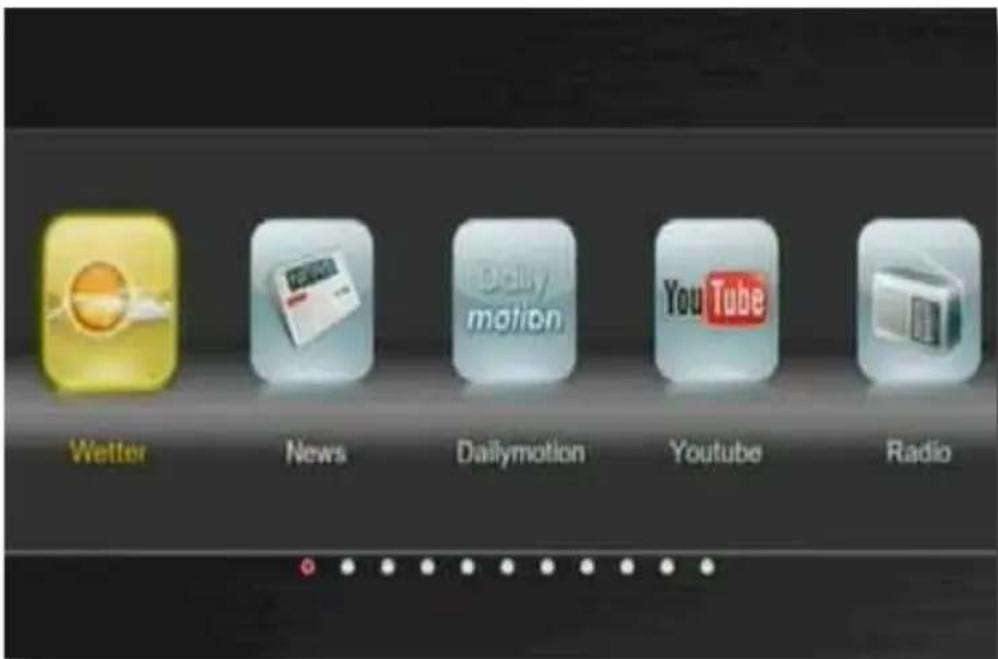

10.1. Web Apps .... 51
10.2.ISO Player....51

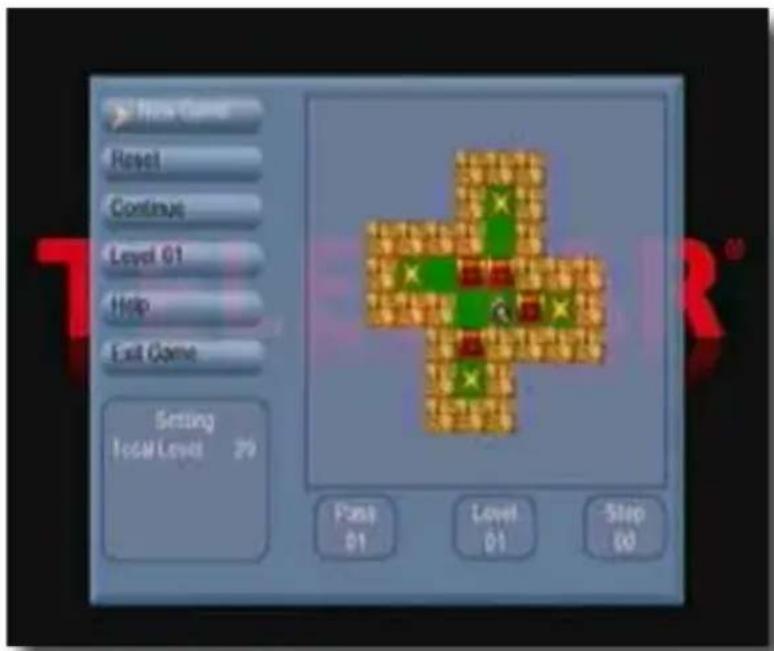

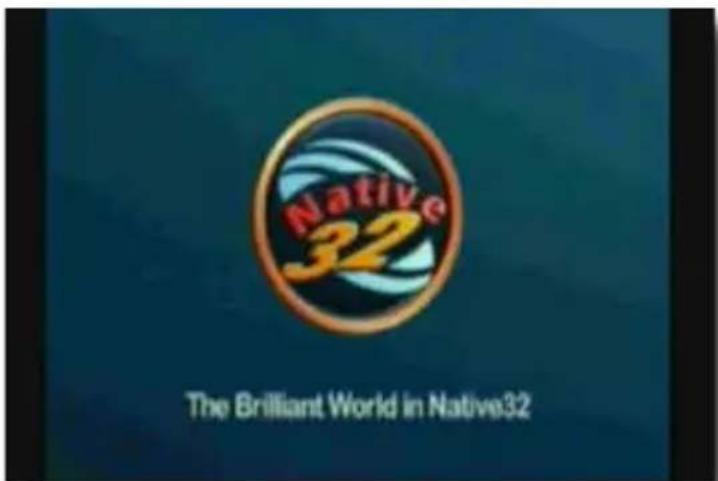

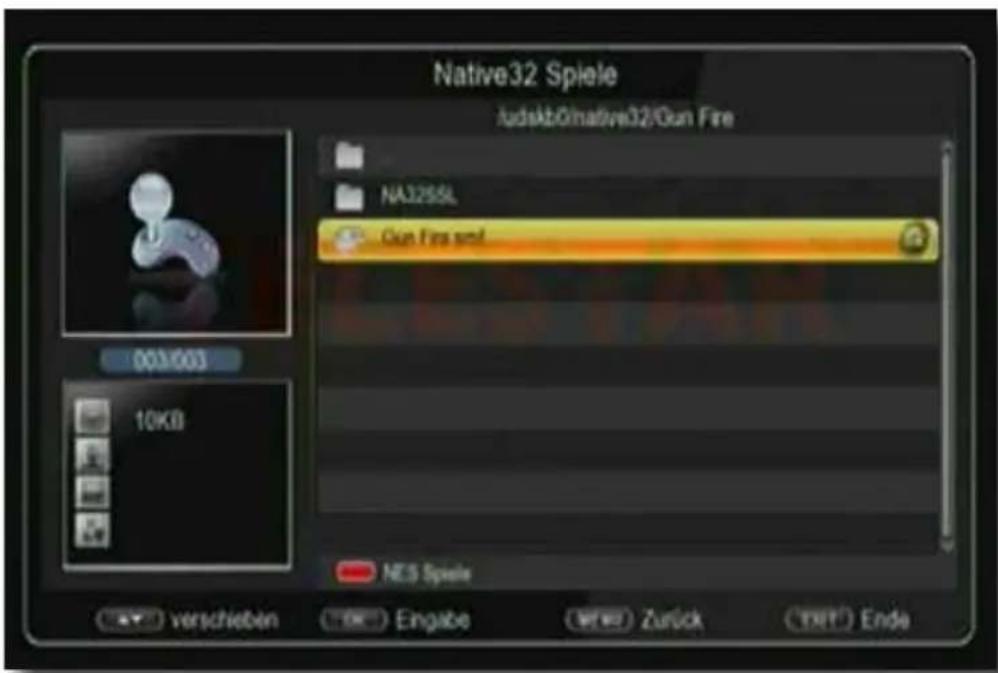

10.3. Video Spiel ....52
10.4. Spiel 53

11. Einstellungen .... 54

11.1. Individuelle Einstellungen ....54
11.1.1. Transparenz 54
11.1.2. Untertitelsprache....54
11.1.3. Schwerhörig .....54

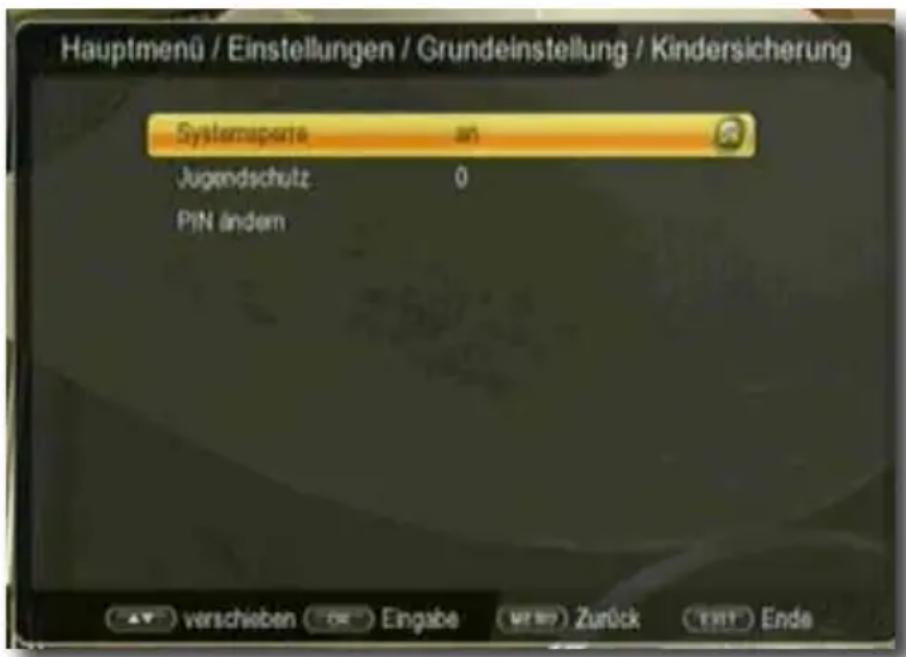

11.1.4. Kindersicherung ....54
11.1.5. Auto-Standby ..... 56
11.1.6. Standby Uhr 56

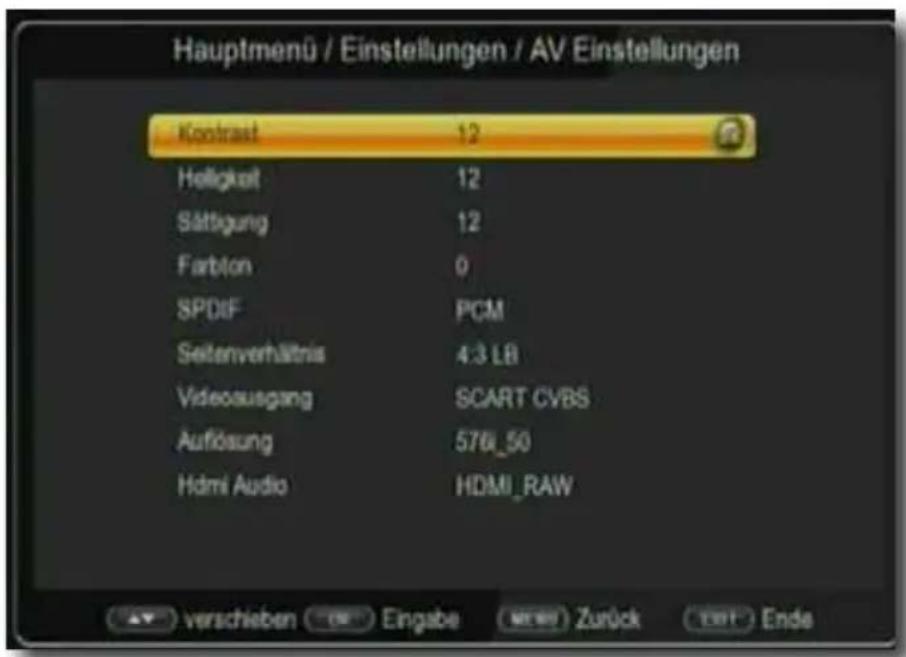

11.2. AV Einstellungen .....57

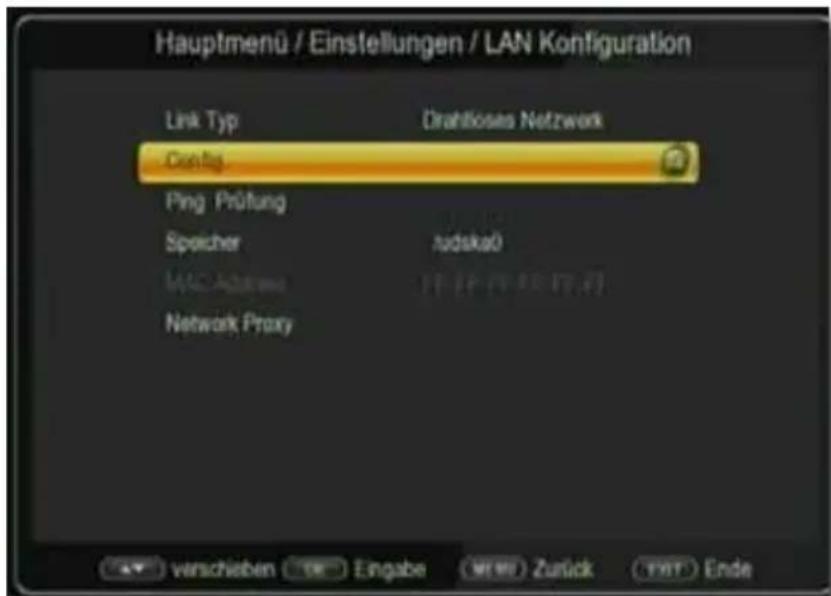

11.3. LAN Konfiguration....59
11.3.1.Link Typ 59
11.3.2. Konfigurationsmodus ....60
11.3.3. Speicher 60

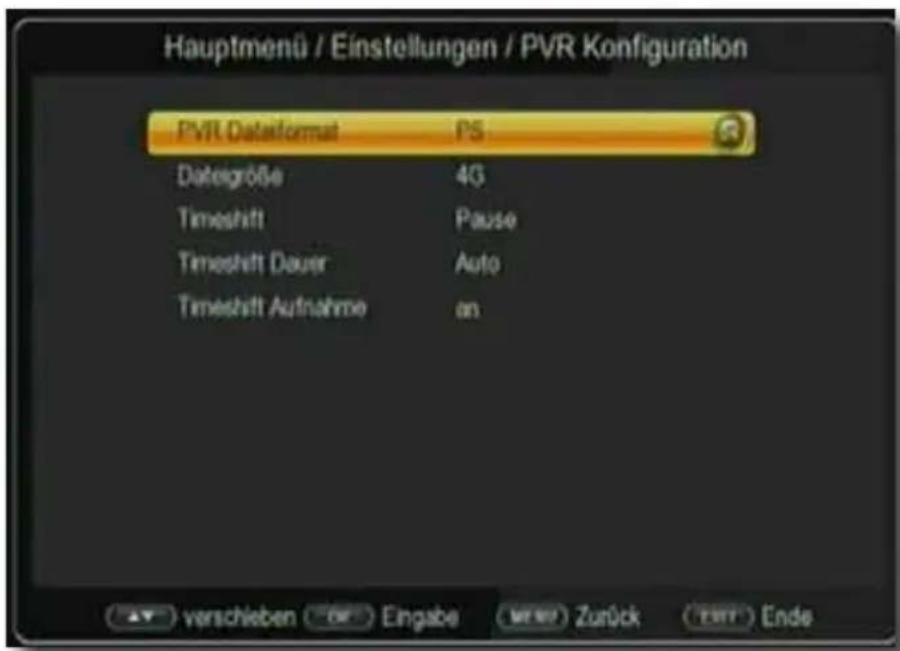

11.4. PVR Konfiguration....60
11.4.1. PVR Dateiformat ....61
11.4.2. Dateigröße 62
11.4.3. Timeshift....62

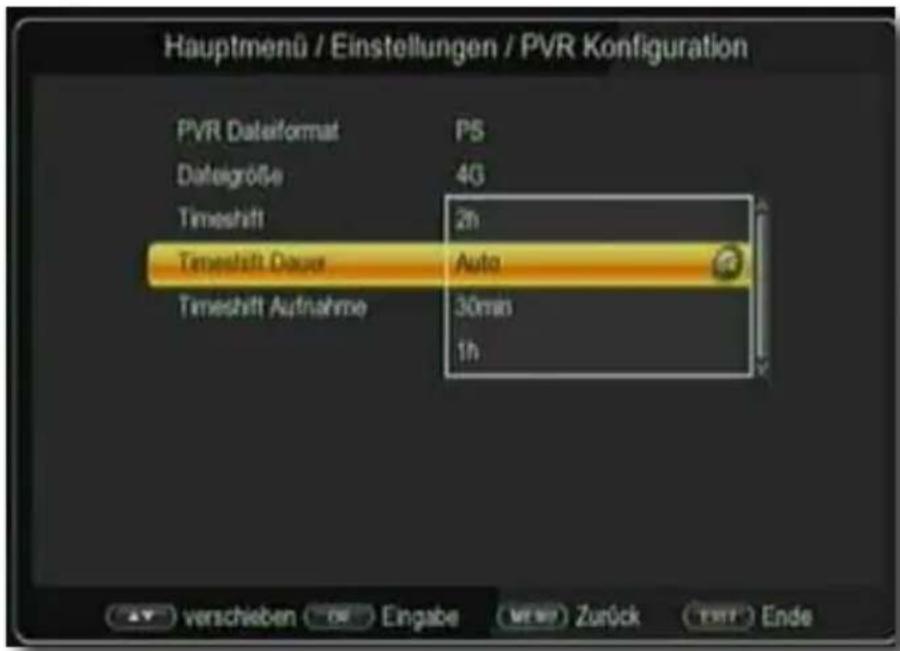

11.4.4. Timeshift Dauer 62
11.4.5. Timeshiftaufnahme....63
11.5. Smart Phone Steuerung 64

12. System 65

12.1. OSD Sprache 65

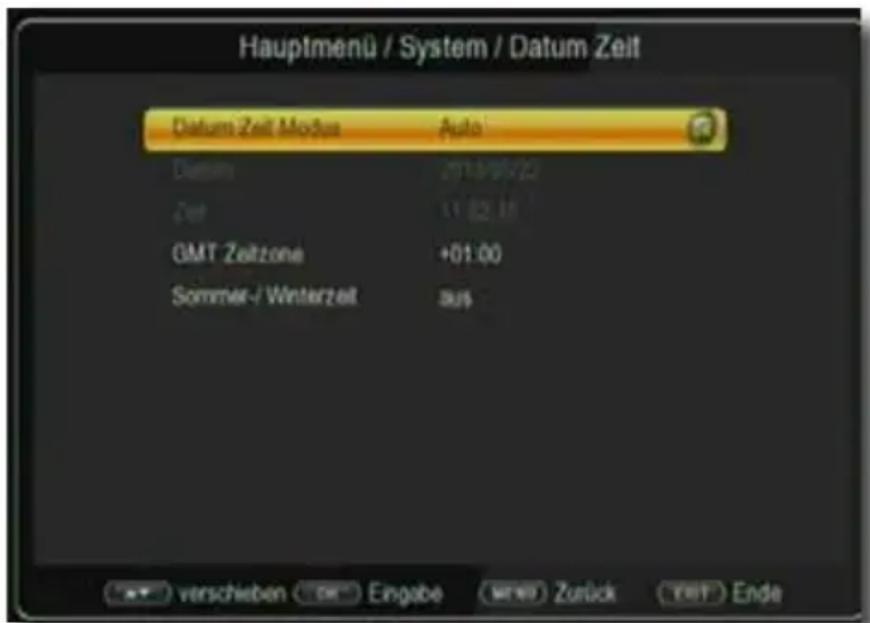

12.2. Datum Zeit....65
12.3. Software Upgrade 65
12.3.1. USB Upgrade 66

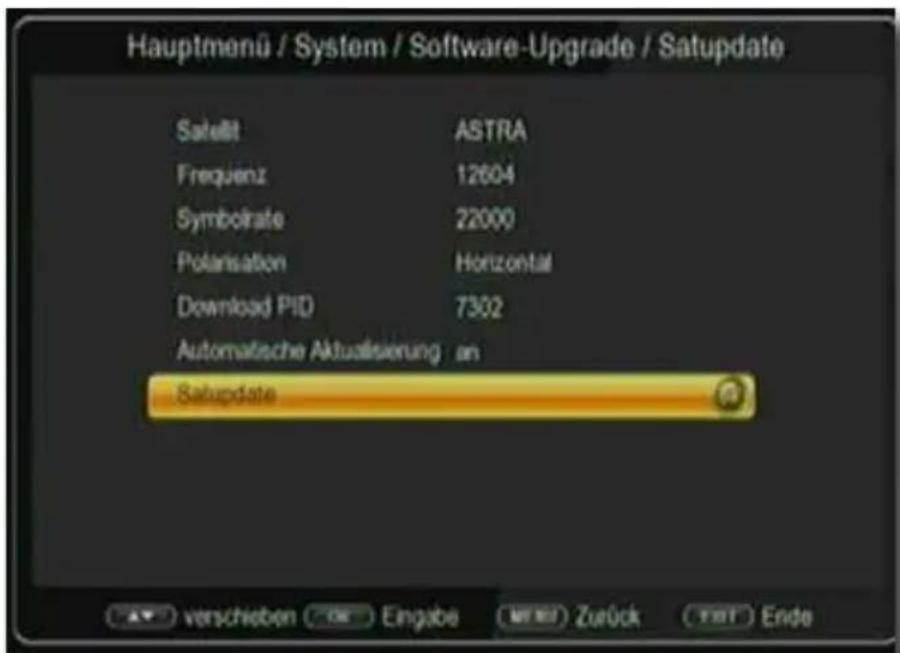

12.3.2.Sat Update 67
12.3.3. Netzwerk Update 68
12.3.4. Programmliste 68
12.4. Werkseinstellungen....69
12.4.1. alles zurücksetzen ....69
12.4.2. Systemeinstellungen zurücksetzen 69
12.4.3. Programmliste zurücksetzen 69

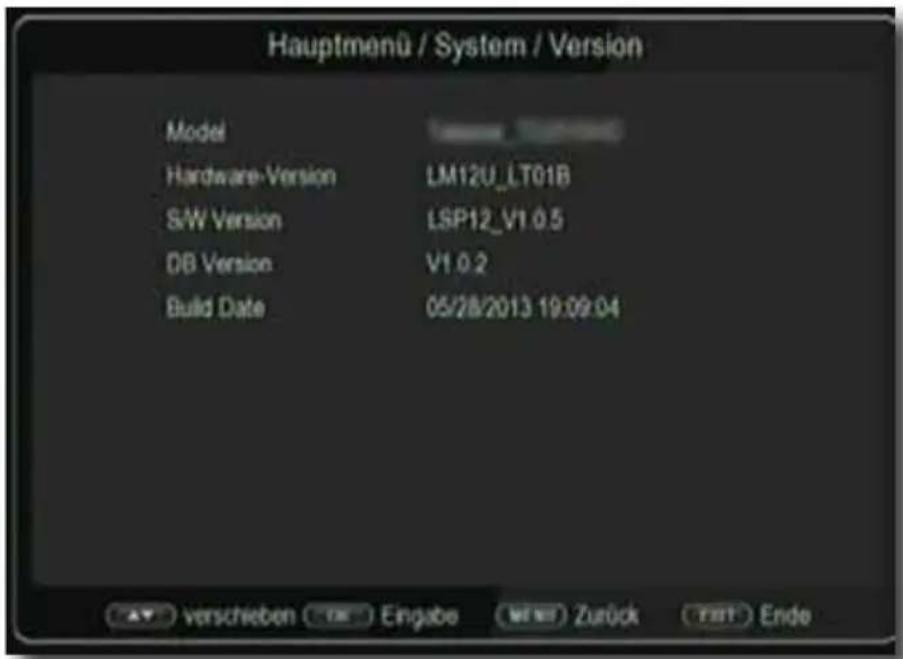

12.5.Version 69

13. Technische Daten....71

14. Fehlersuchhilfe....72

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 09/14

Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für dieses hochwertige Produkt entschieden haben.

Sollte ihr DVB Receiver nicht richtig funktionieren, muss nicht gleich ein Defekt vorliegen.

Bitte schicken Sie das Gerät nicht gleich ein, rufen Sie uns an!

Technische Hotline

für Deutschland: 02676 / 9520101

Gerne können Sie auch eine E-mail an [e-mail] oder ein Fax an 02676 / 9520159 senden.

Sollten wir das Problem auf diesem Wege nicht lösen können, senden Sie das Gerät bitte an unser Servicecenter unter folgender Adresse ein:

Für Deutschland: TELESTAR Service Center, Am Weiher 14, 56766 Ulmen

Für Österreich: fsms GmbH, Welser Straße 79, A-4060 Leonding

2. Abbildungen

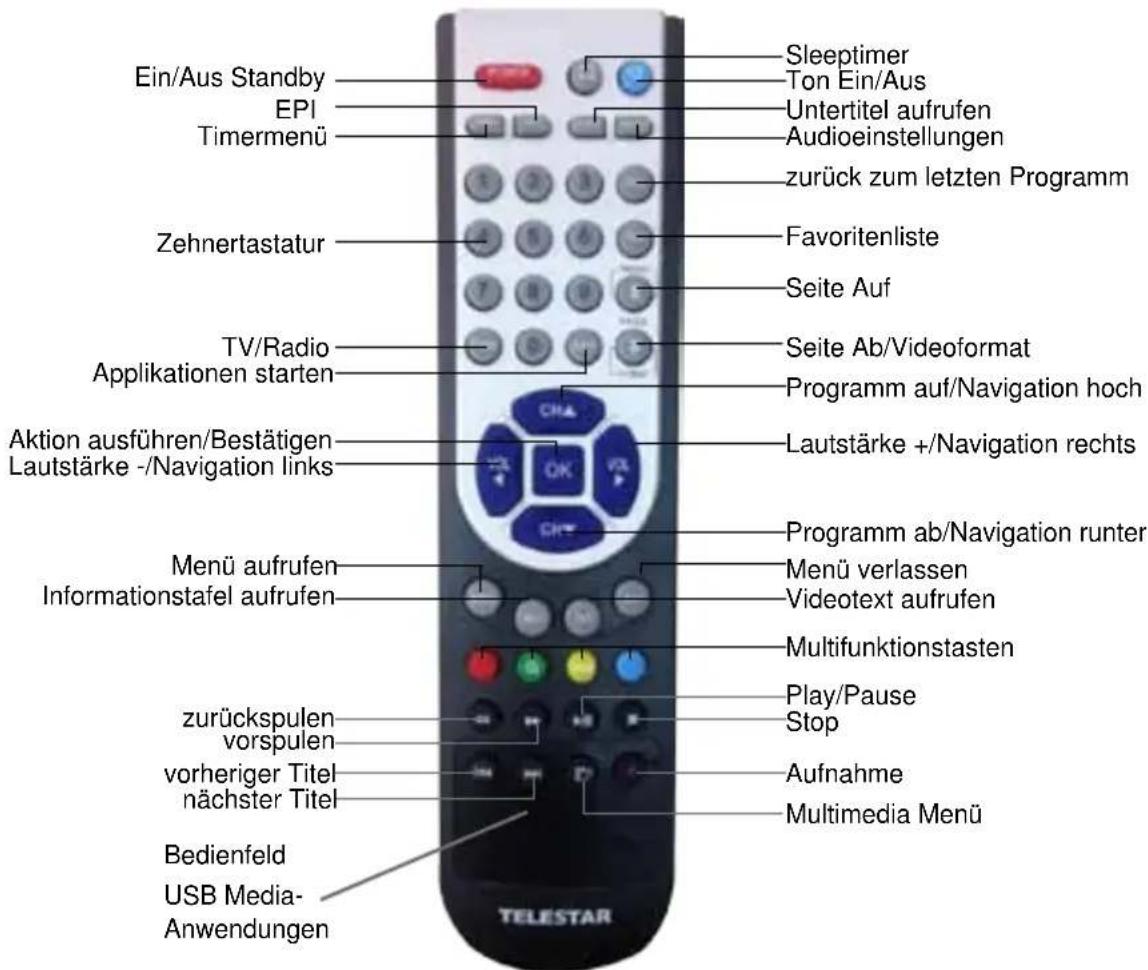

Fernbedienung

Ein/Aus Standby EPI Timermenü Sleeptimer Ton Ein/Aus Untertitel aufrufen Audioeinstellungen zurück zum letzten Programm Zehnertastatur Favoritenliste Seite Auf TV/Radio Applikationen starten Seite Ab/Videoformat Programm auf/Navigation hoch Aktion ausführen/Bestätigen Lautstärke -/Navigation links Lautstärke +/Navigation rechts Programm ab/Navigation runter Menü aufrufen Informationstafel aufrufen Menü verlassen Videotext aufrufen Multifunktionstasten zurückspulen vorspulen vorheriger Titel nächster Titel Play/Pause Stop Aufnahme Multimedia Menü Bedienfeld USB Media- Anwendungen

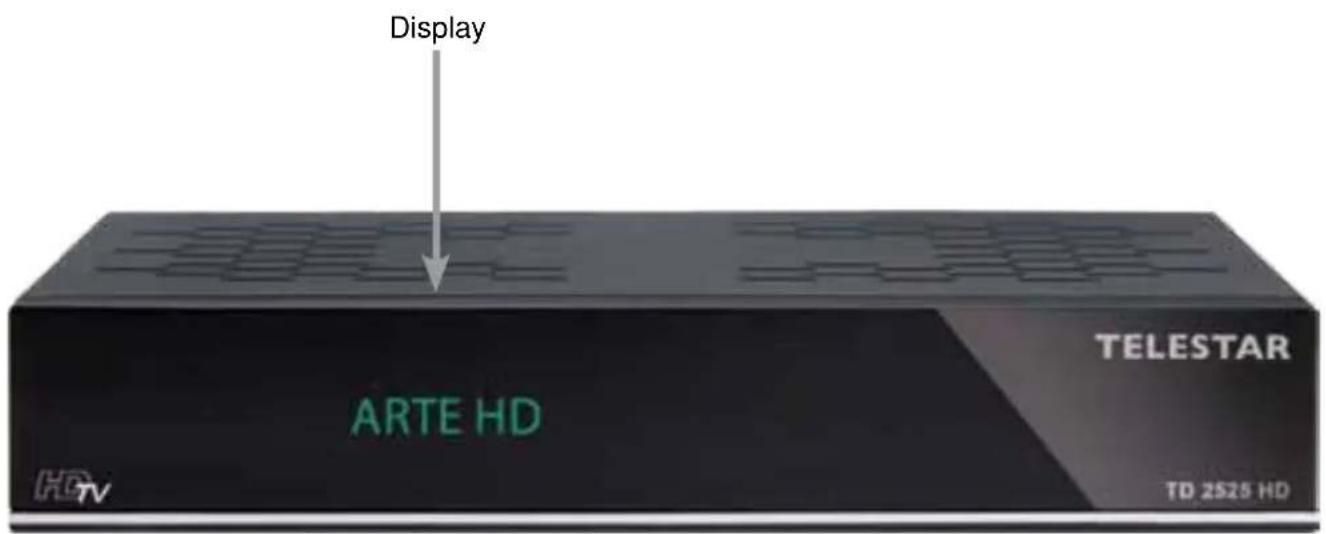

Display ARTE HD TELESTAR HD TV TD 2525 HD

Eingang terrestrische Antenne LNB-Eingang USB Schnittstelle Netzwerk anschluss USB Schnittstelle Netzkabel HDMI Anschluss Digitaler Audioausgang elektisch SCART-Buchse für TV- oder Viderecorder Cinch Audio- Video Ausgang

3. Bitte zuerst lesen

Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, überprüfen Sie zunächst die Lieferung auf Vollständigkeit. Im Lieferumfang sind enthalten: 1 Receiver, 1 Fernbedienung, 1 Bedienungsanleitung, 1 Garantiekarte, 2 Batterien (1,5V Microzelle AAA).
Legen Sie die beiliegenden Batterien unter Berücksichtigung der eingeprägten Polarität in das Batteriefach der Fernbedienung ein.
Bevor Sie den Receiver anschließen, lesen Sie bitte zunächst die Sicherheitshinweise in Kapitel 3.
Die Kapitel 4 und 7 beschreiben den Anschluss und die Anpassung des Receivers an die Außeneinheit (Spiegel, LNB, ...), an das Fernsehgerät. Diese Einstellungen sind einmalig und müssen nur ergänzt werden, wenn sich etwas an Ihrer Außeneinheit ändert oder zusätzliche Geräte angeschlossen werden.
Das Kapitel 5 beschreibt alle Funktionen, die für den täglichen Gebrauch wichtig sind, wie z.B. Programmwahl oder Lautstärkeeinstellung.
Im Kapitel 8 finden Sie Informationen darüber, wie Sie neue Programme einstellen oder die Programmreihenfolge ändern.
Die technischen Daten finden Sie in Kapitel 13.
Hilfestellung beim Suchen und Beheben von Fehlern finden Sie in Kapitel 14.

Wichtige Hinweise zur Bedienung

Durch die Verwendung eines sogenannten „On Screen Display“

(Bildschirmeinblendungen) wird die Bedienung des Receivers vereinfacht und die Anzahl der Fernbedienungstasten verringert. Alle Funktionen werden auf dem Bildschirm angezeigt und können mit wenigen Tasten gesteuert werden. Zusammengehörende Funktionen sind als „MENÜ“ zusammengefasst. Die angewählte Funktion wird farblich hervorgehoben. In der unteren Zeile sind durch Farbbalken die “Funktionstasten” rot, gelb, grün und blau dargestellt. Diese Farbbalken stellen in den einzelnen Menüs unterschiedliche Funktionen dar, die durch Drücken der entsprechend gefärbten Taste (“Multifunktionstaste”) auf der Fernbedienung ausgelöst werden. Die “Funktionstasten” sind nur aktiv, wenn eine Kurzbezeichnung in dem entsprechenden Feld angegeben ist. Tastenbezeichnungen und Begriffe, die im OSD-Menü erscheinen, sind in dieser Bedienungsanleitung fett gedruckt.

Der Programmplatz des jeweils angewählten Programms wird außerdem im Display angezeigt.

Achtung! Wichtige Sicherheitshinweise

VORSICHT: UM DIE GEFAHR EINES ELEKTROSCHOCKS ZU VERMEIDEN, SOLLTEN SIE NIEMALS DAS GEHÄUSE ÖFFNEN. ES BEFINDEN SICH IM GERÄT KEINE TEILE DIE VOM ANWENDER REPARIERT WERDEN KÖNNEN, BEI BEDARF WENDEN SIE SICH AN QUALIFIZIERTE SERVICEFACHKRÄFTE.

SICHERHEITSVORKEHRUNGEN:

Dieser Receiver wurde nach Vorgaben internationaler Sicherheitsstandards hergestellt. Zu ihrem eigenen Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie ihr neues Gerät in Betrieb nehmen.

Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.

1. Wenn Sie den Receiver aufstellen, sorgen Sie dafür, dass an allen Seiten ein freier Raum von etwa 5 cm zur Verfügung steht, damit die Luft ungehindert zirkulieren kann und das Gerät sich nicht überhitzt.
2. Stellen Sie das Gerät nicht in einem eingeengten Bereich auf, wie zum Beispiel in einem Bücherregal oder Ähnlichem. Achten Sie darauf, dass die Luftzirkulation nicht beeinträchtigt wird, vor Allem sollten Sie niemals die Lüftungsschlitze mit Zeitungen, Tischtüchern, Gardinen, usw. abdecken.
3. Stellen Sie keine brennenden Gegenstände, z.B. eine brennende Kerze, auf das Gerät.
4. Der Receiver darf niemals Flüssigkeiten oder Spritzwasser ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände wie Vasen auf den Receiver.
5. Ziehen Sie nicht den Netzstecker des Gerätes um dieses abzuschalten.
6. Das Stromkabel muss korrekt angeschlossen werden. Berühren Sie niemals mit feuchten oder nassen Händen das Stromkabel oder den Stecker.
7. Der Receiver sollte bei Temperaturen von 5°C bis 40°C betrieben werden. Verwenden Sie das Gerät nur in einem gemäßigten Klima, nicht unter tropischen Bedingungen.
8. Die Batterien der Fernbedienung sollten nicht extremer Hitze, wie zum Beispiel direktem Sonnenlicht oder Feuer, ausgesetzt werden.

Achten Sie bitte beim Entsorgen der Batterien auf entsprechende Umweltschutzbestimmungen.

CE-Zeichen für europäische Märkte

Das CE-Zeichen auf diesem Gerät gibt Ihnen die Sicherheit, dass das Gerät den Vorschriften der EU-Direktive 2004/108/EC sowie der Direktive für Niedrigspannungsgeräte 2006/95/EC entspricht.

Betriebspausen

Das Gerät sollte während eines Gewitters oder bei längeren Betriebspausen (z.B. Urlaub) vom Netz getrennt werden.

5cm

1

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem “Dualen System” zu.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der

Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden.

Entsorgung von gebrauchten Batterien und Akkus

Batterien oder Akkumulatoren enthalten möglicherweise Stoffe, welche der Umwelt und der menschlichen Gesundheit schaden können. Außerdem enthalten sie wertvolle Rohstoffe, die wieder verwertet werden können. Umwelt, Gesundheit und Materialrecycling werden durch falsches Entsorgen gefährdet. Durch verantwortungsbewusstes Entsorgen von Batterien/Akkus können Sie einen positiven Beitrag zum Schutz der Umwelt und der Gesundheit Ihrer Mitmenschen leisten.

Das Symbol auf der Batterie/dem Akku oder der Verpackung bedeutet, dass diese nicht in den Hausmüll entsorgt werden dürfen. Sofern unter der durchgestrichenen Abfalltonne auf Rädern zusätzlich ein chemisches Symbol abgebildet ist (Hg, Cd, Pb), bedeutet dies, dass die Batterie/der Akku

mehr als 0,0005 Masseprozent Quecksilber (Hg)

mehr als 0,002 Masseprozent Cadmium (Cd)

oder mehr als 0,004 Masseprozent Blei (Pb) enthält.

In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für Batterien/Akkus sind Sie gesetzlich verpflichtet, Batterien/Akkus einer vom normalen Siedlungsabfall getrennten Entsorgung zuzuführen.

Sofern Ihr Produkt oder ein Zubehörteil nicht mehr benötigte Batterien/Akkus enthält, entnehmen Sie diese bitte entsprechend dem Kapitel über den sicheren Batteriewechsel. Geben Sie die Batterien/Akkus entweder an einer Annahmestelle für das Recycling von Batterien/Akkus oder an der Verkaufsstelle ab.

Weitere Informationen über Rücknahme und Recycling dieses Produkts oder der Batterien/Akkus erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

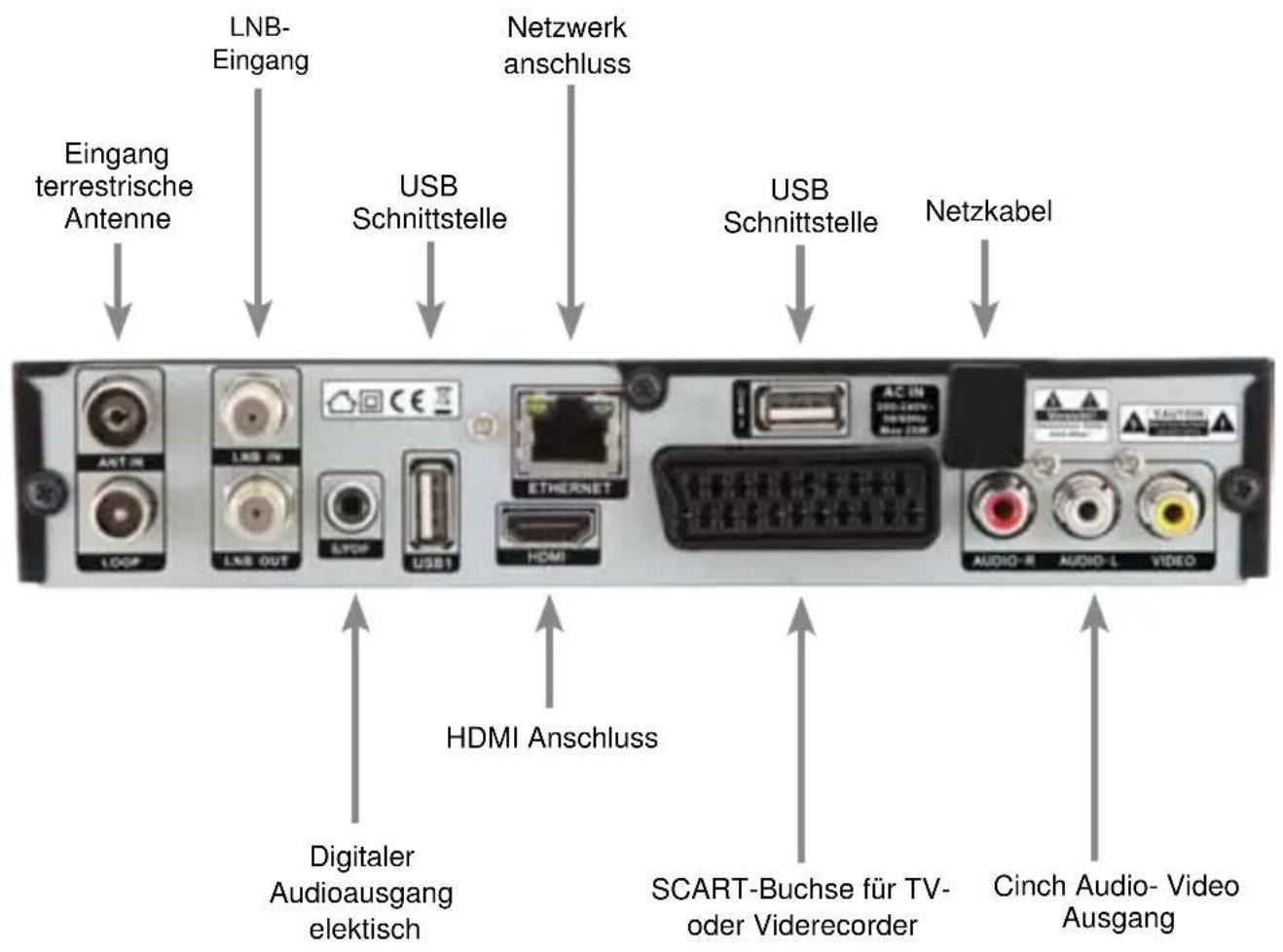

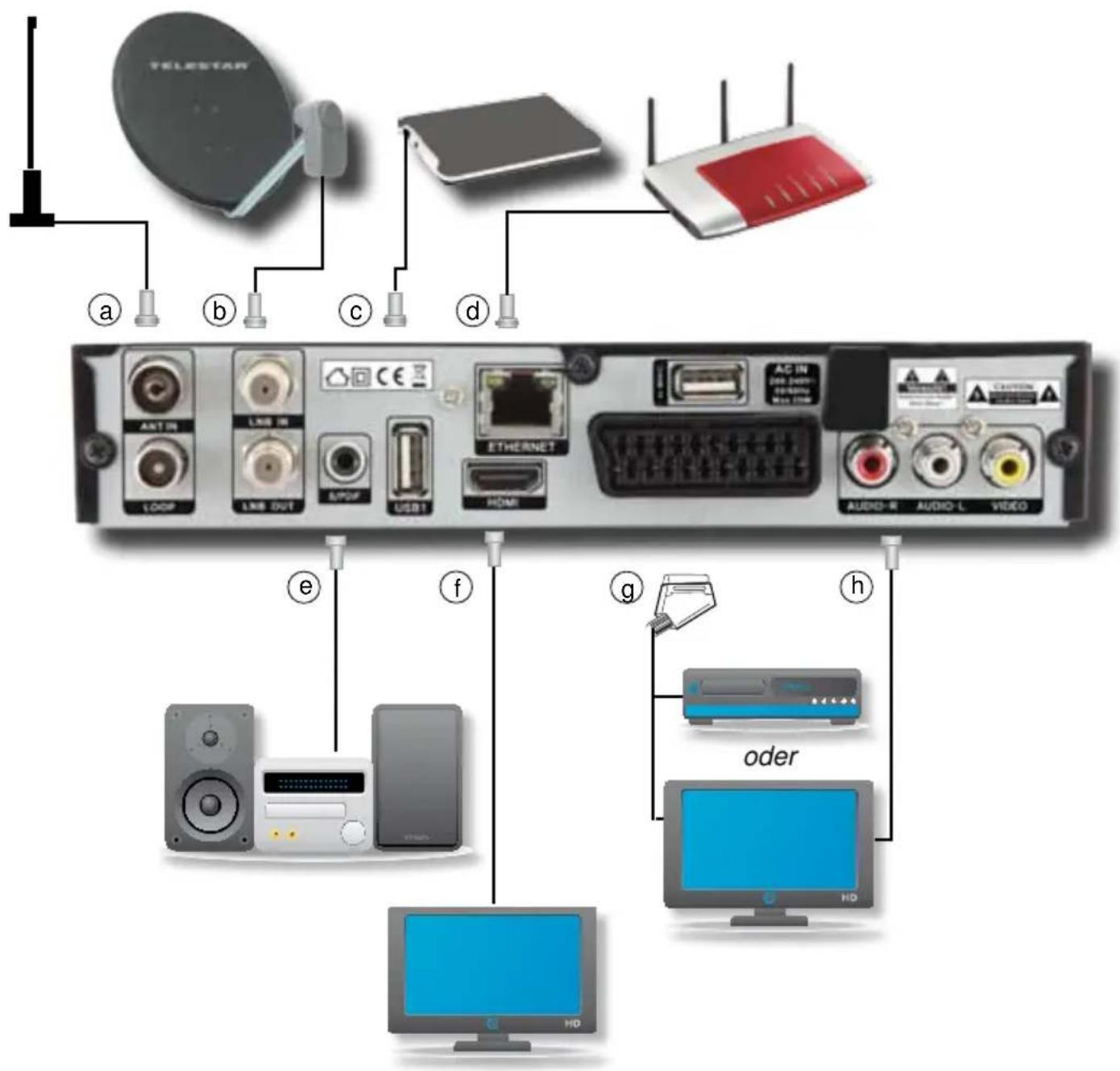

Anschluss des DVB-Receivers

a. Verbinden Sie hier Ihre DVB-T Antenne, sofern vorhanden mit dem Antenneneingang des Receivers.
b. Verbinden Sie den LNB-Eingang des Digital-Receivers durch ein geeignetes Koaxialkabel mit dem LNB Ihrer Außeneinheit. Beachten Sie auch Punkt 6 „Einstellungen“.
c. USB Schnittstelle zum Anschluss eines USB Datenträgers.
d. Netzwerkanschluss zur Einbindung in ein Heimnetzwerk
e. Digitale SPDIF Audio Verbindung mit einer Surround-Anlage
f. HDMI Verbindung zum Fernseher
g. Scartverbindung des DVB-Receivers mit dem Fernsehgerät und / oder Video/ DVD Rekorder.
h. Cinch AV Audio- Video Ausgang.

TELESTAR a b c d ANT IN LOOP LINE IN LINK OUT EPOF USB1 ETHERNET HOME AC IN 200 MHz AUDIO-R AUDIO-L VIDEO e f g oder HD

4. Anschluss

Die im folgenden erscheinenden Verweise a b c usw. beziehen sich auf die Zeichnung auf Seite 9. Um den Receiver in Betrieb zu nehmen, ist es erforderlich die Anschlüsse wie in Kapitel 4.1 oder 4.2 und 4.3 beschrieben vorzunehmen. Alle anderen Anschlüsse stehen optional zur Verfügung.

4.1 DVB-T

a Verbinden Sie hier Ihre DVB-T Antenne mit dem Antenneneingang des Receivers.

4.2 DVB-S

b Verbinden Sie den LNB-Eingang des Digital-Receivers durch ein geeignetes Koaxialkabel mit dem LNB Ihrer Außeneinheit. Beachten Sie auch Punkt 6 „Einstellungen“.

4.3. Anschluss an ein Fernsehgerät

f Über HDMI

Sollte Ihr Fernsehgerät über einen HDMI Anschluss verfügen, empfiehlt es sich, das Gerät über HDMI anzuschließen. Verbinden Sie dazu den HDMI Ausgang des Receivers mit dem HDMI Eingang Ihres Fernsehgerätes.

g Über Scart (sofern kein HDMI an Ihrem Fernseher vorhanden)

Verbinden Sie Receiver (SCART-Buchse TV) und Fernsehgerät (SCART-Buchse) durch ein SCART-Kabel. Sollte Ihr Fernsehgerät entsprechend ausgerüstet sein, wird dieses beim Einschalten des Digital-Receivers automatisch auf AV und somit auf Sat-Betrieb umgeschaltet.

oder

Schließen Sie über Scart Ihren Video- DVD- oder Festplattenrecorder an. oder

h schließen Sie den Fernseher über die analogen Audio- Video Ausgänge an.

4.4. Anschluss an ein Netzwerk

d Verbinden Sie den Receiver über die Ethernet Schnittstelle mit Ihrem Heimnetzwerk, sofern vorhanden.

4.5 Anschluss an eine Hifi/ Dolby Digital Anlage

e Digital

Sollte Ihr Dolby Digital Verstärker über einen entsprechenden optischen Eingang verfügen, verbinden Sie die Buchse AUDIO OUT DIGITAL optisch des Receivers mit dem optischen SPDIF Eingang Ihres Verstärkers.

Es stehen abhängig vom jeweiligen Sender, die Abtastraten von 32, 44.1 und 48 kHz zur Verfügung.

Ebenso steht an diesem Ausgang, falls gesendet, das Dolby Digital-Signal (AC3) zur Verfügung.

g Analog

Sie können den Receiver über die analogen Cinch Audioausgänge (rot, weiß) an eine HiFi Stereo Anlage anschließen.

4.6 Anschluss an externes USB Speichermedium

c Verbinden Sie ein externes USB Speichermedium, z. B. eine externe Festplatte, über das USB-Kabel des Speichermediums mit der USB-Schnittstelle des Receivers.

ACHTUNG! Je nach Gerätetyp muss das externe USB Massespeichergerät zusätzlich über ein separates Netzteil mit Strom versorgt werden.

Lesen Sie hierzu bitte die Bedienungsanleitung des zu verwendenden USB Massespeichergerätes!!

Hinweis: Bei USB Speichermedien, insbesondere bei USB Sticks gibt es zum Teil erhebliche Unterschiede bezüglich der Lese- bzw. Schreibgeschwindigkeit. Dies ist abhängig von der Qualität des USB Gerätes. Verwenden Sie bitte nur USB Sticks von Markenherstellern mit entsprechend hoher Geschwindigkeit und genügend freiem Speicherplatz um Aufnahme- und Wiedergabefehler zu vermeiden.

Bitte achten Sie darauf, dass der Datenträger im Datenformat FAT 32 formatiert ist. Zudem muss sich das Speichermedium erst an dem Receiver initialisieren. Dieser Anmeldevorgang kann ca. 20 Sekunden dauern.

5. Bedienung

Nachdem Sie die Sicherheitshinweise gelesen und das Gerät wie in Kapitel 4 beschrieben angeschlossen haben, kann das Gerät eingeschaltet werden.
Das Gerät ist mit einer werkseitigen Voreinstellung ausgestattet bei der der Empfang des Satelliten ASTRA 19,2 Grad Ost bereits voreingestellt ist.
Der Receiver startet mit dem Programm „Das ERSTE HD“, empfangbar über Astra 19,2 Grad Ost.
Zur Programmsuche zum Empfang über Satellit lesen Sie bitte auch Kapitel 7.4.
Die Programme in der Programmliste entsprechen den Sendeern, die über die oben genannten Satelliten zu empfangen sind und sind ab Werk in einer Reihenfolge abgelegt, die den gängigen Sehgewohnheiten entspricht.
Sollten Sie Programme auch oder außschließlich über eine terrestrische Antenne (DVB-T) empfangen, muss in jedem Fall einmalig ein Suchlauf für diese Programme durchgeführt werden. Bitte lesen Sie dazu auch Kapitel ???.
Starten Sie den Receiver durch Drücken der roten Power Taste auf der Fernbedienung.

5.1. Ein- und Ausschalten

Drücken Sie die Taste Ein/Standby am Gerät oder auf der Fernbedienung. Im Display des Gerätes erscheint die Meldung „boot“. Nach ca. 10 Sekunden ist der Receiver hochgefahren und startet mit dem Ersten Programm.
Durch nochmaliges Drücken dieser Taste am Gerät oder auf der Fernbedienung schalten Sie das Gerät wieder aus.

5.2. Programmwahl

5.2.1. Mit Hilfe der Programm auf/ab-Tasten

Schalten Sie die Programme mit Hilfe der Tasten CH+/CH- am Receiver oder auf der Fernbedienung jeweils um einen Programmplatz auf oder ab.

5.2.2. Mit Hilfe der Zehnertastatur

Geben Sie mit Hilfe der Zahlentastatur die gewünschte Programmnummer ein.

Zum Beispiel:

1 für Programmplatz 1
1, dann 4 für Programmplatz 14
2, dann 3, dann 4 für Programmplatz 234
Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem Drücken einer Taste ca. 2 Sekunden Zeit, um die Eingabe zu vervollständigen.
Wollen Sie nur eine einstellige beziehungsweise zweistellige Zahl eingeben, so können Sie den Umschaltvorgang durch Drücken der Taste OK nach Eingabe der letzten Ziffer beschleunigen.

5.2.3. Programmwahl über Programmliste

Um das Auffinden der einzelnen Programme zu erleichtern, verfügt Ihr Gerät über eine Programmlistenübersicht.

Drücken Sie im laufenden Programm die Taste OK.

Es erscheint die Liste der Programme.

Programmliste All Satellites d/All/Werkstoffige Uaten 0001 Das Erste HD 0002 ZDF HD 0003 ProSieben 0004 SAT.1 0005 RTL Television 0006 Servus TV HD Deutsch ... 0007 kabel eins 0008 arte HD ASTRA 11362/22009/H 5a Favont suche Gruppe

Sie können nun mit Hilfe der Tasten CH+/CH- in 1er Schritten und der Pfeiltasten rechts/links in 8er Schritten das gewünschte Programm auswählen und mit OK bestätigen. Die Programmliste verschwindet wieder durch erneutes Drücken der OK Taste oder der EXIT Taste.

Hinweis: Das Gerät kann nur dann die Programme anzeigen, wenn die Satellitenanlage für den Empfang der jeweiligen Satellitenpositionen ausgelegt ist. Die Standard Satellitenposition für den Empfang der meisten deutschsprachigen Programme ist die Position Astra 19,2 Grad Ost. Wenn Sie auch andere Satellitenpositionen mit Ihrer Empfangsanlage empfangen können, muss dazu, wie unter Kapitel 7.beschrieben, ein Suchlauf durchgeführt werden.

5.2.4. Programmwahl über erweiterte Programmliste

Durch Drücken der roten Funktionstaste rufen Sie die erweiterte Programmliste auf. Hier können Sie die Programmpositionen einsehen und mit Hilfe der Tasten CH+/CH-/links/rechts durch das Programmangebot blättern. Hier stehen weitere Optionen der Programmsortierung zur Verfügung:

Drücken Sie in der erweiterten Programmliste die rote Funktionstaste. Nun können Sie sich die Programme nach Satellit sortiert anzeigen lassen.

Mit der grünen Taste können Sie ihre selbst erstellten Favoritenlisten aufrufen (Mehr dazu in Kapitel 7.)

Durch Drücken der gelben Funktionstaste können Sie über ein virtuelles Keyboard gezielt nach einem bestimmten Programm suchen.

Durch Betätigen der blauen Funktionstaste können Sie die Programme nach Art des Verschlüsselungssystems ordnen.

Durch Drücken der Taste EXIT verlassen Sie die erweiterte Programmliste und kehren zum TV- bzw. Radiomodus zurück.

5.2.5. Programm mit einer Favoritenliste aufrufen

Drücken Sie die Taste FAV. Es erscheint die Favoritenliste. Lesen Sie dazu bitte auch Kapitel 8.3.

Favoritenliste FAV1 Nr. Programmname 0002 ZDF HD 0004 BAT.1 0006 ServusTV HD Deutschland 0007 kabel eins 0013 WDR HD Köh 0014 BR Söd HD 1-8 Fav1-Fav8 Favork Favoreden bearberlen verschieben Seite - (WWD) Zurück TXT Ende

Wählen Sie nun mit Hilfe der Tasten CH+/CH- ein Programm aus, das Sie sehen möchten. Bestätigen Sie mit OK.

Ändern Sie die Favoritenliste mit Hilfe der Tasten 1-8.

Um die Favoritenliste zu verlassen, drücken Sie die EXIT oder OK Taste.

5.3. Infobox

Nach jedem Programmwechsel erscheint kurzzeitig eine Infobox mit den Programmeigenschaften wie Programmplatz, Programmname, Titel der Sendung, Titel der nachfolgenden Sendung. Zusätzlich werden weitere Programmeigenschaften angezeigt, wie zum Beispiel Videotext, sowie eine Anzeige ob EPI Daten verfügbar sind.

Die Infobox können Sie ebenfalls durch Drücken der Info Taste aufrufen.

Durch Betätigen der Taste EXIT wird die Infobox wieder ausgeblendet.

0001 ZDF HD 15:21 15:10~16:00 SOKO Kitzbühel 16:00~16:10 heute Signal Quality ASTRA 11362H22000

5.4. Weitere Programminformationen

Durch Drücken der Taste INFO erscheint die Infobox.
Wenn Sie nun die INFO Taste erneut drücken, erhalten Sie Zusatzinformationen zur laufenden Sendung.

15:10~16:00 SOKO Kitzbühel Schatting Die 16-jährige Maria Köbl wird in einem Flussbett tot aufgefunden. Selbstmord oder Mord? Wie Dr. Haller feststellt, war das Mädchen schwanger. Die Bewohner des abgelegenen Dorfes Schatting machen der SOKO die Arbeit schwer, Karin und Klaus stoßen auf Misstrauen, offene Ablehnung, Angst und eine Mauer des Schweigens. Sepp Kölbl, der Dorfwirt und Vater der Toten, ist vor Verzweifung wie gelähmt. A / D, 2007 Service Provider Name : ZDFvision Netzwerkname : None 0002 ZDF HD 15:23 15:10~16:00 SOKO Kitzbühel Signal 51% 16:00~16:10 heute Qualität 75% ASTRA 11362HZ22000

Um längere Informationstexte zu lesen, navigieren Sie im Textfenster durch die Tasten CH+/CH-.
Durch Drücken der Taste EXIT kehren Sie in den Normalbetrieb zurück.

5.5. Transponder-Info

Durch Drücken der Taste INFO werden neben den Programmdaten auch Daten des eingestellten Transponders sowie weitere Sendeparameter angezeigt.
Durch Drücken der Taste EXIT kehren Sie in den Normalbetrieb zurück.

5.6. Lautstärkeregelung

Sie haben die Möglichkeit, die Lautstärke Ihres Receivers zu regeln. Dies erleichtert den Umgang mit dem Receiver, da Sie somit alle wichtigen Funktionen auf einer Fernbedienung haben und selten auf die Fernbedienung Ihres Fernsehgerätes zurückgreifen müssen. Nach dem Einschalten des Receivers wird der Ton mit der zuletzt eingestellten Lautstärke wiedergegeben.

Regeln Sie die Lautstärke Ihres Receivers mit Hilfe der Pfeiltaste rechts lauter und mit Hilfe der Pfeiltaste links leiser.
Durch Drücken der Taste Ton ein/aus (Mute) wird der Ton aus- bzw. durch erneutes Drücken dieser Taste wieder eingeschaltet.

5.7. TV/Radioumschaltung

Die Vorprogrammierung enthält neben den Fernsehprogrammen auch Radioprogramme.

Schalten Sie mit der TV/RA Taste den Receiver in den Radiobetrieb.

Der Receiver schaltet nun auf das zuletzt gehörte Radioprogramm um.

Durch erneutes Drücken der TV/RA Taste wird wieder das zuletzt gesehene Fernsehprogramm eingestellt.
Programme können im Radiomodus genau wie im TV Betrieb angewählt werden.

5.8. Dolby Digital (AC3 - Betrieb)

Der Receiver kann Dolby Digital Ton empfangen. Wird eine Sendung im Dolby Digital Sound (AC3) ausgestrahlt, kann dieser Ton aktiviert werden.

Möchten Sie die Sendung im Dolby Digital-Format (AC3) wiedergeben, dann stellen Sie Ihren Receiver wie folgt auf AC3-Betrieb um:

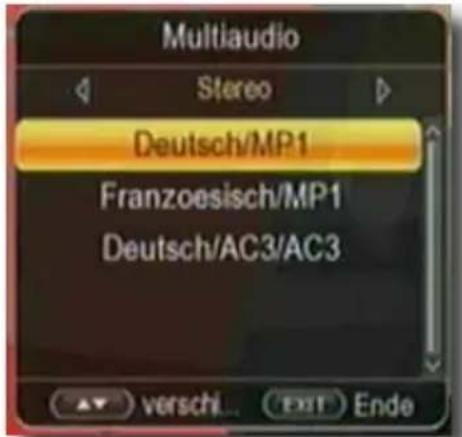

Drücken Sie die Audio Taste. Die Bildschirmeinblendung Audio erscheint.

Multiaudio Stereo Deutsch/MP1 Franzoesisch/MP1 Deutsch/AC3/AC3 verschl... Exit Ende

Wenn die Sendung in AC 3 gesendet wird, können Sie nun mit Hilfe der Tasten CH+/CH- den AC3 Modus anwählen und mit OK bestätigen. Nun können Sie die Sendung in 5.1-Kanal-Dolby-Digital-Sound hören.
Bitte beachten Sie, dass bei der AC 3 Einstellung der analoge Ton über die Scart Buchse oder den analogen Audio Ausgang abgeschaltet ist bzw. leisen werden kann.

5.9. Rückkehr zum zuletzt eingestellten Programm

Durch Drücken der Taste RCL wird das zuletzt eingestellte Programm wieder eingestellt.

Drücken Sie die Taste erneut, wird wieder das zuvor gesehene Programm eingestellt.

5.10. Videotext

Sofern gesendet, können Sie den integrierten Videotext-Decoder nutzen, um sich die Videotext-Informationen der einzelnen Programme anzeigen zu lassen.

Schalten Sie das Programm ein, von dem Sie sich Videotext-Informationen ansehen möchten.

Durch Drücken der TXT Taste schalten Sie den Videotext ein.

P100 100 ZDFtext Di 15.06.10 14:45:09 Mit dem Zweiten sicht man besser Experten: Soziale Kluft größer .. 120 Ohnsorg-Star Heidi Kabel ist tot 123 Geiselnahme in der Leipziger City 138 Neuseeland gegen Slowakei live .. 254 Zwei Geheimfavoriten unter sich . 205 Minumkulisse bei Slowakei-Spiel . 207 BBL Bauermann trainiert FC Bayern 213 13.30 ZDF WM live .... 314 15.30 heute Inhalt (A-Z) 101 Forderin-WM-2010 Nachrichten 112 Spieltag .... 251 Programm ... 300 Ergebnisse .... 270 Service .... 500 Bunte Meldungen 830 2495 266 270 274

Geben Sie mit Hilfe der Zahlentastatur die gewünschte Videotextseite ein. Ihre Eingabe wird in der oberen, linken Bildschirmecke angezeigt. Nachdem Sie die gewünschte Videotextseite eingegeben haben, sucht Ihr Gerät diese Seite.

Da die Videotextseiten nicht alle gleichzeitig übertragen werden können, kann es einige Sekunden dauern, bis Ihr Gerät die Seite gefunden hat und auf Ihrem Fernsehbildschirm anzeigt. Für alle Videotextbetreiber stellt die Seite 100 die Inhaltsangabe dar.

Benutzen Sie die Tasten CH+/CH- um eine Seite vor- bzw. zurückzublättern. Durch Drücken der Taste EXIT gelangen Sie wieder in den Normalbetrieb zurück.

5.11. Untertitel

Einige Programmanbieter senden bei diversen Sendungen Untertitel aus. Um die Funktion der Untertitel-Einblendung einzuschalten, gehen Sie wie folgt vor:

Drücken Sie die SUBTL Taste. Wechseln Sie mit den Tasten CH+/CH- in das Feld „Untertitel“ und schalten Sie hier mit den Tasten VOL+/VOL- den Untertitel ein oder aus.
In der unteren Zeile können Sie die Sprache mit den Tasten VOL+/VOL-auswählen.

Hinweis: Es stehen nur Sprachen zur Verfügung, die vom Sender ausgestrahlt werden.

Beachten Sie, dass diese Funktion nur vorhanden ist, wenn tatsächlich Untertitel gesendet werden und achten Sie darauf, dass diese Einstellung nach einem Programmumschaltvorgang nicht erhalten bleibt.

5.12. Aufnahme auf externe Festplatte

Mit dem Receiver ist es möglich, Sendungen aufzuzeichnen. Sie benötigen dazu ein USB Speichermedium, z.B. eine USB Festplatte oder einen USB Stick, der in den USB Anschluss an der Rückseite des Receivers eingesteckt wird. Diese Aufnahmen können anschließend wiedergegeben werden.

Hinweis: Bitte beachten Sie, dass die Aufnahme nicht direkt nach dem Anschluss der Festplatte oder des USB Sticks starten kann, da sich das Gerät erst an dem Receiver initialisieren muss. Dieser Anmeldevorgang kann ca. 20 Sekunden dauern.

ACHTUNG! Je nach Gerätetyp muss das externe USB Massenspeichergerät zusätzlich über ein separates Netzteil mit Strom versorgt werden.

Lesen Sie hierzu bitte die Bedienungsanleitung des zu verwendenden USB-Massenspeichergerätes!!

Hinweis: Bei USB Speichermedien, insbesondere bei USB Sticks gibt es zum Teil erhebliche Unterschiede bezüglich der Lese- bzw. Schreibgeschwindigkeit. Dies ist abhängig von der Qualität des USB Gerätes. Verwenden Sie bitte nur USB Sticks von Markenherstellern mit entsprechend hoher Geschwindigkeit und genügend freiem Speicherplatz um Aufnahme- und Wiedergabefehler zu vermeiden.

Bitte achten Sie darauf, dass der Datenträger im Datenformat FAT 32 formatiert ist.

Tipp: Der Receiver legt zur Aufnahme einen separaten Ordner auf dem Speicher-medium an. Dieser Ordner hat die Bezeichnung PVR RECORD. Alle getätigten Aufnahmen befinden sich in diesem Ordner. Über die Taste PVR gelangen Sie zum angeschlossenen USB-Speichermedium, wo Sie anschließend den Pfad für diesen Ordner auswählen können.

5.12.1. Direkte Aufnahme

Sie können eine Sendung direkt im laufenden Betrieb aufzeichnen.

Drücken Sie während einer laufenden Sendung die Record Taste.

0002 arte HD 15:40 Nächster Halt - Rio de ... 15:30~15:55 VII HD TTE SUB Spielzeit : 00:00:06 freier Speicher : 316 MB Startzeit : 15:40.02 / Endzeit : -

Ein Aufnahme- Kontrollfenster wird eingeblendet. Sie sehen hier, welches Programm aufgenommen wird.

Außerdem zeigt Ihnen das Gerät den, noch auf dem USB Datenträger vorhandenen, freien Speicherplatz an.

Sie können durch Drücken der Taste EXIT das Fenster schließen.

Hinweis: Es kann ca. 5 sec. dauern, bis der Vorgang startet.

Wenn sowohl eine Satellitenanlage, als auch eine terrestrische Antenne angeschlossen ist, können Sie über den jeweils anderen Empfangsweg eine weitere Sendung parallel zur bereits laufenden Sendung ansehen oder aufzeichnen.

Wählen Sie dazu über die Programmliste das Programm aus, das Sie sehen oder aufzeichnen möchten und drücken Sie die Record Taste, sofern Sie dieses Programm aufzeichnen möchten.

Über die Info Taste sehen Sie nun neben dem laufenden Programm auch das oder die Programme, die aktuell aufgenommen werden.

Bitte beachten Sie, dass der USB Datenträger eine ausreichend hohe Lese- und Schreibgeschwindigkeit haben sollte.

0001 Das Erste HD 0002 ServusTV H... 0003 arte HD 08:45 08:30-08:55 Xenius Signal Quality ASTRA 11494H22000

Um die Aufnahme zu beenden, drücken Sie die Stop Taste.

Aufnahme Liste Welche Aufnahme möchten Sie stoppen? 0001 Das Erste HD 0006 ServuaTV HD Deutschland Alles verschieben Stop Ende

Wählen Sie das Programm aus, dessen Aufnahme Sie beenden möchten.
Wählen Sie Alles, wenn Sie beide Aufnahmen beenden möchten.

5.12.2. Timeshift

Der Receiver verfügt im USB-Aufnahmemodus über eine sogenannte Timeshift-Funktion. Bei dieser Funktion wird die Möglichkeit ausgenutzt, dass Wiedergabe und Aufnahme gleichzeitig erfolgen können. Dadurch ist zeitversetztes Fernsehen möglich. Dies ist dann nützlich, wenn Sie ein laufendes Programm anhalten möchten um es zu einem späteren Zeitpunkt an der angehaltenen Stelle weiter zu schauen.

Beispiel: Überspringen von Werbeblöcken

Sie möchten eine Sendung ohne lästige

Werbeunterbrechungen sehen?

Mit dem PVR können Sie die aufgenommenen

Werbeblöcke ganz einfach überspringen.

Zeit 14:00 15:00 16:00 17:00 18:00 19:00 PVR- Aufnahme Sendung W Sendung W Sendung W Sendung Werbeunterbrechung PVR-Wiedergabe Sendung

Beispiel: Zeitversetzte Wiedergabe

Sie haben den Start des Formel 1-Rennens verpasst.

Kein Problem!

Der PVR zeigt Ihnen das Rennen zum zeitversetzten Termin, während er noch weiter aufzeichnet.

Zeit 14:00 15:00 16:00 17:00 18:00 19:00 PVR- Aufnahme Sendung W Werbeunterbrechung PVR-Wiedergabe Sendung

Hinweis: Es kann ca. 5 sec. dauern, bis die Aufnahme startet.

Voraussetzung ist ein USB Datenträger am USB Anschluss!

Drücken Sie im laufenden Programm die TIMESHIFT Taste. Das Programm wird angehalten. Im oberen Bildrand wird die Zeit, die bereits aufgezeichnet ist angezeigt. Das Bild wird angehalten.

0002arte HD 16:08 Reise durch Amerika (8... 15:55~16:25 w Spielzeit : 00:01:39 freier Speicher : 2995 MB Startzeit : 16:07:07 / Endzeit :

Um die Sendung an der angehaltenen Stelle weiter zu schauen, drücken Sie die Taste Play.
Die Einblendung können Sie über die Taste EXIT ausblenden.
Sie können nun die Sendung ab der Stelle schauen, an der Sie die Timeshift Taste gedrückt haben. Die Sendung wird dabei im Hintergrund weiter aufgezeichnet.
Um die Timeshiftfunktion zu verlassen, drücken Sie die STOP Taste.

Bestätigen Möchten Sie die Timeshift Aufnahme beenden? Ja Non

Bestätigen Sie die Abfrage mit Ja oder Nein.

5.13. Timer Aufnahme

Mit dem Receiver können Sie, ähnlich wie bei einem Video- oder DVD Recorder Aufnahmen programmieren, um Sendungen aufzuzeichnen, wenn Sie z.B. nicht zu Hause sind.

Dazu stehen Ihnen 2 Möglichkeiten zur Verfügung.

Sie können eine Aufnahme direkt aus der Elektronischen Programmzeitschrift EPI programmieren. Lesen Sie hierzu auch Kapitel 5.15. Dies ist der schnellere Weg, die Aufnahme zu programmieren.

Sie können einen Timer auch manuell einstellen um damit eine Aufnahme auf den angeschlossenen USB Datenträger oder auf einen über Scart angeschlossenen Video/DVD Recorder zu aktivieren.

Ihnen stehen 27 Timer zur Verfügung.

Drücken Sie die Taste Timer auf der Fernbedienung.
Sie erhalten eine Übersicht über Timerereignisse.

Timerliste 29/05/2013 16:14.06 Nr. Programmame Dalum Zeit Modus Typ 01 02 03 04 05 06 07 08 09 Jah emmalig Kanal emmalig Kanal emmalig Kanal emmalig Kanal emmalig Kanal emmalig Kanal emmalig Kanal emmalig Kanal Jah Jah Jah Jah Jah Jah Jah Jah Jah Jah Jah Jah Jah Jah Jah Jah Jah Jah Jah Jah Jah Jah Jah Jah Jah Jah Jah Jah Jah Jah Jah Jah Jah Jah

Wählen Sie einen Timer aus, den Sie einstellen möchten und drücken Sie OK.

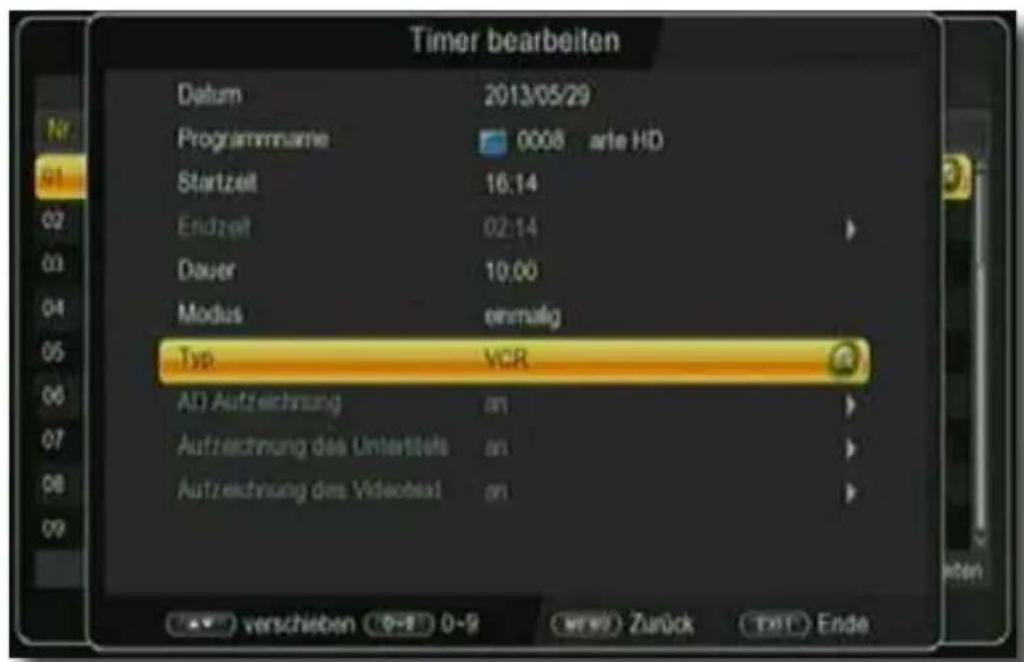

Es öffnet sich ein neues Timer Fenster mit folgenden Einstellungen, die Sie mit Hilfe der Tasten VOL+/VOL-/auf/ab anwählen können.

Timer bearbeiten Datum 2013/05/29 Programmname 0008 arte HD Startzeit 16:14 Endzeit 02:14 Dauer 10.00 Modus einmalig Typ VCR AD Aufzeichnung an Aufzeichnung des Untertiteln an Aufzeichnung des Videodesat an

Datum Geben Sie hier das Datum ein, zu dem die Aufnahme starten soll.

Programm Stellen Sie hier das Programm ein, welches Sie aufzeichnen möchten.

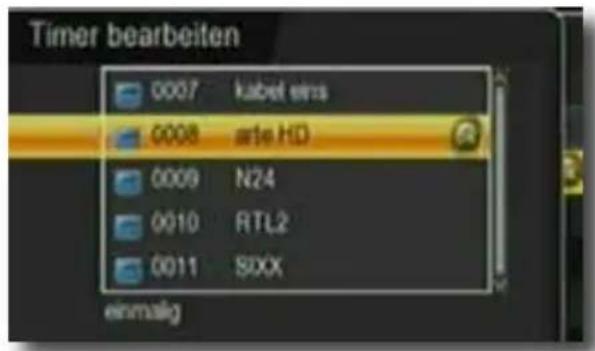

Drücken Sie dazu in der Zeile Programmname die Pfeiltaste rechts und wählen Sie hier das aufzuzeichnende Programm in dem neu geöffneten Fenster an.

Timer bearbeiten 0007 kabel eins 0008 arte HD 0009 N24 0010 RTL2 0011 SIXX einmalig

Bestätigen Sie mit OK.

Startzeit Markieren Sie die Zeile Startzeit, drücken Sie die

Pfeiltaste rechts und geben Sie hier die Zeit mit Hilfe der Zehnertastatur auf der Fernbedienung ein, zu der der Timer aktiviert werden soll.

Modus In diesem Punkt können Sie einstellen, ob der eingeschaltete Timer einmalig, täglich oder immer an einem bestimmten Tag ausgeführt werden soll.

Timertyp Wenn sie Kanal wählen, schaltet sich der Receiver zum eingestellten Zeitpunkt auf dem gewählten Programm ein, bei der Einstellung Standby wird der Receiver beim Erreichen der eingestellten Zeit ausgeschaltet. In der Einstellung Rekorder, führt der Receiver zum angegebenen Zeitpunkt eine Aufnahme auf einen angeschlossenen USB Datenträger durch.

Endzeit Hier müssen Sie ebenfalls zuerst mit der Pfeiltaste rechts bestätigen und dann die Zeit mit Hilfe der Zehnertastatur auf der Fernbedienung eingeben, zu der der Timer beendet werden soll.

Wenn Sie alle Eingaben gemacht haben, verlassen Sie das Timermenü durch Drücken der Taste OK. Die Eingaben werden gespeichert, der Timer wird aktiviert.

5.14. Elektronische Programminfo EPI

Mit Hilfe der EPI-Funktion (Electronic Programme Info) ist es möglich, Programmangebote und Inhalte diverser Programme auf dem Fernsehbildschirm darzustellen. Somit können Sie sich sehr schnell einen Überblick über die Sendungen und deren Inhalte verschaffen.

Drücken Sie die Taste EPI auf der Fernbedienung im laufenden Programm des Receivers.

Es erscheint nun die elektronische Programmzeitschrift auf dem Bildschirm.

wöchentlich 0011 SIXX 08:44-09:06 Anna und die Liebe Teflege 368 31/05/2013 08:00 08:30 09:00 RTL Television Punkt 9 SOKO Familie ServusTV HD Deutsch Servus a. Der Doktor und das liebe Vieh kabel eins Unsere keine Farm Ein Engel auf Ersten arte HD isabelle Adjari N24 N24 Nachrichten N24 Nachricht... N24 Nachrichten N24 Nachricht... RTL2 Die Schnapp Frauentausch SOXX Die perfekte Hochzeit Anna und die Liebe und die Liebe be Emmerung vihenger Tag Höchster Tag verschieben Seite Info TMT Ende

Weiterhin werden der Programmname und der Titel der laufenden Sendung angezeigt. Es kann bei einem Programmwechsel einige Sekunden dauern bis die EPI-Informationen des eingestellten Senders angezeigt werden.

Markieren Sie mit den Pfeiltasten die Sendung, von der Sie mehr Informationen sehen möchten. Um die Details zu lesen, drücken Sie die INFO Taste. Es öffnet sich nun ein Fenster mit Informationen zur jeweiligen Sendung.

erweitert 0011 SIXX 31/05/2013 08.14.14 08.20-08.44 Anna und die Liebe Folge 365 Mia hat Kimmo nun doch noch ihre Schwäche gestanden und fürchtet, damit alles nur noch schimmer gemacht zu haben. Zudem hat sie Bedenken, dass Kimmo sie vor aller Welt mit ihrem Problem bloßstellen wird. Doch all ihren Befürchtungen zum Trotz entscheidet sich Kimmo dafür, der Agentur doch noch eine Chance zu geben. Alexander wittert hinter der Geschichte "vollen Körpereinsatz" von Mia. Als Annett zusätzlich noch eine intrige spirnt, findet sich Mia in der Situation wieder, Lars als ihren Frisund ausgeben zu müssen ... Lily merkt, wie sehr sie Lars' Nähe vermisst, als ihr das Glück von Paloma und Mäk bewusst wird. Auf Palomas Anraten hin, den Kontakt zu ihrem Noch-Ehemann nicht abreßen zu lassen, versucht Lily härtnäckig, an Lars dran zu bleiben. Doch der macht ihr klar, dass er keinen Kontakt mehr zu ihr wünscht. Da hat er die Rechnung jedoch ohne Lily gemacht ... Susanne bleibt bei ihrem Verdacht, dass ein Sprache : Deutsch Event ID : 40477 Jugendschutz : 0 Genre : Undefined content verschieben : + - Sede + - WINSZ Zurück

Sie können die EPI-Daten der einzelnen Programme für die nächsten 7 Tage einsehen. Um das Datum zu ändern, von dem Sie Programminformationen lesen möchten, wählen Sie mit Hilfe blauen Funktionstasten den nächsten Tag, oder mit der gelben Funktionstaste den vorherigen Tag an.
Um zum normalen TV-Betrieb zurückzukehren, drücken Sie die EXIT Taste.

5.15. Timerprogrammierung über EPI

Im EPI Menü können Sie direkt eine Aufnahme programmieren, die dann auf ein angeschlossenes USB Gerät aufgezeichnet werden kann.

Ebenfalls können Sie in der EPI Übersicht eine Erinnerung setzen.

Wenn Sie ein ausgewähltes Programm für eine Erinnerung markiert haben, schaltet das Gerät automatisch zum Beginn der Sendung auf den gewünschten Programmplatz um. So verpassen Sie den Anfang der Sendung nicht.

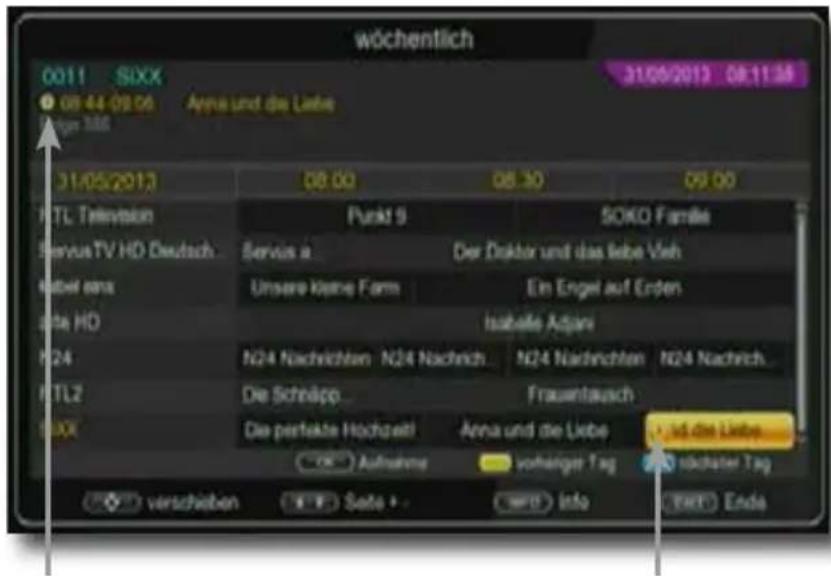

Markieren Sie in der EPI Übersicht die Sendung, die Sie aufzeichnen möchten, bzw. auf die das Gerät automatisch umschalten soll.
Drücken Sie anschließend die OK Taste.

Eine Erinnerung zur automatischen Umschaltung des Programms wird gesetzt. Es erscheint ein gelbes Symbol neben dem Sendungsnamen.

wöchentlich 0011 SOXX 08:44-09:06 Anna und die Liebe Eigen 186 31/05/2013 08:00 08:30 09:00 RTL Television Punkt 5 SOKO Familie Servus TV HD Deutsch Servus a Der Draiktor und das Liebe Vieh label sera Unsere keine Farm Ein Engel auf Erden site HD Isabelle Adans N24 N24 Nachrichten N24 Nachricht N24 Nachrichten N24 Nachrichten RTL2 Die Schnapp Frauentausch SXX Die perfekte Höchzeit Anna und die Liebe Und die Liebe Aufnahme vorhangter Tag röchster Tag verschieben Seite info Text Ends

Erinnerung
Erinnerung

wöchentlich 00:11 SIXX 08:44-09:00 Anna und die Liebe Erige Info 31/05/2013 08:00 08:30 09:00 RTL Television Punkt 9 SOKO Familie ServusTV HD Deutsch Servus a Der Doktor und das liebe Vieh Kabel eins Unsere keine Farm Ein Engel auf Erden arte HD Isabelle Adjani N24 N24 Nachrichten N24 Nachricht... N24 Nachrichten N24 Nachricht RTL2 Die Schnapp Frauentausch SXX Die perfekte Hochzeit! Anna und die Liebe Anna und die Liebe verzerniger Tag nachster Tag verschieben Seite info FRT Ende

Aufnahme
Aufnahme

Wenn Sie eine Aufnahme programmieren möchten, drücken Sie erneut die Taste OK.
Es erscheint ein grünes Symbol neben dem Sendungsnamen.
Im Timerfenster markieren Sie mit den Tasten CH+/CH- die Zeile „Aufnahme-einstellungen“ und stellen die Einstellung „Aufnahme“ ein. Gegebenenfalls können Sie noch die Start- und Stoppzeit ändern. Dafür lesen Sie Kapitel 5.13.
Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie die EXIT.

5.16. Bildschirmformat einstellen

Sie können neben der Bilddarstellung auch die Auflösung individuell für Ihren Fernseher optimieren. Lesen Sie hierzu auch Kapitel 11.2.1.

Um die Auflösung an Ihren Fernseher optimal anzupassen, drücken Sie die Taste V-FORMAT so oft, bis die optimale Auflösung eingestellt ist.

Hinweis: Bitte beachten Sie auch die Hinweise und technischen Daten des Herstellers Ihres Fernsehers.

ACHTUNG! Nicht jedes Fernsehgerät kann alle zur Verfügung stehenden Auflösungen darstellen!

5.17. Zoomfunktion

Sie können im laufenden Fernsehbetrieb den Bildinhalt vergrößern, um z.B. Schriften und Einblendungen besser lesen zu können.

Drücken Sie dazu die grüne Taste auf der Fernbedienung. Es erscheint ein Lupensymbol.

Durch mehrmaliges Drücken der grünen Taste wird das Bild Schritt für Schritt vergrößert. Durch Drücken der Taste EXIT verlassen Sie die Zoomfunktion wieder.

5.18. Sleeptimer

Der Receiver verfügt über einen Sleptimer. Dabei kann eine Zeit eingestellt werden, nach der das Gerät automatisch ausschaltet.

Drücken Sie die Taste Sleoptimer auf der Fernbedienung, es erscheint ein neues Fenster entlang der oberen Seite des Bildschirms.

Drücken Sie die Sleepimer Taste mehrmals, um die Minuten einzustellen.

Das Sleepimer Fenster verschwindet zwar nach kurzer Zeit automatisch, Sie können es aber auch durch Drücken der blauen Funktionstaste oder der EXIT Taste schließen.

6. Einstellungen

6.1. Menüstruktur und Bedienung

Alle Einstellungen können über das Menü im Gerät vorgenommen werden.

Durch Drücken der Taste MENÜ auf der Fernbedienung gelangen Sie in das Hauptmenü.
Mit den Tasten CH+/CH-/links/rechts können Sie die Einstellungen anwählen, die Sie bearbeiten möchten.
Mit der Taste OK bestätigen Sie eine Eingabe oder gelangen in den nächsten Menüpunkt.
Mit der Taste MENÜ gelangen Sie immer einen Schritt zurück.
Drücken Sie EXIT, wenn Sie die Einstellungen verlassen möchten.

Hauptmenü Installation Kanal Multimedia Application Einstellungen System verschieben Eingabe WRW Zurück TBT Ende

Das Hauptmenü ist in folgende Unterpunkte gegliedert:

> Installation (6. Kapitel)

Hier kann das Gerät an die vorhandene Antennenanlage angepasst und neue Programme gesucht werden.

> Kanal / Programmwechsel (7. Kapitel)

Hier können Sie die Reihenfolge der gespeicherten TV- und Radioprogramme nach ihren Wünschen verändern und neue Favoritenlisten erstellen.

> Mutimedia (8. Kapitel)

Über Multimedia können Sie mit Hilfe Ihres Receivers Musik, Bilder oder Filme vom angeschlossenen USB-Speichermedium wiedergeben.

> Applikation (9. Kapitel)

In diesem Bereich finden Sie diverse Netzwerkapplikationen, wie z.B. Video- und Wetterportale oder Spieledownloads.

> Einstellungen (10. Kapitel)

Hier können Sie individuelle Einstellungen für das Gerät vornehmen, um den Receiver z.B. optimal an Ihr angeschlossenes Fernsehgerät einzustellen. Außerdem können Sie benutzerdefinierte Einstellungen vornehmen, wie z.B. Kindersicherung einschalten oder die OSD Darstellungen ändern.

> System (11. Kapitel)

Im Bereich System können Sie die Menüsprache einstellen oder ein Software Update durchführen.

7. Installation

Im Installationsmenü können Sie alle Einstellungen vornehmen, die für einen einwandfreien DVB-S und/oder DVB-T Empfang notwendig sind.

Drücken Sie die MENÜ Taste und wählen Sie mit Hilfe der Tasten CH+/CH-den Menüpunkt „Installation“ aus und bestätigen mit OK.

Hauptmenü / Installation Antennaenstellungen Satelltenliste Transponerliste Motor einstellen Limit setzen verschieben Eingabe Zurück Ende

Wählen Sie im nächsten Menüpunkt aus, für welchen Empfangsweg Sie die Einstellungen vornehmen möchten.

Hauptmenü / Installation Svakt DVB-T verschieben OK Eingabe news Zurück TST Ende

Wenn Sie Einstellungen für den Empfang über Satellit vronehmen möchten, wählen Sie den Punkt Satellit.
Möchten Sie den Empfang über eine terrestrische Antenne einrichten, wählen Sie DVB-T.

7.1. Installation für den Satellitenempfang

Der Menüpunkt „Installation-Satellit gliedert sich in folgende Unterpunkte:

• 7.1.1. Antenneneinstellungen
• 7.1.2. Satellitenliste
• 7.1.3. Transponderliste
• 7.1.4. Motor einstellen
• 7.1.5. Limit setzen

7.1.1. Antenneneinstellungen

Mit Hilfe der Antenneneinstellung können Sie den Satellitenreceiver an die angeschlossene Satellitenantenne anpassen.

Wählen Sie über die Tasten CH+/CH- die Option „Antenneneinstellungen“ und bestätigen Sie mit OK, die Antenneneinstellungen werden geöffnet.

Antenneneinstellungen Satzelt ASTRA LNB-Typ Ku Band LNB Frequenz 9750/10600 Transponder 11494/22000/H 22KHz Auto LNB-Spannung an Tone Burst Modus kense DISEqG Modus DISEqC 1.0 DISEqC 1.0 A Signal 0% Quaktif 0% Scanen verschieben 0-9 0-9 MENU Zurück PART Ende

Hinweis: Der Receiver ist werkseitig bereits mit den Parametern der gängigsten Satellitenanlagen und Satellitenpositionen voreingestellt. Eine Veränderung der Einstellungen sollte daher nur dann durchgeführt werden, wenn Sie Satellitenpositionen empfangen möchten, die noch nicht im Gerät voreingestellt sind. Bitte befragen Sie dazu auch Ihren Fachhändler oder Installationsbetrieb.

Vorgehensweise:

In der Antennenkonfiguration müssen mehrere Parameter für den Empfang eingestellt werden. Dazu werden folgende Daten benötigt:

Satellit Satellitenposition gemäß der Ausrichtung der Satellitenantenne

LNB Typ LNB Typ der vorher eingestellten Satellitenposition

LNB Frequenz LNB ZF- Frequenz für das Lowband LNB ZF- Frequenz für das Highband

Transonder Transponderfrequenz auf dem ein Suchlauf durchgeführt werden kann.

LNB Spannung Einstellung der LNB Speisespannung

Tone Burst Modus Schalten Sie hier entsprechend Ihrer Sat Anlage den Ton Burst Modus ein oder aus.

22KHz 22KHz Signal

DiSEqC DiSEqC Positionseinstellung

Zur Kontrolle gibt eine Anzeige im unteren Menübereich Aufschluss über die Qualität und die Stärke des empfangenen Signals.

7.1.1.1. Satellitenliste

Stellen Sie in diesem Punkt die Satellitenpositionen ein, die Sie mit Ihrer Satanlage empfangen können.

Wählen Sie den Punkt Satellit mit Hilfe der Tasten CH+/CH-.

Drücken Sie die OK Taste. Es öffnet sich eine Liste mit den zur Verfügung stehenden Satelliten, die Sie dann über die Tasten CH+/CH- auswählen können.

Bestätigen Sie anschließend mit OK.

Antenna Sorabit Atlantic Bird 1 ASTRA LNB-Typ Hotbird LNB Frequenz Eutelsat W2 Transponder Eutelsat W1 22KHz Auto LNB-Spannung an Tone Burst Modus keine DISEqC Modus DISEqC 1.0 DISEqC 1.0 A Signal 50% Qualify 79% scanen verschieben 0-9 0-9 Verw! Zurück TXTI Ende

7.1.1.2. LNB Typ

In diesem Punkt können Sie mit Hilfe der Tasten VOL+/VOL- den LNB Typ auswählen mit dem die Satellitenposition zu empfangen ist.

Stellen Sie hier mit Hilfe Zehnertastatur die für das LNB spezifischen ZF- Frequenzen im High- und Low Band ein.

7.1.1.4 Transponder

Wählen Sie hier den Transponder aus, auf dem der Receiver ein Signal vom ausgewählten Satelliten empfangen soll.

7.1.1.5. 22 KHz

Mit der 22 KHz-Schaltung werden bei Satellitenanlagen Steuerungsbefehle wie z.B. Low- und High Band Umschaltung realisiert. Schalten Sie mit Hilfe der Tasten VOL+/VOL- das 22 KHz-Signal an, aus oder schalten Sie die Einstellung auf Auto.

Stellen Sie hier mit Hilfe der Pfeiltasten rechts/links die Steuer-Speisespannung für das verwendete LNB ein.

7.1.1.7 Tone Burst Modus

Schalten Sie hier den Tone Burst entsprechend der angeschlossenen Satellitenanlage ein oder aus. Diese Einstellung ist abhängig von der Satellitenempfangsanlage und den dazugehörigen Baugruppen.

7.1.1.8. DiSEqC

In diesen Feldern stellen Sie mit den Tasten VOL+/VOL- die Satellitenposition ein, die über DiSEqC angesteuert wird. Diese Einstellung ist abhängig von der Satellitenempfangsanlage und den dazugehörigen Baugruppen.

7.1.2. Satellitenliste

Unter diesem Punkt können Sie die Liste der empfangbaren Satelliten einsehen und bearbeiten. Dies ist insbesondere relevant, falls Sie eine Außenanlage mit Motorsteuerung betreiben oder aber eine Satellitenanlage besitzen, die zum Empfang mehrerer Satelliten mittels einer Multifeedhalterung ausgestattet ist. In der Satellitenliste kann gezielt nach Satellitensignalen gesucht werden. Außerdem können Sie über die Funktionstasten Satelliten hinzufügen (rot), löschen (gelb) oder bearbeiten (grün). Die Navigation wird über die Tasten CH+/CH- sowie die OK Taste vorgenommen. Zum Suchen wird die blaue Funktionstaste eingesetzt. Durch Drücken der Taste MENÜ gelangen Sie zurück in das Installationsmenü.

Hinweis:

Der Receiver ist werkseitig bereits mit den Parametern der gängigsten Satellitenanlagen und Satellitenpositionen voreingestellt. Eine Veränderung der Einstellungen sollte daher nur dann durchgeführt werden, wenn Sie Satellitenpositionen empfangen möchten, die noch nicht im Gerät voreingestellt sind. Bitte befragen Sie hierzu auch Ihren Fachhändler oder Installationsbetrieb.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Installation und bestätigen Sie mit OK.
Wählen Sie Satellitenliste an und bestätigen Sie mit OK.
Die Satellitenliste wird geöffnet.

Satellitenliste Nr. Satellitenname Position Längengrad 0001 ASTRA East 019.2 0002 Hotbird East 013.0 0003 Eutelsat W2 East 016.0 0004 Eutelsat W1 East 018.0 0005 Eutelsat W3A East 007.0 0006 Sistus 3.4 East 005.0 0007 Telecom 2C East 003.0 0008 Intelsat 10-02 West 001.0 Signal 0% Qustriat 0% hezuflagen bestierten kachen scanen verschieben Antennenanstellungen Zurück Ende

7.1.3. Transponderliste

Sie können gezielt nach einem bestimmten Programm suchen, dessen Sendeparameter bekannt sind. Außerdem können Transponder neu hinzugefügt werden.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Installation und bestätigen Sie mit OK.
Wählen Sie Transponderliste an und bestätigen Sie mit OK.

Wählen Sie mit Hilfe der STOP Taste die Satellitenposition an, auf der Sie nach einem Programm suchen, oder einen neuen Transponder hinzufügen möchten. Bestätigen Sie mit OK.
Wählen Sie in der TP Liste mit Hilfe der Tasten CH+/CH-den Transponder an, auf dem Sie nach Programmen suchen möchten.

Drücken Sie die blaue Funktionstaste, um den Suchlauf zu starten.
Die gefundenen Programme werden am Ende der Programmliste hinzugefügt.
Sollte ein Transponder noch nicht in der Liste vorhanden sein, so kann dieser auch hinzugefügt werden.
Betätigen Sie dazu die rote Funktionstaste.
Geben Sie mit der Zehnertastatur der Fernbedienung die Frequenz, die Symbolrate und Polarisation ein, und drücken Sie anschließend die OK Taste.
Der Transponder wird gespeichert und Sie kehren zur Transponderliste zurück.
Der neu eingestellte Transponder liegt nun am Ende der Transponderliste.

Markieren Sie nun den Transponder mit Hilfe der Tasten CH+/CH- und drücken Sie die blaue Funktionstaste „Scannen“.

Nachdem der Suchvorgang abgeschlossen wurde, werden Ihnen die gefundenen Programme angezeigt.

7.1.4. Suchlauf

Sie können einen vollständigen Suchlauf innerhalb einer Satellitenposition durchführen. Dabei werden, je nach Auswahl, alle auf dem Satellit verfügbaren Transponder neu gesucht

Anschließend wird eine Programmsuche auf diesen Transpondern innerhalb der angewählten Satellitenposition durchgeführt.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Installation und bestätigen Sie mit OK.

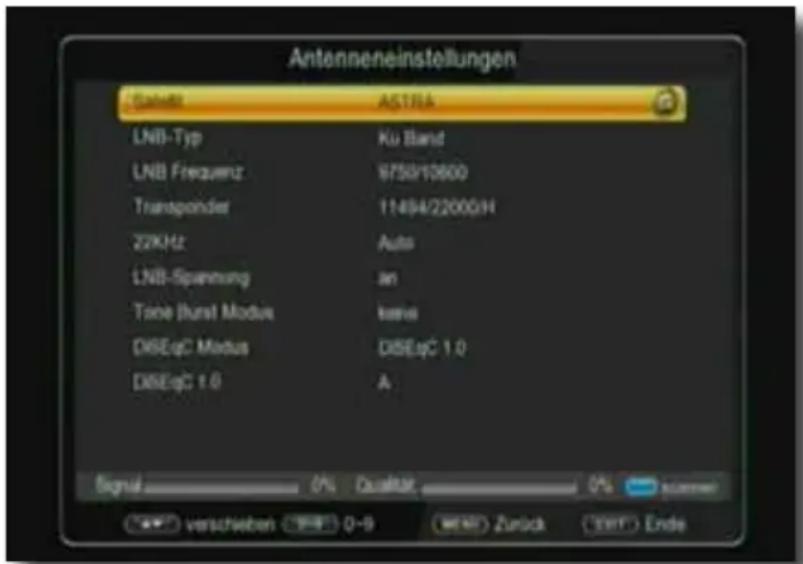

Wählen Sie mit den Tasten CH+/CH- den Punkt Antenneneinstellungen an und bestätigen Sie mit OK.

Antenneneinstellungen Gehalt AS1RA LNB-Typ Ku Band LNB Frequenz 9750/10600 Transponder 11494/22000/H 22KHz Auto LNB-Spannung an Tone (kurt) Modus kore DISEqC Modus DISEqC 1.0 DISEqC 1.0 A Signal 0% Duallar 0% Scinner verschieben 0-9 WNR Zurück (mm) Ende

Über die Zeile Satellit wählen Sie den Satelliten aus, auf dem Sie einen Suchlauf durchführen möchten.

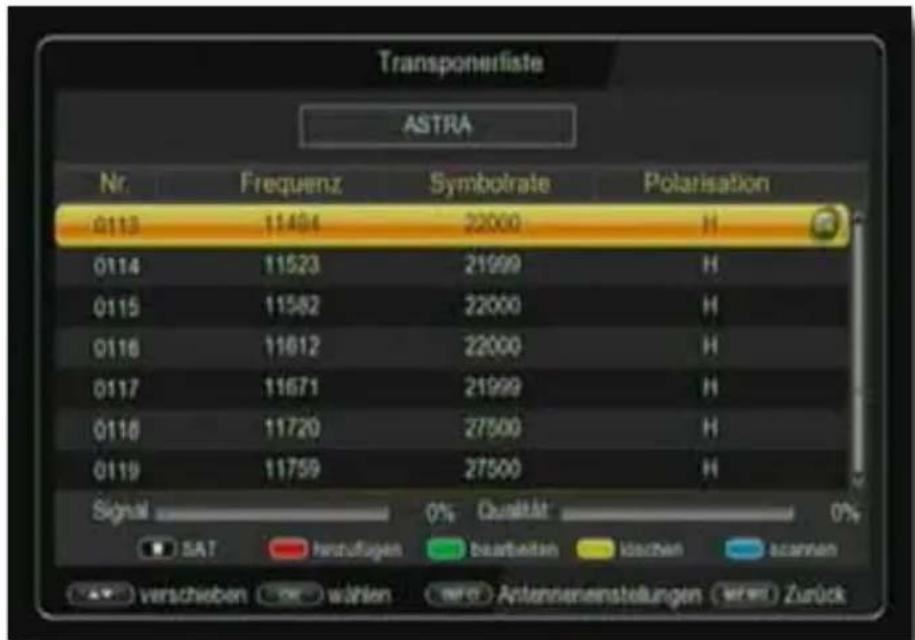

Drücken Sie die blaue Funktionstaste für Scannen.

Transponerliste ASTRA Nr 0113 0114 0115 0116 0117 0118 0119 11750 27500 scannen Polarisation Netzwerkauche Kanal Typ Suchlauf Typ OK stücken um zu starten saturation Hazanabe Ales Antennvereinstellungen Zurück

Entscheiden Sie im nachfolgenden Fenster im Bereich Kanaltyp, ob Sie alle Sender neu suchen möchten, oder ob Sie gezielt nur frei empfangbare Sender suchen möchten. Es empfiehlt sich, bei diesem Receiver nur frei empfangbare Sender zu suchen.

In der Zeile Suchlauf Typ können Sie auswählen, ob Sie auf einem einzelnen Transponder suchen möchten (mauelle Suche) oder alle Transponder des ausgewählten Satelliten absuchen möchten.
Drücken Sie die OK Taste, um den Suchlauf zu starten.

Der Suchlauf kann jederzeit durch Drücken der Taste EXIT abgebrochen werden.

Wenn Sie die bereits gefundenen Sender speichern möchten, bestätigen Sie nach beendetem Suchlauf oder nach Abbruch über EXIT die Abfrage mit Ja oder Nein.

7.1.5. Motor einstellen

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Installation und bestätigen Sie mit OK.
Wählen Sie Motor einstellen an und bestätigen Sie mit OK.

Es öffnet sich ein Fenster, in welchem die Grundeinstellungen für den Antennenmotor vorgenommen werden können.

Hauptmenü / Installation / Motor einstellen Satellit ASTRA Transponder 11494/22000/H Motor erstellen aufheben Signal Qualität: verchieben Engabe WINS Zurück TRT Ende

ACHTUNG!

Um Schäden an der Außenanlage zu vermeiden, dürfen Sie die Außenanlage nicht über gewisse Grenzen bewegen!!

(Näheres hierzu entnehmen Sie bitte der Installationsanleitung der Außenanlage)

Wählen Sie in der Zeile Satellit den Satelliten aus, den Sie über den Motor ansteuern möchten.
Wählen Sie einen Transponder in der nächsten Zeile aus.
Geben Sie in der Zeile Motor einstellen die Steuerung ein, mit der der Motor angsteuert werden kann. Sie haben die Wahl zwischen USALS und DiSEqC 1.2.
Fahren Sie den Motor über die Funktion Drehung auf die Position, auf der Sie den oben ausgewählten Satelliten empfangen können. Anhand der Pegel- und Qualitätsanzeige kann die Antenne auf die optimale Position gedreht werden.

7.1.5.1. Limit setzen

1. Wechseln Sie mit den Tasten CH+/CH- in die Zeile Limit setzen.
2. Wählen Sie mit den Tasten VOL+/VOL- die Westgrenze aus.
3. Wechseln Sie mit den Tasten CH+/CH- in die Zeile weiter bewegen und steuern Sie mit den Tasten VOL+/VOL- den Motor an die westliche Grenze.
4. Wechseln Sie zurück in die Zeile Limit setzen und wählen Sie die Ostgrenze aus.
5. Wechseln Sie mit den Tasten CH+/CH- in die Zeile weiter bewegen und steuern Sie mit den Tasten VOL+/VOL- den Motor an die östliche Grenze.

7.1.5.2. USALS Setup

Verwenden Sie diesen Receiver mit einer Außenanlage, welche über ein USALS (Universal Satellite Automatic Location System) System verfügt, müssen Sie unter diesem Punkt entsprechende Einstellungen vornehmen.

Damit das USALS fehlerfrei arbeitet, müssen Sie die Koordinaten (Längen- und Breitengrad) Ihres Standortes eingeben, damit das System alle Motorpositionen für die empfangbaren Satelliten kalkulieren kann (nähere Informationen hierzu entnehmen Sie bitte der Bedienungsanleitung Ihrer Außenanlage).

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Installation und bestätigen Sie mit OK.
Wählen Sie mit den Tasten CH+/CH- den Punkt Motor einstellen an und wählen Sie USALS aus.

Hauptmenü / Installation / Motor einstellen Satell ASTRA Transponder 11303/22000/H Motor einstellen USALS Längengrad 000.00 Ost Breitengrad 000.00 Norden Signal Qualität bcraven verschieben Eingabe Zurück TFT Ende

Geben Sie mit Hilfe der Zehnertastatur der Fernbedienung den Längengrad und Breitengrad Ihres Standortes ein. Stellen Sie bei Breitengrad die Einstellung Nord oder Süd bzw. bei Längengrad die Einstellung Ost oder West ein. Bestätigen Sie die Eingabe mit OK.

7.2. Installation für den Empfang über eine terrestrische Antenne (DVB-T)

Der Menüpunkt „Installation-DVB-T gliedert sich in folgende Unterpunkte:

7.2.1. Automatische Suche
7.2.2. Programmsuche
7.2.3. Scuhmodus
7.2.4. Land
7.2.5. LCN
7.2.6. Antennenspeisung

Hauptmenü / Installation / DVB-T automatische Suche Programmeuche Suchmodus Alle Programme Land Deutschland LCN an Antennenspersion aus verschieben OK Eingabe ### Zurück ## Ende

7.2.1.1. Automatische Suche

In der automatischen Suche wird der gesamte Frequenzbereich abgesucht.

Markieren Sie mit den Tasten PR+/PR- die Zeile „Automatische Suche“ und bestätigen Sie mit der OK-Taste.

Automatische Suche Frequenz: 578000KHz Bandbrete 8 M Fortschnitt: 36% Nr TV Nr Radio 006 3sat 007 ZDFinfo 008 neo/KIKA 009 Bayerisches FS 010 hr-fernsehen 011 SWR Fernsehen RP 012 WDR Fernsehen 12 0 MENZ Zurück END Ende

Wenn der Suchlauf beendet ist, werden die gefundenen Programme am Ende der bereits vorhandenen Programmliste gespeichert am.

7.2.1.2 Manuelle Programmsuche

In der manuellen Suche können Sie gezielt auf einem bestimmten Empfangskanal nach Programmen suchen.

Markieren Sie mit den Tasten PR+/PR- die Einblendung „Manuelle Suche“.

Hauptmenü / Installation / Programmsuche Kanal Nummer 5 Freq 177500KHz Bandbrete 7M Suche starten Stärke 0% Qualität 0% verschieben Eingabe Verzür Zurück TBT Ende

Wählen Sie die Zeile Kanalnummer an und geben Sie über die Tasten Vol+/Vol- den gewünschten Kanal ein, auf dem ein Suchlauf durchgeführt werden soll.
Stellen Sie anschließend im nächsten Punkt mit den Tasten Vol+/Vol- die Bandbreite ein.

Wechseln Sie in die Zeile Suche starten und bestätigen Sie mit OK.

Das Gerät sucht nun den vorgebenen Kanal nach allen verfügbaren Sendern ab. Die gefundenen Sender werden beim Verlassen des Menüs automatisch gespeichert. Um die Suche vorzeitig zu beenden, drücken Sie EXIT auf der Fernbedienung.

7.2.1.3. Suchmodus

Wählen Sie in diesem Menü aus, ob der Receiver bei einem Suchlauf nur freie empfangbare unverschlüsselte Sender speichern soll, oder ob das Gerät neben den frei empfangbaren auch verschlüsselte Programme abspeichern soll.

Wählen Sie zwischen Alle Programme und nur freie Programme.

7.2.1.4. Land

Wählen Sie hier das Land aus, in dem Sie die Programme empfangen möchten.

7.2.1.5. LCN

In einigen DVB-T-Netzen kann das Gerät auf bereitgestellte Dienste zurückgreifen. Dadurch dauert dieser Suchlauf in der Regel nur wenige Minuten. Die gefundenen Programme werden in einer gängigen Reihenfolge abgelegt, können aber auch jederzeit individuell sortiert werden.

Damit der Receiver auf diese bereitgestellten Dienste zurückgreifen kann und so die Suche beschleunigt wird, muss LCN eingeschaltet sein.

Schalten Sie LCN Funktion in der Zeile LCN auf an.

Hinweis:

Dieser Dienst steht in Deutschland derzeit (Stand Drucklegung) nicht zur Verfügung.

7.2.1.6. Antennenspeisung

Sollten Sie über eine aktive Antenne verfügen, die Sie an dem Gerät betreiben, können Sie hier eine 5 Volt Antennenspeisespannung über den Koax-Eingang des Gerätes aktivieren.

Bitte beachten Sie, dass diese Funktion nur dann zur Verfügung steht, wenn eine aktive Antenne angeschlossen ist, die über die Antennenleitung mit Spannung versorgt werden kann. Bitte informieren Sie sich hierzu auch ggf. über die technischen Spezifikationen Ihrer Antenne.

8. Programme Bearbeitungen / Kanal

Der Menüpunkt Kanal ermöglicht es Ihnen, bequem die empfangbaren TV- und Radioprogramme zu bearbeiten. Hier können Sie die Reihenfolge der gespeicherten TV- und Radioprogramme nach ihren Wünschen verändern und neue Favoritenlisten erstellen

Wählen Sie im Hauptmenü durch Drücken der Tasten CH+/CH- den Punkt Programmwechsel.

Hier stehen folgende Optionen zur Verfügung:

8.1. Programmverwaltung
8.2. Kanalbearbeitung
8.3. Favoriten bearbeiten
8.4. Programmeinstellungen
8.5. Satellit löschen
8.6. Alle Programm löschen

8.1. Programmverwaltung

Nutzen Sie diesen Menüpunkt, um Programme in der Programmliste an eine individuelle Position zu verschieben, Programme zu löschen, umzubenennen oder zu sperren.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Kanal und bestätigen Sie mit OK.

Wechseln Sie in die Zeile Programmverwaltung und bestätigen Sie mit OK. Es erscheint ein Fenster mit einer Liste der zur Verfügung stehenden Programme. Zur Auswahl stehen unterschiedliche Funktionen, um die Programme zu bearbeiten. Diese Funktionen sind in Form von Symbolen unter der Programmliste dargestellt.

Programmverwaltung All Channel Nr Programmname 0005 RTL Television 0006 ServusTV HD Deutschland 0007 kabel eins 0008 arkHD 0009 N24 0010 RTL2 0011 S0XX 0012 VOX SAT samen loschen-verschenden beurbschen verschenden do willen Witwo Zurück Ende

Sie können die Funktionen über die farbigen Funktionstasten der Fernbedienung anwählen.

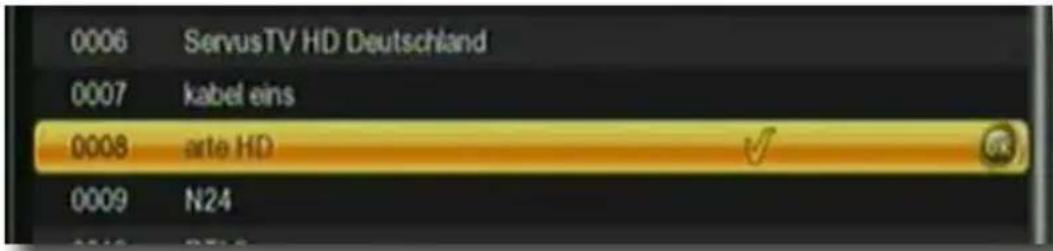

Verschieben (gelb)

Um die Reihenfolge der Programme zu ändern, können Programme einfach verschoben werden.

Markieren Sie über die Tasten CH+/CH- ein Programm, das verschoben werden soll und drücken Sie die OK Taste. Es erscheint ein Häkchen neben dem Programmnamen.

0006 ServusTV HD Deutschland 0007 kabel eins 0008 arte HD 0009 N24

Verschieben Sie das Programm mit Hilfe der Tasten CH+/CH- an die gewünschte Position und drücken Sie die gelbe Taste.

Programme sperren (rot)

Das Gerät bietet die Möglichkeit, Programme mit einer PIN- Abfrage zu versehen. Dies ist dann nützlich, wenn Sie z.B. Kinder vor ggf. nicht jugendfreien Inhalten schützen möchten. Beim Aufrufen des zuvor gesperrten Programms muss dann eine vierstellige Nummer eingegeben werden um das Programm sehen zu können.

Um diesen PIN CODE einzustellen, lesen Sie auch bitte Kapitel 11.1.4.

Markieren Sie über die Tasten CH+/CH- ein Programm, das gesperrt werden soll

Drücken Sie die OK Taste.

0005 RTL Television 0006 arte HD 0007 ServusTV HD 0008 kabel eins 0009 N24 0010 RTL2 Passwort

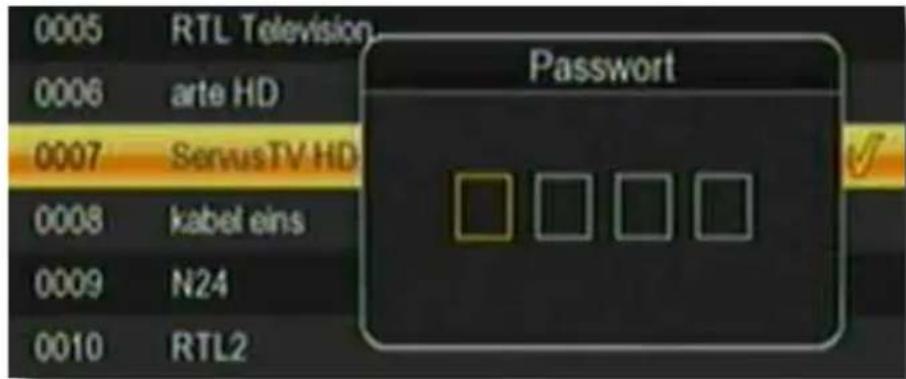

Geben Sie die den vierstelligen Pin Code ein. Es erscheint nun ein rotes Häkchen hinter dem Programmnamen.

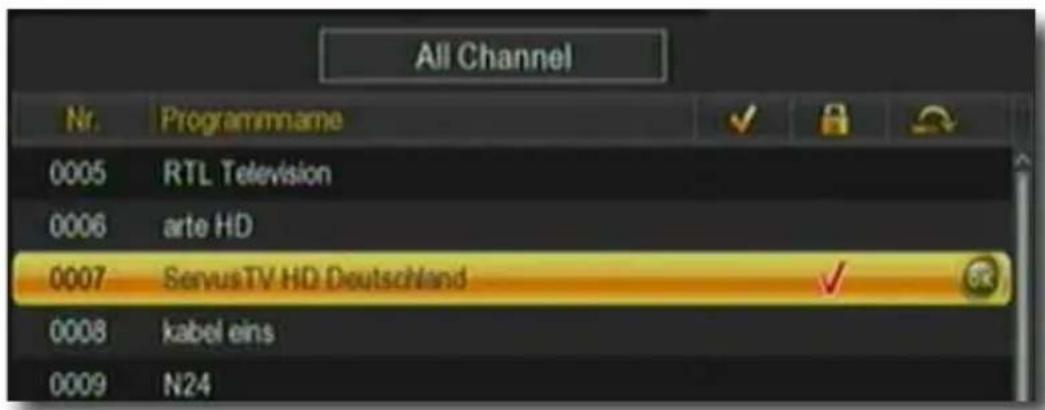

All Channel Nr. Programmname 0005 RTL Television 0006 arte HD 0007 ServusTV HD Deutschland 0008 kabel eins 0009 N24

In dieser Weise können weitere Programme gesperrt werden.

Programme aus der Liste löschen (grün)

Sie können ein oder mehrere voreingestellte oder im Receiver vorhandene Programme löschen.

Wichtiger Hinweis:

Mit dieser Einstellung werden alle angewählten Programme gelöscht! Um Programme wieder in das Gerät einzuspeichern, führen Sie bitte einen neuen Suchlauf durch oder setzen Sie das Gerät in die Werkseinstellungen zurück.

Markieren Sie über die Tasten CH+/CH- ein Programm, das gelöscht werden soll und drücken Sie die OK Taste.
Drücken Sie die grüne Taste.
Wenn Sie das Programm löschen möchten, bestätigen Sie die nachfolgende Abfrage mit JA.
Wenn Sie das Programm nicht löschen wollen, wählen Sie Nein aus.

All Channel Nr. Programmname 0005 RTL Television 0006 arte HD 0007 ServusTV.HD 0008 kabel eins 0009 N24 Bestätigen gewähltes Programm löschen? Ja Nein

Programme bearbeiten (blau)

Um ein Programmnamen zu verändern, gehen Sie bitte wie folgt vor:

Markieren Sie über die Tasten CH+/CH- ein Programm, dessen Namen Sie ändern möchten.
Drücken Sie die OK Taste.
Drücken Sie die blaue Taste um das Programm umzubenennen.

Programme bearbeiten QVC BEAUTY&STYLE_ 0 1 2 3 4 5 6 7 8 9 a b c d e f g h i i k l m n o p q r s t u v w x y z @ . ( ) 1/4 Platz köschen Bestätigen verschieben OK wählen MENU Zurück Export Ende

Ändern Sie den Namen mit Hilfe der virutellen Tastatur um und bestätigen Sie Ihre Eingabe mit OK.

8.2. Kanalbearbeitung

Über diesen Menüpunkt können Sie ein Programm in die Programmliste aufnehmen, wenn folgende Sendeparameter vom Satellitenbetreiber für das neue Programm bekannt sind:

Transponderfrequenz mit Symbolrate

Video PID

Audio PID

PCR PID

Drücken Sie die Menütaste.

Wechseln Sie zum Menüpunkt Kanal und bestätigen Sie mit OK.

Wechseln Sie in die Zeile Kanalbearbeitung und bestätigen Sie mit OK.

Kanalbearbeitung Nr. Kanal hinzufügen PCR PID 021 PHOEN Satellit ASTRA 5261 022 TELE Transponder 12460/27500 1535 023 1-2-3.tw Programmname New Channel 2815 024 HSE24 Video PID 8191 1279 025 VIVA G Audio PID 8191 8190 026 NICK/C PCR PID 8191 8190 027 3sat HD 6510 6520 6510 028 QVC BEAUTY&STYLE 1791 1792 1791 hinzufügen bearbeiter ▼ verschieben + + Seite + - MENU Zurück EXIT Ende

Geben Sie die entsprechenden Werte in der jeweiligen Zeile über die Zehnertastatur der Fernbedienung ein.

8.3. Favoriten bearbeiten

Sie können ein oder mehrere Programme einer Favoritenliste hinzufügen. So können Sie im normalen Betrieb durch Drücken der Taste FAV auf der Fernbedienung gezielt diese Programme auswählen. Durch Erstellung einer Favoritenliste wird die Hauptprogrammliste nicht verändert.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Kanal und bestätigen Sie mit OK.
Wechseln Sie in die Zeile Favoritenliste und bestätigen Sie mit OK.
Wählen Sie über die Zahlentastatur der Fernbedienung eine Favoritenliste aus, in der Sie ein oder mehrere Programme ablegen möchten.
Markieren Sie über die Tasten CH+/CH- ein Programm, das in eine Favoritenliste abgespeichert werden soll und bestätigen Sie mit OK.

0002 ZDF HD 0003 ProSieben ✓ 0004 SAT.1 0005 RTL Television ✓ 0006 ServusTV HD Deutschland ✓

Ein Häkchen-Symbol erscheint nun an diesem ausgewählten Programm.

8.4. Programmeinstellungen

Hier können Sie bestimmen, mit welchem Programm der Receiver aus dem Standby einschalten soll.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Kanal und bestätigen Sie mit OK.
Wechseln Sie in die Zeile Programmeinstellung und bestätigen Sie mit OK.

Hauptmenü / Kanal / Programmeinstellung Einschaft-Programm aus

Wählen Sie hier das Programm aus, mit dem der Receiver eingeschaltet werden soll.

8.5. Satellit löschen

Sie können alle Programme einer Satellitenposition löschen.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Kanal und bestätigen Sie mit OK.
Wechseln Sie in die Zeile Alle Programme einer Posi... und bestätigen Sie mit OK.

Alle Programme einer Position löschen Nr. SatelliteName 0001 ASTRA 0002 Intelsat 801 lochen verschieben wahlen Zurück EMT Ende

Wählen Sie die Satellitenposition an, deren Programme Sie löschen möchten.
Drücken Sie die gelbe Taste.

8.6. Alle Programme löschen

Sie können alle Programme löschen.

Wichtiger Hinweis:

Mit dieser Einstellung werden alle Programme gelöscht! Um Programme wieder in das Gerät einzuspeichern, führen Sie bitte einen neuen Suchlauf durch oder setzen Sie das Gerät in die Werkseinstellungen zurück.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Kanal und bestätigen Sie mit OK.
Wechseln Sie in die Zeile Alle Programme löschen und bestätigen Sie mit OK.

Hauptmenü / Kanal Programmverwaltung Kanalbearbeitung Favoritenlafte Programme Alle Program Alle Program Bestätigen Alle Programme werden gelöscht. Fortfahren? Ja Nein

Bestätigen Sie die Sicherheitsabfrage mit Ja, oder verlassen Sie das Menü mit Nein.

9. Multimedia

Ihr Receiver ist mit einer USB 2.0. Schnittstelle ausgestattet, über die USB Massenspeichergeräte wie beispielsweise ein USB Stick oder eine externe Festplatte angeschlossen werden können (Gerätevoraussetzungen: Dateiformat FAT 32, Geschwindigkeit bei externen Festplatten: 5400 U/min).

ACHTUNG!

Je nach Gerätetyp muss das externe USB Massenspeichergerät zusätzlich über ein separates Netzteil mit Strom versorgt werden. Lesen Sie hierzu bitte die Bedienungsanleitung des zu verwendenden USB Massenspeichergerätes!!

Hinweis: Bei USB Speichermedien, insbesondere bei USB Sticks gibt es zum Teil erhebliche Unterschiede bezüglich der Lese- bzw. Schreibgeschwindigkeit. Dies ist abhängig von der Qualität des USB Gerätes. Verwenden Sie bitte nur USB Sticks von Markenherstellern mit entsprechend hoher Geschwindigkeit und genügend freiem Speicherplatz um Aufnahme- und Wiedergabefehler zu vermeiden.

Über die USB Option können Sie mit Hilfe Ihres Receivers Musik, Bilder oder Filme vom angeschlossenen USB-Speichermedium wiedergeben.

Außerdem können Sie Ihre eigens erstellte Programmliste auf einen USB Datenträger sichern. So haben Sie die Möglichkeit, diese Programmliste z.B. nach einem Werksreset wieder auf den Receiver aufzuspielen.

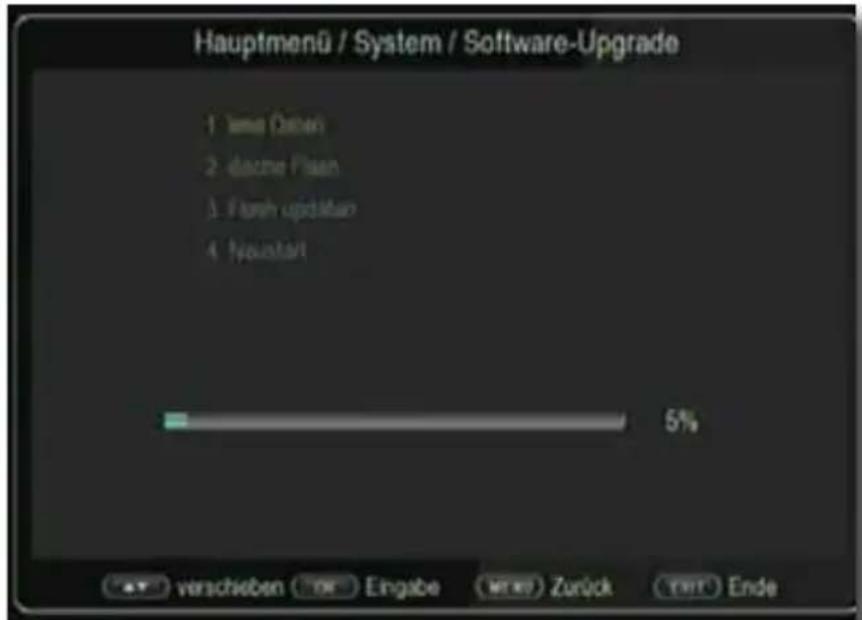

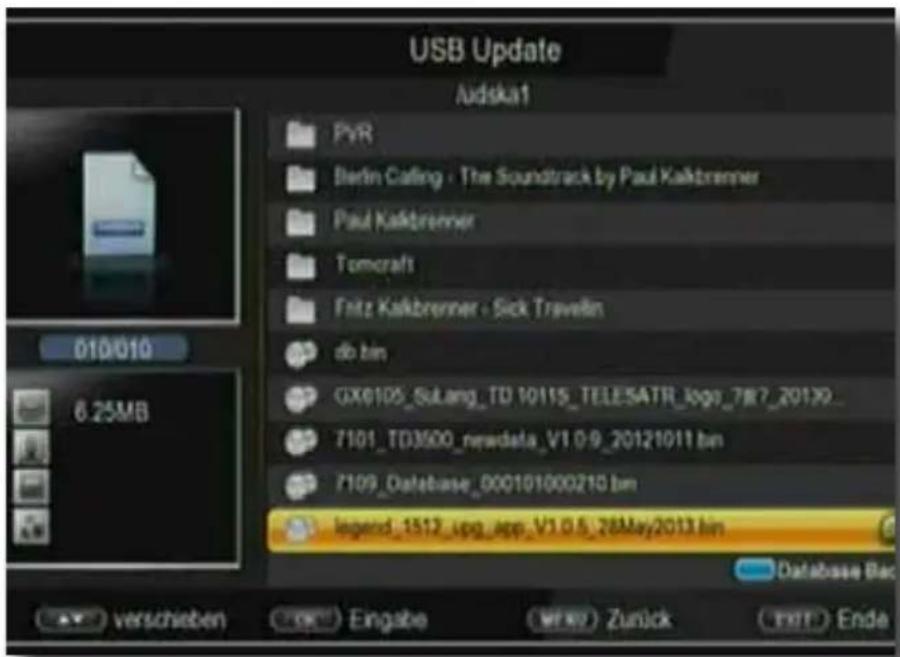

Über die USB Schnittstelle haben Sie die Möglichkeit, die Betriebssoftware Ihres Receivers zu aktualisieren, die ggf. auf www.telestar.de zum Download bereit steht. Diese spielen Sie dann auf ein entsprechendes Speichermedium und verbinden dieses via USB mit dem Receiver.

9.1. Film

Wählen Sie mit den Tasten VOL+/VOL- den Menüpunkt „Film“.
Bestätigen Sie mit OK.
Anschließend wählen Sie den Pfad für die Datei, die Sie abspielen möchten, und drücken die OK Taste.

Film Judska0/Testvideo Test AVI FLV AVI Test AVI Motion JPEG as Test AVI MPEG 1 AVI Test AVI MPEG 2 AVI Test AVI MPEG 4 AVI Test AVI WMV 7 AVI Test AVI WMV 8 AVI Test AVI RxD AVI Test FLV Flash Video FLV Test FLV H264AVC FLV 01/044 838KB verschieben Engabe Zurück Ende

Der Film bzw. die Aufnahme wird im Vorschaufenster gestartet.

Drücken Sie rote Taste, um den Film im Vollbild zu sehen.

Über das USB Media Menüfeld können Sie im USB Modus den Player steuern.

9.2. Foto

Wählen Sie mit den Tasten VOL+/VOL- den Menüpunkt „Foto“.
Bestätigen Sie mit OK.
Anschließend wählen Sie den Pfad für die Datei, die Sie abspielen möchten, und drücken die OK Taste.
Drücken Sie OK Taste, um das Foto im Vollbild zu sehen.

Über das USB Media Menüfeld können Sie im USB Modus den Player steuern.

9.3. Musik

Wählen Sie mit den Tasten VOL+/VOL- den Menüpunkt „Musik“.
Bestätigen Sie mit OK.
Anschließend wählen Sie den Pfad für die Datei, die Sie abspielen möchten, und drücken die OK Taste.

Die Musik wird im Vorschaufenster gestartet.

Über das USB Media Menüfeld können Sie im USB Modus den Player steuern.

9.4. Aufnahmeverwaltung

Hier können Sie getätigte Aufnahmen abspielen, löschen oder umbenennen.

Wählen Sie mit den Tasten VOL+/VOL- den Menüpunkt Aufnahmeverwaltung.
Bestätigen Sie mit OK.
Anschließend wählen Sie den Pfad für die Aufnahme, die Sie abspielen möchten, und drücken die OK Taste.

Über das USB Media Menüfeld können Sie im USB Modus den Player steuern.

Sie können bereits getätigte Aufnahmen löschen.

Wählen Sie dazu eine Aufnahme aus der Aufnahmeliste aus.
Drücken Sie die rote Taste.

Aufnahmoverwaltung zeta HD Abgedehlt! 2013/05/27 10.05-10.07 ZDF HD-Volle Kanne Service täglich 2013/05/27 10.07-10.07 Bestätigen ausgewählte Datei löschen? Ja Non löchten umbeneraten össä lächen verschieben Eingabe MRT (D) Dev Info WERT Zurück

Wenn Sie die Aufnahme wirklich löschen möchten, wechseln Sie zum Feld Ja und bestätigen Sie mit OK. Die Aufnahme wird gelöscht.

9.5. File Manager

In diesem Menüpunkt haben Sie die Möglichkeit, das angeschlossene USB-Speichermedium zu formatieren. Hier können Sie Daten von einem angeschlossenen USB Datenträger auf einen anderen angeschlossenen USB Datenträger kopieren.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Multimedia und bestätigen Sie mit OK.
Wählen Sie File Manager an, und bestätigen Sie mit OK.

File Manager Audake0 001/001 verschieben / kopieren FAT22 NTFS Gerat-Informat verschieben Engabe WRFU Zurück VART Ende

Es öffnet sich ein entsprechendes Fenster, in welchem Sie über die Pfeiltasten die gewünschte Partition auswählen können.
Zuätzlich können Sie bestimmen, ob der Datenträger in NTFS oder FAT 32 formatiert werden soll.
Wählen Sie dazu die entsprechende Funktion über die farbigen Funktionstasten an.
Bestätigen Sie die Angaben mit OK.

ACHTUNG!

Alle auf dem Datenträger vorhandenen Dateien werden bei der Formatierung gelöscht!

Es erscheint eine Abfrage, ob Sie den Datenträger wirklich formatieren möchten. Zum Formatieren wählen Sie mit den Tasten VOL+/VOL- OK, möchten Sie den Datenträger nicht formatieren, so drücken Sie die Taste EXIT.

10. Application

In diesem Bereich finden Sie diverse Netzwerkapplikationen, wie z.B. Video- und Wetterportale oder Spieledownloads.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Application und bestätigen Sie mit OK.

Alternativ können Sie auch die Taste APP auf der Fernbedienung drücken.

10.1. Web Apps

Wählen Sie diesen Menüpunkt aus, um diverse Applikationen aufzurufen.

Wetter News Dailymotion YouTube Radio

Wählen Sie mit den Pfeiltasten rechts/links eine Applikation aus, die Sie starten möchten, und bestätigen Sie mit OK.

10.2. ISO Player

Sie können Filme im ISO Format von einem angeschlossenen USB Datenträger wiedergeben.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Application und bestätigen Sie mit OK.

Alternativ können Sie auch die Taste APP auf der Fernbedienung drücken.

Wählen Sie die Zeile ISO Player an, und bestätigen Sie mit OK.
Wählen Sie eine ISO Datei, sofern vorhanden, aus und bestätigen Sie mit OK. Die Datei wird nun abgepielt.

10.3. Video Spiel

Über diesen Menüpunkt können Sie Videospiele spielen, die Sie zuvor über die Applikation N 32 heruntergeladen haben.

Um das heruntergeladene Spiele spielen zu können, gehen Sie bitte wie folgt vor:

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Application und bestätigen Sie mit OK.

Alternativ können Sie auch die Taste APP auf der Fernbedienung drücken.

Wählen Sie die Zeile Video Spiel an, und bestätigen Sie mit OK.
Wählen Sie nun ein Spiel an, das Sie heruntergeladen haben.
Die heruntergeladenen Spiele befinden sich in einem separaten Ordner auf dem USB Datenträger. Dieser hat die Bezeichnung „Native32“.

Native32 Spiele Judskb@native32/Gun Fire NA32SSL Gun Fire smf 003/003 10KB NES Spiele verschieben Eingabe Zurück TREY Ende

Wählen Sie in dem Ordner die .smf Datei aus.
Sobald Sie mit OK bestätigen, wird das Spiel gestartet.

Neben Spielen aus der Web Applikation können Sie mit dem Receiver auch bereits vorinstallierte Spiele spielen.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Application und bestätigen Sie mit OK.

Alternativ können Sie auch die Taste APP auf der Fernbedienung drücken.

Wählen Sie die Zeile Spiel an, und bestätigen Sie mit OK.
Wählen Sie nun eines der Spiele aus, dass Sie spielen möchten und bestätigen Sie mit OK.

Mit EXIT wird das Spiel wieder verlassen.

11. Einstellungen

Hier können Sie individuelle Einstellungen für das Gerät vornehmen, um den Receiver z.B. optimal an Ihr angeschlossenes Fernsehgerät einzustellen. Außerdem können Sie benutzerdefinierte Einstellungen vornehmen, wie z.B. Kindersicherung einschalten oder die OSD Darstellungen ändern.

11.1. Individuelle Einstellungen

Ändern Sie hier die Anzeigeeinstellungen des Gerätes oder ändern Sie die Einstellungen für den Jugendschutz.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wechseln Sie zum Menüpunkt individuelle Einstellungen und bestätigen Sie mit OK.

11.1.1. Transparenz

Wählen Sie hier die Transparenz der Einblendung. Je niedriger dieser Wert ist, desto schwächer ist die Menüeinblendung im Bild zu sehen.

Wählen Sie hier mit Hilfe der Pfeiltasten die Transparenz für die Einblendungen des Menüs und der Programminformation.

11.1.2. Untertitelsprache

Wählen Sie in den Zeilen 1. Untertitelsprache und 2. Untertitelsprache die bevorzugte Untertitelsprache aus.

11.1.3. Schwerhörig

Schalten Sie hier die Option für Hörgeschädigte ein oder aus.

Wenn Sie diese Option einschalten, werden automatisch Untertitel eingeblendet, sofern diese vom Sendebetreiber mitgesendet werden.

11.1.4. Kindersicherung

Das Gerät bietet die Möglichkeit, Programme und Menüeinstellungen mit einer PIN-Abfrage zu versehen. Dies ist dann nützlich, wenn Sie z.B. Kinder vor ggf. nicht jugendfreien Inhalten schützen möchten. Die Programme, die mit einem Pin Code geschützt werden sollen, können wie in Kapitel 7.1. gesperrt werden.

Beim Aufrufen des zuvor gesperrten Programms muss dann eine vierstellige Nummer eingegeben werden, um das Programm sehen zu können.

Unter diesem Punkt können Sie die Funktionen anwählen, die nur durch Eingabe des PIN Codes aufrufbar sind.

Wählen Sie Kindersicherung an und bestätigen Sie mit OK.

Geben Sie den 4 stelligen PIN Code über die Zehnertastatur der Fernbedienung ein. Der werkseitig eingestellte PIN CODE ist 0000.

Alle Einstellungen können Sie verändern, indem Sie den entsprechenden Punkt mit Hilfe der Tasten CH+/CH- anwählen und mit den Tasten VOL+/VOL- anpassen.

Hauptmenü / Einstellungen / Grundeinstellung / Kindersicherung Systemaperte an Jugendschutz 0 PIN ändern verschieben € Eingabe (wrs) Zurück (TNT) Ende

Unter Systemsperre können Sie den Zugang zum Menüpunkt Programm Bearbeitung sperren. So kann z.B. das Löschen von Programmen oder eine Sortierung einzelner Programme gesperrt werden.

Geben Sie unter dem Menüpunkt Jugendschutz den Jugendschutz Level an. Sie haben die Wahl zwischen 10, 12, 16, 18. Diese Zahlen geben das Alter an. Ist eine Sendung z.B. für Zuschauer unter 16 Jahren nicht geeignet, muss bei entsprechender Einstellung, der Pin eingegeben werden, um die Sendung sehen zu können. Bitte beachten Sie, dass diese Funktion nur in manchen Ländern zur Verfügung steht.

Werkseitig ist der PIN Code auf 0000 eingestellt. Sie können den PIN Code unter PIN ändern umstellen.

Wählen Sie die Zeile PIN ändern mit Hilfe der Tasten CH+/CH- an.
Bestätigen Sie mit OK.
Geben Sie Ihr neues Passwort mit Hilfe der Zehnertastatur auf der Fernbedienung ein.
Wiederholen Sie die Eingabe.
Das Passwort wird automatisch gespeichert.

Tipp: Schreiben Sie sich zur Sicherheit den neuen PIN Code auf und bewahren Sie diesen an einem sicheren Ort auf.

Sollte der PIN Code verloren gehen oder in Vergessenheit geraten, können die gesperrten Funktionen nicht mehr angewählt werden.

11.1.5. Auto-Standby

Das Netzteil des Gerätes entspricht einer Richtlinie der Europäischen Union zur umweltgerechten Gestaltung von Set-Top-Boxen.

Nach dieser Richtlinie schaltet sich das Gerät nach 3 Stunden automatisch aus dem laufenden Betrieb in Standby, wenn in diesem Zeitraum keine Bedienfunktionen wie Programmwahl, Lautstärke etc. ausgeführt worden sind.

Achtung: Im Auslieferungszustand ist diese Funktion aktiviert.

Sie können diese Funktion unter diesem Menüpunkt deaktivieren.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wählen Sie Grundeinstellung an und bestätigen Sie mit OK.
Wählen Sie die Zeile Auto-Standby an.
Schalten Sie diese Funktion mit Hilfe der Pfeiltasten rechts/links aus, ein oder wählen Sie eine andere Zeit aus.

11.1.6. Standby Uhr

In diesem Menüpunkt können Sie die Uhrzeitanzeige des Displays im Standby-Betrieb ein- oder ausschalten.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wählen Sie Grundeinstellung an und bestätigen Sie mit OK.
Wählen Sie die Zeile Standby Uhr an.
Schalten Sie diese Funktion mit Hilfe der Pfeiltasten rechts/links aus oder ein.

11.2. AV Einstellungen

In diesem Menü können Sie Ihren Receiver an Ihrem Fernseher anpassen, um so die beste Darstellung zu gewährleisten.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wählen Sie AV Einstellungen an und bestätigen Sie mit OK.

Hauptmenü / Einstellungen / AV Einstellungen Kontraat 12 Holigkeit 12 Sättigung 12 Farblon 0 SPDIF PCM Seitenverhältnis 4:3 LB Videosausgang SCART CVBS Auflösung 576_50 HDMI Audio HDMI_RAW verschieben OK Eingabe ⬤Zurück END End

11.2.1. Bildeinstellungen

Ändern Sie die Werte für Helligkeit, Kontrast, Sättigung und Farbton entsprechend Ihrer Bedürfnisse ab.

Bestätigen Sie dazu die einzelnen Zeilen mit der Taste OK und führen Sie die Änderungen mit Hilfe der Pfeiltasten rechts/links aus.

11.2.2. SPDIF

Wenn Sie einen Dolby Surround Verstärker über den digitalen elektischen Ausgang am Receiver anschlossen haben, können Sie hier Einstellungen vornehmen.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wählen Sie AV Einstellungen an und bestätigen Sie mit OK.
Wählen Sie SPDIF an und ändern Sie das Format mit Hilfe der Pfeiltasten rechts/links/auf/ab.

11.2.3. Seitenverhältnis

Manche Sender strahlen ihr Programm im Bildschirmformat 16:9 aus, während andere Programme im Format 4:3 senden. Um die für Ihren Fernseher optimale Darstellung zu nutzen, kann das Bildformat hier umgeschaltet werden.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wählen Sie AV Einstellungen an und bestätigen Sie mit OK.
Wählen Sie Seitenverhältnis an und ändern Sie das Format mit Hilfe der Pfeiltasten rechts/links/auf/ab.

11.2.4. Videoausgang

Unter diesem Menüpunkt können Sie zwischen unterschiedlichen Farb- bzw. Bildmodi wählen. Zur Auswahl stehen folgende Modi:CVBS, RGB, SVideo, YUV

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wählen Sie AV Einstellungen an und bestätigen Sie mit OK.
Wählen Sie Videoausgang und ändern Sie das Format mit Hilfe der Pfeiltasten rechts/links.

11.2.5. Auflösung

In dieser Einstellung können Sie die Auflösung entsprechend Ihres Fernsehers anwählen.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wählen Sie AV Einstellungen an und bestätigen Sie mit OK.
Wählen Sie Auflösung und ändern Sie das Format mit Hilfe der Pfeiltasten rechts/links.

Zur Verfügung stehen dabei folgende Einstellungen:

480p60
480i60
480i30
576p50
576i50
720p50
720p60
1920x1080i30
1920x1080i60
1920x1080p50
1920x1080p60

Um die Auflösung an Ihren Fernseher optimal anzupassen, wählen Sie das Format entsprechend Ihres Fernsehers aus. Bitte beachten Sie auch die Hinweise und technischen Daten des Herstellers Ihres Fernsehers.

ACHTUNG! Nicht jedes Fernsehgerät kann alle zur Verfügung stehenden Auflösungen darstellen!

11.2.6. HDMI Audio

In dieser Einstellung können Sie die Auflösung entsprechend Ihres Fernsehers anwählen.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wählen Sie AV Einstellungen an und bestätigen Sie mit OK.
Wählen Sie HDMI Audio und ändern Sie das Format mit Hilfe der Pfeiltasten rechts/links.

11.3. LAN Konfiguration

Nehmen Sie hier alle Einstellungen vor, um das Gerät mit Ihrem Heimnetzwerk zu verbinden. Diese Einstellungen werden nur dann benötigt, wenn der Receiver über LAN oder W-LAN mit Ihrem Heimnetzwerk verbunden ist. (Verbindung per W-LAN über einen optional erhältlichen USB W-LAN Dongle.)

11.3.1. Link Typ

Stellen Sie hier ein, wie die Box verbunden ist.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wählen Sie LAN Konfiguration an und bestätigen Sie mit OK.
Wählen Sie Link Typ an und bestätigen Sle mit OK.
Wählen Sie LAN oder W LAN aus.

Hauptmenü / Einstellungen / LAN Konfiguration Link Typ Drahlloses Netzwerk Config Ping Prüfung Speaker rudskalo MAC Address 17.16.01.17.01 Network Proxy verschieben Engabe Werte Zurück FRT Ende

11.3.2. Konfigurationsmodus

Geben Sie hier den Netzwerkmodus an, der von Ihrem Heimnetzwerk unterstützt wird und nehmen Sie die entsprechenden Einstellungen vor.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wählen Sie LAN Konfiguration an und bestätigen Sie mit OK.
Wählen Sie Config an und bestätigen Sie mit OK.

Sollte das Gerät über Netzwerkkabel mit dem Heimnetzwerk verbunden sein, sollte der Konfigurationsmodus auf DHCP stehen. Dies ist die reguläre Einstellung muss in der Regel nicht verändert werden.

Sollten Sie andere Einstellungen vornehmen müssen, kontaktieren Sie bitte ggf. dazu auch Ihren Netzwerkadministrator.

11.3.3. Speicher

In diesem Bereich können Sie den USB Datenträger bestimmen, der als Speicher für Downloads bestimmter Applikationen zur Verfügung stehen soll.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wählen Sie LAN Konfiguration an und bestätigen Sie mit OK.
Wählen Sie Speicher an und bestätigen Sie mit OK.
Wählen Sie einen Speicher aus.

Achtung:

Für diese Einstellung muss ein USB Datenträger am Gerät angeschlossen sein.

11.4. PVR Konfiguration

Unter PVR Konfiguration können Sie individuelle Einstellungen für Ihren PVR (Personal Video Recorder) vornehmen. Dabei konfigurieren Sie die Funktionen der Aufzeichnung auf einen angeschlossenen USB Datenträger.

11.4.1. PVR Dateiformat

Legen Sie hier fest, in welchem Format der Receiver die Aufnahmen ablegen soll. Sie haben die Wahl zwischen PS und TS.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wählen Sie PVR Konfiguration an und bestätigen Sie mit OK.
Wählen Sie PVR Dateiformat und bestätigen Sie mit OK.
Wählen Sie einen Datenträger aus.

Hauptmenü / Einstellungen / PVR Konfiguration PVR Dataformat PS Dategröße 4G Timeshift Pause Timeshift Dauer Auto Timeshift Aufnahme an verschieben For Eingabefooter Zurück Print Ende

Wählen Sie PS aus, wenn die Datei nach beendeter Aufnahme auf das USB Gerät kopiert werden soll um an einem anderen Gerät angeschaut oder bearbeitet zu werden. Dabei wird die aufgenommene Sendung als MPG File abgespeichert.

Wählen Sie TS aus, wenn die aufgenommene Datei nur von dem Lokalen USB Datenträger am Receiver selber abgespielt werden soll.

Hinweis:

Wenn Sie TS ausgewählt haben, wird die Datei als TS Datei abgespeichert. Wenn Sie PS ausgewählt haben, wird die Datei als MPEG abgespeichert.

Um eine maximale Kompatibilität zu anderen Mutimediageräten und Computern zu gewährleisten, sollten Sie bei einer Aufnahme PS auswählen.

So kann die aufgezeichnete Sendung nicht nur am Receiver selbst abgespielt, sondern auch an einem PC oder ähnlichen Multimediageräten abgespielt oder bearbeitet werden.

Bitte beachten Sie, dass PS nur bei SD Sendungen zur Verfügung steht.

Bei der Auswahl TS wird der direkte Stream des Satelliten aufgezeichnet.

Bei dieser Aufnahmeart werden neben den Bild- und Toninformationen auch noch andere zusätzliche senderseitig abgestrahlte Informationen mit aufgezeichnet.

11.4.2. Dateigröße

Hier können Sie die maximale Dateigröße einstellen, die eine Aufnahme haben soll. Bedingt durch die Formatierung des USB Datenträgers, ist eine maximale Dateigröße von 4 GB möglich. Sollte die Aufnahme diese Dateigröße überschreiten, wird bei einer laufenden Aufnahme automatisch eine neue Datei angelegt.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wählen Sie PVR Konfiguration an und bestätigen Sie mit OK.
Wählen Sie Dateigröße und bestätigen Sie mit OK.
Wählen Sie die Dateigröße aus.

11.4.3. Timeshift

Das Gerät verfügt über eine Timeshiftfunktion (Zeitversetztes Fernsehen). Dies ist dann nützlich, wenn Sie ein laufendes Programm anhalten möchten um es zu einem späteren Zeitpunkt an der angehaltenen Stelle weiter zu schauen. Bitte lesen Sie hierzu auch das Kapitel 12.12.2.

Stellen Sie hier die Timeshift-Funktionen ein.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wählen Sie PVR Konfiguration an und bestätigen Sie mit OK.
Wählen Sie Timeshift und bestätigen Sie mit OK.
Wählen Sie Auto, wenn die Timeshiftaufnahme automatisch starten soll, sobald im laufenden Betrieb die Pause Taste gedrückt wird.
Wählen Sie Aus, wenn Sie die Timeshiftfunktion deaktivieren möchten. Sie können dann im laufenden Betrieb keine Timeshiftaufnahmen durchführen.

11.4.4. Timeshift Dauer

Stellen Sie hier die maxiamle Dauer der Timeshiftaufnahme ein.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wählen Sie PVR Konfiguration an und bestätigen Sie mit OK.
Wählen Sie Timeshift Dauer und bestätigen Sie mit OK.

Hauptmenü / Einstellungen / PVR Konfiguration PVR Dataformat PS Dategröße 4G Timeshift 2h Timestift Dauer Auto Timeshift Aufnahme 30min 1h verschieben Engabe Verz Zurück Ende

Wählen Sie die maximale Timeshiftlänge aus.

Wenn Sie Auto anwählen, wird die Länge der Timeshiftaufnahme an die maximale Aufnahmekapazität des USB Datenträgers angepasst.

11.4.5. Timeshiftaufnahme

Das Gerät verfügt über Permanent-Timeshift.

Beim Permanent-Timeshift wird die Timeshift-Funktion automatisch bei jedem Senderwechsel aktiviert. Es wird also immer die aktuell laufende Sendung aufgezeichnet. Das hat den Vorteil, dass man die laufende Sendung bis zum Zeitpunkt des Wechsels auf diese Sendung „zurückspulen“ kann ohne vorher die Timeshift Funktion aktiviert zu haben. So können Sie eine Ihnen entgangene Szene nochmals anschauen.

Hinweis: Voraussetzung ist ein USB Datenträger am USB Anschluss und die entsprechende Einstellung des Receivers.

Drücken Sie während einer laufenden Sendung die << Taste und spulen Sie bis an die gewünschte Stelle zurück, die Sie erneut sehen möchten.

Um wieder zum aktuellen Live Programm zurück zu schalten drücken Sie die Stop Taste.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wählen Sie PVR Konfiguration an und bestätigen Sie mit OK.
Wählen Sie Timeshiftaufnahme und bestätigen Sie mit OK.
Schalten Sie hier die Permanet-Timeshift Aufnahme ein oder aus.

11.5. Smart Phone Steuerung

Sofern der Receiver über Netzwerk verbunden ist, kann dieser mit einer, im App Store oder Google Play Store erhältlichen Applikation, über ein Smart Phone gesteuert werden. Diese Applikation ist zur Zeit (Stand Drucklegung dieser Bedienungsanleitung) für Android und IOS Smart Phones bzw. Tablet's erhältlich.

In diesem Menüpunkt können Sie den Zugriff über das Smartphone ein- oder ausschalten.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt Einstellungen und bestätigen Sie mit OK.
Wählen Sie Smart Phone Steuerung an und bestätigen Sie mit OK.
Schalten Sie hier den Smart Phone Zugriff an oder aus.

12. System

Im Bereich System können Sie die Menüsprache einstellen oder ein Software Update durchführen.

12.1. OSD Sprache

Stellen Sie hier die Menüsprache des Gerätes ein.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt System und bestätigen Sie mit OK.
Wählen Sie mit den Tasten CH+/CH- den Punkt OSD Sprache an und bestätigen Sie mit OK.
Wählen Sie die gewünschte Menüsprache aus.

12.2. Datum Zeit

Sofern der Receiver die Uhrzeit nicht automatisch einstellt, kann die Uhrzeit hier manuell eingestellt werden.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt System und bestätigen Sie mit OK.
Wählen Sie mit den Tasten CH+/CH- den Punkt Datum Zeit an und bestätigen Sie mit OK.

Hauptmenü / System / Datum Zeit Datum Zeit Modus Auto Datum 2018/05/22 GMT Zeitzone +01.00 Sommer-/Winterzeit aus verschieben OK Eingabe NRZ Zurück YER Ende

Zur Verbesserung der Funktionen des Gerätes kann eine Aktualisierung der Betriebssoftware nötig sein.

Es gibt mehrere Möglichkeiten, die Software des Gerätes zu aktualisieren.

12.3.1. USB Upgrade

Über die USB Schnittstelle haben Sie die Möglichkeit, die Betriebssoftware Ihres Receivers zu aktualisieren, die, sofern erforderlich, auf www.Telestar.de zum Download bereit s t e h t .

Die auf der Internetseite zur Verfügung gestellte Software muss entpackt werden. Die entpackte Datei spielen Sie dann auf ein entsprechendes Speichermedium und verbinden dieses via USB mit dem Receiver.

Drücken Sie die Menütaste.

Wechseln Sie zum Menüpunkt System und bestätigen Sie mit OK.

Wählen Sie Software Upgrade an und bestätigen Sie mit OK.

Wählen Sie USB Upgrade an und bestätigen Sie mit OK.

USB Update Audiaka1 Pvr Berlin Calling - The Soundtrack by Paul Kalkbrenner Paul Kalkbrenner Tomcraft Fritz Kalkbrenner - Sick Travelin do bin GX0105_Sulang_TD 10115_TELESATR_logo_787_20130_ 7101_TD3500_newdata_V1 0.9_20121011.bn 7109_Database_000101000210.bn legend_1512_upg_app_V1 0.6_28May2013.bin Database Bac verschieben Eingabe Zurück Ende

Wählen Sie die Software Datei aus und bestätigen Sie erneut mit OK.

Hauptmenü / System / Software-Upgrade 1 Name Dosen 2 docne Plan 3 Fosh update 4 Naustart 5% verschieben Eingabe Next Zurück Ende

Das Update wird automatisch gestartet. Nach Abschluss des Update-Vorgangs wird der Receiver automatisch neu gestartet. Um das Update zu aktivieren, rufen Sie nach der Softwareaktualisierung die Werkseinstellungen auf. Lesen Sie dazu auch Kapitel 11.4.

ACHTUNG! Bitte trennen Sie während des Ladevorgangs unter keinen Umständen das USB Speichermedium vom Receiver!!

12.3.2. Sat Update

Der Receiver kann eine neue Software über Satellit laden, sofern diese zur Verfügung s t e h t .

Um die Software laden zu können, müssen der Satellit und die Frequenz angegeben werden.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt System und bestätigen Sie mit OK.
Wählen Sie Software Upgrade an und bestätigen Sie mit OK.
Wählen Sie Satupdate an und bestätigen Sie mit OK.

Folgende Parameter müssen eingestellt sein:

Satellit Astra

Frequenz 12604

Symbolrate 22000

Polarisation Horizontal

Download PID 7302

Automatische Aktualisierung an

Die angegebenen Parameter sind auf dem Stand der Erstellung dieser Anleitung und können ggf. von den aktuellen Parametern abweichen.

Bitte wenden Sie sich bezüglich dieser Parameter auch an Ihren Fachhändler.

Alle Einstellungen können Sie verändern, indem Sie den entsprechenden Punkt mit Hilfe der Tasten CH+/CH- anwählen und mit den Pfeiltasten rechts/links anpassen

Um das Update über Satellit zu starten, wechseln Sie in die Zeile Satupdate und bestätigen Sie mit OK.

Hauptmenü / System / Software-Upgrade / Satupdate Satellit ASTRA Frequenz 12604 Symbolrate 22000 Polarisation Horizontal Download PID 7302 Automatische Aktualisierung an Satupdate

12.3.3. Netzwerk Update

Die Software kann, falls erforderlich, auch über eine Netzwerkverbindung geladen werden. Dazu muss der Receiver mit dem Internet über Netzwerk verbunden sein.

Bitte lesen Sie dazu auch Kapitel 11.3.1.

Drücken Sie die Menütaste.

Wechseln Sie zum Menüpunkt System und bestätigen Sie mit OK.

Wählen Sie Software Upgrade an und bestätigen Sie mit OK.

Wählen Sie Netzwerk Upgrade an und bestätigen Sie mit OK.

12.3.4. Programmliste

Sollten Sie Programme nach Ihren Wünschen in der Reihenfolge verändert bzw. Sender aus der Liste gelöscht oder hinzugefügt haben, können Sie diese individuelle Programmliste im Receiver abspeichern, um sie nach einem Werksreset wieder auf den Receiver aufspielen zu können.

Sie benötigen dazu keinen USB Datenträger.

Drücken Sie die Menütaste.

Wechseln Sie zum Menüpunkt System und bestätigen Sie mit OK.

Wählen Sie Software Upgrade an und bestätigen Sie mit OK.

Wählen Sie Programmliste an und bestätigen Sie mit OK.

Unter Programmliste sichern können sie die Programmliste sichern.

Wechseln Sie in die Zeile Programmliste sichern und bestätigen Sie mit OK. Die Programmliste wird abgespeichert.

Unter Programmliste laden können Sie die gespeicherte Programmliste wieder aufrufen.

Wechseln Sie in die Zeile Programmliste laden und bestätigen Sie mit OK. Die Programmliste wird geladen.

12.4. Werkseinstellungen

Sie können alle Einstellungen, die Sie an dem Receiver vorgenommen haben, mit der Werkseinstellung in den ursprünglichen Zustand zurücksetzen. Dies ist dann nützlich wenn Sie Änderungen vorgenommen haben, die anschließend zu einer nicht optimalen Funktion des Gerätes führen sollten.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt System und bestätigen Sie mit OK.
Wählen Sie Werkseinstellungen an und bestätigen Sie mit OK.

Sie haben 3 Möglichkeiten zur Auswahl.

12.4.1. alles zurücksetzen

Setzen Sie hier alle Einstellungen auf den werksseitigen Zustand zurück.

12.4.2. Systemeinstellungen zurücksetzen

Setzen Sie hier die Einstellungen, die Sie unter dem Menüpunkt System gemacht haben, zurück.

12.4.3. Programmliste zurücksetzen

Setzen Sie hier die Programmliste in den Auslieferungszustand zurück.

12.5. Version

Um die aktuelle Software-Version des Receivers zu überprüfen, können die Informationen über diesen Menüpunkt abgerufen werden.

Drücken Sie die Menütaste.
Wechseln Sie zum Menüpunkt System und bestätigen Sie mit OK.
Wählen Sie Version an und bestätigen Sie mit OK.
Sie erhalten Informationen zum Software- und Hardwarestand des Gerätes.

Hauptmenü / System / Version Model Hardware-Version LM12U_LT01B S/W Version LSP12_V1.0.5 DB Version V1.0.2 Build Date 05/28/2013 19:09:04 verschieben Engabe Verz Zurück Rat Ende

13. Technische Daten

Mainboard

CPU SPHE 1512

DDR RAM 265 MB

DVB-T Tuner

Tuner Eingang IEC 169-2 Female

Eingang Inpedanz 75Ω

IF Bandbreite 7 and 8 MHz (switchable)

Code Rate 1/2, 2/3, 3/4, 5/6, 7/8

Schutz Intervall 1/4, 1/8, 1/16, 1/32

DBS-Tuner

Eingangsfrequenzbereich: 950 .... 2150 MHz

Eingangspegelbereich: - 65 dBm ... - 25 dBm

Tuner Eingang: F - Buchse

Ein-/Ausgangsimpedanz: 75 Ohm

Ausgang für 1. ZF: 950 ... 2150 MHz (loop through)

Demodulation: QPSK S2

Symbolrate: 2 ... 45 Mbaud/s

Viterbiraten: 1/2, 2/3, 3/4, 5/6, 7/8

Videodekodierung

Videokompression: MPEG-4,264, MPEG-2, Bis zu MP@ML

Profil Level: MP@HL, MPEG 4 /AVC

Videostandard: PAL / NTSC

Aktive Bildfläche: 480i, 576i, 576p, 720p, 1080i

Bildformat: 16:9, 4:3 LB, 4:3 PS

Audiodekodierung

Audiokompression: MPEG-1 & MPEG-2 Layer I und II

LNB Strom: 500mA max.; kurzschlussfest

LNB Spannung vertikal: 13V

LNB Spannung horizontal: 18V

DiSEqC: DiSEqC 1.0 und DiSEqC 1.2

22 kHz-Modulation: 22 kHz +/- 4KHz Amplitude 0,6 V +/- 0,2 V

Demultiplexing: gemäß ISO 13818-1

Anschlüsse

TV-SCART: CVBS, RGB

HDMI Ausgang: HD Video/Audio

USB: 2.0 Host

S/SPDIF: Coaxial

Leistungsaufnahme: Max. 35 Watt im Betrieb;

Max. 0,5 Watt im Stand-By

Eingangsspannung: 100-240V / 50/60 Hz Wechselspannung

14. Fehlersuchhilfe

Fehler Mögliche Ursache Abhilfe
Kein Bild, kein Ton, Display/LED leuchtet nicht	Keine Netzspannung Netzkabel und Stecker prüfen
Kein Empfang bei Programmen, die vorher in Ordnung waren	Antenne verstellt oder defekt Antenne	überprüfen
	Programm wird auf einem anderen Transponder übertragen	Suchlauf vornehmen
	Programm wird nicht mehr übertragen	keine
Antenne lässt sich nicht drehen Motor	nicht DiSEqC 1.2 tauglich Geeigneten	Motor verwenden
Div. Programme werden in der Programmliste nicht angezeigt	Falsche Programmliste angewählt Andere Programmliste anwählen
Ton OK, kein TV- Bild Radiobetrieb ein	geschaltet Auf TV Betrieb umstellen
Programme wie z.B. DMAX sind gestört	Störungen durch "DECT-Telefone" (Funktelefone)	Abstand zwischen Empfangsstation und Receiver vergrößern
Gerät läßt sich nicht bedienen Defekter	Datenstrom-->Gerät blockiert	Netzstecker für ca. 5 Sekunden ziehen, anschließend Gerät wieder einschalten
USB Funktionen lassen sich nicht bedienen	USB Speichermedium nicht ange-schlossen	USB Speichermedium neu anschließen, ggf. Stromverbindung prüfen
Im Bild entstehen zeitweise vierek-kige Klötzchen. Zeitweise schaltet das Gerät auf Standbild, kein Ton. Bildschirm zeitweise schwarz mit der Einblendung "kein Signal".	Starker Regen oder Schnee Spiegel von Schnee befreien
	Antenne falsch ausgerichtet Antenne neu ausrichten, größeren Spiegel verwenden
	Spiegel ist am Empfangsort zu klein Antenne neu ausrichten
	Ein Hindernis steht zwischen Spiegel und Satellit (z.B. ein Baum)	Spiegel mit "freier Sicht" montierten
Kein Bild, kein Ton, Display/LED leuchtet	Kurzschluß in der LNB Zuleitung Gerät ausschalten, Kurzschluß beseitigen, Gerät wieder in Betrieb nehmen
	Defekte oder fehlende Kabelverbindung	Alle Kabelverbindungen prüfen
	Defektes LNB LNB austauschen
	Falsche Außeneinheit am Receiver eingestellt	Einstellung korrigieren
	Antenne falsch ausgerichtet Antenne neu ausrichten
Im Bild über DVB-T entstehen zeitweise viereckige Klötzchen. Zeitweise schaltet das Gerät auf Standbild, kein Ton. Bildschirm zeitweise schwarz mit der Einblendung "kein Signal".	Antenne ist am Empfangsort zu klein	Antenne überprüfen und gegebenenfalls ersetzen
	Der Gewinn der Antenne ist zu niedrig	Antenne mit größerem Gewinn einsetzen

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 09/14

Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.

© TELESTAR®

2014
