Produkttyp	Kondensatormikrofon
Richtcharakteristik	Niere (Cardioid)
Frequenzgang	40 Hz - 20 kHz
Gewicht	ca. 80 g (ohne Kabel)
Abmessungen	Länge 100 mm, Durchmesser 30 mm
Stromversorgung	Phantomspeisung 12-48 V
Stecker	3-polige XLR-Buchse
Anwendung	Blasinstrumente, Percussion, Sprachverstärkung
Lieferumfang	Mikrofon, Halteclip, Windschutz, Kabel (1,5 m)
Reinigung	Mit einem feuchten, fusselfreien Tuch abwischen
Lagertemperatur	-20 °C bis +60 °C
Betriebstemperatur	0 °C bis +40 °C
Relative Luftfeuchtigkeit	max. 90 % (nicht kondensierend)
Ersatzteile	Windschutz und Clip separat erhältlich
Hersteller	Sennheiser electronic GmbH & Co. KG

Häufig gestellte Fragen - E 908 T-EW SENNHEISER

Welche Stromversorgung benötigt das Sennheiser E 908 T-EW?

Das Mikrofon benötigt Phantomspeisung mit 12-48 V über das angeschlossene XLR-Kabel.

Kann ich das Mikrofon ohne Phantomspeisung betreiben?

Nein, das E 908 T-EW ist ein Kondensatormikrofon und benötigt zwingend Phantomspeisung.

Wie befestige ich das Mikrofon an einem Instrument?

Verwenden Sie den mitgelieferten Halteclip und bringen Sie diesen fest am Instrument an, z.B. am Schallbecher oder an der Zarge.

Ist das Mikrofon wasserfest?

Nein, es ist nicht wasserfest. Vermeiden Sie Feuchtigkeit und setzen Sie es keinen extremen Bedingungen aus.

Kann ich das Mikrofon auch für Sprache verwenden?

Ja, das Mikrofon eignet sich auch für Sprache, insbesondere bei Vorträgen oder Moderationen.

Welche Richtcharakteristik hat das E 908 T-EW?

Es hat eine Nierencharakteristik, die seitliche Geräusche reduziert und den Klang direkt vor dem Mikrofon bevorzugt.

Wie reinige ich das Mikrofon?

Reinigen Sie die Außenseite mit einem feuchten, fusselfreien Tuch. Tauchen Sie das Mikrofon nie in Wasser.

Welches Zubehör ist im Lieferumfang enthalten?

Im Lieferumfang sind das Mikrofon, ein Halteclip, ein Windschutz und ein Kabel (1,5 m mit XLR-Stecker) enthalten.

Wie ist die Frequenzgangcharakteristik?

Der Frequenzgang reicht von 40 Hz bis 20 kHz, geeignet für Instrumente und Sprache.

Kann ich Ersatzteile wie den Clip nachkaufen?

Ja, Ersatzclips und Windschutze sind über den Sennheiser-Fachhandel erhältlich.

BEDIENUNGSANLEITUNG E 908 T-EW SENNHEISER

e 908 D e 908 B e 908 B ew

- Mikrofon e 908 D • Mikrofon e 908 B • Mikrofon e 908 B ew

- Mikrofonspeiseadapter MZA 900 P

- Mikrofonspeiseadapter MZA 900 P

• Mikrofonklammer MZH 908 D

• Mikrofonklammer MZH 908 B

• Mikrofonklammer MZH 908 B

• Tasche • Tasche • Tasche

• Kurzanleitung • Kurzanleitung • Kurzanleitung

- Sicherheitshinweise • Sicherheitshinweise • Sicherheitshinweise

Produktübersicht

e 908 D e 908 B / e 908 B ew

1. Mikrofonkapsel
2. Mikrofonklammer MZH 908 D
3. Schwanenhals
4. XLR-3-Buchse

5. Rändelschraube

6. Mikrofonkapsel

7. Mikrofonklammer MZH 908 B
8. Schwanenhals
9. e 908 B: XLR-3-Buchse e 908 B ew: 3,5 mm Miniklinkenstecker

Installation

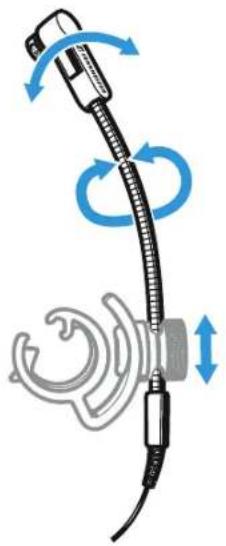

Mikrofon montieren

Biegen Sie vorsichtig den flexiblen Schwanenhals.

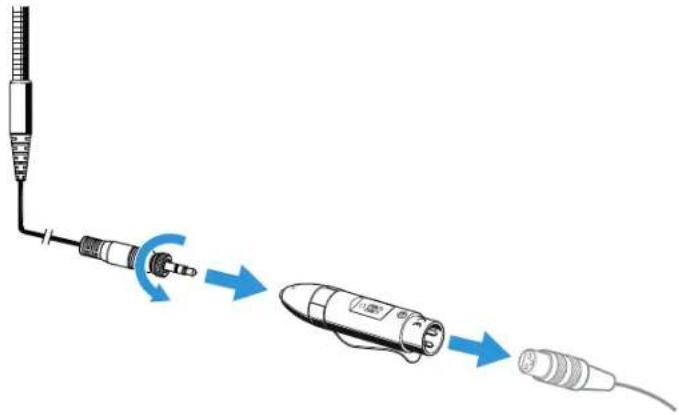

Mikrofon anschließen

Stecken Sie den 3,5 mm Miniklinkenstecker in die 3,5-mm-Klinkenbuchse des Phantomspeise-Adapters MZA 900 P (beim e 908 B und e 908 D im Lieferumfang enthalten).
▷ Schrauben Sie die Überwurfmutter fest.
Stecken Sie das XLR-Kabel in den XLR-Ausgang des Phantomspeise-Adapters MZA 900 P.

Windschutz verwenden

▷ Setzen Sie den Windschutz MZW 908 (optionales Zubehör) auf.

Mikrofon e 908 B/e 908 B ew an einem Blasinstrument platzieren

Befestigen Sie das Mikrofon mithilfe der Mikrofonklammer MZH 908 B am Schalltrichter des Instruments.
▷ Beachten Sie unbedingt folgende Hinweise:

Position Klangresultat Anmerkung
A reduzierte Nebengeräusche Ausrichtung direkt auf den Schalltrichter
B klarer, kraftvoller Sound
C ausgeglichener, natürlicher Sound	Ausrichtung teilweise in den Schalltrichter, teilweise auf den Instrumentenkörper

Mikrofon e 908 D an einer Trommel platzieren

Befestigen Sie die Mikrofonklammer auf dem Spannreifen der Trommel, indem Sie zuerst den oberen Schnapper auf den Spannreifen setzen und danach die Mikrofonklammer unten einrasten.
▷ Lösen Sie leicht die Rändelschraube.
▶ Führen Sie den Schwanenhals seitlich in eine der zwei Aussparungen.
Ziehen Sie die Rändelschraube wieder fest.
▷ Beachten Sie unbedingt folgende Hinweise:

Position Klangresultat Anmerkung
D viel Grundtonwenig Obertöne	Positionierung an der Trommel: 3 – 5cm über dem Fell, Ausrichtung zur Fellmitte. Das Verhältnis von Grundton zu Obertönen lässt sich mit dem Winkel einstellen.Die ausgewogensten Ergebnisse erzielt man unter einem 30 – 60° Winkel
E wenig Grundtonviel Obertöne
F ausgeprägter Nahbesprechungseffekt	Optional: tangentiale Positionierung des Schwanenhalses zur Verringerung des Abstandes zum Fell

DEF

Sie haben die Möglichkeit, zwei Mikrofone an der Schlagzeugklemme zu befestigen (z. B. bei der Tonabnahme von zwei Toms unter beengten Platzverhältnissen). Nutzen Sie dazu beide Aussparungen der Schlagzeugklammer.

Die vielfältigen Einstellmöglichkeiten der Mikrofonklammern MZH 908 D und MZH 908 B in Verbindung mit dem flexiblen Schwanenhals bieten Ihnen die Möglichkeit, das Mikrofon optimal an der Schallquelle zu positionieren.

Monitorlautsprecher platzieren

Positionieren Sie Ihre Monitorlautsprecher im Winkelbereich der größten Auslöschung (180°, vergleich „Polardiagramm“), um Rückkopplungen und Übersprechen zu vermeiden.

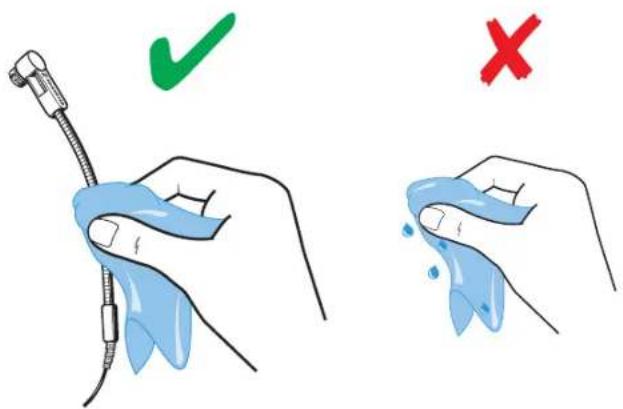

E 908 reinigen und pfl egen

VORSICHT

FLÜSSIGKEIT KANN DIE ELEKTRONIK DER PRODUKTE ZERSTÖREN!

Flüssigkeit kann in das Gehäuse der Produkte eindringen und einen Kurzschluss in der Elektronik verursachen.

▷ Halten Sie Flüssigkeiten jeder Art von den Produkten fern.
▷ Verwenden Sie auf keinen Fall Löse- oder Reinigungsmittel.
Trennen Sie gegebenenfalls die Produkte vom Stromnetz und entnehmen Sie gegebenenfalls Akkus und Batterien, bevor Sie mit der Reinigung beginnen.
Reinigen Sie alle Produkt ausschließlich mit einem weichen, trockenen/leicht feuchtem Tuch.

Wandlerprinzip dauerpolarisiertes Kondensatormikrofon
Übertragungsbereich 40 - 20.000 Hz
Richtcharakteristik Niere
Freifeld-Leerlauf-Übertragungsfaktor 4,0 mV/Pa
Nennimpedanz (bei 1 kHz) 100 Ω (symmetrisch)*
Min. Abschlussimpedanz 2 kΩ*
Max. Schalldruckpegel
e 908 B, e 908 D	35 dB(A)
e 908 B ew	30 dB(A)
Phantomspeisung 12 - 48 V*
Stecker
e 908 B, e 908 D	XLR-3*
e 908 B ew	3,5 mm-Klinke
Abmessungen ∅ 47 x 193 mm
Gewicht 140 g

* mit MZA 900 P (908 B/908 D); 908 B ew mit Direktanschluss an ew-Sender

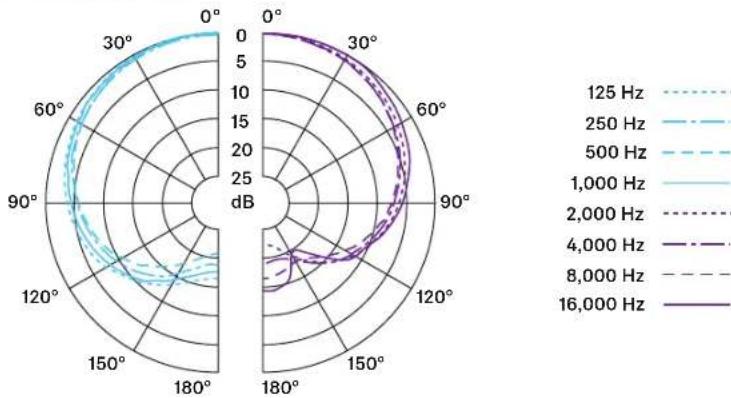

Polardiagramm

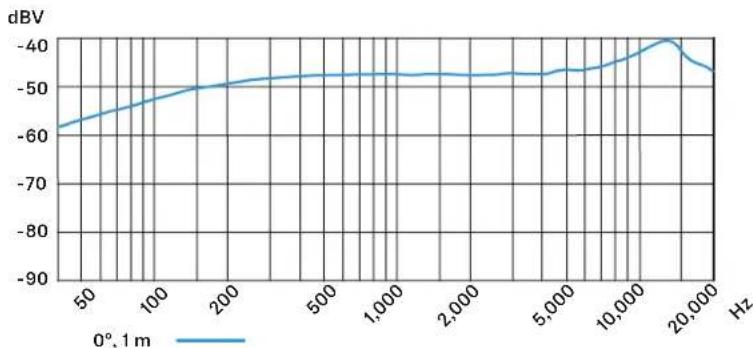

Frequenzgang

SENNHEISER

e 908 | 7/8

Anschlussbelegung

Übersicht der Anwendungen
Hauptanwendung
• Nebenanwendung
