BEDIENUNGSANLEITUNG Snom DECT repeater TIPTEL

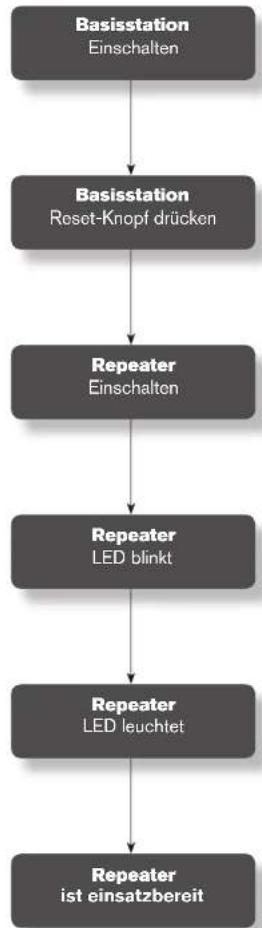

Automatische Registrierung

6

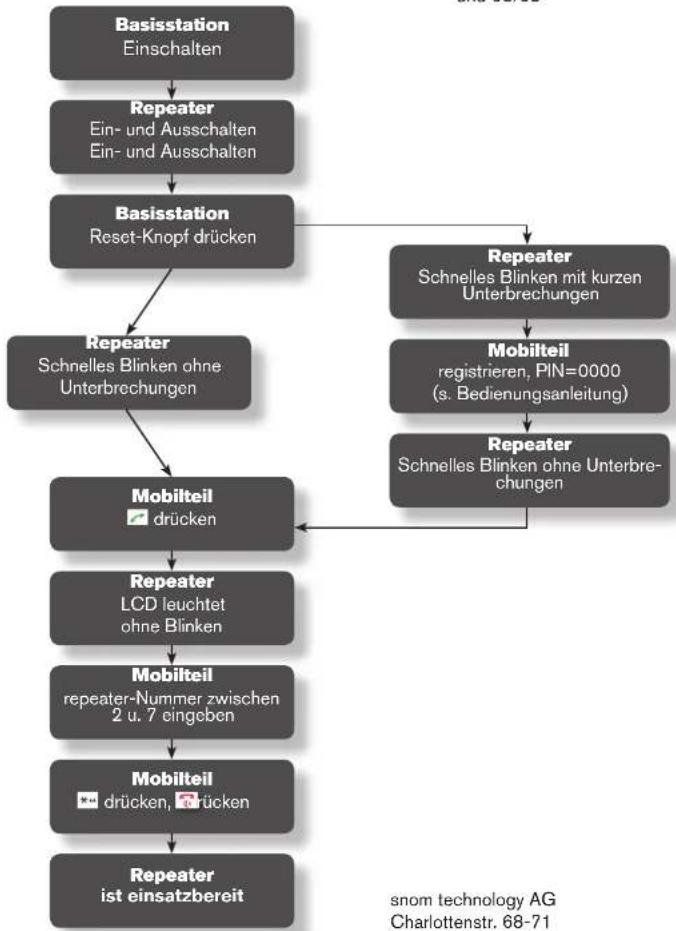

Manuelle Registrierung

7
CE
Europäische Richtlinien 91/263 und 93/68

snom

snom technology AG
Charlottenstr. 68-71
10117 Berlin
Germany
man_enomDECTrepeater_102_de

snom DECT repeater

Bedienungsanleitung

www.snom.com

Allgemeine Hinweise

Der snom DECT repeater erhöht die Reichweite Ihrer schnurlosen DECT-Telefone deutlich und ermöglicht eine bessere Funkabdeckung in schwierigen Umgebungen (Stahl, Stahlbeton, etc.).

Der snom DECT repeater verfügt über zwei inteme Antennen und kann so zur Verdopplung der effektiven Reichweite einer DECT Basis Station eingesetzt werden. Darüber hinaus garantiert ein Einsatz des snom DECT repeaters den reibungslosen Übergang vom Sende- und Empfangsbereich, nachfolgend Sendebereich genannt, der Basisstation zum Sendebereich des Repeaters und zurück ohne Qualitätsverluste.

An einer snom m3 Basisstation können bis zu sechs snom DECT repeater registriert werden. Dazu nutzen die Repeater eine neue, automatisierte Registrierungsmethode (plug-and-play), mit der sie immer die signalstärkste DECT-/GAP-Basisstation in ihrer Umgebung suchen.

Im Sendebereich des snow DECT repeaters können alle üblichen Funktionen der Mobilteile mit Ausnahme des Firmware-Updates und des zentralen Telefonbuchs genutzt werden.

Registrierung

Vor der Aufstellung des snom DECT repeaters muss das Gerät an der Basisstation des snom m3 registriert werden. Schematische Übersichten der Registrierungsprozesse finden Sie auf Seite 6 und 7.

Bitte beachten Sie: Falls der snom DECT repeater vorher an einer anderen Basisstation angeschlossen war, muss er zunächst zurückgesetzt werden:

1. Ziehen Sie den Netzstecker.

2. Schalten Sie das Gerät ein bis fünf Sekunden lang ein und ziehen Sie erneut den Netzstecker,

3. Schalten Sie das Gerät 25 bis 35 Sekunden lang ein und ziehen Sie erneut den Netzstecker. Das Gerätkann jetzt erneut automatisch registriert werden.

Automatische Registrierung

1. Vergewissern Sie sich, dass der snom DECT repeater ausgeschaltet ist (Netzschalter ziehen).
2. Versetzen Sie die Basisstation des DECT-Telefons, wie in dessen Bedienungsanleitung beschrieben, in den Registrierungsmodus. Beim snom m3 drücken Sie den RESET-Knopf an der Rückseite der Basisstation.

3. Schalten Sie den snom DECT repeater ein.

4. Die LED beginnt zu blinken. Sobald die LED zu blinken aufhört und weiterleuchtet, ist die Registrierung beendet und das Gerät bereit zur Benutzung.

5. Falls die LED nicht zu blinken aufhört, wiederholen Sie bitten die automatische Registrierung ab Schritt 1.

Manuelle Registrierung

Zur Registrierung benötigen Sie die Basisstation des schnurlosen Telefons, ein Mobilteil und den snow DECT repeater. Die Basisstation und das Mobilteil müssen betriebsbereit sein, bevor der snow DECT repeater an das Stromnetz angeschlossen wird.

Bitte beachten Sie: Wenn Sie mehr als einen Repeater anschliessen, müssen Sie jeden einzeln registrieren.

1. Versetzen Sie den Repeater in den Registrierungsmodus, indem Sie ihn 1 bis 5 Sekunden lang an das Stromnetz anschließen und dann den Netzstecker ziehen. Schließen Sie den Repeater erneut an das Stromnetz an. Die LED blinkt langsam.
2. Sie haben jetzt fünf Minuten Zeit, um die Registrierung durchzuführen. Falls sie innerhalb dieses Zeitraums nicht beendet wurde, beginnen Sie von vorn.
3. Versetzen Sie die Basisstation des DECT-Telefons, wie in dessen Bedienungsanleitung beschrieben, in den Registrierungsmodus. Beim snom m3 drücken Sie den RESET-Knopf an der Rückseite der Basisstation.

Die LED beginnt zu blinken. Wenn sie schnell, aber mit kurzen Unterbrechungen blinkt, fahren Sie mit Schritt 4 fort. Wenn die LED schnell und ununterbrochen blinkt, überspringen Sie Schritt 4 und tahun Sie mit Schritt 5 fort.

1. Registrierung des Mobilteils: Falls der Zugangscode (PIN beim m3) geändert wurde, muss er auf „0000“ zurückgesetzt werden. Das Mobilteil muss neu registriert werden, selbst wenn es bereits an der Basisstation registriert war. Die LED blinkt jetzt schnell und ununterbrochen.
2. Repeater-Nummer zuteilen

Zur Verfügung stehen die Nummern 2 bis 7. Jede Nummer darf nur einmal vergeben werden, wenn Sie mehr als einen Repeater anschließen. Diese Nummern haben nichts mit den Durchwahlen der Mobilteile zu tun.

Drücken Sie auf die Taste des Mobilteils; die LED hört auf zu blinken.

Drücken Sie auf eine Nummer von 2 bis 7. Wenn der Repeater die Nummer akzeptiert, blinkt die LED entsprechend oft. Drücken Sie nacheinander die Tasten ✦ und √ um die Registrierung zu bestätigen.
6. Der Repeater wird jetzt automatisch neu gestartet. Die LED geht zwei Sekunden lang aus, blinkt dann kurz und bleibt anschließend erleuchtet. Der Repeater ist jetzt an der Basisstation registriert und kann vom Netz getrennt und zum vorgesehenen Aufstellungsort gebracht werden.

Aufstellung

Das Gerät ist nur für den Gebrauch im Innenbereich!

Alle Repeater müssen, wie in den Abbildungen dargestellt, innerhalb des Sendebereichs der Basisstation installiert worden.

Der Sendebereich ist dreidimensional, reicht also auch nach oben und unten in die darüber- bzw. darunterliegenden Stockwerke. Um ohne Empfangsunterbrechung vom Sendebereich eines Gerätes in das des nächsten Gerätes gehen zu können, müssen die Geräte so aufgestellt werden, dass sich die Sendebereiche der Basisstation und der snom DECT repeater überlappen:

Die Mobilteile wechseln automatisch von Gerät zu Gerät, ohne dass Sie es beim Telefonieren merken.

Den günstigsten Aufstellungsort finden

Bitte beachten Sie folgende Hinweise:

1. Wählen Sie möglichst eine erhöhte Position.
2. Falls Sie mehrere Repeater anschließen, muss der Abstand zwischen ihnen mindestens 10 m betragen.

3. Hindernisse wie dicke Wänder, Heizkörper, usw. können die Verbindung behindem bzw. den Sendebereich verringem.

4. Elektrogeräte wie Mikrowellen, Computer, Fernseher, Hi-Fi-Anlagen usw. können die Verbindung stören.

Stellen Sie den Repeater an den vorgesehenen Platz und schließen Sie ihn ans Stromnetz an. Die LED muss durchgehend leuchten. Falls sie blinkt, ist die Entfernung von der Basisstation zu groß.

Stellen Sie eine Telefonverbindung her und prüfen Sie die Empfangsqualität. Um eine möglichst große Reichweite zu erzielen, sollte der Repeater am äußeren Rand des „guten“ Empfangsbereichs platiziert werden. Probieren Sie verschiedene Aufstellungsorte aus.

Prüfton

Der Prüfton zeigt, ob das Mobilteil im Sendebereich des Repeaters funktioniert. Der Ton ist im eingeschalteten Mobilteil zu hören, solange es mit dem Repeater verbunden ist.

Den Prüfton ein- und ausschalten

1. Ziehen Sie den Netzstecker des Repeaters,
2. Schalten Sie den Repeater eine bis fünf Sekunden lang ein; ziehen Sie den Netzstecker erneut.
3. Schalten Sie den Repeater erneut ein. Die LED blinkt langsam. Ziehen Sie den Netzstecker.
4. Schalten Sie den Repeater erneut ein. Der Prüfton ist jetzt ein- oder ausgeschaltet.

Reinigung

Reinigen Sie den Repeater mit einem feuchten oder antistatischen Tuch. Benutzen Sie zur Reinigung keine Flüssigkeiten, Reinigungsmittel, nasse oder trockene Tücher.

Dieses Gerät unterliegt der europäischen Richtlinie 2002/96/EG und darf nicht im Hausmüll entsorgt werden.

Die getrennte Sammlung uns sachgemäße Entsorgung von Elektro- und Elektronikgeräten dienen der Vermeidung von Umwelt- und Gesundheitsschäden sowie der umsichtigen undrationellen Verwendung und Wiederverwendung von Reassourcen.

Wenn Sie nicht wissen, wo Sie Ihr Altgerät entsorgen können, wenden Sie sich bitte an Ihre Kommune, Ihren örtlichen Müllenserger oder Ihren Fachhändler.
