BEDIENUNGSANLEITUNG 14mm 3.1 VDSLR Walimex

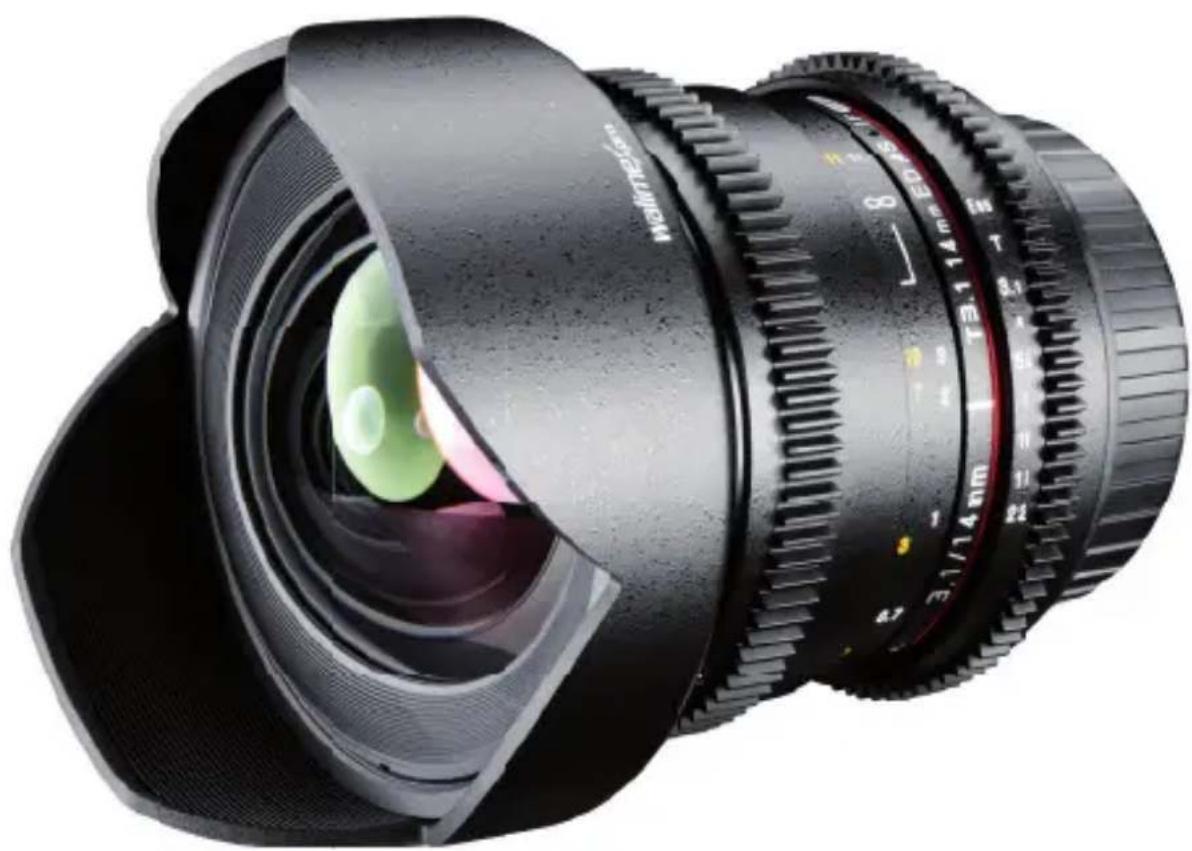

14 mm / 3,1 Foto & Video Objektiv VDSLR

14 mm / 3.1 Foto & Video Lens VDSLR

1. Wichtige Sicherheitsinformation....5
2. Bezeichnung der Komponenten....6
3. Montage und Demontage 7
4. Fokussierung....7
5. Einstellen der Helligkeit....7
6. Kameraeinstellungen....8
7. Technische Daten....11
8. Pflege und Instandhaltung....12
9. Fehlerbehebung 12

EN

Contents

D Gebrauchsanleitung

Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude und Erfolg mit Ihrem neuen Objektiv.

Die Vorteile im Überblick:

1. 35 mm Vollbildgröße.
2. Optische Abbildungsfehler werden mit Hilfe der leistungsfähigen glasgepressten ASP-Linse und der Hybrid-ASP-Linse ausgeglichen.
3. Bei vollständig geöffneter Blende erzeugt das Objektiv Bilder mit hoher Auflösung und hohem Kontrast in der Mitte der Linse sowie auch in den Außenbereichen.
4. Die Gegenlichtblende und die UMC-Beschichtung (Ultra-Multi-Coating) verhindern Blendeflecken und Geisterbilder.
5. Lange Haltbarkeit und sehr stabiler Aluminiumkörper.
6. Flüssige Übergänge bei der Schärfeneinstellung unter Verwendung einer Schärfeziehvorrichtung, da das Objektiv über einen Mechanismus verfügt, der sowohl die Scharfstellung als auch die Blendenöffnung regelt.

Abbildungen und technische Daten können abweichen.

!

■ Lesen Sie diese Gebrauchsanleitung sorgfältig durch, bevor Sie Ihr neues Gerät das erste Mal benutzen. Sie enthält alles, was Sie wissen müssen, damit Sie Personen- und Sachschäden vermeiden.
■ Beachten Sie alle Sicherheitshinweise in dieser Gebrauchsanleitung sorgfältig.
■ Bewahren Sie diese Gebrauchsanleitung sorgfältig auf. Geben Sie diese Gebrauchsanleitung an den neuen Besitzer weiter, wenn Sie das Gerät verkaufen oder anderweitig überlassen.

Kennzeichnungen in dieser Gebrauchsanleitung

Kennzeichnung	Bedeutung
⚠️WARNUNG	Macht Sie auf eine gefährliche Situation aufmerksam, die eine schwere Verletzung oder den Tod nach sich ziehen kann, wenn sie nicht vermieden wird.
⚠️VORSICHT	Macht Sie auf eine gefährliche Situation aufmerksam, die eine leichte bis mittelschwere Verletzung nach sich ziehen kann, wenn sie nicht vermieden wird.

1. Wichtige Sicherheitsinformation

WARNING

Brandgefahr

Legen Sie das Objektiv nie offen auf brennbare Flächen – Brandgefahr. Verschließen Sie es immer mit den entsprechenden Objektivdeckeln.

WARNING

Schädigung der Augen

Sehen Sie mit dem Objektiv nicht in die direkte Sonne. Verletzungsgefahr für die Augen.

VORSICHT

■ Bitte benutzen und lagern Sie dieses Produkt nicht in der Nähe von Geräten, die Hitze erzeugen, z.B. Heizgeräte, Thermoregulatoren, Öfen, etc.
■ Bitte lagern Sie das Objektiv nicht an Plätzen mit starken Temperaturschwankungen.
■ Berühren Sie die Oberfläche des Objektivs nicht mit den Händen und vermeiden Sie den Kontakt mit scharfen Gegenständen.
■ Lassen Sie das Objektiv nicht fallen.

■ Vermeiden Sie Spritzwasser und den direkten bzw. indirekten Kontakt mit Wasser.
■ Montieren Sie das Objektiv korrekt an der Kamera und stellen Sie sicher, dass das Objektiv fest sitzt; sonst ist das Objektiv möglicherweise nicht entferntbar oder könnte sich lockern und zu einem Schaden führen.
■ Verwenden Sie zum Entfernen von Fremdkörpern auf der Linse ausschließlich einen speziellen Objektivreinigungssatz.

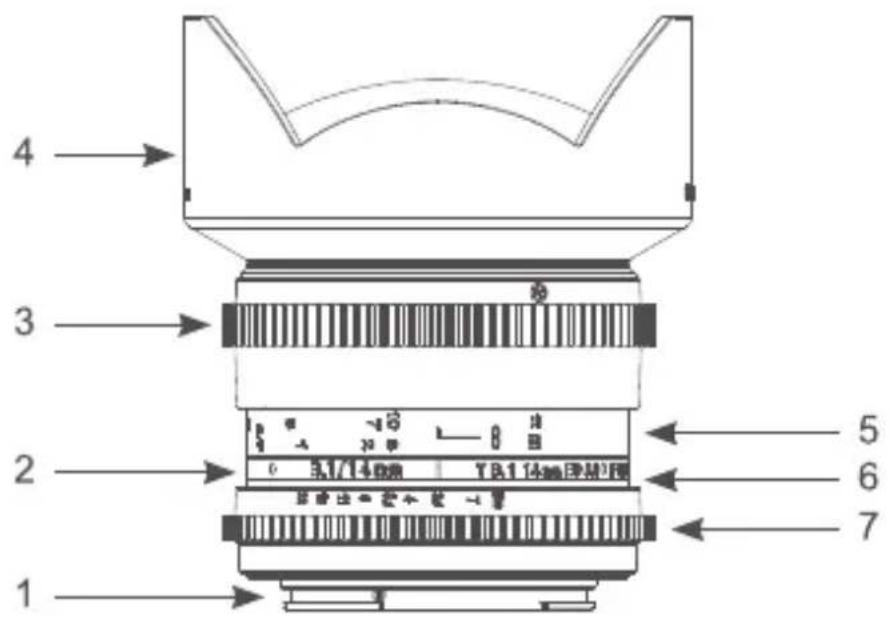

2. Bezeichnung der Komponenten

1 Kameraanschluss
2 Markierung Entfernungsskala
3 Scharfstellungsmechanismus
4 Gegenlichtblende
5 Fokusring mit Entfernungsskala
6 Punktring
7 Stellring zur Einstellung der Blendenöffnung

3. Montage und Demontage

Montage:

Halten Sie das Objektiv vorsichtig an der Gegenlichtblende fest, richten Sie den Referenzpunkt bzw. die Referenzlinie des Objektivs am kameraseitigen Befestigungspunkt aus, schieben Sie das Objektiv in dieser Position auf die Kamera und drehen Sie es vorsichtig um 90 Grad im Uhrzeigersinn (von vorn betrachtet), bis Sie ein Klickgeräusch hören.

Demontage:

Halten Sie das Objektiv vorsichtig an der Gegenlichtblende fest, drücken Sie an der Kamera die Taste zur Objektivfreigabe und drehen Sie das Objektiv gegen den Uhrzeigersinn, um es von der Kamera zu lösen.

4. Fokussierung

Da es sich um ein manuelles Objektiv (MF-Objektiv) handelt, erfolgt durch Drehen des Fokussierungsringes, die Fokusierung.

Wenn Sie ein Objekt aus weiter Entfernung fokussieren möchten, drehen Sie den Fokussierungsring von ∞ zu 0.28 und fokussieren das deutlichste Objekt entweder mit Hilfe des Anzeigesignals auf der Kamera oder indem Sie es manuell überprüfen.

Wenn Sie ein Objekt aus naher Entfernung fokussieren möchten, drehen Sie den Fokussierungsring von 0.28 zu ∞ und fokussieren das deutlichste Objekt entweder mit Hilfe des Anzeigesignals auf der Kamera oder indem Sie es manuell überprüfen.

5. Einstellen der Helligkeit

Stellen Sie die gewünschte Helligkeit durch Drehen des Stellrings zur Einstellung der Blendenöffnung ein.

Sie können eine T-Nummer zwischen 3.1 und 22 wählen.

(Die Blendenöffnung befindet sich nicht an einem konkreten Punkt, da sie sich kontinuierlich und stufenlos einstellen lässt.)

6. Kameraeinstellungen

Bei manchen Kameras müssen vor Einsatz des Objektivs spezielle Einstellungen vorgenommen werden.

Bitte nehmen Sie ggf. die nachfolgend aufgeführten Einstellungen vor.

Nikon

1. Stellen Sie für die Videoaufnahme den Modus M oder A ein.
2. Stellen Sie die Belichtung mit Hilfe der Belichtungskorrekturstufen +5 bis -5 ein.

Einige Nikon Kameras können nur auslösen, indem Sie die Blende am Objektiv auf 22 stellen. Die gewünschte Blendeneinstellung kann anschließend an der Kamera vorgenommen werden.

(Die oben beschriebene Vorgehensweise gilt für das Gerät D7000. Je nach Modell oder Menüversion können die Einstellungen für die Kamera und das Menü von den hier beschriebenen Einstellungen abweichen; lesen Sie sich daher die Gebrauchsanweisung der Kamera durch oder wenden Sie sich an den Hersteller der Kamera, um genauere Informationen zu erhalten.)

Dieses Zeichen bedeutet, dass Ihr Gerät die Sicherheitsanforderungen aller anwendbaren EU-Richtlinien erfüllt.

Entsorgung und Umweltschutz

Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich Verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende Ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Mit der Wiederverwertung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten/Batterien leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

Sony α

Stellen Sie für die Videoaufnahme den Modus A, S, P oder M ein.

(Die oben beschriebene Vorgehensweise gilt für das Gerät A580. Je nach Modell oder Menüversion können die Einstellungen für die Kamera und das Menü von den hier beschriebenen Einstellungen abweichen; lesen Sie sich daher die Gebrauchsanweisung der Kamera durch oder wenden Sie sich an den Hersteller der Kamera, um genauere Informationen zu erhalten.)

Sony E

1. Stellen Sie für die Videoaufnahme den Modus A, S, P oder M ein.
2. Stellen Sie die Belichtung mit Hilfe des Drehknopfs an der Rückseite der Kamera ein.

(Die oben beschriebene Vorgehensweise gilt für das Gerät NEX-5. Je nach Modell oder Menüversion können die Einstellungen für die Kamera und das Menü von den hier beschriebenen Einstellungen abweichen; lesen Sie sich daher die Gebrauchsanweisung der Kamera durch oder wenden Sie sich an den Hersteller der Kamera, um genauere Informationen zu erhalten.)

Canon

1. Stellen Sie zur Videoaufnahme den Modus Av, Tv, P, CA, □ oder M ein.
2. Beachten Sie bitte, dass die Geschwindigkeit zum Öffnen und Schließen der Blende auf einen Mindestwert von 1/30 begrenzt ist.

(Die oben beschriebene Vorgehensweise gilt für Geräte des Typs 5D MARKII. Je nach Modell oder Menüversion können die Einstellungen für die Kamera und das Menü von den hier beschriebenen Einstellungen abweichen; lesen Sie sich daher die Gebrauchsanweisung der Kamera durch oder wenden Sie sich an den Hersteller der Kamera, um genauere Informationen zu erhalten.)

Samsung NX

1. Stellen Sie für die Videoaufnahme den Modus A, M oder ein.
2. Beachten Sie bitte, dass die Geschwindigkeit zum Öffnen und Schließen der Blende auf einen Mindestwert von 1/30 begrenzt ist.

(Die oben beschriebene Vorgehensweise gilt für Geräte des Typs NX 200. Je nach Modell oder Menüversion können die Einstellungen für die Kamera und das Menü von den hier beschriebenen Einstellungen abweichen; lesen Sie sich daher die Gebrauchsanweisung der Kamera durch oder wenden Sie sich an den Hersteller der Kamera, um genauere Informationen zu erhalten.)

4/3 FT

1. Stellen Sie für die Videoaufnahme den Modus ☐, P, A oder M ein.
2. Beachten Sie bitte, dass die Geschwindigkeit zum Öffnen und Schließen der Blende auf einen Mindestwert von 1/30 begrenzt ist.

(Die oben beschriebene Vorgehensweise gilt für Geräte des Typs E-5. Je nach Modell oder Menüversion können die Einstellungen für die Kamera und das Menü von den hier beschriebenen Einstellungen abweichen; lesen Sie sich daher die Gebrauchsanweisung der Kamera durch oder wenden Sie sich an den Hersteller der Kamera, um genauere Informationen zu erhalten.)

1. Technische Daten

Brennweite	14 mm
Max. Blendenöffnung	T3.1 bis T22
Negativgröße	24 × 36 mm
	35 mm	115,7° (diagonal)
Bildwinkel	APS-C (1:1,5x)	93,9° (diagonal)
	APS-C (1:1,6x)	89,9° (diagonal)
	4/3"	76,24° (diagonal)
Fokussierbereich	∞ bis 0,28 m
Filteranschluss	Nicht vorhanden
Anzahl Elemente	14 Elemente
Anzahl Gruppen	10 Gruppen
Größe	Nikon	93,6 mm X ∅ 87 mm
	Sony α	95,6 mm X ∅ 87 mm
	Sony E	122,1 mm X ∅ 87 mm
	Canon	96,1 mm X ∅ 87 mm
	4/3	101,4 mm X ∅ 87 mm
	Samsung NX	114,6 mm X ∅ 87 mm
	Nikon	605 g
	Sony α	614 g
Gewicht	Sony E	620 g
	Canon	638 g
	4/3	643 g
	Samsung NX	642 g

8. Pflege und Instandhaltung

Das Objektiv sollte bei Nichtgebrauch verschlossen bleiben. Zur Reinigung verwenden Sie ein Mikrofasertuch, um Kratzer zu vermeiden. Bei Nichtgebrauch bewahren Sie Ihr Objektiv an einem kühlen, trockenen Ort auf.

9. Fehlerbehebung

Störung	Das Objektiv lässt sich nicht an der Kamera befestigen.
Ursache	Der Referenzpunkt des Objektivs ist nicht am kameraseitigen Referenzpunkt ausgerichtet.
Behebung	Richten Sie den Referenzpunkt des Objektivs am kamera-seitigen Referenzpunkt aus.
Störung	Das Objektiv lässt sich nicht von der Kamera lösen.
Ursache	Das Objektiv wurde zum Lösen in die falsche Richtung gedreht. Wenn Sie das Objektiv drehen, während Sie die Kamera festhalten, kann es zur Beschädigung des Objektivs kommen.
Behebung	Drücken Sie leicht auf die Kamerataste zur Objektivfreigabe und drehen Sie das Objektiv in der auf der Kamera angegebenen Richtung vorsichtig bis zu den Referenzpunkten zum Befestigen/Lösen und ziehen Sie das Objektiv von der Kamera ab.
Störung	Nikon Kamera löst nicht aus
Ursache	Im Display erschein EE, Kamera löst nicht aus.
Behebung	Stellen Sie den Blendenring am Objektiv auf 22.Die gewünschte Blendestärke kann an der Kamera eingestellt werden.
Störung	Die Bildaufnahme ist zu dunkel.
Ursache	Fehlerhafte Fokussierung. Blendengeschwindigkeit zu gering oder Erschütterung der Kamera.
Behebung	Stellen Sie das Motiv durch Drehen des Fokusrings mit Hilfe der Leuchtanzeige in der Kamera oder aber per Sichtprüfung das zu fotografierende Objekt scharf, bis es klar und deutlich erkennbar ist. Drücken Sie dann auf den Auslöser.Nachdem Sie eine Blendengeschwindigkeit von mindestens 1/125 s ausgewählt haben, bringen Sie die Kamera in eine stabile Position und starten Sie die Bildaufnahme.
Störung	Die automatische Scharfstellung funktioniert nicht richtig.
Ursache	Das Objektiv ist nur für die manuelle Scharfstellung ausgelegt und verfügt über keine Autofokussierung.
Behebung	Stellen Sie das zu fotografierende Objekt durch Drehen des Fokusrings scharf.
Störung	Die Bildaufnahmen sind zu dunkel oder zu hell.
Ursache	Die Belichtung ist falsch eingestellt.
Behebung	Stellen Sie die Blendenöffnung mit Hilfe des entsprechen-den Stellrings richtig ein.
Störung	Das Kamerablitzlicht löst nicht synchron mit der Kamera aus.
Ursache	Möglicherweise ist das Objektiv zur manuellen Scharfstel-lung nicht mit der Kamera kompatibel.
Behebung	Informationen dazu finden Sie in der Gebrauchsanweisung der Kamera.
Störung	Es ist keine Suchanzeige oder kein Display zu sehen.
Ursache	Das Objektiv verfügt nicht über elektronische Anschlüsse und kann daher auch nicht mit der Kamera kommunizieren.
Behebung	Dies beeinträchtigt die Bildaufnahme jedoch nicht.
Störung	Das Objektiv lässt sich nicht an anderen Kameras befestigen.
Ursache	Das Objektiv ist für eine bestimmte Anschlussart ausgelegt.
Behebung	Kaufen Sie sich zur Verwendung dieses Objektivs bitte eine entsprechende Kamera.
Störung	Sie möchten unseren 2X- oder 1.4X-Konverter befestigen.
Ursache	Unser Konverter ist ausschließlich für T-Anschlüsse (M42-Gewinde) ausgelegt.Er ist daher nicht mit dem Objektiv VDSLR kompatibel.
Behebung	Sie können jeweils die Anschlusskonverter der entsprechenden Hersteller verwenden. Eine automatische Scharfstellung wird jedoch nicht möglich sein.

AS: Asphärische Linse (GAS: Glas Asphärisch, HAS: Hybrid Asphärisch)

UMC: Ultra Multi Coating (Ultra-Mehrfachvergütung)

IF: Innenfokussierung
