Columa 250 Set L - Lautsprecher Teufel - Kostenlose Bedienungsanleitung

Produkttyp	Lautsprecher-Set (Standlautsprecher)
Modell	Columa 250 Set L
Marke	Teufel
Farbe	Schwarz
Treibersystem	2-Wege-Bassreflex
Leistung (RMS)	200 Watt
Impedanz	4-8 Ohm
Frequenzgang	32 Hz - 20 kHz
Maße (B x H x T)	200 x 1000 x 300 mm
Gewicht pro Lautsprecher	ca. 22 kg
Lieferumfang	2 Lautsprecher, Bedienungsanleitung
Stromversorgung	Passiv (keine eigene Stromversorgung)
Anschlüsse	Schraubklemmen
Reinigung	Mit einem weichen, trockenen Tuch abstauben
Sicherheitshinweis	Auf standsichere Aufstellung achten
Ersatzteile/Reparatur	Ersatzteile über Teufel Kundendienst beziehbar
Garantie	2 Jahre gesetzlich, erweiterbar

Häufig gestellte Fragen - Columa 250 Set L Teufel

Welchen Verstärker empfehlen Sie für die Columa 250 Set L?

Wir empfehlen einen Verstärker mit einer Leistung von 50-150 Watt pro Kanal bei 4-8 Ohm Impedanz. Achten Sie auf eine ausreichende Dämpfungsfaktor für optimale Kontrolle.

Kann ich die Lautsprecher als Surround-Lautsprecher verwenden?

Ja, die Columa 250 eignen sich aufgrund ihrer präzisen Abstrahlung hervorragend als Front- oder Surround-Lautsprecher in einem Heimkino.

Wie schließe ich die Lautsprecher an?

Verwenden Sie hochwertige Lautsprecherkabel und schließen Sie diese an die Schraubklemmen auf der Rückseite an. Achten Sie auf korrekte Polung (+/-).

Welche Raumgröße ist ideal für diese Lautsprecher?

Die Columa 250 entfalten ihr volles Potenzial in Räumen ab 20 m². Sie benötigen ausreichend Abstand zur Wand für einen klaren Bass.

Wie reinige ich die Lautsprecher?

Wischen Sie das Gehäuse mit einem weichen, trockenen Tuch ab. Verwenden Sie keine aggressiven Reinigungsmittel. Die Membranen nicht berühren.

Sind die Lautsprecher bi-wiring-fähig?

Nein, die Columa 250 besitzen nur ein Paar Schraubklemmen. Bi-Wiring ist nicht vorgesehen. Verwenden Sie Brücken bei Bedarf.

Wie schwer sind die Lautsprecher?

Jeder Lautsprecher wiegt ca. 22 kg. Stellen Sie sicher, dass der Untergrund stabil ist und die Aufstellung sicher erfolgt.

Kann ich die Lautsprecher auf Regale stellen?

Die Lautsprecher sind für den Standbetrieb konzipiert. Stellen Sie sie auf feste, ebene Flächen. Verwenden Sie Spikes zur Entkopplung.

Wie lange ist die Garantie?

Die gesetzliche Garantie beträgt 2 Jahre. Eine erweiterte Garantie ist gegen Aufpreis bei Teufel erhältlich. Bewahren Sie den Kaufbeleg auf.

Was tun bei einem Defekt?

Kontaktieren Sie den Teufel Kundendienst. Reparaturen sollten nur von autorisierten Servicepartnern durchgeführt werden. Ersatzteile sind verfügbar.

BEDIENUNGSANLEITUNG Columa 250 Set L Teufel

Technische Beschreibung und Bedienungsanleitung

Allgemeine Hinweise & Informationen

Bestimmungsgemäßer Gebrauch

Verwenden Sie den Lautsprecher ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind. Der Lautsprecher ist zum Einsatz im privaten Bereich bestimmt.

Bevor Sie den Lautsprecher in Betrieb nehmen, lesen Sie bitte zuerst die Sicherheitshinweise und die Bedienungsanleitung aufmerksam durch. Nur so können Sie

alle Funktionen sicher und zuverlässig nutzen. Heben Sie die Bedienungsanleitung gut auf und übergeben Sie sie auch an einen möglichen Nachbesitzer.

Zur Kenntnisnahme

Die Informationen in diesem Dokument können sich ohne vorherige Ankündigung ändern und stellen keinerlei Verpflichtung seitens der Lautsprecher Teufel GmbH dar. Ohne vorherige schriftliche Genehmigung der Lautsprecher Teufel GmbH darf kein Teil dieser Bedienungsanleitung vervielfältigt, in irgendeiner Form oder auf irgendeine Weise elektronisch, mechanisch, durch Fotokopien oder durch Aufzeichnungen übertragen werden.

Originalverpackung

Falls Sie das achtwöchige Rückgaberecht in Anspruch nehmen wollen, müssen wir Sie bitten, die Verpackung unbedingt aufzubewahren. Wir können das Gerät nur MIT ORIGINAL-VERPACKUNG zurücknehmen. Leerkartons sind nicht erhältlich!

Reklamation

Im Falle einer Reklamation benötigen wir zur Bearbeitung unbedingt Ihre Rechnungsnummer sowie die Seriennummer bzw. Losnummer. Die Seriennummer ist auf der Rückseite des Gerätes zu finden.

Vielen Dank für Ihre Unterstützung!

Kontakt

Bei Fragen, Anregungen oder Kritik wenden Sie sich bitte an unseren Service:

Lautsprecher Teufel GmbH

Gewerbehof Bülowbogen

Bülowstraße 66

E-Mail: [e-mail]

www.teufel.de / www.teufelaudio.com

Lieferumfang und Technische Daten

Lieferumfang 1 Lautsprecher C	L 250 C mit Tischfuß
Abmessungen (B x H x T) inkl. Tischfuß	50 cm x 15,7 cm x 9 cm
Gewicht 2,0 kg
Nennimpedanz 4 - 8 Ohm

Technische Änderungen vorbehalten!

Weitere technische Daten erhalten Sie auf unserer Webseite.

!

Prüfen Sie, ob die Lieferung vollständig und unbeschädigt ist. Bei Schäden, den Artikel nicht in Betrieb nehmen, sondern unseren Service kontaktieren.

Dieses Produkt entspricht den Richtlinien des Rates der Europäischen Gemeinschaft 2004/108/EC und 2006/95/EC

Signalsymbole

Folgende Signalsymbole finden Sie in dieser Anleitung:

Gefahr = Hohes Risiko! Missachtung der Warnung kann Schaden für Leib und Leben verursachen.

Achtung = Mittleres Risiko! Missachtung der Warnung kann einen Sachschaden verursachen.

! = Geringes Risiko! Sachverhalte, die beim Umgang mit dem Gerät beachtet werden sollten.

Gefahr für das Gehör!

Hohe Lautstärke kann zu Gehörschäden führen.

Speziell wenn ein Gerät eingeschaltet wird und auf

volle Lautstärke eingestellt ist, kann plötzlich ein sehr hoher Schalldruck entstehen. Neben organischen Schäden können dadurch auch psychologische Folgen auftreten. Besonders gefährdet sind Kinder und Haustiere.

• Stellen Sie den Lautstärkeregler Ihres Signalquellgeräts auf einen niedrigen Pegel ein.
• Halten Sie bei hohen Lautstärken immer einen gewissen Abstand zum Gerät und nie Ihre Ohren direkt an den Lautsprecher.
• Beugen Sie Gesundheitsschäden vor und vermeiden Sie dauerhaftes Hören mit hoher Lautstärke.

Gefahr Gefahren für Kinder!

Kinder können sich beim Spielen in der Verpackungsfolie verfangen und darin ersticken.

• Lassen Sie Kinder nicht mit dem Gerät und den Verpackungsfolien spielen. Es besteht Erstickungsgefahr.
• Achten Sie darauf, dass Kinder keine kleinen Teile aus dem Gerät entnehmen oder vom Gerät abziehen (z. B. Bedienknöpfe oder Steckeradapter). Sie könnten die Teile verschlucken und daran ersticken. Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen.

Gefahr Verletzungs-/Beschädigungsgefahr!

Ein mangelhafter Aufstellungsort kann Schäden verursachen.

• Verwenden Sie die Lautsprecher nicht unbefestigt in Fahrzeugen, an labilen Standorten, auf wackeligen Stativen oder Möbeln, an unterdimensionierten Halterungen etc. Die Lautsprecher könnten um- oder herunterfallen und Personenschäden verursachen oder selbst beschädigt werden.
• Stellen Sie die Lautsprecher so auf, dass sie nicht unbeabsichtigt umgestoßen werden können und die Kabel keine Stolperfallen bilden.
• Befolgen Sie sorgfältig die Montageanleitung.
• Sorgen Sie dafür, dass eine eventuelle Wandmontage fachmännisch durchgeführt wird.
• Vergewissern Sie sich bei einer Wandmontage der Tragfähigkeit der Wände.
• Stellen Sie die Lautsprecher nicht in der Nähe von Wärmequellen auf (z. B. Heizkörper, Öfen, sonstige wärmespendende Geräte, wie Verstärker etc.).

Achtung Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigung oder zum Brand führen.

• Stellen Sie keine offenen Brandquellen wie brennende Kerzen oder Ähnliches auf das Gerät.
• Sorgen Sie für ausreichende Lüftung.
• Setzen Sie das Gerät nicht der direkten Sonne aus.
• Verwenden Sie das Gerät nur in Innenräumen.
• Betreiben Sie das Gerät nicht in Feuchträumen, und schützen Sie es vor Tropf- und Spritzwasser. Achten Sie auch darauf, dass keine Vasen oder andere mit Flüssigkeit gefüllten Gefäße auf dem Gerät oder in dessen Nähe stehen, damit keine Flüssigkeit in das Gehäuse gelangt.

Auspacken, Aufstellen und Anschließen

Auspacken

- Öffnen Sie vorsichtig die Kartons, heben Sie die Lautsprecher mit den EPE-Schaumteilen vorsichtig heraus und entfernen Sie die Schaumteile, ohne in die Membranen zu fassen.

Aufstellen

Hinweis

Umfangreiche Hinweise zur korrekten Aufstellung finden Sie auf unserer Webseite.

• Wählen Sie einen stabilen, ebenen Untergrund. Der bereits montierte Tischfuß, sorgt für einen sicheren Stand des Lautsprechers und minimiert die Schwingungen.
• Sorgen Sie für eine trockene, staubfreie Umgebung.
• Vermeiden Sie die Nähe von Wärmequellen und direkte Sonneneinstrahlung.
• Verlegen Sie die Anschlusskabel so, dass sie keine Stolperfallen bilden.

- Stellen Sie keine schweren Gegenstände auf die Kabel oder die Lautsprecher.

Wandmontage

Alternativ zum Aufstellen auf den Tischfuß können Sie den Center-Lautsprecher auch unter Ihrem Fernseher direkt an die Wand hängen.

Schrauben Sie in diesem Fall den Tischfuß ab.

Speziell auf unsere Lautsprecher abgestimmtes Montagematerial (Kabel, Wandhalter und Resonanzdämpfer) erhalten Sie in unserem Webshop.

Gefahr Beschädigungsgefahr!

Unsachgemäße Montage kann Schäden verursachen.

• Sorgen Sie dafür, dass eine eventuelle Wandmontage fachmännisch durchgeführt wird.
• Stellen Sie vor dem Bohren der Löcher mit einem Metall-detektor sicher, dass sich keine Leitungen innerhalb des Bohrbereichs befinden.
• Verwenden Sie zur Befestigung nur geeignete Schrauben und Dübel. Vergewissern Sie sich der Tragfähigkeit der Wände.

- Hängen Sie den Center-Lautsprecher mithilfe der Schlüsselloch-Öffnungen an der Lautsprecher rückseite und der zuvor montierten Schrauben an der Wand auf.

- Diese Öffnungen können Sie auch zur Montage einer Wandhalterung benutzen, Passende Artikel hierfür finden Sie in unserem Webshop.

Entfernen der Schutzgitter

Die Schutzgitter sind durch Stifte und Buchsen an der Lautsprecherfront befestigt und sind leicht abnehmbar. Ohne Schutzgitter werden insbesondere hohe

Frequenzen klarer wiedergegeben. Greifen Sie zum Entfernen hinter die Schutzgitter und ziehen Sie diese langsam nach vorn ab.

Achtung Beschädigungsgefahr!

Achten Sie darauf, dass Sie nicht in die sehr empfindlichen Membranen fassen.

Anschließen

Gefahr Verletzungs-/Beschädigungsgefahr!

Verlegen Sie die Kabel so, dass sie keine Stolperfallen bilden.

1. Ziehen Sie den Netzstecker Ihres Verstärkers/AV-Receivers bzw. Mehrkanal-Aktiv-Subwoofers aus der Steckdose.
2. Verlegen Sie Lautsprecherkabel von Ihrem Verstärker/AV-Receiver bzw. Mehrkanal-Aktiv-Subwoofer zum Lautsprecher. Dieses Kabel sollte hochwertige Lautsprecher-Doppelitze mit gekennzeichneten Adern sein.

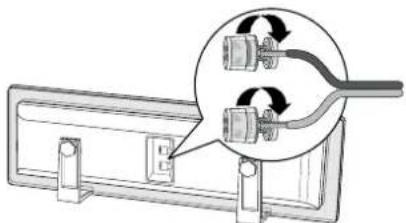

3. An der Rückseite des Lautsprechers befindet sich ein Anschlussterminal mit zwei Klemmen, an die Sie die Lautsprecherkabel anschließen müssen.
   Die Klemmen sind jeweils rot (+) und schwarz (-) markiert.

Achten Sie auf die korrekte Polung!

Verbinden Sie jeweils die Klemmen mit gleicher Farbe. Ansonsten leidet die Klangqualität.

Die Lautsprecheranschlüsse Ihres Verstärkers/AV-Receivers bzw. Mehrkanal-Aktiv-Subwoofers sollten ähnlich markiert sein. Die Adern der Lautsprecherkabel sind durch unterschiedliche Farben oder Formen gekennzeichnet.

1. Teilen Sie die Litze an beiden Enden auf etwa 30 mm und entfernen Sie jeweils ca. 10 mm der Isolierung.
2. Verdrehen Sie die abisolierten Litzenenden, damit kein Draht heraussteht. Ein Verzinnen ist nicht notwendig.

1. Drehen Sie die Anschlussklemme gegen den Uhrzeigersinn los. Führen Sie das abisierte Kabelende in das nun sichtbare Loch ein. Drehen Sie die Klemme im Uhrzeigersinn zu. Damit ist das Kabel festgeklemmt.
2. Schließen Sie das andere Kabelende an Ihren Verstärker/AV-Receiver bzw. Mehrkanal-Aktiv-Subwoofer an. Hinweise dazu sollten Sie in der Gebrauchsanleitung des Gerätes finden.
3. Stecken Sie den Netzstecker Ihres Verstärkers/AV-Receivers bzw. Mehrkanal-Aktiv-Subwoofers wieder in die Steckdose.

Trennfrequenz

Die optimale Trennfrequenz für diesen Lautsprecher beträgt 150 Hz. Stellen Sie diesen Wert an Ihrem Verstärker/AV-Receiver oder Ihrer DecoderStation ein.

Reinigen Sie den Lautsprecher regelmäßig mit einem weichen, leicht angefeuchteten Microfasertuch. Beachten Sie dabei bitte unbedingt die folgenden Hinweise:

• Verwenden Sie möglichst nur klares Wasser ohne Reinigungszusätze. Bei hartnäckigen Flecken können Sie mildes Seifenwasser verwenden.
• Sorgen Sie dafür, dass keine Flüssigkeit eindringt.

Achtung Beschädigungsgefahr!

Falsches Reinigungsmittel kann die empfindliche Gehäuseoberfläche beschädigen.

Verwenden Sie möglichst nur klares Wasser ohne Reinigungszusätze. Bei hartnäckigen Flecken können Sie mildes Seifenwasser verwenden.

Auf keinen Fall dürfen scharfe Reiniger, Spiritus, Verdünner, Benzin oder Ähnliches für die Reinigung verwendet werden.

Hilfe bei Störungen

Die folgenden Hinweise und weitere ausführliche Informationen auf unserer Webseite sollen Ihnen helfen, Störungen zu beseitigen. Sollte dies nicht gelingen, nehmen Sie bitte Kontakt mit unserer Hotline auf 030 / 300 9 300. Beachten Sie auch die Garantiehinweise.

Störung Mögliche Ursache Abhilfe
Die Wiedergabe ist verrauscht.	Grundsätzlich ist der Lautsprecher sehr rauscharm. Meist „entlarvt“ das im Hochtonbereich sehr gut auflösende Boxensystem die mangelhafte Qualität einer Signalquelle (z. B. von MP3-Dateien).	Sorgen Sie dafür, dass von der Quelle ein einwandfreies Signal gesendet wird.
Der Klang wirkt flau. Lautsprecher verpolt angeschlossen. Prüfen Sie den korrekten Anschluss der Kabel aller Lautsprecher.

Umweltschutz

Entsorgung des Gerätes

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z. B. bei einer Sammelstelle seiner Gemeinde/seines Stadt-

teils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet.
