Produkttyp	Kabelloser Lautsprecher
Modell	Cubycon 2 Wireless
Marke	Teufel
Abmessungen (B x H x T)	ca. 180 x 80 x 80 mm
Gewicht	ca. 0,8 kg
Stromversorgung	Lithium-Ionen-Akku, 3,7 V, 2200 mAh
Ladezeit	ca. 3 Stunden
Betriebsdauer	bis zu 12 Stunden (abhängig von Lautstärke)
Funkverbindung	Bluetooth 5.0
Reichweite	bis zu 10 Meter
Unterstützte Profile	A2DP, AVRCP, HFP
Freisprechfunktion	Ja, integriertes Mikrofon
Mehrfachkopplung	Ja, bis zu 2 Geräte gleichzeitig
Lautsprechertyp	2-Wege-System
Treiber	1 x 60 mm Tieftöner, 1 x 20 mm Hochtöner
Ausgangsleistung	20 W (RMS)
Frequenzbereich	60 Hz – 20 kHz
Lieferumfang	Lautsprecher, USB-Ladekabel, Kurzanleitung
Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine aggressiven Reinigungsmittel verwenden.
Sicherheitshinweise	Nicht in Wasser eintauchen. Vor Feuchtigkeit schützen. Gerät nicht selbst öffnen.
Entsorgung	Altgeräte gehören nicht in den Hausmüll. Akku fachgerecht entsorgen.
Herstellergarantie	2 Jahre

Häufig gestellte Fragen - Cubycon 2 Wireless Teufel

Wie verbinde ich den Cubycon 2 Wireless mit meinem Smartphone?

Wie lade ich den Akku des Lautsprechers?

Wie kann ich die Lautstärke regeln?

Kann ich den Lautsprecher mit mehreren Geräten gleichzeitig verbinden?

Wie setze ich den Lautsprecher auf die Werkseinstellungen zurück?

Ist der Lautsprecher wasserdicht?

Welche Reichweite hat das Bluetooth-Signal?

Kann ich den Lautsprecher als Freisprecheinrichtung nutzen?

Wie reinige ich den Lautsprecher richtig?

Was tun, wenn der Lautsprecher keine Verbindung herstellt?

BEDIENUNGSANLEITUNG Cubycon 2 Wireless Teufel

Technische Beschreibung und Bedienungsanleitung

Lautsprecher-Set CUB 2 FCR

Teufel

... macht glücklich

Allgemeine Hinweise & Informationen

Bestimmungsgemäßer Gebrauch

Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung und dem beiliegenden Quick Guide beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind. Das Gerät ist zum Einsatz im privaten Bereich bestimmt.

Bevor Sie die Lautsprecher in Betrieb nehmen, lesen Sie bitte zuerst die Sicherheitshinweise und die Bedienungsanleitung aufmerksam durch. Nur so können

Sie alle Funktionen sicher und zuverlässig nutzen. Heben Sie die Bedienungsanleitung gut auf und übergeben Sie sie auch an einen möglichen Nachbesitzer.

Zur Kenntnisnahme

Die Informationen in diesem Dokument können sich ohne vorherige Ankündigung ändern und stellen keinerlei Verpflichtung seitens der Lautsprecher Teufel GmbH dar. Ohne vorherige schriftliche Genehmigung der Lautsprecher Teufel GmbH darf kein Teil dieser Bedienungsanleitung vervielfältigt, in irgendeiner Form oder auf irgendeine Weise elektronisch, mechanisch, durch Fotokopien oder durch Aufzeichnungen übertragen werden.

Originalverpackung

Falls Sie das achtwöchige Rückgaberecht in Anspruch nehmen wollen, müssen wir Sie bitten, die Verpackung unbedingt aufzubewahren. Wir können das Gerät nur MIT ORIGINAL-VERPACKUNG zurücknehmen. Leerkartons sind nicht erhältlich!

Reklamation

Im Falle einer Reklamation benötigen wir zur Bearbeitung unbedingt Ihre Rechnungsnummer sowie die Seriennummer bzw. Losnummer. Die Seriennummer ist auf der Rückseite des Gerätes zu finden.

Vielen Dank für Ihre Unterstützung!

Kontakt

Bei Fragen, Anregungen oder Kritik wenden Sie sich bitte an unseren Service:

Lautsprecher Teufel GmbH

Gewerbehof Bülowbogen

Bülowstraße 66

E-Mail: [e-mail]

www.teufel.de / www.teufelaudio.com

Sicherheitshinweise

Signalsymbole

Folgende Signalsymbole finden Sie in dieser Anleitung:

= Hohes Risiko! Missachtung der Warnung kann Schaden für Leib und Leben verursachen.

= Mittleres Risiko! Missachtung der Warnung kann einen Sachschaden verursachen.

= Geringes Risiko! Sachverhalte, die beim Umgang mit dem Gerät beachtet werden sollten.

Gefahr für das Gehör!

Hohe Lautstärke kann zu Gehörschäden führen. Neben organischen Schäden können dadurch

auch psychische Folgen auftreten. Besonders gefährdet sind Kinder und Haustiere.

• Stellen Sie den Lautstärkeregler Ihres Signalquellgerätes auf einen niedrigen Pegel ein.
• Halten Sie bei hohen Lautstärken immer einen gewissen Abstand zum Gerät und nie Ihre Ohren direkt an den Lautsprecher.
• Beugen Sie Gesundheitsschäden vor und vermeiden Sie dauerhaftes Hören mit hoher Lautstärke.

Achtung Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigung oder zum Brand führen.

• Stellen Sie keine offenen Brandquellen wie brennende Kerzen oder Ähnliches auf das Gerät.
  • Sorgen Sie für ausreichende Lüftung.
• Setzen Sie das Gerät nicht der direkten Sonne aus.
• Verwenden Sie das Gerät nur in Innenräumen.
• Betreiben Sie das Gerät nicht in Feuchträumen, und schützen Sie es vor Tropf- und Spritzwasser. Achten Sie auch darauf, dass keine Vasen oder andere mit Flüssigkeit gefüllten Gefäße auf dem Gerät oder in dessen Nähe stehen, damit keine Flüssigkeit in das Gehäuse gelangt.

Gefahr

Gefahren für Kinder!

Kinder können sich beim Spielen in der Verpackungsfolie verfangen und darin ersticken.

• Lassen Sie Kinder nicht mit dem Gerät und den Verpackungsfolien spielen. Es besteht Erstickungsgefahr.
• Achten Sie darauf, dass Kinder keine kleinen Teile aus dem Gerät entnehmen oder vom Gerät abziehen (z. B. Bedienknöpfe oder Steckeradapter). Sie könnten die Teile verschlucken und daran ersticken. Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen.

Gefahr Verletzungs-/Beschädigungsgefahr!

Ein mangelhafter Aufstellungsort kann Schäden verursachen.

• Verwenden Sie die Geräte nicht unbefestigt in Fahrzeugen, an labilen Standorten, auf wackeligen Stativen oder Möbeln, an unterdimensionierten Halterungen etc. Die Lautsprecher könnten um- oder herunterfallen und Personenschäden verursachen oder selbst beschädigt werden.
• Stellen Sie die Lautsprecher so auf, dass sie nicht unbeabsichtigt umgestoßen werden können und die Kabel keine Stolperfallen bilden.
• Sorgen Sie dafür, dass eine eventuelle Wandmontage fachmännisch durchgeführt wird.
• Verwenden Sie zur Befestigung nur geeignete Wandhalter. Vergewissern Sie sich der Tragfähigkeit der Wände.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf (z. B. Heizkörper, Öfen, sonstige wärmespendende Geräte, wie Verstärker etc.).

Technische Daten

Impedanz:	4 - 8 Ohm
Maße (B x T x H):	95 x 95 x 190 mm
Nettogewicht:	1,2 kg

Technische Änderungen vorbehalten! Weitere technische Daten erhalten Sie auf unserer Webseite.

Lieferumfang

① 5 x Satelliten-Lautsprecher CUB 2 FCR
② 20x Gummipuffer

Kontrolle ist besser

Prüfen Sie, ob die Lieferung vollständig und unbeschädigt ist.

Sollte die Lieferung unvollständig sein oder Transportschäden aufweisen, nehmen Sie das Gerät nicht in Betrieb, sondern wenden Sie sich bitte an unseren Service.

①

②

Aufstellen der Lautsprecher

Aufstellungsort

• Wählen Sie einen stabilen, ebenen Untergrund bzw. eine geeignete Wand.
• Sorgen Sie für eine trockene, staubfreie Umgebung.
• Vermeiden Sie die Nähe von Wärmequellen und direkte Sonneneinstrahlung.
• Verlegen Sie die Anschlusskabel so, dass sie keine Stolperfallen bilden.
• Stellen Sie keine schweren Gegenstände auf die Kabel oder die Lautsprecher.

Aufstellung

Die folgenden Angaben beziehen sich auf das „ideale Heimki-no“, in dem der Zuschauer bzw. -hörer mit ausreichendem Abstand zentral vor dem Bildschirm bzw. der Leinwand sitzt (siehe nachfolgende Grafik) und sich keine Gegenstände (Tische o.Ä.) dazwischen befinden. Doch leider erlauben der Raum, die Einrichtung oder andere Gegebenheiten nicht immer eine derart optimale Platzierung.

Moderne Software in den Zuspielergeräten bietet vielfältige Möglichkeiten, etwaige Abstriche in der Aufstellung elektronisch zu kompensieren. Generell gilt die Regel: Stets können Sie auf Basis unserer Empfehlungen experimentieren, was in Ihren Räumlichkeiten akustisch und optisch am besten funktioniert. Lassen Sie Ihre Ohren (und Augen) entscheiden!

Gummipuffer anbringen

- Kleben Sie je 4 Gummipuffer ② als Resonanzdämpfer in die Ecken der Lautsprecher-Unterseite.

Center-Lautsprecher

- Den Center-Lautsprecher stellen Sie mittig direkt unter oder über dem Bildschirm bzw. der Leinwand auf.

Front-Lautsprecher

• Die Front-Lautsprecher werden rechts und links vom Bildschirm aufgestellt oder in einer Höhe von ca. 80 bis 160 cm aufgehängt.
• Sie sollten etwa in einer Linie mit dem Center-Lautsprecher stehen und mit dem Zuhörer ein möglichst gleichseitiges Dreieck bilden – das sogenannte Stereodreieck (Entfernung zum Hörer = Entfernung zwischen den Lautsprechern).
  • Die Lautsprecher sollten gerade in den Raum oder leicht auf den Zuhörer ausgerichtet sein.

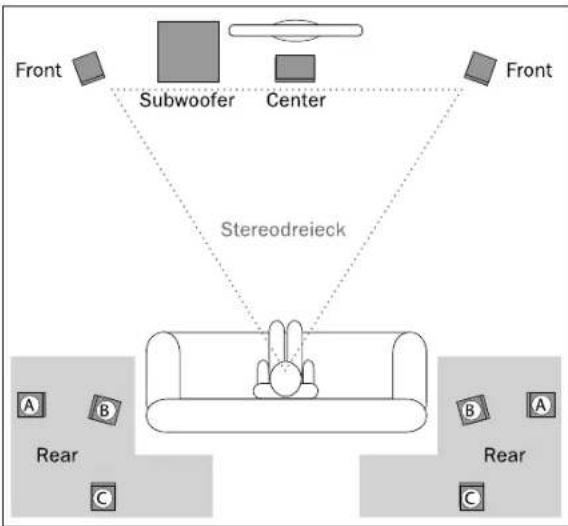

Rear-Lautsprecher

• Die Rear-Lautsprecher werden seitlich oder rückwärtig vom Zuhörer in einer Höhe von 1,20 m bis 2,10 m aufgestellt oder aufgehängt.
• Die optimale Position liegt links und rechts seitlich um ca. 20 Grad versetzt von der Parallelposition zum Hörer Ⓐ. Empfehlenswert ist es stets, dass die Entfernung der Rear-Speaker zum Hörplatz 1 m überschreitet. Wenn Sie aber näher sitzen (müssen), sorgen Sie bitte dafür, dass die Frontseite der Box Sie nicht direkt anstrahlt, sondern durch Anwinkeln des Lautsprechers dieser eher zur Wand hin ausgerichtet wird Ⓑ. Oder erzeugen Sie eine größere Entfernung indem Sie die Boxen höher als 1,20 m positionieren (z.B. auch an der Decke) oder weiter entfernt aufstellen Ⓒ.

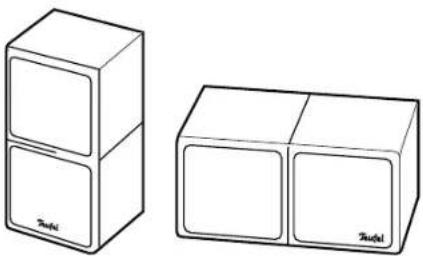

Positionieren Sie bitte die Lautsprecher innerhalb der grauen Bereiche. Die einzelnen Satelliten können Sie jeweils hochkant oder liegend aufstellen.

Das Teufel-Logo haftet magnetisch und kann leicht abgenommen werden. Positionieren Sie es entweder mittig unten (Front oder Rear) oder rechts unten (Center).

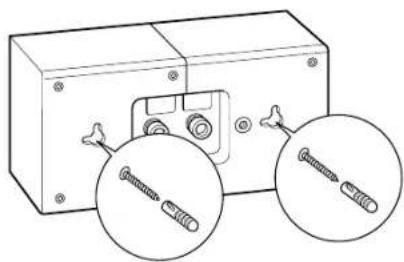

Wandmontage

Gefahr Beschädigungsgefahr!

Unsachgemäße Montage kann Schäden verursachen.

• Sorgen Sie dafür, dass eine eventuelle Wandmontage fachmännisch durchgeführt wird.
• Stellen Sie vor dem Bohren der Löcher mit einem Metall-detektor sicher, dass sich keine Leitungen innerhalb des Bohrbereichs befinden.

• Verwenden Sie zur Befestigung nur geeignete Schrauben und Dübel. Vergewissern Sie sich der Tragfähigkeit der Wände.

• Kleben Sie je 4 Gummipuffer ② als Resonanzdämpfer in die Ecken der Lautsprecher-Rückseite. Sie dienen später als Abstandshalter für die Kabel.

• Hängen Sie die Satellitenlautsprecher mithilfe der Schlüsselloch-Öffnungen in der Lautsprecherrückseite und der zuvor montierten Schrauben an der Wand auf.

Montage eines Wandhalters oder Standfußes

Für die Montage eines Wandhalters oder Standfußes ist die Gewindebohrung 1 vorgesehen. Passende Artikel hierfür finden Sie in unserem Webshop.

Anschließen der Lautsprecher

Anschließen

Gefahr Verletzungs-/Beschädigungsgefahr!

Verlegen Sie die Kabel so, dass sie keine Stolperfallen bilden.

• Ziehen Sie den Netzstecker Ihres AV-Receivers oder Mehrkanal-Aktiv-Subwoofers aus der Steckdose.
• Verlegen Sie Lautsprecherkabel von Ihrem AV-Receiver bzw. Mehrkanal-Aktiv-Subwoofer zu jedem der Lautsprecher. Falls das mitgelieferte Lautsprecherkabel nicht lang genug sein sollte, bestellen Sie weitere hochwertige Doppellitze mit gekennzeichneten Adern auf unserer Website im Bereich Zubehör.
• An der Rückseite der Lautsprecher befindet sich jeweils ein Anschlussterminal mit zwei Klemmen, an die Sie die Lautsprecherkabel anschließen müssen.
  • Die Klemmen sind jeweils rot (+) und schwarz (-) markiert.

Achten Sie auf die korrekte Polung!

Verbinden Sie jeweils die Klemmen mit gleicher Farbe. Ansonsten leidet die Klangqualität.

Die Lautsprecheranschlüsse Ihres AV-Receivers bzw. des Mehrkanal-Aktiv-Subwoofers, sollten ähnlich markiert sein. Die Adern der Lautsprecherkabel sind durch unterschiedliche Farben oder Formen markiert.

1. Teilen Sie die Litze an beiden Enden auf etwa 30 mm und entfernen Sie jeweils ca. 10 mm der Isolierung.
2. Verdrehen Sie die abisolierten Litzenenden, damit kein Draht heraussteht. Ein Verzinnen ist nicht notwendig.
3. Drehen Sie die Anschlussklemme gegen den Uhrzeigersinn los. Führen Sie das abisolierte Kabelende in das nun sichtbare Loch ein. Drehen Sie die Klemme im Uhrzeigersinn zu. Damit ist das Kabel festgeklemmt.
4. Schließen Sie die Kabel auf die gleiche Weise auch an die anderen Lautsprecher an.
5. Schließen Sie die Lautsprecherkabel an Ihren AV-Receiver bzw. Mehrkanal-Aktiv-Subwoofer an. Hinweise dazu sollten Sie in der Gebrauchsanleitung des Gerätes finden.

Trennfrequenz

• Betreiben Sie die Satelliten nicht als Vollbereichslautsprecher.
• Wir empfehlen Ihnen, am AV-Receiver eine Trennfrequenz von 200 Hz einzustellen. Je nach klanglichen Vorlieben und räumlichen Gegebenheiten können Sie aber auch einen Wert im Bereich von 150 Hz bis 250 Hz wählen. Je höher die Trennfrequenz eingestellt ist, desto höher liegt die unverzerrte Maximallautstärke des Systems.
• Bitte beachten Sie unbedingt die Hinweise in der Gebrauchsanleitung Ihres AV-Receivers.

Reinigen Sie die Lautsprecher regelmäßig mit einem weichen, leicht angefeuchteten Microfasertuch. Beachten Sie dabei bitte unbedingt die folgenden Hinweise:

- Verwenden Sie möglichst nur klares Wasser ohne Reinigungszusätze. Bei hartnäckigen Flecken können Sie mildes Seifenwasser verwenden.

- Auf keinen Fall dürfen scharfe Reiniger, Spiritus, Verdünner, Benzin oder Ähnliches für die Reinigung verwendet werden.

Hilfe bei Störungen

Die folgenden Hinweise und weitere ausführliche Informationen auf unserer Webseite sollen Ihnen helfen, Störungen zu beseitigen. Sollte dies nicht gelingen, nehmen Sie bitte Kontakt mit unserer Hotline auf 030/3009300. Beachten Sie auch die Garantiehinweise.

Störung	Mögliche Ursache	Abhilfe
Die Wiedergabe ist verrauscht.	Grundsätzlich ist das Lautsprecher-Set sehr rauscharm. Meist „entlarvt“ das im Hochtonbereich sehr gut auflösende Boxensystem die mangelhafte Qualität einer Signalquelle (z.B. von MP3-Dateien).	Sorgen Sie dafür, dass von der Quelle ein einwandfreies Signal gesendet wird.
Der Klang wirkt flau.	Lautsprecher verpolt angeschlossen.	Prüfen Sie den korrekten Anschluss der Lautsprecherkabel aller Satelliten.

Umweltschutz

Entsorgung des Gerätes

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z. B. bei einer Sammelstelle seiner Gemeinde/seines Stadt-

teils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet.

Dieses Produkt entspricht den Richtlinien des Rates der Europäischen Gemeinschaft 2004/108/EC und 2006/95/EC

Lautsprecher Teufel GmbH

Gewerbehof Bülowbogen - Aufgang D1

Bülowstr. 66, 10783 Berlin (Germany)

Tel.: +49 (0)30 / 300 9 300

Fax: +49 (0)30 / 300 930 930

www.teufel.de / www.teufelaudio.com
