Produkttyp	Lautsprecher (passiv)
Modell	Consono 15
Marke	Teufel
Abmessungen (B x H x T)	ca. 200 x 300 x 400 mm
Gewicht	ca. 5,5 kg
Impedanz	4 Ohm
Empfohlene Verstärkerleistung	50 - 150 Watt pro Kanal
Frequenzgang	ca. 40 Hz - 20 kHz
Anschlüsse	Schraubklemmen
Gehäusematerial	MDF mit Vinylfolie
Farbe	Schwarz
Lieferumfang	1 x Lautsprecher, Bedienungsanleitung
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen
Sicherheitshinweise	Nicht in der Nähe von Wasser oder Feuchtigkeit aufstellen; Gerät nicht öffnen
Ersatzteile	Beim Hersteller erhältlich (z. B. Chassis, Gitter)
Reparatur	Nur durch autorisiertes Fachpersonal
Garantie	12 Monate (gesetzlich)

Häufig gestellte Fragen - Consono 15 Teufel

Wie schließe ich den Consono 15 an den Verstärker an?

Verwenden Sie ein handelsübliches Lautsprecherkabel. Achten Sie auf die korrekte Polung (Plus an Plus, Minus an Minus).

Welche Kabelquerschnitte sind empfehlenswert?

Bei Kabellängen bis 5 m reicht ein Querschnitt von 1,5 mm², bei längeren Strecken 2,5 mm² oder mehr.

Kann ich den Consono 15 auch als Surround-Lautsprecher verwenden?

Ja, der Consono 15 eignet sich sowohl als Front- als auch als Surround-Lautsprecher in einem Heimkinosystem.

Wie reinige ich den Lautsprecher?

Wischen Sie das Gehäuse mit einem weichen, trockenen Tuch ab. Verwenden Sie keine aggressiven Reinigungsmittel.

Was tun, wenn kein Ton kommt?

Überprüfen Sie die Verkabelung, die Einstellungen am Verstärker und ob der Verstärker eingeschaltet ist.

Ist der Consono 15 magnetisch abgeschirmt?

Nein, der Lautsprecher ist nicht vollständig magnetisch abgeschirmt. Halten Sie ihn von empfindlichen Geräten wie Röhrenmonitoren fern.

Kann ich den Lautsprecher an der Wand montieren?

Der Consono 15 ist nicht für Wandmontage vorgesehen. Verwenden Sie stabile Standfüße oder Regale.

Welche Impedanz hat der Consono 15?

Der Lautsprecher hat eine Impedanz von 4 Ohm. Achten Sie darauf, dass Ihr Verstärker diese Impedanz unterstützt.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung liegt dem Lieferumfang bei oder kann als PDF auf der Teufel-Website heruntergeladen werden.

Gibt es Ersatzteile für den Consono 15?

Ja, Ersatzteile wie Chassis oder Gitter können direkt bei Teufel bestellt werden.

BEDIENUNGSANLEITUNG Consono 15 Teufel

Technische Beschreibung und Bedienungsanleitung

5.1 Heimkino-Lautsprecher-Set

Teufel

Inhalt

Lieferumfang 2

Allgemeine Hinweise und Informationen ....3

Sicherheitshinweise....4

Aufstellen....5

Anschluss und Einstellungen ....6

Reinigung und Pflege ....7

Hilfe bei Störungen. 7

Umweltschutz....7

Technische Daten 8

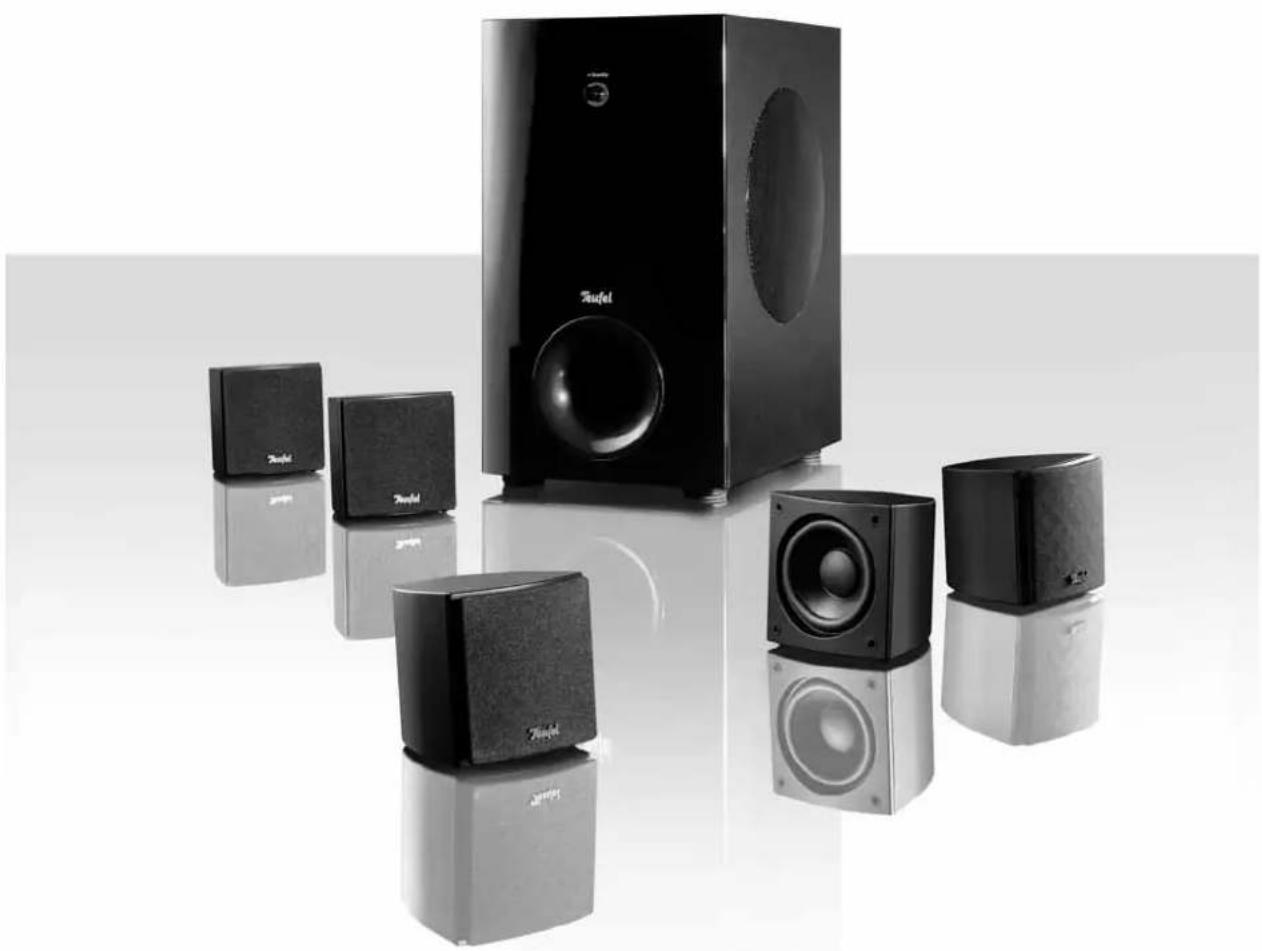

Lieferumfang

5 x Satelliten-Lautsprecher CS 15 FCR

Der passende Aktiv-Subwoofer dieses 5.1-Heimkino-Lautsprecher-Sets befinet sich in einem separaten Karton.

Prüfen Sie, ob die Lieferung vollständig und unbeschädigt ist.

Sollte die Lieferung unvollständig sein oder Transport-• schäden aufweisen, nehmen Sie den Artikel nicht in Betrieb, sondern wenden Sie sich bitte an unseren Service (siehe Seite 3).

Die Informationen in diesem Dokument können sich ohne vorherige Ankündigung ändern und stellen keinerlei Verpflichtung seitens der Lautsprecher Teufel GmbH dar. Ohne vorherige schriftliche Genehmigung der Lautsprecher Teufel GmbH darf kein Teil dieser Bedienungsanleitung vervielfältigt, in irgendeiner Form oder auf irgendeine Weise elektronisch, mechanisch, durch Fotokopien oder durch Aufzeichnungen übertragen werden.

© Lautsprecher Teufel GmbH

Version 1.0

Juni 2010

Originalverpackung

Falls Sie das achtwöchige Rückgaberecht in Anspruch nehmen wollen, müssen wir Sie bitten, die Verpackung unbedingt aufzubewahren. Wir können die Lautsprecher nur MIT ORIGINAL-VERPACKUNG zurücknehmen. Leerkartons sind nicht erhältlich!

Reklamation

Im Falle einer Reklamation benötigen wir zur Bearbeitung unbedingt folgende Angaben:

1. Rechnungs-Nummer

Zu fi nden auf dem Kaufbeleg (der dem Produkt beiliegt) oder der Auftragsbestätigung, die Sie als PDF-Dokument erhalten haben, z. B. 4322543

2. Serien-Nummer bzw. Los-Nummer

Zu fi nden auf der Rückseite des Gerätes, z. B. Serien-Nr.: CL30000240129A-123.

Vielen Dank für Ihre Unterstützung!

Kontakt

Bei Fragen, Anregungen oder Kritik wenden Sie sich bitte an unseren Service: Lautsprecher Teufel GmbH Gewerbehof Bülowbogen · Bülowstraße 66 10783 Berlin (Germany) Tel.: +49 (0)30 / 300 9 300 Fax: +49 (0)30 / 300 930 930 www.teufel.de

Bestimmungsgemäßer Gebrauch

Verwenden Sie die Lautsprecher ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

Das Gerät ist zum Einsatz im privaten Bereich bestimmt.

Bevor Sie die Lautsprecher in Betrieb nehmen, lesen Sie bitte zuerst die Sicherheitshinweise und die Bedienungsanleitung aufmerksam durch.

Nur so können Sie alle Funktionen sicher und zuverlässig nutzen.

Heben Sie die Bedienungsanleitung gut auf und übergeben Sie sie auch an einen möglichen Nachbesitzer.

Signalsymbole

Folgende Signalsymbole fi nden Sie in dieser Anleitung:

Gefahr

Hohes Ri si ko!

Missachtung der War nung kann Scha den für Leib und Leben verursachen.

Achtung

Mittleres Ri si ko!

Missachtung der War nung kann einen Sachschaden verursachen.

Geringes Risiko!

Sachverhalte, die beim Umgang mit dem Gerät beachtet werden sollten.

Sicherheitshinweise

Gefahr

Gefahren für Kinder!

Kinder können sich beim Spielen in der Verpackungsfolie verfangen und darin ersticken.

Lassen Sie Kinder nicht mit dem Gerät und den Verpackungsfolien spielen. Es besteht Erstickungsgefahr.

Achten Sie darauf, dass Kinder keine kleinen Teile aus • dem Gerät entnehmen oder vom Gerät abziehen (z. B. Bedienknöpfe oder Steckeradapter). Sie könnten die Teile verschlucken und daran ersticken.

Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen.

Gefahr

Gefahr für das Gehör!

Hohe Lautstärke kann zu Gehörschäden führen. Speziell wenn der Subwoofer beim Einschalten

auf voller Lautstärke steht, kann plötzlich ein sehr hoher Schalldruck entstehen. Neben organischen Schäden können dadurch auch psychologische Folgen auftreten. Besonders gefährdet sind Kinder und Haustiere.

Stellen Sie den Lautstärkeregler Ihres Signalquellge-rätes auf einen niedrigen Pegel ein.

Halten Sie bei hohen Lautstärken immer einen gewis- sen Abstand zum Gerät und nie Ihre Ohren direkt an den Lautsprecher.

Beugen Sie Gesundheitsschäden vor und vermeiden • Sie dauerhaftes Hören mit hoher Lautstärke.

Gefahr

Verletzungs- / Beschädigungsgefahr!

Ein mangelhafter Aufstellungsort kann Schäden verursachen.

Verwenden Sie die Geräte nicht unbefestigt in Fahrzeugen, an labilen Standorten, auf wackeligen Stativen oder Möbeln, an unterdimensionierten Halterungen etc. Die Lautsprecher könnten um- oder herunterfallen und Personenschäden verursachen oder selbst beschädigt werden.

Stellen Sie die Lautsprecher so auf, dass sie nicht unbeabsichtigt umgestoßen werden können und die Kabel keine Stolperfallen bilden.

Sorgen Sie dafür, dass eine eventuelle Wandmontage • fachmännisch durchgeführt wird.

Verwenden Sie zur Befestigung nur geeignete Wand- halter. Vergewissern Sie sich der Tragfähigkeit der Wände.

- Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf (z. B. Heizkörper, Öfen, sonstige wärmespendende Geräte, wie Verstärker etc.).

Achtung

Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigung oder zum Brand führen.

Stellen Sie keine offenen Brandquellen wie brennende • Kerzen oder Ähnliches auf das Gerät.

• Sorgen Sie für ausreichende Lüftung.
• Setzen Sie das Gerät nicht der direkten Sonne aus.
• Verwenden Sie das Gerät nur in Innenräumen.
• Betreiben Sie das Gerät nicht in Feuchträumen, und schützen Sie es vor Tropf- und Spritzwasser.

Achten Sie auch darauf, dass keine Vasen oder andere mit Flüssigkeit gefüllten Gefäße auf dem Gerät oder in dessen Nähe stehen, damit keine Flüssigkeit in das Gehäuse gelangt.

Hinweise zum Aufstellungsort

Wählen Sie einen stabilen, ebenen Untergrund bzw. • eine geeignete Wand.

Sorgen Sie für eine trockene, staubfreie Umgebung.

Vermeiden Sie die Nähe von Wärmequellen und • direkte Sonneneinstrahlung.

Stellen Sie keine schweren Gegenstände auf die Kabel • oder die Lautsprecher.

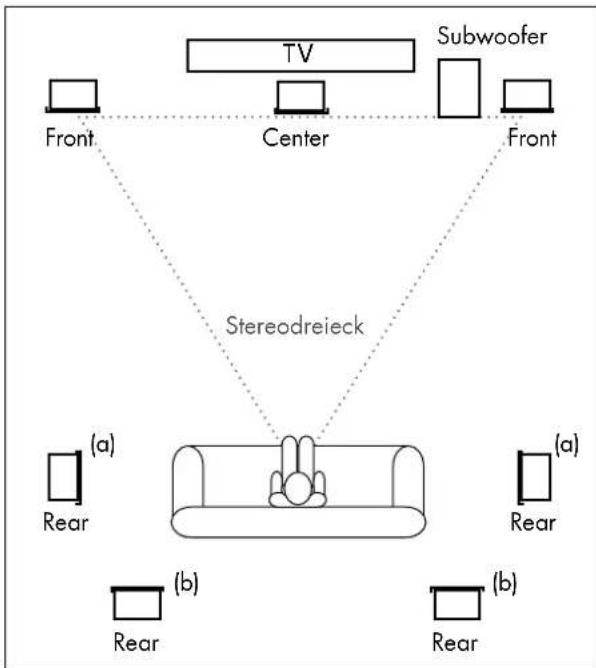

Center-Lautsprecher

Den Center-Lautsprecher stellen Sie mittig direkt unter oder neben dem Bildschirm bzw. der Leinwand auf.

Front-Lautsprecher

Die Front-Lautsprecher werden rechts und links vom Bildschirm aufgestellt oder in einer Höhe von ca. 80 bis 160 cm aufgehängt.

Sie sollten etwa in einer Linie mit dem Center-Lautsprecher stehen und mit dem Zuhörer ein möglichst gleichseitiges Dreieck bilden – das sogenannte Stereodreieck (Entfernung zum Hörer = Entfernung zwischen den Lautsprechern).

Die Lautsprecher sollten gerade in den Raum oder • leicht auf den Zuhörer ausgerichtet sein.

Rear-Lautsprecher

Die Rear-Lautsprecher werden seitlich (a) oder rück- wärtig (b) vom Zuhörer in einer Höhe von 1,20 m bis 2,10 m aufgestellt oder aufgehängt.

Der Abstand zum Zuhörer sollte mindestens 100 cm • betragen.

Subwoofer

Der Standort des Subwoofers ist frei wählbar und be-• einfl usst die übrigen Lautsprecher nicht. Ideal ist häufig ein Standort zwischen den Front-Lautsprechern.

Wandmontage / Ständermontage

Gefahr Beschädigungsgefahr!

Ein mangelhafter Aufstellungsort kann Schäden verursachen.

- Sorgen Sie dafür, dass eine eventuelle Wandmontage fachmännisch durchgeführt wird.

Verwenden Sie zur Befestigung nur geeignete Wand- halter. Vergewissern Sie sich der Tragfähigkeit der Wände.

- Die Satellitenlautsprecher können Sie mithilfe des Langlochs in der Lautsprecherrückseite an einer Wand fi xieren oder an den passenden Teufel Standfuß M 50 P anschrauben.

- Speziell auf unsere Lautsprecher abgestimmtes Montagematerial (Kabel, Standfüße, Wandhalter und Resonanzdämpfer) erhalten Sie in unserem Webshop (www.teufel.de) im Bereich „Zubehör“.

Gefahr

Verletzungs- / Beschädigungsgefahr!

Verlegen Sie die Kabel so, dass sie keine Stolperfallen bilden.

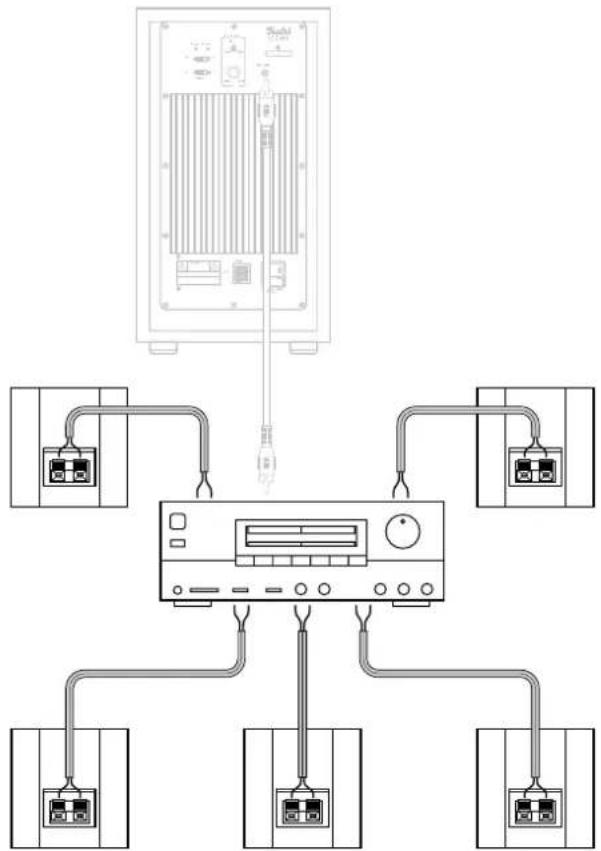

Satellitenlautsprecher

Ziehen Sie den Netzstecker Ihres AV-Receivers aus der • Steckdose.

Verlegen Sie Lautsprecherkabel von Ihrem AV-Receiver zu jedem der Lautsprecher. Dieses Kabel sollte hochwertige Lautsprecher-Doppellitze mit gekennzeichneten Adern sein. Der Querschnitt sollte mindestens 0,75 mm ^2 betragen.

An der Rückseite der Satellitenlautsprecher befinetet • sich jeweils ein Anschlussterminal mit zwei Klemmen, an die Sie die Lautsprecherkabel anschließen müssen. Die Klemmen sind jeweils rot (+) und schwarz (-) mar-• kiert.

Achten Sie auf die korrekte Polung!

Verbinden Sie jeweils die Klemmen mit gleicher Farbe. Ansonsten leidet die Klangqualität. Die

Lautsprecheranschlüsse Ihres AV-Receiver sollten ähnlich markiert sein. Die Adern der Lautsprecherkabel sind durch unterschiedliche Farben oder Formen markiert.

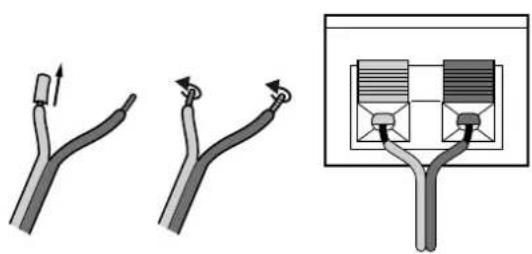

Teilen Sie die Litze an beiden Enden auf etwa 30 mm 1. und entfernen Sie jeweils ca. 10 mm der Isolierung. Verdrehen Sie die abisolierten Litzenenden, damit kein 2. Draht heraussteht.

Drücken Sie den roten und schwarzen Hebel der 3. Anschlussklemme nach oben und führen Sie die abisolierten Litzenenden in die Öffnung darunter ein. Nach dem Loslassen der Hebel sind die Litzen festgeklemmt. Schließen Sie die Kabel auf die gleiche Weise auch an 4. die anderen Satellitenlautsprecher an.

Schließen Sie die Lautsprecherkabel an Ihren AV-Recei-5. ver an. Hinweise dazu sollten Sie in der Gebrauchsanleitung des Gerätes finden.

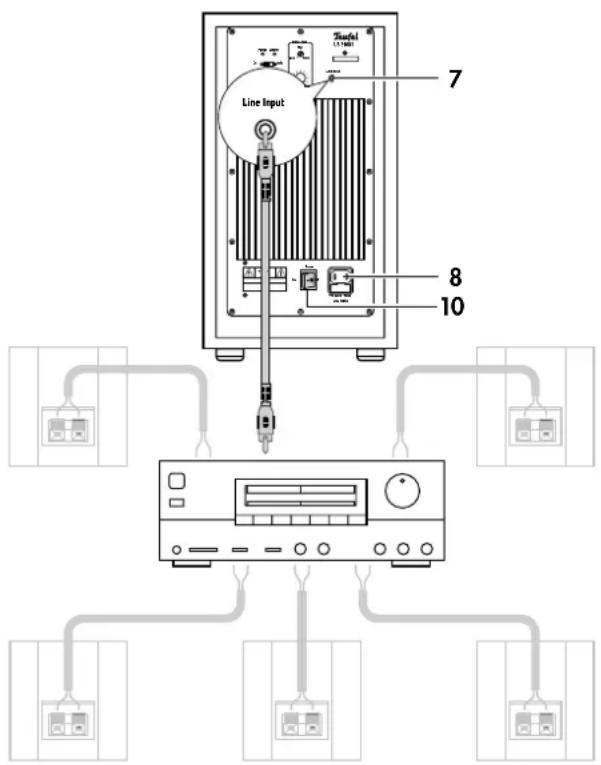

Subwoofer

Schließen Sie den Subwoofer an, wie in der dazuge-hörigen Bedienungsanleitung beschrieben.

Entfernen der Schutzgitter

Sie können die Schutzgitter von den Lautsprechern • abnehmen, indem Sie vorsichtig hinter die Schutzgitter greifen und diese langsam nach vorn abziehen.

- Beim Aufsetzen der Gitter achten Sie bitte darauf, dass die Montagestifte genau in die entsprechenden Buchsen am Lautsprecher gleiten.

Trennfrequenz

• Die optimale Trennfrequenz für das Consono-15-System beträgt 150Hz. Stellen Sie an Ihrem AV-Verstärker möglichst diesen Wert ein.

Reinigung und Pfl ege

Reinigen Sie die Lautsprecher regelmäßig mit einem weichen, leicht angefeuchteten Microfasertuch. Beachten Sie dabei bitte unbedingt die folgenden Hinweise:

Verwenden Sie möglichst nur klares Wasser ohne • Reinigungszusätze. Bei hartnäckigen Flecken können Sie mildes Seifenwasser verwenden.

Auf keinen Fall dürfen scharfe Reiniger, Spiritus, • Verdünner, Benzin oder Ähnliches für die Reinigung verwendet werden.

Hilfe bei Störungen

Die folgenden Hinweise sollen Ihnen helfen, Störungen zu beseitigen. Sollte dies nicht gelingen, nehmen Sie bitte Kontakt mit unserer Hotline auf (siehe Seite 3). Beachten Sie die Garantiehinweise.

Störung Mögliche Ursache Abhilfe
Die Wiedergabe ist verrauscht.	Grundsätzlich ist das System sehr rauscharm. Meist „entlarvt“ das im Hochtonbereich sehr gut aufl ösende Boxensystem die mangelhafte Qualität einer Signalquelle (z. B. von MP3-Dateien).	Sorgen Sie dafür, dass von der Quelle ein einwandfreies Signal gesendet wird.
Der Klang wirkt fl au. Lautsprecher verpolt angeschlossen. Prüfen Sie den korrekten Anschluss der Lautsprecherkabel aller Satelliten.

Umweltschutz

Entsorgung des Gerätes

Altgeräte dürfen nicht in den Hausmüll! Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpfl ichtet, Altgeräte getrennt vom Hausmüll z. B. bei einer Sammelstelle seiner

Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet.

Impedanz: 4

Maße (B x H x T): 90 x 95 x 98 mm

Nettogewicht: 380

Ohm

g

CE Dieses Produkt entspricht den Richtlinien des Rates der Europäischen Gemeinschaft 2004/108/EC und 2006/95/EC

Technische Änderungen vorbehalten!

Technische Beschreibung und Bedienungsanleitung

Allgemeine Hinweise und Informationen ....3

Zur Kenntnisnahme 3

Originalverpackung 3

Reklamation 3

Kontakt 3

Bestimmungsgemäßer Gebrauch 3

Sicherheitshinweise....4

Signalsymbole 4

Sicherheitshinweise 4

Lieferumfang, Bedienelemente und Anschlüsse ....5

Lieferumfang 5

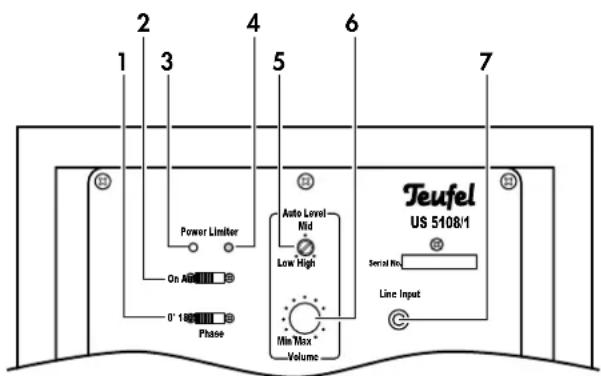

Bedienelemente und Anschlüsse 5

Subwoofer-Rückseite 5

Anschluss und Betrieb....6

Signalanschluss 6

Netzanschluss 6

Automatisches Ein-/Ausschalten 6

Eingangsempfindlichkeit der Einschaltautomatik ändern....6

Hilfe bei Störungen....7

Reinigung und Pflege 7

Umweltschutz....8

Entsorgung des Gerätes. 8

Technische Daten 8

Zur Kenntnisnahme

Die Informationen in diesem Dokument können sich ohne vorherige Ankündigung ändern und stellen keinerlei Verpflichtung seitens der Lautsprecher Teufel GmbH dar. Ohne vorherige schriftliche Genehmigung der Lautsprecher Teufel GmbH darf kein Teil dieser Bedienungsanleitung vervielfältigt, in irgendeiner Form oder auf irgendeine Weise elektronisch, mechanisch, durch Fotokopien oder durch Aufzeichnungen übertragen werden.

© Lautsprecher Teufel GmbH

Version 1.0

Mai 2010

Originalverpackung

Falls Sie das achtwöchige Rückgaberecht in Anspruch nehmen wollen, müssen wir Sie bitten, die Verpackung unbedingt aufzubewahren. Wir können die Lautsprecher nur MIT ORIGINAL-VERPACKUNG zurücknehmen. Leerkartons sind nicht erhältlich!

Reklamation

Im Falle einer Reklamation benötigen wir zur Bearbeitung unbedingt folgende Angaben:

1. Rechnungs-Nummer

Zu fi nden auf dem Kaufbeleg (der dem Produkt beiliegt) oder der Auftragsbestätigung, die Sie als PDF-Dokument erhalten haben, z. B. 4322543

2. Serien-Nummer bzw. Los-Nummer

Zu finden auf der Rückseite des Gerätes, z. B. Serien-Nr.: CL30000240129A-123.

Vielen Dank für Ihre Unterstützung!

Kontakt

Bei Fragen, Anregungen oder Kritik wenden Sie sich bitte an unseren Service: Lautsprecher Teufel GmbH Gewerbehof Bülowbogen · Bülowstraße 66 10783 Berlin (Germany) Tel.: +49 (0)30 / 300 9 300 Fax: +49 (0)30 / 300 930 930 www.teufel.de

Bestimmungsgemäßer Gebrauch

Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachoder sogar zu Personenschäden führen.

Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

Das Gerät ist zum Einsatz im privaten Bereich bestimmt.

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte zuerst die Sicherheitshinweise und die Bedienungsanleitung aufmerksam durch. Nur so

können Sie alle Funktionen sicher und zuverlässig nutzen. Heben Sie die Bedienungsanleitung gut auf und übergeben Sie sie auch an einen möglichen Nachbesitzer.

Signalsymbole

Folgende Signalsymbole fi nden Sie in dieser Anleitung:

Gefahr

Hohes Ri si ko!

Missachtung der War nung kann Scha den für Leib und Leben verursachen.

Achtung

Mittleres Ri si ko!

Missachtung der War nung kann einen Sachschaden verursachen.

Geringes Risiko!

Sachverhalte, die beim Umgang mit dem Gerät beachtet werden sollten.

Sicherheitshinweise

Gefahr

Stromschlag-Gefahr!

Fehlerhafte Elektroinstallation oder zu hohe Netzspannung kann zu elektrischem Stromschlag

führen.

Das Gerät ist ausschließlich für eine Netzspannung • von 220 V – 240 V \~ / 50 Hz geeignet.

Ziehen Sie sofort den Netzstecker und betreiben Sie • das Gerät nicht, wenn dessen Gehäuse oder die Netzanschlussleitung defekt ist oder andere sichtbare Schäden aufweist.

Wenn das Gerät Rauch entwickelt, verbrannt riecht • oder ungewohnte Geräusche von sich gibt, trennen Sie es sofort vom Netz, und nehmen Sie es nicht mehr in Betrieb.

Öffnen Sie niemals das Gehäuse des Geräts.

Die Instandsetzung des Geräts darf nur von einem autorisierten Fachbetrieb vorgenommen werden. Dabei dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befin den sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind. Stecken Sie keine Gegenstände durch die Lüftungs-• schlitze in das Gehäuse.

Verwenden Sie das Gerät nur in Innenräumen.

Betreiben Sie das Gerät nicht in Feuchträumen, und • schützen Sie es vor Tropf- und Spritzwasser.

Achten Sie auch darauf, dass keine Vasen oder andere mit Flüssigkeit gefüllten Gefäße auf dem Gerät oder in dessen Nähe stehen, damit keine Flüssigkeit in das Gehäuse gelangt. Falls doch Wasser oder andere Fremdkörper eindringen, ziehen Sie sofort den Netzstecker und nehmen Sie ggf. vorhandene Batterien heraus. Schicken Sie das Gerät dann an unsere Service-Adresse ein.

Fassen Sie den Netzstecker niemals mit feuchten • Händen an.

Prüfen Sie das Gerät regelmäßig auf Schäden.

Gefahr

Gefahren für Kinder!

Kinder können sich beim Spielen in der Verpackungsfolie verfangen und darin ersticken.

- Lassen Sie Kinder nicht mit dem Gerät und den Verpackungsfolien spielen. Es besteht Erstickungsgefahr.

- Achten Sie darauf, dass Kinder keine kleinen Teile aus dem Gerät entnehmen oder vom Gerät abziehen (z. B. Bedienknöpfe oder Steckeradapter). Sie könnten die Teile verschlucken und daran erstickten.

Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen.

Gefahr

Gefahr für das Gehör!

Hohe Lautstärke kann zu Gehörschäden führen. Speziell wenn der Subwoofer beim Einschalten

auf voller Lautstärke steht, kann plötzlich ein sehr hoher Schalldruck entstehen. Neben organischen Schäden können dadurch auch psychologische Folgen auftreten. Besonders gefährdet sind Kinder und Haustiere.

- Stellen Sie den Lautstärkeregler Ihres Signalquellgerätes auf einen niedrigen Pegel ein.

- Halten Sie bei hohen Lautstärken immer einen gewissen Abstand zum Gerät und nie Ihre Ohren direkt an den Lautsprecher.

- Beugen Sie Gesundheitsschäden vor und vermeiden Sie dauerhaftes Hören mit hoher Lautstärke.

Gefahr

Verletzungs- / Beschädigungsgefahr!

Ein mangelhafter Aufstellungsort kann Schäden verursachen.

- Verwenden Sie die Geräte nicht unbefestigt in Fahrzeugen, an labilen Standorten, auf wackeligen Stativen oder Möbeln, an unterdimensionierten Halterungen etc. Die Lautsprecher könnten um- oder herunterfallen und Personenschäden verursachen oder selbst beschädigt werden.

- Stellen Sie die Lautsprecher so auf, dass sie nicht unbeabsichtigt umgestoßen werden können und die Kabel keine Stolperfallen bilden.

- Sorgen Sie dafür, dass eine eventuelle Wandmontage fachmännisch durchgeführt wird.

- Verwenden Sie zur Befestigung nur geeignete Wandhalter. Vergewissern Sie sich der Tragfähigkeit der Wände.

- Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf (z. B. Heizkörper, Öfen, sonstige wärmespendende Geräte, wie Verstärker etc.).

Achtung

Beschädigungsgefahr!

Überspannungen durch Blitzschlag können das Gerät beschädigen bzw. zerstören.

Ist das Gerät längere Zeit unbeaufsichtigt (z. B. während des Urlaubs), oder droht ein Gewitter, ziehen Sie den Netzstecker heraus.

Achtung Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigung oder zum Brand führen.

Stellen Sie keine offenen Brandquellen wie brennende •

Kerzen oder Ähnliches auf das Gerät.

Sorgen Sie für ausreichende Lüftung. •

Setzen Sie das Gerät nicht der direkten Sonne aus.

Decken Sie auch die Lüftungsöffnungen nicht mit •

Gardinen, Decken, Zeitschriften oder Ähnlichem ab. Im

Inneren aufgestaute Hitze kann die Lebensdauer des

Geräts verkürzen.

Kontrolle ist besser!

Prüfen Sie, ob die Lieferung vollständig und unbeschädigt ist.

Sollte die Lieferung unvollständig sein oder Transport-• schäden aufweisen, nehmen Sie das Gerät nicht in Betrieb, sondern wenden Sie sich bitte an unseren Service (siehe Seite 3).

Lieferumfang, Bedienelemente und Anschlüsse

Lieferumfang

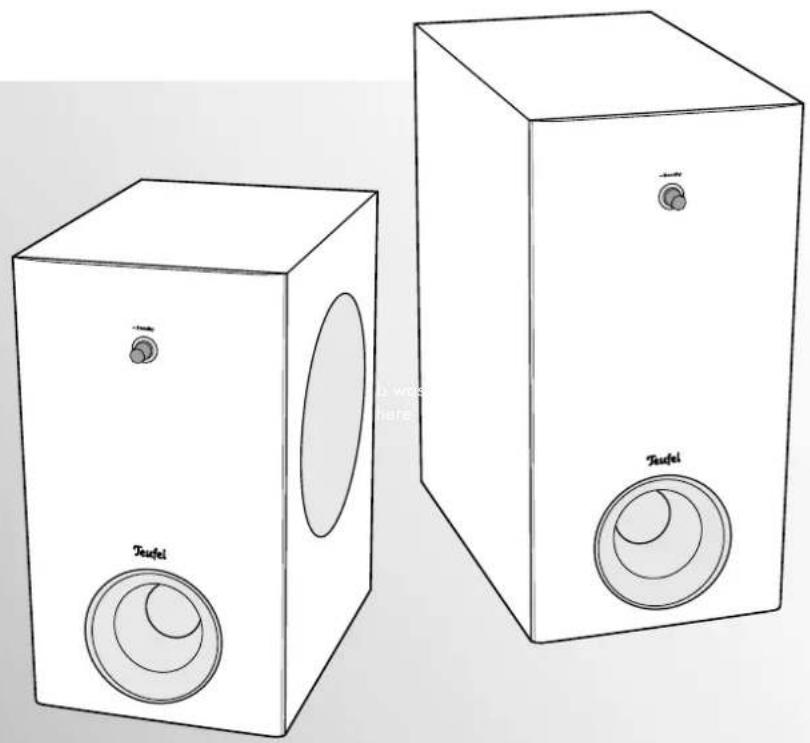

1 x Aktiv-Subwoofer US 5108/1 oder US 5110/1
1 x Netzkabel

Bedienelemente und Anschlüsse

Subwoofer-Rückseite

Pos	Bezeichnung	Erklärung
1	Phase	Phasenverschiebung (180°) für Subwoofer ein-/ausschalten
2	On/Auto	Schalter für automatisches Einschalten
3	Power	Netz-Kontroll-LED
4	Limiter	Die LED des Limiters fängt an zu leuchten, wenn der Verstärker einen Klirrfaktor von 3-4 % erreicht hat (entspricht einer Ausgangsleistung von 120 Watt an 4 Ohm)
5	Auto Level	Eingangsempfindlichkeit für die Einschaltautomatik einstellen
6	Volume	Lautstärkeregler für Subwoofer
7	Line Input	Audio-Eingangsbuchse
8	-	Anschlussbuchse für Netzkabel
9	-	Netzsicherung
10	Power On/Off	Netzschalter
11	Standby	Subwoofer ein- bzw. in Standby schaltenEin: Der Ring um den Taster leuchtet blauStandby: Der Ring um den Taster leuchtet orange

Verletzungs- / Beschädigungsgefahr!

Verlegen Sie die Kabel so, dass sie keine Stolperfallen bilden.

Subwoofer

Signalanschluss

Verbinden Sie die Cinch-Buchse • 7 „Line Input“ auf der Rückseite des Subwoofer und die Cinch-Buchse für Subwoofer am Receiver mit einem Mono-Cinch-Verbindungskabel.

In der Gebrauchsanleitung des Receivers finden Sie nähere Informationen dazu.

Netzanschluss

Stellen Sie sicher, dass am Subwoofer der Netzschalter • 10 „Power“ ausgeschaltet ist (Stellung „O OFF“).

- Verbinden Sie die Netz-Anschlussbuchse 8 über das beiliegende Netzkabel mit einer Netzsteckdose.

Satellitenlautsprecher

- Schließen Sie die Satellitenlautsprecher an wie in der dazugehörigen Bedienungsanleitung beschrieben.

Ein- und Ausschalten

- Mit dem Schalter 10 „Power“ schalten Sie den Subwoofer ein- bzw. aus. Bei eingeschaltetem Subwoofer leuchtet die LED 3 „Power“

Automatisches Ein-/Ausschalten

- Schalter 2:

• Stellung Auto: Der Subwoofer schaltet sich ein, sobald am Line Input 7 ein Audiosignal anliegt (LED 3 leuchtet blau).
  Bleibt das Audiosignal für 30 Minuten aus, schaltet der Subwoofer in Standby (LED 3 leuchtet orange).
• Stellung On: Der Subwoofer ist ständig eingeschaltet.

Eingangsempf i ndlichkeit der Einschaltautomatik ändern

- Mit dem Regler 5 „Auto Level“ können Sie die Empfindlichkeit der Einschaltautomatik ändern. Dies ist sinnvoll, wenn sich der Subwoofer trotz anliegendem Audiosignal nicht einschaltet bzw. durch Störipulse eingeschaltet wird.

Verwenden Sie zum Drehen des Reglers einen schmalen Schraubendreher.

Lautstärke

- Mit dem Lautstärkeregler 6 „Volume“ regeln Sie die Subwooferlautstärke.

Phase

- Mit dem Schalter 1 „Phase“ schalten Sie die Phasenverschiebung (180°) für den Subwoofer ein und aus. Dies kann eventuell zu einer Klagverbesserung führt.

Die folgenden Hinweise sollen Ihnen helfen, Störungen zu beseitigen. Sollte dies nicht gelingen, nehmen Sie bitte Kontakt mit unserer Hotline auf (siehe Seite 3). Beachten Sie die Garantiehinweise.

Störung Mögliche Ursache Abhilfe
Der Subwoofer arbeitet nicht. Die LED 3 leuchtet nicht.	Der Subwoofer ist ausgeschaltet oder hat keinen Strom.	Den Schalter 10 „Power“ einschalten („On I“).Netzkabel und Steckdose prüfen.
	Sicherung defekt 1.	Netzkabel entfernen.Sicherungshalter an der Netzanschlussbuchse vorsichtig herausziehen.	2.Alte Sicherung nach unten herausdrücken. Neue Sicherung (2 A träge) einsetzten und Halter zurückschieben.
Der Subwoofer arbeitet nicht, aber die LED 3 leuchtet blau.	Die Lautstärke ist zu niedrig eingestellt.	Lautstärke mit dem Regler 6 „Volume“ erhöhen.
Der Subwoofer brummt.	Der Subwoofer ist an einem anderen Stromkreis als die restliche Anlage angeschlossen	Subwoofer und Quellgerät an denselben Stromkreis anschließen.
	Das Brummen wird durch Netzstörungen verursacht.	Netzfi lter kaufen und beide Geräte daran anschließen.
	Das Brummen wird durch eine Mehrfachsteckdose verursacht.	Andere Mehrfachsteckdose verwenden oder Subwoofer direkt an die Wandsteckdose anschließen. Eventuell hilft es auch, wenn Sie den Netzstecker anders herum in die Steckdose stecken.
Der Subwoofer schaltet sich nicht ein.	Die Einschaltautomatik ist nicht empfi ndlich genug eingestellt.	Drehen Sie den Regler 5 „Auto Level“ weiter in Richtung „High“.
Der Subwoofer schaltet sich ungewollt ein.	Die Einschaltautomatik ist zu empfi ndlich eingestellt.	Drehen Sie den Regler 5 „Auto Level“ weiter in Richtung „Low“.

Reinigung und Pfl ege

Reinigen Sie den Subwoofer regelmäßig mit einem weichen, leicht angefeuchteten Microfasertuch. Beachten Sie dabei bitte die unbedingt die folgenden Hinweise:

Gefahr

Stromschlag-Gefahr!

Wasser kann in Verbindung mit Spannung führenden Teilen zu elektrischem Stromschlag

oder Kurzschluss führen.

Sorgen Sie dafür, dass keine Flüssigkeit eindringt.

Ziehen Sie vor dem Reinigen den Netzstecker.

Achtung

Beschädigungsgefahr!

Falsches Reinigungsmittel kann die empfindliche Gehäuseoberfl äche beschädigen.

- Verwenden Sie möglichst nur klares Wasser ohne Reinigungszusätze. Bei hartnäckigen Flecken können Sie mildes Seifenwasser verwenden.

- Auf keinen Fall dürfen scharfe Reiniger, Spiritus, Verdünner, Benzin oder Ähnliches für die Reinigung verwendet werden.

Entsorgung des Gerätes

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z. B. bei einer Sammelstelle seiner

Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet.

Technische Daten

		US5108/1 US5110/1
Betriebsspannung: 220-240 V~, 50/60 Hz 220-240 V~, 50/60 Hz
Leistungsaufnahme maximal 250 Watt 250 Watt
Maße (B x T x H): 240 mm x 365 mm x 420 mm 240 mm x 410 mm x 490 mm
Nettogewicht:		12,8 kg	17 kg

CE Dieses Produkt entspricht den Richtlinien des Rates der Europäischen Gemeinschaft 2004/108/EC und 2006/95/EC

Technische Änderungen vorbehalten!
