BEDIENUNGSANLEITUNG T 400 Mk2 Teufel
Technische Beschreibung und Bedienungsanleitung

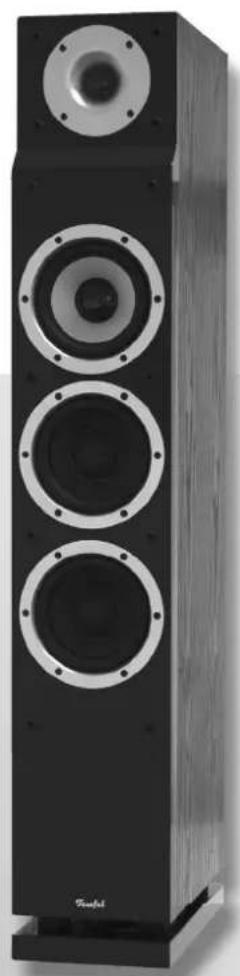

Stereo-Standlautsprecher
mit Bi-Wiring/Bi-Amping
Teufel
Inhalt
Allgemeine Hinweise und Informationen ....3
Zur Kenntnisnahme....3
Originalverpackung 3
Reklamation 3
-
Rechnungs-Nummer....3
-
Serien-Nummer bzw. Los-Nummer 3
Kontakt....3
Garantiebestimmungen.... 3
Rückgabe....3
Bestimmungsgemäßer Gebrauch 3
Sicherheitshinweise....4
Signalsymbole 4
Sicherheitshinweise 4
Auspacken und Aufstellen....5
Kontrolle ist besser 5
Hinweise zum Aufstellungsort 5
Entfernen der Schutzgitter 5
Anschließen 6
Anschluss-Variationen 6
Normaler Anschluss 6
Bi-Wiring 6
Bi-Amping....6
Kabel anschließen 6
Reinigung und Pflege....7
Umweltschutz....7
Entsorgung des Gerätes....7
Technische Daten....7
Zur Kenntnisnahme
Die Informationen in diesem Dokument können sich ohne vorherige Ankündigung ändern und stellen keinerlei Verpflichtung seitens der Lautsprecher Teufel GmbH dar. Ohne vorherige schriftliche Genehmigung der Lautsprecher Teufel GmbH darf kein Teil dieser Bedienungsanleitung vervielfältigt, in irgendeiner Form oder auf irgendeine Weise elektronisch, mechanisch, durch Fotokopien oder durch Aufzeichnungen übertragen werden.
© Lautsprecher Teufel GmbH
Version 1.1
Mai 2010
Originalverpackung
Falls Sie das achtwöchige Rückgaberecht in Anspruch nehmen wollen, müssen wir Sie bitten, die Verpackung unbedingt aufzubewahren. Wir können die Lautsprecher nur MIT ORIGINAL- VERPACKUNG zurücknehmen. Leerkartons sind nicht erhältlich!
Reklamation
Im Falle einer Reklamation benötigen wir zur Bearbeitung unbedingt folgende Angaben:
1. Rechnungs-Nummer
Zu fi nden auf dem Kaufbeleg (der dem Produkt beiliegt) oder der Auftragsbestätigung, die Sie als PDF-Dokument erhalten haben, z.B. 4322543
2. Serien-Nummer bzw. Los-Nummer
Zu finden auf der Rückseite des Gerätes, z. B. Serien-Nummer: UL 04007480121A
Vielen Dank für Ihre Unterstützung!
Kontakt
Bei Fragen, Anregungen oder Kritik wenden Sie sich bitte an unseren Service:
Lautsprecher Teufel GmbH
Gewerbehof Bülowbogen · Bülowstraße 66
Tel.: +49 (0)30 - 300 9 300
Fax: +49 (0)30 - 300 930 930
www.teufel.de
Garantiebestimmungen
12 Jahre Garantie für Lautsprecher ab Kaufdatum auf Material und Arbeitszeit, mit Ausnahme von Beschädigung aufgrund gebrauchswidriger Benutzung oder elektrischer oder mechanischer Überlastung. Als Garantiebeleg gilt das Original unserer Rechnung. Diese Garantie gilt ausschließlich für Lautsprecher, Endstufen und Elektronik, die von einem Endverbraucher zur privaten Nutzung
von Teufel erworben wurden. Die Garantie gilt nicht für Lautsprecher, Endstufen und Elektronik, die durch einen anderen Händler an den Endverbraucher gelangen. Bei einem privaten Weiterverkauf von Teufel-Produkten kann die Garantie auf den Erwerber übertragen werden, solange der Original-Kaufbeleg mit übergeben wird.
Rückgabe
Teufel gewährt ein achtwöchiges Umtausch- bzw. Rückgaberecht mit Rückerstattung des gezahlten Kaufbetrages. Die Rückgabe einzelner Komponenten eines Sets ist nur zulässig, wenn diese Komponenten auch einzeln von Lautsprecher Teufel zum Kauf angeboten werden. Mit der Rückgabe einer oder einzelner Komponenten verfällt der Preisnachlass, den Lautsprecher Teufel auf alle Komponenten eines Sets im Rahmen des Setpreises gewährt. Der Kunde erhält deshalb für die zurückgegebenen Komponenten nur die Differenz erstattet, die zwischen dem Setpreis und dem Kaufpreis der Einzelteile besteht, die er behält. Im wirtschaftlichen Ergebnis steht der Kunde dann so, als ob er von Anfang an die bei ihm verbleibenden Komponenten zum Einzelpreis erworben hätte.
Weitere Informationen zum Thema Rückgabe fi nden Sie auf dem Rückgabe-Formular, welches der Sendung beiliegt oder online im Support-Bereich unserer Website www.teufel.de
Im Falle einer Rückgabe handeln Sie bitte nicht ohne vorherige Rücksprache mit Lautsprecher Teufel. Nur wenn Sie die Rückgabe vorher telefonisch anmelden und den Vorgang mit uns besprechen, können wir die Rücknahme bearbeiten und akzeptieren!
Bestimmungsgemäßer Gebrauch
Verwenden Sie die Lautsprecher ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder sogar zu Personenschäden führen.
Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.
Die Lautsprecher sind zum Einsatz im privaten Bereich bestimmt.
Bevor Sie die Lautsprecher in Betrieb nehmen, lesen Sie bitte zuerst die Sicherheitshinweise und die Bedienungsanleitung aufmerksam durch.
Nur so können Sie alle Funktionen sicher und zuverlässig nutzen.
Heben Sie die Bedienungsanleitung gut auf und übergeben Sie sie auch an einen möglichen Nachbesitzer.
Signalsymbole
Folgende Signalsymbole fi nden Sie in dieser Anleitung:
Gefahr
Hohes Ri si ko!
Missachtung der War nung kann Scha den für Leib und Leben verursachen.
Achtung
Mittleres Ri si ko!
Missachtung der War nung kann einen Sachschaden verursachen.
Geringes Risiko!
Sachverhalte, die beim Umgang mit dem Gerät beachtet werden sollten.
Sicherheitshinweise
Gefahr
Gefahren für Kinder!
Kinder können sich beim Spielen in der Verpackungsfolie verfangen und darin ersticken.
Lassen Sie Kinder nicht mit dem Gerät und den Verpackungsfolien spielen. Es besteht Erstickungsgefahr.
Achten Sie darauf, dass Kinder keine kleinen Teile aus • dem Gerät entnehmen oder vom Gerät abziehen (z.B. Bedienknöpfe oder Steckeradapter). Sie könnten die Teile verschlucken und daran ersticken.
Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen.
Gefahr
Gefahr für das Gehör!
Hohe Lautstärke kann zu Gehörschäden führen. Speziell wenn der Subwoofer im »Standby/
Auto On« - Modus durch einen Bassimpuls eingeschaltet wird und er auf voller Lautstärke steht, kann plötzlich ein sehr hoher Schalldruck entstehen. Neben organischen Schäden können dadurch auch psychologische Folgen auftreten. Besonders gefährdet sind Kinder und Haustiere.
Stellen Sie den Lautstärkeregler Ihres Signalquellge- rätes auf einen niedrigen Pegel ein.
Halten Sie bei hohen Lautstärken immer einen gewis- sen Abstand zum Gerät und nie Ihre Ohren direkt an den Lautsprecher.
Beugen Sie Gesundheitsschäden vor und vermeiden • Sie dauerhaftes Hören mit hoher Lautstärke.
Gefahr
Verletzungs- / Beschädigungsgefahr!
Die Wahl eines ungeeigneten Aufstellungsorts kann Schäden nach sich ziehen.
Verwenden Sie die Geräte nicht unbefestigt in Fahrzeugen, an labilen Standorten, auf wackeligen Stativen oder Möbeln, an unterdimensionierten Halterungen etc. Die Lautsprecher könnten um- oder herunterfallen und Personenschäden verursachen oder selbst beschädigt werden.
Stellen Sie die Lautsprecher so auf, dass sie nicht unbeabsichtigt umgestoßen werden können und die Kabel keine Stolperfallen bilden.
Sorgen Sie dafür, dass eine eventuelle Wandmontage • fachmännisch durchgeführt wird.
- Verwenden Sie zur Befestigung nur geeignete Wandhalter. Vergewissern Sie sich der Tragfähigkeit der Wände.
- Betreiben Sie die Lautsprecher nicht, wenn die Gehäuse oder die Anschlussleitungen defekt sind oder andere sichtbare Schäden aufweisen.
Verwenden Sie die Lautsprecher nur in Innenräumen.
- Betreiben Sie die Lautsprecher nicht in Feuchträumen, und schützen Sie sie vor Tropf- und Spritzwasser. Achten Sie auch darauf, dass keine Vasen oder andere mit Flüssigkeit gefüllten Gefäße auf dem Lautsprecher oder in dessen Nähe stehen, damit keine Flüssigkeit in das Gehäuse gelangt.
- Stellen Sie die Lautsprecher nicht in der Nähe von Wärmequellen auf (z.B. Heizkörper, Öfen, sonstige wärmespendende Geräte, wie Verstärker etc.).
Öffnen Sie vorsichtig die Kartons, heben Sie die Lautsprecher mit den EPE-Schaumteilen vorsichtig heraus und entfernen Sie die Schaumteile, ohne in die Membranen zu fassen.
Verbindungskabel
Die T 400-Serie wird aufgrund diverser unterschiedlicher Kundenanforderungen ohne
Verbindungskabel ausgeliefert. Passende Kabel finden Sie in unserem Webshop (www.teufel.de) im Bereich „Zubehör“.
Kontrolle ist besser
Prüfen Sie, ob die Lieferung vollständig und unbeschädigt ist.
Sollte die Lieferung unvollständig sein oder Transport-• schäden aufweisen, nehmen Sie das Gerät nicht in Betrieb, sondern wenden Sie sich bitte an unseren Service (siehe Seite 3).
Hinweise zum Aufstellungsort
Wählen Sie einen stabilen, ebenen Untergrund.
Sorgen Sie für eine trockene, staubfreie Umgebung.
Vermeiden Sie die Nähe von Wärmequellen und • direkte Sonneneinstrahlung.
Verlegen Sie die Anschlusskabel so, dass sie keine • Stolperfallen bilden.
Stellen Sie keine schweren Gegenstände auf die Kabel • oder die Lautsprecher.
Die folgenden Angaben beziehen sich auf den „idealen Hörraum“, in dem der Zuhörer mit ausreichendem Abstand zentral vor den Lautsprecher-Boxen sitzt (siehe Grafi k) und sich keine Gegenstände (Tische o.Ä.) dazwischen befinden. Doch leider erlauben der Raum, die Einrichtung oder andere Gegebenheiten nicht immer eine derart optimale Platzierung.
Moderne Verstärker bieten vielfältige Möglichkeiten, etwaige Abstriche in der Aufstellung elektronisch zu kompensieren. Generell gilt die Regel: Stets können Sie auf Basis unserer Empfehlungen experimentieren, was in Ihren Räumlichkeiten akustisch und optisch am besten funktioniert. Lassen Sie Ihre Ohren (und Augen) entscheiden!

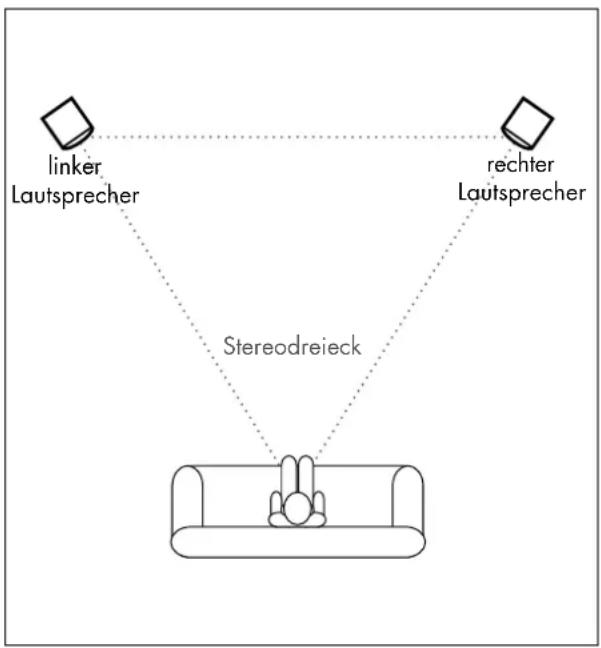

Die Lautsprecher sollten rechts und links vor dem Zuhörer stehen und mit ihm ein möglichst gleichseitiges Dreieck bilden - das sogenannte Stereodreieck (Entfernung zum Hörer = Entfernung zwischen den Lautsprechern). Die Lautsprecher sollten gerade in den Raum strahlen oder leicht auf den Zuhörer ausgerichtet sein.
Entfernen der Schutzgitter
Sie können die Schutzgitter von den Lautsprechern abnehmen, indem Sie vorsichtig hinter die Schutzgitter greifen und diese langsam nach vorn abziehen.
Beim Aufsetzen der Gitter achten Sie bitte darauf, dass die Montagestifte genau in die entsprechenden Buchsen am Lautsprecher gleiten.
Anschluss-Variationen
Neben dem normalen Anschluss, bei dem jede Lautsprechersäule mit einem Kabel an den Verstärker angeschlossen wird, können Sie auch die Varianten „Bi-Wiring“ oder „Bi-Amping“ wählen.
Normaler Anschluss
Bei diesem Anschluss werden die T 400 Lautsprecher wie herkömmliche Lautsprecher mit jeweils einem 2-adrigen Lautsprecherkabel angeschlossen. Die Kontaktbrücken zwischen den Anschlussklemmen dürfen dabei nicht entfernt werden; Sie können die Lautsprecherkabel dementsprechend an die oberen oder die unteren Klemmen anschließen.
Bi-Wiring
Hierbei werden der Hoch- und der Mittelton-Lautsprecher mir einem Lautsprecherkabel und die beiden Tiefton-Lautsprecher mit einem zweiten Lautsprecherkabel angeschlossen. So können Sie Verzerrungen durch sehr lange Kabel minimieren.
Bi-Amping
Hierbei werden die Hoch-/Mittelton- und die Tiefton-Lautsprecher durch jeweils eigene Endstufen versorgt.
Kabel anschließen
Gefahr
Verletzungs- / Beschädigungsgefahr!
Verlegen Sie die Kabel so, dass sie keine Stolperfallen bilden.
Schalten Sie Ihren Verstärkers aus.1.
Verlegen Sie Lautsprecherkabel von Ihrem Verstärker 2. zu jedem der Lautsprecher. Dieses Kabel sollte hochwertige Lautsprecher-Doppellitze mit gekennzeichneten Adern sein. Der Querschnitt sollte mindestens 2,5 mm ^2 betragen.
An der Rückseite der Lautsprecher 3 befi ndet sich jeweils ein Anschlussterminal mit vier Polklemmen.

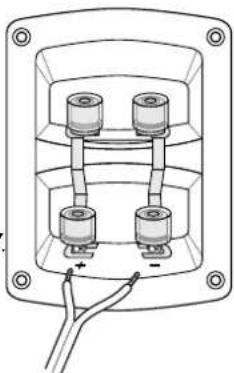

Hier können Sie die Lautsprecher- kabel mittels Bananensteckern oder direkt anschließen. Wir beschreiben hier nur den direkten Anschluss.
Die Klemmen sind rot (+) und schwarz (-) markiert.
Achten Sie auf die korrekte Polung!
Verbinden Sie jeweils die gleichfarbigen Klemmen Ihrer Lautsprecher und Ihres Verstär-
kers miteinander, da sonst die Klangqualität leidet. Um dies zu erleichtern, sind die einzelnen Litzen der Lautsprecherkabel durch unterschiedliche Farben oder Formen gekennzeichnet.

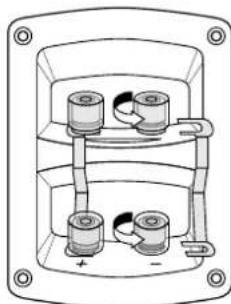

Nur für den Bi-Wiring- oder 4. Bi-Amping-Betrieb müssen Sie die Kontaktbrücken entfernen: Drehen Sie dazu die Anschlussklemmen gegen den Uhrzeigersinn los und ziehen Sie die Kontaktbrücken heraus. Die oberen Klemmen führen zu den Hoch- und Mitteltonlautsprechern, die unteren Klemmen zu den Tieftönern.
Teilen Sie die 5. Litze an beiden Enden auf etwa 30 mm und
entfernen Sie jeweils ca. 10 mm der Isolierung.
Verdrehen Sie die Litze, damit
keine Adern herausstehen.
Drehen Sie die Anschlussklem-6 me gegen den Uhrzeigersinn los. Führen Sie das abisolierte Kabelende in das nun sichtbare Loch ein. Drehen Sie die Klemme im Uhrzeigersinn zu. Damit ist das Kabel festgeklemmt.
Schließen Sie das andere Ende 7. der Lautsprecherkabel an Ihren Verstärker an. Hinweise dazu sollten Sie in der Gebrauchsanleitung des Gerätes finden.
Reinigung und Pfl ege
Die furnierten Flächen unserer Lautsprecher sind mit einem Oberfl ächenschutz versehen, der eine Holzpolitur überfl üssig macht.
Entfernen Sie Staub oder leichte Verschmutzungen am • besten mit einem trockenen, geschmeidigen Ledertuch.
Reiben Sie stärkere Verschmutzung mit einem feuchten • Tuch ab. Sorgen Sie dafür, dass keine Flüssigkeit in die Lautsprecher eindringt.
Wischen Sie die Flächen anschließend sofort mit einem • weichen Tuch ohne Druck trocken.
Achtung Beschädigungsgefahr!
Falsches Reinigungsmittel kann die empfindliche Gehäuseoberfl äche beschädigen.
Verwenden Sie möglichst nur klares, handwarmes • Wasser ohne Reinigungszusätze. Bei hartnäckigen Flecken können Sie mildes Seifenwasser verwenden.
Auf keinen Fall dürfen scharfe Reiniger, Spiritus, • Verdünner, Benzin oder Ähnliches für die Reinigung verwendet werden.
Umweltschutz
Entsorgung des Gerätes
Altgeräte dürfen nicht in den Hausmüll!
Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpfl ichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner
Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.
Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet.
Technische Daten
Impedanz:
Empfohlene Verstärkerleistung:
Trennfrequenz(en):
Anschlussklemmen maximaler Kabelquerschnitt:
Bananenstecker tauglich:
Magnetisch abgeschirmt:
Front-Abdeckung abnehmbar:
Volumen:
Maße (B x T x H):
Nettogewicht:
4-8
Ohm
50 Watt
400/3000 Hz
10 mm ^2
ja
ja
ja
23 Liter
162 mm × 300 mm × 950 mm
19 kg
Dieses Produkt entspricht den Richtlinien des Rates der Europäischen Gemeinschaft 2004/108/EC und 2006/95/EC
Technische Änderungen vorbehalten!
