Produkttyp	Regallautsprecher
Modell	T 300 Mk2
Marke	Teufel
Abmessungen (B x H x T)	ca. 200 x 300 x 250 mm
Gewicht	ca. 5,0 kg
Bauart	2-Wege, Bassreflex
Frequenzgang	60 Hz - 20 kHz
Impedanz	4 - 8 Ohm
Empfindlichkeit	87 dB (2,83 V/1 m)
Belastbarkeit (Musik)	100 W
Gehäusematerial	MDF mit Folienoberfläche
Stromversorgung	keine (passiv)
Anschlüsse	Schraubklemmen
Lieferumfang	2 Lautsprecher, Kurzanleitung
Reinigung	Staub mit weichem, trockenem Tuch entfernen
Sicherheitshinweise	Stabil aufstellen; nicht in der Nähe von Wasser oder Wärmequellen verwenden
Ersatzteile/Reparatur	Nur durch autorisiertes Fachpersonal

Häufig gestellte Fragen - T 300 Mk2 Teufel

Wie schließe ich die Teufel T 300 Mk2 an?

Verbinden Sie die Lautsprecher mit einem Verstärker über die Schraubklemmen. Achten Sie auf korrekte Polarität (+/-).

Welche Verstärkerleistung wird empfohlen?

Ein Verstärker mit 30-100 W pro Kanal bei 4-8 Ohm ist ideal. Vermeiden Sie Übersteuerung.

Kann ich die Lautsprecher an eine Soundbar anschließen?

Nur wenn die Soundbar einen Lautsprecheranschluss (passiv) hat. Meist sind aktive Soundbars nicht geeignet.

Sind die Lautsprecher für Surround-Sound geeignet?

Ja, sie können als Front-, Rear- oder Center-Lautsprecher in einem Heimkinosystem verwendet werden.

Wie reinige ich die Lautsprecheroberfläche?

Verwenden Sie ein weiches, trockenes Tuch. Keine aggressiven Reiniger oder Feuchtigkeit.

Kann ich die Lautsprecher auf Regalen oder Ständern platzieren?

Ja, stellen Sie sie auf eine stabile Oberfläche oder verwenden Sie Lautsprecherständer, um Vibrationen zu minimieren.

Was ist der empfohlene Hörposition-Abstand?

Ein Abstand von 2-4 Metern zwischen den Lautsprechern und der Hörposition ist optimal.

Kann ich die Abdeckungen (Grills) entfernen?

Ja, die Abdeckungen können vorsichtig abgezogen werden. Achten Sie darauf, die Membranen nicht zu beschädigen.

Sind die Lautsprecher für den Außenbereich geeignet?

Nein, sie sind nur für den Innenbereich bestimmt. Feuchtigkeit und direkte Sonneneinstrahlung können Schäden verursachen.

Wo finde ich die Seriennummer?

Die Seriennummer befindet sich auf der Rückseite des Lautsprechers oder auf der Verpackung.

BEDIENUNGSANLEITUNG T 300 Mk2 Teufel

Technische Beschreibung und Bedienungsanleitung

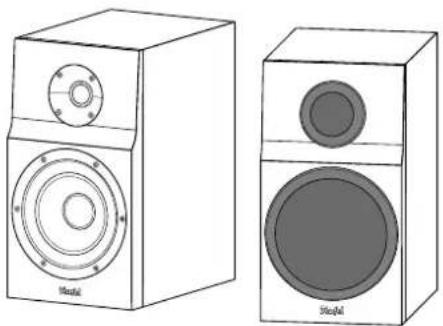

Kompakt-Lautsprecher T 300 Mk 2

Teufel

Allgemeine Hinweise & Informationen

Bestimmungsgemäßer Gebrauch

Verwenden Sie die Lautsprecher ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind. Die Lautsprecher sind zum Einsatz im privaten Bereich bestimmt.

Bevor Sie die Lautsprecher in Betrieb nehmen, lesen Sie bitte zuerst die Sicherheitshinweise und die Bedienungsanleitung aufmerksam durch. Nur so können Sie

alle Funktionen sicher und zuverlässig nutzen. Heben Sie die Bedienungsanleitung gut auf und übergeben Sie sie auch an einen möglichen Nachbesitzer.

Zur Kenntnisnahme

Die Informationen in diesem Dokument können sich ohne vorherige Ankündigung ändern und stellen keinerlei Verpflichtung seitens der Lautsprecher Teufel GmbH dar. Ohne vorherige schriftliche Genehmigung der Lautsprecher Teufel GmbH darf kein Teil dieser Bedienungsanleitung vervielfältigt, in irgendeiner Form oder auf irgendeine Weise elektronisch, mechanisch, durch Fotokopien oder durch Aufzeichnungen übertragen werden.

Originalverpackung

Falls Sie das achtwöchige Rückgaberecht in Anspruch nehmen wollen, müssen wir Sie bitten, die Verpackung unbedingt aufzubewahren. Wir können das Gerät nur MIT ORIGINAL-VERPACKUNG zurücknehmen. Leerkartons sind nicht erhältlich!

Reklamation

Im Falle einer Reklamation benötigen wir zur Bearbeitung unbedingt Ihre Rechnungsnummer sowie die Seriennummer bzw. Losnummer. Die Seriennummer ist auf der Rückseite des Gerätes zu finden.

Vielen Dank für Ihre Unterstützung!

Kontakt

Bei Fragen, Anregungen oder Kritik wenden Sie sich bitte an unseren Service:

Lautsprecher Teufel GmbH

Gewerbehof Bülowbogen

Bülowstraße 66

E-Mail: [e-mail]

www.teufel.de / www.teufelaudio.com

Lieferumfang und Technische Daten

Lieferumfang 2 Kompakt-LautsprecherT 300 Mk 2
Abmessungen (HxBxT) 355	mm x 195 mm x 290 mm
Gewicht 14,7 kg
Nennimpedanz 4 - 8 Ohm

Technische Änderungen vorbehalten!

Weitere technische Daten erhalten Sie auf unserer Webseite.

Prüfen Sie, ob die Lieferung vollständig und unbeschädigt ist. Bei Schäden, den Artikel nicht in Betrieb nehmen, sondern unseren Service kontaktieren.

Dieses Produkt entspricht den Richtlinien des Rates der Europäischen Gemeinschaft 2004/108/EC und 2006/95/EC

Sicherheitshinweise

Signalsymbole

Folgende Signalsymbole finden Sie in dieser Anleitung:

= Hohes Rislko! Missachtung der Warnung kann Scha den für Leib und Leben verursachen.

= Mittleres Risiko! Missachtung der Warnung kann einschaftschaussten

= Gerlnges Risiko! Sachverhalte, die beim Umgang mit dem Gerät beachtet werden sollten.

Gefahr für das Gehör!

Hohe Lautstärke kann zu Gehörschäden führen. Speziell wenn ein Gerät eingeschaltet wird und auf

volle Lautstärke eingestellt ist, kann plötzlich ein sehr hoher Schalldruck entstehen. Neben organischen Schäden können dadurch auch psychologische Folgen auftreten. Besonders gefährdet sind Kinder und Haustiere.

• Stellen Sie den Lautstärkeregler Ihres Signalquellgeräts auf einen niedrigen Pegel ein.
• Halten Sie bei hohen Lautstärken immer einen gewissen Abstand zum Gerät und nie Ihre Ohren direkt an den Lautsprecher.
• Beugen Sie Gesundheitsschäden vor und vermeiden Sie dauerhaftes Hören mit hoher Lautstärke.

Gefahr

Gefahren für Kinder!

Kinder können sich beim Spielen in der Verpackungsfolie verfangen und darin ersticken.

• Lassen Sie Kinder nicht mit dem Gerät und den Verpackungsfolien spielen. Es besteht Erstickungsgefahr.
• Achten Sie darauf, dass Kinder keine kleinen Teile aus dem Gerät entnehmen oder vom Gerät abziehen (z. B. Bedienknöpfe oder Steckeradapter). Sie könnten die Teile verschlucken und daran ersticken. Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen.

Gefahr

Verletzungs-/Beschädigungsgefahr!

Ein mangelhafter Aufstellungsort kann Schäden verursachen.

• Verwenden Sie die Lautsprecher nicht unbefestigt in Fahrzeugen, an labilen Standorten, auf wackeligen Stativen oder Möbeln, an unterdimensionierten Halterungen etc. Die Lautsprecher könnten um- oder herunterfallen und Personenschäden verursachen oder selbst beschädigt werden.
• Stellen Sie die Lautsprecher so auf, dass sie nicht unbeabsichtigt umgestoßen werden können und die Kabel keine Stolperfallen bilden.
• Befolgen Sie sorgfältig die Bedienungsanleitung.
• Sorgen Sie dafür, dass eine eventuelle Wandmontage fachmännisch durchgeführt wird.
• Vergewissern Sie sich bei einer Wandmontage der Tragfähigkeit der Wände.
• Stellen Sie die Lautsprecher nicht in der Nähe von Wärmequellen auf (z. B. Heizkörper, Öfen, sonstige wärmespendende Geräte, wie Verstärker etc.).

Achtung

Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigung oder zum Brand führen.

• Stellen Sie keine offenen Brandquellen wie brennende Kerzen oder Ähnliches auf das Gerät.
• Sorgen Sie für ausreichende Lüftung.
• Setzen Sie das Gerät nicht der direkten Sonne aus.
• Verwenden Sie das Gerät nur in Innenräumen.
• Betreiben Sie das Gerät nicht in Feuchträumen, und schützen Sie es vor Tropf- und Spritzwasser. Achten Sie auch darauf, dass keine Vasen oder andere mit Flüssigkeit gefüllten Gefäße auf dem Gerät oder in dessen Nähe stehen, damit keine Flüssigkeit in das Gehäuse gelangt.

Auspacken

- Öffnen Sie vorsichtig die Kartons, heben Sie die Lautsprecher mit den EPE-Schaumteilen vorsichtig heraus und entfernen Sie die Schaumteile, ohne in die Membranen zu fassen.

Aufstellen

Hinweis

Umfangreiche Hinweise zur korrekten Aufstellung finden Sie auf unserer Webseite.

• Wählen Sie einen stabilen, ebenen Untergrund.
• Sorgen Sie für eine trockene, staubfreie Umgebung.
• Vermeiden Sie die Nähe von Wärmequellen und direkte Sonneneinstrahlung.
• Verlegen Sie die Anschlusskabel so, dass sie keine Stolperfallen bilden.
• Stellen Sie keine schweren Gegenstände auf die Kabel oder die Lautsprecher.
• Achten Sie auf einen festen Stand des Lautsprechers, um Vibrationen zu vermeiden.

Montage

Speziell auf diese Lautsprecher abgestimmtes Montagematerial (Kabel, Standfüße, Wandhalter und Resonanzdämpfer) erhalten Sie in unserem Webshop.

Entfernen der Schutzgitter

Die Schutzgitter werden durch Magnete an der Lautsprecherfront gehalten und sind leicht abnehmbar. Ohne Schutzgitter werden insbesondere hohe Frequenzen klarer wiedergegeben. Greifen Sie zum Entfernen hinter die Schutzgitter und ziehen Sie diese langsam nach vorn ab.

Achtung

Beschädigungsgefahr!

Achten Sie darauf, dass Sie nicht in die sehr empfindlichen Membranen fassen.

Anschließen

Gefahr

Verletzungs-/Beschädigungsgefahr!

Verlegen Sie die Kabel so, dass sie keine Stolperfallen bilden.

1. Ziehen Sie den Netzstecker Ihres Verstärkers/AV-Receivers oder Mehrkanal-Aktiv-Subwoofers aus der Steckdose.
2. Verlegen Sie Lautsprecherkabel von Ihrem Verstärker/AV-Receiver oder Mehrkanal-Aktiv-Subwoofer zu jedem der Lautsprecher. Dieses Kabel sollte hochwertige Lautsprecher-Dopellitze mit gekennzeichneten Adern sein. Der Querschnitt sollte mindestens 1,5 mm² betragen.
3. An der Rückseite der Lautsprecher befindet sich jeweils ein Anschlussterminal mit zwei Klemmen, an die Sie die Lautsprecherkabel anschließen müssen. Die Klemmen sind jeweils rot (+) und schwarz (-) markiert.

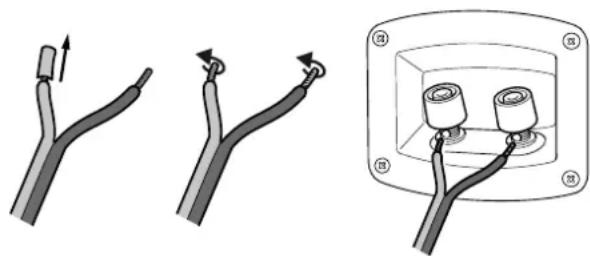

Achten Sie auf die korrekte Polung!

Verbinden Sie jeweils die Klemmen mit gleicher Farbe. Ansonsten leidet die Klangqualität.

Die Lautsprecheranschlüsse Ihres Verstärkers/AV-Receivers oder Mehrkanal-Aktiv-Subwoofers sollten ähnlich markiert sein. Die Adern der Lautsprecherkabel sind durch unterschiedliche Farben oder Formen gekennzeichnet.

1. Teilen Sie die Litze an beiden Enden auf etwa 30 mm und entfernen Sie jeweils ca. 10 mm der Isolierung.
2. Verdrehen Sie die abisolierten Litzenenden, damit kein Draht heraussteht. Ein Verzinnen ist nicht notwendig.
3. Drehen Sie die Anschlussklemme gegen den Uhrzeigersinn los. Führen Sie das abisierte Kabelende in das nun sichtbare Loch ein. Drehen Sie die Klemme im Uhrzeigersinn zu. Damit ist das Kabel festgeklemmt.
4. Schließen Sie die Kabel auf die gleiche Weise auch an den anderen Lautsprecher an.
5. Schließen Sie die Lautsprecherkabel an Ihren Verstärker/AV-Receiver oder Mehrkanal-Aktiv-Subwoofer an. Hinweise dazu sollten Sie in der Gebrauchsanleitung des Gerätes fi nden.
6. Stecken Sie den Netzstecker Ihres Verstärkers/AV-Receivers oder Mehrkanal-Aktiv-Subwoofers zurück in die Steckdose.

Die furnierten Flächen unserer Lautsprecher sind mit einem Oberflächenschutz versehen, der eine Holzpolitur überflüssig macht.

• Entfernen Sie Staub oder leichte Verschmutzungen am besten mit einem trockenen, geschmeidigen Ledertuch.
• Reiben Sie stärkere Verschmutzung mit einem feuchten Tuch ab. Sorgen Sie dafür, dass keine Flüssigkeit in die Lautsprecher eindringt.
• Wischen Sie die Flächen anschließend sofort mit einem weichen Tuch ohne Druck trocken.

Achtung Beschädigungsgefahr!

Falsches Reinigungsmittel kann die empfindliche Gehäuseoberfl äche beschädigen.

Verwenden Sie möglichst nur klares Wasser ohne Reinigungszusätze. Bei hartnäckigen Flecken können Sie mildes Seifenwasser verwenden.

Auf keinen Fall dürfen scharfe Reiniger, Spiritus, Verdünner, Benzin oder Ähnliches für die Reinigung verwendet werden.

Hilfe bei Störungen

Die folgenden Hinweise und weitere ausführliche Informationen auf unserer Webseite sollen Ihnen helfen, Störungen zu beseitigen. Sollte dies nicht gelingen, nehmen Sie bitte Kontakt mit unserer Hotline auf 030 / 300 9 300. Beachten Sie auch die Garantiehinweise.

Störung Mögliche Ursache Abhilfe
Die Wiedergabe ist verrauscht.	Grundsätzlich sind die Lautsprecher sehr rauscharm. Meist „entlarvt“ das im Hochtonbereich sehr gut aufl ösende Boxensystem die mangelhafte Qualität einer Signalquelle (z. B. von MP3-Dateien).	Sorgen Sie dafür, dass von der Quelle ein einwandfreies Signal gesendet wird.
Der Klang wirkt flau.	Lautsprecher verpolt angeschlossen.	Prüfen Sie den korrekten Anschluss der Kabel aller Lautsprecher.

Umweltschutz

Entsorgung des Geräts

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z. B. bei einer Sammelstelle seiner Gemeinde/seines Stadt-

teils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet.
