Columa 300 7.1 Set L - Lautsprecher Teufel - Kostenlose Bedienungsanleitung

Produkttyp	Lautsprechersystem 7.1 Set
Marke	Teufel
Modell	Columa 300 7.1 Set L
Kanäle	7.1 (7 Satelliten + 1 Subwoofer)
Impedanz	4–8 Ohm
Frequenzbereich	ca. 30 Hz – 20 kHz
Empfindlichkeit	ca. 89 dB
Gesamtleistung (RMS)	ca. 300 Watt
Gehäusematerial	MDF mit Folierung
Maße Satellit (B×H×T)	ca. 120 × 200 × 120 mm
Maße Subwoofer (B×H×T)	ca. 250 × 400 × 300 mm
Gewicht Satellit	ca. 1,5 kg
Gewicht Subwoofer	ca. 8 kg
Stromversorgung	230 V AC, 50 Hz (Subwoofer aktiv)
Anschlüsse	Cinch, Lautsprecherklemmen
Lieferumfang	7 Lautsprecher, 1 Subwoofer, Bedienungsanleitung
Farbe	Schwarz
Besonderheiten	Elegantes Design, hochwertige Verarbeitung
Reinigung	Mit trockenem Tuch abwischen; keine aggressiven Reiniger
Sicherheitshinweise	Stabile Aufstellung; nicht in der Nähe von Wärmequellen
Reparatur	Nur durch Fachpersonal; keine eigenmächtigen Umbauten
Entsorgung	Elektrogeräte nicht im Hausmüll; gemäß EU-Richtlinie
Zubehör	Gummifüße, Lautsprecherkabel (im Lieferumfang)

Häufig gestellte Fragen - Columa 300 7.1 Set L Teufel

Wie schließe ich die Lautsprecher an?

Verbinden Sie die passiven Satelliten über die Lautsprecherklemmen mit dem Verstärker oder AV-Receiver. Achten Sie auf korrekte Polarität (Plus an Plus, Minus an Minus). Der aktive Subwoofer wird über ein Cinch-Kabel mit dem Subwoofer-Ausgang des Receivers verbunden.

Wie stelle ich den Subwoofer richtig ein?

Platzieren Sie den Subwoofer im Raum, idealerweise in einer Ecke oder an der Wand. Stellen Sie die Lautstärke und die Übergangsfrequenz (ca. 80–120 Hz) am Subwoofer ein. Verwenden Sie einen Testton oder eine Einmessfunktion des Receivers.

Kann ich die Lautsprecher an der Wand montieren?

Die Satelliten des Columa 300 Sets sind für die Regal- oder Standaufstellung vorgesehen. Eine Wandmontage ist nur mit geeigneten Wandhaltern möglich, die nicht im Lieferumfang enthalten sind. Achten Sie auf eine stabile Befestigung.

Welche Verstärkerleistung wird empfohlen?

Empfohlen wird ein AV-Receiver mit einer Leistung von ca. 50–150 Watt pro Kanal (8 Ohm). Achten Sie darauf, dass der Receiver über einen Subwoofer-Ausgang verfügt.

Wie reinige ich die Lautsprecher?

Reinigen Sie die Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Wasser, da dies die Oberfläche beschädigen könnte.

Was tun bei Brummen oder Störgeräuschen?

Überprüfen Sie die Kabelverbindungen auf festen Sitz. Vermeiden Sie parallele Verlegung von Strom- und Signalkabeln. Ein Brrummen kann durch Masseprobleme verursacht werden – verwenden Sie ggf. einen Netzfilter.

Sind die Lautsprecher kompatibel mit meinem AV-Receiver?

Ja, das Set ist kompatibel mit den meisten AV-Receivern mit 7.1-Ausgang. Achten Sie auf die Impedanz (4–8 Ohm) und ausreichende Leistung.

Wie lange ist die Garantie?

Teufel gewährt in der Regel eine Garantie von 12 Monaten auf das Lautsprechersystem. Für genaue Informationen beachten Sie die Garantiebedingungen in der Bedienungsanleitung.

Kann ich einzelne Lautsprecher nachkaufen?

Ja, einzelne Komponenten des Columa 300 Sets können über den Teufel-Kundenservice oder autorisierte Händler nachbestellt werden. Halten Sie die Modellnummer bereit.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung liegt dem Produkt als Druckversion bei. Zusätzlich steht sie auf der Teufel-Website und auf notice-facile.com als PDF zum Download bereit.

BEDIENUNGSANLEITUNG Columa 300 7.1 Set L Teufel

Technische Beschreibung und Bedienungsanleitung

5.1-Heimkino-Lautsprecher-Set mit Aktiv-Subwoofer

Teufel

Inhalt

Allgemeine Hinweise und Informationen ....3

Sicherheitshinweise....4

Übersicht 5

Bedienelemente und Anschlüsse ....6

Montage 7

Aufstellen....8

Hinweise zum Aufstellungsort 8

Center-Lautsprecher....8

Front-Lautsprecher 8

Rear-Lautsprecher 8

Subwoofer 8

Anschließen....9

Satelliten-Lautsprecher....9

Subwoofer 9

Netzanschluss 9

Betrieb....10

Ein- und Ausschalten 10

Automatisches Ein-/Ausschalten 10

Lautstärke....10

Klangeinstellungen 10

Übergangsfrequenz 10

Phase 10

Reinigung und Pflege 10

Hilfe bei Störungen....11

Technische Daten 12

Umweltschutz....12

Zur Kenntnisnahme

Die Informationen in diesem Dokument können sich ohne vorherige Ankündigung ändern und stellen keinerlei Verpflichtung seitens der Lautsprecher Teufel GmbH dar. Ohne vorherige schriftliche Genehmigung der Lautsprecher Teufel GmbH darf kein Teil dieser Bedienungsanleitung vervielfältigt, in irgendeiner Form oder auf irgendeine Weise elektronisch, mechanisch, durch Fotokopien oder durch Aufzeichnungen übertragen werden.

© Lautsprecher Teufel GmbH

Version 1.0

Mai 2010

Originalverpackung

Falls Sie das achtwöchige Rückgaberecht in Anspruch nehmen wollen, müssen wir Sie bitten, die Verpackung unbedingt aufzubewahren. Wir können die Lautsprecher nur MIT ORIGINAL-VERPACKUNG zurücknehmen. Leerkartons sind nicht erhältlich!

Reklamation

Im Falle einer Reklamation benötigen wir zur Bearbeitung unbedingt folgende Angaben:

1. Rechnungs-Nummer

Zu fi nden auf dem Kaufbeleg (der dem Produkt beiliegt) oder der Auftragsbestätigung, die Sie als PDF-Dokument erhalten haben, z. B. 4322543

2. Serien-Nummer bzw. Los-Nummer

Zu fi nden auf der Rückseite des Gerätes, z. B. Serien-Nr.: CL30000240129A-123.

Vielen Dank für Ihre Unterstützung!

Kontakt

Bei Fragen, Anregungen oder Kritik wenden Sie sich bitte an unseren Service: Lautsprecher Teufel GmbH Gewerbehof Bülowbogen · Bülowstraße 66 10783 Berlin (Germany) Tel.: +49 (0)30 / 300 9 300 Fax: +49 (0)30 / 300 930 930 www.teufel.de

Bestimmungsgemäßer Gebrauch

Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachoder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind. Das Gerät ist zum Einsatz im privaten Bereich bestimmt.

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte zuerst die Sicherheitshinweise und die Bedienungsanleitung aufmerksam durch. Nur so Sie alle Funktionen sicher und zuverlässig nutzen. Sie die Bedienungsanleitung gut auf und übergesie auch an einen möglichen Nachbesitzer.

Signalsymbole

Folgende Signalsymbole fi nden Sie in dieser Anleitung:

Gefahr

Hohes Ri si ko!

Missachtung der War nung kann Scha den für Leib und Leben verursachen.

Achtung

Mittleres Ri si ko!

Missachtung der War nung kann einen Sachschaden verursachen.

Geringes Risiko!

Sachverhalte, die beim Umgang mit dem Gerät beachtet werden sollten.

Sicherheitshinweise

Gefahr

Stromschlag-Gefahr!

Fehlerhafte Elektroinstallation oder zu hohe Netzspannung kann zu elektrischem Stromschlag

führen.

Das Gerät ist ausschließlich für eine Netzspannung • von 230 V \~, 50 Hz geeignet.

Ziehen Sie sofort den Netzstecker und betreiben Sie • das Gerät nicht, wenn dessen Gehäuse oder die Netzanschlussleitung defekt ist oder andere sichtbare Schäden aufweist.

Wenn das Gerät Rauch entwickelt, verbrannt riecht • oder ungewohnte Geräusche von sich gibt, trennen Sie es sofort vom Netz, und nehmen Sie es nicht mehr in Betrieb.

Öffnen Sie niemals das Gehäuse des Geräts.

Die Instandsetzung des Geräts darf nur von einem autorisierten Fachbetrieb vorgenommen werden. Dabei dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind. Stecken Sie keine Gegenstände durch die Lüftungs-• schlitze in das Gehäuse.

Verwenden Sie das Gerät nur in Innenräumen.

Betreiben Sie das Gerät nicht in Feuchträumen, und • schützen Sie es vor Tropf- und Spritzwasser.

Achten Sie auch darauf, dass keine Vasen oder andere mit Flüssigkeit gefüllten Gefäße auf dem Gerät oder in dessen Nähe stehen, damit keine Flüssigkeit in das Gehäuse gelangt. Falls doch Wasser oder andere Fremdkörper eindringen, ziehen Sie sofort den Netzstecker und nehmen Sie ggf. vorhandene Batterien heraus. Schicken Sie das Gerät dann an unsere Service-Adresse ein.

Fassen Sie den Netzstecker niemals mit feuchten • Händen an.

- Prüfen Sie das Gerät regelmäßig auf Schäden.

Gefahr

Gefahren für Kinder!

Kinder können sich beim Spielen in der Verpackungsfolie verfangen und darin ersticken.

- Lassen Sie Kinder nicht mit dem Gerät und den Verpackungsfolien spielen. Es besteht Erstickungsgefahr.

- Achten Sie darauf, dass Kinder keine kleinen Teile aus dem Gerät entnehmen oder vom Gerät abziehen (z. B. Bedienknöpfe oder Steckeradapter). Sie könnten die Teile verschlucken und daran erstickten.

Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen.

Gefahr

Gefahr für das Gehör!

Hohe Lautstärke kann zu Gehörschäden führen. Speziell wenn der Subwoofer beim Einschalten

auf voller Lautstärke steht, kann plötzlich ein sehr hoher Schalldruck entstehen. Neben organischen Schäden können dadurch auch psychologische Folgen auftreten. Besonders gefährdet sind Kinder und Haustiere.

- Stellen Sie den Lautstärkeregler Ihres Signalquellgerätes auf einen niedrigen Pegel ein.

- Halten Sie bei hohen Lautstärken immer einen gewissen Abstand zum Gerät und nie Ihre Ohren direkt an den Lautsprecher.

- Beugen Sie Gesundheitsschäden vor und vermeiden Sie dauerhaftes Hören mit hoher Lautstärke.

Gefahr

Verletzungs- / Beschädigungsgefahr!

Ein mangelhafter Aufstellungsort kann Schäden verursachen.

- Verwenden Sie die Geräte nicht unbefestigt in Fahrzeugen, an labilen Standorten, auf wackeligen Stativen oder Möbeln, an unterdimensionierten Halterungen etc. Die Lautsprecher könnten um- oder herunterfallen und Personenschäden verursachen oder selbst beschädigt werden.

- Stellen Sie die Lautsprecher so auf, dass sie nicht unbeabsichtigt umgestoßen werden können und die Kabel keine Stolperfallen bilden.

- Sorgen Sie dafür, dass eine eventuelle Wandmontage fachmännisch durchgeführt wird.

- Verwenden Sie zur Befestigung nur geeignete Wandhalter. Vergewissern Sie sich der Tragfähigkeit der Wände.

- Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf (z. B. Heizkörper, Öfen, sonstige wärmespendende Geräte, wie Verstärker etc.).

Achtung Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigung oder zum Brand führen.

Stellen Sie keine offenen Brandquellen wie brennende • Kerzen oder Ähnliches auf das Gerät.

Sorgen Sie für ausreichende Lüftung.

Setzen Sie das Gerät nicht der direkten Sonne aus.

Decken Sie auch die Lüftungsöffnungen nicht mit •

Gardinen, Decken, Zeitschriften oder Ähnlichem ab. Im Inneren aufgestaute Hitze kann die Lebensdauer des Geräts verkürzen.

Achtung Beschädigungsgefahr!

Überspannungen durch Blitzschlag können das Gerät beschädigen bzw. zerstören.

Ist das Gerät längere Zeit unbeaufsichtigt (z. B. während des Urlaubs), oder droht ein Gewitter, ziehen Sie den Netzstecker heraus.

Übersicht

①

① 4 x Satelliten-Lautsprecher
abhängig vom bestellten Set sind das
• 4 Satelliten-Lautsprecher CL 300 FCR oder
• 4 Stand-Lautsprecher CL 300 FR oder
- je 2 Satelliten- und 2 Stand-Lautsprecher

② 1 x Center-Lautsprecher CL 300 C

③ 1 x Halteschale für Center-Lautsprecher ②

④ 1 x Aktiv-Subwoofer US 6110/1

⑤ 1 x Netzkabel

Kontrolle ist besser

• Prüfen Sie, ob die Lieferung vollständig und unbeschädigt ist.
• Sollte die Lieferung unvollständig sein oder Transportschäden aufweisen, nehmen Sie das Gerät nicht in Betrieb, sondern wenden Sie sich bitte an unseren Service (siehe Seite 3).

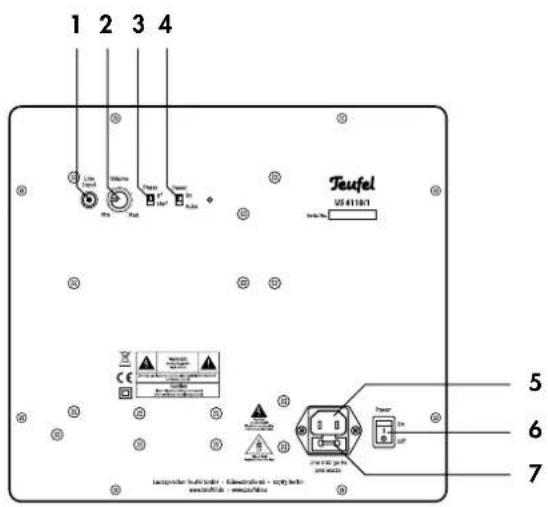

Bedienelemente und Anschlüsse

Subwoofer Rückseite

1 2 3 4 Teufel US 6111801 5 6 7

Pos Bezeichnung Erklärung

1 Line Input Audio-Eingangsbuchse

2 V o l u m e Lautstärkeregler für Subwoofer

3 P h a s Phasenverschiebung (180°) für Subwoofer ein-/ausschalten

4 Power Schalter für automatisches Einschalten

5 - Anschlussbuchse für Netzkabel

6 P o w e Netzschalter

7 - Netzsicherung

Satelliten-Lautsprecher CL 300 FCR

Zur Montage der Satelliten-Lautsprecher an einer • Wand oder auf einem Standfuß dienen die Halterungen an der Rückseite. Speziell auf unsere Lautsprecher abgestimmtes Montagematerial (Kabel, Standfüße, Wandhalter und Resonanzdämpfer) erhalten Sie in unserem Webshop (www.teufel.de) im Bereich „Zubehör“.

Center-Lautsprecher CL 300 C

- Den Center-Lautsprecher ② stellen Sie einfach auf die mitgelieferte Halteschale ③.

Stand-Lautsprecher CL 300 FR

Die Stand-Lautsprecher sind zur Montage auf die mitgelieferten Bodenplatten vorbereitet.

Schrauben Sie die Bodenplatte mit den beiliegenden • Schrauben an die Unterseite des Lautsprechers an.

Hinweise zum Aufstellungsort

Wählen Sie einen stabilen, ebenen Untergrund.

Sorgen Sie für eine trockene, staubfreie Umgebung.

Vermeiden Sie die Nähe von Wärmequellen und •

direkte Sonneneinstrahlung.

Stellen Sie keine schweren Gegenstände auf die Kabel • oder die Lautsprecher.

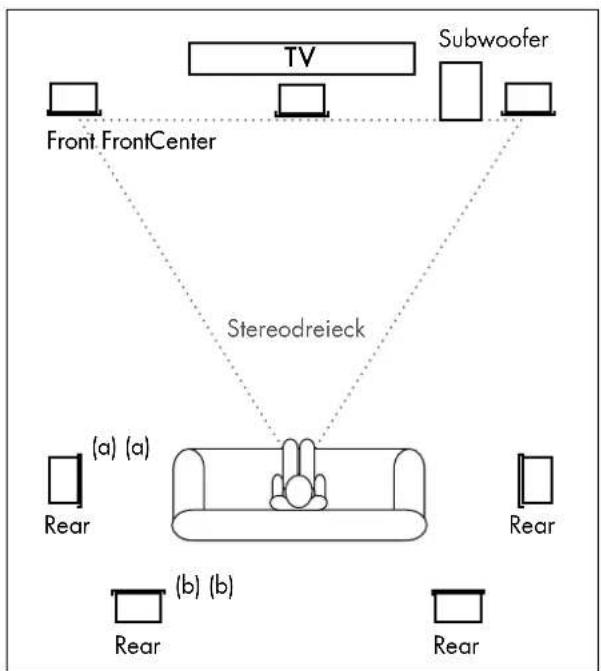

Die folgenden Angaben beziehen sich auf das „idea-le Heimkino“, in dem der Zuschauer bzw. -hörer mit ausreichendem Abstand zentral vor dem Fernseher bzw. der Leinwand sitzt (siehe nebenstehende Grafi k) und sich keine Gegenstände (Tische o.Ä.) dazwischen befinden. Doch leider erlauben der Raum, die Einrichtung oder der Partner nicht immer eine derart optimale Platzierung.

Generell gilt die Regel: Stets können Sie auf Basis unserer Empfehlungen experimentieren, was in Ihren Räumlichkeiten akustisch und optisch am besten funktioniert. Lassen Sie Ihre Ohren (und Augen) entscheiden!

Center-Lautsprecher

Den Center-Lautsprecher ② stellen Sie auf seinem Standfuß ③ mittig direkt unter dem Bildschirm bzw. der Leinwand auf.

Front-Lautsprecher

Die Front-Lautsprecher werden rechts und links vom Bildschirm aufgestellt oder in einer Höhe von ca. 40 bis 120 cm aufgehängt. Sie sollten etwa in einer Linie mit dem Center-Lautsprecher stehen und mit dem Zuhörer ein möglichst gleichseitiges Dreieck bilden – das sogenannte Stereodreieck (Entfernung zum Hörer = Entfernung zwischen den Lautsprechern). Die Lautsprecher sollten gerade in den Raum oder leicht auf den Zuhörer ausgerichtet sein.

Rear-Lautsprecher

Die Rear-Lautsprecher werden seitlich (a) oder rückwärtig (b) vom Zuhörer in Kopfhöhe aufgestellt oder aufgehängt und auf den Zuhörer ausgerichtet. Der Abstand zum Zuhörer sollte mindestens 100 cm und zur hinteren Raumwand mindestens 10 cm betragen.

Subwoofer

Den Subwoofer können Sie frei im Raum platzieren. Ideal ist häufig ein Standort zwischen den Front-Lautsprechern.

Gefahr Verletzungs- / Beschädigungsgefahr!

Verlegen Sie die Kabel so, dass sie keine Stolperfallen bilden.

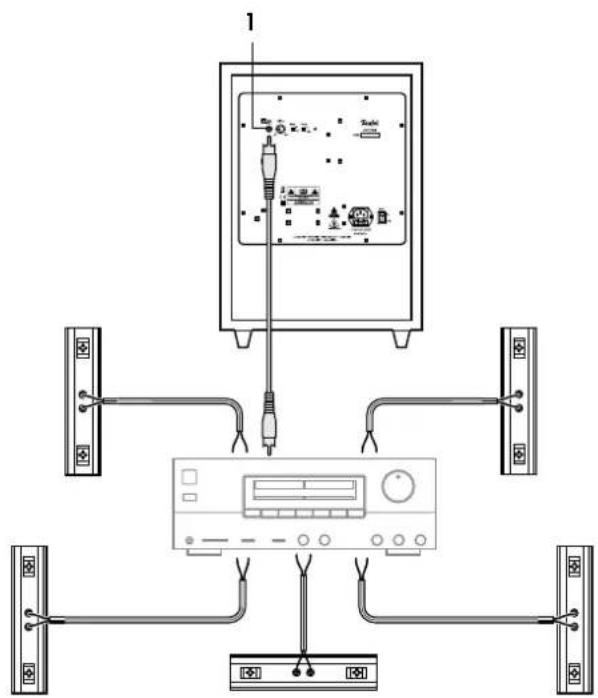

Satelliten-Lautsprecher

Ziehen Sie den Netzstecker Ihres AV-Receivers aus der • Steckdose.

Verlegen Sie Lautsprecherkabel von Ihrem AV-Receiver • zu jedem der Satelliten-Lautsprecher.

Kleiner Tip: Beschriften Sie die Kabel an der Receiver-Seite – das hilft bei eventuellem Ab- und Aufbau des Receivers.

An der Rückseite der Satelliten-Lautsprecher befinndet • sich jeweils ein Anschlussterminal mit zwei Klemmen. Hier können Sie die Lautsprecherkabel mittels Bananensteckern oder direkt anschließen. Wir beschreiben hier nur den direkten Anschluss.

Die Klemmen sind jeweils rot (+) und schwarz (-) mar-• kiert.

Achten Sie auf die korrekte Polung!

Verbinden Sie jeweils die Klemmen mit gleicher Farbe. Ansonsten leidet die Klangqualität. Die

Lautsprecheranschlüsse Ihres AV-Receiver sollten ähnlich markiert sein. Die Adern der Lautsprecherkabel sind durch unterschiedliche Farben oder Formen markiert.

Teilen Sie die Litze an beiden Enden auf etwa 30 mm • und entfernen Sie jeweils ca. 10 mm der Isolierung. Verdrehen Sie die Litze, damit keine Adern herausstehen. Drehen Sie die Anschlussklemme gegen den Uhrzeigersinn los. Führen Sie das abisolierte Kabelende in das nun sichtbare Loch ein. Drehen Sie die Klemme im Uhrzeigersinn zu. Damit ist das Kabel festgeklemmt. Schließen Sie so alle Kabel an den Satelliten an. • Schließen Sie die Lautsprecherkabel an Ihren AV-Receiver an. Hinweise dazu sollten Sie in der Gebrauchsanleitung des Gerätes fi nden.

Subwoofer

Für den Anschluss des Subwoofers benötigen Sie ein Mono-Cinch-Verbindungskabel. Damit verbinden Sie die Cinch-Buchse 1 „Line Input“ auf der Rückseite des Subwoofers mit der Cinch-Buchse für Subwoofer des AV-Receivers. In der Gebrauchsanleitung des AV-Receivers fi nden Sie nähere Informationen dazu.

Netzanschluss

• Stellen Sie sicher, dass am Subwoofer der Netzschalter 6 „Power“ ausgeschaltet ist (Stellung „0 OFF“).
• Verbinden Sie die Netz-Anschlussbuchse 5 über das Netzkabel ⑤ mit einer Netzsteckdose.

Teufel 25 4110/1 1 5 6 Leasinger Handel GmbH - Säkommeln und - conti. für in www.teufel.de www.teufel.com

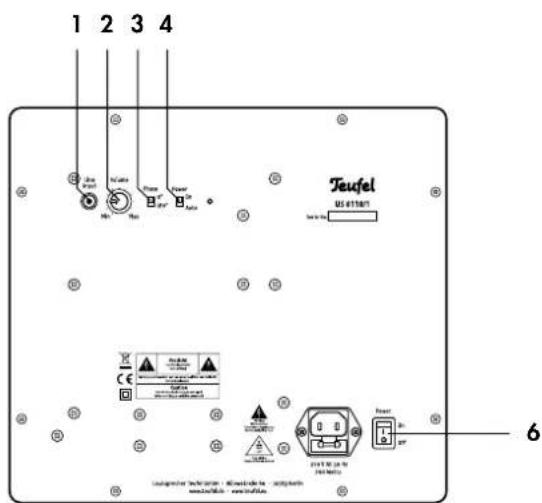

Ein- und Ausschalten

- Mit dem Schalter 6 „Power“ schalten Sie den Subwoofer ein bzw. aus. Bei eingeschaltetem Subwoofer leuchtet der blaue Streifen auf der Vorderseite.

Automatisches Ein-/Ausschalten

Steht der Schalter 4 „Power“ in der Stellung „Auto“, schaltet sich der Subwoofer ein, sobald am Eingang 1 ein Audiosignal anliegt. Bleibt das Audiosignal für 30 Minuten aus, schaltet der Subwoofer in den Ruhezustand (Standby).

In Stellung „On“ ist der Subwoofer ständig eingeschaltet.

Lautstärke

- Mit dem Lautstärkeregler 2 „Volume“ regeln Sie die Subwooferlautstärke.

Klangeinstellungen

Übergangsfrequenz

Stellen Sie, sofern möglich, an Ihrem AV-Receiver die Übergangsfrequenz zwischen Satelliten-Lautsprecher und Subwoofer auf 150 Hz ein.

Phase

Mit dem Schalter 3 „Phase“ schalten Sie die Phasenverschiebung (180°) für den Subwoofer ein und aus. Eine solche Phasenverschiebung führt bei bestimmten Aufstell-situationen zu einer Klangverbesserung.

Diese Einstellung können Sie auch an den meisten AV-Receivern vornehmen. In diesem Fall belassen Sie bitte den Phasenschalter 3 in seiner Normalposition 0°.

1 2 3 4 Teufel US 611807 6 Leasinger technikometer - Altelesteke - allogrisch www.elsevier.com

Reinigung und Pfl ege

Reinigen Sie den Subwoofer und die Satelliten regelmäßig mit einem weichen, leicht angefeuchteten Microfasertuch. Beachten Sie dabei bitte unbedingt die folgenden Hinweise:

Gefahr

Stromschlag-Gefahr!

Wasser kann in Verbindung mit Spannung führenden Teilen zu elektrischem Stromschlag

oder Kurzschluss führen.

Sorgen Sie dafür, dass keine Flüssigkeit eindringt.

Ziehen Sie vor dem Reinigen den Netzstecker.

Achtung

Beschädigungsgefahr!

Falsches Reinigungsmittel kann die empfindliche Gehäuseoberfl äche beschädigen.

Verwenden Sie möglichst nur klares Wasser ohne • Reinigungszusätze. Bei hartnäckigen Flecken können Sie mildes Seifenwasser verwenden.

- Auf keinen Fall dürfen scharfe Reiniger, Spiritus, Verdünner, Benzin oder Ähnliches für die Reinigung verwendet werden.

Die folgenden Hinweise sollen Ihnen helfen, Störungen zu beseitigen. Sollte dies nicht gelingen, nehmen Sie bitte Kontakt mit unserer Hotline auf (siehe Seite 3). Beachten Sie die Garantiehinweise.

Störung Mögliche Ursache Abhilfe
Der Subwoofer arbeitet nicht, der blaue Streifen auf der Vorderseite leuchtet nicht.	Der Subwoofer ist ausgeschaltet oder hat keinen Strom.	Den Schalter 6 „Power“ einschalten („On I“).Netzkabel und Steckdose prüfen.
	Sicherung defekt. Sicherung tauschen:	Netzkabel entfernen.Sicherungshalter 7 an der Netzanschlussbuchse 5 vorsichtig herausziehen.Alte Sicherung nach unten herausdrücken. Ggf. neue Sicherung (2 A träge) einsetzten, Halter schließen.
Der Subwoofer arbeitet nicht, aber der blaue Streifen auf der Vorderseite leuchtet.	Die Lautstärke ist zu niedrig eingestellt.	Lautstärke mit dem Regler 2 „Volume“ erhöhen.
Der Subwoofer brummt. Der	Subwoofer ist an einem anderen Stromkreis als die restliche Anlage ange-schlossen.	Subwoofer und Quellgerät an denselben Stromkreis anschließen.
	Das Brummen wird durch Netzstörungen verursacht.	Netzfi lter kaufen und beide Geräte daran anschließen.
	Das Brummen wird durch eine Mehrfachsteckdose verursacht.	Andere Mehrfachsteckdose verwenden oder Subwoofer direkt an die Wandsteckdose anschließen. Eventuell hilft es auch, wenn Sie den Netzstecker anders herum in die Steckdose stecken.
Die Wiedergabe ist verrauscht.	Grundsätzlich ist das System sehr rausch-arm. Meist „entlarvt“ das im Hochtonbereich sehr gut aufl ösende Boxensystem die mangelhafte Qualität einer Signalquelle (z. B. von MP3-Dateien).	Sorgen Sie dafür, dass von der Quelle ein einwandfreies Signal gesendet wird.
Der Klang wirkt fl au. Satellit	verpolt angeschlossen. Prüfen Sie den korrekten Anschluss der Laut-sprecherkabel aller Satelliten.

Aktiv-Subwoofer

Betriebsspannung: 230 V\~, 50 Hz

Leistungsaufnahme max. Betrieb: 200 Watt

Satelliten- und Center-Lautsprecher

Impedanz: 4–8

Maße (B x H x T): 39,9 x 8,6 x 12,4 cm

Nettogewicht: 1,4

Ohm

kg

Stand-Lautsprecher

Impedanz: 4–8

Maße (B x H x T): 8,6 x 111,4 x 22,0 cm

Nettogewicht: 4,4

Ohm

kg

Dieses Produkt entspricht den Richtlinien des Rates der Europäischen Gemeinschaft 2004/108/EC und 2006/95/EC

Technische Änderungen vorbehalten!

Umweltschutz

Entsorgung des Gerätes

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpfl ichtet, Altgeräte getrennt vom

Hausmüll z. B. bei einer Sammelstelle seiner

Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet.
