Produkttyp	Digitaler Decoder
Marke	TechnoTrend
Modell	C834
Abmessungen (B x H x T)	ca. 150 mm x 40 mm x 120 mm
Gewicht	ca. 350 g
Stromversorgung	5 V DC / 1 A (über mitgeliefertes Netzteil)
Leistungsaufnahme (Betrieb)	ca. 5 W
Leistungsaufnahme (Standby)	ca. 1 W
Videoausgang	HDMI (1.4)
Audioausgang	HDMI, optisch (S/PDIF)
Funktionen	DVB-T2, DVB-C, DVB-S2, MPEG-4, H.265, Timeshift, Aufnahme über USB
Anschlüsse	HDMI, USB 2.0, Ethernet, Antenneneingang (F-Stecker)
Empfang	DVB-T2, DVB-C, DVB-S2
Entstörung	Entspricht CE-Richtlinien
Umgebungstemperatur	0 °C bis 40 °C
Luftfeuchtigkeit	20 % bis 80 % (nicht kondensierend)
Reinigung	Mit weichem, trockenem Tuch; keine Flüssigkeiten oder Reinigungsmittel
Sicherheitshinweise	Nur im Innenbereich; vor Feuchtigkeit schützen; Netzteil regelmäßig prüfen
Garantie	2 Jahre
Lieferumfang	Decoder, Netzteil, Fernbedienung, HDMI-Kabel, Bedienungsanleitung
Sprache der Anleitung	Deutsch (weitere Sprachen online)
Reparierbarkeit	Reparatur nur durch autorisiertes Fachpersonal; Ersatzteile auf Anfrage
Verpackung	Recyclingfähiger Karton

Häufig gestellte Fragen - C834 TechnoTrend

Wie schließe ich den TechnoTrend C834 an?

Verbinden Sie das Netzteil mit dem Decoder und der Steckdose. Schließen Sie das HDMI-Kabel an Ihren Fernseher an. Führen Sie das Antennenkabel in den F-Anschluss ein. Schalten Sie das Gerät ein und folgen Sie dem Einrichtungsassistenten.

Welche Sender kann ich mit dem C834 empfangen?

Der Decoder unterstützt DVB-T2 (terrestrisch), DVB-C (Kabel) und DVB-S2 (Satellit). Die verfügbaren Sender hängen von Ihrem Standort und Ihrem Empfangsnetz ab.

Wie kann ich eine Aufnahme programmieren?

Schließen Sie ein USB-Speichermedium an. Über die EPG (elektronische Programmzeitschrift) können Sie Sendungen markieren und zeitgesteuert aufnehmen. Beachten Sie die Speicherkapazität.

Was tun, wenn kein Bild angezeigt wird?

Überprüfen Sie die HDMI-Verbindung und die Stromversorgung. Stellen Sie sicher, dass der Fernseher auf den richtigen HDMI-Eingang geschaltet ist. Testen Sie ein anderes HDMI-Kabel.

Wie aktualisiere ich die Software?

Gehen Sie zu "Einstellungen" > "Software-Update" und wählen Sie "Online-Update" bei bestehender Internetverbindung. Alternativ laden Sie die Datei von der TechnoTrend-Website herunter und installieren sie über USB.

Kann ich den Decoder auch ohne Fernbedienung bedienen?

Die grundlegenden Funktionen sind über die Tasten am Gerät (Ein/Aus, Menü, Pfeiltasten) verfügbar. Für alle Funktionen wird jedoch die Fernbedienung empfohlen.

Was bedeutet die rote LED?

Eine rote LED zeigt an, dass das Gerät im Standby-Modus ist. Im Betrieb leuchtet die LED grün. Blinkt sie, liegt möglicherweise ein Fehler vor.

Wie setze ich den Decoder auf Werkseinstellungen zurück?

Gehen Sie zu "Einstellungen" > "System" > "Werkseinstellungen". Bestätigen Sie den Vorgang. Alle persönlichen Einstellungen werden gelöscht.

Ist der TechnoTrend C834 HD-fähig?

Ja, der Decoder unterstützt HD-Auflösungen bis 1080p und ist kompatibel mit HEVC (H.265) für effiziente Übertragung.

Wo finde ich die Bedienungsanleitung?

Die gedruckte Anleitung liegt dem Gerät bei. Sie können sie auch auf der TechnoTrend-Website als PDF herunterladen: www.technotrend.de/downloads.

BEDIENUNGSANLEITUNG C834 TechnoTrend

Technische Änderungen vorbehalten.

Stand: 05/2010

1. Bedien- und Funktionselemente .....5

Vorderansicht 5

Rückansicht 5

Fernbedienung 6

2.Ihr Gerät stellt sich vor ....9

Eigenschaften im Überblick 9

Das bedeutet HDTV 10

Das bedeutet CEC 11

Lieferumfang 12

3. Sicherheit und Umweltschutz .....12

4. Inbetriebnahme .....17

Batterie in Fernbedienung einlegen 17

Receiver anschließen 17

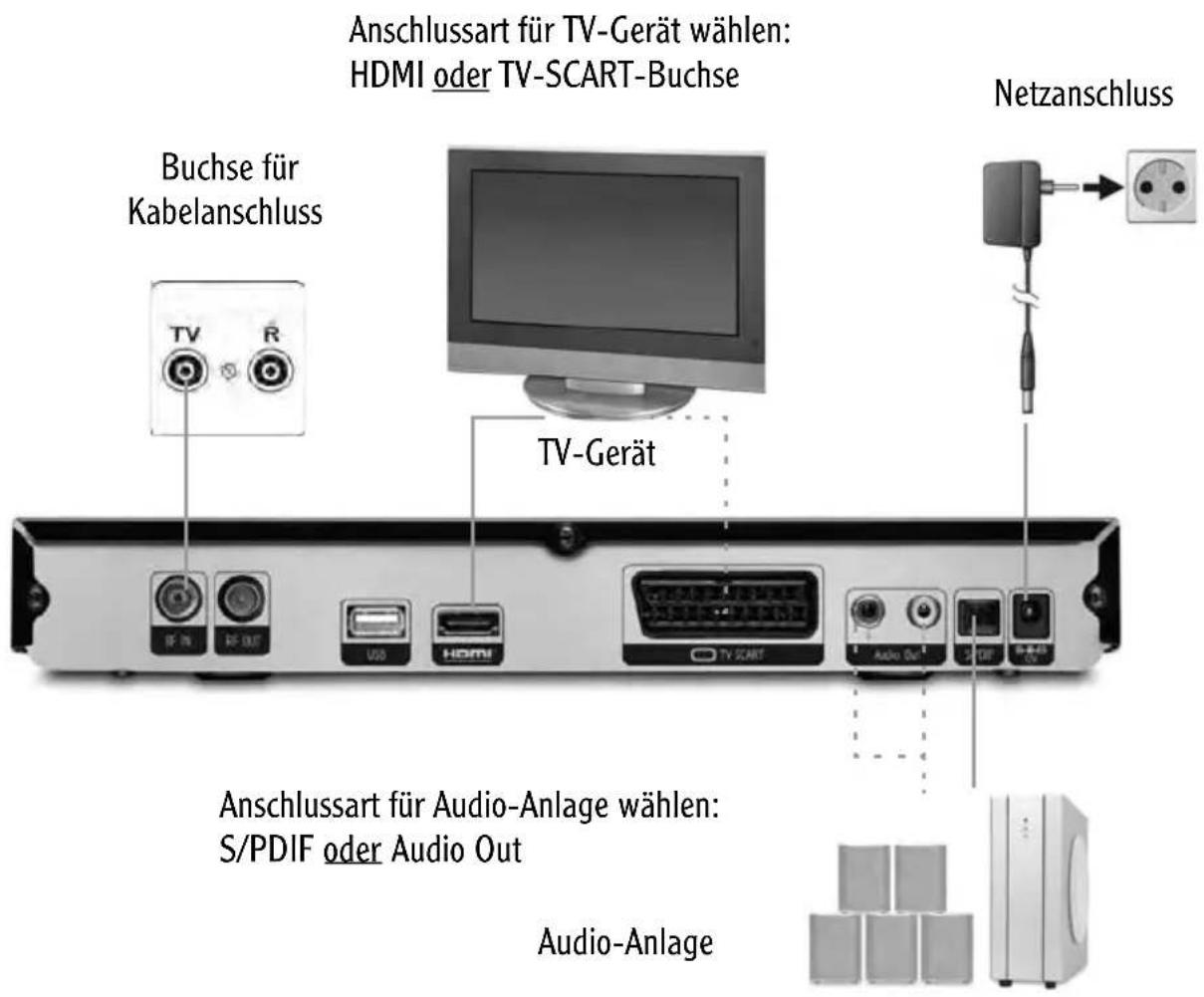

Anschluss-Schema 20

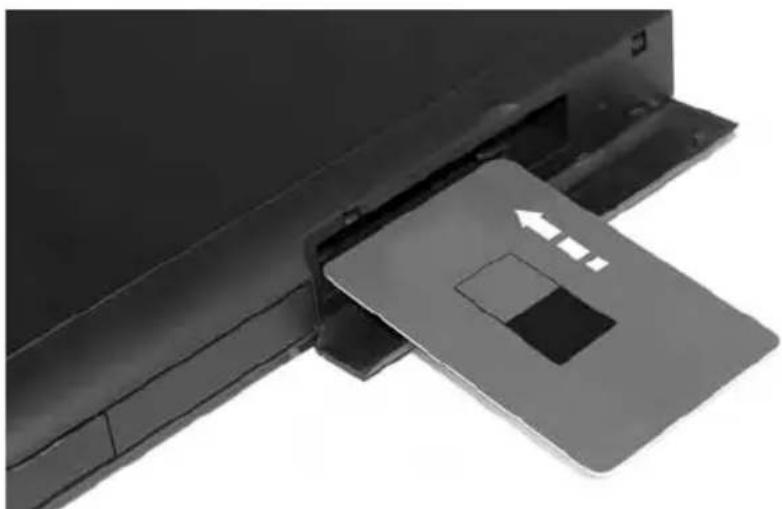

Smartcard einstecken 21

5. Erste Schritte (Installation) .....23

Receiver einschalten 23

Bildschirm-Menü (OSD) verwenden 23

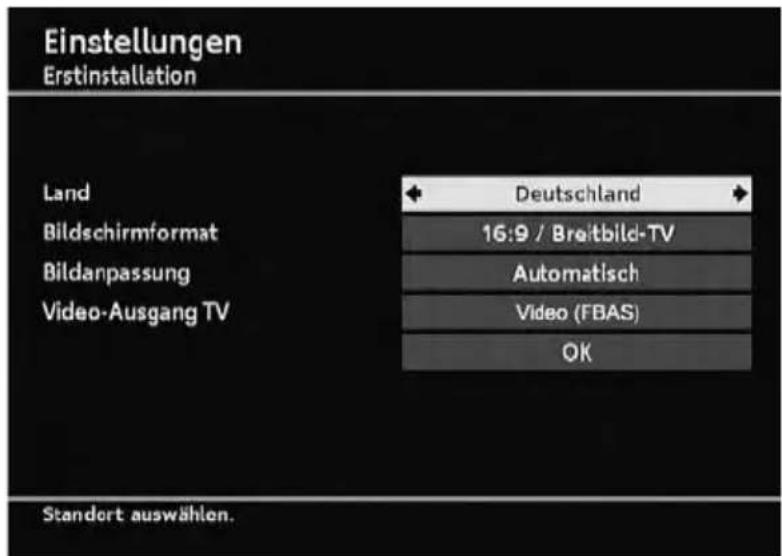

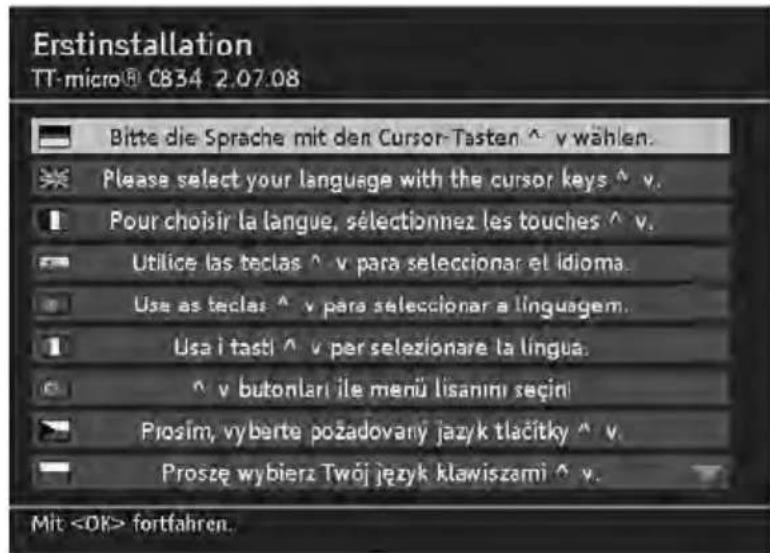

Erstinstallation 24

6. Gebrauch .....26

Programmwechsel 26

Lautstärke 26

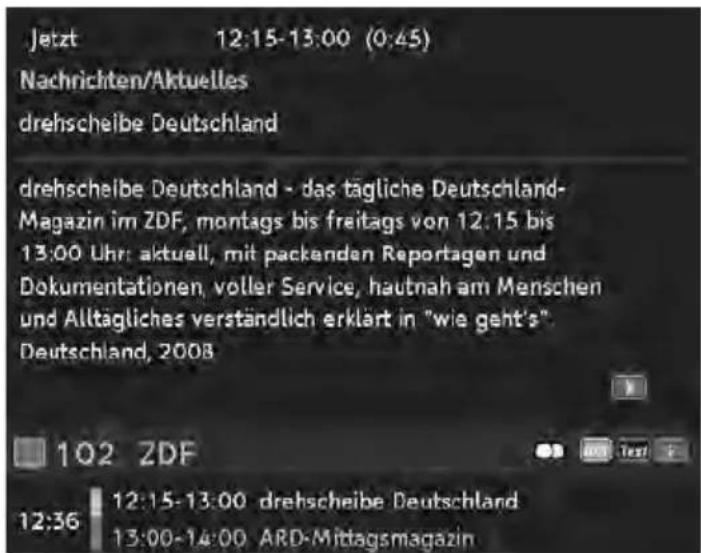

Infobanner 27

Optionen 28

Videotext 29

Programmliste 30

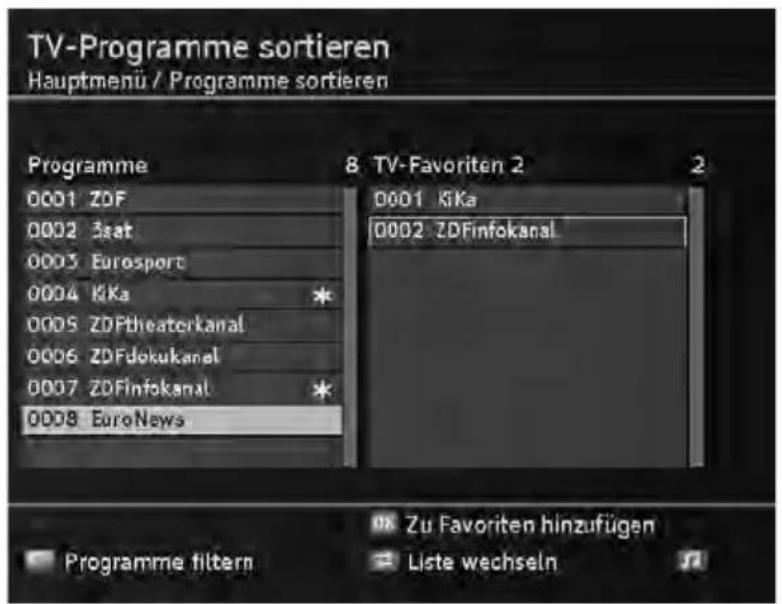

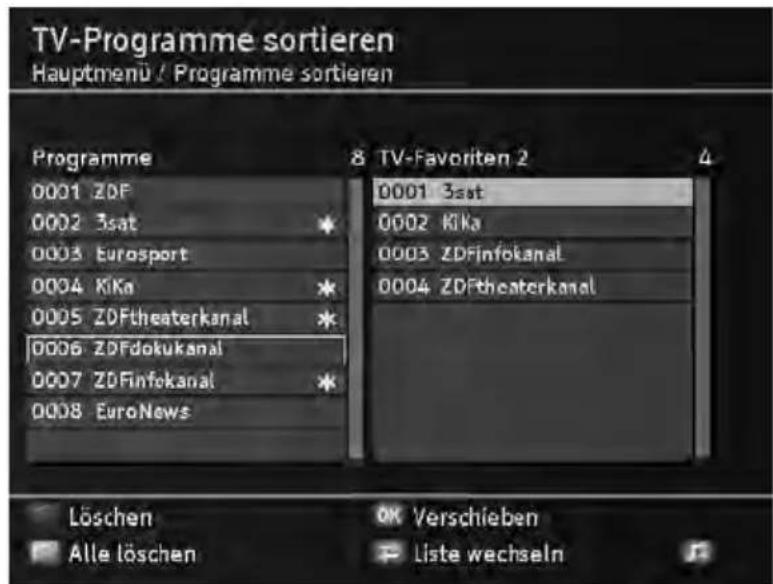

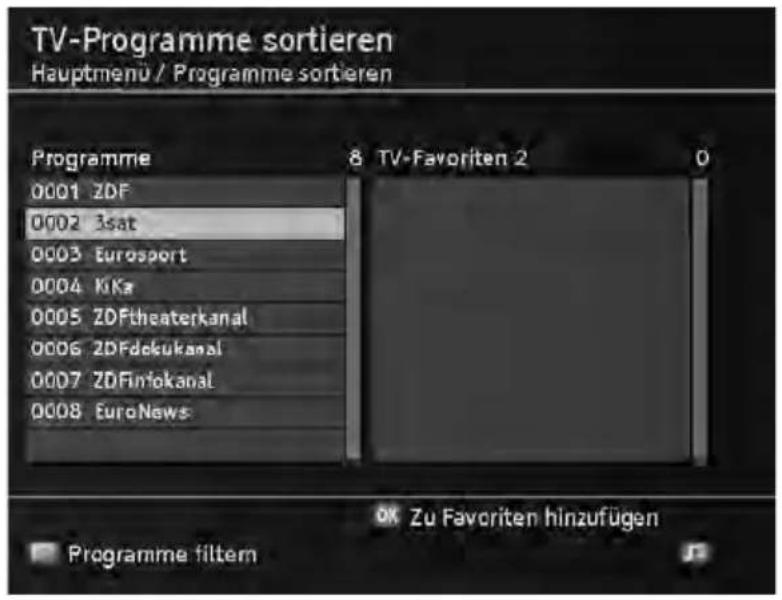

Favoriten 32

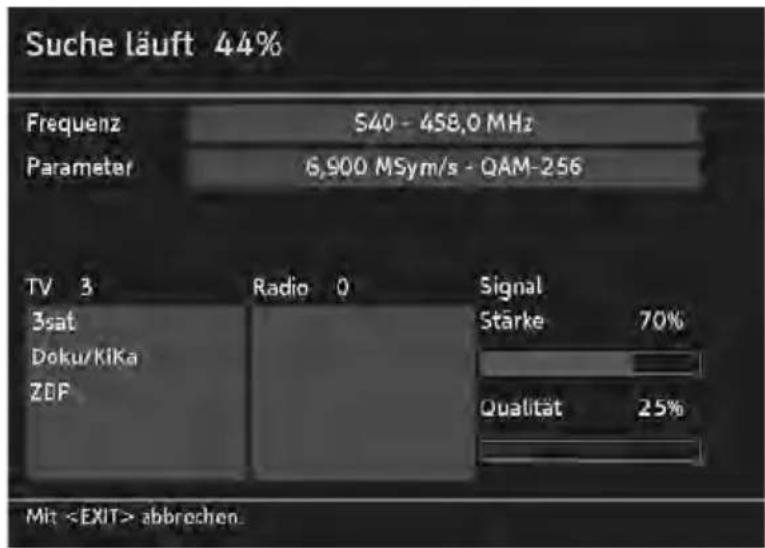

Programmsuchlauf 36

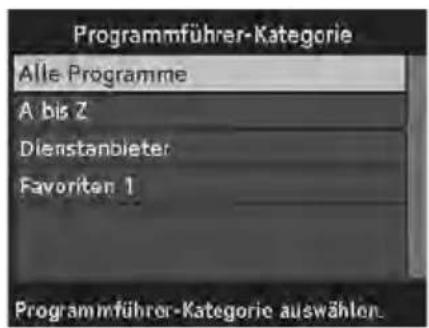

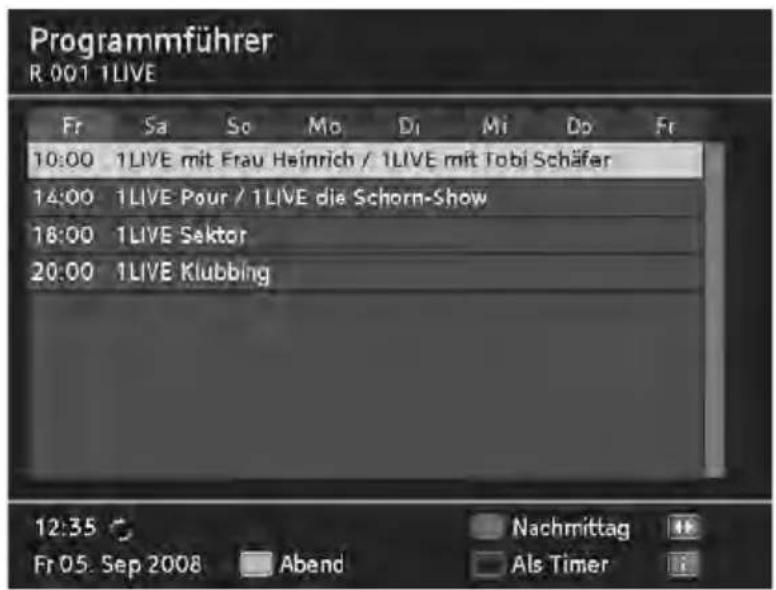

EPG 37

INHALTSVERZEICHNIS

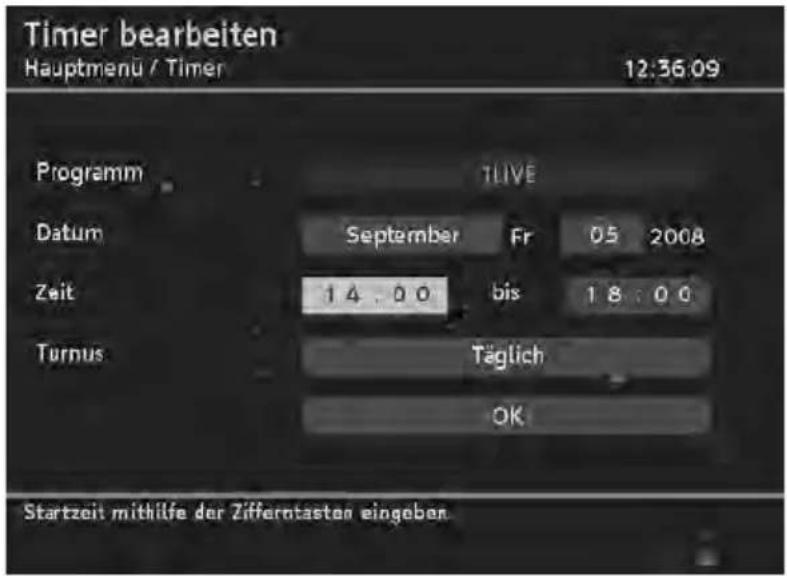

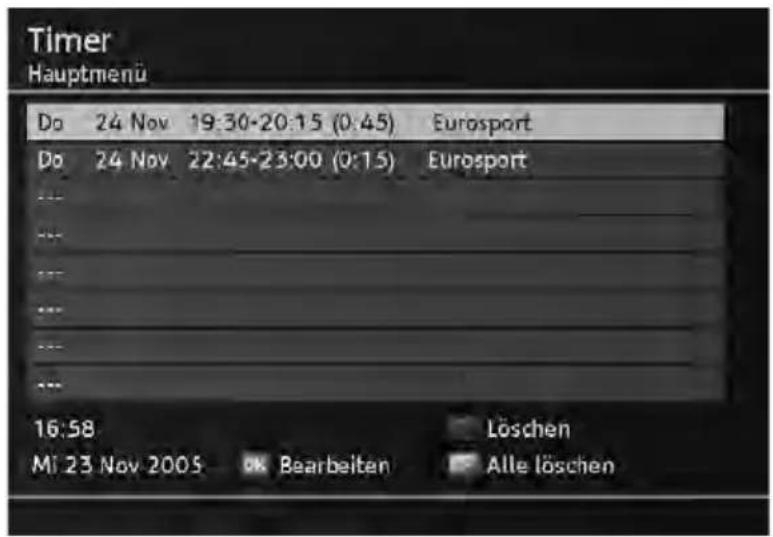

Timer 40

Radio-Betrieb 43

Sonstige Funktionen 43

Sender- und Programminformationen anzeigen 45

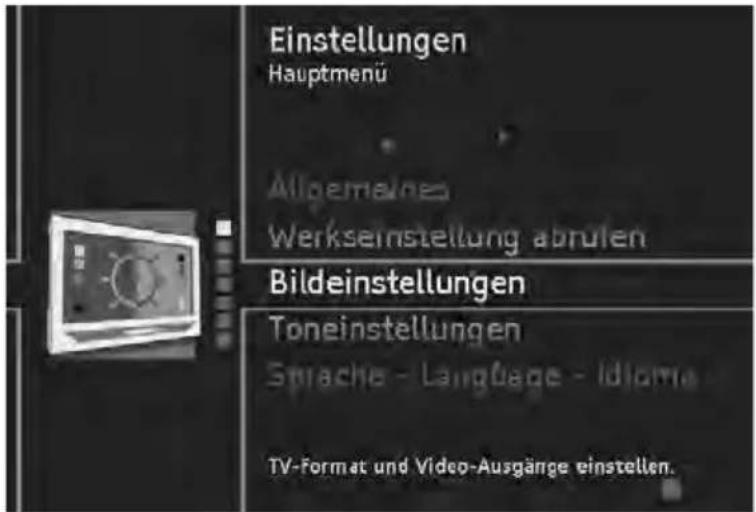

7.Einstellungen 46

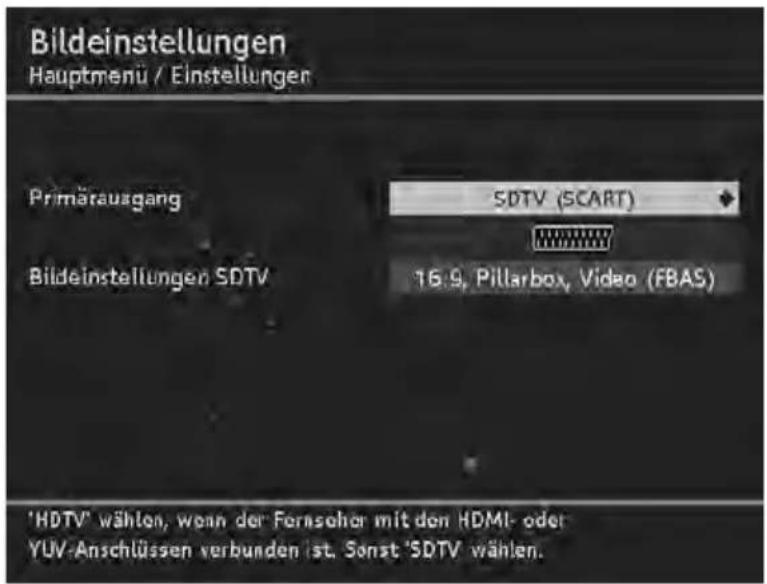

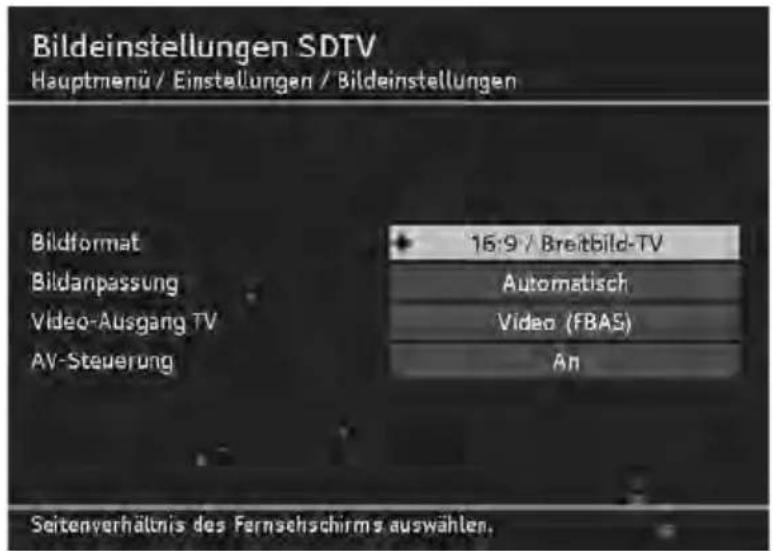

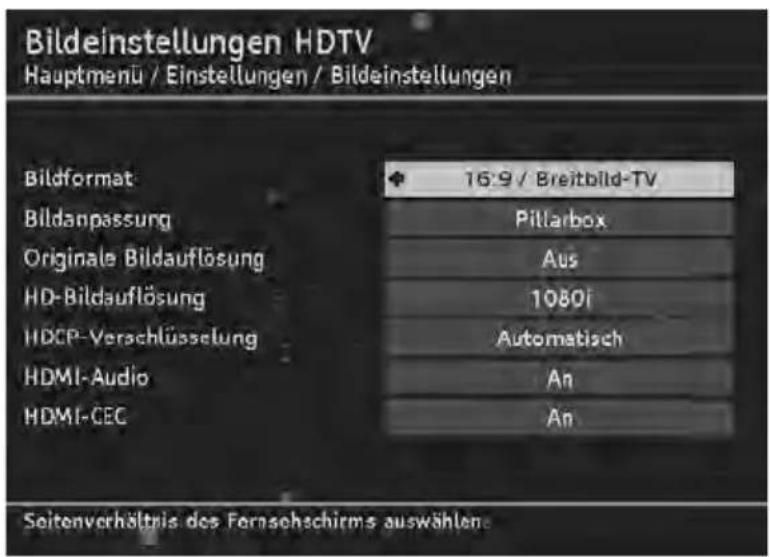

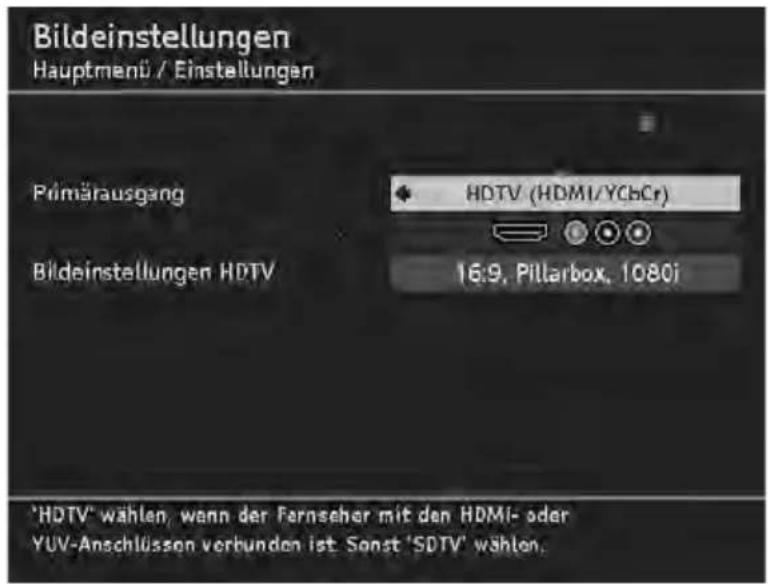

Bildeinstellungen HDTV/SDTV 47

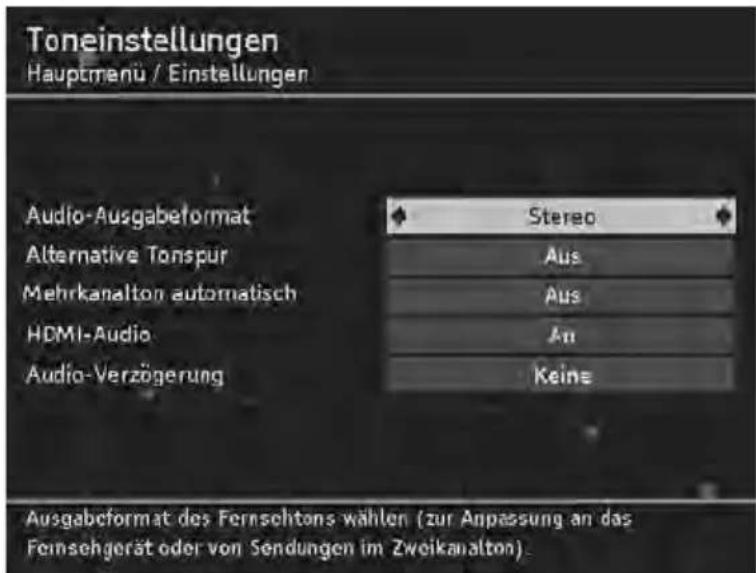

Toneinstellungen 52

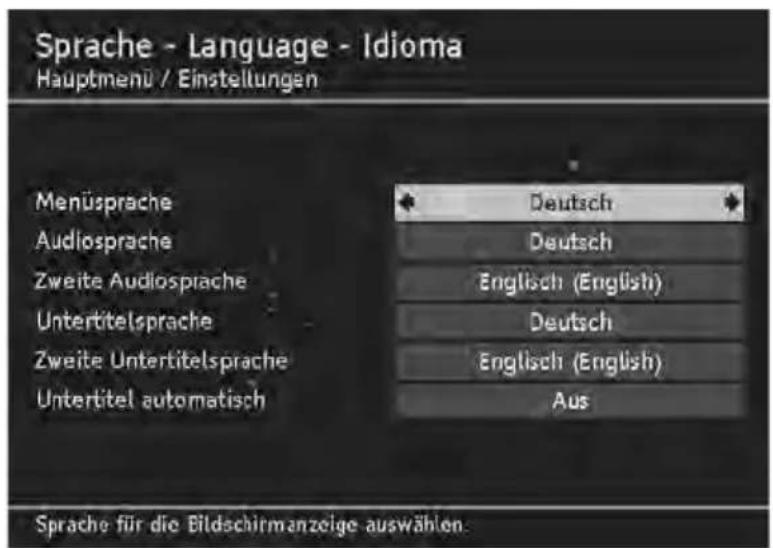

Sprache 53

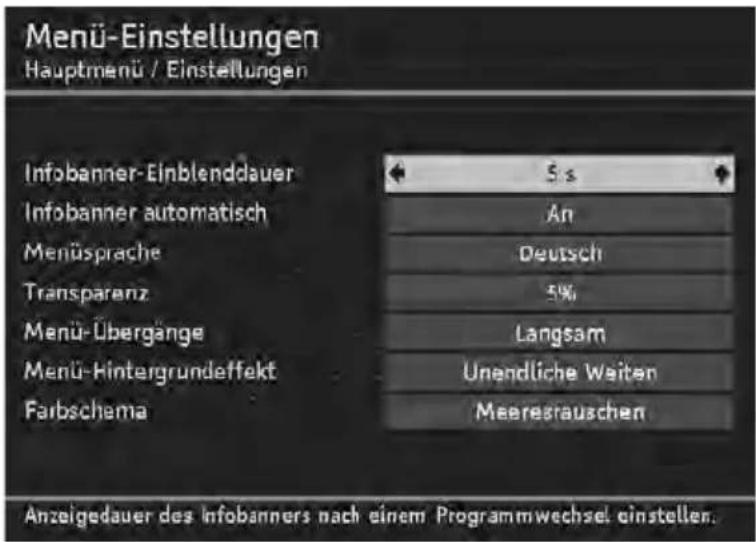

Menü-Einstellungen 55

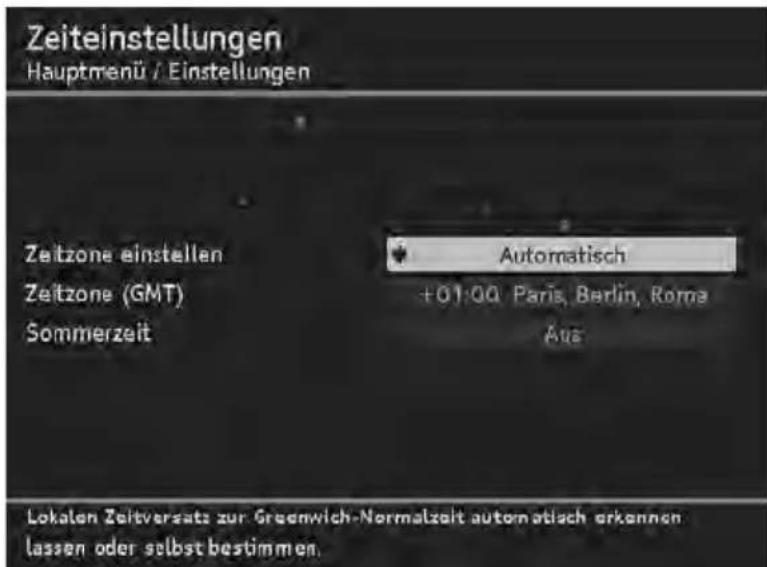

Zeit-Einstellungen 56

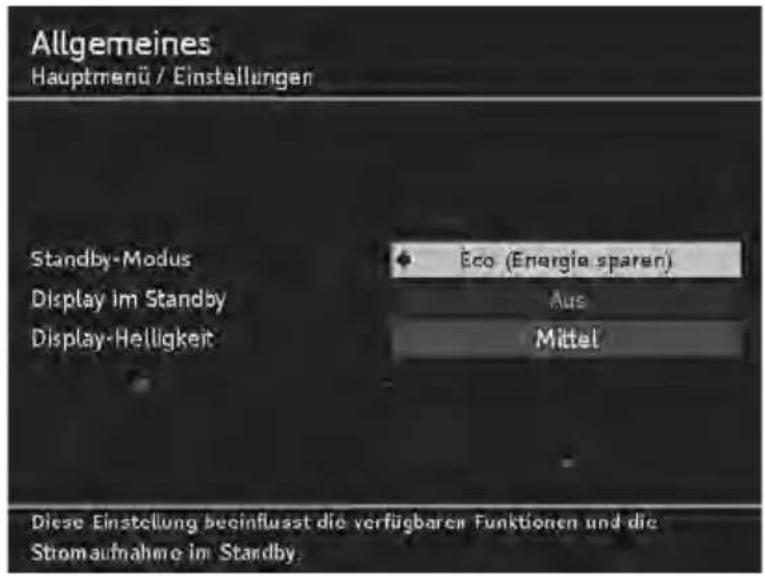

Allgemeines 57

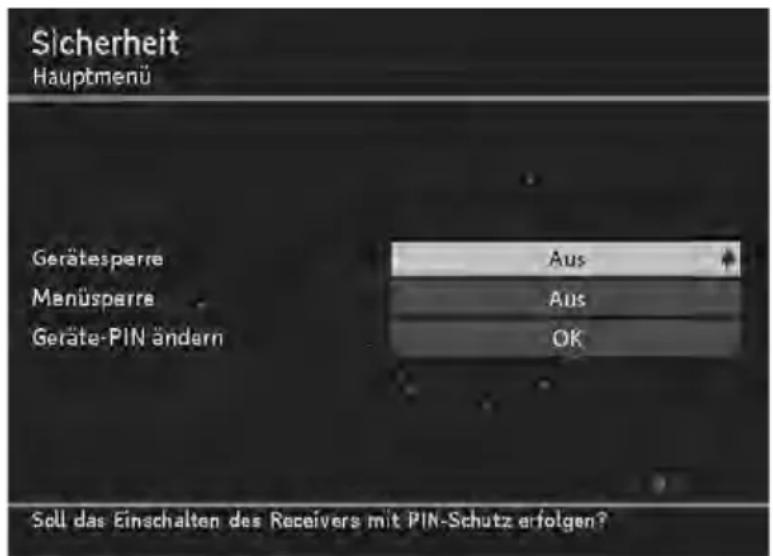

8.Sicherheitseinstellungen 59

9. Service-Menü 60

1. Spiele 62

11.Fehlerdiagnose 62

12.Technische Daten 64

1. Bedien- und Funktionselemente

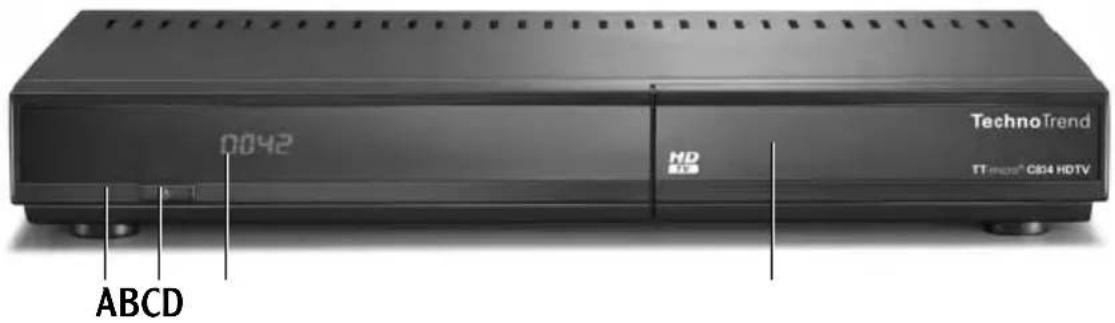

•Vorderansicht

A IR-Empfänger

B Stand-By Taste

Cvierstelliges LED-Display

Informationen zur Anzeige im Standby oder zur Helligkeitsregelung finden Sie auf Seite58.

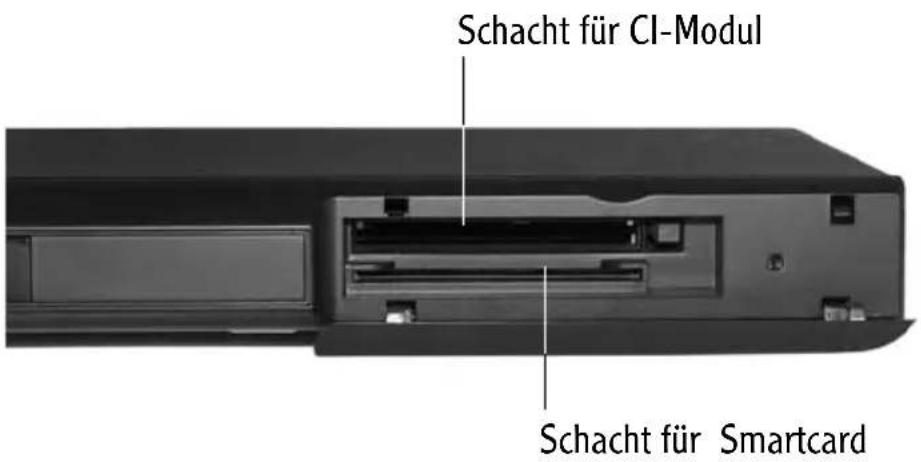

DCI-Schacht und Smartcard-Lesegerät (hinter Klappe)

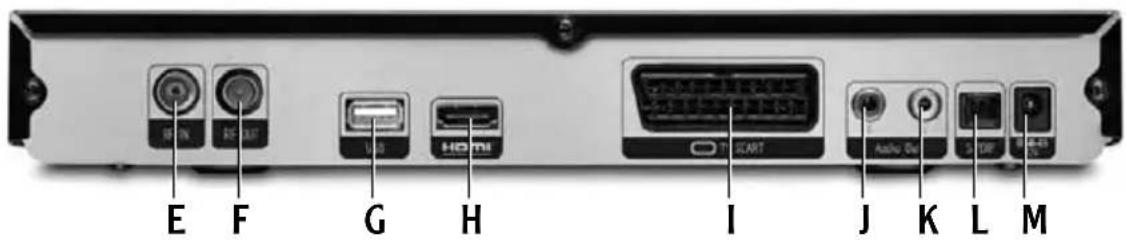

• Rückansicht

EKoaxiale Eingangsbuchse für Kabelanschluss RF IN

F Koaxiale Ausgangsbuchse RF OUT für das „Durchschleifen“ des analogen Signals an den Fernseher oder ein anderes Gerät („Loop Through“-Funktion)

Gzur Zeit ohne Funktion

HHDMI-Anschlussbuchse HDMI

ISCART-Anschlussbuchse TV SCART

JAnalog Audio rechts

Audio Out R

MAanschlussbuchse für externes Netzteil 12V

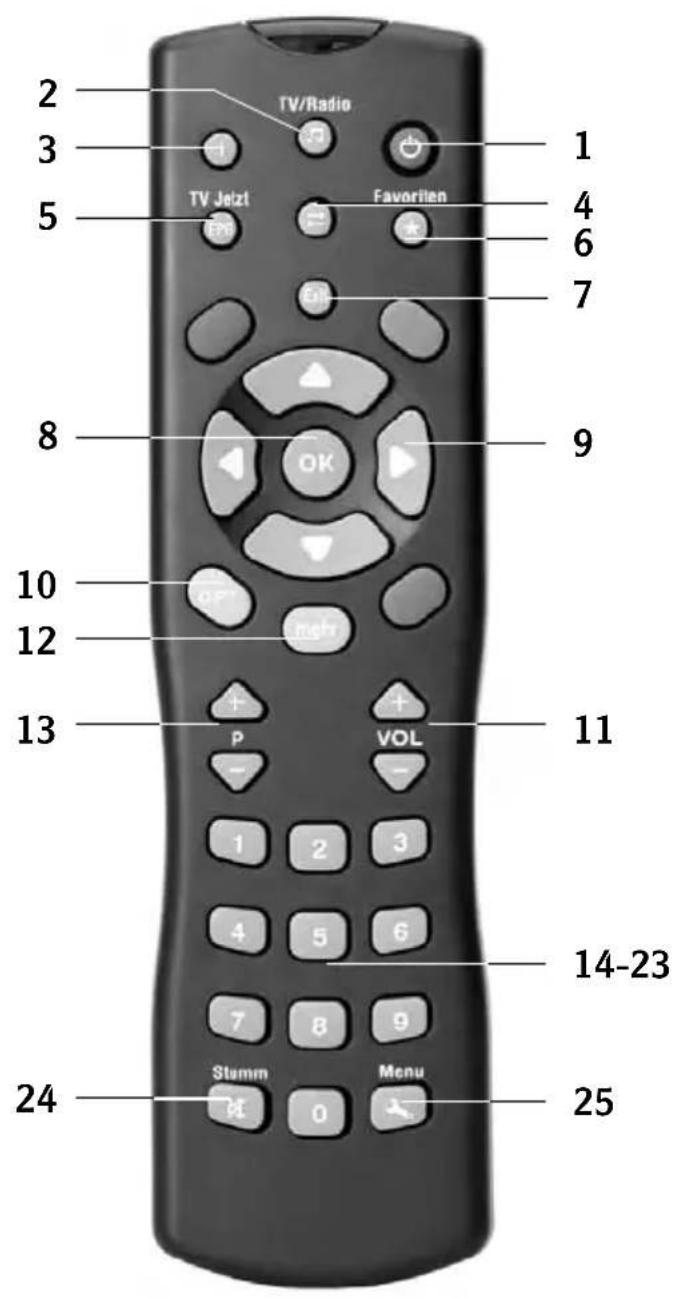

●Fernbedienung

Beschreibung siehe nächste und übernächste Seite

Bedienelemente der Fernbedienung

1Ein / Aus

2TV/Radio-Taste

Bildschirm-Menü (OSD) öffnen und schließen

3Menü-Taste

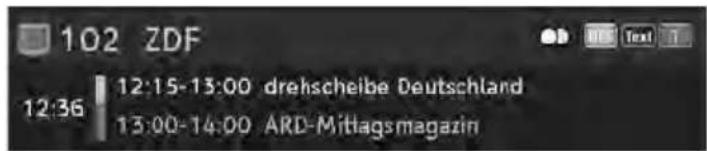

-1x drücken: Infobanner einblenden
-2x drücken: erweitertes Infobanner einblenden

4ZAP-Taste

zwischen den beiden zuletzt eingestellten Programmen wechseln

5EPG-Taste

EPG (EPG = Electronic Program Guide) aufrufen

6 Favoriten-Taste

Favoritenlisten aufrufen

7Exit -Taste

-Vorgang abbrechen
-Menü schrittweise schließen

80K-Taste

-Auswahl bestätigen

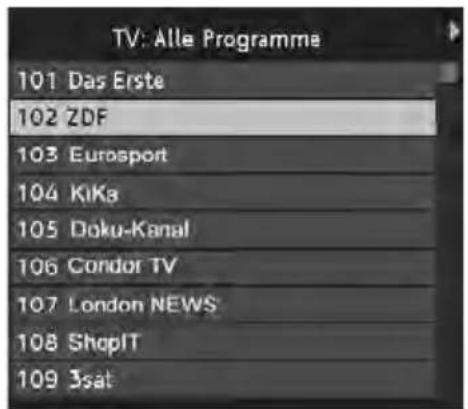

-Liste der TV- und Radioprogramme aufrufen

9Pfeil-Tasten

-zur Navigation im OSD
-Programm wählen ( ▲ / ▼ )
-Lautstärke ändern (◀ / ▶)

10Farbtasten

gelb: öffnet das Optionsmenü

blau: zeigt den Videotext an, HD-Bildauflösung während des laufenden Programms im Bildschirmeinstellungsmenü ändern

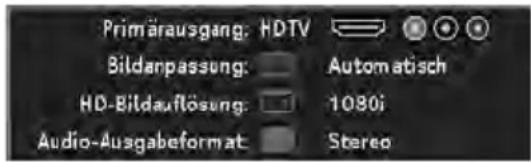

grün: Bildanpassung und Audio-Ausgabeformat während des laufenden Programms wählen

rot: Schlummerfunktion aktivieren, Bildanpassung während des laufenden Programms im Bildschirmeinstellungs- menü

11Lautstärke-Tasten Vol + / Vol -

Lautstärke erhöhen / verringern

12mehr-Taste

erweitertes Info-Banner direkt einblenden

13Programm-Tasten P + / P -

Nächstes Programm wählen / voriges Programm wählen

14-23Ziffernblock

Direkte Programmwahl über die einzelnen Tasten

24Stumm

Tonwiedergabe stummschalten, erneutes Drücken schaltet Ton wieder ein

25Menu-Taste

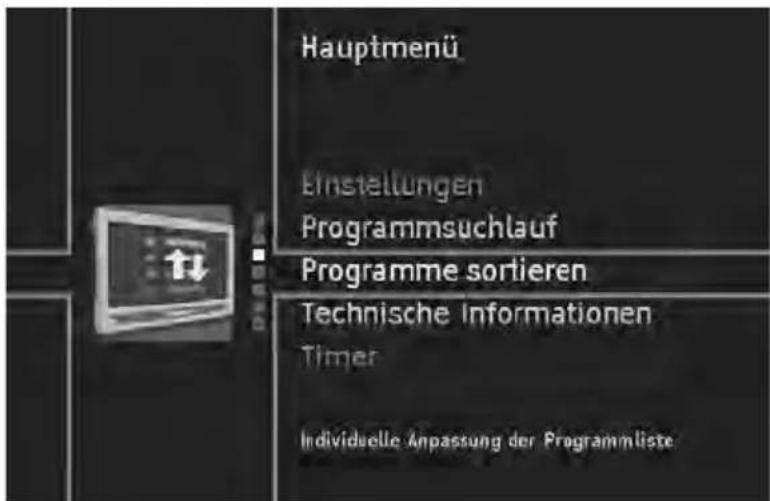

Hauptmenü öffnen

2. Ihr Gerät stellt sich vor

Mit Ihrem neuen digitalen Kabelreceiver steht Ihnen nun die ganze Welt des Fernsehens offen - und das in Top-Qualität!

Diese Gebrauchsanleitung hilft Ihnen, die umfangreichen Funktionen und Möglichkeiten Ihres neuen Digital-Receivers optimal zu nutzen.

• Eigenschaften im Überblick

• DVB Kabel TV- und Radio Empfang
- Empfängt freie und verschlüsselte High Definition-TV- Programme und Standard Definition-TV- Programme (HDTV und SDTV)
- Gleichzeitige Wiedergabe von HD Signalen auf dem HDMI- und Komponenten Ausgang in HD-Qualität und auf SCART mit SD-Qualität
- Einfach zu benutzendes grafisches Menü
- Kontextbezogene Hilfsfunktion
• Automatischer und manueller Sendersuchlauf
• Separate Programmliste für TV und Radio
• Bis zu 4 verschiedene Favoritenlisten
• Bis zu 4000 Programmspeicherplätze

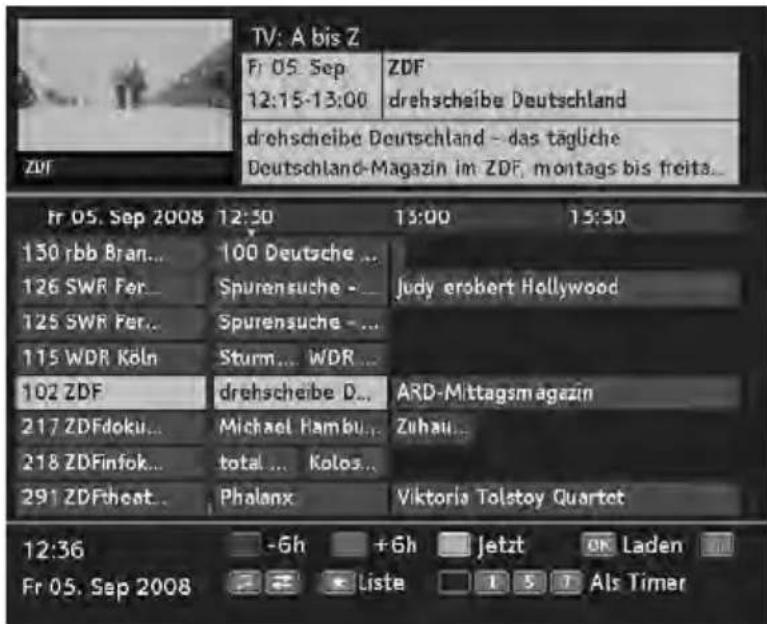

- Elektronischer Programmführer (EPG): aktuelles/folgendes Programm, Grid-EPG sowie zusätzlich 7-Tage-Programmübersicht
• 4-stelliges Display
• Automatische Formatumschaltung von 4:3 und 16:9
• Wide Screen Signaling (WSS)
• Timer-Einstellung per Knopfdruck im EPG
- Mehrsprachenunterstützung
- Integrierter Teletext Browser und Teletext Reinsertion (VBI)
- Unterstützung von DVB und EBU Untertiteln
- CEC-Unterstützung zur Steuerung des Receivers mit der Fernbedienung des CEC-fähigen Fernsehers

•Das bedeutet HDTV

HDTV seht für „High Definition Television" und ist ein Digitalfernsehen höherer Auflösung. Im Gegensatz zum herkömmlichen PAL-System, dem gängigsten Standard in Europa, kann bei HDTV das vier- bis fünffache an Bild- und Toninformationen pro Kanal übertragen werden.

Zum Vergleich:

NTSC (USA)850 x 480 sichtbare Punkte

PAL1024 x 576 sichtbare Punkte

HDTV(bis zu) 1920 X 1080 sichbare Punkte

Das hat zur Folge, dass Bilder mit scharfen Konturen, satten Farben und enormer Tiefenschärfe dargestellt werden – es entsteht der Eindruck, als wäre man live dabei.

Um HDTV nutzen zu können, müssen Ihre Geräte dafür ausgelegt sein. Sie erkennen das am „HD ready“-Logo. Ähnlich klingende und aussehende Logos entsprechen nicht dem festgelegten HDTV-Standard.

Die nachfolgend aufgeführten Eigenschaften bei Displays, Fernsehgeräten und Projektoren werden durch das oben gezeigte Logo garantiert:

• Mindestens 720 Zeilen physikalische Auflösung
• Breitbildformat
• Unterstützung der beiden HDTV Standards:
  • 1280 x 720 / 50 oder 60Hz, progressiv
  • 1920 x 1080 / 50 oder 60Hz, interlaced
  • Analoge Schnittstelle (YPbPr)
  • Digitale HDMI-Schnittstelle
• Kopierschutz HDCP (High-bandwidth Digital Content Protection) auf dem digitalen Interface

•Das bedeutet CEC

„CEC“ steht für Consumer Electronics Control. Dieser Protokollstandard stellt bei Geräten der Unterhaltungselektronik komponentenübergreifende Kontrollfunktionen zur Verfügung.

Das hat zur Folge, dass Sie bei Geräten, die z.B. über die HDMI-Schnittstelle miteinander verbunden sind, nur eine Fernbedienung benötigen.

Der CEC-Standard sorgt also dafür, dass die Geräte miteinander „kommunizieren“. Viele Hersteller verwenden eigene Namen für den CEC-Standard, z. B. Simplink, EasyLink oder BRAVIA Sync.

Beachten Sie:

• Sie können den Receiver an jeden Fernseher anschließen, der über eine HDMI-Anschlussbuchse verfügt.
• Die CEC-Funktionalität steht nur dann zur Verfügung, wenn Ihr TV-Gerät diesen Standard unterstützt. Informationen hierzu finden Sie in der Bedienungsanleitung des TV-Gerätes.
• Damit die Fernbedienung Ihres TV-Gerätes den Receiver steuern kann, muss der Fernseher das CEC-Protokoll „Remote Controll Pass through“ unterstützen.
• Auch wenn Ihr TV-Gerät CEC unterstützt, stehen möglicherweise nur sehr wenige Funktionen zur Verfügung, die über die TV-Fernbedienung für den Receiver aufgerufen werden können, z.B. gemeinsames Ein- und Ausschalten von TV und Receiver. Das ist kein Fehler des Receivers, sondern hängt von den im TV-Gerät verfügbaren CEC-Protokollen ab.
• Unterstützt Ihr TV-Gerät CEC, müssen Sie die entsprechende Option in den Geräte-Einstellungen aktivieren, siehe Seite50.
• Unterstützt Ihr TV-Gerät CEC nicht, erfolgt die komplette Bedienung wie gewohnt über die Fernbedienung des Receivers.

- Lieferumfang

Prüfen Sie nach dem Auspacken den Inhalt auf Vollständigkeit und evtl. Beschädigungen. Zum Lieferumfang gehören:

• 1 Receiver
• 1 Gebrauchsanleitung
• 1 Fernbedienung
• 2 Batterien für die Fernbedienung, Typ LR03 / 1,5 V
• 1 Steckernetzteil
• 1 HDMI-Kabel
• 1 Antennenkabel

3. Sicherheit und Umweltschutz

Bevor Sie den Receiver anschließen und in Betrieb nehmen, beachten Sie folgende Punkte:

• Das Gerät ist für die Nutzung im privaten Bereich ausgelegt.
- Mit dem Gerät dürfen nur die in dieser Gebrauchsanleitung beschriebenen Funktionen ausgeführt werden.
- Bewahren Sie die Gebrauchsanleitung möglichst griffbereit in der Nähe des Gerätes auf.
- Wenn Sie das Gerät an andere Personen weitergeben, geben Sie auch diese Gebrauchsanleitung mit.

●Gefahr für Kinder

- Lassen Sie Kinder mit diesem Gerät nie unbeaufsichtigt. Kinder unterschätzen die Gefahr beim Umgang mit Elektrogeräten.

• Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie Batterien deshalb für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Halten Sie Kinder vom Verpackungsmaterial fern. Bei Verschlucken besteht Erstickungsgefahr.

●Gefahr durch Elektrizität

• Im Inneren des Geräts gibt es gefährliche Spannungen. Niemals das Gehäuse öffnen oder durch die Belüftungsöffnungen Gegenstände einführen.
• Das Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden. Verhindern Sie, dass Flüssigkeit in das Gerät gelangt. Notfalls sofort den Netzstecker ziehen.
• Stellen Sie keine mit Flüssigkeiten gefüllten Behältnisse wie Vasen oder Kaffeebecher auf das Gerät.
• Das Gerät darf nicht in Feuchträumen (z.B. Badezimmer) oder Räumen mit starkem Staubanfall verwendet werden.
• Schließen Sie das Steckernetzteil des Geräts nur an eine vorschriftsmäßig installierte 230V Steckdose an, die entsprechend abgesichert ist.
• Die Steckdose muss gut zugänglich sein, damit Sie im Bedarfsfall den Netzstecker sofort ziehen können.
• Achten Sie darauf, dass die Anschlussleitungen nicht geklemmt oder gequetscht werden.

• Nehmen Sie das Gerät nicht in Betrieb, wenn Gerät oder Anschlussleitungen sichtbare Schäden aufweisen oder das Gerät heruntergefallen ist.

• Beim Auftreten einer offensichtlichen Störung (z. B. Qualm o. ä.) während des Betriebes sofort das Steckernetzteil aus der Steckdose ziehen. Dabei immer am Stecker und niemals am Kabel anfassen.

• Steckdosen und Verlängerungskabel dürfen nicht überlastet werden, sonst besteht Brandgefahr! Fragen Sie beim Erwerb nach der maximalen zulässigen Stromaufnahme.
• Um das Gerät vollständig von der Stromversorgung zu trennen, muss das Steckernetzteil aus der Steckdose gezogen werden.
• Lassen Sie Reparaturen oder Einstellungen an Ihrem Receiver nur von qualifiziertem Fachpersonal ausführen. Der Hersteller haftet nicht für Unfälle des Anwenders am geöffneten Gerät. Eine Fehlbeschaltung der Anschlüsse kann zu Betriebsstörungen oder zu Defekten am Gerät führen.
• Nehmen Sie keine Änderungen am Gerät vor.
• Verwenden Sie nur mitgelieferte Kabel und Steckernetzteile.
• Bei einem Gewitter können am Stromnetz angeschlossene Geräte Schaden nehmen. Ziehen Sie deshalb bei Gewitter immer das Stecker-netzteil aus der Steckdose.
• Bei längerem Nichtgebrauch trennen Sie den Receiver von Netzteil und Kabelanschluss. Dies gilt auch für Geräte, die mit dem Receiver verbunden sind.

●Gefahr von Verletzungen durch andere Ursachen

• Achten Sie darauf, dass die Anschlussleitungen nicht zur Stolperfalle werden.
• Batterien dürfen nicht ins Feuer geworfen, auseinander genommen oder kurzgeschlossen werden.
• Bei ausgelaufener Batterie Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.

●Hinweise zum Aufstellungsort

• Gerät ausschließlich auf eine waagerechte Fläche stellen bzw. legen.
• Setzen Sie dieses Gerät keiner extremen Temperatur aus. Daher:

-direkte Sonneneinstrahlung und Heizungswärme vermeiden;

-nach oben und zu den Seiten ausreichenden Mindestabstand freilassen. Die Luft muss ungehindert zirkulieren können.

-Gerät auf keinen Fall mit Zeitschriften, Tischdecken o.ä. ab- oder zudecken. Die Hitze darf sich nicht im Gerät stauen! Ansonsten kann die Hitze das Gerät beschädigen und es besteht Brandgefahr!

• Das Gerät darf nicht in unmittelbarer Nähe von entflammbarem Material (z.B. Vorhänge, brennbare Flüssigkeiten etc.) aufgestellt werden.
• Vorsicht bei Holz oder Flächen aus furniertem Holz. Diese können durch die Wärme des Receivers im Laufe der Zeit ausbleichen. Legen Sie ggf. eine wärmefeste Unterlage unter das Gerät.

●Hinweise zum Umgang mit Batterien

• Nehmen Sie bei längeren Nichtgebrauch die Batterie aus der Fernbedienung. Wechseln Sie die Batterie spätestens jährlich aus, um ein Auslaufen auszuschließen.
• Setzen Sie die Batterien keinen extremen Bedingungen aus, indem Sie diese z.B. auf einem Heizkörper lagern. Erhöhte Auslaufgefahr!
• Versuchen Sie niemals gebrauchte Batterien durch Wärme, Aufladen oder andere Mittel zu reaktivieren.
• Batterien dürfen nicht auseinander genommen und nicht kurz geschlossen werden.
• Verwenden Sie nur den Batterietyp, der in den „Technischen Daten“ aufgeführt ist. Beachten Sie die richtige Polarität (+/-) beim Einlegen, ansonsten besteht Explosionsgefahr.
• Reinigen Sie Batterie- und Gerätekontakte bei Bedarf vor dem Einlegen der Batterien.

●Sonstige Hinweise

• Offene Brandquellen, wie z.B. brennende Kerzen, nicht auf das Gerät stellen.
  • Das Öffnen des Gerätes führt zu Garantieverlust.
• Im Gerät kann sich Kondenswasser bilden, z.B. wenn das Gerät von einer kalten in eine warme Umgebung kommt. Warten Sie in einem solchen Falle ca.eine Stunde, bevor Sie den Receiver in Betrieb nehmen. Nach Ablauf dieser Zeit ist in der Regel die Kondensflüssigkeit verdunstet.
• An der Unterseite des Gerätes befinden sich Gerätefüße. Da die Möbeloberflächen aus den verschiedensten Materialien bestehen und mit den unterschiedlichsten Pflegemitteln behandelt werden, kann es nicht völlig ausgeschlossen werden, dass manche dieser Stoffe Bestandteile enthalten, die die Gerätefüße angreifen und aufweichen. Legen Sie ggf. eine rutschfeste Unterlage unter die Gerätefüße.

●Batterie und Gerät entsorgen

Entsorgen Sie die Verpackung sortenrein.

Das Gerät darf nicht über den Hausmüll entsorgt werden.

Sollte das Gerät nicht mehr benutzt werden können, fragen Sie den zuständigen Müllbeseitigungsverband nach den notwendigen Maßnahmen zur Entsorgung.

Batterien und Akkus gehören nicht in den Hausmüll.

Sie als Verbraucher sind gesetzlich verpflichtet, Batterien und Akkus bei einer Sammelstelle Ihrer Gemeinde, Ihres Stadtteils oder im Handel abzugeben. Nur so ist eine umweltgerechte Entsorgung möglich.

Cd Batterien und Akkus, die mit den aufgeführten Buchstaben ver-

Hg sehen sind, beinhalten u.a. folgende Schadstoffe:

●Batterie in Fernbedienung einlegen

Auf der Rückseite der Fernbedienung befindet sich das Batteriefach.

1. Öffnen Sie das Batteriefach, indem Sie die Verschlusslasche etwas nach unten drücken und den Batteriefachdeckel anheben.
2. Legen Sie die Batterien so ein, wie am Boden des Batteriefachs dargestellt. Beachten Sie die Polarität!
3. Schließen Sie das Batteriefach wieder. Der Batteriefachdeckel muss hörbar einrasten.

- Receiver anschließen

Hinweis:

Beachten Sie die Gebrauchsanleitungen der anderen Geräte sowie das grafische Anschluss-Schema, siehe Seite20.

Achtung!

Achten Sie darauf, dass alle Geräte ausgeschaltet sind, bevor Sie sie anschließen. Stecken Sie das Steckernetzteil erst ganz am Schluss, wenn alle anderen Anschlüsse hergestellt sind, in die Netzsteckdose. Sie vermeiden dadurch mögliche Schäden.

• • Kabelanschluss

▶ Verbinden Sie die Ausgangsbuchse des Kabelanschlusses mit einem Antennenkabel mit der Antennen-Eingangsbuchse RF IN des Receivers.

• Fernsehgerät anschließen

Sie können den Receiver auf mehrere Arten an ein Fernsehgerät anschließen, wobei die Anschluss-Möglichkeiten abhängig von dem Fernsehgerät sind.

Wählen Sie eine der nachfolgenden aufgeführten Anschluss-Möglichkeiten.

Beste Möglichkeit (HDTV-Empfang)

▶ Verbinden Sie die Buchse HDMI des Receivers mit der HDMI-Buchse Ihres Fernsehgerätes durch ein HDMI-Kabel.
- Hinweis:

Wenn Sie den Receiver an ein CEC-fähiges Fernsehgerät anschliessen, können Sie wahrscheinlich einige Funktionen des Receivers direkt über die Fernbedienung des Fernsehgerätes steuern.

Informationen hierzu finden Sie aufSeite11 sowie in der Bedienungsanleitung Ihres Fernsehgerätes.

Zweitbeste Möglichkeit (HDTV-Empfang)

- Hinweis:

Der für diese Anschlussart erforderliche Scart-Adapter ist nicht im Lieferumfang enthalten (im Fachhandel erhältlich).

Der Komponentenausgang wird über die Buchse TV SCART ausgegeben.

1. Stecken Sie den den Scart-Adapter in die Buchse TV SCART.
2. Verbinden Sie die YPbPr-Buchsen des Adapters mit den YPbPr-Buchsen Ihres Fernsehgerätes. Verbinden Sie nur gleichfarbige Buchsen miteinander.

- Hinweis:

Bei dieser Anschlussart wird der Ton nicht übertragen. Sie müssen den Receiver zusätzlich mit einer Audio-Anlage verbinden, siehe Seite20. Oder Sie nutzen die Audio-Eingänge Ihres Fernsehgerätes.

Drittbeste Möglichkeit

▶ Verbinden Sie die Buchse TV SCART mit der SCART-Buchse Ihres TV-Gerätes mit einem SCART-Kabel. Achten Sie auf die richtige Kennzeichnung, falls Ihr TV-Gerät mehrere SCART-Buchsen besitzt.

• • Audio-Anlage anschließen

Sie können Ihre Stereoanlage bzw. Ihren Surround-Dekoder auf zwei unterschiedliche Arten mit dem Receiver verbinden.

• Verbinden Sie die Geräte über ein Cinchkabel (Buchsen Audio Out L und R) miteinander oder,
• verbinden Sie die Geräte über ein optisches Kabel (Buchse S/PDIF).

Hinweis:

Bei dieser Anschlussart sollten Sie die Tonwiedergabe über das Fernsehgerät stumm schalten.

- Receiver an das Stromnetz anschließen

Achtung!

Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte 230 V \~ 50 Hz Steckdose an. Schalten Sie das Gerät erst ein, nachdem alle anderen Verbindungen hergestellt sind.

Verbinden Sie Receiver und Netzsteckdose mit dem Steckernetzteil.

1. Stecken Sie als erstes das Netzkabel in die Buchse 12V des Receivers an.
2. Stecken Sie danach das Steckernetzteil in eine Steckdose.

●Anschluss-Schema

Achtung!

• Anschlusshinweise beachten, siehe Seite17.
• HDTV- Bildqualität nur über HDMI-Schnittstelle.
• Steckernetzteil erst ganz am Schluss einstecken.

●Smartcard einstecken

Wenn Sie das Gerät ohne Smartcard nutzen, können Sie ausschließlich Programme empfangen, die unverschlüsselt ausgestrahlt werden. Um verschlüsselte Sender empfangen zu können, benötigen Sie eine Smartcard.

Diese erhalten Sie im Fachhandel und z. T. auch direkt bei dem jeweiligen Programmanbieter.

Um die Smartcard einzustecken:

1. Öffnen Sie die Klappe der Bedienfront.

1. Stecken Sie die Smartcard mit dem Chip nach unten vollständig in den Kartenleser (unterer Schacht).

3.Schließen Sie die Klappe der Bedienfront.

• • • • Hinweis:

Falls Sie eine Smartcard mit einem CI-Modul verwenden, stecken Sie die Smartcard in das CI-Modul. Schieben Sie das CI-Modul dann in den oberen Schacht.

• • • • Hinweis:

Über das Service-Menü steht Ihnen ein eigener Menüpunkt für die Smartcard zur Verfügung, siehe Seite60. Aussehen und Umfang ist abhängig vom Programmanbieter. Beachten Sie unbedingt die Unterlagen, die üblicherweise zum Lieferumfang der Smartcard gehören.

Common Interface (kurz: „CI“), ist eine Schnittstelle von DVB-Empfangsgeräten.

Eine Karte, die in den CI-Schacht passt, heißt CI-Modul.

Das CI-Modul wiederum nimmt die Smartcard auf. Die Smartcard ist erforderlich, um die empfangenen Daten zu entschlüsseln.

5. Erste Schritte (Installation)

●Receiver einschalten

Sobald Sie das Steckernetzteil des Receivers in eine Steckdose gesteckt haben, schaltet sich der Receiver ein und im Display an der Gehäusefront erscheint die Anzeige Inst oder Boot.

• • • • Hinweis:

Wenn Sie im Display lediglich einen Punkt sehen, schalten Sie das Gerät mit der Ein/Aus-Taste der Fernbedienung oder der Stand-By Taste an der Gehäusefront ein.

1. Schalten Sie alle an den Receiver angeschlossenen Geräte ein.
2. Wechseln Sie an Ihrem Fernsehgerät auf den AV-Kanal oder auf den Eingang, an dem Sie den Receiver angeschlossen haben.

• • • • Hinweis:

Weitere Informationen finden Sie hierzu in der Gebrauchsanleitung Ihres Fernsehgeräts.

- Bildschirm-Menü (OSD) verwenden

Das Bildschirm-Menü (nachfolgend als OSD = On-Screen-Display bezeichnet) ermöglicht es Ihnen, mit der Fernbedienung Einstellungen am Gerät vorzunehmen.

Hinweis:

Beachten Sie auch die auf dem Bildschirm angezeigten Info- und Hilfetexte.

So bedienen Sie das On-Screen-Display:

• Um im OSD zu navigieren und Menüpunkte auszuwählen, benutzen Sie die Pfeil-Tasten auf Ihrer Fernbedienung. Der ausgewählte Menüpunkt wird farbig eingerahmt.

• Um eine Auswahl zu bestätigen, drücken Sie die OK-Taste. Der ausgewählte Menüpunkt wird aufgerufen oder ausgeführt.

• Um das OSD auszublenden oder ein aufgerufenes Menü wieder zu verlassen, drücken Sie die Exit-Taste.

• Die rote, die grüne, die gelbe und die blaue Farb-Taste auf der Fernbedienung haben unterschiedliche Funktionen. Diese sind abhängig von dem Menü, in dem Sie sich befinden.
• Ist ein Button im OSD rot, grün, gelb oder blau eingefärbt, wird die entsprechende Funktion durch Druck auf die gleichfarbige Taste der Fernbedienung ausgelöst.
• Am unteren Bildschirmrand werden bei jedem OSD Hinweise einge- blendet, mit welchen Tasten Sie Einstellungen im angezeigten Menü vornehmen können.

- Erstinstallation

Nach dem ersten Einschalten erhalten Sie folgendes Begrüßungsfenster:

1. Wählen Sie mit den Pfeil-Tasten die gewünschte Menü-Sprache und bestätigen Sie mit der OK-Taste.

1. Nehmen Sie hier die Einstellungen für Ihr TV-Gerät vor. Markieren Sie anschließend das untere Feld OK im Fenster und drücken Sie die OK-Taste.

Danach startet ein Suchlauf, bei dem geprüft wird, ob eine neue Version der Receiver-Betriebssoftware vorhanden ist.

1. Bestätigen Sie die anschließend angezeigte Meldung, indem Sie die OK-Taste drücken.

Anschließend wird der Programm-Suchlauf gestartet. Der Bildschirmdi-alog informiert Sie dabei über den Fortgang des Programmsuchlaufs.

• • • • Hinweis:

Durch Drücken der Exit-Taste können Sie den Suchlauf jederzeit unterbrechen.

Sobald die Suche abgeschlossen ist, erhalten Sie eine entsprechende Meldung angezeigt.

1. Drücken Sie wiederholt OK, um die Erstinstallation zu beenden und die Fernsehwiedergabe zu starten.

6. Gebrauch

- Programmwechsel

Sie können das Programm auf mehrere Arten wechseln:

• Durch Drücken der Taste P + oder -.
• Durch Drücken der Pfeil-Taste ▲ oder ▼.
- Durch Drücken der Zap-Taste schalten Sie zwischen den beiden zuletzt gewählten Programmen hin- und her.
- Indem Sie das Programm direkt über die Programmliste auswählen, siehe Seite30.

- Lautstärke

Zusätzlich zur Lautstärkeregelung Ihres Fernsehers, Ihrer Stereoanlage oder Ihres Surround- Decoders können Sie die Ausgangslautstärke auch über den Receiver einstellen.

• Mit der Vol-Taste + können Sie die Lautstärke erhöhen, mit der Taste VoL-Taste - verringern.
• Die Lautstärke kann auch über die Pfeil-Tasten ◀ (leiser) und ▶ (lauter) verändert werden.
  • Die eingestellte Lautstärke wird als grafischer Balken eingeblendet
• Durch Drücken der Taste Stumm können Sie den Ton ausschalten. Erneutes Drücken stellt die vorherige Lautstärke wieder her.

- Infobanner

Bei jedem Programmwechsel erhalten Sie automatisch das Infobanner angezeigt.

1. Drücken Sie die Info-Taste, um das Infobanner ohne Programmwechsel aufzurufen.

Das Infobanner zeigt die gewählte Programmplatznummer und den Sender an. Außerdem wird am linken Rand des Infobanners die Uhrzeit angezeigt.

Der Anzeigebalken rechts neben der Uhrzeit gibt grafisch die bereits verstrichene Dauer der Sendung an.

In der unteren Menüzeile wird die aktuelle und die nachfolgende Sendung mit Sendezeit angezeigt. Nach einigen Sekunden wird das Info-banner automatisch wieder ausgeblendet.

Hinweis:

Die Einblenddauer des Infobanners können Sie selbst bestimmen bzw. das automatische Einblenden ganz unterbinden, siehe Seite55.

Während das Infobanner am unteren Bildschirmrand eingeblendet ist, können Sie durch erneutes Drücken der Info-Taste das erweiterte Infobanner aufrufen. Im erweiterten Infobanner werden nähere Details zur aktuellen Sendung angezeigt.

Beachten Sie:

• Wenn der Text umfangreicher ist, wird er auf mehrere Seiten verteilt. Durch wiederholtes Drücken der OK-Taste blättern Sie durch die Seiten (Pfeil-Taste ▲ und ▼ funktioniert auch).
• Wenn Sie die Info- oder die Pfeil-Taste ▶ drücken, erhalten Sie Informationen zur nächsten Sendung angezeigt. Durch Drücken der Pfeil-Taste ◀ gelangen Sie wieder zu den Informationen der aktuell laufenden Sendung.

2. Drücken Sie Exit, um das Infobanner zu schließen.

Hinweis:

Durch Drücken der Taste mehr können Sie das erweiterte Infobanner direkt aufrufen und auch wieder schließen.

- Optionen

Einige Sender stellen mehrere Kameraperspektiven, Tonspuren und/oder Videotext zur Auswahl.

Stehen bei einem Programm eine oder mehrere dieser Optionen zur Verfügung, wird beim Aufrufen des Programms in der rechten Ecke OPT angezeigt.

Das bedeutet, dass entweder eine Bild-, eine Ton- oder eine Videotextauswahl oder mehrere Auswahlmöglichkeiten zugleich zur Verfügung stehen.

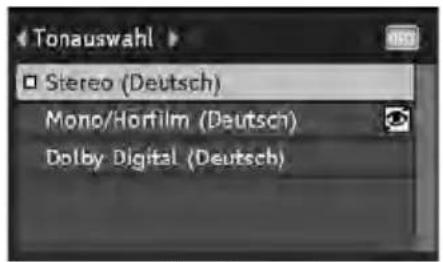

Beispiel: Tonauswahl

So nutzen Sie die Optionen:

1. Rufen Sie das gewünschte Programm auf.
2. Drücken Sie die (gelbe) OPT-Taste.
3. Wählen Sie mit den Pfeil-Tasten ▲ und ▼ die gewünschte Option aus und drücken Sie die OK-Taste. Die gewählte Option wird aufgerufen und das Optionen-Fenster geschlossen.

Hinweis:

Es ist möglich, dass z.B. Bild- und Tonauswahl zur Verfügung stehen. Sie erkennen das an den Pfeilen, z.B. neben „Tonauswahl“. In diesem Fall müssen Sie die OPT-Taste mehrmals drücken, um die gewünschte Option auszuwählen. Sie können hierfür aber auch die Pfeil-Tasten ◀ und ▶ verwenden.

- Videotext

Hinweis:

Wenn Sie Receiver und TV-Gerät über HDMI miteinander verbunden haben, kann der Videotext ausschließlich über die Fernbedienung des Receivers aufgerufen werden.

1. Drücken Sie die blaue Farb-Taste, um den Videotext aufzurufen.

2. Über die Ziffern-Tasten können Sie gezielt zu einer bestimmten Seite springen.

3. Mit den Pfeil-Tasten ◀ und ▶ springen Sie jeweils zur nächsten (+1) bzw. zur vorigen Seite (-1).

4. Mit den Tasten P + und P - springen Sie jeweils 100 Seiten vor bzw. 100 Seiten zurück, bezogen auf den nächsten vollen Hunderterwert, z.B. 462 > 400 > 300 etc.

5. Über die Info-Taste springen Sie direkt zur Seite 100, über die EPG-Taste zur Seite300.
6. Das automatische Weiterblättern einer Unterseite (z.B. Seite 3/6) wird unterbrochen, wenn Sie die OPT-Taste drücken.
7. Bei Unterseiten die normalerweise automatisch vorblättern: Mit der grünen Farb-Taste springen Sie zur nächsten Unterseite, mit der roten Farb-Taste gelangen Sie zur vorigen Unterseite.
8. Durch die Menü-Taste werden zuvor versteckte Texte angezeigt. z. B. bei Quiz-Seiten.
9. Mit den Pfeil-Tasten ▲ und ▼ können Sie auf Inhaltsseiten (das sind z.B. immer die Seiten 100, 200 etc.), ein Thema markieren und durch Drücken der OK-Taste direkt dort hinspringen.
10. Die Videotextdarstellung wird vergrößert, wenn Sie die Zap-Taste drücken. Durch mehrfaches Drücken wird der Videotext wieder in der normalen Größe angezeigt.
11. Wenn Sie die TV/Radio-Taste drücken, wird der Videotext transparent dargestellt. Erneutes Drücken von TV/Radio-Taste blendet den Hintergrund wieder aus.

12. Durch Drücken der blauen Farb-Taste, wird der Videotext transparent über das Fernsehbild gelegt. Durch nochmaliges Betätigen dieser Taste wird wieder der Videotext ausgeblendet.

13. Blenden Sie den Videotext direkt aus, indem Sie die Exit-Taste drücken.

- Programmliste

1. Drücken Sie während der normalen Fernsehwiedergabe die OK-Taste, um die Programmliste aufzurufen.

In dieser Liste sind alle TV-Sender aufgeführt, die das Gerät beim Sendersuchlauf gefunden und gespeichert hat.

Beachten Sie:

• Wenn Sie direkt nach dem Öffnen die Pfeil-Tasten ◀ oder ▶ drücken, ändern Sie die Sortierung der Programmliste.
• Wenn Sie die Taste Favoriten bei geöffneter Programmliste drücken, erhalten Sie nacheinander die weiteren Favoritenlisten angezeigt (wenn Favoriten eingefügt wurden). Diese individuelle Programm-listen beinhalten nur die Programme, die Sie „favorisiert“ haben. Weitere Informationen hierzu, siehe Seite32.
• Wird neben einem Sendernamen ein Schlüsselsymbol angezeigt, wird der Sender verschlüsselt ausgestrahlt und Sie benötigen eine entsprechende Smartcard, um ihn anschauen zu können.

• Durch Drücken der TV/Radio-Taste erhalten Sie die Liste aller Radioprogramme angezeigt, die beim Suchlauf gefunden wurden.

• Nutzen Sie die Pfeil-Tasten ◀ / ▶ / ▲ / ▼, um in der Liste das gewünschte Programm auszuwählen.

• Mit den Pfeil-Tasten ▲ oder ▼ markieren Sie den nächsten oder den vorigen Sender in der Liste.

• Mit den Pfeil-Tasten ◀ oder ▶ springen Sie acht Plätze in der Programmliste vor oder acht zurück.

• Drücken Sie die OK-Taste, nachdem Sie den gewünschten Sender ausgewählt haben.

- Favoriten

- Favoritenliste(n) anlegen

Mit dem Receiver können Sie bis zu vier Favoritenlisten anlegen. Favoritenlisten sind Listen, deren Inhalt Sie selbst bestimmen können. Es werden also nur die Programme angezeigt, die Sie auch wirklich sehen möchten.

Sie können z.B. eine Favoritenliste für Sport, eine für Unterhaltung und eine für politische Sendungen anlegen. Oder jedes Familienmitglied erhält eine „eigene“ Favoritenliste.

Beachten Sie:

• Alle Favoritenlisten werden auf die gleiche Art und Weise angelegt.

• Auch für Radio-Programme können Sie bis zu vier Favoritenlisten verwalten. Weitere Informationen zum Thema „Radio“, siehe Seite43.

• Drücken Sie die Taste Menu.

• Wählen Sie mit den Pfeil-Tasten ▲ oder ▼ den Menüpunkt Programme sortieren und drücken Sie OK.

1. Markieren Sie einen der Favoriten-Einträge, z. B. Favoriten 1 und drücken Sie die OK-Taste.

Hinweis:

Bei sehr umfangreichen Programmlisten können Sie über die Filter-Funktion die angezeigte Liste übersichtlicher gestalten. Drücken Sie dazu die gelbe Farb-Taste. Weitere Informationen über die Filter-Funktion, siehe Seite35.

1. Wählen Sie mit den Pfeil-Tasten ▲ oder ▼ ein Programm aus der linken Liste aus und drücken Sie OK.

Das Programm wird mit einem Stern gekennzeichnet und erscheint jetzt zusätzlich in der Liste TV-Favoriten.

1. Wiederholen Sie den Vorgang, um weitere Programme zur Favoritenliste hinzuzufügen.
2. Möchten Sie auch Radioprogramme zu Favoriten machen, drücken Sie die TV/Radio-Taste und gehen vor, wie beschrieben.
3. Drücken Sie abschließend die Exit-Taste
4. Bestätigen Sie die Programmabfrage, ob die Änderungen gespeichert werden soll, indem Sie die OK-Taste drücken.

• • Programme verschieben

Sie können die Reihenfolge der Programme innerhalb der Favoritenlisten selbst festlegen.

1. Drücken Sie die Zap-Taste, um im Sortierfenster von der linken zur rechten Liste zu gelangen.
2. Markieren Sie mit den Pfeil-Tasten ◀ / ▶ / ▲ / ▼ den Sender, den Sie verschieben möchten.
3. Drücken Sie die OK-Taste. Der Sendername wird eingerückt und farblich hinterlegt.

1. Verschieben Sie mit den Pfeil-Tasten ◀ / ▶ / ▲ / ▼ den markierten Sender an die gewünschte Position.

2. Drücken Sie die OK-Taste, um das Programm an der gewünschten Stelle abzulegen.

- - Favoriten löschen

1. Drücken Sie die Zap-Taste, um im Sortierfenster von der linken zur rechten Liste zu gelangen.
2. Wählen Sie mit den Pfeil-Tasten ▲ oder ▼ das zu löscheende Programm aus.
3. Drücken Sie die rote Farb-Taste.

Hinweis:

Wenn Sie die gelbe Farb-Taste drücken werden alle Programme gelöscht. Dabei werden Programme nur aus der jeweiligen Favoritenliste gelöscht. In anderen Favoritenlisten (falls dort aufgenommen) und in der „Alle-Programme-Liste“ sind diese Programme immer noch enthalten.

Die Filter-Funktion hilft Ihnen beim Einrichten Ihrer Favoritenlisten, indem Sie die Liste aller Programme, egal ob TV oder Radio, nach bestimmten Kriterien filtern und sortieren können. Dadurch wird die Liste übersichtlicher und strukturierter.

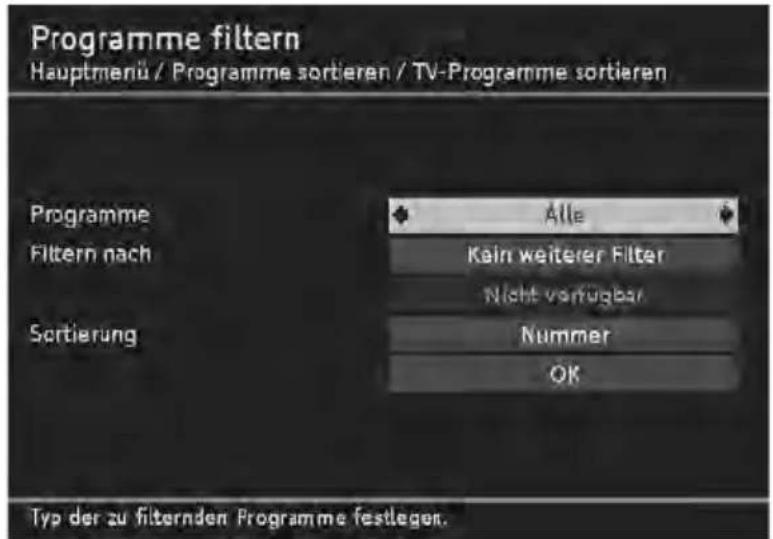

1. Drücken Sie im „Programme sortieren“-Fenster die gelbe Farb-Taste. Sie erhalten folgendes Fenster:

1. Wählen Sie nacheinander mit den Pfeil-Tasten ▲ oder ▼ die vorhandenen Filter-Optionen aus und stellen Sie dann mit ◀ oder ▶ die gewünschte Filterung ein.

2. Markieren Sie OK und drücken Sie die OK-Taste.

Anschließend erhalten Sie wieder das „Programme sortieren“-Fenster angezeigt. Im oberen Teil werden die von Ihnen gewählten Filterkriterien aufgeführt und Sie können Ihre Favoritenliste anlegen.

- Hinweis:

Der Filter ist nicht dauerhaft und wird nicht gespeichert. Sobald Sie das „Programme sortieren“-Fenster schließen, werden die gemachten Filter-Einstellungen verworfen.

- Favoritenlisten verwenden

Die Favoritenlisten (vier für TV, vier für Radio) stehen Ihnen während des normalen Fernseh- bzw. Radiobetriebs zur Verfügung.

1. Drücken Sie die OK-Taste und dann sooft die Zap-Taste, bis auf dem Bildschirm die gewünschte Favoritenliste angezeigt wird.
2. Wählen Sie mit den Pfeil-Tasten ▲ oder ▼ das gewünschte Programm aus und drücken Sie OK.

- Programmsuchlauf

Nach der Erstinstallation, siehe Seite24, kann es erforderlich sein, einen neuen Suchlauf durchzuführen, z.B. um nach neuen Sendern zu suchen.

1. Drücken Sie die Taste Menu.
2. Wählen Sie mit den Pfeil-Tasten ▲ oder ▼ den Menüpunkt Programmsuchlauf und drücken Sie OK.
3. Markieren Sie die gewünschte Art des Suchlaufs mit den Pfeil-Tasten und drücken Sie wiederholt OK, bis der ausgewählte Suchlauf gestartet wird.

Folgende Suchläufe können gewählt werden:

• Automatischer Suchlauf - Komfortabler Suchlauf, bei dem die meisten Sender gefunden werden.
• Erweiterter Suchlauf - Suchlauf, der auch noch Sender finden kann, die beim „Automatischen Suchlauf“ übergangen wurden. Dieser Suchlauf kann einige Zeit dauern.

- Expertensuchlauf - Suchlauf, bei dem Sie gezielt nach einzelnen Sender suchen können, indem Sie z. B. den zu durchsuchenden Frequenzbereich festlegen oder die Suche auf frei empfangbare Programme begrenzen.

Nach Abschluss eines Suchlaufs erhalten Sie angezeigt, ob und wieviele Programme gefunden wurden.

1. Wählen Sie mit der Pfeil-Taste ◀ oder ▶ aus, ob

2. die gefundenen Programme der alten Liste hinzugefügt werden sollen (Standard-Einstellung),
   • die alte Programmliste überschrieben werden soll,
   • die neu gefundenen Programme verworfen werden sollen.

3. Drücken Sie abschließend die OK-Taste.

• EPG

Der Elektronische Programmführer (im englischen „Electronic Programm Guide“, kurz EPG genannt) bietet Ihnen eine Übersicht aller Sendungen, die in der nächsten Woche auf dem aktuellen Programm ausgestrahlt werden.

Beachten Sie:

• Nicht alle Sender bieten einen umfassenden EPG.
• Viele Sendeanstalten senden das aktuelle Tagesprogramm, bieten jedoch keine Detailbeschreibungen.

• Es gibt auch Anstalten, die keinerlei EPG-Informationen anbieten.

• Wählen Sie das gewünschte Programm aus.

• Drücken Sie die EPG-Taste.

1. Wählen Sie aus der gezeigten Liste mit der Pfeil-Taste ▲ oder ▼ die gewünschte Kategorie aus und drücken Sie OK-Taste oder nochmals die EPG-Taste.

Hinweis:

Der Umfang der Liste variiert und ist z.B. abhängig von der Anzahl der angelegten Favoritenlisten.

Sie erhalten den elektronischen Programmführer angezeigt:

Hinweis:

Die angezeigten Daten werden nach und nach geladen.

Das bietet Ihnen der EPG:

• Sie können den EPG innerhalb des Senders oder über alle Sender nutzen.
• Wenn Sie zu einer Sendung mehr Informationen wünschen, markieren Sie sie mit der Pfeil-Taste ◀ / ▶ / ▲ / ▼ und drücken dann die Info-Taste. Durch erneutes Drücken der Info-Taste werden die zusätzlich eingeblendete Informationen wieder ausgeblendet und Sie erhalten erneut den Programmführer angezeigt.

• Sie können auch die Taste P + oder P - nutzen, um den EPG eines anderen Programms angezeigt zu bekommen.

• Durch erneutes Drücken der Favoriten-Taste erhalten Sie wieder die die Liste mit den Programmführer-Kategorien angezeigt und können bei Bedarf eine andere Kategorie als zuvor wählen.

• Drücken Sie die TV/Radio-Taste, um zwischen TV- und Radio-EPG hin und her zu wechseln.
• Mit der roten bzw. der grünen Farb-Taste ändern Sie den angezeigten Zeitraum um jeweils 6 Stunden.
• Um wieder die Informationen zu Sendungen angezeigt zu bekommen, die aktuell laufen, drücken Sie die gelbe Farb-Taste.
• Möchten Sie eine Sendung in die Timer-Liste übernehmen, markieren Sie sie und drücken Sie die blaue Farb-Taste. Bestätigen Sie die folgende Abfrage, indem Sie die OK-Taste drücken.
• Die Ziffern-Tasten 1, 5 und 7 bieten weitere Möglichkeiten der Timer-Programmierung: 1 = wöchentlicher Timer, 5 = Timer von Montag bis Freitag, 7 = täglicher Timer.

Hinweis:

Ausführliche Informationen zum Thema „Timer“ finden Sie im nächsten Abschnitt.

1. Drücken Sie die Zap-Taste, um die „klassische EPG“-Ansicht zu erhalten.

• Um in dieser Ansicht zwischen den Programmen des Nachmittags und des Abends zu wechseln, drücken Sie die im EPG angezeigten Farb-Tasten. Abhängig von der Tageszeit kann als Tageszeit auch „Morgen“ angezeigt werden.
• Mit den Pfeil-Tasten ◀ und ▶ wechseln Sie zu den Programm-Informationen anderer Tage.

• Durch erneutes Drücken der Zap-Taste wechseln Sie wieder zur EPG-Standard-Ansicht.

• Schließen Sie den EPG, indem Sie die Taste Exit oder EPG drücken.

- Timer

Mit der Timer-Einstellung können Sie Ihren Receiver zu bestimmten Zeiten ein- und ausschalten, um sich beispielsweise eine ausgewählte Sendung anzusehen. Das Gerät schaltet sich dann automatisch im Standby ein.

Ist das Gerät bereits eingeschaltet, schaltet das Gerät automatisch zu der ausgewählten Sendung um.

- Sendung in Timer-Liste hinzufügen

Die Timer-Funktion wird über den EPG in die Timer-Liste aufgenommen.

1. Öffnen Sie den EPG und markieren Sie die gewünschte Sendung.
2. Drücken Sie die blaue Farb-Taste.
3. Drücken Sie die OK-Taste, um die Abfrage zu bestätigen.

Das Fenster wird geschlossen und die ausgewählte Sendung ist in der Timer-Liste abgelegt.

- Timer-Liste bearbeiten

1. Drücken Sie die Menü-Taste.
2. Wählen Sie mit der Pfeil-Taste ▲ oder ▼ den Menüpunkt Timer und drücken Sie die OK-Taste, um die Timer-Liste zu öffnen.

Hinweis:

Sie erhalten den Timer auch angezeigt, wenn Sie im EPG eine Sendung für die Timer-Programmierung ausgewählt haben.

In der Timer-Liste werden alle ausgewählten Sendungen aufgelistet. Das Kürzel zeigt an, um was für eine Art von Timer es sich handelt:

KürzelTimer-ArtTaste im EPG
ohneeinmaligblaue Farb-Taste
WwöchentlichZiffern-Taste 1
MFMontag bis FreitagZiffern-Taste 5
TtäglichZiffern-Taste 7

Sendung(en) löschen

1. Wählen Sie die gewünschte Sendung aus.
2. Drücken Sie die entsprechende Farb-Taste:

• rot: die ausgewählte Sendung wird gelöscht
• gelb: alle Sendungen werden gelöscht.

1. Drücken Sie die OK-Taste, um die Abfrage zu bestätigen.

Timer bearbeiten

1. Wählen Sie die gewünschte Sendung aus und drücken Sie OK.

1. Verändern Sie die angezeigten Einstellungen mit Hilfe der Pfeil- und Ziffern-Tasten.

Dabei können Sie folgende Einstellungen verändern:

• das Datum,
• die Zeit (Start- und Endzeit),
- den Turnus (interessant bei Serien und regelmäßig wiederkehrenden Sendungen).

1. Markieren Sie abschließend das Feld OK und drücken Sie die OK-Taste.

• Laufende Timer-Funktion ausschalten

Während eine Timer-Sendung läuft, sind fast alle Tasten gesperrt. Auch das On Screen Display steht dann nicht zur Verfügung.

Um die laufende Timer-Funktion auszuschalten:

1. Drücken Sie die Taste Ein / Aus auf der Fernbedienung.
2. Drücken Sie die OK-Taste.

- Radio-Betrieb

Sie können mit dem Receiver auch digitale Radioprogramme empfangen, die über Kabel ausgestrahlt werden. Beachten Sie:

• Um zwischen TV- und Radioprogrammen hin- und her zu schalten, drücken Sie die TV/Radio-Taste.
• Während des Radio-Empfangs erhalten Sie durch Drücken der OK-Taste eine Liste aller Radio-Programme angezeigt. Die grundsätzliche Bedienung ist die gleiche, wie bei der TV-Programmliste, siehe Seite30.
• Einige Radio-Sender bieten einen EPG. Über den EPG kann, wenn vorhanden, auch die Timer-Funktion genutzt werden.
• „Radio-EPG“ und „Radio-Timer“ werden wie beim TV-Programm bedient, siehe Seite37 und siehe Seite40.
• Über die grüne Farb-Taste können Sie verschiedene Audio-Aus-gabeformate wählen, siehe Seite44.

- Sonstige Funktionen

• Werkseinstellungen abrufen

Sie können das Gerät auf seinen Lieferzustand zurücksetzen. Dabei werden die individuell zusammengestellten Favoritenlisten gelöscht.

1. Drücken Sie die Menu-Taste, um das Hauptmenü zu öffnen.
2. Markieren Sie mit den Pfeil-Tasten ▲ oder ▼ den Punkt Einstellungen und drücken Sie die OK-Taste.
3. Markieren Sie mit den Pfeil-Tasten ▲ oder ▼ den Punkt Werks-einstellung abrufen und drücken Sie die OK-Taste.
4. Stellen Sie mit der Pfeil-Taste ▶ die angezeigte Einstellung auf Ja und drücken Sie die OK-Taste.
5. Das Gerät führt einen Neustart durch. Es schaltet sich ab und kurz darauf wieder ein.
6. Führen Sie eine Erstinstallation durch, siehe Seite24.

• • • • Hinweis:

Sie können diesen Vorgang auch über das Service-Menü starten, siehe Seite60.

• Bild- und Toneinstellungen direkt ändern

Während der laufenden Wiedergabe können Sie die Audio- und die Bildschirmeinstellungen ändern.

1. Drücken Sie dazu die grüne Farb-Taste.

Welche Einstellmöglichkeiten Ihnen auf dem Bildschirm daraufhin angezeigt werden, ist abhängig von der Art des Anschlusses, mit dem Sie Receiver und TV-Gerät verbunden haben, dem aktuell gewählten Programm sowie den gemachten Grundeinstellungen.

bei Anschluss über HDMI/YCbCr

bei Anschluss über SCART

1. Durch wiederholtes Drücken der grünen Farb-Taste verändern Sie die Ton-Einstellungen (Mono, Mono links, Mono rechts, Stereo etc.)
2. Mit der blauen Farb-Taste stellen Sie die Zeilenanzahl ein: 576p, 576i, 720p oder 1080i.

- Hinweis:

Falls Sie eine Einstellung wählen, die Ihr TV-Gerät nicht unterstützt, bleibt der Bildschirm schwarz. Drücken Sie dann wiederholt die blaue Farb-Taste, bis Sie wieder ein Bild angezeigt bekommen. Beachten Sie auch die Bedienungsanleitung Ihres TV-Geräts.

1. Mit der roten Farb-Taste nehmen Sie Änderungen am Bildformat (nicht bei HD-Programmen) vor (Pillarbox, Zoom etc.).

- Hinweis:

Weitere Informationen zum Bildschirmformat finden Sie weiter hinten in dieser Anleitung, siehe Seite48.

• Einschlaf-Funktion nutzen (Sleep Timer)

Der Receiver kann sich nach einer einstellbaren Zeit automatisch ausschalten.

1. Drücken Sie während der laufenden Wiedergabe die rote Farb-Taste.
2. Stellen Sie durch wiederholtes Drücken der roten Farb-Taste den gewünschten Zeitraum bis zum Ausschalten des Receivers ein (15 min, 30min etc.).

Der Receiver schaltet sich nach Ablauf der eingestellten Zeit automatisch aus.

- Sender- und Programminformationen anzeigen

Diese Informationen benötigen Sie selten. Sie können aber hilfreich sein:

• Wenn Sie Informationen über einen Sender benötigen oder wissen möchten, mit welcher Stärke und Qualität einer Sender empfangen wird.

• Im Supportfall, wenn es beispielsweise darum geht, festzustellen, welche Software-Version auf Ihrem Receiver installiert ist.

• Drücken Sie die Menu-Taste, um das Hauptmenü zu öffnen.

• Markieren Sie mit den Pfeil-Tasten ▲ oder ▼ den Punkt Technische Informationen und drücken Sie die OK-Taste.
• Wählen Sie Programminformation oder Systeminformation.

- Hinweis:

Änderungen können an dieser Stelle nicht vorgenommen werden. Es werden ausschließlich Informationen angezeigt.

• Geräte-Software aktualisieren

Der Receiver prüft beim Einschalten regelmäßig, ob eine neue Software vorhanden ist und installiert diese dann automatisch. Sie erhalten in sol-chem Fall eine entsprechende Meldung auf dem Bildschirm Ihres TV-Gerätes angezeigt.

Sie können diesen Vorgang jedoch auch manuell starten.

1. Drücken Sie die Menu-Taste, um das Hauptmenü zu öffnen.

2. Markieren Sie mit den Pfeil-Tasten ▲ oder ▼ den Punkt Technische Informationen und drücken Sie die OK-Taste.

3. Wählen Sie Systeminformation und drücken Sie die OK-Taste.
4. Markieren Sie mit den Pfeil-Tasten ▲ oder ▼ Software-Aktualisierung und drücken Sie OK.
5. Stellen Sie mit der Pfeil-Taste ▶ die angezeigte Sicherheitsabfrage auf Ja und drücken Sie die OK-Taste.

Danach wird die Suche nach neuer Geräte-Software gestartet. Sobald der Vorgang beendet ist, erhalten Sie eine entsprechende Programm-Meldung.

1. Drücken Sie OK.

Hinweis:

Sie können die Software-Aktualisierung auch überdas Service-Menü starten, siehe Seite60.

7. Einstellungen

1. Drücken Sie die Menü-Taste, um das Hauptmenü zu öffnen.
2. Markieren Sie mit den Pfeil-Tasten ▲ oder ▼ den Punkt Einstellungen und drücken Sie die OK-Taste.

Sie erhalten folgendes Fenster:

1. Markieren Sie mit der Pfeil-Taste ▲ oder ▼ die gewünschte Option und drücken Sie die OK-Taste, um sie aufzurufen.

Hinweis:

Beachten Sie in jedem Fall die auf dem Bildschirm angezeigten Info-Texte. Diese helfen Ihnen, die richtigen Einstellungen zu wählen.

Auswahl und Ändern der Einstellungen erfolgt wie gewohnt mit den Pfeil-Tasten ◀ / ▶ / ▲ / ▼, ein eingeblendetes Fenster wird mit der Exit-Taste geschlossen.

• Bildeinstellungen HDTV/SDTV

Auf der Startseite der Bildeinstellungen bestimmen Sie den Primärausgang, also auf welche Art Sie das TV-Gerät mit dem Receiver verbunden haben. Sie können wählen zwischen

• HDTV mit Primärausgang über HDMI/Komponente (siehe Seite48) und
  • SDTV mit Primärausgang über SCART (siehe Seite51).

Wenn Sie bei Primärausgang HDTV (HDMI/YCbCr) gewählt haben:

Wenn Sie bei Primärausgang SDTV (SCART) gewählt haben:

Um die Bildeinstellungen vorzunehmen:

Markieren Sie mit den Pfeil-Tasten ▲ oder ▼ den Punkt Bildeinstellungen (HDTV oder SDTV, je nach Anschlussart) und drücken Sie die OK-Taste.
- Hinweis:

Wenn Sie über einen Scart-Adapter eine Komponentenverbindung (Y Cb Cr) hergestellt haben, müssen Sie bei bei Primärausgang HDTV wählen.

• • Bildeinstellungen HDTV

Bildformat

Bei Bildformat wählen Sie 16:9/Breitbild-TV, wenn Sie einen Breitbildfernseher besitzen. Bei einem Standardfernseher wählen Sie 4:3.

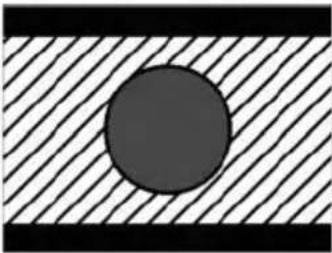

Bildanpassung

Die Einstellmöglichkeiten bei Bildanpassung sind abhängig vom gewählten Bildformat.

Bildformat 16:9		Gestreckt
		Pillarbox
		Zoom

Bildformat 4:3		Pan Scan / CCO
		Letterbox 14:9
		Letterbox 16:9

Originale Bildauflösung

Die Bildauflösung wird so wiedergegeben, wie sie vom Sender ausgestrahlt wird, z.B. 720p bei das „Erste HD“ und 1080i bei „RTL HD“.

HD Bildauflösung

Über HD Bildauflösung stellen Sie die Zeilenanzahl ein: 576p, 720p oder 1080i.

1. Steht ein p hinter der Ziffer, erfolgt die Anzeige „progressive“, d. h., dass sämtliche Zeilen auf einmal dargestellt werden.
2. Bei i erfolgt die Anzeige „interlaced“, die Zeilen werden in der Reihenfolge 1,3,5,7 etc. dann 2,4,6,8 etc. übertragen. Es werden also Halbbilder übertragen, was bei dieser Menge an Informationen jedoch fast nicht mehr sichtbar ist.

Hinweis:

Beachten Sie hierzu die Bedienungsanleitung Ihres TV-Gerätes. Prüfen Sie, welche Einstellung unterstützt wird und möglich ist.

Wenn Sie bei Originale Bildauflösung die Option An gewählt haben, kann die HD Bildauflösung nicht gewählt werden.

HDCP-Verschlüsselung

Über Automatisch, Permanent oder Niemals bestimmen Sie den Modus der Verschlüsselung. Wenn es bei verschlüsselten Programmen zu Problemen kommt, sollten Sie hier ausprobieren, welche Einstellung am besten geeignet ist.

HDMI-Audio

Hier stellen Sie die Audio-Übertragung über HDMI Aus oder An.

HDMI-CEC

Stellen Sie diese Option auf An, wenn Sie die CEC-Funktion nutzen möchten.

Beachten Sie:

- Informationen zum Thema „CEC“ finden Sie auf Seite11.

- Wenn es beim späteren Gebrauch zu Problemen kommt (z.B. Stumm-Schaltung des Receivers obwohl Sie eine andere Funktion auf der Fernbedienung des TV-Gerätes gewählt), stellen Sie die Option HDMI-CEC auf Aus.

• • Bildeinstellungen SDTV

Bildformat / Bildanpassung

Hier finden Sie die gleichen Einstellmöglichkeiten wie bei HDTV, siehe Seite48.

Video-Ausgang TV

Bei Video-Ausgang TV stehen die Formate RGB, Video (FBAS) und S-Video (Y/C) zur Verfügung. Hierbei ist RGB in den meisten Fällen die richtige Wahl, außerdem bietet das RGB-Format die beste Bildqualität.

AV-Steuerung

Wählen Sie bei AV-Steuerung die Option An, wenn Sie möchten, dass Ihr TV-Gerät automatisch auf den AV-Kanal einstellt, wenn Sie den Receiver einschalten. Ihr TV-Gerät muss diese Funktion allerdings unterstützen.

●Toneinstellungen

Audio-Ausgabeformat

Da der Receiver digitale Fernsehsignale empfängt, können Sie bei einigen Sendern zwischen mehreren Audiospuren wählen. Der Ton kann entweder in Stereo oder in Mono wiedergegeben werden.

Hinweis:

Auch wenn Sie an dieser Stelle ein Audioformat voreinstellen, können Sie später während des Empfangs mit der grünen Farb-Taste schnell zwischen den Audiospuren umschalten.

Alternative Tonspur

Wird vom Sender eine Tonspur mit gesprochenen Informationen (für Sehbehinderte) ausgestrahlt, wird diese automatisch wiedergegeben, wenn Sie hier An wählen.

Mehrkanalton automatisch

Wählen Sie hier An, falls Sie eine digitale Audioanlage über den S/PDIF-Anschluss an den Receiver angeschlossen haben.

HDMI-Audio

Hier stellen Sie die Audio-Übertragung über HDMI Aus oder An.

Audio-Verzögerung

In einigen Fällen kann die Bilddarstellung gegenüber dem Ton verzögert sein, so dass Bild und Ton nicht mehr synchron sind. Diese sog. Synchronisations-Lücke können Sie ausgleichen, indem Sie für die Audio-Wiedergabe eine entsprechende Verzögerung einstellen, bis Bild und Ton wieder exakt gleichzeitig wiedergegeben werden.

Achtung: Dies gilt nur für eine an den S/PDIF-Ausgang angeschlossene digitale Audio-Anlage.

- Sprache

Hinweis:

Die Auswahl von Audiosprache und Untertitel steht nur dann zur Verfügung, wenn eine Sendung in mehr als einer Sprache ausgestrahlt wird und ist abhängig von den ausgestrahlten Sprachen des Anbieters der Sendung.

Menüsprache

Hier stellen Sie ein, in welcher Sprache das OSD (On Screen Display) angezeigt werden soll. Es stehen zahlreiche Sprachen zur Verfügung.

Audiosprache

Wählen Sie hier die Sprache, in der Sendungen wiedergegeben werden sollen.

Zweite Audiosprache

Wählen Sie hier eine optionale Sprache aus, in der Sendungen wiedergegeben werden sollen.

Hinweis:

Sollte Ihre gewünschte Sendung nicht in der unter Audiosprache eingestellten Sprache ausgestrahlt werden, wird die unter Zweite Audio-sprache gewählte Einstellung verwendet.

Untertitelsprache

Wählen Sie hier die Sprache aus, in der Untertitel angezeigt werden sollen.

Hinweis:

Die Vorgehensweise dabei, also die Wahl der ersten und der zweiten Untertitelsprache, funktioniert in gleicher Art und Weise wie bei der ersten und zweiten Audiosprache.

Untertitel automatisch

Stellen Sie diese Option An, wenn Sie möchten, dass in der gewählten Untertitelsprache ausgestrahlte Untertitel automatisch eingeblendet werden sollen (Standard: Aus). Einige Sender bieten gelegentlich erweiterte Untertitel für Hörgeschädigte an, bei denen dann auch beispielsweise Geräusche textlich angegeben werden. Um diese Untertitel zu nutzen, wählen Sie die Option An (für Hörgeschädigte).

- Menü-Einstellungen

Infobanner-Einblenddauer

Hier legen Sie fest, wie lange das Infobanner, siehe Seite27, bei einem Senderwechsel angezeigt werden soll. Wenn Sie das Infobanner bei einem Senderwechsel ganz unterbinden möchten, wählen Sie Keine.

Infobanner automatisch

Beim Start einer neuen Sendung wird standardmäßig automatisch das Infobanner eingeblendet. Wenn Sie das nicht möchten, wählen Sie hier Aus.

Hinweis:

Diese Option steht nur zur Verfügung, wenn der bei Infobanner-Einblenddauer eingestellte Wert mindestens 4Sekunden beträgt.

Menüsprache

Stellen Sie hier die Sprache des OSD ein.

Transparenz

Hier stellen Sie die Durchsichtigkeit des OSDs ein. Wenn Sie Schwierigkeiten haben, das OSD mit transparenter Einstellung zu lesen, wählen Sie hier Keine.

Menü-Übergänge

Bestimmen Sie, mit welcher Geschwindigkeit Menüs ein- und ausgeblendet werden sollen.

Menü-Hintergrundeffekt

Im Hintergrund werden, während Sie ein Menü geöffnet haben, unterschiedliche Effekte angezeigt. Wenn Sie das nicht möchten, wählen Sie Aus.

Farbschema

Wählen Sie hier aus, welche Farbe das OSD haben soll.

- Zeit-Einstellungen

Zeitzone einstellen

Wählen Sie hier aus, ob der lokale Zeitversatz zur Greenwich-Normalzeit automatisch eingestellt werden soll oder ob Sie diesen selbst bestimmen möchten.

Wählen Sie die Einstellung Manuell, müssen Sie anschließend die Zeitzone (GMT) einstellen und können zusätzlich auswählen, ob die Umstellung auf Sommerzeit automatisch oder ebenfalls manuell erfolgen soll.

Bei der Einstellung Automatisch werden die Uhrzeit-Einstellungen durch die Set-Top Box aktualisiert und deshalb die Optionen

Zeitzone (GMT) und Sommerzeit deaktiviert.

Zeitzone (GMT)

Nur bei Zeitzone einstellen = Manuell: Wählen Sie für Mitteleuropa (z.B. Deutschland) den Eintrag GMT +01:00 (Zeitdifferenz zur Greenwich Mean Time).

Sommerzeit

Hier können Sie auswählen, ob die Umstellung zwischen Sommer- und Winterzeit automatisch erfolgen soll (An) oder ob Sie die Umstellung selbst vornehmen möchten (nur bei Zeitzone einstellen = Manuell).

• Allgemeines

Standby-Modus

Zusätzlich zum „normalen“ Standby-Betrieb können Sie den Eco-Modus wählen, in dem weniger Strom verbraucht wird. Die LED leuchtet im Eco-Modus rot.

Im Eco-Modus kann die Box nur über die Fernbedienung des Receivers bzw. eine Timer-Programmierung eingeschaltet werden. Das Antennensignal wird im Eco-Modus nicht durchgeschleift, d. h. ein angeschlossenes Gerät, wie z.B. Ihr Fernseher oder Videorekorder, empfängt kein Signal.

Der Receiver muss also auch dann eingeschaltet werden, wenn Sie lediglich die durchgeschleiften analogen Programme sehen möchten oder wenn Sie Videos bzw. DVDs von einem über die Box angeschlossenen Rekorder sehen möchten.

Hinweis:

Die Box schaltet erst nach ca. 2-3 Minuten in den Stromsparmodus. Der Eco-Modus funktioniert nur, wenn der Receiver ein Eingangssignal hat. Ist der Receiver nicht an einen Kabelanschluss angeschlossen oder das Signal aus anderen Gründen gestört, schaltet der Receiver nur in den normalen Standby-Modus.

Display im Standby

Das Display zeigt - bei eingeschaltetem Receiver - die Sendernummer oder Set, wenn das Menü aufgerufen wird.

Beim Einschalten des Receivers erscheint die Anzeige Boot für die Dauer des Startvorgangs, bei der Erstinstallation oder nach einem Rücksetzen auf die Werkseinstellungen Inst.

Nur im Standby-Modus Uhrzeit:

Sie können hier auswählen, ob das Display des Receivers im Standby-Modus die Uhrzeit anzeigt oder lediglich einen Punkt.

Hinweis:

Auch die Uhrzeit-Anzeige im Standby-Modus benötigt ein Signal vom Kabelanschluss. Ist der Receiver dort nicht angeschlossen oder ist das Signal aus anderen Gründen gestört, erscheint im Display lediglich ein Strich.

Display-Helligkeit

Hier können Sie die Helligkeit der Display-Anzeige am Receiver in drei Stufen Ihren Wünschen anpassen.

8. Sicherheitseinstellungen

Diese Funktionen werden über das Menü Sicherheit aufgerufen.

Um das Menü Sicherheit aufzurufen:

1. Drücken Sie die Menu-Taste, um das Hauptmenü zu öffnen.
2. Markieren Sie mit den Pfeil-Tasten ▲ oder ▼ den Punkt Sicherheit und drücken Sie die OK-Taste.
3. Geben Sie mit dem Ziffernblock die PIN ein (Werkseinstellung: 0000) und drücken Sie die OK-Taste. Die Ziffern werden dabei am Bildschirm als #-Symbole angezeigt.
   Danach wählen Sie die gewünschte Funktion.

Gerätesperre

Aktivieren Sie diese Option, wenn Sie möchten, dass Ihr gesamtes Gerät vor unberechtigtem Zugriff geschützt werden soll.

Beim nächsten Einschalten des Receivers erfolgt die PIN-Abfrage (der PIN-Code ist werkseitig auf 0000 eingestellt).

Menüsperre

Aktivieren Sie diese Option, wenn Sie möchten, dass Ihr Menü vor unberechtigtem Zugriff geschützt werden soll.

Geräte-Pin ändern

Hier können Sie Ihren persönlichen PIN-Code festlegen. Die Ziffern werden bei der Eingabe am Bildschirm aus Sicherheitsgründen als #-Symbole angezeigt.

1. Drücken Sie die OK-Taste.
2. Geben Sie den aktuellen PIN Code ein und bestätigen Sie mit der OK-Taste.
3. Geben Sie Ihren neuen PIN Code ein und drücken Sie die OK-Taste.
4. Um Fehler durch Vertippen o. Ä. zu vermeiden, müssen Sie den neuen PIN Code zur Bestätigung nochmals eingeben und anschließend die OK-Taste drücken. Wurde der PIN Code erfolgreich geändert, erhalten Sie entsprechende Meldung.
   Beim nächsten Aufrufen des Menüs erfolgt die PIN-Abfrage (der PIN-Code ist werkseitig auf 0000 eingestellt).

9. Service-Menü

Um das Menü ServiceMenü aufzurufen:

1. Drücken Sie die Menu-Taste, um das Hauptmenü zu öffnen.
2. Markieren Sie mit den Pfeil-Tasten ▲ oder ▼ den Punkt Service-Menü und drücken Sie die OK-Taste.
3. Wählen Sie die gewünschte Funktion aus und drücken Sie die OK-Taste.

• • Jugendschutz

Hier können Sie für bestimmte Sendungen ein Mindestalter festlegen. Diese Sendungen werden PIN-geschützt und werden nur durch eine PIN-Abfrage freigeschaltet.

Smartcard

Sie erhalten allgemeine Informationen über Ihre Smartcard angezeigt (in der Regel nur im Servicefall relevant).

• • Common Interface

Beachten Sie:

• Falls Sie nach dem Aufruf einer Funktion nichts oder eine Fehlermeldung angezeigt bekommen, prüfen Sie, ob die Smartcard richtig im Gerät steckt bzw. ob Sie die richtige Karte eingesteckt haben.
• Welche Funktionen hier zur Verfügung stehen, ist abhängig von der verwendeten Smartcard und dem verwendeten CI-Modul.
• Der Receiver hat keinen Einfluss auf diese Menüs, er stellt sie nur zur Verfügung.
• Weitere Informationen finden Sie in den Unterlagen, die üblicherweise zum Lieferumfang von CI-Modul und Smartcard gehören.

System

Sie erhalten allgemeine Informationen über den Receiver angezeigt (in der Regel nur im Servicefall relevant).

Sie können hierüber auch die Receiver-Software aktualisieren, siehe auch Seite45, und das Gerät auf seine Werkseinstellung zurücksetzen, siehe Seite43.

• Netzwerkinformation

Hier erhalten Sie allgemeine Informationen angezeigt, z.B. die Anzahl der empfangenen TV- und Radio-Programme, das Datum des letzten Suchlaufs etc.

Wenn Sie die OK-Taste drücken, starten Sie einen erweiterten Suchlauf, siehe Seite36.

- Startprogramm

Hier können Sie einen Sender bestimmen, der automatisch voreingestellt ist, sobald Sie den Receiver einschalten.

1. Stellen Sie mit den Pfeiltasten Pfeil-Tasten ◀ oder ▶ bei Startprogramm festlegen die Anzeige auf Manuell.

2. Markieren Sie mit den Pfeil-Tasten ▲ oder ▼ den Punkt Startprogramm und drücken Sie die OK-Taste.

3. Wählen Sie aus der angezeigten Programmliste den Pfeil-Tasten ▲ oder ▼ das gewünschte Startprogramm aus und drücken Sie abschließend die OK-Taste.

10. Spiele

Über das Menü Spiele und Extras können Sie folgende Spiele aufrufen:

• Sudoku, das klassische Zahlen-Logik-Spiel
• Minesweeper, das vom Betriebssystem Windows her bekannte Logik-Spiel.

Bei jedem Spiel können Sie den Schwierigkeitsgrad selbst bestimmen: Leicht, Standard, Knifflig oder Schwer.

1. Drücken Sie die Menü-Taste, um das Hauptmenü zu öffnen.
2. Markieren Sie mit den Pfeil-Tasten ▲ oder ▼ den Punkt Spiele und drücken Sie die OK-Taste.
3. Wählen Sie das gewünschte Spiel aus und drücken Sie erneut OK.

• • • • Hinweis:

Wenn Sie Hilfe zu den Spielregeln brauchen, drücken Sie nach dem Start des Spiels jeweils die Info-Taste.

11. Fehlerdiagnose

Achtung! Vermeiden Sie unnötige Risiken.

Versuchen Sie niemals das defekte - oder vermeintlich defekte - Gerät selbst zu reparieren.

Bei allen elektronischen Geräten können Fehler auftreten. Dabei muss es sich jedoch nicht immer um einen Defekt handeln. Oft liegt die Ursache an mangelhaften Zuleitungen, Steckverbindungen oder an Fehlern beim Anschluss.

Bevor Sie fachmännische Hilfe in Anspruch nehmen, prüfen Sie bitte die folgenden Punkte.

FehlerMögliche UrsacheAbhilfen

Gerät startet nichtKeine Netzspannung Anschlusskabel und Stecker-netzteil prüfen
Ton vorhanden, kein Bild	Programm wird mit anderen Parametern übertragen	Automatischen Suchlauf durchführen, siehe S.36
	SCART- oder HDMI-Stecker nicht komplett angeschlossen	Steckverbindung prüfen
Kein Bild, kein TonKeine NetzspannungAnschlusskabel und Stecker-netzteil prüfen
Keine oder falsche Programm-liste	Automatischen Programm-suchlauf durchführen
Verlorener AnschlussAnschluss prüfen
Kein Empfang von Programmen, die vorher empfangen werden konnten	Programm wird nicht mehr ausgestrahlt	Keine
	Störung durch DECT-TelefonAbstand zwischen Gerät und Telefon vergrößern
Kein oder schlechtes oder verzerrtes Bild	SCART- bzw. HDMI-Stecker nicht komplett angeschlossen	Steckverbindung prüfen
	Programm wird mit anderen Parametern übertragen	Automatischen Suchlauf durchführen. siehe S.36
	Falsches Bildschirmformat eingestellt	Anderes Bildformat ein-stellen, siehe Seite48
	Bildeinstellungen passen nicht zur gewählten Anschlussart	Andere Bildeinstellungen wählen, siehe S.47
	Falsches TV SCART Ausgangs-signal	Anderes Videoausgangs-format wählen, siehe S.44
	TV-Gerät unterstützt die ge-machten HDMI Einstellungen nicht	Ändern Sie die Ein-stellungen, siehe S.47

FehlerMögliche UrsacheAbhilfen

Gerät reagiert nicht auf die Fernbedienung	Hindernis zwischen Fernbedienung und Receiver	Hindernis beseitigen
	Defekter Datenstrom -> Gerät blockiert	Steckernetzteil ziehen, nach 10 Sek. Verbindung wieder herstellen
	Batterien verbrauchtBatterien der Fernbedienung gegen neue austauschen
Einige Programme werden von Zeit zu Zeit nicht empfangen	Diese Programme werden nicht 24 Stunden täglich übertragen und sind manchmal nicht verfügbar. Das ist kein Fehler.
PIN vergessenVerwenden Sie die Master-PIN: 8421

Garantie

Im Garantiefall wenden Sie sich bitte an den Händler, bei dem Sie das Gerät gekauft haben.

12. Technische Daten

Kenndaten

• DVB Kabel-Receiver gemäß EN300 429
- MPEG-2 und MPEG-4 AVC/H.264 Videodecodierung
• HDMI Ausgang mit HDCP Kopierschutz
• Perfect Upscale in den Formaten 576i, 576p, 720p und 1080i
• Audio- und Videoausgang mittels SCART
• Digitaler Audioausgang mittels optischen S/PDIF
• Analoger Audioausgang (links/rechts) mittels RCA (Cinch)

• Video Dekodierung:
-ISO/IEC 13818-2 (MPEG-2 Video) - MP@ML & MP@HL
-ISO/IEC 14496-10 (MPEG-4/Part 10) - HP@4L
-High Definition und Standard Definition : 1080i50, 720p50, 576i25
• Audio Dekodierung:
-ISO/IEC13818-3 (MPEG-1/2, Layer 1, 2 & 3)
-Dolby AC-3 pass-through und down-mix
• Common Interface Slot hinter der Front
- Update-Optionen über DVB-C Netzwerk (OTA)

●Eingangs- / Ausgangs- Spezifikation

• Eingangsanschluss: IEC 60169-2 female (75Ω)
- Loop-Through connector: IEC 60169-2 male (75 Ω)
• Digitaler HDMI-Videoausgang
• SCART-Ausgang (TV) gemäß EN50049-1:
-TV SCART-Ausgang: CVBS, Y/C, RGB, Audio
-Umschaltsignal: an PIN8 0/6/12V; an PIN16 0/1-3V
• Analoger Audioausgang (links/rechts) mittels RCA (Cinch)
• Digitaler Audioausgang (PCM stereo, AC3) mittels optischem S/PDIF
• Common Interface Schnittstelle
• USB 2.0-Anschluss (ohne Funktion)

●Frequenzspezifikation

• QAM 16/32/64/128/256 Demodulation Unterstützung (EN 300 429)
• Frequenzbereich: 47...862 MHz
• Symbolrate: 1.7...7 MSymbols/s
• Eingangsanschluss: IEC 60169-1 type female
• Eingangsterminierung: 75Ω
• Durchschleifbuchse: IEC 60169-1 male
• Durchschleifterminierung: 75Ω

Stromversorgung

• Netzteil 230VAC/50Hz auf 12VDC
• Stromverbrauch im Betrieb weniger als 20W
• Stromverbrauch im Standby weniger als 1W

●Zulässiger Temperaturbereich

• Temperaturbereich +5 °C...+40 °C

●Standards + Bestimmungen

• DVB Kabel Standard EN 300 429
- MPEG2 Transport Stream Unterstützung nach ISO/IEC 13818-1
- MPEG-2 Video/Audio Unterstützung nach ISO/IEC 13818-2, -3
- MPEG-4 Video/Audio (AVC/AAC) Unterstützung nach ISO/IEC 14496-10, -3
• Teletext in VBI entsprechend ETS 300 472
• DVB Untertitel nach EN 300 743
- Sicherheits- und EMC- Richtlinien: EN 55013, EN 55020 und EN 60065

CE
