Q3HD - Camcorder SAMSON - Kostenlose Bedienungsanleitung

Produkttyp	Audio-/Videorecorder (Handy Recorder)
Modell	Samson Q3HD
Marke	Samson
Abmessungen (H x B x T)	130 x 72 x 33 mm
Gewicht (ohne Batterien)	ca. 200 g
Stromversorgung	2x AA-Batterien (nicht im Lieferumfang) oder USB-Strom
Akkulaufzeit	bis zu 10 Stunden mit Alkali-Batterien
Videoauflösung	HD 1080p (1920 x 1080) bei 30 fps
Videoformat	H.264-AVI
Audioformat	WAV, MP3
Mikrofontyp	Integrierte Stereo-Elektret-Kondensatormikrofone (XY-Anordnung)
Eingänge	2x Kombibuchse (XLR/TRS) für externe Mikrofone oder Line-Pegel
Ausgänge	Kopfhörerausgang (3,5 mm), eingebauter Lautsprecher
Speichermedium	SD/SDHC-Karte (bis 32 GB, nicht im Lieferumfang)
Zusatzfunktionen	Stativgewinde, USB-Anschluss (Daten und Aufladung), Aufnahmepegelregler, Low-Cut-Filter, Limiter
Reinigung	Mit einem trockenen, weichen Tuch reinigen; keine aggressiven Reinigungsmittel verwenden
Sicherheitshinweise	Niemals in Flüssigkeiten tauchen; Gerät nicht öffnen; nur von autorisierten Fachleuten reparieren lassen
Reparierbarkeit	Ersatzteile wie Gehäuse, Platinen und Mikrofonkapseln über den Samson-Kundendienst erhältlich
Lieferumfang	Samson Q3HD, USB-Kabel, Windschutz, Tragetasche, Kurzanleitung

Häufig gestellte Fragen - Q3HD SAMSON

Wie schalte ich das Samson Q3HD ein?

Halten Sie die Power-Taste auf der Oberseite für etwa 2 Sekunden gedrückt, bis das Display aufleuchtet.

Wie starte ich eine Aufnahme?

Drücken Sie die REC-Taste (rot) auf der Vorderseite, um die Aufnahme zu starten. Drücken Sie erneut, um zu stoppen.

Welche SD-Karte wird empfohlen?

Verwenden Sie eine SDHC-Karte der Klasse 10 oder höher mit bis zu 32 GB Kapazität.

Wie schließe ich ein externes Mikrofon an?

Stecken Sie das Mikrofon in einen der Kombieingänge (XLR/TRS) an der Unterseite. Stellen Sie den Eingangspegel mit dem Regler ein.

Kann ich das Gerät über USB mit Strom versorgen?

Ja, schließen Sie es über das mitgelieferte USB-Kabel an einen Computer oder ein USB-Netzteil an. Es wird dann ohne Batterien betrieben.

Wie übertrage ich Dateien auf den Computer?

Schließen Sie das Gerät per USB an Ihr Gerät an. Es wird als Wechseldatenträger erkannt. Kopieren Sie die AVI- oder WAV-Dateien direkt.

Warum ist die Videoqualität unscharf?

Stellen Sie sicher, dass die Fokusentfernung auf die Aufnahmeentfernung eingestellt ist (Nah- oder Fernbereich). Reinigen Sie die Linse mit einem Mikrofasertuch.

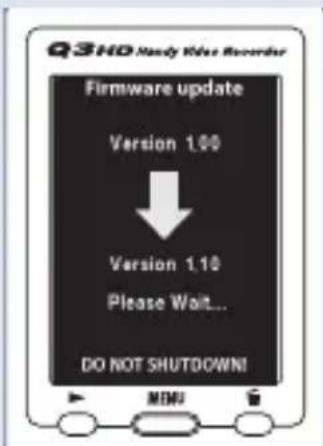

Wie führe ich ein Firmware-Update durch?

Laden Sie die neueste Firmware von der Samson-Website herunter, kopieren Sie sie auf die SD-Karte und starten Sie das Gerät mit gedrückter REC-Taste neu.

Das Gerät schaltet sich aus. Was tun?

Überprüfen Sie den Batteriestand oder schließen Sie USB-Strom an. Wenn das Problem bestehen bleibt, setzen Sie das Gerät zurück: Halten Sie Power und REC gleichzeitig 10 Sekunden lang gedrückt.

Kann ich die Aufnahme nachträglich bearbeiten?

Ja, die aufgenommenen Dateien sind standardmäßig AVI (Video) und WAV (Audio) und können mit jeder Videobearbeitungssoftware wie Adobe Premiere oder DaVinci Resolve bearbeitet werden.

BEDIENUNGSANLEITUNG Q3HD SAMSON

Sicherheit und Bedienung Lesen Sie die Sicherheitshin- weise vor der Inbetriebnahme.

Lieferumfang

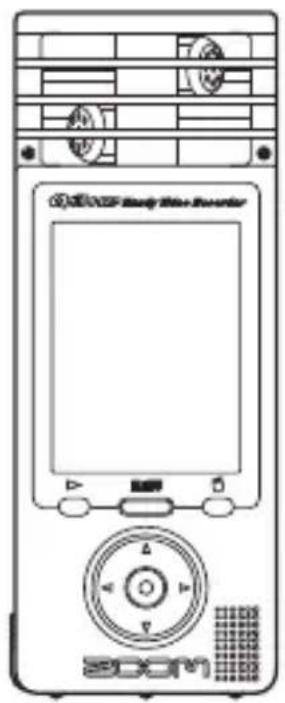

• Q3HD-Gerät

• 2 Typ-AA-Batterien (zum Ausprobieren des Geräts)

Anmerkung: Verwenden Sie Alkaline- oder aufladbare NiMH-Batterien.

- SD-Karte

• Bedienungsanleitung (dieses Dokument)

HandyShare-Software zum Schnitt und Streaming von Videos

Schließen Sie den Q3HD am Computer an und doppelklicken Sie auf das Installationsprogramm HandyShare auf der mitgelieferten SD-Karte, um das Programm auf Ihrem Computer zu installieren. Wenn Quicktime bisher nicht auf Ihrem Computer installiert ist, folgen Sie den Anweisungen auf dem Bildschirm, nachdem Sie HandyShare gestartet haben, um es zu installieren.

Funktionen der Bedienelemente

Bedienelemente des Geräts

Zeigt die Klangqualität bei der Aufnahme von Audio- oder Videodaten.

Wird bei aktivem Hochpassfilter angezeigt.

Zeigt den aktuellen Betriebsstatus.

Zeigt die Szenen-Einstellung.

Zeigt die Bild- größe/Bildrate während der Aufnahme.

Zeigt den Auf- nahmepegel an. Q3 HD Handy Video Recorder PCM/48 ((H)) AUTO HD1080:30 00:01:12 MENU

Zeigt die Lautstärke am Mic-/Line-Eingang oder die Wiedergabelautstärke.

Dieses Symbol zeigt, in welchem Aufnahmeziel die Audio- oder Video-Aufnahmen gespeichert werden.

Zeigt die Aufnahmequelle (Line-Eingang oder Stereomikrofon).

Zeigt die Aufnahmezeit oder verbleibende Aufnahmekapazität für Audio- und Videodaten.

Aufnahmeziel für Audio-/Videodaten

Das SD-Kartensymbol zeigt, dass die Audio-/Videodaten auf der SD-Karte aufgezeichnet werden.

Das Symbol für den internen Speicher zeigt, dass die Audio-/Videodaten im internen Speicher aufgezeichnet werden.

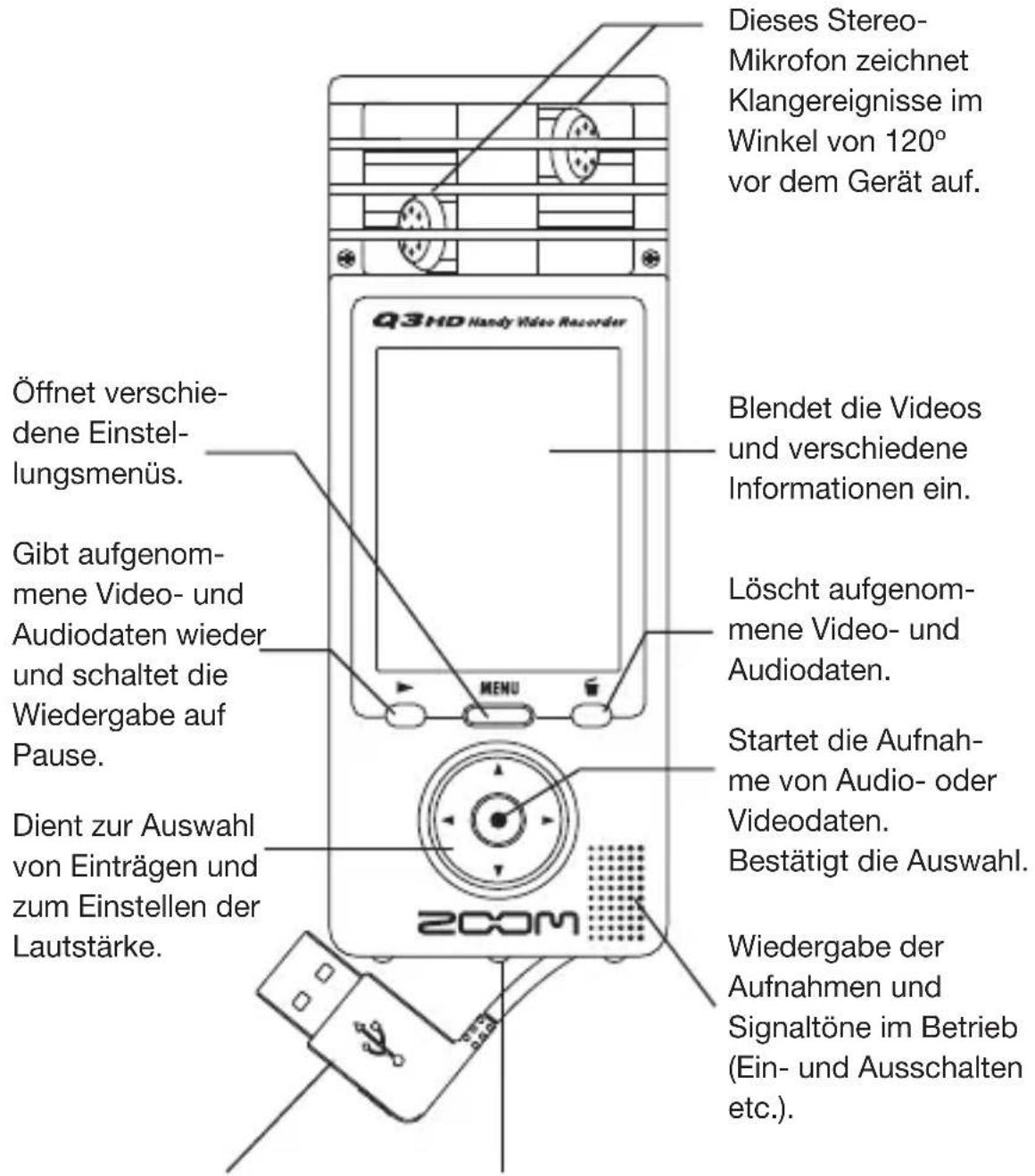

Funktionen der Bedienelemente (Fortsetzung)

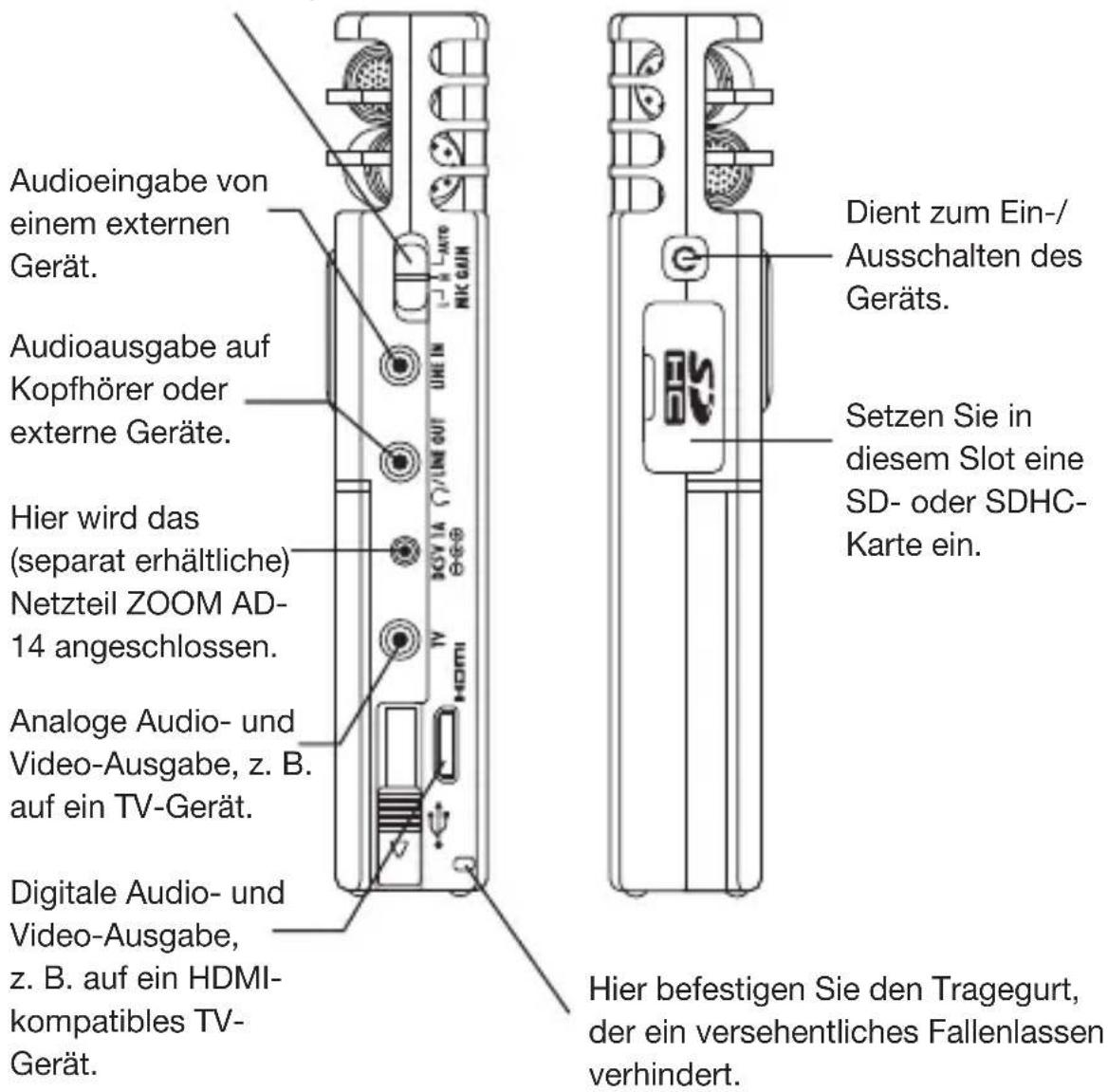

Bedienelemente des Geräts

Dieses Stereo- Mikrofon zeichnet Klangereignisse im Winkel von 120° vor dem Gerät auf. Öffnet verschie- dene Einstel- lungsmenüs. Gibt aufgenom- mene Video- und Audiodaten wieder und schaltet die Wiedergabe auf Pause. Dient zur Auswahl von Einträgen und zum Einstellen der Lautstärke. Q3HD Handy Video Recorder Blendet die Videos und verschiedene Informationen ein. Löscht aufgenom- mene Video- und Audiodaten. Startet die Aufnah- me von Audio- oder Videodaten. Bestätigt die Auswahl. 2COM Wiedergabe der Aufnahmen und Signaltöne im Betrieb (Ein- und Ausschalten etc.).

Zum Anschluss an einen Computer, um auf die Daten auf der SD-Karte zuzugreifen.

Hier montieren Sie ein Stativ (Gewinde 1/4-20UNC), um das Gerät fest zu installieren.

Stellen Sie die Mic-Aussteuerung auf einen der drei Pegel ein. (L = geringe Empfindlichkeit, H = hohe Empfindlichkeit, AUTO = automatisch)

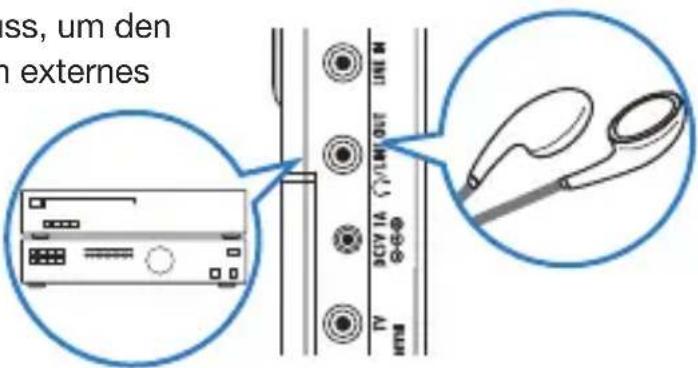

Audioeingabe von einem externen Gerät. Audioausgabe auf Kopfhörer oder externe Geräte. Hier wird das (separat erhältliche) Netzteil ZOOM AD-14 angeschlossen. Analoge Audio- und Video-Ausgabe, z. B. auf ein TV-Gerät. Digitale Audio- und Video-Ausgabe, z. B. auf ein HDMI-kompatibles TV-Gerät. Dient zum Ein-/ Ausschalten des Geräts. Setzen Sie in diesem Slot eine SD- oder SDHC-Karte ein. Hier befestigen Sie den Tragegurt, der ein versehentliches Fallenlassen verhindert.

■ Einsetzen der Batterien

Öffnen Sie das Gehäuse, indem Sie hier drücken, und setzen Sie die Batterien ein.

Anmerkung: Verwenden Sie Alkaline- oder aufladbare NiMH-Batterien.

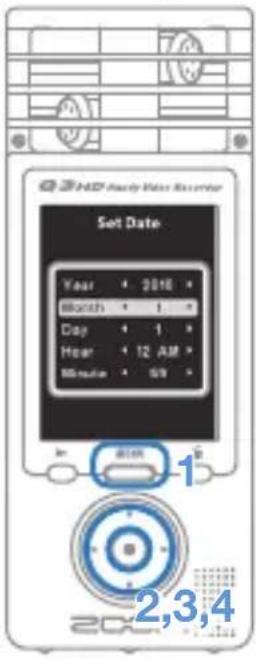

Einstellen von Datum & Zeit

Diese Einstellung wird für die Audio- und Video-Aufnahmen genutzt und sollte entsprechend vor der Aufnahme genau eingestellt werden.

3HD Heavy Value Analyzer Set Date Year • 2016 • Month • 1 • Day • 1 • Hour • 12 AM • Minute • 69 • 1 2,3,4

1. Öffnen Sie das Hauptmenü mit
2. Wählen Sie mit ①den Eintrag SETTING und drücken Sie
3. Wählen Sie mit den Eintrag und drücken Sie . Set Date
4. Stellen Sie mit das aktuelle Datum und die Zeit ein und drücken Sie
5. Nach der Formatierung wird das Menü SETTING wieder geöffnet.

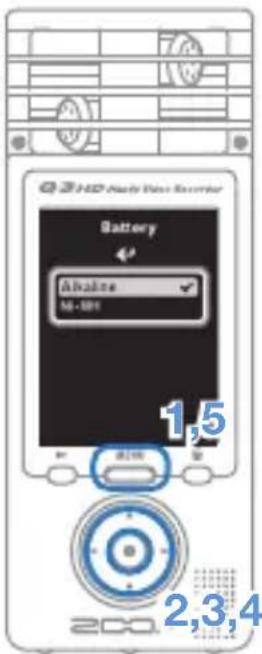

Einstellen des Batterie-Typs

Durch Angabe des Batterie-Typs kann die Batterie-Kapazität genau dargestellt werden.

1. Öffnen Sie das Hauptmenü mit MENU
2. Wählen Sie mit ①den Eintrag SETTING und drücken Sie
3. Wählen Sie mit dem Eintrag Battery und drücken Sie.
4. Wählen Sie mit Batterie-Typ und drücken Sie .
5. Drücken Sie abschließend nochmals MINU

Anmerkung: Verwenden Sie Alkaline- oder aufladbare NiMH-Batterien.

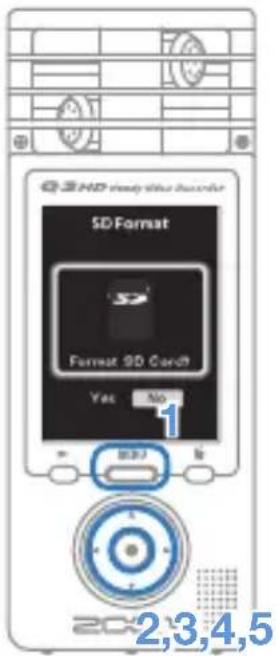

Formatieren einer SD-Karte

Formatieren Sie eine SD-Karte, um sie im Q3HD zu verwenden.

Warnung: Die Formatierung löscht dauerhaft alle Daten auf der Karte.

1. Öffnen Sie das Hauptmenü mit
2. Wählen Sie mit den Eintrag SETTING und drücken Sie
3. Wählen Sie mit ①den Eintrag und drücken Sie. SD Format
4. Wählen Sie mit den Eintrag "Yes" (Formatierung) oder "No" (Abbruch) und drücken Sie.

5. Wenn der Bestätigungsdialog eingeblendet wird, wählen Sie den gewünschten Eintrag auf dieselbe Art und drücken Ⓞ.

6. Wählen Sie „Yes“, um mit der Formatierung zu beginnen.

7. Wählen Sie „No“, um die Formatierung abzubrechen und zum Menü Setting zurückzukehren.

8. Nach der Formatierung wird das Menü SETTING wieder geöffnet.

ANMERKUNG

• Wenn der Schreibschutz der SD-Karte aktiv ist, kann diese nicht formatiert werden.
• Durch das Formatieren wird gleichzeitig der interne Speicher zurückgesetzt.

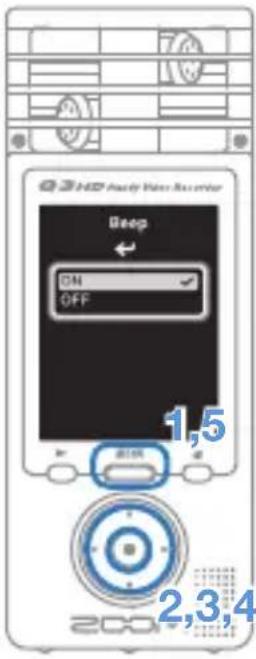

An-/Abschalten der Betriebstöne

Die Lautsprecherausgabe der Signaltöne beim Einschalten und im Betrieb des Q3HD kann an- und abgeschaltet werden.

3 HD Audio Voice Receiver Deep ON OFF 1,5 2,3,4

1. Öffnen Sie das Hauptmenü mit MENU
2. Wählen Sie mit ①den Eintrag SETTING und drücken Sie
3. Wählen Sie mit den Eintrag Beep und drücken Sie .
4. Wählen Sie mit ①den Eintrag ON oder OFF und drücken Sie
5. Drücken Sie erneut, um die Eingabe abzuschließen.

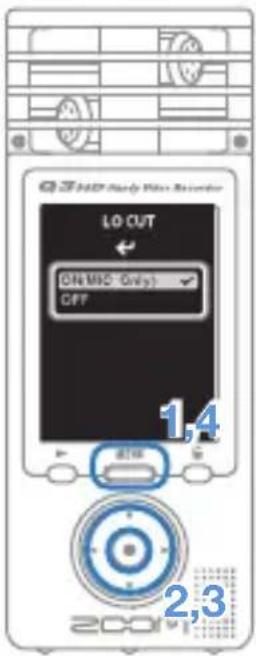

Dämpfen von Störgeräuschen

Aktivieren Sie den Hochpassfilter, um Wind- und andere Nebengeräusche zu dämpfen.

LO CUT ON MIC Only OFF 1,4 2,3

1. Öffnen Sie das Hauptmenü mit MENU
2. Wählen Sie mit ①den Eintrag LO CUT und drücken Sie
3. Wählen Sie mit ☑ den Eintrag ON (MIC Only) oder OFF und drücken Sie ☑
4. Drücken Sie erneut, um die Eingabe abzuschließen.

ANMERKUNG

Mit dem im Zubehörpaket APQ-3HD enthaltenen Windschutz können Sie Nebengeräusche dämpfen.

Anpassen des Aufnahmepegels

Durch die Anpassung der Empfindlichkeit zeichnen Sie leise Klänge ebenso wie laute Konzerte mit optimiertem Pegel auf.

CHAD 1

1. Stellen Sie den Schalter MIC GAIN auf die jeweilige Aufnahmesituation ein.

L Geringe Empfindlichkeit

Band-Proben und -Konzerte

H Hohe Empfindlichkeit

Außenaufnahmen

AUTO Automatische Anpassung

Lautstärkeschwankungen werden nivelliert, so dass keine Sprünge in der Wiedergabe auftrete

ANMERKUNG

AUTO LEVEL

Up and down

In der Stellung AUTO wird die Empfindlichkeit im Menü AUTO LEVEL angepasst.

Die Empfindlichkeit wird abhängig vom Eingangs- pegel angehoben oder abgesenkt

One way down

Empfindlichkeit wird abhängig vom lautesten Eingangspegel abgesenkt

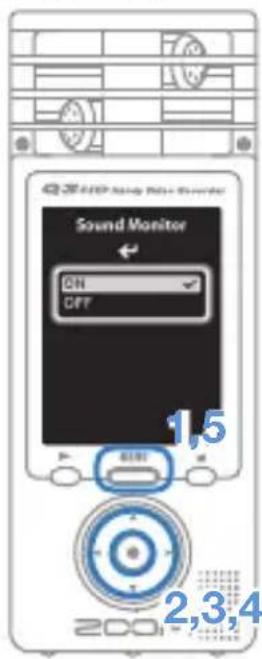

An-/Abschalten der Abhörfunktion

Aktivieren Sie diese Funktion, um das Aufnahmesignal über Geräte an den Line-Kopfhörer-, TV- und HDMI-Buchsen abzuhören.

3000000000000000000000000000000000000000000000000000000000000000000 Sound Monitor ON OFF 1,5 2,3,4 200

1. Öffnen Sie das Hauptmenü mit
2. Wählen Sie mit den Eintrag
   SETTING
   und drücken Sie
3. Wählen Sie mit den Eintrag
   Monitor und drücken Sie
   Sound
4. Wählen Sie mit ①den Eintrag
   OFF und drücken Sie
   ON oder
5. Drücken Sie erneut, um die Eingabe abzuschließen.

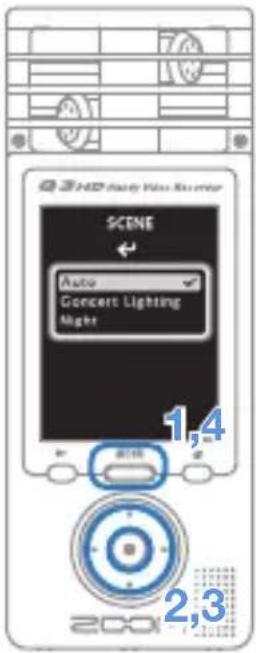

Einstellen der Video-Belichtung

Sie können die Kamera-Empfindlichkeit an die Aufnahmebedingungen anpassen: Der Q3 HD nimmt die Videodaten auch bei Dunkelheit oder hellem Licht optimal auf.

3HD Audio Voice Analyzer SCENE Auto Concert Lighting Night 1,4 2,3 200

1. Öffnen Sie das Hauptmenü mit

1. Wählen Sie mit den Eintrag

SCENE und drücken Sie

1. Wählen Sie mit ● den Modus und drücken Sie ● .

- „AUTO“ nimmt eine automatische Anpassung an die Lichtverhältnisse vor.

- „CONCERT LIGHTING“ empfiehlt sich für Veranstaltungen mit heller Beleuchtung.

- „NIGHT“ ist ideal für Aufnahmen in der Nacht oder bei abgedunkelten Veranstaltungen.

1. Drücken Sie abschließend nochmals

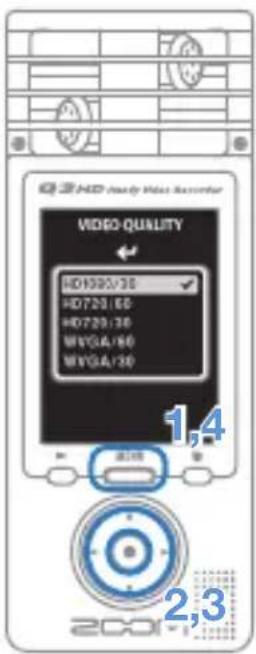

Einstellen der Bildqualität

Sie können die Auflösung und Bildrate für die Aufnahme einstellen. Die verfügbare Aufnahmezeit nimmt mit steigender Bildqualität ab.

Q3 HD Ready Video Sencil VIDEO QUALITY HD100/30 HD720/60 HD720/30 MVGA/60 MVGA/30 1,4 2,3

1. Öffnen Sie das Hauptmenü mit MENU

2. Wählen Sie mit den Eintrag VIDEO und drücken Sie

3. Wählen Sie mit ①die Videoqualität und drücken Sie Ⓞ.

4. Drücken Sie erneut, um die Eingabe abzuschließen.

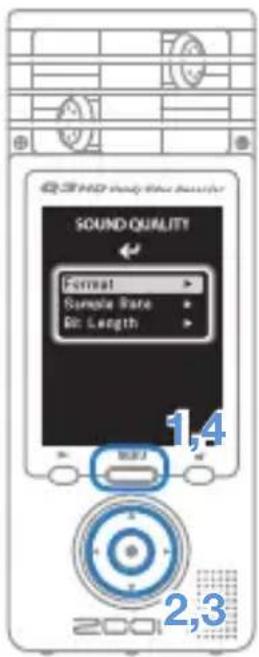

Einstellen der Klangqualität

Sie können einstellen, in welcher Qualität die Daten bei der Video-/Aufnahme aufgezeichnet werden. Die verfügbare Aufnahmezeit nimmt mit steigender Klangqualität ab.

3.0 HD Audio Voice Basic SOUND QUALITY Format Sample Rate Bit Length 1,4 2,3 2001

1. Öffnen Sie das Hauptmenü mit MENU

2. Wählen Sie mit den Eintrag SOUND und drücken Sie, um das Menü SOUND QUALITY zu öffnen.

3. Ändern Sie die Einträge nach Bedarf.

Format

Wählen Sie das Format PCM oder AAC.

Sample Rate

Im PCM-Modus können Sie die Samplingrate ändern.

Bit Length/Rate

Im PCM-Modus können Sie die Bit-Tiefe ändern. Im AAC-Modus kann die Bit-Rate nicht verändert werden.

1. Drücken Sie erneut, um die Eingabe abzuschließen.

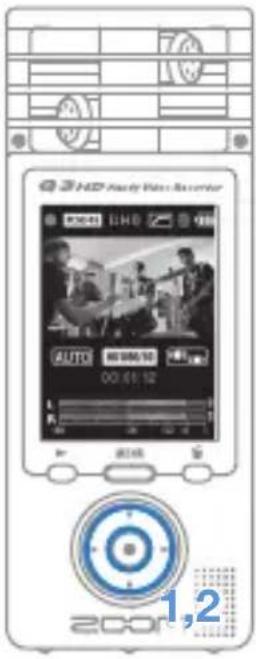

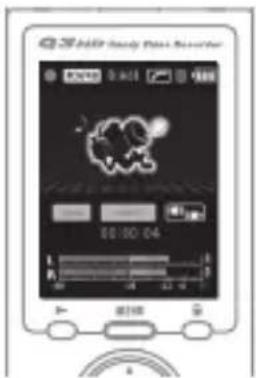

Aufnahme von Audio und Video

Aus dem Hauptbildschirm heraus können Sie die Audio- oder Videoaufnahme mit einem einzigen Tastendruck starten.

3HD Audio Video Remaster AUTO NETRNG 50 00:01:12 1,2 200

1. Nach der Auswahl (Audio oder Video) starten Sie mit Ⓞ die Aufnahme.

- Im Menü CAMERA wählen Sie, ob Sie Video- und Audiodaten oder nur Audiodaten aufnehmen.

- Mit und können Sie den Bildausschnitt ein- oder auszoomen.

- Drücken Sie und, um die Lautstärke für Ausgabe über die Line/Kopfhörerbuchse einzustellen.

AUTO 09:01:12

Ein- und Auszoomen

AUTO 00:01:12

Lautstärke einstellen

1. Drücken Sie abschließend ●um das Gerät wieder in Video-/Audio-Aufnahmebereitschaft zu versetzen.

ANMERKUNG

• Wenn der Datendurchsatz zur Karte während der Audio-/Video-Aufnahme zu niedrig ist, wird „Low Speed Card!“ eingeblendet und die Aufnahme wird angehalten. Wir empfehlen den Einsatz von Class-4-Karten oder höher. Informationen über geeignete SD-Karten finden Sie unter www.zoom.co.jp.
• Auch ohne eingesetzte SD-/SDHC-Karte können Sie Videos im internen Speicher (64 MB) aufnehmen. Allerdings können diese Videos nur auf dem Gerät angesehen und nicht kopiert oder übertragen werden.

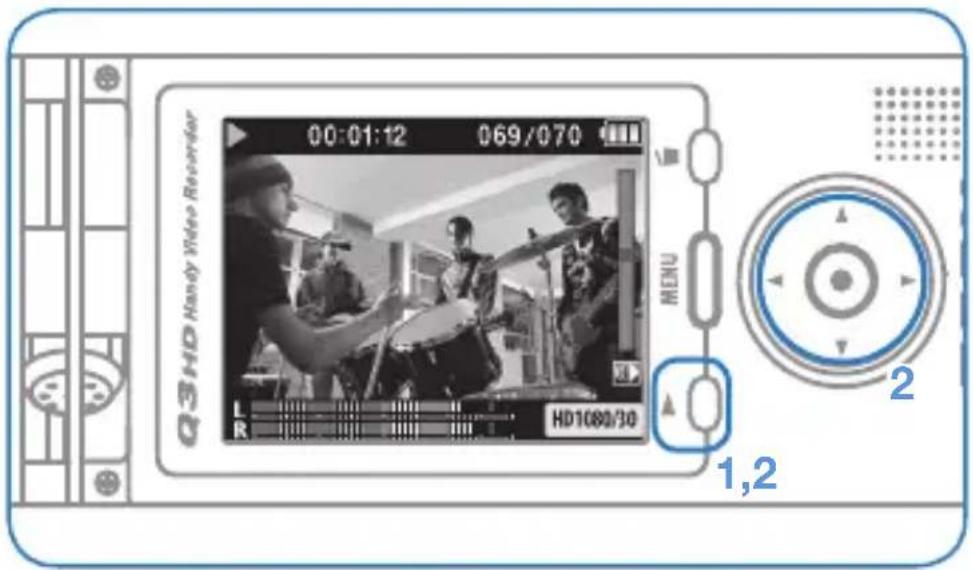

Wiedergabe von Aufnahmen

Drehen Sie das Gerät auf die Seite, um aufgenommene Audio- und Videodaten wiederzugeben.

Q3HD Handy Video Recorder 00:01:12 069/070 L R HD1080/30 MENU 1,2 2

1. Drücken Sie im Hauptbildschirm

2. Mit und wählen Sie eine andere Datei für die Wiedergabe aus

Funktion der weiteren Tasten

• Einstellen der Lautstärke
- ⏻ ⏻ Während der Wiedergabe gedrückt halten, um vor- oder rückwärts zu suchen
- Aktiviert Pause während der Wiedergabe und startet die Wiedergabe im Pause-Modus

ANMERKUNG

Es können nur Dateien wiedergegeben werden, die mit dem Q3HD aufgenommen wurden.

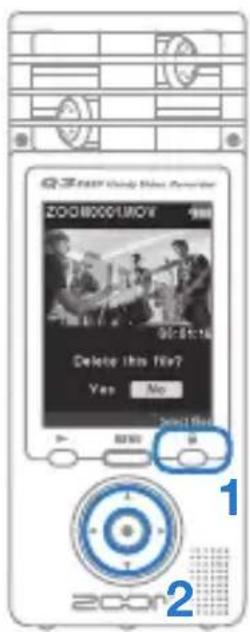

Aufnahmen löschen

Sie können aufgenommene Audio- und Videodaten löschen, um Speicherplatz auf dem Medium freizugeben.

1. Drücken Sie während die zu löschen-de Datei wiedergegeben wird.
2. Wenn Sie die Taste im Haupt-Screen drücken, wird die zuletzt aufgenommen Datei zum Löschen ausgewählt.
3. Wenn der Dialog erscheint, wählen Sie „Yes“, um die Aufnahme zu löschen, oder „No“, um abzubrechen. Drücken Sie dann Ⓞ.

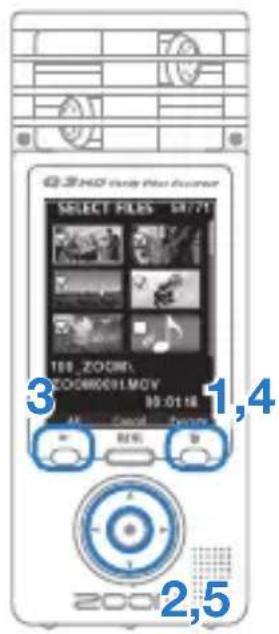

Gleichzeitiges Löschen mehrerer Aufnahmen

Q340 mini mini browser SELECT FILES 28/71 168 ZOOML 2008001.MOV 05.01.16 All Cancel Cancel 200 2,5

1. Drücken Sie im Haupt-Screen oder während der Wiedergabe 🔒, um den Dialog „Delete this file?“ einzublenden.

Drücken Sie 📁 erneut, um den Video-Auswahl-Screen zu öffnen

1. Wählen Sie mit eine Aufnahme aus, die Sie löschen möchten, und drücken Sie.

2. Wiederholen Sie Schritt 2 so oft wie nötig, um weitere Dateien zu löschen.

- Drücken Sie, um alle Dateien auszuwählen.

1. Drücken Sie, wenn die Auswahl der Dateien abgeschlossen ist.

2. Wenn der Dialog erscheint, wählen Sie „Yes“, um die Aufnahmen zu löschen, oder „No“, um abzubrechen. Drücken Sie dann

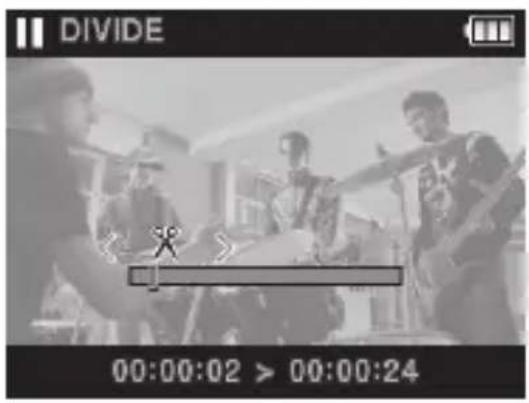

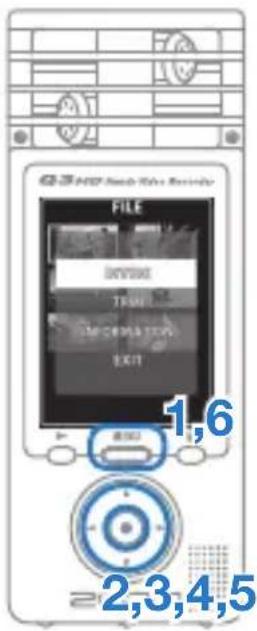

Nachbearbeiten der Aufnahmen

Aufgenommene Audio- und Videodateien können geschnitten und gekürzt werden.

3HD Mac TV FILE 1,6 2,3,4,5

1. Öffnen Sie das Hauptmenü mit MENU
2. Wählen Sie mit dem Eintrag FILE und drücken Sie
3. Es werden Miniaturansichten der aufgenommenen Dateien dargestellt. Wählen Sie mit 🔊 🔒 🔔 eine Datei aus, die Sie bearbeiten möchten, und drücken Sie 🔒.
4. Das Bearbeitungsmenü wird geöffnet. Wählen Sie mit ⚠️ ⚡️ den gewünschten Eintrag und drücken Sie ⚙️.

• Die Bearbeitungsfunktionen werden auf der nächsten Seite beschrieben.

1. Nach der Bearbeitung wird ein Bestätigungsdialog geöffnet. Wählen Sie „Yes“, um die Änderung durchzuführen, oder „No“, um abzubrechen. Drücken Sie dann Ⓞ.
2. Drücken Sie abschließend MENU

DIVIDE

Verschieben Sie den Schnittpunkt
Wiedergabe/Pause
Bestätigen Sie den Schnittpunkt

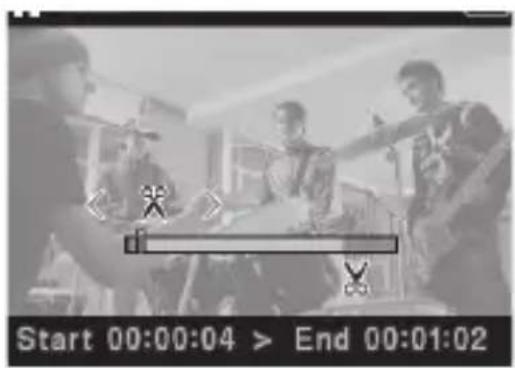

TRIM (Löschen von Abschnitten)

Verschieben Sie die Trim-Punkte, um unerwünschte Abschnitte am Anfang und Ende der Datei zu definieren

Wechseln Sie zwischen den Trim-Punkten am Anfang und Ende

Wiedergabe/Pause

Bestätigen Sie die Trim- Punkte

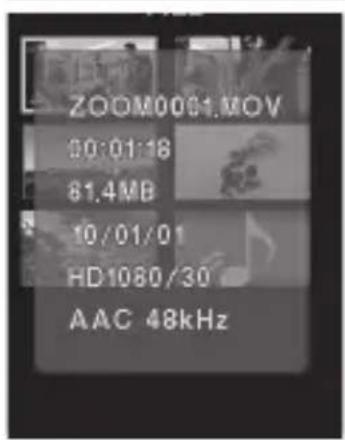

INFORMATION (über die Datei)

ZOOM0001.MOV 50:01:18 61.4MB 10/01/01 HD1080/30 AAC 48kHz

Wechseln Sie zur Liste mit den Miniaturansichten

Anschluss externer Geräte

Dieses Gerät kann nach Bedarf mit verschiedenen externen Geräten verbunden werden.

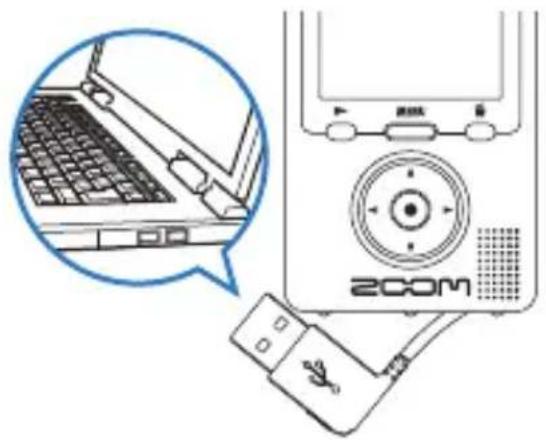

■ Anschluss an einen Computer (über USB) zur Bearbeitung, Sicherung und zum anschließendem Hochladen der Daten auf Video-Portale

Verbinden Sie den internen USB-Stecker bei ausgeschaltetem Gerät mit einem Windows- oder Macintosh-Computer. Anschließend können Sie folgende Funktionen über die mitgelieferte HandyShare-Software ausführen.

• Hochladen der Daten auf Video-Portale
• Audiodaten mit Reverb und anderen Effekten bearbeiten
• Audio-/Videodaten wiedergeben
- Daten löschen oder ein Backup sichern
- Abschnitte aus Audiodaten und Videos extrahieren

HandyShare befindet sich auf der mitgelieferten SD-Karte. Siehe Seite 1.

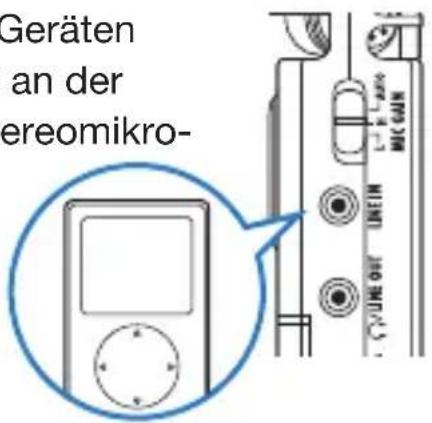

■ Anschluss/Aufnahme eines anderen Geräts (Buchse LINE IN)

Dieses Gerät kann Signale von externen Geräten aufnehmen. Wenn Sie ein externes Gerät an der Buchse LINE IN anschließen, wird das Stereomikrofon deaktiviert.

Geräten an der ereomikro-

■ Abhören über Kopfhörer oder andere Audiogeräte (Buchse LINE OUT)

Verwenden Sie diesen Anschluss, um den Q3 HD über Kopfhörer oder ein externes Audiosystem abzuhören.

Aktivieren Sie das Monitoring, um das eingehende Signal während der Aufnahme über Kopfhörer abzuhören. Siehe „An-/Abschalten der Abhörfunktion“ auf Seite 8.

uss, um den n externes

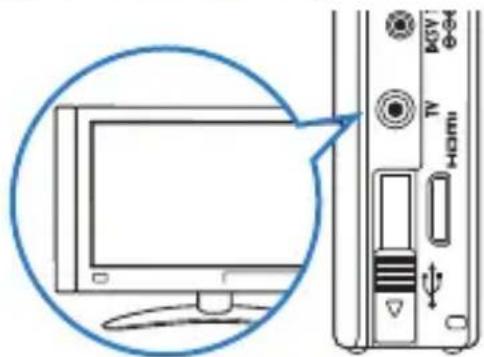

Darstellung auf einem TV-Gerät (AV-Anschluss)

Über ein AV-Kabel können Sie das aufgenommene Video- und Audiomaterial über ein TV-Gerät oder ähnliches ausgeben.

- Vor dem Anschließen stellen Sie den Eintrag TV Out im Menü SETTING auf die Region ein, in der Sie das Gerät betreiben.

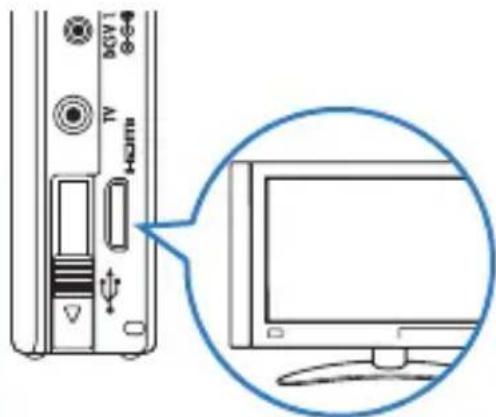

Darstellung auf einem TV-Gerät (HDMI-Anschluss)

Für eine hochauflösende Darstellung verbinden Sie den Q3 HD über ein HDMI-Kabel mit einem HDMI-Fernseher.

ANMERKUNG

Da verschiedene TV-Geräte unterschiedliche Audioformate unterstützen, ist eine korrekte Wiedergabe in manchen Fällen nicht möglich.

Der HDMI-Anschluss ist als C-Mini-Buchse ausgeführt.

Das (optionale) HDMI-Kabel muss als High Speed HDMI-Kabel (Kategorie 2) ausgeführt sein: Die eine Seite muss mit einem Type-C-Mini-Stecker (für den Q3 HD), die andere mit einem für Ihr TV-Gerät geeigneten Stecker bestückt sein.

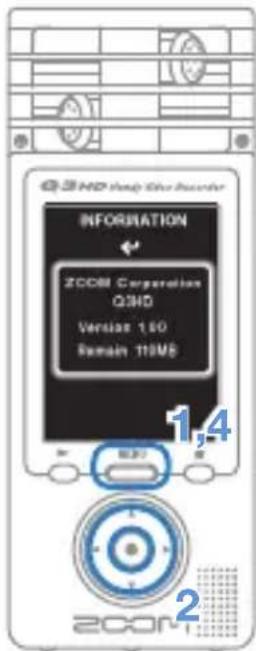

Einblenden von Informationen

Sie können Informationen zur aktuellen Firmware-Version sowie zur Speicherkapazität für Aufnahmen einblenden.

3.5 HD help the recorder INFORMATION ZOOM Corporation QIMD Version: 1.60 Remain: 119M8 1,4 2 zcom

1. Öffnen Sie das Hauptmenü mit MINU
2. Wählen Sie mit den Eintrag INFO und drücken Sie
3. Überprüfen Sie die Informationen.
4. Drücken Sie abschließend MENU

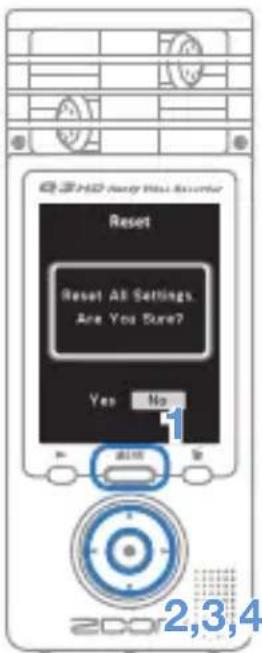

Initialisieren des Geräts

Alle Geräteeinstellungen (inklusive den Einstellungen für SCENE und die Video- sowie Audioqualität) können auf die Werkseinstellungen zurückgesetzt werden.

Q3HD Heavy Wall Security Reset Reset All Settings. Are You Sure? Yes No 1 2,3,4

1. Öffnen Sie das Hauptmenü mit MENU
2. Wählen Sie mit ①den Eintrag SETTING und drücken Sie
3. Wählen Sie mit ▲den Eintrag Reset und drücken Sie ●.
4. Wenn der Dialog erscheint, wählen Sie „Yes“, um die Änderung durchzuführen, oder „No“, um abzubrechen. Drücken Sie dann Ⓞ.

Aktualisieren der Firmware-Version

Aktualisieren Sie die Firmware-Version wenn nötig.

ANMERKUNG

Sie können die Firmware-Version im Menüeintrag INFORMATION überprüfen.

INFORMATION ZOOM Corporation O3HD Version 1.00

- Sie können die aktuelle Firmware-Version unter www.zoom.co.jp herunterladen.

1. Kopieren Sie die Datei mit dem Firmware-Upgrade auf die SD-Karte.
2. Setzen Sie die SD-Karte im Karten-Slot des Geräts ein.
3. Halten Sie gedrückt und drücken Sie dann ⏻, um den Screen VERSION UP zu öffnen.
4. Um die aufgeführte Aktualisierung der Version auszuführen, wählen Sie „Yes“ und drücken Sie
5. Im Screen wird angezeigt, wenn die Aktualisierung abgeschlossen ist: Drücken Sie nun ⏻, um das Gerät auszuschalten.

Q3HD Noody Wire Recorder Firmware update Version 1.00 ↓ Version 1.10 Please Wait... DO NOT SHUTDOWN! MDU

Vorsicht

Eine Aktualisierung der Firmware-Version ist bei niedriger Batteriekapazität nicht möglich.

Sicherheits- und Bedienhinweise

Bei Missachtung dieser Warnung und einer Fehlbedienung sind ernste Verletzungen bis hin zum Tod nicht auszuschließen.

Bei Missachtung dieses Vorsichtsmaßnahme und einer Fehlbedienung sind körperliche Schäden sowie Schäden am Gerät nicht auszuschließen.

Die folgenden Gebrauchshinweise müssen für einen sicheren Betrieb des Geräts beachtet werden.

■ Stromversorgung und Batterien

• Verwenden Sie in jedem Fall das (separat erhältliche) Netzteil ZOOM AD-14 (DC 5V/1A/innen liegender Pluspol).
• Entfernen Sie das Netzteil, wenn Sie das Gerät länger nicht verwenden.
• Für den Batteriebetrieb setzen Sie zwei herkömmliche Alkaline- oder aufladbare NiMH-Batterien vom Typ AA in korrekter Ausrichtung ein.
• Entnehmen Sie die Batterien, wenn Sie das Gerät länger nicht verwenden.

Betriebsumgebung

Verwenden Sie das Gerät nicht an den folgenden Orten:

Andernfalls können Fehlfunktionen auftreten.

• Orte mit extremen Temperaturschwankungen
• In der Nähe von Heizgeräten oder anderen Hitzequellen
• An Orten, die extrem feucht sind oder an denen das Gerät nass wird
  • In einer staubigen oder sandigen Umgebung
• Orte mit intensiven Vibrationen

Handhabung

Demontieren oder modifizieren Sie das Gerät in keinem Fall. Andernfalls können Verletzungen oder Fehlfunktionen auftreten. Die ZOOM Corporation übernimmt keine Verantwortung für Fehlfunktionen aufgrund von Modifikationen oder einer Demontage am Gerät

Üben Sie keinen übermäßigen Druck auf die Tasten und andere Gehäuseteile aus. Der Einsatz übermäßiger Kraft, ein Herunterfallen, Anstoßen sowie andere Erschütterungen können das Gerät beschädigen.

Sie benötigen diese Bedienungsanleitung auch in Zukunft. Bewahren Sie sie an einem Ort auf, auf den Sie jederzeit zugreifen können.

Für EU-Länder

Konformitätserklärung: Dieses Produkt entspricht den Richtlinien der EMV Richtlinie 2004/108/EC sowie der Niederspannungsrichtlinie 2006/95/EC

Entsorgung alter elektrischer und elektronischer Geräte (gültig für europäische Länder mit Mülltrennung)

Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt nicht als Hausmüll behandelt werden darf. Stattdessen muss es an einer Entsorgungsstelle für elektrischen und elektronischen Müll abgegeben werden. Durch die korrekte Entsorgung werden mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit vermieden, die andernfalls durch unsachgemäße Abfallbeseitigung auftreten können. Die Wiederverwertung der Materialien hilft dabei, natürliche Rohstoffe einzusparen. Detaillierte Informationen über die Wiederverwertung dieses Produkts erhalten Sie bei Ihrer lokalen Stadtverwaltung, der für Sie zuständigen Müllumladestation sowie von dem Händler, bei dem Sie dieses Produkt gekauft haben.

DIESE SOFTWARE IST GEMÄSS DER AVC-PATENTPORTFOLIO-LIZENZ FÜR DIE PERSÖNLICHE UND NICHT GEWERBLICHE NUTZUNG DURCH VERBRAUCHER FÜR DIE FOLGENDEN ZWECKE LIZENZIERT:

(i) ZUR KODIERUNG VON VIDEO GEMÄSS DEM AVC-STANDARD („AVC-VIDEO“) UND/ODER
(ii) ZUR DEKODIERUNG VON AVC-VIDEO, DAS EIN VERBRAUCHER FÜR PERSÖNLICHE, NICHT GEWERBLICHE TÄTIGKEITEN KODIERT UND/ODER VON EINEM AUTORISIERTEN AVC-VIDEO-ANBIETER BEZOGEN HAT.
FÜR ANDERE ZWECKE WIRD KEINE LIZENZ ERTEILT. WEITERE INFORMATIONEN ERHALTEN SIE VON DER MPEG LA, LLC. SIEHE HTTP://WWW.MPEGLA.COM

Windows ist ein Warenzeichen der Microsoft Corporation (USA). Macintosh, Quicktime und das Quicktime-Logo sind eingetragene Warenzeichen oder Warenzeichen von Apple Computer Inc. in den USA und anderen Ländern. Die Logos SD und SDHC sind Warenzeichen. YouTube ist ein eingetragenes Warenzeichen von Google, Inc. HDMI (High-Definition Multimedia Interface) und HDMI sind Warenzeichen von HDMI Licensing, LLC. Alle weiteren Produktnamen, eingetragenen Warenzeichen und in diesem Dokument erwähnten Firmennamen sind Eigentum der jeweiligen Firma. Der Inhalt dieses Dokuments kann ebenso wie die Spezifikationen des Produkts ohne vorherige Ankündigung geändert werden.

200M

www.zoom.co.jp

ZOOM CORPORATION

4-4-3 Kanda-Surugadai, Chiyoda-ku, Tokyo

101-0062 Japan
