Produkttyp	Fernseher
Marke	JVC
Modell	LT-37DR7BU
Bildschirmdiagonale	94 cm (37 Zoll)
Auflösung	1920 x 1080 Pixel (Full HD)
Bildwiederholfrequenz	100 Hz
Kontrastverhältnis	3000:1 (dynamisch)
Helligkeit	500 cd/m²
Tuner	DVB-T, DVB-C, DVB-S2
Anschlüsse	3x HDMI, 2x USB, SCART, VGA, Komponente, Cinch, Kopfhörer
Energieverbrauch (Betrieb)	150 W
Energieverbrauch (Standby)	< 1 W
Stromversorgung	220-240 V, 50/60 Hz
Abmessungen (mit Standfuß)	920 x 620 x 250 mm
Abmessungen (ohne Standfuß)	920 x 570 x 100 mm
Gewicht (mit Standfuß)	15 kg
Gewicht (ohne Standfuß)	13 kg
VESA-Wandhalterung	200 x 200 mm
Lautsprecher	2 x 10 W
Fernbedienung	Ja, im Lieferumfang enthalten
Reinigung	Mit weichem, trockenem Tuch; keine aggressiven Reinigungsmittel verwenden
Sicherheit	Standfuß sicher montieren; Gerät nicht auf instabile Oberflächen stellen
Reparatur	Nur durch qualifiziertes Fachpersonal; Ersatzteile über autorisierte Händler

Häufig gestellte Fragen - LT-37DR7BU JVC

Wie schalte ich den JVC LT-37DR7BU Fernseher ein?

Drücken Sie die Ein/Aus-Taste auf der Fernbedienung oder am Gerät selbst. Stellen Sie sicher, dass das Netzkabel angeschlossen ist.

Wie verbinde ich ein HDMI-Gerät mit dem Fernseher?

Schließen Sie das HDMI-Kabel an einen der HDMI-Eingänge an der Rückseite oder Seite des Fernsehers an. Wählen Sie dann mit der Quellen-Taste den entsprechenden HDMI-Eingang aus.

Wie stelle ich die Bildschirmauflösung ein?

Gehen Sie ins Menü (Taste 'Menu' auf der Fernbedienung), wählen Sie 'Bild' oder 'Einstellungen' und dann 'Auflösung'. Die native Auflösung beträgt 1920 x 1080.

Wie reinige ich den Bildschirm richtig?

Verwenden Sie ein weiches, trockenes Mikrofasertuch. Bei hartnäckigen Verschmutzungen leicht anfeuchten (nur Wasser). Keine alkoholhaltigen oder scheuernden Reiniger verwenden.

Der Fernseher hat keinen Ton. Was tun?

Prüfen Sie die Lautstärkeeinstellungen und ob die Stummschaltung aktiv ist. Überprüfen Sie auch die Audioausgabe im Menü: Stellen Sie sicher, dass die Lautsprecher des Fernsehers ausgewählt sind.

Wie führe ich einen Sendersuchlauf durch?

Drücken Sie die Menu-Taste, gehen Sie zu 'Sender' oder 'Tuning', wählen Sie 'Automatischer Suchlauf'. Der Fernseher sucht nach allen verfügbaren digitalen und analogen Kanälen.

Kann ich den Fernseher an die Wand montieren?

Ja, der Fernseher ist VESA-kompatibel mit 200 x 200 mm. Verwenden Sie eine geeignete Wandhalterung und beachten Sie die Sicherheitshinweise in der Bedienungsanleitung.

Was bedeutet die Fehlermeldung 'Kein Signal'?

Dies bedeutet, dass der Fernseher kein Eingangssignal von der ausgewählten Quelle empfängt. Überprüfen Sie die Verbindung des angeschlossenen Geräts und ob es eingeschaltet ist. Testen Sie einen anderen HDMI-Anschluss.

Wie setze ich den Fernseher auf die Werkseinstellungen zurück?

Gehen Sie ins Menü > 'System' oder 'Einstellungen' > 'Werkseinstellungen zurücksetzen'. Bestätigen Sie mit 'OK'. Alle persönlichen Einstellungen werden gelöscht.

Wo finde ich Ersatzteile für den JVC LT-37DR7BU?

Wenden Sie sich an einen autorisierten JVC-Händler oder den Kundendienst. Auf der Website von JVC finden Sie eine Liste der Service-Center. Verwenden Sie die Modellnummer LT-37DR7BU für die Suche.

BEDIENUNGSANLEITUNG LT-37DR7BU JVC

16:9 LCD TV BEDIENUNGSANLEITUNG

TELEVISOR CON PANEL LCD PANORÁMICO MANUAL DE INSTRUCCIONES

NESTEKIDENÄYTÖLLÄ VARUSTETTU KÄYTTÖOHJE

LAAJAKUVATELEVISIO

JVC

Sehr geehrter Kunde, sehr geehrte Kundin,

DEUTSCH

dieses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich elektromagnetischer Verträglichkeit und elektrischer Sicherheit überein.

Die europäische Vertretung für die Victor Company of Japan, Limited ist: JVC Manufacturing U.K. Limited

2 Glenburn Road, College Milton Industrial Estate, East Kilbride G74 5BA Großbritannien

Apreciado cliente,

CASTELLANO

Benutzerinformationen zur Entsorgung alter Geräte

DEUTSCH

Hinweis:

Dieses Symbol ist nur in der Europäischen Union gültig.

[Europäische Union]

Dieses Symbol zeigt an, dass das elektrische bzw. elektronische Gerät nicht als normaler Haushaltsabfall entsorgt werden soll. Stattdessen sollte das Produkt zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte zugeführt werden.

Die korrekte Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die menschliche Gesundheit, welche durch unsachgemäße Behandlung des Produkts auftreten können. Weitere Informationen zu Sammelstellen und dem Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der Landesgesetzgebung Strafen ausgesprochen werden.

(Geschäftskunden)

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite www.jvc-europe.com, um Informationen zur Rücknahme des Produkts zu erhalten.

[Andere Länder außerhalb der Europäischen Union]

Wenn Sie dieses Produkt entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung elektrischer und elektronischer Geräte.

Erweitern Sie die Welt der schönen Bilder

Digitale, terrestrische Ausstrahlung (DVB-T)

Digitale Kanäle

Analoge terrestrische Ausstrahlung (VHF

(UHF) und analoges Kabelfernsehen

→ Analoge Kanäle

Inhalt

Das Wichtigste zuerst!

● Warnung 3

Erste Schritte

● Bezeichnungen der Teile 5 Grundanschlüsse 7 ● Anschluss externer Geräte 9 ● Anfangseinstellungen 11

Probieren Sie es einfach

● Genießen Sie Ihr neues Fernsehgerät! … 15 ● Digitale Kanäle betrachten …… 17 ● EPG verwenden 19 - Teletext aufrufen 21 ● Analoge Kanäle betrachten 23 Videos / DVDs sehen 25 - Verwenden der Timer-Aufnahme … 27 ● Nützliche Funktionen 29 - Untertitel / Audioauswahl / Sleep Timer / Zoom / Multibild usw ● Bedienung von JVC-Videorecordern und anderen Geräten … 33

Genau wie Sie es mögen

● Einrichten des Fernsehgerätes …… 35 ● DTV-Menü verwenden 37 Erweiterte Bildeinstellungen 39 - Geräusch reduzieren? Ein schärferes Bild erzeugen - Seitenverhältnis einstellen etc. ● DTV-Konfiguration 41 ● DTV-Einstellungen 43 ● DTV-Installation 45 ● Digitale Kanäle bearbeiten …… 47 ● Analoge Kanäle bearbeiten 49

Wenn Probleme auftreten

● Problemlösungen 51 ● "CH/CC"-Liste 55 ● Technische Informationen …… 56 ● Technische Daten 59

Warnung

Bitte folgen Sie allen unten gegebenen Anweisungen

Folgen Sie beim Aufstellen den Anweisungen in dieser Anleitung!

- Nur an eine 220-240 V, 50 Hz Netzsteckdose anschließen.

Schaffen Sie genügend Platz zum Einstecken und Herausziehen des Netzsteckers!

Stellen Sie das Fernsehgerät so nah wie möglich an der Steckdose auf!

- Ein-/Ausschalten der Hauptstromversorgung dieses Fernsehgeräts erfolgt durch Ein-/Ausstecken des Netzsteckers.

Zerschneiden oder beschädigen Sie niemals das Netzkabel!

- Verwenden Sie einen geeigneten Stecker oder ein Verlängerungskabel, wenn der Netzstecker nicht die richtige Form hat oder das Netzkabel nicht lang genug ist. (Wenden Sie sich an Ihren Händler.)

Das Fernsehgerät nicht fallen lassen!

- Nicht mit den Ellbogen auf dem Fernsehgerät abstützen oder Kindern erlauben, sich an das Fernsehgerät zu hängen. Es besteht die Gefahr, dass das Fernsehgerät umstürzt und Verletzungen verursacht.

Versuchen Sie niemals, das Fernsehgerät selbst zu reparieren!

Wenn sich das Problem nicht mit den "Problemlösungen" (S. 51) beheben lässt, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler.

Über die Entsorgung dieses Fernsehgeräts!

- Folgen Sie den unter "Informationen für Anwender zur Entsorgung alter Geräte" gegebenen Anweisungen (S. ii - iii).

Wenn das Fernsehgerät beschädigt ist oder sich seltsam verhält, stoppen Sie sofort den Betrieb!

Ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler.

Stellen Sie niemals Gegenstände auf dem Fernsehgerät ab!

- Durch Abstellen von Flüssigkeiten, offenen Flammen, Kleidung, Papier usw. auf dem Fernsehgerät können Brände verursacht werden.

Setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus!

Um Brände oder Stromschläge zu vermeiden, lassen Sie niemals Flüssigkeiten in das Gerät eindringen.

Stecken Sie niemals Gegenstände in die Gehäuseöffnungen!

Dadurch kann es zu tödlichen Stromschlägen kommen. Geben Sie besonders auf Kinder Acht, wenn diese sich in der Nähe des Fernsehgerätes aufhalten.

Hören Sie niemals über Kopfhörer in großer Lautstärke!

- Dies kann Ihr Gehör schädigen.

Ziehen Sie den Netzstecker, wenn Sie das Haus verlassen!

● Die Netzschalter an der Fernbedienung und dem Fernsehgerät können das Fernsehgerät nicht vollständig ausschalten. (Treffen Sie geeignete Vorkehrungen für bettlägerige Menschen.)

Verwenden Sie für die Befestigung des Fernsehgeräts an der Wand den optionalen Wandmontagesatz von JVC!

Wenden Sie sich an einen geschulten Techniker. Anweisungen zur Montage finden Sie in der mitgelieferten Anleitung. JVC übernimmt keine Haftung für Schäden, die durch unsachgemäße Montage entstehen.

Nehmen Sie niemals die Abdeckung auf der Rückseite ab!

- Dies kann zu Stromschlägen führen. Blockieren Sie niemals die Lüftungsöffnungen!

- Dies kann zu Überhitzung führen oder Brände verursachen.

Behandeln Sie den LCD-Bildschirm vorsichtig!

- Verwenden Sie für die Reinigung ein weiches, trockenes Tuch.

Tragen Sie das Fernsehgerät so, dass der Bildschirm nicht beschädigt wird!

- Berühren Sie den Bildschirm beim Tragen des Fernsehgeräts nicht.

Tragen Sie das Fernsehgerät nicht alleine!

Um Unfällen vorzubeugen, stellen Sie sicher, dass das Fernsehgerät von zwei oder mehr Personen getragen wird.

■ Weitere Informationen zu Aufstellung, Gebrauch und Sicherheit Wenden Sie sich an Ihren Händler

Bezeichnungen der Teile

Entfernen Sie die Anschlussabdeckung

Kabelabdeckung - Wenn die Abdeckung nicht geschlossen werden kann, weil Kabel im Weg sind Die Abdeckung nicht gewaltsam schließen (lassen Sie sie geöffnet). Anschlüsse auf der Rückseite des Fernsehgeräts. Anschluss externer Geräte (S. 9) Zum Abnehmen der Kabelabdeckung beachten Sie bitte das Beiblatt.

Ändern Sie die Ausrichtung des Fernsehgeräts LT-37DR7BU/SU Bei LT-32DR7BU/SU und LT-26DR7BU/SU ist die Ausrichtung des Fernsehgerätes fest.

Zubehör prüfen ■ Beim Aufrufen von Teletext (S. 21)

■ Bei Auswahl eines Ihrer Lieblingskanäle (Analogkanäle) (S. 23) ■ Bei Bedienung eines Videorecorders oder DVD-Spielers von JVC (S. 33)

Fernbedienung (RM-C1906S)

Batterien der Größe AAA/R03 (Zur Bestätigung, dass das Fernsehgerät in Betrieb ist) Die Batterien einlegen Verwenden Sie zwei "AAA/R03" Trockenbatterien. Legen Sie die Batterien am Pol zuerst ein, und achten Sie darauf, dass die Polaritäten und nicht sind.

Grundanschlüsse

Bitte lesen Sie vor dem Aufstellen die jeweiligen Bedienungsanleitungen der einzelnen Geräte. Um Fernsehen zu können, muss eine Antenne angeschlossen werden.

■ Anschluss anderer Geräte → "Anschließen externer Geräte" (S. 9)

Anschluss der Antenne

- Nachdem alle Anschlüsse erfolgt sind, den Netzstecker in eine Netzsteckdose stecken. - Bei Einsatz einer Antenne, die eine externe Stromversorgung benötigt • "Stromversorgung für die Innenantenne" (S. 56)

Vorsicht beim Aufstellen Pay-TV-Digitalkanäle

■ Stromversorgung - Verbinden Sie das Netzkabel nur mit einer Steckdose 220-240 V, 50 Hz. ■ Verwenden Sie für die Befestigung des Fernsehgeräts an der Wand den optionalen Wandmontagesatz von JVC - Wenden Sie sich an einen geschulten Techniker. - Anweisungen zur Montage finden Sie in der mitgelieferten Anleitung. JVC übernimmt keine Haftung für Schäden, die durch unsachgemäße Montage entstehen. - Montagemöglichkeit mit 200 × 200 mm entsprechend den VESA-Standards.

Aufstellen

Um Überhitzung zu vermeiden, ausreichende Abstände einhalten.

Anschluss eines VCR / DVD-Recorders

Videorecorder / DVD-Recorder

Nachdem alle Anschlüsse erfolgt sind, den Netzstecker in eine Netzsteckdose stecken. - Anschluss eines "T-V LINK"-kompatiblen Recorders an "EXT-2". • "T-V LINK" → "Was ist T-V LINK"? (S. 11) - Bei Einsatz einer Antenne, die eine externe Stromversorgung benötigt, schließen Sie die Antenne direkt am Fernsehgerät an. → "Stromversorgung für die Innenantenne" (S. 56)

hten

Schließen Sie zunächst einen Vertrag mit einer Betreiberfirma ab. Eine Smart Card (B) wird Ihnen von der Sendeanstalt nach Vertragsabschluss zugesendet. Es kann erforderlich sein, zusätzlich zur Smart Card ein Zugangsberechtigungsmodul (A) zu erwerben. Näheres erfahren Sie bei Ihrem Händler oder der Sendeanstalt.

① Ziehen Sie das Netzkabel heraus. ② Stecken Sie "B" in "A". ③ Setzen Sie "A" ein. ④ Schließen Sie das Netzkabel an, und schalten Sie das Gerät ein. ⑤ Führen Sie die notwendigen Einstellungen durch ➔ "Common Interface" ein (S. 43) ● Analoge Pay-TV-Kanäle können nicht betrachtet werden.

Anschluss externer Geräte

Sie können viele verschiedene Geräte auf der Rückseite des Fernsehgerätes anschließen. Bitte lesen Sie vor dem Aufstellen die jeweiligen Bedienungsanleitungen der einzelnen Geräte. (Mit diesem Fernsehgerät werden keine Anschlusskabel geliefert.)

Videorecorder / DVD-Spieler / andere Geräte

■ DVI-Geräte anschließen → (S. 56) ■ "T-V LINK" → (S. 11)

EXT-1 Videos sehen

Ausgang	Engang
Composite-SignalTon L / R	Composite-Signal/ RGB / S-VIDEOTon L / R
Berutzung von S-VIDEO → "S-IN" (S. 26)

EXT-2 Videos mit 'T-V' LINK' überspielen

Ausgang	Eingang
Composite-SignalS-VIDEO (nur für DTV)Ton L / R	Composite-Signal / RGB / S-VIDEOTon L / R
T-V LINK
Berulzung von S-VIDEO → "S-IN" (S. 26)DTV S-AUS verwenden → "A-US" (S. 26)Auswahl von Überspielungsquellen → "ÜBERSPIELEN" (S. 26)Anschluss eines Decoders → "Decoder (EXT-2)" (S. 36)

EXT-3 Videos sehen

Ausgang	Eingang
	·Composite-Signal / S-VIDEO ·Ton L/R

EXT-4 DVDs sehen

Ausgang	Eingang
	Component-Signal(S. 60)Ton L / R
*Autoauswahl Comp-In* (S. 36)

EXT-5 Anschluss von HDMI-Geräten

Ausgang ♦	Engang ♦
	HDMI Einstellungen(S. 60)

• 'HDMI Einstellungen' • (S. 36)

AUDIO OUT

Ton des Fernsehgerätes über externe Lautsprecher hören

Ausgang ↑

· Ton L / R

DIGITAL AUDIO OUT

Ausgabe

· Digitaton (S. 60)

Das Tonsignal analoger Kanäle und externer Geräte lässt sich nicht ausgeben. 'Dolby-Digital-Ausgang am Anschluss DIGITAL AUDIO OUT' (S. 57)

Anfangseinstellungen

Digitale / analoge Kanäle im Fernsehgerät speichern. Diese Kanäle können später bearbeitet werden. (In dieser Anleitung werden digitale, terrestrische Sendungen als digitale Kanäle, analoge, terrestrische Sendungen und analoges Kabelfernsehen als analoge Kanäle angezeigt.)

■ Zum vorherigen Bildschirm BACK Beende TV/DTV ■ Falls das "JVC"-Logo nicht angezeigt wird oder Sie die Änderungen später vornehmen möchten - Einstellungen für Digitalkanäle: "Konfigurationen" (S. 41) "Installation" (S. 45) Einstellungen für analoge Kanäle: "Programmierung" (S. 36)

Was ist "T-V LINK"?

Der Anschluss des Fernsehgerätes an ein T-V LINK-kompatibles Gerät ermöglicht Folgendes:

• Analoge Kanäle, die sofort im Gerät gespeichert werden sollen. Benutzung der Funktion "DIREKTE AUFNAHME". *Technische Informationen* (S. 56)

■Andere Bezeichnungen für "T-V LINK"

- Wird nur beim ersten Einschalten angezeigt. - Es kann auch die Netztaste am Gerät verwendet werden.

■ Die Fernbedienung funktioniert nicht!

- Vergewissern Sie sich, dass der Modus auf 'TV' eingestellt ist.

2

Digitale Kanäle einstellen

1

Wählen Sie eine Sprache aus

① wählen

Sprache für Bildschirmmenüs bei Betrachtung digitaler Kanäle, einschließlich DTV-Menü.

2

Wählen Sie das Land der Installation

① wählen

Die empfangbaren digitalen Kanäle ändern sich entsprechend dem eingestellten Land. Die Abbildungen gelten für Deutschland.

3

Stromversorgung der Antenne einstellen

- wählen - Wenn Sie nicht sicher sind, ob die Antenne externe Stromversorgung benötigt, wählen Sie "Aus" - Nur dann, wenn die Antenne eine externe Stromversorgung benötigt, wählen Sie "Ein" - » Stromversorgung für die Innenantenne » (S. 56)

4

Digitale Kanäle durchsuchen

5

Digitale Kanäle speichern

■ Wenn keine digitalen Sender gefunden wurden, erscheint die folgende Meldung.

(Nächste Seite)

Nach Durchführung der folgenden Schritte lesen Sie "Wenn das Fernsehgerät keine digitalen Sender findet" (S. 14) und versuchen Sie, die digitalen Kanäle nochmals zu suchen

Anfangseinstellungen (Fortsetzung)

Bestätigen Sie die Sprache Sprache für Bildschirmmenüs bei Betrachtung analoger Menüs und Kanäle, (ohne DTV-Menü)

■ Beim Ändern der Sprache wählen ■ Wenn Sie keine analogen Kanäle verwenden

■ Wenn Sie analoge Kanäle (oder Kabelfernsehen) verwenden

Analoge Kanäle einstellen

1 Analoge Kanäle speichern ■ Beim Ändern der Landeseinstellung

- Wenn "ACI Start" angezeigt wird, wählen Sie dieses aus und beginnen Sie mit den Einstellungen. (Dies richtet Sender für Kabelfernsehen ein.) - "Was ist "ACI" (Automatic Channel Installation)?" (S. 56)

2 Eintragungen überprüfen ■ Analoge Kanäle bearbeiten → ⑤ unter "Analoge Kanäle bearbeiten" (S. 49)

■ Bestätigen

3 TV-LINK einstellen

Mit T-V LINK - Wenn "Funktion nicht verfügbar" erscheint: - Ist ein T-V-LINK-kompatibles Gerät an der Buchse EXT-2 angeschlossen? - Ist das Gerät eingeschaltet?

■ Ohne T-V LINK

Anfangseinstellung ist abgeschlossen

Digitale Kanäle bearbeiten → Digitale Kanäle bearbeiten (S. 47)

■Wenn der Empfang digitaler Kanäle schwach ist ⇒ Wenn der Empfang digitaler Kanäle schwach ist (S. 14) ■Wenn der Empfang analoger Kanäle schwach ist → Problemlösungen (S. 51) ■Manche digitale Kanäle können auf diesem Fernsehgerät nicht betrachtet werden. → (S.58)

Wenn das TV-Gerät die digitalen Kanäle nicht findet

Überprüfen Sie folgende Punkte

• Ist das Fernsehgerät korrekt an die Antenne angeschlossen?
• Ändern Sie die Empfangsrichtung der Innenantenne. Befindet sich ein Sendemast für Digitalfernsehen in der Nähe? → Schalten Sie "Signaldämpfung" auf "Ein" (S. 36), da die Radiowellen zu stark sind

Speichern Sie die digitalen Kanäle erneut ab → "Programme suchen" (S. 45)

Wenn Sie nach Durchführen der obigen Schritte immer noch keine digitalen Kanäle betrachten können, könnte es ein Problem mit der Antenne oder dem Antennenkabel geben. Es kann auch sein, dass das Signal zu schwach ist. ➡ Wenden Sie sich bitte an Ihren Händler

Wenn der Empfang digitaler Kanäle schwach ist

Es erscheint die Meldung "Fehlendes oder schwaches Signal".

Überprüfen Sie folgende Punkte

• Ist das Fernsehgerät korrekt an die Antenne angeschlossen?
• Ändern Sie die Empfangsrichtung der Innenantenne. Befindet sich ein Sendemast für Digitalfernsehen in der Nähe? → Schalten Sie "Signaldämpfung" auf "Ein" (S. 36), da die Radiowellen zu stark sind

■ Prüfen des Digitalsignals → Signal überprüfen (S. 45) Wenn Sie nach Durchführen der obigen Schritte immer noch keine digitalen Kanäle betrachten können, könnte es ein Problem mit der Antenne oder dem Antennenkabel geben. Es kann auch sein, dass das Signal zu schwach ist. ➡ Wenden Sie sich bitte an Ihren Händler

Genießen Sie Ihr neues Fernsehgerät!

Digitale Kanäle betrachten

■ Die in den Abbildungen erwähnten Kanal- und Programmnamen sind nur Beispiele.

EPG verwenden

(Elektronischer Programmführer)

Sie können aus der achttägigen Programmliste eine Sendung auf einem digitalen Kanal suchen, deren Informationen ablesen und die Sendung reservieren.

Sendung finden

■ Sendung betrachten / hören → (S. 18) Sendung reservieren

Kanal / Sendung auswählen (Kanal auswählen, Datum → Kanal → Sendung)

■ Die in den Abbildungen erwähnten Kanal- und Programmnamen sind nur Beispiele.

EPG: Electronic Programme Guide

Teletext aufrufen

Dieses Fernsehgerät kann Fernsehsendungen und Teletext auf demselben Sender in zwei Fenstern anzeigen.

DEUTSCH

Analoge Kanäle betrachten

DEUTSCH

Videos / DVDs sehen

PC-Bildpositionseinstellung

1 MENU Menüleiste anzeigen

2 "Programmierung" wählen Wählen Sie "PC Bildposition"

3 ① anpassen Position zurücksetzen ② einstellen

Verwenden der Timer-Aufnahme

DTV-spezifische Funktionen und Einstellungen, wie eine mit dem Recorder verknüpfte Timer-Einstellung, können im DTV-Menü ausgewählt werden.

Sendung für Aufnahme reservieren Aufzeichnen Sendung für Betrachtung reservieren Erinnern

1 Eingabe / Bestätigung der Einstellungen für die Timer-Aufnahme

Kanal auswählen Geben Sie Uhrzeit und Datum mit den Zifferntasten ein Wählen Sie den Reservierungs-Modus aus (Einmal / Täglich / Wöchentlich) Normalerweise sollte hier "PCM" (PCM / Analog, Dolby Digital) eingestellt werden → (S. 57). Schalten Sie die Untertitel-Aufnahme ein (Aus / Ein) Speichern Sie die Aufnahme mittels der Altersbegrenzung (Sperren) Sperre aufheben

Es erscheint eine Meldung, falls es ein Problem mit der Reservierung gibt

- Zur Reservierung einer Sendung, bei der "Sperren" (S. 47) eingestellt wurde, geben Sie den PIN-

Code ein ➔ "Bei Eingabe des PIN-Codes" (S. 38)

Bei Änderung der "Altersfreigabe"

Bei Reservierung einer Sendung, bei der "Sperren" eingestellt wurde (S. 47)

- Wenn Sie die Sendung über den EPG reserviert haben, wird stattdessen der EPG angezeigt.

→ Schritt 3 bei "Timer" (S. 20)

2 Vorbereitung der Aufnahme

- Stellen Sie das Aufnahmegerät vor der Startzeit auf externe Eingabe.

- Stellen Sie den Timer von Geräten, die nicht mit T-V LINK kompatibel sind, manuell ein. Näheres

entnehmen Sie bitte dem Handbuch des externen Gerätes.

Achten Sie darauf, dass die Aufnahmezeiten am Aufnahmegerät sich nicht mit denen des Fernsehgeräts überschneiden.

- Einige T-V-LINK-kompatible DVD-Recorder funktionieren eventuell nicht korrekt.

Wenn der Aufnahme-Timer eingestellt wurde, wird die Netzkontrollleuchte am Fernsehgerät:

3 Minuten vor der Startzeit beginnen zu blinken (grün oder rot);

Während der Aufnahme beginnen zu leuchten (grün oder orange).

1 Eingabe / Bestätigung der Einstellungen für die Timer-Aufnahme

- Kanal auswählen - Geben Sie Uhrzeit und Datum mit den Zifferntasten ein. Wählen Sie den Reservierungs-Modus aus (Einmal / Täglich / Wöchentlich).

Es erscheint eine Meldung, falls es ein Problem mit der Reservierung gibt.

- Wenn Sie die Sendung über den EPG reserviert haben, wird stattdessen der EPG angezeigt. - Schritt 3 bei "Timer" (S. 20)

Nützliche Funktionen

Nützliche Funktionen (Fortsetzung)

Bedienung von JVC-Videorecordern und anderen Geräten

Die beiliegende Fernbedienung kann zur Bedienung von JVC-Recordern und anderen Geräten verwendet werden.

Probieren Sie, den Code der Fernbedienung zu ändern, falls sich ein Recorder nicht bedienen lässt.

Code A oder 1 (Vorgabe) Code C oder 3

Schlagen Sie den Code Ihres Recorders in dessen Anleitung nach. - Einige Modelle von JVC-Geräten können mit dieser Fernbedienung nicht bedient werden. DVD-Recorder und HDD-Recorder von JVC sind ab Werk auf Code "C" oder "3" voreingestellt.

Hinweis

- Wenn die Batterie herausgenommen wird, wird der Code der Fernbedienung wieder zurück auf Code A oder 1 gestellt.

Videorecorder, DVD- oder HDD-Recorder bedienen

VCR/DVR

DVD-Spieler bedienen

DVD

Heimkinosystem bedienen

HC

Videorecorder / DVD-Recorder / HDD-Recorder auswählen

Videorecorder

HDD-Recorder

■ DVD-/HDD-Recorder-Menüs bedienen

■ Untertitel auswählen (DVD-/HDD-Recorder-Modus) 📋 drücken

DVD-Menüs bedienen

■ Untertitel anzeigen ➕ Brücken

HC-Menüs bedienen

■ Untertitel anzeigen ▶ Brücken Stummschaltung drücken Lautstärke "" drücken ■ Surround-Modus auswählen "drücken"

Wiedergabe / Aufzeichnen usw.

Wiedergabe usw.

Wiedergabe usw.

Einrichten des Fernsehgerätes

■ Zum vorherigen Anzeigefenster → BACK Nach einer Minute Inaktivität wird das Menü ausgeblendet. Bei einigen Menüpunkten gibt es Untermenüs.

Menü	Punkt	Anpassung / Konfiguration
	Bildeinstellung	Bildeinstellung (Hell / Standard / Weich)
	Helligkeit-1	Helligkeit Hintergrundbeleuchtung (Dunkler ⇔ Heller)
	Kontrast	Kontrast (Weniger ⇔ Mehr)
	Helligkeit-2	Helligkeit (Dunkler ⇔ Heller)
	Schärfe	Schärfe (Weicher ⇔ Schärfer)
	Farbe	Farbe (Leichter ⇔ Tiefer)
	Farbton	Farbton (Rötlich ⇔ Grünlich)
	Farbtemperatur	Farbtemperatur (Warm / Normal / Kühl)
	Optionen	Genauere Bildeinstellungen (S. 39)
	Stereo / I · II	Modus / Sprache (O : MONO / O : STEREO / I : SUB1 / II : SUB2)
	Tiefen	Tiefe Töne (Schwächer ⇔ Stärker)
	Höhen	Hohe Töne (Schwächer ⇔ Stärker)
	Balance	Lautsprecherbalance (Links Stärker ⇔ Rechts Stärker)
	3D Cinema Sound	Umgebungstonstärke (Höhen / Tiefen / Mono / Aus)
	Klang Korrektur	Erhöht die Verständlichkeit des Klangs (Ein / Aus)
	Sleep Timer	Timer zum Abschalten des Fernsehgerätes (S. 30)
	Kindersicherung	Bestimmte Sender für Kinder sperren (S. 32)
	Bildschirmanzeige	Format für die Anzeige der Sendemummer (Typ A / Typ B)
	Blau-Bild	Bei schwachem oder nicht vorhandenem Signal einen blauen Bildschirm anzeigen und den Ton auf stumm schalten (Ein / Aus)
	Persönliche Einstellig.	Einstellungen für Senderfavoriten löschen (S. 23)
	An/Aus LED Lampe	Die Stromanzeige leuchtet (S. 5), solange das Fernsehgerät eingeschaltet ist (Ein / Aus)
	Auto	Land des Aufstelloris wählen und Sender automatisch eintragen (S. 13, Ⓑ)
	Sender ordnen/manuell	Eingetragene Sender ändern oder neue hinzufügen (S. 49)
	Sprache	Wählen Sie eine Sprache für die Bildschirmmenüs und -anzeigen analoger Kanäle (ohne DTV-Menü) (S. 13, Ⓑ)
	Decoder(EXT-2)	Bei Anschluss an Videorecorder mit "T-V LINK" (Ein / Aus)
	Autoauswahl Comp-In	Aktiviert den TV-Eingang "EXT-4", wenn ein Komponentensignal an "EXT-4" anliegt. (Ein / Aus) (Nicht verfügbar für PC)
	EXT Einstellung	Zur Benutzung bei Videospielern und anderen Geräten (S. 26)
	HDMI Einstellungen	Eingangssignal (1 / 2 / Auto), Audio (Digital / Analog / Auto)
	Signaldämpfung	Falls digitale Kanäle aufgrund zu starker Radiowollen nicht empfangen werden können (Ein / Aus)
	PC Bildposition	PC-Positionseinstellung (S. 25)

• Andere Einstellungen
• Seitenverhältnis ändern ➔ "ZOOM" (S. 30)
• Schalten Sie "3D Cinema Sound" ein ➔ "3D CINEMA SOUND" (S. 30)

DTV-Menü verwenden

Die Grundfunktion und die Einstellungen digitaler Kanäle lässt sich im DTV-Menü auswählen.

Menü	Punkt		Anpassung / Konfiguration
D3 DTV	Timer		Sendung für Aufnahme / Betrachtung reservieren (S. 27)
	Programme bearbeiten		Digitale Kanäle bearbeiten / löschen / sperren oder zu den Favoriten hinzufügen. (S. 47)
	Konfiguration	Land	Wählen Sie das Land der Installation (S. 41)
		Zeitzone	Wählen Sie die Zeitzone, wenn die Uhr nicht eingestellt ist. ➔ "Die richtige Uhrzeit einstellen" (S.58)
		Menüsprache	Auswahl einer Sprache für Bildschirm-Menüs (S. 41)
		Audiosprache	Wählen Sie eine Standardsprache für Audio (S. 41)
		Untertitelsprache	Wählen Sie eine Standardsprache für Untertitel (S. 41)
		Teletextsprache	Wählen Sie eine Standardsprache für Teletext (S. 41)
		EPG-Sprache	Wählen Sie die Standardsprache für Programmname und Programminformation (S.41)
		PIN Code eingeben	PIN-Code ändern (S. 41)
		Favoriten	Aktivieren Sie Ihre Lieblingssender (S. 41)
		Altersfreigabe	Sendungen nach Alter des Betrachters begrenzen (S. 41)
	Einstellungen	Digitale Audioausgabe	Wenn ein Dolby-Digital-Signal empfangen wird, können Sie einstellen, dass das Signal am Anschluss DIGITAL AUDIO OUTPUT ausgegeben wird. (S. 43)
		Anzeigedauer	Anzeigedauer der Kanalinformationen auswählen (2 sec / 5 sec / 8 sec)
		Empfänger Upgrade	Aktualsieren Sie die Software des Empfängers, schald neuere Versionen verfügbar sind. (S. 43)
		Common Interface	Einstellen Zugangsberechtigungsmodul (S. 43)
		Antennenstrom	Stromversorgung für die Innenantenne (S. 43)
	Installation	Programme suchen	Kanäle speichern (S. 45)
		Signal überprüfen	Prüfen Sie das Empfangssignal (S. 45)
		Werkseinstellung	DTV-Einstellungen initialisieren (S. 45)

DEUTSCH

WICHTIGI

VORBEREITUNGEN

BENUTZUNG

EINSTELLUNGEN

PROBLEME?

Bei Eingabe des PIN-Codes

Beim Betrachten digitaler Kanäle oder beim Umschalten von DTV-Menüeinstellungen ist es eventuell nötig, einen PIN-Code einzugeben.

Sobald einmal ein PIN-Code eingegeben wurde, ist eine wiederholte Eingabe bis zum Ausschalten des Fernsehgerätes nicht mehr notwendig.

- Der voreingestellte PIN-Code ist "0000"; - Sie können Ihren eigenen PIN-Code eingeben. → "PIN-Code eingeben" (S. 41)

Erweiterte Bildeinstellungen

Das Fernsehgerät stellt sich standardmäßig selbst für das beste Bild ein.

DTV-Konfiguration

Verfügbar für die Auswahl von Lieblingskanälen (Favoriten), zum Ändern des PIN-Codes, zur Auswahl der Altersfreigabe usw.

Hinweis: Wenn nicht in der Standardsprache gesendet wird, sind Bildschirmanzeigen und Audioausgabe in dieser Sprache nicht verfügbar. In diesem Fall hängt die Sprache, die angezeigt oder gehört werden kann, von der Sendung ab. *1 Die Sprachen können sich je nach Landeseinstellung ändern (Die Abbildungen gelten für Deutschland). *2 Die Altersfreigabe kann sich je nach Landeseinstellung ändern (Die Abbildungen gelten für Deutschland).

Land

Menüsprache

Audiosprache

Untertitelsprache

Teletextsprache

EPG Sprache

PIN-Code ändern

PIN Code eingeben

Aktivieren Ihrer Lieblingskanäle (Favoriten)

Favorite

Einstellen der Altersbegrenzung Altersfreigabe

Wählen Sie das Land der Installation Deutschland Finnland Spanien

Auswahl einer Sprache für BildschirmMenüs Deutsch English Suomi Castellano Catala

Wählen Sie eine Standardsprache für Audio ¹ Deutsch Nur Deutsch Seinbehinderte

Wählen Sie eine Standardsprache für Untertitel ¹ Deutsch Nur Deutsch Für Hörbehincerte

Wählen Sie eine Standardsprache für Teletexf ¹ Deutsch Nur Deutsch

Wählen Sie die Standardsprache für Programmname und Programminformation ¹ Deutsch Nur Deutsch

Voreingestellt ist "0000". "Bei Eingabe des PIN-Codes" (S. 38) - Wenn Sie den Code vergessen haben, geben Sie "0081" ein.

③ Geben Sie zweimal einen neuen Code ein.

- Wenn Sie nicht "Ein" wählen können, speichern Sie die Kanäle zuerst unter "Favoriten" → "Favoriten" (S. 47)

Zeitzone: Wählen Sie die Zeitzone, wenn die Uhr nicht eingestellt ist → "Die richtige Uhrzeit einstellen" (S.58)

DTV-Einstellungen

Verfügbar zur Einstellung der Stromversorgung für die Antenne, und zur Aktualisierung der Tuner-Software usw.

Ausgabe des Dolby-Digital-Signals

Digitale Audioausgabe

Empfänger- Upgrade

Empfänger Upgrade

Zugangsberechtigungsmodul einstellen

Common Interface

Stromversorgung für die Innenantenne

Antennenstrom

PCM : Das lineare PCM-Signal wird

ausgegeben

- Bitte lesen Sie vor der Einstellung "Dolby Digital" Ausgang am Anschluss "DIGITAL AUDIO OUT" (S. 57).

Sie können die Software des Empfängers aktualisieren, sobald neuere Versionen verfügbar sind. Normalerweise auf "Auto" eingestellt.

Auln

:Automatisches Herunterladen und Installieren von Software-Aktualisierungen

- Dies erfolgt um Mitternacht bei abgeschaltetem Fernsehgerät

Dolby Digital : Das Dolby-Digital-Signal wird ausgegeben

● Nur wenn das Dolby-Digital-Signal empfangen wird

DIGITAL AUDIO OUT" (S. 57).

■ Wenn JVC oder die Sendeanstalt Sie über neue Software informiert, laden Sie diese wie folgt herunter.

①Wählen Sie "Manuell"

Geben Sie den PIN-Code ein, falls erforderlich.

③"Ja" auswählen

② Wählen Sie "Neue SW suchen"

- Wenn keine Aktualisierung erforderlich ist, wählen Sie "OK" zum Abschluss.

"Die Software wurde erfolgreich aktualisiert! Das Gerät startet nun neu!"

- Wenn das Fernsehgerät auf die neueste Tuner-Software aktualisiert wurde, erscheint die Meldung "Suche beendet. Keine neue Software gefunden." - Wählen Sie „Im Standby! In Bereitschaft anstelle von „Ja“, wenn Sie die Software automatisch aktualisieren lassen möchten, wenn das Fernsehgerät ausgeschaltet wird.

Um digitale Pay-TV-Kanäle zu betrachten, verwenden Sie das Menü des Zugangsberechtigungsmoduls. Diese Funktion lässt sich nur verwenden, wenn in Ihrer Region Pay-TV empfangen werden kann.

Kein CI-Modul

: Funktion ist

nicht verfügbar

- Wenn das Zugangsberechtigungsmodul usw. eingesetzt wurde, nachdem ein Vertrag mit einer Sendeanstalt abgeschlossen wurde, ist diese Funktion verfügbar. - "Pay-TV-Digitalkanäle betrachten" (S. 8)

① Drücken Sie "OK", um das Zugangsberechtigungsmodul anzuzeigen.

Der Inhalt dieses Menüs ist je nach Anbieter verschieden. → Näheres erfahren Sie bei Ihrem Sender.

Die im Menü angezeigte Sprache kann von der Einstellung "Sprache" am Fernsehgerät abweichen.

Aus

: Keine Stromversorgung

Ein

Stromversorgung

- Bitte lesen Sie vor der Einstellung "Stromversorgung für die Innenantenne" (S. 58).

Anzeigedauer: Wählen Sie die Anzeigedauer für die Kanalinformationen (2 Sek / 5 Sek / 8 Sek)

DTV-Installation

Hier können Sie digitale Kanäle speichern, die Signale digitaler Kanäle überprüfen und alle Einstellungen für die digitalen Kanäle initialisieren.

Einen neuen Sender eintragen Programme suchen Prüfen Sie das Empfangssignal Signal überprüfen DTV-Einstellungen initialisieren Werkseinstellung

① Einstellen der Einträge

Suche	Automatisch: Automatisch suchenManuell. Einen beslimmten Kanalbereich durchsuchenNetz: Sie können nur dade notwendigen Netzwerk(s) auswahlen und speichem.
Start-Kanal	Kanalbereich zum Durchsuchen auswählen (E5-E69) (bei"Manuell")
Stop-Kanal
Modus	Hinzufügen: Den gespeicherten Kanälen einen neuen Kanal hinzufügenNeu suchen: Alle Kanäle erneut speichern

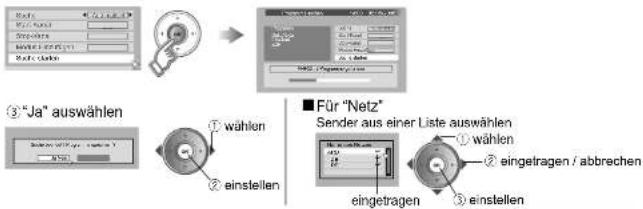

② "Suche starten" auswählen

Alle gespeicherten, digitalen Kanäle werden gelöscht, und die Einstellungen im DTV-Menü werden initialisiert. Digitale Kanäle werden neu gespeichert.

① PIN Code eingeben

Vorzingerstellung der Vorringer
1	3
4	5
7	6
8	8

Voreingestellt ist "0000". → "Bei Eingabe des PIN-Codes" (S. 38)

Digitale Kanäle bearbeiten

Bearbeiten Sie die gespeicherten Kanäle mit "Automatisch" unter "Anfangseinstellungen" (S. 12).

Analoge Kanäle bearbeiten

Bearbeiten Sie die Sender, die mit "Auto" unter "Anfangseinstellungen" eingetragen wurden (S. 13). Wenn Sie gerade die "Anfangsinstellungen" (S. 13) vorgenommen haben, weiter mit Umschalten auf analogen Empfang

Problemlösungen

■ Analoge Kanäle

Starkes Rauschen oder Schnee

• Ist das Fernsehgerät korrekt an die Antenne angeschlossen?
• Ist die Antenne oder das Antennenkabel beschädigt? → Wenden Sie sich an Ihren Händler

Muster, Streifen oder Rauschen

• Empfängt die Antenne Störsignale von Hochspannungsleitungen oder Funksendeanlagen? → Wenden Sie sich an Ihren Händler
• Stehen andere angeschlossene Geräte zu dicht am Fernsehgerät? → Vergrößern Sie den Abstand zwischen Antenne und möglicher Störquelle, bis keine Störstrahlung mehr auftritt

Geisterbilder

(Verdopplung von Bildern)

Empfangen Sie Störsignale durch Reflektion an Bergen oder anderen Gebäuden? → Justieren Sie die Empfangsrichtung Ihrer Antenne oder tauschen Sie sie gegen eine gerichtete Antenne höherer Qualität aus ■ Digitale Kanäle. → (S. 14)

Ich kann es nicht einschalten!

- Ist das Netzkabel korrekt an die Netzsteckdose angeschlossen?

Die Fernbedienung funktioniert nicht!

- Sind die Batterien leer? - Sind Sie weiter als 7 Meter vom Fernsehgerät entfernt? - Ist die Betriebsart "MODE (TV, VDR/DVR, DVD, HC)" auf "TV" (Fernsehen) eingestellt? - Beim Aufruf von Teletext erscheint die TV-Menüleiste nicht. - Je nach Stabilität des Signals kann beim Senderwechsel eine Zeitverzögerung eintreten.

Problem Maßnahm			Selle
Allgemein Bildschirm Bild Einstellungen	Nicht angezeigt(schwarzer Bildschirm)	Ist der analoge Empfang ebenfalls schlecht?Mit den Anweisungen unter "Starkes Rauschen oder Schnee" können Sie dieses Problem lösen.Digitale Kanäle werden nicht angezeigtWenn das TV-Gerät die digitalen Kanäle nicht findetEs kann Probleme mit der Antenne oder mit dem Pegel der Radiowellen geben, oder der Empfang in Ihrer Gegend ist schlecht. Wenden Sie sich bitte an Ihren Händler.	5114-
	Die Fernbedienung funktioniert nicht mehr	Ziehen Sie den Netzstecker des Fernsehgerätes und stecken Sie ihn nach einigen Minuten wieder ein.	-
	Das Bild eines digitalen Senders ist eingefroren	Halten Sie und "amTV-Gerät mindestens drei Sekunden lang gedrückt, um einen Neustart auszulösen.	-
	Einige Funktionen arbeiten nicht	Dies ist kein Fehler. Bestimmte Funktionen (mit dunklem Hintergrund) im Menü sind je nach Situation inaktiv.	-
	Bildformat ändert sich unbeabsichtigt	Drücken Sie um auf Ihre Einstellungen zurückzukehren.	30
	Das Computer-Bild ist nicht richtig ausgerichtet	Stellen Sie "PC Bildposition" ein.	25
	Schlechte Bildqualität	Unnaturliche Farben >>> Stellen Sie "Fabe" und "Helligkeit-1" ein. Prüfen Sie ihr "Empfangssystem".Rauschen >>> Stellen Sie folgende Funktionen ein.Bildmodus: StandardSuper DigiPure: MaxVerschwommenes Bild >>> Stellen Sie folgende Funktionen ein.Bildmodus: HellSuper DigiPure: Min	363936393639
	Bildverschlechterungen bei Benutzung eines externen Gerätes	Wenn Sie ein S-Video-Ausgabegerät angeschlossen haben, prüfen Sie die "S-IN"-Einstellung.Wenn das Bild im oberen Bereich verzerrt ist, prüfen Sie die Qualität des Videosignals.Wenn bei Signalingang z. B. von einem DVD-Player mit 625p-Signalausgang (Progressive Scanning) die Bewegungen unnatürlich erscheinen, ändern Sie die Ausgangseinstellung des externen Gerätes auf 625i (Interlace Scanning).	26--
	Schlechter Ton	Stellen Sie "Tiefen" und "Höhen" ein.Wenn Sie in "Stereo /10" ein schlechtes Programm empfangen, schalten Sie um auf "Mono".	3636
	Kein Ton von der Audio-Komponente	Audio-Signale, die von den Buchse EXT-5 empfangen werden, können nicht an den Ausgang "AUDIO OUT" gusendet werden.	-

DEUTSCH

WICHTIG

VORBEREITUNG

BENUTZUNG

EINSTELLUNGEN

PROBLEM?

Problemlösungen

(Fortsetzung)

"CH/CC"-Liste

Wenn Sie die Funktion EINFÜGEN (S. 49) verwenden, wählen Sie bitte aus dieser Tabelle die "CH/CC"-Nummer, die zur analogen TV-Kanalnummer gehört.

- Wenn die Ländereinstellung "FRANCE" ist, wählen Sie eine dreistellige CH/CC-Nummer.

CH	Chenical (Kredit) Service
CH 02/CH-2022	R2, R1
CH 03/CH-2033	S3, ITALY A, R2
CH 04/CH-2044	S4, ITALY B, R2
CH 05/CH-2055	S5, ITALY D, R3
CH 08/CH-2066	S6, ITALY E, R7
CH 07/CH-2077	S7, ITALY F, R9
CH 09/CH-2108	S8, R9
CH 08/CH-2099	R9, ITALY G
CH 13/CH-2130	L10, ITALY H, R10
CH 11/CH-2111	L11, ITALY H-1, R11
CH 12/CH-2122	L12, ITALY H-2, R12
CH 21/CH-2211	S21, R21
CH 22/CH-2222	L22, R22
CH 23/CH-2223	L23, R23
CH 24/CH-2224	L24, R24
CH 25/CH-2225	L25, R25
CH 28/CH-2226	L26, R26
CH 27/CH-2227	L27, R27
CH 28/CH-2228	L28, R28
CH 29/CH-2229	L29, R29
CH 30/CH-230	E30, R30
CH 31/CH-2311	L31, R31
CH 32/CH-2322	L32, R32
CH 33/CH-2333	L33, R33
CH 34/CH-2344	L34, R34
CH 35/CH-2356	L35, R35
CH 36/CH-236	E36, R36
CH 37/CH-237	E37, R37
CH 38/CH-238	E38, R38
CH 39/CH-239	E39, R39

CH	Channel Serial Series
CH40CH3240	R40, R40
CH41CH3241	R41, R41
CH42CH3242	R42, R42
CH43CH3243	R43, R43
CH44CH3244	R44, R44
CH45CH3245	R45, R45
CH46CH3245	R46, R46
CH47CH3247	R47, R47
CH48CH3248	R48, R48
CH49CH3249	R49, R49
CH50CH3250	R50, R50
CH51CH3251	R51, R51
CH52CH3252	R52, R52
CH53CH3253	R53, R53
CH54CH3254	R54, R54
CH55CH3255	R55, R55
CH56CH3256	R56, R56
CH57CH3257	R57, R57
CH58CH3258	R58, R58
CH59CH3259	R59, R59
CH60CH3260	R60, R60
CH61CH3261	R61, R61
CH62CH3262	R62, R62
CH63CH3263	R63, R63
CH64CH3264	R64, R64
CH65CH3265	R65, R65
CH66CH3266	R66, R66
CH67CH3267	R67, R67
CH68CH3268	R68, R68
CH69CH3269	R69, R69

QQ	Channel Key: Descrit
CG 01VCC 201	51
CG 02VCC 202	52
CG 03VCC 203	53
CG 04VCC 204	54
CG 05VCC 205	55
CG 06VCC 206	56
CG 07VCC 207	57
CG 08VCC 208	58
CG 09VCC 209	59
CG 10VCC 210	610
CG 11VCC 211	611
CG 12VCC 212	612
CG 13VCC 213	613
CG 14VCC 214	614
CG 15VCC 215	615
CG 16VCC 216	616
CG 17VCC 217	617
CG 18VCC 218	618
CG 19VCC 219	619
CG 20VCC 220	620
CG 21VCC 221	621
CG 22VCC 222	622
CG 23VCC 223	623
CG 24VCC 224	624
CG 25VCC 225	625
CG 26VCC 226	626
CG 27VCC 227	627
CG 28VCC 228	628
CG 29VCC 229	629
CG 30VCC 230	630

CH	Standard Model Test
CH 141 F41
CH 142 F42
CH 143 F43
CH 144 F44
CH 145 F45
CH 146 F46
CH 147 F47
CH 148 F48
CH 149 F49
CH 150 F50
CH 151 F51
CH 152 F52
CH 153 F53
CH 154 F54
CH 155 F55
CH 156 F56
CH 157 F57
CH 158 F58
CH 159 F59
CH 160 F60
CH 161 F61
CH 162 F62
CH 163 F63
CH 164 F64
CH 165 F65
CH 166 F66
CH 167 F67
CH 168 F68
CH 169 F69

CC 110 118-12

CC 111 124-132

CC 112 132-14

CC 113 149-15

CC 114 149-16

CC 115 156-16

CC 116 165-17

CC 123 229-239

CC 124 229-239

CC 125 238-24

CC 126 241-25

CC 127 252-26

CC 128 269-26

CC 129 269-27

CC 130 278-28

CC 131 281-29

CC 132 292-30

CC 133 309-30

CC 141 308-31

CC 142 311-31

CC 143 319-32

CC 144 327-33

CC 145 335-34

CC 146 343-35

CC 147 351-35

CC 148 359-36

CC 149 367-37

CC 150 375-38

CC 151 383-39

CC Frequencies (W-b)

CC 152 391-389

CC 153 366-407

CC 154 407-415

CC 155 416-422

CC 156 423-431

CC 157 431-439

CC 158 439-447

CC 159 447-456

CC 160 456-463

CC 161 463-469

Technische Informationen

Was ist "T-V LINK"?

'T-V LINK' ermöglicht den einfachen Informationsaustausch zwischen Fernsehgerät und angeschlossenem 'T-V LINK'-kompatiblem Gerät. Mit T-V LINK:

- Sie können die im Fernsehgerät programmierten, analogen Senderinformationen zum 'T-V LINK'-kompatiblen Gerät senden, so dass beide, Fernsehgerät und externes Gerät, die gleichen Sendereinstellungen haben. Wenn Sie ein externes Gerät anschließen, werden die Senderinformationen ins Gerät hochgeladen, so dass die Einstellungen sehr schnell fertig gestellt sind. Weitere Einzelheiten entnehmen Sie bitte dem Handbuch des externen Gerätes. - Mit der Funktion "DIREKTE AUFNAHME" können Sie ganz einfach das Fernsehprogramm, das Sie auf einem 'T-V LINK'-kompatiblen Gerät anschauen, aufnehmen. Weitere Einzelheiten entnehmen Sie bitte dem Handbuch des externen Gerätes. - Nach Einstellung des Aufnahme-Timers instruiert das TV-Gerät den Recorder über 'DIREKTE AUFNAHME', die Aufnahme zu starten und zu stoppen.

Was ist "ACI" (Automatic Channel Installation)?

Manche Kabelgesellschaften übertragen ein so genanntes ACI-Signal, das Informationen enthält, mit denen analoge Fernsehkanäle automatisch auf Ihrem Fernsehgerät eingetragen werden. Wenn ein ACI-Signal empfangen wird, erscheint im "Auto"-Anzeigefenster "ACI Start / ACI Weiter".

Anzeigbare PC-Signale

*Macintosh® Computer werden nicht unterstützt(Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, Inc.)	Auflösung	640 x 480 (VGA)	1024 x 768 (XGA)
	Verlikalfrequenz (Hz) 60.0	60.0
● Falls das Signal nicht erscheint, sorgen Sie dafür, dass die Verlikalfrequenz am PC auf *60Hz* eingestellt ist.

"DVI"-Geräte anschließen

Schließen Sie mit einem "DVI-HDMI"-Adapterkabel ein "DVI"-Gerät an "EXT-5 (HDMI)" an. Verbinden Sie den analogen Sound-Ausgang des DVI-Gerätes mit den Klemmen L und R in EXT-4. ● Stellen Sie "Audio" in der "HDMI Einstellungen" auf "Analog" oder "Auto" (S. 36)

Empfangbare Sendenormen (analoge Kanäle)

Je nach Land, das unter "Auto" gewählt wurde, ändern sich die empfangbaren Sendeformate. VEREINIGTES KÖNIGREICH: Nur PAL-I empfangbar. FRANKREICH: Sowohl SECAM-L. Zum Empfang von SECAM-L in anderen Ländern als Frankreich: 1) Ändern Sie unter "Auto" die Einstellung "Land" auf "France". 2) Drücken Sie die Taste "BACK", um zum Menü zurückzukehren, und geben Sie den Sender unter "Einfügen" oder "Manuell" ein.

Stromversorgung für die Innenantenne

Bei Einsatz der Innenantenne, die eine externe Stromversorgung benötigt, schalten Sie unter "Anfangseinstellungen" "Antennenstrom" auf "Ein" (S.11).

Das Fernsehgerät liefert 5 V Gleichspannung mit 50 mA (max.) von der Antennenbuchse durch das Kabel zur Antenne.

Eine Stromversorgung von Außen- oder Innenantennen, die keine externe Stromversorgung benötigen, kann Schäden an der Antenne verursachen. Wenn Sie nicht sicher sind, ob die Antenne externe Stromversorgung benötigt, wählen Sie "Aus".

Schließen Sie die Antenne direkt am Fernsehgerät an. Wenn sich zwischen Antenne und Fernsehgerät ein Aufnahmegerät befindet, kann keine Spannung zur Antenne geliefert werden.

Die Antennenspannung wird nur dann geliefert, wenn das Fernsehgerät eingeschaltet ist.

Zum Ändern der Einstellung, nachdem die "Anfangseinstellungen" abgeschlossen sind → "Antennenstrom" (S. 43)

Technische Informationen (Fortsetzung)

"Dolby-Digital-Ausgang" am Anschluss "DIGITAL AUDIO OUT"

Einige digitale Kanäle werden mit "Dolby Digital"-Signalen ausgestrahlt. In diesen Fällen können "Dolby Digital"-Signale am Anschluss "DIGITAL AUDIO OUT" ausgegeben werden. 1. Schließen Sie eine Audioanlage mit "Dolby Digital"-Decoder an. (S. 10) 2. Ändern Sie die Einstellung "Digital Audio Output" von "PCM" zu "Dolby Digital". (S. 43) - Beim Ändern der Einstellung kann für einige Sekunden die Meldung "Dolby Digital ausgewählt! Kein analoges Audio vorhanden," angezeigt werden. - Wenn auf einen Kanal umgeschaltet wird, der "Dolby Digital"-Signale sendet, kann für einige Sekunden die Meldung "Dolby Digital ausgewählt! Kein analoges Audio vorhanden." angezeigt werden. - Selbst wenn "Dolby Digital" eingestellt ist, werden "Linear PCM"-Signale von einem Sender ausgegeben, der keine "Dolby Digital"-Signale sendet. Stellen Sie die Audioanlage so ein, dass sie mit "Dolby Digital" und "Linear PCM" kompatibel ist. (Näheres entnehmen Sie bitte dem Handbuch der Audioanlage.) - Wenn Sie die Einstellung vorübergehend von "Dolby Digital" auf "PCM" umschalten möchten, ändern Sie dies im Menü "Audioauswahl" (S. 29). Ändern Sie die Einstellung "Digitale Audioausgabe" in folgenden Fällen auf "PCM": Wenn der Ton eines Kanals, der "Dolby Digital"-Signale sendet, auch dann nicht zu hören ist, wenn "Dolby Digital" eingestellt ist. - Wenn Sie über die Fernsehlautsprecher hören möchten. - Wenn Sie über eine Audioanlage hören möchten, die keinen "Dolby Digital"-Decoder besitzt. - Wenn Sie über eine Audioanlage hören möchten, die "Dolby Digital" nicht unterstützt. - Bei Aufnahme einer Sendung. ■Wenn eine Sprache mit "(Dolby)" ausgewählt ist und "(Dolby)" im Menü "Audioauswahl" angezeigt wird (S. 29), kann die Einstellung "Digitale Audioausgabe" vorübergehend von "PCM" zu "Dolby Digital" geändert werden. Es erscheint einige Sekunden lang eine Meldung, die empfiehlt, die Einstellung bei "Digitale Audioausgabe" auf "Dolby Digital" umzuschalten. ■ Wenn Sie ein "Dolby Digital"-Signal mit der Timer-Aufnahmefunktion (S. 27) aufnehmen möchten, ändern Sie die Einstellung "Timer-Aufnahme verwenden" von "PCM / Analog" auf "Dolby Digital". Wenn diese Einstellung jedoch auf "Dolby Digital" umgeschaltet wird, können Sie den analogen Ton nicht mit einem Aufnahmegerät aufnehmen, das am Anschluss EXT-2 angeschlossen ist. ■ "Dolby" und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Digitale Kanäle, die auf diesem Fernsehgerät nicht betrachtet werden können

Wenn ein Digitalsender neue Formate (wie z. B. DVB-H, MPEG4 usw.) oder MHP verwendet, kann er nicht betrachtet werden, obgleich der Kanalname zu lesen ist. Wenn der Kanal ausgewählt wird, erscheint kein Bild, und es ist kein Ton zu hören. - Sie können diese Kanäle mit der "Löschen"-Funktion unter "Programme bearbeiten" ⇒ "Digitale Kanäle bearbeiten" (S. 47) löschen.

Die richtige Uhrzeit einstellen

Die für digitale Kanäle angezeigte Uhrzeit basiert auf den Informationen des Senders und wird durch Berechnen der Zeitdifferenz zwischen Ihrer Zeitzone und Greenwich Mean Time (GMT) entsprechend der Einstellung "Land" im Menü "Konfiguration" ermittelt. ("Zeitzone" wird in "Auto" eingestellt)

Wenn es innerhalb desselben Landes eine Zeitdifferenz gibt oder die Informationen nicht richtig sind, zeigt auch die Uhr am Bildschirm nicht die korrekte Uhrzeit. Um dies zu berichtigen, ändern Sie die Einstellung für die "Zeitzone".

1. Menü "Konfiguration" anzeigen (S. 41) 2. "Zeitzone" wählen und OK drücken 3. Wählen Sie die/das Ihrem Wohnort am nächsten liegende Stadt/Land und drücken Sie OK 4. Taste MENU drücken

Auto unter "Zoom"

Wenn "Auto" unter Zoom ausgewählt ist, wird das vom Sender empfangene Seitenverhältnis verwendet.

Es wird das vom WSS (Wide Screen Identification Signal), Videosignal oder Steuersignal des externen Geräts empfangene Seitenverhältnis verwendet. Wenn keine Informationen zum Seitenverhältnis empfangen werden, wird die unter "4:3 Auto Zoom" getroffene Einstellung verwendet (S. 39). - Nicht verfügbar im PC-Modus.

Technische Daten

Hauptgerät Buchsen / Anschlüsse

Modell LT-37DR7BU/SU LT-32DR7BU/SU LT-26DR7BU/SU
Sendeformate CCIR I / B / G / D / K / L (Siehe "Technische Informationen", S. 56)
Empfangssysteme	Fernsehausstrahlung: PAL, SECAMExterner Eingang: PAL, SECAM, NTSC 3,58/4,43 MHz
Kanäle und Frequenzen	Digital: Finnland / Spanien E21-E69 (Frequenz: 474 MHz-858 MHz),Deutschland E5-E12 / E21-E69 (Frequenz: 177,5 MHz-858 MHz)Analog:E2-E12 / E21-E69, F2-F10 / F21-F69, IR A-IR J, ITALY A-H / H+1 / H+2, R1-R12 / R21-R89, S1-S41, X / Y / Z / Z+1 / Z+2,Französische Kabelkanäle (Frequenz: 116-172 MHz / 220-469 MHz)
Ton-Multiplexsysteme NICAM ( / B / G / D / K / L), A2 (B / G / D / K)
Videotextsysteme	Digital: EBU TEXTAnalog: FLOF (Fastext), TOP, WST (World Standard System).
Stromversorgung AC 220 V - 240 V, 50 Hz
Audioausgang (Nennausgangsleistung) 10 W + 10 W
Laufsprecher	(16 cm x 4 cm) oval x 2	(15 cm x 5,5 cm) oval x 2	(12 cm x 5 cm) oval x 2
Leistungsaufnahme [Bereitschaft]	162 W[0,5 W]	136 W[0,6 W]	113 W[0,6 W]
Bildschirmgröße(sichtbarer Bereich, diagonal gemessen)	94 cm	80 cm	66 cm
Abmessungen (B x H x T: mm)[ohne Standfuß]	919 x 649,4 x 311[919 x 603,7 x 128]	800 x 591 x 244[800 x 545 x 137,8]	672 x 512 x 244[672 x 471 x 137,7]
Gewicht[ohne Standfuß]	22 kg[19,1 kg]	16,8 kg[14,9 kg]	14,3 kg[12,4 kg]
Zubehör	(Siehe "Zubehör prüfen", S. 6)

Ein Zugangsberechtigungsmodul für die Betrachtung digitaler Pay-TV-Kanäle kann installiert werden (S. B) Die Innenantenne kann mit Gleichspannung versorgt werden (S. 56)

Buchsenbezeichnung Buchsentyp Signaltyp (IN)				Signaltyp (OUT)	Hinweise
Eingangs-/Ausgangskommen	EXT-1	Euroanschluss x 1(SCART-Anschluss)	Composite-Video, S-Video, analoges RGB, AUDIO L/R	TV out
	EXT-2	Euroanschluss x 1(SCART-Anschluss)	Composite-Video, S-Video, analoges RGB, AUDIO L/R	Dubbing Out(S-VIDEO Ausgang nur für digitae Kanäle verfügbar)	‘T-VLINK’-kompetibel
Eingangsbuchsen	EXT-3	RCA-Buchsen x 3S-VIDEO-Eingang x1	Composite Video, S-VideoAUDIO L/R
	EXT-4 RCA-Buchsen x 5		Analogkomponenten(576i (625i)/ 480i (525i),Progressiv: 576p (625p)/ 480p (525p),HD: 1080i (1125i), 720p (750p))AUDIO L/R
	EXT-5 (HDMI)	HDMI-Eingang x 1	HDMI (576i (625i)/ 480i (525i)/576p (625p)/ 480p (525p), 1080i(1125i), 720p (750p))
	PC INPUT D-SUB (15-polig) x 1 Analoges PC-Signal (S. 56)
Ausgangsbuchsen	AUDIO OUT RCA-Buchsen x 2 Audio L/R
	DIGITALAUDIO OUT	OPTICAL-Buchse x1		Digital Audio(48 kHz, 16-Bit lineares PCM /Dolby Digital)
	Kopfhörer	Stereo-Klinienbuchse x 1(3,5 mm Durchmesser)		Kopfhörerausgang

Wir behalten uns vor, Ausführung und technische Daten ohne Ankündigung zu ändern.
