K-521-B - Hi-Fi-System KENWOOD - Kostenlose Bedienungsanleitung

Produkttyp	Hi-Fi-System
Marke	Kenwood
Modell	K-521-B
Abmessungen (Hauptgerät)	200 mm × 95 mm × 299 mm
Gewicht (Hauptgerät)	2,3 kg
Abmessungen (Lautsprecher)	140 mm × 237 mm × 236 mm pro Stück
Gewicht (Lautsprecher)	3,4 kg pro Stück
Stromversorgung	AC 230 V, 50 Hz
Leistungsaufnahme	35 W
Standby-Leistung	≤ 1 W
Ausgangsleistung (Stereo)	2 × 40 W RMS (1 kHz, 10 % THD, 4 Ω)
Frequenzbereich	1 Hz – 24 kHz
Tuner	UKW (87,5 – 108 MHz), MW (531 – 1602 kHz)
CD-Player	CD, CD-R/RW, MP3/WMA
USB-Anschluss	USB 2.0 (Full Speed), FAT16/32, max. 500 mA
iPod-Dock	Kompatibel mit iPod (mit Dock-Adapter)

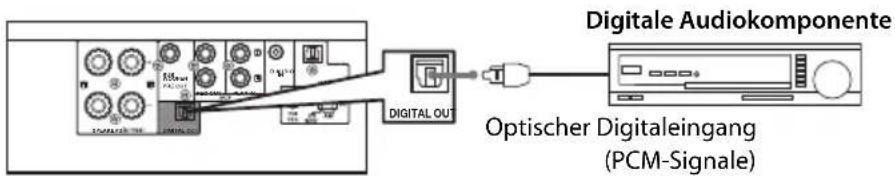

Digitaleingang	Optisch (PCM, 32 – 96 kHz)
Zubehör	Fernbedienung, MW-Schleifenantenne, UKW-Zimmerantenne, Lautsprecherkabel
Reinigung	Nur mit trockenem Tuch; keine Flüssigkeiten oder Reinigungssprays
Sicherheitshinweise	Gerät vor Regen und Feuchtigkeit schützen; keine Abdeckungen entfernen; Wartung nur durch Fachpersonal
Entsorgung	Elektro- und Elektronik-Altgeräte getrennt sammeln (EU-Richtlinie)

Häufig gestellte Fragen - K-521-B KENWOOD

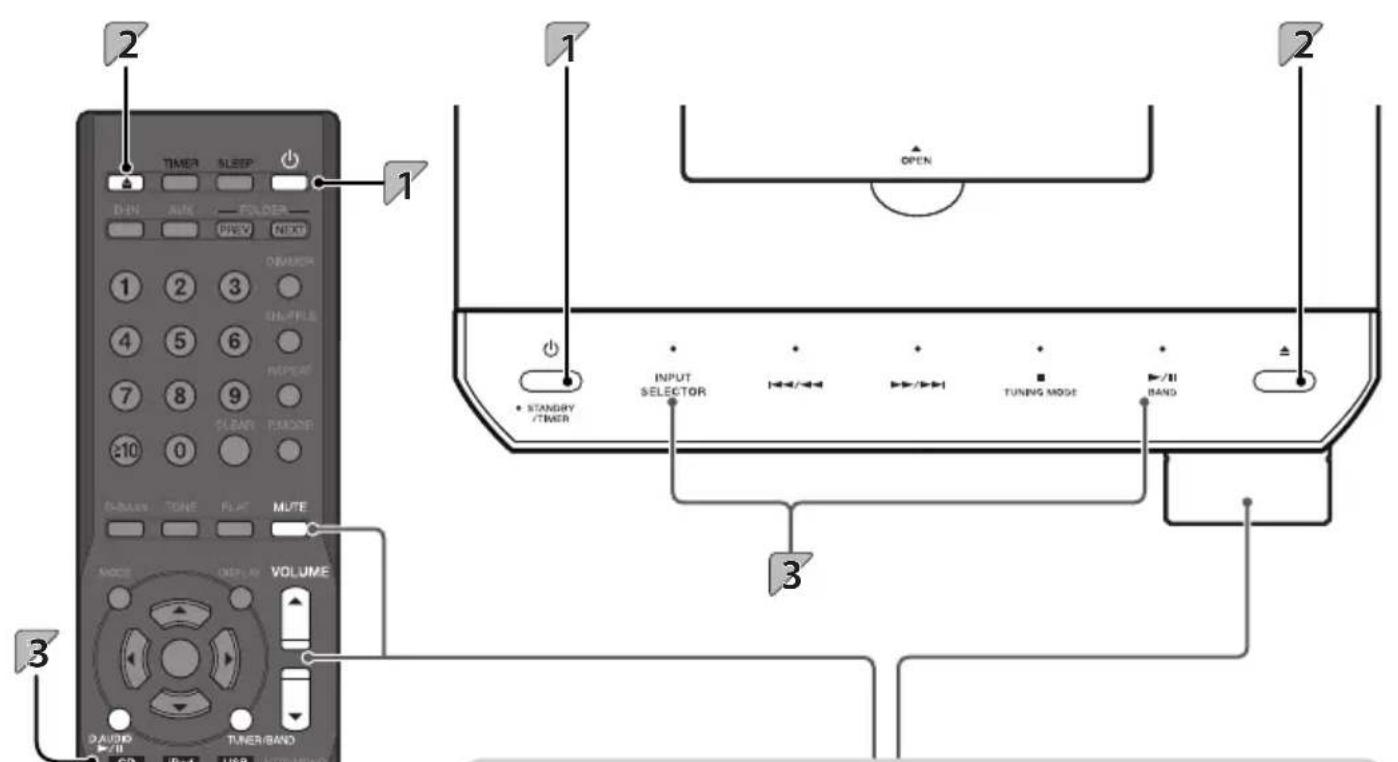

Wie schalte ich das System ein?

Drücken Sie die [+]-Taste auf der Fernbedienung oder die Standby/Timer-Taste am Hauptgerät. Das System wechselt aus dem Standby-Modus in den Betriebszustand.

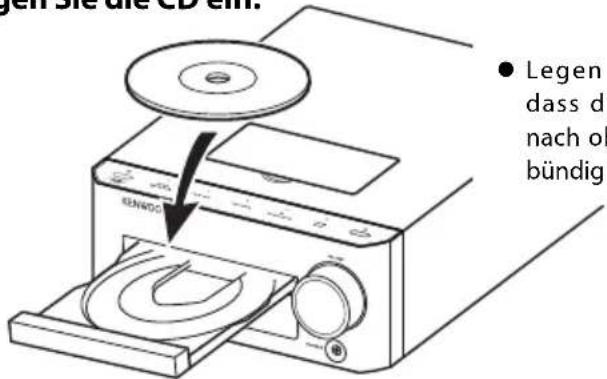

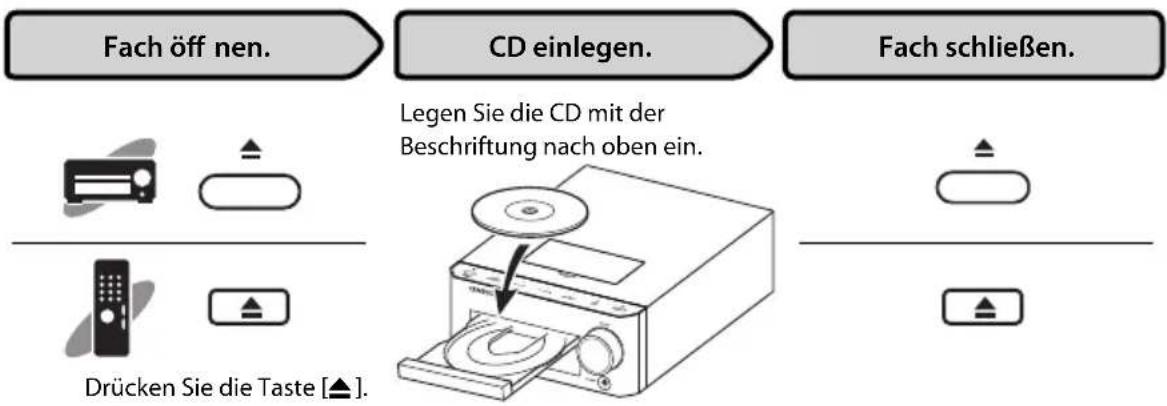

Wie lege ich eine CD ein?

Drücken Sie die [▲]-Taste, um das CD-Fach zu öffnen. Legen Sie die CD mit der beschrifteten Seite nach oben ein und schließen Sie das Fach durch erneutes Drücken der [▲]-Taste. Das System liest die CD ein und startet die Wiedergabe nach Drücken von [CD▶/II].

Wie stelle ich Radiosender ein?

Drücken Sie die [TUNER/BAND]-Taste, um zwischen UKW und MW umzuschalten. Verwenden Sie die [TUNING]-Tasten zur manuellen Sendersuche oder die [AUTO/MONO]-Taste für die automatische Sendersuche. Gespeicherte Sender können mit den [P.CALL]-Tasten oder den Zifferntasten aufgerufen werden.

Wie schließe ich einen iPod an?

Öffnen Sie die Abdeckung des Hauptgeräts und setzen Sie den mitgelieferten Dock-Adapter ein. Stecken Sie den iPod gerade auf den Dock-Anschluss. Drücken Sie dann [iPod▶/III], um die Wiedergabe zu starten. Der iPod wird während des Anschlusses aufgeladen.

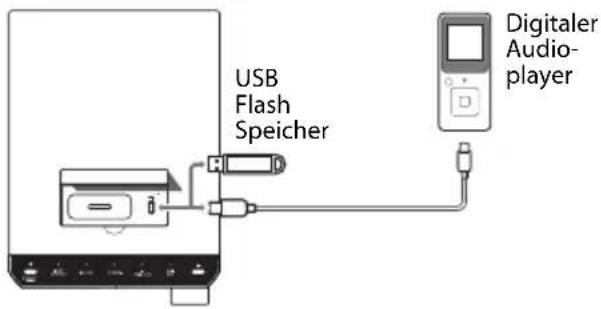

Wie schließe ich ein USB-Gerät an?

Öffnen Sie die Abdeckung des Hauptgeräts und schließen Sie das USB-Gerät an den [USB]-Anschluss an. Drücken Sie [USB▶/III], um die Wiedergabe zu starten. Unterstützt werden USB-Sticks und digitale Audioplayer der Massenspeicherklasse mit MP3, WMA und AAC-Dateien.

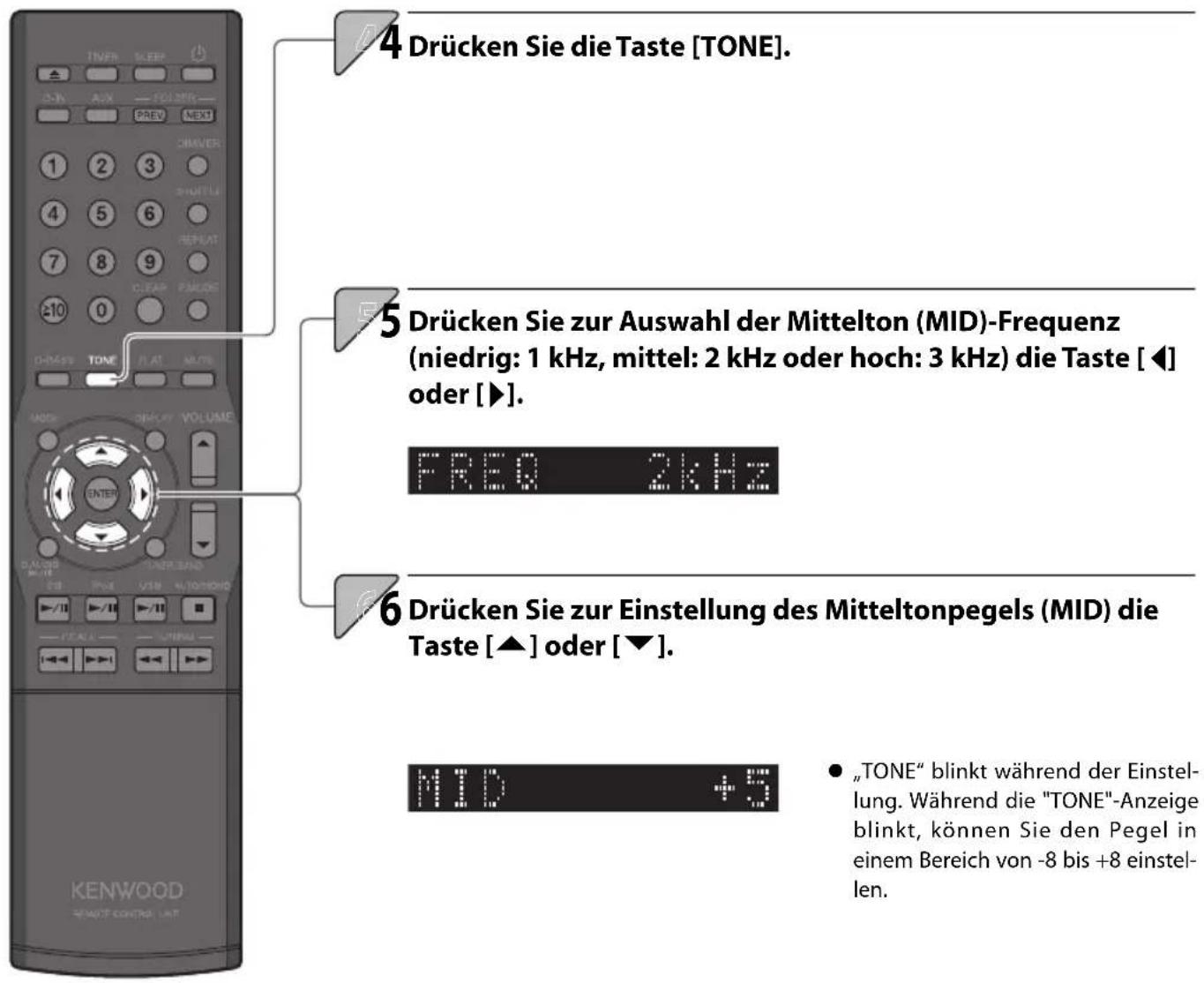

Wie stelle ich die Klangqualität ein?

Drücken Sie die [TONE]-Taste, um die Klangregelung (BASS, MID, TREBLE) einzustellen. Mit der [D-BASS]-Funktion können Sie den Super-Bass anpassen. Für eine akustische Raumkorrektur nutzen Sie die CONEQ-Einstellungen im Menü.

Was bedeutet die Fehlermeldung 'NO DISC'?

Die Meldung erscheint, wenn keine CD eingelegt ist. Legen Sie eine CD ein, oder überprüfen Sie, ob die CD richtig eingelegt ist. Falls eine CD eingelegt ist, könnte diese verschmutzt oder beschädigt sein.

Wie reinige ich das Gerät und die CDs?

Verwenden Sie zur Reinigung des Gehäuses und der Bedienoberfläche ein weiches, trockenes Tuch. Keine Flüssigkeiten oder Reinigungssprays benutzen. CDs reinigen Sie vorsichtig mit einem weichen Tuch von der Mitte nach außen. Verwenden Sie keine chemischen Reinigungsmittel.

Wie setze ich den Mikrocomputer zurück?

Ziehen Sie das Netzkabel aus der Steckdose. Halten Sie die [+]-Taste am Hauptgerät gedrückt, während Sie das Netzkabel wieder einstecken. Das Display zeigt den Reset-Vorgang an. Nach dem Reset wechselt das Gerät in den Standby-Modus. Alle gespeicherten Einstellungen werden gelöscht.

Wie entsorge ich das Gerät umweltgerecht?

Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass das Gerät nicht im Hausmüll entsorgt werden darf. Geben Sie es an einer Annahmestelle für Elektro- und Elektronik-Altgeräte ab. Batterien bitte separat entsorgen.

BEDIENUNGSANLEITUNG K-521-B KENWOOD

Konformitätserklärung in Bezug auf die EMC-Vorschrift 2004/108/EC

Hersteller:

Kenwood Corporation

2967-3 Ishikawa-machi, Hachioji-shi, Tokyo, 192-8525 Japan

EU-Vertreter:

Kenwood Electronics Europe BV

Amsterdamseweg 37, 1422 AC UITHOORN, Niederlande

	DAS GLEICHSEITIGE DREIECK MIT BLITZ- UND PFEILSYMBOL DIENT ZUR WARNUNG DES BENUTZERS VOR NICHT ISOLIERTER „GEFÄHRLICHER SPANNUNG“ INNERHALB DES GEHÄUSES, DIE STARK GENUG SEIN KANN, UM PERSONEN DURCH STROMSCHLAG ZU GEFÄHRDEN.
	DAS GLEICHSEITIGE DREIECK MIT AUSRUFEZEICHEN SOLL DEN BENUTZER AUF WICHTIGE BETRIEBS- UND WARTUNGSANWEISUNGEN IM MITGELIEFERTEM BENUTZERHANDBUCH AUFMERKSAM MACHEN.

Vor Einschalten der Spannungsversorgung

Achtung: Lesen Sie diese Seite aufmerksam durch, um den sicheren Betrieb des Gerätes zu gewährleisten.

Geräte sind für einen Betrieb wie folgt vorgesehen.

Europa ...... Nur AC 230 V

Sicherheitshinweise

WARNUNG : GERÄT VOR REGEN UND FEUCHTIGKEIT SCHÜTZEN, UM SELBSTENTZÜNDUNG ODER STROMSCHLAG ZU VERMEIDEN.

ACHTUNG

STROMSCHLAGGEFAHR

NICHT ÖFFNEN

ACHTUNG: ABDECKUNG ODER RÜCKSEITE NICHT ENTFERNEN, UM STROM-SCHLAGGEFAHR ZU VERMEIDEN. IM GERÄTEINNEREN BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER ZU WARTEN SIND. ÜBERLASSEN SIE WARTUNGSARBEITENDEM QUALIFIZIERTEN WARTUNGSPERSONAL.

Kennzeichnung von Produkten, die einen Laser enthalten

Dieses Produkt ist als ein Gerät der Klasse 1 gekennzeichnet. Das bedeutet, dass von diesem Gerät keine gefährliche Strahlung ausgeht.

Position: Rückseite

WICHTIGE SICHERHEITSINSTRUKTIONEN

Achtung: Lesen Sie diese Seite aufmerksam durch, um den sicheren Betrieb des Gerätes zu gewährleisten.

Hinweise aufmerksam lesen!

- Befolgen Sie alle Sicherheits- und Bedienungsanweisungen, wenn Sie dieses Produkt in Betrieb nehmen.

Hinweise sorgfältig aufbewahren!

- Sie sollten die Sicherheits- und Bedienungsanweisungen für spätere Nachschlagzwecke aufbewahren.

Alle Warnhinweise beachten!

– Sie sollten alle an dem Produkt angegebenen und in der Bedienungsanleitung aufgeführten Warnungen strikt befolgen.

Alle Anweisungen befolgen!

– Bitte befolgen Sie alle aufgeführten Instruktionen für die Bedienung und die Verwendung.

1. Nur mit einem trockenen Tuch säubern!

- Ziehen Sie den Netzstecker dieses Gerätes von der Netzdose ab, bevor Sie dieses Produkt reinigen. Verwenden Sie niemals fl üssige Reinigungsmittel oder Reinigungssprays. Verwenden Sie nur ein angefeuchtetes Tuch für das Reinigen.

2. Zubehör

- Verwenden Sie nur das vom Hersteller angegebene Zubehör.

3. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser

- Das Gerät darf niemals Wassertropfen oder Wasserspritzern ausgesetzt werden – wie sie zum Beispiel in der Nähe einer Badewanne, eines Waschbeckens, einer Küchenspüle, einer Waschmaschine, in einem feuchten Kellerraum oder in der Nähe eines Schwimmbeckens usw. auftreten. Stellen Sie niemals mit Flüssigkeiten gefüllte Behälter, wie z. B. Blumenvasen, auf das Gerät.

4. Zubehör

- Verwenden Sie nur den Wagen, Fuß, das Stativ oder den Tisch, der vom Hersteller für dieses Gerät zugelassen oder mit dem Gerät verkauft wird. Bei Verwendung eines Wagens: seien Sie beim Bewegens des Wagens vorsichtig, damit der Wagen mit dem Gerät nicht umkippen und jemanden verletzen kann.

5. Belüftung

– Die Schlitze und Öff nungen im Gehäuse dienen der Belüftung des Geräts, um den zuverlässigen Betrieb des Geräts sicherzustellen und um das Gerät vor Überhitzung und einer möglichen Selbstentzündung zu schützen. Blockieren Sie die Lüftungsöff nungen nicht. Installieren Sie das Gerät nach Angaben des Herstellers. Blockieren Sie niemals die Belüftungsöff nungen, indem Sie das Gerät auf einem Bett, Sofa, Teppich oder einer ähnlich weichen Unterlage abstellen. Dieses Gerät sollte nicht in ein Bücherregal oder Einbauschrank eingebaut werden, wenn nicht für ausreichende Belüftung gesorgt ist, wie es in der Einbauanleitung des Herstellers beschrieben ist.

6. Spannungsversorgung

– Dieses Gerät darf nur an die Netzspannung angeschlossen werden, die an dem Gerät angegeben ist. Wenn Sie sich über die Art der Spannungsversorgung in Ihrer Wohnung nicht sicher sind, wenden Sie sich an Ihren Fachhändler oder an das örtliche Energieversorgungsunternehmen

WICHTIGE SICHERHEITSINSTRUKTIONEN

7. ACHTUNG – Verpolungssicherheit

– Setzen Sie auf keinen Fall die Sicherheitsfunktion des verpolungssicheren oder geerdeten Steckers außer Kraft. Ein verpolungssicherer Stecker hat zwei unterschiedlich breite Stifte. Ein geerdeter Stecker hat außer den beiden Stiften einen dritten Erdungsstift. Der breitere Stift bzw. der Erdungsstift dienen Ihrer Sicherheit. Falls der mitgelieferte Stecker nicht passt, lassen Sie die Steckdose von einem Elektrofachbetrieb austauschen.

8. Netzkabel

– Sorgen Sie dafür, dass man weder über das Netzkabel stolpern kann, noch dass es in unmittelbarer Nähe einer Steckdose, darunter auch Zusatzsteckdosen, abgeklemmt wird. Auch am Austritt aus dem Gerät darf das Netzkabel auf keinen Fall gequetscht werden.

9. Gewitter

– Das Gerät bei Gewittern und wenn es längere Zeit nicht verwendet wird vom Netz trennen.

10. Überlastung

- Überlasten Sie niemals Netzsteckdosen, Verlängerungskabel oder Mehrfachsteckdosen, weil sonst die Gefahr von Feuer oder elektrischen Schlägen besteht.

11. Eindringen von Fremdmaterial und Flüssigkeit

– Achten Sie darauf, dass niemals Fremdmaterial oder Flüssigkeit durch die Belüftungsöff nungen in dieses Gerät eindringt, da es anderenfalls zu Kontakt mit unter hoher Spannung stehenden Bauteilen bzw. zu einem Kurzschluss mit dem sich daraus ergebenden Brand oder elektrischen Schlag kommen kann. Verschütten Sie niemals Flüssigkeiten jeglicher Art auf dieses Gerät.

12. Wartung

– Versuchen Sie niemals selbst, die Wartung dieses Gerätes auszuführen, da durch die Öff nungen oder durch das Entfernen von Abdeckungen unter Spannung stehende Teile freigelegt werden können, deren Berührung eine Gefahrenquelle darstellt. Überlassen Sie alle Wartungsarbeiten dem qualifi zierten Kundendienstpersonal.

13. Beschädigungen, die Reparatur erfordern

– Wartungs- und Reparaturarbeiten nur von einem qualifi zierten Kundendienst ausführen lassen. Eine Wartung/Reparatur ist erforderlich, wenn das Gerät beschädigt wurde (z. B. das Netzkabel oder der Stecker), wenn Flüssigkeit in das Gerät gelaufen ist, wenn Gegenstände in das Gerät eingedrungen sind, wenn das Gerät Regen oder Nässe ausgesetzt war, wenn es nicht mehr einwandfrei funktioniert oder heruntergefallen ist.

14. Ersatzteile

- Wenn Ersatzteile benötigt werden, überzeugen Sie sich, dass der Kundendiensttechniker Ersatzteile verwendet, die vom Hersteller vorgeschrieben sind oder die gleichen Eigenschaften wie die Originalteile aufweisen. Nicht zugelassene Ersatzteile können zu Feuer, elektrischen Schlägen oder anderen Unfällen führen.

15. Sicherheitsprüfung

- Bitten Sie den Kundendiensttechniker nach der Beendigung von Wartungs- oder Reparaturarbeiten an diesem Gerät um die Durchführung einer Sicherheitsprüfung, um festzustellen, ob sich das Gerät im einwandfreien Betriebszustand befindet.

16. Wand- oder Deckenmontage

– Dieses Gerät darf nur gemäß Empfehlung des Herstellers an einer Wand oder an der Decke angebracht werden.

17. Wärme

- Installieren Sie das Gerät nicht in der Nähe von heißen Oberfl ächen wie z. B. Heizkörpern, Heizlüftern, Öfen oder anderen Geräten (einschließlich Verstärkern), die heiß werden können. Stellen Sie niemals Objekte mit offenen Flammen, wie Kerzen oder Laternen, auf oder in die Nähe des Gerätes.

18. Stromleitungen

– Eine Außenantenne sollte nicht in der Nähe von Starkstromleitungen oder anderen elektrischen Leitungen bzw. an Stellen, wo es auf derartige elektrische Leitungen fallen kann, installiert werden. Beim Installieren einer Außenantenne muss mit größter Sorgfalt darauf geachtet werden, nicht versehentlich elektrische Leitungen zu berühren, weil dies lebensgefährlich ist.

Anmerkungen:

Pos. 7 wird nicht benötigt, Ausnahme: geerdete oder verpolungssichere Ausrüstung.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten und Batterien (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für solche Geräte)

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall behandelt werden darf, sondern an einer

Annahmestelle für das Recycling von elektrischen und elektronischen Geräten und batterien abgegeben werden muss. Durch Ihren Beitrag zur korrekten Entsorgung dieses Produktes schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Unsachgemässe oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrer Gemeinde oder den kommunalen Entsorgungsbetrieben.

Achtung: Das Zeichen "Pb" unter dem Symbol fur Batterien zeigt an, dass diese Batterie Blei enthalt.

Verschiedene Aufnahmeformate Disk-Wiedergabe

Neben Musik-CDs kann das System auch Disks wiedergeben, die Audiodateiaufnahmen (MP3/WMA) enthalten.

Hochwertige Sound-Wiedergabe von iPod-Musik iPod-Wiedergabefunktion

Mit diesem System empfängt der Verstärker digitale Signale von iPod-Musik als Eingang. Dies ermöglicht die Wiedergabe von hochwertigem Sound und minimiert die Beeinträchtigung der Soundqualität.

Unterstützung für USB-Anschluss, analogen und digitalen Eingang Externer Eingang

Das System unterstützt die Wiedergabe von USB Flash-Speicher- oder USB (Mass Storage Class)-kompatiblen digitalen Audioplayern. Neben Analogeingängen für Kassettendecks bietet der K-521 auch einen Digitaleingang mit Samplingraten-Konverter für Digital-Tuner usw.

Wählen Sie Ihre bevorzugte Audioqualität Digitalsignalprozessor-Funktion

Dazu gehört unter anderem „TONE“, eine Funktion zur Auswahl detaillierter Audiocharakteristiken für Tief-, Mittel- und Hochtonbereiche sowie „D-BASS“ zur Einstellung der Super-Bass-Funktionen.

Vor der Verwendung des Systems

Lesen Sie diese Sicherheitshinweise sorgfältig durch.

⚠ Sicherheitshinweise ...... 2

Zubehör 8

Anschließen des Systems 10

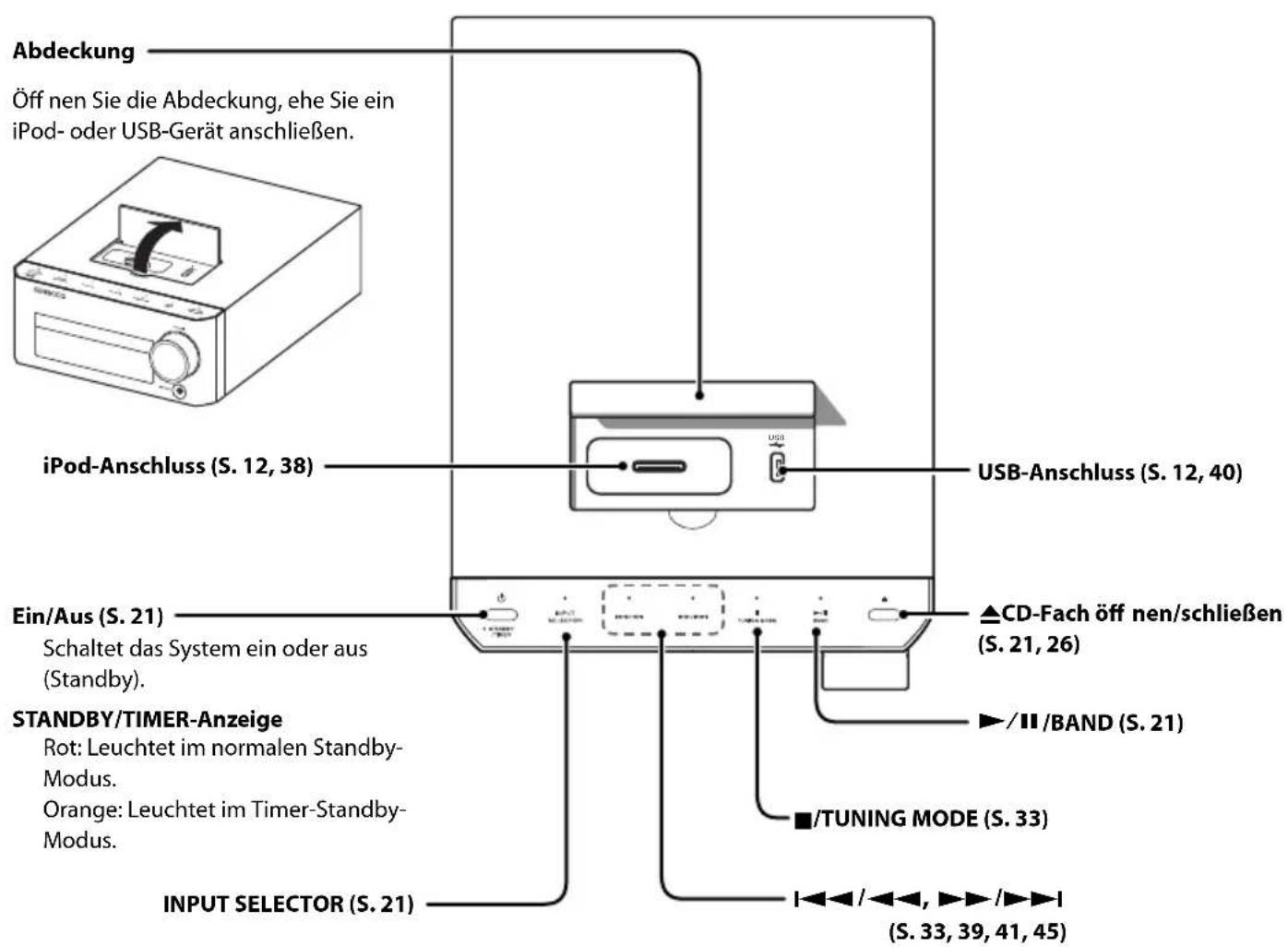

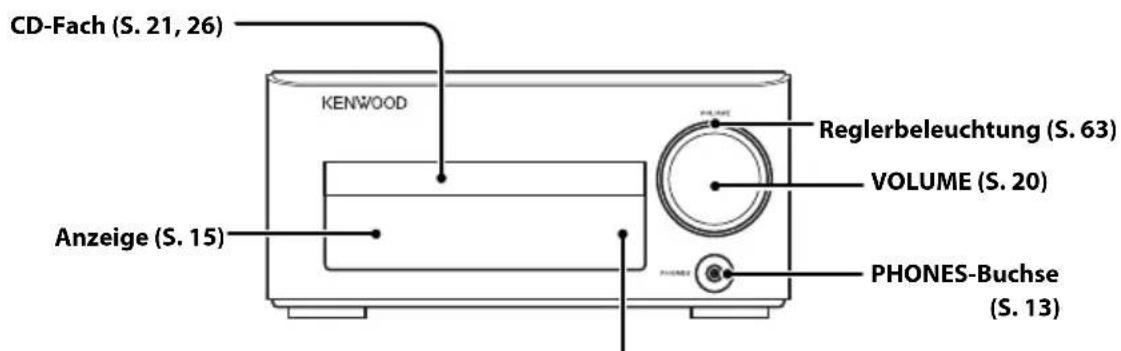

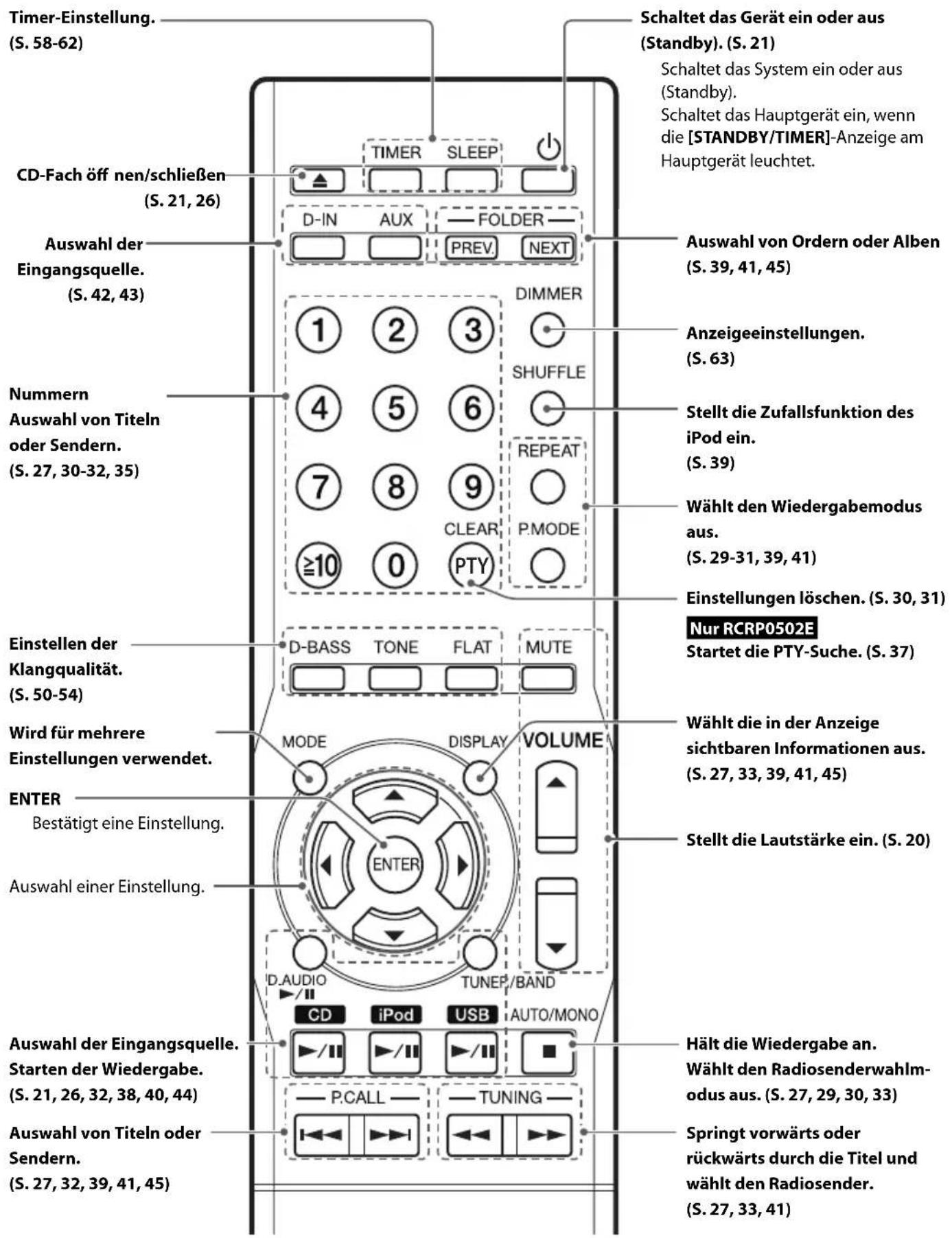

Komponentennamen und -funktionen ... 14

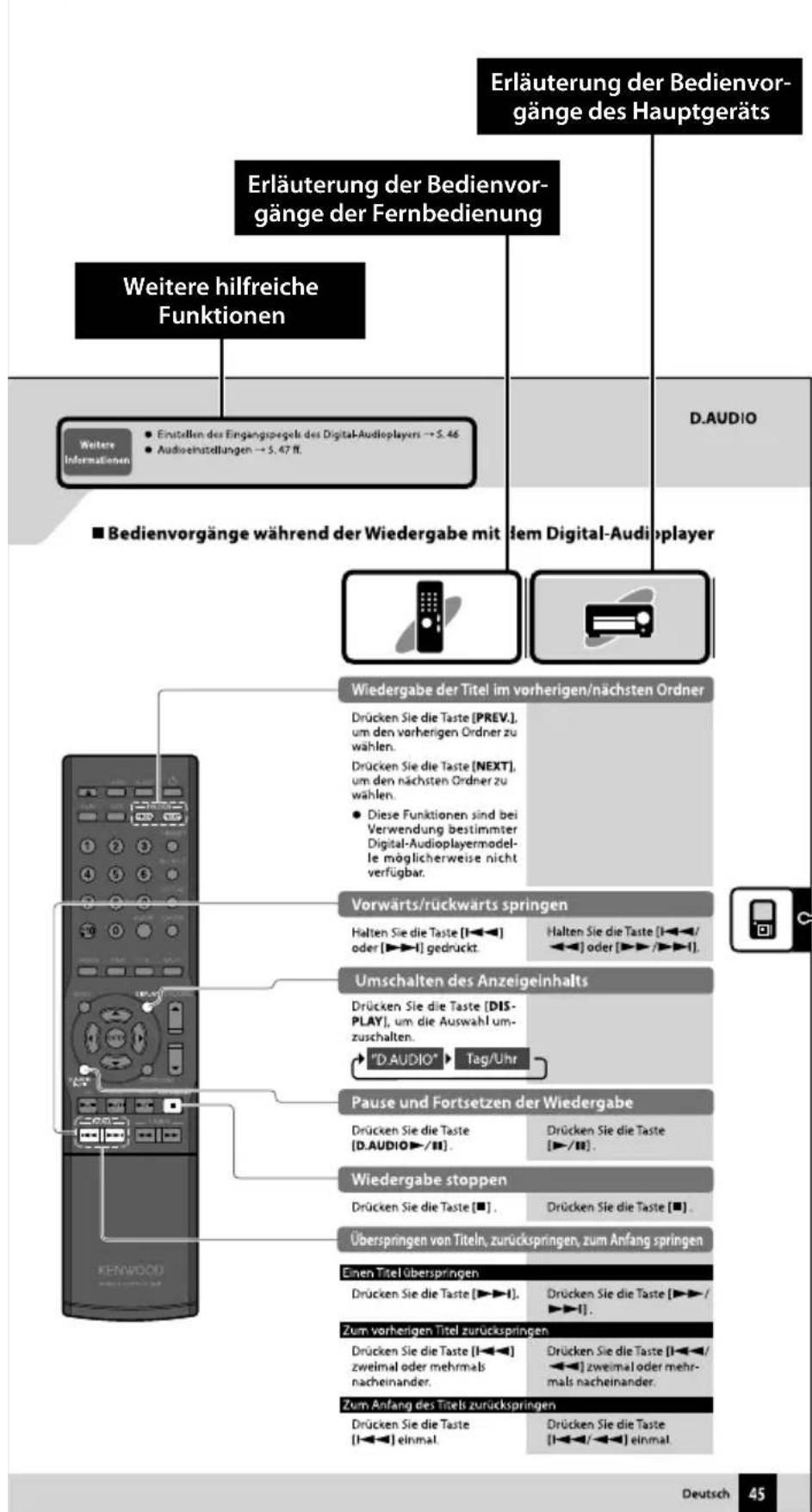

Hinweise zur Verwendung dieses

Handbuchs 18

Grundfunktionen 20

Wichtige Informationen 22

Verfahren nach Eingangsquelle ▶ S. 25

Dieses Kapitel erläutert den Anschluss des Systems und die Verwendung der unterschiedlichen Signalquellen.

• CD
• Empfang von Radiosendungen
- iPod

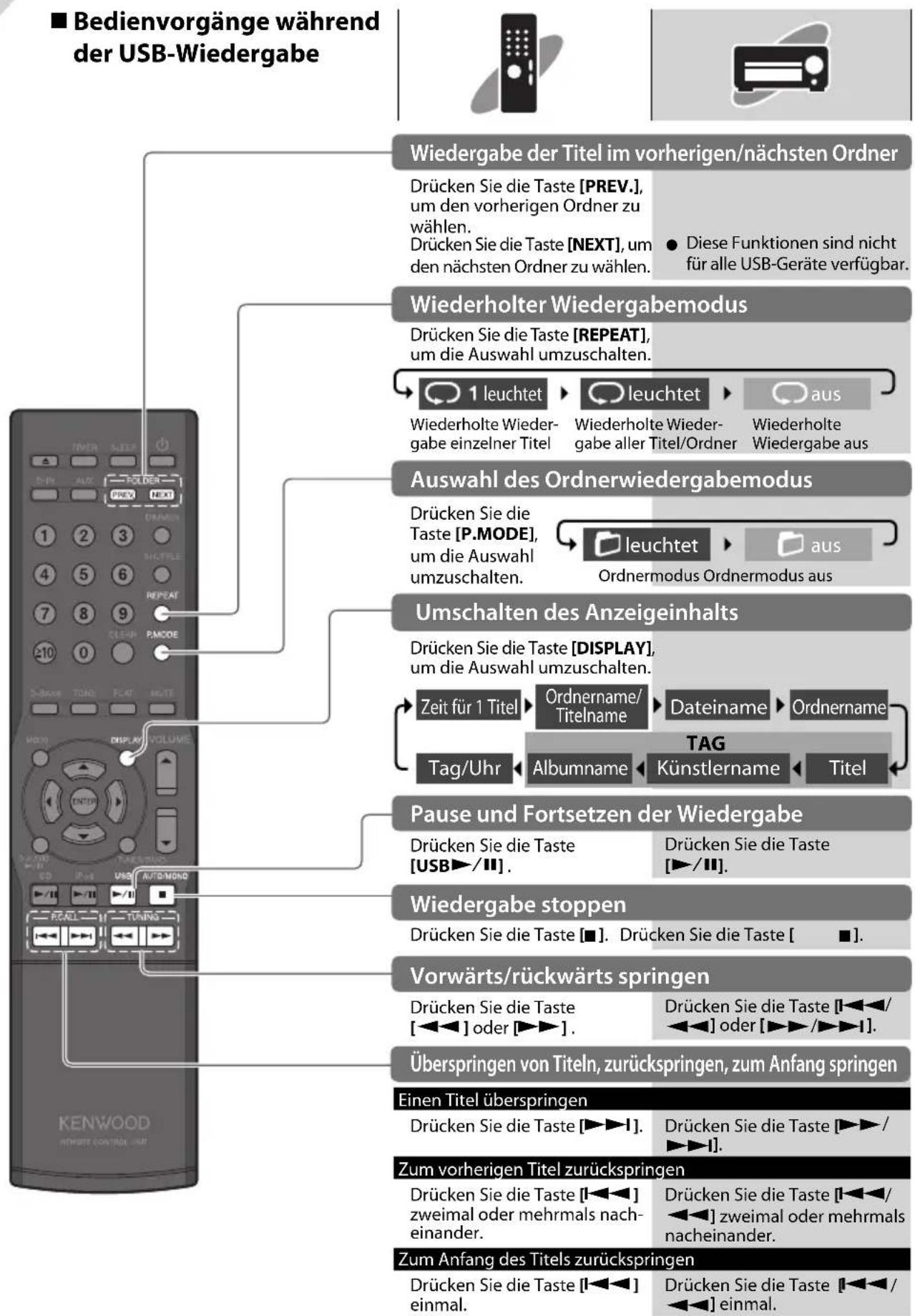

• USB
- Externe Komponenten

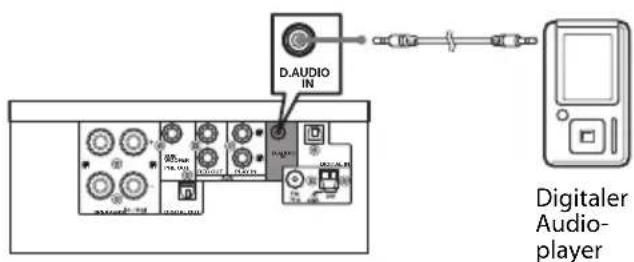

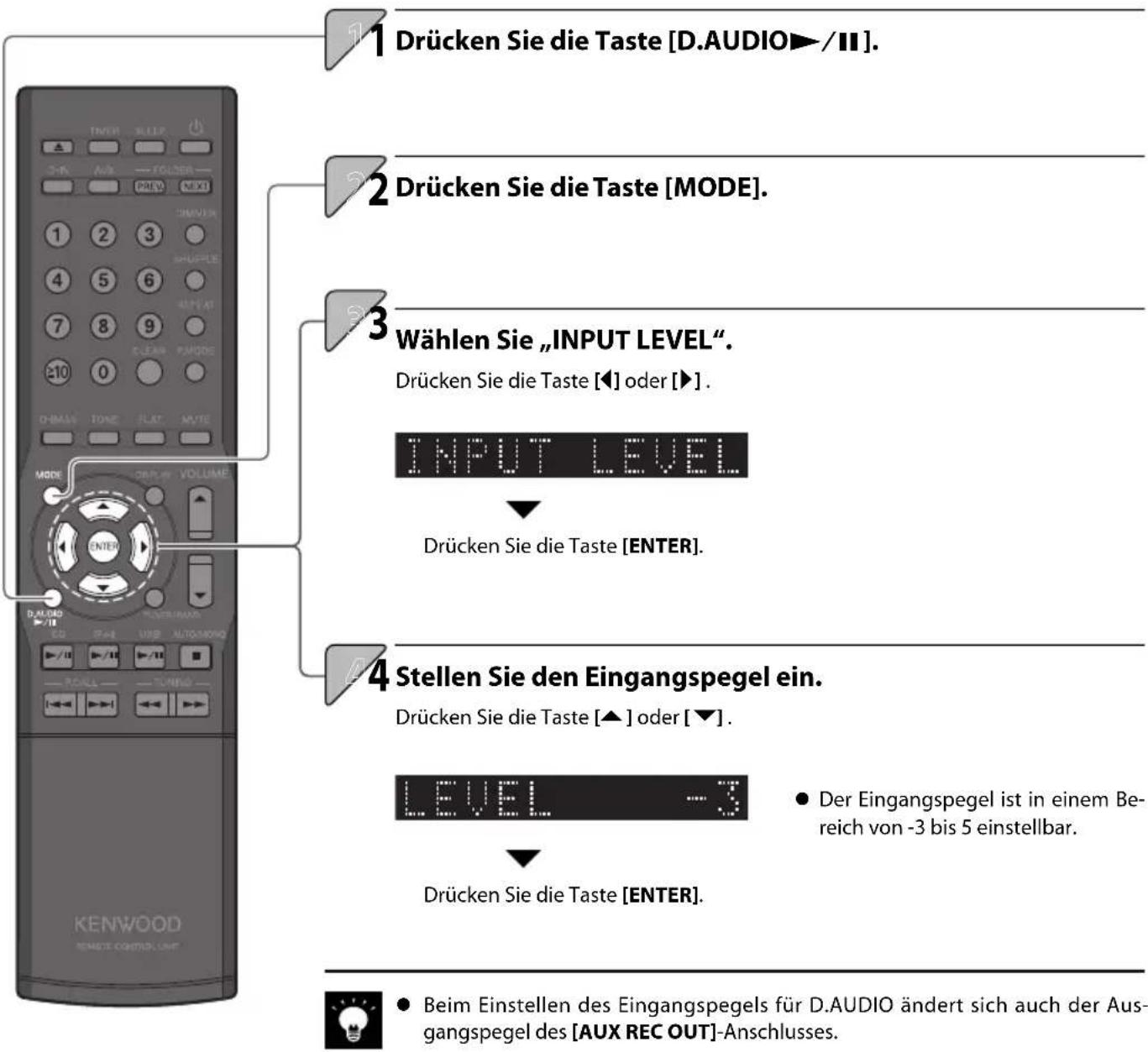

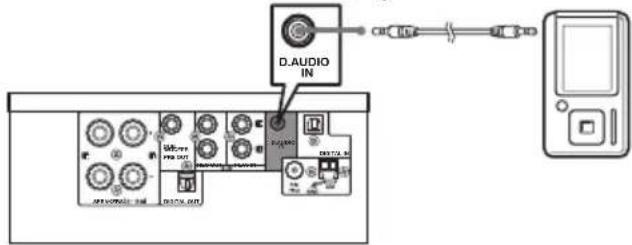

• D.AUDIO

Dieses Kapitel erläutert das Anpassen des Systems an Ihre Audiopräferenzen.

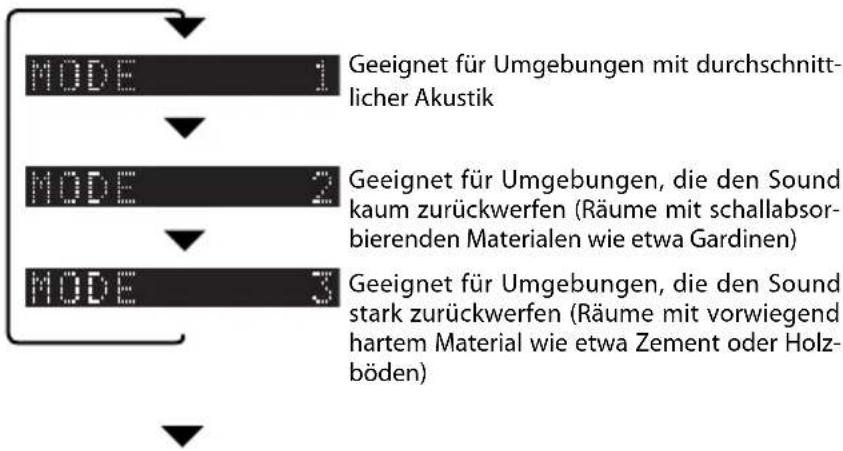

• CONEQ (Akustischer Equalizer)
• Supreme EX
• Digitalsignalprozessor-Funktion

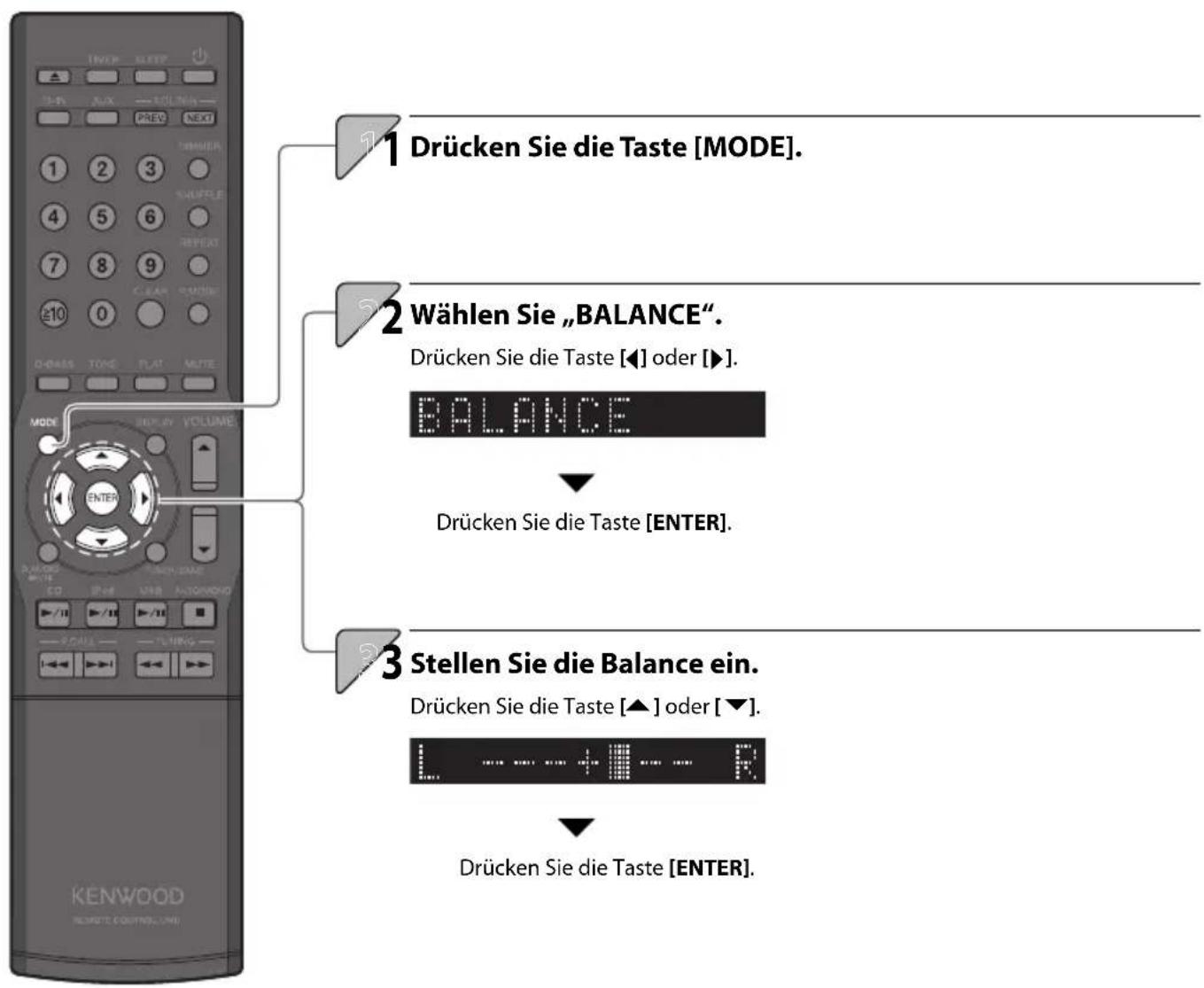

• BALANCE

Komponenteneinstellungen ▶ S. 57

Dieses Kapitel erläutert die Auswahl der Einstellungen für das System.

• Timer-Einstellung

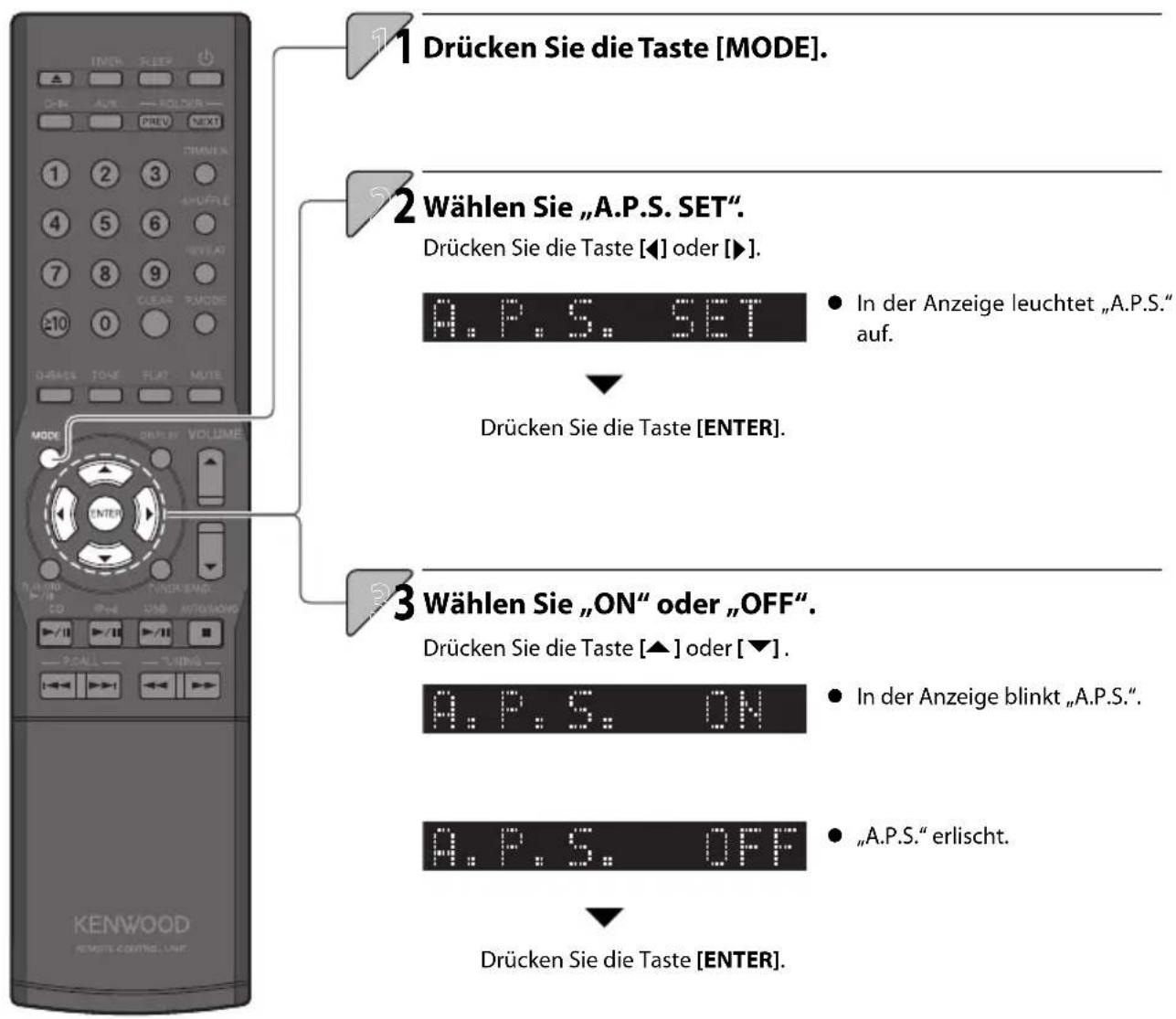

• Auto Power Save

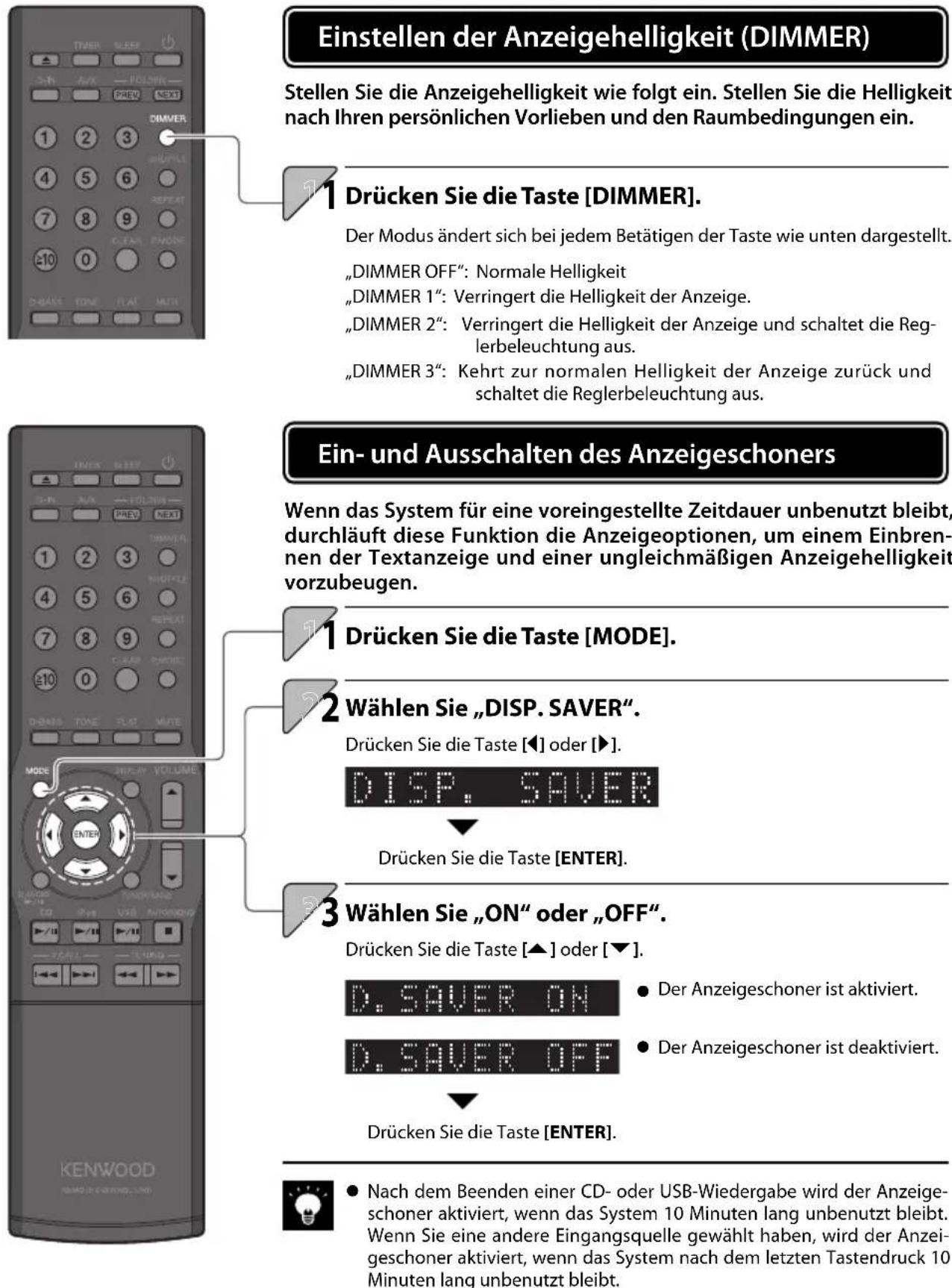

• Einstellung der Anzeige

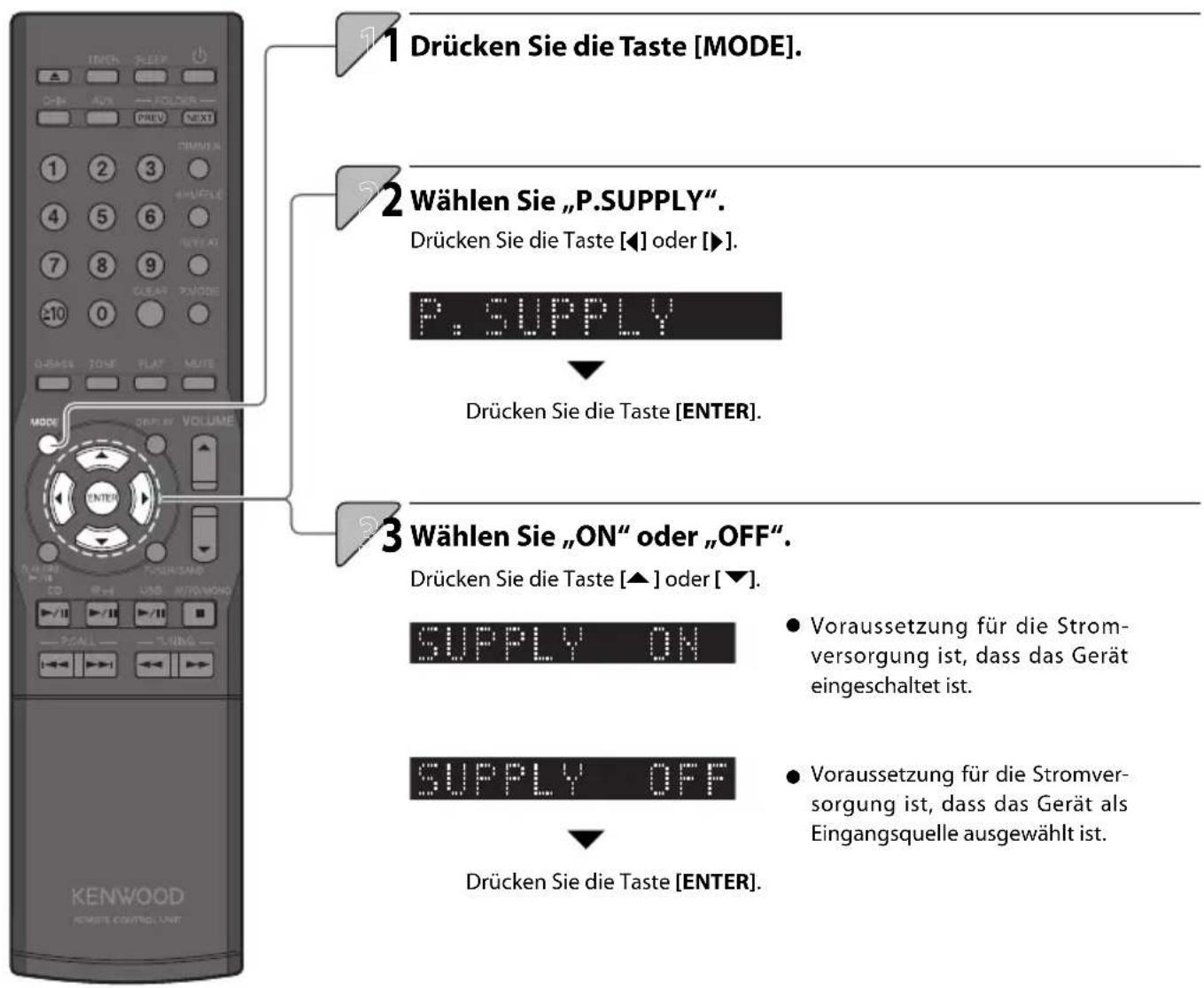

• Einstellung der Stromversorgung

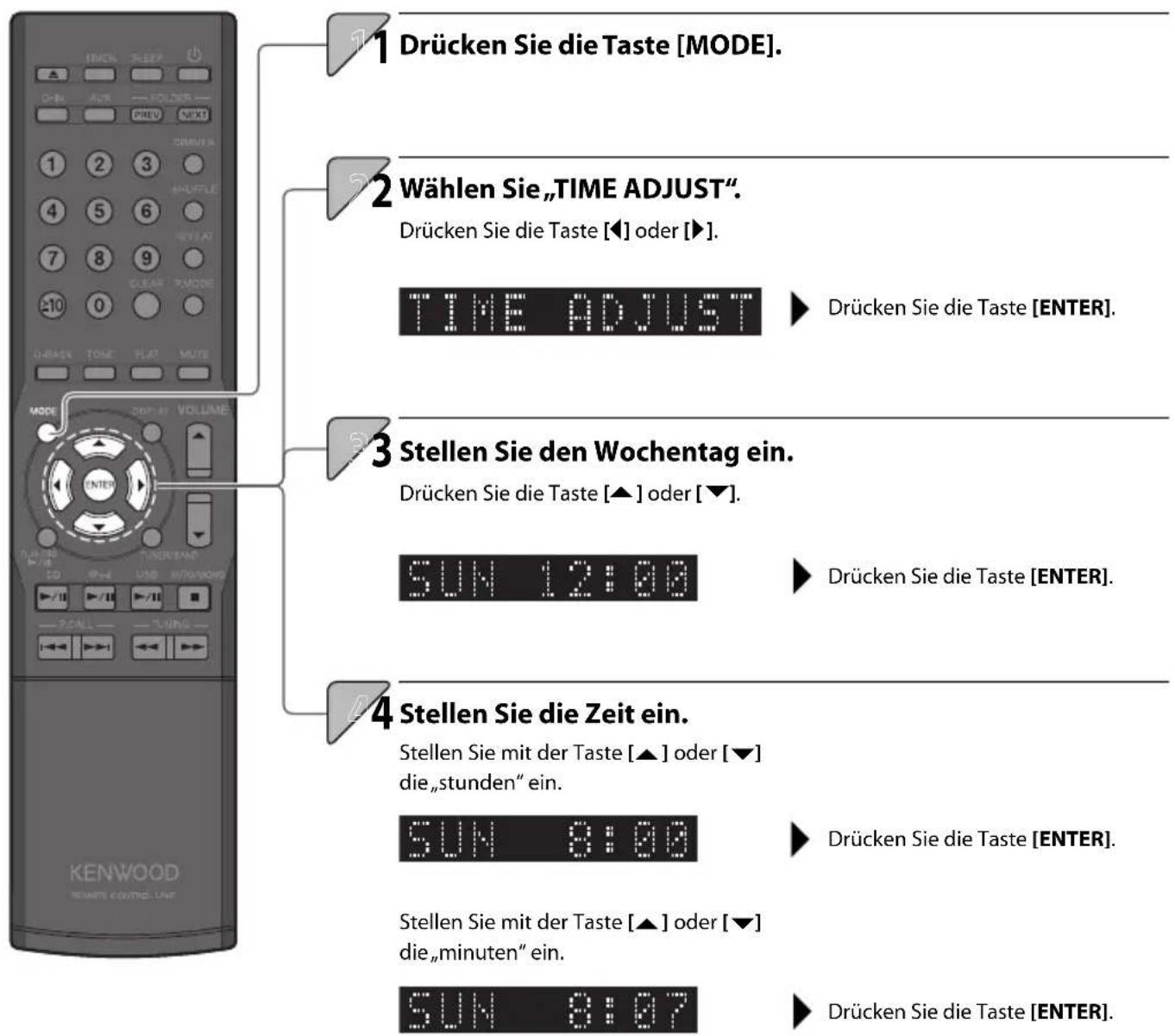

• Einstellung der Systemuhr

Gerätepfl ege

S. 67

Dieses Kapitel erläutert die Aufbewahrung und Pfl ege Ihres Systems für Ihre langjährige Unterhaltung.

• Meldungen
  • Glossar der verwendeten Begriff e
• Fehlerbehebung
  • Pflege und Aufbewahrung
• Technische Daten

Stellen Sie sicher, dass sämtliche Zubehörteile in der Verpackung vorhanden sind.

MW-Schleifenantenne (1) UKW-Zimmerantenne (1)

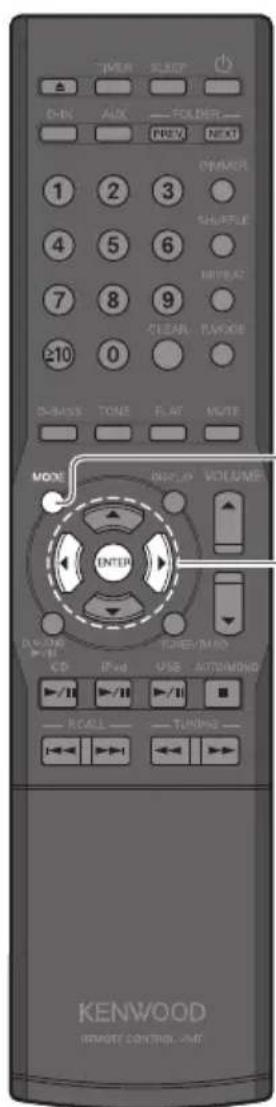

Fernbedienung (1) Batterien für die

Fernbedienung (R03: 2)

(Europa, Australien; RC-RP0502E) (USA; RC-RP0502)

Lautsprecherkabel (2 m: 2)

Falls ein Zubehörteil fehlt oder falls das Gerät beschädigt ist oder nicht in Betrieb genommen werden kann, benachrichtigen Sie bitte sofort den Händler, bei dem Sie das Gerät erworben haben. Falls das Gerät direkt an Sie ausgeliefert wurde, benachrichtigen Sie in einem solchen Fall bitte sofort den Versandhandel, bei dem Sie das Gerät erworben haben. Kenwood empfiehlt die Aufbewahrung der Originalverpackung und des zugehörigen Verpackungsmaterials für den Fall, dass das Gerät künftig transportiert oder versandt werden soll. Bewahren Sie diese Bedienungsanleitung für ein künftiges Nachschlagen griff bereit auf.

Systeminstallation

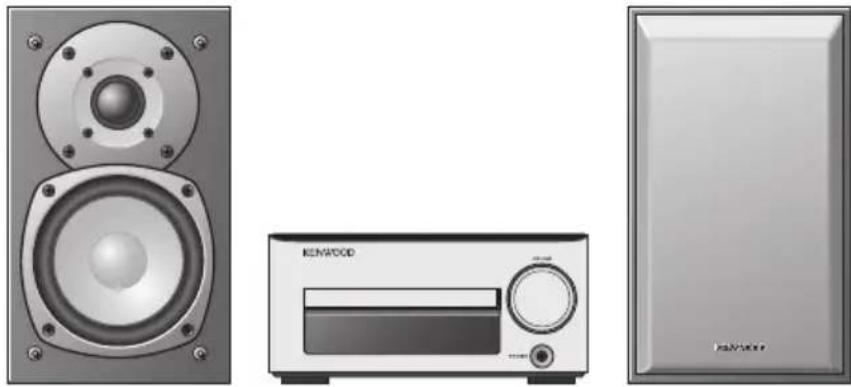

Hinweise zum Installieren des Systems

• Installieren Sie das System stets auf einer ebenen, stabilen Stellfläche. Vergewissern Sie sich bei der Installation des Systems auf einem Regal, Ständer usw. von dessen ausreichenden Tragfähigkeit.
• Die Lautsprechermagnete können Farbstörungen von TV- und PC-Bildschirmen verursachen. Stellen Sie die Lautsprecher nicht zu nahe an einem Fernseher oder PC auf.

Linker Lautsprecher Rechter LautsprecherHauptgerät

ACHTUNG

Beachten Sie bei der Installation des Systems bitte die folgenden Vorsichtshinweise. Eine unzureichende Ableitung der entstehenden Wärme kann zu einem Ansteigen der System-Innentemperatur führen, was eine Fehlfunktion oder einen Brand zur Folge haben kann.

• Stellen Sie keinerlei Gegenstände auf dem System oder in dessen Nähe ab, die die Ableitung der Wärme behindern könnten.
• Stellen Sie das System nicht auf den Kopf und legen Sie es nicht auf die Seite.
• Decken Sie das System nicht mit einem Tuch ab und stellen Sie es nicht auf einen Teppich oder eine Decke.
• Stellen Sie das System nicht an einem engen Platz auf, wo die Belüftung behindert ist.
• Lassen Sie um das Gehäuse des Hauptgeräts herum jeweils den unten aufgeführten Abstand:

Geräteoberseite: 50 cm oder mehr

Geräterückseite: 10 cm oder mehr

Geräteseite: 10 cm oder mehr

Installieren Sie das System so, dass leicht auf die Wandsteckdose zugegriffen werden kann, und trennen Sie das Netzkabel bitte sofort von der Wandsteckdose ab, falls irgendwelche Probleme auftreten.

Beachten Sie, dass die Stromversorgung des Systems nicht einfach durch die Einstellung des Netzschalters auf OFF ausgeschaltet wird.

Um die Stromversorgung vollständig auszuschalten, muss das Netzkabel abgetrennt werden.

Erreichen des besten akustischen Eff ekts

Der Klang ändert sich je nach der Platzierung der Lautsprecher. Beachten Sie zum Erreichen der besten Klangqualität die folgenden Hinweise:

• Achten Sie darauf, dass die Umgebung des linken und rechten Lautsprechers möglichst identisch ist. Stellen Sie den linken und rechten Lautsprecher von der Wand entfernt auf und hängen Sie dicke Vorhänge an den Fenstern auf, um Echos und Halleff ekte zu minimieren.
• Stellen Sie den linken und rechten Lautsprecher möglichst weit voneinander entfernt auf.
• Platzieren Sie die Lautsprecher so, dass sie sich bei der Verwendung des Systems in Höhe Ihrer Ohren befinden.

Anschließen des Systems

Hauptanschlüsse

Vergewissern Sie sich, dass alle Kabel sicher angeschlossen sind. Lose oder unvollständig angeschlossene Kabel können Störgeräusche oder einen vollständigen Tonausfall verursachen.

Vorsicht beim Anschließen

Schließen Sie das Wechselstromkabel erst an eine Wandsteckdose an, nachdem alle anderen Anschlüsse erfolgt sind.

Schalten Sie vor dem Abtrennen jeglicher Kabel oder Leitungen stets das System aus und ziehen Sie das Stromkabel von der Wandsteckdose ab.

UKW-Zimmerantenne

① Schließen Sie die Antenne an [FM75Ω] an.
② Suchen Sie den Ort, an dem der beste Empfang erreicht wird.
③ Fixieren Sie die Antenne.

Weisen Sie direkt an die Stelle und in die Richtung, wo der Empfang optimal ist.

Wechselstromkabel

● Schließen Sie den Stecker fest an einer Wechselstromwandsteckdose an.

Zur Wechselstrom- Wandsteckdose

Rechter Laut- sprecher

Vorsichtshinweis für die Installation der Außenantenne

In den Schlitz drücken.

Weitere Informationen unter „Anschließen anderer Zubehörteile (im Handel erhältliche Geräte)“ auf S.12-13.

Die Lautsprecher werden nicht in linken oder rechten Lautsprecher unterschieden.

Linker Lautsprecher

Da die Installation der Antenne bestimmte Fähigkeiten und Fachkenntnisse erfordert, sollten Sie sich vor der Installation zuerst bei Ihrem Fachhändler beraten lassen. Die Antenne sollte in einem gewissen Abstand von Stromleitungen installiert werden. Wenn die Antenne umfällt, besteht bei Berührung einer Stromleitung Stromschlaggefahr.

Mikrocomputer- funktionsstörungen

Führen Sie ein Reset des Mikrocomputers durch, falls das System ordnungsgemäß angeschlossen ist und dennoch nicht normal arbeitet oder Fehlermeldungen anzeigt. (S. 71)

Anschließen der MW-Schleifenantenne

Die mit dem System gelieferte Antenne ist für die Verwendung in Innenräumen vorgesehen. Stellen Sie sie so weit wie möglich vom Hauptgerät, Ihrem Fernseher, den Lautsprecherkabeln und dem Stromkabel entfernt auf und richten Sie sie für den besten Empfang aus.

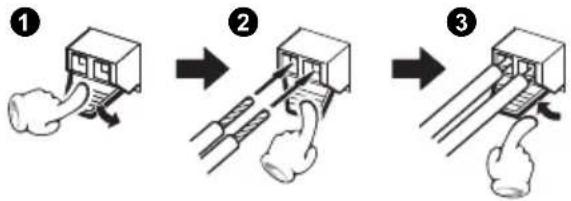

- Anschließen des Antennenkabels

Schließen Sie das MW-Antennenkabel am [AM] und [mGND]-Anschluss an wie rechts abgebildet.

Anschließen der UKW-Zimmerantenne

Bei der mit dem System gelieferten Antenne handelt es sich um eine einfache Zimmerantenne. Für einen stabilen Signalempfang wird die Verwendung einer Außenantenne (im Handel erhältlich) empfohlen. Ziehen Sie zum Anschluss einer Außenantenne zunächst die Zimmerantenne ab.

Anschließen der Lautsprecher

Hinweise zum Anschließen der Lautsprecherkabel

Achten Sie stets darauf, das positive (+) und negative (−) Ende der Lautsprecherkabel nicht kurzuschließen (bringen Sie das positive und negative Kabel nicht in Kontakt). Das versehentliche Umkehren der positiven und negativen Pole resultiert in einem unnatürlichen Klangbild und einer inkorrekten räumlichen Wiedergabe.

● Vorbereiten der Lautsprecherkabelenden

Drehen Sie die Kunststoff hülle am Kabelende beim Abziehen.

- Anschließen der Lautsprecherkabel am Hauptgerät

- Anschließen der Lautsprecherkabel am Lautsprecher


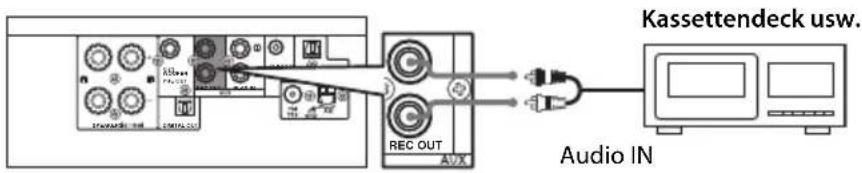

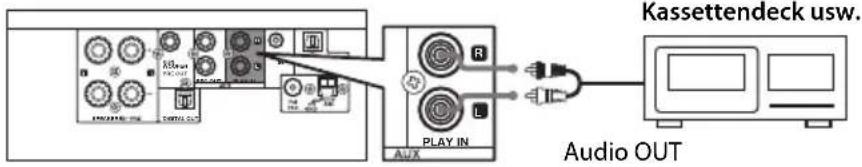

Anschließen anderer Zubehörteile (im Handel erhältliche Geräte)

• Lesen Sie beim Anschließen einer zugehörigen Komponente auch die Bedienungsanleitung für diese Komponente durch.
• Vergewissern Sie sich, dass alle Kabel sicher angeschlossen sind. Lose oder unvollständig angeschlossene Kabel können Störgeräusche oder einen vollständigen Tonausfall verursachen.

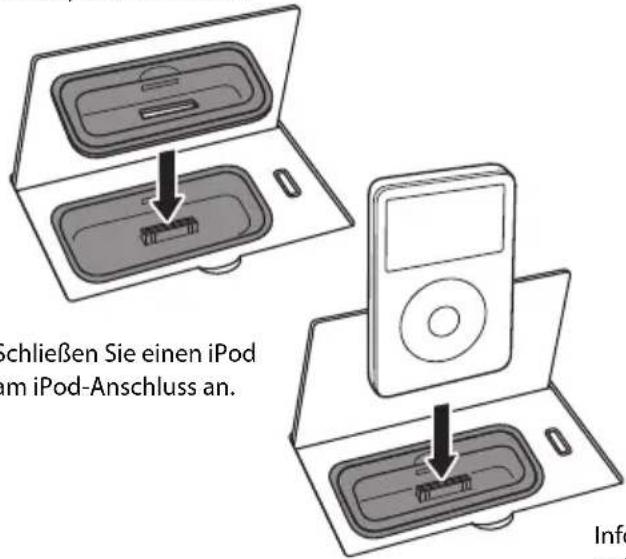

iPod

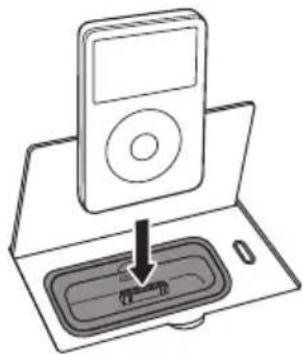

Schließen Sie den mit dem iPod gelieferten Dock-Adapter an das System an.

Öff nen Sie die Abdeckung der Haupteinheit und drücken Sie dann den Dock-Adapter mit dem Schlitz voran in die Einheit, bis er einrastet.

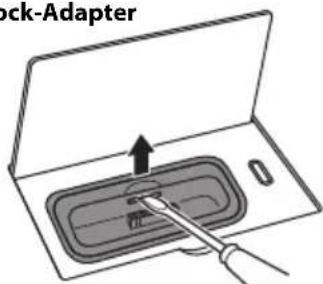

● So entfernen Sie den Dock-Adapter

Stecken Sie einen Flachschaubenzieher oder ein ähnliches Werkzeug in den Schlitz im Dock-Adapter, und ziehen Sie ihn nach oben heraus.

• Sie können einen iPod, der sich in einem Etui oder einer Box befindet oder mit anderem Zubehör versehen ist, nicht am System anschließen. Der iPod muss immer entfernt werden.
• Anschließen eines iPod am System ohne Dock-Adapter kann den Anschluss beeinträchtigen oder beschädigen. Verwenden Sie immer den Dock-Adapter.
• Halten Sie den iPod gerade, wenn Sie ihn anschließen oder abstecken.
• Sobald der iPod angeschlossen ist, kann er aufgeladen werden.

Informationen zu den Modellen, die angeschlossen werden können, siehe S. 38.

USB

Öff nen Sie die Abdeckung der Haupteinheit und schließen Sie einen USB Flash-Speicher- oder USB (Mass Storage Class)-kompatiblen digitalen Audioplayer am [USB 📋] -Anschluss an.

• Je nachdem, welches Gerät angeschlossen wird, kann es eine Weile dauern, bis das Gerät vom System erkannt wird.
• Einige USB-Geräte werden nicht erkannt oder können bestimmte Dateien nicht wiedergeben.
• Bei einigen Modellen erscheint ein Bildschirm, in dem der USB-Anschlussmodus ausgewählt werden muss. Wählen Sie „Speichermodus“.

Schließen Sie einen Digital-Audioplayer am [D.AUDIO IN]-Anschluss an der Rückseite des Hauptgeräts an.

• Wenn Sie einen Kenwood Player, der Digital-Audio-Link unterstützt, über das zugehörige Kabel PNC-150 (wird gesondert verkauft) anschließen, können Sie den Player über das Hauptgerät und die Fernbedienung bedienen. (S. 44) Andere mobile Player werden über ein Stereokabel mit 3,5 mm-Ministecker (im Handel erhältlich) angeschlossen.
• Ziehen Sie das Ministecker-Kabel vom Hauptgerät ab, wenn Sie den Digital-Audioplayer nicht verwenden.

Verbinden Sie die Audio OUT-Anschlüsse von Komponenten wie zum Beispiel Kassettendecks mit dem [AUX IN]-Anschluss an der Rückseite des Hauptgeräts.

● [AUX IN] gibt ein analoges Audiosignal ein.

AUX REC OUT

Verbinden Sie die Audio IN-Anschlüsse von Komponenten wie zum Beispiel Kassettendecks mit dem [AUX REC OUT]-Anschluss an der Rückseite des Hauptgeräts.

● [AUX REC OUT] gibt ein analoges Audiosignal aus.

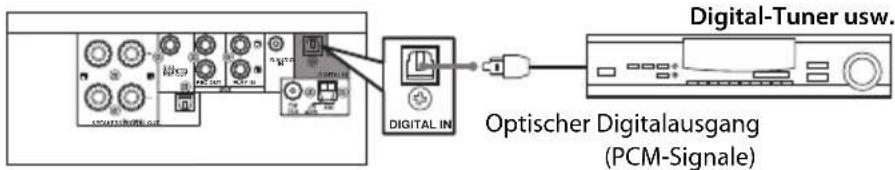

Verbinden Sie die optischen Digitalausgänge von Komponenten wie zum Beispiel Digital-Tunern mit dem [DIGITAL IN (OPTICAL)]-Anschluss an der Rückseite des Hauptgeräts.

- Stellen Sie den Digital-Audioausgang angeschlossener Komponenten auf „PCM“ ein.

DIGITAL OUT (OPTICAL)(PCM-Signale)

Verbinden Sie die optischen Digitaleingänge von einer digitalen Audiokomponente mit dem [DIGITAL OUT (OPTICAL)]-Anschluss an der Rückseite des Hauptgeräts.

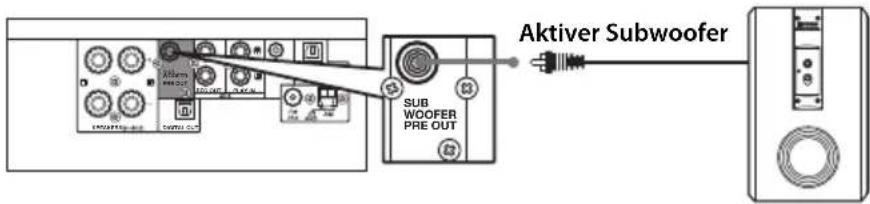

SUB WOOFER PRE OUT

Schließen Sie einen Subwoofer mit einem integrierten Verstärker (zum Beispiel das optional erhältliche Modell SW-40HT 7 wird gesondert verkauft) am [SUB WOOFER PRE OUT]-Anschluss an der Rückseite des Hauptgeräts an.

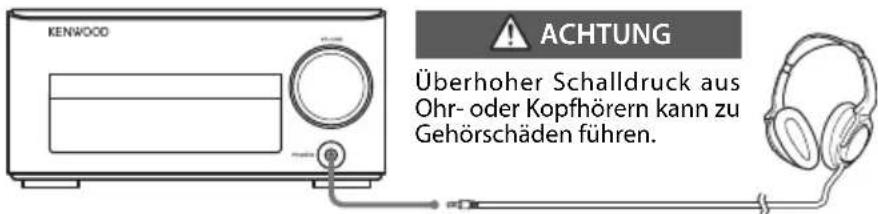

PHONES

Stecken Sie mit einem 3,5 mm-Stereo-Ministecker versehene Kopfhörer in die [PHONES]-Buchse vorne am Hauptgerät ein.

Eine Warnung, dass ein überhoher Schalldruck aus Ohr- oder Kopfhörern zu Gehörschäden führen kann.

Komponentennamen und -funktionen

Hauptgerät

Fernbedienungssensor (S. 17)

Standby-Modus

Während die [STANDBY/TIMER] -Anzeige am Hauptgerät leuchtet, nimmt das Gerät nur eine minimale Strommenge zur Sicherung des integrierten Speichers auf. Dieser Betriebszustand wird als Standby-Modus bezeichnet. Wenn sich das Hauptgerät des Systems in diesem Betriebszustand befinndet, können Sie es mit der Fernbedienung einschalten.

One-Touch-Bedienung

Dieses System bietet eine komfortable One-Touch-Bedienungsfunktion. Wenn Sie im Standby-Modus auf eine der folgenden Tasten drücken, schaltet das System ein: [TUNER/BAND], [CD▶/Ⅱ], [iPod▶/Ⅲ], [USB▶/Ⅱ], [D.AUDIO▶/Ⅱ], [D-IN], oder [AUX] auf der Fernbedienung.

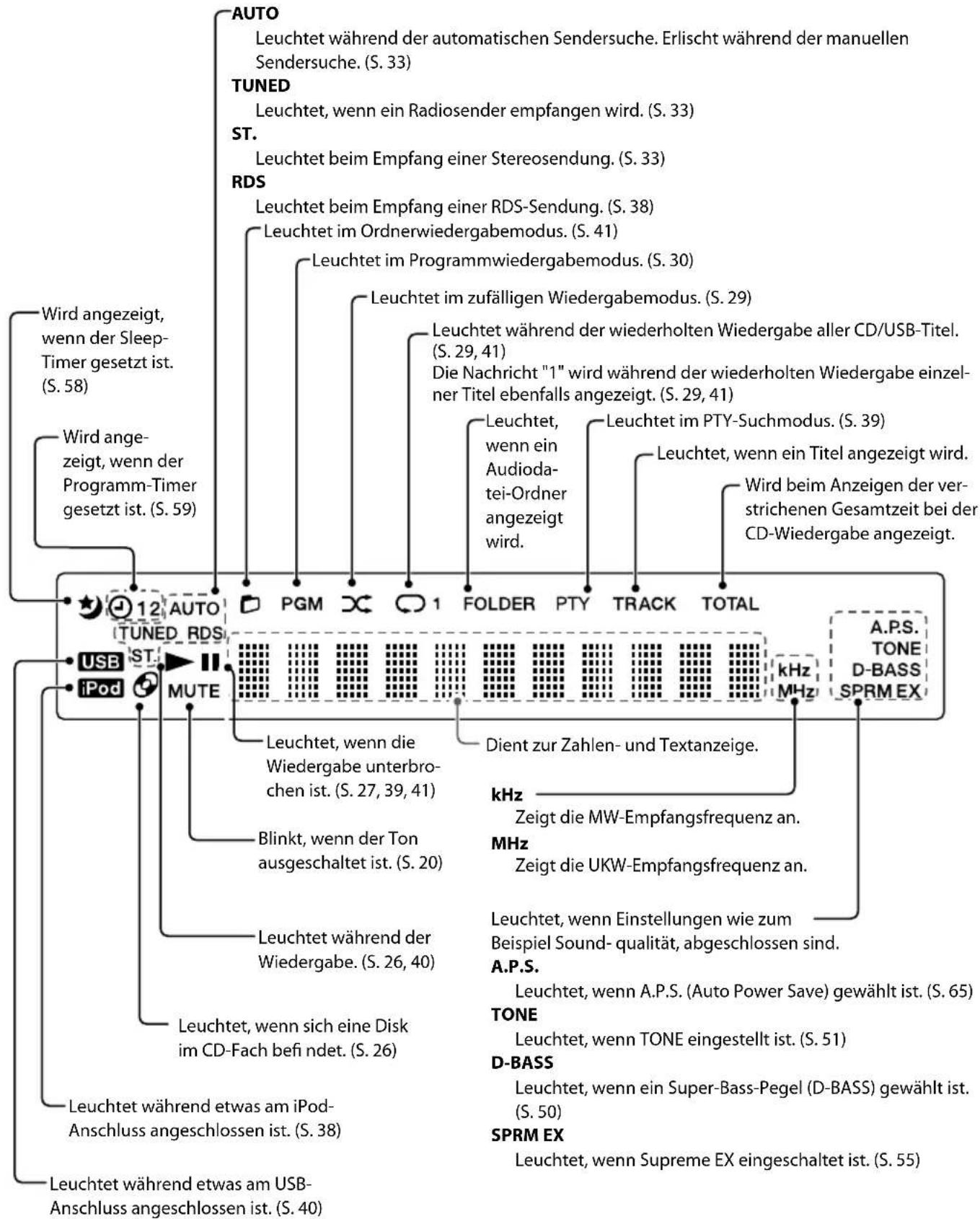

Anzeige

Anzeigen, die in diesem Handbuch gezeigt werden, können von der tatsächlichen Anzeige abweichen.

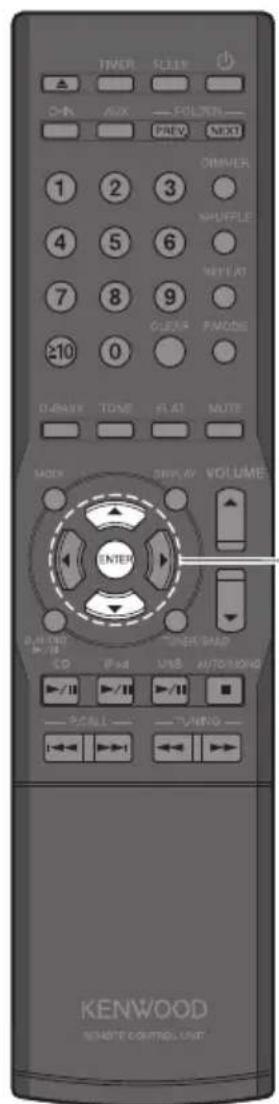

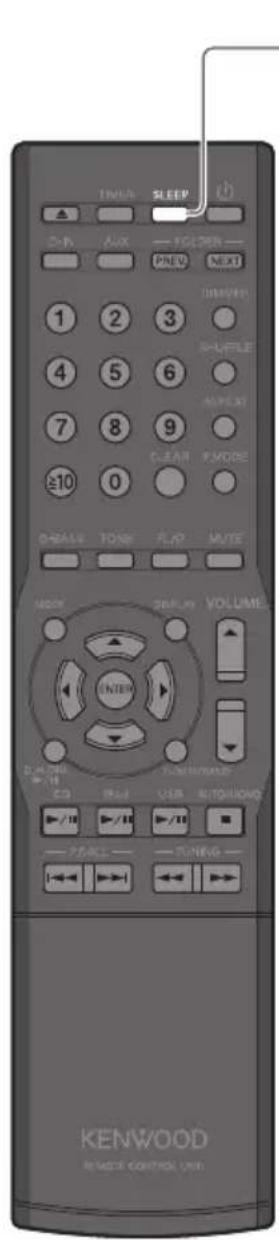

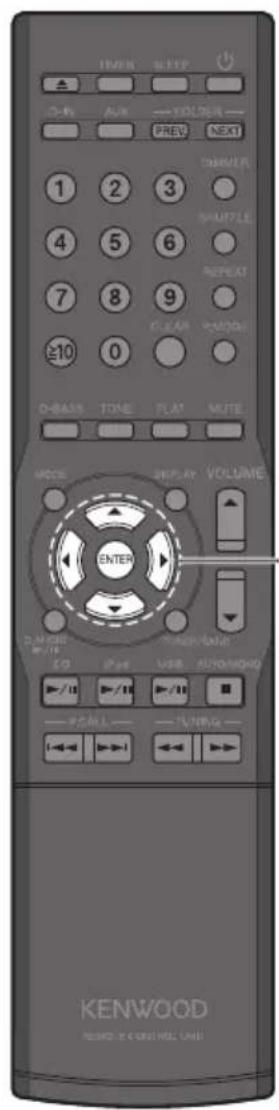

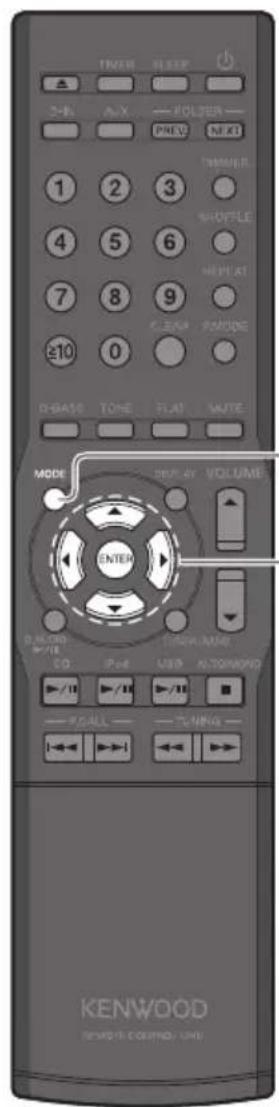

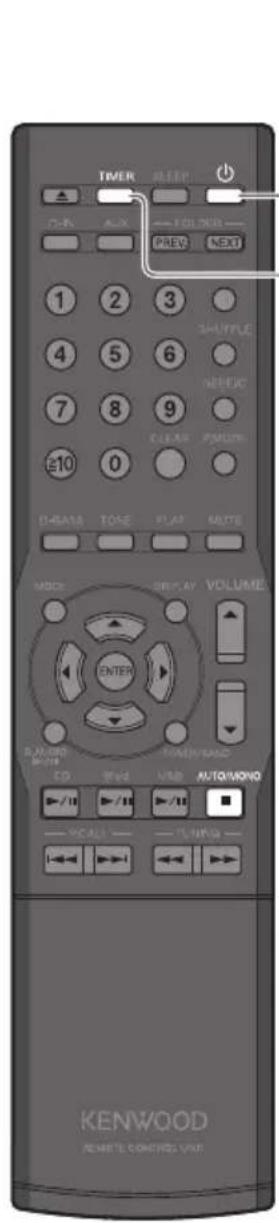

Fernbedienung

Fernbedienungstasten mit derselben Bezeichnung wie Tasten am Hauptgerät haben dieselben Funktionen wie die Tasten am Hauptgerät.

Verwendung der Fernbedienung

Drücken Sie nach dem Anschließen des Hauptgeräts an der Wandsteckdose die [+] -Taste der Fernbedienung, um das System einzuschalten.

Drücken Sie nach dem Einschalten des Systems die Taste der gewünschten Funktion.

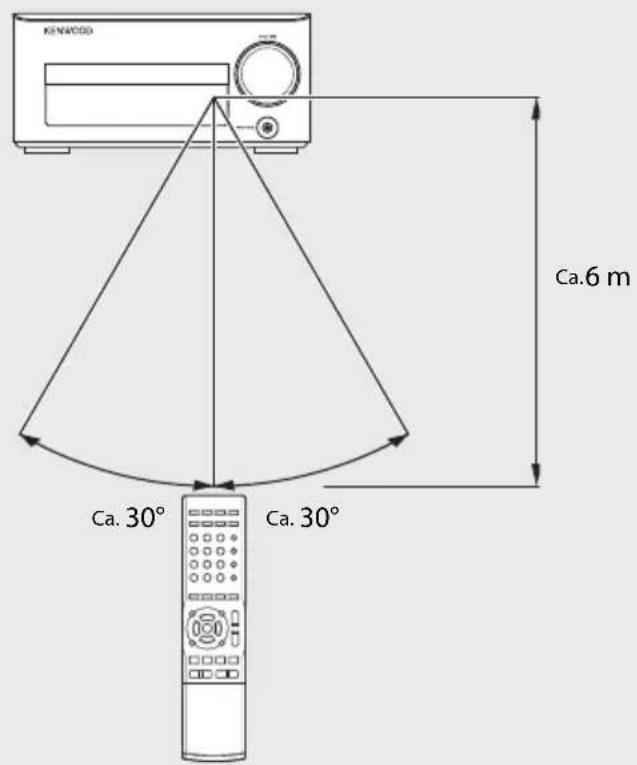

Zeigen Sie mit der Fernbedienung bei ihrer Verwendung in Richtung des Fernbedienungssensors.

- Die Funktion der Fernbedienung kann beeinträchtigt werden, wenn der Fernbedienungssensor direktem Sonnenlicht oder dem Licht einer Hochfrequenz-Leuchtröhre (wie zum Beispiel eines Umrichtermodells) ausgesetzt ist. Stellen Sie das System in diesem Fall an einem anderen Ort auf, um diese Art von Funktionsstörung zu vermeiden.

Einlegen der Fernbedienungsbatterien

① Entfernen Sie die Batteriefachabdeckung.

② Legen Sie die mit dem System gelieferten AAA-Batterien ein.

③ Schließen Sie den Dekkel des Batteriefachs.

- Beachten Sie beim Einlegen die Polarität der Batterien (⊕⊖).

• Die mit dem System gelieferten Batterien sind nur für die Geräteprüfung vorgesehen und haben möglicherweise eine kurze Gebrauchsdauer.
• Legen Sie beim Austauschen der Batterien stets 2 neue Batterien ein.

ACHTUNG

Bringen Sie die Batterie nicht in die Nähe von offenem Feuer und setzen Sie sie nicht der direkten Sonneneinstrahlung aus. Andernfalls kann die Batterie sich entzünden, explodieren oder große Wärme erzeugen.

Hinweise zur Verwendung dieses Handbuchs

Bedienverfahren

Wenngleich dieses System sowohl über die Fernbedienung als auch über das Hauptgerät bedient werden kann, beziehen sich die Erläuterungen in diesem Handbuch vorwiegend auf die Verwendung der Fernbedienung.

CD

Dieses Kapitel erläutert die Wiedergabe einer CD. Neben der normalen Wiedergabe können Sie auch die Ordnerwiedergabe, zufällige Wiedergabe, wiederholte Wiedergabe und Programmwiedergabe wählen.

Wiedergabe einer CD

Einlegen und Wiedergabe einer CD.

- Wenn bereits eine CD eingelegt ist, brauchen Sie lediglich die Taste [CD▶/III] zu drücken, um das System einzuschalten und die Wiedergabe zu starten.

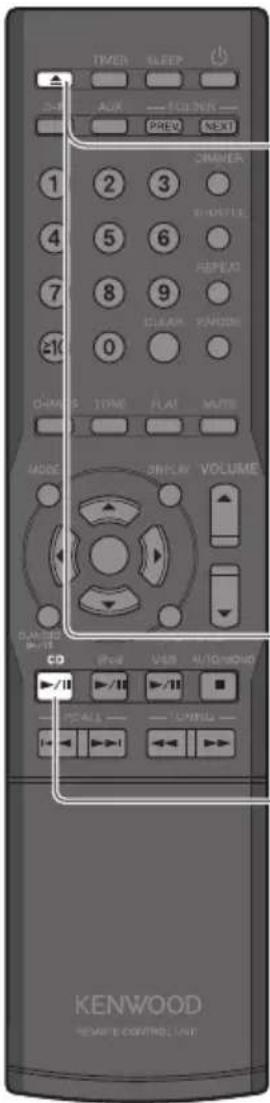

Während des Bedienvorgangs verwendete Fernbedienungstasten

Drücken Sie die Taste [▲], um das CD-Fach zu öffnen, und legen Sie die CD ein.

- Legen Sie die Disk so ein, dass die beschriftete Seite nach oben zeigt und die Disk bündig im Fach liegt.

Drücken Sie die Taste [▲], um das CD-Fach zu schließen.

Die Meldung „READING“ blinkt, während das Gerät die CD-Dater einliest.

Drücken Sie die Taste [CD▶/III].

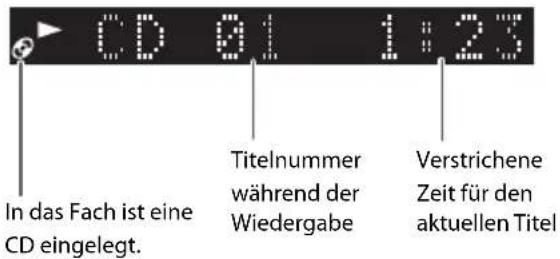

Anzeige während oder nach einem Bedienvorgang

- Die in dieser Bedienungsanleitung dargestellten Anzeigen können von den tatsächlichen Anzeigen abweichen.

- Bei der Wiedergabe folgender Disktypen werden die Titelnummern werden unter Umständen fehlerhaft angezeigt.

• Im Mix-Modus aufgezeichnete Disks*
• In mehreren Sessions aufgezeichnete Disks
• In unterschiedlichen CD-DA-Formaten aufgezeichnete Disks oder Disks, die keine Musikdaten enthalten
  *Mix-Modus kombiniert das CD-DA-Format mit Audiodateien wie z. B. MP3 oder WMA.

Bedienungssymbole

Erläutert das Bedienverfahren für CDs.

Erläutert das Bedienverfahren für das Radio.

Erläutert das Bedienverfahren für iPods.

Erläutert das Bedienverfahren für USB-Geräte.

Erläutert die Bedienverfahren für externe Komponenten.

Erläutert das Bedienverfahren für Digital-Audioplayer.

Erläutert das Einstellen der Klangqualität.

Erläutert das Einrichten externer Geräte.

Erläutert die Systempfl ege.

Grundfunktionen

Dieser Abschnitt beschreibt einige Grundfunktionen des Systems wie zum Beispiel das Suchen von Radiosendern und die Audiowiedergabe über eine CD, über iPod, USB-Gerät oder einen Digital-Audioplayer.

Vorbereitungen

Prüfen Sie die Verbindungen. (S. 10-13) Halten Sie die Fernbedienung bereit. (S. 17)

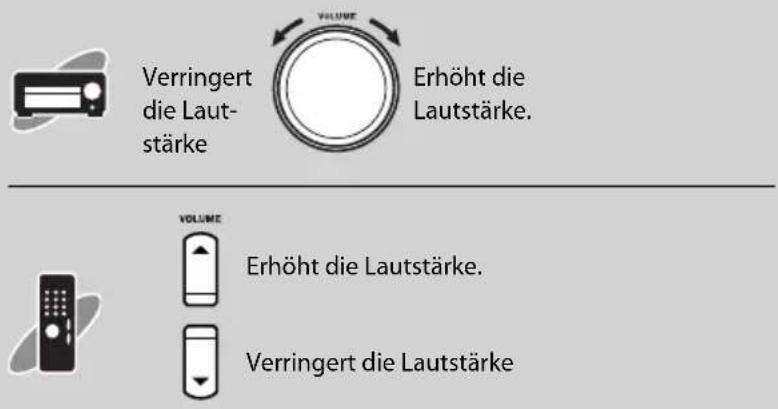

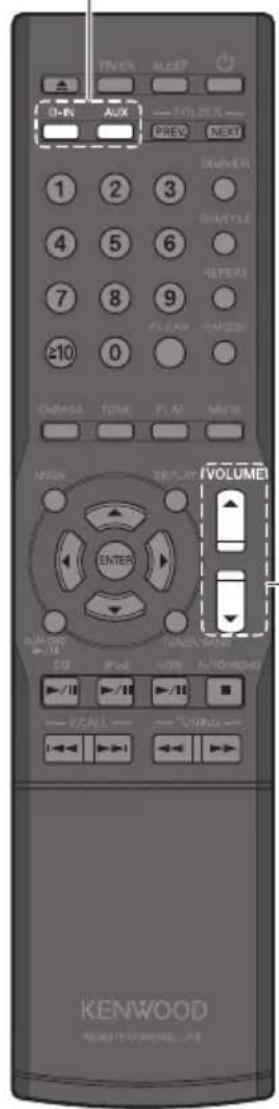

■Einstellung der Lautstärke

■ Lautlos

● Die Stummschaltung wird beim erneuten Drücken dieser Taste beendet.

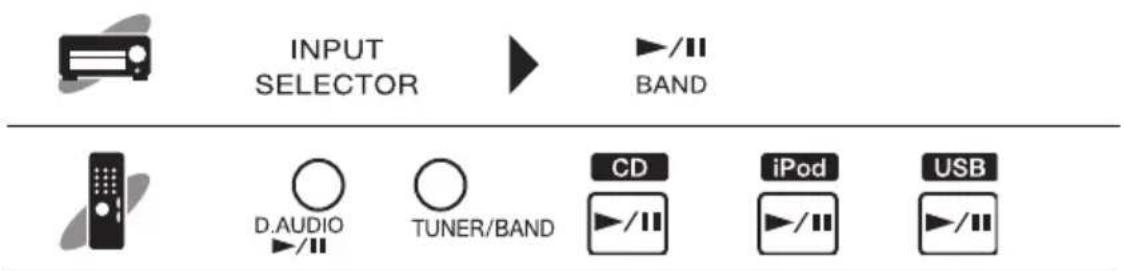

Schalten Sie das System ein (aus).

● Die Tasten [D.AUDIO▶/II], [TUNER/BAND], [CD▶/II], [iPod▶/II], [USB▶/II] der Fernbedienung schalten das System ebenfalls ein.
- Das Drücken der Ein/Aus-Taste [☐] bei eingeschaltetem System schaltet es aus (Standby-Modus).

Legen Sie eine Disk ein. (Zur Wiedergabe einer CD)

Gehen Sie zur Verwendung anderer Komponenten für die Wiedergabe zu Schritt 3.

Startet die Wiedergabe.

Drücken Sie die Wiedergabe/Pause-Taste für die entsprechende Eingangsquelle. Weitere Details unter (S.25-46).

- Die gewünschte Soundqualität kann von Ihnen ausgewählt werden. Weitere Details unter (S. 47-56).

Unterstützte Medien

		Symbol im Handbuch	VermerkMedien
USB	USB Flash-Speicher		Schließen Sie am [USB] Anschluss niemals andere Geräte als einen USB Flash-Speicher- oder USB (Mass Storage Class)-kompatiblen digitalen Audioplayer an. Beachten Sie, dass Kenwood keine Haftung für Verluste übernimmt, die auf Fehlfunktionen, Schäden oder Datenverlust durch Anschluss anderer Gerätetypen enstanden sind.
	USB-Massenspeicher-kompatibler, digitaler Audioplayer
CD	Handelsübliche Musik-CDs		Die Wiedergabe von nicht mit dem CD-Standard konformen Disks, zum Beispiel kopiergeschützter CDs, ist unter Umständen nicht möglich.
	Im CD-DA-Format aufgenommene CD-R/CD-RW-Disks		Disks müssen bei der Aufzeichnung fi nalisiert werden.Abhängig von der zur Aufnahme auf einer CD-R- oder CD-RW-Disk verwendeten Ausrüstung und dem Aufnahmemodus sowie dem verwendeten CD-R- oder CD-RW-Typ ist möglicherweise keine Wiedergabe der Disk mit diesem System möglich.
	Auf CD-R/CD-RW-Disks aufgenommene MP3/WMA-Dateien

Hinweise zur Datenaufzeichnung auf Medien

• Die Wiedergabe von im Packet Write-Modus oder UDF (Universal Disc Format) aufgezeichneten Disks ist nicht möglich.
• Bei der Datenaufzeichnung auf Disks muss die Datenaufzeichnung stets abgeschlossen bzw. die Disk finalisiert werden. Wenn die Datenaufzeichnung nicht abgeschlossen bzw. die Disk nicht finalisiert wird, kann die Wiedergabe fehlerhaft sein.
• Abhängig von den technischen Daten der zur Aufzeichnung verwendeten Software werden die aufgezeichneten Ordner- und Dateinamen unter Umständen nicht korrekt angezeigt.
• Die Wiedergabe von Multi-Session-Disks oder Disks, die eine große Anzahl von Ordnern enthalten, kann sich im Vergleich zu normalen Disks verzögern.
• Wenn Sie Audiodateien und Musik-CD-Titel (CD-DA-Format) auf derselben Disk aufzeichnen, kann die Disk unter Umständen nicht wiedergegeben werden.
• Vergewissern Sie sich vor dem Aufzeichnen von Audiodateien auf einer Disk, dass die Dateien auf dem zum Aufzeichnen der Dateien verwendeten PC korrekt wiedergegeben werden.
  Vergewissern Sie sich am Ende der Aufzeichnung, dass die aufgezeichneten Dateien korrekt wiedergegeben werden.
• Verwenden Sie beim Benennen der Audiodateien die korrekten Dateierweiterungen (mp3, wma, m4a). Dateien ohne Dateierweiterung werden nicht wiedergegeben. Verwenden Sie des Weiteren keine Dateierweiterungen (mp3, wma, m4a) für Dateien, die keine Audiodateien sind.
  Weitere Informationen über Dateieerweiterungen finden Sie rechts unter .

- In dieser Bedienungsanleitung werden MP3-, WMA- und AAC-Dateien unter dem Sammelbegriff „Audiodateien“ zusammengefasst.

Unterstützte Audiodateien

Auf diesem System können Sie die nachfolgend aufgelisteten Audiodateitypen (MP3, WMA und AAC) wiedergeben.

MP3-Dateien (CD/USB)

Dateiformat:

MPEG 1 Audio Layer 3

MPEG 2 Audio Layer 3

MPEG 2.5 (MPEG 2 Audio Layer 3 niedrige Samplingrate)

Erweiterung: .mp3

Samplingfrequenz

MPEG 1 Audio Layer 3: 32 / 44,1 / 48 kHz

MPEG 2 Audio Layer 3: 16 / 22,05 / 24 kHz

MPEG 2.5: 8 / 11.025 / 12 kHz

Bitrate

MPEG 1 Audio Layer 3: 32 - 320 KBit/s

MPEG 2 Audio Layer 3: 8 - 160 KBit/s

MPEG 2.5: 8 - 160 KBit/s

WMA-Dateien (CD/USB)

Dateiformat:

Windows Media™-Audio 9-konform

- Dateien, die unter Verwendung von Funktionen von Windows Media™ Player 9 oder neuer erstellt wurden, können nicht wiedergegeben werden.

AAC-Dateien (nur USB)

Dateiformat:

MPEG-4 AAC (mit iTunes™ 4.1 bis 8.2 erstellt)

Erweiterung: .m4a

Samplingfrequenz:

• Mit dem Lossless Encoder von Apple codierte Dateien können nicht wiedergegeben werden.
• AAC-Dateien auf CD-R oder CD-RW können nicht wiedergegeben werden.

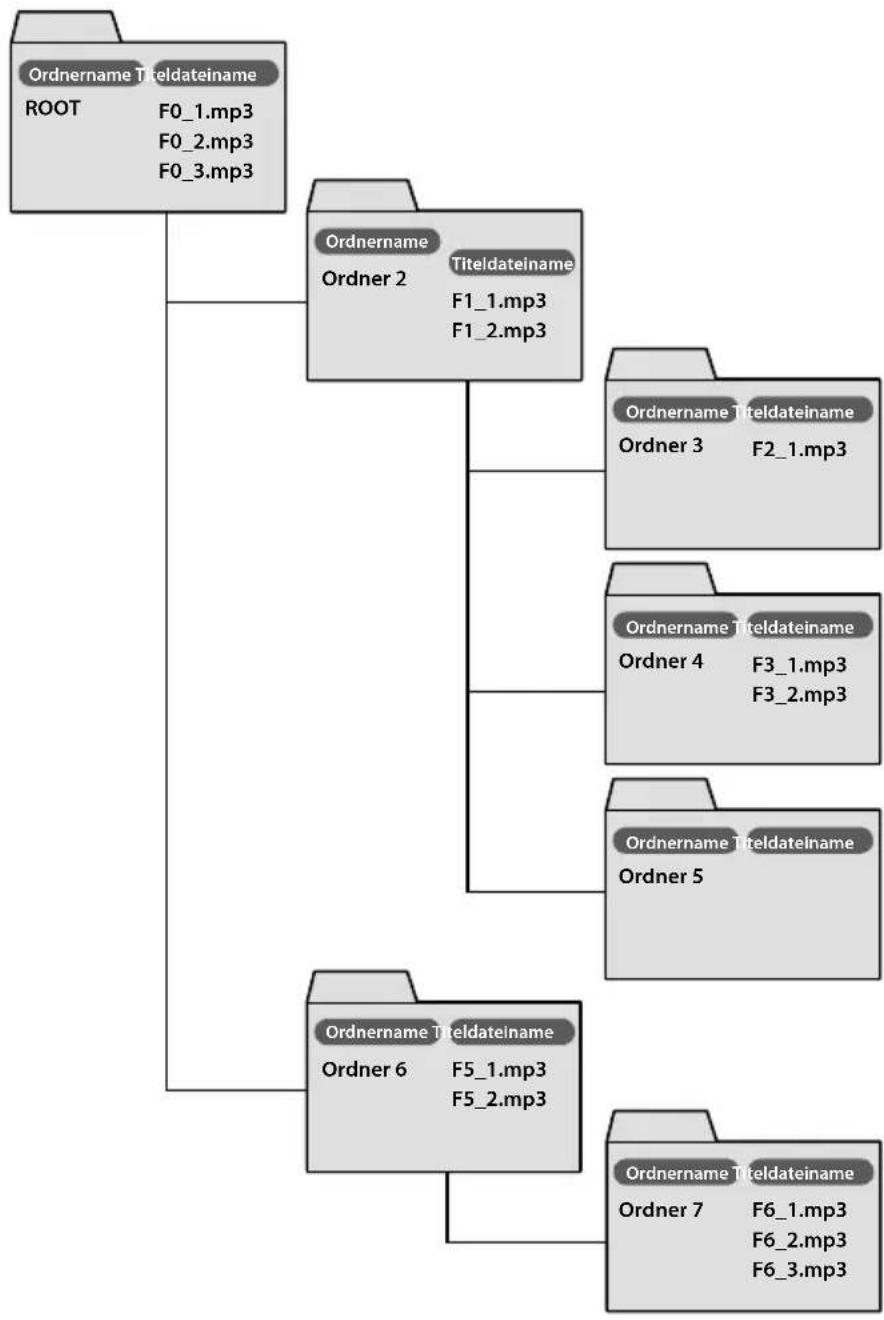

Max. Dateien/Ordner: Insgesamt 512

Max. Ordner: 99

Dateien pro Ordner: 511

USB

FAT16 Max. Root-Ordner: 65534

Max. Unterordner: 512

FAT32 Max. Root-Ordner: 65534

Max. Unterordner: 65536

Höchstzahl der anzeigbaren Zeichen

CD

Dateinamen: 28

Ordnernamen: 28

Tag-Anzeige (Titel/Album/Künstler): 31

Verfügbare ID3-Tags: 1.0/ 1.1/ 2.2/ 2.3

USB

Dateinamen: 32 (einschließlich Dateierweiterung) Ordnernamen: 32

Tag-Anzeige (Titel/Album/Künstler):

30 (ID3 Tag ver1.x)/ 64 (ID3 Tag ver2.x)

Verfügbare ID3-Tags: 1.0/ 1.1/ 2.2/ 2.3/ 2.4

- Dieses System zeigt alphanumerische Zeichen an. Andere Zeichen werden als Sternchen (*) angezeigt.

Sonstige Hinweise

• Beachten Sie, dass die Wiedergabe aufgrund der Disk-eigenschaften und Aufzeichnungsbedingungen auch dann fehlschlagen kann, wenn die Audiodateien mit den oben genannten Standards konform sind.
• Die Wiedergabe kann des Weiteren aufgrund der technischen Daten der Codiersoftware oder der zur Codierung verwendeten Einstellungen fehlschlagen.
  ● Die Wiedergabe von DRM-Dateien (Digital Rights Management) ist nicht möglich.
• VBR-codierte (Variable Bit Rate) Audiodateien können Bitraten verwenden, die außerhalb des unterstützten Bereichs liegen. Die Wiedergabe von Audiodateien, deren Bitraten außerhalb des unterstützten Bereichs liegen, ist nicht möglich.

• Bitte sichern Sie die Audiodateien, die im Gerät verwendet werden sollen. Unter bestimmten Bedingungen kann der Inhalt auf einem USB-Gerät bei Verwendung des USB-Gerätes verloren gehen. Bitte beachten Sie, dass Kenwood für etwaige Verluste durch verlorene Daten nicht haftet.

• iPod is a trademark of Apple Inc., registered in the U.S. and other countries.
  ● Windows Media is a trademark of Microsoft Corporation registered in the U.S. and other countries.

Handhabung von Disks

Vorsichtshinweise für die Handhabung

Achten Sie beim Halten der CD darauf, dass Sie die Wiedergabeseite nicht berühren.

Für die Wiedergabe mit diesem System geeignete Disks

Dieses System ist für die Wiedergabe einer CD (12 cm, 8 cm), CD-ROM, CD-R, CD-RW oder der Audiokomponente einer CD-EXTRA-Disk geeignet.

Hinweise zu CD-ROM/CD-R/CD-RW-Disks

Eine CD-ROM, CD-R oder CD-RW-Disk mit einem bedruckbaren Etikett kann aufgrund der an Gerätekomponenten festklebenden Etikettoberfläche möglicherweise nicht aus dem System genommen werden. Verwenden Sie keine derartigen Disks, um Funktionsstörungen des Systems zu vermeiden.

Vorsichtshinweise hinsichtlich CDs

Verwenden Sie ausschließlich CDs mit der Markierung.

Eine CD ohne diese Markierung kann u. U. nicht ordnungsgemäß wiedergegeben werden.

Während der Wiedergabe dreht sich die CD mit hoher Geschwindigkeit. Verwenden Sie niemals eine gesprungene, zerbrochene oder verformte CD. Dies könnte eine Beschädigung oder Fehlfunktion des Players zur Folge haben.

Verwenden Sie darüber hinaus keine CDs mit einer anderen als kreisrunden Form, da dies ebenfalls eine Fehlfunktion zur Folge haben könnte.

Hinweise zum Transport oder Verschieben des Systems

Treffen Sie vor dem Transport oder Verschieben dieser Einheit die folgenden Vorkehrungen:

① Nehmen Sie etwaige im Gerät befi ndliche CDs heraus.
② Drücken Sie die [CD▶/II]-Taste und versichern Sie sich, dass die Meldung „NO DISC“ in der Anzeige erscheint.
③ Warten Sie einige Sekunden und schalten Sie das System dann aus.
④ Falls andere Komponenten am System angeschlossen sind, sollten Sie sich vergewissern, dass sie ausgeschaltet sind, bevor Sie die Kabel abtrennen.

Verfahren nach Eingangsquelle

Dieses Kapitel erläutert die Bedienverfahren für jede Eingangsquelle.

Informationen zum Einstellen der von der Eingangsquelle unabhängigen Klangqualität und Komponenten finden Sie unter "Audioeinstellungen" (S. 47) und "Komponenteneinstellungen" (S. 57).

Falls ein Fehler angezeigt wird oder ein Problem auftritt, siehe „Gerätepflege“ (S. 67).

CD

Wiedergabe einer CD•

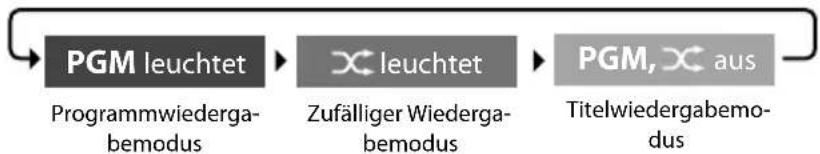

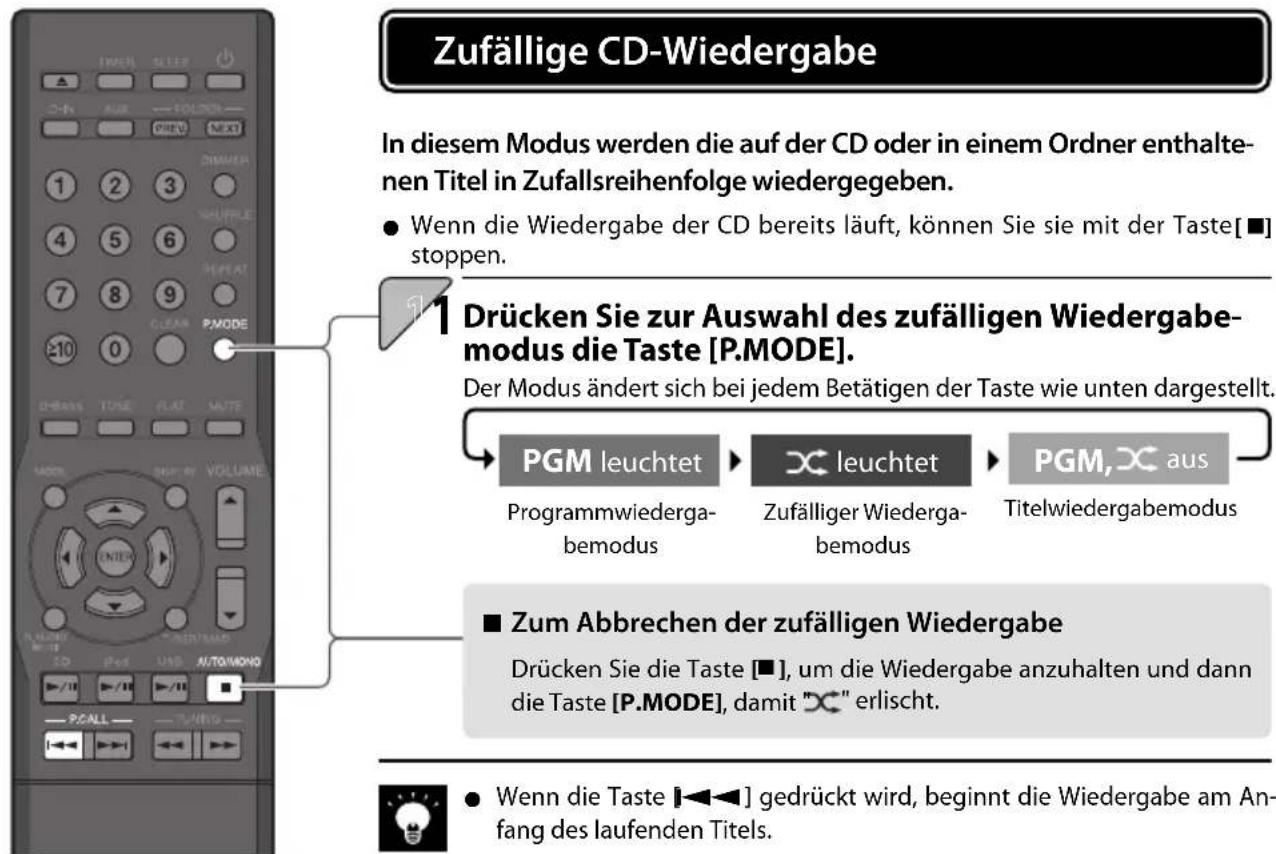

Zufällige CD-Wiedergabe•

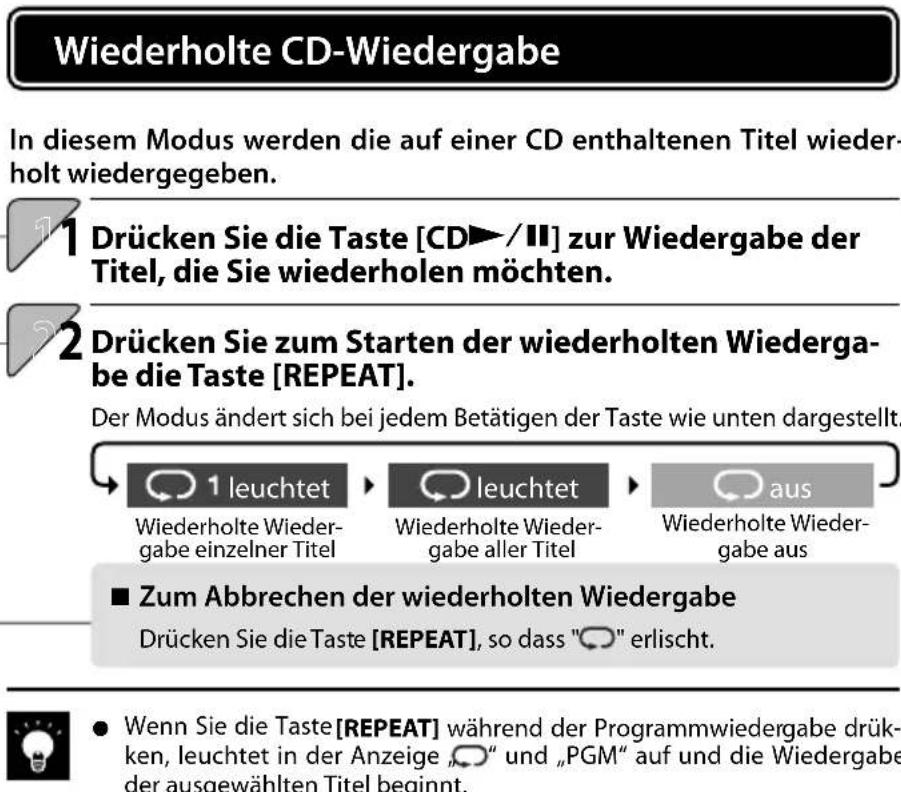

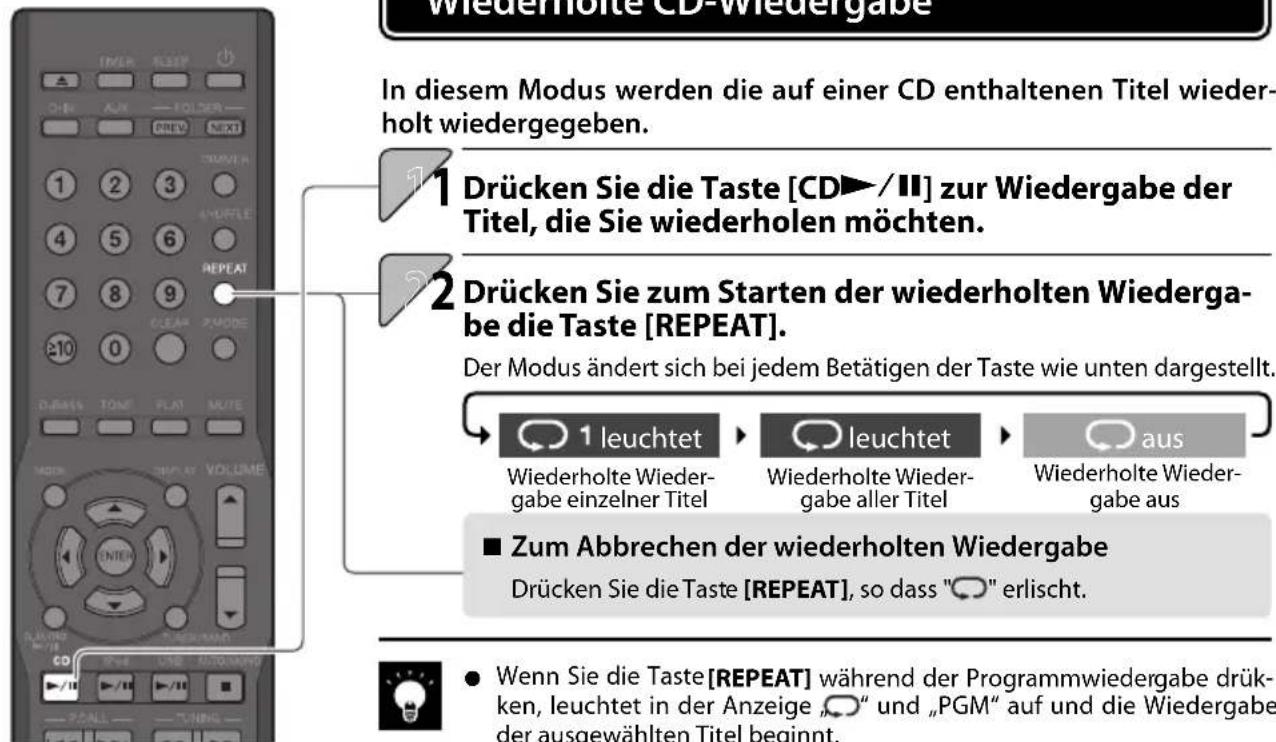

Wiederholte CD-Wiedergabe•

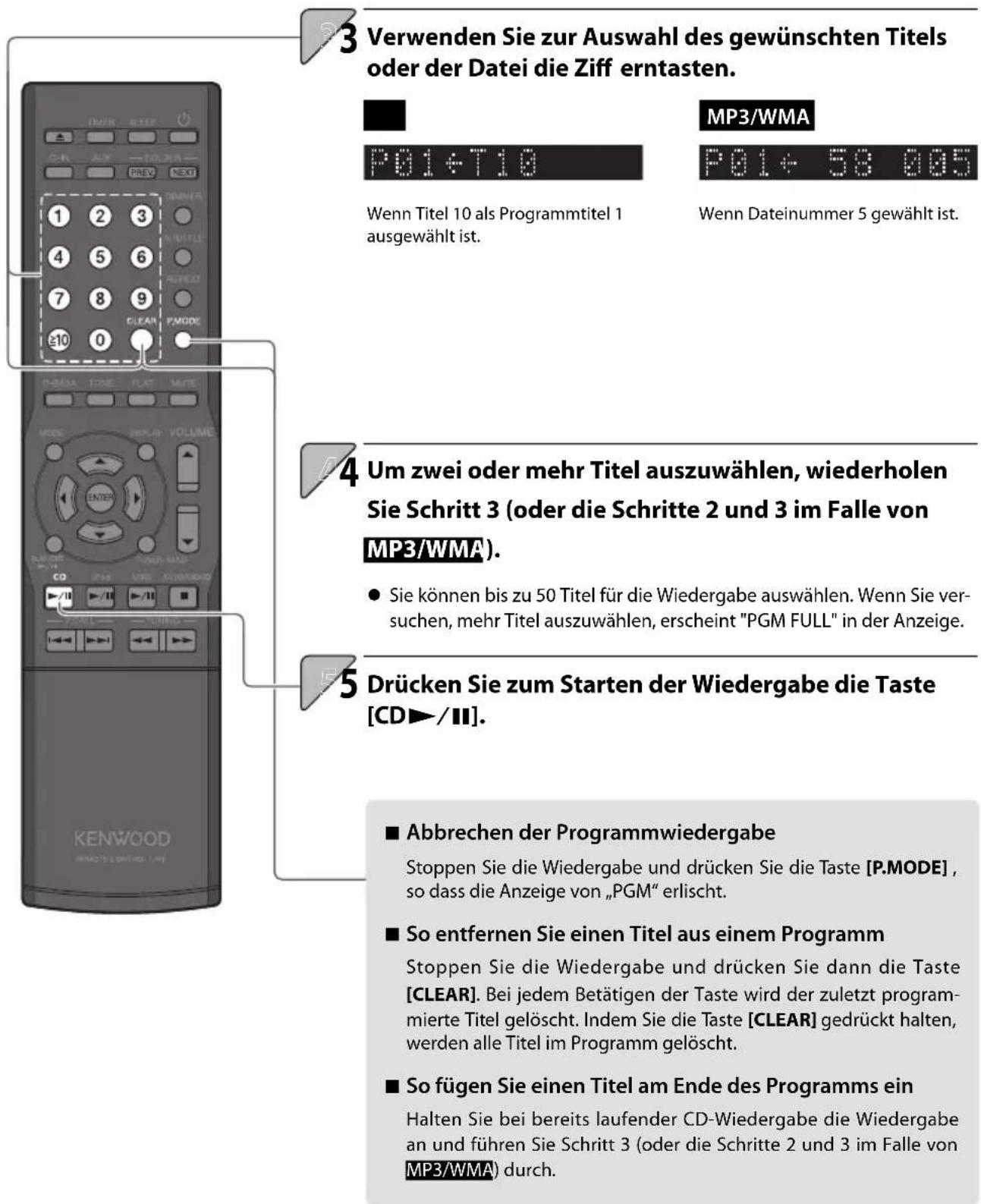

CD-Programmwiedergabe•

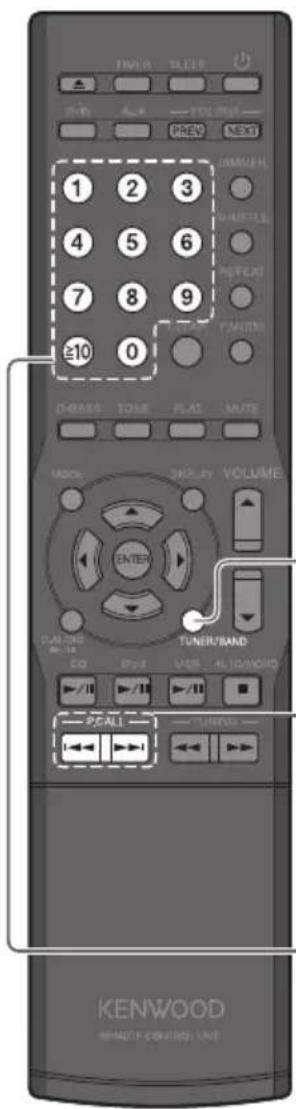

Empfang von Radiosendungen

UKW/MW-Rundfunkempfang•

Automatische Sendervorwahl (AUTO MEMORY)

Manuelle Sendervorwahl (manuelle Vorwahl)

RDS (Radio-Daten-System)

• Anzeige des Programmservicenamens 36
- Suchen einer gewünschten Programmkategorie (PTY-Suche) ... 37

iPod

• Wiedergabe von einem iPod

USB

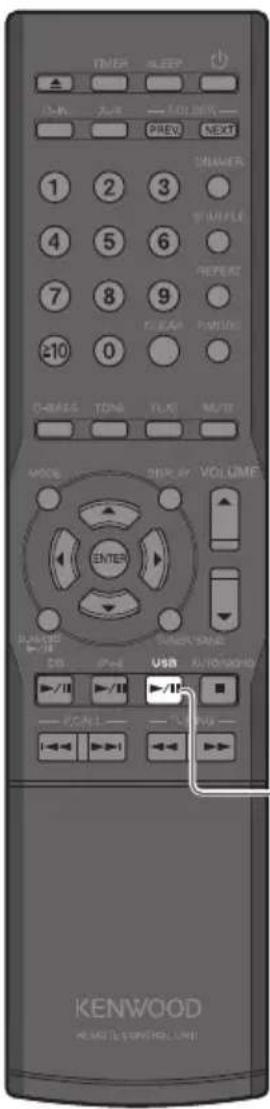

• Wiedergabe von einem USB Device 40

Externe Komponenten

• Wiedergabe externer Komponenten 42

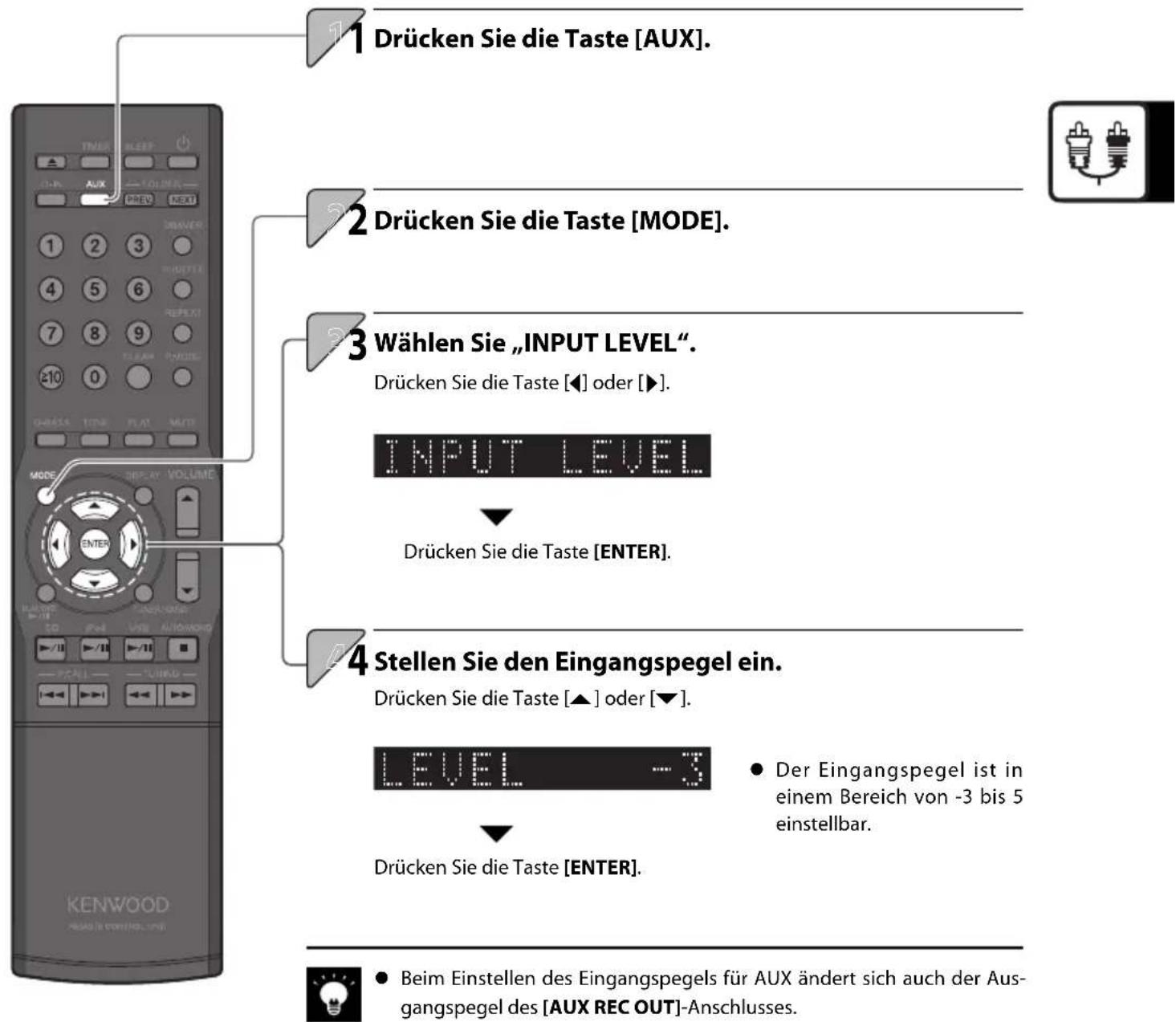

- Einstellen des Eingangspegels externer Komponenten ...... 43

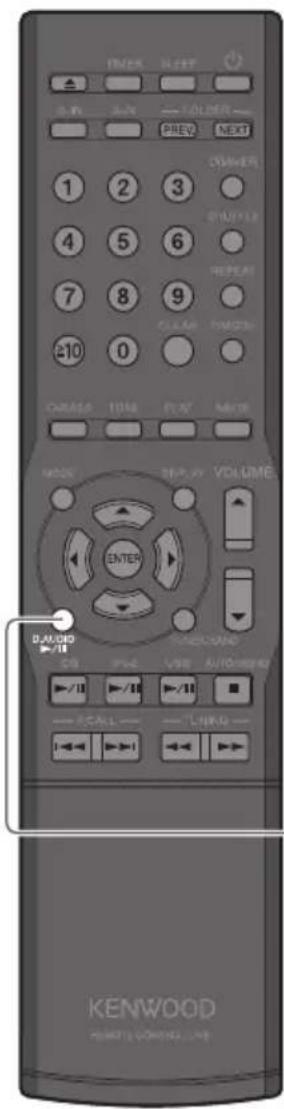

D.AUDIO

• Wiedergabe über einen Digital-Audioplayer 44
- Einstellen des Eingangspegels des Digital-Audioplayers ...... 46

Einlegen und Wiedergabe einer CD.

- Wenn bereits eine CD eingelegt ist, brauchen Sie lediglich die Taste [CD▶/II] zu drücken, um das System einzuschalten und die Wiedergabe zu starten.

Drücken Sie die Taste [▲], um das CD-Fach zu öff nen, und legen Sie die CD ein.

- Legen Sie die Disk so ein, dass die beschriftete Seite nach oben zeigt und die Disk bündig im Fach liegt.

2 Drücken Sie die Taste [▲], um das CD-Fach zu schließen.

Die Meldung „READING“ blinkt, während das Gerät die CD-Daten einliest.

3 Drücken Sie die Taste [CD▶/II].

- Bei der Wiedergabe folgender Disktypen werden die Titelnummern werden unter Umständen fehlerhaft angezeigt.

• Im Mix-Modus aufgezeichnete Disks *
• In mehreren Sessions aufgezeichnete Disks
• In unterschiedlichen CD-DA-Formaten aufgezeichnete Disks oder Disks, die keine Musikdaten enthalten

*Mix-Modus kombiniert das CD-DA-Format mit Audiodateien wie z. B. MP3 oder WMA.

■ Bedienvorgänge während der CD-Wiedergabe

MP3/WMA

• Wenn Sie die Wiedergabe durch Drücken der Taste[■] stoppen, wird der aktuelle Titel gespeichert. Wenn Sie anschließend die Taste [CD▶/II] drücken, wird der Titel erneut von Anfang an wiedergegeben. (Fortsetzungsfunktion)
• Die Fortsetzungsfunktion ist auch verfügbar, wenn Sie während der Wiedergabe auf eine andere Eingangsquelle umschalten.
• Drücken Sie die Taste[NEXT], wenn Sie Titel im nächsten Ordner wiedergeben möchten, oder die Taste [PREV.], um Titel im vorherigen Ordner wiederzugeben.

■ Wiedergabereihenfolge für Ordner und Titeldateien

MP3/WMA

Bei der Wiedergabe einer Disk, die aufgezeichnete Audiodateien enthält, werden die Titeldateien, beginnend mit den Dateien im ROOT-Ordner, wiedergegeben wie in der Abbildung dargestellt.

Ordnerkonfi gurationsbeispiel

■ Titel-Wiedergabereihenfolge

Titel 1 ......F0_1.mp3

Titel 2 ......F0_2.mp3

Titel 3 ......F0_3.mp3

Titel 4 ......F1_1.mp3

Titel 5 ......F1_2.mp3

Titel 6 ......F2_1.mp3

Titel 7 ......F3_1.mp3

Titel 8 ......F3_2.mp3

Titel 9 ......F5_1.mp3

Titel 10 ......F5_2.mp3

Titel 11 ......F6_1.mp3

Titel 12 ......F6_2.mp3

Titel 13 ......F6_3.mp3

• Ordner, die keine Titel enthalten, können nicht ausgewählt werden.
• Audiodateien werden in der Reihenfolge ihrer Aufnahme auf CD wiedergegeben. Wenn Sie vor dem Aufzeichnen der Dateien auf der Disk jedem Dateinamen eine Zahl von „01“ bis „99“ voranstellen, können Sie die Wiedergabereihenfolge auswählen.

- Wenn Sie die Taste [REPEAT] während der Programmwiedergabe drücken, leuchtet in der Anzeige „„ und „PGM“ auf und die Wiedergabe der ausgewählten Titel beginnt. - Wenn Sie die Taste [REPEAT] während der zufälligen Wiedergabe drücken, leuchtet in der Anzeige „„ und „„ und die Wiedergabe beginnt mit einer neuen Zufallssequenz, sobald die aktuelle Zufallssequenz beendet ist.

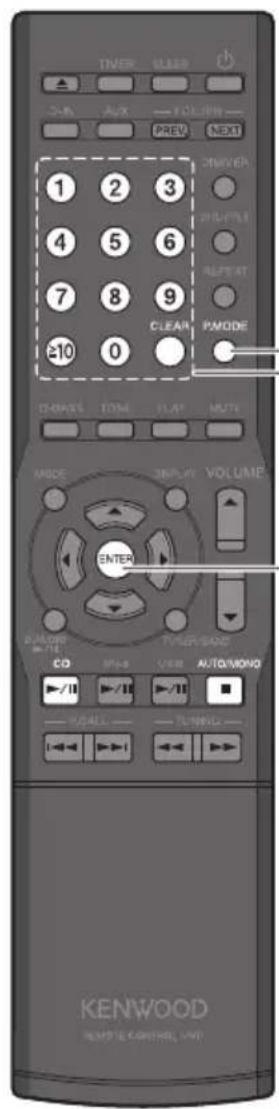

CD-Programmwiedergabe

Sie können bis zu 50 Titel auswählen und in beliebiger Reihenfolge wiedergeben.

• Drücken Sie die Taste [CD▶/II], um die Eingangsquelle in CD zu ändern. Die Wiedergabe startet, wenn die Eingangsquelle ausgewählt ist. Die Taste [■] unterbricht die Wiedergabe.
• Wenn die Wiedergabe der CD bereits läuft, können Sie sie mit der Taste[■] stoppen.

Drücken Sie zur Auswahl der Programmwiedergabe die Taste [P.MODE].

Der Modus ändert sich bei jedem Betätigen der Taste wie unten dargestellt.

MP3/WMA

Verwenden Sie die Ziff erntasten, um den für die Programmwiedergabe gewünschten Ordner auszuwählen.

Drücken Sie zur Wiedergabe des dritten Ordners die Taste [3]. Zur Wiedergabe des 17. Ordners drücken Sie die Taste [≥10], [1], und dann die Taste [7]. Zur Wiedergabe des 123. Ordners drücken Sie die Taste [≥10], [≥10], [1], [2], und dann die Taste [3].

Drücken Sie die Taste [ENTER].

3 Verwenden Sie zur Auswahl des gewünschten Titels oder der Datei die Ziff erntasten.

Wenn Titel 10 als Programmtitel 1 ausgewählt ist.

Wenn Dateinummer 5 gewählt ist.

4 Um zwei oder mehr Titel auszuwählen, wiederholen Sie Schritt 3 (oder die Schritte 2 und 3 im Falle von MP3/WMA).

- Sie können bis zu 50 Titel für die Wiedergabe auswählen. Wenn Sie versuchen, mehr Titel auszuwählen, erscheint "PGM FULL" in der Anzeige.

5 Drücken Sie zum Starten der Wiedergabe die Taste [CD▶/II].

■ Abbrechen der Programmwiedergabe

Stoppen Sie die Wiedergabe und drücken Sie die Taste [P.MODE], so dass die Anzeige von „PGM“ erlischt.

■ So entfernen Sie einen Titel aus einem Programm

Stoppen Sie die Wiedergabe und drücken Sie dann die Taste [CLEAR]. Bei jedem Betätigen der Taste wird der zuletzt programmierte Titel gelöscht. Indem Sie die Taste [CLEAR] gedrückt halten, werden alle Titel im Programm gelöscht.

■ So fügen Sie einen Titel am Ende des Programms ein

Halten Sie bei bereits laufender CD-Wiedergabe die Wiedergabe an und führen Sie Schritt 3 (oder die Schritte 2 und 3 im Falle von MP3/WMA) durch.

- Wenn Sie das System ausschalten oder die CD herausnehmen, für die die Programmwiedergabe gewählt ist, werden die im spezifi zierten Programm gespeicherten Informationen gelöscht.

UKW/MW-Rundfunkempfang

- Drücken Sie zum Einschalten des Systems und zum Radioempfang einfach die Taste [TUNER/BAND].

Drücken Sie zur Auswahl von „FM“ (UKW) oder „AM“ (MW) die Taste [TUNER/BAND].

Bei jedem Betätigen der Taste wird das Band zwischen „FM“ und „AM“ umgeschaltet.

Auswählen eines Senders.

Auswählen von gespeicherten Sendern (Senderabruf)

Auswählen eines gespeicherten Senders.

● Weitere Details zur Sendervorwahl auf S. 34 und 35.

■ Auswahl mit den [P.CALL] -Tasten

Zur Anzeige des nächsten gespeicherten Senders: Drücken Sie die Taste [I◀◀] oder [▶▶].

Zum Durchlaufen der Liste der gespeicherten Sender in Intervallen von ca. 0,5 Sekunden: Halten Sie die Taste [I◀◀] oder [▶▶▶] gedrückt.

■ Auswahl mit den Zahlentasten

Drücken Sie zur Auswahl von P3 die Taste [3]. Zur Auswahl von P17 drücken Sie die Tasten [≥10], [1] und [7].

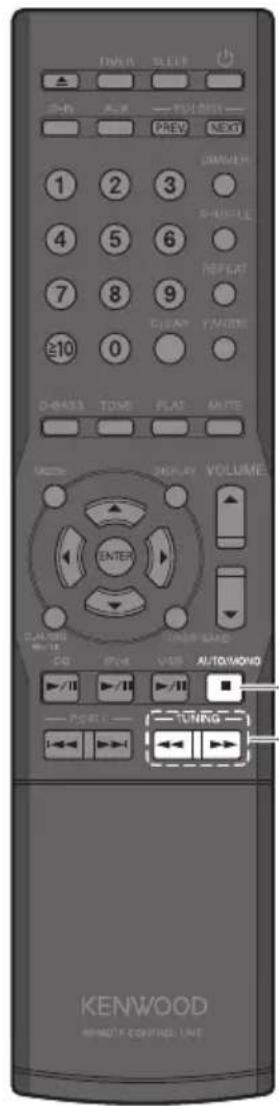

Auswählen von nicht gespeicherten Sendern (automatische/manuelle Sendersuche)

① Wählen Sie die automatische oder manuelle Sendersuche.

[AUTO/MONO]-Taste.

Drücken Sie die Taste [TUNING MODE]

Der Modus ändert sich bei jedem Betätigen der Taste wie unten dargestellt.

AUTO leuchtet

Automatische Sendersuche (Wählen Sie diesen Modus bei guten Empfangsverhältnissen.)

AUTO aus

Manuelle Sendersuche (Wählen Sie diesen Modus bei ungünstigen Empfangsverhältnissen.)

② Auswählen eines Senders.

Drücken Sie die Taste [TUNING◄◄/►►].

Drücken Sie die Taste [◀◀/◀◀] oder [▶▶/▶▶▶].

Nachdem der Sender gewählt ist, leuchtet in der Anzeige „TUNED“ auf. Beim Empfang eines Stereosignals leuchtet auch „ST.“ auf.

■ Verwenden der automatischen Sendersuche

Der Empfänger wählt bei jedem Tastendruck automatisch den nächsten Sender. Wiederholen Sie diesen Vorgang, bis der gewünschte Sender gewählt ist.

■ Verwenden der manuellen Senderwahl

Drücken Sie die Taste, bis der gewünschte Sender gewählt bzw. die gewünschte Frequenz erreicht ist.

• Während der automatischen/manuellen Sendersuche ist kein Ton hörbar.
• Die automatische Sendersuche ermöglicht Stereoempfang, die manuelle Sendersuche dagegen nur Monoempfang.
• Die Anzeige ändert sich bei jeder Betätigung der Taste[DISPLAY] wie unten dargestellt.

FM:

Programmservicename → Vorwahlnummer → Tag/Uhr

Wenn der Programmservicename nicht gespeichert ist:

wahlnummer → "NOPS" → Tag/Uhr

AM:

Vorwahlnummer → Tag/Uhr

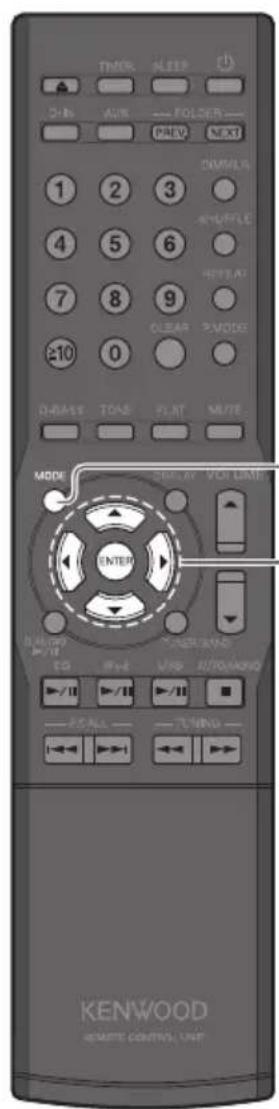

Automatische Sendervorwahl (AUTO MEMORY)

● Das System kann bis zu 40 Sender vorwählen.
- Zur Verwendung der RDS-Funktion müssen die Radiosender mittels AUTO MEMORY gespeichert werden.

Drücken Sie die Taste [MODE].

Wählen Sie „AUTO MEMORY“.

Drücken Sie die Taste [◀◀◀] oder [▶▶▶].

Drücken Sie die Taste [ENTER].

• In der Anzeige blinkt „AUTO MEMORY“ und Radiosender, die empfangen werden können, werden automatisch gespeichert.
• Eine Vorwahlfrequenz kann nachträglich geändert werden.

• Während der automatischen Sendervorwahl haben RDS-Sender Vorrang. Falls nach der Sendervorwahl freier Speicherplatz vorhanden ist, wählt das Gerät regelmäßig empfangene UKW- und MW-Sender vor.
• Ein Radiosender, der nicht mit AUTO MEMORY vorgewählt werden kann, sollte anhand der manuellen Sendervorwahl eingestellt werden. (S. 35)

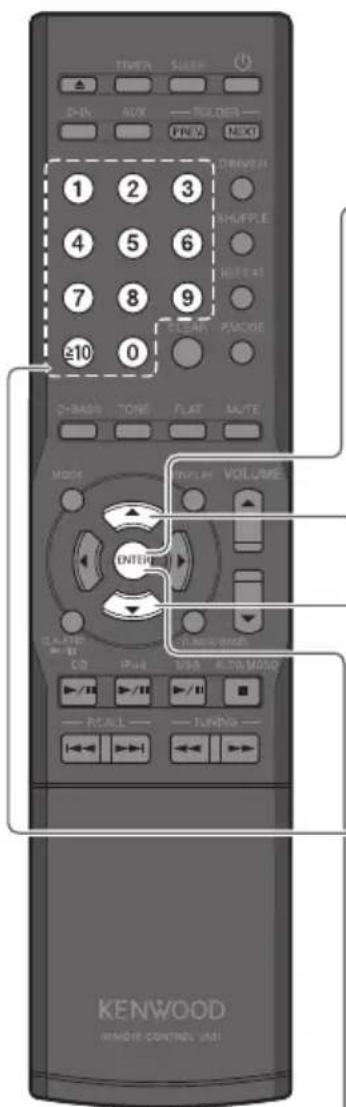

Manuelle Sendervorwahl (manuelle Vorwahl)

Verwenden Sie diese Vorgehensweise, um dem aktuellen Sender eine Vorwahlnummer zuzuweisen. Falls unter der gewählten Vorwahlnummer bereits ein Sender gespeichert ist, wird er durch den neuen Sender ersetzt.

- Sie können bis zu 40 FM und AM-Sender vorwählen.

Wählen Sie den Sender, der eine Vorwahlnummer erhalten soll und drücken Sie dann die Taste [ENTER].

Verwenden Sie automatische oder manuelle Senderwahl, um den gewünschten Sender zu wählen (siehe S. 33).

Die Vorwahlnummer blinkt.

Wählen Sie die gewünschte Vorwahlnummer (P01 bis P40).

■ Auswahl mit der Taste [▲] oder [▼].

■ Auswahl mit den Zahlentasten.

Drücken Sie zur Auswahl von P3 die Taste [3]. Zur Auswahl von P17 drücken Sie die Tasten [≥10], [1] und [7].

Die gewählte Vorwahlnummer blinkt.

- Falls unter der gewählten Vorwahlnummer bereits ein Sender gespeichert ist, wird er durch den neuen Sender ersetzt.

Drücken Sie die Taste [ENTER].

3 Sekunden später

RDS (Radio-Daten-System)

Das System ist für den RDS-Empfang ausgelegt und entnimmt dem Rundfunksignal verschiedene Daten, die dann für diverse Funktionen, wie z. B. der automatischen Anzeige des Sendernames, zur Verfügung stehen.

● Auswählen des UKW-Bands
● Speichern Sie RDS-Sender mit der AUTO MEMORY-Funktion. (S. 34)

Anzeige des Programmservicenamens

Wenn RDS-Signale empfangen werden, zeigt die PS-Funktion automatisch den Namen des Senders an.

- Wenn ein RDS-Sender (RDS-Signal) empfangen wird, leuchtet „RDS“ auf.

■ Zum Umschalten der Anzeige

Drücken Sie die Taste [DISPLAY].

- Der Modus ändert sich bei jedem Betätigen der Taste wie unten dargestellt.

- Bestimmte Sender sind je nach Land oder Region nicht verfügbar oder haben einen anderen Sendernamen.

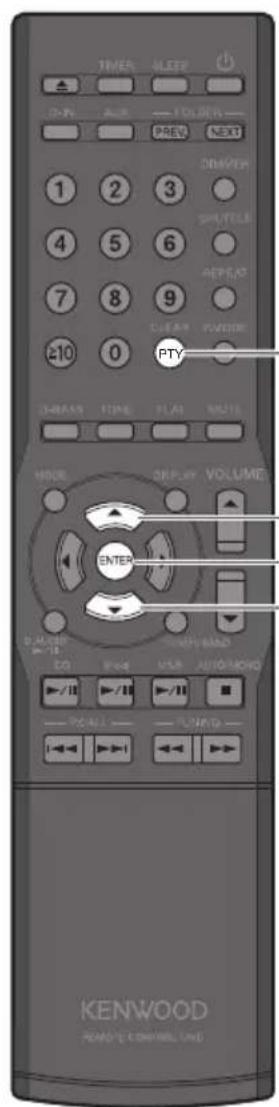

Suchen einer gewünschten Programmkategorie (PTY-Suche)

Der Tuner sucht automatisch nach einem Sender, der zurzeit die gewünschte Programmkategorie (Genre) ausstrahlt.

Drücken Sie die Taste [PTY].

- Beim Empfang einer RDS-Sendung erscheint die Programm-kategorie in der Anzeige. Wenn keine PTY-Daten verfügbar sind oder wenn der Sender kein RDS-Sender ist, wird „None“ angezeigt.

2 Drücken Sie zur Auswahl der gewünschten Programm-kategorie die Taste [▲] oder [▼].

• Wählen Sie sie aus, während „PTY“ aufl euchtet.
• Verwenden Sie zur leichteren Auswahl die Programmkategorietabelle.

Tabelle der Programmkategorien

Name der Programm-kategorie	Anzeige
Popmusik Pop M
Rockmusik Rock M
Leichte Unterhaltungs-musik	Easy M
Leichte klassische Musik	Light M
Ernste klassische Musik	Classics
Sonstige Musikprogramme	Other M
Nachrichten News
Aktuelles Affairs
Informationen Info
Sport	Sport
Bildungsprogramme	Educate
Drama	Drama
Kultur	Culture
Wissenschaft	Science
Gemischt	Varied

Name der Programm-kategorie	Anzeige
Wetter	Weather
Finanzen Finance
Kindersendungen	Children
Soziales	Social
Religion	Religion
Höreranrufe Phone In
Reise	Reise
Freizeit	Leisure
Jazz	Jazz
Country-Musik	Country
Nationale Musik	Nation M
Oldies	Oldies
Volksmusik	Folk M
Dokumentarprogramme	Document

3 Drücken Sie die Taste [ENTER].

• Während „PTY“ blinkt, ist der Ton abgeschaltet.
• Wenn ein Programm der gewünschten Kategorie gefunden wurde, wird das Programm empfangen und in der Anzeige erscheint anstelle der Programmkategorie der Sendername.

■ Zum Abbrechen der PTY-Suche

Drücken Sie die Taste [PTY].

- Wenn kein Programm der gewünschten Kategorie gefunden wird, blinkt in der Anzeige „NO PROGRAM“. Nach einigen Sekunden erscheint wieder die ursprüngliche Anzeige.

Wiedergabe von einem iPod

Gehen Sie folgendermaßen vor, um einen iPod zur Wiedergabe an das System anzuschließen.

• Beachten Sie hierzu auch die Bedienungsanleitung für den iPod.
• Aktualisieren Sie die Software für den iPod auf die neuste Version.

Unterstützte iPod-Modelle (Juli 2009)

Öff nen Sie die Abdeckung der Haupteinheit und schließen Sie dann den iPod am iPod-Anschluss an.

• Sie können einen iPod, der sich in einem Etui oder einer Box befindet oder mit anderem Zubehör versehen ist, nicht am System anschließen. Der iPod muss immer entfernt werden.
• Anschließen eines iPod am System ohne Dock-Adapter kann den Anschluss beeinträchtigen oder beschädigen. Verwenden Sie immer den Dock-Adapter. (S. 12)
• Halten Sie den iPod gerade, wenn Sie ihn anschließen oder abstecken.
• Sobald der iPod angeschlossen ist, kann er aufgeladen werden.

Drücken Sie zum Starten der Wiedergabe die Taste [iPod ▶/Ⅲ].

- Drücken Sie zum Einschalten des Systems und Starten der Wiedergabe einfach die Taste [iPod▶/II].

■ Bedienvorgänge während der iPod-Wiedergabe

Sie können diese Vorgänge auch am iPod ausführen.

Wiedergabe der Titel im vorherigen/nächsten Album

Drücken Sie die Taste [PREV.], um zum vorherigen Album zu gehen, oder die Taste [NEXT], um zum nächsten Album zu gelangen.

Einstellen der Zufallswiedergabe

Drücken Sie die Taste [SHUFFLE]. Bei jedem Betätigen der Taste wird die Einstellung der Zufallsfunktion geändert.

Einstellung der wiederholten Wiedergabe

Drücken Sie die Taste [REPEAT]. Bei jedem Betätigen der Taste wird die Einstellung der Wiederholfunktion geändert.

Vorwärts/rückwärts springen

Halten Sie die Taste [I◀◀◀] oder [▶▶▶] gedrückt.

Halten Sie die Taste [I◀◀◀/◀◀◀] oder [▶▶▶/▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶>

Umschalten des Anzeigeinhalts

Drücken Sie die Taste [DISPLAY], um die Auswahl umzuschalten.

Pause und Fortsetzen der Wiedergabe

Drücken Sie die Taste [iPod ▶/Ⅲ].

Drücken Sie die Taste [▶/III].

Überspringen von Titeln, zurückspringen, zum Anfang springen

Einen Titel überspringen

Drücken Sie die Taste [▶▶▶].

Drücken Sie die Taste [▶▶ / ▶▶▶1].

Zum vorherigen Titel zurückspringen

Drücken Sie die Taste [◀◀◀] zweimal oder mehrmals nacheinander.

Drücken Sie die Taste [1◄◄◄/◄◄◄] zweimal oder mehrmals nacheinander.

Zum Anfang des Titels zurückspringen

Drücken Sie die Taste [I◀◀◀] einmal.

Drücken Sie die Taste [I◄◄/◄◄] einmal.

Wiedergabe von einem USB-Gerät

Schließen Sie einen USB Flash-Speicher- oder USB (Mass Storage Class)-kompatiblen digitalen Audioplayer am USB-Anschluss an und geben Sie Audiodateien wieder.

• Beachten Sie auch die Bedienungsanleitung für das angeschlossene USB-Gerät.
• Unterstützte Dateien

AAC

MP3

WMA

Details siehe „Unterstützte Audiodateien“. (S. 23)

Öff nen Sie die Abdeckung der Haupteinheit und schließen Sie dann ein USB-Gerät am [USB ➔] - Anschluss an.

Drücken Sie zum Starten der Wiedergabe die Taste [USB▶/Ⅲ].

• Drücken Sie zum Einschalten des Systems und Starten der Wiedergabe einfach die Taste [USB▶/III].
• Die Dateien und Ordner werden durchsucht, und die Wiedergabe beginnt mit der kleinsten Dateinummer. Informationen zur Wiedergabereihenfolge, wenn mehrere Dateien oder Ordner auf dem angeschlossenen Gerät enthalten sind, Siehe S. 28.

• Wenn keine abspielbaren Dateien gefunden werden, startet die Wiedergabe nicht.
• Beim Fortsetzen der Wiedergabe auf einem digitalen HDD-Audioplayer kann der Ton aufgrund des spezifi schen HDD-Mechanismus „springen“.

Wiedergabe externer Komponenten

Schließen Sie die externe Komponente an das System an wie unter beschrieben (S. 13).

• Schalten Sie vor dem Anschließen externer Komponenten stets zuerst dieses System und die externen Komponenten ab.
• Beachten Sie hierzu auch die Bedienungsanleitung für die angeschlossene externe Komponente.

Drücken Sie die Taste [D-IN], wenn die Wiedergabe von einem Gerät erfolgt, das am [DIGITAL IN (OPTICAL)]-Anschluss angesteckt ist oder drücken Sie die Taste [AUX], wenn die Wiedergabe von einem Gerät erfolgt, das am [AUX IN]-Anschluss angesteckt ist.

• Bei der Auswahl einer digitalen Komponente wird die Samplingfrequenz für das Eingangssignal angezeigt.
  ● Das System gibt digitale PCM-Signale wieder (32, 44,1, 48, 88,2, 96 kHz).

2 Starten Sie die Wiedergabe an der angeschlossenen externen Komponente.

Führen Sie zum Starten der Wiedergabe am externen Gerät die erforderliche Operation aus.

3 Stellen Sie die Lautstärke ein.

Einstellen des Eingangspegels externer Komponenten

Gehen Sie zum Einstellen des Eingangspegels einer an den [AUX IN]-Anschluss angeschlossenen externen Komponente wie folgt vor. Nehmen Sie diese Einstellung vor, wenn die Lautstärke einer externen Komponente bei derselben Lautstärkeeinstellung merklich höher oder niedriger als die von anderen Eingangsquellen ist.

Sie können einen Kenwood Digital-Audioplayer (im weiteren Text als „Digital-Audioplayer“ bezeichnet) an das System anschließen und zur Wiedergabe von Titeln verwenden.

Wiedergabe über einen Digital-Audioplayer

Gehen Sie zum Anschließen eines Digital-Audioplayers an das System und zu seiner Verwendung zur Wiedergabe von Titeln wie folgt vor.

• Schalten Sie beim Anschließen des Digital-Audioplayers stets zuerst dieses System und den Digital-Audioplayer aus.
• Beachten Sie beim Anschließen auch die Bedienungsanleitung für den angeschlossenen digitalen Audioplayer.
• Wenn Sie zum Anschluss des digitalen Audioplayers das zugehörige Kabel PNC-150 verwenden, können Sie ihn über das Hauptgerät und die Fernbedienung bedienen.

Kompatible Digital-Audioplayer von Kenwood (nur Europa und Australien)

HDD-Audioplayer Speicher-Audioplayer
HD20GA7	M1GC7, MGR-A7

Schließen Sie den Digital-Audioplayer am [D.AUDIO IN]-Anschluss an der Rückseite des Hauptgeräts an.

Schalten Sie den Digital-Audioplayer ein.

Drücken Sie zum Starten der Wiedergabe die Taste [D.AUDIO▶/Ⅲ].

• Drücken Sie zum Einschalten des Systems und Starten der Wiedergabe einfach die Taste [D.AUDIO▶/Ⅲ].
• Verwenden Sie die Bedienelemente des angeschlossenen Digital-Audioplayers, wenn er nicht über das zugehörige Kabel PNC-150 angeschlossen ist.

- Wenn Sie das korrekte Kabel zum Anschluss verwenden, werden die Lautstärke- und Klangeinstellungen des Digital-Audioplayers angezeigt.

- Trennen Sie das Anschlusskabel des Audioplayers vom [D.AUDIO IN]-Anschluss ab, wenn Sie ihn nicht weiter verwenden möchten.

■ Bedienvorgänge während der Wiedergabe mit dem Digital-Audioplayer

Einstellen des Eingangspegels des Digital-Audioplayers

Gehen Sie zum Einstellen des Eingangspegels einer an den [D.AUDIO IN]-Anschluss angeschlossenen externen Komponente wie folgt vor.

Nehmen Sie diese Einstellung vor, wenn die Lautstärke einer externen Komponente bei derselben Lautstärkeeinstellung merklich höher oder niedriger als die von anderen Eingangsquellen ist.

Audioeinstellungen

Stellen Sie die Klangqualität Ihres Stereosystems ein wie in diesem Kapitel beschrieben.

Zudem können Sie den Klang mit Hilfe der Soundqualitätsfunktion des Systems an Ihre persönlichen Vorlieben anpassen.

CONEQ (Akustischer Equalizer)

Anpassen der akustischen Eff ekte an den Raum•

Digitalsignalprozessor

Einstellen der Super-Bass-Töne (D-BASS)•

Einstellen der Pegelbereiche (TONE)•

Deaktivieren der D-BASS, TONE-Eff ekte (FLAT)

Supreme EX

Einstellen von Supreme EX•

BALANCE

Einstellen der Lautstärkebalance der Lautsprecher•

CONEQ

(Akustischer Equalizer)

Mit der digitalen Soundkorrekturtechnologie von Convolution Equalizer (CONEQ) können Sie einen für Ihre Hörumgebung angemessenen akustischen Effekt auswählen.

Anpassen der akustischen Eff ekte an den Raum

Drücken Sie die Taste [MODE].

Wählen Sie „CONEQ SET“.

Drücken Sie die Taste [◀] oder [▶].

Drücken Sie die Taste [ENTER].

Auswählen einer CONEQ-Nummer.

Drücken Sie die Taste [▲] oder [▼].

Die Anzeige ändert sich wie unten dargestellt.

Drücken Sie die Taste [ENTER].

Digitalsignalprozessor

Das System verfügt über einen Digitalsignalprozessor (DSP), der es Ihnen erlaubt, die Wirkung von Super-Bass-Tönen und den Klangpegel im Tief-, Mittel- und Hochfrequenzbereich anzupassen. Diese Funktionalität ermöglicht detailliertere Einstellungen, mit denen Sie das Klangbild Ihren persönlichen Vorlieben anpassen können.

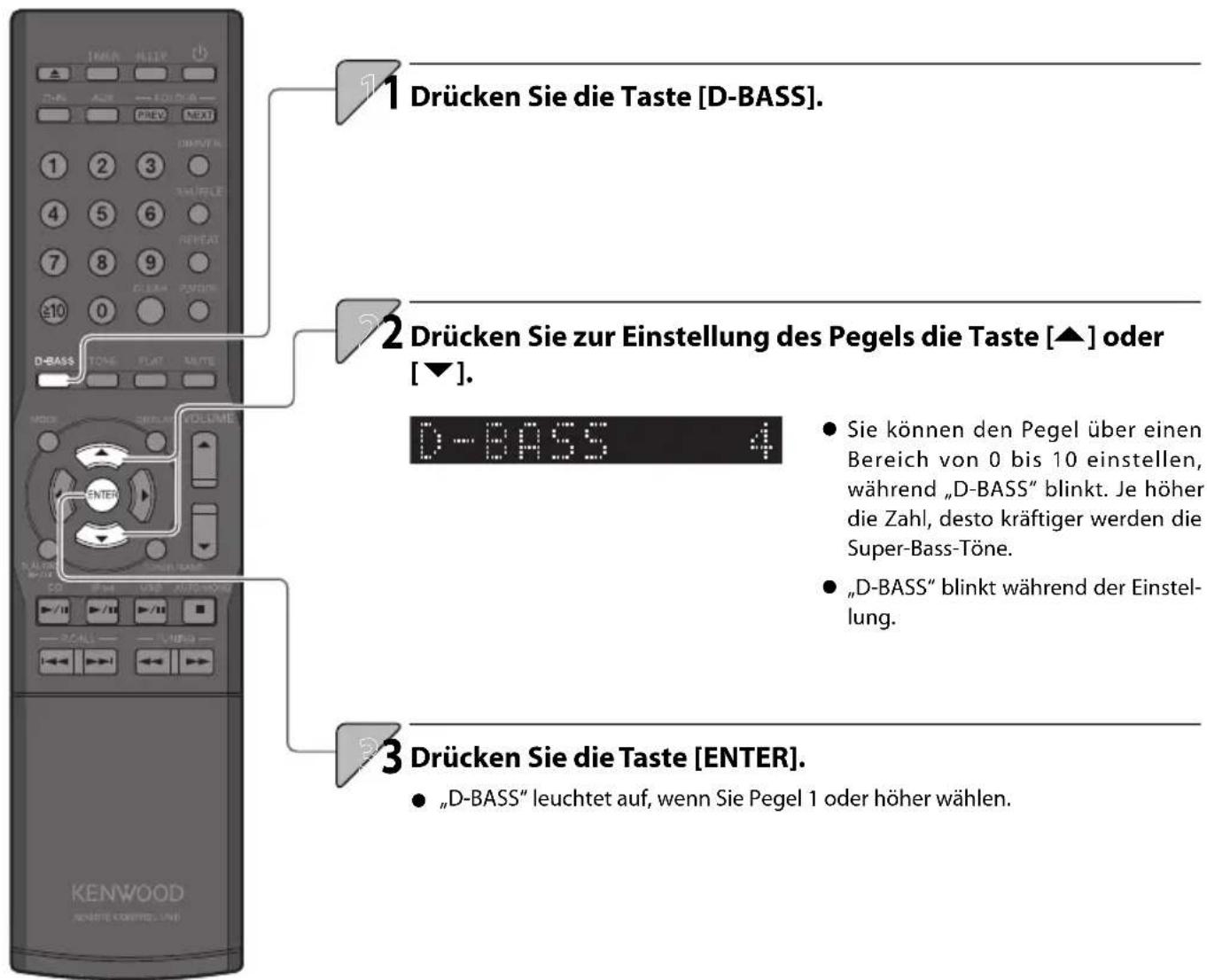

Einstellen der Super-Bass-Töne (D-BASS)

Mit dieser Funktion können Sie die Wirkung von Super-Bass-Tönen Ihren persönlichen Vorlieben anpassen.

Einstellen der Pegelbereiche (TONE)

Sie können den Klang im Tief-, Mittel- und Hochfrequenzbereich an Ihre Präferenzen anpassen (TONE).

PEGEL (dB)

Eingestellter PegelVariable Frequenzen
PEGEL (dB)

Drücken Sie die Taste [TONE] und wählen Sie dann [BASS] aus den Pegelbereichen (BASS: Tieftonbereich, MID: Mitteltonbereich, TREBLE: Hochtonbereich, OFF: Einstellung aus).

Drücken Sie zur Auswahl der Tiefton (BASS)-Frequenz (niedrig: 100 Hz, mittel: 150 Hz oder hoch: 200 Hz) die Taste [◀] oder [▶].

Drücken Sie zur Einstellung des Tieftonpegels (BASS) die Taste [▲] oder [▼].

- „TONE“ blinkt während der Einstellung. Während die "TONE"-Anzeige blinkt, können Sie den Pegel in einem Bereich von -8 bis +8 einstellen.

Fortsetzung auf der nächsten Seite

Drücken Sie die Taste [TONE].

Drücken Sie zur Auswahl der Hochton (TREBLE)-Frequenz (niedrig: 5 kHz, mittel: 7 kHz oder hoch: 10 kHz) die Taste [◀] oder [▶].

Drücken Sie zur Einstellung des Hochtonpegels (TREBLE) die Taste [▲] oder [▼].

- „TONE“ blinkt während der Einstellung. Während die „TONE“-Anzeige blinkt, können Sie den Pegel in einem Bereich von -8 bis +8 einstellen.

Drücken Sie die Taste [ENTER].

- Wenn ein anderer Pegel als 0 eingestellt ist, erscheint die [TONE]-Anzeige.

- Wenn Sie nicht alle Pegelbereiche einstellen möchten, können Sie den Vorgang durch Drücken der Taste [ENTER] beenden, sobald die gewünschten Pegelbereiche eingestellt sind.

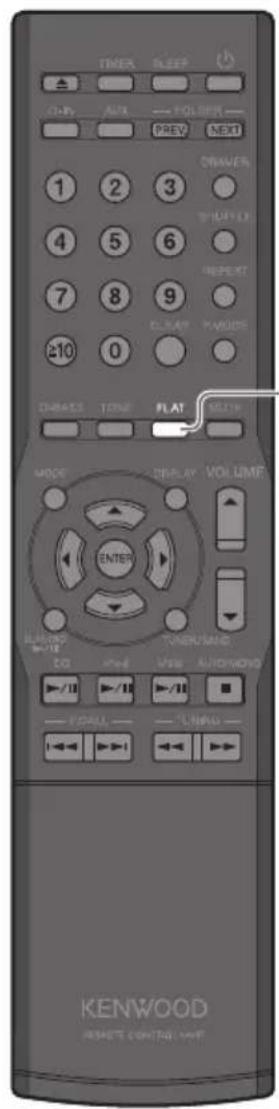

Deaktivieren der D-BASS, TONE-Eff ekte (FLAT)

1 Drücken Sie die Taste [FLAT].

- „D-BASS“ und „TONE“ sind auf 0 eingestellt.

Supreme EX

Supreme EX ist Kenwoods eigene Originaltechnologie zur Verbesserung der Klangqualität und wird zur Wiedergabe von CDs und Audiodateien mit an einen Digitaleingang angeschlossenen Komponenten verwendet.

Einstellen von Supreme EX

Drücken Sie die Taste [MODE].

Wählen Sie „SPRM SET“.

Drücken Sie die Taste [◀] oder [▶].

Drücken Sie die Taste [ENTER].

Wählen Sie „ON“ oder „OFF“.

Drücken Sie die Taste [▲] oder [▼].

Drücken Sie die Taste [ENTER].

- „SPRM EX“ blinkt während der Einstellung.

- „SPRM EX“ leuchtet, wenn „SPRM ON“ ausgewählt ist und es erlischt, wenn „SPRM OFF“ gewählt wird.

- Die Supreme EX-Funktion ist verfügbar, wenn „CD“, „D-IN“, „iPod“ oder „USB“ gewählt ist.

- Auch wenn „D-IN“ gewählt ist, leuchtet „SPRM EX“ nicht auf, wenn die Eingangssignalfrequenz 96 kHz, 88,2 kHz oder 48 kHz beträgt.

BALANCE

Mit Hilfe dieser Einstellung können Sie die Lautstärkebalance zwischen dem linken und rechten Lautsprecher anpassen.

Einstellen der Lautstärkebalance der Lautsprecher

    subgraph Drücken Sie die Taste
        E["Balance"] --> F["Drücken Sie die Taste [ENTER"]]
    end

    subgraph Stellen Sie die Balance
        G["Drücken Sie die Taste [▲"] oder["▼"].] --> H["Drücken Sie die Taste [ENTER"]]
    end

Komponenteneinstellungen

Dieses Kapitel erläutert neben den grundlegenden Zeiteinstellungen auch die Einstellungen für Timer, Anzeige und andere Funktionen, die eine intensivere Nutzung dieses Produktes gestatten.

Timer-Einstellung

Einstellen des Sleep-Timers (SLEEP)•

Einstellen des Programm-Timers (TIMER SET)•

Anzeigeeinstellungen

Einstellen der Anzeigehelligkeit (DIMMER)•

Ein- und Ausschalten des Anzeigeschoners•

Einstellung der Systemuhr 64

A.P.S. (Auto Power Save) 65

Einstellung der Stromversorgung 66

Timer-Einstellung

Ein Sleep-Timer schaltet das System nach einer bestimmten Zeitdauer automatisch aus, während ein Programm-Timer die Wiedergabe zu einem bestimmten Zeitpunkt startet.

Einstellen des Sleep-Timers (SLEEP)

Diese Funktion schaltet das System nach der eingestellten Zeitdauer automatisch aus. Sie können das Intervall in 10-Minuten-Schritten von 10 bis 90 Minuten einstellen.

Drücken Sie die Taste [SLEEP].

Die Zeitdauer wird mit jedem Tastendruck um 10 Minuten verlängert. Die nächste Einstellung nach 90 Minuten schaltet den Timer aus.

- Während der Sleep-Timer läuft, können sie die verbleibende Zeitdauer durch Drücken der Taste [SLEEP] anzeigen.

■ Zum Abbrechen des Sleep-Timers

Drücken Sie die Ein/Aus-Taste [💡], um das System auszuschalten (Standby), oder drücken Sie die Taste [SLEEP], so dass „★“ erlischt.

Einstellen des Programm-Timers (TIMER SET)

Mit dieser Funktion können Sie den Timer zum automatischen Starten der Wiedergabe ab einem bestimmten Zeitpunkt verwenden. Sie können zwei Timer (PROG. 1 und PROG. 2) gleichzeitig einstellen. Die Wiedergabe kann von einem Radio, CD, iPod, USB-Gerät oder von einer externen Komponente (AUX IN) erfolgen.

• Stellen Sie die Systemuhr auf die korrekte Uhrzeit ein, ehe Sie diesen Vorgang ausführen (Siehe S. 64).
• Achten Sie beim Einstellen der Zeitdauer für PROG. 1 und PROG. 2 darauf, einen Zeitunterschied von mindestens 1 Minute einzuhalten, um zu vermeiden, dass sich die beiden Laufzeiten überschneiden.

Drücken Sie die Taste [MODE].

Wählen Sie „TIMER SET“.

Drücken Sie die Taste [◀] oder [▶].

Drücken Sie die Taste [ENTER].

Wählen Sie „PROG. 1“ oder „PROG 2“.

Drücken Sie die Taste [▲] oder [▼].

Drücken Sie die Taste [ENTER].

Wählen Sie „ON“ oder „OFF“.

Drücken Sie die Taste [▲] oder [▼].

Drücken Sie die Taste [ENTER].

- Wenn Sie „OFF“ wählen, wird der Vorgang beendet und die ursprüngliche Anzeige wiederhergestellt.

5 Wählen Sie den Tag (die Tage), an dem (denen) der Programm-Timer verwendet werden soll.

Drücken Sie die Taste [▲] oder [▼].

Der Modus ändert sich bei jedem Betätigen der Taste wie unten dargestellt.

Drücken Sie die Taste [ENTER].

- Gehen Sie zu Schritt 7, wenn Sie „EVERYDAY“, „MON-FRI“, „TUE-SAT“ oder „SAT-SUN“ gewählt haben.

6 Wählen Sie „EVERY WEEK“ oder „ONETIME“.

Drücken Sie die Taste [▲] oder [▼].

Drücken Sie die Taste [ENTER].

7 Wählen Sie die „ON“-Einstellung (startzeit).

Stellen Sie mit der Taste [▲] oder [▼] die „stunden“ ein.

Stellen Sie mit der Taste [▲] oder [▼] die „minuten“ ein.

• Der Timer läuft jede Woche.
• Der gewählte Timer wird nur einmal ausgeführt.

- Die „stunde“ blinkt.

Drücken Sie die Taste [ENTER].

- Die „minute“ blinkt.

Drücken Sie die Taste [ENTER].

8 Wählen Sie die „OFF“-Einstellung (Endzeit).

Stellen Sie mit der Taste [▲] oder [▼] die „stunden“ ein.

Stellen Sie mit der Taste [▲] oder [▼] die „minuten“ ein.

- Die „stunde“ blinkt.

Drücken Sie die Taste [ENTER].

- Die „minute“ blinkt.

Drücken Sie die Taste [ENTER].

Wählen Sie „PLAY“ oder „AI PLAY“.

Drücken Sie die Taste [▲] oder [▼].

Drücken Sie die Taste [ENTER].

- Die Wiedergabe erfolgt mit der in Schritt 10 gewählten Lautstärke.

- Die Wiedergabe beginnt zur festgelegten Zeit und die Lautstärke steigt schrittweise auf den in Schritt 10 festgelegten Pegel an.

10 Stellen Sie die Lautstärke ein.

Drücken Sie die Taste [▲] oder [▼].

Drücken Sie die Taste [ENTER].

- Sie können die Lautstärke nicht mit der [VOLUME]-Taste einstellen.

Wählen Sie die Eingangsquelle.

Drücken Sie die Taste [▲] oder [▼].

Der Modus ändert sich bei jedem Betätigen der Taste wie unten dargestellt.

Drücken Sie die Taste [ENTER].

- Wenn Sie eine andere Eingangsquelle als „TUNER“ wählen, ist der Vorgang damit beendet, und in der Anzeige erscheint die Meldung „COMPLETE“. Anschließend erscheint wieder die ursprüngliche Anzeige.

- Wenn Sie „TUNER“ wählen, können Sie eine Vorwahlnummer mit der Taste [▲] oder [▼] auswählen. Drücken Sie dann die Taste [ENTER]. Der Vorgang ist damit abgeschlossen und in der Anzeige erscheint die Meldung „COMPLETE“. Anschließend erscheint wieder die ursprüngliche Anzeige.

12 Prücken Sie die Ein/Aus-Taste [💡], um das System auszuschalten.

● Die [STANDBY/TIMER]-Anzeige am Hauptgerät leuchtet orange.
- Stellen Sie die Uhr auf die korrekte Zeit ein, falls die Anzeige rot leuchtet.

■ Zum Ein- oder Ausschalten eines Timers

- Wenn das System eingeschaltet ist, drücken Sie die Taste [TIMER].

Die Einstellung ändert sich bei jedem Drücken der Taste [TIMER].

PROG. 1 und 2 einTimer aus

- Die [STANDBY/TIMER]-Anzeige leuchtet rot, wenn der Strom ausgefallen ist oder wenn das System eine Zeit lang vom Strom abgesteckt war. Stellen Sie in diesem Fall die Systemuhr wieder korrekt ein (Siehe S. 64).

• Wiederholen Sie die Timer-Einstellungen von Anfang an, um die Programmeinstellungen zu ändern.
• Wenn sich das System im Standby-Modus befindet, wird beim Drücken der Taste [■] auf der Fernbedienung 5 Sekunden lang die Timer-Einstellung (ein oder aus) angezeigt.

Anzeigeeinstellungen

Diese Funktionen dienen zum Einstellen der Anzeigehelligkeit sowie zum Festlegen der Einstellungen für den Hauptgeräteregler.

Einstellen der Anzeigehelligkeit (DIMMER)

Stellen Sie die Anzeigehelligkeit wie folgt ein. Stellen Sie die Helligkeit nach Ihren persönlichen Vorlieben und den Raumbedingungen ein.

Drücken Sie die Taste [DIMMER].

Der Modus ändert sich bei jedem Betätigen der Taste wie unten dargestellt.

„DIMMER OFF“: Normale Helligkeit
„DIMMER 1“: Verringert die Helligkeit der Anzeige.
„DIMMER 2“: Verringert die Helligkeit der Anzeige und schaltet die Reglerbeleuchtung aus.
„DIMMER 3“: Kehrt zur normalen Helligkeit der Anzeige zurück und schaltet die Reglerbeleuchtung aus.

Ein- und Ausschalten des Anzeigeschoners

Wenn das System für eine voreingestellte Zeitdauer unbenutzt bleibt, durchläuft diese Funktion die Anzeigeoptionen, um einem Einbrennen der Textanzeige und einer ungleichmäßigen Anzeigehelligkeit vorzubeugen.

Drücken Sie die Taste [MODE].

Wählen Sie „DISP. SAVER“.

Drücken Sie die Taste [◀] oder [▶].

Drücken Sie die Taste [ENTER].

Wählen Sie „ON“ oder „OFF“.

Drücken Sie die Taste [▲] oder [▼].

Drücken Sie die Taste [ENTER].

- Nach dem Beenden einer CD- oder USB-Wiedergabe wird der Anzeigeschoner aktiviert, wenn das System 10 Minuten lang unbenutzt bleibt. Wenn Sie eine andere Eingangsquelle gewählt haben, wird der Anzeigeschoner aktiviert, wenn das System nach dem letzten Tastendruck 10 Minuten lang unbenutzt bleibt.

Einstellung der Systemuhr

Stellen Sie die Systemuhr auf die korrekte Zeit ein. Wenn die Systemuhrzeit nicht stimmt, beginnt der Programm-Timer nicht zur richtigen Zeit mit der Wiedergabe.

- Der aktuell eingestellte Tag und die eingestellte Zeit werden angezeigt.

● Wiederholen Sie den Vorgang bei einem Eingabefehler von Anfang an.
- Stellen Sie die Zeit nach einem Stromausfall, oder wenn das Stromkabel des Systems einige Zeit von der Wandsteckdose abgetrennt war, erneut ein.
- Wenn Sie die Taste [■] auf der Fernbedienung drücken, während sich das System im Standby-Modus befindet, wird die Zeit 5 Sekunden lang angezeigt.
- Die Zeitanzeige ist je nach Region unterschiedlich (24-Stunden-Anzeige oder AM/PM-Anzeige).

A.P.S. (Auto Power Save) ist eine Funktion, die das System automatisch ausschaltet, wenn es nach der Wiedergabe einer CD oder einen angeschlossenen USB-Gerätes 30 Minuten lang unbenutzt bleibt.

- Wenn die Eingangsquelle eine andere als CD oder USB ist, spricht die APS-Funktion an, wenn die Lautstärke auf Null (VOLUME 0) eingestellt oder wenn MUTE eingeschaltet ist. Schalten Sie A.P.S. aus oder stellen Sie die Lautstärke auf einen höheren Pegel als Null ein, wenn Sie externe Komponenten zur Aufnahme verwenden.

Einstellung der Stromversorgung

Geben Sie an, ob ein iPod oder USB-Gerät mit Strom versorgt wird, auch dann, wenn ein iPod oder USB-Gerät angeschlossen, aber nicht als Eingangsquelle ausgewählt ist.

(unabhängig von der Einstellung werden als Eingangsquelle ausgewählte Geräte imme rmit Strom versorgt).

Gerätepfl ege

Dieses Kapitel erläutert die Vorgehensweise, wenn Fehlermeldungen angezeigt werden oder Fehler auftreten. Es beschreibt ebenfalls, wie Sie Ihr System aufbewahren und pfl egen sollten, um seinen Unterhaltungswert auf viele Jahre hinaus zu gewährleisten.

Meldungen 68

Fehlerbehebung 69

Glossar der verwendeten Begriff e ....72

Pflege und Aufbewahrung 73

Technische Daten 74

Angezeigte Meldung Bedeutung
NO DISC Es ist keine CD eingelegt.→Legen Sie eine CD ein.
NO PGM Es sind keine Titel programmiert.→Programmieren Sie die Titel, die Sie hören möchten. (Siehe S. 31)→Brechen Sie den Programm-Modus ab und verwenden Sie die normale Wiedergabe. (Siehe S. 32)
PGM FULL Es wurde versucht, einen 51. Titel zu programmieren.→Sie können nur bis zu 50 Titel auswählen. (Siehe S. 32)
NOT SUPPORT Es ist ein iPod angeschlossen, der vom System nicht unterstützt wird. (Siehe S. 38)
NonPCM	Der [DIGITAL IN (OPTICAL)]-Anschluss an der Rückseite des Hauptgeräts empfängt Eingangssignale, die keine PCM-Signale sind. (Siehe S. 13)
TRAY OPEN Das CD-Fach ist off en.→Fach schließen.
UNLOCK	Die am [DIGITAL IN (OPTICAL)]-Anschluss an der Rückseite des Hauptgeräts angeschlossene Komponente ist nicht eingeschaltet. Eine weitere Ursache ist, dass kein Eingangssignal vorhanden ist.
---- kHz Die Samplingfrequenz des PCM-Eingangssignals liegt außerhalb des Wiedergabebereichs.
......	Es sind keine TAG-Daten vorhanden. (Siehe S. 23)

Bei Fehlfunktionen jeder Art sollten Sie anhand der nachfolgenden Tabellen feststellen, ob Sie das Problem selbst lösen können oder den Kundendienst rufen müssen.

Verstärker/Lautsprecher

Symptome Lösung Siehe Seite
Es wird kein Ton ausgegeben	Kontrollieren Sie alle Anschlüsse, siehe Beschreibung unter. Erhöhen Sie die Lautstärke.Beenden Sie die MUTE-Funktion.Ziehen Sie Kopfhörer ab, die am Hauptgerät angesteckt sind.	10-13202013
Die [STANDBY/TIMER]-Anzeige blinkt rot und es ist kein Ton hörbar.	Eines der Lautsprecherkabel ist kurzgeschlossen. Ziehen Sie das Stromkabel ab und schließen Sie das Lautsprecher-kabel erneut an.Möglicherweise liegt ein internes Problem vor. Schalten Sie die Stromversorgung des Hauptgeräts aus, ziehen Sie das Stromkabel ab und lassen Sie das Gerät reparieren.	—
An den Kopfhörern wird kein Ton ausgegeben	Vergewissern Sie sich, dass der Kopfhörerstecker richtig angeschlossen ist.Erhöhen Sie die Lautstärke.Beenden Sie die MUTE-Funktion.	132020
Von „D-IN“ wird kein Ton empfangen.	Kontrollieren Sie alle Anschlüsse, siehe Beschreibung unter. Vergewissern Sie sich, dass an der angeschlossenen Komponente „PCM“ als Digitalausgangseinstellung gewählt ist.	13
An einem der Lautsprecher ist kein Ton hörbar.	Kontrollieren Sie alle Anschlüsse, siehe Beschreibung unter.Kontrollieren Sie die Lautstärkebalance des linken und rechten Lautsprechers.	1056
Die Uhranzeige blinkt.	Stellen Sie die Zeit ein wie unterbeschrieben.	64
Der Timer funktioniert nicht.	Stellen Sie die Zeit ein wie unterbeschrieben.Stellen Sie eine Start- und Endzeit für den Programm-Timer ein.	6459

Tuner

Symptome Lösung Siehe Seite
Kein Radioempfang	● Schließen Sie die Antennen an.● Wählen Sie das Frequenzband (AM oder FM).● Stellen Sie das Radio auf die Frequenz des gewünschten Senders ein.	103332-35
Interferenzen (Rauschen)	● Installieren Sie eine Außenantenne an einem von Straßen entfernten Ort.● Schalten Sie alle Elektrogeräte aus, die Störgeräusche verursachen könnten.● Stellen Sie das System weiter vom Fernsehgerät entfernt auf.	—
Ich habe Auto Memory verwendet und die Taste [P.CALL] gedrückt, habe aber noch immer keinen Rundfunkempfang.	● Führen Sie Auto Memory nochmals aus.● Führen Sie eine manuelle Sendervorwahl für Frequenzen durch, die Sie empfangen können.	3435

CD

Symptome Lösung Siehe Seite
Eine eingelegte CD wird nicht wiedergegeben.	Legen Sie die Disk richtig, mit der Beschriftung nach oben ein.Reinigen Sie die Disk (Siehe „Pfl ege und Aufbewahrung").Warten Sie, bis eventuelle Kondensation verdunstet ist (Siehe).	267373
Es wird kein Ton ausgegeben	Drücken Sie die Taste [CD▶/■].Reinigen Sie die Disk (Siehe „Pfl ege und Aufbewahrung").	2673
Die Wiedergabe springt.	Reinigen Sie die Disk (Siehe „Pflege und Aufbewahrung").	73
Ich kann einige Audio-dateien nicht abspielen.	Das System spielt keine beschädigten Audiodateien ab.Versichern Sie sich, dass die Wiedergabe der Audiodatei vom System unterstützt wird.	23
Die Wiedergabe startet nicht sofort.	Der Start der Wiedergabe kann sich verzögern, wenn eine große Zahl von Ordnern vorhanden ist.	28
Die TAG-Daten werden nicht korrekt angezeigt.	Lesen Sie den Abschnitt,, um zu prüfen, welche TAG-Daten zur Anzeige auf diesem System geeignet sind.	23

iPod

Symptome Lösung Siehe Seite
Der iPod kann nicht fest angesteckt werden.	● Kontrollieren Sie, ob der richtige Dock-Adapter benutzt wird. Danach überprüfen Sie, ob die Verbindung zwischen iPod und System unbeschädigt ist und schließen den iPod erneut am System an.	12
Der iPod gibt keinen Ton aus.	● Der iPod ist nicht richtig angeschlossen. Entfernen Sie den iPod vom System, und schließen Sie ihn dann wieder an.	12
Der iPod kann nicht aufgeladen werden.	● Der iPod ist nicht richtig angeschlossen. Entfernen Sie den iPod vom System, und schließen Sie ihn dann wieder an.	12

USB

Symptome Lösung Siehe Seite
Es ist kein Ton hörbar, wenn ein USB Flash-Speicher oder ein USB-Audio-Player angeschlossen ist.	● Stecken Sie den USB Flash-Speicher korrekt an. ● Schließen Sie das USB-Kabel korrekt an. ● Versichern Sie sich, dass der USB-Audio-Player eingeschaltet ist.	1240

Am D.AUDIO IN-Anschluss angeschlossene Komponenten

Symptome Lösung Siehe Seite
Das Hauptgerät und die Fernbedienung können keinen Kenwood Digital-Audioplayer steuern.	Schließen Sie den Player mit dem zugehörigen Kabel PNC-150 an.Vergewissern Sie sich, dass das angeschlossene Modell kompatibel ist.	1244

Fernbedienung

Symptome Lösung Siehe Seite
Die Fernbedienung funktioniert nicht.	Legen Sie neue Batterien ein.Verwenden Sie die Fernbedienung innerhalb ihres vorgesehenen Sendebereichs.	1717

Mikrocomputer-Reset

Symptome Lösung

Funktionsstörung des Mikrocomputers (das System funktioniert nicht, die Anzeige ist fehlerhaft usw.).

● Funktionsstörungen können externe Ursachen haben oder auftreten, wenn ein Anschlusskabel bei eingeschaltetem System abgezogen wird. Gehen Sie wie nachfolgend beschrieben vor, um ein Reset des Mikro-computers auszuführen.1 Ziehen Sie das Stromkabel von der Wandsteckdose ab.2 Stecken Sie das Stromkabel wieder in die Steckdose ein und halten Sie dabei die Ein/Aus-Taste [+] am Hauptgerät gedrückt.3 Zu Beginn des Rücksetzens (Reset) des Mikrocomputers sieht die Anzeige wie rechts abgebildet aus.● Die Anzeige erlischt während des Rücksetzens des Mikrocomputers.4 Nach Abschluss des Rücksetzens wechselt das Gerät in den Bereitschaftsmodus.● Beachten Sie bitte, dass bei einem Reset alle gespeicherten Informationen gelöscht und die Grundeinstellungen des Geräts wiederhergestellt werden.

Glossar der verwendeten Begriff e

Begriff	Bedeutung	Seite
AAC Eine Abkürzung	von „Advanced Audio Coding“. Dies ist ein Komprimierungsstandard, der nur auf die Audiokomponente von Bildkomprimierungsverfahren für die digitale Bildübertragung usw. angewandt wird.	23
Bitrate Eine Zahl, die	die pro Sekunde verarbeitete Datenmenge angibt. Je höher die Bitrate, desto besser die Klangqualität.	23
CD-DA Bezieht sich auf	Musik-CDs. Fast alle normalerweise als „CD“ bezeichneten Disks sind tatsächlich CD-DA-Disks.	22
CONEQ CONEQ gleicht	den akustischen Frequenzgang aus und korrigiert Phasen- und Zeitsynchronitätsfehler von Lautsprecher-systemen. Durch CONEQ verbesserte Lautsprecher erreichen eine besonders originalgetreue, harmonische und fein aufgelöste Klangqualität.	48
MP3 Ein vom deutschen	Fraunhofer IIS entwickeltes Audiokomprimierungsverfahren, das hohe Datenkomprimierungsraten durch das Entfernen von vom menschlichen Ohr nicht leicht wahrnehmbaren Daten erreicht. MP3 kann Daten auf Raten von ungefähr 1/11 (128 kbps) komprimieren und dabei die äquivalente Klangqualität einer Musik-CD beibehalten.	23
Sampling-frequenz	Eine Zahl die angibt, wie oft pro Sekunde Analogsignale zur Konvertierung in Digitalsignale erfasst werden. Die Samplingfrequenz für Musik-CDs beträgt 44,1 kHz. In der Regel gilt: Je höher die Samplingfrequenz, desto besser die Klangqualität.	23
TAG-Informationen	Informationen, die in Audiodateien enthalten sind, z. B. Titel, Künstler, Album und Genre.	23
USB Ein Standard für	eine Schnittstelle zum Anschluss von Peripheriegeräten an einen Computer. Dieses System unterstützt USB 1.1 und 2.0.	22
USB-Massenspeicherkasse	Ein Standard für die Computersteuerung eines USB-Gerätes. Ermöglicht dem Computer auch die Erkennung eines angeschlossenen USB-Gerätes als externes Speichergerät.	22
WMA Eine Abkürzung für „Windows MediaTM Audio“, ein von der Microsoft Corporation in den USA entwickeltes Audiokomprimier- und -codiersystem.		23

Pflege und Aufbewahrung

Pflege und Aufbewahrung des Hauptgerätes

■ Halten Sie das System von folgenden Orten fern

• Orte mit direktem Sonnenlicht;
• Orte, an denen eine hohe Luftfeuchtigkeit herrscht, oder staubige Orte;
• Orte, die der direkten Wärme von Heizgeräten ausgesetzt sind.

■ Verhinderung von Kondensationsbildung

Extremtemperaturunterschiede zwischen System und Luft können zu Kondenswasserbildung im System führen. Das System funktioniert nicht einwandfrei, wenn Kondensationswasser vorhanden ist. Benutzen Sie das System bei Kondenswasserbildung nicht, sondern lassen Sie es einige Stunden lang trocknen.

Treff en Sie besondere Maßnahmen zum Schutz vor Kondensation, wenn Sie das System zwischen zwei Orten mit sehr unterschiedlichen Temperaturen bewegen oder in einen Raum mit hoher Luftfeuchtigkeit bringen.

■ Säubern einer CD

Wischen Sie das Bedienfeld oder das Gehäuse, falls es verunreinigt ist, mit einem weichen trockenen Tuch ab. Verwenden Sie keinerlei Farbverdünner, Benzin, Alkohol oder Kontaktspray; diese Chemikalien könnten zu einer Entfärbung oder Deformation der behandelten Bereiche führen.

Pflege und Aufbewahrung von CDs

■ Aufbwahren einer CD

Wenn Sie eine CD längere Zeit nicht benutzen, nehmen Sie sie aus dem Hauptgerät und bewahren Sie sie in ihrer Hülle auf.

■ Säubern einer CD

• Wenn eine CD durch Fingerabdrücke oder andere Verschmutzungen verunreinigt ist, wischen Sie sie bitte vorsichtig mit einem weichen trockenen Tuch in kreisrunden Bewegungen ab.
• Verwenden Sie zur Reinigung von CDs keinen Schallplattenreiniger, keinerlei Farbverdünner, Benzin oder Alkohol.
• Verwenden Sie keinen CD-Zubehör (Stabilisator, Schutzbogen, Schutzring)- oder Linsenreiniger.

■ Weitere Vorsichtshinweise

• Beschriften Sie CDs nicht mit einem Bleistift oder Kugelschreiber.
• CDs, deren Aufkleber sich löst bzw. bei denen Klebstoff am Aufkleber austritt, dürfen nicht verwendet werden.
• Kleben Sie kein Papier und keine Aufkleber auf CDs.

Hauptgerät

[Verstärker]

Tatsächliche Ausgangsleistung bei STEREO-Betrieb. 40 W+40 W RMS (1 kHz, 10 % T.H.D., 4 Ω)

Gesamtklirrfaktor 0,03% (1 kHz, 1 W, 4 Ω)

Klangregelungscharakteristik

BASS

(TURN OVER 100 Hz) ....±4,0 dB (bei 100 Hz)

(TURN OVER 150 Hz) ....±6,6 dB (bei 100 Hz)

(TURN OVER 200 Hz) ....±7,5 dB (bei 100 Hz)

MID

Eingänge (Empfindlichkeit/Impedanz)

LINE (AUX) 450 mV / 22 kΩ

LINE (D.AUDIO) 250 mV / 11 kΩ

Ausgänge (Pegel/Impedanz)

Wiedergabefrequenzbereich 1 Hz – 24 kHz

Digitaleingänge (Empfindlichkeit/Wellenlänge)

Optisch ....-15 dBm --24 dBm, 660 nm ±30 nm

Ausgänge (Pegel/Wellenlänge)

Optisch ....-21 dBm --15 dBm, 660 nm

[USB]

Verwendbares USB-Gerät ....USB-Massenspeicherklasse

Interface ....USB 2.0 (Full Speed) USB 1.1 kompatibel

Dateisystem....FAT 16/32

Versorgungsstrom....max. 500 mA

[Tuner]

UKW-Empfänger

Empfangsfrequenzbereich ....87.5 MHz bis 108 MHz

Antennenimpedanz ....75 Ω unbalanciert

MW-Empfänger

Empfangsfrequenzbereich

Europa/ Australien 531 kHz bis 1,602 kHz

US 530 kHz bis 1,700 kHz

[CD-Player]

Scanverfahren....Halbleiterlaser

[Stromversorgung usw.]

Leistungsaufnahme im Standby-Betrieb .....1 W oder weniger

Leistungsaufnahme....35 W

Abmessungen

Breite 200 mm

Höhe 95 mm

Tiefe 299 mm

Gewicht (netto) 2,3 kg

[Lautsprecher]

Gehäuse....Bass-Reflex

Lautsprechereinheit

Woofer 110 mm Kegeltyp

Tweeter 25 mm Typ Dome

Nennimpedanz 4 Ω

Max. Eingangsleistung 40 W

Abmessungen

Breite 140 mm

Höhe 237 mm

Tiefe 236 mm

Gewicht (netto) 3,4 kg (je Einheit)

Anmerkungen:

Kenwood ist bemüht, seine Produkte ständig zu verbessern. Aus diesem Grund können die Spezifikationen ohne vorherige Ankündigung geändert werden.

- Bei extremer Kälte (unter dem Gefrierpunkt) kann die Leistung beeinträchtigt sein.

Hergestellt unter der Lizenz von Real Sound Lab, SIA. CONEQ ist ein Warenzeichen von Real Sound Lab, SIA.

Tragen Sie die auf der Rückseite des Gerätes aufgeführte Seriennummer an der dafür vorgesehenen Stelle der Garantiekarte und in dem unten aufgeführten dafür vorgesehen Feld ein. Geben Sie, wenn Sie Ihren Händler hinsichtlich weiterer Informationen oder hinsichtlich einer Wartung konsultieren, bitte stets die Modellbezeichnung sowie die Seriennummer dieses Gerätes an.

Modellbezeichnung

Seriennummer
