Produkttyp	Hochgeschwindigkeits-Farbscanner
Modellnummer	KV-S3065CL
Abmessungen (B × T × H)	495 × 575 × 288 mm
Gewicht	24 kg
Stromversorgung	100–120 V / 220–240 V Wechselspannung, 50/60 Hz
Stromverbrauch (Scannen)	1,4 A (100–120 V) / 0,6 A (220–240 V)
Stromverbrauch (Bereitschaft)	0,6 A (100–120 V) / 0,3 A (220–240 V)
Stromverbrauch (Ruhemodus)	8 W
Scanverfahren	Duplex, Kontaktbildsensor (CIS) Vorder- und Rückseite
Scangeschwindigkeit	Ca. 65 S./Min. (Letter, 200 dpi) / ca. 60 S./Min. (A4, 200 dpi) (einseitig)
Auflösung	100–600 dpi (optisch 600 dpi)
Scanbreite	227 mm
Papierformat	48 × 70 mm bis 297 × 431 mm
Papierstärke (Einzelblatteinzug)	0,025–0,2 mm (20–157 g/m²)
Papierstärke (Stapeleinzug)	0,06–0,2 mm (40–157 g/m²)
Vorlageneinzugskapazität	Bis zu 300 Blatt (A4/Letter, 64 g/m²) / bis zu 200 Blatt (größer als A4)
Schnittstellen	SCSI III, USB 2.0
Betriebssysteme	Windows 98, Me, NT 4.0, 2000, XP
Geräuschpegel	≤ 70 dB(A) nach DIN EN ISO 7779
Reinigung	Walzenreinigungspapier KV-SS03; Reinigung der Sensoren und Bildsensor-Abdeckungen
Verschleißteile	Einzugswalzen-Modul (KV-SS017), Verzögerungswalzen-Modul, Walzen für dünnes Papier (KV-SS018)
Optional	Imprinter KV-SS014, Tintenpatrone KV-SS021

Häufig gestellte Fragen - KV-S3065CL PANASONIC

Wie öffne ich die Fronttür, wenn sie sich nicht öffnen lässt?

Die Transportsicherungsschraube an der Tür der Druckeinrichtung (Pre-Imprinter) muss gelöst werden. Öffnen Sie die Tür und lösen Sie die Schraube gemäß Installationsanleitung Seite 19.

Was mache ich bei häufigem Doppeleinzug?

Reinigen Sie alle Walzen mit dem Walzenreinigungspapier (KV-SS03). Stellen Sie den Auswahlschalter ADF/Manueller Einzug in eine geeignete Position (1–4). Bei sehr dünnem Papier (< 50 g/m²) verwenden Sie das optionale Walzen-Austausch-Kit für dünnes Papier (KV-SS018).

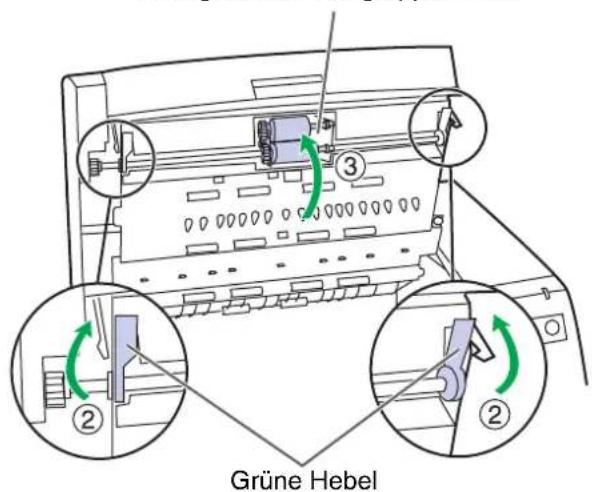

Wie beseitige ich einen Papierstau?

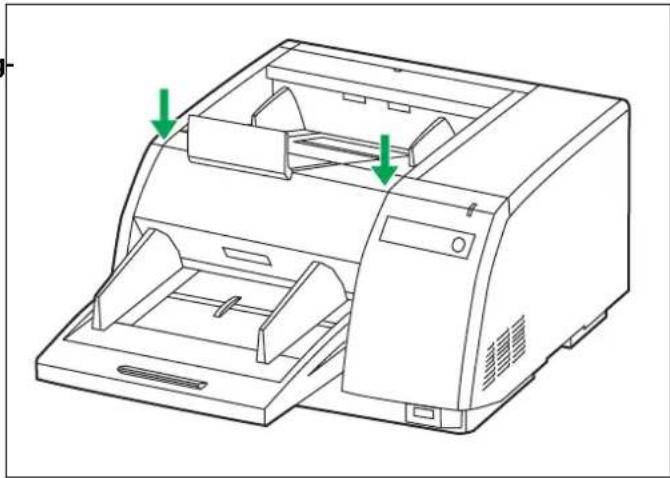

Ziehen Sie die Fronttür-Entriegelung nach vorne, öffnen Sie die Fronttür und ziehen Sie das gestaute Dokument vorsichtig heraus. Schließen Sie die Fronttür, indem Sie sie auf beiden Seiten langsam nach unten drücken, bis sie einrastet.

Warum leuchtet die LED orange oder rot?

Oranges Leuchten (mit oder ohne Blinken) zeigt an, dass die Walzen gereinigt oder ausgetauscht werden müssen. Rotes Leuchten bedeutet einen Fehler. Überprüfen Sie den Status mit dem Benutzer-Dienstprogramm auf der mitgelieferten CD-ROM.

Wie reinige ich die Walzen?

Schalten Sie das Gerät aus, öffnen Sie die Fronttür, und wischen Sie alle Walzen mit dem Walzenreinigungspapier (KV-SS03) in Pfeilrichtung ab. Achten Sie darauf, die Verzögerungswalze nur von rechts nach links zu wischen. Setzen Sie den Walzenreinigungs-Zähler im Benutzer-Dienstprogramm zurück.

Welche Papiersorten sind nicht geeignet?

OHP-Folien, Kunststofffolien, metallische Bögen, Kohlepapier, Durchschreibepapier, eingerollte oder geknickte Dokumente, sowie solche mit Heftklammern oder nasser Farbe. Verwenden Sie Normalpapier, 40–157 g/m².

Wie stelle ich die SCSI-ID ein?

Der Scanner verfügt über einen DIP-Schalter. Standard-ID ist 6. Die ID kann von 0 bis 7 eingestellt werden. Für den Anschluss an eine SCSI-Kette muss jedes Gerät eine eindeutige ID haben. Siehe Tabelle auf Seite 12 der Anleitung.

Warum erscheinen vertikale Linien im Scan?

Verschmutzte Bildsensor-Abdeckungen sind die häufigste Ursache. Reinigen Sie die Abdeckungen mit dem Walzenreinigungspapier. Führen Sie danach ggf. eine Schattiereinstellung mit dem Benutzer-Dienstprogramm durch.

Wie tausche ich das Einzugswalzen-Modul aus?

Schalten Sie das Gerät aus und ziehen Sie das Netzkabel. Öffnen Sie die Fronttür. Lösen Sie die Einzugswalzen-Baugruppe vom Magneten, drücken Sie die grünen Hebel und nehmen Sie das Modul heraus. Setzen Sie das neue Modul (KV-SS017) ein, achten Sie auf die korrekte Ausrichtung. Schließen Sie die Fronttür und setzen Sie den Walzenaustausch-Zähler zurück.

Kann der Scanner über USB-Hub betrieben werden?

Nein. Der Anschluss über einen USB-Hub ist nicht gewährleistet. Schließen Sie den Scanner direkt an eine USB 2.0-Schnittstelle des Computers an.

BEDIENUNGSANLEITUNG KV-S3065CL PANASONIC

Hochgeschwindigkeits-Farbscanner

Modelle Nr. KV-S3065CL / KV-S3065CW

Diese Bedienungsanleitung informiert Sie darüber, wie Sie mit dem Scanner arbeiten können. Bevor Sie dieses Handbuch lesen, studieren Sie bitte erst die Installationsanleitung, die dem Gerät beiliegt.

Lesen Sie bitte sorgfältig diese Bedienungsanleitung, die Installationsanleitung und die Wartungsanleitung. Bewahren Sie diese Dokumentation an einem sicheren Platz auf, damit Sie stets bei Bedarf darin nachschlagen können.

Bewahren Sie die beilegende CD-ROM in der dazugehörigen Schutzhülle auf. Setzen Sie die CD-ROM keiner direkten Sonneneinstrahlung oder großer Hitze aus, und vermeiden Sie Kratzer und Verunreinigungen auf ihrer Oberfläche.

Wir bedanken uns bei Ihnen, dass Sie einen Panasonic "Hochgeschwindigkeits-Farbscanner" gekauft haben.

• Mit leicht zu handhabenden Funktionen, der zuverlässigen Papierführung, der einfachen Wartung und mit weiteren Features sorgt dieses Gerät von Panasonic dafür, dass Ihre Anforderungen an das Einscannen von Vorlagen umfassend erfüllt werden.
• Panasonic Image Enhancement Technology ist eine Entwicklung von Panasonic. Damit wird die Qualität der Abbilder eingescannter Vorlagen sichtbar verbessert, und es entstehen dadurch vielseitige Möglichkeiten für den Einsatz des Scanners.

Anforderungen an das Host-System Um den Scanner zu benutzen, muss der angeschlossene Computer folgende Bedingungen erfüllen

Der an den Scanner angeschlossene Host-Computer muss die folgenden Voraussetzungen erfüllen.

	SCSI-Anschluss USB-Anschluss
CPU	Mindestens Pentium® III, 1 GHzEmpfohlen Pentium 4, 2 GHz oder schneller
Speicher	Mindestens 256 MBEmpfohlen 512 MB oder mehr
Betriebssystem	Windows® 98*1Windows NT®*3 4.0Windows 2000*4Windows Me*2Windows XP*5	Windows 98Windows 2000Windows MeWindows XP
Grafikkarte Auflösung mindestens 1024 x 768 Punkte, mindestens 65.536 Farben
Schnittstelle	SCSI IIIEmpfohlene SCSI-KartenAdaptec SCSI 2930U / 2940U / 29160N /19160	USB 2.0

*1 Betriebssystem Microsoft® Windows 98 (im Weiteren als "Windows 98" bezeichnet)
*2 Betriebssystem Microsoft Windows Millennium Edition (im Weiteren als "Windows Me" bezeichnet)
*3 Betriebssystem Microsoft Windows NT (im Weiteren als "Windows NT" bezeichnet)
*4 Betriebssystem Microsoft Windows 2000 (im Weiteren als "Windows 2000" bezeichnet)
*5 Betriebssystem Microsoft Windows XP (im Weiteren als "Windows XP" bezeichnet)

※ Ein freier Speicherplatz von mindestens 1 GB ist auf der Festplatte erforderlich.
※ Farbbilder einer größeren Formats als A3 können unter Windows 98 oder Windows Me nicht mit einer Auflösung von 600 DPI eingescannt werden. Je nach Computersystem oder Anwendung kann es vorkommen, dass ein großformatiges Farbbild nicht mit hoher Auflösung eingescannt wird.
※ Die Scangeschwindigkeit ist abhängig von der Leistungsfähigkeit des Host-Computers, von dessen Betriebs-system und dem Anwendungsprogramm, in dem die Scanvorgänge ausgeführt werden.
※ Windows NT 4.0 bietet keine Unterstützung der USB-Schnittstelle.
※ Für Betrieb unter Windows NT 4.0 müssen Sie die ASPI Layer-Software installieren, die vom Lieferanten der SCSI-Karte geliefert wird.
※ Verwenden Sie möglichst die USB 2.0-Schnittstelle, da die Scangeschwindigkeit bei Verwendung der USB 1.1-Schnittstelle stark reduziert wird.
※ Bei Anschluss des Scanners an ein USB-Hub ist kein einwandfreier Betrieb gewährleistet.
※ Bei Verwendung des Scanners gemeinsam mit anderen SCSI-Geräten in einer Kettenschaltung ist kein einwandfreier Betrieb gewährleistet.

Wichtig

• Vervielfältigen Sie keine Banknoten.
- Vervielfältigen Sie keine urheberrechtlich geschützten Unterlagen oder Publikationen Dritter, es sei denn, dies geschieht zum Zweck der privaten Nutzung.
- Vervielfältigen Sie keine Zertifikate, Lizenzen, Ausweisdokumente, offiziellen bzw. privaten Dokumente oder ähnliche Unterlagen.

Als ENERGY S TAR-Partner garantiert Panasonic, dass dieses Produkt den ENERGY STAR-Richtlinien für geringen Stromverbrauch entspricht. (ENERGY STAR und das ENERGY STAR-Zertifikatssymbol sind in den Vereinigten Staaten eingetragene Handelsmarken.)

• Microsoft, Windows und Windows NT sind eingetragene Warenzeichen oder Warenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern.
• ISIS ist ein eingetragenes Warenzeichen von Pixel Translations, einer Abteilung von Captiva Software Corporation.
• Pentium ist ein Warenzeichen bzw. ein eingetragenes Warenzeichen von Intel Corporation bzw. von Tochtergesellschaften des Unternehmens in den Vereinigten Staaten und anderen Ländern.
• Adaptec ist ein eingetragenes Warenzeichen von Adaptec, Inc.
• Alle Unternehmensnamen oder Namen der Produkte von Unternehmen sind die Warenzeichen oder eingetragenen Warenzeichen dieser Unternehmen.

Die Daten und Angaben in dieser Bedienungsanleitung können jederzeit unangekündigt geändert werden.

Inhalt

		Seite
Vorbereitung	Hinweise	5
	Sicherheitsinformationen	7
	Komponentenbezeichnungen	10
	Einschaltsequenz	11
	Hinweis zur LED.	11
	Hinweise zur SCSI-Einstellung (nur bei Verwendung der SCSI-Schnittstelle)	12
Bedienung	Einlegen von Dokumenten	13
	Scannen mehrerer Vorlagen	15
	Papiereinzug-Einstellungen	18
	Papierweg eingescannter Dokumente festlegen	18
	Auswahl zwischen manueller Zuführung von Einzelvorlagen und automatischem Dokumenteneinzug (ADF)	18
	Weitere Funktionen	19
	Verwendung des Steuerblattes und des Trennblattes	19

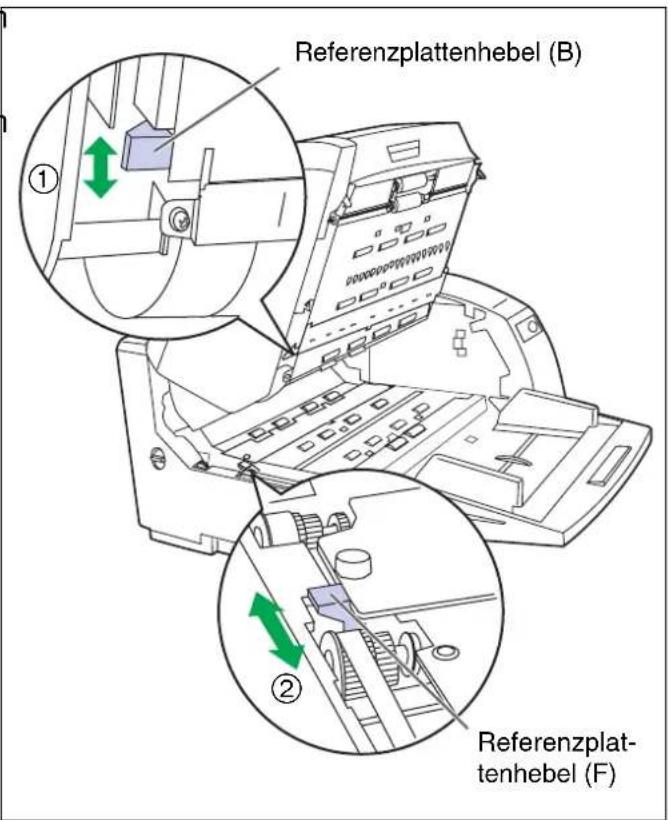

	Ändern der Referenzplatten-Einstellung	20
	Referenzplatten-Einstellung	20
Pflege und Wartung	Papierstau beseitigen	22
	Papierstau im Scanner beseitigen	22
	Papierstau in der Dokumentenausgabe beseitigen	22
	Gerät reinigen	23
	Scanner außen	23
	Innerhalb des Gerätes	23
	Walzenreinigungspapier	23
	Walzen reinigen	24

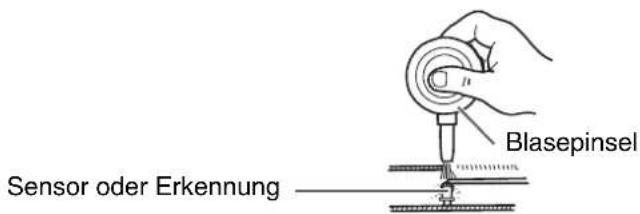

	Reinigen der Sensoren, Reflektoren, Doppeleinzug-Erkennungen und Bildsensor-Abdeckungen	26
	Verschleißteile austauschen	28

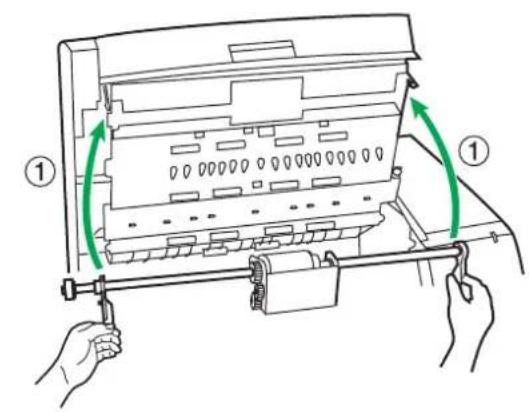

	Auswechseln des Einzugswalzen-Moduls	28

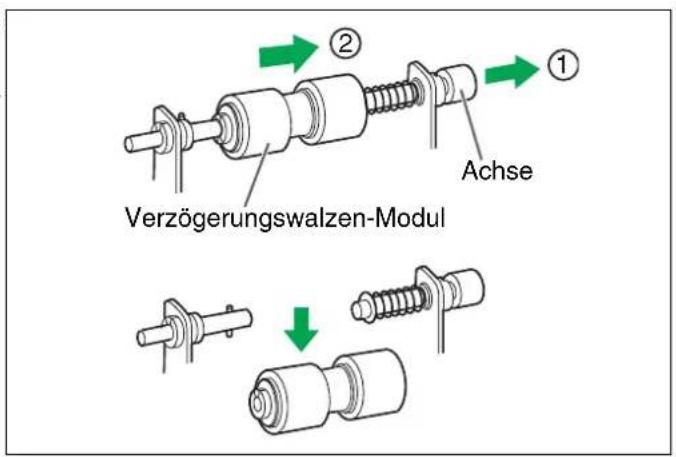

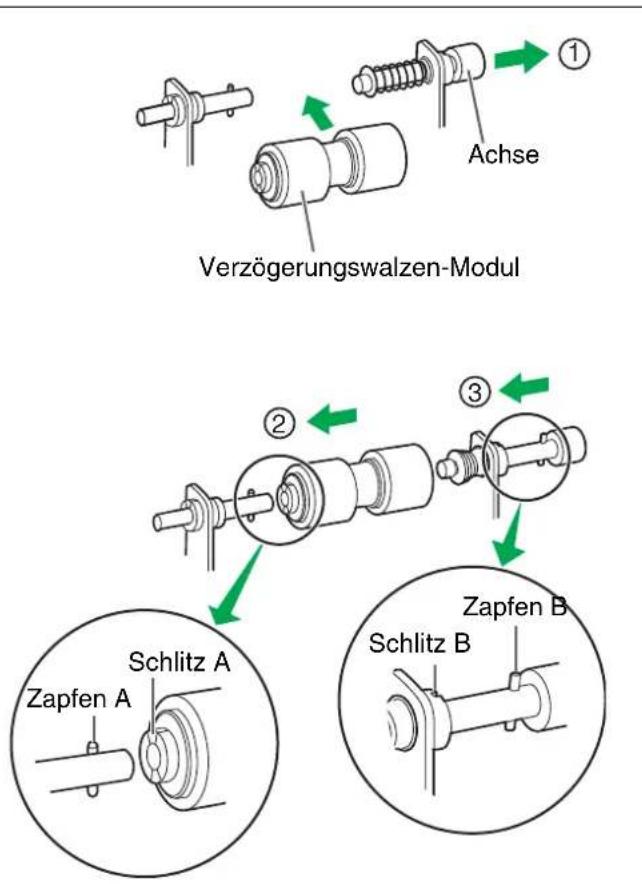

	Auswechseln des Verzögerungswalzen-Moduls	30
	Schattiereinstellung	33
Anhang	Hinweise zur Wiederverpackung	34
	Technische Daten	35
	Fehlerbehebung	37
	Index	40

Warnung:

Zur Verhütung von Feuer dem und elektrischem Schlag dieses Erzeugnis nicht Regen oder sonstiger Feuchtigkeit aussetzen.

Die Steckdose muß nahe bei diesem Gerät angebracht und leicht zugänglich sein.

Für Benutzer in der BRD

Hinweis:

Der arbeitsplatzbezogene Geräuschemissionswert dieses Gerätes beträgt ≤70 dB(A) nach DIN EN ISO 7779.

Dieses Gerät darf nur mit dem vom Hersteller gelieferten Netzkabel verwendet werden.

Stromversorgung WARNUNG

- (Modell für Betrieb mit 220–240 V Wechselspannung)

Dieses Gerät muss über ein zugelassenes Netzkabel an das Stromnetz angeschlossen werden, wobei alle in dem jeweiligen Land für den Netzanschluss geltenden Bestimmungen einzuhalten sind. Verwenden Sie ausschließlich ein zugelassenes Netzkabel, das gemäß der Norm IEC 60227 (Bezeichnung H05VV-F 3G, 1,0 mm ^2 ) nicht leichter als ein flexibles Standardkabel aus Polyvinylchlorid ist.

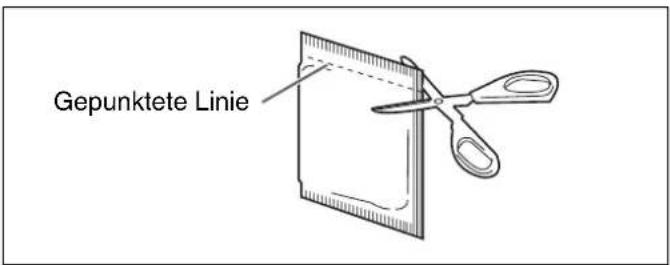

Walzenreinigungspapier

Bevor Sie das Reinigungspapier verwenden, lesen Sie bitte erst die nachfolgenden Hinweise vollständig durch. Sorgen Sie dafür, dass Sie diese Hinweise jederzeit bei Bedarf nachschlagen können.

WARNUNG

• Die Walzenreinigungspapier-Reinigungsflüssigkeit enthält Isopropylalkohol und darf auf keinen Fall getrunken oder inhaliert werden.
• Bitte Schutzhandschuhe tragen, da das Walzenreinigungspapier bei empfindlicher Haut Reizungen verursachen kann.
• Das Walzenreinigungspapier nicht in der Nähe von Heizgeräten oder offenen Flammen verwenden.
• Das Walzenreinigungspapier nicht in direkter Sonneneinstrahlung oder an Orten lagern, an denen Temperaturen von mehr als 40°C erreicht werden.
• Zum Reinigen der Walzen und des Scanbereichs ausschließlich das Walzenreinigungspapier verwenden.
• Weitere Informationen zum Walzenreinigungspapier sind dem Materialsicherheits-Datenblatt zu entnehmen.
• Das Materialsicherheits-Datenblatt ist auf Wunsch von Ihrem Panasonic-Fachhändler erhältlich.

VON FEUER FERNHALTEN!

Warnaufkleber

Sicherheitsinformationen

Damit der Scanner eine möglichst lange Lebensdauer hat, richten Sie sich bitte nach folgenden Sicherheitsinformationen.

Vor dem Scannen sämtliche Heft- und Büroklammern von den Papierseiten entfernen.

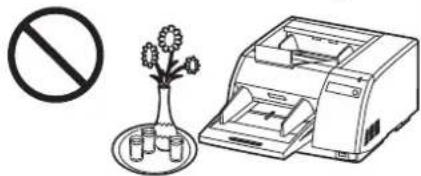

Deponieren Sie keine Flüssigkeiten in der Nähe des Gerätes.

—Sollte aus Versehen Flüssigkeit ins Innere des Scanners gelangen, kann das Gerät schwer beschädigt werden. Falls dieses geschieht, das Gerät ausschalten, das Netzkabel aus der Steckdose ziehen und den Kundendienst benachrichtigen.

Bitte keine Bücher, Papiere oder andere Gegenstände auf das Gerät legen.

Stellen Sie das Gerät nicht an einem Platz auf, wo es Qualm, Rauch, Staub, chemischen Dämpfen oder Vibrationen ausgesetzt ist.

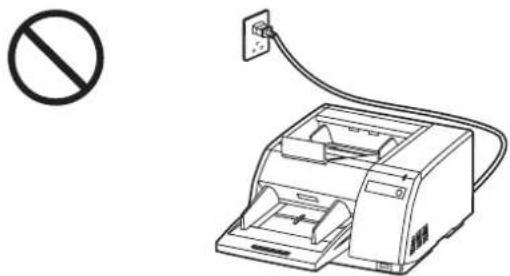

Ziehen Sie den Netzstecker aus der Wandsteckdose, wenn das Gerät für längere Zeit nicht verwendet wird.

Das Gerät bitte nur auf einer ebenen, stabilen Fläche aufstellen.

Nehmen Sie das Gerät nicht auseinander. Dadurch erlischt jeglicher Grantieanspruch.

Nicht Finger oder Hand in die hintere Öffnung des Scanners einführen.

Wenn Sie das Gerät tragen, dann fassen Sie es an den Griffen auf beiden Seiten.

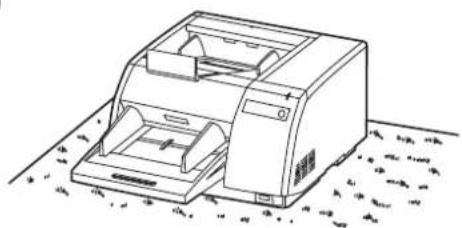

- Sollte das Gerät an einem ungünstigen Ort stehen, wo es staubig oder sandig ist, dann treffen Sie bitte geeignete Vorkehrungen, um das Gerät zu schützen.

Zulässige Betriebsbedingungen

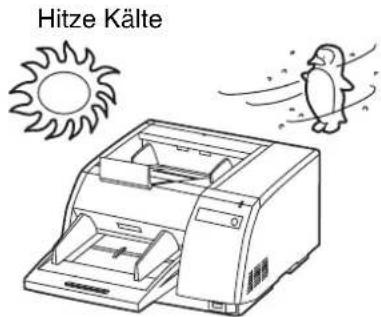

Das Gerät nicht dem direkten Sonnenlicht oder kaltem Luftzug aussetzen.

Das Gerät nicht auf den Kopf stellen und so lagern oder gar betreiben.

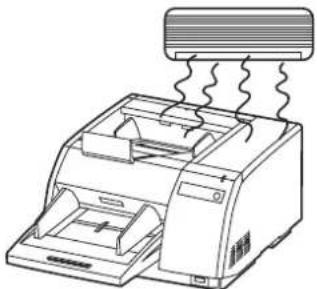

Das Gerät nicht in der Nähe einer Heizquelle oder einer Klimaanlagen-Öffnung aufstellen und betreiben. Das Gerät nicht in Räumen mit extrem hoher oder niedriger Luftfeuchtigkeit betreiben.

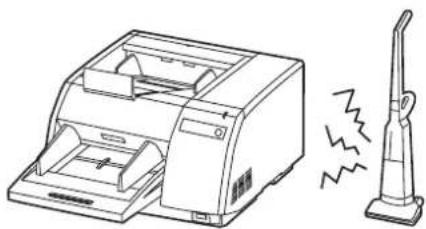

Das Gerät nicht in der Nähe andere elektrischer Geräte aufstellen und betreiben, die starke elektromagnetische Felder erzeugen.

Das Gerät nicht auf einen Teppich stellen und betreiben. (Statische elektrische Aufladungen können zu Fehlfunktionen führen.)

Die im Lieferumfang enthaltene Flüssigkeit für das Walzenreinigungspapier nicht trinken oder inhalieren. Bitte Schutzhandschuhe tragen, da das Walzenreinigungspapier bei empfindlicher Haut Reizungen verursachen kann. Das Walzenreinigungspapier nicht in der Nähe von Heizgeräten oder einer offenen Flamme verwenden. Feuergefahr.

• Die Netzspannung darf nicht um mehr als 10 % abweichen von der auf dem Namensschild (angebracht auf der Rückseite des Scanners) angegebenen Spannung.
• Benutzen Sie kein Verlängerungskabel.
  • Die Netzsteckdose, an der der Scanner angeschlossen ist, sollte geerdet sein.
• Benutzen Sie kein Netzentstörgerät und auch keinen Überspannungsableiter oder Überspannungsschutz.

CD-ROM

Verhindern Sie versehentliche Beschädigungen der CD-ROMs auf folgende Weise:

Die Oberfläche des Datenträgers nicht anfassen oder beschreiben.	Den Datenträger immer in der Schutzhülle aufbewahren.	Den Datenträger keiner direkten Sonneneinwirkung oder der unmittelbaren Nähe von Heizgeräten aussetzen.
Keine schweren Gegenstände auf die Schutzhülle stellen oder diese fallen lassen.	Zum Reinigen der CD-ROM diese am Rand fest halten und von innen nach außen mit einem trockenen, weichen Lappen sauber wischen.

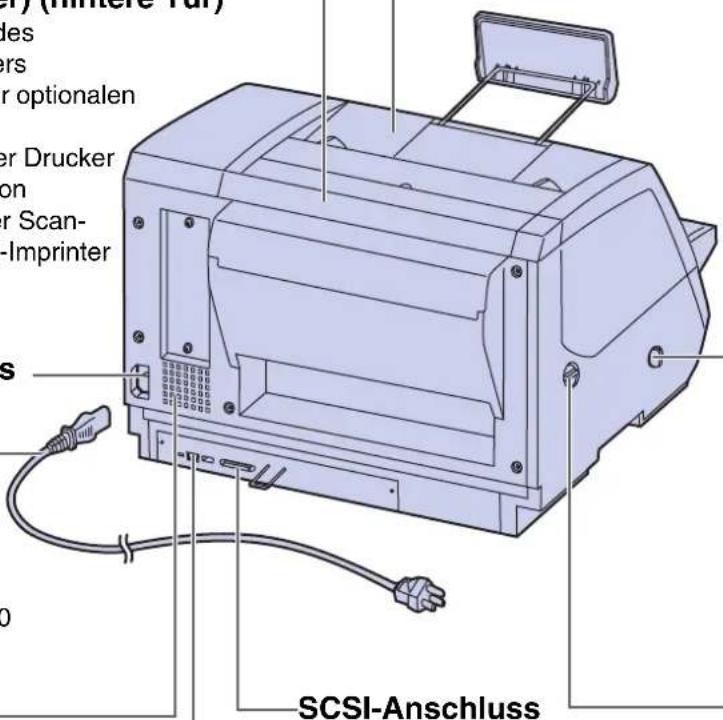

Komponentenbezeichnungen

Tür der Druckeinrichtung — (Post-Imprinter) (hintere Tür)

Zum Installieren des optionalen Druckers (Imprinter) und der optionalen Tintenpatrone. Ein hier installierter Drucker zum Aufbringen von Vermerken auf der Scan-Vorlage wird Post-Imprinter genannt.

Netzanschluss

Netzkabel

Das in der Abbildung gezeigte Netzkabel ist für den Betrieb mit einer Nennspannung von 100–20 V vorgesehen.

Lüftergitter

USB-Buchse

Zum Anschließen des Scanners an den Hostrechner.

-SCSI-Anschluss

Zum Anschließen des Scanners an den Hostrechner.

Tür der Druckeinrichtung (Pre-Imprinter) (Dokumentenausgabe)

Zum Installieren des optionalen Druckers (Imprinter) und der optionalen Tintenpatrone. Ein hier installierter Drucker zum Aufbringen von Vermerken auf der Scan-Vorlage wird Pre-Imprinter genannt.

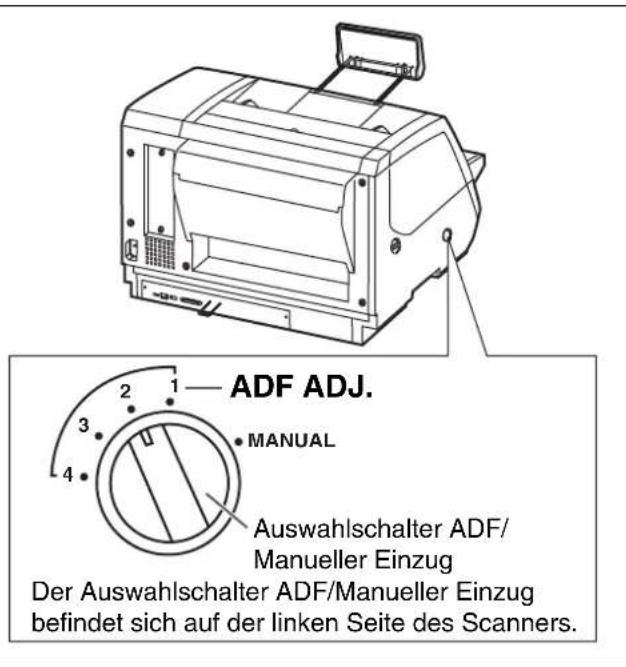

Auswahlschalter Automatischer Dokumenteneinzug (ADF)/ Manuelle

Dokumentenzuführung

Den Auswahlschalter in eine eindeutige Position bringen, damit Blätter einzeln eingezogen werden und kein Doppeleinzug erfolgt. (Siehe Seite 18.)

Papierweg-Auswahlschalter

Damit legen Sie fest, ob eingescannte Dokumente nach vorne oder nach hinten ausgegeben werden. (Siehe Seite 18.)

Einschaltsequenz

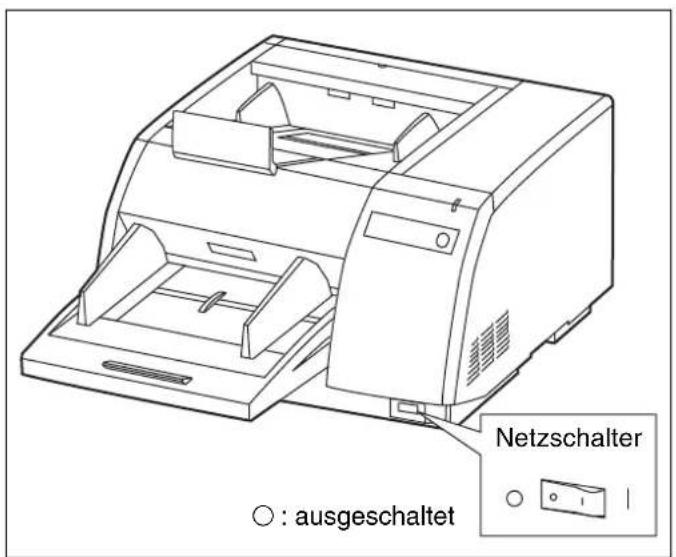

1 Den Scanner einschalten.

• Die LED-Anzeige leuchtet jetzt auf.

2 Den Wirtsrechner einschalten, sobald die LED des Scanners grün leuchtet.

- Im Falle eines USB-Anschlusses erkennt der Hostrechner den Scanner selbst dann automatisch, wenn der Scanner nach dem Hostrechner eingeschaltet wird.

Hinweis zur LED

Die LED zeigt den aktuellen Betriebszustand des Scanners wie folgt an:

LED-Zustand Scanner-Zustand
Grün Scan-Bereitschaft oder während des Scannens
Grün (blinkt) Ruhemodus
Orangefarben Scan-Bereitschaft oder während des Scannens mit Warnung *1
Orangefarben (blinkt)	Während der Initialisierung Ruhemodus mit Warnung *1
Rot Ein Fehler ist aufgetreten *2

*1: Die Walzen müssen gereinigt oder ausgewechselt werden.

Einzelheiten zum Reinigen oder Auswechseln des Walzen sind der Wartungsanleitung bzw. Bedienungsanleitung (CD-ROM) zu entnehmen.

*1, *2: Den Status des Scanners mit Hilfe des Benutzer-Dienstprogramms überprüfen. Das Benutzer-Dienstprogramm ist auf der CD-ROM vorhanden.

Hinweise zur SCSI-Einstellung (nur bei Verwendung der SCSI-Schnittstelle)

Wenn der Scanner über ein SCSI-Kabel an eine SCSI-Kette angeschlossen wird, muss die Einstellung der SCSI ID-Nummer anhand der folgenden Tabelle korrekt vorgenommen werden.

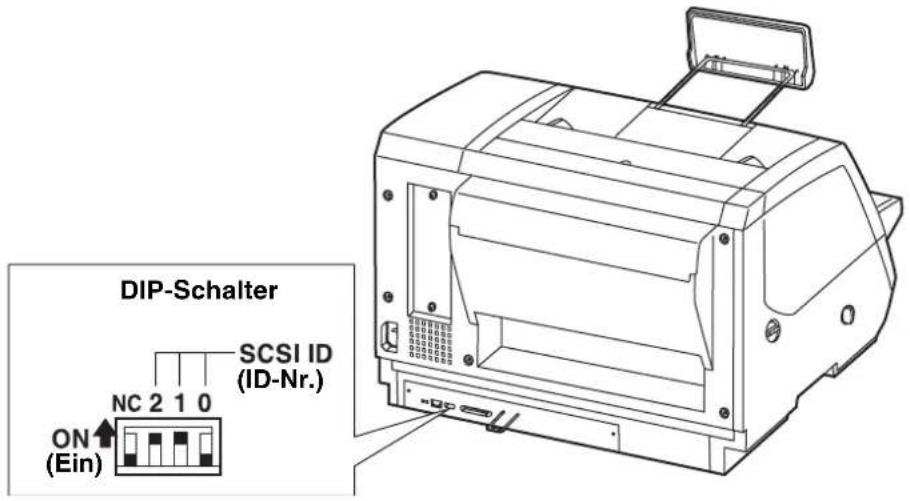

Zur Einstellung von SCSI ID-Nummer und Abschlusswiderstand verfügt der Scanner über einen DIP-Schalter.

Einstellung der SCSI ID-Nummer

ID-Nr.	Schalter-Nr.			Bemerkungen
	#2 #1 #0
0 Aus Aus Aus
1	A u s	A	u s	E i n
2 Aus Ein Aus
3	A u s	E	i n	E i n
4	E i n	A	u s	A u s
5 Ein Aus Ein
6 Ein Ein Aus Standardeinstellung
7 Ein Ein Ein

Geeignete Dokumente

Dokumentformat:

Papierdicke: Manueller Einzelblatteinzug 40~157 g/m	^2
Stapeleinzug 20~157 g/m	^2
Dokumente eines kleineren Formats als A7	nur 157 g/m ^2 (42 lbs.)

Fassungsvermögen des Vorlageneinzugs

g/m^2		40	52	64	75	80	90	104	157
l b . 1 1 1 4		1	7			2	0	2		1	2	4	2 8
Maximale Anzahl von Blättern	Breite kleiner als Format A4 kurze Kante	350	320	300		250	240	210		180	120
	Breite zwischen Format A4 und A3 kurze Kante	240	220			200		160		160	140	120	80

• Bei der Angabe der Anzahl von Blättern handelt es sich jeweils um eine Richtlinie, die für frisches Papier gilt.
• Die maximale Anzahl von Blättern richtet sich nach der Papierqualität. Falls ein Problem beim Papiereinzug auftritt, verringern Sie die Anzahl der in den Vorlageneinzug eingelegten Vorlagen.
• Die Höhe des Vorlagenstapels darf die Begrenzungslinie an der Dokumentenführung nicht überschreiten.

Empfohlenes Papier: Normalpapier

Vorlagen der folgenden Arten werden u.U. nicht einwandfrei eingescannt.

• Gerissene oder eingekerbte Vorlagen
- Eingerollte, zerknitterte oder gefaltete Vorlagen

Einrollung:

weniger als 5 mm

• Perforierte oder geheftete Vorlagen
- Nicht viereckige sowie unregelmäßig geformte Vorlagen
- Pauspapier
- Thermopapier

Wenn der Scanvorgang bei einer Vorlage der obigen Arten nicht einwandfrei ausgeführt wird, wenden Sie versuchsweise eine der folgenden Methoden an:

• Stellen Sie die Scangeschwindigkeit auf "Langsam" ein.
• Führen Sie den Scanvorgang mit manuellem Dokumenteneinzug aus.
• Den Papierweg-Auswahlschalter nach unten stellen.

Bei den folgenden Arten von Vorlagen können häufig Papierstaus und Doppeleinzug auftreten:

• Extrem glattes oder hochglänzendes Papier sowie hoch strukturiertes Papier
• Papier mit Karbon
  • Durchschreibepapier

Falls ein Papierstau oder Doppeleinzug auftritt, reinigen Sie die Walzen.

Wenn ein Papierstau am Dokumenteneinzug auftritt, verringern Sie die Anzahl der in den Vorlageneinzug eingelegten Vorlagen auf etwa 20 Blatt.

Dokumente aus folgenden Materialien sollten nicht verwendet, d.h. nicht vom Scanner eingezogen werden:

• OHP-Folien, sonstige Kunststofffolien, Tücher oder metallische Bogen
• Papier mit Unregelmäßigkeiten, z.B. Registern, Heftklammer, Leim usw.
  • Vorlagen mit nasser Farbe
• Dicke oder unregelmäßige Vorlagen, z.B. Kuverts, zusammengeklebte Vorlagen usw.

Nach dem Scanvorgang darauf achten, das Dokument aus der Dokumentenausgabe zu entfernen.

Beim Scannen von Dokumenten unterschiedlicher Formate muss die Reihenfolge der Dokumente u.U. geändert werden, um die optimale Leistung zu erhalten.

Sehr dicke, sehr dünne oder wichtige Dokumente sollten einzeln mit manuellem Dokumenteneinzug gescannt werden.

■ Scannen mehrerer Vorlagen

Vorsichtsmaßnahmen:

• Entfernen Sie vor dem Scannen ggf. Heftklammern von allen Vorlagen.
• Zusammengeklebte oder eingerollte Dokumente sollten grundsätzlich unter Verwendung des Flachbetts gescannt können, da derartige Vorlagen einen Papierstau oder eine Beschädigung des Gerätes verursachen können.
• Prüfen Sie nach dem Scannen sehr wichtiger Vorlagen nach, dass die Anzahl der eingescannten Blätter mit der tatsächlichen Seitenanzahl übereinstimmt.

1 Dokumente, die zusammengeheftet oder gestapelt sind (z.B. in einem Ordner) müssen voneinander getrennt werden.

① Dazu den Stapel auffächern, um die Blattkanten voneinander zu trennen.
② Halten Sie dabei den Stapel an den gegenüberliegenden Seiten und biegen Sie die Blätter (siehe Abbildung rechts).
③ Um die Blätter voneinander zu trennen, die Blätter mehrmals straffen und wieder loslassen und dabei in eine Wellenform bringen (siehe Abbildung rechts).

Diesen Vorgang so oft wiederholen wie notwendig.

Vor dem Scannen sämtliche Heft- und Büroklammern von den Papierseiten entfernen.

2 Die Dokumente gut übereinander stapeln, so dass die Blattkanten exakt übereinanderliegen.
3 Stellen Sie die Dokumentenführungen etwas breiter als die tatsächliche Größe des Dokuments ein.

4

Dokumente auf das Einzugtablett legen, mit der zu scannenden Seite nach oben. Dann die Dokumente in Pfeilrichtung bis zum Anschlag schieben.

• Achten Sie darauf, dass Sie die Dokumente so auf das Einzugtablett legen, wie es die Abbildung rechts zeigt.
  Maximal nur so viele Dokumente einlegen, dass der eingelegte Stapel nicht über die Markierung auf der Dokumentenführung reicht. Sonst kann ein Papierstau eintreten, oder die Dokumente werden möglicherweise schief eingezogen.
• Die Geräte KV-S3065CL und KV-S3065CW unterscheiden sich hinsichtlich des zulässigen Papierformats bei Dokumenten. Einzelheiten dazu finden Sie auf Seite 35 unter "Technische Daten".
• Bis zu 300 Blatt (64 g/m²) bei Dokumenten bis Format DIN A4, Letter oder Legal können auf dem Einzugtablett gestapelt werden. Bei Dokumenten bis Format B4, A3, oder deren Größe bis zum Anschlag reicht, können bis zu 200 Blatt (64 g/m²) auf dem Einzugtablett gestapelt werden.

Hochformat

Die Abbildung der Markierung für maximale Stapelhöhe gilt nur für das Gerät KV-S3065CW.

• Auch bei den Formaten DIN A4, Letter und Legal können maximal 200 im Querformat zu scannende Dokumente auf dem Einzugtablett gestapelt werden; dies trifft ebenso auf Dokumente der Formate B4, A3 sowie Dokumente zu, deren Größe bis zum Anschlag reicht. (Dies ist die Anzahl der Blätter, die bis an die Markierung für maximale Stapelhöhe B4-A3 reichen.)
• Je nach Papierart kann die Vorlage verrutschen, so dass sie nicht einwandfrei eingezogen wird. Verringern Sie in einem solchen Fall die Anzahl der in den Vorlageneinzug eingelegten Vorlagen.

Querformat

Die Dokumentenführungen auf das Papierformat der zu scannenden Dokumente einstellen.

Bei Bedarf die Führungen für die Dokumentenausgabe auf die Dokumentgröße einstellen.

Führung für Dokumentenausgabe

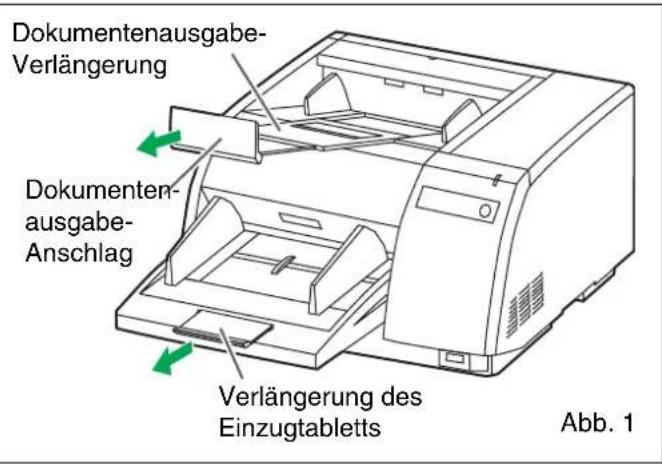

Wenn Sie überlange Blätter einlegen, dann ziehen Sie die Verlängerung des Einzugstabletts aus dem Einzugtablett, außerdem den Dokumentenausgabe-Anschlag aus der Dokumentenausgabe-Verlängerung.

Bei Bedarf können Sie auch die Dokumentenausgabe-Verlängerung ausziehen. (Siehe Abb. 1)

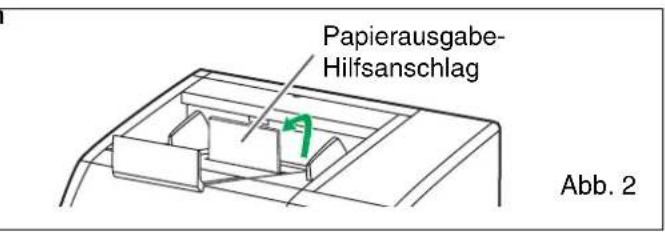

- Wenn Dokumente, die Sie einscannen wollen, sehr schmal sind, dann ziehen Sie den Papierausgabe-Hilfsanschlag aus. (Siehe Abb. 2)

- Vorlagen aus sehr dünnem Papier können sich verwellen, so dass sie nicht sauber gestapelt werden.

Wenn das Papier der einzuscannenden Dokumente sehr dünn ist, dann heben Sie den Papierausgabe-Hilfsanschlag an, so dass die Dokumente sanft herausgleiten. (Siehe Abb. 3)

Papierweg eingescannter Dokumente festlegen

Um eingescannte Dokumente nach vorn auszugeben, stellen Sie den Papierweg-Auswahlschalter nach oben. Sollen gescannte Dokumente geradewegs nach hinten ausgegeben werden, dann stellen Sie den Papierweg-Auswahlschalter nach unten.

- Haben zu scannende Dokumente eine Dicke von 0,2 mm oder auch 1 mm (z.B. geknickte Dokumente), dann stellen Sie den Papierweg-Auswahlschalter nach unten für geraden Transport zur Papierausgabe hinten.

■ Auswahl zwischen manueller Zuführung von Einzelvorlagen und automatischem Dokumenteneinzug (ADF)

Einzelblatteinzug

Wollen Sie Dokumente einzeln scannen und die Blätter dazu einzeln manuell in den Scanner legen, dann stellen Sie den Auswahlschalter ADF/Manueller Einzug auf "MANUAL".

Stapeleinzug

Einstell-position	Anwendungszweck
1	Bei häufigem Auftreten von Doppe-leinzug oder beim Scannen einer Vor-lage mit einer besonders rauhen Papieroberfläche wie bei NCR-Papier
2(Standard-einstellung)	Beim Scannen von normalem Papier
3	Beim Scannen von besonders glat-tem Papier oder bei Auftreten eines Papierstaus bei normalem Papier
4	Bei Auftreten eines Papierstaus im Dokumenteneinzug

- Es ist wichtig, dass der Auswahlschalter ADF/Manueller Einzug in der richtigen Position ist, damit Einzug und Papiertransport reibungslos funktionieren.

- Falls häufig Doppeleinzug signalisiert wird, dann stellen Sie den Auswahlschalter ADF/Manueller Einzug auf die geeignete Position.

- Wenn bei sehr dünnem Papier (mit einem Papiergewicht von weniger als 50 g/m²) häufig Papierstaus im Dokumenteneinzug auftreten, sollte das optionale erhältliche Walzen-Austausch-Kit für dünnes Papier (KV-SS018) verwendet werden.

■ Verwendung des Steuerblattes und des Trennblattes

Wenn Sie ein Steuerblatt verwenden, werden die darunter liegenden Dokumente unabhängig von der zuvor gewählten Scan-Einstellung entsprechend dem Code gescannt.

• Es können mehrere Steuerblätter verwendet werden.
• Bei Verwendung eines Steuerblattes muss die entsprechende Anwendungssoftware verwendet werden.
• Die mitgelieferte CD-ROM enthält Steuerblätter, die Sie einfach ausdrucken können.

Vorsicht:

• Die Größe des Steuerblattes muss mit der Größe des zu scannenden Dokumentes über-einstimmen.
• Beim Bedrucken des Steuerblattes müssen die Druckereinstellungen angepasst werden, wenn das Muster sich in dem Bereich zwischen der Dokumenten-Oberseite und 25 mm darunter befindet.

Auch sollte das Steuerblatt so kopiert werden, dass das Muster sich in der Mitte der Kopie befindet.

- Das Steuerblatt darf auf keinen Fall verunreinigt werden.

Das Steuerblatt nicht falten oder knicken. Ansonsten kann der Scanvorgang nicht ordnungsgemäß vollzogen werden.

• Einzelheiten zum Steuerblatt und zum Trennblatt finden Sie im Abschnitt "3.35 Erfassen des Steuerblattes" sowie im Abschnitt "3.36 Erfassen des Dateitrennblattes" im PIE-Referenzhandbuch.
• Funktionen des Steuerblatts: Simplex

Duplex

Binär

Raster

Fehler Diffusion

Dynamischer

Schwellenwert

256-Stufen-Grau

Farbe

Funktionen 1 - 9

Ändern der Referenzplatten-Einstellung

Eine Hintergrundfarbe für das Scannen kann von Weiß (Schwarz) zu Schwarz (Weiß) gewählt werden. Werkseitig wurde der Scanner auf Schwarz voreingestellt. Die Einstellungen von Referenzplatte (B) und Referenzplatte (F) müssen gleichzeitig geändert werden.

Referenzplatten-Einstellung

1 Das Gerät ausschalten.
2 Die Fronttür-Entriegelung nach vorn ziehen (①). Dann die Fronttür vollständig öffnen (②).

3 ① Referenzplattenhebel (B) mit dem Finger in Pfeilrichtung schieben. ② Referenzplattenhebel (F) mit dem Finger in Pfeilrichtung schieben.

4 Fronttür schließen.

- Dazu die Fronttür auf beiden Seiten langsam nach unten drücken, bis sie mit einem Klick einrastet.

Papierstau beseitigen

Gerisse und sehr dünne Vorlagen sowie Dokumente, die an der Oberkante geknickt sind, können einen Papierstau verursachen. Bei Auftreten eines Papierstaus gehen Sie wie nachstehend beschrieben vor, um den Papierstau zu beseitigen.

Papierstau im Scanner beseitigen

Die Fronttür-Entriegelung nach vorn ziehen (①), die Fronttür öffnen (②) und das gestaute Dokument nach vorn herausziehen.

Dann die Fronttür wieder schließen.

- Dazu die Fronttür auf beiden Seiten langsam nach unten drücken, bis sie mit einem Klick ein-rastet.

Papierstau in der Dokumentenausgabe beseitigen

Tritt ein Dokumentstau in der Dokumentenausgabe auf, dann öffnen Sie die Fronttür und ziehen Sie das Dokument nach vorne heraus. Dann die Fronttür wieder schließen.

- Dazu die Fronttür auf beiden Seiten langsam nach unten drücken, bis sie mit einem Klick ein-rastet.

Scanner außen

- Das Gerät mindestens 1 x pro Monat außen reinigen.

1 Gerät ausschalten.

2 Reinigen Sie die Abdeckung mit einem weichen Tuch.

• Die Schlitze des Dokumenteneinzugs und Dokumentenausgabe verschmutzen leicht. Säubern Sie diese regelmäßig.

3 Mit einer Bürste entfernen Sie den Staub vom Lüftergitter.

■ Innerhalb des Gerätes

• Mindestens einmal pro Woche den Scanner reinigen. Oder nach jeweils 20.000 Scanvorgängen, wenn Sie mehr als 20.000 Scans in der Woche durchführen.
• Reinigen Sie die Walzen, Sensoren und Doppeleinzug-Erkennungen, falls Papierstaus oder Doppeleinzug häufig auftreten. (Siehe Seite 24–27.)
• Reinigen Sie die Bildsensor-Abdeckungen, falls schwarze oder weiße Linien in den eingescannten Bildern erscheinen. (Siehe Seite 27.)
• Falls die Vorlagen, die Sie einscannen, schmutzig sind, dann verschmutzen auch die Teile des Scanners, die mit der Vorlage in Berührung kommen. Machen Sie deshalb diese Teile häufiger mal sauber.
• Nach einer kontinuierlichen Ausführung zahlreicher Scanvorgänge sind die Bildsensor-Abdeckungen u.U. sehr heiß. Die Bildsensor-Abdeckungen und ihr Umfeld dürfen auf keinen Fall berührt werden.

■ Walzenreinigungspapier

Die Tüte entlang der gepunkteten Linie aufschneiden. Dann das Walzenreinigungspapier herausnehmen.

- Wenn Sie die Tüte längere Zeit geöffnet lassen, verdunstet der Alkohol. Benutzen Sie also das Walzenreinigungspapier sofort, nachdem Sie die Tüte geöffnet haben.

※ Das Walzenreinigungspapier (Modell-Nr. KV-SS03) ist bei dem Händler erhältlich, bei dem Sie Ihren Scanner gekauft haben.

Lieferung von Teilen und Zubehör: Rufen Sie Ihren Händler an.

Walzen reinigen

1 Gerät ausschalten.
2 Die Fronttür-Entriegelung nach vorn ziehen (①), die Fronttür öffnen (②) und das gestaute Dokument nach vorn herausziehen.

Dann die Fronttür vollständig öffnen.

3

Verwenden Sie das Walzenreinigungspapier (KV-SS03), um Schmutz von den Oberflächen aller Walzen zu entfernen.

• Wenn Sie den Schmutz abwischen, dann halten Sie die Walzen fest, damit sie sich nicht drehen. Die Walzen in der auf der Abbildung rechts gezeigten Pfeilrichtung Vollständig von einer zu anderen Seite abwischen.
• Die Verzögerungswalze nur von rechts nach links abwischen! Beim Abwischen in umgekehrter Richtung könnte die Walze aus ihrer ordnungsgemäßen Position geraten.
• Achten Sie beim Reinigen der Walzen hinter der unteren Bildsensor-Abdeckung (Walzen von Teil Ⓐ) sorgfältig darauf, nicht die Spitze des Kunststoffzeigers (schwarz) an der Rückseite des Gerätes zu berühren.

Bringen Sie den Papierweg-Auswahlschalter in die in der nachstehenden Abbildung gezeigte Position. Wenn sich die Spitze des Zeigers in der angehobenen Stellung befindet, kann sie eine Verletzung verursachen.

Der Papierweg-Auswahlschalter befindet sich auf der linken Seite des Scanners.

Warnung:

Wenn sich die Spitze des Zeigers in der angehobenen Stellung befindet, kann sie eine Verletzung verursachen.

- Nach Ausführung zahlreicher Scanvorgänge sind die Bildsensor-Abdeckungen u.U. sehr heiß.

Die Bildsensor-Abdeckungen und ihr Umfeld dürfen auf keinen Fall berührt werden.

Um die Walzen zu reinigen, den Riemen in Pfeilrichtung ziehen, so dass sich die Walzen drehen.

Förderwalzen Freilaufwalzen

• In Richtung der Pfeile wischen.

4 Fronttür schließen.

- Dazu die Fronttür auf beiden Seiten langsam nach unten drücken, bis sie mit einem Klick einrastet.

5 Verwenden Sie das Benutzer-Dienstprogramm, um den Walzenreinigungs-Zähler zurückzustellen.

- Klicken Sie im Benutzer-Dienstprogramm auf die Schaltfläche [Zähler rückstellen] für [Nach Walzenreinigung].

■ Reinigen der Sensoren, Reflektoren, Doppeleinzug-Erkennungen und Bildsensor-Abdeckungen

1 Gerät ausschalten.

2 Die Fronttür-Entriegelung nach vorn ziehen (①), die Fronttür öffnen (②) und das gestaute Dokument nach vorn herausziehen.

Dann die Fronttür wieder schließen.

3 Die Bildsensor-Abdeckung mit dem Walzenreinigungs-Papier reinigen. Dann Schmutz von den Sensoren, Reflektoren und Doppeleinzug-Erken- nungen mit dem mitgelieferten Blase- pinsel entfernen.

- Achten Sie beim Reinigen der unteren Bildsensor-Abdeckung sorgfältig darauf, nicht die Spitze des Kunststoffzeigers (schwarz) an der Rückseite des Gerätes zu berühren. Wenn sich der Papierweg-Auswahlschalter in seiner unteren Position befindet, kann er eine Verletzung verursachen.

- Nach Ausführung zahlreicher Scanvorgänge sind die Bildsensor-Abdeckungen u.U. sehr heiß. Vermeiden Sie daher unbedingt eine direkte Berührung der Bildsensor-Abdeckungen.

4 Fronttür schließen.

- Dazu die Fronttür auf beiden Seiten langsam nach unten drücken, bis sie mit einem Klick einrastet.

- Reinigen der Sensoren, Reflektoren und Doppeleinzug-Erkennungen

Den Pinsel vom mitgelieferten Blasepinsel entfernen und Schmutz mit dem Blasebalg abblasen.

Auswechseln des Einzugswalzen-Moduls

1 Gerät ausschalten und Netzkabel ziehen.

2 Die Fronttür-Entriegelung nach vorn ziehen (①), die Fronttür öffnen (②) und das gestaute Dokument nach vorn herausziehen.

Dann die Fronttür wieder schließen.

3 Bringen Sie Ihren Finger hinter die Achse der Einzugswalze und ziehen Sie diese nach vorne, um die Einzugswalzen-Baugruppe vom Magneten zu entfernen (①).

Die grünen Hebel nach unten drücken; die grünen Hebel gedrückt halten und dabei das Einzugswalzen-Modul aus dem Scanner nehmen. (②)

• Die Einzugswalzen-Baugruppe wird durch magnetische Anziehungskraft festgehalten.
- Wenn Sie die grünen Hebel bewegen, dann üben Sie bitte nur Druck in Pfeilrichtung aus. Die Hebel könnten sonst zerbrechen.

4 Das separat erhältliche Walzen-Aus-tausch-Kit (KV-SS017) öffnen und das neue Einzugswalzen-Modul entfernen.

5 Installieren Sie das neue Einzugswalzen-Modul so, dass sich das Antriebsrad links befindet. Bringen Sie die Lager in die Führungsnute des Scanner-Chassis. (①)

Drücken Sie dann auf beiden Seiten die grünen Hebel nach oben, so dass sie mit einem Klick einrasten. (②)

- Lager des Einzugswalzen-Moduls in die Führungsnute bringen, dann fixieren.

6 Einzugswalzen-Baugruppe nach oben drücken, so dass sie durch magnetische Anziehungskraft am Chassis festgehalten wird. (③)

- Beschädigen Sie nicht die Walzen, wenn Sie die Einzugswalzen-Baugruppe am Chassis fixieren.

Achtung:

Wenn die Einzugswalzen-Baugruppe nicht vollständig eingebaut ist, darf die Fronttür nicht geschlossen werden, da die Einzugswalze dadurch beschädigt werden kann.

- Jetzt ist das Einzugswalzen-Modul installiert. Fahren Sie fort, indem Sie das Verzögerungswalzen-Modul austauschen. Gehen Sie dazu wie folgt vor: (Das Verzögerungswalzen-Modul befindet sich in der Transporteinrichtung.)

Einzugswalzen-Baugruppenhebel

Auswechseln des Verzögerungswalzen-Moduls

7 Die Transporteinrichtung zum Körper hin ziehen und dadurch öffnen. Fassen Sie dazu in die dafür vorgesehene Aussparung.

• Wenn Sie die Transporteinrichtung zu sich hin ziehen, wird der Klick-Einrastmechanismus gelöst.
• Klemmen Sie sich nicht den Finger, wenn Sie zum Öffnen der Transporteinrichtung in die Aussparung fassen.

8 Den rechten Teil der Achse in Pfeilrichtung ziehen und dort halten. (①) Verzögerungswalzen-Modul in Pfeilrichtung ziehen (②) und so herausnehmen.

9 Das neue Verzögerungswalzen-Modul aus dem separat erhältlichen Walzen-Austausch-Kit (KV-SS017) entfernen.

10 Den rechten Teil der Achse in Pfeilrichtung ziehen und dort halten. (①) Das neue Verzögerungswalzen-Modul wie in der Zeichnung rechts gezeigt (②) in Position bringen und dann den rechten Teil der Achse in Pfeilrichtung bringen. (③)

• Achten Sie darauf, dass die Zapfen A und B ordnungsgemäß in die dafür vorgesehenen Schlitze kommen.
• Installieren Sie das Verzögerungswalzen-Modul so, dass sich Schlitz A auf der linken Seite befindet.

Falls sich die Zapfen nicht richtig in den Schlitzen befinden, kann es zu Mehrfacheinzug oder Papierstau kommen.

11

Die Transporteinrichtung mit beiden Händen halten, in das Gerät schieben und dadurch schließen.

• Die Transporteinrichtung schließt mit einem Klicken des Einrast-Mechanismus.

Achtung:

Wenn die Transporteinrichtung nicht richtig geschlossen ist und die Fronttür geschlossen wird, kann die Transporteinrichtung Schaden nehmen.

12

Fronttür schließen.

• Dazu die Fronttür auf beiden Seiten langsam nach unten drücken, bis sie mit einem Klick einrastet.
• Nachdem Sie die Walzen ausgewechselt haben, löschen Sie die Display-Meldung zum Austausch der Walzen.

13

Verwenden Sie das Benutzer-Dienstprogramm, um den Walzenaustausch-Zähler zurückzustellen.
- Klicken Sie im Benutzer-Dienstprogramm auf die Schaltfläche [Zähler rückstellen] für [Nach Walzenaustausch].

●Was ist der Zweck der Schattiereinstellung?

Unter Schattiereinstellung versteht man den Vorgang, bei dem Schwankungen in der Verteilung der Lichtmenge der Lampe in ein festes Ausgangssignal innerhalb des Scanbereichs umgewandelt werden. Diese Einstellung wird mit Hilfe des Benutzer-Dienstprogramms unter Verwendung des Spezial-Schattierpapiers im Lieferumfang dieses Scanners vorgenommen.

●Wann eine Schattiereinstellung erforderlich ist

Nehmen Sie diese Korrektur vor, wenn die Farben in bestimmten Bereichen des eingescannten Bilds stark von den Farben der Vorlage abweichen oder wenn sich die Bildqualität selbst durch eine Reinigung des Inneren des Scanners nicht verbessern lässt.

●Vor Ausführung der Schattiereinstellung

Achten Sie unbedingt darauf, Bildsensor-Abdeckung (F), Bildsensor-Abdeckung (B) sowie den Papiertransportweg und die Antriebswalzen der Scan-Einheit gründlich zu reinigen, bevor Sie fortfahren.

Falls diese Teile bei der Ausführung der Schattiereinstellung verschmutzt sind, können die Linien nicht beseitigt werden, die sich auf den eingescannten Bildern bilden.

● Ausführen der Schattiereinstellung

1. Starten Sie das Benutzer-Dienstprogramm.

2. Klicken Sie im Hauptmenü auf "Benutzerdef. Schattierung", und folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen. Einzelheiten hierzu finden Sie in Abschnitt 4.6 des Referenzhandbuchs des Benutzer-Dienstprogramms.

Achtung

Falls auch nach Ausführung der Schattiereinstellung Linien in den gescannten Bildern erscheinen und sich diese Linien selbst durch eine Reinigung der Bildsensor-Abdeckungsbereiche nicht beseitigt werden, bedeutet dies, dass die Schattierung nicht einwandfrei korrigiert worden ist. Reinigen Sie die Bauteile erneut, und fahren Sie dann mit der Schattiereinstellung fort.

Hinweise zur Wiederverpackung

Wir empfehlen ausdrücklich, den Originalkarton und das gesamte Verpackungsmaterial aufzubewahren. Verwenden Sie dieses Verpackungsmaterial, wenn Sie das Gerät mal transportieren müssen. Zum Verpacken des Scanners gehen Sie wie folgt vor.

Beachten Sie bitte:

• Verwenden Sie bitte den Originalkarton und das gesamte Originalverpackungsmaterial. Sollte Ihnen das Originalverpackungsmaterial nicht mehr zur Verfügung stehen, dann können Sie es bei Ihrem Fachhändler bekommen.
• Durch unsachgemäße Verpackung kann das Gerät beschädigt werden.
• Der Scanner sollte sich stets in richtiger, horizontaler Lage befinden, also nicht auf dem Kopf stehend.

Erforderliche Utensilien:

• Originalkarton und Originalverpackungsmaterial
- Klebeband und Schere

1 Netzkabel und Schnittstellenkabel vom Scanner trennen.
2 Plastikteil des Dokumentenausgabe-Anschlags einklappen und ihn in die Dokumentenausgabe-Verlängerung bringen. Die Dokumentenausgabe-Verlängerung in die Tür des Pre-Imprinters schieben, falls sie herausgezogen ist.
3 Die Tür der Druckeinrichtung (Pre-Imprinter) öffnen und die Transportsicherungsschraube wieder anziehen

4 Scanner verpacken.

Position Modell-Nr.			KV-S3065CL KV-S3065CW
Scanner	Scanseite Doppelseitig scannen
	Scanverfahren		Vorderseite : Kontaktbildsensor (CIS - Contact Type Image Sensor)Rückseite : Kontaktbildsensor (CIS - Contact Type Image Sensor)
	Scanbreite 227 mm 302 mm
	Abtastgeschwindigkeit		Einseitig scannen :Ca. 65 Blatt/Min. (Letter-Format, Längseinzug, 200 dpi)Ca. 60 Blatt/Min. (Format A4, Längseinzug, 200 dpi)Doppelseitig scannen :Ca. 60 Blatt/Min. (Letter-Format, Längseinzug, 200 dpi)Ca. 55 Blatt/Min. (Format A4, Längseinzug, 200 dpi)
	Auflösung		In Haupt-Scanrichtung : 100 – 600 dpi (1 dpi pro Schritt)In sekundärer Scanrichtung : 100 – 600 dpi (1 dpi pro Schritt)(wie Haupt-Scanrichtung)Optische Auflösung 600 dpi.
	Gradation		Binär, Graustufenskala (8 Bit), 64-stufige Gradation (Dither),Fehlerstreuung
	Bildsteuerung		Bild-Emphasis, Dynamikschwelle, automatische Trennung,Umkehrung, Weißpegel vom Papier
	Verdichtung MH (G3), MR, MMR (G4), JPEG
	Papier	Format*	48 × 70 mm bis 297 × 431 mm
		Papierstärke	Manueller Einzelblatteinzug : 0,025 bis 0,2 mmStapeleinzug : 0,06 bis 0,2 mmHinweis: 1 mil = 1/1000 Zoll
		Gewicht	Manueller Einzelblatteinzug : 20 bis 157 g/m ^2 Stapeleinzug : 40 bis 157 g/m ^2 **Kleiner als Format A7: nur 157 g/m ^2
	Einzugtablett-Fassungsvermögen		Kleiner als A4/Letter-Hochformat : 300 Blatt (64 g/m ^2 )Breiter als A4/Letter-Hochformat : 200 Blatt (64 g/m ^2 )
Gerät	Abmessungen außen(Breite × Tiefe × Höhe)		495 × 575 × 288 mm
	Gewicht		24 kg
	Netzanschluss		100 – 120 V Wechselspannung, 50/60Hz220 – 240 V Wechselspannung, 50/60Hz
	Stromauf-nahme	Maximum(Scannen)	1,4 A (100 – 120 V Wechselspannung)0,6 A (220 – 240 V Wechselspannung)
		Minimum(Bereitschaft)	0,6 A (100 – 120 V Wechselspannung)0,3 A (220 – 240 V Wechselspannung)
		Ruhemodus	8 W (100 – 120 V Wechselspannung)8 W (220 – 240 V Wechselspannung)

* Das Scanformat richtet sich nach der Kapazität des im Scanner installierten Speichers. Einzelheiten hierzu finden Sie im PIE-Handbuch.
**Zum Scannen von sehr dünnem Papier (mit einem Papiergewicht von weniger als 50 g/m²) empfiehlt sich der Gebrauch des optional erhältlichen Walzen-Austausch-Kit für dünnes Papier.

Position\Modell-Nr.		KV-S3065CL KV-S3065CW
Zulässige Betriebsbedingungen	Temperatur und Luftfeuchtigkeit	15 °C bis 30 °C, 20 % bis 80 % relative Luftfeuchtigkeit
Zulässige Umgebungsbedingungen bei Lagerung	Temperatur und Luftfeuchtigkeit 0 °C bis 35 °C, 10 % bis 80 % relative Luftfeuchtigkeit
Optional erhältlich	Walzen-Austausch-Kit (KV-SS017)Walzen-Austausch-Kit für dünnes Papier (KV-SS018)Imprinter (KV-SS014)Walzenreinigungspapier (KV-SS03)Tintenpatrone (KV-SS021)

Falls bei Betrieb ein Fehler auftritt, prüfen Sie zunächst folgende Punkte. Wenn Sie selber keinen Fehler ausfindig machen und beseitigen können, dann schalten Sie das Gerät aus, ziehen Sie das Netzkabel aus der Steckdose und benachrichtigen Sie den Kundendienst.

Symptom Mögliche		Fehlerquelle	Maßnahme zur Fehlerbeseitigung
Die Fronttür lässt sich nicht öffnen.		Die Transportsicherungsschraube ist nicht gelöst worden.	Öffnen Sie die Tür der Druckeinrichtung (Pre-Imprinter), und lösen Sie die Schraube. (Siehe Seite 19 der Installationsanleitung.)
Nach Einschalten des Netzschalters leuchtet die LED nicht auf.		Das Netzkabel ist nicht an der Netzsteckdose angeschlossen.	Den Netzstecker bis zum Anschlag in die Netzsteckdose einschieben.
		Störung des Netzteils.	Den Scanner von der Netzsteckdose trennen und Kontakt mit dem Kunden-dienst aufnehmen.
Der Computer erkennt den Scanner nicht.		Der Scanner ist nicht richtig an den Computer angeschlossen.	Die Kabel richtig anschließen.
		Der Scanner wurde nicht korrekt registriert.	Deinstallieren Sie den Scanner vom Computer. Registrieren Sie die Scanner-Hardware erneut. (Schlagen Sie in das Installations-Handbuch auf den Seiten 16 und 17 nach.)
		Der Computer kann die SCSI-Karte nicht erkennen.	Am Computer überprüfen, ob die SCSI Karte unter “Eigenschaften” des Geräte-Managers korrekt installiert wurde. Schlagen Sie auf Seite 15 des Installations-Handbuchs nach.
		Scanner und ein anderes Gerät verwenden die gleiche ID-Nummer.	Für jedes SCSI-Gerät muss eine eigene ID-Nummer verwendet werden. (Siehe Seite 12.)
		Der Scanner wurde erst nach dem Computer eingeschaltet.	Schalten Sie den Computer aus. Schalten Sie den Scanner ein und danach den Computer.
		Die USB-Schnittstelle des Computers wurde nicht korrekt installiert.	Überprüfen Sie am Computer, ob die USB-Schnittstelle korrekt im Eigen-schaften-Fenster des Geräte-Mana-gers installiert worden ist.
		Der Scanner ist über ein USB-Hub angeschlossen.	Den Anschluss nicht über ein USB-Hub herstellen.
		Ein Kabel ohne Hochgeschwindigkeits-Logo wird verwendet.	Ein Kabel mit Hochgeschwindigkeits-Logo verwenden.
Bei Herstellung eines USB Anschlusses ist die Scan-Geschwindigkeit niedrig.		Der Scanner ist an eine USB 1.1-Schnittstelle angeschlossen.	Den Scanner an eine USB 2.0-Schnitt-stelle anschließen.
Ein Dokument ist in den Vorlageneinzug eingelegt worden, doch der Scanvorgang startet nicht.		Das Dokument wurde falsch eingelegt.	Legen Sie das Dokument richtig ein . (Siehe Seite 13–17.)
		Da die Kante des Dokuments verwellt ist, kann der Sensor das Dokument nicht erkennen.	Das Dokument glätten und erneut einlegen.
Doppeleinzugs- oder Schiefeinzugsprobleme treten häufig auf, oder der Papiereinzug stoppt während des Scannens.		Die Walzen sind schmutzig.	Alle Walzen reinigen. (Siehe Seite 24.)
		Die Walzen haben das Ende ihrer Lebensdauer erreicht.	Das Papiereinzugswalzenmodul und das Andrückwalzenmodul auswechseln. (Siehe Seite 28 und Seite 30.)
		Das Dokument ist verwellt oder geknickt.	Das Dokument glätten, die Anzahl der Seiten verringern und dann das Dokument erneut einlegen.
		Es wurde versucht, ein unregelmäßiges Dokument zu scannen.	Zunächst eine Fotokopie des Dokuments auf geeignetem Papier (seihe Seite 13) erstellen und dann die Kopie einscannen.
		Die Länge des Dokuments beträgt weniger als 70 mm.	Zunächst eine Fotokopie des Dokuments auf Papier des vorgeschriebenen Formats erstellen und dann die Kopie einscannen. (Siehe Seite 13.)
Papierstaus treten häufig auf.		Der Auswahlschalter ADF/Manueller Einzug befindet sich in einer falschen Stellung.	Bringen Sie den Auswahlschalter ADF/Manueller Einzug in die richtige Stellung. (Siehe Seite 18.)
Das eingescannte Bild ist schief.		Die Dokumentenführungen sind nicht richtig auf das Format der zu scannenden Vorlage eingestellt.Die Vorlage wurde schief in den Vorlageneinzug eingelegt.	Stellen Sie die Dokumentenführungen dem Format der zu scannenden Vorlage entsprechend ein.
		Aufgrund von Einrollung oder Faltung besitzen der rechte und der linke Rand der Vorlage eine unterschiedliche Höhe.	Beseitigen Sie die Einrollung bzw. Faltung, und reduzieren Sie die Anzahl der Dokumente.
Das eingescannte Dokument ist leer.		Das zu scannende Dokument wurde verkehrt herum (mit der Vorderseite nach unten) eingelegt.	Das Dokument korrekt einlegen. (Siehe Seite 16.)
Vertikale Linien erscheinen im eingescannten Dokument.		Die Bildsensor-Abdeckungen sind verschmutzt.	Die Bildsensor-Abdeckungen reinigen. (Siehe Seite 27.)
Die Scandichte ist ungleichmäßig.		Die Bildsensor-Abdeckungen sind verschmutzt.	Die Bildsensor-Abdeckungen reinigen. (Siehe Seite 27.)
		Die Verteilung der Lichtmenge schwankt stark.	Führen Sie die Schattiereinstellung aus. Einzelheiten hierzu finden Sie in Abschnitt 4.6 des Referenzhandbuchs des Benutzer-Dienstprogramms.
Die Farben des eingescann- ten Dokuments weichen stark von den Farben des Originaldokuments ab.		Die Einstellungen des Monitors des Host-Computers sind ungeeignet.	Korrigieren Sie die Monitoreinstellun- gen.
Dunkle Flecken oder Rau- schen erscheinen in den ein- gescannten Dokumenten.		Die Bildsensor-Abdeckungen sind ver- schmutzt.	Die Bildsensor-Abdeckungen reinigen. (Siehe Seite 27.)
An den Rändern des einges- cannten Bilds tritt Moiré auf, z.B. streifen- oder wellenför- miges Rauschen.		Diese Störung wird durch das Druck- muster der Vorlage und eine dafür ungeeignete Auflösung verursacht.	Verwenden Sie die Funktion “Moiré- Reduktion”, oder ändern Sie die Auflö- sung, und führen Sie den Scanvorgang dann erneut aus.

Seite Seite

A

Antriebswalzen 25
Aussparung. 30, 32
Auswahlschalter ADF/Manueller Einzug. 18
Auswahlschalter Automatischer Dokumenteneinzug Manuelle Dokumentenzuführung ..... 10

B

Benutzer-Dienstprogramm ..... 11, 32, 33
Betriebsanzeige 10
Betriebsbedingungen 8
Betriebssystem 2
Bildsensor-Abdeckung (F) 27
Bildsensor-Abdeckungen ..... 25
Blasepinsel 27

C

CD-ROM....1,9
CPU 2

D

DIP-Schalter 12
Dokumentenausgabe 10, 22
Dokumentenausgabe-Anschlag ..... 10, 17
Dokumentenausgabe-Verlängerung. . 10, 17
Dokumentenführung....10, 13, 15
Doppeleinzug-Erkennung 27

E

Einlegen von Dokumenten ..... 13
Einstellung der SCSI ID-Nummer.....12
Einzugswalze 25
Einzugswalzen-Baugruppenhebel ... 28, 29
Einzugtablett. 10
Energy Star....3

F

Fehlerbehebung.... 37
Förderwalzen 25
Freilaufwalzen 25
Fronttür ..... 10, 20, 22, 24, 26, 28
Fronttür-Entriegelung. 10, 20, 22, 24, 26, 28
Führung für Dokumentenausgabe ..... 10

G

Geeignete Dokumente.... 13
Gerät reinigen 23
Grüne Hebel. 28, 29

H

Hinweise 5
Hochformat 16

|

Imprinter.... 36

K

Komponentenbezeichnungen ..... 10

L

LED 11
Lüftergitter 10

M

Markierung für maximale Stapelhöhe ... 16

N

Netzanschluss 10
Netzkabel.... 10
Netzschalter.... 10, 11, 23, 28

Seite Seite

0

Optional erhältlich.... 36

P

Papierausgabe-Hilfsanschlag. . . . . . 10, 17

Papiersensor....27

Papierstau....22

Papierstausensor 27

Papierweg-Auswahlschalter ..... 10, 18, 25

Q

Querformat 16

R

Referenzplatten 20

Referenzplattenhebel (B) 20

Referenzplattenhebel (F) 20

Reflektor 27

Reinigen 26

Riemen 25

S

Scannen mehrerer Vorlagen. 15

Schattiereinstellung 33, 38

Schnittstelle 2

Schräglaufsensor 27

SCSI-Anschluss 2,10

SCSI-Einstellung....12

Sicherheitsinformationen 7

Speicher 2

Startsensor 27

Steuerblattes....19

STOP/START-Taste. 10

T

Technische Daten 35

Tintenpatrone.... 36

Transporteinrichtung 30, 32

Trennblattes.... 19

Trennwalze 25

Tür der Druckeinrichtung 10

U

USB-Anschluss 2

USB-Buchse 10

USB-Hub 2,37

V

Verlängerung des Einzugtabletts. . . . 10, 17

Verschleißteile austauschen 28

Verzögerungswalzen 25

Verzögerungswalzen-Modul ..... 30, 31

W

Walzen reinigen 24

Walzen-Austausch-Kit 36

Walzenreinigungspapier ..... 5, 23, 36

Wartesensor.... 27

Wiederverpackung. 34

Z

Zeiger.... 25

Zulässige Betriebsbedingungen. 36
