Produkttyp	LCD-Fernseher mit integriertem DVD-Player
Marke	Lenco
Modell	DVT-2236
Bildschirmgröße	21,6 Zoll (54,9 cm)
Auflösung	1366 x 768 Pixel (HD)
Helligkeit	400 cd/m²
Kontrastverhältnis	800:1
Reaktionszeit	5 ms
Abmessungen (mit Standfuß)	524 x 388 x 200 mm (B x H x T)
Gewicht (netto)	4,7 kg
Stromversorgung	100-240 V ~ 50/60 Hz
Leistungsaufnahme (max.)	72 W
DVD-Regionsnummer	2
Anschlüsse (Eingänge)	1x HDMI, 1x VGA, 1x SCART, 1x S-Video, 1x CVBS (FBAS), 1x PC-Audio, 1x RF (75 Ω)
Anschlüsse (Ausgänge)	1x Koaxialausgang, 2x Kopfhörer
Unterstützte TV-Systeme	PAL / SECAM
HD-kompatibel	480i/p, 576i/p, 720p, 1080i/p
Reinigung	Bildschirm mit weichem, trockenem Tuch reinigen; keine chemischen Reiniger
Sicherheitshinweise	Gerät nicht öffnen; Wartung nur durch Fachpersonal; vor Reinigung Netzstecker ziehen
Mitgeliefertes Zubehör	Fernbedienung, Bedienungsanleitung
Betriebstemperatur	5 °C bis 35 °C

Häufig gestellte Fragen - DVT-2236 LENCO

Wie schalte ich den integrierten DVD-Player ein?

Drücken Sie die SOURCE-Taste und wählen Sie die Signalquelle DVD. Legen Sie eine Disc mit der beschrifteten Seite nach oben in das seitliche Laufwerk ein. Die Wiedergabe startet automatisch.

Welche Discs kann der DVD-Player abspielen?

Der Player unterstützt DVD-Video, Audio-CD, DVD-R, DVD-RW (Videomodus), DVD+R/+RW und JPEG-CDs. DVD-ROM, CD-ROM und VCD werden nicht unterstützt.

Wie kann ich die Lautstärke mit der Fernbedienung stummschalten?

Drücken Sie die MUTE-Taste auf der Fernbedienung. Zum Aufheben der Stummschaltung drücken Sie die Taste erneut oder eine der Lautstärketasten (VOL+ oder VOL-).

Wie stelle ich den Sleep-Timer ein?

Drücken Sie wiederholt die SLEEP-Taste, um die gewünschte Abschaltzeit auszuwählen: 15, 30, 45, 60, 75, 90, 105 oder 120 Minuten. Die verbleibende Zeit wird nach erneutem Drücken kurz angezeigt.

Was tun bei keinem Bild oder Ton?

Überprüfen Sie die Netzverbindung, wählen Sie die richtige Signalquelle (SOURCE), und stellen Sie sicher, dass die Lautstärke nicht auf Minimum steht. Bei anhaltenden Problemen führen Sie einen Reset im Menü durch.

Kann ich den Fernseher an eine VGA-Quelle anschließen?

Ja, schließen Sie das VGA-Kabel an den VGA-Eingang an und wählen Sie die Signalquelle VGA über die SOURCE-Taste. Unterstützte Auflösungen: 640x480, 800x600 und 1024x768 bei 60/75 Hz.

Wie reinige ich den LCD-Bildschirm richtig?

Verwenden Sie ein weiches, trockenes Tuch und wischen Sie in geraden Bewegungen von der Mitte zum Rand. Verwenden Sie keine chemischen Reiniger wie Benzin, Verdünner oder Alkohol.

Wie kann ich die Kindersicherung aktivieren?

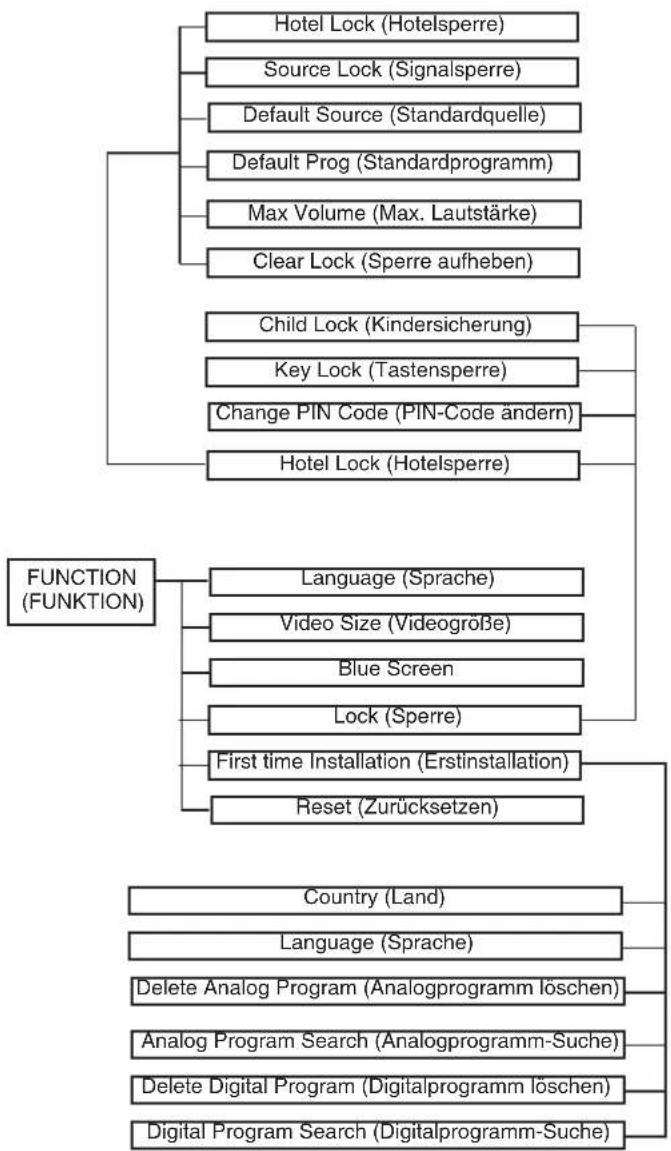

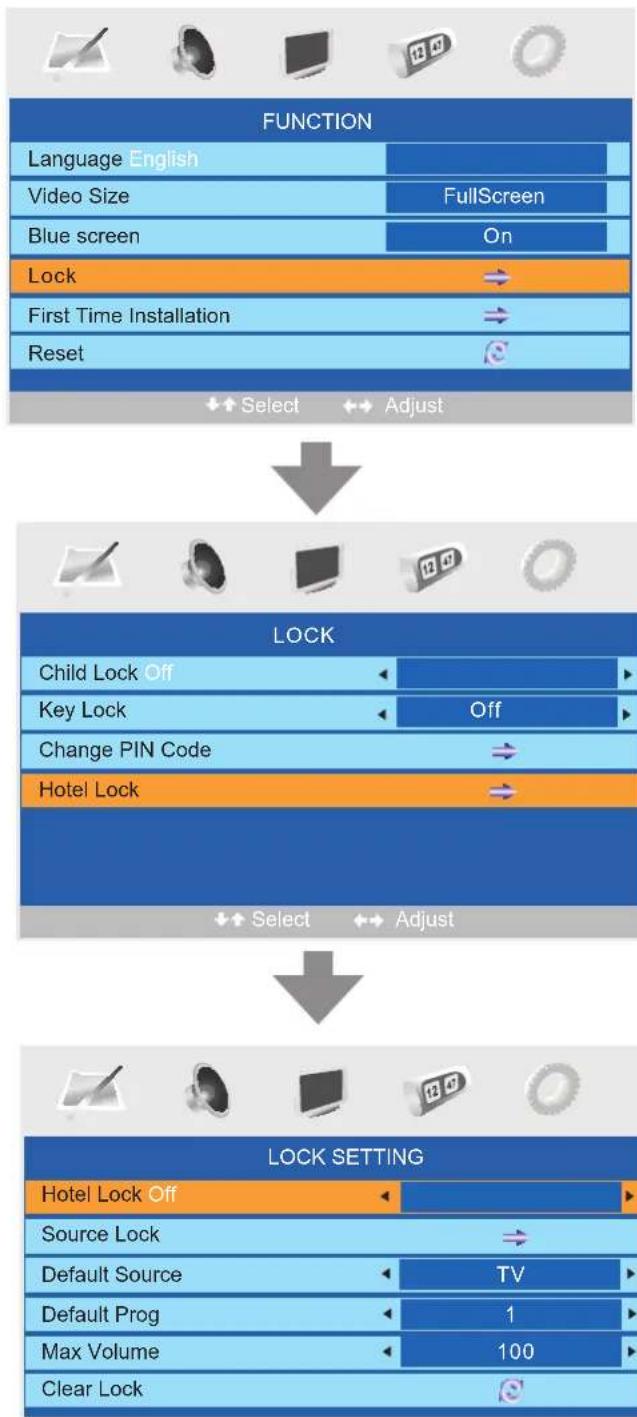

Gehen Sie im Menü zu FUNCTION > Lock > Child Lock. Geben Sie den PIN-Code ein (Standard: 0000). Zum Deaktivieren wiederholen Sie den Vorgang.

Welche Bildschirmgröße hat das Modell DVT-2236?

Der Bildschirm hat eine Diagonale von 21,6 Zoll (ca. 54,9 cm) und eine Auflösung von 1366 x 768 Pixeln.

Wie kann ich die Sender automatisch suchen lassen?

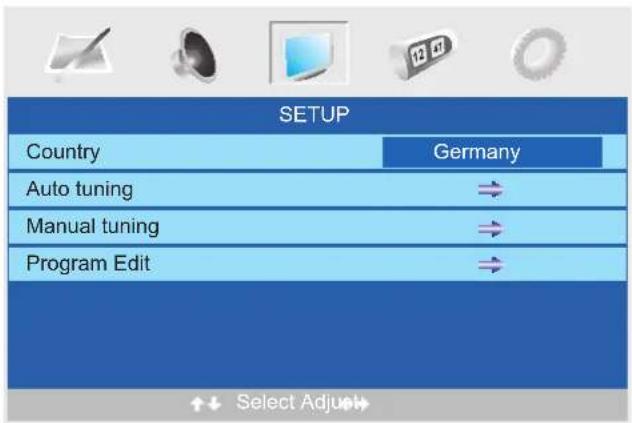

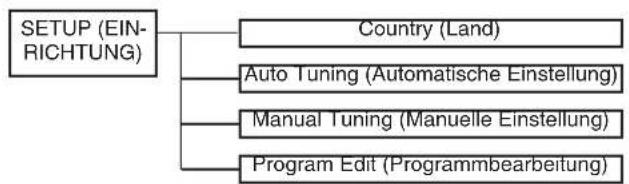

Drücken Sie die MENU-Taste, wählen Sie SETUP > Auto Tuning. Bestätigen Sie mit OK. Der Suchlauf beginnt und speichert alle gefundenen Sender.

BEDIENUNGSANLEITUNG DVT-2236 LENCO

SICHERHEITSHINWEISE....E3

BEDIENELEMENTE ...... E4

ERSTMALIGE INBETRIEBNAHME DES GERÄTS ...... E7

GRUNDFUNKTIONEN ...... E8

OSD-MENÜEINSTELLUNGEN ...... E9

FUNKTIONEN DES INTEGRIERTEN DVD-PLAYERS ...... E13

WARTUNG E16

FEHLERBEHEBUNG ...... E16

SPEZIFIKATIONEN....E17

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für dieses LCD-Fernsehgerät entschieden haben. Prüfen Sie nach dem Öffnen der Verpackung, ob alle Zubehörkomponenten vorhanden sind. Bevor Sie die Teile und die Stromversorgung anschließen, lesen Sie sich das Benutzerhandbuch sorgfältig durch, und bewahren Sie diese Anweisungen in der Nähe Ihres LCD-Fernsehgeräts auf.

Fernbedienung X 1

Anweisungshandbuch X 1

Prüfen Sie beim Öffnen der Verpackung das Zubehör. Sollten Teile beschädigt sein oder fehlen, wenden Sie sich an Ihren lokalen Händler.

Hinweis:

Diese Bedienungsanleitung wurde vor der Produktentwicklung gedruckt.

Muss ein Teil der Produktspezifikation geändert werden, um die Bedienbarkeit oder andere Funktionen zu verbessern, erhält die Produktspezifikation Vorrang. In diesem Fall entspricht das Bedienungshandbuch u U. nicht den tatsächlichen Produktfunktionen.

Aus diesem Grund können Produkt und Verpackung sowie der Name und die Abbildung vom Bedienungshandbuch abweichen.

Der im Handbuch als Beispiel gezeigte Bildschirm kann von der tatsächlichen Anzeige abweichen.

Sofern Sie dieses Produkt später entsorgen möchten, beachten Sie Folgendes: Elektrische Altgeräte dürfen nicht über den Hausmüll entsorgt werden. Geben Sie das Gerät zum Recycling, falls entsprechende Rücknahmesysteme vorhanden sind. Lassen Sie sich von Ihrer lokalen Behörde oder von Ihrem Händler zum Recycling beraten (WEEE, Waste Electrical and Electronic Equipment).

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

CAUTION: TO PREVENT THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

	Dieses Symbol weist auf gefährliche Spannung im Inneren des Geräts hin, bei der die Gefahr eines Stromschlags besteht.
	Dieses Symbol weist darauf hin, dass in der Literatur wichtige Betriebs- und Wartungsanweisungen zu dieser Einheit enthalten sind.

ACHTUNG

ACHTEN SIE AUF DIE FORTLAUFENDE SICHERHEIT DES GERÄTS, INDEM SIE KEINE DER ABDECKUNGEN ENT-FERNEN UND NICHT VERSUCHEN, AUF TEILE IM INNEREN DES PRODUKTS ZUZUGREIFEN. ÜBERLASSEN SIE ALLE WARTUNGSARBEITEN QUALIFIZIERTEM PERSONAL.

SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS; UM EINEN BRAND BZW. EINEN STROM-SCHLAG ZU VERMEIDEN.

• Installieren Sie das Gerät nicht auf einer instabilen Basis.
- Setzen Sie das Gerät keinen hohen Temperaturschwankungen (unter 5 °C oder über 35 °C) oder Feuchtigkeit aus.
- Setzen Sie das Gerät nicht dem direkten Sonnenlicht oder Hitze aus.
- Installieren Sie dieses Gerät nicht an beengten Orten, z. B. in einem Bücherregal oder in einem Einbauschrank. Zur ausreichenden Belüftung muss um das Gerät herum ein Bereich von mindestens 20 cm frei bleiben.
- Achten Sie darauf, dass die Belüftung nicht durch Zeitungen, Tischdecken, Vorhänge o. ä. behindert wird.
• Tauchen Sie dieses Gerät nicht in Flüssigkeit.
- Führen Sie keine kleinen Objekte durch die Lüftungsöffnungen in das Gerät ein.
- Lassen Sie das Gerät nicht herunterfallen, und lassen Sie keine Flüssigkeiten auf das Gerät gelangen. Stellen Sie keine mit Flüssigkeit gefüllten Objekte (z. B. eine Vase) auf das Gerät.
- Platzieren Sie keine offenen Zündflammen (z. B. brennende Kerzen) auf dem Gerät.
- Berühren Sie während eines Gewitters weder den Bildschirm noch die Antenne oder das Netzkabel des Geräts. Verwenden Sie das Gerät während eines Gewitters nicht.
- Treten Sie nicht auf das Netzkabel, und verdrehen Sie dieses nicht.
- Dieses Produkt darf bei unnormalem Betrieb oder Störungen nur durch qualifiziertes Personal eingestellt oder repariert werden. Wenden Sie sich an einen qualifizierten Service-Anbieter.
- Wenn Sie die Fernbedienung für einen längeren Zeitraum nicht verwenden, nehmen Sie die Batterien heraus, und bewahren Sie diese an einem trockenen Ort auf.
- Lassen Sie die Fernbedienung nicht herunterfallen, um Beschädigungen zu vermeiden.
- Betrieben Sie das Gerät stets nur über eine Netzsteckdose mit gleicher Spannung und Frequenz (siehe hierzu auch das Typenschild auf der Rückseite des Geräts).
- Wenn Sie das Gerät nicht verwenden, ziehen Sie das Netzkabel von der Netzsteckdose ab. Halten Sie beim Abziehen den Stecker und nicht das Kabel fest.
- Dieses Gerät der KLASSE 1 muss mit einer geerdeten Netzsteckdose verbunden werden. Diese muss so positioniert sein, dass Sie den Netzstecker ganz einfach einstecken und abziehen können.
- Wird der Netzstecker oder ein Verbindungsstecker zur Trennung verwendet, muss der Trennschalter funktionieren.

BEDIENELEMENTE

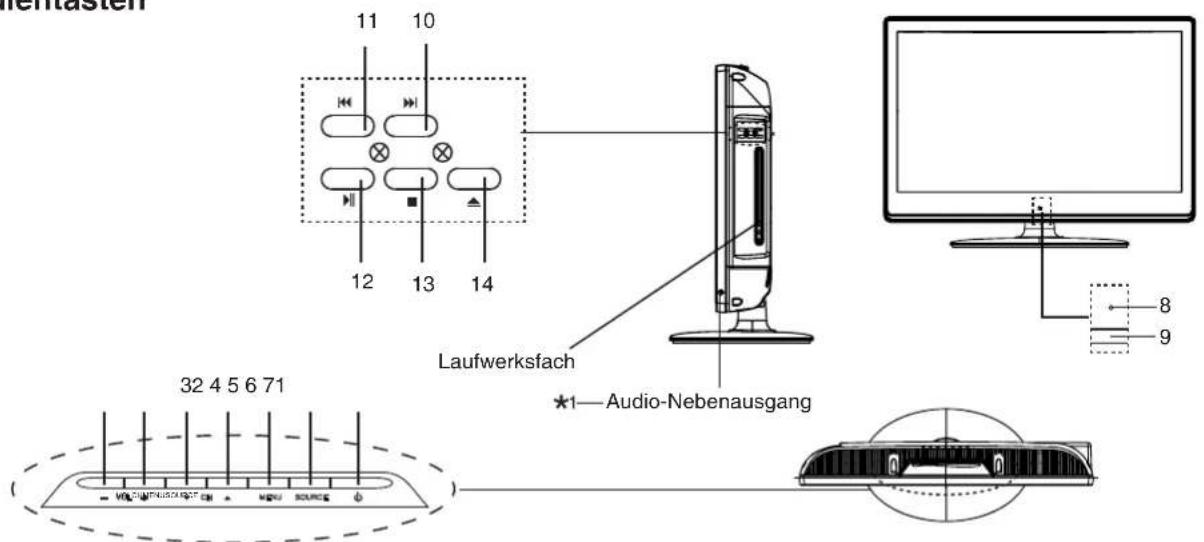

HAUPTEINHEIT

Bedientasten

Allgemeine Steuertasten

1.	Taste zum Verringern der Lautstärke	(- VOL)
2.	Taste zum Erhöhen der Lautstärke	(VOL+)
3.	Taste für vorherigen Kanal	(▼ CH)
4.	Taste für nächsten Kanal	(CH▲)
5.	Menütaste	(MENU)
6.	Taste für Quellenauswahl	(SOURCE)
7.	Taste „Netz/Standby“	(↓)
8.	Ferbedienungssensor
9.	Betriebsanzeige

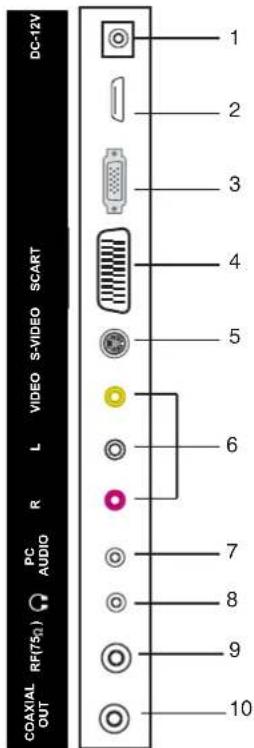

Anschlüsse (Rückseite)

1. Netzanschluss (DC, 12 V)
2. HDMI-Eingang (High-Definition Multimedia Interface)
3. VGA-Eingang (VGA)
4. SCART-Eingang (SCART)
5. S-Video-Eingang (S-VIDEO)
6. FBAS-Audio und -Videoeingang (V/L/R)
7. PC-Audioeingang (PC AUDIO)
8. Audioausgang (Ω) *2
9. Antennen-/Kabeleingang (RF 75Ω)
10. Koaxialausgang (COAXIAL OUT)

Hinweis:

Sie können Ihren Kopfhörer an die Buchse * 1 oder * 2 anschließen.

Wenn Sie Ihren Kopfhörer an die Buchse * 2 anschließen, wird die Ausgabe über Buchse * 1 automatisch beendet.

Es wird empfohlen, an Buchse * 1 einen Kopfhörer mit 4 Ω zu verwenden.

Für DVD-Player

10.	Taste „Weiter“ (▶▶)
11.	Taste „Zurück“ (◀◀)
12.	Taste „Wiedergabe/Pause“ (▶II)
13.	Taste „Stopp“ (■)
14.	Taste „Auswerfen“ (▲)

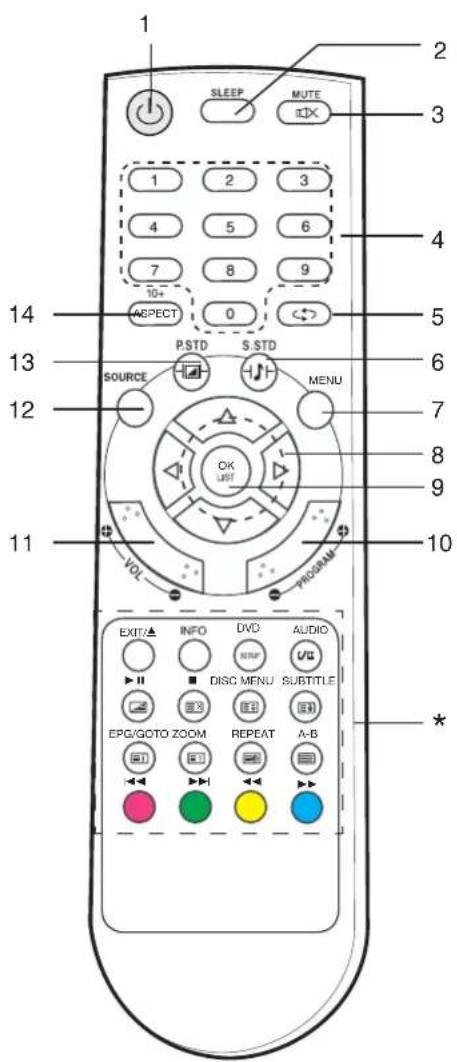

FERNBEDIENUNG

Bedientasten

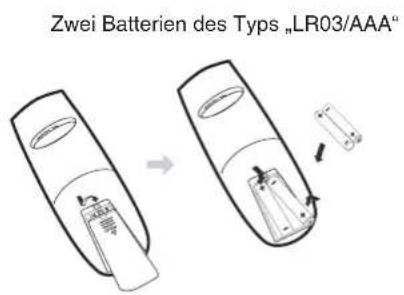

Einsetzen der Batterien

1. Taste „Netz/Standby“ (_)

2. Sleep-Funktionstaste (SLEEP)

3. Stummschaltung (MUTE)

4. Zifferntasten (0, 1-9)

5. Taste für vorherigen Kanal (c)

6. Taste für Klangmodus (S.STD)

7. Menütaste (MENU)

8. Navigationstasten (▲, ▶, ▼, ◀)

9. Taste „Bestätigung/Kanalliste“ (OK LIST)

10. Kanal-Auswahltasten (- PROGRAM +)

11. Tasten zur Lautstärkeregelung (- VOLUME +)

12. Tasten zur Quellenauswahl (SOURCE)

13. Taste für Bildmodus (S.STD)

14. 10+ / ASPECT:

Mehrfach-Digitalbetrieb (für DVD-Funktion)

Auswahl des Anzeigemodus

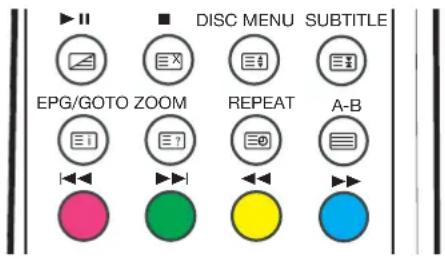

*. Sondertasten:

/EXIT: Taste DVD-Auswurf/Menü verlassen

INFO: Taste zur Informationsanzeige

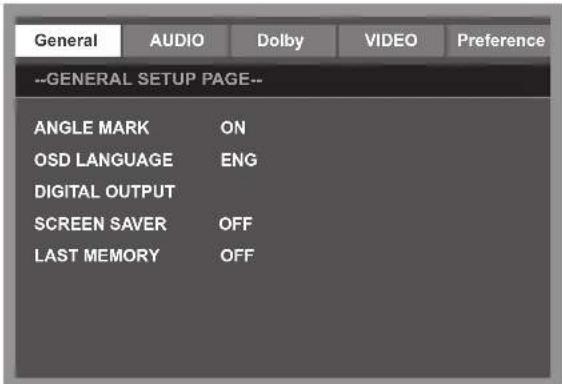

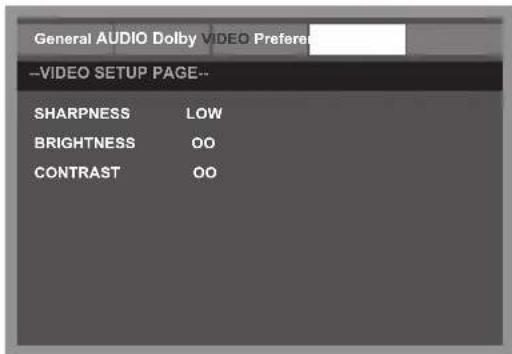

DVD SETUP: Taste zum Aufruf des DVD-Einrichtungsmenüs

AUDIO I/II: Taste für Audiosprache/NICAM-Modusauswahl

▶II: Taste für DVD-Wiedergabe/Pause und Teletext-Einblendung

■: Taste für DVD-Stopp/Teletext-Ausblendung

DISC MENU: Taste für Disc-Menü/Teletext-Größe/Raum

SUBTITLE: Taste für DVD-Untertitel/Teletext-Halten

EPG/GOTO: Elektronischer Programmführer/Gehe zu/Teletext-Indexanzeige

ZOOM: Taste für DVD verkleinern/vergrößern/Teletext-Anzeige

REPEAT: Taste zum Wiederholen der DVD-Wiedergabe/Teletext-Unterseite

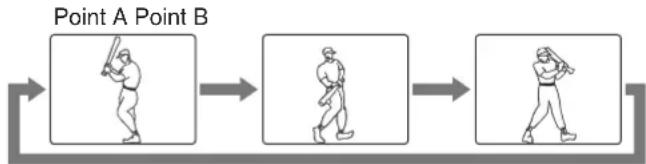

A-B: Taste für DVD A-B-Wiederholung/Teletext ein/aus

◀◀: Taste für Rot/Vorschau
▶▶: Taste für Cyan/Weiter
◀◀: Taste für Gelb/Vorlauf
▶▶: Taste für Blau/Weiter

Reichweite

Hinweis:
- Helles Sonnenlicht oder helle Beleuchtung können den Betrieb der Fernbedienung stören.
- Entnehmen Sie stets die Batterien, wenn Sie die Fernbedienung für einen Monat oder länger nicht verwenden. Verbleiben die Batterien im Gerät, können diese Schäden verursachen.
• Die Tasten der Fernbedienung aktivieren die gleichen Funktionen wie die ähnlich gekennzeichneten Tasten an der Haupteinheit.

Teletext-Funktion

☐: Drücken Sie diese Taste, um zum Teletext zu wechseln und die Teletext-Seite anzuzeigen. Wenn Sie den Teletext-Modus beenden möchten, drücken Sie diese Taste erneut. Wenn die Teletext-Seite angezeigt wird, können Sie die relevanten Funktionen über die Fernbedienung auswählen.
: Wenn Sie das Fernsehbild und die Teletext-Seite gleichzeitig anzeigen möchten, drücken Sie diese Taste. Drücken Sie die Taste erneut, um die Doppelanzeige zu beenden.
Es erfolgt eine Weiterleitung an die Unterseite der Teletext-Seite, z. B. an die Subcode-Seite. Wird diese Taste gedrückt, wird die Aufforderung zur Eingabe des Codes der Unterseite angezeigt. Existiert keine Unterseite, wird diese auch nicht angezeigt. In den meisten Fällen existiert keine Unterseite.
(≡): Drücken Sie diese Taste, wenn Sie die Seite weiterhin anzeigen möchten. Drücken Sie die Taste erneut, wenn Sie die Anzeige beenden möchten.
三X:

Drücken Sie diese Taste, wenn Sie nicht den Inhalt der Seite, sondern nur das Kanalbild anzeigen möchten.

Drücken Sie die Taste erneut, um den Seiteninhalt erneut anzuzeigen.

Die Zifferntasten 0-9 auf der Fernbedienung können zum Aufrufen einer bestimmten Seite verwendet werden. „Die Taste ▲/▼“ auf der Fernbedienung kann zum Anzeigen des Inhalts der vorherigen oder nächsten Seite verwendet werden.

Drücken Sie die Taste ROT/GRÜN/GELB/CYAN auf der Fernbedienung. Die Seite der entsprechenden Farbe wird im unteren Bereich des Bildschirms angezeigt.

☐: Drücken Sie diese Taste, wenn Sie den Inhalt des oberen Bildbereichs vergrößern möchten. Drücken Sie die Taste erneut, um den Inhalt des unteren Bildbereichs zu vergrößern. Drücken Sie die Taste ein drittes Mal, um den gesamten Inhalt der Seite wieder normal anzuzeigen.
(≡?): Drücken Sie diese Taste, wenn Sie den verborgenen Text anzeigen möchten. Drücken Sie diese Taste erneut, um den Text wieder auszublenden.
☐: Drücken Sie diese Taste, wenn Sie den Index aller Teletext-Seiten anzeigen möchten.

FAST TEXT:

Die Tasten ROT, GRÜN, GELB und CYAN ermöglichen den Schnellzugriff auf die per FAST TEXT übertragenen, farbig codierten Seiten.

Beispiel:

ROT wählt CITY INFORMATION (STADTINFORMATIONEN),

CYAN wählt TRAVEL INFORMATION (REISEINFORMATIONEN),

GRÜN wählt WEATHER INFORMATION (WETTERINFORMATIONEN),

GELB wählt TV PROGRAMMING (TV-PROGRAMMIERUNG).

ERSTMALIGE INBETRIEBNAHME DES GERÄTS

1. Verbinden Sie das Antennen- oder DTV STB-Kabel mit dem RF-Anschluss (75 Ω).
2. Schalten Sie das Gerät ein.

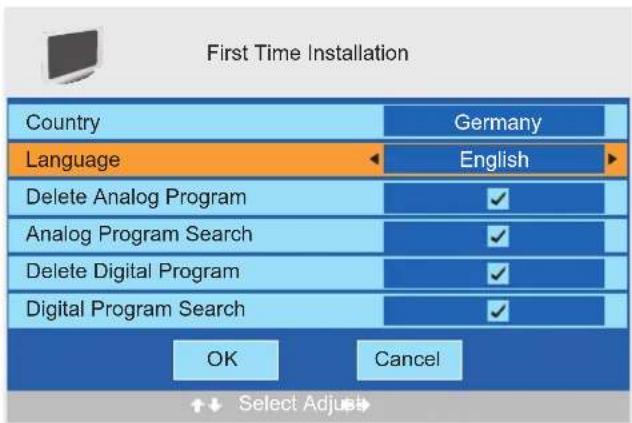

3. Der Installationsleitfaden wird wie folgt angezeigt:

1. Drücken Sie die Tast [oder ▼], um die gewünschten Einstellungen auszuwählen.
2. Drücken Sie die Taste [◀] oder [▶], um die gewünschten Einstellungen anzupassen.
3. Drücken Sie die Taste [▼], um „OK“ auszuwählen. Bestätigen Sie dies durch Drücken von [PK LIST].

Hinweis:

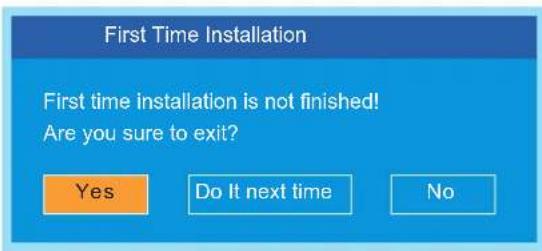

Wenn Sie die erstmalige Installation abbrechen möchten, drücken Sie die Taste [▼], um „Cancel“ auszuwählen. Der folgende Bildschirm wird angezeigt:

Wenn Sie das Bereinigen der Kanalsuche abbrechen möchten, drücken Sie die Taste [MENU].

Der Bildschirm für die Erstinstallation wird erneut angezeigt, wenn das Zurücksetzen erfolgt ist. Schalten Sie dann die Haupteinheit aus und wieder ein.

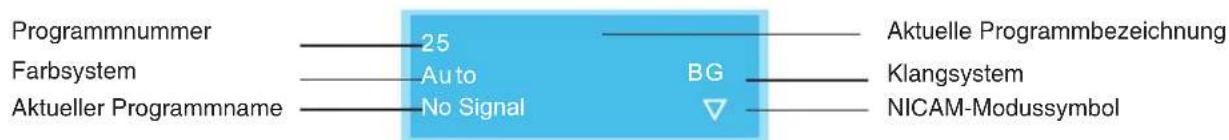

TV-Informationen

Drücken Sie die Taste [INFO], um die Programminformationen anzuzeigen.

GRUNDFUNKTIONEN

Stellen Sie sicher, dass vor dem Einschalten des Geräts alle erforderlichen Verbindungen hergestellt wurden.

Die Betriebsanzeige leuchtet rot auf, und das Gerät befindet sich im Standby-Modus.

Einschalten des Geräts

Drücken Sie die Taste [☐], um das Gerät einzuschalten. Die Betriebsanzeige leuchtet blau.

Ausschalten des Geräts

Drücken Sie die Taste [+] erneut, um das Gerät auszuschalten.

Das Gerät wird automatisch in den Standby-Modus versetzt. Die Betriebsanzeige leuchtet rot.

Verwenden des Sleep Timers

Der Sleep Timer schaltet das Gerät nach einer vordefinierten Zeitspanne automatisch aus. Ihnen stehen neun Zeitspannen zur Verfügung, die Sie durch wiederholtes Drücken der Taste [SLEEP] auf der Fernbedienung auswählen können:

0 Min. → 15 Min. → 30 Min. → 45 Min. → 60 Min. → 75 Min. → 90 Min. → 105 Min. → 120 Min.

(Der Sleep Timer wird nach Abschluss der Einstellung ge- startet.)

So prüfen Sie die verbleibende Zeit des Sleep Timers:

Drücken Sie auf der Fernbedienung die Taste [SLEEP]. Die verbleibende Zeit wird einige Sekunden lang am Bildschirm angezeigt.

Auswählen des Fernsehkanals

Nachdem Sie „TV“ oder „DTV“ als Signalquelle ausgewählt haben, können Sie Ihren Kanal wie folgt auswählen:

- Drücken Sie die Taste [ ▲ CH] oder [CH ▼] (bzw. [-PROGRAM] oder [PROGRAM+] am Hauptgerät).

oder

• Verwenden Sie die Tasten [0, 1-9], um die Kanalnummer direkt einzugeben.
• Drücken Sie die Taste [ˌʌm zum zuletzt gesehenen Kanal zurückzukehren.

Auswählen des Bildmodus

Drücken Sie auf der Fernbedienung wiederholt die Taste [P.STD] zum einen der nachfolgenden Bildmodi auszuwählen:

Standard → Personal (Individuell) → Movie (Film) → Sport → Mild (Weich) → Game (Spiel) → ...

Auswählen der Signalquelle

Schalten Sie das angeschlossene externe Gerät ein. Drücken Sie die Taste [SOURCE], um die richtige Signalquelle auszuwählen. Das Menü für Signalquellen erscheint.

1. Drücken Sie die Taste [▲▼], um den Hervorhebungsbalken auf das gewünschte Element zu bewegen.

ATV

SCART

CVBS

S-VIDEO

VGA

HDMI

DVD

DTV

1. Drücken Sie zur Bestätigung die Taste [OK] (oder [◀▶]). Am Bildschirm werden für einige Sekunden Informationen zur ausgewählten Quelle angezeigt.

Informationsanzeige

Drücken Sie auf der Fernbedienung die Taste [INFO]. Die Informationen zur aktuellen Signalquelle werden automatisch am Bildschirm angezeigt.

Einstellen der Lautstärke

Drücken Sie die Taste [- VOL], um die Lautstärke zu verringern.

Drücken Sie die Taste [VOL+], um die Lautstärke zu erhöhen.

oder

NICAM-Funktion

Drücken Sie auf der Fernbedienung die Taste [I/II], wenn die Signalquelle „TV“ lautet.

Diese Funktion hat keine Auswirkungen auf Kanäle ohne NICAM-Signal.

Durch Drücken der Taste [I/II] wird die Klangoption (z. B. Mono, Stereo, Dual I, Dual I) gewechselt.

Auswählen der Audiosprache

Bei einigen Programmen mit Audio-Sprachoptionen kann durch Drücken der Taste [AUDIO] die Audio-sprache gewechselt werden.

Stummschaltung

Drücken Sie auf der Fernbedienung die Taste [MUTE ☒], um die Klangausgabe vorübergehend zu unter- (brechen.

Drücken Sie diese Taste erneut (oder [VOL+], [VOL-]). Die Klangausgabe wird fortgesetzt.

Auswählen des Klangmodus

Drücken Sie auf der Fernbedienung wiederholt die Taste [S.STD] um einen der folgenden Klangmodi auszuwählen:

Personal (Individuell) → Voice (Sprache) → Music (Musik) → Theatre (Kino) → ...

OSD-MENÜEINSTELLUNG

Navigieren durch Menüs

Drücken Sie die Taste [MENU]. Das OSD-Hauptmenü wird erneut angezeigt.

Drücken Sie die Taste [▶]. Das Hauptmenü wird nacheinander angezeigt:

PICTURE (BILD) → SOUND (KLANG) → SETUP (EINRICHTUNG) → TIMER → FUNCTION (FUNKTION) → ...

Wird eine Menüoption in Grau angezeigt, steht diese im aktuellen Einrichtungsmodus nicht zur Verfügung.

Allgemeine Bedienung:

• Drücken Sie auf der Fernbedienung die Taste [▲, ▼], um eine der Optionen des Hauptmenüs auszuwählen.
• Drücken Sie auf der Fernbedienung die Taste [◀, ▶, ▲, ▼], um Ihre Änderungen zu ändern oder zu bestätigen. (Beachten Sie die Tipps am unteren Rand der jeweiligen OSD-Anzeigen.)
• Ist das Einrichten einer Option abgeschlossen, drücken Sie die Taste [MENU], um schrittweise zur nächsthöheren Ebene zurückzukehren. Drücken Sie die Taste [EXIT], um die OSD-Anzeige direkt zu verlassen.

Struktur des OSD-Menüs:

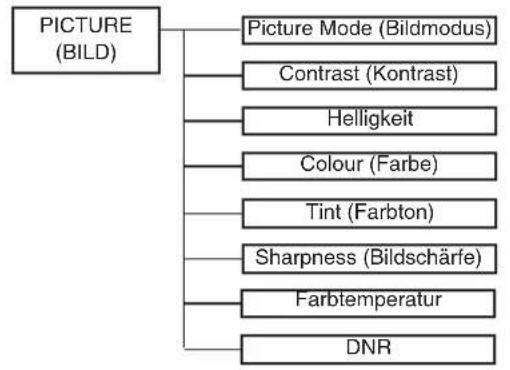

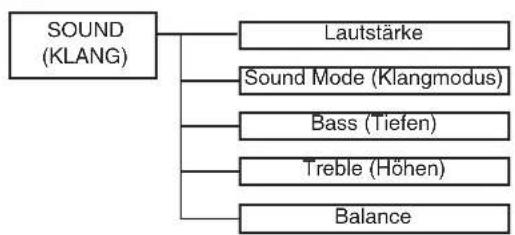


Haupt-OSD:

PICTURE MENU (BILDMENÜ)

SETUP MENU (EINRICHTUNGSMENÜ)

Für Digitalfernsehen:

Kanalliste

Informationen zur Hotelsperre

Schrittweises Erweitern des Untermenüs:

FUNCTION (Funktion) → lock (Sperre) → Hotel Lock (Hotelsperre) → ...

Hotel Mode (Hotelmodus): Hat Priorität vor den anderen Optionen. Zum Einstellen der nachfolgenden Optionen muss dieses Element zunächst auf „ON“ gesetzt werden.

Wurde dieses Element auf „On“ gesetzt, stehen die nachfolgenden Informationen zur Verfügung.

Source Lock (Signalsperre): Definieren Sie die Sperre für die gewünschte Signalquelle (z. B. TV, HDMI...).

Default source (Standardquelle): Definieren Sie, welcher Kanal beim Einschalten des Geräts angezeigt werden soll.

Default Prog (Standardprogramm): Legen Sie eine standardmäßige Kanalnummer für „TV“ oder „ATV“ fest.

Max Volume (Max. Lautstärke): Legen Sie den maximalen Lautstärkewert fest.

Clear Lock (Sperre aufheben): Heben Sie Sperren auf.

Informationen zum PIN-Code:

(Die Standardeinstellung lautet „0000“.)

Wenn Sie das Kennwort vergessen ...

Geben Sie „2008“ ein.

Geben Sie dieses Kennwort nicht an Kinder und Jugendliche weiter.

FUNKTIONEN DES INTEGRIERTEN DVD-PLAYERS

Dieses Gerät kann die folgenden Medien wiedergeben.

Art des Mediums und Logo
DVD
CD

Regionsnummer

Die Regionsnummer (der Code für regionale Beschränkungen) ist ein in DVD-Videos integrierter Code. DVDs mit der Regionsnummer „2“ können mit diesem Gerät wiedergegeben werden.

DVD Video Disc

DVD Video Discs sind in Titel unterteilt, die wiederum in Kapitel gegliedert sind.

Kapitel 1 Kapitel 2 Kapitel 1 Kapitel 2 Kapitel 3

Einige DVD Video Disc-Verpackungen enthalten weitere Informationen. Beispiele:

3)	Mehrere Sprachen
2	Untertitel in mehreren Sprachen
1	Mehrere Blickwinkel
	Mehrere Größenverhältnisse
1	Regionsnummer
cc	Geschlossene Untertitel

Audio CD Disc

Audio CD Discs sind in Spuren unterteilt.

Spur 1 Spur 2 Spur 3 Spur 4 Spur 5

ACHTUNG:

• Dieses Gerät kann nur die zuvor angegebenen Medien wiedergeben. DVD-ROM, CD-ROM, CVD, VCD etc. können nicht wiedergegeben werden.
• Dieses Gerät kann auch DVD-R mit aufgezeichneten Filmen wiedergeben. Einige DVD-Rs können jedoch je nach Aufzeichnungsqualität nicht wiedergegeben werden.
• DVD-R ohne Filminformationen werden nicht unterstützt.
• DVD-RW (Videomodus) können wiedergegeben werden. Einige DVD-RWs können jedoch je nach Aufzeichnungsqualität nicht wiedergegeben werden. Der DVD-RW VR-Modus wird nicht unterstützt.
• DVD+R/+RW können wiedergegeben werden. Einige DVD+R/+RWs können jedoch je nach Aufzeichnungsqualität nicht wiedergegeben werden.

Handhabung, Lagerung und Reinigung von Medien

• Berühren Sie das Laufwerksfach nicht, während sich dieses bewegt.
• Legen Sie nur DVDs/CDs mit den Durchmessern 5" (12 cm) oder 3" (8 cm) in das Laufwerk ein. Fremdkörper können das Gerät beschädigen.
• Wischen Sie Fingerabdrücke und Staub vorsichtig mit einem weichen Tuch von der Datenseite (glänzende Seite) des Mediums. Wischen Sie in einer geraden Bewegung von der Mitte zum Rand des Mediums.
• Verwenden Sie niemals Chemikalien, wie z. B. Schallplatten-Reinigungsspray, antistatische Sprays oder Flüssigkeiten, Benzin oder Verdünner, um die Medien zu reinigen. Diese Chemikalien führen zu einer dauerhaften Schädigung der Kunststoffoberfläche.
• Wenn Sie ein Medium aus dessen Verpackung nehmen möchten, drücken Sie auf die Halterung in der Mitte, und heben Sie das Medium am Rand aus der Verpackung.
• Bewahren Sie Medien stets in ihrer Verpackung auf, um diese vor Staub und Kratzern zu schützen.
• Verhindern Sie ein Aufwellen der Medien, indem Sie diese nicht über längere Zeit direktem Sonnenlicht, hoher Feuchtigkeit oder hohen Temperaturen aussetzen.
• Kleben Sie kein Papier auf die Medien, und beschriften Sie diese nicht. Spitze Schreibgeräte oder die Tinte bestimmter Filzschreiber können die Medien beschädigen.

Grundlegende Wiedergabe

„②kann während des Betriebs auf dem Bildschirm erscheinen. Dieses Symbol bedeutet, dass die Funktion derzeit nicht für das Medium zur Verfügung steht.

Vorbereitungen

1. Schalten Sie das Fernsehgerät ein, und drücken Sie die Taste [SOURCE], um die Signalquelle „DVD“ auszuwählen.
2. Legen Sie das Medium (sodass das Etikett von Ihnen weg zeigt) in das seitliche Laufwerk ein, bis dieses einrastet.

Das Gerät gibt automatisch die erste Datei/die erste Spur/das erste Kapitel wieder.

Hinweis:

Befindet sich das Gerät beim Einlegen eines Mediums in einem anderen Modus, wechselt es in den DVD-Modus und beginnt mit der Wiedergabe.

Stoppen der Wiedergabe

[CD]

Drücken Sie die Taste [▶Ⅲ], um die Wiedergabe vorübergehend anzuhalten. Drücken Sie diese Taste erneut, um die Wiedergabe fortzusetzen.

[DVD]

Drücken Sie einmal die Taste [ ■], um die Wiedergabe vorübergehend anzuhalten.

Drücken Sie zweimal die Taste [■], um die Wiedergabe vollständig zu stoppen.

Verschiedene Wiedergabefunktionen

Auswählen eines DVD-Menüs

Hinweise:

• Diese Funktion kann je nach dem verwendeten Medium variieren.

• Bei einigen Medien kann u. U. kein Menü ausgewählt werden.

• Drücken Sie während der Wiedergabe die Taste [DISC MENU].

Die Anzeige des Hauptmenüs erscheint.

1. Drücken Sie zur Auswahl die Taste [▲], [▼], [◀] oder [▶] (bzw. die Zifferntasten).
2. Drücken Sie die Taste [OK]. Die Wiedergabe der ausgewählten Option beginnt.

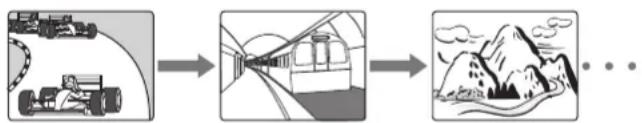

Überspringen von Kapiteln (Spuren)

Drücken Sie während der Wiedergabe die Taste [▶▶], um das nächste Kapitel (die nächste Spur) wiederzugeben.

Rücklauf

Drücken Sie während der Wiedergabe die Taste [ ◀◀◀], um das vorherige Kapitel (die vorherige Spur) wiederzugeben.

Hinweis:

Sie können nur zwischen den einzelnen Kapiteln wechseln, nicht jedoch den Titel auf der DVD.

Titelsuche [DVD]

Drücken Sie die Taste [GOTO].

Geben Sie über die Zifferntasten die gewünschte Titelnummer ein.

Beispiel:

T: 01/01 C: 01/15

Wiederholen der Wiedergabe

Drücken Sie während der Wiedergabe die Taste [REPEAT], um den Wiederholungsmodus zu aktivieren:

[DVD]

Gewünschte Funktion ...	Drücken Sie die Taste [REPEAT] ...
Kapitelwiederholung (CAPITEL)	Einmal
Titelwiederholung (TETEL)	Zweimal
Gesamtwiederholung (SALLE)	Dreimal
Wiederholung aus	Viermal

[CD]

Gewünschte Funktion ... Drücken Sie die Taste [REPEAT] ...
Wiedergabe der aktuellen Spur mit automatischem Stopp (EINMAL)	Einmal
Wiederholung der aktuellen Spur (EINFACHE WIEDERHOLUNG)	Zweimal
Wiederholung aller Spuren (ORDNER WIEDERHOLEN)	Dreimal
Wiederholung aus (ORDNER) Viermal

Wiedergabe eines bestimmten Bereichs (A-B-Wiedergabe)

1. Drücken Sie während der Wiedergabe zu Beginn des zu wiederholenden Bereichs (Punkt A) die Taste [A-B].
2. "A" wird angezeigt.
3. Drücken Sie am Ende des zu wiederholenden Bereichs (Punkt B) erneut die Taste [A-B].
4. "AB" wird kurz angezeigt.
5. Wenn Sie zur normalen Wiedergabe zurückkehren möchten, drücken Sie erneut [A-B].

Einstellen der Untertitelsprache [DVD]

Drücken Sie während der Wiedergabe wiederholt die Taste [SUBTITLE], bis die gewünschte Untertitelsprache am Bildschirm angezeigt wird.

Beispiel:

SÜBTITLE 01/03 ENG

Hinweis:

Nicht alle Medien unterstützen diese Funktion.

Auswählen der Audiosprache (bei mehreren Sprachen) [DVD]

Diese Funktion wird nur von Medien mit Audiospuren in mehreren Sprachen unterstützt.

Drücken Sie während der Wiedergabe wiederholt die Taste [AUDIO], bis die gewünschte Audiosprache am Bildschirm angezeigt wird.

Hinweise:

• Wird die gewünschte Sprache auch durch Drücken der Taste nicht ausgewählt, ist sie nicht auf dem Medium enthalten.
• Wenn Sie das Gerät ausschalten oder das Medium wechseln, wählen Sie die Sprache erneut aus.
• Ist die gewünschte Sprache nicht auf dem Medium enthalten, wird nur die verfügbare Sprache ausgegeben.

Auswählen von angezeigten Informationen

Drücken Sie wiederholt die Taste [INFO], um Informationen zum Medium (Titel, Kapitel, verstrichene Wiedergabezeit, Sprache etc.) anzuzeigen.

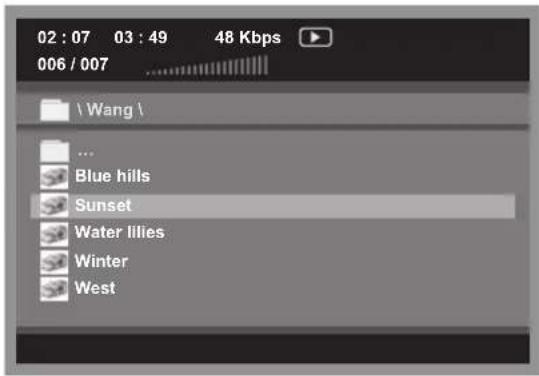

Wiedergeben von Bild/JPEG-CDs

So starten Sie die Diashow über die Anzeige der Miniaturbilder:

1. Drücken Sie die Taste [▲], [▶], [▼] oder [◀], um das gewünschte Bild auszuwählen.
2. Wenn Sie die nächsten/vorherigen Miniaturbilder anzeigen möchten, drücken Sie die Taste [▶▶] oder [◀◀].
3. Drücken Sie die Taste [OK] oder [▶] (Wiedergabe), um die Diashow mit dem ausgewählten Bild zu beginnen.

Während der Diashow:

• Drücken Sie zum Anzahlten die Taste [III]. Drücken Sie zum Fortsetzen die Taste [▶] (Wiedergabe).
• Drücken Sie die Taste [▶▶] oder [◀◀], um zur nächsten oder vorherigen Datei zu springen.
• Wird ein Bild verkehrt herum oder auf der Seite stehend angezeigt, drücken Sie die Taste [ ▲], [▼], [▼] oder [◀], um das Bild zu spiegeln oder zu drehen.

Anfangseinstellungen

Nach Abschluss der Anfangseinstellungen kann das Gerät stets unter den gleichen Bedingungen verwendet werden. Die Einstellungen bleiben bis zur nächsten Änderung im Speicher erhalten, auch wenn das Gerät ausgeschaltet wird.

• Drücken Sie die Taste [DVD SETUP], um das OSD-Menü des DVD-Players zu aktivieren.
• Drücken Sie die Taste [▶] oder [◀], um zwischen den Untermenüs zu wechseln und Optionen hervorzuheben.
• Drücken Sie die Taste [▲] oder [▼], um das hervorgehobene Untermenü aufzurufen.
• Drücken Sie die Taste [DVD SETUP], um das OSD-Menü zu verlassen..

Menü für allgemeine Einrichtung

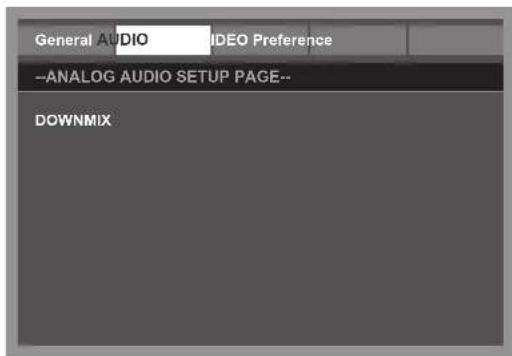

Menü für Audioeinrichtung

Menü für Dolby Digital-Einrichtung

Menü für Videoeinrichtung

Menü zur Einrichtung von Voreinstellungen

WICHTIGER HINWEIS

Die werksseitige Einstellung des PIN-Codes lautet „0000“. Sollten Sie das eingestellte Kennwort vergessen haben, geben Sie das Standardkennwort „2008“ ein.

WARTUNG

WARNUNG:

ACHTEN SIE ZU IHRER EIGENEN SICHERHEIT DARAUF, DAS NETZKABEL ABZUZIEHEN, BEVOR SIE MIT DER WARTUNG ODER REINIGUNG BEGINNEN.

Reinigen des LCD-Bildschirms

Berühren Sie den LCD-Bildschirm nicht mit scharfkantigen Gegenständen. Befinden sich Staub oder Fingerabdrücke auf dem LCD-Bildschirm, wischen Sie diese(n) mit einem sauberen, weichen Tuch ab.

Wischen Sie in einer geraden Bewegung von der Mitte zum Rand des LCD-Bildschirms.

Verwenden Sie niemals Chemikalien, wie z. B. Schallplatten-Reinigungsspray, antistatische Sprays oder Flüssigkeiten, Benzin oder Verdünner, um den Bildschirm zu reinigen.

Reinigen des Hauptgeräts

Reinigen Sie die Außenseite des Geräts mit einem sauberen Tuch, das mit lauwarmem Wasser befeuchtet wurde. Verwenden Sie kein Benzin, keinen Verdünner und keinen Alkohol, da diese Mittel die Versiegelung der Oberfläche beschädigen.

FEHLERBEHEBUNG

Problem

Mögliche Ursache

Korrektur

Kein Bild oder Ton

Das Netzkabel ist nicht richtig mit dem Gerät verbunden. Verbinden Sie das Netzkabel mit dem Gerät.

Das Netzkabel ist nicht mit einer Netzsteckdose verbunden.

Verbinden Sie das Netzkabel mit einer Netzsteckdose.

Die falsche Signalquelle ist ausgewählt.

Wählen Sie die richtige Signalquelle aus.

Die Signalquelle ist nicht mit dem Gerät verbunden.

Stellen Sie die Verbindung her.

Kein Ton

Die Lautstärke ist auf das Minimum eingestellt.

Drücken Sie die Taste VOL+, um die Lautstärke zu erhöhen.

Auf der Fernbedienung wurde die Taste ☐ gedrückt.

Drücken Sie die Taste (oder die Taste VOL+/-), um die Lautstärke freizugeben.

Es wurde der falsche Modus für das Klangsystem eingestellt.

Stellen Sie im Hauptmenü ein Klangsystem ein, das Ihrem Gerät entspricht.

Problem

Mögliche Ursache

Korrektur

Kein Bild oder nur Schwarzweißbild

Die Farbsystemeinstellung entspricht nicht dem Programm.

Stellen Sie das richtige Farbsystem ein.

Die Klangsystemeinstellung entspricht nicht dem Programm.

Stellen Sie das richtige Klangsystem ein.

Ton- oder Bildstörung

Das Gerät wird durch ein anderes Gerät in der Nähe gestört.

Eliminieren Sie diese Störung.

Mehrere Geräte sind mit einer Mehrfachsteckdose verbunden.

Verbinden Sie das Netzkabel mit einer anderen Netzsteckdose.

Es wurde der falsche Modus für das Klangsystem eingestellt.

Stellen Sie im Hauptmenü ein Klangsystem ein, das Ihrem Gerät entspricht.

Hinweis:

Der Bildschirm kann einige helle und dunkle Bildpunkte aufweisen. Dies ist normal.

TECHNISCHE DATEN

DVT 1936

Bildschirmeigenschaften

Bildschirmtyp LCD

Bildschirmgröße 18,5 Zoll

Aktiver Bereich 409 (H) X 230 (V)

Auflösung 1366 (H) X 768 (V)

Helligkeit 250 cd/m ^2

Kontrastverhältnis 1000:1

Punktabstand 0,3 (H) X 0,3 (V) mm

Maximale Farbanzahl 16,7 Millionen

Reaktionszeit 5 ms

Merkmale

HD-kompatibel 480I, 480P, 576I, 576P, 720P, 1080I, 1080P

Fernsehempfang

System: PAL/SECAM

Klangsystem B/G, I, D/K, L/L'

Antennenimpedanz: 75 Ohm

Stromversorgung

Netzteil 100-240 V \~ 50/60 Hz

Leistungsaufnahme

Maximum < 60 W

DVD-Merkmale

Laser-Wellenlänge 650 nm/795 nm

DVD-Regionsnummer 2

Verbindungen

Eingang:

Fernsehempfänger (RF 75 Ω) 1

FBAS (R/L/VIDEO) 1

S-Video (S-VIDEO) 1

SCART 1

VGA (VGA) 1

PC-Audio (PC AUDIO) 1

HDMI (HDMI) 1

Ausgang:

Koaxialausgang (COAXIAL OUT) 1

Kopfhörer (♀) 2

Unterstützte VGA-Auflösungen

640 x 480 bei 60 Hz/75 Hz

800 x 600 bei 60 Hz/75 Hz

1024 x 768 bei 60 Hz/75 Hz

Abmessungen (W x H x T)

Einheit mit Standfuß

und Lautsprechern 455 x 350 x 167 mm

Gewicht (netto)

Einheit mit Standfuß

und Lautsprechern 4,1 kg

Umgebungsbedingungen

Betriebstemperatur 5 °C bis 35 °C

Luftfeuchtigkeit bei Betrieb 20%-80%

Hinweis:

Änderungen der Spezifikationen vorbehalten.

DVT 2236

Bildschirmeigenschaften

Bildschirmtyp LCD

Bildschirmgröße 21,6 Zoll

Aktiver Bereich 477 (H) X 268 (V)

Auflösung 1366 (H) X 768 (V)

Helligkeit 400 cd/m ^2

Kontrastverhältnis 800:1

Punktabstand 0,1165 (H) X 0,3495 (V) mm

Maximale Farbanzahl 16,7 Millionen

Reaktionszeit 5 ms

Merkmale

HD-kompatibel 480I, 480P, 576I, 576P, 720P, 1080I, 1080P

Fernsehempfang

System: PAL/SECAM

Klangsystem B/G, I, D/K, L/L'

Antennenimpedanz: 75 Ohm

Stromversorgung

Netzteil 100-240 V \~ 50/60 Hz

Leistungsaufnahme

Maximum < 72 W

DVD-Merkmale

Laser-Wellenlänge 650 nm/795 nm

DVD-Regionsnummer 2

Verbindungen

Eingang:

Fernsehempfänger (RF 75 Ω) 1

FBAS (R/L/VIDEO) 1

S-Video (S-VIDEO) 1

SCART 1

VGA (VGA) 1

PC-Audio (PC AUDIO) 1

HDMI (HDMI) 1

Ausgang:

Koaxialausgang (COAXIAL OUT) 1

Kopfhörer (_) 2

Unterstützte VGA-Auflösungen

640 x 480 bei 60 Hz/75 Hz

800 x 600 bei 60 Hz/75 Hz

1024 x 768 bei 60 Hz/75 Hz

Abmessungen (W x H x T)

Einheit mit Standfuß

und Lautsprechern 524 x 388 x 200 mm

Gewicht (netto)

Einheit mit Standfuß

und Lautsprechern 4,7 kg

Umgebungsbedingungen

Betriebstemperatur 5 °C bis 35 °C

Luftfeuchtigkeit bei Betrieb 20%-80%

Hinweis:

Änderungen der Spezifikationen vorbehalten.
