Produkttyp	LCD-Fernseher mit integriertem DVD-Player
Bildschirmdiagonale	22 Zoll (55,9 cm)
Bildauflösung	1680 x 1050 Pixel
Bildseitenverhältnis	16:10
Helligkeit	300 cd/m²
Kontrastverhältnis	1000:1
Betrachtungswinkel	170° horizontal / 160° vertikal
Reaktionszeit	5 ms (schwarz-weiß)
Farbtiefe	16,7 Millionen Farben
Fernsehsystem	PAL / SECAM
Empfangskanäle	BG, D/K, I, L, L'
Videoeingänge	1x HDMI, 1x VGA (15-pol. D-Sub), 1x SCART (21-pol.), 1x S-Video (4-pol. DIN), 1x Composite (Cinch gelb)
Audioeingänge	1x Cinch (L/R) für AV/S-Video, 1x 3,5-mm-Klinke für PC
Integrierter DVD-Player	Ja, unterstützt DVD, SVCD, VCD, CD, MP3, JPEG
Lautsprecher	2x 3 W, 4 Ohm
Stromversorgung	AC 100-240 V, 50/60 Hz; DC 12 V / 5 A
Leistungsaufnahme	< 60 W
OSD-Sprachen	Englisch, Deutsch, Französisch, Spanisch, Niederländisch
Zubehör	Fernbedienung (mit Batterien), Netzkabel, AV-Kabel
Gewicht (ca.)	4,5 kg (ohne Verpackung)
Abmessungen (BxHxT)	530 x 370 x 170 mm (mit Standfuß)

Häufig gestellte Fragen - DVT-2222 LENCO

Wie schalte ich den Fernseher ein?

Die Fernbedienung funktioniert nicht. Was tun?

Wie kann ich einen Sendersuchlauf durchführen?

Wie lege ich eine DVD ein?

Das Bild ist verzerrt oder hat Farbfehler. Was kann ich tun?

Ich höre keinen Ton, aber das Bild ist da.

Wie stelle ich die Kindersicherung ein?

Welche Disc-Formate werden unterstützt?

Wie kann ich den Fernseher reinigen?

Der Fernseher schaltet sich von selbst aus. Warum?

BEDIENUNGSANLEITUNG DVT-2222 LENCO

Vielen Dank für den Kauf dieses LCD-Fernsehers. Wenn Sie das erste Mal die Verpackung aufmachen, vergewissern Sie sich bitte, dass alle Zubehörteile vorhanden sind. Bevor Sie das Gerät an den Strom anschließen, lesen Sie sich bitte das Benutzerhandbuch durch und halten Sie es immer griffbereit in der Nähe des LCD-Fernsehers.

Inhalt

Fernseher

Vorsichtsmaßnahmen

Zubehör

Fernbedienung

Tastenfunktionen der Fernbedienung

Tastenfunktionen des LCD-Fernsehers

Anschluss externer Geräte

Grundlegende OSD-Einstellungen

Fernsehtext

DVD

Grundlegende Bedienung

Unterstützte DVD-Formate

DVD-Funktionen – Bedienungsanweisungen

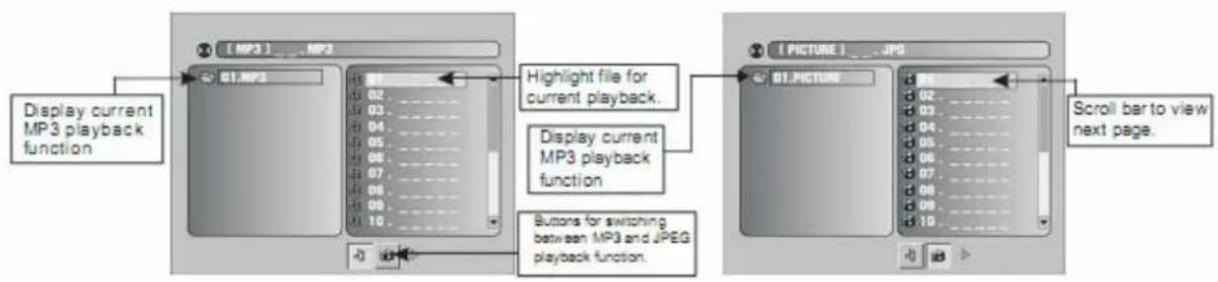

MP3/JPEG-Wiedergabe

Funktionseinstellungen

Fehlerbehebung

Wartung

Technische Daten

1. Vorsichtsmaßnahmen

Anmerkungen:

WARNUNG

STROMSCHLAGGEFAHR!

NICHT ÖFFNEN!

ACHTUNG:

ZUR VERMEIDUNG VON STROMSCHLAGGEFAHR, GERÄT NICHT ÖFFNEN! WENDEN SIE SICH AN AUSGEBILDETES WARTUNGSPERSONAL.

WARNING:

ZUR VERMEIDUNG VON FEUER- ODER STROMSCHLAGGEFAHR, SETZEN SIE DIESES PRODUKT BITTE NIEMALS REGEN ODER STARKER FEUCHTIGKEIT AUS.

Das Dreieckszeichen mit Blitzsymbol verweist auf gefährliche Spannungen im Gerätegehäuse, die so hoch sein können, dass sie eine Gefahr von Stromschlägen bilden.

Das Dreieckszeichen mit Ausrufungszeichen verweist auf wichtige Funktions- und Wartungshinweise (Reparatur) in der dem Gerät beigelegten Bedienungsanleitung.

Unbedingt wichtige und nicht erlaubte Schritte

Unbedingt wichtige Schritte

• Achten Sie darauf, dass dieses Produkt an eine Steckdose mit den gleichen Spezifikationen (Spannung und Frequenz) angeschlossen wird, die auf der Rückseite des Geräts angegeben sind.
• Wenn dieses Produkt beschädigt wird (z. B. am Netzkabel oder Netzstecker), geben Sie es bei einem autorisierten Servicetechniker zur Inspektion und ggf. Reparatur, ab.
• Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose, bevor Sie es reinigen oder wegstellen.
• Vergewissern Sie sich, dass das Produkt nicht nass wird und keine Wasserspritzer abbekommt.
• Benutzen Sie nur das mit dem Gerät mitgelieferte Netzteil oder benutzen Sie ein von einem autorisierten Servicetechniker empfohlenes Ersatznetzteil.

Nicht erlaube Schritte

• Gegenstände mit offenen Flammen, wie z. B. Kerzen, sollten niemals auf oder in die Nähe des Geräts gestellt werden.
• Gegenstände die mit Flüssigkeiten gefüllt sind, wie z. B. Vasen sollten niemals auf oder in die Nähe des Geräts gestellt werden.
• Stellen Sie dieses Gerät nicht auf andere elektrische Gerät oder unebene Oberflächen.
• Benutzen Sie dieses Produkt nicht an Orten an denen es direkten Sonnenlicht, Hitze, starkem Staub oder Vibrationen ausgesetzt ist.
• Benutzen Sie das Gerät niemals mit nassen Händen.
• Reinigen Sie das Gerät niemals mit Wasser oder anderen Flüssigkeiten.
• Blockieren Sie keine der Ventilationsöffnungen auf der Geräterückseite.

• Führen Sie keine Fremdgegenstände in die Ventilationsöffnungen des Produkts.

• Die Bildschirmoberfläche kann leicht zerkratzen. Vermeiden Sie es den Bildschirm mit den Händen und harten Gegenständen zu berühren.

• Ziehen Sie niemals den Stecker aus der Steckdose, indem Sie am Netzkabel ziehen. Schalten Sie die Steckdose aus und ziehen Sie direkt am Netzstecker.
• Versuchen Sie nicht das Gerät selbst zu öffnen. Es befinden sich im Inneren des Geräts keine Teile die vom Benutzer gewartet werden können.

SICHERHEITSHINWEISE

• Lesen und befolgen Sie alle Warn- und Bedienungshinweise vor der Inbetriebnahme.
• Dieses Gerät ist nicht für die Benutzung durch Kleinkinder gedacht. Kleinkinder sollten entsprechend beaufsichtigt werden.
• Dieses Produkt ist nur für den Hausgebrauch und nicht für kommerziellen Anwendungen bestimmt.
• Setzen Sie das Gerät niemals Wassertropfen oder -spritzern aus.
  ● Gegenstände mit offenen Flammen wie z. B. Kerzen sollten niemals auf das Gerät gestellt werden.
• Lassen Sie ausreichend Abstand zwischen dem Gerät und umliegenden Objekten, um eine angemessene Belüftung zu gewährleisten.
• Vergewissern Sie sich, dass keine der Ventilationsöffnungen durch Gegenstände wie z. B. Zeitungen, Tischtücher, Vorhänge o. ä. abgedeckt ist.
• Vergewissern Sie sich, dass der LCD-Fernseher stabil aufgestellt wird. Schäden, die durch schlechte Aufstellung oder Nichtbeachtung der Warnhinweise oder Vorsichtsmaßnahmen im Benutzerhandbuch entstanden sind, werden nicht von der Garantie abgedeckt.

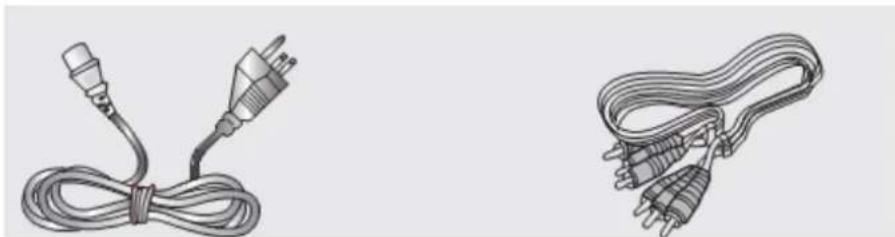

2. Zubehör

Zubehör-Checkliste

Fernseherzubehör

Fernbedienung/Batterien

Netzkabel
AV-Anschlusskabel

. Fernbedienung 3

- Helles Sonnenlicht oder andere Beleuchtung kann zu Funktionsstörungen in der Bedienung der Fernbedienung führen.

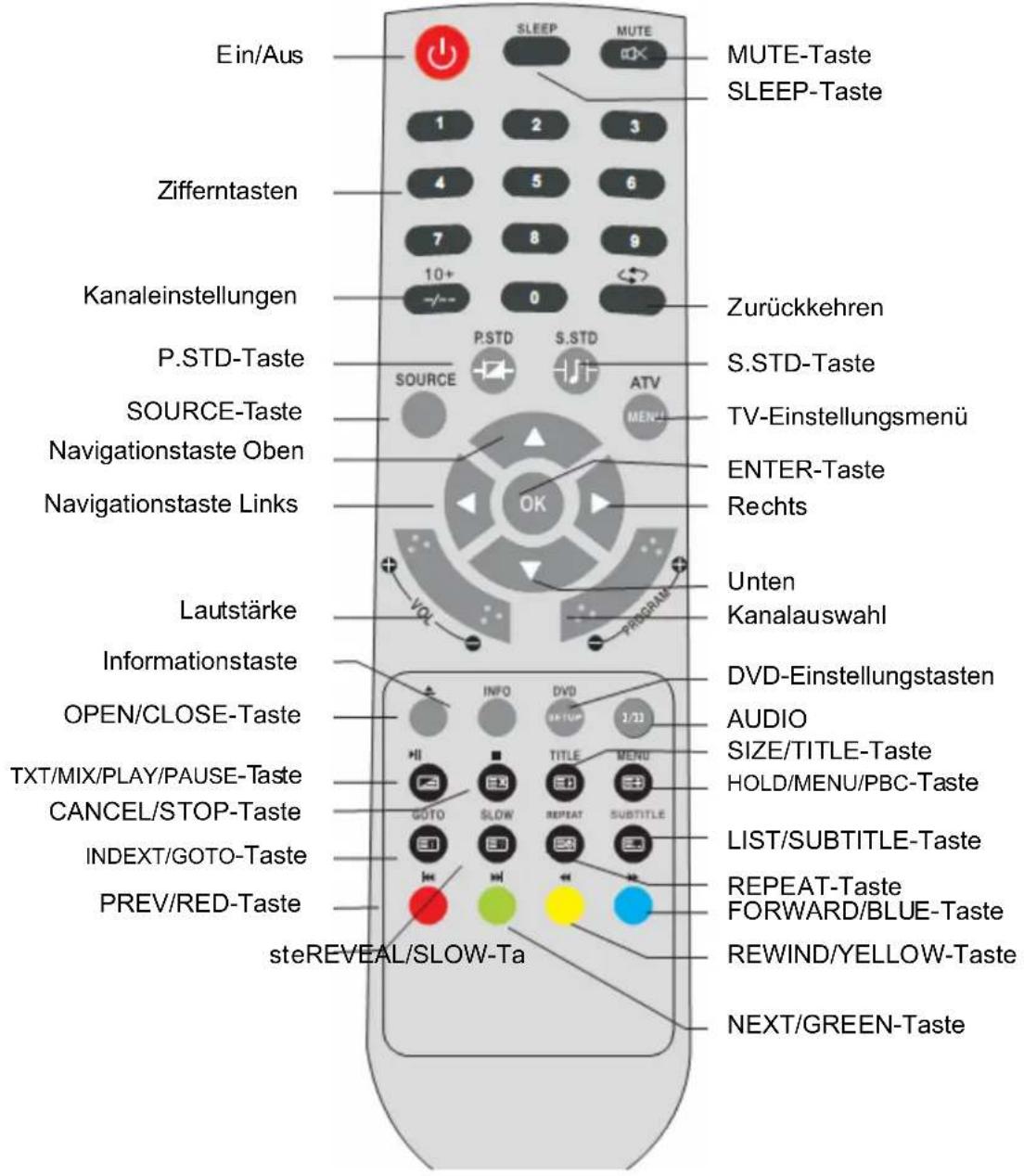

4. Tastenfunktionen der Fernbedienung

LEISTUNG: Ein-/Ausschalttaste – Betätigen Sie diese Taste, um den Fernseher einzuschalten. Betätigen Sie die Taste ein weiteres Mal, um den Fernseher wieder auszuschalten.

Automatische Selbstabschaltung (SLEEP): Einschlaftaste – Zum Einstellen der automatischen Abschaltung des Fernsehers.

Ton aus (MUTE): Ton aus – Bedätigen Sie diese Taste, um den Ton auszuschalten. Betätigen Sie die Taste erneut, um den Ton wieder einzuschalten.

0,1-9: Kanalauswahltaste.

-/-: Fernsehkanalbereichsauswahl – Zur Auswahl von Fernsehkanälen mit 1, 2 oder 3 Tasten. Zur Eingabe einer Kanalnummer auf der Fernbedienung, betätigen Sie bitte zuerst diese Taste, um die Anzahl der Ziffern zu bestimmen.

: Letzter Kanal – Anzeige des zuletzt benutzen Kanals.

Eingangssignal (SOURCE): Eingangssignalauswahl (TV/AV/SVIDEO/DVD/SCART/HDMI/PC).

P.STD: P.STD – Einstellung des Bildmodus für die

TV/AV/SVIDEO/DVD/SCART/HDMI-Eingangssignale.

P.STD: S.STD – Einstellung des Soundmodus.

MENU: Betätigen Sie die MENU-Taste, um ins Einstellungsmenü zu gelangen.

Navigationstasten Oben/Unten: Navigationstasten für das OSD-Menü. Benutzen Sie die Tasten zum Wechseln von Menüpunkten oder zum Wechseln des Kanals.

Navigationstasten Links/Rechts: Navigationstasten für das OSD-Menü. Benutzen Sie die Tasten zum Wechseln von Menüpunkten oder zum Verändern der Lautstärke.

VOL+/-: Lautstärketasten – Zum Erhöhen bzw. Verringern der Lautstärke.

Program+/-: Kanalauswahltasten – Zum Wechseln des Kanals.

▶II : Schalten Sie das Gerät ein und betätigen Sie die OPEN/CLOSE-Taste, um das Ladefach zu öffren. Legen Sie eine Disc mit der beschrifteten Seite nach oben in das Ladefach. Betätigen Sie die OPEN CLOSE-Taste erneut, um das Disc-Ladefach zu schließen und das Gerät fängt automatisch mit der Wiedergabe an (nicht bei JPEG-Discs).

▶ : Bei der Wiedergabe von DVDs, SVCDs, VCDs oder CDs können Sie mit der STOP-Taste die Wiedergabe anhalten während sich das Gerät den letzten Wiedergabepunkt merkt. Betätigen Sie PLAY/PAUSE-Taste zum Fortfahren der Wiedergabe. Betätigen Sie die STOP-Taste ein zweites Mal, um die Wiedergabe vollständig zu stoppen und den Wiedergabespeicher zu löschen.

: Betätigen Sie die Taste zum Aktivieren des Schnellvorlaufs.

◀ : Betätigen Sie die Taste ◀ zum Aktivieren des Schnellrücklaufs.

: Bei der Wiedergabe von DVDs können Sie mit dieser Taste zum nächsten Kapitel springen. Bei der Wiedergabe von SVCDs oder CDs können Sie mit dieser Taste zur nächsten Audio- bzw. Videospur springen.

: Bei der Wiedergabe von DVDs können Sie mit der PREV-Taste zum vorigen Kapitel springen. Bei der Wiedergabe von SVCDs, VCDs und CDs können Sie mit der PREV-Taste zum vorigen Titel springen.

Zeitlupe: Betätigen Sie die SLOW-Taste während der Wiedergabe von SVCDs, VCDs oder DVDs zum Aktivieren der Zeitlupe. Betätigen Sie PLAY/PAUSE-Taste zum Fortfahren der normalen Wiedergabe.

TITLE (Titelmenü): Während der DVD-Wiedergabe, betätigen Sie bitte die TITLE-Taste, um zum Titelmenü der DVD zurückzukehren.

GOTO (Suchmenü): Betätigen Sie die GOTO-Taste. Betätigen Sie dann die GOTO-Taste erneut und

benutzen Sie die Tasten ▶ oder ◀ zur Auswahl des Wiedergabemodus (Normal, Zufall, Programm). Betätigen Sie dann die ENTER-Taste zur Bestätigung. Betätigen Sie die GOTO-Taste zur Auswahl: Normale Wiedergabe -> Zufallswiedergabe -> Programmwiedergabe -> normale Wiedergabe. Mit der Programmfunktion können Sie die Reihenfolge der Wiedergabe entsprechend Ihren Vorstellungen verändern.

Besonderer Hinweis:

Falls MMN benutzt wird, unterstützt das Programm 3-stellige Verzeichnisnummern und 4-stellige Dateinummern. Für Audiospurnummern werden 2-stellige Nummer unterstützt. Benutzen Sie die Zifferntasten zur Eingabe der gewünschten Audiospur (Musiktitel), Titels oder Kapitels. Betätigen Sie dann die ENTER-Taste oder die Navigationstasten zur Bestätigung. Sie können ebenfalls die Navigationstasten ▶, ◀, ▲ oder ▼ benutzen, um eine Eingabeposition zu wählen. Sie können die Programmliste löschen, indem Sie auf „Clear all“ gehen und die ENTER-Taste betätigen oder die Programmwiedergabe starten, indem die ENTER-Taste auf „Play“ betätigen. Wenn Sie einzelne Positionen löschen wollen, betätigen Sie einfach die ENTER-Taste auf der entsprechenden Position erneut.

REPEAT (Wiederholung): Die REPEAT-Taste ermöglicht die Wiederholung von Titeln, Kapiteln oder der ganzen Disc. Bei der Wiedergabe von DVDs können Sie durch wiederholte Betätigung der REPEAT-Taste folgende Wiederholungsarten einstellen: Kapitelwiederholung (Repeat Chapter), Titelwiederholung (Repeat Title) und Wiederholung Aus (Repeat Cancel). Bei der Wiedergabe von VCDs bzw. CDs können Sie folgende Wiederholungsarten einstellen: Titelwiederholung (Track Repeat), Alle Titel wiederholen (Repeat All) und Wiederholung Aus (Repeat Cancel). Bei der Wiedergabe von MP3s können Sie folgende Wiederholungsarten einstellen: Einzelwiederholung (Single Repeat), Verzeichniswiederholung (Directory Repeat) Dateiwiederholung (File Repeat) und Wiederholung Aus (Repeat Cancel).

Untertitel (für DVDs und Super-VCDs)

- Betätigen Sie die SUBTITLE-Taste zur Anzeige der momentanen Untertitel.

- Betätigen Sie erneut, um weitere Untertitelsprachen auswählen zu können.

HINWEIS: Bei DVDs bzw. Super-VCDs mit mehr als einer Untertitelsprache können Sie die SUBTITLE-Taste zur Auswahl der gewünschten Untertitelsprache benutzen.

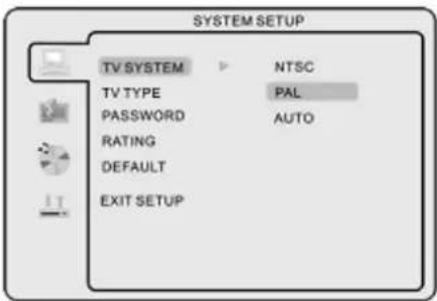

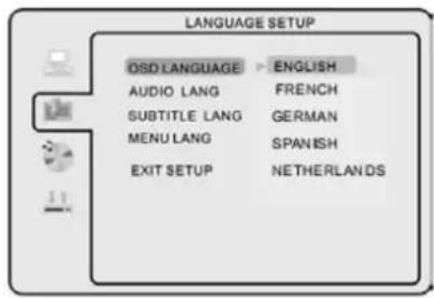

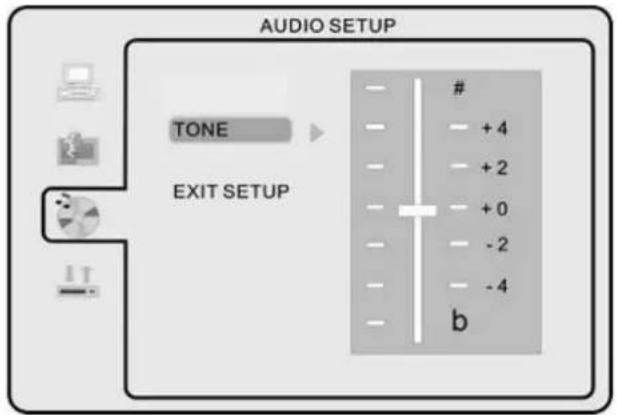

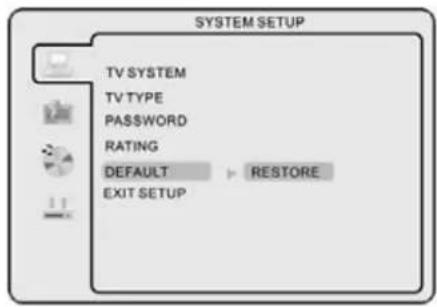

SETUP (DVD-Einstellungen): Betätigen Sie die SETUP-Taste, um das Einstellungsmenü aufzurufen.

▲ : Betätigen Sie die L/R-Taste zur Auswahl verschiedener Audiokanäle.

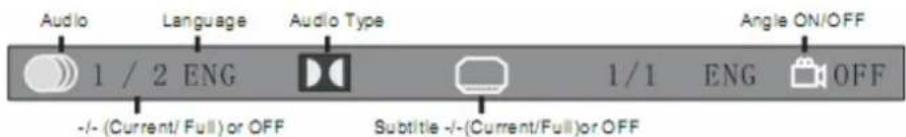

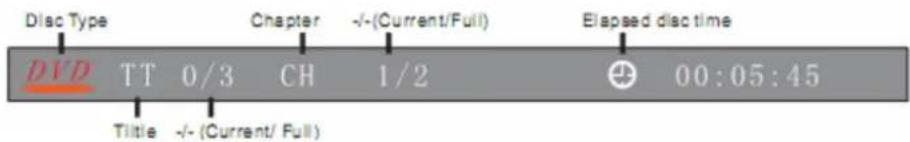

INFO e: B tätigen Sie die INFO-Taste zur Anzeige detaillierter Informationen.

5. Tastenfunktionen des LCD-Fernsehers Bedientafel

1. Ein-/Aus
2. Auswahl des Eingangssignals
3. Hauptmenü / Bestätigung
4. Kanalauswahl
5. Einstellen der Lautstärke
6. PLAY/PAUSE-Taste (Wieergabe/Pause)
7. OPEN/CLOSE-Taste (Öffnen/Schließen)

Legen Sie eine DVD mit der beschrifteten Seite nach hinten ein.

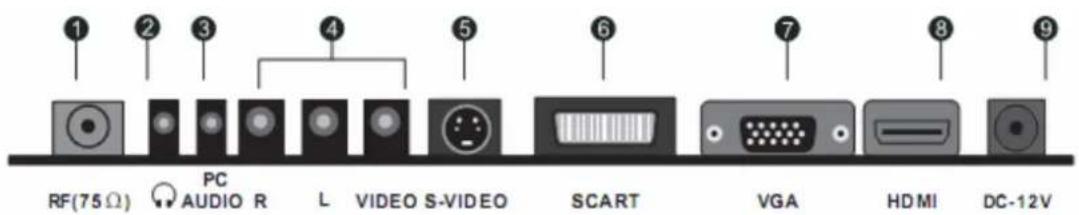

Anschluss

1. Antenneneingang (75 Ω VHF/UHF).
2. Kopfhörerausgang
3. PC-Audioeingang
4. AV-Eingang
5. S-VIDEO-Eingang
6. SCART-Eingang – für europäische Geräte
7. VGA-Eingang
8. HDMI-EINGANG
9. 12-V-Stromversorgungseingang

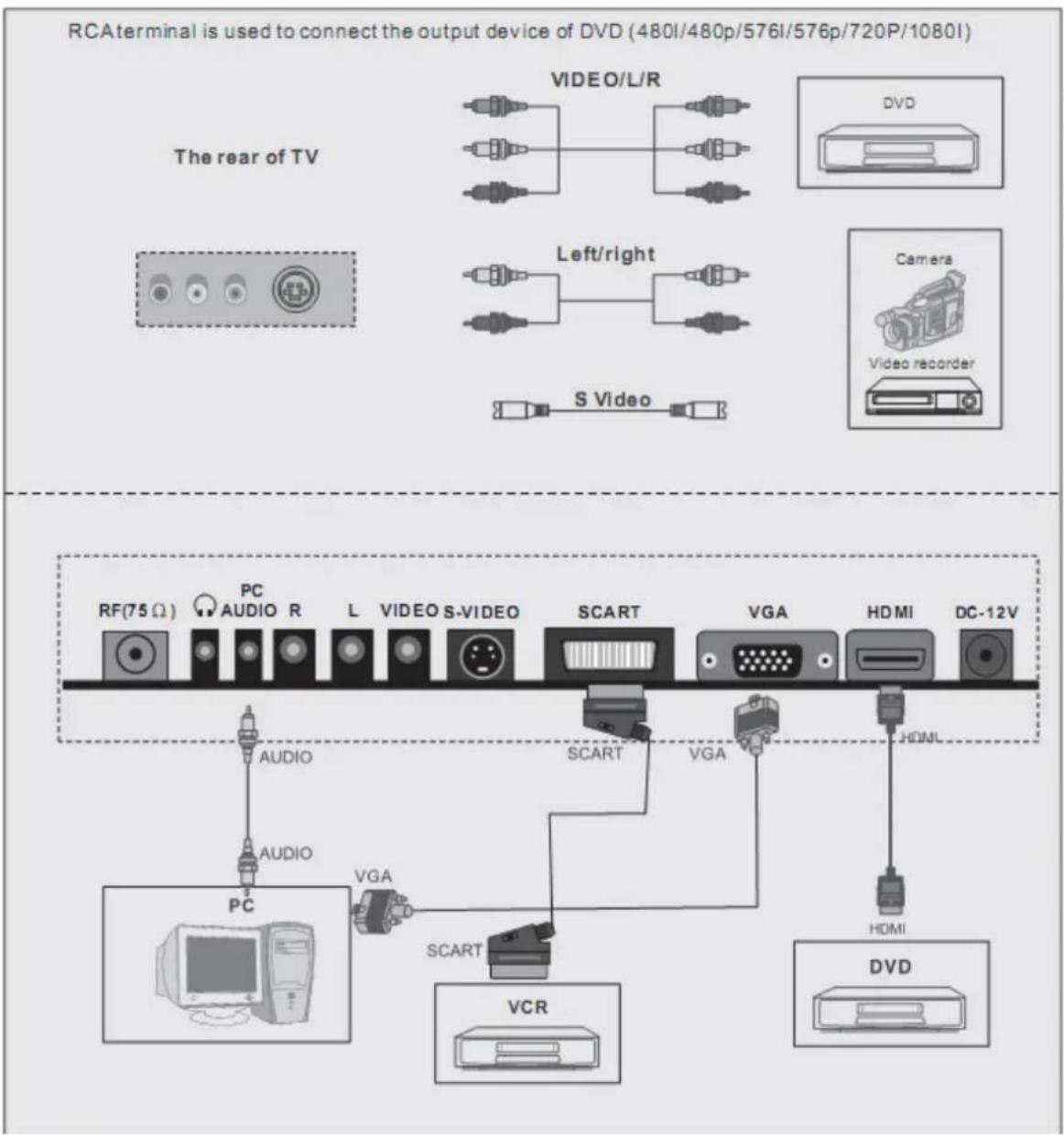

. Anschluss externer Geräte 6

Anmerkungen:

1. VIDEO-L-R/S-Video benutzt den normalen Audioeingang.
2. Der VIDEO-L-R-Anschluss des DVD-Players entspricht dem VIDEO-L-R des LCD-Fernsehers.
3. SCART zu SCART bei Videorekordern.
4. PC zu VGA ist OK.
5. VIDEO-L-R von eine m DVD-Player.

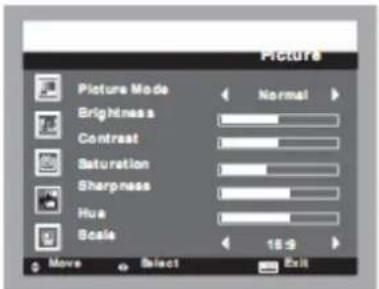

. Grundlegende OSD-Einstellungen 7 Bilder

1. Betätigen Sie die MENU-Taste zum Aufruf des Bildschirmmenüs und benutzen Sie ▲/▼ zur Auswahl des Picture-Menüs.

2. Betätigen Sie die ◀▶ Taste zum Aufruf des Picture-Menüs und benutzen Sie ▲zur Auswahl von „Picture Mode“. Benutze Sie dann die Tasten ◀▶ zur Auswahl des Bildmodus (Normal/Soft/Vivid/User).

3. Benutzen Sie die Navigationstasten ▲▼ zur Auswahl von „Brightness“ und betätigen Sie ◀▶, um die gewünschte Helligkeit einzustellen.

4. Benutzen Sie die Navigationstasten ▲▼ zur Auswahl von „Contrast“ und betätigen Sie ◀▶, um den gewünschten Kontrast einzustellen.
5. Benutzen Sie die Navigationstasten ▲▼ zur Auswahl von „Saturation“ und betätigen Sie ◀▶, um die gewünschte Sättigung einzustellen.
6. Benutzen Sie die Navigationstasten ▲▼ zur Auswahl von „Sharpness“ und betätigen Sie ◀▶, um die gewünschte Bildschärfe einzustellen.
7. Benutzen Sie die Navigationstasten ▲▼ zur Auswahl von „Hue“ und betätigen Sie ◀▶, um den gewünschten Farbton einzustellen.
8. Benutzen Sie die Navigationstasten ▲▼ zur Auswahl von „Scale“ und betätigen Sie ◀▶, um das gewünschten Bildseitenverhältnis (16:9/4:3/ZOOM1/ZOOM2) einzustellen.
9. Betätigen Sie die MENU-Taste zum Zurückkehren in das vorige Menü.

Ton

1. Betätigen Sie die MENU-Taste zum Aufruf des Bildschirmmenüs und benutzen Sie ▲/▼ zur Auswahl des Sound-Menüs.
2. Betätigen Sie die ◀▶ Taste zum Aufruf des Sound-Menüs und benutzen Sie ▲ zur Auswahl von „Sound Mode“. Benutz sie dann die Tasten ◀▶ zur Auswahl des Bildmodus (Normal/News/Movie/User).

3. Benutzen Sie die Navigationstasten ▲▼ zur Auswahl von „Volume“ und betätigen Sie ◀▶, um die gewünschte Lautstärke einzustellen.

4. Benutzen Sie die Navigationstasten ▲▼ zur Auswahl von „Bass“ und betätigen Sie ◀▶, um die Bässe einzustellen.

5. Benutzen Sie die Navigationstasten ▲▼ zur Auswahl von „Treble“ und betätigen Sie ◀▶, um die Höhen einzustellen.
6. Benutzen Sie die Navigationstasten ▲▼ zur Auswahl von „Balance“ und betätigen Sie ◀▶, um die Balance einzustellen.
7. Betätigen Sie die MENU-Taste zum Zurückkehren in vorige Menü.

Kanal (Channel)

1. Betätigen Sie die MENU-Taste zum Aufruf des Bildschirmmenüs und benutzen Sie ▲/▼ zur Auswahl des Channel-Menüs.
2. Betätigen Sie die ◀▶ Taste zum Aufruf des Channel-Menüs und benutzen Sie ▲/▼ zur Auswahl von „Auto Tune“. Benuten Sie dann die Tasten ◀▶ zur Auswahl des Einstellungsmodus und zum Start der automatischen Kanalsuche. Die Kanäle werden automatisch gespeichert.
3. Benutzen Sie die Navigationstasten ▲▼ zur Auswahl von „Manual Tune“ und betätigen Sie ◀▶, um die Kanäle manuell einzustellen.

Markieren den gewünschten Kanal und betätigen Sie ◀/▶ zum Ändern. Betätigen Sie die / Taste zum Markieren des Suchparameters und betätigen Sie ◀/▶ zum Starten der Kanalsuche. Wenn das gewünschte Programm erscheint, betätigen Sie die Taste / zum Markieren des Speicherparameters und betätigen Sie die Taste ◀/▶ zur Bestätigung. Betätigen Sie die MENU-Taste zum Speichern Verlassen.

1. Betätigen Sie ▲/▼ zur Auswahl von „Skip“ und dann die Tasten ◀/▶, um die Skip-Funktion ein- bzw. abzuschalten.

2. Benutzen Sie die Navigationstasten ▲▼ zur Auswahl von „Channel Swap“ und betätigen Sie die ENTER-Taste zur Bestätigung.

Benutzen Sie die Tasten ▲/▼ zur Auswahl von „Channel 1“ und betätigen Sie die Tasten ◀/▼ zur Auswahl des Kanals, den Sie bearbeiten wollen. Benutzen Sie dann die Tasten ▲/▼ zur Auswahl von „Channel 2“ und geben Sie eine Kanalnummer ein. Betätigen Sie dann die Tasten ▲/▼ zur Auswahl von „Swap“ und betätigen Sie die Tasten ◀/▼, um die Kanäle zu tauschen.

1. Benutzen Sie die Tasten ▲/▼ zur Auswahl von „Sound.SYS“ und betätigen Sie die Tasten zur Auswahl des gewünschten Tonsystems (BG/I/DK/L/LL).

2. Betätigen Sie die MENU-Taste zum Zurückkehren in vorige Menü.

Eigenschaften und Funktionen

1. Betätigen Sie die MENU-Taste zum Aufruf des Bildschirmmenüs und benutzen Sie ▲/▼ zur Auswahl des Function-Menüs.
2. Betätigen Sie die Tasten ◀▶, um das Function-Menü aufzurufen. Betätigen Sie dann die Tasten ▲/▼ zur Auswahl von „Language“. Dann können Sie mit den Tasten ◀▶ die Anzeigesprache wählen (Englisch, Deutsch, Spanisch, Französisch, Niederländisch).
3. Betätigen Sie die Tasten ▲/▼ zur Auswahl von „Blue Back“ und benutzen Sie die Tasten ▼ um den blauen Hintergrund ein- bzw. auszustellen.
4. Betätigen Sie die Tasten ▲/▼ zur Auswahl von „TXT Language“ und benutzen Sie dann die Tasten ◀ zur Auswahl der Fernsehtextsprache (Westeuropa, Osteuropa, Russisch, Arabisch, Farsi).
5. Betätigen Sie die Tasten ▲/▼ zur Auswahl von „Color Temp.“ und benutzen Sie dann die Tasten ◀ zum Aufrufen des Color-Temp-Menüs. Benutzen Sie dann die Tasten ▲/▼ zur Auswahl von „Color Temp.“ und betätigen Sie ◀ zur Auswahl der Farbtemperatur (Normal/Warm/Cool/User).

Benutzen Sie die Tasten ▲▼ zur Auswahl von „User-R“ und betätigen Sie ◀▶, um im User-R-Menü „R“ einzustellen.

Benutzen Sie die Tasten ▲▼ zur Auswahl von „User-R“ und betätigen Sie ◀▶, um im User-G-Menü „G“ einzustellen.

Benutzen Sie die Tasten ▲▼ zur Auswahl von „User-B“ und betätigen Sie ◀▶, um im User-B-Menü „G“ einzustellen.

1. Benutzen Sie die Navigationstasten ▲▼ zur Auswahl von „DNR“ und benutzen Sie die Tasten ◀▶, um die Rauschverminderung auf Weak (niedrig), Normal oder Strong (stark) zu stellen.
2. Benutzen Sie die Navigationstasten ▲▼ zur Auswahl von „Reset“ und betätigen Sie die ◀▶ Tasten zur Bestätigung.
3. Betätigen Sie die MENU-Taste zum Zurückkehren in vorige Menü.
4. Benutzen Sie die Navigationstasten ▲▼ zur Auswahl von „Lock“ und benutzen Sie die Tasten ◀▶, um die Kindersicherung einzustellen (PASSWORT:0000).
5. Benutzen Sie die Navigationstasten ▲▼ zur Auswahl von „Child Lock“ und benutzen Sie die Tasten ◀▶, um die Kindersicherung ein- bzw. auszustellen.
6. Benutzen Sie die Navigationstasten ▲▼ zur Auswahl von „NEW PASSWORD“ und benutzen Sie die Tasten ◀▶, um ein neues Passwort zu setzen.
7. Benutzen Sie die Navigationstasten ▲▼ zur Auswahl von „Picture Setting“ und

betätigen Sie die Tasten zum Ein-/Ausstellen der Bildeinstellungen.

1. Benutzen Sie die Navigationstasten ▲▼ zur Auswahl von „Channel Setting“ und betätigen Sie die Tasten zum Ein-/Ausstellen der Kanaleinstellungen.
2. Betätigen Sie die Tasten ▲/▼ zur Auswahl von „Max Sound Value“ und benutzen Sie die Tasten ◀▶ zur Eingabe des maximalen Soundparameters.

PC (Wenn VGA als Eingangssignal benutzt wird)

1. Betätigen Sie die MENU-Taste zum Aufruf des Bildschirmmenüs und benutzen Sie ▲/▼ zur Auswahl des PC-Menüs.
2. Betätigen Sie die ◀▶ Taste zum Aufruf des PC-Menüs und benutzen Sie ▲zur Auswahl von „Clock“. Benutzen Sie dann die Tasten ◀▶ zum Einstellen der Taktfrequenz.
3. Benutzen Sie die Navigationstasten ▲▼ zur Auswahl von „Phase“ und betätigen Sie ◀▶, um die Phase einzustellen.
4. Benutzen Sie die Navigationstasten ▲▼ zur Auswahl von „H-Position“ und betätigen Sie ◀▶, um die gewünschte horizontale Bildposition einzustellen.
5. Benutzen Sie die Navigationstasten ▲▼ zur Auswahl von „V-Position“ und betätigen Sie ◀▶, um die gewünschte vertikale Bildposition einzustellen.
6. Benutzen Sie die Navigationstasten ▲▼ zur Auswahl von „Auto“ und betätigen Sie die Navigationstasten ◀▶, um eine automatische Einstellung vorzunehmen.
7. Betätigen Sie die MENU-Taste zum Zurückkehren ins vorige Menü.

Eingangssignal

1. Betätigen Sie die SOURCE-Taste, um das Eingangssignalmenü zu aktivieren.
2. Benutzen Sie die ▲/▼ Tasten zur Auswahl eines Eingangssignals.
3. Betätigen Sie die ◀▶ Tasten zur Bestätigung.
4. Betätigen Sie die SOURCE-Taste, um das Eingangssignalmenü zu verlassen.

8. Fernsehtext

TXT/MIX: Betätigen Sie die TXT/MIX-Taste, um den Fernsehtextmodus zu aktivieren und wenn Sie Text und Bild zur gleichen Zeit anzeigen wollen. Betätigen Sie die Taste erneut, um den Fernsehtextmodus wieder zu verlassen. Betätigen Sie die Taste erneut, um den Fernsehtextmodus wieder zu verlassen. Betätigen Sie diese Taste erneut, wenn eine Fernsehtextseite auf dem Bildschirm angezeigt wird. Sie können Sie mithilfe der Fernbedienung auf weitere Funktionen zugreifen.

SUBPAGE: Dies bezieht sich auf vorhandene Unterseiten der Fernsehtextseiten. Wenn diese Taste betätigt wird, werden Sie auf dem Bildschirm aufgefordert eine Unterseite zu wählen. Wenn keine Unterseite vorhanden ist, erscheint keine Anzeige. In den meisten Fällen ist keine Unterseite vorhanden.

HOLD: Betätigen Sie diese Taste, um den Seitenwechsel zu stoppen. Betätigen Sie die Taste erneut, wenn Sie mit dem Seitenwechsel fortfahren möchten.

CANCEL: Die Anzeige des Seiteninhalts wird abgeschaltet. Lediglich das Fernsehbild wird angezeigt. Betätigen Sie diese Taste ein zweites Mal, um den Seiteninhalt wieder anzuzeigen. Sie können ebenfalls die Tasten auf der Fernbedienung benutzen, um den Inhalt der vorigen oder nächsten Seite anzuzeigen. Benutzen Sie die Zifferntasten auf der Fernbedienung benutzen, um den Inhalt einer bestimmten Seite anzuzeigen. Mithilfe der Farbtasten auf der Fernbedienung können Sie auf Seiten zugreifen, die über einen Farbcode verfügen.

SIZE: Betätigen Sie diese Tasten, um die obere Seitenhälfte zu vergrößern. Betätigen Sie die Taste ein zweites Mal, um die untere Seitenhälfte zu vergrößern. Mit einer dritten Betätigung kehren Sie wieder zur normalen Anzeige zurück.

REVEAL: Betätigen Sie diese Taste zur Anzeige versteckter Informationen. Betätigen Sie diese Taste ein zweites Mal, um den Seiteninhalt wieder zu verstecken.

INDEX: Betätigen Sie diese Taste im Fernsehtextmodus zur Anzeige der Inhaltsseite.

FAST TEXT (für möglichen späteren Gebrauch): Die FARBTASTEN warden für den Schnellzugriff auf Seiten mit Farbcode benutzt, die mithilfe von FAST TEXT übertragen werden.

Beispiel: ROT für STADTINFORMATIONEN, CYAN für REISEINFORMATIONEN, GRÜN für WETTERINFORMATIONEN, GELB für TV-PROGRAMM.

1. Ein-/Ausschalten der DVD-Funktion

- Schalten Sie den LCD-Fernseher ein und betätigen Sie die SOURCE-Taste mehrmals zur Auswahl des DVD-Modus.

2. Einlegen einer Disc

- Legen Sie eine Disc in das Disc-Ladefach (achten Sie darauf, dass die Datenseite in Richtung des Geräts zeigt). Der Player liest die Disc automatisch ein. Auf dem Bildschirm wird dazu CLOSE und dann READ angezeigt. Nachdem die Disc eingelesen wurde, geht das Gerät automatisch in den Wiedergabemodus. Wenn sich bereites eine Disc im Gerät befindet, wird die Wiedergabe gestartet.

HINWEIS:

• Bei bestimmten Discs ist es notwendig nach dem Einlegen der Disc die Taste ▶ zu betätigen oder die Wiedergabe im Discmenü zu starten.
• Vergewissern Sie sich bitte, dass beim Einlegen der Disc die Datenseite in Ihre Richtung zeigt. Wenn Sie die Disc nicht richtig einlegen, kann es dazu kommen das der DVD-Mechanismus beschädigt wird.

3. DVD-Wiedergabe

- Das Discmenü zeigt den Inhalt der DVD an. Wählen Sie den von Ihnen gewünschten Titel. Bei der Wiedergabe der Disc können Sie die Taste ▶II benutzen, um zwischen Wiedergabe und Pause umherzuschalten. Dieses Produkt unterstützt die Menü-, Titel-, Sequenz- und Programmwiedergabe.

4. Menüwiedergabe (für DVD und VCD/VCD2.0)

• Betätigen Sie die MENU/FAV-Taste.
• Bei DVDs wird auf dem Bildschirm das DVD-Discmenü (Hauptmenü) angezeigt.
• Bei Super-VCDs und VCD 2.0 Discs wird das Super-VCD/VCD 2.0 Discmenü (PBC: [OFF]) angezeigt (betätigen Sie die D.MENU-Taste zur Anzeige des PBC-Status).
• Bei der Wiedergabe von Super-VCDs und VCD 2.0 Discs ist PBC standardmäßig eingeschaltet (ON).
• Bei DVDs können Sie die Navigationstasten zur Auswahl benutzen und den markierten Inhalt wiedergeben. Bei Super-VCDs und VCD 2.0 Discs können Sie den gewünschten Inhalt direkt über die Zifferntasten wiedergeben.
• Betätigen Sie die ENTER-Taste oder zum Starten der Wiedergabe des markierten Inhalts.
• Gehen Sie während der Wiedergabe ins Hauptmenü zurück.
  * Betätigen Sie die MENU/FAV-Taste im DVD-Betrieb, um ins Discmenü zu gelangen.
  * Betätigen Sie die D.MENU-Taste bei Super-VCDs und VCD 2.0 Discs und eingeschaltetem PBC, um das Discmenü aufzurufen.

- Stopp

* Betätigen Sie die Taste ■, um die Wiedergabe zu stoppen. Betätigen Sie dann die ▶Taste, um mit der Wiedergabe vom letzten Abspielpunkt fortzufahren.
* Betätigen Sie ■ zweimal, um die Wiedergabe vollständig zu stoppen. Betätigen Sie die Taste ▶II, um die Wiedergabe von vorne zu starten.

Um die Disc zu sehr zu beanspruchen, betätigen Sie ■ gefolgt von EJECT, um die Disc aus dem Gerät zu entfernen. Nehmen Sie die Disc beim Herausnehmen an den Kanten in Auswurfrichtung heraus, um Kratzer zu vermeiden.

* Wenn Sie die DVD-Funktion nicht benutzen (Bereitschaftsbetrieb oder andere Betriebsarten),

nehmen Sie die Disc zu deren Schutz bitte heraus.

5. Titelwiedergabe (nur für DVDs)

• Betätigen Sie die TITLE-Taste. Auf dem Bildschirm wird dazu TITLE angezeigt.
• Benutzen Sie die Zifferntasten zur Auswahl des bevorzugten Titels.
• Die Wiedergabe beginnt vom ersten Kapitel des gewählten Titels.

Unterstützte DVD-Formate

Dieses Produkt kann die folgenden Disc-Formate abspielen.

Disc-Typen	Disc-Größe(Durchmesser)	Aufnahmezeit	Inhalt	Anmerkungen
		Einseitig: ca. 120 Min.D	VDD-Format:12komprimiertesDigitalaudio und-video	cm
		Doppelseitig: ca. 240Min.
Super VCD	12 cm ca. 45 Min.	MPEG2	komprimiertesDigitalaudio und-video	Inkl. SVCD
VCD	12 cm ca. 74 Min. MPEG1		komprimiertesDigitalaudio und-video	Inkl.:VCD2.0/VCD1.1VCD1.0/DV CD
CD	12 cm ca. 74 Min. CD-DA:		Digitalaudio
HD-CD	12 cm ca. 74 Min. HD-DA:		Digitalaudio
MP3/JPEG	12 cm ca. 600 Min. Digitalaudio

HINWEIS: DVD-R-, CD-R- und CD-RW-Wiedergabe wird ebenfalls unterstützt.

WARNUNG! LEGEN SIE KEINE 8CM-DISCS EIN. DIESE BLEIBEN IM GERÄT STECKEN!

Regionscode 2

Es ist normal, dass DVD-Filme zur verschiedenen Zeitpunkten und in verschiedene Regionen aufgeteilt verkauft werden. Alle DVD-Player haben entsprechende Regionscodes. Wenn Sie eine Disc mit einem Regionscode in Ihren DVD-Player einlegen, der nicht von Ihrem Player unterstützt wird, erscheint eine Fehlermeldung auf dem Bildschirm. Die Disc kann nicht abgespielt werden und sollte aus dem Player heraus genommen werden.

Der Regionscode für diesen Player ist 2 (siehe unten stehende Symbole).

DVD-Funktionen – Bedienungsanweisungen

1. Wiedergabe (verfügbar bei DVDs / Super-VCDs / VCDs / CDs / CD-Gs / HD-CDs / MP3- und JPEG-Discs)

2. Betätigen Sie bei DVDs die Taste ▶ im Titelmenü. Während der Wiedergabe können Sie hier den gewünschten Titel wählen.

3. Bei Super-VCDs und VCDs können Sie während der Wiedergabe den gewünschten Titel durch Betätigung der Zifferntasten wählen.
4. Bei CDs, CD-Gs und HD-CDs können Sie während der Wiedergabe den gewünschten Titel durch Betätigung der Zifferntasten wählen.
5. Bei MP3- und JPEG-Discs können Sie den gewünschten Titel durch Betätigung der Zifferntasten in der Inhaltsliste wählen.
6. Nicht vorhandene Titelnummern können nicht eingegeben werden.

HINWEIS: Benutzen Sie die Zifferntasten für Titel 1-10 direkt. Bei Titelnummern über 10, betätigen Sie bitte zuerst die Taste - / --. (Beispiel: Titelnummer 15 – betätigen sie - / -- gefolgt von 5)

1. Vor / Zurück (verfügbar bei DVDs / Super-VCDs / VCDs / CDs / CD-Gs / HD-CDs / MP3- und JPEG-Discs)

2. Während der Disc-Wiedergabe:
   * Betätigen Sie die 📁-Taste zur Wiedergabe des vorigen Titels / Kapitels.
   * Betätigen Sie die ▶-Taste zur Wiedergabe des nächsten Titels / Kapitels.

3. Bei Super-VCDs und VCDs muss PBC ausgeschaltet werden (OFF).
   * Wenn der aktuelle Titel der erste ist, stoppt eine weitere Betätigung der Taste die Wiedergabe.
   * Wenn der aktuelle Titel der letzte ist, stoppt eine weitere Betätigung der Taste ▶ die Wiedergabe.

4. Bei DVDs können die oben angegeben Funktion von Disc zu Disc unterschiedlich sein.

5. Schnellvorlauf / Schnellrücklauf (verfügbar bei DVDs, / Super-VCDs / VCDs / CDs / CD-Gs / HD-CDs / MP3- und JPEG-Discs)

6. Sie können den Schnellsuchlauf während der Wiedergabe benutzen.

7. Es stehen 4 verschiedene Vorwärtsgeschwindigkeiten zur Verfügung. Betätigen Sie >> zum Wechseln der Geschwindigkeit.

(Schnellvorlauf x 2 / Schnellvorlauf x 4/ Schnellvorlauf x 8/ Schnellvorlauf x 20/ Normale Wiedergabe).

* Wenn Sie während des Schnellrücklaufs die Taste ▶■ betätigen, wird die normale Wiedergabe wieder aufgenommen.
* Bei CDs, HD-CDs und MP3-Discs steht beim Schnellrücklauf ebenfalls Audioausgabe zur Verfügung (nur bei zweifacher Geschwindigkeit).
* Wenn Sie bei einer DVD an den Anfang des ersten Titels / Kapitels gelangen, startet die Wiedergabe erneut vom Anfang an.
* Wenn Sie bei einer Super-VCD & VCD an den Anfang des ersten Titels gelangen (PBC ON), startet die Wiedergabe erneut vom Anfang an.

HINWEIS: Während der Schnellsuchlaufs ist der Ton ausgestellt.

1. Zeitlupe (für DVD und Super-VCDs / VCDs)

2. Sie können die Zeitlupe während der Wiedergabe benutzen.
   * Es stehen 6 verschiedene Geschwindigkeiten zur Verfügung. Betätigen Sie ◀ zum Wechseln der Geschwindigkeit. (SF1/2, SF1/3, SF1/4, SF1/5, SF1/6, SF1/7, Normale Wiedergabe).
   * Wenn Sie während der Zeitlupe die Taste ▶■ betätigen, wird die normale Wiedergabe wieder aufgenommen.

HINWEIS: Während der Zeitlupe ist der Ton ausgestellt.

Der Regionscode für diesen Player ist 2 (siehe unten stehende Symbole).

5. Pause (verfügbar bei DVDs / Super-VCDs / VCDs / CDs / CD-Gs / HD-CDs / MP3- und JPEG-Discs)

• Bei CDs, CD-Gs, HD-CDs, MP3- und JPEG-Discs können Sie die Wiedergabe durch Betätigung der Taste ▶ vorübergehend anhalten. Betätigen Sie die Taste ▶Herneut, um mit der Wiedergabe fortzufahren.
• Bei DVDs, Super-VCDs und VCDs können Sie die Wiedergabe durch Betätigung der Taste ▶vorübergehend anhalten. Betätigen Sie die SLOW/STEP-Taste zur Einzelbildwiedergabe. Betätigen Sie die Taste ▶erneut, um mit der Wiedergabe fortzufahren.

6. Wiederholung (verfügbar bei DVDs / Super-VCDs / VCDs / CDs / CD-Gs / HD-CDs / MP3- und JPEG-Discs)

- Betätigen Sie die REPEAT-Taste zur Anzeige des momentanen Wiederholungsmodus.

* Bei Super-VCDs, VCDs, CDs, CD-Gs und HD-CDs können Sie während der Sequenzwiedergabe den Wiederholungsmodus benutzen.

* Für DVDs können Sie den Wiederholungsmodus einstellen. Es stehen 2 verschiedene Wiederholungsarten zur Verfügung. Betätigen Sie REPEAT, um den entsprechenden Modus auswählen zu können. Aus (REP: Off), Kapitelwiederholung (REP: Chapter), Titelwiederholung (REP: Title), Alle wiederholen (REP: All).

* Während der Wiedergabe von MP3- und JPEG-Discs können Sie die Wiederholungswiedergabe benutzen. Es stehen 3 verschiedene Wiederholungsarten zur Verfügung. Betätigen Sie REPEAT, um den entsprechenden Modus auswählen zu können. REPEAT OFF (Aus), REPEAT 1 (Ein Titel wiederholen), REPEAT DIR (Verzeichnis wiederholen), REPEAT ALL (Alle Titel wiederholen).

7. INFO (verfügbar bei DVDs / Super-VCDs / VCDs / CDs / CD-Gs / HD-CDs / MP3- und JPEG-Discs)

- Betätigen Sie die INFO-Taste zum Aufrufen eines Informationsmenüs zum aktuellen Titel, Kapitel, Abspielpunkt und anderen Informationen zu erhalten.

- Betätigen Sie die INFO-Taste im DVD-Betrieb (2 Seiten), um folgende erste Seite anzuzeigen:

Betätigen Sie die INFO-Taste erneut zur Anzeige der zweiten Seite:

Betätigen Sie die INFO-Taste erneut, um die Bildschirmanzeige wieder auszuschalten.

• Betätigen Sie die INFO-Taste im VCD-Betrieb (2 Seiten), um die erste Seite anzuzeigen: Disctyp, Titel-/-(Momentan/Voll), Ton Aus-Status, PBC-Status, Wiederholungsstatus, Wiedergabezeit. Betätigen Sie die INFO-Taste erneut zur Anzeige der zweiten Seite: Audio-/--(Momentan/Voll) oder AUS, Audiotyp, Sprache, Untertitel-/- (Momentan/Voll) oder AUS.
  Betätigen Sie die INFO-Taste erneut, um die Bildschirmanzeige wieder auszuschalten.

- Bei CDs, CD-Gs, HD-CDs, MP3- und JPEG-Discs können Sie ebenfalls durch Betätigung der INFO-Taste die erste Informationsseite anzeigen: Disctyp, Titel-/-(Momentan/Voll), Ton Aus-Status,

Wiederholungsstatus, Wiedergabezeit.

- Betätigen Sie die INFO-Taste erneut, um die Bildschirmanzeige wieder auszuschalten.

8. GOTO-Funktion (verfügbar bei DVDs / Super-VCDs / VCDs / CDs / CD-Gs / HD-CDs / MP3- und JPEG-Discs)

- Benutzen Sie diese Funktion zur direkten Auswahl des gewünschten Titels / Kapitels. Betätigen Sie die GOTO-Taste, um die das Suchmenü aufzurufen. Geben Sie die gewünschten Suchwerte mithilfe der Zifferntasten im markierten Bereich ein. Betätigen Sie danach die ENTER-Taste zum Starten der Suche. Bei ungültigen Eingaben passiert nichts.

HINWEIS: Während der Eingabe kann die GOTO-Taste nicht benutzt werden.

- Diese Funktion kann nicht im PBC-Modus benutzt werden.

9. I/II (verfügbar bei VCDs / CDs / CD-Gs / HD-CDs / MP3- und JPEG-Discs)

- Betätigen Sie die -Taste zur Anzeige der momentanen Audiomodus.

- Betätigen Sie erneut, um den Audiomodus wechseln zu können.

* Bei CDs, CD-Gs, HD-CDs und MP3-Discs: (Stereo -Mono L -Mono R)

Hinweis: Die Auto L / R-Funktion ist u. U. von Disc zu Disc anders. Bei zweisprachigen VCDs können Sie die Taste I/II benutzen, um die Sprache zu wechseln.

10. Ton aus (verfügbar bei DVDs / Super-VCDs / VCDs / CDs / CD-Gs / HD-CDs / MP3- und JPEG-Discs)

- Betätigen Sie die MUTE-Taste, um den Ton auszustellen. Auf dem Bildschirm erscheint MUTE.

- Betätigen Sie die Taste erneut, um den Ton wieder einzuschalten. Durch Betätigung der VOL+/VOL- wird der Ton ebenfalls wieder eingestellt.

- Wenn Sie keinen Ton hören, versuchen Sie ihn durch Betätigung der MUTE-Taste wieder einzuschalten.

11. Lautstärke (verfügbar bei DVDs / Super-VCDs / VCDs / CDs / CD-Gs / HD-CDs / MP3- und JPEG-Discs)

- Benutzen Sie die Tasten VOL+ / VOL - zum Einstellen der Lautstärke.

HINWEIS: Bei bestimmten DVDs kann die Lautstärke nicht eingestellt werden.

MP3/JPEG-Wiedergabe

Nach dem Einlegen einer MP3- / JPEG-Disc beginnt das Gerät mit dem Einlesen der Verzeichnisse.

Die Wiedergabe beginnt dann automatisch mit der ersten MP3-Datei (markierte Datei). Folgende Anzeige erscheint:

- Benutzen Sie die Navigationstasten zur Auswahl des gewünschten Verzeichnisses und Wiedergabe der ersten Datei oder zur Auswahl einer Datei.

Hinweis:

- Benutzen Sie die ◀ Tasten, um Verzeichnisse, Dokumente oder den Modus zu markieren.

- Benutzen Sie die Zifferntasten zur direkten Auswahl des Inhalts. Für Nummern über 10 betätigen bitte zuerst -/--. (Beispiel: Titelnummer 15 – betätigen sie -/-- gefolgt von 5)

- Wenn MP3-Dateien wiedergegeben werden, ist keine Bildausgabe vorhanden.

- Während der Wiedergabe oder Pause mit Bildausgabe können Sie die Navigationstasten zum Drehen bzw. Spiegeln des Bilds benutzen.

• ▲ Horizontal spiegeln.

•▼ Vertikal spiegeln.

90° nach links drehen.

90° nach rechts drehen.

- Während der Wiedergabe oder Pause mit Bildausgabe können Sie die D.MENU-Taste benutzen, um zum vorigen Modus zu gelangen und 12 Bilder gleichzeitig anzuzeigen. Benutzen Sie die Tasten 🐘/ 🐘, um zur nächsten / vorigen Seite zu gehen oder benutzen Sie die Zifferntasten zur Auswahl eines Bilds.

- Die maximale Anzeigeauflösung für JPEGs beträgt 1280 x 1024 Bildpunkte.

Funktionseinstellungen

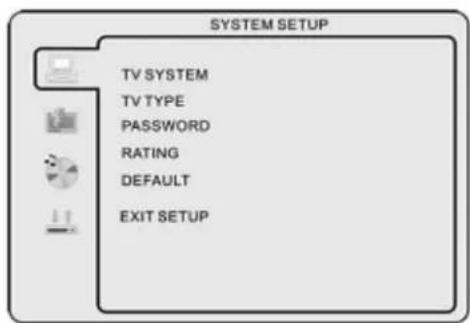

DVD – Allgemeine Funktionseinstellungen

- Betätigen Sie die DVD SETUP-Taste zur Anzeige des Bildschirmmenüs.

- Betätigen Sie ▶/◀ zur Auswahl eines Untermenüs. Benutzen Sie die ▲/▼ Navigationstaste, um in das markierte Untermenü zu gelangen.

- Betätigen Sie die DVD SETUP-Taste erneut, um das Bildschirmmenü zu verlassen oder gehen Sie auf EXIT DVD SETUP und betätigen Sie die ENTER-Taste. HINWEIS: Im Einstellungsmodus sind die

Wiedergabefunktionen deaktiviert.

HINWEIS: Im Einstellungsmodus sind die Wiedergabefunktionen deaktiviert.

Systemeinstellungen

Farbsystem (TV color system)

Mit dieser Optionen können Sie das Bildformat Ihres Fernsehers/DVD-Players einstellen.

NTSC

Dieses Format wird von bestimmten Ländern (z. B. USA) benutzt.

PAL

Dieses Format wird in Großbritannien benutzt und ist die Standardeinstellung.

AUTO

Benutzen Sie dieses Format, wenn Ihr Fernseher/DVD-Player sowohl PAL als auch NTSC unterstützen.

HINWEIS: Das PAL-Format wird normalerweise von Fernsehern in Großbritannien benutzt. Lesen Sie dazu die Bedienungsanleitung Ihres Fernsehers. Wenn Sie NTSC versuchen mit einem inkompatiblen Fernseher zu benutzen, kann es sein, dass das Bild verzerrt ist oder anfängt zu laufen.

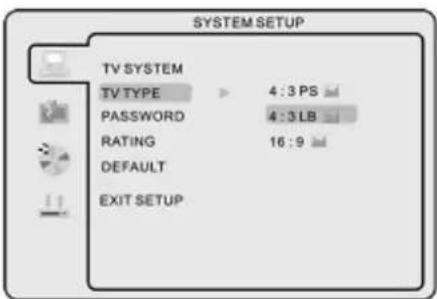

Bildseitenverhältnis

DVDs werden in einer Reihe von Bildformaten hergestellt. In diesem Menü können Sie eins von drei verschiedenen Bildseitenverhältnissen wählen:

4:3 PS(Normal

4:3 LB(Normal)

16:9 (Widescreen)

- Wählen Sie das Bildseitenverhältnis entsprechend der von Ihnen benutzten DVD.

4:3 PC (Normal)

Normal Pan and Scan wird für die meisten

Fernsehübertragungen benutzt und ist die Standardeinstellung.

Es verfügt über ein Bildseitenverhältnis von 4:3. Wenn Sie diese Einstellung bei DVDs benutzen, wird zwar der Bildschirm ausgefüllt, die Ränder rechts und links werden allerdings abgeschnitten.

4:3 LB (Normal)

Bei Normal Letter Box wird das DVD-Bild in seinem originalen Bildseitenverhältnis wiedergegeben, was dazu führen kann dass am oberen und unteren Bildschirmrand schwarze Balken erscheinen.

16:9 (Widescreen)

Benutzen Sie diese Einstellung, wenn Sie über einen Widescreen-Fernseher verfügen.

NOTE:

• Die Bildschirmgröße ist u. U. abhängig vom Inhalt der Disc.
• Discs mit Inhalt im Format 4:3 können nicht im Format 16:9 wiedergeben werden.
• Das Bildseitenverhältnis sollten entsprechend dem Bildseitenverhältnis angeschlossenen Fernsehers eingestellt werden.

Passwort

• Die werksmäßig voreingestellte Option ist gesperrt (locked). Die Altersstufe kann nicht verändert werden und das Passwort kann nicht verändert werden. Wenn Sie die Altersstufe ändern wollen, müssen Sie zunächst das Werkspasswort 0000 eingeben und mit der ENTER-Taste bestätigen.
• Wenn Sie das Passwort ändern wollen, geben Sie eine 4stellige Zahl ein, nachdem Sie das Passwort freigeschaltet haben. Diese 4stellige Zahl stellt dann das neue Passwort dar.

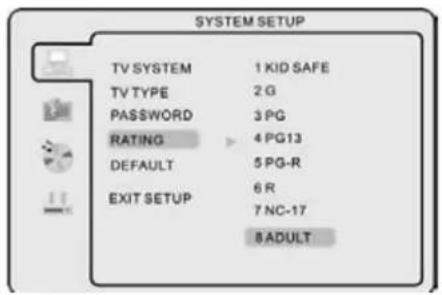

Nenndaten:

- Bei der Wiedergabe von Discs mit einer Altersstufe können Sie die Wiedergabe bestimmter Altersstufen sperren. Die Alterseinstufung ist in acht verschiedene Stufen unterteilt (von KID SAFE bis ADULT).

HINWEIS: Kann nur verändert werden, wenn das Passwort freigeschaltet ist. Funktioniert nur, wenn das Passwort gesperrt ist. Die Passwort- oder Alterseinstufung wird dadurch nicht zurückgestellt.

Werkseinstellungen

- Betätigen Sie die ENTER-Taste, um die Werkseinstellungen wiederherzustellen.

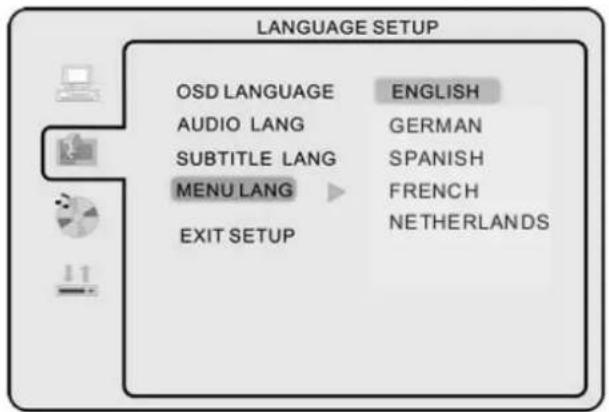

Spracheinstellungen

Betätigen Sie die DVD/DVB SETUP-Taste zur Anzeige des OSD-Menüs.

OSD-Sprache

Benutzen Sie die Navigationstasten zur Auswahl von OSD LANGUAGE und betätigen Sie die ENTER-Taste zur Bestätigung. Benutzen Sie die Tasten ▲&▼ zum Umschalten zwischen den verschiedenen Sprachen und betätigen Sie die ENTER-Taste zur Bestätigung.

HINWEIS: Wenn die von Ihnen gewählte Sprache auf der DVD nicht vorhanden ist, wird automatisch die Standardsprache der Disc verwendet. Die Standardsprache ist Englisch.

Audiosprache (Audio Language)

Benutzen Sie die Navigationstasten zur Auswahl von AUDIO LANG und betätigen Sie die ENTER-Taste zur Bestätigung.

Es stehen 8 Sprachen zur Auswahl zur Verfügung. Benutzen Sie die Tasten ▲&▼ zum Umschalten zwischen den verschiedenen Sprachen (ENGLISH/GERMAN/SPANISH/FRENCH/NETHERLANDS) und betätigen Sie die ENTER-Taste zur Bestätigung.

NOTE: Wenn die von Ihnen gewählte Sprache auf der DVD nicht vorhanden ist, wird automatisch die Standardsprache der Disc verwendet. Die Standardsprache ist Englisch.

Untertitelsprache (Subtitle Language)

Benutzen Sie die Navigationstasten zur Auswahl von SUBTITLE LANG und betätigen Sie die ENTER-Taste zur Bestätigung. Es stehen 7 Sprachen zur Auswahl zur Verfügung. Benutzen Sie die Tasten ▲&▼ zum Umschalten zwischen den verschiedenen Sprachen (ENGLISH/GERMAN/SPANISH/FRENCH/NETHERLANDS/OFF) und betätigen Sie die ENTER-Taste zur Bestätigung.

HINWEIS: Wenn die von Ihnen gewählte Sprache auf der DVD nicht vorhanden ist, wird automatisch die Standardsprache der Disc verwendet. Die Standardsprache ist Englisch.

Menüsprache (Menu Language)

Benutzen Sie die Navigationstasten zur Auswahl von MENU LANG und betätigen Sie die ENTER-Taste zur Bestätigung. Es stehen 7 Sprachen zur Auswahl zur Verfügung. Benutzen Sie die Tasten ▲&▼ zum Umschalten zwischen den verschiedenen Sprachen (ENGLISH/GERMAN/SPANISH/FRENCH/NETHERLANDS).

Betätigen Sie die ENTER-Taste zur Bestätigung.

Audioeinstellungen

Toneinsstellung (Tone)

Benutzen Sie die Tasten ▲&▼ zum Einstellen des Tons.

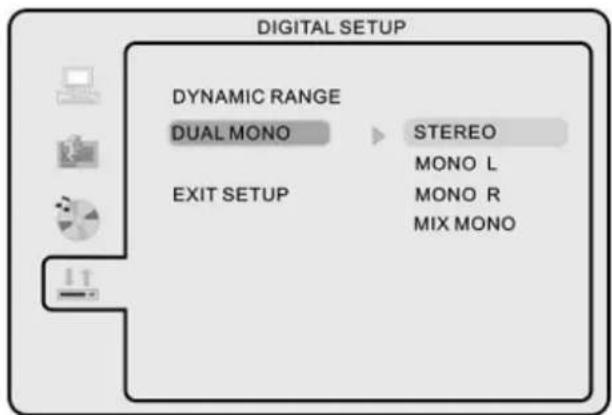

Dolby Digital-Einstellungen

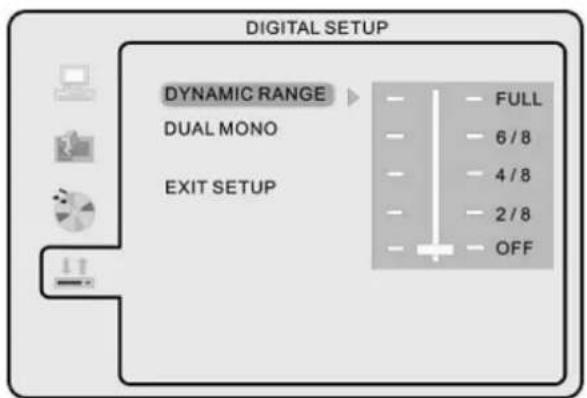

Dynamikbereich

- Wenn Sie den Komprimierungsmodus für „Audio output“ gewählt haben, können Sie eine Komprimierung für verschiedene Effekte einstellen. Wenn diese Option auf FULL gestellt wird, ist der Höchstwert am niedrigsten. Wenn diese Option auf OFF gestellt wird, ist der Höchstwert am höchsten.

Dual-Mono

• Sie können hier vier verschiedene Audioausgabearten wählen: STEREO, MONO L, MONO R und MIX MONO. Eine Beschreibung diese Auswahlmöglichkeiten finden Sie in der folgenden Tabelle:

MODUS Linker Lautsprecher Rechter Lautsprecher
STEREO	STEREO-L	STEREO-R
L-MONO	L-MONO	L-MONO
R-MONO	R-MONON	R-MONON
MIX-MONO	L-MONO+R-MONO	L-MONO+R-MONO

Trouble Shooting

Bevor Sie sich an einen Wartungstechniker wenden, gehen Sie bitte durch folgende Fehlerbehebungstabelle. Wenn das Problem bestehen bleibt, ziehen Sie den Stecker heraus und wenden Sie sich an eine Reparaturwerkstatt.

PROBLEM	MÖGLICHE BEHEBUNGSWEISE
Kein Bild und Ton - Der Stecker ist nicht in der Steckdose.- Sie haben Sie POWER-Taste an der Gerätevorderseite betätigt.- Überprüfen Sie die Bildkontrast- und -helligkeitseinstellungen.
Gutes Bild, kein Ton	- Überprüfen Sie die Lautstärkeeinstellung.- Der Ton ist ausgeschaltet. Betätigen Sie die MUTE-Taste.- Versuchen Sie es mit einem anderen Programm.- Überprüfen Sie die Kabelanschlüsse.
Die Fernbedienung funktioniert nicht.	- Überprüfen Sie, ob zwischen Gerät und Fernbedienung Hindernisse liegen.- Überprüfen Sie, ob die Batterien mit der richtigen Polarität eingelegt wurden.- Benutzen Sie die richtige Fernbedienung: TV, VCR ect.?- Wechseln Sie die Batterien.
Das Gerät schaltet plötzlich aus	- Die automatischen Ausschaltung wurde aktiviert.- Überprüfen Sie die Stromeinstellungen. Unterbrechung der Stromzufuhr.- Kein Empfang auf dem gewünschten Sender.
Bild nach dem Einschalten zu langsam.	- - Dies ist normal. Das Bild ist beim Einschalten ausgeschaltet. Wenden Sie sich an den Kundendienst, wenn das Bild innerhalb von fünf Minuten nicht erscheint.
Schlechte Farben oder schlechtes Bild.	- Stellen Sie die Farben im Videomenü ein.- Halten Sie einen ausreichenden Abstand zwischen Produkt und Videorekorder.- Versuchen Sie es mit einem anderen Kanal. Das Problem ist möglicherweise abhängig vom Sender.- Überprüfen Sie die Anschlüsse der Videokabel.
Horizontale/vertikale Streifen oder instabiles Bild	- Überprüfen Sie, ob Interferenzen von anderen elektrischen Geräten bestehen.
Schlechter Empfang bestimmter Kanäle	- Problem des Senders oder Kabels Versuchen Sie es mit einem anderen Sender.- Das Sendesignal ist zu schwach. Richten Sie die Antenne neu aus.- Suchen Sie nach eventuellen Interferenzquellen.
Linien oder Streifen im Bild	- Überprüfen Sie die Antenne und richten Sie sie eventuell neu aus.
Kein Ton auf einem Lautsprecher.	- Stellen Sie die Balance richtig ein.

HINWEIS: Probleme im VGA-Modus. (nur bei Benutzung des VGA-Modus.)

PROBLEM	MÖGLICHE
Falscher Signalbereich. - Stellen Sie die Auflösung, horizontale Frequenz oder vertikale Frequenz ein.- Überprüfen Sie, ob das Signalkabel richtig angeschlossen ist.- Überprüfen Sie die Signalquelle.
Vertikale Streifen oder Streifen auf dem Hintergrund und horizontale Störungen und falsche Bildposition	- Benutzen Sie die Autokonfiguration oder stellen Sie die Taktfrequenz, Phase oder H/V-Position ein.
Bildschirmfarben sind instabil oder es gibt nur eine Farbe.	- Überprüfen Sie das Signalkabel.- Installieren Sie die Videokarte Ihres Computers neu.

BEHEBI

Wartung

Viele Funktionsstörungen können im voraus verhindert werden. Careful and regular cleaning can extend the amount of time you will have your new TV. Vergewissern Sie sich, dass der Strom abgeschaltet und Stecker vor der Reinigung herausgezogen wird.

Reinigung des Bildschirms

1. Auf diese Weise halten Sie den Bildschirm für eine ganze Weile staubfrei. Befeuchten Sie ein Tuch mit einer Mischung aus lauwarmem Wasser und etwas Weichmacher oder Spülmittel. Wringen Sie das Tuch aus, bis es fast trocken ist und benutzen Sie es zu Abwischen des Bildschirms.
2. Vergewissern Sie sich, dass sich keine überflüssiges Wasser auf den Bildschirm bringen. Lassen Sie den Bildschirm auf jeden Fall lufttrocknen, bevor Sie das Gerät einschalten.

Reinigung des Gehäuses

Benutzen Sie zur Reinigung des Gehäuses ein weiches, trockenes und fusselfreies Tuch Benutzen Sie auf keinen Fall ein feuchtes Tuch.

Längere Abwesenheit

Wenn der Fernseher für längere Zeit nicht benutzt wird (wie z. B. bei Reisen), ziehen Sie bitte den Stecker zum Schutz gegen eventuelle Beschädigungen durch Blitze oder Stromschwankungen heraus.

Technische Daten

Eigenschaften und Funktionen des Bildschirms
Bildgröße	22 inch
Anzeigebereich 473,76 mm (H) x 296,1 mm (V)
Bildseitenverhältnis	16:10
Bildauflösung 1680 x 1050
Helligkeit 300 cd/m2
Kontrastverhältnis	1000:1
Betrachtungswinkel 170'(H) x 160' (V)
Lochmaske 0,282 mm (H) x 0,282 mm (V)
Farben (maximal) 16.7 M
Reaktionszeit schwarz-weiß (R&D) 5 ms

OSD-Sprachen

Englisch, Deutsch, Französisch, Spanisch, Niederländisch

Fernsehfunktionen
Farbsystem	PAL/SECAM
Empfangskanal BG, D/K, I, L und L'

(PAL-Pl)

Unterstützte Videostandards
Composite Video NTSCS/PAL/SECAM
S-Video	NTSCS/PAL/SECAM
Antenne (RF) PAL/SECAM

Audio Output
Eingebauter Lautsprecher	2 (3 W, 4 Ω)

Eingangsanschlüsse
TV-Eingang (analoge TV-Antenne)	1 (RF-75 Ω)
AV-Eingang (Video)	1 Composite (Cinch gelb)
S-Video	1(4 Pin DIN)
DVD	EINGEBAUT
VGA-Eingang	1(15 pin D-Sub)
SCART-Eingang	1(21 Pin SCART)
L+R Audioeingang (für AV, S-Video)	1 (Cinch weiß, rot)
PC-Audioeingang	Stereo-Mini-Phono-Buchse (3,5 mm)
HDMI	1(19 pin)

Unterstützte VGA-Auflösungen

640x480 @ 60Hz/75Hz

800x600 @ 60Hz/75Hz

1024x768 @ 60Hz/75Hz

1680x1050 @ 60Hz

Stromversorgung
Netzteil AC 100V-240V-1.5A 50/60Hz
Stromversorgungsanschluss	DC 12V/5A
Stromverbrauch	<60W

Sollten sind irgendwann das Gerät nicht mehr benutzen, achten Sie bei der Entsorgung bitte auf folgendes: Altgeräte sollten nicht zusammen mit dem Hausmüll entsorgt werden. Geben Sie das Gerät zum Recycling, soweit das möglich ist. Wenden Sie sich bitte an Ihre lokalen Behörden oder Ihren Händler für mehr Informationen zur Entsorgung dieses Geräts. (Waste Electrical and Electronic
