Produkttyp	Wireless 150N Portable 3G-Router
Marke	Intellinet
Modell	524803
WLAN-Standard	IEEE 802.11n (150 Mbit/s)
Frequenzband	2,4 GHz
Ethernet-Ports	1 x RJ-45 (10/100 Mbit/s)
USB-Anschlüsse	1 x USB 2.0 (für 3G/3.5G-Modem) + 1 x Mini-USB (Stromversorgung)
Stromversorgung	Netzteil (5V DC) oder KFZ-Adapter
Akku	Wiederaufladbarer Li-Ion-Akku (im Lieferumfang)
Akku-Ladezeit	bis zu 4 Stunden
Sicherheit	WPA/WPA2, WEP (konfigurierbar über Webinterface)
Webinterface-Zugang	Standard: Benutzer "admin", Passwort "1234"
Kompatible 3G-Modems	Liste auf www.intellinet-network.com
Lieferumfang	Router, Akku, Netzteil, KFZ-Adapter, Ethernet-Kabel, CD, Kurzanleitung
Artikelnummer	524803
Besonderheiten	Mobiler Betrieb durch Akku, 3G-USB-Modem-Unterstützung

Häufig gestellte Fragen - 524803 Intellinet

Wie schalte ich den Router ein?

Stellen Sie den Ein-/Ausschalter an der linken Seite des Gerätes auf Ein.

Wie lade ich den Akku?

Verbinden Sie das beiliegende Netzteil mit einer Steckdose oder einer KFZ-Steckdose und verbinden Sie es mit dem Mini-USB-Port (DC In). Die PWR/CHG-LED leuchtet orange während des Ladens und wechselt auf grün, wenn der Akku vollständig geladen ist.

Wie verbinde ich mein 3G-Modem?

Verbinden Sie Ihr 3G/3.5G-USB-Modem mit dem USB-Port an der Oberseite des Routers. Eine Liste kompatibler Modems finden Sie auf www.intellinet-network.com.

Wie greife ich auf das Webinterface zu?

Öffnen Sie einen Webbrowser und geben Sie die IP-Adresse des Routers in die Adresszeile ein. Standardmäßig ist der Benutzer admin und das Passwort 1234.

Wie ändere ich das WLAN-Passwort?

Rufen Sie das Webinterface auf, navigieren Sie zu den Sicherheitseinstellungen und wählen Sie einen Verschlüsselungstyp aus. Geben Sie den gewünschten Sicherheitsschlüssel ein und klicken Sie auf OK.

Warum leuchtet die PWR/CHG-LED orange?

Die PWR/CHG-LED leuchtet orange, wenn der Akku geladen wird. Sobald der Ladevorgang abgeschlossen ist, wechselt die LED auf grün.

Kann ich den Router auch ohne Akku betreiben?

Ja, der Router kann auch ohne Akku mit dem Netzteil oder KFZ-Adapter betrieben werden. Schalten Sie das Gerät vor dem Entfernen des Akkus immer aus.

Welche IP-Adresse hat der Router?

Die IP-Adresse des Routers wird automatisch als Standardgateway vergeben. Ermitteln Sie diese, indem Sie auf Ihrem Computer ipconfig in der Eingabeaufforderung eingeben.

Wie setze ich den Router auf Werkseinstellungen zurück?

Drücken und halten Sie die Reset-Taste (auf der Rückseite) für ca. 10 Sekunden, bis die LEDs kurz aufleuchten. Der Router startet neu und die Werkseinstellungen werden wiederhergestellt.

Was tun, wenn ich das Passwort für das Webinterface vergessen habe?

Setzen Sie den Router auf Werkseinstellungen zurück (siehe vorherige Frage). Das Standardpasswort lautet dann wieder 1234.

BEDIENUNGSANLEITUNG 524803 Intellinet

Vielen Dank für den Kauf des INTELLINET NETWORK SOLUTIONS™ Wireless 150N Portable 3G Routers, Modell 524803. Diese Kurzanleitung zeigt Ihnen die grundlegenden Schritte, um das Gerät in Betrieb zu nehmen. Für detaillierte Anleitungen, Spezifikationen und Bestimmungen, beachten Sie bitte das Handbuch auf der beiliegenden CD oder auf www.intellinet-network.com.

HARDWARE SETUP/ANSCHLÜSSE

Wechseln der Batterie

Vor Inbetriebnahme des Routers, muß die Batterie geladen werden. Das Laden der Batteris kann bis zu vier Stunden dauern.

1. Entfernen Sie die Batterieabdeckung auf der Rückseite des Routers,

legen Sie die beilieg Batterie ein, und verschließen Sie das Batteriefach wieder.

1. Verbinden Sie das beiliegende Netzteil mit einer Steckdose oder einer KFZ-Steckdose und verbinden Sie es dan mit dem Mini USB Port des Routers (DC In). Während die Batterie lädt, leuchtet die PWR/CHG LED orange, und wechselt auf grün, sobald die Batterie vollständig geladen ist.

2. Stellen Sie den Ein-/Ausschalter an der linken Seite des Gerätes auf Ein.

ACHTUNG: Stellen Sie den Router immer aus, bevor Sie die Batterie rausnehmen, und

benutzen Sie nur die mitgelieferte Batterie und das beiliegende Netzteil, da der Router ansonsten beschädigt werden kann.

Netzwerkverbindungen

Falls notwendig, finden Sie auf www.intellinet-network.com eine vollständige Liste der kompatiblen 3G USB Modems.

1. Verbinden Sie Ihr 3G / 3.5G USB Modem mit dem USB Port an der

Oberseite des Routers.

1. Verbinden Sie Ihren Computer mit dem

Ethernet Port an der rechten Seite des

Routers. HINWEIS: Es ist zu empfehlen, für

die erste Konfiguration des Routers eine Kabelverbindung über den Ethernet Port zu nutzen. Die PWR/CHG LED sollte grün leuchten und die Ethernet LED sollte aufleuchten, sobald der mit dem Router verbundene Computer eingeschaltet wird.

NETZWERK SETUP

Die folgenden Schritte dienen dazu, die vorbereitenden Netzwerk-einstellungen des Routers mit Hilfe eines Webbrowsers durchzuführen, um den Router einsatzbereit zu machen und für weiterführende Einstellungen, wie im Handbuch beschrieben, vorzubereiten.

HINWEIS: Die Anzeigen anderer Windows Betriebssysteme sind ähnlich.

1. Stellen Sie Ihren Computer so ein, daß er eine IP

Adresse von eine Wireless Router erhält:

Wählen Sie "Start", dann Systemsteuerung;

Doppelklick auf Netzwerk- verbindungen, dann

Doppelklick auf Netzwerk- umgebung; und schließlich im Status Bildschirm, klicken Sie "Eigenschaften."

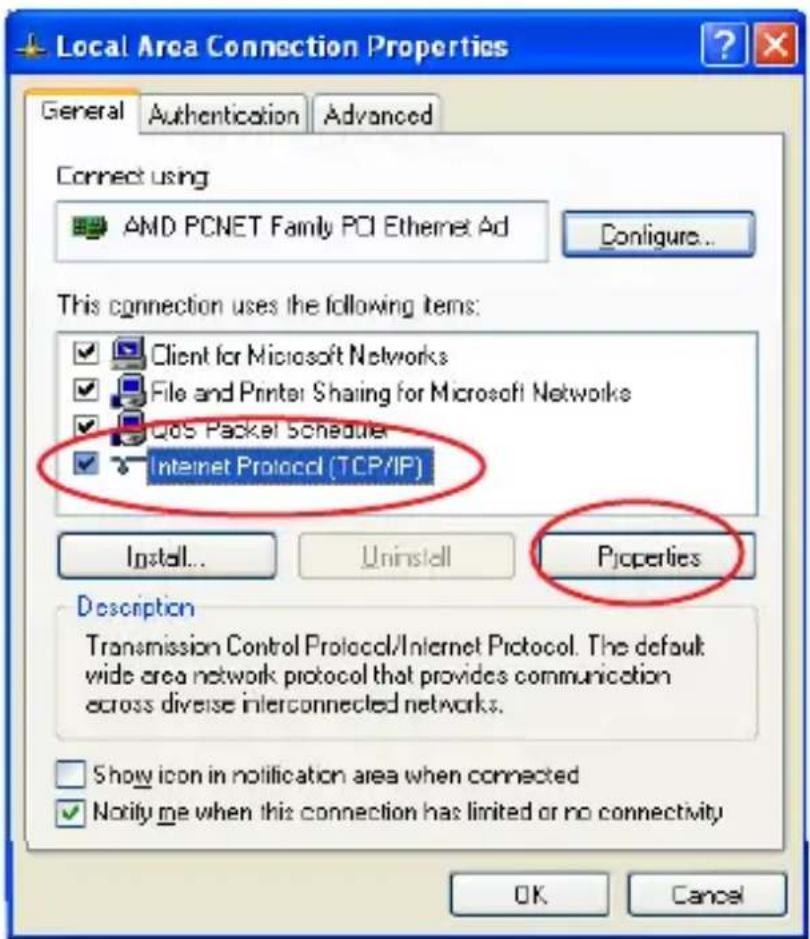

1. Sobald das Netzwerkverbindung Fenster erscheint, wählen Sie "Internet Protocol (TCP/IP)," und klicken Sie auf "Eigenschaften".

1. Wählen Sie "IP Adresse automatisch beziehen" und "DNS Serveradresse automatisch beziehen. Bestätigen Sie mit "OK."

1. Sobald die IP Adresse eingestellt ist, klicken Sie auf "Start" und dann auf "Ausführen". In der DOS Eingabezeile geben Sie "cmd" ein und klicken Sie auf "OK."

1. Sobald der nächste Bildschirm erscheint, geben Sie "ipconfig" ein und drücken Sie . Notieren Sie die IP Adresse und die Adresse des Standardgateway.

1. Öffnen Sie den Webbrowser und geben Sie die IP Adresse des Routers in der Adresszeile ein. Geben Sie im Loginfenster "admin" als "Benutzer" und "1234" als "Passwort" ein. Klicken Sie auf "OK", um Zugriff auf das Web Management des Routers zu bekommen.
2. Sobald das Hauptmenü des Web Managements erscheint, klicken Sie auf "Quick Setup" auf der linken Seite.

1. Wählen Sie nun Ihre Zeitzone aus dem Auswahlmenü und klicken Sie auf "Next."
2. Im darauf folgenden Bildschirm wählen Sie als Internetverbindung "3/3.5G" und klicken Sie dann auf "Next."
3. Geben Sie alle Parameter ein, die für die Internetverbindung über 3G/3.5G notwendig sind. Klicken Sie auf "OK."

3G/3.5G

1. Nehmen Sie nun die Grundeinstellungen ein Fenster "Basic Settings" vor, und klicken Sie auf "Next."

1. Um Ihr Netzwerk zu schützen, empfehlen wir die Sicherheits-einstellungen zu aktivieren. Wählen Sie einen Sicherheitstyp aus, geben Sie den Sicherheitsschlüssel ein und klicken Sie "OK".
2. Eine Meldung, daß das System einen Neustart durchführen muß, erscheint; klicken Sie auf "Apply". Eine Statusmeldung, daß der Router in etwa 30 Sekunden wieder einsatzbereit ist, wird angezeigt. Öffnen Sie danach zur Überprüfung eine beliebige Internetseite oder starten Sie eine Internetanwendung. HINWEIS: Detaillierte Informationen finden Sie im Handbuch auf der CD.

INTELLINET NETWORK SOLUTIONS

INTELLINET NETWORK SOLUTIONS™ bietet eine vollständige Produktlinie aktiver und passiver Netzwerkprodukte.

Für weitere Informationen fragen Sie bitte Ihren Händler oder besuchen Sie

www.intellinet-network.com.

Alle erwähnten Produkte sind Marken oder registrierte Handelsmarken ihrer rechtmäßigen Eigentümer.
