Produkttyp	Wäschetrockner
Modell	D82426
Marke	Gorenje
Bauart	Kondensationstrockner
Energieeffizienzklasse	B
Fassungsvermögen	8 kg
Programme	Baumwolle, Pflegeleicht, Mischgewebe, Feinwäsche, Zeitprogramm
Trocknungssystem	Sensorsteuerung (Feuchtesensor)
Abmessungen (H x B x T)	85 cm x 60 cm x 60 cm
Gewicht	ca. 45 kg
Anschlussspannung	230 V ~ 50 Hz
Anschlussleistung	2,5 kW
Geräuschpegel	65 dB(A)
Kondensatbehälter	ja, mit Füllstandsanzeige
Flusenfilter	herausnehmbar, waschbar
Nachlegefunktion	ja
Startzeitvorwahl	bis 24 Stunden
Kindersicherung	ja
Reinigung Kondensator	manuelle Reinigung empfohlen
Besondere Merkmale	Anti-Knitter-Funktion, Trommelbeleuchtung
Zubehör im Lieferumfang	Ablaufschlauch, Bedienungsanleitung

Häufig gestellte Fragen - D82426 GORENJE

Wie reinige ich den Flusenfilter beim Gorenje D82426?

Was tun, wenn der Trockner nicht startet?

Wie oft muss der Kondensator gereinigt werden?

Kann ich den Trockner auf einer Arbeitsplatte installieren?

Welche Programme hat der Gorenje D82426?

Warum bleibt die Restlaufzeit stehen?

Wie wechsle ich die Türanschlagseite?

Was bedeutet die Fehlermeldung E01?

Kann ich den Trockner mit einem Verlängerungskabel betreiben?

Wie entleere ich den Kondensatbehälter?

BEDIENUNGSANLEITUNG D82426 GORENJE

Wir danken Ihnen für Ihr Vertrauen beim Kauf unseres Wäschetrockners und gratulieren Ihnen zu Ihrer Entscheidung.

Der Wäschetrockner ist zum Trocknen von Wäsche im Haushalt bestimmt.

Im Wäschetrockner getrocknete Wäsche ist schnell trocken, weich und geschmeidig und erleidet beim Trocknen keine Formänderung.

Unsere Produkte sind umweltfreundlich, einige Werkstoffe werden wiederverwertet, andere entsorgt bzw. fachgerecht vernichtet. Damit Ihr Gerät nicht die Umwelt belastet, übergeben Sie es bitte, nach dem es ausgedient hat, einem autorisierten Entsorgungsunternehmen.

Das Gerät ist ausschließlich für den Gebrauch im Haushalt bestimmt. Falls das Gerät für berufliche, erwerbliche und professionelle bzw. für Zwecke verwendet wird, welche die übliche Verwendung im Haushalt überschreiten, oder wenn das Gerät von einer Person verwendet wird, welche nicht mit dem Verbraucher identisch ist, ist die Garantiefrist so lang, wie der kürzeste Garantiezeitraum, der durch die gültige Gesetzgebung bestimmt ist.

Beschreibung des Wäschetrockners ....3

Hinweise....4

Aufstellung und Anschluß 5

Betrieb 8

Tipps zum Trocknen und sparsamen Gebrauch des Wäschetrockners ....15

Reinigung und Instandhaltung ....16

Störungen 19

Tabellen ....20

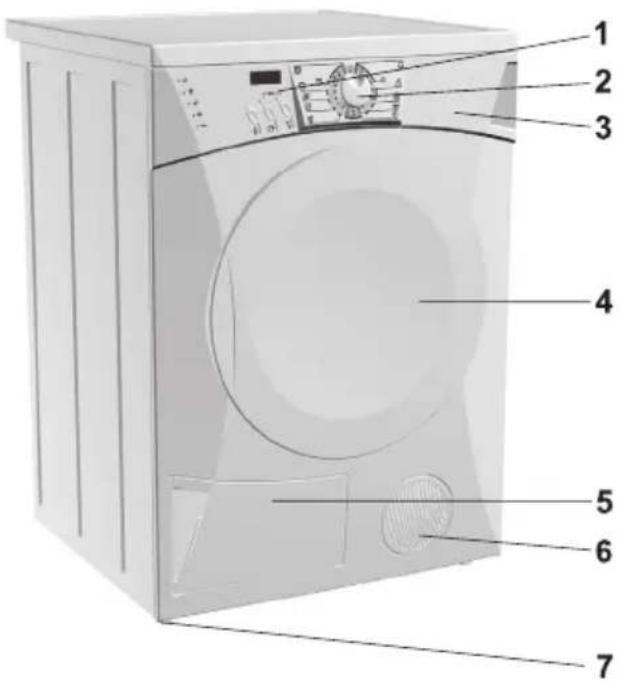

Beschreibung des Wäschetrockners

1. Frontblende
2. Programmwahlknopf
3. Kondenswasserbehälter

4. Tür

5. Wasserkondensator

6. Kühlluftöffnung
7. Verstellbare Gerätefüße

Technische Daten

(modellabhängig)

Gerätemaße (BxTxH): 600 mm x 600 mm x 850 mm

Gewicht des Geräts (netto):

Kondensationstrockner 39 kg (40 kg (modellabhängig))

Nennspannung: 230 V, 50 Hz

Anschluß: Steckdose (230 V, 50 Hz, min. 16 A)

Anschlußleistung: 2500 W

Heizleistung: 2300 W

Sicherung: 16 A

Max. Füllung: 6 kg / 7 kg / 8 kg

Das Typenschild mit allen Gerätedaten ist unter dem Türrahmen befestigt.

• Trocknen Sie im Wäschetrockner nur Wäsche, die mit Wasser gewaschen wurde. Wäsche, die mit entzündlichen Reinigungsmitteln gewaschen oder gereinigt wurde (z.B. Benzin, Trichloräthylen u.ä.), darf im Wäschetrockner nicht getrocknet werden, da es zu einer Explosion kommen kann.
• Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Kindern oder Haustieren das Betreten der Trommel des Wäschetrockners unmöglich machen.
• Bevor Sie das ausgediente Gerät entfernen, sorgen Sie dafür, daß das Anschlußkabel abgeschnitten und die Türverriegelung beschädigt wird, damit sich die Gerätetür nicht schließen läßt (Sicherheit für Kinder).
• Den Kondensator nach dem Reinigen unbedingt in den Abluftkanal einsetzen. Der Betrieb des Trockners ohne Kondensator oder mit einem beschädigten Kondensator ist gefährlich und kann einen Brand verursachen.
  • Die Hinterwand des Geräts kann heiß sein - Achtung Verbrennungsgefahr.
• Reinigen Sie den Fusselfilter nach jedem Trocknungsvorgang. Falls Sie den Filter herausgenommen haben, sollten Sie ihn vor dem neuen Trocknungsvorgang wieder einsetzen.
• Vor dem Herausziehen des Kondenswasserbehälters die Tür des Wäschetrockners schließen.
• Schalten Sie den Wäschetrockner nach dem Gebrauch immer aus (den Zeitvorwahlknopf auf die Position „0“ stellen) und ziehen Sie den Stecker des Anschlusskabels aus der Steckdose heraus (wegen der Gefahr von Blitzeinschlägen).
• Überlassen Sie Eingriffe und Reparaturen des Wäschetrockners nur einem autorisierten Elektrofachmann. Durch eine unfachmännische Reparatur können Unfälle oder Betriebsstörungen verursacht werden. Rufen Sie den zuständigen Kundendienst an (siehe anbeiliegendes Verzeichnis der Kundendienste).
• Der Raum muß gut belüftet sein, die Umgebungsluft darf keine Staubteilchen enthalten.
• Es muss eine ausveichende Belüftung vorhanden sein um den Rückfluss von Gasen in den Raum zu vermeiden, die aus Geräten stammen, die andere Brennstoffe verbrennen einschlisslich offener Feuer.
• Die Garantie schließt Verbrauchsmaterial (Glühbirnen), geringe Farbabweichungen, vergrößerte Geräuschentwicklung, welche Folge von Alterung ist und auf die Funktionalität des Geräts keinen Einfluß nimmt, sowie Schönheitsfehler an Bauteilen, welche auf die Funktionalität und Sicherheit des Geräts keinen Einfl uß nehmen, aus.
• Das Gerät wurde gemäß den vorgeschriebenen Sicherheitsnormen hergestellt. Trotzdem sollen Personen mit verminderten physischen, psychischen oder lokomotorischen Fähigkeiten und Personen mit mangelhaften Erfahrungen oder Kentnissen das Gerät nur unter Aufsicht verwenden. Dieselbe Empfehlung gilt hinsichtlich des Gebrauchs des Geräts seitens minderjähriger Personen.

Um Brandgefahr vorzubeugen muß Folgendes beachtet werden:

• Wäsche, die nicht gewaschen wurde, darf im Wäschetrockner nicht getrocknet werden.
• Mit Speiseöl, Aceton, Alkohol, Erdölderivaten, Fleckenentferner, Terpentin, Wachs und Wachsentfernungsmittel befleckte Wäsche muss vor dem Trocknen im Wäschetrockner zuerst in der Waschmaschine mit heißem Wasser und Waschmittel gewaschen werden.
• Wäsche, die Latex oder Gummiteile enthält, Dusch- und Badekappen, Wäsche oder Überzüge aus Schaumgummi, dürfen im Wäschetrockner nicht getrocknet werden.
• Weichspüler und ähnliche Produkte gemäß den Anweisungen des Herstellers verwenden.

- Am Ende des Trocknungszyklus folgt eine Abkühlphase, die verhindern soll, dass die Wäsche beim Herausnehmen aus dem Wäschetrockner zu heiß ist.

Bevor Sie das Gerät an das Stromversorgungsnetz anschließen, lesen Sie bitte genau die Gebrauchsanweisung durch. Die Beseitigung der Störung bzw. Reklamation, die wegen unsachgemäßen Anschlusses oder Gebrauchs des Geräts entstanden ist, ist nicht Gegenstand der Garantie.

Unterbrechen Sie niemals den Trocknungszyklus vor Beendigung des Trocknungsvorgangs; falls Sie das dennoch tun, sollten Sie beim Herausnehmen der Wäsche aus der Trommel besonders vorsichtig sein, weil die Wäsche heiß ist.

Den Riemen nur von durch einen Fachmann des Kundendienstes auswechhsein lassen. Er wird einen Originalersatzteil, der Bezeichnung OPTIBELT EPH 1906 104265 hat, einbauen, OPTIBELT 8 EPH 1941 160165 hat, einbauen; HUTCHINSON 8 PHE 1942 270313 hat, einbauen (modellabhängig).

Dieses Produkt darf am Ende seiner Lebensdauer nich über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf in. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte fragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Aufstellung und Anschluß

Entsorgung der Verpackung

Auswahl des Aufstellungsortes

• Zum Verpacken der Produkte werden umweltfreundliche Verpackungsmaterialien verwendet, die ohne Gefahren für die Umwelt wiederverwertet, entsorgt oder vernichtet werden können.
• Zu diesem Zweck sind die Verpackungsmaterialien entsprechend gekennzeichnet.

Passen Sie bitte auf, daß Sie das Gehäuse des Geräts beim Auspacken nicht mit einem spitzen Gegenstand beschädigen.

Vor dem ersten Anschluss an das elektrische Versorgungsnetz sollte sich das Gerät auf Zimmertemperatur erwärmen (2 Stunden warten).

• Die Entlüftungsschlitze und die Öffnung an der vorderen bzw. hinteren Gerätewand des Wäschetrockners müssen freigehalten werden.
• Stellen Sie das Gerät nicht in einem Raum auf, in welchem Frostgefahr besteht.
• Der Raum, in welchem der Wäschetrockner aufgestellt ist, soll entsprechend belüftet sein, mit einer Raumtemperatur zwischen 5°C und 25°C, da gefrorenes Wasser im Kondenswasserbehälter und in der Pumpe den Wäschetrockner beschädigen kann.

Aufstellung Aufstellung

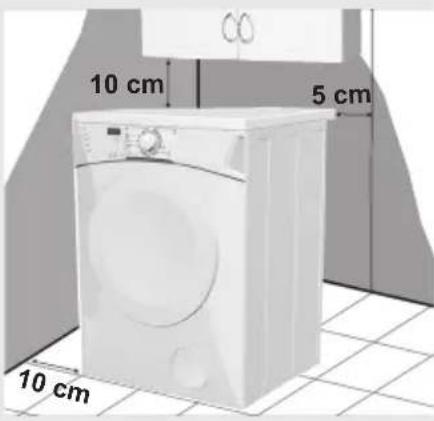

Bei der Aufstellung des Wäschetrockners im Raum sind die auf der Skizze markierten Abstände zu berücksichtigen. Im Fall der Nichtbeachtung der Minimalabstände kann es zur Überhitzung des Wäschetrockners kommen.

- Das Gerät kann alleinstehend oder auf eine Waschmaschine mit gleichen Maßen aufgestellt werden - Mindestbreite 517 mm, Tiefe 476 mm. (Hierzu werden Vakuumfüße gegen das Verrutschen benötigt, die modellabhängig im Lieferumfang enthalten sein können bzw. optional als Zubehör über unseren Kundendienst bezogen werden können.) Die Oberfl äche, auf welche der Trockner aufgestellt wird, muß rein und eben sein, die Abdeckung der Waschmaschine muß aus Holz oder Metall sein. Als Option ist eine Zierleiste Kundendienst erhältlich, mit welcher der Spalt zwischen beiden Geräten verdeckt werden kann.

Das Gerät darf nicht hinter einer abschließbaren Tür, einer Schiebetür oder einer Tür, die das Scharnier auf der dem Gerät gegenüberliegenden Seite hat, aufgestellt werden.

Stellen Sie das Gerät so auf, daß die Tür des Wäschetrockners ungehindert geöffnet werden kann.

- Richten Sie den Wäschetrockner durch Drehen der verstellbaren Gerätefüße, die eine Ausrichtung von +/- 1 cm ermöglichen, in die waagrechte Stellung aus.

Vibrationen, Verrücken des Geräts im Raum und laute Betriebsgeräusche wegen unsachgemäßen Ausrichtens der einstellbaren Gerätefüße, sind nicht Gegenstand der Garantie.

Der Boden, auf dem das Gerät steht, muß eine Betonunterlage besitzen, trocken und sauber sein, da im Gegenfall das Gerät verrutschen kann. Reinigen Sie auch die verstellbaren Gerätefüße.

Stellen Sie den Wäschetrockner nicht auf einen Langhaarteppich, weil dadurch die Luftzirkulation behindert wird.

Anschluß an das elektrische Versorgungsnetz

- Die Feuchtigkeit aus der Wäsche wird im Wasserkondensator abgesondert und im Kondenswasserbehälter gesammelt. Zum Trocknen der Wäsche, die bei niedrigen Schleuderdrehzahlen (unter 800 U/Min.) geschleudert wurde und beim Trocknen von 7/8 kg Wäsche können Sie eine eventuelle Betriebsunterbrechung wegen des überfüllten Kondenswasserbehälters vermeiden. Wir empfehlen Ihnen, das Ableitungsrohr für das Kondenswasser auf der Rückseite des Trockners direkt in den Ausguß zu legen. Das tun Sie, indem Sie das Röhrchen mit einer kraftvollen Bewegung vom Ansatzstück an der Rückseite des Geräts (links unter der Abdeckung) abziehen.

- Das Kontroll-Lämpchen weist darauf hin, daß das Kondenswassergefäß voll ist und daß es nach jedem Trockenvorgang ausgeleert werden muß.

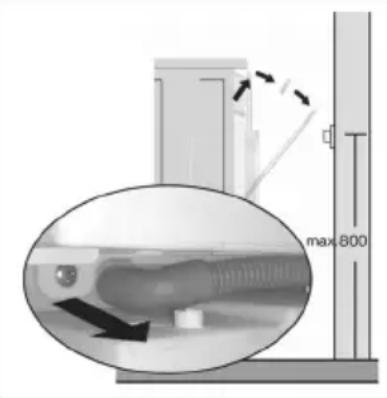

Falls Sie das Rohr zur Ableitung des Kondenswassers direkt in den Ausfl uss leiten, wird der Behälter des Dampfgenerators nicht automatisch gefüllt. Sie werden das Wasser manuell einfüllen müssen (siehe Kapitel: Füllen des Behälters des Dampfgenerators).

• Den Wäschetrockner mittels Anschlusskabel und Wandsteckdose mit dem elektrischen Versorgungsnetz verbinden.
  • Die vorgeschriebene Spannung und andere Daten sind aus dem Typenschild unter dem Rahmen der Gerätetür ersichtlich.

Der Wandstecker muß frei zugänglich sein und über einen Erdungskontakt verfügen (unter Berücksichtigung der gültigen Vorschriften).

Ein beschädigtes Kabel darf nur von einem vom Hersteller autorisierten Fachmann ausgetauscht werden.

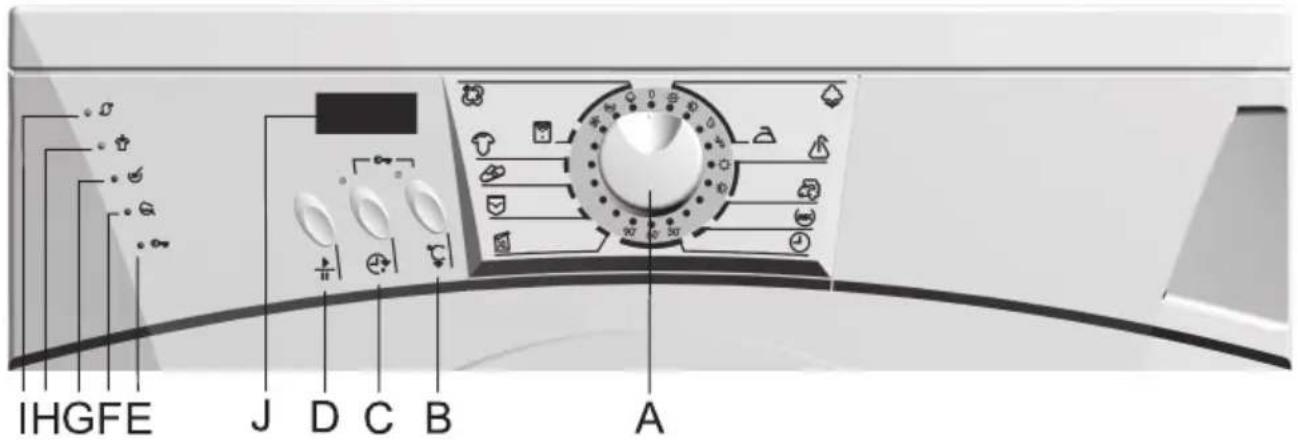

A - Programmwahlknopf

B - Taste Temperaturabsenkung

C - Taste Startzeitvorwahl

D - Taste START/PAUSE

E - Kontroll-Lämpchen Kindersicherung

F - LED Kondenswasserbehälter voll

G - LED Flusensieb reinigen

H - LED Trocknen Ende / Knitterschutzprogramm

I - LED Trocknen

J - Display

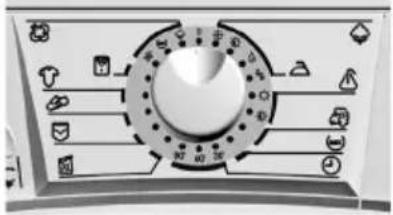

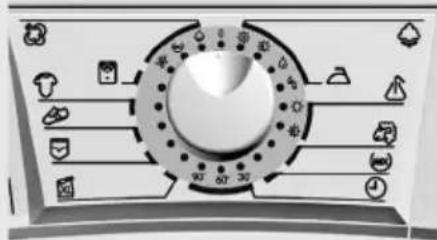

Programmwahlknopf Programmsymbole Trocknungsgrad
		Koch-/Buntwäsche		extra trocken
		Synthetik		trocken
		Wolle		schranktrocken
		Mix		leicht feucht
		Zeitprogramm		bügelfeucht
		Größere Wäschestücke
		Jeans Programm
		Jogging (Sport) Programm
		Baby-/Kinderprogramm
	Dampfprogramme
		Hemden/Blusen
		Erfrischen mit Dampf
		Mix
		Koch-/Buntwäsche

Trocknungsvorgang TrocknungöftrongShegdie Tür Ihres Wäschetrockners durch Drücken der linken Türseite in Richtung Gerät.

- Sortieren Sie die Wäsche nach Gewebeart und Gewebedicke (siehe Tabelle der Programme).

⚠️ Knöpfen Sie alle Knöpfe zu, schließen Sie alle Reißverschlüsse, binden Sie alle Bänder zu und stülpen Sie die Taschen nach außen.

Geben Sie sehr empfindliche Wäsche in einen Textilsack.

Legen Sie keine ungeschleuderte Wäsche in den Wäschetrockner (empfohlene Schleuderdrehzahl mind. 800 U/Min).

⚠️ Beachten Sie die Symbole auf den Etiketten der Wäschestücke (s. Tabelle der Textilsymbole auf der letzten Seite).

• Legen Sie die Wäsche in die Trommel (überzeugen Sie sich vorher, daß die Trommel leer ist).
• Schließen Sie die Tür des Wäschetrockners.

Betrieb des Wäschentrockners

Wählen Sie durch Drehen des Knopfes (A) das gewünschte Trocknungsprogramm hinsichtlich der Wäscheart und den gewünschten Trocknungsgrad aus; das Kontroll-Lämpchen (I) blinkt. Der Einstellknopf kann in beide Richtungen gedreht werden.

- Auswahl von Zusatzfunktionen

Wählen Sie Zusatzfunktionen vor dem Drücken der Taste START (D).

Anzeige (J)

Nach der Einstellung des Trocknungsprogramms und der zusätzlichen Funktionen, erscheint nach Betätigung der Start-Taste (D) auf dem Display die voraussichtliche Trocknungszeit. Nach Beendigung des Trocknungsvorgangs erscheint auf dem Display die Mitteilung END. Während des Trocknungsvorgangs wird auf dem Display die voraussichtliche Zeit bis zur Beendigung des Trocknungsvorgangs in Stunden und Minuten angezeigt. Die Trocknungszeit wurde anhand der Tests gemäß der Norm EN 61121 bestimmt und kann während des Trocknungsvorgangs stufenweise geändert werden, abhängig von der Füllmenge und vom Feuchtigkeitsgrad der Wäsche.

Wenn bei Dampfprogrammen der Trocknungsvorgang unterbrochen wird, verlängert sich bei diesen Programmen die Trocknungszeit, was laufend auf dem Display aktualisiert wird.

Temperaturabsenkung

Sie können die Temperaturabsenkung einschalten, wenn Sie die Wäsche bei niedrigerer Temperatur, als vom Programm voreingestellt (siehe Tabelle der Programme), trocknen möchten. Beim Aktivieren der Funktion Temperaturabsenkung verlängert sich die Trocknungszeit.

Nach Beendigung der Trocknung stellt sich die Funktion auf die höhere Anfangstemperatur zurück.

Startzeitvorwahl

Nach Betätigung der Taste (C) erscheint auf der Anzeige (J) die Zeit 00:00. Bei jeder weiteren Betätigung der Taste wird die Zeit um 1 Stunde verlängert (die längste Startzeitvorwahl beträgt 23 Stunden). Nach Beendigung der Einstellung leuchtet das Kontroll-Lämpchen oberhalb der Taste. Falls Sie innerhalb von 5 Sekunden keine einzige Taste drücken, wird auf der Anzeige die Betriebsdauer des Programms angezeigt. Die Funktion startet, wenn Sie die Taste START (D) drücken. Die Zeit wird in Minuten abgezählt. Wenn die eingestellte Zeit abgezählt ist, schaltet sich der Wäschetrockner automatisch ein und führt das Trocknungsprogramm durch.

• Wenn Sie die Startzeitvorwahl ändern oder unterbrechen möchten, drücken Sie die Taste START/PAUSE (D).
• Durch Betätigen der Taste (C) können Sie nun eine neue Startzeit einstellen. Um den Trocknungsvorgang fortzusetzen, drücken Sie die Taste D (START). Zur sofortigen Unterbrechung der Startzeitvorwahl drücken Sie die Taste C und halten Sie sie 3 Sekunden lang gedrückt. Um den Trocknungsvorgang fortzusetzen, drücken Sie die Taste D (START).

Wenn Sie die Taste START (D) während der Abzählung der Zeit drücken, wird die Startzeitvorwahl widerrufen und das gewählte Trocknungsprogamm wird sofort ausgeführt.

Falls es vor Ablauf der Startzeitvorwahl zu einem Stromausfall gekommen ist, müssen Sie zum Fortfahren der Startzeitvorwahl noch einmal die Taste START/PAUSE (D) drücken.

Wenn Sie den Knebel (A) auf die Position „0“ drehen, wird die Startzeitvorwahl desaktiviert.

Die Startzeitvorwahl ist auch nicht mehr aktiv, wenn Sie den Wäschetrockner ausschalten und dann wieder einschalten.

Trocknen Trocknen

- Schalten Sie den Trocknungsvorgang durch Drücken der Taste START/PAUSE (D) ein; die LED (I) leuchtet.

- Wenn Sie während des Trocknungsvorgangs den Programmwahlknebel (A) verdrehen, werden die Einstellungen nicht verändert, außer bei der Position „0“, bei welcher das Programm unterbrochen wird.

- Bei Auswahl des Lüftungsprogramms ✿ (siehe Tabelle der Trocknungsprogramme) leuchtet ununterbrochen die LED (I).

- Nach dem Erreichen des eingestellten Trocknungsgrades der Wäsche wird eine zehnminütige Abkühlphase eingeleitet.

- Das Programm wird unterbrochen, wenn der Fühler keine Wäsche in der Trommel registriert. Wählen Sie in einem solchen Fall zum Trocknen das Zeitprogramm.

- Das Knitterschutzprogram ist am Ende des Programms aktiv und dauer 1 Stunde (die Trommel dreht sich von Zeit zu Zeit).

- Wenn Sie die Tür öffnen, nachdem das Trocknungsprogramm schon beendet ist, wird das Knitterschutzprogramm abgebrochen.

- Beendigung des Trocknungsvorgangs

Nach Beendigung des Trocknungsvorgangs blinkt das Lämpchen (H), was bedeutet, dass das Trocknungsprogramm beendet ist. Es leuchten auch die Kontroll-Lämpchen „Filter reinigen“ (G) und „Kondenswasserbehälter leeren“ (F).

- Öffnen Sie die Tür Ihres Wäschetrockners durch Drücken der linken Türseite in Richtung Gerät.

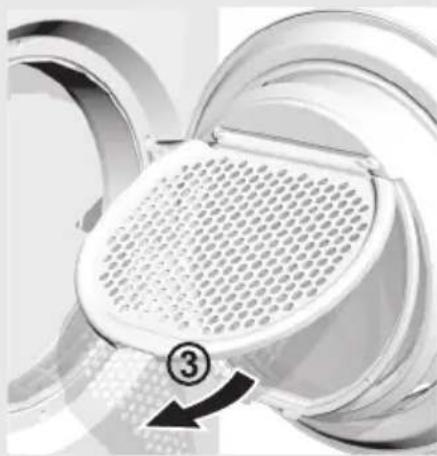

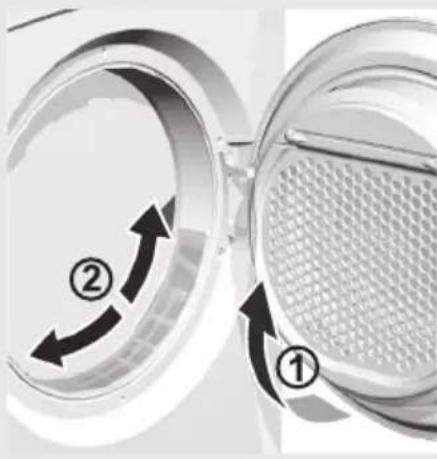

- Reinigen Sie den Fusselfi Iter an der Innenseite der Gerätetür, bevor Sie die trockene Wäsche aus dem Wäschetrockner entnehmen.

- Nehmen Sie die getrocknete Wäsche aus der Trommel.

- Den Wäschetrockner durch Drehen des Knopfes (A) auf die Position "0" abschalten.

- Reinigen Sie den Flusensieb (siehe Kapitel Reinigung und Instandhaltung).

- Schließen Sie die Tür des Wäschetrockners.

- Entleeren Sie den Kondenswasserbehälter und setzen Sie ihn wieder in das Gerät ein.

- Unterbrechen Sie die Stromzufuhr, indem Sie den Stecker des Anschlußkabels aus der Steckdose ziehen.

Unterbrechungen Unterbrechungen Benutzer

Wenn Sie den Trocknungsvorgang vorzeitig beenden, seien Sie beim Herausnehmen der Wäsche aus dem Wäschetrockner vorsichtig, weil die Wäsche heiß sein kann!

Unterbrechung mit der Taste START/PAUSE

Falls Sie während des Trocknungsvorgangs die Taste START/PAUSE (D) drücken, wird das Trocknungsprogramm unterbrochen, bei erneutem Drücken der Taste wird das Programm dort fortgesetzt, wo es unterbrochen wurde.

Änderung des Programms oder der Funktionen

Wenn Sie während des Trocknungsvorgangs das Programm oder die Zusatzfunktionen ändern möchten, drücken Sie die Taste START/PAUSE (D), verdrehen Sie den Knopf (A) auf die Position 0, wählen Sie ein neues Trocknungsprogramm und Zusatzfunktionen und bestätigen Sie die neue Einstellung durch Drücken der Taste START/PAUSE.

Offene Gerätetür

Wenn Sie während des Trocknungsvorgangs die Gerätetür öffnen, wird der Betrieb unterbrochen. Das Lämpchen (I) blinkt. Wenn Sie die Tür schließen und die Taste START/PAUSE (D) drücken, wird der Trocknungsvorgang an der Stelle fortgesetzt, an der er unterbrochen wurde.

- Stromausfall

Falls es während des Betriebs des Wäschetrockners zum Stromausfall kommen sollte, blinkt das Lämpchen (I). Bei Wiedereinschaltung des elektrischen Stroms ist es zum Fortsetzen des Trocknungsvorgangs notwendig, die Taste START/PAUSE (D) noch einmal zu betätigen.

• Kondenswasserbehälter voll

Wenn der Kondenswasserbehälter voll ist, wird das Trocknungsprogramm unterbrochen (es blinken die Lämpchen (I) und (F)).

Besonderheiten Besonderheitenrommelbeleuchtung (nur bei einigen Modellen)

Die Trommelbeleuchtung leuchtet immer, wenn die Tür des Trockners geöffnet wird. Wenn die Tür länger als 5 Minuten geöffnet ist, ohne daß Einstellungen geändert werden, geht die Trommelbeleuchtung aus.

- Die Kindersicherung wird durch gleichzeitige Betätigung der Tasten (B) (Trocknungstemperatur verringern) und (C) (Startzeitvorwahl) für mindestens 3 Sekunden aktiviert. Die Einstellung wird durch das Einschalten des Kontroll-Lämpchens bestätigt. Die Kindersicherung wird auf dieselbe Weise desaktiviert.

- Während die Kindersicherung aktiv ist, können Sie keine Programmänderungen vornehmen oder Zusatzfunktionen einschalten. Der Wäschetrockner kann nur durch Verdrehen des Programmwahlknebels (A) auf die Position „0“ ausgeschaltet werden. Die Kindersicherung bleibt auch nach dem Ausschalten des Geräts aktiv; um ein neues Trocknungsprogramm einzustellen müssen Sie zuerst die Kindersicherung ausschalten.

Funktion des Dampfgenerators

Ihren neuen Wäschetrockner können Sie auch zur Pfl ege und Erfrischung der Wäsche mit Dampf benutzen (System SteamTech). Es stehen vier Programme zur Verfügung (siehe Tabelle der Programme), mit welchen Sie mittels Dampf Falten glätten und die Wäsche, die längere Zeit nicht getragen bzw. längere Zeit im Kleiderschrank aufbewahrt wurde, erfrischen können. Die Wäsche wird weich und glatt, wodurch das Bügeln wesentlich erleichtert wird. In einigen Fällen kann sogar das Bügeln wegfallen. Nehmen Sie nach Beendigung des Programms die Wäsche sofort aus der Maschine.

Vor dem ersten Gebrauch

Wenn Sie als erstes Programm eines der Dampfprogramme wählen, müssen Sie zuerst destilliertes Wasser in den Behälter des Dampfgenerators gießen, das der Trockner zur Dampfbildung benötigt. Das System füllt sich später selbst mit Kondenswasser, das während des Trocknungsvorgangs mit den üblichen Programmen entsteht.

Es darf nur destilliertes Wasser verwendet werden. Der Gebrauch von Leitungswasser oder Zusätzen ist verboten. Dadurch entstehen Kalksteinablagerungen, die den Heizstab beschädigen können. Eine durch den Gebrauch von Leitungswasser entstanden Beschädigung ist nicht Gegenstand der Garantie.

Falls der Behälter des Dampfgenerators leer ist, ist der Start der verschiedenen Dampfprogramme nicht möglich. Auf dem Display erscheint das Symbol „LO“ (Behälter des Dampfgenerators leer).

Füllen des Behälters des Dampfgenerators

Füllen Sie das Wasser nur dann in den Behälter, wenn das Gerät eingeschaltet ist. Der Füllstandssensor ist bei ausgeschaltetem Gerät nicht in Betrieb, dadurch kann es zum Eindringen des Wassers in das Innere des Wäschetrockners kommen.

• Nehmen Sie den Kondenswasserbehälter heraus (a) (siehe Abb. 1).
• Gießen Sie in den Filter des Behälters des Dampfgenerators langsam Wasser hinein (siehe Abb. 2). Auf die Weise wird ein Überlaufen des Wassers auf die Vorderwand des Gerätes verhindert (Der Behälter des Dampfgenerators ist nicht sichtbar, weil er sich im Inneren des Wäschetrockners befindet. Es ist nur der Filter des Behälters des Dampfgenerators sichtbar (b)).
• Wenn der Behälter des Dampfgenerators voll ist, wird das vom Gerät mit dem Symbol „FULL“ auf dem Display und mit einem akustischen Warnsignal signalisiert.

Einschränkungen bei der Benutzung der Dampfprogramme

Da es zur Beschädigung des Gewebes kommen kann, ist es verboten, folgende Wäschearten mit dem Dampfgenerator zu behandeln:

• Lederbekleidung und andere Lederprodukte,
• mit Wachs oder anderen Mitteln behandelte Kleidungsstücke,
• Wolle,
• Kleidungsstücke mit größeren Teilen aus Holz, Plastik oder Metall,
• Kleidungsstücke mit rostenden Metallteilen.

Desinfektionsfunktion des Geräts

Wir empfehlen Ihnen, dass Sie bei längerer Außerbetriebsetzung des Gerätes (z.B. im Sommer) vor dem ersten Trocknungsvorgang das Dampfprogramm „BAUMWOLLE“ ohne Wäsche zur Desinfektion des Gerätes aktivieren.

Wir empfehlen die Durchführung des Desinfektionsprogramms auch während des regelmäßigen Gebrauchs des Geräts.

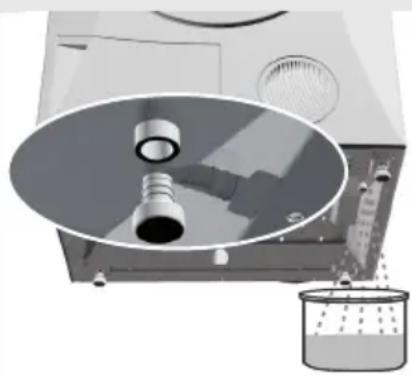

Entleeren des Behälters des Dampfgenerators

Bei einem eventuellen Transport des Wäschetrockners (nachdem Sie diesen schon verwendet haben) muss der Behälter des Dampfgenerators entleert werden. Im Gegenfall kann es zum Überlaufen des Wassers in das Innere des Wäschetrockners kommen.

Schieben Sie den Wäschetrockner ca. 40 cm von der Wand weg und kippen Sie ihn nach hinten. Der Stopfen zur Entleerung des Behälters des Dampfgenerators befindet sich auf der Vorderseite des Geräts (unten links). Stellen Sie einen leeren Behälter (ca. 2 l) unter den Stopfen und ziehen Sie den Stopfen heraus. Wenn das Wasser ausgelaufen ist, stecken Sie den Stopfen wieder ein (falls Sie den Stopfen nicht einstecken, wird beim Trocknungsvorgang das Wasser aus dem Wäschetrockner ausfließen).

Tipps zum Trocknen und sparsamen Gebrauch des Wäschetrockners

• Der Trocknungsvorgang ist am sparsamsten, wenn Sie die vom Hersteller empfohlene Wäschemenge trocknen (siehe Programmtabelle).
• Wir raten vom Trocknen besonders empfindlicher Gewebe, die schrumpfen oder ihre Form verlieren können, ab.
• Die Verwendung von Weichspüler ist beim Waschen nicht notwendig, weil die Wäsche durch das Trocknen im Wäschetrockner weich und geschmeidig wird.
• Die Trocknungszeit wird kürzer und der Stromverbrauch niedriger, wenn die Wäsche vor dem Trocknen entsprechend geschleudert wird; (min. 1000 U/Min.)
• Durch die Wahl eines geeigneten Trocknungsprogramms können Sie eine übermäßige Trocknung der Wäsche und damit mühsames Bügeln und „Schrumpfen“ der Wäschestücke vermeiden.
• Durch regelmäßiges Reinigen des Flusensiebs wird eine optimalne Trocknungszeit und minimaler Energieverbrauch gewährleistet.
• Beim Trocknen kleinerer Wäschemengen oder einzelner Wäschestücke kann der Sensor u.U. die tatsächliche Feuchte in der Wäsche nicht erkennen. Deswegen empfehlen wir Ihnen, beim Trocknen kleinerer Wäschemengen oder einzelner Wäschestücke, die Programme für weniger feuchte Wäsche zu verwenden oder ein Zeitprogramm zu wählen. Wir empfehlen Ihnen, im Wäschetrockner nur größere Wäschemengen zu trocknen, weil Sie damit Zeit und Energie sparen.

Reinigung und Instandhaltung

Flusensieb reinigen Flusensieb Reinigste die den Flusensieb, der sich im Innenteil der Gerätetür befindet, nach jedem Trocknungsvorgang.

• Heben Sie die Abdeckung des Flusensiebs an (siehe Abb. 1).
• Ziehen Sie mit der Hand über den Flusensieb, um Faserreste und Fusel zu entfernen. Schließen Sie wieder die Abdeckung.
• Reinigen Sie nach Bedarf auch das Filtergehäuse und die Türdichtung.

Reinigen des Filters auf der unteren Seite der Türöffnung (nur bei einigen Modellen)

Reinigen Sie den Filter auf der unteren Seite der Türöffnung mit einem feuchten Tuch oder mit der feuchten Hand, bevor Sie die Wäsche aus dem Trockner herausnehmen (siehe Abb. 2).

Falls der Flusensieb so verstopft ist, daß er ausgespült werden muß, ziehen Sie ihn aus der Lagerung (siehe Abb. 3), spülen Sie ihn unter fließendem Wasser ab und trocknen Sie ihn. Passen Sie dabei auf, daß der Flusensieb in seine Lagerung einschnappt und schließen Sie erst dann die Abdeckung.

Wenn Sie den Flusensieb nicht regelmäßig reinigen, wird die Luftzirkulation verringert und dadurch die Trocknungszeit verlängert, es kann auch zur Beschädigung des Trockners wegen Überhitzung kommen. Waschen Sie den Filter nach 5 Trocknungsvorgängen mit Wasser und trocknen Sie ihn, bevor Sie ihn wieder einsetzen.

Leeren Sie den Kondenswasserbehälter aus und reinigen Sie von Zeit zu Zeit auch den Wasserkondensator.

Entleeren des Kondenswasserbehälters

Nach jedem Trocknungsvorgang den Kondenswasserbehälter entleeren: den

K ondenswasserbehälter herausziehen, zum einfacheren Ausleeren des Kondenswassers die Hülse herausziehen, das Wasser entleeren und den Behälter wieder in den Trockner einsetzen.

Das Wasser aus dem Kondenswasserbehälter ist zum Trinken nicht geeignet! Gut gefi Itert kann es jedoch zum Bügeln verwendet werden.

Vor dem Reinigen muß das Gerät unbedingt vom elektrischen Strom getrennt werden (ziehen Sie das Anschlußkabel aus der Steckdose oder stellen Sie den Programmwahlknopf auf die Position "0").

- Reinigen Sie das Gehäuse des Wäschetrockners mit einem weichen Tuch und einem milden Reinigungsmittel.

Reinigung des Filters des Dampfgeneratorbehälters

Reinigen Sie bei jeder Entleerung des Kondenswasserbehälters auch den Filter des Dampfgeneratorbehälters. Der Filter befi ndet sich im Gehäuse des Behälters (er wird sichtbar, wenn Sie den Kondenswasserbehälter entfernen).

• Nehmen Sie den Filter aus seiner Lagerung aus dem Kondenswasserbehälter heraus (passen Sie dabei auf, dass Sie den angelagerten Schmutz nicht zurückschütten, da es im Gegenfall zu Verstopfungen des Systems kommen kann).
• Spülen Sie den Filter unter fließendem Wasser aus, damit alle Verunreinigungen entfernt werden.
• Reinigen Sie nach Bedarf auch die Lagerung des Filters.
• Setzen Sie den Filter wieder in seine Lagerung ein (passen Sie dabei auf, dass der Filter richtig eingesetzt ist, da er im Gegenfall seine Funktion nicht verrichtet und es zu Verstopfungen des Systems kommen kann).

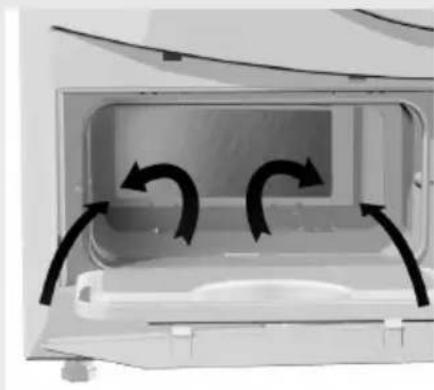

Reinigung des Wasserkondensators

Beim Reinigen kann etwas Wasser aus dem Kondensator fließen, deswegen ist es empfehlenswert, einen gut saugenden Lappen unter den Kondensator zu legen.

• Öffnen Sie den Außendeckel des Kondensators, indem Sie diesen am Griff auf der linken Seite halten und ihn nach unten ziehen (siehe Abb. 1).
• Entfernen Sie den Innendeckel, indem Sie den Verriegelungszapfen nach unten drehen und den Deckel abziehen (siehe Abb. 2).
• Drehen Sie den Verriegelungszapfen auf dem Kondensator nach oben und ziehen Sie den Kondensator mit dem Griff heraus (siehe Abb. 3,4).
• Spülen Sie den Innenraum des Kondensators mit lauwarmem Wasser aus und lassen Sie das Wasser gut abtropfen (siehe Abb. 5).
• Bevor Sie den Kondensator wieder in seine Aufnahme einsetzen, reinigen Sie auch den Luftkanal und die Dichtung am Innendeckel.
• Setzen Sie den Kondensator in seine Lagerung ein und drehen Sie den Verriegelungszapfen nach unten, damit er in der Nut einschnappt.
• Setzen Sie den Innendeckel so ein, dass er gut aufl iegt und fi xieren Sie ihn mit dem Verriegelungszapfen.
• Schieben Sie den Außendeckel nach oben zum Gerät, bis er einschnappt.

(nur bei einigen Modellen)

Nach fünf Trocknungsgängen ist es notwendig:

• Entfernung, Reinigung/Waschen des Wasserkondensators (siehe Reinigung des Kondensators),
• den Raum, in welchem der Kondensator eingesetzt wird, mit einem feuchten Tuch zu reinigen,
• den Raum hinter dem Kondensatorraum gründlich mit einem feuchten Tuch zu reinigen (greifen Sie mit der Hand tief in die Kondensatorraum-Öffnung, bis Sie zur Rückwand gelangen!),
• mit einem feuchten Tuch alle Dichtungen und Dichtfl ächen des Kondensators, des Gehäuses des Kondensators, sowie der Tür des Kondensators z reinigen.

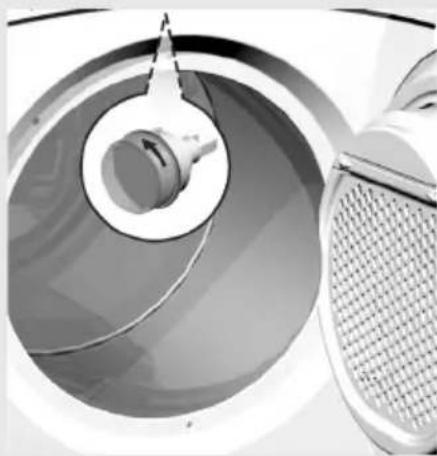

- Vor dem Wechsel der Lampe zuerst den Stecker des Anschlußkabels aus der Steckdose ziehen.

- Öffnen Sie die Tür

- Schrauben Sie die Lampenabdeckung auf (in der Türöffnung).

- Tauschen Sie die Lampe aus. Die Glühbirne muss vom selben Typ sein, wie die Originalglühbirne. Die max. Leistung der Glühbirne beträgt 10 W.

- Schrauben Sie die Abdeckung wieder fest. Passen Sie auf, daß die Abdeckung mit der Dichtung gut sitzt (dicht), sonst kann Feuchtigkeit in das Lampengehäuse gelangen und einen Kurzschluß verursachen.

Störungen

Wegen Störungen aus der Umgebung (z.B. elektrische Installationen), kann es zu verschiedenen Fehlermeldungen kommen. In diesem Falle:

• das Gerät abschalten und ein paar Sekunden abwarten,
• schalten Sie das Gerät ein und wiederholen Sie den Trocknungsvorgang.
  Falls sich der Fehler wiederholt, den Kundendienst anrufen.

Die Garantie schließt Fehler, welche Folge von Störungen aus der Umgebung sind (Blitzschlag, mangelhafte Elektroinstallation, Naturkatastrophen) nicht ein.

Störung Überprüfen Sie

Das Gerät funktioniert nicht:	• ob Spannung in der Steckdose vorhanden bzw. ob die Sicherung intakt ist,• ob der Stecker des Anschlußkabels richtig in der Steckdose sitzt.
In der Steckdose ist Spannung, jedoch dreht sich die Trommel nicht:	• ob die Tür geschlossen ist (drücken Sie diese in Richtung des Geräts),• ob Sie das Programm gemäß der Gebrauchsanleitung gestartet haben,• ob der Kondenswasserbehälter voll ist,• ob die Trocknungszeit oder das entsprechende Programm eingestellt wurde.
Die Wäsche ist nicht trocken:	• ob der Flusensieb sauber ist,• ob der Kondensator gereinigt wurde,• ob der Raum ausreichend belüftet ist,• ob sich der Wäschetrockner in einem zu warmen Raum befi ndet (über 25°C).• ob der Wäschetrockner in einem zu kalten Raum aufgestellt ist (< 5°C).• ob eine zu große Wäschemenge getrocknet wird,• ob in den Wäschetrockner zu wenig geschleuderte Wäsche eingelegt wurde, bzw. ob das entsprechende Trocknungsprogramm eingestellt wurde,• ob eine genügende Wäschemenge in den Wäschetrockner eingelegt ist (der Sensor kann eine zu kleine Wäschemenge nicht registrieren)
Das Gerät kondensiert nur sehr wenig:	• ob das Gerät in einem zu warmen Raum aufgestellt ist,• ob der Kondensator gereinigt wurde.
Ungleichmäßig getrocknete Wäsche:	• ob eine zu große Wäschemenge getrocknet wird,• ob Wäschestücke aus verschiedenartigen Fasern getrocknet werden (nur Wäschestücke von ähnlicher Faserart aussuchen).

Das Gerät signalisiert durch blinkende LED Fehler oder Betriebsstörungen. Notieren Sie die Anzahl der Blinkzeichen, die auf eine Störung hinweisen, schalten sie das Gerät ab und rufen Sie den nächstgelegnen Kundendienst an (Service-Hotline).

Die Beseitigung der Störung bzw. Reklamation, die wegen unsachgemäßen Anschlusses oder Gebrauchs des Geräts entstanden ist, ist nicht Gegenstand der Garantie. Die Reparaturkosten trägt der Benutzer.

Tabelle der Programme

Programm Wäscheart Beispiele
PFLEGELEICHTE WÄSCHE (BAUMWOLLE) max. Füllung: 6 kg / 7 kg / 8 kg
extra trocken ☐	Grobfaserige oder mehrschichtige Wäsche	Frotteewäsche, Bademäntel, Handtücher
trocken ☐	Dicke oder einschichtige Wäsche
*schranktrocken ☐	Egleichmäßig grobfaserige Wäsche, das nicht oder nur wenig gebügelt werden muß	Trikots, feinfaserige Baumwollshirts
leicht feucht ☐	Zum Bügeln bestimmte Wäsche	Hosen, Shirts
bügelfeucht ☐	Wäsche von normaler Dicke, geeignet zum Bügeln mit der Bügelmaschine	Baumwoll- oder Leinenwäsche
PFLEGELEICHTE WÄSCHE (Synthetik) max. Füllung: 3 kg / 3,5 kg / 3,5 kg
trocken ☐	Grobfaserige oder mehrschichtige Wäsche aus Synthetik oder Gewebemischungen	Mäntel, Hosen, Kleider, Socken, Shirts mit Applikationen
schranktrocken ☐	Gleichmäßig grobfaserige Wäsche, die nicht gebügelt werden muß
FEINWÄSCHE (mit Temperaturabseknung bei den Programmen für pfl egeleichte Wäsche) max. Füllung: 2,5 kg / 3 kg / 3 kg
trocken ☐	Feinwäsche, die bei niedrigerer Temperatur getrocknet wird und nicht gebügelt werden muß	Blusen, feine Unterwäsche...
schranktrocken ☐	Feinwäsche, die bei niedrigerer Temperatur getrocknet werden kann und gebügelt werden soll
WOLLE max. Füllung: 2 kg / 2 kg / 2 kg
Lüften Wolle und Wollemische Pullover, Schale, Tücher
MISCHWÄSCHE (MIX) max. Füllung: 3 kg / 3,5 kg / 3,5 kg
trocken ☐	Wäsche aus Baumwolle, Synthetik oder Mischgewebe	Hosen, Shirts, Kleider...
ZEITPROGRAMM max. Füllung: 3 kg / 3,5 kg / 4 kg
30 bis 90 Minuten Einzelne Stücke dickfaseriger Wäsche, die zu Ende getrocknet werden mußoder eine kleine Wäschemenge (bis 1 kg) Trocknen im Korb (nur bei einigen Modellen) Wäscheglätten - nach vorherigem Schleudern.		Bademäntel, Handtücher, Shirts Sportschuhe Wäsche, die Sie auf der Wäscheleine trocknen möchten.
XL-PROGRAMM max. Füllung: 5 kg / 5 kg / 5 kg
trocken ☐	Größere Wäschestücke aus pfl egeleichten Geweben – Vermeidung des Ineinanderschlingens der Wäschestücke	Bettwäsche, Tischtücher, usw.
JEANS [0752] max. Füllung: 4 kg / 4 kg / 4 kg
schranktrocken 🎨 Kleiderstücke aus pfl egeleichten Geweben		Hosen, Jacken, Röcke
JOGGING (SPORT) PROGRAMM [AWZ8] max. Füllung: 3,5 kg / 3,5 kg / 3,5 kg
schranktrocken 🎨 Wäsche aus Baumwolle, Synthetik oder Mischgewebe		Trainingsanzüge, kurze Hosen, Shirts
BABY-/KINDERPROGRAMM [IMAGE] max. Füllung: 4 kg / 4 kg / 4 kg
trocken 🎨 Baumwolle, Plüsch Bodies, Strampelhosen,...

Programm Wäscheart Beispiele
DAMPFPROGRAMME [IMAGE]
HEMDEN [SD2T] max. Füllung: 2 kg / 2 kg / 2 kg
schranktrocken [IMAGE]	Baumwolle, Synthetik oder Mischgewebe H	Hemden (ca. 5 Stück)
ERFRISCHEN MIT DAMPF [VW33] max. Füllung: 2 kg / 2 kg / 2 kg
20 Min. Programm ohne Heizung für Kleidungsstücke, die Sie rasch lüften und mit Dampf erfrischen möchten.		Getragene Saison-Kleidungsstücke, die längere Zeit im Kleiderschrank gelagert wurden
MISCHWÄSCHE (MIX) [MIX] max. Füllung: 2 kg / 2 kg / 2 kg
ca. 20 Min. Wäsche aus Baumwolle, Synthetik oder Mischgewebe		Wäsche, die Sie erfrischen bzw. bei der Sie die Falten glätten möchten
PFLEGELEICHTE WÄSCHE (BAUMWOLLE) [IMAGE] max. Füllung: 2 kg / 2 kg / 2 kg
ca. 20 Min. Zum Bügeln bestimmte Baumwoll- oder Leinenwäsche		Wäsche, die Sie erfrischen bzw. bei der Sie die Falten glätten möchten

* Prüfprogramm gemäß der Norm EN 61121

Tabelle der Programme/Zusatzfunktionen

Programm	Zusatzfunktionen
	Temperaturabsenkung Startzeitvorwahl
Pfl egeleichte Wäsche (Baumwolle)	○	○
Pfl egeleichte Wäsche (Synthetik)	○	○
Wolle
Mischwäsche	○	○
Zeitprogramm	○	○
Größere Wäschestücke XL	○	○
Jeans Programm	○	○
Jogging (Sport) Programm	○	○
Baby-/Kinderprogramm	○	○
Dampfprogramm (Hemden)	○	○
Dampfprogramm (Lüften)		○
Dampfprogramm (Mix)		○
Dampfprogramm (Baumwolle)		○

○ möglich

Wählen Sie das gewünschte Programm in Abhängigkeit von der Art der Wäsche, des Füllungsgrades und der Trocknungsstufe.

Tabelle der Verbrauchswerte
Zum einfacheren Verständnis sind in der Tabelle die Werte der Restfeuchte, der Trocknungszeit und des Stromverbrauchs für 6/7/8 kg Testwäsche (gemessen gemäß EN 61121) bei verschiedenen Schleuderdrehzahlen der Endschleuderung in der Waschmaschine (Programm Kleiderschranktrocken) dargestellt.

Die gemessenen Werte können wegen Abweichungen in der Art und Menge der Wäsche, der Schleuderdrehzahl, Schwankungen des elektrischen Stroms, Temperatur und Feuchtigkeit der Umgebung von den angegebenen Werten abweichen.

Tabelle der Textilsymbole

Trocknen
	Trocknen im Wäschetrockner zulässig
	Schleudern, auf Wäscheleine hängen und trocknen lassen
	Nicht schleudern, naß aufhängen und trocknen lassen
	Schleudern, auf eine Unterlage legen und trocknen lassen
	Trocknen im Wäschetrockner nicht zulässig
	Trocknen bei normaler Umgebungstemperatur
	Trocknen bei abgesenkter Temperatur
