CAM55U - Webcam Gembird - Kostenlose Bedienungsanleitung

Produkttyp	Webcam
Modell	CAM55U
Marke	Gembird
Sensor	Hochauflösender CMOS-Farbsensor
Videomodus	24 Bit True Color
Maximale Videoauflösung	640 x 480 Pixel bei 30 fps
Interpolierte Auflösung	1,3 Megapixel
Anschluss	USB 2.0
Automatischer Helligkeitsabgleich	Ja
Automatischer Farbabgleich	Ja
Manuell justierbare Bildschärfe	Ja
Hintergrundbeleuchtung (LED)	Ja
Integriertes Mikrofon	Nein
Schnappschuss-Taste	Nein
Lieferumfang	Webcam, Notebook-Clip, Software-CD, Benutzerhandbuch
Notebook-Clip	Ja, im Lieferumfang enthalten
Software	AMCAP-Videoaufnahme-Software für Windows (98SE, ME, 2000, XP, Vista)
Betriebssystem	Windows XP (SP2) und neuer, keine Treiberinstallation nötig
Stromversorgung	Über USB
Sicherheitshinweise	Linse nicht berühren, vor Hitze/Kälte/Staub/Feuchtigkeit schützen, sicheren Halt gewährleisten
Reinigung	Nur mit weichem, sauberem Tuch reinigen
Garantie	24 Monate ab Kaufdatum
Konformität	CE, RoHS

Häufig gestellte Fragen - CAM55U Gembird

Wie installiere ich die Webcam ohne CD?

Unter Windows XP (Service Pack 2) oder neuer wird die Webcam automatisch erkannt. Schließen Sie sie einfach per USB an und wählen Sie unter "Arbeitsplatz" das entsprechende Videogerät aus. Eine manuelle Treiberinstallation ist nicht erforderlich.

Warum funktioniert das Mikrofon nicht?

Das Modell CAM55U verfügt nicht über ein integriertes Mikrofon. Verwenden Sie ein externes Mikrofon oder ein Headset für Audioaufnahmen.

Wie kann ich die Videoauflösung ändern?

Installieren Sie die mitgelieferte AMCAP-Software von der CD. Nach der Installation können Sie unter "Start > Programme > AMCAP" die Auflösung und andere Einstellungen anpassen.

Kann ich die Webcam an einem Laptop befestigen?

Ja, der Lieferumfang enthält einen Notebook-Clip, mit dem Sie die Webcam sicher an Ihrem Laptopbildschirm befestigen können.

Wie reinige ich die Linse?

Verwenden Sie ein weiches, fusselfreies Tuch. Berühren Sie die Linse nicht mit den Fingern oder scharfen Gegenständen, um Kratzer zu vermeiden.

Unterstützt die Webcam Windows 10?

Die Webcam wird mit Windows XP/Vista/7/8/10 kompatibel sein, da sie als UVC-konformes Gerät erkannt wird. Eine Treiberinstallation ist für grundlegende Funktionen nicht erforderlich.

Was ist die maximale Bildrate?

Die Webcam liefert 30 fps bei einer Auflösung von 640 x 480 Pixeln. Bei höheren Auflösungen kann die Bildrate sinken.

Gibt es eine Garantie auf das Produkt?

Ja, Gembird gewährt eine 24-monatige Garantie ab Kaufdatum. Bewahren Sie den Kaufbeleg auf, um Garantieansprüche geltend zu machen.

Kann ich die Webcam auch unter Linux verwenden?

Da die Webcam den UVC-Standard unterstützt, sollte sie unter Linux ohne zusätzliche Treiber funktionieren. Testen Sie mit Programmen wie "Cheese" oder "VLC".

Warum ist das Bild unscharf?

Stellen Sie die Bildschärfe manuell ein – drehen Sie dazu vorsichtig am Objektivring. Reinigen Sie gegebenenfalls die Linse mit einem weichen Tuch.

BEDIENUNGSANLEITUNG CAM55U Gembird

1. Allgemeines 3
2. Lieferumfang 3
3. Gesamtansicht und Funktionen 4
4. Inbetriebnahme des Produktes

a) Treiber-freie Modelle 4 - 6
b) Software-Installation 7 - 8

1. Technische Spezifikationen 9

2. Sicherheitshinweise 10

3. Garantieerklärung / Service 11 - 12

4. Konformitätserklärungen 13 - 16

5. Sonstiges 17

6. Disclaimer 18

2 GEMBIRD Deutschland GmbH www.gembird.de

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

1. Allgemeines

Vielen Dank, dass Sie sich für den Kauf einer unserer Webcams entschieden haben. Dieses Benutzerhandbuch hilft Ihnen bei der richtigen Installation und gibt Ihnen weitere Hinweise zum Umgang mit diesem GEMBIRD Produkt.

2. Lieferumfang

Im Lieferumfang der GEMBIRD Webcam ist folgendes enthalten:

• USB-Webcam
• Notebook Clip (CAM44U, CAM55U, CAM66U)
• Standfuß ( CAM67U, CAM69U, CAM81U, CAM90U)
• Software-CD für Windows (98SE, ME, 2000, XP, Vista)
• Benutzerhandbuch

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

3. Gesamtansicht und Funktionen

• Geeignet für Notebooks und Desktop PCs
- Integriertes Mikrofon
- Schnelle Datenübertragung durch USB 2.0

4. Inbetriebnahme des Produktes

a) Treiber-freie Modelle

Wenn Ihr Computer mit Windows XP mit installiertem Service Pack 2, Vista oder einer neueren Version läuft, benötigen Sie keine Softwareinstallation. Verbinden Sie den USB-Anschluss der Webcam mit dem Ihres Computers und Ihre Webcam ist sofort einsatzbereit.

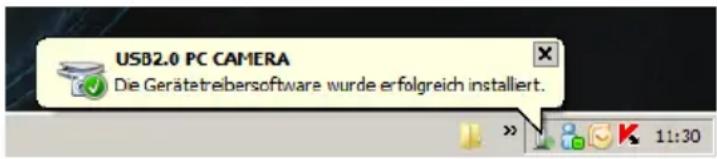

Folgende Meldung erscheint:

4 GEMBIRD Deutschland GmbH www.gembird.de

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

4. Inbetriebnahme des Produktes

a) Treiber-freie Modelle

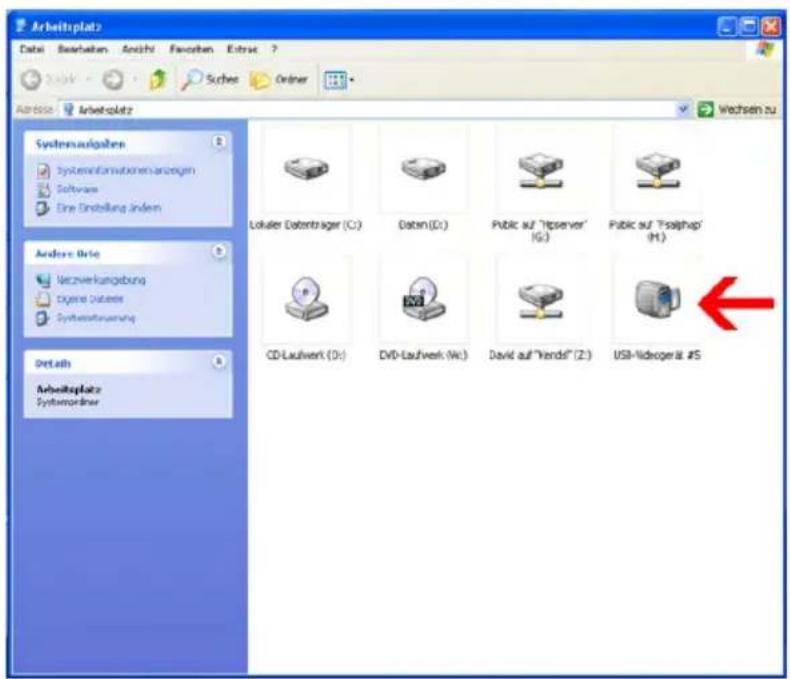

Rufen Sie nun den Arbeitsplatz auf und wählen Sie das entsprechende Videogerät aus (z.B.: USB-Videogerät #5) wie in folgendem Beispiel dargestellt:

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

4. Inbetriebnahme des Produktes

a) Treiber-freie Modelle

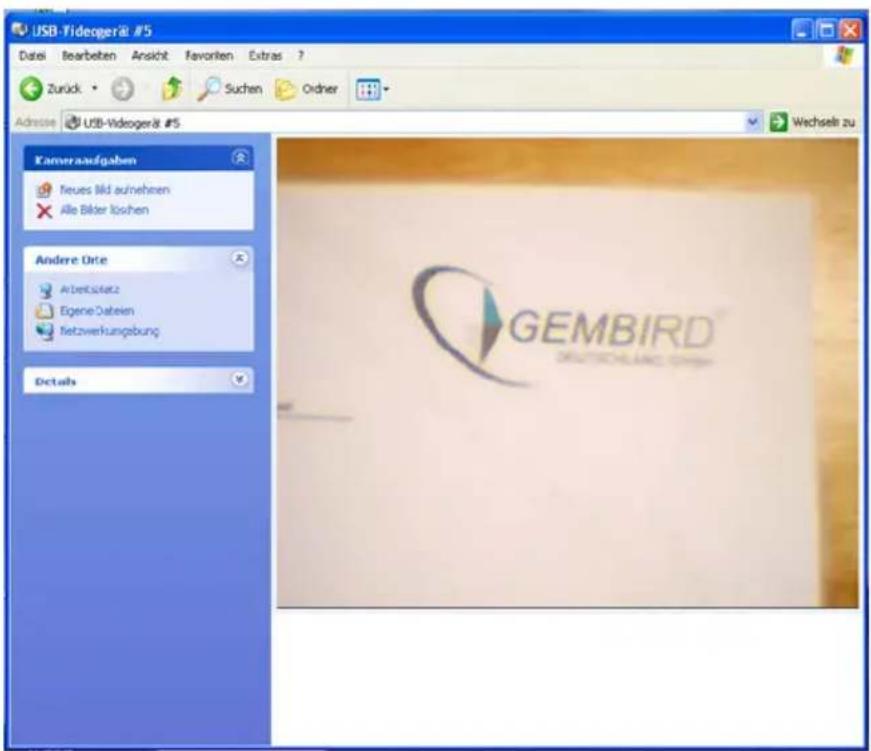

Nun können Sie das Vorschau-Video Ihrer Webcam betrachten, wie in folgendem Beispiel dargestellt. Ihre Webcam ist nun einsatzbereit.

6 GEMBIRD Deutschland GmbH www.gembird.de

GEMBIRD® Webcams Benutzerhandbuch

4. Inbetriebnahme des Produktes

b) Software-Installation

Wenn Sie Einstellungen an dem Bild und der Auflösung vornehmen möchten, müssen Sie zunächst die Software von der beigelegten CD installieren. Legen Sie dazu einfach die CD in Ihr CD/DVD-Laufwerk und das Setup startet automatisch, sofern Autostart auf Ihrem Computer aktiviert ist. Sollte das Setup auf Ihrem Computer nicht automatisch starten, öffnen Sie zunächst den Arbeitsplatz. Wählen Sie nun das entsprechende Laufwerk aus und führen Sie die „Setup.exe“ manuell von der CD aus. Folgen Sie nun den Anweisungen auf Ihrem Bildschirm.

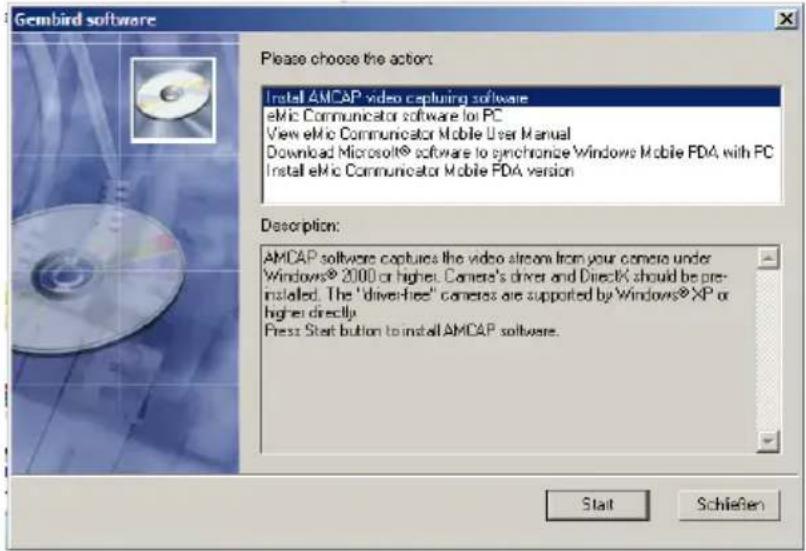

Wählen Sie den Punkt „Install AMCAP video capturing software“ aus und klicken Sie auf Start.

Anmerkung: Die weiteren Programme dienen zur Installation des GEMBIRD e-Mic. Mehr Informationen erhalten Sie unter: www.emic4all.com

1. Inbetriebnahme des Produktes

b) Software-Installation

Die Installation wird automatisch durchgeführt.

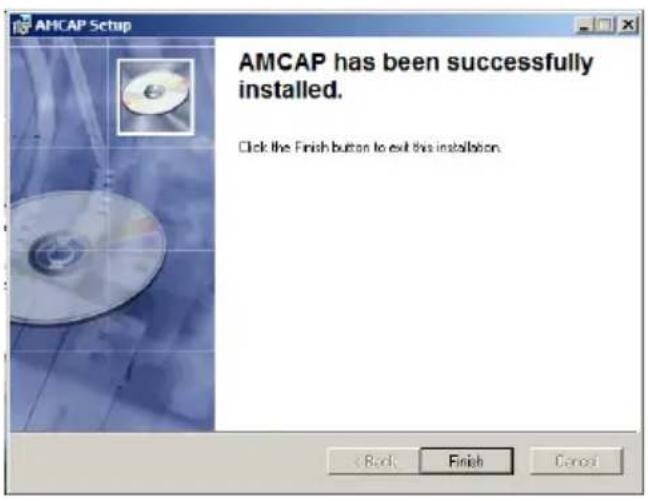

Klicken Sie auf „Finish“, um die Installation abzuschliessen.

Sie können die Software nun über Start > Programme > AMCAP > amcap2a.exe aufrufen.

8 GEMBIRD Deutschland GmbH www.gembird.de

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

5. Technische Spezifikationen

• Hochauflösender CMOS Farb-Sensor
• Videomodus: 24 Bit True Color
• Anschluss: USB 2.0
- Integrierte Bildkompression
• Automatischer Helligkeitsabgleich
• Automatischer Farbabgleich
• Lautstärkeumfang: größer als 72 dB
• Manuell justierbare Bildschärfe

	Default resolution, Mpixels	Maximal video resolution, pixels x FPS	Maximal interpolated resolution, Mpixels	Back light LEDs	Micro-phone	Snap-shot button
CAM44U	0.35	640 x 480 x 30 fps	1.3	+	+	-
CAM55U	0.35	640 x 480 x 30 fps	1.3	+	-	-
CAM66U	0.48	640 x 480 x 30 fps	2.0	+	+	-
CAM67U	0.48	640 x 480 x 30 fps	2.0	-	+	+
CAM68UT	0.48	640 x 480 x 30 fps	1.3	-	+	-
CAM69U	0.35	640 x 480 x 30 fps	2.0	-	+	+
CAM81U	1.3	1280 x 1024 x 15 fps	5.0	+	+	+
CAM90U	1.3	1280 x 1024 x 15 fps	5.0	+	+	+

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

6. Sicherheitshinweise

Berühren Sie die Linse nicht mit Ihrer Hand oder scharfen Gegenständen. Benut-•zen Sie nur saubere und weiche Tücher zur Reinigung der Linse.

- Benutzen Sie die Webcam nicht in heißen, kalten, staubigen oder feuchten Umgebungen.

Sorgen Sie für einen sicheren und festen Halt der Webcam. Ein Sturz kann Beschädigungen an der Linse, dem Gehäuse oder der Platine verursachen.

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

7. Garantieerklärung / Service

Die Garantie beträgt 24 Monate ab Verkaufsdatum an den Endverbraucher. Das • Kaufdatum und der Gerätetyp sind durch eine maschinell erstellte Kaufquittung zu belegen. Bitte bewahren Sie Ihren Kaufbeleg daher für die Dauer der Garantie auf, da er Vorraussetzung für eine eventuelle Reklamation ist.

Innerhalb der Garantiezeit werden alle Mängel, wahlweise durch den Hersteller • entweder durch Instandsetzung, Austausch mangelhafter Teile oder im Austausch, behoben. Die Ausführung der Garantieleistung bewirkt weder eine Verlängerung noch einen Neubeginn der Garantiezeit.

Eine Garantieleistung entfällt für Schäden oder Mängel die durch unsachgemäße Handhabung oder durch äußere Einwirkung (Sturz, Schlag, Wasser, Staub, Verschmutzung oder Bruch) herbeigeführt wurden. Verschleißteile (z.B. Akkus) sind von der Garantie ausgenommen.

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

Bei technischen Fragen oder Problemen bei der Installation gehen Sie bitte wie folgt vor:

1. Lesen Sie dieses Handbuch sorgfältig durch.
2. Unter www.gembird.de können Sie sich über häufig gestellte Fragen, aktuellste Kompatibilitätslisten etc. informieren. Unter der Rubrik „Support“ finden Sie die Kontaktdetails für unsere technische Kunden-Hotline sowie unseren E-Mail-Support.
3. Auf unserer Webpage www.gembird.de finden Sie unter „Support“ und „Formula-re“ das Retourenformular für Endkunden. Bitte füllen Sie dieses Formular vollständig aus, wenn Sie Ware an uns zurücksenden möchten.

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

8. Konformitätserklärungen

Hilversum / Nov. 29, 2005

Place and Date

Hiversum / Nov. 29, 2005

Place and Date

GEMBIRD Deutschland GmbH www.gembird.de

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

8. Konformitätserklärungen

Hilversum / Feb. 20, 2008

Place and Date

Hilversum / Nov. 29, 2005

Place and Date

8. Konformitätserklärungen

Hillversum (Apr. 9, 2008)

Place and Date

Hilversum / Feb. 20, 2008

Place and Date

GEMBIRD Deutschland GmbH www.gembird.de

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

8. Konformitätserklärungen

Hiversum (Apr. 9, 2006)

Place and Date

Hiversum / Apr. 8, 2009

Place and Date

Wir behalten uns Änderungen für den Regulierungsablauf des Schadens vor. Aktuelle Information hierzu entnehmen Sie bitte unserer Internetpräsenz www.gembird.de.

Hausanschrift:

GEMBIRD Deutschland GmbH

Overweg 27

D-59494 Soest

Kundenservice:

Telefon: [phone] - 436247

Telefax: +49 (0) 2921 - 671481

E-Mail: [e-mail]

*) EUR 0,14/Min. aus dem deutschen Festnetz Mobilfunkpreise können abweichen

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

10. Disclaimer

Wir haben alle Anstrengungen unternommen, um sicherzustellen, dass alle • Informationen in diesem Handbuch richtig und komplett sind. Für Fehler oder fehlende Informationen übernehmen wir jedoch keine Haftung. Gembird behält sich das Recht vor, Spezifikationen von Hardware und Software ohne vorherige Ankündigung vorzunehmen.

Dieses Handbuch sowie Teile davon darf ohne vorherige Genehmigung durch • Gembird Electronics Ltd. in keiner Form vervielfältigt, übermittelt oder in andere Sprachen übersetzt werden.

Gembird Electronics übernimmt keine Gewährleistung für Schäden, die durch • Fehlfunktionen des Gerätes oder, Fehlfunktionen anderer Geräte oder durch Fehlbedienungen durch den Benutzer hervorgerufen werden.

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

GEMBIRD®

Gembird® ist eine registrierte Handelsmarke von GMB Tech (Holland) bv. Andere Namen oder Produkte können registrierte Handelsmarken der jeweiligen Besitzer sein. Copyright © 2007 Gembird Electronics Ltd. All rights reserved
