CAM67U - Sicherheitskamera Gembird - Kostenlose Bedienungsanleitung

Produkttyp	Sicherheitskamera
Marke	Gembird
Modell	CAM67U
Abmessungen (B x H x T)	ca. 10 x 6 x 6 cm
Gewicht	ca. 250 g
Stromversorgung	5 V DC, USB-Anschluss
Stromverbrauch	max. 5 W
Bildauflösung	1920 x 1080 Pixel (Full HD)
Bildwiederholrate	30 fps
Nachtsicht	Infrarot-LEDs, Reichweite bis 10 m
Blickwinkel	90° horizontal
Bewegungserkennung	Ja, mit Alarmbenachrichtigung
Zwei-Wege-Audio	Ja, integriertes Mikrofon und Lautsprecher
Speicher	MicroSD-Karte (max. 128 GB)
Konfiguration	Wi-Fi 2,4 GHz, App-basiert
Kompatible Betriebssysteme	iOS, Android
Montage	Innen- und Außenbereich (IP65)
Lieferumfang	Kamera, USB-Kabel, Netzadapter, Montagematerial, Anleitung
Garantie	2 Jahre
Pflege und Reinigung	Mit einem trockenen Tuch abwischen; keine aggressiven Reinigungsmittel verwenden
Sicherheitshinweise	Nicht in Wasser tauchen; vor Feuchtigkeit schützen; keine eigenmächtigen Reparaturen durchführen
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile; Reparaturen nur durch Fachpersonal

Häufig gestellte Fragen - CAM67U Gembird

Wie setze ich die Kamera zurück?

Halten Sie die Reset-Taste an der Kamera für ca. 10 Sekunden gedrückt, bis ein Signalton ertönt. Die Kamera startet neu und ist auf Werkseinstellungen zurückgesetzt.

Wie verbinde ich die Kamera mit dem WLAN?

Laden Sie die App Gembird Security herunter, melden Sie sich an und wählen Sie 'Gerät hinzufügen'. Folgen Sie den Anweisungen, um die Kamera mit Ihrem 2,4 GHz WLAN zu verbinden.

Wie kann ich Live-Bilder ansehen?

Öffnen Sie die App und tippen Sie auf das Kamerasymbol. Die Live-Ansicht wird angezeigt. Sie können auch über einen Webbrowser auf die Kamera zugreifen, wenn Sie die IP-Adresse kennen.

Wie richte ich die Bewegungserkennung ein?

Gehen Sie in den App-Einstellungen zu 'Bewegungserkennung'. Aktivieren Sie die Funktion und stellen Sie Empfindlichkeit und Erkennungszone ein. Bei Erkennung erhalten Sie eine Push-Benachrichtigung.

Wie weit reicht die Nachtsicht?

Die Kamera hat eine Infrarot-Nachtsicht mit einer Reichweite von bis zu 10 Metern. Im Dunkeln schaltet sie automatisch auf Schwarz-Weiß-Bild um.

Kann die Kamera kontinuierlich aufzeichnen?

Ja, mit einer eingesetzten MicroSD-Karte (bis 128 GB) können Sie kontinuierliche Aufzeichnung aktivieren. Bei Erkennung werden separate Ereignisclips gespeichert.

Wie aktualisiere ich die Firmware?

Die App benachrichtigt Sie über verfügbare Updates. Gehen Sie zu 'Einstellungen' > 'Firmware-Update' und folgen Sie den Anweisungen. Stellen Sie sicher, dass die Kamera während des Updates mit Strom versorgt bleibt.

Was tun, wenn keine Verbindung zur Kamera besteht?

Überprüfen Sie WLAN-Signal und Stromversorgung. Starten Sie die Kamera und den Router neu. Falls nötig, setzen Sie die Kamera zurück und verbinden Sie sie erneut.

Kann ich die Kamera ohne Internet nutzen?

Ja, im lokalen Modus können Sie auf die Kamera zugreifen, wenn Sie im selben Netzwerk sind. Für Fernzugriff und Benachrichtigungen ist jedoch eine Internetverbindung erforderlich.

Wie montiere ich die Kamera?

Verwenden Sie das mitgelieferte Montagematerial. Bohren Sie Löcher gemäß der Schablone, setzen Sie Dübel ein und schrauben Sie die Halterung fest. Richten Sie die Kamera aus und ziehen Sie die Schrauben an.

BEDIENUNGSANLEITUNG CAM67U Gembird

1. Allgemeines 3
2. Lieferumfang 3
3. Gesamtansicht und Funktionen 4
4. Inbetriebnahme des Produktes

a) Treiber-freie Modelle 4 - 6
b) Software-Installation 7 - 8

1. Technische Spezifikationen 9

2. Sicherheitshinweise 10

3. Garantieerklärung / Service 11 - 12

4. Konformitätserklärungen 13 - 16

5. Sonstiges 17

6. Disclaimer 18

2 GEMBIRD Deutschland GmbH www.gembird.de

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

1. Allgemeines

Vielen Dank, dass Sie sich für den Kauf einer unserer Webcams entschieden haben. Dieses Benutzerhandbuch hilft Ihnen bei der richtigen Installation und gibt Ihnen weitere Hinweise zum Umgang mit diesem GEMBIRD Produkt.

2. Lieferumfang

Im Lieferumfang der GEMBIRD Webcam ist folgendes enthalten:

• USB-Webcam
• Notebook Clip (CAM44U, CAM55U, CAM66U)
• Standfuß ( CAM67U, CAM69U, CAM81U, CAM90U)
• Software-CD für Windows (98SE, ME, 2000, XP, Vista)
• Benutzerhandbuch

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

3. Gesamtansicht und Funktionen

• Geeignet für Notebooks und Desktop PCs
- Integriertes Mikrofon
- Schnelle Datenübertragung durch USB 2.0

4. Inbetriebnahme des Produktes

a) Treiber-freie Modelle

Wenn Ihr Computer mit Windows XP mit installiertem Service Pack 2, Vista oder einer neueren Version läuft, benötigen Sie keine Softwareinstallation. Verbinden Sie den USB-Anschluss der Webcam mit dem Ihres Computers und Ihre Webcam ist sofort einsatzbereit.

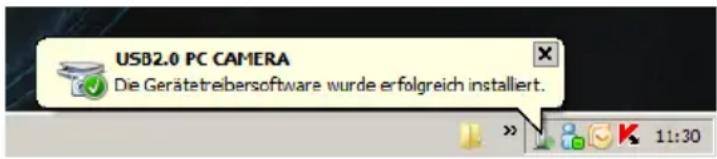

Folgende Meldung erscheint:

4 GEMBIRD Deutschland GmbH www.gembird.de

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

4. Inbetriebnahme des Produktes

a) Treiber-freie Modelle

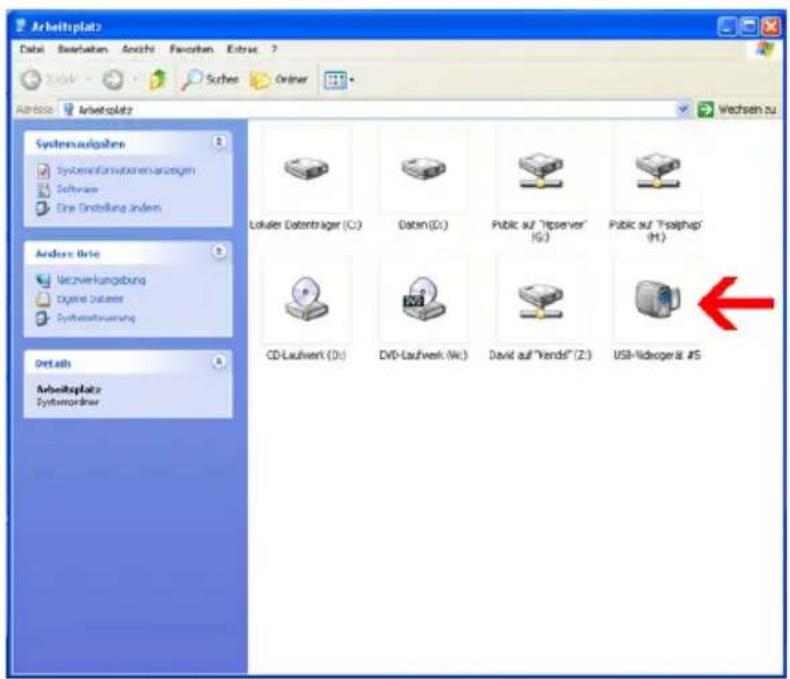

Rufen Sie nun den Arbeitsplatz auf und wählen Sie das entsprechende Videogerät aus (z.B.: USB-Videogerät #5) wie in folgendem Beispiel dargestellt:

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

4. Inbetriebnahme des Produktes

a) Treiber-freie Modelle

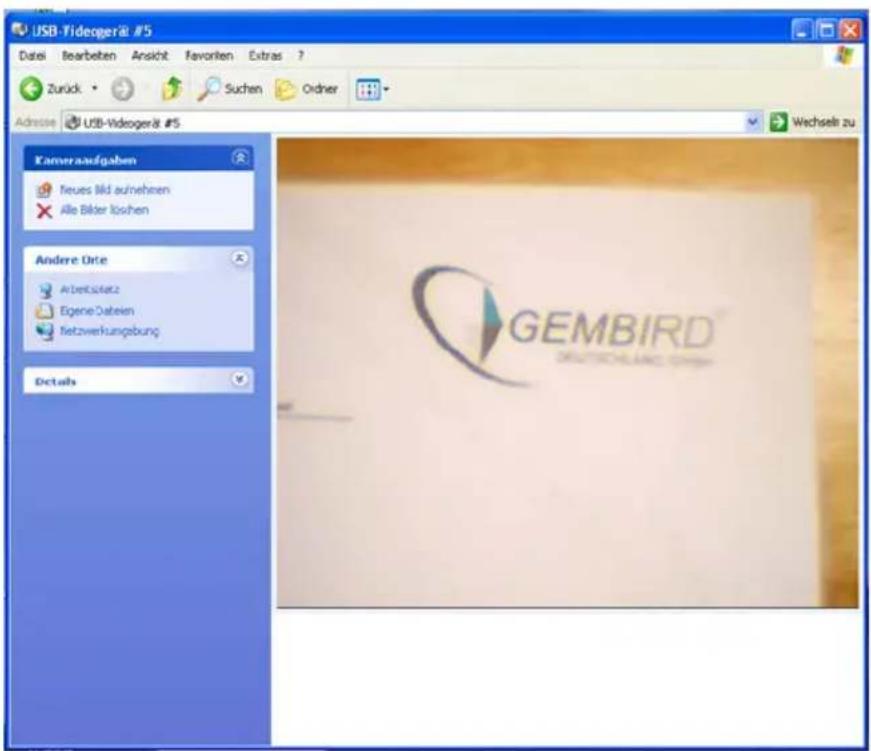

Nun können Sie das Vorschau-Video Ihrer Webcam betrachten, wie in folgendem Beispiel dargestellt. Ihre Webcam ist nun einsatzbereit.

6 GEMBIRD Deutschland GmbH www.gembird.de

GEMBIRD® Webcams

Benutzerhandbuch

4. Inbetriebnahme des Produktes

b) Software-Installation

Wenn Sie Einstellungen an dem Bild und der Auflösung vornehmen möchten, müssen Sie zunächst die Software von der beigelegten CD installieren. Legen Sie dazu einfach die CD in Ihr CD/DVD-Laufwerk und das Setup startet automatisch, sofern Autostart auf Ihrem Computer aktiviert ist. Sollte das Setup auf Ihrem Computer nicht automatisch starten, öffnen Sie zunächst den Arbeitsplatz. Wählen Sie nun das entsprechende Laufwerk aus und führen Sie die „Setup.exe“ manuell von der CD aus. Folgen Sie nun den Anweisungen auf Ihrem Bildschirm.

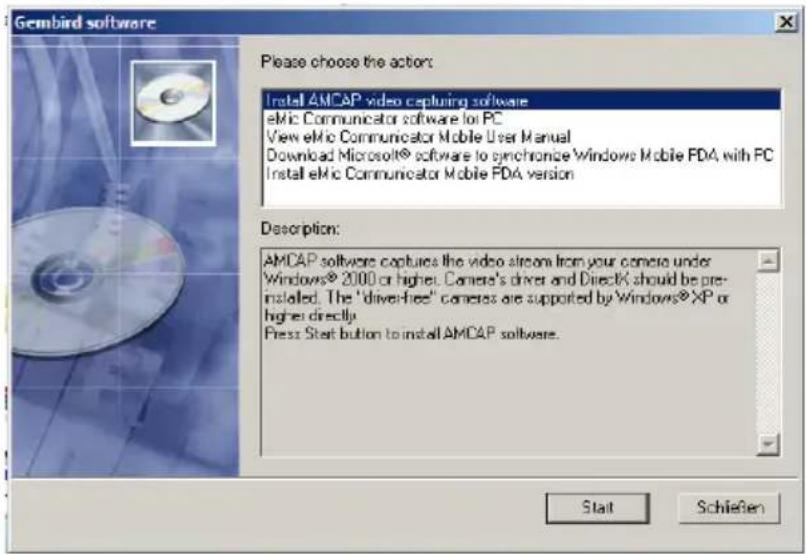

Wählen Sie den Punkt „Install AMCAP video capturing software“ aus und klicken Sie auf Start.

Anmerkung: Die weiteren Programme dienen zur Installation des GEMBIRD e-Mic. Mehr Informationen erhalten Sie unter: www.emic4all.com

1. Inbetriebnahme des Produktes

b) Software-Installation

Die Installation wird automatisch durchgeführt.

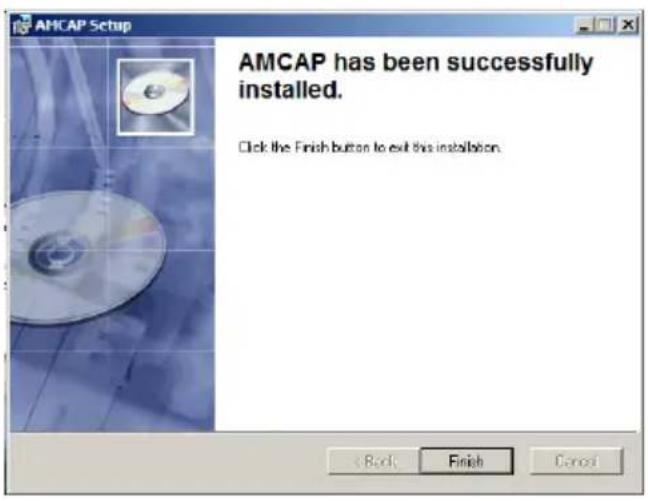

Klicken Sie auf „Finish“, um die Installation abzuschliessen.

Sie können die Software nun über Start > Programme > AMCAP > amcap2a.exe aufrufen.

8 GEMBIRD Deutschland GmbH www.gembird.de

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

5. Technische Spezifikationen

• Hochauflösender CMOS Farb-Sensor
• Videomodus: 24 Bit True Color
• Anschluss: USB 2.0
- Integrierte Bildkompression
• Automatischer Helligkeitsabgleich
• Automatischer Farbabgleich
• Lautstärkeumfang: größer als 72 dB
• Manuell justierbare Bildschärfe

	Default resolution, Mpixels	Maximal video resolution, pixels x FPS	Maximal interpolated resolution, Mpixels	Back light LEDs	Micro-phone	Snap-shot button
CAM44U	0.35	640 x 480 x 30 fps	1.3	+	+	-
CAM55U	0.35	640 x 480 x 30 fps	1.3	+	-	-
CAM66U	0.48	640 x 480 x 30 fps	2.0	+	+	-
CAM67U	0.48	640 x 480 x 30 fps	2.0	-	+	+
CAM68UT	0.48	640 x 480 x 30 fps	1.3	-	+	-
CAM69U	0.35	640 x 480 x 30 fps	2.0	-	+	+
CAM81U	1.3	1280 x 1024 x 15 fps	5.0	+	+	+
CAM90U	1.3	1280 x 1024 x 15 fps	5.0	+	+	+

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

6. Sicherheitshinweise

Berühren Sie die Linse nicht mit Ihrer Hand oder scharfen Gegenständen. Benut-•zen Sie nur saubere und weiche Tücher zur Reinigung der Linse.

- Benutzen Sie die Webcam nicht in heißen, kalten, staubigen oder feuchten Umgebungen.

Sorgen Sie für einen sicheren und festen Halt der Webcam. Ein Sturz kann Beschädigungen an der Linse, dem Gehäuse oder der Platine verursachen.

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

7. Garantieerklärung / Service

Die Garantie beträgt 24 Monate ab Verkaufsdatum an den Endverbraucher. Das • Kaufdatum und der Gerätetyp sind durch eine maschinell erstellte Kaufquittung zu belegen. Bitte bewahren Sie Ihren Kaufbeleg daher für die Dauer der Garantie auf, da er Vorraussetzung für eine eventuelle Reklamation ist.

Innerhalb der Garantiezeit werden alle Mängel, wahlweise durch den Hersteller • entweder durch Instandsetzung, Austausch mangelhafter Teile oder im Austausch, behoben. Die Ausführung der Garantieleistung bewirkt weder eine Verlängerung noch einen Neubeginn der Garantiezeit.

Eine Garantieleistung entfällt für Schäden oder Mängel die durch unsachgemäße Handhabung oder durch äußere Einwirkung (Sturz, Schlag, Wasser, Staub, Verschmutzung oder Bruch) herbeigeführt wurden. Verschleißteile (z.B. Akkus) sind von der Garantie ausgenommen.

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

Bei technischen Fragen oder Problemen bei der Installation gehen Sie bitte wie folgt vor:

1. Lesen Sie dieses Handbuch sorgfältig durch.
2. Unter www.gembird.de können Sie sich über häufig gestellte Fragen, aktuellste Kompatibilitätslisten etc. informieren. Unter der Rubrik „Support“ finden Sie die Kontaktdetails für unsere technische Kunden-Hotline sowie unseren E-Mail-Support.
3. Auf unserer Webpage www.gembird.de finden Sie unter „Support“ und „Formula-re“ das Retourenformular für Endkunden. Bitte füllen Sie dieses Formular vollständig aus, wenn Sie Ware an uns zurücksenden möchten.

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

8. Konformitätserklärungen

Hilversum / Nov. 29, 2005

Place and Date

Hiversum / Nov. 29, 2005

Place and Date

GEMBIRD Deutschland GmbH www.gembird.de

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

8. Konformitätserklärungen

Hilversum / Feb. 20, 2008

Place and Date

Hilversum / Nov. 29, 2005

Place and Date

8. Konformitätserklärungen

Hillversum (Apr. 9, 2008)

Place and Date

Hilversum / Feb. 20, 2008

Place and Date

GEMBIRD Deutschland GmbH www.gembird.de

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

8. Konformitätserklärungen

Hiversum (Apr. 9, 2006)

Place and Date

Hiversum / Apr. 8, 2009

Place and Date

Wir behalten uns Änderungen für den Regulierungsablauf des Schadens vor. Aktuelle Information hierzu entnehmen Sie bitte unserer Internetpräsenz www.gembird.de.

Hausanschrift:

GEMBIRD Deutschland GmbH

Overweg 27

D-59494 Soest

Kundenservice:

Telefon: [phone] - 436247

Telefax: +49 (0) 2921 - 671481

E-Mail: [e-mail]

*) EUR 0,14/Min. aus dem deutschen Festnetz Mobilfunkpreise können abweichen

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

10. Disclaimer

Wir haben alle Anstrengungen unternommen, um sicherzustellen, dass alle • Informationen in diesem Handbuch richtig und komplett sind. Für Fehler oder fehlende Informationen übernehmen wir jedoch keine Haftung. Gembird behält sich das Recht vor, Spezifikationen von Hardware und Software ohne vorherige Ankündigung vorzunehmen.

Dieses Handbuch sowie Teile davon darf ohne vorherige Genehmigung durch • Gembird Electronics Ltd. in keiner Form vervielfältigt, übermittelt oder in andere Sprachen übersetzt werden.

Gembird Electronics übernimmt keine Gewährleistung für Schäden, die durch • Fehlfunktionen des Gerätes oder, Fehlfunktionen anderer Geräte oder durch Fehlbedienungen durch den Benutzer hervorgerufen werden.

GEMBIRD®

GEMBIRD® Webcams

Benutzerhandbuch

GEMBIRD®

Gembird® ist eine registrierte Handelsmarke von GMB Tech (Holland) bv. Andere Namen oder Produkte können registrierte Handelsmarken der jeweiligen Besitzer sein. Copyright © 2007 Gembird Electronics Ltd. All rights reserved
