BEDIENUNGSANLEITUNG XAVB101 NETGEAR

XAV101 Powerline AV Netzwerkodopter

Hier beginnen

Nachfolgend wird beschrieben, wie Sie die XAV101 Powerline AV Netzwerkadapter in ihr bestehendes Netzwerk integrieren.

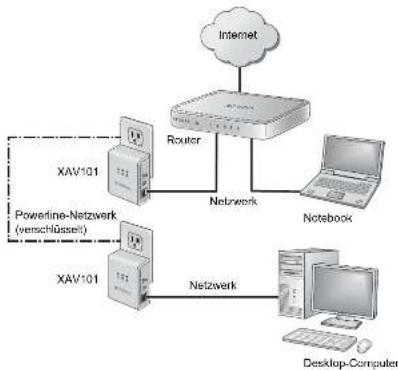

Nach der Installation der Powerline AV Netzwerkadapter besteht ihr Netzwerk aus einem Netzwerkanteil, an den Geräte durch Netzwerkkabel angeschlossen sind, und einem Powerlineanteil, der Geräte über die Stromleitung miteinander verbindet.

Vorbereiten der Installation

So bereiten Sie die Installation vor:

1. Überprüfen Sie Folgendes, bevor Sie beginnen:

- Das Netzwerk ist eingerichtet und ein freier LAN-Port an Ihrem Router verfügbar.

• Ihre Internetverbindung ist aktiv

- Jeder Computer, der einen Powerline AV Netzwerkadapter verwenden soll, verfügt über einen Netzwerkanschluss und ist für den Einsatz in Ihrem Netzwerk konfiguriert. In der Regel können die Standandeinstellungen (b/g/L TCP/IP und DIICP) beibehalten werden.

1. Machen Sie sich mit dem Powerline AV Netzwerkadapter vertraut. An der Vorderseite befinden sich drei LEDs: Power, Powerline und Netzwerk. An der Seite befinden sich die Security-Taste, die Reset-Taste und der Netzwerkansehluss.

1. Wählen Sie einen Standort für Ihre Powerline-Geräte.

- Schließen Sie den Powerline AV Netzwerkadapter nicht an eine Steckerleiste, ein Verlängerungskabel oder einen Überspannungsschutz an, da dies seine Funktionstätigkeit oder die Netzwerkgeschwindigkeit beeinträchtigen könnte:

- Verwenden Sie keine Steckdose, die einen Aussehalter hat. Andernfalls könnte jemand durch Aussehalten der Steckdose versehentlich die Datenübertragung unterbrechen.

Installieren der Powerline AV Netzwerkadapter

Führen Sie folgende Schritte aus:

1. Stecken Sie einen Powerline AV Netzwerkadapter in eine Stecklose in der Nähe des Routers. Stecken Sie das im Lieferumfang des XAV101 enthaltene blaue Netzwerklabel in einen LAN-Port des Reuters, damit sich das Powerline-Netzwerk mit dem Internet verbinden kann.

Hinwels: Es ist nicht erforderlich, die Verbindung zwischen Router und Computer zu trennen.

Die Power- und Netzwerk-LEDs des Powerline AV Netzwerkadapters sollten aufleuchten.

1. Stecken Sie weitere Powerline AV Netzwerkadapter in Steckdosen in der Nähe Ihrer Computer und Peripheriegeräte, damit sie in das Powerline-Netzwerk einbezogen werden.

2. Verwenden Sie das blaue Netzwerkkabel aus dem Lieferumfang, um jeden Powerline AV Netzwerkadapter mit dem Netzwerkanschluss an einem Computer oder einem Peripheriegerät zu verbinden (vgl. Powerline-Netzwerk-Abbildung).

3. Warten Sie 20 Sekunden, bis alle Powerline AV Netzwerkadapter vom Powerline-Netzwerk erkannt wurden.

Die Power-, Network- und Powerline-LiDs sollten auflachten. Weitere Informationen zu den LIDs finden Sie im Benutzerhandbuch des XAV101 Powerbine AV. Netzwerkadapters auf der Ressourcen CD oder unter http://www.negarde/support. Weitere Informationen zur Security- und Reset-Taste finden Sie unter „Verwenden der Security-Taste“ und „Verwenden der Reset-Taste“ auf der Rückseite dieses Dokuments.

1. Präfen Sie, ob die Powerline-Verbindung aller über Powerline AV Netzwerkadapter angeschlossenen Computer funktioniert. Greifen Sie z. B. auf eine Webseite im Internet zu. Bei Problemen lesen Sie bitte die „Tipps zur Fehlerbehebung“ auf der Rückseite dieses Dokuments.

Sicherheitseinstellungen des Powerline-Netzwerks

NETGEAR empflicht, das Powerline-Netzwerk vor unbefugten Zugriff zu sichem. Dies gibt insbesondere für Netzwerke in kläusern mit mehreren Wohnungen. Powerline-Geräte im selben Netzwerk müssen identische Verschlüsselungscodes zum Schutz von Daten verwenden. Der werkseitig voreingestellte Verschlüsselungscode eines Powerline AV Netzwerkadapters lautet HomePlugAV. Wenn Sie diese Keanung nicht ändern, kann auch jede andere Person mit dieser Information auf ihr Netzwerk angegeben. Verwenden Sie zum Ändern des Powerline-Verschlüsselungscodes die Security-Taste am Powerline AV Netzwerkadapter.

Ein Powerline-Netzwerk besteht aus Powerline-Adaptern mit demselben Netzwerk-Verschlüsselungscode. Die Sicherheitscinstellungen der Powerline AV Netzwerkadapter ähneln den SSID- und Verschlüsselungscodes, die in drahtlosen Netzwerken verwendet werden. Zur Konfiguration Ihrer Powerline AV Netzwerkadapter wird jedoch keine Software benötigt.

Sie können Ihr Powerline-Netzwerk auf zwei Arten siehem.

- Erstellen Sie über die Security-Tasten der Powerline AV Netzwerkadapter automatisch einen Verschlüsselungscode. Nähere Informationen finden Sie unter „Verwenden der Security-Taste“.

- Konfigureren Sie Ihr Powerbre-Netzwerk mittels des XAV101-Konfigurationsprogramms auf der Rerswaren-CD mit einem von Ihnen festgelegten Verschlüsselungscode. Söllter Sie bereits HomePlug AV-Geräte anderer Hersteller verwenden, müssen Sie hierfür eventuell deren eigene Programme verwenden.

Verwenden der Security-Taste

Die Security-Taste befindet sich an der Seite des Powerline AV Netzwerkadapters. So sichern Sie Ihr Powerline-Netzwerk mit der Security-Taste:

1. Überprüfen Sie, ob alle zu konfigurierenden Powerline AV Netzwerkadapter eingesteekt sind.

2. Drücken Sie die Security-Taste jedes einzelnen Powerline AV Netzwerkadapters mindestens 10 Sekunden lang. Auf diese Weise wird für jeden Powerline AV Netzwerkadapter ein neuer, zutfällig ausgewählter Verschüsselungscode erstellt. Noch können die Adapter nicht mateinander kommunizieren.

201-11204-01

März 2008

1. Drücken Sie die Security-Taste jedes Adapters erneut und halten Sie sie diesmal zwei Sekunden lang gedrückt.

Jetzt erkennen sich die Powerline AV Netzwerkadapter gegenseitig. Jeder Adapter im Powerline-Netzwerk benutzt den Verschlüsselungscode des Adapters mit der höchsten MAC-Adresse, Die MAC-Adresse eines Adapters finden Sie auf dem Eilkett. Ihr Powerline-Netzwerk ist nur mit dem neuen Netzwerk-Verschlüsselungscode konfiguriert. Die Sicherheitsseinstellungen bleiben auch dann erhalten, wenn die Adapter nicht an das Steunnetz angeschlossen sind.

Verwenden der Reset-Taste

Drücken Sie zwei Sekunden lang die Reset-Taste, um die werkseitigen Vareinstellungen des Powerline AV Netwerkadapters wiederbezustellen, oder verwenden Sie das NETGEAR XAV101-Konfigurationsprogramm auf der Ressourcen-CD. Weitere Informationen finden Sie im Renaturerhandbuch für den XAV101 Powerline AV Netzwerkadapter auf der Ressourcen-CD oder unter http://www.netgear.de/support.

Tipps zur Fehlerbehebung

Die Powerline LED leuchtet nicht.	Stellen Sie sicher, dass die Steckdose funktioniert und der Powerline AV Netzwerkadapter nicht an ein Verlängerungskabel, eine Steckerfeste oder einen Überspannungsschutz angeschlossen ist.
Die Powerline-LED leuchtet nicht.	Die Powerline AV Netzwerkadapter können sich nicht gegenseitig erkennen. Stellen Sie sicher, dass die Adapter an funktionierende Steckdosen angeschlossen sind und denselben Netzwerk-Verschlüsselungscode verwenden.Venringem Sie den Abstand zwischen den Adaptern, falls Sie den Netzwerk-Verschlüsselungscode nicht geändert haben.Solz das Planet aufkeiten, nachdem Sie den Netzwerk-Verschlüsselungscode mithilte des XAV101-Konfigurationsprogramms auf der CD geändert haben, setzen Sie die Powerline AV Netzwerkadapter durch Drücken der Reset-Taste auf ihre werkseitigen Voreinstellungen zurück.Wenn das Problem damit behoben ist, Sie aber dennoch den Code anders nochten, finden Sie im Benutzenbuchbuch für den XAV101-Powerline AV inklitten, nachdem Sie den Netzwerk-Adapters genauser Anweisungen zur Konfiguration des Netzwerk-Verschlüsselungscodes.
Die Netzwerk LED leuchtet nicht.	Zurzeit werden keine Daten übertragen. Überprüfen Sie Folgendes.Vergowissern Sie sich, dass Router und Modern eingeschaltet sind und das im Lieferumfang enthaltene Netzwerkabel mit dem Netzwerk-Anschuss des Powerline-Adapters und einem LAN-Port Ihres Routers verbunden ist.Überprüfen Sie zuzeln, ob ein direkt mit dem Router verbundener Computer auf das Internet zugreifen kann.

Technischer Support

Vielen Bank, dass Sie sich für Produkte von NETGEAR entschieden haben. Registerieren Sie Ihr Produkt nach erfolgter Installation unter http://www.netgear.de/registrierung. Die Registrieferung über die Website oder per Telefon ist Voraussetzung für die Nutzung ansres telefonsischen Supports. Die Teleformannern unserer regionalen Kandensrapportenter in aller Welt finden Sie auf der Garantie- und Supportinformationskarte, die Ihrem Produkt beilegt. Produkt-Upt�des und Internetsupport finden Sie unter http://www.netgear.de/support.

Dieses Symbol wurde in Übereinstimmung mit der EU-Richtlinie 2002/96/EG über Elektro- und Elektromik-Algeräte (WIEU-Richtlinie) hier angebracht. Bei Entsorgung in der Europäischen Union sollte dieses Produkt in Übereinstimmung mit den in Ihrem Land zur Implementierung der WIEU-Richtlinie geltenden Gesetzen gehandhabt und entsorgt werden.

© 2008 NETGEAR, Inc. Alle Rochie vorbehalten. NETGEAR und das NETGEAR-Lugo sind eingetragene Marken von NETGEAR, Inc. in den USA und/oder anderen Ländern. Andere Marken- und Produktanien sind Marken oder eingetragene Marken der jeweiligen Inhaber. Informationen können ohne vorherige Ankündigung geändert werden.
