BEDIENUNGSANLEITUNG CRC 7380 CMX

Alle Rechte vorbehalten. Reproduktion aller Art ohne Zustimmung der Firma cmx®, dürfen nicht in Verkehr gebracht werden.

cmx® behält sich Erweiterungen und Änderungen des Gerätes vor.

1.1. Sicherheitshinweise.... - 1 -
1.2. Entsorgung des Altgerätes ...... - 2 -
1.3. Entsorgung von Batterien ...... - 2 -
1.4. Hinweis zum Urheberrecht ...... - 3 -
1.5. Gehörschutz ...... - 3 -
1.6. Wartung und Pflege....- 3 -

2. LEISTUNGSBESCHREIBUNG....- 4 -

3. LISTE DER TASTEN-/ ANSCHLUSSPOSITIONEN....- 5 -

3.1. Hauptgerät ...... - 5 -

4. VORBEREITUNG....- 7 -

4.1. Anschluss des Gerätes mittels Kabels ...... - 7 -

4.2. Betrieb mit Batterien ...... - 7 -

5. CD-PLAYER -7 -

5.1. Einlegen einer CD / MP3-CD.... - 7 -
5.2. Wiedergabe einer CD / MP3-CD ...... - 8 -
5.3. Programmieren von CD-/ MP3-Titeln ...... - 9 -

6. RADIO ...... - 9 -

6.1. Hören von Radiosender....- 9 -

7. EXTERNE KOMPONENTEN....- 10 -

7.1. Ohr- oder Kopfhörer anschließen ...... - 10 -
7.2. USB 2.0 - 10 -
7.3. SD- und MMC-Kartenleser ...... - 11 -

8. FEHLERSUCHTABELLE - 12 -

9. GARANTIE -13 -

9.1. Vorgehensweise bei Garantiefall....- 14 -
9.2. Garantie ist abgelaufen ...... - 14 -
9.3. Einsendung des Gerätes ...... - 15 -

10. LIEFERUMFANG....- 16 -

11. TECHNISCHE DATEN ...... - 17 -

1. Allgemeine Informationen

1.1. Sicherheitshinweise

Als Spannungsquelle darf nur eine Netzsteckdose (230 Volt/50 Hz) des öffentlichen Versorgungsnetzes verwendet werden.
Stellen Sie das Gerät nicht in der Nähe von Wasser auf, z.B. Waschbecken. Das Gerät könnte hineinfallen und einen Kurzschluss verursachen.
Im Standby-Betrieb verbraucht das Gerät etwas Strom. Um es vollständig vom Netz zu trennen, muss das Gerät vom Strom genommen werden.
Stellen Sie das Gerät stabil auf, um es vor einen Sturz zu schützen und keine anderen Schäden zu verursachen, z.B. Verletzungen von Kindern, Möbelbeschädigung.
Wenn das Gerät in einer kalten Umgebung steht, kann sich Kondenswasser bilden. Lassen Sie das Gerät ca. eine Stunde abgedreht.
Setzen Sie das Gerät nicht direkten Sonnenstrahlen oder hohen Temperaturen aus, da dies zu einem Brand führen kann.

1.2. Entsorgung des Altgerätes

Ihr Produkt wurde aus hochqualitativen Materialien und Bestandteilen hergestellt, die dem Recycling zugeführt und wiederverwertet werden können.

Informieren Sie sich über die örtlichen Sammelstellen für elektronische Geräte.

Bitte entsorgen Sie das Altgerät nicht mit dem normalen Haushaltsmüll.

Das Symbol auf dem Produkt, der Anleitung oder der Verpackung weist daraufhin.

1.3. Entsorgung von Batterien

Sie sind gesetzlich verpflichtet, Batterien nach dem Gebrauch an öffentliche Sammelstellen oder wo die Batterien gekauft wurden, zurückzugeben.

Bitte entsorgen Sie die Batterien nicht mit dem normalen Haushaltsmüll.

1.4. Hinweis zum Urheberrecht

Das Kopieren, Senden, Zeigen, über Kabel ausstrahlen, öffentlich Spielen oder Verleihen von urheberrechtlich geschützten Materialien ohne Genehmigung ist unzulässig.

1.5. Gehörschutz

Wählen Sie eine moderate Lautstärke um Ihrem Gehör nicht zu schaden.
Stellen Sie die Lautstärke nur so hoch ein, dass Sie Umgebungsgeräusche noch wahrnehmen können.

1.6. Wartung und Pflege

⚠ Stecken Sie das Gerät vorher aus, damit das Gerät keinen Schaden nimmt.
Reinigen des Gehäuses

Benutzen Sie ein trockenes Tuch um das Gehäuse zu reinigen.

Reinigen von CDs

Wischen Sie mit einem Reinigungstuch die CD geradlinig von der Mitte zum Rand sauber.

Verwenden Sie keine spitzen Gegenstände, da Sie ansonsten die CD zerkratzen und diese nicht gelesen werden kann.

Reinigung des CD-Lasers

Es kann sich Schmutz oder Staub auf dem CD-Laser sammeln. Verwenden Sie zur Reinigung einen handelsüblichen Spezialreiniger.

Verwenden Sie keine Flüssigkeiten bzw. nassen Tücher, da dies zu einem Kurzschluss führen könnte.

2. Leistungsbeschreibung

Mit diesem Stereoradio können Sie alle Audio-CD's und MP3-CD's wiedergeben.

Über den USB-Anschluss und den SD-Kartenleser ist ebenfalls die Musikwiedergabe möglich.

Sie können das Stereoradio mit einem Netzkabel oder mit Batterien verwenden.

⚠ Batterien sind nicht im Lieferumfang enthalten.

3. Liste der Tasten-/ Anschlusspositionen

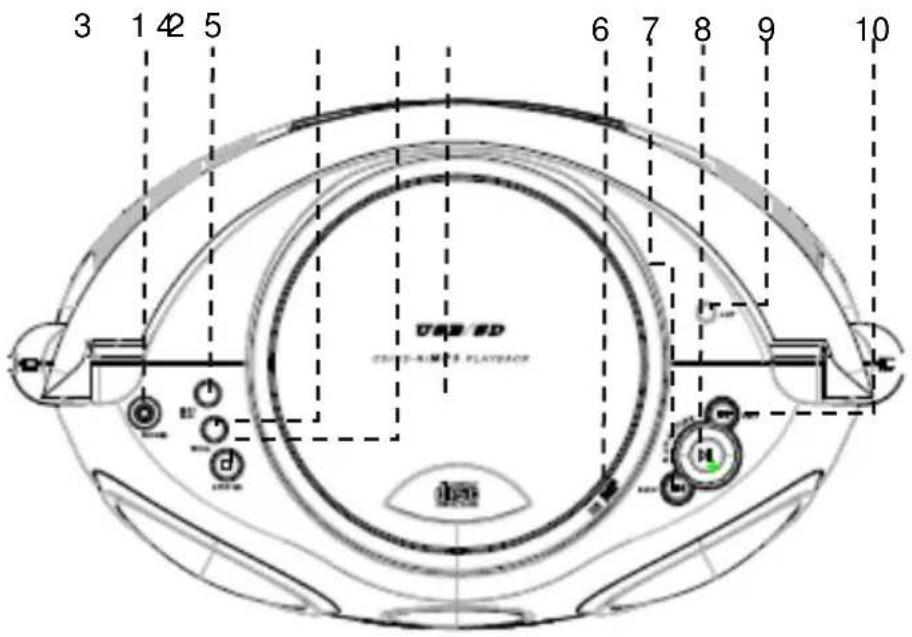

3.1. Hauptgerät

1 PHONES Anschluss für Kopfhörer / Ohrhörer

2 REP./RAN Auswahl der Wiedergabemodis

3 PROG. Programmierung

4 STOP/SD Wiedergabe stoppenSD: Musikwiedergabe von SD-KarteUSB: Wiedergabe von MP3-Player / USB-Stick

5 CD-Lade CD-Lade

6 CLOSE/OPEN Öffnen der CD-Lade

7 BACK Rückwärts / zum vorherigem Titel

8 PLAY/PAUSE/USB Wiedergabe starten & anhaltenUSB: Musikwiedergabe von MP3-Player / USB-Stick

9 FM ANT Radioantenne

10 NEXT (▶) Vorwärts / zum nächsten Titel

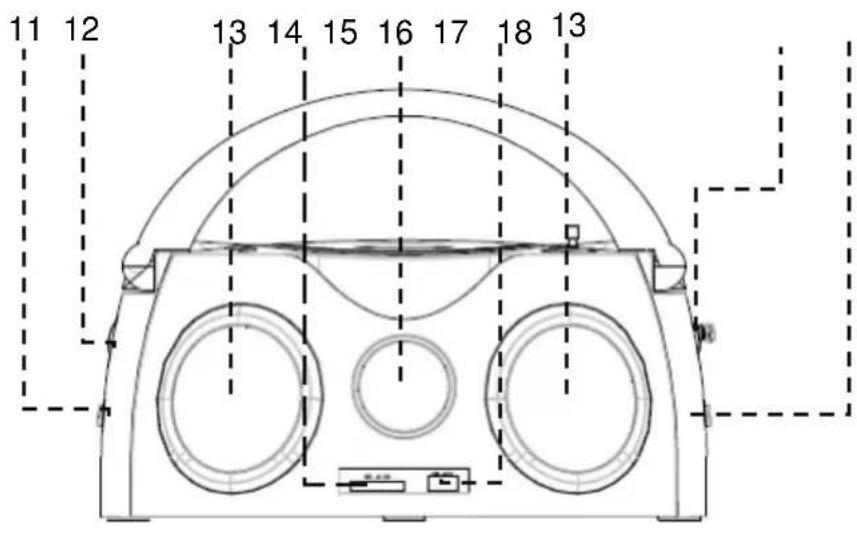

11 FUNCTION Umschalter RADIO, OFF, MP3/CD
12 -VOLUME+ Verringern der Lautstärke Erhöhen der Lautstärke
13 Lautsprecher Lautsprecher (links & rechts)
14 SD JACK Steckplatz für SD- und MMC-Karte
15 LCD Display
16 USB JACK Anschluss für MP3-Player / USB-Stick
17 Tuning Radiosender wird abgespielt
18 AM/FM/FM ST. Wechseln von AM/FM/FM ST.

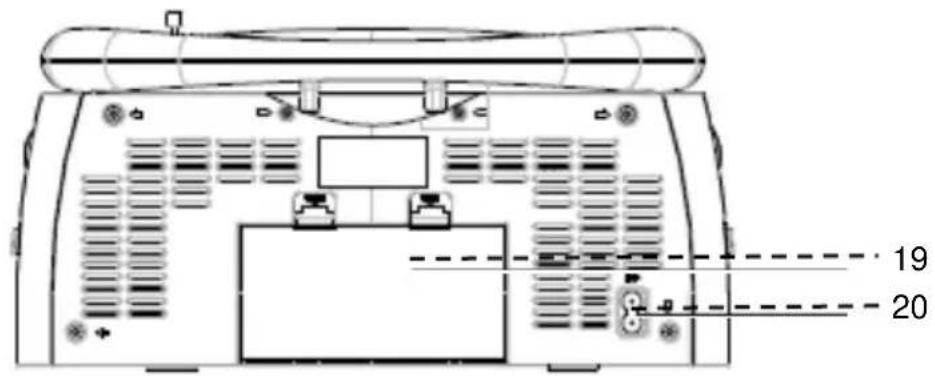

19 Batteriefach 8 x (1,5V, UM-2/C/LR14)
20 AC 230 Volt

4. Vorbereitung

4.1. Anschluss des Gerätes mittels Kabels

Führen Sie folgende Schritte durch, um die Anlage in Betrieb zu nehmen:

1. Schließen Sie das Netzkabel zuerst an das Gerät und dann an eine Steckdose an.

4.2. Betrieb mit Batterien

1. Öffnen Sie das Batteriefach und setzen Sie 8 Stück Batterien (1,5V, UM-2/C/LR14) ein.

Achten Sie bitte auf die Polarität.
⚠️ Bitte entnehmen Sie die Batterien, wenn Sie das Gerät nicht oder mit Netzbetrieb nutzen, um ein Auslaufen zu vermeiden.

5. CD-Player

5.1. Einlegen einer CD / MP3-CD

1. Drücken Sie CLOSE/OPEN und die CD-Lade wird vertikal ausgefahren.

2. Drücken Sie eine CD mit der bedruckten Seite nach oben, auf die Spindel.

3. Um die CD-Lade zu schließen, drücken Sie diese bitte manuell zu!

5.2. Wiedergabe einer CD / MP3-CD

1. Schieben Sie den Funktionsschalter auf die Position MP3/CD.
2. Drücken Sie PLAY/PAUSE/USB die Disk beginnt sich zu drehen und der erste Titel wird wiedergegeben.

Diese Gerät gestattet die Wiedergabe von CD's / MP3-CD's in verschiedenen Wiedergabemodis.

1. Drücken Sie REP./RAN.

Einstellung Wiedergabe

Repeat (einmal drücken)	Aktueller Titel wird wiederholt
Repeat All (zweimal drücken)	Alle Titel der CD werden wiederholt
Repeat Album (dreimal drücken)	Alle Titel des Albums werden wiederholt
Random auch Shuffle (viermal drücken)	Alle Titel der CD werden in zufälliger Reihenfolgewiederholt

5.3. Programmieren von CD-/ MP3-Titeln

Sie können eine eigene Abspielliste aus bis zu 99 Titeln zusammenstellen.

1. Wenn Sie eine CD / MP3-CD abspielen, drücken Sie zunächst STOP um die Programmierung vorzunehmen.
2. Drücken Sie PROG. bis P01 am Display erscheint.
3. Drücken Sie NEXT(▶) oder BACK(◀) bis der gewünschte Titel am Display erscheint.
4. Zum Bestätigen drücken Sie PROG.
5. Zum Programmieren weiterer Titel wiederholen Sie Schritt 3 und 4.
6. Drücken Sie PLAY/PAUSE/USB um die Wiedergabe zu starten.

6. Radio

6.1. Hören von Radiosender

1. Schieben Sie den Funktionsschalter auf die Position RADIO.
2. Wählen Sie zwischen AM, FM und FM Stereo.
3. Drehen Sie den Tuning Knopf nach oben und unten, um den gewünschten Radiosender anzuhören.

Für einen besseren Empfang richten Sie die Antenne aus oder stellen Sie das Gerät an einen anderen Ort.

7. Externe Komponenten

7.1. Ohr- oder Kopfhörer anschließen

1. Stecken Sie die Ohr- oder Kopfhörer an.

Die Lautsprecher verstummen und der Ton wird auf den Ohr- oder Kopfhörern wiedergegeben.

⚠ Hören Sie nicht über einen längeren Zeitraum mit den Ohr- oder Kopfhörern, um eine Beeinträchtigung des Gehörs zu vermeiden.
Ein erhöhter Schalldruck aus Ohr- oder Kopfhörern kann zum Gehörverlust führen.

7.2. USB 2.0

Zur Erweiterung Ihres Gerätes können Sie einen MP3-Player oder USB-Stick anschließen.

⚠️ Wenn Sie die Quelle „USB“ wählen, trennen Sie diese Verbindung nicht.

1. Stecken Sie den MP3-Player oder USB-Stick an.

2. Schieben Sie den Funktionsschalter auf die Position MP3/CD.

3. Drücken Sie STOP/SD oder PLAY/PAUSE/USB bis am Display „USB“ erscheint.

4. Drücken Sie PLAY/PAUSE/USB um die Wiedergabe zu starten.

Trennen Sie die Verbindung erst, wenn Sie STOP gedrückt haben und mit der Funktionstaste einen anderen Modus gewählt haben. Somit vermeiden Sie Schäden am Gerät.

7.3. SD- und MMC-Kartenleser

Zur Erweiterung Ihres Gerätes können Sie eine SD- oder MMC-Speicherkarte in den Kartenleser einführen.

Wenn Sie die Quelle „SD“ wählen, trennen Sie diese Verbindung nicht.

1. Führen Sie die SD- oder MMC-Karte in den Kartenleser ein.
2. Schieben Sie den Funktionsschalter auf die Position MP3/CD.
3. Drücken Sie STOP/SD bis am Display „SD“ erscheint.
4. Drücken Sie PLAY um die Wiedergabe zu starten.

Trennen Sie die Verbindung erst, wenn Sie STOP gedrückt haben und mit der Funktionstaste einen anderen Modus gewählt haben. Somit vermeiden Sie Schäden am Gerät.

8. Fehlersuchtabelle

Treten beim Gebrauch des Gerätes Probleme auf, welche hier nicht genannt sind, fragen Sie bei der Servicehotline nach oder nutzen Sie das Kontaktformular auf der Homepage.

Fehler Lösung
„No disc“	Legen Sie eine CD ein.Legen Sie eine finalisierte CD-RW oder CD-R ein.Prüfen Sie ob die CD mit der bedruckten Seite nach oben liegt.Versuchen Sie eine andere CD bzw. reinigen Sie die CD.
Schlechter Radioempfang	Vergrößern Sie den Abstand zu Fernsehgerät oder DVD-Player.Richten Sie die Antenne aus.
System reagiert auf keinen Tastendruck	Ziehen Sie den Netzstecker und warten Sie ein paar Sekunden, danach stecken Sie den Stecker wieder in die Steckdose.
Kein Ton	Drehen Sie die Lautstärke auf.Stecken Sie die Kopfhörer aus.
CD funktioniert nicht	Überprüfen Sie ob Kratzer auf der CD sind.Überprüfen Sie ob die CD richtig eingelegt ist.
USB-Stick / SD Karte funktioniert nicht	Verwenden Sie einen anderen USB Stick oder SD Karte um die Funktion zu überprüfen.

9. Garantie

Die Garantie beträgt 24 Monate ab Kaufdatum.

Bitte heben Sie zum Nachweis den Kaufbeleg auf!

Die Garantie umfasst die Nachbesserung oder Neulieferung eines Gerätes, wenn ein Fertigungs- oder Materialfehler vorliegt.

Von der Garantie ausgenommen sind Schäden oder Störungen, die

durch unsachgemäßen Gebrauch
natürlichen Verschleiß
Eingriff von Dritten

zurückgeführt werden kann.

Nicht in der Garantieleistung inkludiert

Displaybrüche

Sturzschäden

Durch eine Garantiereparatur tritt keine Verlängerung der Garantiezeit ein.

9.1. Vorgehensweise bei Garantiefall

Sollte es zu Störungen oder Problemen kommen, nehmen Sie bitte Kontakt auf mit:

Ihrem Händler
Servicehotline

• Österreich: [phone] – Null muss mit gewählt werden!
• Deutschland: [phone] 621
  ○ Schweiz: [phone]

Kontaktformular – www.cmx-electronics.com

9.2. Garantie ist abgelaufen

Wenn die Garantie des Gerätes abgelaufen ist, wenden Sie sich per Telefon oder Kontaktformular an uns. Wir helfen Ihnen gerne weiter!

Bitte teilen Sie uns folgendes mit:

Gerätetype
Kaufdatum
Fehler

9.3. Einsendung des Gerätes

Im Fall, dass Sie das Gerät zu uns einschicken, bitte folgendes beachten, da sonst keine schnelle Erledigung gewährleistet werden kann:

Gerät und Zubehör einsenden
portofrei an Servicecenter einsenden
Kaufbeleg beilegen
ausgefüllte Garantiekarte beilegen
Fehlerbeschreibung

Beispiel für Fehlerbeschreibung

Falsch Richtig

Gerät ist defekt Gerät reagiert auf keinen Tastendruck

Gerät funktioniert nicht Gerät lässt sich nicht einschalten

Absentenderinformation: Name, Adresse, PLZ, Ort und Telefonnummer und Email-Adresse

10. Lieferumfang

Sollte eines der unten angeführten Teile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Fachhändler.

Hier werden Symbolfotos dargestellt!

11. Technische Daten

CD-Player
Formate Audio-CD / Audio-CD-R / Audio-CD-RW MP3-CD / MP3-CD-R / MP3-CD-RW
Radio
Frequenzbänder AM / FM / FM Stereo
Frequenzen AM 520 – 1620 kHzFM 87,5 – 108 MHz
Anschlüsse
Eingänge USB 2.0 – 1.1 kompatibel
Ausgänge 3,5 mm Kopfhörer
Kartenleser SD-KartenMMC-Karten
Lautsprecher
Leistung	maximal 80 Watt PMPO
Allgemeine
Stromverbrauch	13,2 Watt
Netzspannung	AC 230 V ~ 50 Hz
Abmessungen	325 x 165 x 200 mm
