DT 311 I - Dunstabzugshaube BEKO - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Modell	DT 311 I
Marke	Beko
Einbauart	Unterbauschrank
Breite	60 cm
Tiefe	50 cm
Höhe	15 cm
Gewicht	ca. 6 kg
Spannung	230 V
Frequenz	50 Hz
Anschlussleistung	ca. 100 W
Betriebsarten	Abluft- oder Umluftbetrieb
Gebläsestufen	3 Stufen
Beleuchtung	1 x LED (ca. 2 W)
Filterart	Fettfilter (Aluminium) und Aktivkohlefilter (optional)
Fettfilter spülmaschinengeeignet	Ja
Aktivkohlefilter wechselbar	Ja
Steuerung	Schalter
Geräuschpegel (max.)	ca. 65 dB(A)
Energieeffizienzklasse	D
Jährlicher Energieverbrauch	ca. 50 kWh
Luftförderung (max.)	ca. 300 m³/h
Sicherheit	Sicherheitsschalter
Zubehör enthalten	Aktivkohlefilter, Montagematerial
Garantie	2 Jahre

Häufig gestellte Fragen - DT 311 I BEKO

Wie installiere ich die Dunstabzugshaube Beko DT 311 I?

Die Installation erfolgt gemäß der beiliegenden Anleitung. Achten Sie auf einen festen Sitz und korrekten Anschluss an das Stromnetz. Bei Abluftbetrieb muss der Abluftschlauch nach außen geführt werden.

Kann ich die Dunstabzugshaube im Umluftbetrieb verwenden?

Ja, die DT 311 I unterstützt sowohl Abluft- als auch Umluftbetrieb. Für den Umluftbetrieb muss ein Aktivkohlefilter eingesetzt werden.

Wie wechsel ich den Aktivkohlefilter?

Entfernen Sie den Fettfilter, entnehmen Sie den gebrauchten Aktivkohlefilter und setzen Sie einen neuen ein. Der Filter sollte alle 3-6 Monate gewechselt werden.

Wie reinige ich den Fettfilter?

Der Fettfilter aus Aluminium ist spülmaschinengeeignet. Reinigen Sie ihn regelmäßig (ca. alle 2 Monate) bei niedrigen Temperaturen.

Was bedeuten die verschiedenen Gebläsestufen?

Die 3 Stufen ermöglichen eine Anpassung der Absaugleistung. Stufe 1 für leises Kochen, Stufe 2 für normales Kochen und Stufe 3 für intensive Dünste.

Wie tausche ich die LED-Beleuchtung aus?

Die LED-Beleuchtung ist fest verbaut und muss durch einen Fachmann ersetzt werden. Wenden Sie sich an den Kundendienst.

Warum funktioniert die Dunstabzugshaube nicht?

Überprüfen Sie die Stromversorgung und die Sicherung. Stellen Sie sicher, dass der Netzstecker eingesteckt ist. Falls das Problem weiterhin besteht, kontaktieren Sie den Kundenservice.

Wie laut ist die Dunstabzugshaube?

Der Geräuschpegel beträgt maximal ca. 65 dB(A), was etwa der Lautstärke einer normalen Unterhaltung entspricht.

Kann ich die Dunstabzugshaube ohne Aktivkohlefilter betreiben?

Im Abluftbetrieb ist kein Aktivkohlefilter nötig. Im Umluftbetrieb muss zwingend ein Aktivkohlefilter eingesetzt werden, um Gerüche zu neutralisieren.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung kann als PDF auf der Website des Herstellers oder bei notice-facile.com heruntergeladen werden.

BEDIENUNGSANLEITUNG DT 311 I BEKO

Bedienungsanleitung INHALTSVERZEICHNIS

EMPFEHLUNGEN UND HINWEISE....3

CHARAKTERISTIKEN....4

MONTAGE....5

BEDIENUNG....7

WARTUNG......8

EMPFEHLUNGEN UND HINWEISE

MONTAGE

- Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.

- Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen.

- Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.

- Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.

- Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.

• Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.

- Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen. - Unsachgemäßer Einsatz der Haube ist zu unterlassen. - Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen. • Die Intensität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt. - Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden. - Die Dunstabzugshaube darf von Kindern oder Personen, die hinsichtlich der Bedienung nicht unterwiesen wurden, keinesfalls verwendet werden.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden.
• Zur Reinigung der Haubenflächen empfehlen wir ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Pos. St. Produktkomponenten 1 1 Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filter

8

1

Luftleitgitter

Luftaustritt

20 1 Abdeckprofil Pos. St. Montagekomponenten

12a 4 Schrauben 4,2 x 44,4 12e 2 Schrauben 2,9 x 9,5

St.	Dokumentation
1	Bedienungsanleitung

Bohren der Trägerplatte und Montage der Dunstabzugshaube MONTAGE MIT SCHRAUBEN

• Die Hauben-Trägerplatte muss 135 mm oberhalb der Oberschrank-Unterfläche positioniert werden. - Mit Hilfe des beiliegenden Bohrplanes Löcher ø 4,5 mm in die Trägerplatte bohren. - Mit Hilfe des beiliegenden Bohrplanes ein Loch ø 125 mm in die Trägerplatte bohren. - Mit 4 der mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

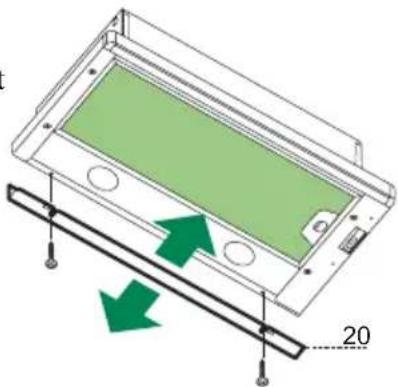

ABDECKPROFIL

- Der Bereich zwischen Haubenkante und Rückwand kann mit Hilfe des mitgelieferten Abdeckprofils 20 und der für diesen Zweck vorgesehenen Schrauben geschlossen werden.

ANSCHLUSS IN ABLUFTVERSION

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (ø 120 mm) an die Außenrohrleitung angeschlossen werden.

- Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.

- Eventuell vorhandene Aktivkohlefilter entnehmen.

ANSCHLUSS IN UMLUFTVERSION

- In das eventuell über der Haube vorhandene Bord ein Loch ø 125 mm bohren.

- Den Flansch beim Luftaustritt am Bord oberhalb der Haube mittels Rohr oder Schlauch ø 120 mm anschließen.

- Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.

- Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrauben 12e (2,9 x 9,5) beim Austritt der rückzuführenden Luft fixieren.

- Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

ELEKTROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.
• Nach Montage der Haube muss beim ersten Mal der Auszug energisch geöffnet werden, bis bei Erreichen des Endanschlages ein Klicken zu hören ist.

Bedienfeld

L Beleucht. Schaltet die Beleuchtung ein und aus.

M Motor Schaltet den Gebläsemotor ein und aus.

V Geschw. bestimmt die Gebläsegeschwindigkeit und steuert folgende Geschwindigkeitsstufen:

1. geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.
2. mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.
3. höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere Zeit hin.

L Beleuchtung. Schaltet die Beleuchtung ein und aus.

M Motor. Schaltet den Gebläsemotor ein und aus.

V Geschwindigkeit. Bestimmt die Gebläsegeschwindigkeit und steuert folgende Geschwindigkeitsstufen:

1. geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.
2. mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.

Fettfilter

REINIGUNG DER METALLFETTFILTER

• Die Filter können im Geschirrspüler gereinigt werden und müssen nach spätestens zwei Monaten Betriebszeit oder, bei besonders intensiver Nutzung, häufiger gereinigt werden.

- Den Wrasenleitschirm herausziehen.

• Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmen.

- Die Filter im Geschirrspüler bei stärkstem Reinigungsprogramm und höchster Temperatur, mindestens 65°C, reinigen und vor dem Wiedereinsetzen trocknen lassen, dabei nicht knicken. (Eine eventuelle Verfärbung der Filteroberfläche, zu der es im Laufe der Zeit kommen kann, beeinträchtigt die Funktion des Filters keinesfalls.)

• Die Filter wieder einsetzen, dabei darauf achten, dass die Verriegelung sichtbar ist.

- Den Wrasenleitschirm wieder einschieben.

Aktivkohlefilter (Umluftbetrieb)

FILTERWECHSEL

• Die Filter lassen sich nicht reinigen oder regenerieren und müssen spätestens nach vier Monaten Betriebszeit oder, bei besonders intensiver Nutzung, häufiger ersetzt werden.

• Den Wrasenleitschirm herausziehen.

• Die Fettfilter entnehmen

• Die entsprechenden Haken lösen und den gesättigten Aktivkohlefilter entnehmen.

• Die Fettfilter wieder einsetzen.

- Den Wrasenleitschirm wieder einschieben.

• Die Metallfettfilter entfernen. • Die Lampen ausschrauben und durch gleichwertige ersetzen. • Die Metallfettfilter wieder montieren.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
