Produkttyp	Kompaktkamera
Marke	AgfaPhoto
Modell	Sensor 505-X
Filmformat	35 mm (Kleinbild)
Objektiv	Agfa Color-Apotar 38 mm f/2.8
Verschluss	Zentralverschluss, 1/125 s – 1 s
Belichtungsmessung	CdS-Zellen, automatisch
Blitz	Eingebauter Blitz, Leitzahl 10 (ISO 100/m)
Fokussierung	Autofokus (Passiv)
Stromversorgung	2× AA-Batterien (Alkaline oder NiMH)
Abmessungen (B×H×T)	ca. 120 × 70 × 45 mm
Gewicht (ohne Batterien)	ca. 200 g
Filmtransport	Motorisch (Rückwicklung manuell)
Sucher	Optischer Durchsichtsucher mit Leuchtrahmen
Selbstauslöser	Ja, ca. 10 s Verzögerung
Datumseinbelichtung	Optional (über Datumsobjektiv)
Pflege & Reinigung	Gehäuse mit weichem Tuch reinigen; Objektiv mit Pinsel und Blasebalg
Sicherheit	Batterien entnehmen bei längerer Nichtbenutzung; Blitz nicht in Augen richten
Ersatzteile & Reparierbarkeit	Ersatzteile über Fachhandel; Reparatur nur durch autorisierte Werkstätten
Besonderheiten	Einfache Handhabung, automatische Belichtung, kompakt und leicht

Häufig gestellte Fragen - Sensor 505-X AGFAPHOTO

Wie lege ich den Film in die AgfaPhoto Sensor 505-X ein?

Öffnen Sie die Rückwand durch Ziehen des Entriegelungsknopfs. Legen Sie die Filmpatrone in die linke Kammer ein, ziehen Sie die Filmspitze bis zur Markierung und schließen Sie die Rückwand. Der Filmtransport erfolgt automatisch.

Welche Batterien benötigt die Kamera?

Die Kamera verwendet zwei AA-Batterien (Alkaline oder NiMH-Akkus). Öffnen Sie das Batteriefach an der Unterseite und setzen Sie die Batterien gemäß Polaritätsangaben ein.

Wie schalte ich den Blitz ein oder aus?

Der Blitz wird automatisch bei schlechten Lichtverhältnissen aktiviert. Sie können ihn auch manuell ausschalten, indem Sie die Blitztaste (Blitzsymbol mit durchgestrichenem Pfeil) drücken, bis das Symbol im Sucher erlischt.

Was bedeutet das rote Leuchten im Sucher?

Das rote Leuchten zeigt an, dass der Autofokus aktiv ist oder dass der Blitz bereit ist (grünes Leuchten = Fokus bestätigt, rotes = Blitz lädt). Bei dauerhaftem Rot kann eine Batterie schwach sein.

Wie stelle ich den Selbstauslöser ein?

Drücken Sie die Selbstauslöser-Taste (meist mit einem Uhrensymbol). Nach dem Auslösen des Verschlusses ertönt ein Piepton und nach ca. 10 Sekunden wird das Foto gemacht.

Kann ich die Belichtung manuell einstellen?

Nein, die Sensor 505-X ist eine reine Programmautomatik. Die Belichtung (Blende und Verschlusszeit) wird automatisch gesteuert. Sie können jedoch den Blitz ein- oder ausschalten.

Wie reinige ich das Objektiv richtig?

Verwenden Sie einen weichen Pinsel, um groben Staub zu entfernen. Bei hartnäckigen Flecken ein Mikrofasertuch mit etwas Reinigungsflüssigkeit (kein Glasreiniger) benutzen. Reiben Sie vorsichtig von innen nach außen.

Warum wird der Film nicht automatisch zurückgespult?

Die Kamera spult den Film nicht automatisch zurück. Drücken Sie nach dem letzten Bild den Rückspulknopf an der Unterseite und drehen Sie den Rückspulhebel (an der linken Seite) im Uhrzeigersinn, bis der Film vollständig eingezogen ist.

Was tun, wenn die Kamera nicht reagiert?

Prüfen Sie zuerst die Batterien. Wechseln Sie diese bei Bedarf aus. Stellen Sie sicher, dass der Film richtig eingelegt ist und die Rückwand geschlossen. Ein blockierter Film kann die Kamera ebenfalls lahmlegen.

Wo finde ich Ersatzteile für die AgfaPhoto Sensor 505-X?

Ersatzteile sind über Fachhändler für Analogkameras oder Online-Plattformen erhältlich. Wenden Sie sich an zertifizierte Reparaturdienste, da die Kamera empfindliche Optik und Elektronik besitzt.

BEDIENUNGSANLEITUNG Sensor 505-X AGFAPHOTO

Vielen Dank, dass Sie sich für diese AgfaPhoto Digitalkamera entschieden haben! Bitte lesen Sie diese Bedienungsanleitung zum sachgemäßen Gebrauch sorgfältig und vollständig durch. Verwahren Sie die Anleitung an einem sicheren Ort, damit Sie sie auch in Zukunft zu Nachschlagezwecken einsehen können.

Bitte beachten Sie: Diese Anleitung ist für folgende Kameramodelle gültig:

AgfaPhoto sensor 500-X, AgfaPhoto sensor 505-X und AgfaPhoto sensor 510-X.

Vorsichtsmaßnahmen

Lesen und beachten Sie alle folgenden Sicherheitshinweise, bevor Sie die Kamera in Betrieb nehmen. Prüfen Sie stets, ob die Kamera ordnungsgemäß funktioniert.

• Visieren Sie nicht die Sonne oder andere intensive Lichtquellen an. Anderenfalls können Sie Ihre Augen schädigen.
• Versuchen Sie nicht, das Kameragehäuse zu öffnen oder die Kamera umzubauen. Im Inneren befinden sich Bauteile unter Hochspannung. Sie setzen sich der Gefahr von Stromschlägen aus. Wartung und Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
• Lösen Sie das Blitzlicht niemals in der Nähe der Augen von Personen oder Tieren aus. Dies gilt insbesondere für Kinder. Das Blitzlicht stellt eine Gefahr für das Augenlicht dar. Halten Sie einen Mindestabstand von einem Meter ein, wenn Sie das Blitzlicht verwenden.
• Halten Sie die Kamera von Wasser und anderen Flüssigkeiten fern. Bedienen Sie die Kamera nicht mit nassen Händen. Benutzen Sie die Kamera nicht bei Regen oder Schnee. Bei Feuchtigkeit besteht die Gefahr von Stromschlägen.
• Halten Sie die Kamera und das Zubehör außerhalb der Reichweite von Kindern und Tieren, um Unfälle oder Kameraschäden zu vermeiden.
• Schalten Sie die Kamera umgehend aus, wenn Sie feststellen, dass sie Rauch oder fremde Gerüche absondert. Lassen Sie die Kamera nur vom nächstgelegenen Kundendienstcenter reparieren. Versuchen Sie niemals, die Kamera eigenhändig zu reparieren.
• Benutzen Sie nur das vom Hersteller angegebene Zubehör. Betreiben Sie dieses Gerät nur mit der angegebenen Stromversorgung, um Überhitzung, Gehäuseverformungen, Feuer, Stromschläge oder andere Gefahren zu vermeiden.

Haftungsausschluss

Über das Produkthaftungsgesetz hinaus übernehmen wir keine Verantwortung für Schäden, die dem Benutzer oder Dritten durch die unsachgemäße Handhabung des Produktes oder eines seiner Zubehörteile, oder durch seinen Betriebsausfall sowie durch seinen Gebrauch entstehen. Der Hersteller behält sich das Recht vor, Änderungen am Produkt oder dem mitgelieferten sowie optionalen Zubehör ohne vorherige Ankündigung vorzunehmen.

Achtung! Öffnen Sie niemals die Kamera, und versuchen Sie nicht, Bauteile von ihr zu entfernen. Anderenfalls verlieren Sie jeglichen Garantieanspruch.

Batterien und Akkus handhaben

Um eine längere Betriebsdauer der Kamera zu erhalten und die Lebensdauer der Batterien bzw. Akkus zu verlängern, empfehlen wir Alkali- oder wiederaufladbare NiMH-Batterien der Normgröße AAA.

Funktionsdauer bei Batteriebetrieb verlängern

Folgende Funktionen verbrauchen viel Strom und sollten deshalb nur verwendet werden, wenn unbedingt nötig:

• häufiger Einsatz des Blitzlichts
  • Bildbearbeitung am Kameradisplay

Die Batterieleistung kann durch Schmutz beeinträchtigt werden. Reinigen Sie die Kontakte, bevor Sie die Batterien in die Kamera einlegen. Die Leistung der Batterien verringert sich unter 5 °C. Wenn Sie die Kamera bei tiefen Temperaturen gebrauchen möchten, halten Sie Ersatzbatterien zur Hand, und sorgen Sie dafür, dass diese nicht zu kalt werden. Hinweis: entsorgen Sie Batterien, die bei kaltem Wetter leer zu sein scheinen, nicht; bei normaler Raumtemperatur können sie durchaus noch ausreichend Leistung abgeben.

Inhalt

VORSICHTSMAßNAHMEN I

HAFTUNGSAUSSCHLUSS II

BATTERIEN UND AKKUS HANDHABEN II

FUNKTIONSDAUER BEI BATTERIEBETRIEB

VERLÄNGERN II

INHALT III

EINFÜHRUNG 1

HANDHABUNG DIESES HANDBUCHS 1

LIEFERUMFANG 2

ELEMENTE DER KAMERA 3

TRAGEGURT ANBRINGEN 5

BATTERIEN EINLEGEN 5

ANZEIGE NIEDRIGE AKKULADUNG 6

SPEICHERKARTE EINLEGEN 6

INFORMATIONEN ZUM KAMERASPEICHER 7

EIN-/AUSSCHALTEN 7

STROMSPARFUNKTION 7

ANZEIGESPRACHE SOWIE DATUM & UHRZEIT

EINSTELLEN 8

ANZEIGESPRACHE EINSTELLEN 8

DATUM & ZEIT EINSTELLEN 9

LCD-MONITOR VERWENDEN 9

AUFNAHMEMODUS 10

VIDEOMODUS 11

WIEDERGABEMODUS 12

BEDIENUNG 13

BETRIEBSART UMSCHALTEN 13

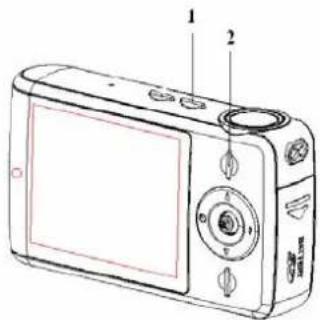

ZWISCHEN AUFNAHME UND WIEDERGABE

UMSCHALTEN 13

AUFNAHMEMODUS AUSWÄHLEN 13

MENÜSTRUKTUR IM AUFNAHMEMODUS 14

ELEMENTE DES AUFNAHMEMENÜS 15

ELEMENTE DES VIDEOMENÜS 15

EINRICHTUNGSMENÜ 16

GRUNDFUNKTIONEN ZUR AUFNAHME 18

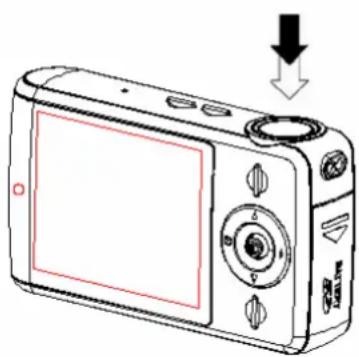

FOTOS AUFNEHMEN 18

BILDAUFLÖSUNG & -QUALITÄT EINSTELLEN

18

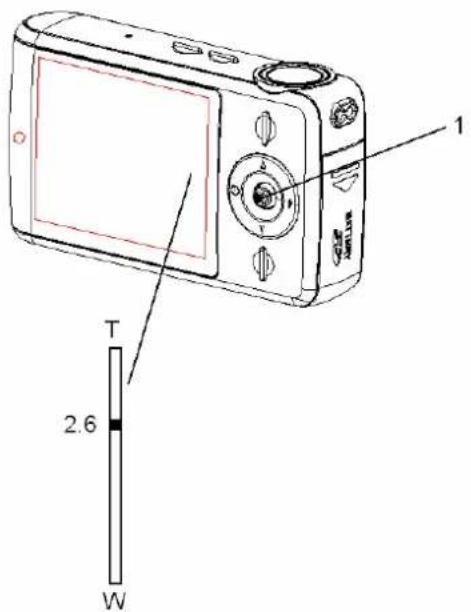

ZOOM-FUNKTION VERWENDEN 20

BLITZLICHT VERWENDEN 21

SELBSTAUSLÖSER VERWENDEN 22

FOTOSERIEN AUFNEHMEN 23

VIDEOCLIPS AUFNEHMEN 23

VIDEOGRÖBE EINSTELLEN 24

AUDIOCLIPS AUFNEHMEN 24

SONSTIGE AUFNAHMEFUNKTIONEN 25

WEIßABGLEICH EINSTELLEN 25

FARBEFFEKT EINSTELLEN 25

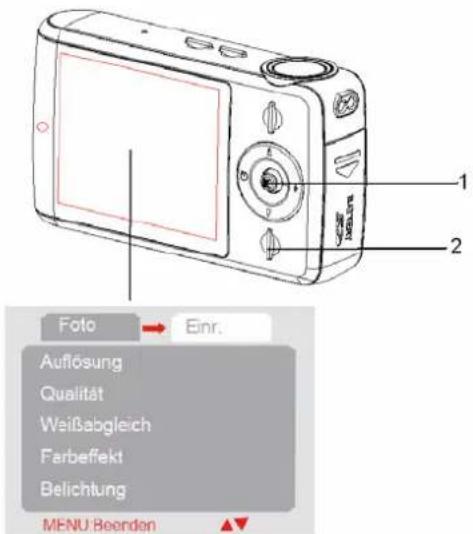

BELICHTUNG EINSTELLEN 26

DATUMSAUFDRUCK EINSTELLEN 26

WIEDERGABE 27

FOTOS WIEDERGEBEN 27

VIDEOCLIPS ABSPIELEN 27

MENÜSTRUKTUR IM WIEDERGABEMODUS 28

MENÜSTRUKTUR IM WIEDERGABEMODUS 28

MINIATURBILDANSICHT 29

DIAVORFÜHRUNG ABSPIELEN 30

DATEIEN LÖSCHEN 30

EINZELNE DATEI LÖSCHEN 30

ALLE DATEIEN LÖSCHEN 31

SD-KARTE ODER INTERNEN SPEICHER

FORMATIEREN 31

DATEIEN SCHÜTZEN 32

STARTBILD WÄHLEN 33

LOGO FESTLEGEN 33

BILDER BEARBEITEN 34

BILDER DREHEN 34

FOTOS DRUCKEN 35

KABELVERBINDUNGEN HERSTELLEN 36

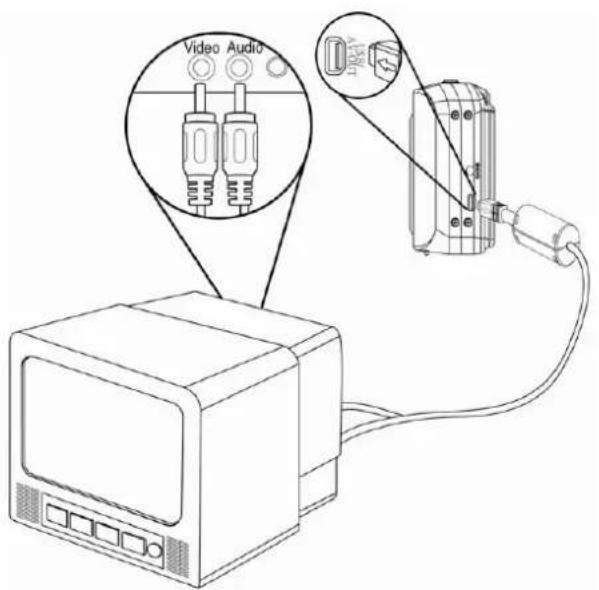

KAMERA AN EINEN FERNSEHER

ANSCHLIEßen 36

KAMERA AN EINEN COMPUTER

ANSCHLIEßen 37

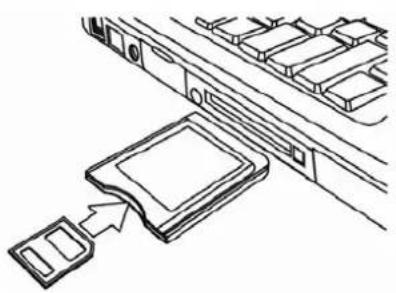

KARTENLESER VERWENDEN (NICHT IM

LIEFERUMFANG ENTHALTEN) 37

KAMERA ÜBER DAS USB-KABEL AN EINEN

COMPUTER ANSCHLIEßen 37

SYSTEMVORAUSSETZUNGEN 38

ANHANG 39

ORDNER- UND DATEINAMEN 39

ORDNERSTRUKTUR 39

DATEINAMEN 39

PROBLEMLÖSUNG 40

TECHNISCHE SPEZIFIKATIONEN 41

KUNDEN-SERVICE 43

ENTSORGUNG VON ELEKTROGERÄTEN

DURCH BENUTZER IN PRIVATEN

HAUSHALTEN IN DER EU 44

FCC-KONFORMITÄT UND HINWEISE 44

Einführung

Handhabung dieses Handbuchs

Einführung

Dieser Abschnitt enthält Informationen, die Sie kennen sollten, bevor Sie Ihre Kamera gebrauchen.

Bedienung

Dieser Abschnitt erläutert alle Aufnahmefunktionen Ihrer Kamera.

Grundfunktionen zur Aufnahme

Dieser Abschnitt erklärt, wie Sie Fotos, Filme und Ton aufzeichnen.

Sonstige Aufnahmefunktionen

Dieser Abschnitt erläutert die gewöhnliche Vorgehensweise zur Fotografie.

Wiedergabe

Diese Abschnitt erklärt, wie Sie Fotos, Filme und Ton wiedergeben, löschen und bearbeiten können.

Kabelverbindungen herstellen

In diesem Abschnitt erfahren Sie, wie Sie Ihre Kamera mit einem Computer oder einem Fernsehgerät verbinden.

Anhang

Dieser Abschnitt enthält Hinweise zum Lösen der wichtigsten Probleme sowie die technischen Daten der Kamera.

Nachfolgend wird die Bedeutung der in dieser Bedienungsanleitung verwendeten Symbole erklärt:

	Kennzeichnet Hinweise, die Sie lesen sollten, bevor Sie diese Funktionen verwenden.
.	Kennzeichnet hilfreiche Informationen zum Gebrauch dieser Kamera.
	Kennzeichnet einen Seitenverweis.

Lieferumfang

1. Blitzlicht
2. Selbstauslöseranzeige
3. Objektiv

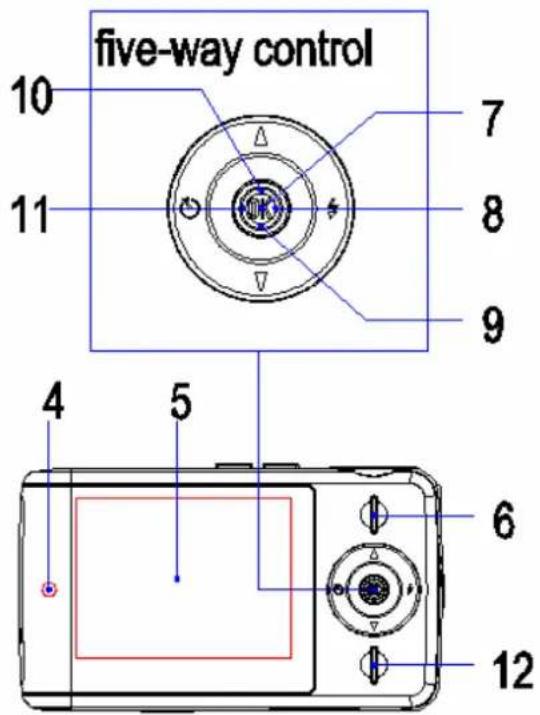

five-way control 10 7 11 8 9 4 5 6 12

1. Betriebsanzeige
2. LCD-Display
3. Wiedergabetaste

Navigationstaste

1. Senkrecht (OK)
2. Nach rechts ▶
3. Abwärts ▼
4. Aufwärts ▲
5. Nach links
6. MENU-Taste

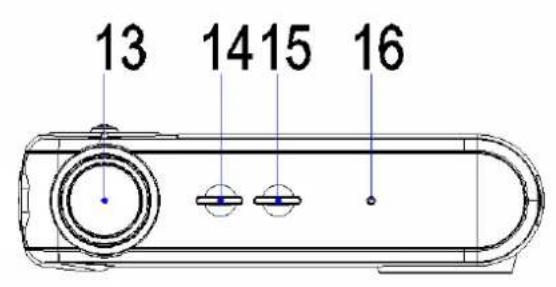

13 1415 16

1. Auslöser
2. Modus-Taste
3. Ein-/Ausschalter
4. Mikrofon

17 18

19

1. Öse für Tragegurt
2. Abdeckung für Batteriefach
3. USB-Anschluss

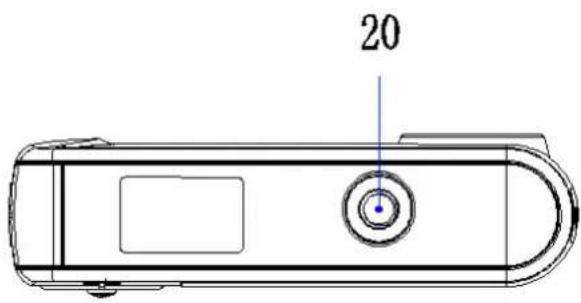

20

1. Stativgewinde

Tragegurt anbringen

Befestigen Sie den Tragegurt wie in der folgenden Abbildung dargestellt.

- Schwingen Sie die Kamera nicht hin und her, wenn Sie sie am Trageriemen halten.

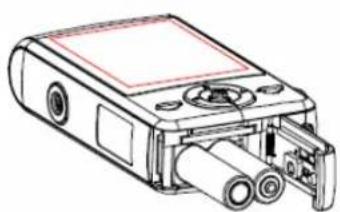

Batterien einlegen

Die Kamera kann über zwei handelsübliche AAA-Alkalibatterien oder wiederaufladbare NiMH-Akkus mit Strom versorgt werden.

1

Öffnen Sie die Abdeckung des Batteriefachs.

Schieben Sie die Abdeckung des Batteriefachs in Pfeilrichtung.

Legen Sie die Batterien ein.

Legen Sie zwei Batterien der Größe AAA unter Beachtung der richtigen Polarität + und – in das Batteriefach ein (siehe das im Fach eingravierte Polaritätsdiagramm).

Schließen Sie das Batteriefach.

Anzeige niedrige Akkuladung

Das Symbol für niedrige Akkuladung erscheint in der LCD-Anzeige, wenn die Batterien fast leer sind. Wechseln Sie die Batterien, sobald diese Anzeige erscheint.

Achtung

• Es besteht Explosionsgefahr, wenn Sie die Batterien durch einen ungeeigneten Typ ersetzen. Entsorgen Sie Altbatterien gemäß der Vorschriften.
• Schalten Sie die Kamera stets aus, bevor Sie Batterien einlegen oder entnehmen.
• Verwenden Sie nur Alkali oder NiMH-Batterien. Andere Batterietypen werden nicht empfohlen.
• Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie keine neuen und entladene Batterien zusammen.
• Entnehmen Sie die Batterien, wenn Sie die Kamera über einen längeren Zeitraum nicht benutzen.
• Das Kameragehäuse kann bei Dauerbetrieb warm werden. Dies ist normal.

Speicherkarte einlegen

Diese Kamera unterstützt Sie SD-Karten. Der Steckplatz für die Speicherkarte befindet sich neben dem Batteriefach.

1

Öffnen Sie die Abdeckung des Batteriefachs.

Schieben Sie die Abdeckung des Batteriefachs in Pfeilrichtung.

2

Legen Sie die Karte ein.

Legen Sie die Karte mit dem Etikett nach oben und dem Pfeil auf das Fach gerichtet ein.

- Um die Karte zu entnehmen, drücken Sie vorsichtig auf die Ecke der Karte. Entnehmen Sie die Karte, und schließen Sie das Batteriefach.

3

Schließen Sie das Batteriefach.

Achtung

• Schalten Sie die Kamera aus, bevor Sie eine Karte einlegen oder entnehmen.
  Anderenfalls können die Karte oder hierauf befindliche Daten beschädigt werden.
• Berühren Sie nicht die Kontakte auf der Kartenrückseite.

Informationen zum Kameraspeicher

Die Kamera verfügt über einen internen Speicher. Wenn keine Speicherkarte eingelegt ist, werden alle aufgenommenen Bilder und Videos im internen Speicher abgelegt. Ist eine Speicherkarte eingelegt, werden alle Bilder und Videos auf der Speicherkarte gespeichert.

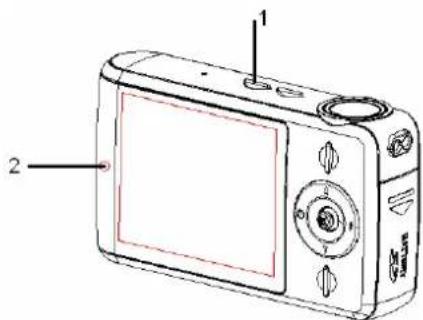

Ein-/Ausschalten

1

Drücken Sie die Taste Ein/ Aus (1), um die Kamera im Aufnahmemodus einzuschalten. Das Gerät schaltet sich ein, und die LED (2) blinkt rot.

Drücken Sie erneut die Taste Ein/ Aus (1), um die Kamera auszuschalten. Das Gerät schaltet sich aus, und die LED erlischt.

Tipps

• Stellen Sie die Funktionen [Logo anzeigen] und [Signalton] ein, um die Kamera ohne Startbild und Tastenton einzuschalten.
• Schalten Sie zwischen dem Aufnahme- und dem Wiedergabemodus um ( Seite 13)

Stromsparfunktion

Um die Batterien zu schonen, schaltet sich der LCD-Monitor automatisch nach 30 Sekunden (Voreinstellung) aus, wenn Sie die Kamera nicht bedienen. Drücken Sie eine beliebige Taste außer der Taste Power, um den LCD-Bildschirm wieder einzuschalten. Wird bei aktivierter

Stromsparfunktion weiterhin keine Bedienung vorgenommen, so schaltet sich die Kamera nach der voreingestellten Zeit vollständig aus. Drücken Sie die Taste Power, um die Kamera wieder einzuschalten. Diese Wartezeit können Sie im Einrichtungsmenü unter [Automatisch ausschalten] programmieren.

Achtung

In folgenden Situationen wird die Stromsparfunktion nicht aktiviert:

• Während der Aufnahme von Videoclips oder Ton
• Während der Wiedergabe von Videoclips oder Tondateien
• Während der Wiedergabe einer Diavorführung

- Während die Kamera über das USB-Kabel an einen Computer oder Drucker angeschlossen ist

Anzeigesprache sowie Datum & Uhrzeit einstellen

Wenn Sie die Kamera zum ersten Mal in Betrieb nehmen, sollten Sie eine geeignete Sprache für die Bildschirmanzeige wählen sowie das Datum und die Uhrzeit einstellen.

Anzeigesprache einstellen

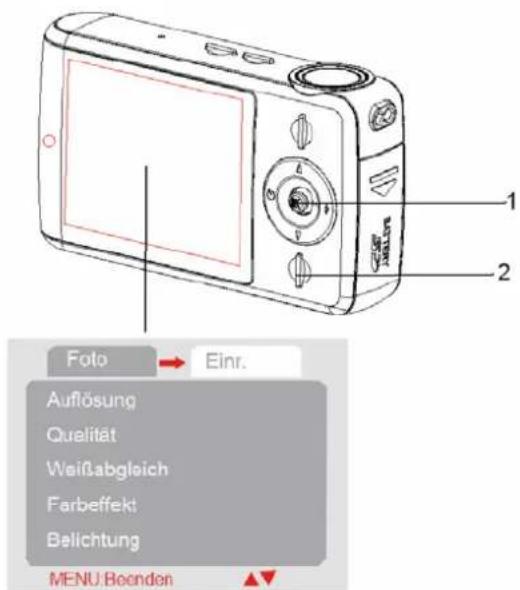

1 Schalten Sie die Kamera ein, und öffnen Sie das Menü Einrichtung (Seite 16).
2 Wählen Sie [Sprache].

Drücken Sie die Taste ▲ oder ▼um die Option [Sprache] zu wählen, und drücken Sie ▶, um das zugehörige Untermenü zu öffnen.

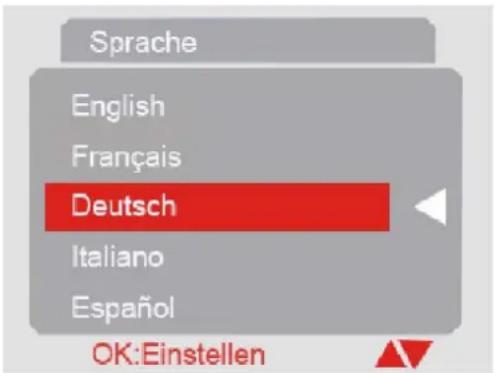

Sprache English Français Deutsch Italiano Español OK:Einstellen

3 Wählen Sie eine Sprache aus.

Drücken Sie die Taste ▲ oder ▼auf der Navigationstaste, um eine Sprache zu wählen, und drücken Sie auf die Navigationstaste, um die Einstellung zu übernehmen.

4 Drücken Sie die Taste MENU, um das Menü zu schließen.

1

Schalten Sie die Kamera ein, und öffnen Sie das Menü Einrichtung (☐ Seite 16).

2

Wählen Sie [Datum/Uhrzeit].

Drücken Sie die Taste ▲ oder ▼auf der Navigationstaste, um [Datum/Uhrzeit] zu wählen, und drücken Sie ▶ auf der Navigationstaste, um das zugehörige Untermenü einzublenden.

Datum/Uhrzeit

2007 / 03 / 15

06:16

OK: Einstellen

3

Stellen Sie Datum und Uhrzeit ein.

Drücken Sie ▲ bzw. ▼ auf der Navigationstaste, um den Wert an der Cursorposition zu bearbeiten. Drücken Sie ▶ auf der Navigationstaste, um den Cursor zwischen den verschiedenen Optionen zu bewegen.

Tipps

Halten Sie die Taste ▲ bzw. ▼ gedrückt, um die Werte fortlaufend zu ändern. Hinweise zum Datumsaufdruck (Seite 26).

4

Speichern Sie die Einstellung.

Drücken Sie die Navigationstaste, um die Einstellungen zu speichern. Drücken Sie die Taste "Menu", um das Einrichtungsmenü zu schließen.

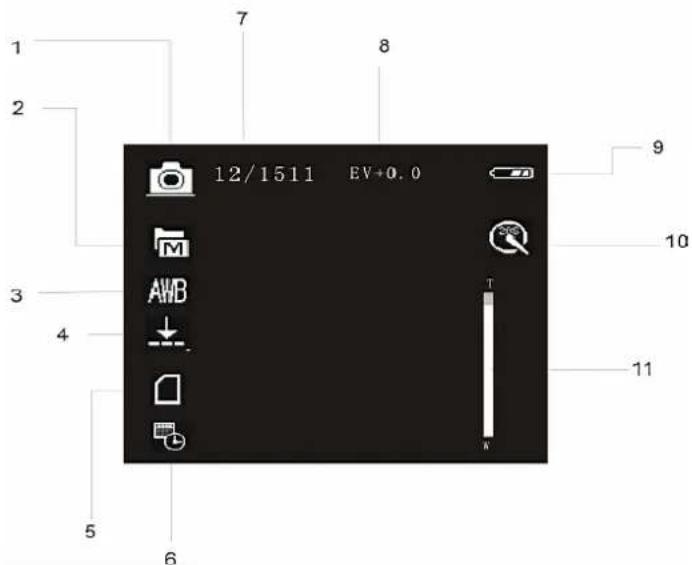

LCD-Monitor verwenden

Über den LCD-Monitor können Sie Bilder anvisieren, Einstellungen anpassen und Bilder wiedergeben. Am LCD-Monitor erscheinen während der Aufnahme bzw. Wiedergabe die folgenden Anzeigen.

1 2 3 4 5 6 7 8 9 10 11 12/1511 EV+0.0

1 Aufnahmemodus

2 Auflösungsanzeige

UL 2592 x 1944 XL 2048 x 1536 L 1600 x 1200 M 1280 x 960 S 640 x 480

3 Anzeige für Weißabgleich:

4 Qualitätsanzeige:

Bewölkt Tageslicht Leuchtstofflampe Glühlampe AWB Autom.

5 Speicherkarte eingelegt

7 Aktuelles Foto/Gesamtkapazität

9 Batterieladeanzeige:

6 Datumsaufdruck

EV-Wert (Belichtungs- kompensation) -2.0EV----2.0EV

Leer

Halb voll

Voll

10 Selbstauslöseranzeige:

20 Sekunden

10 Sekunden

11 Digitalzoomleiste

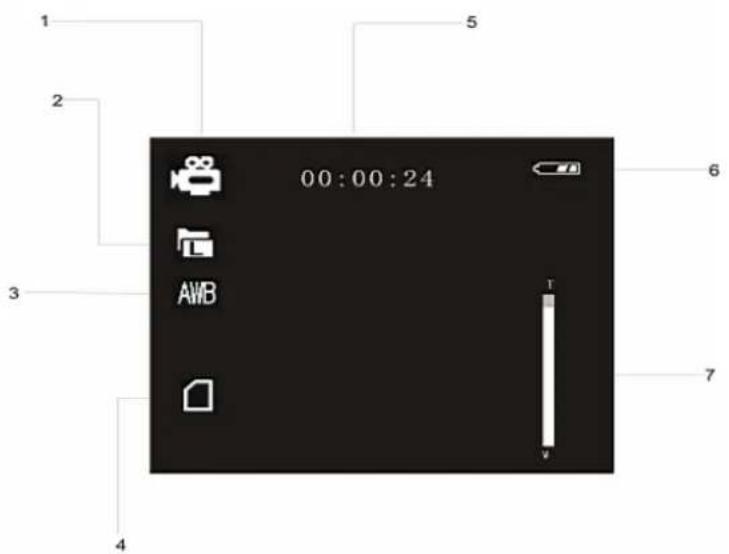

Videomodus

2 Auflösungsanzeige:

640 × 480

320 × 240

3 Anzeige für Weißabgleich:

4 Speicherkarte eingelegt

Bewölkt

Tageslicht

Leuchtstofflampe

Glühlampe

Autom.

5 Zeitpunkt der Aufnahme

6 Batterieladeanzeige:

Leer

Halb voll

Voll

7 Digitalzoomleiste

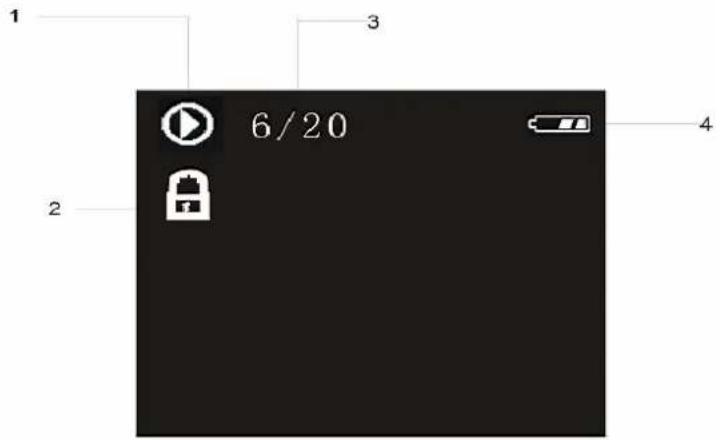

Wiedergabemodus

1 2 3 6/20 4

1 Wiedergabemodus:

Audiodatei

Videodatei

Foto

3 Aktuelle Datei/Gesamtanzahl aufgenommener Dateien

2 Schreibschutzanzeige

4 Batterieladeanzeige:

Leer

Halb voll

Voll

Bedienung

Betriebsart umschalten

Sie können Fotos und Sprachnotizen im Aufnahmemodus aufzeichnen. Der

Wiedergabemodus hingegen dient zur Wiedergabe, zum Löschen und zum Bearbeiten Ihrer Fotos am LCD-Monitor.

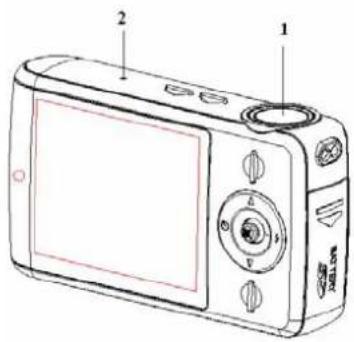

Zwischen Aufnahme und Wiedergabe umschalten

Während sich die Kamera im

Aufnahmemodus befindet, drücken Sie die

Taste Wiedergabe (2), um zum

Wiedergabemodus umzuschalten.

Während sich die Kamera im

Wiedergabemodus befindet, drücken Sie die

Taste Wiedergabe (2), um zum

Aufnahmemodus umzuschalten.

Aufnahmemodus auswählen

1 Drücken Sie die Taste Ein/ Aus, um die Kamera im Aufnahmemodus einzuschalten.

Falls sich die Kamera im Wiedergabemodus befindet, drücken Sie die Taste Wiedergabe, um zum Aufnahmemodus umzuschalten.

2 Drücken Sie die Taste Modus (1), um den Aufnahmemodus zu ändern

Mit jedem Druck der Taste Modus ändert sich der Aufnahmemodus und das dazu gehörige Symbol. Es gibt drei Aufnahmemodi: Foto-, Video- und Tonaufzeichnung.

Anzeige		Titel	Beschreibung
		Aufnahmemodus	Zum Fotografieren.
		Videomodus	Zum Aufnehmen von Videoclips.
		Audiomodus	Zum Aufnehmen von Ton.

Achtung

Die Taste Modus funktioniert nicht, wenn sich die Kamera im Wiedergabemodus befindet.

Menüstruktur im Aufnahmemodus

Verwenden Sie die Navigationstaste, um Einstellungen bei eingeblendetem Menübildschirm vorzunehmen. Für die Tonaufzeichnung gibt es kein Menü. Daher funktioniert die Menütaste nicht während der Tonaufzeichnung.

1 Aufnahmemenü

Schalten Sie die Kamera ein, und aktiveren Sie den Aufnahmemodus (Seite 13).

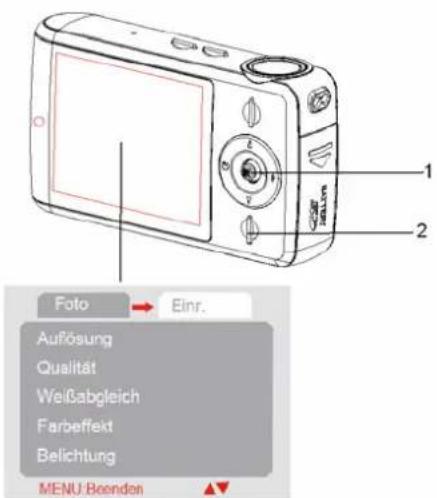

2 Öffnen Sie das Aufnahmemenü.

Drücken Sie die Taste MENU (2), um das Menü anzuzeigen.

1 2 Foto → Einr. Auflösung Qualität Weißabgleich Farbeffekt Belichtung MENU: Beenden

3 Wählen Sie eine Option aus.

Betätigen Sie die Tasten ▲ bzw. ▼(1), um eine Option auszuwählen.

4 Ändern Sie den Wert.

Drücken Sie auf der Navigationstaste (1), um das zugehörige Untermenü einzublenden. Betätigen Sie die Tasten bzw. (1), um den aktuellen Wert zu bearbeiten.

5 Drücken Sie die Navigationstaste, um die Einstellung zu übernehmen, und drücken Sie auf die Taste MENU (2), um das Menü zu beenden.

Elemente des Aufnahmemenüs

Menüelement	Verfügbare Einstellungen
Auflösung
Qualität
Weißabgleich
Farbeffekt	Farbe/Antik/Schwarzweiß
Belichtung -2.0EV----2.0EV
Datumsaufdruck	/ Deaktivieren
Selbstauslöser	Deaktivieren/10 Sek.
Fotoserie

Elemente des Videomenüs

Aktivieren Sie den Videomodus, und drücken Sie die Taste MENU, um das Menü anzuzeigen.

Menüelement	Verfügbare Einstellungen
Auflösung
Bildwiederholfrequenz	30 fps/ 15 fps
Weißabgleich
Audio	Aktivieren / Deaktivieren

Einrichtungsmenü

1 Schalten Sie die Kamera ein, und aktivieren Sie den Aufnahme- bzw. Wiedergabemodus (Seite 13)

2 Drücken Sie die Taste MENU (2), um das Aufnahme- bzw. Wiedergabemenü anzuzeigen. Die Menüanzeige ist abhängig vom eingestellten Modus (Aufnahme oder Wiedergabe).

1 2 Foto → Einr. Auflösung Qualität Weißabgleich Farbeffekt Belichtung MENU Beenden

3 Öffnen Sie das Einrichtungsmenü.

Drücken Sie ▶ auf der Navigationstaste (1), und wählen Sie [Einrichtung], um das Einrichtungsmenü anzuzeigen.

4 Wählen Sie eine Option aus.

Drücken Sie die Taste ▲ oder ▼ auf der Navigationstaste (1), um eine Menüoption zu wählen, und drücken Sie ▶ auf der Navigationstaste (1), um das zugehörige Untermenü einzublenden.

5 Ändern Sie den Wert.

Drücken Sie die Taste ▲ oder ▼auf der Navigationstaste (1), um eine Option zu wählen, und drücken Sie auf die Navigationstaste (1), um die Einstellung zu übernehmen.

6 Drücken Sie die Taste MENU (2), um das Menü zu schließen.

Menüelement Funktion
Sprache	Wählen Sie eine Sprache für die Anzeige und alle angezeigten Informationen aus:[English]: Englisch, [Deutsch]: Deutsch, [Italiano]: Italienisch, [Español]: Spanisch, [Français]: Französisch, [Português]: Portugiesisch, [Nederlands]: Niederländisch, [Magyar]: Ungarisch, [Polski]: Polnisch, [Ελληνικά]: Griechisch, [体中文]: Chinesisch (vereinfacht), [日本語]: Japanisch
Automatisch ausschalten	Um Energie zu sparen, können Sie die Kamera so einstellen, dass sie sich automatisch ausschaltet, wenn Sie sie eine Zeitlang nicht bedienen. Die möglichen Optionen sind: [Deaktivieren]/ [60 Sek]/ [120Sek]:
Fernsehgerät	Sie können sich Ihre Fotos direkt auf einem Fernsehgerät ansehen. Dazu müssen Sie das mitgelieferte AV-Kabel anschließen. Stellen Sie NTSC oder PAL entsprechend Ihres Landes ein.[NTSC]: Amerika, Japan und andere;[PAL]: Europa, Ozeanien und andere.
Logo anzeigen	Mit dieser Funktion können Sie das Startbild beim Einschalten aktivieren oder deaktivieren. [Aktivieren] / [Deaktivieren]
Netzfrequenz	Stellen Sie die Netzfrequenz auf 50 oder 60 Hz entsprechend Ihres Landes ein. [50HZ] /[ 60HZ]
Datum/Uhrzeit	Zum Abspeichern von Datum und Uhrzeit Ihrer Aufnahmen.
Signalton	Schaltet den Signalton ein bzw. aus. [Aktivieren] / [Deaktivieren]
Formatieren	Sie können alle gespeicherten Daten von der Speicherkarte oder vom internen Speicher (falls keine Speicherkarte eingelegt ist) löschen. Alle Daten einschließlich der geschützten werden gelöscht. Übertragen Sie deshalb alle noch benötigten Dateien auf einen Computer, bevor Sie die Formatierung starten. [Ja]/ [Nein].
Werkseinstellungen	Sie können alle Menü- und Tasteneinstellungen auf die werksseitigen Standardwerte zurücksetzen. Datum und Uhrzeit werden dabei nicht zurückgesetzt.
USB-Modus	Sie können diese Kamera als PC-Kamera oder als Wechseldatenträger einsetzen. [PC-Kamera]: Funktionsweise als PC-Kamera; [Massenspeicher]: Funktionsweise als Wechseldatenträger.

Grundfunktionen zur Aufnahme

Fotos aufnehmen

1 Schalten Sie die Kamera ein, und aktivieren Sie den Aufnahmemodus.
( Seite 13).

2 Visieren Sie das Motiv am Display

Richten Sie die Mitte des LCD-Bildschirms auf das Motiv aus.

3 Nehmen Sie das Foto auf.

Drücken Sie den Auslöser ganz hinein, um das Foto aufzunehmen.

Achtung

• Achten Sie darauf, das Objektiv nicht mit Ihren Fingern oder dem Trageriemen zu verdecken.
• Nehmen Sie niemals die Batterien oder die Speicherkarte aus der Kamera heraus, während das Bild noch gespeichert wird. Anderenfalls entsteht Datenverlust.

Bildauflösung & –qualität einstellen

Sie können eine geringere Bildauflösung und –qualität einstellen, um die Bildgröße zu verringern und mehr Speicherplatz zu erhalten. Wählen Sie eine passende Einstellung, gemäß der gewünschten Bildqualität und je nach Verwendungszweck.

BildgrößeAgfaPhoto sensor 505-X			Bildgröße
[HAGW]		2592 x 1944	Ausdruck mit A4-Überformat	Größer
[GY8S]		2048 x 1536
		1600 x 1200	Ausdruck im Postkartenformat oder als E-Mail-Anhang	Kleiner
[WKBS]		1280 x 960
[BG8Z]		640 x 480

Kleiner

BildgrößeAgfaPhoto sensor 510-X		Bildgröße
	3264 x 2448	Ausdruck mit A4-Überformat	Größer
	2592 x 1944
	2048 x 1536	Ausdruck im Postkartenformat oder als E-Mail-Anhang	Kleiner
	1600 x 1200
	640 x 480

Kleiner

BildgrößeAgfaPhoto sensor 500-X		Bildgröße
	2592 x 1944	Ausdruck mit A4-Überformat	Größer
	2048 x 1536		Kleiner
	1600 x 1200	Ausdruck im Postkartenformat oder als E-Mail-Anhang
	1280 x 960
	640 x 480

Kleiner

Achtung

• Die Auflösung und Qualität wirken sich direkt auf die Speicherkapazität aus.

Komprimierung Einsatzgebiet
	Sehr hoch Zur Aufnahme hochqualitativer Bilder.		Höhere Qualität↑Geringere Qualität
	Hoch Zur Aufnahme von Bildern normaler Qualität.
	Normal Zur Aufnahme von Bildern.

Zoom-Funktion verwenden

Ihre Kamera besitzt einen Digitalzoom, mit dem Sie Ihr Motiv vergrößern bzw. verkleinern können. Der digitale Zoom vergrößert oder verkleinert Bilder mithilfe eines Softwareprozesses.

1 Nehmen Sie die Zoomeinstellung vor, und richten Sie die Kamera auf das Motiv.

2 Betätigen Sie die Tasten ▲ bzw. ▼ auf der Navigationstaste (1), um das Foto anzuvisieren.

[W]: um Weitwinkelbilder aufzunehmen. [T]: um weit entfernte Motive heranzuzoomen. Drücken Sie die Zoom-Taste, um den Zoom-Anzeigebalken einzublenden.

3 Drücken Sie den Auslöser, um das Foto aufzunehmen.

• Der digitale Zoom vergrößert die Mitte eines Bildes durch einen Softwareinterpolations-Prozess.
• Mit dem digitalen Zoom, erhalten Sie eine bis zu 4-fache Vergrößerung.
• Je höher der Zoom vergrößert, desto grobkörniger wird das Bild.

Blitzlicht verwenden

Das Blitzlicht hilft nicht nur bei der Fotografie unter geringen Lichtverhältnissen, sondern leuchtet das Motiv auch aus, wenn es sich im Schatten oder im Gegenlicht befindet. Drücken Sie die Blitzlichttaste, um zwischen den verschiedenen Blitzlichtmodi umzuschalten. Das Blitzlicht funktioniert nicht bei der Aufnahme von Fotoserien oder Filmen.

1

Schalten Sie die Kamera ein, und aktiveren Sie den Aufnahmemodus ( Seite 13).

2

Drücken Sie Rechts auf der Navigationstaste (1), um die Betriebsart für das Blitzlicht zu ändern.

- Mit jedem Drücken der Blitzlichttaste Mode ändert sich das Blitzlichtsymbol (2).

Automatischer Blitz:

Das Blitzlicht wird, abhängig von den Lichtverhältnissen, bei Bedarf aktiviert.

↓

Blitz immer aktiviert:

Der Blitz wird, unabhängig von den Lichtverhältnissen, bei jeder Aufnahme ausgelöst.

[NO TEXT]

Blitzlicht Aus

Der Blitz wird auch bei Dunkelheit nicht ausgelöst.

3

Drücken Sie den Auslöser, um das Foto aufzunehmen.

Achtung

• Die Ladezeit des Blitzlichts kann sich bei niedriger Batterieladung verlängern.
- Während der Blitz geladen wird, bleibt der Bildschirm dunkel. Das nächste Foto kann erst aufgenommen werden, nachdem der Blitz aufgeladen ist.
- Beim Fotografieren mit Blitz in einer hellen Umgebung kann das Foto falsch belichtet werden.

Selbstauslöser verwenden

Verwenden Sie den Selbstauslöser, um eine Zeitverzögerung zwischen dem Drücken des Auslösers und Aufnahme einzustellen. Verwenden Sie die sequenzielle Aufnahmefunktion, um aufeinander folgende Fotos aufzunehmen.

1 Schalten Sie die Kamera ein, und aktiveren Sie den Aufnahmemodus (Seite 13).

2 Öffnen Sie das Aufnahmemenü (Seite 14).

3 Ändern Sie den Wert.

Drücken Sie die Modus Taste um in das Untermenü einzublenden. Wählen Sie mithilfe der Tasten ▲ und ▼ die Option [Selbstauslöser], und drücken Sie auf die Navigationstaste, um die Einstellung zu übernehmen.

Deaktivieren: Der Selbstauslöser wird nicht verwendet.

10 Sek.:

Aufnahmeverzögerung von 10 Sekunden

20 Sek.:

Aufnahmeverzögerung von 20 Sekunden

4 Drücken Sie die Taste MENU, um das Menü zu schließen. Drücken Sie den Auslöser, um das Foto aufzunehmen.

? Tip ps )

• Verwenden Sie zur Aufnahme mit dem Selbstauslöser möglichst ein Stativ, oder stellen Sie die Kamera auf eine flache und stabile Oberfläche.
• Bei Aufnahmen mit Selbstauslöser blinkt die Selbstauslöserlampe. Sie erlischt, nachdem das Foto aufgenommen wurde.

Fotoserien aufnehmen

Dieser Modus dient zur Aufnahme von 3 aufeinander folgenden Bildern.

1 Schalten Sie die Kamera ein, und aktiveren Sie den Aufnahmemodus (Seite 13).

2 Öffnen Sie das Aufnahmemenü (Seite 14). Betätigen Sie die Tasten ▲ bzw. ▼, um die Option [Serie] auszuwählen.

3 Ändern Sie den Wert.

Drücken Sie die Modus Taste um in das Untermenü einzublenden Drücken Sie die Taste ▲ oder ▼ auf der Navigationstaste, um die Option [Serie] zu wählen, und drücken Sie auf die Navigationstaste, um die Einstellung zu übernehmen.

Einzeln: Drücken Sie den Auslöser einmal, um das Foto aufzunehmen.

Serie: Drücken Sie den Auslöser einmal, um drei Fotos hintereinander aufzunehmen.

4 Drücken Sie die Taste Menu, um das Menü zu schließen.

Drücken Sie den Auslöser, um die Fotos aufzunehmen. Während der Aufnahme von Fotoserien ist das Blitzlicht nicht verfügbar.

Videoclips aufnehmen

1 Schalten Sie die Kamera ein, und aktiveren Sie den Videomodus ( 📋 Seite 13).

2 Visieren Sie das Motiv am LCD-Monitor an.

Richten Sie die Mitte des LCD-Bildschirms auf das Motiv aus.

3 Starten Sie die Aufnahme.

• Drücken Sie den Auslöser, um die Aufnahme zu starten.
• Am LCD-Monitor erscheint die verstrichene Aufnahmezeit.
• Während der Aufnahme bleibt der Weißabgleich, wie im ersten Bild eingestellt, gespeichert.

4

Beenden Sie die Aufnahme.

• Drücken Sie den Auslöser erneut, um die Aufnahme zu beenden.
• Die Aufnahme wird automatisch gestoppt, wenn die Speicherkapazität erschöpft ist.

Achtung

- Wird der Digitalzoom bei Filmaufnahmen verwendet, erscheint die Zoom-Leiste nicht.

Videogröße einstellen

Videogröße und Bildwiederholfrequenz

Auflösung		Bildwiederholfrequenz
	640 x 480	30 fps/ 15 fps	Höhere QualitättwedGeringere Qualität
	320 x 240	30 fps/ 15 fps

Geringere Qualität

Audioclips aufnehmen

1

Schalten Sie die Kamera ein, und aktiveren Sie den Audiomodus (Seite 13).

2

Drücken Sie den Auslöser (1), um die Aufnahme zu starten.

Ton und Sprache werden vom eingebauten Kameramikrofon (2) aufgezeichnet. Berühren Sie das Mikrofon während der Aufnahme nicht.

Drücken Sie den Auslöser erneut, um die Aufnahme zu beenden.

Die Aufnahme wird automatisch gestoppt, wenn die Speicherkapazität erschöpft ist.

Achtung

Diese Kamera besitzt keinen eigenen Lautsprecher. Die Tonwiedergabe ist nur bei Wiedergabe auf einem Fernsehgerät oder am PC hörbar.

Sonstige Aufnahmefunktionen

Weißabgleich einstellen

Passen Sie den Weißabgleich für die verschiedenen Lichtverhältnisse wie z.B. Sonnenlicht, Kerzenlicht/Glühbirne oder Neonlicht an.

Option Beschreibung
	Korrigiert den Weißabgleich automatisch. Zur allgemeinen Fotoaufnahme.
	Für Aufnahmen bei Sonnenlicht oder bei besonders hellen Lichtverhältnissen.
	Für Aufnahmen bei normaler Raumbeleuchtung. Korrigiert den Orangeton von Haushaltsglühbirnen. Besonders geeignet für Innenaufnahmen mit Kunstlicht oder Halogenlicht ohne Blitz.
	Für Aufnahmen bei Neonlicht. Korrigiert den Grünton von Neonlicht. Für Innenaufnahmen bei Neonlicht.
	Für Aufnahmen bei Bewölkung oder in der Dämmerung.

Tipps

- Eine praktische Möglichkeit, den geeigneten Weißabgleich zu ermitteln, ist der Vergleich der erhaltenen Weißtöne, wenn Sie ein weißes Blatt Papier mit den verschiedenen Einstellungen für den Weißabgleich fotografieren. Den daraus erhaltenen realsten Weißton können Sie für die jeweiligen herrschenden Lichtverhältnisse als bestmögliche Einstellung für den Weißabgleichs ansehen.

Farbeffekt einstellen

Wählen Sie einen Farbeffekt, um das Bild farblich zu verändern.

Option Beschreibung
Farbe Gibt	die tatsächlichen Farben der Szene wieder.
Antik Verleiht dem Bild einen bräunlichen Ton.
Schwarzweiß	Die Fotos beinhalten nur die beiden Farben Weiß und Schwarz

Belichtung einstellen

Stellen Sie die Belichtung bei ungewöhnlichen Lichtverhältnissen (indirekte Raumbeleuchtung, dunkle Hintergründe, starkes Gegenlicht) manuell ein.

1 Schalten Sie die Kamera ein, und aktiveren Sie den Aufnahmemodus (Seite 13).

2 Öffnen Sie das Aufnahmemenü. Drücken Sie die Taste MENU (2), um das Menü anzuzeigen.

1 2 Foto → Enr. Auflösung Qualität Weißabgleich Farbefekt Belichtung MENU Beenden ▲▼

3 Stellen Sie die Belichtung ein. Betätigen Sie die Tasten ▲ bzw. ▼(1), um die Option [Belichtung] auszuwählen.

Ändern Sie den Wert. Drücken Sie Rechts ▶ auf der Navigationstaste (1), um das zugehörige Untermenü einzublenden. Betätigen Sie die Tasten ◀ bzw. ▶(1), um den aktuellen Wert zu bearbeiten.

5 Speichern Sie die Einstellung. Betätigen Sie die Navigationstaste (1), um den aktuellen Wert zu bestätigen. Drücken Sie die Menütaste, um das Menü zu schließen.

Datumsaufdruck einstellen

Verwenden Sie die Funktion Datumsaufdruck, um Ihren Fotos ein Aufnahmedatum hinzuzufügen.

Option Beschreibung

Aktiviert Datum & Zeit werden dem Bild zugefügt.

Deaktiviert Datum & Zeit werden nicht angezeigt.

Wiedergabe

Fotos wiedergeben

1 Schalten Sie die Kamera ein, und aktiveren Sie den Wiedergabemodus

( 📋 Seite 13). Das zuletzt aufgenommene Bild erscheint am LCD-Display. Falls keine Bilder auf der Kamera gespeichert sind, erscheint die Nachricht [Keine Dateien vorhanden].

2 Betätigen Sie die Tasten ◀ bzw. ▶auf der Navigationstaste, um das vorige Foto anzuzeigen.

: Zeigt das vorige Bild an.

: Zeigt das nächste Bild an.

Videoclips abspielen

1 Schalten Sie die Kamera ein, und aktiveren Sie den Wiedergabemodus

( Seite 13).

1. Brücken Sie die Taste ◀ oder ▶ um einen Videoclip auszuwählen, den Sie

abspielen möchten.

1. Marten Sie die Wiedergabe.

Drücken Sie den Auslöser, um die Wiedergabe des Videoclips zu starten. Drücken Sie den Auslöser erneut, um die Wiedergabe zu stoppen, oder drücken Sie die Navigationstaste, um die Wiedergabe vorübergehend anzuhalten. Drücken Sie bei vorübergehend angehaltener Wiedergabe die Navigationstaste erneut, um die Wiedergabe fortzusetzen.

Achtung

- Diese Kamera besitzt keinen eigenen Lautsprecher. Die Tonwiedergabe ist nur bei Wiedergabe auf einem Fernsehgerät oder am PC hörbar.

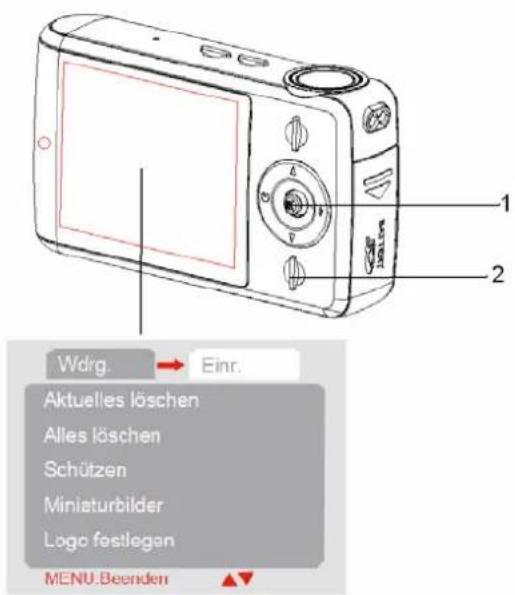

Menüstruktur im Wiedergabemodus

Verwenden Sie die Navigationstaste, um Einstellungen bei eingeblendetem Menübildschirm vorzunehmen.

Menüstruktur im Wiedergabemodus

1 Schalten Sie die Kamera ein, und aktiveren Sie den Wiedergabemodus (Seite 13).

2 Öffnen Sie das Wiedergabemenü.

Drücken Sie die Taste Menu (2), um das Menü anzuzeigen.

Wdrg. → Einr. Aktuelles löschen Alles löschen Schützen Miniaturbilder Logo festlegen MENU.Beenden ▲▼

3 Wählen Sie eine Option aus.

Betätigen Sie die Tasten ▲ bzw. ▼(1), um eine Option auszuwählen.

4 Ändern Sie den Wert.

Drücken Sie Rechts ▶ auf der Navigationstaste (1), um das zugehörige Untermenü einzublenden. Betätigen Sie die Tasten ▲ bzw. ▼(1), um den aktuellen Wert zu bearbeiten.

5 Drücken Sie die OK Taste, um die Einstellung zu übernehmen, und drücken Sie auf die Taste Menu (2), um das Menü zu beenden.

Achtung

Erscheint eine Menüoption in Grau, bedeutet dies, dass sie für das aktuelle Dateiformat nicht verfügbar ist.

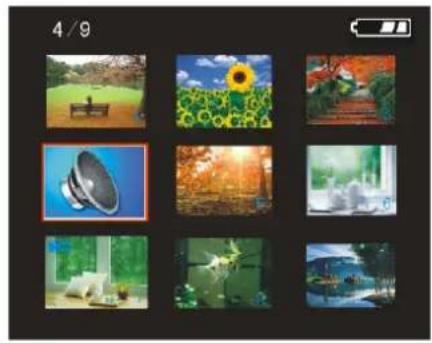

Miniaturbildansicht

1

Schalten Sie die Kamera ein, und aktiveren Sie den Wiedergabemodus (Seite 13).

2

Drücken Sie die Taste ▼, um die Miniaturbildanzeige zu aktivieren. Sie können die Miniaturbilder auch auf eine andere Weise einblenden:

Aktivieren Sie den Wiedergabemodus, und drücken Sie die Menütaste, um das Menü einzublenden. Drücken Sie anschließend die Taste ▼, und wählen Sie die Option [Miniaturbilder]. Abschließend betätigen Sie die Taste ▶, um die Miniaturbilder darzustellen.

Drücken Sie die Taste ▲ ▼ ▶ ab der Navigationstaste, um das gewünschte Bild zu wählen, und drücken Sie auf die Navigationstaste, um das gewählte Bild in Vollbildansicht darzustellen.

Tipps

- Über die Miniaturbildansicht können Sie einzelne Bilder bequem löschen ( Seite 30).

Diavorführung abspielen

Schalten Sie die Kamera ein, und aktiveren Sie den Wiedergabemodus (Seite 13).

Starten Sie die Diavorführung.

Drücken Sie die Taste ▲/▼auf der Navigationstaste, wählen Sie die Option [Diavorführung], und drücken Sie die Taste ▶, um die Diavorführung zu starten. Diavorführung beenden

Drücken Sie während der Diavorführung die Navigationstaste, um sie anzuhalten bzw. erneut, um sie fortzusetzen. Drücken Sie den Auslöser, um die Diavorführung zu beenden.

Dateien löschen

Einzelne Datei löschen

Schalten Sie die Kamera ein, und aktiveren Sie den Wiedergabemodus (Seite 13).

Wählen Sie die Dateien aus, die Sie löschen möchten.

In der Vollbildansicht drücken Sie die Dateien ▶▶um die Dateien, die Sie löschen möchten, auszuwählen.

Öffnen Sie das Menü.

Betätigen Sie die Taste MENU und anschließend die Tasten ▼ bzw. ▲um die Option [Aktuelles löschen] auszuwählen.

Löschen Sie die Datei.

Drücken Sie ▶ auf der Navigationstaste, um die Datei zu löschen.

Tipps

Um das aktuell angezeigte Bild schnell zu löschen.

1: Aktivieren Sie die Miniaturbildansicht.
2: Drücken Sie ▲/▼ ▼/▲/der Navigationstaste, um die Datei, die Sie löschen möchten, auszuwählen.

3: Drücken Sie die Taste MENU, um die Sicherheitsabfrage "Wirklich löschen? Ja/Nein" anzuzeigen.

4: Drücken Sie die Taste ☑ auf der Navigationstaste, um die Option "Ja" zu wählen, und drücken Sie auf die Navigationstaste, um die Datei zu löschen.

Alle Dateien löschen

2

Schalten Sie die Kamera ein, und aktivieren Sie den Wiedergabemodus.

Öffnen Sie das Menü.

Drücken Sie die Taste MENU. Betätigen Sie die Tasten ▼ bzw. ▲um die Option [Alles löschen] auszuwählen.

3

Löschen Sie die Dateien.

- Drücken Si auf der Navigationstaste, um die Dateien zu löschen.

?

Tipps

- Es werden alle Dateien mit Ausnahme der geschützten gelöscht.

SD-Karte oder internen Speicher formatieren

1

Schalten Sie die Kamera ein, und aktivieren Sie einen beliebigen Modus außer den Audiomodus.

2

Öffnen Sie das Menü.

Drücken Sie die Taste MENU und anschließend ▶ auf der Navigationstaste, wählen Sie die Option [Einrichtung], und drücken Sie die Taste ▼ bzw. ▲ um die Option [Formatieren] zu wählen.

3

Formatieren Sie die SD-Karte oder den internen Speicher.

Drücken Sie ▶ auf der Navigationstaste, um das zugehörige Untermenü einzublenden. rücken Sie die Taste ▼ oder ▲ auf der Navigationstaste, wählen Sie [Ja], und drücken Sie auf die Navigationstaste, um die Formatierung durchzuführen.

Tipps

• Mit dieser Funktion können Sie alle gespeicherten Daten von der Speicherkarte oder vom internen Speicher (falls keine Speicherkarte eingelegt ist) löschen.
• Fertigen Sie deshalb von allen noch benötigten Dateien Sicherungskopien an, bevor Sie die Formatierung starten.

Dateien schützen

1

Schalten Sie die Kamera ein, und aktiveren Sie den Wiedergabemodus (Seite 13).

2

Wählen Sie eine Datei, die Sie Schützen möchten. Betätigen Sie die Tasten ▶ bzw. ▶, um eine aufgenommene Datei auszuwählen.

3

Öffnen Sie das Menü.

Drücken Sie die Taste MENU und anschließend die Navigationstaste, wählen Sie die Option [Schützen], und drücken Sie die Taste ▶, um das zugehörige Untermenü zu öffnen.

• [Aktuelles schützen]: Einzelne Datei schützen
• [Alles schützen]: Alle Dateien schützen
• [Schutz f. Aktuelles aus]: Hebt den Schutz der aktuellen Datei auf.
• [Schutz f. alle aus]: Hebt den Schutz aller Dateien auf.

4

Wählen Sie eine Option aus.

Betätigen Sie die Tasten ▲ bzw. ▼um eine Option auszuwählen.

5

Speichern Sie die Einstellung.

Betätigen Sie die Navigationstaste, um den aktuellen Wert zu bestätigen.

6

Schließen Sie das Menü.

Drücken Sie die Taste MENU, um das Menü zu schließen.

Tipps

- Ein Symbol kennzeichnet die geschützten Dateien.

Geschützte Dateien können nicht gelöscht werden. Wenn Sie allerdings die SD-Karte oder den eingebauten Speicher formatieren, werden auch die geschützten Dateien gelöscht.

Startbild wählen

Logo festlegen

1 Schalten Sie die Kamera ein, und aktivieren Sie den Wiedergabemodus.

2 Wählen Sie ein Foto als Startbild aus.

Betätigen Sie die Tasten ▶ bzw. ▶um ein Foto auszuwählen.

3 Öffnen Sie das Menü.

Drücken Sie die Taste MENU und anschließend die Navigationstaste, wählen Sie die Option [Logo festlegen], und drücken Sie die Taste ▶, um das zugehörige Untermenü zu öffnen. [Ja]; [Nein].

4 Speichern Sie die Einstellung.

Drücken Sie die Taste ▲ oder ▼auf der Navigationstaste, um die Option [Ja] zu wählen, und drücken Sie auf die Navigationstaste, um die Einstellung zu übernehmen.

5 Schließen Sie das Menü.

Drücken Sie die Taste MENU, um das Menü zu schließen.

Achtung

Das Startbild bleibt auch nach dem Löschen des eigentlichen Fotos bzw. dem Formatieren des Speichers erhalten.

Bilder bearbeiten

Bilder drehen

Schalten Sie die Kamera ein, und aktiveren Sie den Wiedergabemodus

1 (Seite 13).

2 Drücken Sie die Navigationstaste ◀ oder ▶um das Bild auszuwählen, das Sie drehen möchten.

3 Öffnen Sie das Menü.

Drücken Sie die Taste MENU und anschließend die Navigationstaste, wählen Sie die Option [Drehen], und drücken Sie die Taste ▶, um das zugehörige Untermenü zu öffnen.

[90°]: Dreht das Bild 90° im Uhrzeigersinn.

[180°]: Dreht das Bild 180° im Uhrzeigersinn.

[270°]: Dreht das Bild 270° im Uhrzeigersinn.

4 Wählen Sie eine Option aus.

Betätigen Sie die Tasten ▲ bzw. ▼um den Rotationswinkel auszuwählen.

5 Speichern Sie die Einstellung.

Betätigen Sie die Navigationstaste, um den aktuellen Wert zu bestätigen.

6 Schließen Sie das Menü.

Drücken Sie die Taste MENU, um das Menü zu schließen.

! Achtung

Bei Fotos, die mit einer Auflösung von 5 Megapixel oder mehr aufgenommen wurden, ist die Bildrotation nicht verfügbar.

Fotos drucken

Über die digitale Druckfunktion können Sie Fotos direkt von der Kamera über das USB-Kabel auf einem kompatiblen Drucker ausgeben. Der Ausdruck der Fotos ist kinderleicht, und es wird kein Computer benötigt.

1 Schalten Sie die Kamera ein, aktivieren Sie den Wiedergabemodus, und drücken Sie die Tasten ◀ bzw. ▶ um das gewünschte Foto auszuwählen (Seite 13).

2 Öffnen Sie das Menü.

Drücken Sie die Taste MENU und anschließend die Navigationstaste, wählen Sie die Option [Drucken], und drücken Sie die Taste ▶, um das zugehörige Untermenü zu öffnen.

3 Wählen Sie eine Option aus.

Betätigen Sie die Tasten ▲ bzw. ▼, um die Option [Ja] auszuwählen.

4 Einstellungen bestätigen.

Betätigen Sie die Navigationstaste, um den aktuellen Wert zu bestätigen. Daraufhin erscheint die Nachricht "Bitte an Drucker anschließen". Verbinden Sie die Kamera über das USB-Kabel mit einem kompatiblen Drucker.

5 Schalten Sie den Drucker ein, und drücken Sie auf die Navigationstaste, um das Foto zu drucken. Weitere Informationen entnehmen Sie bitte dem Handbuch zu Ihrem Drucker.

Kabelverbindungen herstellen

Kamera an einen Fernseher anschließen

Sie können sich Ihre Fotos direkt auf einem Fernsehgerät ansehen. Dazu müssen Sie das mitgelieferte AV-Kabel anschließen.

Video Audio

1 Stellen Sie fest, welche Fernsehnorm Ihr Fernsehgerät unterstützt.

2 Schalten Sie die Kamera und das Fernsehgerät aus.

3 Verwenden Sie das mitgelieferte AV-Kabel, um die Kamera an den Fernseher anzuschließen.

Anschließend schalten Sie die Kamera und das Fernsehgerät ein.

4 Wählen Sie die geeignete Signal-Eingangsquelle am Fernseher.

Lesen Sie in der Dokumentation Ihres Fernsehgerätes nach, wie Sie dies tun.

5 Spielen Sie die Fotos am Fernseher ab.

Alle Fotos, Videoclips, Diashows, Bild- und Videoaufnahmen erscheinen am Fernsehbildschirm. Der LCD-Bildschirm der Kamera schaltet sich aus.

Kamera an einen Computer anschließen

Es gibt zwei Möglichkeiten, Dateien vom internen Kameraspeicher oder von der Speicherkarte auf einen Computer zu übertragen:

• Legen Sie die Speicherkarte in den Kartenleser des Computers ein.
• Verbinden Sie die Kamera mit einem Computer. Verwenden Sie dazu das mitgelieferte USB-Kabel.

Kartenleser verwenden (nicht im Lieferumfang enthalten)

1 Entnehmen Sie die Speicherkarte aus der Kamera, und legen Sie sie in den Kartenleser des Computers ein.
2 Doppelklicken Sie auf das Symbol für den Wechseldatenträger im [Arbeitsplatz] oder im [Windows Explorer].
3 Kopieren Sie die Bilder von der Speicherkarte in den gewünschten Ordner auf der Festplatte des Computers.

Kamera über das USB-Kabel an einen Computer anschließen

1 So laden Sie Fotos von der Kamera herunter

Verbinden Sie das mitgelieferte USB-Kabel mit dem USB-Anschluss am Computer, und schalten Sie die Kamera ein. Sobald die Verbindung zum Computer erfolgreich hergestellt ist, erscheint eine Nachricht "Massenspeicher" bzw. "PC-Kamera" am Bildschirm. Drücken Sie die Taste Wiedergabe, um zwischen Massenspeicher- und PC-Kamerabetrieb umzuschalten. Um Fotos herunterzuladen, wählen Sie die Betriebsart „Massenspeicher“.

2 Öffnen Sie den [Arbeitsplatz[ oder den [Windows Explorer]. Ein "austauschbarer Datenträger" erscheint in der Liste.

Doppelklicken Sie auf das Symbol "austauschbarer Datenträger", um die Inhalte anzuzeigen. Auf der Kamera gespeicherte Dateien finden Sie im Ordner "DCIM".

3 Kopieren Sie die gewünschten Fotos oder Dateien auf Ihren Computer

Systemvoraussetzungen

Windows:

• Computer mit Pentium MMX 233 MHz-Prozessor oder höher
  • Windows XP/ 2000/ Vista32
• Mindestens 32 MB RAM
• USB-Anschluss
  • CD-ROM-Laufwerk
• 800 x 600 Pixel, Bildschirm mit 16-Bit-Farbdisplay

*Änderungen der technischen Daten ohne vorherige Ankündigung vorbehalten.

Anhang

Ordner- und Dateinamen

Die Digitalkamera legt automatisch ein Ordnerverzeichnis im internen Speicher oder auf der Speicherkarte an, um Bilder, Videoclips und andere Informationen zu verwalten.

Ordnerstruktur

Der Ordnername beginnt mit einer 3-stelligen Zahl von 100 bis 999, gefolgt von "DICM". Neue Ordner können nur manuell erstellt werden. Wenn neue Dateien angelegt werden, werden sie automatisch aufsteigend benannt.

INTERNAL (F:) DCIM 100MEDIA PICT0001.JPG PICT0002.JPG PICT0003.JPG PICT0004.AVI PICT0005.WAV 101MEDIA 102MEDIA

Dateinamen

Dateinamen beginnen mit "PICT", gefolgt von einer 4-stelligen Zahl (aufsteigend). Die Dateinummerierung beginnt in jedem neuen Ordner bei 0001.

Achtung

- Benennen Sie niemals Ordner oder Dateien über den Computer um. Anderenfalls kann es sein, dass Sie sie nicht mehr auf der Kamera wiedergeben können.

Problemlösung

Problem Ursache	Lösung
Das Gerät lässt sich nicht einschalten.	Der Akku ist nicht korrekt eingelegt.	Legen Sie den Akku unter Beachtung der Polarität ein.
	Der Akku ist sind leer. Wechseln oder laden Sie den Akku.
	Das Batteriefach ist offen. Vergewissern Sie sich, dass das Batteriefach sicher verschlossen ist.
Die Kamera nimmt keine Bilder auf.	Der Blitz wird geladen. Warten	Sie, bis der Blitz geladen ist.
	Der Speicher ist voll. Legen Sie eine neue Speicherkarte ein.
	Die Speicherkarte ist nicht korrekt formatiert.	Die Karte könnte beschädigt sein. Legen Sie eine neue Karte ein.
Es wird kein Bild aufgenommen, obwohl der Auslöser gedrückt wurde.	Der Blitz wird geladen. Warten	Sie, bis der Blitz geladen ist.
	Der Speicher ist voll. Legen Sie eine neue Speicherkarte ein.
Das Blitzlicht wird nicht ausgelöst.	Der Blitz ist ausgeschaltet. Stellen Sie einen Blitzlichtmodus ein.
Das Bild ist verschwommen oder unscharf.	Die Kamera wurde während der Aufnahme bewegt.	Halten Sie die Kamera stabil, wenn Sie Fotos aufnehmen.
Das Bild wird nicht am LCD-Monitor angezeigt.	Es ist eine Speicherkarte eingelegt, die keine PICT-Bilder (mit einer anderen Kamera aufgenommen) unterstützt.	Die Kamera kann nur PICT-Bilder anzeigen.
Aufgenommene Bilder werden nicht gespeichert.	Die Kamera wurde ausgeschaltet, bevor das Bild gespeichert wurde.	Wechseln Sie umgehend den Akku, sobald das Symbol für niedrige Batterieladung am LCD-Monitor erscheint.

Technische Spezifikationen

	AgfaPhoto sensor 505-X	AgfaPhoto sensor 510-X	AgfaPhoto sensor 500-X
Sensor	5-Megapixel-CMOS,Größe: 1/2,5 Zoll	5-Megapixel-CMOS,Größe: 1/2,5 Zoll	3-Megapixel-CMOS,Größe: 1/2,5 Zoll
Anzeige	TFT-Farb-LCD, 2,4 Zoll	TFT-Farb-LCD, 2,4 Zoll	TFT-Farb-LCD, 2,0 Zoll
Schärfebereich	150cm bis unendlich 150cm bis unendlich 150cm bis unendlich
Blende	F3.1, Fester Fokus F3.1,	Fester Fokus F3.1, Fester	Fokus
Auslöser	Elektronischer Auslöser:1/2000 bis 1/14 Sek.	Elektronischer Auslöser:1/2000 bis 1/14 Sek.	Elektronischer Auslöser:1/2000 bis 1/14 Sek.
Dateiformat	Foto: JPEG (EXIF2.2-kompatibel)Video: AVIAudio: WAV	Foto: JPEG (EXIF2.2-kompatibel)Video: AVIAudio: WAV	Foto: JPEG (EXIF2.2-kompatibel)Video: AVIAudio: WAV
Auflösung	Foto:2592 x 1944; 2048 x1536; 1600 x 1200;1280 x 960; 640 x 480Video:640 x 480, 320 x 240	Foto:8 Megapixel durchInterpolation3264 x 2448; 2592 x1944; 2048 x 1536;1600 x 1200; 640 x 480Video:640 x 480, 320 x 240	Foto:5 Megapixel durchInterpolation2592 x 1944; 2048 x1536; 1600 x 1200;1280 x 960; 640 x 480Video:640 x 480, 320 x 240
Empfindlichkeit	Autom.	Autom.	Autom.
Weißabgleich	Autom., Tageslicht,Glühlampe,Leuchtstofflampe,Bewölkt	Autom., Tageslicht,Glühlampe,Leuchtstofflampe,Bewölkt	Autom., Tageslicht,Glühlampe,Leuchtstofflampe,Bewölkt
Belichtung	-2EV bis +2EV in 0,5Blendenwerten	-2EV bis +2EV in 0,5Blendenwerten	-2EV bis +2EV in 0,5Blendenwerten
Serienaufnahme	Ja	Ja	Ja
Blitzlicht	Autom., Immereingeschaltet, Immerausgeschaltet	Autom., Immereingeschaltet, Immerausgeschaltet	Autom., Immereingeschaltet, Immerausgeschaltet
Fotoeffekt	Farbe, Antik,Schwarzweiß	Farbe, Antik,Schwarzweiß	Farbe, Antik,Schwarzweiß
Selbstauslöser	10/20 Sek. 10/20 Sek. 10/20 Sek.
Speicher	32 MB interner SpeicherExterner Speicher:SD (2 GB)	32 MB interner SpeicherExterner Speicher:SD (2 GB)	32 MB interner SpeicherExterner Speicher:SD (2 GB)
Fernsehnorm	NTSC / PAL NTSC / PAL	NTSC / PAL
Speicher	32 MB interner Speicher Externer Speicher: SD (2 GB)	32 MB interner Speicher Externer Speicher: SD (2 GB)	32 MB interner Speicher Externer Speicher: SD (2 GB)
Fernsehnorm	NTSC / PAL NTSC / PAL	NTSC / PAL
Stromversorgung	2 x Akkus, Größe AAA (optional)2 x Alkalibatterien, Größe AAA	2 x Akkus, Größe AAA (optional)2 Stk. Alkalibatterien, Größe AAA	2 x Akkus, Größe AAA (optional)2 Stk. Alkalibatterien, Größe AAA
Temperatur	Betrieb: 0°C bis 40°C Lagerung: -20°C bis 60°C	Betrieb: 0°C bis 40°C Lagerung: -20°C bis 60°C	Betrieb: 0°C bis 40°C Lagerung: -20°C bis 60°C
Mikrofon	Eingebaut	Eingebaut	Eingebaut
Lautsprecher	Nicht vorhanden Nicht vorhanden	Nicht vorhanden	Nicht vorhanden
Abmessungen Kameragehäuse (B x H x T):	95,5 x 54,5 x 26,5 mm	95,5 x 54,5 x 26,5 mm	95,5 x 54,5 x 26,5 mm
Gewicht (ohne Akku)	ca. 85 g ca. 85 g ca. 85 g

*Änderungen der technischen Daten ohne vorherige Ankündigung vorbehalten.

Kunden-Service

Informationen zu weiteren AgfaPhoto Produkten finden Sie unter www.plawa.de und www.plawausa.com

Kundendienst-Hotline (EU):

00800 75292100 (aus dem Festnetz)

Kundendienst-Hotline (D):

0900 1000 042 (1,49 Euro/Min. aus dem deutschen Festnetz)

Online Service USA / Kanada:

[e-mail]

Online Service / Internationaler Kontakt (außer USA / Kanada)

[e-mail]

Herstellt von:

plawa-feinwerktechnik GmbH & Co. KG

Bleichereistr. 18

73066 Uhingen

Deutschland

AgfaPhoto wird unter Lizenz von Agfa-Gevaert NV & Co. KG genutzt. Die Firma Agfa-Gevaert NV & Co. KG stellt dieses Produkt nicht her und deckt weder die Produktgarantie noch den entsprechenden Support ab. Wenn Sie Informationen zum Kundendienst, zum Support oder zur Garantie benötigen, wenden Sie sich bitte an den Händler oder den Hersteller. Kontakt: AgfaPhoto Holding GmbH, www.agfaphoto.com

Entsorgung von Elektrogeräten durch Benutzer in privaten Haushalten in der EU

Dieses Symbol auf dem Produkt oder dessen Verpackung gibt an, dass das Produkt nicht zusammen mit dem Hausmüll entsorgt werden darf. Es obliegt daher Ihrer Verantwortung, das Gerät an einer entsprechenden Stelle für die Entsorgung oder Wiederverwertung von Elektrogeräten aller Art abzugeben (z.B. ein Wertstoffhof). Die separate Sammlung und das Recyceln Ihrer alten Elektrogeräte zum Zeitpunkt ihrer Entsorgung trägt zum Schutz der Umwelt bei und gewährleistet, dass die Geräte auf eine Art und Weise recycelt werden, die keine Gefährdung für die Gesundheit des Menschen und der Umwelt darstellt. Weitere Auskünfte darüber, wo alte Elektrogeräte zum Recyceln abgeben können, erhalten Sie bei den örtlichen Behörden, Wertstoffhöfen oder dort, wo Sie das Gerät erworben haben.

Batterien und Akkus gehören nicht in den Hausmüll! Geben Sie verbrauchte Batterien im Handel, bei einem Fachhändler oder bei einer entsprechenden Sammelstelle ab, damit sie einer umweltschonenden Entsorgung zugeführt werden können.

FCC-Konformität und Hinweise

Dieses Gerät entspricht den Anforderungen des Teils 15 der FCC-Richtlinien. Diese schreiben folgende Bedingungen vor: 1.) dieses Gerät darf keine schädlichen Störungen hervorrufen und 2.) dieses Gerät muss eine ausreichende Störfestigkeit gegenüber empfangener Störsignale aufweisen.

Diese Ausrüstung wurde geprüft und entspricht den Anforderungen von Geräten der Klasse B gemäß Teil 15 der FCC-Richtlinien. Diese Anforderungen sind so ausgelegt, dass ein angemessener Schutz gegen Störungen bei Heimanwendungen gewährleistet ist. Diese Ausrüstung erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen. Wird sie nicht gemäß den Anweisungen installiert und verwendet, kann dies zu Störungen im Funkverkehr führen. Es gibt jedoch dennoch keine Garantie dafür, dass bei bestimmten Anwendungen keine Störungen erzeugt werden.

Sollte es durch diese Ausrüstung zu Störungen beim Radio- und Fernsehempfang kommen (man kann dies durch Ein- und Ausschalten der Kamera feststellen), sollte der Anwender diese Störungen durch eine oder mehrere der folgenden Maßnahmen beseitigen.

• Die Empfangsantenne neu ausrichten oder an einem anderen Ort anbringen.
- Den Abstand zwischen Ausrüstung und Empfänger vergrößern.
- Die Ausrüstung an eine andere Steckdose - in einem anderen Stromkreis als dem des Empfängers - anschließen.
- An den Vertragshändler oder einen erfahrenen Radio-/Fernsehtechniker wenden.

Jegliche Änderungen oder Maßnahmen, die nicht ausdrücklich genehmigt wurden, können dazu führen, dass dem Benutzer die Betriebserlaubnis für das Gerät entzogen wird. Wurden abgeschirmte Schnittstellenkabel mit dem Produkt geliefert oder wurde auf die Verwendung von bestimmten zusätzlichen Komponenten oder Zubehör bei der Installation des Produkts hingewiesen, müssen diese verwendet werden, um die Einhaltung der FCC-Richtlinien zu gewährleisten.
