Produkttyp	Klimaanlage (mobil)
Modell	Dynamic 9.0
Marke	Suntec
Kühlleistung	9000 BTU/h (ca. 2,6 kW)
Energieeffizienzklasse	A (Kühlung)
Kältemittel	R410A
Schalldruckpegel (Innengerät)	ca. 54 dB(A)
Abmessungen (B x H x T)	ca. 35 x 70 x 35 cm
Gewicht	ca. 25 kg
Stromversorgung	230 V / 50 Hz
Leistungsaufnahme	ca. 900 W
Entfeuchtungsfunktion	Ja, ca. 1,5 l/h
Ventilationsstufen	3 Stufen (niedrig, mittel, hoch)
Fernbedienung	Ja, enthalten
Timerfunktion	Ja, 24-Stunden-Timer
Filterreinigung	Waschbarer Luftfilter, alle 2 Wochen reinigen
Wartung	Kondensatbehälter regelmäßig leeren, Abluftschlauch reinigen
Sicherheitsmerkmale	Überhitzungsschutz, automatische Abschaltung
Ersatzteile	Filter, Fernbedienung, Abluftschlauch (beim Hersteller erhältlich)
Kompatibel mit Smart-Home	Nein
Garantie	2 Jahre Herstellergarantie

Häufig gestellte Fragen - Dynamic 9.0 SUNTEC

Wie installiere ich die Klimaanlage Suntec Dynamic 9.0?

Die Installation erfolgt als mobiles Gerät: Abluftschlauch ans Fensterkit anschließen, Gerät ans Stromnetz (230 V) anschließen und einschalten. Beachten Sie die Abstandshinweise zur Wand.

Was tun, wenn die Klimaanlage kein kaltes Gas abgibt?

Überprüfen Sie den Filter: Ein verschmutzter Filter reduziert die Kühlleistung. Reinigen Sie ihn gemäß Anleitung. Falls das Problem bestehen bleibt, könnte der Kältemittelkreislauf defekt sein – wenden Sie sich an den Kundendienst.

Wie reinige ich die Filter der Suntec Dynamic 9.0?

Filter alle 2 Wochen reinigen: Gerät ausschalten, Filter entnehmen, mit lauwarmem Wasser abspülen, trocknen lassen und wieder einsetzen. Verwenden Sie keine scharfen Reinigungsmittel.

Die Fernbedienung funktioniert nicht. Was kann ich tun?

Prüfen Sie zuerst die Batterien (Typ AAA, 2x). Entfernen Sie Hindernisse zwischen Fernbedienung und Gerät. Falls nötig, die Fernbedienung auf Werkseinstellungen zurücksetzen (siehe Anleitung).

Kann ich die Klimaanlage ohne Abluftschlauch betreiben?

Nein, der Abluftschlauch ist zwingend erforderlich, um warme Abluft nach draußen zu leiten. Ohne Schlauch kann das Gerät nicht effektiv kühlen und könnte überhitzen.

Warum läuft die Klimaanlage nicht an?

Überprüfen Sie die Stromversorgung: Stecker richtig eingesteckt, Sicherung intakt. Falls der Wassertank voll ist, leeren Sie ihn. Auch der Raumthermostat könnte unter der eingestellten Temperatur liegen.

Wie hoch ist der Stromverbrauch der Dynamic 9.0?

Die maximale Leistungsaufnahme beträgt ca. 900 Watt. Bei mittlerer Kühlung im Dauerbetrieb können Sie mit etwa 0,9 kWh pro Stunde rechnen.

Warum sammelt sich Wasser im Gerät?

Hohe Luftfeuchtigkeit führt zu Kondensation. Das Gerät entfeuchtet die Luft und sammelt Wasser im integrierten Tank. Leeren Sie den Tank regelmäßig, wenn die Kontrollleuchte aufleuchtet.

Kann ich die Klimaanlage über Nacht laufen lassen?

Ja, nutzen Sie die Timer-Funktion und den Sleep-Modus (falls vorhanden). Stellen Sie das Gerät so auf, dass es nicht direkt auf Sie bläst, und achten Sie auf ausreichende Luftzirkulation.

Wo finde ich Ersatzteile für die Suntec Dynamic 9.0?

Original Ersatzteile wie Filter, Fernbedienung oder Abluftschlauch erhalten Sie direkt beim Hersteller oder über autorisierte Händler. Geben Sie die Modellnummer Dynamic 9.0 an.

BEDIENUNGSANLEITUNG Dynamic 9.0 SUNTEC

Einleitung / Technische Daten

Herzlichen Glückwunsch zum Kauf Ihres Suntec Klimagerätes.

Beim aufmerksamen Lesen (empfohlen) der Bedienungsanleitung werden Sie merken, dass die Bedienung Ihres neuen mobilen Klimagerätes kinderleicht ist. Trotzdem möchten wir Sie dazu ermuntern, die Bedienungsanleitung für eventuell spätere Fragen aufzubewahren.

Wir danken für Ihr entgegengebrachtes Vertrauen und wünschen ein angenehmes Raumklima mit Ihrem Suntec - Klimagerät.

Einleitung / Technische Daten 2

Vor Inbetriebnahme 3

Lieferumfang 5

Inbetriebnahme 6

Bedienungsanleitung 09

Entfeuchtung /Entwässerung 11

Reinigung / Wartung 12

Fehlerbehebung 13

Model Dynamic 7.0 plus	Dynamic 9.0 plus
Kühlleistung 7000 BTU/h 85	00 BTU/h
Leistungsaufnahme 780 W /	3,5 A 930 W /4,3 A
Luftdurchfluss	260 m3/h	300 m3/h
Entfeuchtungsleistung	20 l / Tag	24 l / Tag
Kompressor	Rotation	Rotation
Kühlmittel	R 410A / 350g	R 410A / 390g
Netzspannung	230V / 50Hz / 1phasig
Ventilationsstufen	2
Zeitschaltuhr	1-12 Stunden
Thermostat	18°- 32°C
Gewicht	20,5kg	21,5kg
Abluftschlauch (Maße)	∅ 120 x 1500mm
Abmessungen (B x H x T)	310 x 348 x 710

Vor Inbetriebnahme

Stellen Sie sicher, dass Ihr Klimagerät fortwährend auf festem, stabilem und trockenem Boden steht und einen Mindestabstand von ca. 36 cm zu Gegenständen und Wänden hat. Legen Sie nichts auf das Gerät. Nur so gewährleisten Sie eine einwandfreie Luftzirkulation.

Der Gebrauch in Feuchträumen und Räumen mit chemischen oder brennbaren Substanzen oder Dämpfen ist nicht erlaubt. Gleiches gilt für das Anfassen mit feuchten oder nassen Händen.

Vor jeglicher Wartungsarbeit: Netzstecker ziehen!

Wie üblich bei Elektrogeräten, sollten Kinder, Behinderte und ältere Personen das Gerät nur unter Aufsicht bedienen.

Auch beim Transport sollte das Gerät möglichst aufrecht transportiert werden, damit das Kühlmittel sich innerhalb des Kreislaufes verteilt. Sollten Sie das Gerät nach dem Kauf in eine waagerechte Position gebracht haben, so stellen Sie das Gerät vor Inbetriebnahme unbedingt ca. 2 Stunden ordnungsgemäß und aufrecht hin, um dem Kühlmittelkreislauf Zeit zum regenerieren zu geben.

Die Anschlussspannung für Ihr Gerät beträgt 230V/50Hz. Stellen Sie sicher, dass Ihr Stromnetz für das Gerät geeignet ist. Sollte Netzstecker und Steckdose nicht zusammenpassen so ist hier durch einen qualifizierten Fachmann für Abhilfe zu sorgen. Gleiches gilt für den Fall eines beschädigten Netzsteckers oder Kabels. Mehrfach- und Zwischenstecker sind nach Möglichkeit zu vermeiden. Es gelten die entsprechenden Sicherheitsbestimmungen.

Das Gerät sollte nach dem Gebrauch ausgeschaltet werden. Hierfür verwenden Sie den entsprechenden Schalter am Bedienfeld. Keinesfalls das Gerät durch Ziehung des Netzsteckers ausschalten.

Das Gerät niemals ohne Filter oder Lüftungslamellen (Abb.2) benutzen. Beide sollten regelmäßig gereinigt werden.

Dieses Gerät darf von Personen (einschließlich Kindern) mit verminderten physischen, sensorischen oder mentalen Fähigkeiten oder mit mangelnder Erfahrung und mangelnden Fachkenntnissen nur dann benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden oder in der Anwendung des Gerätes angeleitet wurden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

BEI SCHÄDEN DURCH NICHTBEACHTUNG DER OBIGEN UND NUN FOLGENDEN HINWEISEN ERLISCHT JEGLICHE HAFTUNG UND GARANTIE.

Achtung ! Für Energiesparer: Kaminklappen, Wand- und Bodenlöcher schließen, damit die vom Klimagerät produzierte Kaltluft nicht entweichen kann. Schließen Sie Jalousien und Vorhänge um Sonneneinstrahlung zu vermeiden. Maximale Kühl- und Gebläseleistung einstellen bis eine angenehmes Raumklima erreicht ist – Einstellungen danach zum Wohlfühlen anpassen.

Lieferumfang

Vorderseite Rückseite

1. Anzeige
2. Bedienfeld
3. Tasten
4. Luftauslass
5. Tragegriff
6. Rollen

Zubehör

1. Außenadapter – über Schlauch streifen, dann in Isolierstreben schieben (oder in Öffnung von Wand/Fenster).
2. Abluftschlauch
3. Isolierstreben - zum Abdichten der Fensteröffnung, mit Loch zum Anschließen des Abluftrohres.
4. Isolierstreben - zum Abdichten der Fensteröffnung
5. Verschlusskappe zum Abdecken der Öffnung in Wand/Fenster.
6. Entwässerungsschlauch für kontinuierlichen Wasserablass
7. Aktivkohlefilter
8. Fernbedienung

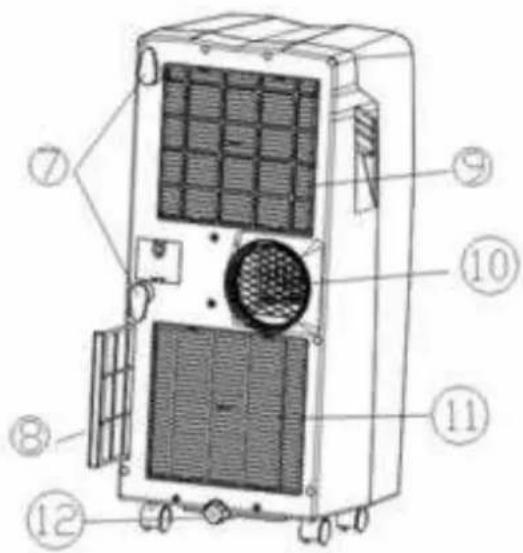

1. Kabelaufwicklung
2. Luftfilter
3. Lufteinlass
4. Abluftöffnung
5. Lufteinlass
6. Stopfen /Entleerungsöffnung

Ein angenehmes Raumklima ist mit Ihrem mobilen Suntec – Klimagerät ab heute in allen Ihren Räumlichkeiten möglich. Die Bedienung und der Aufbau sind sehr einfach. Im Folgenden zeigen wir Ihnen die zwei häufigsten Aufbauarten:

1. ohne Fenster- bzw. Mauerdurchbruch:

- Die mitgelieferten Isolierstreben (Schaumgummi) ggf. passgenau zurechtschneiden und zur Isolation in den Zwischenraum von Fenster, Fensterrahmen und Adapter stecken und der Heißluft keinen Wiedereintritt ermöglichen.

1. mit Fenster- bzw. Mauerdurchbruch :

Wand/ Scheibe mit einer Öffnung von mindestens 130 mm versehen und Mauerdurchführung einfassen.

Stecken Sie das entsprechende Passstück auf den Adapter des Abluftschlauches und verbinden Sie es mit der Mauerdurchführung. Hierbei sollte die größere Seite (Bohrlöcher) der Mauerdurchführung plan an der Außenwand des Hauses liegen.

Bei Nichtgebrauch des Gerätes haben Sie die Möglichkeit den Mauerdurchbruch mit der entsprechenden Verschlusskappe zu schließen.

Inbetriebnahme

Einsatz des Abluftschlauches

Bringen Sie den mitgelieferten Abluftschlauch so zwischen Fenster und Klimagerät an, dass die durch den Betrieb des Gerätes entstehende heiße Abluft ungehindert durch diesen und die Fensteröffnung entweichen kann. Hierzu ist es erforderlich den Schlauch so kurz wie möglich zu halten und Knicke, Krümmungen und Windungen zu vermeiden, damit hier keine Stauung der Heißluft entstehen kann. Ferner sollte der Abluftschlauch nicht durch einen anderen ersetzt oder verlängert werden, da dies die Funktion des Klimagerätes teilweise erheblich beeinträchtigen kann.

Der Abluftschlauch darf nicht verlängert werden, da es sonst zum Wärmerückstau und somit zum Defekt des Gerätes kommen kann!

Bedienung des elektronischen Modells

Bedienfeld

Fig. 12

1. EIN/AUS-Schalter
2. Zeitschaltuhr
3. Taste 'Temperatur erhöhen'
4. Kompressoranzeige
5. Anzeige "Wasserschale voll"
6. Taste 'Temperatur senken'
7. (Ventilator)Geschwindigkeits- Taste

8. Modus-(Funktions-)Taste

9. Anzeige des Ventilatormodus

10. Anzeige des Kühlmodus
11. Anzeige des Automatikmodus
12. Anzeige für hohe Ventilatorgeschwindigkeit
13. Anzeige für niedrige Ventilatorgeschwindigkeit
14. Anzeigefenster
15. Empfänger für Fernbedienung
16. Anzeige der Zeitschaltuhr

EIN/AUS schalten

1. Durch Drücken des EIN/AUS-Schalters wird das Gerät automatisch angeschaltet. Bei einer Umgebungstemperatur von

2. über 23°C arbeitet das Gerät im Kühlmodus.

3. über 20°C aber unter bzw. bis 23oC arbeitet das G erät im Ventilatormodus.

4. unter 20°C arbeitet das Gerät im Heizmodus (Nur b ei Modellen mit Kühlungs- und Heizungsfunktion.)

5. Auf der Anzeige erscheinen die Symbole der aktivierten Funktionen zeitgleich. *HINWEIS! Die Anzeige kann Umgebungstemperaturen von 0°C bis 50°C anzeigen

6. Zum Ausschalten des Geräts drücken Sie erneut den EIN/AUS-Schalter.

Einstellung von Modus/Funktion

Wählen Sie den gewünschten Betriebsmodus durch Drücken der MODE(Modus)-Taste: Automatisch, Kühlen oder Ventilator. Das Symbol des ausgewählten Modus leuchtet auf.

Einstellen der Temperatur

1. Stellen Sie die gewünschte Temperatur mit den Tasten 'Temperatur erhöhen' oder 'Temperatur senken' ein.
2. Im Anzeigefenster erscheint die eingestellte Temperatur nur während Sie 'Temperatur erhöhen' oder 'Temperatur senken' drücken. Ansonsten wird immer die Umgebungstemperatur angezeigt.
3. Der voreingestellte Temperaturwert des Gerätes für Kühlen ist: 24°C

Einstellen der Ventilatorgeschwindigkeit

1. Durch Drücken der SPEED-Taste können Sie die gewünschte Ventilatorgeschwindigkeit einstellen: hoch oder niedrig. Gleichzeitig erscheint das jeweilige Symbol.
2. Falls sich das Gerät im AUTO-Modus befindet, wird die Ventilatorgeschwindigkeit automatisch der jeweiligen Umgebungstemperatur angepasst (die betreffenden Anzeigen erscheinen); gleichzeitig ist die Geschwindigkeitstaste ohne Funktion.

Einstellen der Zeitschaltuhr

1. Mit der TIMER-Taste können Sie die gewünschten Betriebszeiten einstellen (1 bis 24 Stunden, das Zeitschaltuhrsymbol erscheint dann). Wenn die eingestellte Zeit abgelaufen ist, schaltet sich das Gerät automatisch ab. Auf der LCD-Anzeige erscheinen die Stunden, die Sie mit Drücken der TIMER-Taste einstellen. Wird die Zeitschaltuhrtaste nicht betätigt, läuft das Gerät ununterbrochen.

2. Sie können auch die Zeit bis zum Betriebsbeginn einstellen. Wenn Sie beispielsweise die Zeitschaltuhr auf '2' stellen, beginnt das Gerät nach zwei Stunden automatisch zu arbeiten.

Alle oben beschriebenen Funktionen können auch mit der beiliegenden Fernbedienung gesteuert werden.

Für die Fernbedienung sind zwei AAA-Batterien erforderlich.

Ausrichten des Luftstroms

Verschieben Sie die Rolle auf der Lüftungsöffnung in horizontaler Richtung, um die Luftstromrichtung einzustellen.

HINWEIS!

1. Um die Lebensdauer des Kompressors zu verlängern, warten Sie bitten nach jedem Abschalten des Geräts mindestens drei Minuten, ehe Sie es erneut anschalten.
2. Das Kühlsystem schaltet sich ab, sobald die Umgebungstemperatur unter die voreingestellte Temperatur fällt. Der Ventilator arbeitet jedoch in der eingestellten Geschwindigkeit weiter. Wenn die Umgebungstemperatur wieder über den voreingestellten Wert ansteigt, schaltet sich das Kühlsystem wieder an.

Einbau des Kohlefilters

1. Entfernen Sie den Filterrahmen vom Gerät .
2. Nehmen Sie den Aktivkohlefilter aus der Plastikhülle .
3. Legen Sie den Aktivkohlefilter auf der Rückseite des Gerätes ein.
4. Setzen Sie den Filterrahmen wieder auf das Gerät .

Entfeuchtung / Entwässerung

Grundsätzlich wird beim Kühlen durch Klimageräte der Luft Feuchtigkeit entzogen. Diese Feuchtigkeit wird in Form von Kondenswasser zunächst im Geräteinnern gesammelt. Ist der entsprechende interne Wasserbehälter voll so schaltet das Gerät automatisch vom Kühlmodus in den Gebläsemodus. An Ihrem Klimagerät leuchtet dann die Kontrollleuchte „Wassertank voll!“.

Bei der Ausführung Dynamic plus leuchtet bei vollem internen Wassertank die Kontrollleuchte AN / AUS grün auf.

Um die Kühlung wieder in Gang zu bekommen muss der interne Wassertank geleert werden. Schritte zur Entwässerung:

A

1. Schalten Sie das Gerät aus und vermeiden Sie, es in vollem Zustand zu bewegen.
2. Legen Sie ein Behältnis unter den Wasserablass.
3. Lösen Sie nun den Ablaufverschluss samt Gummistopfen vom Ablass und lassen Sie das Wasser abfließen.
4. Wenn Ihr Behältnis fast voll ist, verschließen Sie den Wasserablass wieder und leeren das Behältnis.
5. Wiederholen Sie diese Schritte bis der interne Wassertank entleert ist.
6. Stecken Sie den Gummistopfen samt Verschlusskappe wieder fest in den Ablauf.
7. Schalten Sie das Gerät wieder ein.

B

Wenn Sie eine kontinuierliche Entwässerung vorziehen, können Sie mit Hilfe eines Wasserablaufschlauches und ggf. eines

Verlängerungsschlauches (Außendurchmesser

18 mm) diesen mit der Ablauföffnung verbinden. Verlegen Sie den Schlauch mit

leichtem Gefälle, damit das Wasser automatisch ablaufen kann.

Reinigung / Wartung

VOR WARTUNG oder REINIGUNG GRUNDSÄTZLICH NETZSTECKER ZIEHEN!

Gehäuse

Das Gehäuse kann mit einem feuchten Tuch abgewischt werden. Es sollte jedoch in keinem Fall aggressive Reiniger, Chemikalien, Benzin, chemisch behandelte Tücher oder sonstige Reinigungslösungen verwendet werden.

Filter

Reinigen Sie regelmäßig den Luftfilter Ihres Klimagerätes. Dadurch erhalten Sie eine konstante

Leistung. Der Filter sollte durch Abklopfen bzw. mit Hilfe des Staubsaugers gereinigt werden.

Danach unter fließendem Wasser gründlich abspülen. Achten Sie darauf, dass die Wassertemperatur

nicht höher als 40°C beträgt. Nach dem Reinigen Fil ter vollständig trocknen lassen

und vor Inbetriebnahme des Gerätes unbedingt wieder einsetzen.

Gerät niemals ohne Filter einschalten.

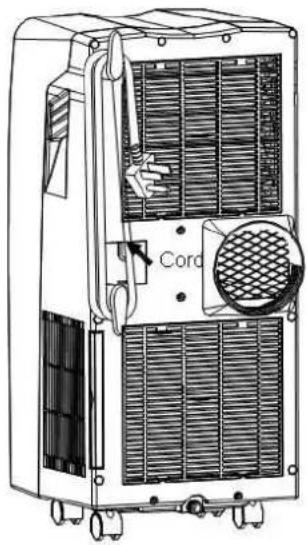

Lagerung (Überwinterung)

Netzstecker ziehen und komplett an der Rückseite des Gerätes aufwickeln. Interner Wassertank, wie im Kapitel Entwässerung beschrieben, vollständig entleeren. Gerät im Sonnenschein einige Stunden im Gebläsemodus laufen lassen um das Geräteinnere vollständig zu trocknen.

Lagern Sie das Gerät stehend, damit es nicht zu einer dauerhaften Verschiebung des Kühlmittels kommt. Decken Sie das Gerät mit einem Schutz ab, nach Möglichkeit mit dem Originalkarton.

Legen Sie keine schweren Gegenstände auf dem Gerät ab.

Das Gerät funktioniert Befindet such der Stecker in der Steckdose?

nicht Ist die Hauptsicherung eingeschaltet?

Wird WASSERBEHÄLTER VOLL angezeigt?

(Falls ja, Kondenswasser entfernen.)

Liegt die Raumtemperatur innerhalb des Betriebsbereichs?

Die Leistung des Gerätes Ist das Gerät direkt Sonneneinstrahlung ausgesetzt?

ist zu schwach (Bitte Vorhänge schließen.)

Stehen mehrere Fenster oder Türen offen?

Befinden sich zu viele Personen im Raum?

Befinden sich erhebliche Wärmequellen im Raum?

Das Gerät scheint nicht Ist der Filter staubig oder verschmutzt?

zu funktionieren Ist die Luftzuführung bzw. die Lüftungsöffnung verstopft?

Liegt die Raumtemperatur unter der von Ihnen gewählten

Temperatur?

Das Gerät ist zu laut Steht das Gerät auf einer unebenen

erschütterungsanfälligen Unterlage?

Ist der Boden, auf dem das Gerät steht, uneben?

Der Kompressor arbeitet Falls ja, kann es sein, dass der

nicht Überhitzungsschutz des Kompressors aktiviert ist.

Warten Sie ab, bis die Temperatur sinkt.

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte):

Dieses Symbol auf dem Produkt und begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling bitte zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen.
