BEDIENUNGSANLEITUNG Advance MM SUNTEC

☆ Bitte lesen Sie diese Anweisungen gut durch und bewahren sie sorgfältig auf

Modellnr.	Advance 2.9MM plus	Advance 3.5MM plus
Kühlkapazität	10000 BTU/hr2520 Kcal/hr2930 watts	12000 BTU/hr2770 Kcal/hr3516 watts
Strom/Ampere-verbrauch	1180W/ 5.3A	1500W/ 6.7A
Luftvolumen (max.Leistung)	420m3/h 500m	3/h
Entfeuchtungs-kapazität	1,8 L/h 2,0 L/h
Stromversorgung 230V~, 50 Hz
Kompressor Rotationskompressor
Kühlmittel R410A (vgl. Leistungsschild)
Kühlmittelmenge * 525g 530g
Ventilatorstufen 3
Zeitschaltuhr Elektronischer Schalter 1~24 Stunden
Betriebs-temperatur	18 ~ 32 °C
Abluftrohr ∅ 142 X 1500 mm
Nettogewicht 31 kg 32 kg
Abmessungen 450 X	365 X 825 mm (B x T x H)

ANMERKUNGEN:

1. Mit '*' markierte Daten können aus technischen Gründen schwanken. Genauere Angaben entnehmen Sie dem Leistungsschild auf der Rückseite des Produkts.
2. Obige Angaben gelten für die Messbedingungen: RT 27°C, RF 60% *RT steht für Raumtemperatur, RF für Raumfeuchtigkeit.

Dieses Gerät darf von Personen (einschließlich Kindern) mit verminderten physischen, sensorischen oder mentalen Fähigkeiten oder mit mangelnder Erfahrung und mangelnden Fachkenntnissen nur dann benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden oder in der Anwendung des Gerätes angeleitet wurden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

ALLGEMEINE SICHERHEITSHINWEISE

• DAS GERÄT DARF NUR AUFRECHTSTEHEND AUF EBENEM BODEN UND MINDESTENS 36 cm VON ANDEREN GEGENSTÄNDEN ENTFERNT BETRIEBEN WERDEN (ABB. 1 & 4).
• NIEMALS GEGENSTÄNDE AUF DAS GERÄT LEGEN ODER DEN LUFTEINLASS/AUSLASS VERDECKEN (ABB. 2).
- BEI LAUFENDEM GERÄT KINDER UND TIERE NIEMALS UNBEAUFSICHTIGT LASSEN.

ELEKTRISCHE SICHERHEITSMASSNAMEN

• NUR IN GESCHLOSSENEN RÄUMEN VERWENDEN.
- BEI NICHTGEBRAUCH ABSCHALTEN UND STROMSTECKER ZIEHEN.
• NICHT IN FEUCHTER ODER NASSER UMGEBUNG BETREIBEN (ABB 3)
• GERÄT NICHT AM STROMKABEL ZIEHEN.
- IST DAS STROMKABEL BESCHÄDIGT, MUSS ES ZUR GEFAHRENVERMEIDUNG VON EINEM ELEKTRIKER ODER EINER ÄHNLICH QUALIFIZIERTEN PERSON AUSGETAUSCHT WERDEN.

FÜR OPTIMALE WIRKUNG

• Die empfohlene Raumgröße sollte nicht überschritten werden
- Türen und Fenster sind zu schließen
- Zur sonnigsten Zeit des Tages sollten die Vorhänge vor Sonnenblenden geschlossen werden
- Filter müssen regelmäßig gereinigt werden
- Sobald die gewünschten Raumbedingungen erreicht sind, sollten Temperatur- und Lüftungseinstellungen reduziert werden.

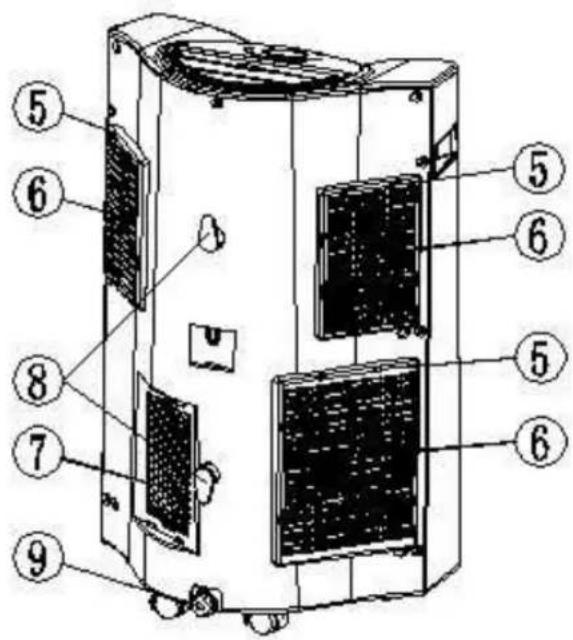

Vorderseite Rückseite

1. Bedienungsfeld
2. Luftauslass
3. Tragegriff
4. Rolle

1. Luftfilter
2. Lufteinlass
3. Auslass für Abluft
4. Kabelhalterung
5. Wasserstopfen / Drainageöffnung

Zubehör

1. Innenadapter, Teil 2 – über Schlauch streifen, dann mit Teil 1 verbinden.
2. Innenadapter, Teil 1 – mit Teil 2 verbinden und dann an Rückseite der Klimaanlage anschließen.
3. Außenadapter – über Schlauch streifen, dann in Schaumstoffstreifen schieben (oder in Öffnung von Wand/Fenster).
4. Runde Kappe zum Abdecken der Öffnung in Wand/Fenster.
5. Abluftrohr.
6. Schaumstoffstreifen – zum Abdichten der Fensteröffnung, mit Loch zum Anschließen des Abluftrohres.
7. Schaumstoffstreifen – zum Abdichten der Fensteröffnung
8. Entwässerungsschlauch für kontinuierliches Wasserablassen
9. Aktivkohlefilter
10. Fernbedienung (optional)

Einbau des Abluftrohrs

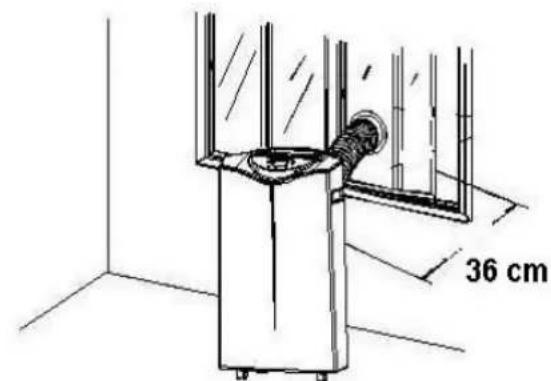

Ihr Gerät ist eine mobile Klimaanlage, die Sie von Zimmer zu Zimmer rollen können.

1. Einbau mit Schaumstoffstreifen

ABB.5

• Halten Sie die Schaumstoffstreifen an das Fenster und schneiden Sie sie gegebenenfalls passend zurecht.
• Schieben Sie das Abluftrohr durch den Schaumstoffstreifen und setzen den Streifen wie abgebildet in die Fensteröffnung ein; schieben Sie das Fenster ein wenig zurück, um den Streifen festzuhalten. Bei Schiebefenstern verfahren Sie genauso. Hinweis: Schutzmaßnahmen gegen mögliche Eindringlinge ergreifen!

2. Einbau mit dem Adapter

ABB.6

ABB.7

• Schneiden Sie in Wand oder Fenster eine Öffnung mit 136 mm Durchmesser.
• Schieben Sie das Abluftrohr durch das Fenster bzw. die Wand und bringen wie abgebildet von außen den Gewindeadapter an.
• Wird das Gerät nicht benutzt, verschließen Sie die Öffnung mit dem mitgelieferten Deckel.

Befestigen des Abluftrohrs

• Verwenden Sie nur das mitgelieferte Rohr. Befestigen Sie Abluftrohr und Adapter an der Geräterückseite.

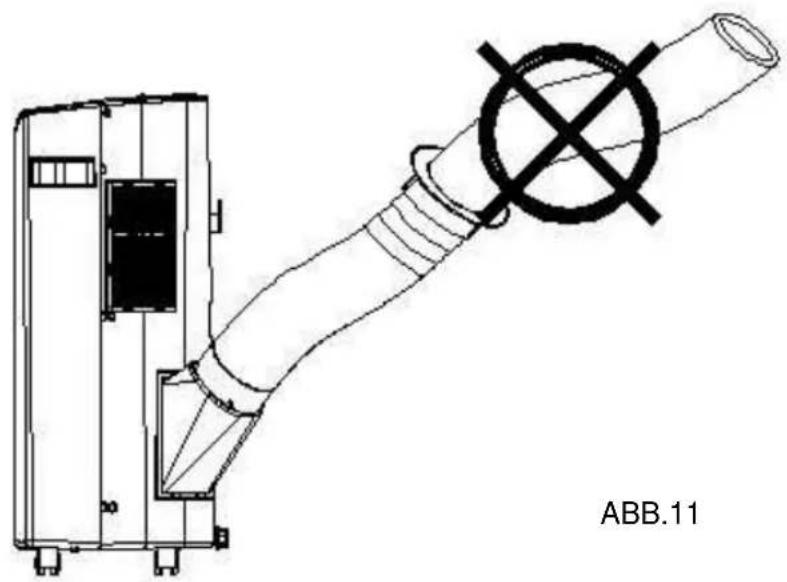

• Knicken oder verbiegen Sie das Abluftrohr nicht, da sich sonst feuchte Abluft sammelt, was zu Überhitzen und Notstopp des Geräts führen kann. ABB 8 & 9 zeigen korrekte Rohrpositionen.
• Das Rohr kann von 300 mm auf 1500 mm verlängert werden, aber für optimale Wirkung sollten Sie es so kurz wie möglich halten.

Die Länge des Abluftrohrs ist genau auf die Spezifikationen dieses Produkts abgestimmt. Ersetzen oder verlängern Sie es nicht durch ein eigenes Rohr, da dies zu einer Fehlfunktion des Geräts führen kann.

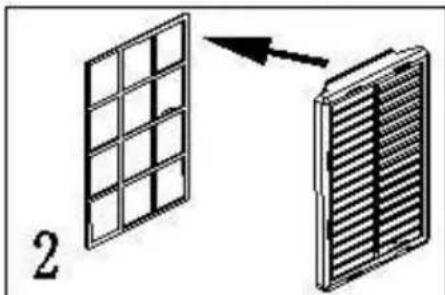

Einbau des Kohlefilters

1. Entfernen Sie den Filterrahmen vom Gerät.
2. Entfernen Sie den Filter-halter vom Filterrahmen.
3. Nehmen Sie den Aktivkohlefilter aus der Plastikhülle.
4. Legen Sie den Aktivkohlefilter in den Filterrahmen ein.
5. Fixieren Sie den Filter mit dem Filterhalter im Rahmen.
6. Setzen Sie den Filter- rahmen wieder in das Gerät ein.

1. EIN/AUS (Strom) Schalter
2. Anzeige Entfeuchtung /Wasser voll
3. Anzeige Ventilator (Belüftung)
4. Modustaste
5. Anzeige Heizfunktion
6. Anzeige Celsius oder Fahrenheit (vgl. das von Ihnen gekaufte Modell)
7. Schwenkschalter
8. Anzeige Schlaffunktion
9. Schlaffunktionstaste
10. "Temperatur senken"-Taste

11. Anzeige der Raumtemperatur

12. Empfangsteil für Fernbedienung

13. Anzeige Zeitschaltuhr
14. "Temperatur erhöhen"-Taste
15. Zeitschaltuhr
16. Anzeige TiO2/Ionisator (nur bei Geräten mit TiO2/Ionisator)
17. TiO2/Ionisator-Taste (nur bei Geräten mit TiO2/Ionisator)
18. Ventilator-Geschwindigkeitsanzeige
19. Anzeige für Automatikfunktion
20. Ventilator-Geschwindigkeitstaste
21. Anzeige Kühlfunktion

EIN/AUS schalten

1. Durch Drücken des EIN/AUS-Schalters wird das Gerät automatisch angeschaltet.

Bei einer Umgebungstemperatur von

• über 23 °C arbeitet das Gerät im Kühlmodus.
• über 20 °C aber bis maximal 23°C arbeitet das Gerät im Ventilatormodus.

• unter 20 °C arbeitet das Gerät im Heizmodus (Nur bei Modellen mit Kühlungs- und Heizungsfunktion)

• Zeitgleich erscheinen die Symbole der gerade aktiven Funktionen. *HINWEIS! Das Anzeigefenster zeigt die Umgebungstemperatur von 0°C bis 50°C an.

• Zum Ausschalten des Geräts drücken Sie erneut den EIN/AUS-Schalter.

Einstellen von Modus/Funktion

Wählen Sie den gewünschten Betriebsmodus durch Drücken der MODE(Modus)-Taste: Automatisch, Kühlen, Ventilator, Entfeuchten oder Heizung. (Heizung ist nur möglich bei Modellen mit Kühlungs- und Heizungsfunktion.)

Das Symbol des ausgewählten Modus leuchtet auf.

Einstellen der Temperatur

1. Regeln Sie die Temperatur nach Wunsch mit den Tasten 'Temperatur erhöhen' (UP) oder 'Temperatur senken' (DOWN).
2. Im Anzeigefenster erscheint die eingestellte Temperatur nur, während Sie 'Temperatur erhöhen' oder 'Temperatur senken' drücken. Ansonsten wird immer die Umgebungstemperatur angezeigt.
3. Die voreingestellten Temperaturwerte des Gerätes sind: 24°C für Kühlen, 20°C für Heizung.

Einstellen der Ventilatorstufe

1. Durch Drücken der SPEED-Taste können Sie die gewünschte Ventilatorstufe einstellen: hoch, mittel oder niedrig. Gleichzeitig erscheint das jeweilige Symbol.

2. Falls sich das Gerät im AUTO-Modus befindet, wird die Ventilatorgeschwindigkeit automatisch der jeweiligen Umgebungstemperatur angepasst.

Einstellen der Zeitschaltuhr

1. Mit der TIMER-Taste können Sie die gewünschten Betriebszeiten einstellen (1 bis 24 Stunden, das Zeitschaltuhrsymbol erscheint dann). Wenn die eingestellte Zeit abgelaufen ist, schaltet sich das Gerät automatisch ab. Auf der LCD-Anzeige erscheinen die Stunden, die Sie mit Drücken der TIMER-Taste einstellen. Wird die TIMER-Taste nicht betätigt, läuft das Gerät ununterbrochen.

2. Wenn Sie die Zeitschaltuhr-Taste drücken, ohne andere Funktionen einzuschalten, können Sie die Zeit VOREINSTELLEN, nach der das Gerät zu arbeiten beginnt. Wenn Sie beispielsweise die Zeitschaltuhr auf '2' stellen, beginnt das Gerät nach zwei Stunden, automatisch zu arbeiten.

Die Schlaffunktion

1. Im Kühlmodus erhöht sich die eingestellte Temperatur bei Drücken der SLEEP-Taste nach einer Stunde um 1°C, nach der zweiten Stunde nochmals um 1°C; anschließend bleibt sie konstant.

2. Im Heizmodus sinkt nach Drücken der SLEEP-Taste die eingestellte Temperatur nach einer Stunde um 1°C, nach der zweiten Stunde nochmals um 1°C und bleibt dann konstant.

3. Im Schlafmodus bleibt die Ventilatorgeschwindigkeit auf niedriger Stufe. Nach nochmaligem Drücken der SLEEP-Taste wird automatisch zur vorher eingestellten Temperatur und Ventilatorstufe zurückgekehrt.

4. Nach 12 Stunden Betrieb im Schlafmodus schaltet sich das Gerät automatisch aus.
5. Bitte beachten Sie, dass die Schlaffunktion nicht verfügbar ist, während das Gerät im Ventilator-, Entfeuchtungs- oder Auto-Modus arbeitet, sondern nur im Kühl- und Heizmodus.
6. Wenn das Gerät in Schlafmodus läuft, bleibt die Ventilatorgeschwindigkeit auf der Stufe NIEDRIG.

Die Schwenkfunktion

Bei Drücken der Schwenk (SWING)-Taste wird der Luftauslass in drei unterschiedlichen Winkeln verstellt: 60°、68°、75°

Bei jedem Anschalten des Geräts stellt sich der Luftauslass zunächst auf 75° und kehrt dann automatisch zur voreingestellten Position zurück. Wenn Sie die Schwenk(SWING)-Taste neu drücken, stellt sich der Luftauslass ebenfalls zuerst auf 75°.

Die Entfeuchtungsfunktion

Im Entfeuchtungsmodus kann die Temperatur nicht eingestellt werden, und der Ventilator läuft auf niedrigster Stufe.

Die Heizfunktion

Es gibt zwei verschiedene Heizmethoden – Wärmepumpe (Umkehrtyp) und passive Wärmesteuerungs (PTC)-Heizung. Ein Gerät kann nur mit einer Funktion arbeiten.

- Bei einer Wärmepumpe wird die warme Umgebungsluft (üblicherweise während des Sommers) genutzt, um die Wärme nach Bedarf zum Beheizen eines Bereichs zu verwenden. Die Abluftleitung muss fest installiert sein, damit in diesem Modus die Kaltluft abgesaugt und auf die übliche Art weiterbehandelt werden kann. Bei dieser Technik kann das Gerät mit den Stufen HOCH/MITTEL/NIEDRIG laufen.

- Mit einer PTC-Heizung kann das Gerät nur auf Stufe MITTEL laufen.

Die TiO2 / Ionisierungsfunktion

1. Betrifft nur Modelle mit TiO2- oder Ionisierungsfunktion, d.h. solche, deren Modellnummer T oder I enthalten. T steht für TiO2, I steht für Ionisator. * TiO2 ist eine Art photochemischer Katalyse.
2. Um die TiO2- oder Ionisierungsfunktion anzuschalten drücken Sie bitte die Taste TiO2/Ionisator. Diese beiden Funktionen reinigen die Luft und verbessern so die Luftqualität.

Die Selbstdiagnose

Dieses Gerät verfügt über eine Selbstdiagnosefunktion. Wenn Störungen im Gerät auftreten, zeigt die LCD-Anzeige "E1" oder "E2" an. In diesem Fall kontaktieren Sie bitte Ihr Servicecenter.

Sämtliche oben genannten Funktionen können auch über die mitgelieferte Fernbedienung gesteuert werden.

Für die Fernbedienung benötigen Sie zwei AAA-Batterien.

1. Um die Lebensdauer Ihres Kompressors zu verlängern, warten Sie bitte nach jedem Abschalten des Geräts mindestens 3 Minuten, ehe Sie es wieder anschalten.
2. Das Kühlsystem schaltet sich aus, sobald die Umgebungstemperatur niederiger ist als die eingestellte Temperatur. Der Ventilator arbeitet aber weiterhin auf der eingestellten Stufe. Sobald die Umgebungstemperatur wieder über die eingestellte Temperatur steigt, schaltet sich die Kühlung wieder an.
3. Ebenso schaltet sich die Heizung ab, sobald die Umgebungstemperatur über die eingestellte Temperatur steigt (der Ventilator arbeitet aber weiterhin auf der eingestellten Stufe). Sobald die Umgebungstemperatur wieder unter die eingestellte Temperatur sinkt, schaltet sich die Heizung wieder an.
4. Das Gerät besitzt eine ANTI-FROST-Funktion. Wenn die Heizung bei niedrigen Temperaturen läuft, wird die Heizfunktion manchmal unterbrochen, damit Gefriereis abgetaut wird. Wenn dies geschieht, warten Sie bitte einfach ab, bis die Heizung sich von selbst wieder anschaltet.

Während des Kühlprozesses wird Feuchtigkeit aus der Luft extrahiert und sammelt sich als Wasser im Gerät an. Sobald der Sammelbehälter voll ist, schalten sich Kompressor und Motor aus. Die Anzeige „Wasser voll“ leuchtet auf, und ein Warngeräusch ertönt.

Zur Wiederaufnahme des Kühlbetriebs leeren Sie bitte zuerst den Auffangbehälter wie folgt:

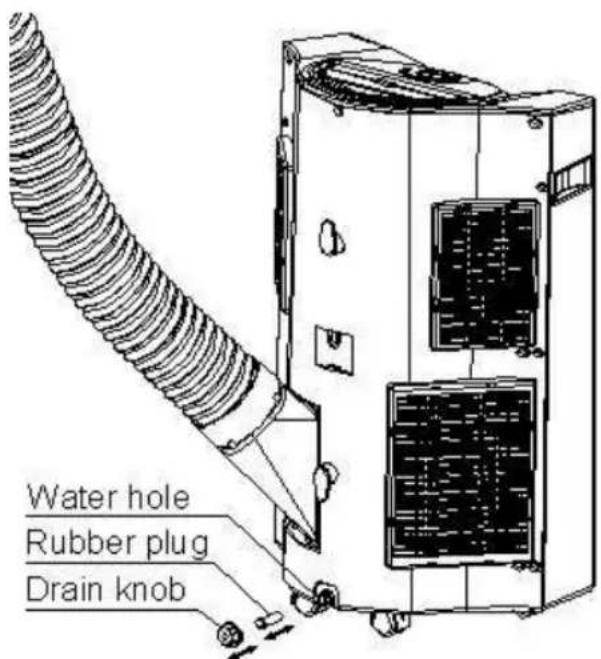

1. Klimaanlage abschalten und möglichst nicht bewegen.
2. Einen Auffangbehälter (z.B. flache Schüssel) unter die Drainageöffnung stellen.
3. Drainagedeckel und Gummipfropfen aus der Drainageöffnung entfernen und Wasser ablassen.
4. Wenn der Behälter fast voll ist, Pfropfen wieder in die Öffnung stecken und Behälter leeren.
5. Wiederholen, bis das Gerät geleert ist.
6. Pfropfen einstecken und Drainagedeckel fest verschließen.
7. Gerät einschalten – "Wasser voll"-bzw. "Kompressor"-Anzeige sollte nicht mehr blinken.

So lassen Sie das Gerät laufen, ohne den Sammelbehälter leeren zu müssen:

• Drainagedeckel und Gummipfropfen entfernen und gut aufbewahren.

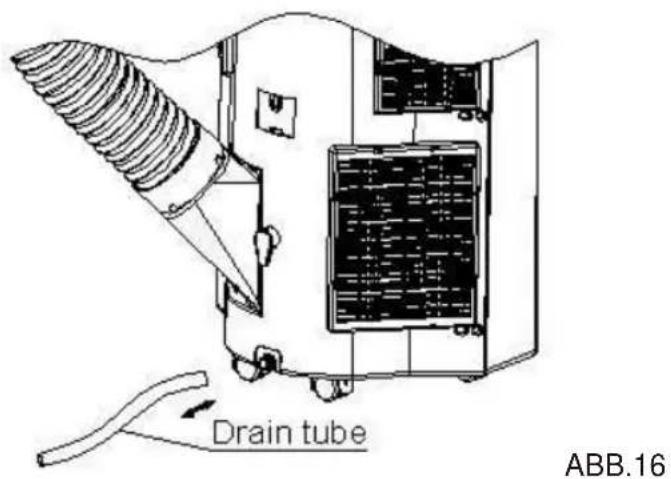

• Mitgelieferten Drainageschlauch an Drainageöffnung anschließen und das andere Schlauchende in einem Abfluss positionieren.

- Der Drainageschlauch kann durch einen Verlängerungsschlauch sowie dem passenden Verbindungsstück verlängert werden.

Bitte beachten Sie

1. Abfluss darf nicht höher als die Drainageöffnung liegen.
2. Blinkende Kompressor/Wasser voll-Anzeige funktioniert nicht bei dieser Methode.

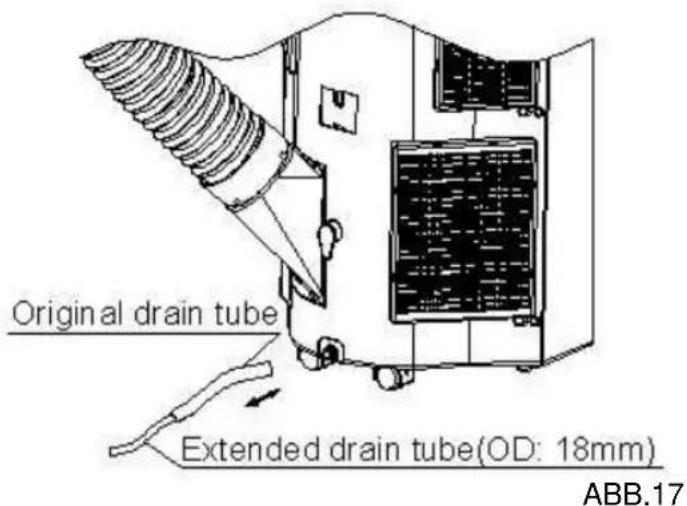

3. Wollen Sie den Drainage-schlauch verlängern, können Sie einen anderen Schlauch daran anschließen (Außendurchmesser: 18 mm)

Besondere Sicherheitshinweise für Heizfunktion!

Wenn Sie die Heizfunktion aktivieren, beachten Sie bitte:

1. Montieren Sie die Abluftleitung bitte sorgfältig, damit alle Kaltluft nach außen geleitet wird. (Informationen zum korrekten Einbau finden Sie im Benutzerhandbuch.)
2. Sorgen Sie für kontinuierliche Entwässerung (d.h. Entwässerung durch Drainageschlauch).
3. Der Temperaturbereich für die Heizfunktion liegt zwischen 7 und 27°C (für die Kühlfunktion liegt er bei 18 bis 32°C). Liegt die Temperatur außerhalb dieses Bereichs, kann das ordnungsgemäße Funktionieren des Geräts nicht garantiert werden.

Ziehen Sie stets den Stromstecker, ehe Sie die Klimaanlage reinigen. Regelmäßige Reinigung maximiert die Effizienz der Klimaanlage.

Reinigen des Gehäuses

Wischen Sie das Gehäuse mit einem weichen, feuchten Tuch sauber. Verwenden Sie niemals aggressive Chemikalien, Benzin, Detergentien, chemisch behandelte Tücher oder andere Reinigungsmittel. Diese können das Gehäuse beschädigen.

Reinigen des Filters

Benutzen Sie den Staubsauger oder klopfen den Filter aus, um losen Staub und Schmutz von den Filtern zu entfernen, und spülen Sie sie gründlich unter fließendem Wasser ab (Wassertemperatur maximal 40°C).

Trocknen Sie den Filter gründlich ab, ehe Sie ihn wieder einsetzen. Hinweis! Gerät niemals ohne Filter laufen lassen.

Langfristige Lagerung

• Lassen Sie alles Wasser aus dem Gerät ablaufen, ehe Sie es für mehrere Stunden nur im Ventilatormodus laufen lassen; so wird das Geräteinnere vollkommen trocken.
• Reinigen oder wechseln Sie den Filter.
• Ziehen Sie das Stromkabel und wickeln es wie abgebildet auf
• Lagern Sie das Gerät im Originalkarton oder decken es vollständig ab.

ABB.19

Die Klimaanlage läuft nicht

• Ist die Klimaanlage an das Stromnetz angeschlossen?
  • Gibt es einen Stromausfall?
• Blinkt die Anzeige Kompressor / Wasser voll?
• Liegt die Raumtemperatur unter der eingestellten Temperatur?

Das Gerät arbeitet, bewirkt aber wenig

• Gibt es direkte Sonneneinstrahlung? (Bitte Vorhänge zuziehen.)
  • Sind zu viele Fenster oder Türen geöffnet?
  • Sind zu viele Personen im Raum?
  • Erzeugt etwas im Raum viel Hitze?

Das Gerät bewirkt anscheinend gar nichts.

• Ist der Filter verstaubt oder verdreckt?
• Sind Lufteinlass oder –auslass blockiert?
• Liegt die Raumtemperatur u nter der eingestellten Temperatur?

Das Gerät ist zu laut

• Steht das Gerät schief, wodurch Vibrationen erzeugt werden?
• Ist der Untergrund uneben?

Der Kompressor läuft nicht.

- Vermutlich ist der Überhitzungsschutz des Kompressors eingeschaltet. Warten Sie, bis er sich wieder abgekühlt hat.

★Versuchen Sie niemals, das Gerät selbst zu reparieren oder zu zerlegen

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte):

Dieses Symbol auf dem Produkt und begleitenden Dokumenten bedeutet, dass

elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling bitte zu den eingerichteten kommunalen Sammelstellen bzw.

Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen.
