Produkttyp	Tragbarer Lautsprecher
Marke	Odys
Modell	Rave
Abmessungen (ca.)	20 x 15 x 10 cm
Gewicht (ca.)	1 kg
Stromversorgung	Eingebauter Akku, USB-C-Ladeanschluss
Akku-Laufzeit (ca.)	10 Stunden bei mittlerer Lautstärke
Bluetooth	Version 5.0, Reichweite bis 10 m
AUX-Eingang	3,5 mm Klinke
Freisprechfunktion	Ja, integriertes Mikrofon
Lautsprechertyp	Vollbereichs-Treiber
Ausgangsleistung	10 W RMS
Frequenzbereich	80 Hz - 20 kHz
Wasserbeständigkeit	IPX5 (spritzwassergeschützt)
Reinigung	Mit einem trockenen Tuch abwischen
Sicherheitshinweise	Nicht in Wasser tauchen; kein offenes Feuer in der Nähe
Lieferumfang	Lautsprecher, USB-C-Kabel, Bedienungsanleitung
Ersatzteile	Erhältlich über den Kundendienst von Odys
Reparatur	Nur durch autorisiertes Fachpersonal
Garantie	2 Jahre

Häufig gestellte Fragen - Rave Odys

Wie verbinde ich den Odys Rave Lautsprecher per Bluetooth?

Aktivieren Sie Bluetooth auf Ihrem Gerät und wählen Sie 'Odys Rave' aus der Liste der verfügbaren Geräte aus. Bei erfolgreicher Verbindung ertönt ein Signalton.

Wie lade ich den Akku des Lautsprechers?

Schließen Sie das mitgelieferte USB-C-Kabel an den Lautsprecher und an eine USB-Stromquelle (z.B. Netzteil) an. Die LED zeigt den Ladevorgang an.

Wie lang ist die Akkulaufzeit?

Die Akkulaufzeit beträgt bis zu 10 Stunden bei mittlerer Lautstärke. Hohe Lautstärke oder Basswiedergabe verkürzen die Laufzeit.

Kann ich den Lautsprecher mit einem Kabel verbinden?

Ja, der Lautsprecher verfügt über einen 3,5-mm-AUX-Eingang. Verbinden Sie ihn mit einem handelsüblichen Audiokabel mit Ihrem Gerät.

Ist der Lautsprecher wasserdicht?

Der Odys Rave ist spritzwassergeschützt nach IPX5, d.h. er hält Regen und Spritzwasser aus, sollte aber nicht untergetaucht werden.

Wie kann ich die Freisprechfunktion nutzen?

Bei einem eingehenden Anruf drücken Sie die Multifunktionstaste, um den Anruf anzunehmen. Das Mikrofon ist im Lautsprecher integriert.

Was tun, wenn der Lautsprecher nicht reagiert?

Halten Sie die Ein-/Austaste für 10 Sekunden gedrückt, um einen Reset durchzuführen. Schalten Sie dann das Gerät wieder ein.

Kann ich zwei Lautsprecher koppeln?

Dieses Modell unterstützt keine Stereo-Kopplung mit einem zweiten Lautsprecher. Es ist nur ein Einzelbetrieb möglich.

Wie reinige ich den Lautsprecher richtig?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine scharfen Reinigungsmittel oder Wasser, da diese das Gerät beschädigen könnten.

Wo finde ich Ersatzteile oder die Bedienungsanleitung?

Ersatzteile und die Bedienungsanleitung im PDF-Format erhalten Sie auf der Odys-Website oder über den Kundendienst.

BEDIENUNGSANLEITUNG Rave Odys

Wichtige Sicherheitshinweise

1) Lesen Sie diese Hinweise.

2) Beachten Sie diese Hinweise.

3) Beachten Sie alle Warnhinweise.

4) Befolgen Sie alle Hinweise.

5) Benutzen Sie das Gerät nicht in unmittelbarer Nähe von Wasser.

6) Reinigen Sie das Gerät nur mit einem weichen Tuch.

7) Blockieren Sie nicht die Lüftungsöffnungen und installieren Sie das Gerät nur entsprechend der Bedienungsanleitung.

8) Installieren Sie das Gerät nicht in unmittelbarer Nähe von Wärmequellen, wie Heizkörpern, Heizgeräten, Herden oder sonstigen Geräten (einschließlich Verstärkern), die Wärme erzeugen.

9) Das Gerät muss an einer geerdeten Steckdose angeschlossen werden.

10) Schützen Sie das Netzkabel, damit nicht darauf getreten oder es eingeklemmt wird. Achten Sie insbesondere auf den Stecker und den Bereich, in welchem das Netzkabel aus dem Gerät kommt.

11) Benutzen Sie ausschließlich von Hersteller empfohlene Zubehörteile.

12) Ziehen Sie während eines Gewitters und bei längerer Nichtbenutzung bitte den Netzstecker, falls angeschlossen.

13) Wenden Sie sich mit Wartungsarbeiten nur an einen autorisierten Kundendienst. Wenden Sie sich an einen Kundendienst, wenn das Gerät in irgendeiner Weise beschädigt wurde, wenn beispielsweise Netzkabel oder -stecker beschädigt sind, Feuchtigkeit oder Fremdkörper in das Gerät eingedrungen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, wenn das Gerät nicht richtig funktioniert oder heruntergefallen ist.

14) Das Gerät wird durch Ziehen des Netzsteckers vollständig vom Stromnetz getrennt. Die Steckdose muss während des Betriebs jederzeit frei zugänglich sein.

ODYS Rave

15) Blockieren Sie nicht die Lüftungsöffnungen mit Zeitungen, Tischtüchern, Gardinen usw.
16) Stellen Sie keine offenen Flammen (wie Kerzen) auf dem Gerät lab.
17) Entsorgen Sie Batterien stets umweltgerecht.
18) Das Gerät ist zur Benutzung in moderatem Klima ausgelegt.
19) Setzen Sie das Gerät nicht Spritzwasser oder Tropfwasser aus und stellen Sie keine mit Wasser gefüllten Gegenstände (wie Vasen) auf dem Gerät ab.

WARNHINWEIS: Zur Vermeidung von Feuer und Stromschlag setzen Sie das Gerät bitte weder Regen noch Feuchtigkeit aus.

WARNHINWEIS: Setzen Sie die Batterien weder Hitze (direkte Sonneneinstrahlung) noch Feuer und dergleichen aus.

Der Blitz im gleichseitigen Dreieck weist auf gefährliche Hochspannung im Gerät hin, die zu Stromschlag führen kann.

Das Ausrufungszeichen im gleichseitigen Dreieck weist auf wichtige Bedienungs- und Wartungsanleitungen hin. Das Symbol zeigt an, dass dieses Gerät doppelt isoliert ist. Bitte benutzen Sie ausschließlich Original-Ersatzteile.

VORSICHT: Bei elektrostatischer Aufladung kann es zu Fehlfunktionen kommen und das Gerät muss zurückgestellt werden.

Hinweise zum Umweltschutz

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

Entsorgungshinweis

Bitte werfen Sie das defekte Gerät nicht in den normalen Hausmüll (interne Batterie). Bringen Sie das defekte Gerät zu Ihrem Fachhändler oder zu einer entsprechenden Sammelstelle. Damit ermöglichen Sie eine umweltgerechte Entsorgung.

Support

URL: http://www.odys.de

Auf unserer Website finden Sie neueste Informationen über dieses Gerät, über andere Produkte unseres Unternehmens und über unser Unternehmen selbst. Falls Sie Fragen oder Probleme haben, lesen Sie die FAQs auf unserer Website oder wenden Sie sich an unseren Kundendienst [e-mail].

Hersteller

Axdia International GmbHFormerweg 9D-47877 Willich(Germany)

Tel: [phone] / 8826-0Fax: [phone]Support-Hotline: [phone]Web: www.odys.deE-Mail: [e-mail]

Bestimmungsgemäßer Gebrauch

Das Gerät ist zur Wiedergabe von Musik in gebräuchlichen Formaten und zur Tonausgabe von über Kabel oder Bluetooth übertragenen Audiosignalen konzipiert. Dies ist der ausschließliche Nutzungszweck des Geräts. Bitte beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jegliche andere Nutzung wird als nicht bestimmungsgemäß angesehen und kann zu Schäden oder Verletzungen führen. Weiterhin verlieren Sie damit alle Garantieansprüche. Der Hersteller übernimmt keinerlei Haftung für Schäden aufgrund nicht bestimmungsgemäßer Benutzung. Diese Anleitung weicht möglicherweise leicht von Ihrem Gerät ab. Änderungen bleiben vorbehalten. Bitte folgen Sie den Hinweisen im Gerät.

ODYS Rave

Inhalt

Inhalt - 5 -

1 Konformität - 6 -

2 Eigenschaften.... - 6 -

3 Verpackungsinhalt.... - 6 -

4 Akku laden.... - 7 -

5 Hauptgerät.... - 8 -

6 Einstellungen am Gerät.... - 9 -

7 Bluetooth - 10 -

8 Verbinden mit anderen Geräten.... - 11 -

9 Fehlersuche.... - 12 -

10 Garantiebedingungen.... - 13 -

1 Konformität

Hiermit erklärt Axdia International GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen

relevanten Vorschriften der Richtlinie 1999/5/EG befindet.

Die CE Konformitätserklärung zu diesem Produkt finden Sie im Internet auf:

www.odys.de – Service – Downloads (http://www.odys.de/web/downloads_de.html)

2 Eigenschaften

1) Kompatibel mit bluetoothfähigen, sowie allen Geräten, die über einen entsprechenden Audioausgang verfügen (siehe Anschlüsse).
2) Einfache Bedienung durch die Tasten an der Seite des Gerätes.

3 Verpackungsinhalt

ODYS Rave, USB KABEL, Anleitung

4 Akku laden

Das Gerät wird über einen integrierten Akku versorgt. Eine Installation ist nicht erforderlich. Laden Sie das Gerät bei niedriger Akkukapazität.

Zum Laden des Akkus schließen Sie das Gerät über das USB Kabel an einen PC an oder nutzen Sie ein USB

Stromadapterkabel, z. B. eines das auch bei Smartphones genutzt werden kann. Eine volle Ladung dauert ca. 3 Stunden. Während des Ladens leuchtet die Leuchtdiode permanent rot. Wenn das Gerät vollständig aufgeladen ist leuchtet es grün.

Bitte beachten Sie:

a. Wir empfehlen zum Laden Ihres Gerätes ausschließlich das mitgelieferte USB Kabel zu verwenden.
b. Das Gerät ist auch während des Ladevorgangs betriebsbereit. Für eine lange Lebensdauer des Akkus empfehlen wir allerdings, das Gerät während des Ladens NICHT zu benutzen.
c. Laden Sie den Akku vor Erstgebrauch.
d. Für beste Leistung müssen Lithium-Ionen-Akkus häufig benutzt werden. Bei geringer Nutzung laden Sie den Akku wenigstens einmal monatlich nach.

5 Hauptgerät

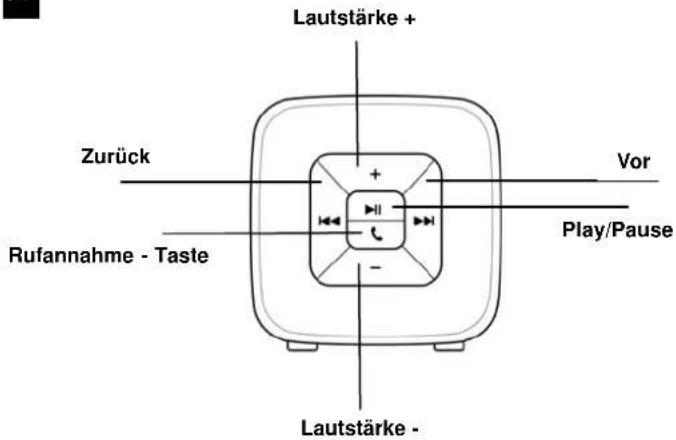

Seitenansicht:

Rückseite

6 Einstellungen am Gerät

Lautstärke erhöhen +:

Während des Abspielens drücken Sie die Vol + Taste an der Seite des Gerätes um die Lautstärke zu erhöhen, wenn die maximale Lautstärke erreicht ist, ertönt ein Piep. Die Lautstärke kann auch an dem per Bluetooth verbundenen Gerät selber erhöht werden.

Lautstärke verringern -:

Während des Abspielens drücken Sie die Vol - Taste an der Seite des Gerätes um die Lautstärke zu verringern. Die Lautstärke kann auch an dem per Bluetooth verbundenen Gerät selber verringert werden.

Play / Pause ▶ II :

Drücken Sie während des Abspielens die Play/Pause Taste um die Wiedergabe anzuhalten, drücken Sie die Taste erneut um die Wiedergabe fortzusetzen. Sie können dies auch an dem per Bluetooth verbundenen Gerät vornehmen.

Wenn Sie die Play/Pause taste für 3 Sek. gedrückt halten, beenden Sie damit die Bluetoothverbindung. Das Gerät beginnt damit andere Bluetoothverbindungen zu suchen, wenn Sie einen Piep hören.

Rufannahme Taste:

Wenn Sie während der Wiedergabe von Ihrem Handy auf dem Gerät einen Anruf erhalten, können Sie diesen mit der Rufannahme Taste auf dem Gerät selber annehmen. Um den Anruf zu beenden drücken Sie ebenfalls wieder die Rufannahme Taste.

Vor / Zurück ◀◀◀◀ :

Drücken Sie eine von diesen Tasten um eine Track weiter oder einen Track zurückzugehen, während einer

Bluetoothverbindung.

7 Bluetooth

Verbinden via Bluetooth:

Dieses Gerät kann das Stereo Audio Signal der via BLUETOOTH angeschlossenen Audiogeräte empfangen und abspielen.

1. Schalten Sie das Gerät ein.
2. Während der Verbindung blinkt eine blaue LED Anzeige auf und das Gerät piept kur.
3. Aktivieren Sie nun BLUETOOTH auf Ihrem bluetoothfähigem Audiogerät.
4. Koppeln und verbinden Sie mit dem ODYS Rave auf Ihrem Audiogerät.
5. Die Verbindung ist erfolgreich, die LED Anzeige blinkt blau auf und die Wiedergabe wird gestartet.

Beachten Sie:

• Der Verbindungsmodus wird automatisch nach 1,5 Minuten abgebrochen.
• Die Verbindung von einem Audiogerät mit dem ODYS Rave ist nur dann möglich, wenn der ODYS Rave sich im Verbindungsmodus befindet und die blaue LED blinkt.
• Die oben erwähnten sind allgemeine Schritte, um ein BLUETOOTH Gerät mit Ihrem Gerät zu verbinden. Für genauere Anweisungen zur BLUETOOTH Verbindung,

ODYS Rave

wenden Sie sich bitte an den Hersteller des Audiogerätes.

8 Verbinden mit anderen Geräten

Audio-In:

1. Verbinden Sie den AUX IN Eingang Ihres Gerätes mit einer Audioquelle, wie z.B. einem MP3 Player oder DVD Player mit einem RCA Kabel (nicht im Lieferumfang enthalten).
2. Schalten Sie das Gerät und Ihre Audioquelle ein.
3. Mit Hilfe der Bedienelemente an der angeschlossenen Audioquelle können Sie Wiedergabe starten.
4. Falls die Audioquelle über eine Bluetooth Version unter 2.1 verfügt, geben Sie bitte das Passwort „0000“ ein.

9 Fehlersuche

Anzeichen	Mögliche	Gründe	Lösung
Keine Wiedergabe im Bluetooth Modus.	1. Das Gerät ist nicht richtig mit dem Audiogerät verbunden.2. Das Gerät ist außerhalb der Reichweite des Audiogerätes.3. Die Lautstärke ist stumm geschaltet oder auf der niedrigsten Einstellung.		1. Folgen Sie der Anleitung zu manuellen Verbindung von Audiogeräten mit dem ODYS Rave.2. Stellen Sie ihr Gerät in die Bluetooth Reichweite.3. Stellen Sie die Lautstärke ein.
Wiedergabe ist im Bluetooth / AUX Modus verzerrt.	Die Tonquelle ist gestört.		Wenn die ursprüngliche Klangquelle des externen Audiogerätes gestört oder von schlechter Qualität ist, wirkt sich dies auf die Lautsprecher des ODYS Rave aus. Versuchen Sie eine neue Musikquelle, wie z.B. eine CD.
Keine Wiedergabe im AUX Modus	1. Das Gerät ist nicht richtig mit dem externen Gerät verbunden.2. Die Lautstärke ist stumm geschaltet oder auf der niedrigsten Einstellung.		1. Folgen Sie der Anleitung zur erneuten Verbindung vom Audiogerät mit dem ODYS Rave.2. Stellen Sie die Lautstärke ein

10 Garantiebedingungen

Die nachstehenden Bedingungen beinhalten die Voraussetzungen und den Umfang unserer Garantieleistungen und lassen unsere gesetzlichen und vertraglichen Gewährleistungsverpflichtungen unberührt.

Für unsere Produkte leisten wir Garantie gemäß nachfolgenden Bedingungen:

1. Wir geben 24 Monate-Gewährleistung für Odys-Produkte. Innerhalb von 12 Monaten ab Kaufdatum beheben wir unentgeltlich nach Massgabe der folgenden Garantiebedingungen Schäden oder Mängel am Produkt. Bei einem Mangel oder Defekt, der später als 12 Monate nach dem Kaufdatum festgestellt wird, muß für eine Garantiereparatur ein Fabrikationsfehler nachweislich vorliegen. Die Garantie erstreckt sich nicht auf Batterien und andere Teile, die zu den Verbrauchsgütern zählen, leicht zerbrechliche Teile, wie z.B. Glas oder Kunststoff sowie Defekte aufgrund des normalen Verschleißes. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für die Wert- und Gebrauchstauglichkeit des Produkts unerheblich sind, durch Schäden aus chemischen und elektrochemischen Einwirkungen, von Wasser sowie allgemein aus anormalen Bedingungen.

2. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instand gesetzt oder durch einwandfreie Teile ersetzt werden. AXDIA behält sich das Recht auf Austausch gegen ein gleichwertiges Ersatzgerät vor, falls das eingesandte Produkt innerhalb eines angemessenen Zeit- und Kostenrahmens nicht instand gesetzt werden kann. Ebenso kann das Produkt gegen ein anderes gleichwertiges Modell ausgetauscht werden. Instandsetzungen vor Ort können nicht verlangt werden. Ersetzte bzw. getauschte Teile gehen in unser Eigentum über.

3. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Produkte mit Ergänzungs- oder

ODYS Rave

Zubehörteilen versehen werden, die nicht auf unsere Produkte abgestimmt sind.

1. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Produkt.
2. Weitergehende und andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Produkts entstandener Schäden sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen. Wir haften also nicht für zufällige, indirekte oder sonstige Folgeschäden aller Art, die zu Nutzungseinschränkungen, Datenverlusten, Gewinneinbußen oder Betriebsausfall führen.

Geltendmachung eines Garantiefalles

1. Um den Garantieservice in Anspruch zu nehmen, müssen Sie Kontakt mit AXDIA Service-Center über Email, per Fax oder Telefon aufnehmen (Kontaktdaten siehe unten). Ebenso steht Ihnen dafür unser Serviceformular auf unserer Webseite oder auf der Rückseite der Garantiebedienungen zur Verfügung.

2. AXDIA Service-Center wird versuchen, Ihr Problem zu diagnostizieren und zu lösen. Wird ein Garantiefall festgestellt, erhalten Sie eine RMA Nummer (Return Material Authorization) und werden gebeten, das Produkt zu AXDIA einzusenden.

ACHTUNG:

AXDIA nimmt nur Sendungen an, die mit einer RMA-Nummer versehen sind.

Für die Einsendung des Produktes ist folgendes zu beachten:

1. Die Sendung ist ausreichend frankiert, versichert und transportgerecht einzusenden. Dem Produkt darf kein Zubehör beigefügt sein (keine Kabel, CD's, Speicherkarten, Handbücher, etc.), wenn nicht von AXDIA Service-Center anders bestimmt.
2. Die RMA-Nummer ist sichtbar und lesbar von außen auf der Verpackung zu vermerken.
3. Eine Kopie des Kaufbelegs muss als Garantienachweis beigefügt werden.
4. Nach Eingang des eingesandten Produkts leistet AXDIA Garantie gemäß Garantiebedienungen und sendet das Produkt frei Haus versichert zurück.

Außerhalb der Garantie

AXDIA kann einen Serviceanspruch außerhalb der Garantie ablehnen. Willigt AXDIA in einen Service außerhalb der Garantie ein, so werden alle Instandsetzungs- und Transportkosten in Rechnung gestellt. AXDIA nimmt keine Sendungen an, die nicht zuvor von AXDIA durch RMA (Return Material Authorization) genehmigt wurden.
