Produkttyp	Gefrierschrank
Marke	Hanseatic
Modell	2013CC2.30ETsYDpX
Energieeffizienzklasse	A+
Nutzinhalt	150 Liter
Geräuschpegel	40 dB
Klimaklasse	N-ST
Gefriervermögen	10 kg/24h
Lagerzeit bei Störung	10 h
Frostfrei	Nein (manuelle Abtauung)
Temperaturregelung	Einstellbar über Drehregler
Abtauart	Manuell
Türanschlag	Wechselbar
Farbe	Weiß
Gewicht	45 kg
Maße (H x B x T)	85 x 60 x 65 cm
Stromversorgung	220-240 V, 50 Hz
Leistung	100 W
Kältemittel	R600a

Häufig gestellte Fragen - 2013CC2.30ETsYDpX Hanseatic

Wie stelle ich die Temperatur ein?

Die Temperatur wird mit dem Drehregler im Innenraum eingestellt. Je höher die Zahl, desto kälter. Empfohlen wird -18 °C.

Wie taut man den Gefrierschrank ab?

Schalten Sie das Gerät aus und lassen Sie die Tür offen. Legen Sie Handtücher aus, um Tauwasser aufzufangen. Entfernen Sie Eis vorsichtig mit einem Plastikschaber.

Was bedeutet die Temperaturanzeige?

Die Anzeige zeigt die aktuelle Innentemperatur an. Bei roten Zahlen ist es zu warm; grüne Zahlen bedeuten normalen Betrieb.

Warum läuft der Kompressor ständig?

Mögliche Ursachen: zu warme Umgebung, zu viel warme Lebensmittel eingelagert, Tür nicht richtig geschlossen oder Vereisung. Prüfen Sie die Dichtung und tauen Sie ab.

Wie reinige ich den Gefrierschrank?

Reinigen Sie das Innere mit lauwarmem Wasser und mildem Spülmittel. Verwenden Sie keine scheuernden Reinigungsmittel. Trocknen Sie alles gut ab.

Wie lagere ich Lebensmittel richtig?

Verpacken Sie Lebensmittel luftdicht und beschriften Sie sie mit Datum. Frieren Sie nur frische Ware ein und halten Sie die Gefrierketten ein.

Was tun bei Störungen?

Überprüfen Sie zuerst die Stromzufuhr und die Sicherung. Wenn das Gerät nicht kühlt, kann der Kompressor defekt sein. Kontaktieren Sie den Kundendienst.

Wie wechsle ich die Türanschlagseite?

Entfernen Sie die Scharnierabdeckungen und lösen Sie die Schrauben. Setzen Sie die Tür auf der anderen Seite wieder ein und ziehen Sie die Schrauben fest. Eine Anleitung finden Sie in der Bedienungsanleitung.

Ist das Gerät für den Einbau geeignet?

Nein, dieses Gerät ist ein freistehender Gefrierschrank und nicht für den Einbau in Möbel vorgesehen. Achten Sie auf ausreichende Belüftung.

Wie kann ich Energie sparen?

Stellen Sie das Gerät an einem kühlen Ort auf, vermeiden Sie direkte Sonneneinstrahlung. Öffnen Sie die Tür nicht zu oft und lassen Sie warme Speisen erst abkühlen, bevor Sie sie einfrieren.

BEDIENUNGSANLEITUNG 2013CC2.30ETsYDpX Hanseatic

Einbau-Herdset mit Glaskeramik-Kochfeld und Multifunktions-Backofen mit Zeitschaltuhr

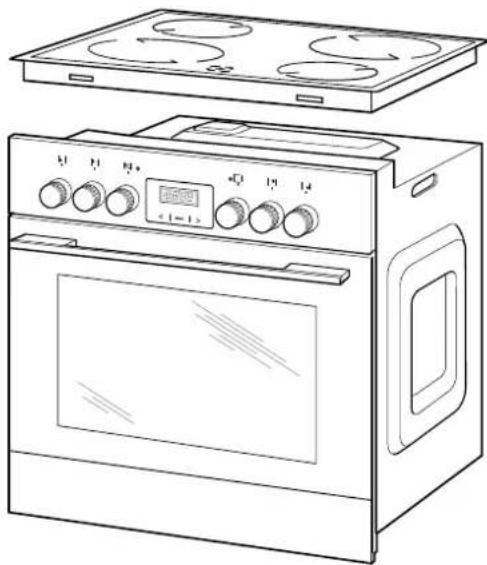

Ihr Herdset stellt sich vor

Ausstattungsmerkmale

• Glaskeramik-Kochfeld „Schott Ceran“. Made in Germany
• Multifunktions- und Temperaturwähler
  – Ober-und Unterhitze, Umluft, Infrarot-Grillen
• Schnellaufheiz-Funktion
• Backofentür mit 3 Glasscheiben für „kalten“ Betrieb
• Zeitschaltuhr
• Netz-Kontroll- und Backofenleuchte
• Backofen-Beleuchtung

Kontrolle ist besser

1. Prüfen Sie, ob die Lieferung vollständig ist:
2. Herdset, bestehend aus Glaskeramik-Kochfeld und Multifunktions-Backofen
3. 1 Grillrost
4. 1 Backblech
5. 1 Fettpfanne
6. Gebrauchsanleitung

7. Kurzanleitung

8. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.

9. Sollte die Lieferung unvollständig sein oder Schäden aufweisen, nehmen Sie das Gerät nicht in Betrieb. Benachrichtigen Sie bitte unsere Bestellannahme.

Bestimmungsgemäßer Gebrauch

Das Herdset ist nur zum Zubereiten von Speisen bestimmt, nicht zweckentfremdet benutzen, z.B. zum Heizen der Küche oder zum Aufbewahren brennbarer oder explosiver Gegenstände.

Backofentür nicht als Stütze, Sitzfläche oder Trittbrett verwenden. Das Gerät ist zum Einsatz im privaten Bereich bestimmt.

Bevor Sie das Gerät benutzen, lesen Sie bitte zuerst die Sicherheitshinweise und die Gebrauchsanleitung aufmerksam durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen. Beachten Sie unbedingt auch die in Ihrem Land gültigen nationalen Vorschriften, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

Inhaltsverzeichnis

Ihr Herdset stellt sich vor 2 Ausstattungsmerkmale 2 Kontrolle ist besser 2 Bestimmungsgemäßer Gebrauch 2

Inhaltsverzeichnis 3

Sicherheitshinweise 4

Begriffserklärung 4

Bedienelemente 10

Installation 11

Transportieren 11

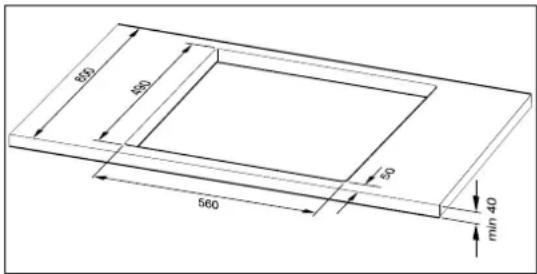

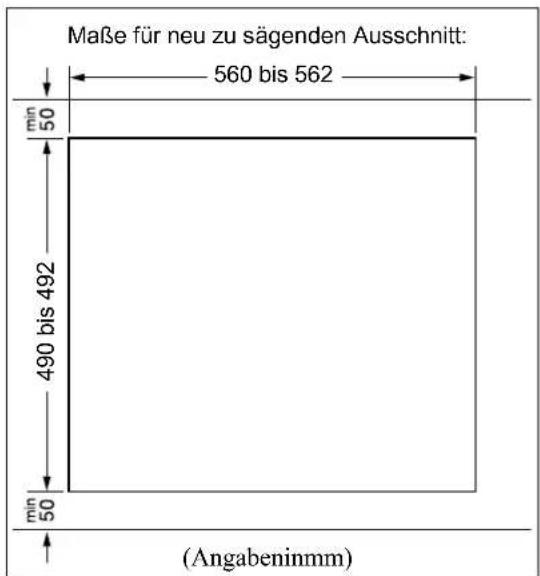

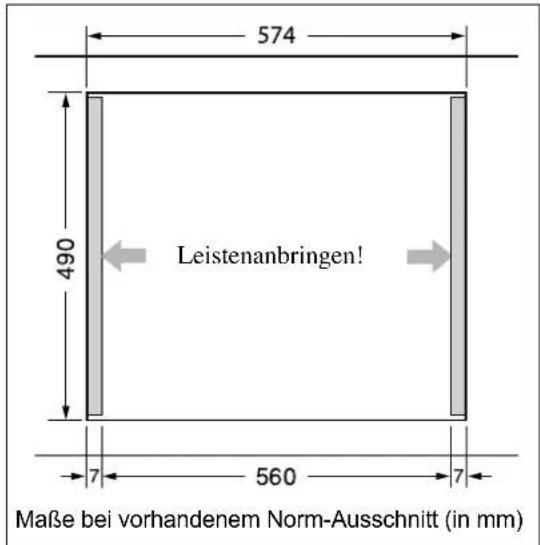

Arbeitsplatte vorbereiten 11

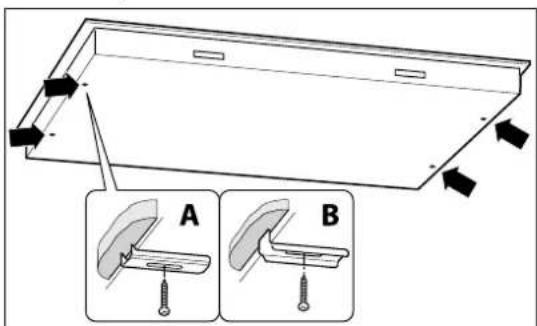

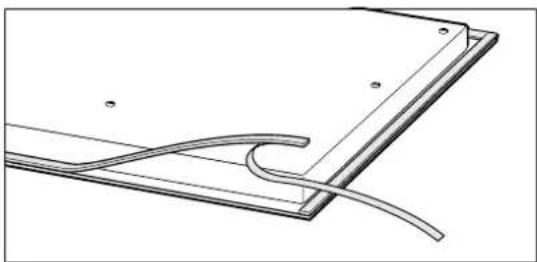

Kochfeld vorbereiten und einsetzen 12

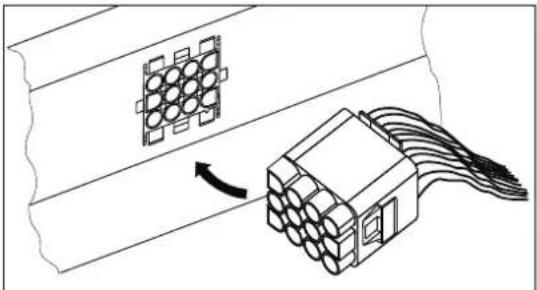

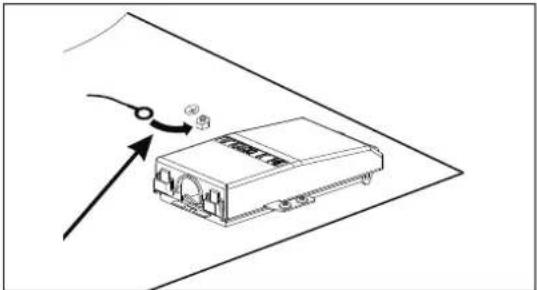

Netz- und Kochfeld-Anschluss:

Hinweise für den Installateur 13

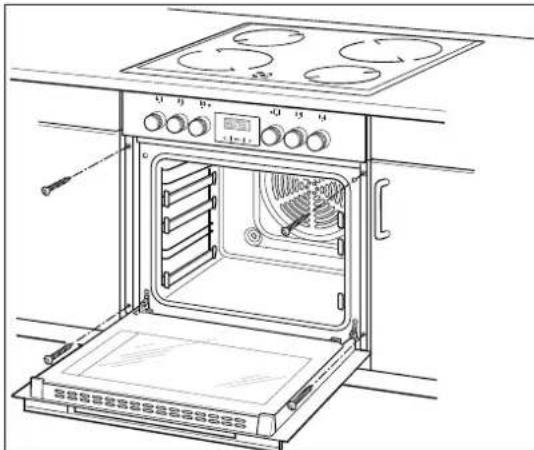

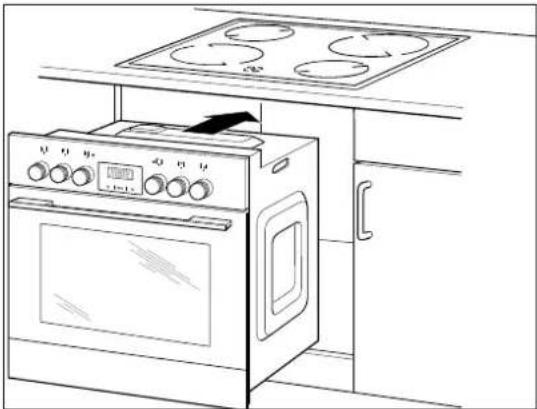

Backofen einsetzen 13

Inbetriebnahme 14

Bei einem Ausbau des Herdes 15

Vorbereitungen 16

Vorreinigung 16

Kochfeld 17

Kochzonen und Schalter 17

Glaskeramik und Kochzonen-Geschirr 17

Tipps zum Garen und Energie sparen 19

Backofen bedienen 20

Wenn sich der Backofen nicht

einschalten lässt 20

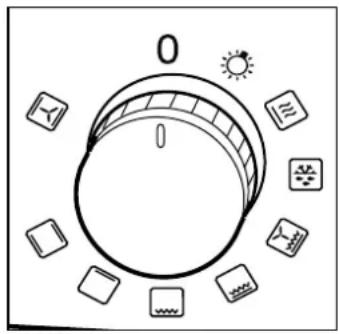

Multifunktionsschalter 20

Temperaturwähler 20

Netzkontroll-Leuchte 21

Garende 21

Backblech und Fettpfanne 21

Seitengitter mit Teleskopschienen 21

Das richtige Backofen-Geschirr 21

Backofen benutzen 22

Garen mit Ober- und Unterhitze 22

Schnellheizen 22

Auftauen 22

Backen 23

Braten 23

Grillen 24

Einkochen 25

Die Zeitschaltuhr 27

Uhrzeit einstellen 27

Automatikbetrieb 28

Kurzzeitwecker 29

Automatikbetrieb und Weckfunktion abbrechen 29

Pflege und Wartung 30

Gehäuse-Oberflächen reinigen 30

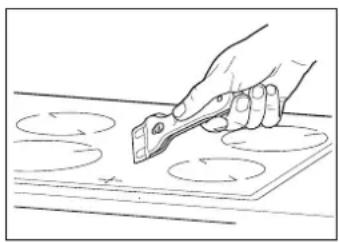

Kochfeld reinigen 30

Backofen und Einschübe reinigen 31

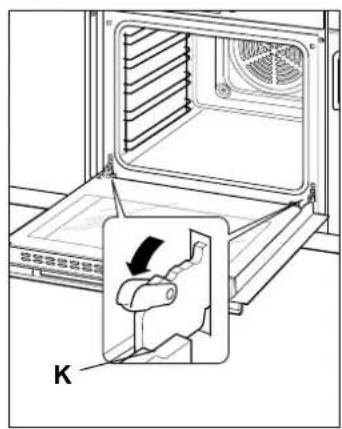

Backofentür aushängen 31

Scheiben-Zwischenräume reinigen 32

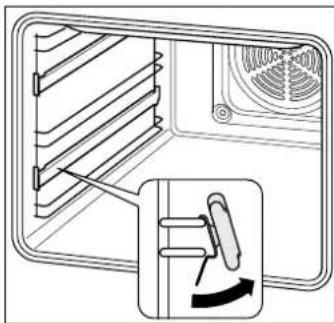

Teleskopschienen / Backblechträger ein-/ausbauen 32

Backofen-Beleuchtung auswechseln 33

Wenn's mal ein Problem gibt 34

Fehlersuchtabelle 34

Unser Service 35

Umweltschutz leicht gemacht 35

Verpackungs-Tipps 35

Entsorgung des Geräts 35

Tabelle „Prüfgerichte“ 36

Stichwortverzeichnis 39

Datenblatt für den Backofen 40

Technische Daten 40

Sicherheitshinweise

5 Minuten sollte sie Ihnen wert sein, Ihre Si cher heit! Länger dauert es nicht, unsere Sicherheitshinweise durchzulesen. Für Schäden infolge Nichtbeachtung haftet der Hersteller nicht!

Begriffserklärung

Folgende Signalbegriffe finden Sie in dieser Anleitung:

Gefahr

Gefahr!

Hohes Ri si ko. Missachtung der Warnung kann Scha den für Leib und Leben verursachen.

Achtung

Achtung!

Mittleres Ri si ko. Missachtung der Warnung kann einen Sachschaden verursa chen

!

Wichtig!

Geringes Risiko. Sachverhalte, die beim Umgang mit dem Gerät beachtet wer den soll ten.

Gefahr

Erstickungsgefahr!

Sorgen Sie dafür, dass die Verpackungsfolie nicht zur tödlichen Fal le für Kinder wird.

- Achten Sie darauf, dass Kinder keine kleinen Teile, wie z. B. Bedienknöpfe oder Ähnliches vom Gerät abziehen. Sie könnten sie verschlucken und daran ersticken.

Gefahr

Stromschlag- / Brandgefahr!

Nehmen Sie den Herd nicht in Betrieb, wenn er sichtbare Schäden aufweist.

Sollten Sie einen Trans port scha den

oder andere sichtbare Schäden fest stel len, benachrichtigen Sie bitte sofort unsere Bestellannahme.

- Der Anschluss an das Stromnetz darf nur durch eine autorisierte Elektrofachkraft erfolgen, die beim örtlichen Energieversorgungsunternehmen zugelassen ist, wie unser Technik Service. Nur so haben Sie unsere Garantie und

TECHNIK-SERVICE

Tel. [phone]

Mobilfunk max.60 Cent/Anruf)

Hinweis

für unsere Kunden in Österreich:

Bitte wenden Sie sich an die Fachberatungs-Hotline Ihres Versandhauses.

ausreichende Sicherheit. Das gilt auch für das Trennen vom Stromnetz und den Aus bau des Altgerätes. Nicht autorisierte Personen dürfen den Netzanschluss nicht vornehmen. Sie können sich und andere Benutzer in Lebensgefahr brin gen!

• Da das Gerät nicht über eine zugängliche Trennvorrichtung allpolig vom Netz getrennt werden kann, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Sicherungen, LS-Schalter und Schütze.
• Netzanschluss nicht verlängern oder verändern!
• Schalten Sie vor dem Anschluss und vor dem Ausbau des Herds den betreffenden Stromkreis aus bzw. drehen Sie die betroffenen Sicherungen her aus.
• Die Instandsetzung des Herds darf ebenfalls nur von einem autorisierten Fachbetrieb vorgenommen werden. Dabei dürfen nur Teile verwendet werden, die den ursprünglichen Geräte-daten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.
• Öffnen Sie niemals das Gehäuse.
• Bei Rissen im Glaskeramikfeld auf keinen Fall weiterkochen! Wasser, das durch Risse ins Innere des Glaskeramikfelds läuft, kann unter Spannung stehen! Wenn Ihr Glaskeramikfeld Risse aufweist, trennen Sie das Koch feld vom Stromnetz (Sicherung), und rufen Sie unser EXPERTEN-TEAM an.
• Glühlampenwechsel:
  – Zunächst Herd ausschalten, dann die Herd-Sicherungen ausschalten bzw. herausschrauben.
  – Glühlampe erst wechseln, wenn der Backofen nicht mehr heiß ist.

Experten-Team

Tel. [phone]

Mo. bis Fr. 7 ^00 – 20 ^00 Uhr, Sa.

8^00-16^00 Uhr

Mobilfunk max.60 Cent/Anruf)

Gefahr

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

• Diese Geräte können von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Wartung dürfen nicht von Kindern durchgeführt werden, es sei denn, sie werden beaufsichtigt.

Gefahr

Verletzungsgefahr!

Ein Herd ist kein Kinderspielzeug. Hal- ten Sie Kinder vom Herd fern! Besondere Gefahr besteht auch für ge-

brechliche Personen, da sie mögliche Gefahren nicht er ken nen.

Gefahr

Verbrennungsgefahr!

Die Kochzonen heizen sich im Be trieb stark auf – auch nach dem Ausschalten sind die Koch zo nen noch heiß; dies

wird durch den Rest wärmeindikator angezeigt.

Vorsicht: Bei einer Stromunterbrechung erlischt der Restwärmeindikator und zeigt eventuell vorhandene Rest wärme nicht weiter an!

• Heizkörper, Wände, Backbleche usw. werden beim Be trieb sehr heiß – vermeiden Sie direkte Berührung. Kinder unter 8 Jahren fernhalten!
• Aus dem Wrasen abzug (unter der Schalterblende) strömt beim Back ofen betrieb heißer Dampf – Verbrühungsgefahr! Vorsicht auch beim Öffnen des heißen Back ofens!
• Der Backofeninnenraum wird im Betrieb sehr heiß. Nicht berühren, Verbrennungsgefahr! Backofen beim Grillen u.Ä. nicht ohne Aufsicht lassen! Kinder fernhalten!
• Nach der Vorreinigung Wasser unbedingt abkühlen lassen, bevor Sie es ausgießen!

Gefahr

Brandgefahr!

Temperaturempfindliche, brennbare oder feuergefährliche Gegenstände nicht auf dem Kochfeld abstellen und nicht im Backofen aufbewahren! Bei unbeabsichtigtem Einschalten können sie sich verformen oder entzünden.

• Braten oder Ku chen im Backofen nicht mit Papier abdecken.
• Gargut, Backpapier und -folien nicht mit den Heizkörpern in Berührung kommen lassen.
• Wenn Sie Speisen in Öl, in Fett oder mit Al kohol zubereiten, lassen Sie den Herd nicht ohne Auf sicht! Die Spei sen kön nen sich selbst entzün den.

- Bei Feuer im Backofen: Tür nicht öffnen!

- Bei Feuer im Kochgeschirr: Sofort Deckel oder Löschdecke dar auf!

- Brennendes Öl oder Fett nie mit Wasser löschen!

- Drehen Sie sofort alle Schalter auf Null. Schalten Sie den Sicherungsautomaten aus / drehen Sie die Sicherungen heraus. Lassen Sie nach Erlöschen des Feuers das Gerät durch unseren TECHNIK SERVICE überprüfen.

- Grillgut nicht zu weit nach hinten an das des Heizkörpers legen. Dort ist es besonders heiß. Fett kann Feu er fangen.

TECHNIK-SERVICE

Tel. [phone]

(Festnetz 20 Cent/Anruf, Mobil-funk max.60 Cent/Anruf)

Hinweis

für unsere Kunden in Österreich:

Bitte wenden Sie sich an die Fachberatungs-Hotline Ihres Versandhauses.

Gefahr

Gesundheitsgefahr!

Fleisch und Fisch nicht im Back ofen auf tau en!

- Das Auftauen mit Heißluft oder bei Raumtemperatur kann zu einem sprunghaften Anstieg von gefährlichen Mikroorganismen wie Salmonellen führen. Besser rechtzeitig aus dem Gefrierfach nehmen und abgedeckt im Kühlschrank auftauen lassen; Auftauflüssigkeit muss abfließen können.

Achtung

Vor dem Einbau beachten!

Soll der Herd mit einer Transportkarre ge fah ren werden, muss er so angehoben werden, wie es auf der Verpackung gezeigt ist.

• Heben Sie den Herd nicht am Türgriff an! Dieser ist nicht dafür gedacht, das hohe Gewicht des Herds zu tragen.
• Backofen nicht auf die Kante oder Ecke der Backofentür aufsetzen! Die Glasscheibe kann beschädigt werden.
  • Die Tür ist schwer und hat eine Glas front. Nicht fallen lassen!

Achtung

Beschädigungsgefahr!

Die Koch zo nen können beschädigt werden, wenn sie ohne Kochgeschirr oder mit leerem bzw. falschem Kochge schirr betrieben werden.

• Auch kleine Gegenstände können große Auswir kungen haben, wenn sie punktförmig auf das Koch feld treffen. Also z.B. keine Gewürzstreuer aus dem Ober schrank fallen lassen.
• Schweres Geschirr nicht über das Kochfeld schieben, die Glaskeramik könnte zerkratzen.
• Feuerfestes Glasgeschirr eignet sich zwar auch für Kochstellen, ist aber ein schlechter Wärmeleiter. Bei größeren Glasgefäßen kann es auch zu Temperaturspannungen und Bruch kommen.
• Kochfeld und Topfboden vor dem Benutzen abwischen, um evtl. kratzende Verschmutzungen zu beseitigen.
• Das Kochfeld erst nach vollständigem Abkühlen als Arbeits- oder Abstellfläche nutzen. Wärmeempfindliche Materialien wie Plastikschüsseln könnten sonst beschädigt werden.
• Kochgeschirr, Bleche oder Alufolie nie direkt auf den Boden des Back ofens stellen. Da durch staut sich die Hitze und die Emaille des Back ofens wird beschädigt.

Achtung

Beschädigungsgefahr!

Backbleche, Geschirr und Alufolie nicht direkt auf den Backofen legen!

Durch den Hitzestau wird die Emaillebeschichtung beschädigt.

• Backofen nicht als Stauraum nutzen.
• Für den automatischen Betrieb mit Schaltuhr beachten Sie unbedingt Fol gen des:

– Alle Haushaltsangehörigen informieren, damit nie mand etwas in den Backofen legt.
- Backofen überwachen, um Überlaufen und An bren nen zu verhindern.
- Besondere Vorsicht beim Braten: Fett, Öl und Alkohol können sich entzünden.
– Niemals im Schaltuhr-Betrieb unbeaufsichtigt gril len!
– Die Zeitschaltuhr übernimmt nicht das Ein- und Ausschalten des Kochfeldes.

• Vor dem Reinigen Herd vollständig abkühlen lassen.
• Keine scharfen Reinigungsmittel, Scheuer mittel, Scheuerpulver oder Stahlschwämme verwenden; sie kön nen die Oberfläche beschädigen.
• Backblechträger und eventuell eingebaute Tele- skopschienen nicht im Geschirrspüler reinigen.
• Keine Hochdruck- oder Dampfreiniger verwenden.

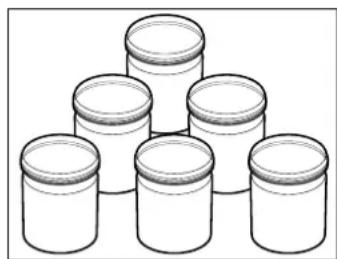

Wichtig für das Einkochen!

• Jeweils nur 6 Gläser auf einmal in die Fett pfanne stellen. Die Gläser dürfen sich nicht berühren, sie können ten platzen.
• Obst und Gemüse kommen getrennt in den Back ofen.

!

Wichtig!

Die Backofen-Glühlampe dient ausschließlich zur Beleuchtung des Back-

ofen-Innenraums. Sie ist nicht zur Beleuchtung eines Raumes geeignet.

Bedienelemente


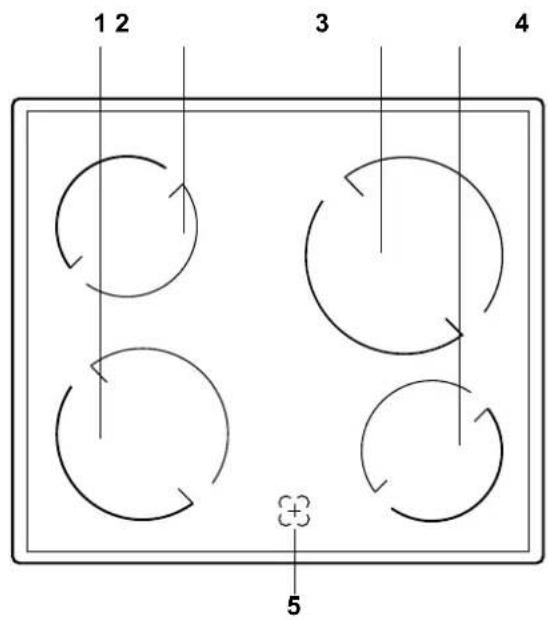

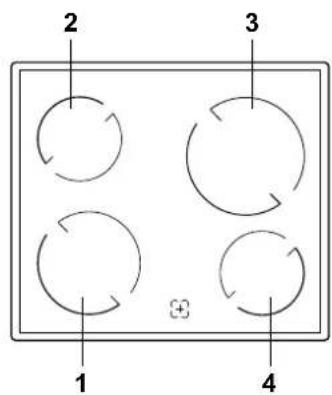

Glaskeramik-Kochfeld

1 Kochzone, 18,0 cm ∅
2 Kochzone, 14,5 cm ∅
3 Kochzone, 21 cm ∅
4 Kochzone, 14,5 cm ∅

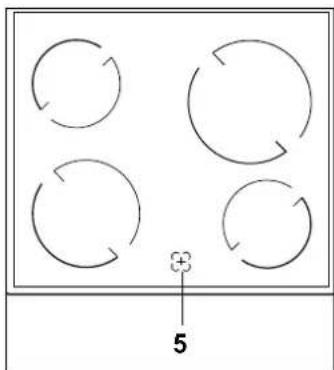

5 Restwärme-Anzeige

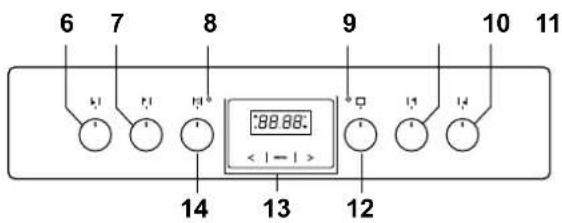

Bedienblende

6 Schalter für Kochzone 1
7 Schalter für Kochzone 2
8 Rote Backofenleuchte
9 Gelbe Netzkontroll-Leuchte
10 Schalter für Kochzone 3
11 | •Schalter für Kochzone 4
12 Multifunktionsschalter
13 Zeitschaltuhr
14 l°Temperaturwähler für den Backofen

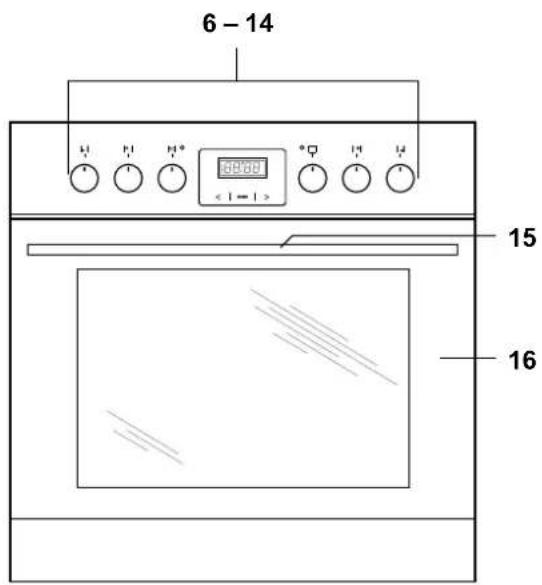

Frontseite des Backofens

15 Türgriff
16 Backofentür mit Sichtfenster

Installation

Transportieren

Ihr Herd wird in einer stabilen Verpackung geliefert; er ist da mit so schwer, dass er nicht von einer Person getragen wer den kann.

Achtung

Beschädigungsgefahr!

Soll der Herd mit ei- ner Transportkarre ge- fah ren werden, muss er so angehoben werden, wie es auf der Verpackung gezeigt ist.

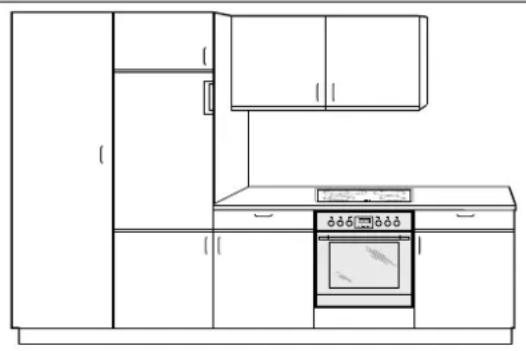

Wichtige Informationen für den Benutzer Das Herdset ist für den Einbau in eine Kü- chenzeile vorgesehen.

• Wenn Ihre handwerklichen Fähigkeiten ausreichen, kön nen Sie den Einbau selbst durchführen.
• Der Anschluss an das Strom netz darf jedoch nur durch eine auto risierte Elektrofachkraft erfolgen, die beim ört li chen Energieversorgungsunternehmen zugelassen ist. Nur so haben Sie unsere Garantie und ausreichende Sicherheit.
• Auch unsere Fachleute vom Technik Service können das Gerät einbauen und anschließen (wenn eine Her danschlussdose installiert ist) sowie Ihr Altgerät mitnehmen (wenn es aus ge baut und vom Stromnetz getrennt ist).

Gefahr

Verletzungsgefahr!

Nicht autorisierte Personen dürfen den Netzanschluss nicht vor nehmen. Sie können sich und andere Benutzer in Lebensgefahr bringen!

Einbau- und Anschlussvoraussetzungen

• Der Herd darf nur auf einer Seite neben höheren Küchenmöbeln, Geräten oder Wän den ein ge baut werden.
• Der Herd sollte nicht direkt neben Kühl- oder Gefrier schränken einge baut werd en. Durch die Wärme abgabe steigt deren Energieverbrauch unnötig.
• Der Backofen hat eingebaut nur etwa 1 cm Ab stand zur Wand. Die Herdanschlussdose muss deshalb eine Unterputzdose sein oder außerhalb des Einbauraumes liegen.
• Kochfeld und Backofen werden durch den mitgelieferten Kabelstrang verbunden; sie müssen deshalb direkt übereinander installiert werden.
• Falls Ihr Alt-Gerät noch nicht ausgebaut ist, über nimmt die Hermes Spedition für eine geringe Gebühr den Aus bau des Alt-Gerätes und den Ein bau des Neu-Gerätes. War das Alt-Gerät ohne Stecker direkt an das Stromnetz angeschlossen, lassen Sie das Alt-Gerät bereits vorher von einer autorisierten Fachkraft vom Strom netz trennen.

Arbeitsplatte vorbereiten

Folgende Bedingungen müssen erfüllt sein:

• Die Arbeitsplatte muss 28-40 mm dick und mindestens 600 mm tief sein, waa- gerecht liegen und an der Wandseite gegen überlaufende Flüssigkeiten abgedich tet sein.

• Der Ausschnitt darf max. 560 x 490 mm betragen.

• Das Kochfeld muss an allen Seiten von mindestens 50 mm Arbeitsplatte umrahmt werden.

• Furniere, Kunst stoffbeläge und ver wende te Kleber müssen hitzebeständig sein (100 °C).

1. Wenn kein Ausschnitt vorhanden ist, Aus schnitt in die Arbeitsplatte sägen: 558 bis max. 560 mm breit 488 bis max. 490 mm tief.

1. Wenn bereits ein Kochfeld eingebaut war, darf dessen Ausschnitt folgende Maße nicht überschreiten: 560 bis max. 574 mm breit 488 bis max. 490 mm tief. Links und rechts Ausgleichsleisten an- bringen, um eine Breite von 560 mm zu erreichen.

2. Die Schnittflächen mit speziellem Lack, Silikonkautschuk oder Gießharz versiegeln, um Aufquellen durch Feuchtigkeit zu ver hin dern.

Kochfeld vorbereiten und einsetzen

1. Das Kochfeld aus der Verpackung nehmen.
2. Sämtliche Schutzfolien und Klebebänder entfernen.

1. Das Kochfeld umdrehen und mit der Glasseite vorsichtig auf eine weiche Oberfläche legen.
2. Den mitgelieferten Kunststoffstreifen in den tiefer liegenden Rand kleben.
3. Das Kochfeld (Restwärme-Anzeigen vorne) vorsichtig mittig in den Ausschnitt der Arbeitsplatte einlegen. Vorne müssen Sie (oder eine zweite Person) das Kochfeld hochhalten.

1. Um ein Rutschen des Kochfelds zu verhindern, muss es mit Halteklammern fixiert werden. Je nach Dicke der Arbeitsplatte benötigen Sie die Halteklammern vom Typ A (dicke Arbeitsplatte) oder vom Typ B (dünnere Arbeitsplatte).

Vier Halteklammern von unten in das Kochfeld einschrauben und mit einem leichten Hammerschlag in der Arbeitsplatte fixieren.

Netz- und Kochfeld-Anschluss: Hinweise für den Installateur

Gefahr

Stromschlag-/ Brand- gefahr!

Der Anschluss an das Stromnetz darf nur

durch eine autorisierte Elektrofachkraft erfolgen, die beim örtlichen Energieversorgungsunternehmen zugelassen ist. Nur so haben Sie unsere Garantie und ausreichende Sicherheit.

- Da das Gerät nicht über eine zugängliche Trennvorrichtung allpolig vom Netz getrennt werden kann, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Sicherungen, LS-Schalter und Schütze.

Backofen anschließen

Anschlussbedingungen

– Das Gerät ist ausgelegt für:
– Drehstrom 380-400 V mit Null-Leiter
- Wechselstrom 220-230 V.
- Es ist eine separate Stromversorgung (Absicherung) erforderlich.
- Als Netzanschlussleitung muss eine Gummischlauchleitung H05RR-F mit Aderendhülsen und entsprechendem Nennquerschnitt verwendet werden (EN60335: 3 x 6 mm², 5 x 2,5 mm² oder 4 x 2,5 mm²).
- Die VDE-Bestimmungen und die „Technischen Anschlussbedingungen“ müssen beachtet werden.
- Der Berührungsschutz muss gewährleistet sein.

Backofen-Anschluss herstellen

Die Klemmleiste und der Anschlussplan befinden sich hinten oben auf dem Gerät.

• Vor Zugang alle Versorgungsstromkreise ausschalten und gegen Wiedereinschalten sichern.
• Vergewissern Sie sich, dass eine wirksame Erdung möglich ist, bevor Sie den Anschluss an der entsprechenden Klemme herstellen.
• Je nach Anschlussart die Brücken gemäß Schaltbild herausnehmen oder einsetzen.
• Netzanschlusskabel gemäß Schaltbild anklemmen.

Backofen einsetzen

Achtung

Beschädigungsgefahr!

Backofen nicht am Tür- griff an he ben! Er ist nicht für das Gewicht

des Herdes aus ge legt. Benutzen Sie die Tragemulden an den Seiten.

- Backofen nicht auf die Kante oder Ecke der Backofentür aufsetzen! Die Glasscheibe kann beschädigt werden.

Folgende Bedingungen müssen erfüllt sein:

• Die Größe der Nische muss 600 x 560 x 560 mm ( H x B x T) betragen.
• Der Umbauschrank kann wahlweise mit Leisten oder Zwischenboden mit Lüftungsausschnitt ausgestattet sein.
• Wenn unterhalb des Back ofens eine Schublade angebracht wird, ist ein Zwischenboden erforderlich.
• Furniere, Kunst stoffbeläge und ver wende te Kleber müssen hitzebeständig sein (100 °C).
• Holzspäne von Sägearbeiten ausfegen bzw. aussaugen.

1. Den Backofen an den seitlichen Tragemulden so weit an den Umbauschrank schieben, dass die Erdungsschraube und die Anschlussbuchse für das Kochfeld noch gut zu gänglich sind.

1. Stecker des Kochfelds in die Buchse auf der Herdoberseite stecken. Der Stecker ist codiert, ein Verpolen ist daher nicht möglich.

1. Schutzleiterkabel des Kochfelds am Schutzleiterstützpunkt des Backofens festschrauben.

2. Alle Anschlüsse gemäß VDE 0701 überprüfen.

1. Den Backofen nun vollständig und mittig in den Um bausch rank schieben. Die Netzanschlussleitung darf nicht geknickt, ein ge klemmt oder auf andere Weise be schä digt werden.

2. Die beiliegenden vier Schrauben durch die Löcher an den Sei ten des Backofens in die Metallschienen an den Seiten des Umbauschranks schrauben.

Inbetriebnahme

1. Alle Transportsicherungen (Pappstreifen etc.) und alle blauen Klebestreifen aus dem Backofen entfernen.

2. Alle Schalter des Herdes auf Null drehen.

3. Die Sicherungen für den Herd strom kreis ein schal ten bzw. eindrehen.

4. Kochzonen und Backofen kurz ein schalten und Funktion prüfen.

Bei einem Ausbau des Herdes

Gefahr

Stromschlag-/Brand- gefahr!

Zuerst die Sicherungen für den Herd strom kreis ausschalten bzw. herausdrehen.

• Zum Ausbau des Backofens entfernen Sie die vier Befestigungsschrauben hinter der Backofentür, heben den Backofen leicht an und ziehen ihn heraus. Nicht am Griff der Backofentür ziehen!
• Zum Ausbau des Kochfelds ziehen Sie den Stecker des Kochfeldkabels aus der Buchse am Backofen ab und lö sen das Schutzleiterkabel vom Schutzleiterstützpunkt.
• Entfernen Sie die 4 Halteklammern.
• Drücken Sie das Kochfeld vorsichtig nach oben heraus.

Vorbereitungen

Vorreinigung

Um Fett- und Öl-Rückstände aus der Produktion sowie hartnäckige Staubablagerungen, die durch Lagerung und Transport entstanden sind, zuverlässig zu lösen, müssen Sie eine Vorreinigung durchführen. So schützen Sie Ihre Gesundheit und sorgen für schmackhafte Kuchen und Braten.

Achtung

Beschädigungsgefahr!

Keine scharfen Reinigungsmittel, Scheuermittel oder Scheuerpulver verwenden; sie kön nen die Oberflä- che beschädigen.

1. Backbleche auf die unteren Ebenen des Backofens schieben und zur Hälfte mit Wasser füllen.
2. Fettpfanne auf die Ebene darüber schieben und ebenfalls zur Hälfte mit Wasser füllen.
3. Den Grillrost oberhalb der Fettpfanne einschieben. Backofentür schließen.
4. Bevor der Backofen eingeschaltet werden kann, muss die Uhr gestellt werden. Im Display der Uhr sehen Sie 12.00 sowie ein blinkendes Uhr-Symbol.
   Die aktuelle Uhrzeit mithilfe der Sensortasten < / > einstellen. Längeres Gedrückthalten der Sensortaste beschleunigt den Vor- und Rücklauf der Anzeige.
5. Den Backofen einschalten und bei 100 °C mit Ober- und Unterhitze betreiben: Multifunktionsschalter 12 auf □ und Temperaturwähler 14 |°C| im Uhrzeigersinn auf 100 drehen.

Gefahr

Verbrühungsgefahr!

Wasser unbedingt abkühlen lassen, bevor Sie es ausgießen!

1. Nach 1 Stunde Backofen ausschalten, Wasser abkühlen lassen. Grillrost, Fettpfanne und Backblech entnehmen.
2. Backofen mit ein wenig Spülmittel und Wasser nachwischen.
3. Grillrost und Backblech ebenfalls mit Wasser und Spülmittel abwaschen. Damit sind alle Rückstände entfernt.

Kochzonen und Schalter

• Drehen Sie die Schalter je nach Bedarf auf die gewünschte Heizleistung: Vom langsamen Quellen bis zum sprudelnden Kochen. Die Heizstufen finden Sie auf dem Schalter.
• Zum Ausschalten Schalter der Kochzonen auf „0“ drehen.

Platte Ort Schalter ∅ in cm

1 Kochzone vorne links	6 | • |	18,0
2Kochzone hinten links	7 | • |	14,5
3Kochzone hinten rechts	10 | • |	21,0
4Kochzone vorne rechts	11 | • |	14,5

Restwärme-Anzeige

Gefahr

Verbrennungsgefahr!

Bei einer Stromunterbrechung erlischt der Restwärmeindikator und zeigt eventuell vorhandene Rest wärme nicht

weiter an!

Die Restwärme-Anzeige 5 leuchtet, solange eine Kochzone heißer ist als 50 °C. So warnt Sie das Gerät vor möglichen Verbrennungen und signalisiert, dass Sie noch Restwärme nutzen können.

Glaskeramik und Kochzonen-Geschirr

Im Gegensatz zu herkömmlichen Gusskochplatten besitzt Ihr Herd ein flaches Kochfeld aus Glaskeramik, mit deutlich erkennbaren Kochzonen. Damit die Glaskeramik nicht zu Schaden kommt und lange hält, braucht sie etwas Vorsicht, Pflege und das geeignete Geschirr.

Beschädigungsgefahr!

Keine harten Gegenstände auf das Kochfeld fallen lassen. Bruchgefahr.

• Schweres Geschirr nicht über das Kochfeld schieben, die Glaskeramik könnte zerkratzen.
• Kochfeld und Topfboden vor dem Benutzen abwischen, um evtl. kratzende Verschmutzungen zu beseitigen.
• Das Kochfeld erst nach vollständigem Abkühlen als Arbeits- oder Abstellfläche nutzen. Wärme- empfindliche Materialien wie Plastikschüsseln könnten sonst beschädigt werden.

Verwenden Sie am besten Elektrogeschirr

• mit einem völlig ebenen Boden, ggf. mit einer schwachen Wölbung nach innen (Boden dehnt sich aus beim Erhitzen!). So wird die Wärme schneller und besser übertragen.
• mit ausreichender Bodenstärke wie emaillierte Stahltöpfe mit 2–3 mm und Edelstahltöpfe mit 4–6 mm, zu erkennen an der Kennzeichnung „Bodenstärke nach DIN 44904“.
• mit einer Größe, die der Kochzonen-Größe entspricht. Als Topf- bzw. Pfannengröße wird immer der Durch messer d1 angegeben. Der Bodendurchmesser d2 ist jeweils etwa 2 cm kleiner.
• wie energie- und zeitsparende Dampfdrucktöpfe. Die relativ hohen Anschaffungskosten sind schnell wieder eingespart.
• wie Stahltöpfe und -pfannen sowie beschichtetes und unbeschichtetes Aluminiumgeschirr mit starkem Boden. Beschichtete Kochgeschirre dürfen jedoch nicht über hitzt oder zerkratzt werden.

Achtung

Beschädigungsgefahr!

Feuerfestes Glas ge schirr eignet sich zwar auch für Koch stellen, ist aber ein schlechter Wärmeleiter. Bei größeren

Glasgefäßen kann es auch zu Temperaturspannun gen und Bruch kommen.

Tipps zum Garen und Energie sparen

Ein-stel-lung1)	Anwendung Beispiele
12	Schwaches Fortkochen bzw. Warmhalten	Quellen von Reis
1	Fortkochen für die mei-sten Gerichte	Für Suppen und Gemüse
112	Schwaches Braten bzw. starkes Fortkochen	Für Paniertes
2 Normales Braten Für Bratkartoffeln
212 Starkes Braten Für Kurzgebratenes
3 Anbraten und Ankochen		Für Kartoffeln, Schmor-braten

1) Bei kleineren Mengen 12 Stufe niedriger, bei größeren Mengen ein 12 Stufe höher wählen.

- Beim Ankochen und Anbraten immer die höchste Einstellung wählen, nicht jedoch bei Verwendung von beschichteten Pfannen und Töpfen. Achten Sie hierbei auf die Angabe des Herstellers.

- Sobald der Topfinhalt kocht und sich Dampf bildet oder das Steak von beiden Seiten braun ist, auf eine niedrigere Stufe schalten; bei größeren Töpfen und Pfannen auf „2“, sonst reicht Einstellung „1“.

- Braten über 1 kg am besten im Backofen garen.

- Mit passendem Geschirr und wenig Wasser bzw. Fett garen; das erhält die Vitamine.

– Restwärme der Kochzonen nutzen. Die Wärme reicht für ca. 5 bis 10 Minuten, z.B. zum Quellen von Reis.

Backofen bedienen

Wenn sich der Backofen nicht einschalten lässt

Wenn sich Ihr Backofen nicht einschalten lässt, „sagt“ Ihnen das Display den Grund. Zwei Gründe sind möglich:

• Der Backofen arbeitet erst, wenn die Uhrzeit eingestellt ist. Anderenfalls zeigt die Anzeige „12.00“ und rechts unten im Display blinkt das Uhr-Symbol. Siehe „Die Zeitschaltuhr“ auf Seite 27.
• Der Backofen befindet sich im Automatik-Betrieb. Im Display leuchtet R. Siehe „Die Zeitschaltuhr“ auf Seite 27.

Multifunktionsschalter

Wählen Sie die Beheizungsart je nachdem, was Sie backen, braten oder dünsten wollen. Wählen Sie die Backofenbeheizung mit dem Multifunktionsschalter 14 □ aus, die Symbole befinden sich auf dem Schalter:

Beleuchtung	Schnellheizen	Auftauen
Oberhitze + Grill Ventilator	Intensivgrill (Grill mit Oberhitze)	Infrarotgrill
Unterhitze	Ober- und Unterhitze + Ventilator	Ober- und Unterhitze + Ventilator

Temperaturwähler

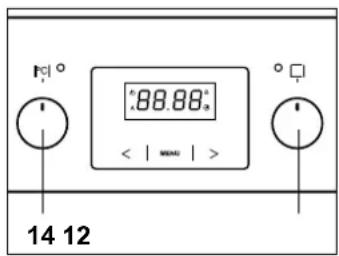

Nach Wahl der Beheizungsart stellen Sie den Tem pe raturwähler 14 im Uhrzeigersinn auf die gewünschte Backofentemperatur ein. Sie können ihn stufenlos von 50 °C bis 250 °C drehen.

Backofenleuchte

Die rote Backofenleuchte 8 leuchtet, solange der Backofen heizt, genauer gesagt:

– beim Aufheizen, nach dem Einschalten
– beim Nachheizen, um die Temperatur zu halten.

Sobald die rote Leuchte das erste Mal er lischt, ist die eingestellte Temperatur im Backofen erreicht. Ihr Backofen ist jetzt vorgeheizt, Sie kön nen das Gargut hinein schieben.

Während der gesamten Gardauer wiederholt sich das Ein- und Ausschalten der roten Backofen-Betriebsleuchte.

Netzkontroll- Leuchte

Die gelbe Netzkontroll-Leuchte 9 leuchtet auf, sobald mindestens eine der Kochzonen eingeschaltet wurde. Sie erlischt erst wieder, wenn alle Kochzonen ausgeschaltet wurden.

Garende

1. Drehen Sie den Temperaturwähler 14 gegen den Uhrzeigersinn in Aus-Position.
   Die rote Backofenleuchte 8 erlischt.
2. Drehen Sie den Multifunktionsschalter 12 in Null-Position.
   Das Außenkühlgebläse läuft noch für ca. 15 Min. nach.

Backblech und Fettpfanne

Die mitgelieferten Backbleche und die Fettpfanne haben eine schräge Kante. Nach dem Einschieben sollte diese Kante vorne liegen. Das Grillrost muss wie im untersten Bild abgebildet eingeschoben werden.

Seitengitter mit Teleskopschienen

An den Seitenwänden befinden sich die Seitengitter mit den ausziehbaren Teleskopschienen. Damit lassen sich die Backbleche und der Grillrost bequemer herausziehen, z.B. um einen Braten zu begießen.

Das richtige Backofen-Geschirr

• Töpfe mit hitzebeständigen Griffen, erkennbar an der Kennzeichnung „temperaturbeständig bis 280 °C“.
• Feuerfeste Formen aus Glas, Porzellan, Keramik und Ton oder auch Guss ei sen eignen sich für den Backofen.
• Insbesondere Back öfen mit Ober- und Unterhitze brauchen Formen und Bleche mit guter Wärmeübertragung, am besten aus schwarzlackierten Metallen. Darin werden Kuchen besonders gut braun.
• Auch Aluminiumbleche, mit oder ohne Beschichtung, bringen gute Ergebnisse.

Der Backofeninnenraum wird im Betrieb sehr heiß. Nicht berühren, Verbren nungs gefahr! Backofen beim

Grillen u.Ä. nicht ohne Aufsicht lassen! Kinder fernhalten!

Achtung

Beschädigungsgefahr!

Kochgeschirr, Ble che oder Alufolie nie di rekt auf den Boden des Back ofens stellen. Da durch staut sich die Hitze,

und die Emaille des Back ofens wird beschädigt.

Unsere Energie-Spartipps:

– In den meisten Fällen ist ein Vorheizen über flüs sig.
– Backofen bereits 5–10 Mi nu ten vor Gar ende ausschalten und Restwärme aus nut zen.

Garen mit Ober- und Unterhitze

Bei Ober- und Unterhitze arbeitet Ihr Backofen, wenn Sie es wünschen, mit hoher Temperatur – je nach Einschubhöhe kommt sie stärker von unten oder von oben.

Schnellheizen

Mit der Schnellheizfunktion können Sie die Vorheizzeit verkürzen.

Auftauen

Benutzen Sie diese Funktion zum Auftauen von Gemüse, Vorgekochtem etc. Rohes Fleisch oder rohen Fisch nicht mit diesem Auftaurogramm auftauen!

Backen

Backen mit Ober- und Unterhitze

1. Multifunktionsschalter auf Ober- und Unterhitze stellen, Temperaturwähler auf die gewünschte Temperatur stellen.
2. Kuchen in Backformen nur zu 2/3 fül len. Sonst steigt der Teig aus der Form und läuft in den Back ofen. Mit dunklem Backgeschirr gelingen Kuchen am be sten.
3. Kuchen in den Backofen schie ben. Dabei Backformen auf dem Grill rost mög lichst genau in die Mitte stellen.
4. Einschubhöhe, Temperatur und Backzeit sowie Aus wahl des Backgeschirrs sind abhängig von dem, was Sie backen wol len:
5. Flache Kuchen, z.B. Obstkuchen auf dem Back blech, auf der mittleren Leiste bei ca. 170–180 °C;
6. halbhohe Kuchen, z.B. Biskuittorten, auf dem Rost auf der mitt le ren Leiste bei ca. 180 °C;
7. hohe Kuchen, z.B. Rührkuchen in der Form, auf der unteren Leiste bei ca. 175 °C einschieben.

Unser Energie-Spartipp:

– Auf dem Rost finden auch zwei Kuchen ne ben ein ander Platz!

Braten

Braten mit Ober- und Unterhitze

1. Den Braten auf dem Rost (bei sehr fettem Fleisch) oder auf der Fett pfan ne (bei magerem Fleisch) so hoch wie möglich in den Backofen schieben.
2. Fettpfanne unter den Bratenrost schieben. Back ofen tür schließen.
3. Multifunktionsschalter auf „Ober- und Unterhitze“, Temperaturwähler auf die gewünschte Temperatur stellen.

Unsere Tipps zum Braten:

• Gepökeltes wie z.B. Kasseler nur bei niedrigen Temperaturen braten. Das im Pökelsalz enthaltene Nitrat bildet sonst die für den Menschen gefährlichen Nitrosamine.
• Eingefrorenes Fleisch am besten in einem ge schlossenen Topf garen. Für jeden Zentimeter Höhe ca. 4 bis 5 Minuten Garzeit einplanen.
• Der Braten wird während des Garens höher. Bei sehr hohen Temperaturen ausreichende Einschubhöhe berücksichtigen.
• Fleisch mit Knochen braucht ungefähr 15–30 Minuten länger zum Garen als ein entsprechender Braten ohne Knochen.

Unsere Energie-Spartipps:

• Backofen nicht vorheizen (außer bei sehr ma ge rem Fleisch wie Filet, Roastbeef u.Ä.).
• Sofern die Garzeit mehr als 40 Minuten beträgt, Back ofen 10 Minuten vor Garende abschalten und Restwärme nutzen.

• Braten unter einem Kilogramm auf dem Herd garen.

• Die sicherste Methode, zu überprüfen, ob der Braten gar ist, bietet ein Fleischthermometer. In die dickste Stelle eingestochen, zeigt es nach kurzer Zeit die Kerntempera tur des Bratens an.

• Fleisch nach Ablauf der Garzeit noch für ungefähr 10 Minuten „ruhen“ lassen. Der Saft verteilt sich gleichmäßiger und läuft beim Anschneiden nicht heraus.
• Fisch möglichst in einer feuerfesten Form auf dem Backrost in die mittlere oder untere Einschubleiste einschieben.

Grillen

Fleisch, Geflügel und Fisch werden durchs Gril len schnell braun, haben eine gute Kru ste und trock nen doch nicht aus. Die Kruste ist leicht verdaulich und auch für Schon kost geeignet.

Flache Fleisch- und Fischs tüc ke und -spieße oder Würstchen, aber auch wasserreiche Gemüse (wie Tomaten und Zwiebeln) eig nen sich besonders gut zum Grillen. Unsere Tipps zum Grillen:

• Hähnchen am besten auf dem Rost mit darunter eingeschobener Fettpfanne grillen; Fleisch, Fisch und belegte Bro te auf Backbleche legen.
• Bitte kein Gepökeltes wie Kasseler u.Ä. grillen. Das im Pökelsalz enthaltene Nitrat bildet bei hohen Temperaturen die für den Menschen gefährlichen Nitrosamine.

Infrarot-Grillen (Kleiner Grill)

Auf der obersten Einschubleiste, direkt unter dem Infrarot-Heizkörper, lassen sich kleine oder mittelgroße Portionen an Fleisch, Fisch oder Geflügel gleichzeitig grillen.

Gefahr

Verbrennungsgefahr!

Backofen während des Grillens nicht unbe auf sichtigt las sen. Kin der fernhalten!

Gefahr

Brandgefahr!

Grillgut nicht zu weit nach hinten an das Ende des Heizkörpers legen. Dort ist es besonders heiß. Fette Grilladen

könnten Feu er fangen.

1. Multifunktionsschalter auf „Infrarot-Grillen“, Temperaturwähler auf die gewünschte Temperatur stellen.
2. Einige Minuten vorheizen, Backofentür leicht geöffnet lassen.

3. Grillgut so auf dem Rost verteilen, dass die belegte Fläche des Rostes nicht größer ist als die des Heizkörpers.

4. Rost in die obere oder mittlere Einschubleiste schieben.

5. Fettpfanne darunterschieben.
6. Das Grillgut nach der Hälf te der Grillzeit wenden. Die Grill zeit beträgt je nach Dicke und Art des Grillgutes pro Seite ca. 6–10 Minuten.

Intensiv-Grill (Flächen-Grill)

Im Ge gen satz zum „normalen“ Infrarot-Grillen können Sie beim Intensiv-Grillen die gesamte Rostfläche mit Grillgut belegen.

1. Multifunktionsschalter auf „Intensiv-Grill“, Temperaturwähler auf die gewünschte Temperatur stellen.
2. Auch hier einige Minuten vorheizen lassen. Ansonsten siehe „Infrarot-Grillen“ Punkt 4-6.

Umluft-Grillen (Oberhitze+Grill+Ventilator)

Beim Grillen mit Umluft ist der Grilleffekt nicht so intensiv wie beim Flächen-Grillen. Dafür können Sie größere und dickere Fleischstücke und auch Fisch grillen. Das Grillgut muss nicht ge wen det wer den.

1. Grillgut auf dem Rost auf der mittleren Einschubleiste in den Back ofen schie ben. Backofentür schließen!
2. Multifunktionsschalter auf „Umluft-Grillen“, Temperaturwähler auf die gewünschte Temperatur stellen. Die Zubereitungszeit be trägt ca. 20–25 Minuten, je nach Art und Größe des Grillguts.

Einkochen

!

Wichtig!

Jeweils nur 6 Gläser auf einmal in die Fett pfan ne stellen.

Die Gläser dürfen sich nicht berüh-

ren, sie können ten platzen.

- Obst und Gemüse kom men getrennt in den Back ofen.

1. Das Obst bzw. Gemüse in die Einmachgläser geben und mit abgekochtem Wasser auffüllen.
2. Fettpfanne auf die unterste Einschubleiste schieben, halb voll mit heißem Was ser füllen und die gefüllten Einmach glä ser hineinstellen.
3. Multifunktionsschalter auf „Ober- und Unterhitze“ drehen.

1. Temperaturwähler auf 180 - 200 °C einstellen.
2. Wenn in den Gläsern keine Luft bla sen mehr aufsteigen (nach ca. 60–80 Minuten), Temperatur zurückschalten:

- Obst auf Null,

- Gemüse auf 150 °C und ca. 60 Minuten weitergaren,

1. Nach dem Ausschalten die Gläser bei geschlossener Backofentür noch im Backofen lassen:

– Obst ca. 15–30 Mi nu ten,
- Gemüse ca. 30 Minuten.

1. Dann die Gläser vorsichtig herausnehmen und auf ein trockenes Tuch stellen. Vor Zugluft schützen (abdecken)!
2. Erst am näch sten Tag die Klam mern entfernen.

Ihr Backofen ist mit einer elektronischen Zeitschaltuhr ausgestattet. Nutzen Sie diesen praktischen Helfer, und lassen Sie die Zeit (die Uhr) für sich arbeiten!

Touch-Control-Technik: Die Tasten der Uhr müssen Sie nur berühren, die elektronischen Infrarot-Sensoren reagieren auf die Annäherung Ihres Fingers.

Achtung

Beschädigungsgefahr!

Für den automatischen Betrieb mit Schaltuhr beachten Sie unbedingt Folgen des:

• Alle Haushaltsangehörigen informieren, damit nie mand etwas in den Backofen legt.
• Backofen überwachen, um Überlaufen und Anbren nen zu vermeiden.
• Besondere Vorsicht beim Braten: Fett, Öl und Alkohol können sich entzünden.

• Niemals im Schaltuhr-Betrieb unbeaufsichtigt grill len!
  • Die Zeitschaltuhr übernimmt nicht das Ein- und Ausschalten des Kochfeldes.

• Sie können maximal 23 Stunden und 59 Minuten im Voraus programmieren. Die Gardauer kann zwischen 1 Minute und 10 Stunden eingestellt werden.

• Bei Stromausfall werden alle Programmierungen gelöscht.
• Wenn ein Programm zu Ende ist, ertönt für etwa 2 Minuten ein Signalton, den Sie durch Drücken einer beliebigen Taste abschalten können.

Uhrzeit einstellen

Die Uhrzeit muss neu gestellt werden, nachdem der Herd angeschlossen wurde, und nach einem Stromausfall. Ist die Uhr nicht gestellt, kann der Backofen nicht eingeschaltet werden.

So stellen Sie die Uhr:

1. Taste MENU so oft drücken, bis im Display das Uhr-Symbol blinkt.
2. Mit den Sensortasten < / > die Uhrzeit einstellen. Längeres Gedrückthalten einer Sensortaste beschleunigt den Vor- und Rücklauf der Anzeige.
   Ca. 5 Sekunden nach dem Stellen hört das Uhr-Symbol auf zu blinken, und die Zeit ist gespeichert.

Automatikbetrieb

Mithilfe der Zeitschaltuhr können Sie 2 Automatikarten an Ihrem Backofen einstellen.

• Gardauer: Hier legen Sie fest, nach wieviel Minuten der Backofen selbstständig abschaltet.
• Abschaltzeit: Hier legen Sie die genaue Uhrzeit fest, zu welcher der Backofen abschalten soll.

Wenn Sie zuvor eine Gardauer festgelegt haben, schaltet sich der Backofen erst dann ein, wenn Garzeitende und Abschaltzeit übereinstimmen.

Gardauer einstellen

1 Backofen wie gewohnt einschalten.
2. Taste MENU so oft drücken, bis im Display das Symbol 🎨 blinkt.
3. Mit den Sensortasten < / > die Gardauer einstellen (max-imal 10 Stunden).
Längeres Gedrückthalten einer Sensortaste beschleunigt den Vor- und Rücklauf der Anzeige.
Ca. 5 Sekunden nach dem Stellen hört das Symbol auf zu blinken und die Zeit läuft.
Nach Ende der Garzeit schaltet der Backofen automatisch ab und signalisiert dies durch wiederholtes Piepen.

1. Zum Abschalten der Funktion auf eine beliebige Sensor-taste drücken.

Achtung: Der Backofen schaltet sich dadurch wieder ein und Sie müssen den Multifunktionsschalter und den Temperaturwähler zurück auf Null stellen.

Abschaltzeit einstellen

1 Backofen wie gewohnt einschalten.
2. Wenn gewünscht, Gardauer wie zuvor beschrieben einstellen.
3. Taste MENU so oft drücken, bis im Display das Symbol A blinkt.
4. Mit den Sensortasten < / > die Abschaltzeit einstellen (bis zu 23:59 Stunden später).
Längeres Gedrückthalten einer Sensortaste beschleunigt den Vor- und Rücklauf der Anzeige.
Ca. 5 Sekunden nach dem Stellen hört das Symbol A auf zu blinken und die Eingabe ist gespeichert.
Wenn keine Garzeit eingestellt wurde, schaltet sich der Backofen zur eingestellten Abschaltzeit aus.
Wenn zuvor eine Garzeit eingestellt wurde, schaltet sich der Backofen erst dann ein, wenn Garzeitende und Abschaltzeit übereinstimmen.
Nach Ende der Garzeit schaltet der Backofen automatisch ab und signalisiert dies durch wiederholtes Piepen.

1. Zum Abschalten der Funktion auf eine beliebige Sensor-taste drücken.

Achtung: Der Backofen schaltet sich dadurch wieder ein und Sie müssen den Multifunktionsschalter und den Temperaturwähler zurück auf Null stellen.

Kurzzeitwecker

Sie sind dabei, ein Gericht im Back ofen zu garen, und möchten nach einiger Zeit erinnert werden, das Gericht zu wenden, Flüssigkeit nachzugießen etc. Bitte beachten Sie, dass der Herd durch die Weckfunktion nicht ein- oder ausschaltet wird.

1. Taste MENU so oft drücken, bis im Display das Symbol △ blinkt.

2. Mit den Sensortasten < / > die gewünschte Zeit bis zum Alarmsignal einstellen (maximal 2,5 Stunden).
   Längeres Gedrückthalten einer Sensortaste beschleunigt den Vor- und Rücklauf der Anzeige.
   Ca. 5 Sekunden nach dem Stellen hört das Symbol ♠ auf zu blinken und die Zeitanzeige zählt herunter. Die verbleibende Zeit wird ständig im Display angezeigt. Nach Ablauf der Zeit ertönt ein Alarmsignal.

3. Drücken Sie auf eine beliebige Taste, um das Alarmsignal abzuschalten.

Automatikbetrieb und Weckfunktion abbrechen

1. Taste MENU so oft drücken, bis im Display das Symbol ☐, A bzw. ☐blinkt.
2. Die Sensortaste < so lange gedrückt halten, bis die Zeitanzeige zurückgelaufen ist und ein Piepsignal ertönt. Nach ca. 5 Sekunden hört das Symbol ⚪, A bzw. △ auf zu blinken. Der Automatikbetrieb ist damit beendet, im Display ist wieder die Uhrzeit zu sehen.

Pflege und Wartung

Gehäuse-Oberfl ächen reinigen

Achtung

Beschädigungsgefahr!

Vor dem Reinigen Herd vollständig abkühlen lassen.

- Keine aggressiven Scheuermittel oder Stahl-schwämme verwenden!

• Lackierte Oberflächen nach dem Abkühlen gründ lich mit warmem Wasser und etwas Spülmittel oder Allzweckreini ger reinigen.
• Edelstahl-Oberflächen nach dem Abkühlen gründlich mit warmem Wasser und etwas Spülmittel oder Allzweckreiniger reinigen oder Spezialpflegemittel für Edelstahl-Oberflächen verwenden. Keine Scheuermittel verwenden!

Kochfeld reinigen

Achtung

Beschädigungsgefahr!

Vor dem Reinigen Kochzonen vollständig abkühlen lassen.

- Keine aggressiven Scheuermittel, Backofenspray oder Stahlschwämme verwenden!

• Nach dem Abkühlen gründlich mit war mem Wasser und etwas Spülmittel oder Allzweckreiniger reinigen. Mit klarem Wasser nachwischen und mit weichem Tuch trockenreiben (Kalk flec ken!).
• Grobe Verschmutzungen sofort mit Klingenschaber lösen (im Fachhandel erhältlich!).
• Eingebrannte Verschmutzungen und Flecken mit Spezialreiniger oder flüssigem Edelstahlreiniger behandeln.
• Nach dem Reinigen mit Silikon-Pflegemittel behandeln.

Backofen und Einschübe reinigen

Herkömmliche Reinigung

Gefahr

Gefahr!

Vor dem Reinigen Backofen ab küh len lassen. Heiße Heiz kör per!

• Keine aggressiven Reinigungs- bzw. Scheuermittel, Backofenspray und keine Stahlschwämme ver wen den!

• Keine Hochdruck- oder Dampfreiniger verwenden.

• Zum Reinigen nur die Backofen-Beleuchtung einschalten (am Multifunk tionsschalter).

• Backofen und Einschübe mög lichst nach je dem Gebrauch mit warmem Wasser und etwas Spülmittel oder Allzweckreiniger reinigen.
• Dichtung in gleicher Art, aber vorsichtig reinigen, da sie nur an den Ecken befestigt ist, im Übrigen jedoch lose anliegt.

Dampfreinigung

Ihr Backofen besitzt eine Dampfreinigungsfunktion – Steam Clean. Dabei handelt es sich um ein Nassreinigungsverfahren, das mithilfe von Wasserdampf leichte Verschmutzungen anlöst. So reinigen Sie den Innenraum materialschonend und benötigen kostspielige Reinigungsmittel lediglich zum Entfernen stark angebrannter Speisereste.

1. Alle Speisen, Grillrost und Backbleche entnehmen.
2. Die hochwandige Fettpfanne in den untersten Einschub schieben.
3. Ca. 0,25 l Wasser in die Fettpfanne gießen.
4. Multifunktionsschalter Ober- und Unterhitze und den Temperaturwähler auf 50 °C stellen.
5. Den Ofen nach 30 Min. wieder ausschalten.
6. Die Fettpfanne herausnehmen.
7. Den Innenraum mit einem feuchten Tuch oder Schwamm auswischen.

Backofentür aushängen

Achtung

Beschädigungsgefahr!

Die Tür ist schwer und hat eine Glasfront. Nicht fallen lassen!

Zum Reinigen können Sie die Backofentür aushängen.

1. Die Tür ganz öffnen.
2. An beiden Sei ten die KlappbügelK ganz nach vorne

klappen. Nehmen Sie gegebenenfalls einen Schraubendreher zu Hilfe.

1. Die Tür so weit schließen, dass sie noch ca. 10 cm geöffnet ist. Keine Gewalt anwenden!
2. Tür leicht anheben, anschließend nach vorne unten herausgleiten lassen.

Einsetzen der Backofentür:

1. Die Tür mit beiden Händen in Schräglage halten.
2. Die Scharniere in die Öffnung der Seitenwände ein-haken.
3. Die Tür ganz öffnen.
4. Die beiden Klappbügel K wie der nach unten klappen. Die Tür muss sich bündig schließen las sen.

Scheiben-Zwischenräume reinigen

Um die drei Scheiben der Backofentür einzeln zu reinigen:

1. Backofentür aushängen, wie im Abschnitt „Backofentür aushängen“ beschrieben.
2. Mit einem Schlitzschraubendreher o.Ä. Gegenstand das Gitterblech vorsichtig hoch hebeln und abziehen.
3. Die beiden inneren Schei ben nacheinander aus der Halterung (unten an der Tür) herausnehmen.
4. Scheiben mit warmem Wasser und etwas Spülmittel reinigen. Dabei auf keinen Fall die Abstandshalter der mittleren Scheibe beschädigen oder entfernen.

Achtung

Beschädigungsgefahr!

Das Gitterblech nicht an beiden Seiten gleichzeitig auf die Backofentür drücken, um es wieder zu befestigen!

Zuerst die eine Seite auf die Tür drücken, bis das Gitterblech hörbar eingerastet ist, erst dann die andere Seite festdrücken.

Zum Einbauen in umgekehrter Reihenfolge vorgehen. Glatte Scheibenseite nach oben, breiterer Rand nach vorne.

Teleskopschienen / Backblechträger ein-/ausbauen

Wenn Sie den Innenraum einmal richtig gründlich reinigen wollen, können Sie die Teleskopschienen komplett herausnehmen.

Achtung

Beschädigungsgefahr!

Backblechträger und Teleskopschienen nicht im Geschirrspüler reinigen, da sonst das Heißlagerfett ausgewa-

schen wird.

Ausbauen:

1. Teleskopschiene von der unteren Führung des Backblechträgers abziehen und nach oben herausnehmen.
2. Beide Backblechträger von den Seitenwänden abziehen (hierfür ist etwas Kraftaufwand nötig).
3. Alle Teile mit warmer Reinigungslauge und Tuch bzw. Schwamm reinigen und anschließend trocknen.

Wiedereinsetzen:

1. Backblechträger so halten, dass der Haken mit der angeschweißten Scheibe vorne ist.
2. Die hinteren Haken zuerst in die vorgesehenen Löcher der Seitenwand drücken.
3. Abschließend vorderen Haken in das Loch der Seitenwand drücken.
4. Teleskopauszüge an der oberen Führung des Backblechträgers einhaken, nach unten kippen und an der unteren Führung einrasten.

Backofen-Beleuchtung aus wech seln

Bleibt es im Backofen dunkel, benötigen Sie eine hitzefeste Backofen-Glühlampe vom Typ 230 V, 25 W, E 14, T 300 °C.

Gefahr

Stromschlaggefahr!

Zunächst Herd ausschalten, dann die Herd-Sicherungen ausschalten bzw. her aus schrau ben.

- Glühlampe erst wechseln, wenn der Backofen nicht mehr heiß ist – Verbrennungsgefahr!

!

Wichtig!

Die Backofen-Glühlampe dient ausschließlich zur Beleuchtung des Backofen-Innenraums. Sie ist nicht zur Beleuchtung eines Raumes geeignet.

1. Ein weiches Tuch in den Backofen legen, falls die Glasabdeckung oder die Glühlampe herunterfallen soll te.
2. Die Glasabdeckung mit einer Linksdrehung lösen (Bajonett verschluss!) und vorsichtig abnehmen.
3. Die defekte Glühlampe aus der Fas sung drehen und durch eine neue Glühlampe er set zen.
4. Die Glasabdeckung wieder in die Öffnung einsetzen und mit einer Rechts drehung befestigen.

Wenn's mal ein Problem gibt

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich nicht um einen Defekt am Gerät handeln. Prüfen Sie deshalb bitte anhand der Tabelle, ob sich die Störung be sei ti gen lässt.

Problem Mögliche Ursachen	/ Lösungen / Tipps
Kochzonen ohne Funktion, Gelbe Netzkontroll-Leuchte9 leuchtet nicht.	Stromzufuhr ist unterbrochen; Sicherung für das Herdset am Sicherungska sten in der Wohnung prüfen.Ggf. Leuchte durch Kundendienst desTECHNIK SERVICEwechseln lassen.
Sprünge und Risse im Kochfeld.	Kochzonen sofort ausschalten und nicht mehr benutzen. Kundendienst verständigen.
Backofen ohne Funktion, Uhr-Symbol blinkt.	Nach dem Anschließen oder einem Stromausfall muss die Uhrzeit eingestellt werden. Siehe Kapitel „Uhrzeit einstellen“ auf Seite 27.
Backofen ohne Funktion, Symbol###bzw.Ablinkt.	Der Backofen befindet sich im Automatikbetrieb. Siehe Kapitel „Automatikbetrieb“ auf Seite 28.
Rote Backofenleuchte leuchtet nicht.	Eingestellte Backofen-Temperatur ist erreicht; Leuchte schaltet sich bei sinkender Temperatur automatisch wieder ein.Bei einem Defekt, Leuchte durch Kundendienst wechseln lassen (siehe „Unser Service“ auf Seite 35.).
Backofen-Beleuchtung ist aus ge fal len.	Defekte Glühlampe für Backofen-Beleuchtung auswechseln. Siehe „Backofen-Beleuchtung auswechseln“ auf Seite 33)
Außenkühlgebläse läuft nicht (kein Luftaustritt unter der Blende, Blende wird sehr heiß).	Prüfen: Nur Backofen-Beleuchtung einschalten – wenn kein Gebläse geräusch und Luftaustritt erfolgt, ist Gebläse defekt.Überhitzungsgefahr!Backofentür öffnen, Gerät sofort ausschalten und nicht mehr benutzen! Kundendienst rufen (siehe „Unser Service“ auf Seite 35).
Backofenfenster beschlägt beim Auf heizen, im Backofen bildet sich Kondenswasser.	Dies ist kein Fehler, sondern entsteht durch Temperaturunterschiede beim Aufheizen, beim Backen von Kuchen mit sehr feuchtem Belag (z.B. Obst) oder beim Braten von großen Fleischstücken.

Unser Service

Sollten Sie die Störung nicht mit Hilfe der Fehlersuchtabelle beheben kön nen, verständigen Sie unser EXPERTEN-TEAM.

Wenn Sie ein Ersatzteil benötigen oder eine Reparatur notwendig ist, verständigen Sie bitte unseren TECHNIK-SERVICE.

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung:

Einbauherd 2013CC2.30ETsYDpX, 2013CC2.30ETsYDpW, 2013CC2.30ETsYDpB

Bestellnummer:

310 160 (braun), 442 852 (weiß), 441 240 (Edelstahl)

Experten-Team

Tel. [phone]

Mo. bis Fr. 7 ^00 – 20 ^00 Uhr, Sa. 8 ^00 – 16 ^00 Uhr

Mobilfunk max.60 Cent/Anruf)

TECHNIK-SERVICE

Tel. [phone]

Mobilfunk max.60 Cent/Anruf)

Hinweis

für unsere Kunden in Österreich:

Bitte wenden Sie sich an die Fachberatungs-Hotline Ihres Versandhauses.

Umweltschutz leicht gemacht

Verpackungs-Tipps

Unsere Verpackungen werden aus umweltfreundlichen, wie-derverwertbaren Materialien hergestellt: Außenverpackung aus Pappe, Formteile aus ge schäum tem, FCKW-freiem Polystyrol (PS), Folien und Beutel aus Polyäthylen (PE) und Spannbänder aus Polypropylen (PP).

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt werden müssen, ist es nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Entsorgung des Geräts

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen und z.B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils abzugeben. Elektroaltgeräte werden dort kostenlos angenommen. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deswegen sind Elektrogeräte mit dem hier abgebildeten Symbol gekennzeichnet.

Weitere Informationen zu diesem Thema fin den Sie auch auf den Service-Seiten unseres aktuellen Hauptkatalogs und auf unserer Internetseite unter der Rubrik „Service“.

Tabelle „Prüfgerichte“

Diese Gerichte wurden gemäß den Normen DIN 44547 und EN 60350 zubereitet.

Speise	Anzahl Bleche	Einschub-höhe1)	Beheizungsart		Temperatur in °C	Gardauer in Min.
Spritzgebäck 1 3 Ober-/Unterhitze			2)		1	6
Wasserbiskuit 1 3 Ober-/Unterhitze			2)		1	9
Hefeblechkuchen 1 3 Ober-/Unterhitze 2)	190		25-35
Small cakes (20)	1 3 Ober-/Unterhitze		2)		1	6
Toast	1	4	Grill3)		250	1-2
12 Beefburger	1 4 Grill		3)		250 (max)	12 + 84)
Hähnchen	1 2 Umluft-Grillen		200	50-70
Hähnchen am Drehspieß		3	Umluft-Grillen		200	60-90
Schweinebraten	1 2 Umluft-Grillen		180		6)	110-120
Ente	1 2 Umluft-Grillen		150	110-130
Pizza, dünn belegt2)	1 2 Ober- und Unterhütze		230	10-25
Pizza, dick belegt2)	1 2 Ober- und Unterhütze		230	30-50
Pizza, tiefgekühlt7)	1 2 Ober- und Unterhütze		230	ca. 15

0	1
0	2
0	2

1) Einschubhöhe von unten gerechnet
4) 1. und 2. Seite
^6) abhängig von der Höhe des Bratens
2) vorgeheizt
5) Universalpfanne oben
7) Zubereitungssangaben des Herstellers auf der Verpackung befolgen
3) 5 Minuten vorheizen

Stichwortverzeichnis

A

Abschaltzeit einstellen 28

Arbeitsplatte vorbereiten 11

Absicherung 40

Anschlussbedingungen 13

Artikelnummer.Siehe Bestell- nummer

Aufstellung 11

Ausbau 15

Ausstattung 2

Automatikbetrieb 28 abbrechen 29

B

Backblechträger 21 ein-/ausbauen 32

Backen 22

Backofen anschließen 13 einsetzen 13

Backofen-Beleuchtung 40

Backofen-Beleuchtung aus- wechseln 33

Backofentür aushängen 31

Backöfentür einsetzen 32

Backofen-Volumen 40

Backofenbeheizung 20

Backofentür aushängen 31

Bestellnummer 35,40

Braten 23

D

Dampfreinigung 31

E

Einkochen 25

Einschubhöhe 22,23

Entsorgung des Gerätes 35

Ersatzteil 35

Experten-Team 35

F

Fehlersuchtabelle 34

G

Gardauer einstellen 28

Garende 21

Gerätebezeichnung 3540

Gerätemaße 40

Gerät entsorgen 35

Geschirr für Glaskeramik 17

Geschirr für den Backofen 23

Gewicht 40

Grillen 24

H

Halteklammer 12

Herdplatten 17

Hotline 35

|

Infrarot-Grillen 24

Installation 11,12,13,14,15

Intensiv-G rillen 25

K

Kerntemperatur 24

Kochfeld einsetzen 12 vorbereiten 12

Kochzonen 17 Zweikreis- 17

Kurzzeitwecker 29

L

Leistungsaufnahme 40

Leuchte gelb 21 rot 20

Lieferumfang 2

M

Multifunktionsschalter 20

N

Nennquerschnitt 13

Netzkontroll-Leuchte 21

Netzspannung 40

0

Ober- und Unterhitze 22,23

R

Reinigen 30

Reinigung Backofen 31

Reinigung und Pfl ege 32

Reparatur 35

Restwärme-Anzeige 17

s

Schalter

für den Backofen 16

für den Herd 17

Temperaturwähler 20

Schaltuhr-Betrieb abbrechen 29

Steam Clean 31

Störung beheben 34

Stromversorgung 13

T

Tabelle „Prüfgerichte“ 36

Telefonberatung 35

Teleskopschienen 32 ein-/ausbauen 32

Temperaturwähler 20

Tipps zum Garen und Energie sparen 19

Touch-Control-Technik 27

Transportieren 11

Transportschaden 2,11

Trennvorrichtung 5,13

U

Uhrzeit einstellen 27

Unterhitze 22,23

V

Vorheizen 22,23,24,25

W

Weckfunktion abbrechen 29

Z

Zeitschaltuhr 27,28,29

Datenblatt für den Backofen

Nach den Vorgaben der Energieverbrauchskennzeichnungsverordnung gemäß Richtlinie Energieetikettierung 2002/40/EG für Elektrobacköfen

Hersteller	hanseatic
Gerätebezeichnung Einbauherd mit Glaskeramik-Kochfeld und Zeitschaltuhr
Bestellnummer 310 160 (braun), 442 852 (weiß),	441 240 (Edelstahl)
Energieeffizienzklasse des Backofens ^1) ^2)	A
Energieverbrauch für Beheizungsart ^3) ^4) 0,95 kWh Konventionelle Beheizung 0,79 kWh Umluft
Nettovolumen des Backofens ^4)	66 Liter
Typ der Backofengröße ^5)	groß
Garzeit für Beheizungsart ^3) ^4) 44 Min. Konventionelle Beheizung 43 Min. Umluft
Geräusch (dB(A) re 1 pW) ^6)	51 dB
Größe des größten Backblechs ^4)	1280 ^2 cm
Gerätemaße Backofen (H x B x T):Gerätemaß Kochfeld (H x B x T):	595 x 595 x 575 mm48 x 581 x 501 mm

Technische Daten

Gewicht: 44 kg
Netzspannung, Absicherung:	AC 1N 230V 50Hz, 40AAC 3N 400V 50Hz, 16A
Kochzone, hinten links:	14,5 cm ∅; 1,2 kW
Kochzonen, vorne rechts:	14,5 cm ∅; 1,2 kW
Kochzonen, hinten rechts:	21,0 cm ∅; 2,1 kW
Kochzone, vorne links:	18,0 cm ∅; 1,7 kW
Leistungsaufnahme Kochfeld gesamt	max. 6,2 kW
Leistungsaufnahme Backofen:
Unterhitze / Ober- und Unterhitze:	1,1 kW / 2,0 kW
Grill / Intensiv-Grillen (Grill und Oberhitze):	2,0 kW / 2,9 kW
Umluft: Ober-und Unterhitze+ Ventilator	2,0 kW
Umluftgrill: Grill+ Oberhitze+ Ventilator	2,9 kW
Leistungsaufnahme gesamt	max. 9,1 kW
Maximal-Temperatur 280 °C
Beleuchtung:	25 W, E 14, T 300 °C

Die oben angegebenen Werte sind unter genormten Laborbedingungen gemessen wor den. Unter solchen Bedingungen sind alle Geräte vergleichbar.

Im praktischen Betrieb können die Werte – je nach Aufstellungs- und Umgebungsbedingungen sowie Menge und Beschaffenheit der Spei sen – hiervon erheblich abweichen.

Dieses Verhalten zeigen mehr oder weniger deutlich alle Geräte, unabhängig vom Her steller.

Das Gerät entspricht den bei Lieferung gültigen EG-Richtlinien 2006/95/EC (Niederspannungsrichtlinie), 2004/108/EC (Elektromagnetische

Verträglichkeit), 2009/125/EG (Ökodesign).

1) auf einer Skala von „A“ (niedriger Verbrauch) bis „G“ (hoher Verbrauch)
2) konventionelle Beheizung / Heißluft (Umluft)
3) mit Standardbeladung (Messziegel)
4) nach DIN EN 50304
5) auf der Skala „klein“ (12...34 Liter) – „mittel“ (35...64 Liter) – „groß“ (≥ 65 Liter)
6) nach Richtlinie 86/594/EWG, DIN EN 60704-2-10 (Geräuschmessung), DIN EN 60704-3 (Prüfung)
