Produkttyp	Autoradio
Marke	Auna
Modell	10005070
Kategorie	Autoradio
Abmessungen (B x H x T)	180 x 50 x 160 mm
Gewicht	0,8 kg
Stromversorgung	12 V Gleichstrom (Fahrzeugbordnetz)
Radiofrequenzbereiche	FM 87,5 – 108 MHz, AM 522 – 1620 kHz
Bluetooth	Ja, Freisprecheinrichtung und Musik-Streaming
USB-Anschluss	Ja, Front-USB (bis 32 GB FAT32)
SD-Kartensteckplatz	Ja, vorne (bis 32 GB)
AUX-Eingang	Ja, 3,5 mm Klinke vorne
CD-Player	Nein
Ausgangsleistung	4 x 50 W max.
Lautsprecherimpedanz	4 – 8 Ohm
Einbautiefe	100 mm
Bedienung	Tasten und Drehregler, Fernbedienung im Lieferumfang
Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine aggressiven Reinigungsmittel verwenden.
Sicherheitshinweise	Vor der Installation die Fahrzeugbatterie abklemmen. Nur in 12-V-Fahrzeugen verwenden.
Reparaturfähigkeit / Ersatzteile	Ersatzteile sind nicht im Lieferumfang enthalten. Bei Defekt wenden Sie sich an den Auna-Kundendienst.

Häufig gestellte Fragen - 10005070 Auna

Wie verbinde ich mein Smartphone über Bluetooth mit dem Autoradio?

Aktivieren Sie Bluetooth an Ihrem Smartphone und suchen Sie nach Geräten. Wählen Sie das Autoradio (Name z.B. 'Auna 10005070') aus und bestätigen Sie die Kopplung. Bei Nachfrage geben Sie den PIN '0000' ein.

Welche USB-Sticks werden unterstützt?

Das Gerät unterstützt USB-Sticks mit bis zu 32 GB Kapazität im FAT32-Format. Größere oder anders formatierte Sticks können nicht erkannt werden.

Wie stelle ich die Uhrzeit ein?

Drücken Sie die Taste 'MENU' und navigieren Sie zu den Einstellungen. Wählen Sie 'Uhrzeit' und stellen Sie Stunden und Minuten mit den Drehreglern ein. Bestätigen Sie mit 'OK'.

Wie kann ich das Radio auf Werkseinstellungen zurücksetzen?

Halten Sie die Taste 'RESET' (meist mit einem dünnen Gegenstand erreichbar) für 5 Sekunden gedrückt. Alternativ können Sie die Batterie für einige Minuten abklemmen.

Kann ich eine Rückfahrkamera anschließen?

Ja, das Autoradio verfügt über einen Videoeingang (RCA). Schließen Sie die Kamera an den entsprechenden Eingang an und aktivieren Sie die Kamera-Funktion im Menü.

Wie speichere ich Radiosender?

Stellen Sie den gewünschten Sender ein und halten Sie eine der nummerierten Stationstasten (1-6) gedrückt, bis ein Signalton ertönt. Der Sender ist nun gespeichert.

Das Radio schaltet sich nach kurzer Zeit aus – was tun?

Überprüfen Sie die Zündungsverkabelung: Das Gerät benötigt dauerhaft 12 V an der Klemme 'B+' und geschaltete 12 V an 'ACC'. Bei falscher Verdrahtung schaltet es sich mit der Zündung aus.

Kann ich die Lenkradfernbedienung nutzen?

Ja, sofern Ihr Fahrzeug über eine Lenkradfernbedienung verfügt. Schließen Sie das mitgelieferte Kabel (SWC) an und konfigurieren Sie die Tasten im Menü unter 'Lenkradeinstellung'.

Wie reinige ich das Gerät richtig?

Verwenden Sie ein weiches, leicht feuchtes Tuch ohne Reinigungsmittel. Trocknen Sie es danach ab. Achten Sie darauf, dass keine Flüssigkeit in das Innere eindringt.

Gibt es eine Garantie auf das Autoradio?

Ja, auf das Auna 10005070 gilt die gesetzliche Gewährleistung von 2 Jahren. Bei Problemen wenden Sie sich an den Händler oder den Auna-Kundendienst. Bewahren Sie den Kaufbeleg auf.

BEDIENUNGSANLEITUNG 10005070 Auna

Sehr geehrter Kunde,

zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.

Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um möglichen technischen Schäden vorzubeugen.

Allgemeines

PBC

Dies ist eine Signalspur, die auf einer SVCD oder VCD2.0 aufgenommen ist. Diese Disks können interaktive Inhalte enthalten. Sollten Bilder auf der Disk sein, können diese hochauflösend dargestellt werden.

Titel

Titel sind wichtige Unterteilungen einer DVD. Ein Film kann in mehrere Titel unterteilt sein. Es ist dann leichter zwischen den Titel zu wechseln.

Kapitel

Ein Titel kann in mehrere Teile unterteilt sein. Jeder dieser Teile kann einzeln wiedergegeben werden und nennt sich Kapitel.

Filmspur

Die größte Komponente einer VCD ist die Filmspur. Z.B.: Jeder Titel eine Karaoke-Disk ist eine Spur.

Achtung

Sicherheit

1) Stromquelle: Das Gerät darf nur an eine Stromquelle angeschlossen werden, die dieser Anleitung oder den Daten auf dem Gerät entspricht
2) Dieses Gerät nur ist für eine an der Karosserie geerdete Batterie geiegnet. Kontrollieren Sie dies vor dem Einbau.
3) Lautsprecherkabel dürfen während des Betriebes keinen Kurzschluss verursachen. Dieses kann den Verstärker überlasten oder sogar durchbrennen lassen.
4) Setzen Sie das Bedienelement nicht vor dem Anschluss der Kabel ein.
5) Das Bedienelement sollte immer in seiner Schutzhülle gelagert werden (Siehe Foto).

Umgebung

1) Benutzen Sie das Gerät nicht in der Nähe von Wasser und Feuchtigkeit.
2) Sollte sich Feuchtigkeit auf der Linse niederschlagen, funktioniert das Gerät nicht richtig. Lassen sie dem Gerät ca. 1 Stunde Zeit, so dass die Feuchtigkeit trocknen kann.
3) Sollte es im Fahrzeuginneren sehr heiß sein, warten Sie mit dem Einschalten des Gerätes bis es sich abgekühlt hat.

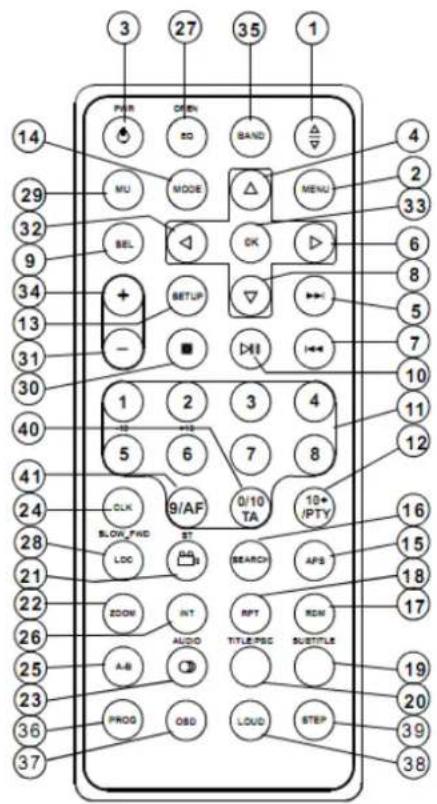

Fernbedienung

3 27 35 1 PWR OPEN BD BAND △ ▽ 4 29 MU MODE △ MENU 33 SEL OK ▽ 6 34 + SETUP → 5 7 13 - DH ← 10 40 1 2 3 4 12 5 6 7 8 41 CLK 9/AF 0/10 TA 10+ /PTY 24 SLOW, FWD ST ADC SEARCH APS 28 LOC BON INT RPT RDM 21 AUDIO TITLE/PSG SUBTITLE 22 A-B PROG OBD LOUD STEP 26 25 23 36 37

1. EQ/“Öffnen” -Taste
2. Ton aus-Taste
3. Lautstärke- -Taste
4. OK-Taste
5. Frequenzband-Taste
6. OSD-Taste
7. STEP-Taste

8. AF-Taste

9. TILT-Taste

10. Menü-Taste
11. Ein-/Ausschalter
12. Hoch
13. Vorwärts-Taste
14. Rechts
15. Zurück-Taste
16. Runter
17. Auswahl-Taste
18. Wiedergabe/Pause
19. Nummertasten
20. 10+/PTY-Taste
21. Setup-Taste
22. Modus-Taste
23. APS-Taste
24. Suchfunktion
25. RDM-Taste
26. RPT-Taste
27. Untertiteltaste
28. Titel/PBC-Taste
29. Blickwinkel/ST-Taste
30. Zoom-Taste
31. Audio-Taste
32. CLK-Taste
33. „A-B“-Taste
34. INT-Taste
35. LOC/langsamer Vorlauf-Taste
36. Stopp-Taste
37. Links
38. Lautstärke+ -Taste
39. Programm-Taste
40. LOUD-Taste
41. TA-Taste

Ersetzen der Batterie

1) Vor der ersten Benutzung müssen Sie den Isolierungsstreifen aus der Fernbedienung ziehen. Bild 1
2) Drücken Sie den beweglichen Block in die Richtung des „Pfeil A“ und ziehen Sie dann den Batteriehalter heraus „Pfeil B“. Bild 2
3) Ersetzen Sie die alte Batterie durch eine Neue. Der +-Pol muss hierbei nach oben zeigen. Bild 3
4) Setzen Sie den Batteriehalter so wieder, dass er in seiner ursprünglichen Position einrastet.

1) Eine falsche Nutzung der Batterie kann zu Überhitzung und Explosion dieser führen.
2) Eine auslaufende Batterie kann zu Schäden an der Fernbedienung führen (Batterielebensdauer: ca. 6 Monate bei normaler Nutzung und Raumtemperatur).
3) Schließen Sie die Batterie nicht kurz.
4) Werfen Sie die Batterie nicht ins Feuer.
5) Halten Sie die Batterie fern von Kindern.

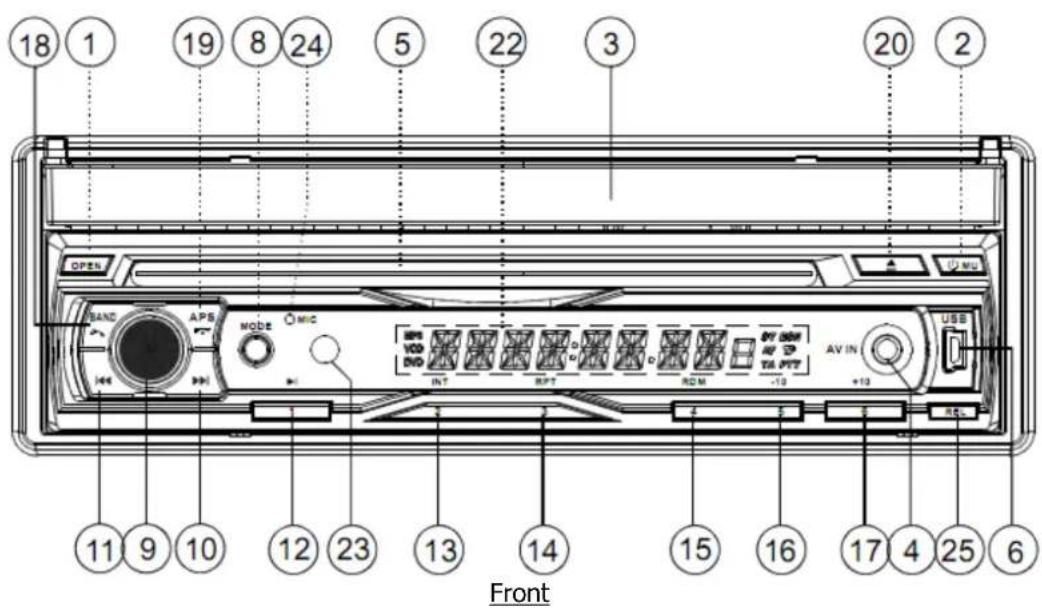

Bedientasten am Gerät

18 1 19 8 24 5 22 3 20 2 OPEN BAND APS MODE MIC INT RPT RD M AV IN USE AV IN TA PTT [phone] 15 16 17 4 25 6 Front

Hinter dem Bedienelement

1. Öffnen-Taste
2. Anzeige
3. Disc-Slot
4. SD/MMC-Kartenslot
5. Lautstärkeregler
6. Zurück-Taste
7. INT/2-Taste
8. RDM/4-Taste
9. +10/6-Taste
10. APS/Auflegen-Taste
11. Zurücksetz-Taste
12. IR-Fernbedienungsempfänger

13. REL-Taste

14. Ein-/Ausschalter, Ton aus-Taste

15. AV-Eingang
16. USB-Anschluss
17. Modus-Regler
18. Vorwärts-Taste
19. Wiedergabe/Pause
20. RPT/3-Taste
21. -10/5-Taste
22. BAND/TEL-Taste
23. Auswurf-Taste
24. Kleine LCD-Anzeige
25. Mikrofon

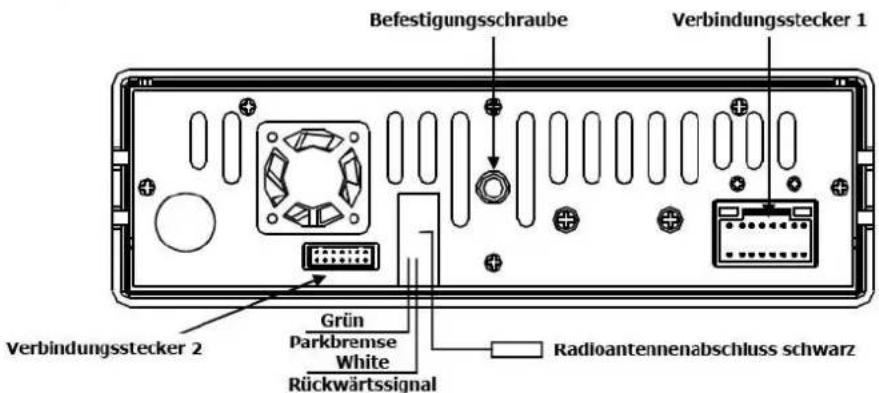

Anschlüsse am Gerät

Befestigungsschraube Verbindungsstecker 1 Verbindungsstecker 2 Grün Parkbremse White Rückwärtssignal Radioantennenabschluss schwarz

Notiz: Befestigen Sie den Anschluss am Ende des mitgelieferten Erdungskabels an der Befestigungsschraube. Das andere Ende schließen Sie bitte am –Pol der Stromquelle an. Wenn Sie dieses nicht berücksichtigen, kann die Anzeige im Betrieb flackern.

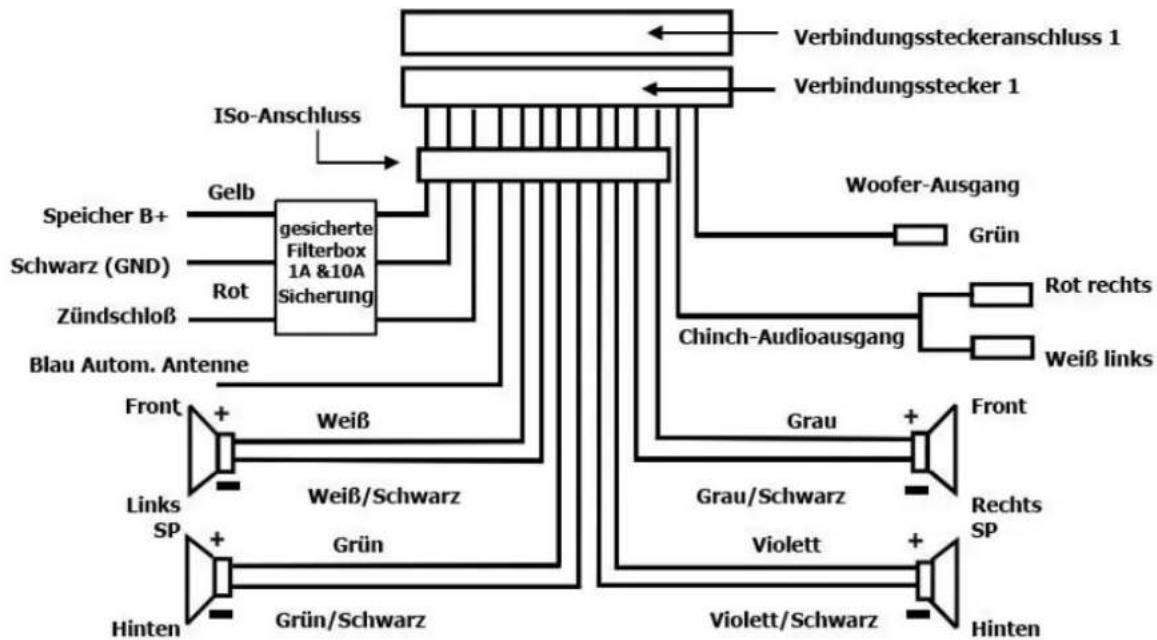

Verkabelung des Verbindungsteckers 1

Notiz:

1. Es dürfen nur Lausprecher mit einer Imprdanz von 4 Ohm benutzt werden.

2. Vergewissern Sie sich, dass das Kabel für dei autom. Antenne keinen Kurz- schluss verursacht.

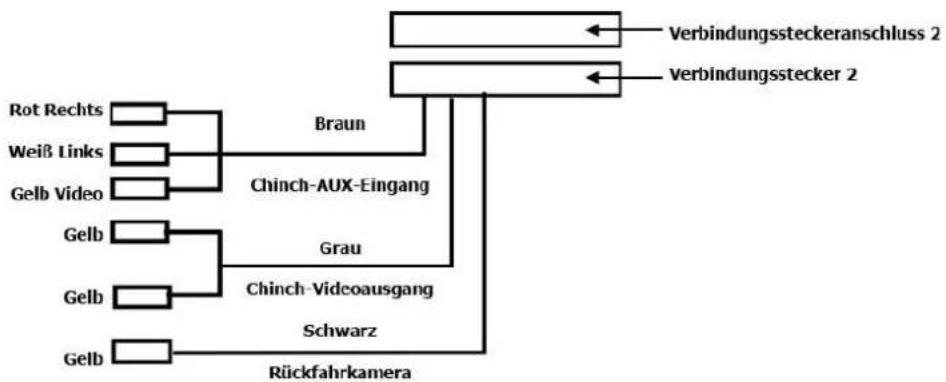

Verkabelung des Verbindungsteckers 2


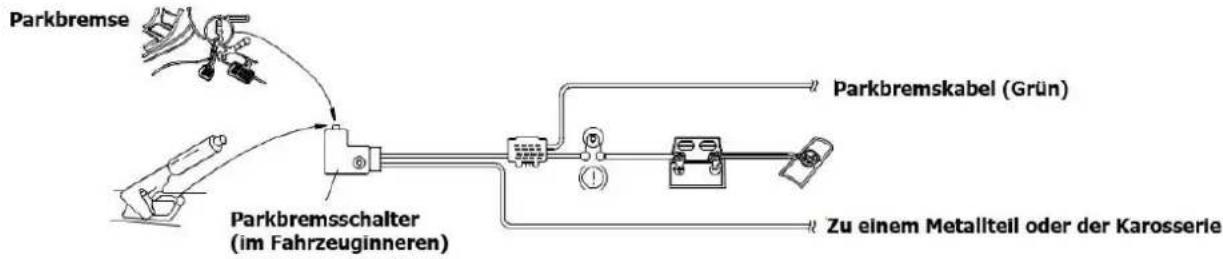

Anschluss vom Parkbremssignal an das Radio

Parkbremse Parkbremsschalter (im Fahrzeuginneren) Parkbremskabel (Grün) Zu einem Metallteil oder der Karosserie

Notiz: Videos werden auf der kleinen LCD-Anzeige nur angezeigt, wenn das Parkbremskabel angeschlossen ist.

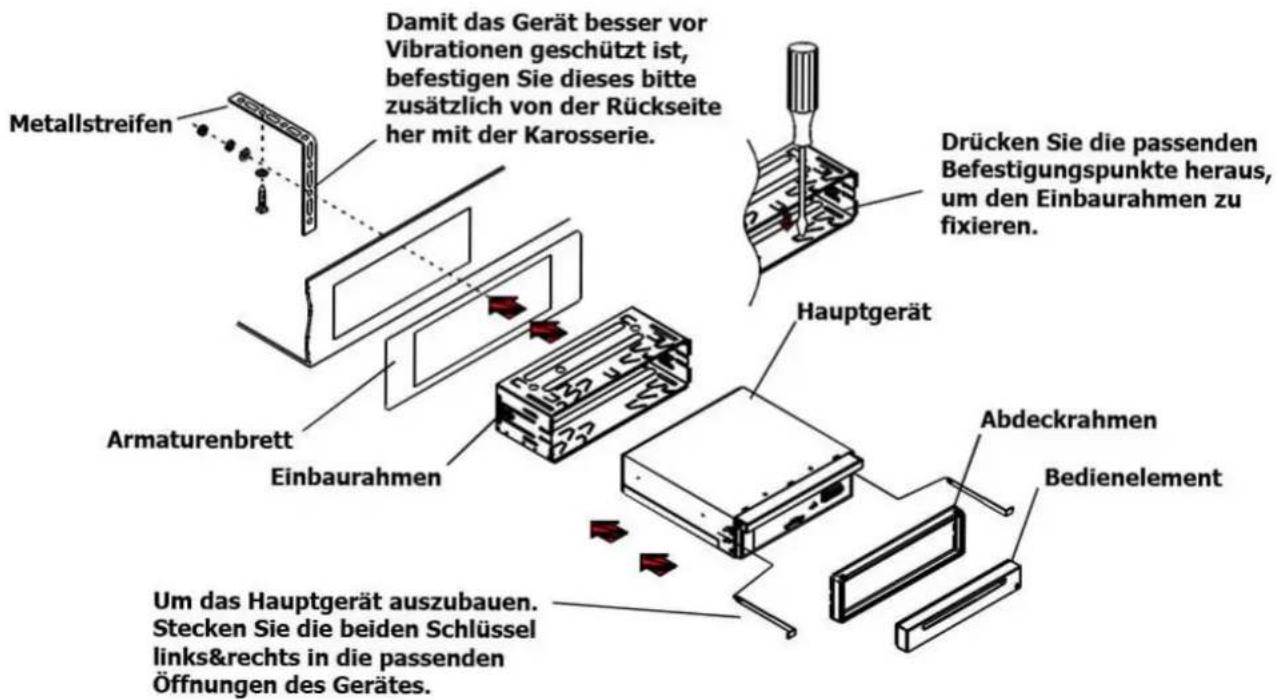

Einbau des Hauptgerätes

Das Gerät sollte diebstahlgeschützt eingebaut werden. Das Gerät wird hierzu in einem Metalleinbaurahmen befestigt. Verlegen und schließen Sie zuerst alle Kabel wie beschrieben an und schieben es erst danach in diesen Einbaurahmen.

Metallstreifen Damit das Gerät besser vor Vibrationen geschützt ist, befestigen Sie dieses bitte zusätzlich von der Rückseite her mit der Karosserie. Drücken Sie die passenden Befestigungspunkte heraus, um den Einbaurahmen zu fixieren. Armaturenbrett Einbaurahmen Hauptgerät Abdeckrahmen Bedienelement Um das Hauptgerät auszubauen. Stecken Sie die beiden Schlüssel links&rechts in die passenden Öffnungen des Gerätes.

Allgemeine Bedienung

1. Ein-/Ausschalten

Wenn das Gerät ausgeschaltet ist, lässt sich das Gerät über die Taste POWER einschalten.

Sollte das Gerät eingeschaltet sein, lässt sich über diese Taste ausschalten. Dieses funktioniert auch mittels Fernbedienung.

1. Monitor ein- bzw. ausfahren

Mit der Taste OPEN kann der Monitor ein- bzw. ausgefahren.

1. Winkel des Monitors einstellen

Über die ANG-Tasten lässt sich der Monitor auf den optimalen Winkel einstellen.

1. Funktionsmodus wählen

Drücken Sie MODE um eine Quelle zu wählen: RADIO, DISC, USB, CARD, AUX oder BLUETOOTH. Das gewählte Medium muss aber vorher eingelegt werden.

1. Lautstärke einstellen

Drehen Sie den Lautstärkeregler am Gerät oder drücken Sie die entsprechenden Tasten auf der Fernbedienung.

1. Ton ausschalten

Drücken Sie MUTE um den Ton auszuschalten und erneut um den Ton einzuschalten. Ein kurzer Druck auf POWER schalten den Ton auch wieder ein.

1. Uhrzeit anzeigen und einstellen

Drücken Sie CLK oder DISP und die Uhrzeit wird auf der kleinen Anzeige auf dem Bedienelement angezeigt. Halten Sie CLK oder DISP länger gedrückt, ändert sich die Farbe der Stunden. Durch Drehen am Lautstärkeregler oder drücken von +/- auf der Fernbedienung können Sie die Stunden einstellen. Drücken Sie CLK oder DISP nun kurz und die Minuten ändern die Farbe. Jetzte können Sie diese einstellen.

1. EQ-Modus

Drücken Sie die EQ-Taste um zwischen den voreingestellten Equalizern zu wechseln: POP, ROCK, CLAS, OFF. Der Klang ändert sich dabei.

1. LOUD-Modus ein-/ausschalten

Mittels der LOUD-Taste können Sie LOUD ein- bzw. ausschalten. Dieses verbessert den Bass, sollte dieser Ihnen zu schwach sein.

1. Bedienelement entfernen & Gerät zurücksetzen

Sollte etwas auf der kleinen Anzeige falsch dargestellt werden, entfernen Sie mittels REL-Taste das Bedienelement und ziehen es erst nach rechts und dann nach links heraus. Drücken Sie zum Zurücksetzen danach die RESET-Taste.

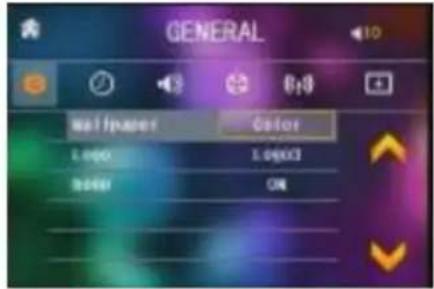

1. Einstellungen aufrufen

Berühren Sie das Zahnradsymbol im Hauptmenü um das Einstellungsmenü aufzurufen. Hier haben Sie die Auswahl zwischen: GENERAL, TIME, AUDIO, VIDEO, RADIO, CALIBRATE. Berühren Sie den gewünschten Menüpunkt.

GENERAL maskfaser Color 1.000 2.000 OK

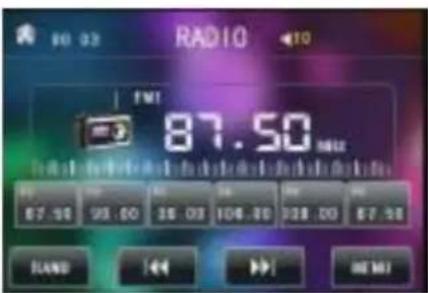

Radiobedienung

1. Radiomodus wählen

Wählen Sie diesen Modus mittels MODE und ers wird das links zu sehende Menü angezeigt.

Berühren Sie das Haussymbol um zum Modusmenu zurückzukehren. Die Radiomenü können Sie auf über die Symboltasten auf dem Display öffnen. Die Symbole haben die gleiche Funktion wie die Tasten am Gerät oder auf der Fernbedienung.

In diesem Menü können Sie MUTE, EQ, TA, AF, PTY einstellen.

1. Frequenzband

Drücken Sie im Radiomodus BAND und Sie können zwischen FM1, FM2, FM3, AM1 und AM2 wechseln.

1. Frequenzwahl, Suche vor/zurück

Im Radiomodus:

1) Drücken und halten Sie >> oder << bis die autom. Suhe beginnt.

2) Drücken Sie diese Tasten nur kurz um die Frequenz manuell zu wechseln.

1. APS-Taste

im Radiomodus:

1) Wenn Sie APS drücken und halten, sucht das Gerät von der niedrigsten Frequenz an Radiosender automatisch und die Signalstärke wird geprüft bis ein Suchdurchlauf beendet ist. Die 6 Sendet mit dem besten Empfang werden automatisch auf den Speichertasten 1-6 abgelegt. Dieses können Sie auf jedem Frequenzband wiederholen (3x 6 für FM & 2x 6 für AM).

RADIO TMT 87.50 67.98 99.00 26.03 104.80 28.00 67.98 STAND ←→ →→ →→ REMO

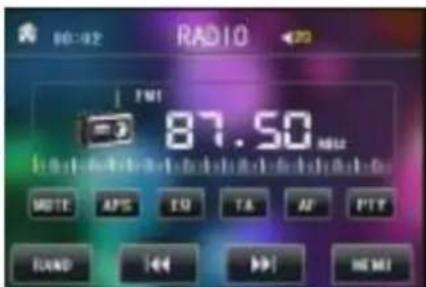

Radiomodus

RADIO TMT =2 87.50 MHz MUTE APG EQ TA AF PTP RAND ↔ > > HMI

Audio-/Videoeinstellung

2) Drücken Sie die Taste nur werden die voreingestellten Sender noch einmal kontrolliert werden sollen. Notiz: Unter FM werden FM1, FM2, FM3 einzeln geprüft; unter AM werden AM1, AM2 einzeln geprüft.

1. Voreingestelle Sender [1-6]-Tasten Die voreingestellten Sender können über diese Tasten augerufen werden.

2. STEREO/MONO-Taste Um zwischen STEREO-/MONO-Wiedergabe im FM-Frequenzband zu wechseln, drücken Sie die ST-Taste.

3. LOC-Taste

1) Sollte ein Radiosignal immer schwächer werden, wird im Display LOC angezeigt. Drücken Sie LOC, dann versucht das Radio diesen Sender nochmal mit besserem Empfang.

2) Sollte ein Radiosignal zu stark sein, dass es zu Störungen kommt, wird im Display LOC angezeigt. Drücken Sie LOC, dann versucht das Radio diesen Sender nochmal mit besserem Empfang.

1. PTY (Programmart)-Taste Hier können Sender über die Art des Programms gesucht werden. Es können separat Musik- oder Informationsender gesucht werden. Drücken Sie PTY um zwischen Musik und Information zu wechseln, drehen der gewünschten Art am Lautstärkeregler um zwischen den Programmarten zu wechseln. Dieses funktioniert nur, wenn die Sender in Ihrer Gegend PTY unterstützen. Reihenfolge der Arten:

<-->NEWS<-->AFFAIRS<-->INFO<-->SPORT<-->EDUCATE<-->DRAMA
<-->CULTURE<-->SCIENCE<-->VARIED<-->WEATHER<-->FINANCE
<-->CHILDREN<-->SOCIAL<-->RELIGION<-->PHONE IN<-->TRAVEL
<-->LEISURE<-->DOCUMENT<-->PTY NONE<-->POP M<-->ROCK M
<-->EASY M<-->LIGHT M<-->CLASSICS<-->OTHER M<-->JAZZ
<-->COUNTRY<-->NATION M<-->OLDIES<-->FOLK M<-->

1. AF (Alternative Frequenz)-Taste Durch mehrmaliges Drücken können Sie folgende AF-Einstellung vornehmen: Aus (AF-Symbol aus) AF mit RDS (AF-Symbol ein) AF ohne RDS (AF-Symbol blinkt) Ist die AF-Funktion aktiviert, wechselt das Gerät automatisch zu einer anderen Frequenz des aktuell gewählten Senders wenn diese einen besseren Empfang besitzt.

2. TA (Verkehrsfunk)-Taste Das Gerät wechselt autom. zu einem Sender der Verkehrsinformationen überträgt.

1) Im DISC-Modus schalten das Gerät zeitweise zum Verkehrsfunk.

2) TA, TP wird während der Übertragung im Display angezeigt. Möchte Sie den Verkehrsfunk unterbrechen und zurück in den ursprünglichen Modus wechseln, drücken Sie kurz: SEEK, SCAN, AUTO MEMORY. Sie können auch bis zum Ende der Übertragung warten.

Disk- & USB-Bedienung

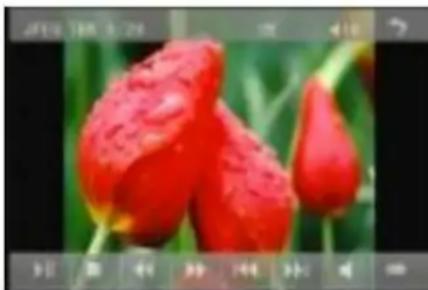

Einlegen/auswerfen von Disk oder USB

Um Dateien von einer Speicherkarten oder Disk wiederzugeben, drücken Sie zuerst EJECT, der Monitor fährt herunter, dann legen Sie eine Disk oder Speicherkarte ein.

Um das Medium wieder auszuwerfen, drücken Sie erneut EJECT, damit sich der Monitor nach unter bewegt. Eine Disk wird dann automatisch ausgeworfen. Bei einer Speicherkarte müssen Sie diese leicht reindrücken bevor man sie entnehmen kann.

Für die Wiedergabe von USB, müssen Sie ein USD-Medium an den hinteren USB-Anschluss anschließen. Um das Medium sicher zu trennen, drücken Sie zweimal STOP und trennen dann erst das USB-Medium vom Gerät.

Das Kopfhörersymbol zeigt Ihnen Audiodateien, das Bergsymbol Video-&Bilddateien an. Drücken Sie das Haussymbol um zum Hauptmenü zurückzukehren und mit dem Pfeil (oben rechts) gelangen Sie eine Einstellung zurück.

Wiedergabe/Pause

Wiedergabe stoppen

Schneller Vor- bzw. Rücklauf

Nächstes/r, vorheriges/r Kapitel/Titel

Lautstärkeregler

gewählte Seite von oben nach unten drehen

INT-Wiedergabemodus starten (nicht im Bildmodus)

Stereo/Mono-Auswahl bei VCD-Wiedergabe

Menü aufrufen

Titel aufrufen

Titel Wiederholen

Untertitel anzeigen

Nummerntasten 1-9; wählen Sie einen Titel und drücken dann OK

Anscht im Zoommodus bzw. Blickwinkel im Wiedergabemous ändern

Zoom-Modus

RDM-Taste

Wiedergabewinkel ändern während DVD-Wiedergabe

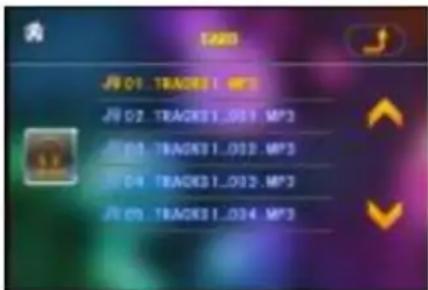

USB/Kartenoberfläche

JW01. TRACKS1 .MP3 JW02. TRACKS1..031 .MP3 JW03. TRACKS1..032 .MP3 JW04. TRACKS1..032 .MP3 JW09. TRACKS1..034 .MP3

Musikwiedergabemenü

Während der Wiedergabe von DVD/VCD/MP3/WMA/CD können Sie mit diesen Tasten die Wiedergabe pausieren und wieder starten.

Wiedergabe stoppen

Während der Wiedergabe von DVD/VCD/MP3/WMA/CD können Sie mit dieser Taste die Wiedergabe stoppen.

Wenn Sie erneut Wiedergabe drücken, startet das Medium wieder vom ersten Titel an.

Kapitel/Spur wählen (Vorwärts-/Rückwärts-Taste)

Drücken Sie Vorwärts um zum nächsten Kapitel/Spur zu kommen und Zurück um zum vorherigen Kapitel/Spur zurückzukehren.

Kapitel/Spur wählen (Nummerntasten)

Während der Wiedergabe von DVD/VCD (PBC aus)/MP3/WMA/CD können Sie auch die Kapitelnummer eingeben, um zum gewünschten Kapitel zu wechseln. Für Kapitel größer 10 muss die 10+-Taste genutzt werden. Z.B. 13 -> 1x 10+ & 1x 3 drücken; 34 -> 3x 10+ 1x 4 drücken.

Notiz wenn Sie +10 oder -10 länger gedrückt halten, wechseln Sie 10 Titel vor bzw. zurück (nur bei MP3/WMA-Wiedergabe).

Kapitel/Titel über das Root/PBC-Menü wählen (falls vorhanden)

Während der DVD-Wiedergabe:

1) Drücken Sie TITLE auf der Fernbedienung damit Ihnen die Titelliste angezeigt wird.
2) Wählen Sie mit den Pfeiltasten den gewünschten Titel aus. Drücken Sie OK oder PLAY um in das Root-Menü des Titels zu wechseln.
3) Wählen Sie nun mit den Pfeiltasten das gewünschte Kapitel und drücken erneut OK oder PLAY, um die Wiedergabe zu starten.
Während der Wiedergabe können Sie mit MENU das ROOT-Menu aufrufen.

Im VCD-Modus:

1) Schalten Sie die PBC-Funktion ein, es wird das PBC-Menü aufgerufen, falls vorhanden.
2) Drücken Sie die Nummerntaste des gewünschten Titels.

Im MP3/WMA-Modus:

1) Das Root-Menü wird während der gesamten Wiedergabe angezeigt (TITLE&MENÜ-Taste sind nicht aktiv).
2) Wählen Sie mit den Pfeiltasten den gewünschten Ordner aus und drücken Sie OK oder PLAY. Der Ordner öffnet sich, wählen Sie nun mit den Pfeiltaste die gewünschte Datei aus und drücken zur Wiedergabe OK.

Im CD-Modus sind die Tasten TITLE, PBC & MENU ohne Funktion.

Wiedergabegeschwindigkeit

Drücken Sie während der Wiedergabe SLOW_FWD und der langsame Vorlauf wird aktiviert.

Bei jedem weiteren Tastendruck verändert sich die Geschwindigkeit wie folgt:

Drücken Sie PLAY um die normale Wiedergabegeschwindigkeit zu aktivieren.

Bild-für-Bild-Vorlauf

Drücken Sie während der normalen Filmwiedergabe TEL. Bei jedem Tastendruck gelangen Sie ein Standbild weiter. Drücken Sie PLAY um die Wiedergabe fortzusetzen.

Wiedergabe wiederholen

Titel einzelnen/alle:

1) DVD-Wiedergabe:
Drücken Sie RPT um die gewünschte Wiederholung einzustellen. Die Reihenfolge ist REP CHAPTER (Kapitel), REP TITLE (Titel), REP ALL (alle) oder REP OFF (aus).
2) CD-Wiedergabe:
Drücken Sie RPT um die gewünschte Wiederholung einzustellen. Die Reihenfolge ist REP ONE (aktuellen Titel), REP ALL (alle) oder REP OFF (aus).
3) MP3/WMA-Wiedergabe:
Drücken Sie RPT um die gewünschte Wiederholung einzustellen. Die Reihenfolge ist REP ONE (aktuellen Titel), REP DIR (aktuellen Ordner), REP ALL (alle) oder REP OFF (aus).

A-B-Schleifen-Wiederholung

Drücken Sie A-B falls Sie eine bestimmte Stelle einer Disk zur Wiederholung festlegen wollen:

1) Drücken Sie A-B am Anfangspunkt(A) der gewünschten Szene und erneut am Endpunkt(B) der Szene. Diese definierte Szene wird nun in einer Endlosschleife wiederholt.
2) Um die Wiedergabe zu unterbrechen, drücken Sie A-B zum dritten Mal.

Notiz: Während VCD/MP3/WMA/CD-Wiedergabe müssen die Punkte A und B im selben Titel liegen.

Während der DVD-Wiedergabe können A und B in verschiedenen Kapiteln liegen.

Wiedergabe im Scan-Modus (Intromodus)

1) Während der VCD (PBC aus)/CD-Wiedergabe drücken Sie INT und die ersten 15 Sekunden aller Titel auf dem Medium wiederzugeben. Drücken Sie erneut INT um die normale Wiedergabe fortzusetzen.
2) Während der DVD/MP3/WMA-Wiedergabe ist diese Funktion nicht verfügbar.

Wiedergabe von einem bestimmten Zeitpunkt eines Kapitels/Titels

1) Während der DVD-Wiedergabe drücken Sie SEARCH, geben Sie nun die Nummer des gewünschten Titels ein. Benutzen Sie nun die Pfeiltasten um ein Kapitel auszusuchen. Geben Sie dann mittels der Nummern-tasten um die gewünschte Zeit einzugeben. Abschließend drücken Sie OK oder PLAY um die Wiedergabe zu starten.
2) Während der VCD/MP3/WMA/CD-Wiedergabe drücken Sie SEARCH, geben Sie nun die Nummer des gewünschten Titels ein. Benutzen Sie nun die Pfeiltasten um ein Kapitel auszusuchen. Geben Sie dann mittels der Nummern-tasten um die gewünschte Zeit einzugeben. Abschließend drücken Sie OK oder PLAY um die Wiedergabe zu starten.

Zufallswiedergabe

Drücken Sie während der Wiedergabe von DVD/VCD (PBC aus) /MP3/WMA/CD die RDM-Taste und die zufällige Wiedergabe wird gestarten. Um diese Funktion zu deaktivieren, drücken Sie erneut RDM.

Wiedergabe aus verschiedenen Blickwinkeln

1) Bei der Wiedergabe von VCD/MP3/WMA/CD ist diese Funktion nicht verfügbar.
2) Während der DVD-Wiedergabe ist diese Funktion aktiviert. Die eingelegte DVD muss aber über eine ANGLE (Blickwinkel)-Funktion verfügen.

Wiedergabe im Zoom-Modus

Drücken Sie während der Wiedergabe von Filme oder Bildern die ZOOM-Taste und es wird ein Teil des Bildes um folgende Faktoren vergrößert: ZOOMx2, ZOOMx3, ZOOMx4, ZOOMx1/2, ZOOMx1/3, ZOOMx1/4, ZOOM OFF (aus). Mit den Pfeiltasten können Sie den vergrößerten Ausschnitt verschieben.

Untertitelsprache ändern

Während der DVD-Wiedergabe können Sie mehrfach SUBTITLE drücken, um zwischen den verschiedenen Untertitelsprachen zu wählen (je nach Umfang der DVD).

VCD/MP3/WMA/CD unterstützen diese Funktion nicht.

Audiosprache ändern

1) Während der DVD-Wiedergabe können Sie mehrfach AUDIO drücken, um zwischen den verschiedenen Audiosprachen zu wählen (je nach Umfang der DVD).
2) Während der VCD-Wiedergabe können Sie nur den Audio-Modus MONO L, MONO R, MIX MONO oder STEREO wählen, aber keine Sprachen.
3) MP3/WMA/CD unterstützen diese Funktion nicht.

1) Drücken Sie während der DVD-Wiedergabe die OSD-Taste, um den Wiedergabestatus anzuzeigen. Angezeigt wird z.B. Titelnummer, Kapitel, abgespielte Zeit, verbleibende Zeit, usw. Drücken Sie OSD erneut um die Informationen auszublenden.
2) Drücken Sie während der VCD-Wiedergabe die OSD-Taste, um den Wiedergabestatus anzuzeigen. Angezeigt wird z.B. Titelnummer, Kapitel, abgespielte Zeit, verbleibende Zeit, usw. Drücken Sie OSD erneut um die Informationen auszublenden.
3) Drücken Sie während der MP3/WMA-Wiedergabe die OSD-Taste, um den Wiedergabestatus anzuzeigen. Angezeigt wird z.B. Titelnummer, Kapitel, abgespielte Zeit, verbleibende Zeit, usw. Drücken Sie OSD erneut um die Informationen auszublenden.

Programmierte Wiedergabe

Diese Funktion ermöglicht Ihnen die Wiedergabereihenfolge der Kapitel/Titel im DVD/VCD/MP3/WMA/CD-Modus festzulegen.

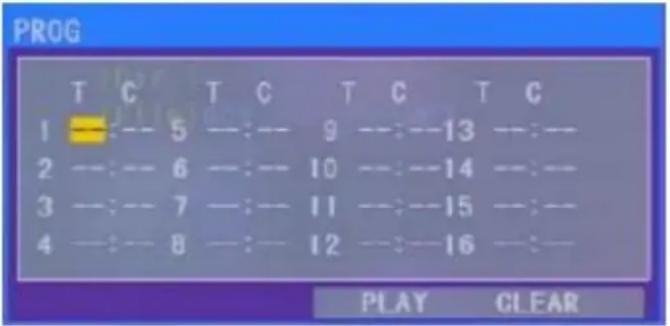

1) Drücken Sie während der Wiedergabe PROG und er erscheint folgendes Menü:

2) Benutzen Sie die Pfeiltasten, um den Cursor auf das gewünscht Feld zu bewegen und eine Sequenznummer einzugeben.
3) Die Sequenznummer des Titel/Kapitel/Spur geben Sie mit Hilfe der Nummerntasten ein.
4) Benutzen Sie die Pfeiltasten um den Cursor auf das Wiedergabefeld zu bewegen. Drücken Sie dort OK, um die programmierte Reihenfolge von Titeln/Kapitels/Spuren abzuspielen.

• Um das Programm zu verlassen drücken Sie zuerst STOP, dann PLAY. Alternativ können Sie auch zweimal PROG drücken.
• Wenn Sie die Programmierung löschen wollen, bewegen Sie den Cursor auf CLEAR und drücken OK.
• Um die Sequenz zu verändern, bewegen Sie den Cursor auf das zu ändernde Feld und geben die neue Sequenznummer ein.
• Wenn Sie während der VCD-Wiedergabe eine Sequenz programmieren, schalten sich PBC automatisch aus.

Bilder wiedergeben

1) Das Root-Menü wird angezeigt wenn Sie in den IMAGE-Modus wechseln. Im Root-Menu sehen Sie links das Symbol für MP3/WMA-Dateien, mittig das Symbol für Bilder und rechts das Symbol für Video-Dateien. Ist ein Symbol ausgeblendet, können Sie den Cursor nicht dorthin bewegen.
2) Mit den Pfeiltasten können Sie einen Ördner aussuchen und mit OK oder PLAY öffnen. Auf diese Art können Sie auch Dateien oder bestimmte Arten von Dateien aussuchen und wiedergeben. Außerdem können Sie mit den Nummerntasten direkt die Nummer der gewünschten Datei eingeben. Wenn Sie die Bilddateien ausgewählt haben, können Sie mit den pfeiltasten zwischen diesen wechseln. Wenn Sie OK oder PLAY drücken wird das aktuell gewählte im Vollbildmodus angezeigt.
3) Die Bilder können auch mittels Pfeiltasten in 90°-Schritten gedreht werden. Mit PROG aktualisieren Sie da angezeigte Bild. Wenn Sie STOP drücken kehren Sie ins Root-Menü zurück. Während der Bildwiedergabe sind folgende Tasten ohne Funktion SLOW-FWD, SUBTITLE, TITLE, ANGLE, AUDIO, RDM, INT und A-B. Alle anderen Funktionen entsprechen dem MP3-Modus.

MP4-Dateien wiedergeben

1) Das Root-Menü wird auf dem Bildschirm angezeigt, wenn Sie in den MP4-Modus wechseln. Danach wird automatisch die erste Datei wiedergegeben. Die Wiedergabe können Sie durch STOP beenden und Sie kehren in S Root-Menü zurück.
2) Hier können Sie mit den Pfeiltasten einen Ordner aussuchen und mit OK oder PLAY öffnen. Außerdem können Sie mit den Nummerntasten direkt die Nummer der gewünschten Datei eingeben.

• Die Tasten ANGLE, PROG, RDM, INT und TITLE/PBC sind ohne Funktion.

- Alle anderen Funktionen entsprechen dem DVD-Modus; nur die RPT-Funktion ist wie im MP3/WMA-Modus.

ESP & ID3-Funktion

Die ESP-Funktion ist für alle formatierten Medien aktiviert.

Im MP3/WMA-Modus wird während der Wiedergabe Dateiname, Ordnername, Liedtitel, Künstler und Album im Display angezeigt. Wenn Sie MP3-Dateien wiedergeben, die ID3-Tags Version 1.0/2.0 enthalten, werden die unterstrichenen Informationen angezeigt, anderfalls nicht.

1. Drücken Sie SETUP um das Einstellungsmenü der DVD aufzurufen.
2. Es gibt insgesamt 6 Einstellungsseiten in diesem Menü, die Sie mit den Pfeiltasten links/rechts auswählen können.
3. Mit den Pfeiltasten hoch/runter können Sie auf der aktuell gewählten Seite die verschiedenen Einstellungen auswählen.
4. Wenn Sie dieses gewählt haben, können Sie mit den Pfeiltasten links/rechts die einstellung vornehmen und mit OK speichern.
5. Drücken Sie Pfeiltaste zurück um eine Ebene zurückzugehen.
6. Drücken Sie SETUP oder wählen Sie EXIT SETUP mit den Pfeiltasten aus und drücken OK, um das Menü zu verlassen.

Dies sind die 6 Einstellungsseiten des DVD-System-Menüs:

Systemeinstellung (SYSTEM SETUP)

Seitenverhältnis (TV TYPE)

Hier können Sie das Seitenverhältnis einstellen.

4:3 PS: Wählen Sie diese Einstellung, wenn Sie einen externen Monitor mit dieser Seitenverhältnis anschließen.

Sollten Sie Bilder im Verhältnis 16:9 wiedergeben werde im Vollbildmodus die linke und rechte Seite nicht angezeigt.

4:3 LB: Wählen Sie diese Einstellung, wenn Sie einen externen Monitor mit dieser Seitenverhältnis anschließen.

Sollten Sie Bilder im Verhältnis 16:9 wiedergeben werden im

SYSTEM SETUP TW TYPE PASSWORDED DATA INFO. ERROR T OK! SETUP

Vollbildmodus der obere und untere Rand mit schwarzen Rändern ausgefüllt.

16:9: Wählen Sie diese Einstellung, wenn Sie einen externen Monitor mit dem Seitenverhältnis 16:9 anschließen.

Passwort ändern

Sie können für die Kindersicherung ein Passwort festlegen. Das Standardpasswort lautet 0000. Hierzu müssen Sie zuerst das alte Passwort und zweimal das neue Passwort eingeben. Dieses Passwort sollten Sie sich merken. Bitte ändern Sie das Passwort bevor andere Personen das Gerät benutzen und das Standardpasswort ändern können.

„Rating“ der Kindersicherung

1) Nutzen Sie die Funktion „Password“ und geben Sie Ihr Passwort ein.
2) Wählen Sie den Punkt „Rating“ aus und wählen ein neues Kindersicherungslevel. Dieses bestätigen Sie mit OK.
3) Wählen Sie den Punkt „Password“, geben Sie ein neues Passwort und legen Sie so das neue Rating fest.

Auf Werkseinstellung zurücksetzen (DEFAULT)

Diese Funktions setzt das Gerät auf Werkseinstellungen zurück.

Spracheinstellungen (LANGUAGE SETUP)

OSD-Sprache

Diese legt die Sprache des Systemmenüs und aller während der Wiedergabe angezeigten Menüs fest.

Audio-Sprache

Legt die Standard-Sprache fest

Untertitel-Sprache

Legt die Standard-Sprache fest

Menü-Sprache

Legt die Standard-Sprache fest

Audio-Ausgang (AUDIO OUT)

Hier ist nur der analoge Modus möglich.

Klang (KEY)

Hier kann der Basisklang eingestellt werden (von niedrig bis hoch).

Bildeinstellung (VIDEO SETUP)

Helligkeit (BRIGHTNESS)

Helligkeit des Video-Ausgangs einstellen.

Kontrast (CONTRAST)

Kontrast des Video-Ausgangs einstellen.

Farbton (HUE)

Farbton des Video-Ausgangs einstellen.

Sättigung (SATURATION)

Sättigung des Video-Ausgangs einstellen.

Schärfe (SHARPNESS)

Schärfe des Video-Ausgangs einstellen.

Lautsprechereinstellung (SPEAKER SETUP)

Ausgabemodus (DOWNMIX)

Hier können Sie Klangefekte wählen, wenn kein Center-Lautsprecher oder Subwoofer vorhanden seien sollte:

LT/RT: Wenn Sie eine „PRO LOGIC Dolby“-Disk wiedergeben, müssen Sie diesen Effekt auswählen, um einen lebendigen, kinoähnlichen Klang zu erreichen.

STEREO: Sollten Sie ein 5.1 Signal ausgeben, wählen Sie diese Einstellung, damit die Signale an 2 Lautsprecher verteilt werden.

VSS: Haben Sie ein Disk die ein 5.1-Signal enthält, kann mit dieser Einstellung ein VSS-Effekt erreicht werden.

AUDIO S&P KEY AUDIO SE TMP EXIT SE TMP

VIDEO SETUP RESETNESS CONTRAST HIRE DATURATION DEATHNESS EXIT SETUP

SPEARES. SETUP DCAM13 EAST SETUP

Digitaleinstellung (DIGITAL SETUP)

Nutzungsmodus (OP MODE)

Wählen Sie den Audio-Ausgangsmodus:

LINE OUT: Das Audiosignal wird leicht komprimiert und ist somit etwas leiser.

RF REMOD: Dieses macht das Audiosignal leicht lauter. Diese Einstellung sollte am Tag genutzt werden.

OP MODE STANDARD RANGE DATA MODE EXIT SETUP

Dynamischer Bereich (DYNAMIC RANGE)

Wenn Sie LINE OUT aus Modus gewählt haben, können Sie hier die lineare Komprimierung festlegen.

Bei FULL ist die Eingangslautstärke, die minimale Lautstärke des Gerätes; bei OFF ist die Eingangslautstärke die maximal erreichbare Lautstärke.

Dual Mono

Diese Einstellung bestimmt die Signalverteilung auf den linken und rechten Kanal. Es sollte hauptsächlich für Karaoke (AC3) genutzt werden. 4 Modi sind verfügbar:

STEREO, MONO L, MONO R, MIX MONO

Kindersicherung

Frage: Nachdem ich eine DVD eingelegt habe, erscheint ein Fenster, in dem ich einen 4-stelligen Code eingeben soll?

Antwort: Dieses passiert, wenn die eingelegte DVD das Freigabelevel der Kindersicherung übersteigt. Entweder geben Sie jedes Mal diesen Code ein oder Sie erhohen das Level im Menü (Siehe Punkt „RATING“.

Notiz:

• Sollte Sie das Passwort noch nicht geändert, gibt es noch kein Passwort welches Sie eingeben können. Bitte ändern Sie das Passwort und legen das Freigabelevel der Kindersicherung fest.
• Wie Sie das Freigabelevel ändern, sehen Sie im Punkt „Rating“ der Kindersicherung.

Kindersicherungslevel:

Jede DVD hat ein bestimmtes Kindersicherungslevel.

Level	Kindersicherung
0	Unlock – keine Sperre
1	Kid Safe – Kindersicherung
2	G – für alle Altergruppen
3	PG – für Kinder nicht geeignet
4	PG 13 – für Jugendliche unter 13 ungeeignet
5	PG R – für Jugendliche unter 16 ungeeignet
6	R – Jugedliche unter 17 nur in Begleitung Erwachsener
7	NC 17 – für Jugendliche unter 17 nicht geeignet
8	Adult – nur für Erwachsene geeignet

Regionalcode

Frage: REGION ERROR wird angezigt, nachdem ich eine DVD eingelgt habe?

Antwort: Sowohl der DVD-Player, als auch die DVDs haben je einen Regionalcode. Stimmen diese nicht überein kann die DVD nicht abgespielt werden.

Hier die 6 Regionalcodes der MPAA:

Region	Länder
1	Amerika, Kanada, Ost-Pazif. Inseln
2	Japan, Westeuropa, Nordeuropa, Ägypten, Südafrika, Mittlerer Osten
3	Süd-Ostasien inkl. Taiwan, Hong Kong, Südkorea, Thailand, Indonesien, usw.
4	Australien, Neuseeland, Zentralamerika, Süd-Pazif. Inseln
5	Russland, Mongolei, Indien, Mittelasien, Osteuropa, Nordkorea, Nord-Westafrika, usw.
6	China (Festland)

Folgende 8 Filmproduzenten benutzen dieses System. Alle anderen DVDs haben keine Reigonalcodes.

1	Warner Bros.
2	Columbia
3	20th Century FOX
4	Paramount
5	Universal
6	UA (United Artist)
7	MGM (Metro Goldwyn Mayer)
8	Walt Disney

Fehlerbehebung

Lesen Sie diese Anleitung bitte sorgfältig, bevor Sie das Gerät benutzen. Sollten Sie trotzdem Probleme mit dem Betrieb haben, schauen Sie sich bitte diese Auflistung an. Eventuell hilft Sie Ihnen bei der Lösung Ihres Problems. Sollte es nicht der Fall sein, wendet Sie sich bitte an den Hersteller oder den Verkäufer des Gerätes. Versuchen Sie nie selber das Gerät zu reparieren oder auch nur das Gehäuse zu öffnen. Sie gehen die Gefahr eines elektrischen Schlages ein.

Kein Bild, Ton oder Anzeigen.

• Ist das Gerät eingeschaltet?
• Ist der Stromanschluss in Ordnung?
• Ist die Stromleitung beschädigt oder eine Sicherung durchgebrandt?
• In der Verbindungsstecker fest im Gerät verankert.

Kein Ton, aber Bild.

• Ist das Wiedergabegerät richtig mit dem Radio verbunden?
• Ist eine Lautsprecherleitung bzw. der Verbindungsstecker beschädigt?
• Ist die Lautstärke auf das Minimum reduziert?
• Haben Sie die Audioeinstellungen richtig durchgeführt?
• Haben Sie das Gerät auf „Ton aus“ gestellt?

Kein Bild, aber Ton.

• Ist das Wiedergabegerät richtig mit dem Radio verbunden?
• Haben Sie den Monitor über Chinch mit dem Radio verbunden?
• Ist eine Bildsignalleitung bzw. ein Verbindungsstecker beschädigt?
• Haben Sie die Videoeinstellungen richtig durchgeführt?

Bild ist schwarz/weiß oder rollt.

- Haben Sie das passende Bildsignal gewählt (PAL,NTSC)?

Schwanken/Flackern von Bild oder Ton.

• Haben Sie die Audioeinstellungen richtig durchgeführt?
• Ist die eingelegte Disk verkratzt oder verschmutzt?
• Ist eine Chinchsteckerverbindung verschmutz?
• Die Linse wegen zu hoher Luftfeuchtigkeit bzw. Temperaturunterschiede angelaufen sein. Warten Sie ca. 1 Std. Und probieren es erneut.
• Ist der Einbauwinkel des Hauptgeräts flacher als ± 30^ ?

Anzeige zeigt NO DISC (keine) oder BAD DISC (fehlerhafte) an.

• Haben Sie eine Disk eingelegt?
• Haben Sie Disk richtig herum eingelegt?
• Ist die Disk verformt?
• Ist die Disk angelaufen oder verschmutzt?
• Ist es im Fahrzeuginneren zu heiß? Warten Sie bis es sich im Fahrzeug abgekühlt hat.
• Haben Sie schon einmal eine andere Disk probiert?

Fernbedienung reagiert zu träge oder gar nicht.

• Haben Sie die Batterien kontrolliert? Sind diese noch stark genug?
• Zeigen Sie mit der Fernbedienung immer Richtung Hauptgerät.
• Gibt es Hindernisse zwischen Empfänger und Fernbedienung?

Einige Funktionstasten sind ohne Funktion.

• Schalten Sie das Gerät aus und erneut ein.
• Setzen Sie das Gerät auf Werkseinstellung zurück
• Entfernen Sie das Bedienelement, setzen Sie es ein und starten Sie das Gerät neu.

Das Radio hat keinen Empfang.

- Ist der Antennenstecker richtig im Gerät befestigt? Suche Sie einen Sender manuell.

Datenblatt

Allgemein

Stromversorgung	DC 12V
Maximale Ausgangsleistung	4x 25W (@ DC 14,4V)
Abmessungen	178 x 50 x 160mm

DVD-Laufwerksdaten

Format	DVD/VCD/JPEG/MP4/MP3/WMA/CD
Videosystem	NTSC
Audiosystem	24 bit / 96KHz
Einzugssystem	automatisch
Einbauwinkel	0 bis +/-30°

Videosignaldaten

Seitenverhältnis	16:9 und 4:3
Ausgangsleistung	Composite: 1.0 ± 0,2V p-pLadungsimpedanz: 75
Horizontale Auflösung	500

Audiosignaldaten

Audioausgang (analog)	2,0^+0_-1.0 Vrms
Frequenzempfindlichkeit	20Hz~20KHZ (@ 1KHz 0dB)
S/N	≥90dB (@ 1 KHz 0dB)
Kanaltrennung	50dB

Radiodaten

FM-Band
Frequenzbereich	87,5MHz – 108MHz
Empfindlichkeit	3uV
I.F Frequenz	10,7MHZ

Am-Band

Frequenzbereich 522KHz – 1620 KHz

SICHERHEITSHINWEISE UND GEWÄHRLEISTUNG

• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können.
• Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch.
• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr!
• Öffnen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.

ACHTUNG:

Es wird keine Haftung für Folgeschäden übernommen. Technische Änderungen und Irrtümer vorbehalten!

Wichtige Hinweise zur Entsorgung

Dieses Elektrogerät gehört NICHT in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde.

Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag/ Monat/ Jahr sowie über etwa anfallende Kosten bei Abholung entnehmen Sie bitte den Informationen der jeweiligen Gemeinde.

Hinweise zur Batterieentsorgung

Batterien dürfen nicht in den Hausmüll gegeben werden. Als Endverbraucher sind Sie zur Rückgabe gebrauchter Batterien gesetzlich verpflichtet. Sie können Batterien nach Gebrauch in der Verkaufsstelle oder deren unmittelbarer Nähe (z.B. in kommunalen Sammelstellen oder im Handel) unentgeltlich zurückgeben. Sie können Batterien auch per Post an uns zurücksenden.

Batterien oder Akkus, die Schadstoffe enthalten, sind mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet, wie das oben stehende Symbol.

In der Nähe zum Mülltonnensymbol befindet sich die chemische Bezeichnung des Schadstoffes. »Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber.

Viel Spaß mit unserem Produkt.

Warnhinweise

• Reparaturen am Gerät sollten nur von einer autorisierten Fachwerkstatt durchgeführt werden.
• Öffnen Sie in keinem Fall das Gerät.
• Falscher Zusammenbau führt möglicherweise zu Fehlfunktionen oder dem Totalausfall.
• Das Gerät sollte vor jeglichen Feuchtigkeit und direkter Sonneneinstrahlung geschützt werden.
• Das Gerät bitte nicht mit Reinigungsmitteln reinigen.
• Verwenden Sie zur Reinigung nur ein trockenes (Mikrofaser) Tuch.
• Schließen Sie das Gerät nur an die dafür vorgesehene Netzspannung.
• Schließen Sie das Gerät in keinem Fall an andere Spannungen als vorgesehen an.

Die Gewährleistung verfällt bei Fremdeingriffen in das Gerät.

Glossary
