Produkttyp	Staubsauger mit Behälter
Marke	Fakir
Modell	Premium 1107
Motorleistung	1100 W
Saugleistung	350 Luftwatt
Staubbeutelvolumen	3,5 L
Filtersystem	HEPA 13-Abluftfilter
Geräuschpegel	72 dB(A)
Gewicht	6,3 kg
Abmessungen (L x B x H)	44 x 28 x 32 cm
Kabellänge	8 m
Aktionsradius	12 m
Netzkabeltyp	Automatische Kabelaufwicklung
Bodenart	Teppich und Hartboden
Mitgeliefertes Zubehör	Fugendüse, Polsterdüse, Staubbürste, Turbobürste
Beuteltyp	Einweg-Staubbeutel (Typ FK-1107)
Wartung	Beutel bei Füllung wechseln; Abluftfilter alle 3 Monate reinigen
Sicherheitsfunktionen	Überhitzungsschutz; automatische Abschaltung bei Überhitzung
Reparierbarkeit	Ersatzteile erhältlich: Motor, Filter, Beutel, Schlauch, Zubehör
Garantie	2 Jahre

Häufig gestellte Fragen - Premium 1107 FAKIR

Wie oft sollte ich den Staubbeutel wechseln?

Wechseln Sie den Staubbeutel, wenn die Anzeige voll anzeigt, oder mindestens alle 6 Wochen. Verwenden Sie nur Fakir-Beutel vom Typ FK-1107 für beste Leistung.

Kann ich den Staubsauger auf Hartholzböden verwenden?

Ja, er hat einen Bodenschalter, der die Saugkraft für Hartböden anpasst. Verwenden Sie die Glattbodendüse, um Kratzer zu vermeiden.

Wie reinige ich den HEPA-Filter?

Ausschalten und Netzstecker ziehen. Entfernen Sie die Abluftfilterabdeckung, nehmen Sie den Filter heraus und klopfen Sie ihn vorsichtig aus. Nicht waschen. Alle 6 Monate ersetzen.

Was soll ich tun, wenn die Saugleistung nachlässt?

Überprüfen Sie zuerst, ob der Staubbeutel voll oder der Filter verstopft ist. Überprüfen Sie auch den Schlauch auf Verstopfungen. Beutel leeren oder wechseln, Filter reinigen.

Ist der Staubsauger für Tierhaare geeignet?

Ja, er enthält eine Turbobürste, die Tierhaare effektiv von Teppichen und Polstern entfernt. Regelmäßige Wartung der Bürste wird empfohlen.

Wie lang ist das Netzkabel?

Das Netzkabel ist 8 Meter lang, mit zusätzlichen 4 Metern vom Schlauch ergibt sich ein gesamter Aktionsradius von 12 Metern.

Was bewirkt der Überhitzungsschutz?

Wenn der Motor durch Verstopfung oder längeren Gebrauch überhitzt, schaltet sich der Staubsauger automatisch ab. Lassen Sie ihn 30 Minuten abkühlen, bevor Sie ihn wieder einschalten.

Kann ich den Staubbeutel waschen?

Nein, die Staubbeutel sind Einwegbeutel und dürfen nicht gewaschen werden. Wiederverwendung kann den Motor beschädigen und die Filterleistung verringern.

Wie ersetze ich die Turbobürste?

Lösen Sie die Turbobürste vom Rohr. Entfernen Sie die alte Bürste, indem Sie sie herausziehen. Setzen Sie eine neue ein (Bestellnummer TB-1107) bis sie einrastet.

Wo finde ich Ersatzteile?

Ersatzteile sind über autorisierte Fakir-Servicezentren oder online erhältlich. Überprüfen Sie die Bedienungsanleitung auf Teilenummern und Bestellinformationen.

BEDIENUNGSANLEITUNG Premium 1107 FAKIR

Inhaltsverzeichnis Allgemeines......4

Sicherheit......6

Überblick....10

Montage 12

Bedienung ....14

Nach dem Gebrauch....16

Entsorgung....19

Wenn Sie mal nicht weiterkommen....20

Bestellung von Filtern und Zubehör......22

Garantie ....23

Inhaltsverzeichnis 4

Informationen zur Bedienungsanleitung ....5

Haftung....5

Hinweise in der Bedienungsanleitung......5

Sicherheit......6

CE-Konformitätserklärung......6

Bestimmungsgemäße Verwendung......6

Bestimmungswidrige Verwendung......6

Kinder....6

Elektrischer Strom....8

Im Gefahrenfall 8

Bei einem Defekt 9

Versand....9

Überblick....10

Technische Daten 10

Lieferumfang 11

Montage 12

Auspacken 12

Montieren: Festbehälter - Elektrosaugbürste......12

Führungsrohr - Modell 1107....13

Führungsrohr - Modell 17-30, 17-36, 17-46......13

Saugschlauch - Saugrohr 14

Saugrohr - Festbehälter....14

Saugschlauch ....14

Netzkabel 14

Bedienung ....14

Ein- und Ausschalten 14

Neigen der Führungsstange 14

Flor-Feineinstellung 15

Filterwechselanzeige 15

Elektronische Bürst- u. Saugkontrolle....15

Nach dem Gebrauch....16

Öffnen des Behälters (Filterraumes)......16

Filterraumdeckel-Sperre....16

Wechsel des Staubbeutels....16

Motorschutzfilter....17

(Micro)-Abluftfilter....17

HEPA-Filter (Premium 1107)....17

Reinigung bzw. Wechseln von Bürstenwalze und Antriebsriemen 17

Entsorgung....19

Entsorgung....19

Wenn Sie mal nicht weiterkommen....20

Bestellung von Filtern und Zubehör......22

Garantie 23

Allgemeines

Informationen zur Bedienungsanleitung

Diese Bedienungsanleitung soll Ihnen den sicheren und bestmöglichen Umgang mit dem Combisauger ermöglichen.

Lesen Sie diese Bedienungsanleitung vor der ersten Benutzung des Gerätes sorgfältig durch.

Bewahren Sie die Bedienungsanleitung dauerhaft auf. Falls Sie den Combisauger an Dritte weiter geben, geben sie auch die Bedienungsanleitung mit.

Haftung

Für Schäden, die aufgrund der Nichtbeachtung der Bedienungsanleitung entstehen, übernehmen wir keine Haftung.

Hinweise in der Bedienungsanleitung

WARNUNG!

Kennzeichnet Hinweise, bei deren Nichtbeachtung die Gefahr der Verletzung oder des Todes besteht.

ACHTUNG!

Kennzeichnet Hinweise auf Gefahren, die Beschädigungen des Gerätes zur Folge haben können.

HINWEIS!

Hebt Tipps und andere nützliche Informationen in der Bedienungsanleitung hervor.

CE-Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen des Geräte- und Produktsicherheitsgesetzes - GPSG sowie die EU-Richtlinien 2004/108/EG "Elektromagnetische Verträglichkeit" und 2006/95/EG "Niederspannungsrichtlinie". Das Gerät trägt auf dem Typen schild die CE-Kennzeichnung.

Bestimmungsgemäße Verwendung

Der Combisauger Premium 1107 darf nur im Haushalt eingesetzt werden. Er darf ausschließlich für die Trockenreinigung von Hart- und Textilböden, Teppichen, Polstermöbeln, Matratzen, Möbeln, Heizkörpern und Gardinen verwendet werden. Er ist für eine gewerbliche Nutzung nicht geeignet.

Die Combisauger 17-30, 17-36 und 17-46 sind für das gewerbliche Trockenreinigen von Hart- und Textilböden, Teppichen, Polstermöbeln, Matratzen, Möbeln, Heizkörpern und Gardinen geeignet.

Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.

Bestimmungswidrige Verwendung

Die hier aufgeführten Fälle nicht bestimmungsgemäßer Verwendung können zu Fehlfunktionen, Beschädigung des Gerätes oder Verletzungen führen:

- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Kinder

- Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Elektrogeräte sind kein Kinderspielzeug! Deshalb das Gerät außerhalb der Reichweite von Kindern benutzen und aufbewahren. Kinder erkennen nicht die Gefahr, die beim Umgang mit elektrischen Geräten entstehen kann. Netzkabel nicht herunterhängen lassen.

- Halten Sie Verpackungsfolien von Kindern fern - Erstickungsgefahr!

WARNUNG!

Verletzungsgefahr durch Einsaugen:

• Niemals Kleidungsstücke, Haare, Augen, Finger oder andere Körperteile einsaugen.
• Düsen und Rohr-Enden dürfen niemals in die Nähe von Augen und Ohren gelangen.
• Menschen oder Tiere dürfen mit dem Gerät nicht abgesaugt werden. Der Hersteller haftet nicht für evt. Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden.

Verletzungsgefahr!

- Beim Arbeiten mit der Turbo-/Elektro-Saugbürste nicht in die laufende Bürstenwalze greifen.

Gesundheitsgefährdung!

- Saugen Sie niemals gesundheitsgefährdende Stoffe, wie z.B. Toner für Laserdrucker oder Kopierer.

Brand- und Explosionsgefahr!

• Saugen Sie niemals glühende Asche oder brennende Gegenstände, wie z.B. Zigaretten oder Streichhölzer.
• Verwenden Sie das Gerät niemals in der Nähe von explosiven oder leicht entzündlichen Stoffen.
• Saugen Sie niemals Lösungsmittel, explosive Gase oder Flüssigkeiten.

ACHTUNG!

• Kurzschlussgefahr! Saugen Sie niemals Wasser und andere Flüssigkeiten, wie z.B. feuchte Teppich-Reinigungsmittel.
• Zerstörung der Filter! Saugen Sie niemals spitze Gegenstände, wie Glassplitter, Nägel, etc. Auch abbindende Stoffe, wie Gips oder Zement können Filter unbrauchbar machen.
• Beschädigung des Gerätes durch Regen und Schmutz! Verwenden und bewahren Sie das Gerät niemals im Freien auf.
• Gefahr der Überhitzung! Die Öffnungen des Gerätes immer frei lassen.

Elektrischer Strom

ACHTUNG!

• Eine falsche Spannung kann das Gerät zerstören. Betreiben Sie das Gerät nur, wenn die auf dem Typenschild angegebene Spannung mit der Spannung in Ihrem Haushalt übereinstimmt.
• Die Steckdose muss über einen 16 A-Sicherungsautomaten abgesichert sein.
• Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme des Gerätes ausgelegt sind.

WARNUNG! Stromschlaggefahr!

• Fassen Sie den Stecker nie mit nassen Händen an.
• Ziehen Sie den Netzstecker nie am Kabel, sondern immer direkt am Stecker aus der Steckdose.
• Das Netzkabel darf nicht geknickt, eingeklemmt, über scharfe Kanten gezogen oder überfahren werden und nicht mit Hitzequellen in Berührung kommen.
• Wenn das Netzkabel dieses Gerätes beschädigt wird, muss es durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Nehmen Sie das Gerät nicht in Betrieb, wenn das Gehäuse erkennbare Schäden aufweist, der Verdacht auf einen Defekt (z.B. nach einem Sturz) besteht oder das Netzkabel defekt ist.
• Verwenden Sie keine beschädigten Verlängerungskabel.

Im Gefahrenfall

Ziehen Sie im Gefahrenfall und bei Unfällen sofort den Stecker aus der Steckdose.

Bei einem Defekt

WARNUNG!

Betreiben Sie niemals ein defektes Gerät oder ein Gerät mit einem defekten Netzkabel. Es besteht die Gefahr eines elektrischen Schlags.

Bevor Sie sich an unseren Kundendienst wenden, prüfen Sie, ob Sie den Fehler selbst beseitigen können. > siehe Kapitel "Wenn sie mal nicht weiterkommen..." auf Seite 20.

Hinweis

Wenn Sie einen Fehler nicht selbst beseitigen können oder im Falle einer geplanten Rücksendung, wenden Sie sich bitte im voraus an unsere Servicehotline:

Service-Hotline

01805 325474

14 Cent / Minute

aus dem Festnetz der deutschen Telekom

Vor dem Anruf unbedingt Artikel-Nr. und Geräte-/Modellbezeichnung bereit halten. Diese Angaben finden Sie auf dem Typenschild des Gerätes.

WARNUNG!

Reparaturen und Wartungen dürfen nur von Fachkräften (z.B. Fakir-Kundendienst) ausgeführt werden. Dabei dürfen nur Original-Fakir-Ersatzteile eingesetzt werden. Nicht fachgerecht reparierte und gewartete Geräte stellen eine Gefahr für den Benutzer dar.

Versand

Versenden Sie das Gerät in der Originalverpackung oder einer ähnlich gut ausgepolsterten Verpackung, damit es keinen Schaden nimmt.

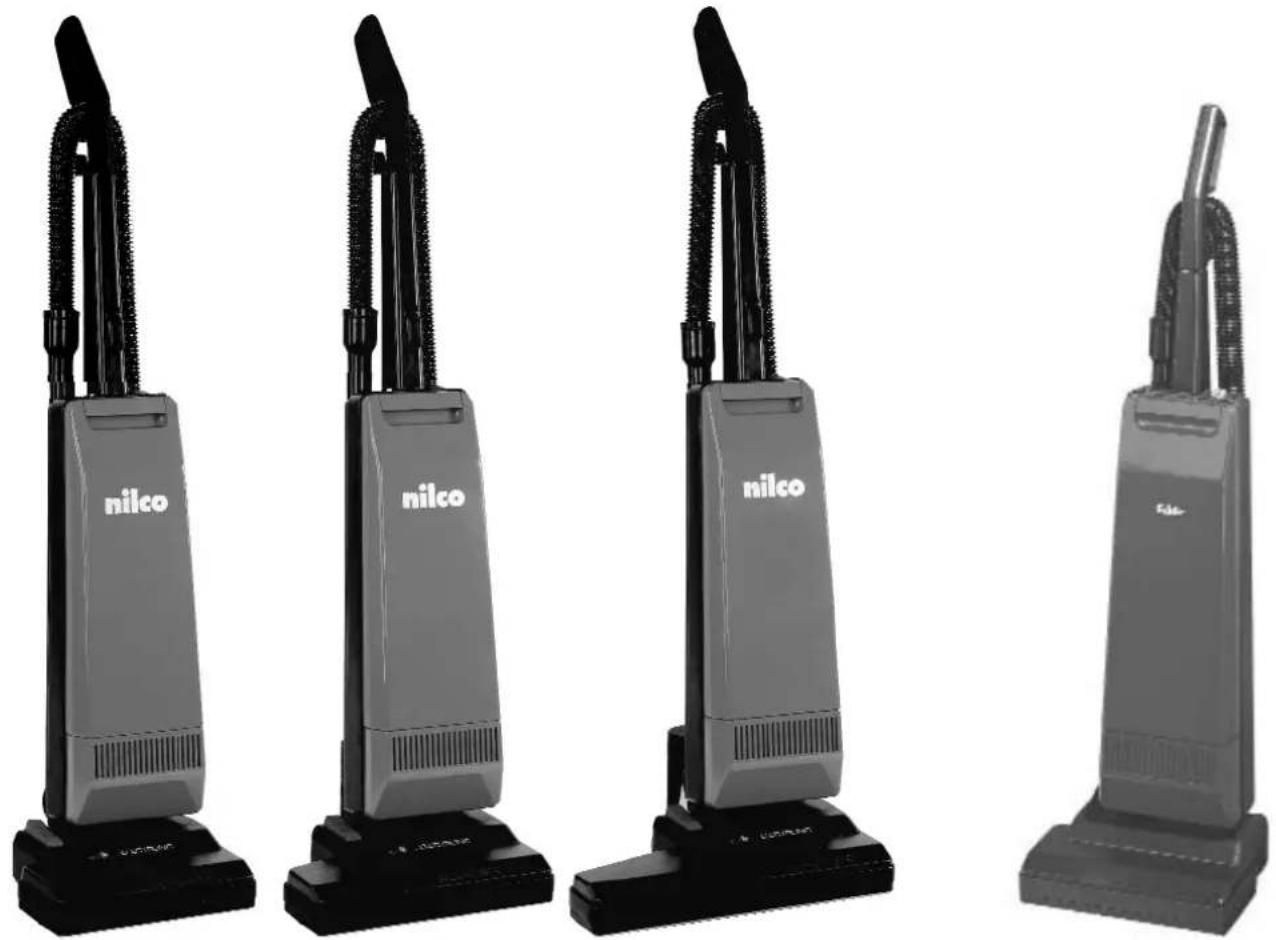

Combi 17-36 Combi 17-46 Premium 1107Combi 17-30

Modell	17-30	17-36	17-46	1107
Artikel-Nr.	2312001	2313001	2314001	2304001

Netzanschluss 230 V / 50 Hz ● ● ● ●

Leistungsaufnahme gesamt 1200 W 1200 W 1200 W 1300 W

Leistungsaufnahme Bürstmotor 100 W 200 W 200 W 100 W

Luftfördermenge max. 30 l/s 30 l/s 30 l/s 30 l/s

Unterdruck max. 22 kPa 22 kPa 22 kPa 22 kPa

Aktionsradius ca. 14 m 14 m 14 m 14 m

Arbeitsbreite 30 cm 36 cm 46 cm 30 cm

Betriebsbereitschaftsanzeige • • • •

elektr. Bürst- und Saugkontrolle • • • •

zusätzliche Blockieranzeige -- • • --

Filterwechselanzeige • • • •

Staubraumdeckelsperre • • • •

Staubbeutel-Volumen 61 61 61 61

Geräuschemission max. 67 dB(A) 67 dB(A) 67 dB(A) 67 dB(A)

Gewicht ca. 8 kg 8 kg 9 kg 8 kg

Combi 17-36 Combi 17-46 Premium 1107Combi 17-30

Motorschutzfilter • • • •

Saugschlauch, hochflexibel • • • •

Saugrohr • • • •

Sonderzubehör

Möbelbürste Nr. 24 12 852 • • • •

Staubbeutel-Packung:

Inhalt 5 Stück - Nr. 23 10 805

Micro-Abluftfilter Nr. 23 40 252

HEPA-Filter Nr. 23 38 060

● ● ● ●

● ● ● --

● ● ● --

Auspacken

Packen Sie das Gerät aus und überprüfen Sie den Inhalt der Verpackung auf Vollständigkeit.

(siehe Seite 10 "Lieferumfang")

Geben Sie das Verpackungsmaterial sortenrein in die dafür vorgesehenen Sammelbehälter.

Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren Händler.

WARNUNG!

Verwenden Sie niemals ein defektes Gerät.

WARNUNG!

Prüfen Sie vor der Montage, ob der Netzstecker gezogen ist. Bei eingestecktem Netzstecker könnte das Gerät versehentlich eingeschaltet werden und Verletzungen verursachen.

Festbehälter - Elektrosaugbürste

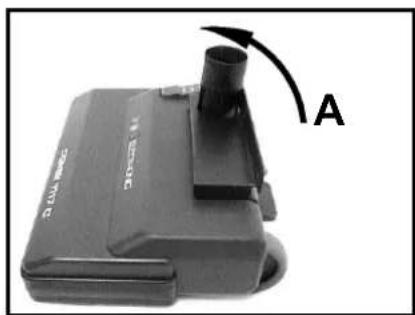

Drücken Sie das Kippgelenk [A] nach vorne, bis es einrastet.

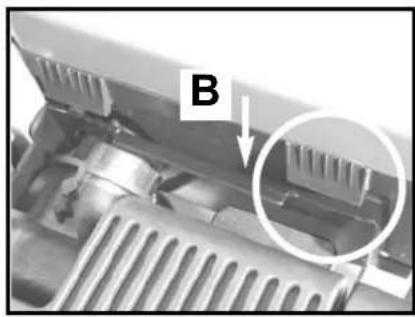

Setzen Sie den Festbehälter [B] auf das Kippgelenk. Bewegen Sie ihn nach hinten, bis die Vertiefungen an der Unterseite des Behälters die vordere Kante des Kippgelenkbügels umschließt.

E C D B

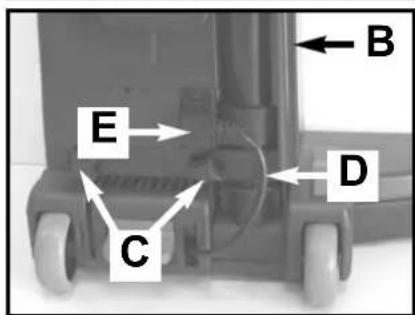

Befestigen Sie den Festbehälter [B] mit den beiden beiliegenden Kreuzgriffschrauben [C].

Stecken Sie das Elektro-Verbindungskabel [D] der Saugbürste in die Steckdose [E] des Festbehälters.

Führungsrohr - Modell 1107

- Führungsrohr kpl. (mit Düsenhalter und Fugendüse) mit der beiliegenden Rändelschraube incl. Federzahnscheibe am Behälter befestigen.

Führungsrohr - Modell 17-30, 17-36, 17-46

- Führungsrohr kpl. (mit Düsenhalter und Fugendüse) mit der beiliegenden Innensechskantschraube incl. Federzahnscheibe und Innensechskantschlüssel am Behälter befestigen.

Saugschlauch - Saugrohr

- Handrohr (breiter Stutzen) des Saugschlauchs in das weite Ende des Saugrohres stecken.

- Das andere Ende des Saugschlauchs (schlanker Stutzen) von unten in das Behälterrückteil stecken.

Saugrohr - Festbehälter

- Saugrohr zuerst unten in Behälterrückteil einsetzen und ...

• ... dann oben eindrücken bis es einrastet.

F G H

Saugschlauch

- Saugschlauch über den Haken [F] am Handgriff einsetzen.

Netzkabel

- Netzkabel um den unteren [H] und oberen [G] Kabelhalter wickeln.

Beim Modell 1107 ist der obere Kabelhalter [G] schwenkbar.

Ein- und Ausschalten

Schalter-Position I = EIN Schalter-Position 0 = AUS

Neigen der Führungsstange

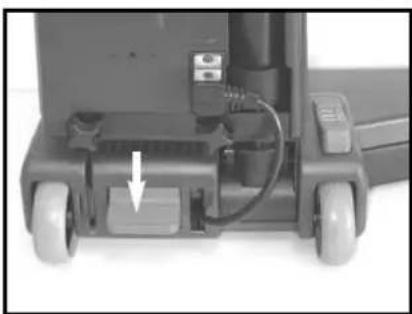

Tritthebel mit dem Fuß nach unten drücken und Führungsstange neigen. Der Bürstmotor läuft erst, wenn der Ein-Ausschalter auf Position I steht.

Der Bürstmotor wird bei Senkrechtstellung der Führungsstange sowie bei Entnahme des Saugrohres automatisch ausgeschaltet.

Beim Wiedereinsetzen muss das Saugrohr fest arretiert sein, andernfalls bleibt der Bürstmotor ausgeschaltet.

Energieverbrauch

Premium 1107 = 187 Wh

Flor-Feineinstellung

Drei Flor-Feineinstellungen ermöglichen eine individuelle Anpassung an extreme Teppich-Oberflächen und auch Hartfußböden.

Pos. 1 = Normaler Bodenbelag Pos. 2 = Schlingenware Pos. 3 = Hochflorige Teppiche

Filterwechselanzeige

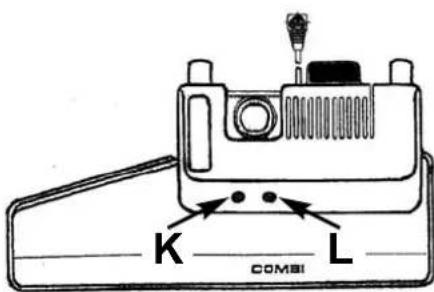

Die Filterwechselanzeige wertet die Luftdurchlässigkeit des Filtersystems aus.

Filter leer = keine Reaktion der Anzeige

Filter voll = Anzeige steht auf ROT. Papierfilter (Staubbeutel) muß ge wechselt werden

Signalisiert die Filterwechselanzeige trotz Staubbeutel-(Papierfilter)tausches immer noch ROT, dann sind (Micro)-Abluft- und/oder Motorschutz-Filter/HEPA-Filter oder das Zubehör verstopft.

In diesem Fall sind die entsprechenden Filter auszuwechseln oder die Verstopfung im Zubehör zu beseitigen.

In diesem Fall Gerät ausschalten, Verstopfung beseitigen und/oder Filter austauschen.

Elektronische Bürst- u. Saugkontrolle

Modell 17-30, Premium 1107

Nach Einschalten des Gerätes und Neigen der Führungsstange leuchtet die GRÜNE Betriebsbereitschafts-Anzeige [K].

Mit der elektronischen Bürst- und Saugkontrolle ist eine Belastungsanzeige [L] geschaltet, die ROT aufleuchtet, wenn der Bürstmotor überlastet wird. In diesem Fall ist zuerst die richtige Flor-Feineinstellung zu wählen oder eine evtl. Verschmutzung im Antriebsbereich zu beseitigen - siehe Seite 16/17.

Elektronische Bürst- u. Saugkontrolle

Modell 17-30, 17-46

Nach Einschalten des Gerätes und Neigen der Führungstange leuchtet die GRÜNE Betriebsbereitschafts-Anzeige [K].

Bei übermäßiger Belastung des Bürstmotors (z.B. bei Blockade der Walze) spricht die elektronische Überlastsicherung an: Blockieranzeige [M] leuchtet ROT und GRÜN geht aus. In diesem Fall zuerst das Gerät ausschalten und den Netzstecker ziehen. Blockade beseitigen und nach einer Wartezeit von ca. 1 Minute Gerät wieder einschalten.

HINWEIS!

Bei permanenter Verstopfung von Filter und / oder Ansaugwege schaltet der automatische Überlastschutz am Saugmotor ab, um eine Überhitzung zu verhindern. Nach einer Abkühlzeit von ca. 20 Minuten Gerät wieder einschalten.

Öffnen des Behälters (Filterraumes)

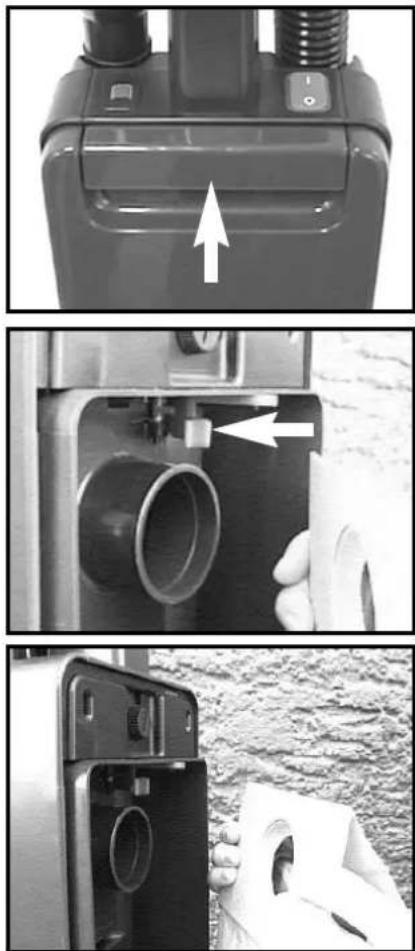

Zum Filter- bzw. Staubbeutelwechsel die Taste vom Behälter nach oben drücken und Behältervorderteil (Filterraumdeckel) öffnen.

Filterraumdeckel-Sperre

Die Filterraumdeckel-Sperre verhindert das Schließen des Filterraumdeckels und somit ein versehentliches Arbeiten mit dem Gerät, wenn kein Staubbeutel - oder der Staubbeutel falsch - eingesetzt ist.

Wechsel des Staubbeutels

Filterraumdeckel öffnen und vollen Staubbeutel herausnehmen. Neuen Staubbeutel mit der Haltescheibe auf den Stutzen im Behälter aufsetzen und bis zum Anschlag nach hinten schieben.

Reinigung bzw. Wechseln von Bürstenwalze und Antriebsriemen

Wechseln des Motorschutzfilter: 17-30, 17-36, 17-46

Nach 5-maligem Staubbeutel-Wechsel bzw. nach starker Verschmutzung muss der Motorschutzfilter gereinigt bzw. ausgewaschen und nach vollständigem Trocknen wieder eingesetzt werden.

Wechseln des Micro-Abluftfilters:

Nach 5-maligem Staubbeutel-Wechsel bzw. nach starker Verschmutzung muss der Filter gewechselt werden. Filterkassette nach oben herausziehen und öffnen. Filter wechseln, Kassette schließen und bis zum Anschlag in die Führung einschieben.

Wechseln des HEPA-Filter: Premium 1107

Nach ca. 6 Monaten bzw. nach starker Verschmutzung muss der Filter gewechselt werden.

Um eine hohe Leistungsfähigkeit der Elektrosaugbürste zu erhalten, sollten Sie regelmäßig Haare, Fasern und Fäden etc. von der Bürstenwalze und, falls erforderlich auch vom Antriebsriemen entfernen.

WARNUNG!

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie mit der Reinigung bzw. Wartung beginnen. Bei eingestecktem Netzstecker könnte das Gerät versehentlich eingeschaltet werden und Verletzungen verursachen.

• Zum Abnehmen der Bodenplatte stellen Sie die Knebelschrauben (N) waagerecht.
  Beim Modell 17-46 zusätzlich Schraube (O) entfernen.
• Bürstenwalze an beiden Enden festhalten, zusammen mit den Lagern hoch heben und seitlich aus dem Antriebsriemen ziehen.
• Haare, Fasern, Fäden etc., die sich um die Bürstenwalze gewickelt haben, mit einem Messer oder einer Schere entfernen. Die Borsten der Walze und den Antriebsriemen gründlich reinigen (abbürsten bzw. absaugen).

- Nach der Reinigung Antriebsriemen auflegen, Bürstenwalze mit Lager wieder passgenau einsetzen. Beim Einsetzen der Lagerkörper darauf achten, dass beide die selbe Markierung [P] zeigen:

1 Nocke = neue Bürstenwalze 8 Einkerbungen = halb abgenutzte

Bürstenwalze

- Bodenplatte aufsetzen und verriegeln, darauf achten, dass die Haltenocken der Bodenplatte an der Vorderkante des Gehäuses eingerastet sind.

Flachriemen: Premium 1107, Combi 17-30 Zahnriemen: Combi 17-36, 17-46

Details zu Bürstenwalzen und Bürstenlagerungen siehe Seite 21.

Entsorgung

Wenn das Gebrauchsende des Gerätes erreicht ist, insbesondere wenn Funktionsstörungen auftreten, machen Sie das ausgediente Gerät unbrauchbar, indem Sie den Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen.

Entsorgen Sie das Gerät entsprechend der in Ihrem Land geltenden Umweltvorschriften.

Elektrische Abfälle dürfen nicht zusammen mit Haushaltsabfällen entsorgt werden. Geben Sie das ausgediente Gerät bei einer zentralen Sammelstelle ab.

Die Verpackung des Gerätes besteht aus recyclingfähigen Materialien. Geben Sie diese sortenrein in die dafür vorgesehenen Sammelbehälter, damit sie der Wiederverwertung zugeführt werden können.

Wenden Sie sich für Ratschläge zum Recycling an Ihre Kommunalbehörde oder Ihren Händler.

Entsorgen Sie gebrauchte Staubbeutel und Filter im Hausmüll.

Service-Hotline

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät trotzdem nicht einwandfrei funktionieren, bedauern wir dies sehr. Bevor Sie sich an unseren Kundendienst wenden, prüfen Sie, ob Sie den Fehler selbst beseitigen können.

WARNUNG!

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie mit der Fehlersuche beginnen. So verhindern Sie, dass das Gerät versehentlich eingeschaltet wird.

HINWEIS!

Wenn Sie einen Fehler nicht selbst beseitigen können oder im Falle einer geplanten Rücksendung, wenden Sie sich bitte im voraus an unsere Service-hotline:

Service-Hotline

01805 325474

14 Cent / Minute

aus dem Festnetz der deutschen Telekom

Vor dem Anruf unbedingt

Geräte / Modellbezeichnung mit 7-stelliger z.B Art.-Nr. 23 12 001 und Fertigungsdatum 2010-02 oder bei älteren Geräten 8712

(Diese Angaben finden Sie auf dem Typenschild des Gerätes.)

oder die 7-stellige Ersatzteil-Nummer bereit halten.

ACHTUNG!

Reparaturen und Wartungen dürfen nur von Fachkräften (z.B. Fakir-Kundendienst) ausgeführt werden. Dabei dürfen nur Original-Fakir-Ersatzteile verwendet werden. Nicht fachgerecht reparierte und gewartete Geräte stellen eine Gefahr für den Benutzer dar.

Fehler Mögliche Ursache Abhilfe
Gerät läuft nicht Stecker ist nicht eingesteckt oder Gerät ist nicht eingeschatet.		Stecker einstecken und Gerät einschalten.
	Steckdose führt keinen Strom.	Testen Sie den Bodenstaubsauger an einer anderen Steckdose, bei der Sie sicher sind, dass diese Strom führt.
	Stromkabel ist beschädigt. Lassen	Sie das Kabel durch den Fakir Kundendienst ersetzen.
Gerät hört plötzlich auf zu saugen.	Überhitzungsschutz hat ange-sprochen (möglicherweise auf-grund verstopfter Saugwege. verschmutzter Filter o. Ä.)	Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose. Beseitigen Sie die Ursache der Überhit-zung (z.B. verstopfte Saugwe-ge, verschmutzter Filter o.Ä.). Warten Sie ca. 45 Minuten. Das abgekühlte Gerät können Sie wieder einschalten.
Gerät nimmt keinen Schmutz auf.	Staubbeutel ist überfüllt. Staubbeutel wechseln, siehe Seite 15 / 16.
	Filter ist verschmutzt. Den entsprechenden Filter rei-nigen, bzw. wechseln.
	Duse, Saugrohr oder Saug-schlauch sind verstopft.	Entfernen Sie die Verstopfung. Benutzen Sie dazu falls erfor-derlich einen langen Holzstab (z.B. Besenstiel)
	Eingestellte Saugleistung ist dem Bodenbelag nicht angemessen.	Passen Sie die Saugleistung an den Bodenbelag an.
	Aufgesteckte Duse ist dem Bo-denbelag nicht angemessen.	Stecken Sie die korrekte Duse auf.
	Umschalter Teppich/Hartboden steht in dem Belag nicht ange-messener Stellung.	Passen Sie die Stellung des Umschalters Teppich/Hartbo-den an den Bodenbelag an.
Burste lauft nicht. Verbindungskabel [D] ist locker oder nicht eingesteckt. Saugrohr locker.		Verbindungskabel [D] richtig einstecken siehe Seite 12. Saugrohr richtig einsetzen, sie-he Seite 13.
Gerat lauft ungewohnlich laut.	Eingesaugte Partikel versperren den Luftweg.	Entfernen Sie die Partikel. Benutzen Sie dazu falls erforder-lich einen langen Holzstab (z.B. Besenstiel)

Abluftfilter Nr. 23 04 273

Fugendüse Fakir Nr. 23 04 851

Fugendüse nilco Nr. 24 12 851

Heizkörperbürste Nr. 24 12 815

HEPA-Filter Nr. 23 38 060

Motorschutzfilter Nr. 23 05 273

Micro-Abluftfilter (1107) Nr. 23 40 252 / (17-30, 17-36, 17-46) Abluftfilter Nr. 23 04 273

Möbelpinsel Nr. 24 12 852

Packung Staubbeutel (5 Papierfilter+Motorschutz-u. Micro-Abluftfilter) Nr. 23 10 805

Polsterdüse Nr. 24 12 870

Saugrohr Nr. 23 04 841

Saugschlauch, dehnbar bis ca. 2 m Nr. 23 09 360

A Lagerung kpl. B Bürstwalze mit weichen oder harten Borsten C Lagerung mit Antrieb für Flachriemen D Lagerung mit Antrieb für Zahnriemen

Modell A	B C D A+B+C	A+B+D
1107	23 04 140	23 88 120	23 04 130	—	23 38 170	—
17-30	23 04 140	23 88 120	23 04 130	—	23 38 170	—
Antriebsriemen (Flachriemen)					33 05 073	—
17-36	23 04 140	33 05 120weiche Borsten	—	23 18 130	—	33 16 740
	23 04 140	33 16 120harte Borsten	—	23 18 130	—	33 16 170
	23 04 140	33 16 120sehr harte Borsten	—	23 18 130	—	23 13 170
17-46	23 04 140	33 14 120weiche Borsten	—	23 18 130	—	33 17 740
	23 04 140	33 17 120harte Borsten	—	23 18 130	—	33 17 170
Antriebsriemen (Zahnriemen)					—	33 14 061

Gültig in der Bundesrepublik Deutschland.

Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

1 Der Käufer / die Käuferin hat seinen / ihren allgemeinen Wohnsitz / Firmensitz in Deutschland und das Gerät ist bei einem Fachhändler mit Sitz in Deutschland gekauft worden.
2 Wir verpflichten uns, das Gerät bei für Sie kostenfreier Einsendung an uns kostenlos in Stand zu setzen, wenn es infolge Material- oder Montagefehler innerhalb von 24 Monaten (bei gewerblicher Nutzung sowie bei Verwendung zu selbständig beruflichen Zwecken innerhalb von 12 Monaten) schadhaft / mangelhaft und uns innerhalb der Garantiefrist gemeldet wurde.
Voraussetzung für unsere Garantiepflicht ist stets eine sachgemäße Behandlung des Gerätes. Die Garantiefristen beginnen mit dem Kaufdatum.
3 Teile, die einer natürlichen Abnützung unterliegen (z.B. Antriebsriemen, Akkus, Batterien, Bürsten, Filter), fallen nicht unter die Garantie.
4 Der Garantieanspruch erlischt, wenn Eingriffe oder Reparaturen von Personen vorgenommen werden, die hierzu von uns nicht autorisiert sind. Ferner dürfen weder fremde Ersatz- oder Zubehörteile eingebaut werden.
5 Die Garantieleistung besteht vorzugsweise in der Instandsetzung bzw. im Austausch der defekten Teile. Reparaturen am Aufstellungsort können nur für stationär betriebene Großgeräte verlangt werden.
Zum Nachweis der Garantieansprüche ist die Rechnung oder Kassenquittung des Händlers mit Kaufdatum beizufügen.
6 Sofern eine Reparatur erfolglos war und der Schaden bzw. Mangel auch nach einer Nachbesserung nicht beseitigt werden kann, wird das Gerät durch ein gleichwertiges ersetzt. Ist weder eine Reparatur noch ein Ersatz möglich, besteht das Recht auf Rückgabe des Gerätes und Erstattung des Kaufpreises. Im Falle eines Umtauschs oder Erstattung des Kaufpreises kann für die Zeit des Gebrauchs ein Nutzungsentgelt geltend gemacht werden.
7 Garantieleistungen bewirken keine Verlängerung der Garantiefrist und setzen auch keine neue Garantiefrist in Gang. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
8 Die vertraglichen bzw. gesetzlichen Regelungen zur Mangelbeseitigung bleiben von den Garantiebestimmungen unberührt.

Gültig ab 1. April 2008

Table of contents

General....24

• Eine falsche Spannung kann das Gerät zerstören. Betreiben Sie das Gerät nur, wenn die auf dem Typenschild angegebene Spannung mit der Spannung in Ihrem Haushalt übereinstimmt.
• Die Steckdose muss über einen 16 A-Sicherungsautomaten abgesichert sein.
• Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme des Gerätes ausgelegt sind.

• Eine falsche Spannung kann das Gerät zerstören. Betreiben Sie das Gerät nur, wenn die auf dem Typenschild angegebene Spannung mit der Spannung in Ihrem Haushalt übereinstimmt.
• Die Steckdose muss über einen 16 A-Sicherungsautomaten abgesichert sein.
• Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme des Gerätes ausgelegt sind.

Fakir-Hausgeräte GmbH nilco Reinigungsmaschinen GmbH

Industriestraße 6

D-71665 Vaihingen / Enz

Postfach 1480

D-71657 Vaihingen / Enz

Tel.: +49 7042 / 912-0

Fax: +49 7042 / 912-360

www.fakir.de / www.nilco.de

[e-mail] / [e-mail]

© 2010 Fakir Hausgeräte GmbH

Änderungen vorbehalten

23 12 994 - 9007 D-GB-E
