Produkttyp	Klimaanlage
Marke	DeLonghi
Modell	PAC W10AH
Kühlleistung	10000 BTU/h
Energieeffizienzklasse	A
Stromversorgung	220–240 V / 50 Hz
Leistungsaufnahme	1000 W
Abmessungen (B x T x H)	450 x 350 x 700 mm
Gewicht	30 kg
Kältemittel	R290 (Propan)
Luftdurchsatz	350 m³/h
Geräuschpegel	65 dB(A)
Betriebsarten	Kühlen, Entfeuchten, Lüften
Fernbedienung	Ja
Timer	24-Stunden-Timer
Kondenswassermanagement	Selbstverdunstung (teilweise), manuelle Entleerung
Filter	Waschbarer Feinfilter
Abluftschlauch	Im Lieferumfang enthalten
Fensterabdichtung	Adaptables Fensterkit
Reinigung	Filter regelmäßig reinigen, Kondensatbehälter leeren
Sicherheit	Überhitzungsschutz, Kältemittelleckageerkennung

Häufig gestellte Fragen - PAC W10AH DELONGHI

Wie installiere ich die Klimaanlage DeLonghi PAC W10AH?

Stellen Sie das Gerät in der Nähe eines Fensters auf, befestigen Sie den Abluftschlauch am Gerät und führen Sie ihn durch das mitgelieferte Fensterabdichtungskit nach draußen.

Kann der PAC W10AH auch heizen?

Nein, dieses Modell ist nur zum Kühlen ausgelegt. Es verfügt über keine Heizfunktion.

Wie reinige ich den Filter?

Entnehmen Sie den Filter aus der Rückseite und reinigen Sie ihn mit einem Staubsauger oder lauwarmem Wasser. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Was bedeutet der Fehlercode auf dem Display?

Ein blinkendes Symbol weist auf einen vollem Wassertank oder eine Verstopfung hin. Entleeren Sie den Kondensatbehälter oder reinigen Sie den Abluftschlauch.

Wie entleere ich das Kondenswasser?

Wenn der Wasserstand hoch ist, ertönt ein Signal. Entfernen Sie den Abflussstopfen am Boden und lassen Sie das Wasser in eine Auffangschale ab.

Kann ich die Klimaanlage über Nacht laufen lassen?

Ja, nutzen Sie den Schlafmodus auf der Fernbedienung, um die Lautstärke zu reduzieren und die Temperatur sanft anzupassen.

Welche Kühlleistung hat das Gerät?

Die Kühlleistung beträgt 10000 BTU/h, geeignet für Räume bis etwa 30 m².

Ist das Gerät energiesparend?

Ja, mit der Energieeffizienzklasse A ist der PAC W10AH relativ sparsam. Nutzen Sie den Eco-Modus, um noch mehr Energie zu sparen.

Kann ich den Abluftschlauch verlängern?

Der mitgelieferte Schlauch ist optimal dimensioniert. Eine Verlängerung kann die Kühlleistung verringern. Verwenden Sie nur Originalzubehör.

Wo finde ich Ersatzteile?

Ersatzteile wie Fernbedienung, Filter oder Abluftschlauch erhalten Sie beim DeLonghi-Kundendienst oder autorisierten Händlern.

BEDIENUNGSANLEITUNG PAC W10AH DELONGHI

- V erwenden Sie das Gerät ausschließlich gemäß den in dieser Bedienungsanleitung enthaltenen Anweisungen. Die Anweisungen können nicht alle eventuell auftretenden Umstände bzw. Situationen absehen. Daher ist bei der Installation, dem Betrieb und der Aufbewahrung eines jeden Haushaltsgerätes stets mit gesundem Menschenverstand und Vorsicht vorzugehen.

- Dieses Gerät wurde ausschließlich als Haushaltsgerät zum Kühlen von Wohnräumen entwickelt und darf nicht zweckentfremdet eingesetzt werden.

- Eingriffe oder Änderungen, die die Betriebseigenschaften des Gerätes verändern, stellen eine Gefahrenquelle dar.

- Das Gerät ist gemäß den inländischen Vorschriften für den Anlagenbau zu installieren.

- Wenden Sie sich für eventuelle Reparaturen stets und ausschließlich an vom Händler autorisierte Kundendienststellen. Reparaturen, die von Nichtfachleuten vorgenommen werden, können gefährlich sein.

- Dieses Gerät darf nur von Erwachsenen bedient werden. Das Gerät darf nicht von Personen (einschließlich Kindern) mit körperlichen, geistigen oder sensorischen Behinderungen, oder von Personen, die nicht mit dem Betrieb des Gerätes vertraut sind, gebraucht werden, es sei denn, dass sie von einer für sie und ihre Sicherheit verantwortlichen Person beaufsichtigt und in den Gebrauch des Gerätes eingewiesen wurden. Dafür sorgen, dass die Kinder nicht mit dem Gerät spielen.

- Das Gerät ist an eine einwandfrei geerdete Steckdose anzuschließen. Lassen Sie Ihre Hausstromversorgungsanlage von einem Elektriker überprüfen.

• V ermeiden Sie für das Stromversorgungskabel die Verwendung von Verlängerungskabeln.

- V or Beginn jeder Reinigungs- oder Wartungsarbeit stets den Netzstecker aus der Steckdose ziehen.

- Ziehen Sie zum Verstellen des Gerätes nicht direkt am Netzkabel.

- Das Gerät nicht in der Nähe von Wärmequellen oder in Räumen, wo die Luft Gas, Schwefel oder Öl enthalten könnte, aufstellen.

- Das Gerät mindestens 50 cm von entflammbaren Stoffen (Alkohol, usw.) oder von unter Druck stehenden Behältern (z.B. Sprühflaschen) entfernt halten.

- Stellen Sie keine schweren oder heißen Gegenstände auf das Gerät.

- Reinigen Sie den Luftfilter mindestens ein Mal wöchentlich.

• V ermeiden Sie den Einsatz von Heizgeräten in der Nähe des Klimagerätes.

- Das Gerät ist aufrecht oder auf einer schrägen Transportstütze zu transportieren.

• V or einem Transport das im Geräte enthaltene Wasser ausleeren.

- Nach einem Transport mindestens 1 Stunde warten, bevor Sie das Gerät in Betrieb setzen. Decken Sie das Gerät zur Aufbewahrung nicht mit Plastiksäcken ab.

- Das Verpackungsmaterial kann recycelt werden. Entsorgen Sie es daher in den entsprechenden Behältern für getrennte Abfallsammlung.

- Bringen Sie das Klimagerät am Ende seiner Nutzzeit zu den eigens eingerichteten Sammelstellen.

- Bei Beschädigung des Netzkabels ist dieses ausschließlich vom Hersteller oder von seinem technischen Kundendienst zu ersetzen, um jedes Risiko auszuschließen.

- Denken Sie daran, das Gerät am Ende jeder Saison zu entkalken und auf jeden Fall alle 500 Betriebsstunden (siehe S. 78). In Gebieten mit besonders kalkhaltigem Wasser wird empfohlen, dem Wasser den geeigneten Antikalkmittelzusatz beizumischen, der in den autorisierten Kundendienststellen erhältlich ist.

SPEZIFISCHE HINWEISE FÜR MIT KÄLTEMITTEL R410A\* GEFÜLLTE GERÄTE

R410 ist ein Kältemittel gemäß den EG-Umweltvorgaben. Es ist darauf zu achten, dass der Kühlkreis des Gerätes nicht angebohrt wird.

UMWELTINFORMATION: Dieses Gerät enthält fluorierte Treibstoffgase, die im Kyoto-Protokoll aufgeführt sind. Die Wartungs- und Entsorgungsarbeiten sind ausschließlich von Fachpersonal durchzuführen.

* Überprüfen Sie auf dem Typen-/Leistungsschild, welche Art von Kältemittel in Ihrem Gerät verwendet wird.

SPEZIFISCHE HINWEISE FÜR MIT KÄLTEMITTEL R290\* GEFÜLLTE GERÄTE

• Lesen Sie die Hinweise aufmerksam durch.
• V erwenden Sie für den Abtauvorgang sowie für die Reinigung ausschließlich die vom Hersteller empfohlenen Mittel.
• Das Gerät ist einem Raum aufzustellen, in dem sich keine Zündquellen mit Dauerbetrieb befinden (zum Beispiel: offene Flammen, in Betrieb befindliche Gas- und Elektrogeräte).
  • W eder perforieren noch verbrennen.
  • Die Kältemittel können geruchlos sein.
• Das Gerät ist in einem Raum mit einer Fläche von mehr als 15 m ^-2 zu installieren, zu bedienen und zu lagern.
• Dieses Gerät ist mit etwa 300g Kältemittel R290 gefüllt.
• R290 ist ein mit den europäischen Umweltvorschriften übereinstimmendes Kältemittel. Keine Teile des Kühlkreises perforieren.
• Nicht belüftete Räume, in denen das Gerät installiert, betrieben oder gelagert wird, müssen so gebaut sein, dass eventuelle Kältemittelverluste sich nicht anstauen und zu Brand- oder Explosionsgefahr führen könnten, welche wiederum auf die durch Elektroöfen, Kochherde oder andere Zündquellen verursachte Zündung des Kältemittels zurückzuführen ist.
• Das Gerät ist so zu verwahren, dass keine mechanischen Schäden auftreten können.
• Die Personen, die an einem Kühlkreis arbeiten bzw. Eingriffe vornehmen, müssen im Besitz einer von einer akkreditierten Behörde ausgestellten gültigen Fachbewilligung sein, welche ihre Fachkundigkeit bzgl. des Umgangs mit Kältemitteln mit einer von den Industrieverbänden anerkannten Bewertungsspezifikation bescheinigt.
• Die Reparatureingriffe müssen entsprechend den Anleitungen der Herstellerfirma des Gerätes durchgeführt werden. Reparatur- und Wartungseingriffe, die den Einsatz anderer Fachkräfte erforderlich machen, sind unter der Aufsicht von für den Umgang von entzündlichen Kältemitteln sachkundigem Personal durchzuführen.
  * Überprüfen Sie auf dem Typen-/Leistungsschild, welche Art von Kältemittel in Ihrem Gerät verwendet wird.

WICHTIGER HINWEIS FÜR DIE KORREKTE ENTSORGUNG DES PRODUKTS IN ÜBEREINSTIMMUNG MIT DER EG-RICHTLINIE 2002/96/EG.

Am Ende seiner Nutzzeit darf das Produkt NICHT zusammen mit dem Siedlungsabfall beseitigt werden.

Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhändlern, die einen Rücknahmeservice anbieten, gebracht werden.

Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglicht wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt. Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte getrennt zu besei-

tigen, ist das Produkt mit einer Mülltonne, die durchgestrichen ist, gekennzeichnet.

ELEKTRISCHER ANSCHLUSS

Bevor Sie den Netzstecker an der Steckdose anschließen, folgendes überprüfen:

• ob die Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt; das Typenschild ist auf der Rückseite des Gerätes angebracht;
• ob die Strombelastung der Steckdose und des Stromnetzes der des Gerätes entspricht;
• ob der Gerätestecker für die Steckdose geeignet ist. Sollte dies nicht der Fall sein, lassen Sie ihn auswechseln;
• ob die Steckdose einwandfrei geerdet ist. Die Herstellerfirma übernimmt keine Haftung, wenn diese Unfallverhütungsvorschrift nicht beachtet werden sollte.

EIGENSCHAFTEN DER WASSER-LUFT KLIMAGERÄTE PINGUINO

Im Sommer wird das Wohlbefinden bei einer Temperatur zwischen 24 und 27°C und einer relativen Feuchte von etwa 50 % erreicht.

Das Klimagerät ist eine Maschine, die dem Raum, in dem sie aufgestellt ist, Feuchtigkeit und Wärme entzieht. Im Gegensatz zu den fest installierten Modellen, haben die tragbaren Klimageräte den Vorteil, dass sie von einem Raum in den anderen umgestellt und von einem in ein anderes Gebäude befördert werden können.

Die warme Luft Ihres Raumes durchläuft eine Batterie, die durch ein Kältemittel gekühlt wird. Auf diese Weise gibt sie übermäßige Wärme und Feuchtigkeit ab, bevor sie wieder als kühlere und trockenere Luft in den Raum zurückgeleitet wird.

Bei den einteiligen Modellen wird ein geringer Teil dieser Luft zur Kühlung des Kältemittels verwendet, welche dann warm und feucht geworden, nach außen abgegeben wird.

Bei den exklusiven De'Longhi Wasser-Luft-Modellen wird die Wärme unter Nutzung der kühlenden Wirkung des Wassers abgeführt, die sehr viel wirkungsvoller ist als jene von Luft. Aus diesem Grund sind die Kühlwirkung und die Effizienz dieses Klimagerätes unvergleichlich hoch.

MODELLE MIT KÄLTEMITTEL R290

Pinguino ECO ist das ökologische Klimagerät der jüngsten Generation. Pinguino ECO enthält in der Tat keine

Gase, die der Ozonschicht schaden (FCKW/H-FCKW) oder einen Treibhauseffekt bewirken (HFC). Des Weiteren hilft Ihnen die große Effizienz des Gerätes nicht nur den Energieverbrauch zu senken, sondern auch den Treibhauseffekt auf ein Minimum zu reduzieren.

uft eine wird. e 0.44568

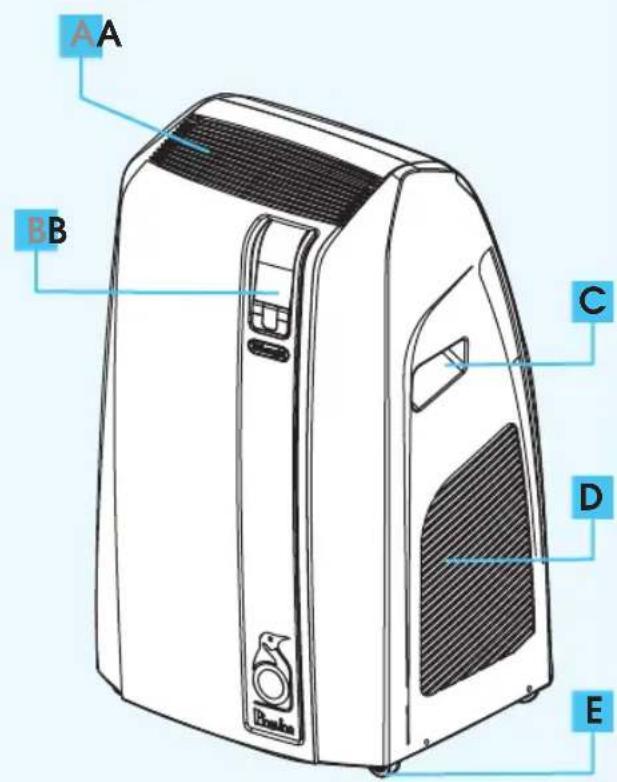

BESCHREIBUNG DES GERÄTES

A Luftausströmgitter
B Bedienblende mit erweitertem LCD-Display
C Tragegriff
D Gitter
E Laufrollen
F Luftansuggitter mit Staubfilter
G Einstecköffnung für den Abluftschlauch
H Klappe Wasserabflussschläuche
I Klappe Netzkabelfach
J Klappe für den Wasserbefüllung
K Abluftschlauch
L Fernbedienung
M Füllkanne
N Abluftdüse für Fenster
- Silberionenfilter (nur in einigen Modellen)
P Filter 3M (nur in einigen Modellen)
Q Saugkopf
R Laufrollensicherung
S Anschlussstück mit Stöpsel
T Verlängerbare Querträger

A B C D E

VORBEREITUNG ZUM GEBRAUCH

Nachstehend finden Sie alle erforderlichen Hinweise, um den Betrieb Ihres Klimagerätes aufs Beste vorzubereiten.

Das Gerät muss für seinen Gebrauch stets so aufgestellt werden, dass der Lufteingang und Luftausgang frei von Hindernissen sind.

KLIMATISIERUNG OHNE FESTINSTALLATION

Mit wenigen und einfachen Arbeitsvorgängen bringt Ihnen Ihr Klimagerät wahres Wohlbefinden:

• Befestigen Sie den Abluftschlauch in der entsprechenden Einstecköffnung auf der Rückseite des Gerätes (Abb. 1)
• Bringen Sie am Schlauchende die Abluftdüse für das Fenster an.
• Stellen Sie das Klimagerät in die Nähe eines Fensters oder einer Balkontür.
  • V erlängern Sie den Schlauch so weit, dass er das Fenster erreicht.
  • V ergewissern Sie sich, dass der Abluftschlauch nicht verstopft ist.
• Ö ffnen Sie das Fenster bzw. die Balkontür einen Spalt, und positionieren Sie die Düse (Abb. 2)
• Sollten Sie ein zweiflügliges Fenster haben, verwenden Sie den mitgelieferten Saugkopf, damit die Fenster angelehnt bleiben (Abb. 3).

Wenn Sie möchten, können Sie das Zubehörteil „Verlängerbarer Querträger“ verwenden

• Die Abluftdüse für das Fenster an der eigens vorgesehenen Öffnung am Querträger einführen (Abb. 4);
• Den Querträger auf dem Gesims positionieren und auf Fensterlänge verlängern, bis Sie ihn in die Schienen Ihres Rollladens einführen können. Wenn Sie möchten, können Sie den Querträger mit dem mitgelieferten Plastikzapfen blockieren. Dann den Rollladen herunterlassen (Abb. 5).
• Bringen Sie den Abluftschlauch am Ende der Abluftdüse an.

- Stellen Sie das Klimagerät in die Nähe des Fensters oder der Balkontür, und schließen Sie das andere Ende des Schlauchs wie in Abb. 6 dargestellt an.

Begrenzen Sie auf ein Minimum die Länge und die Biegungen der Luftschläuche, damit jegliche Drosselstellen vermieden werden können.

Wenn Sie es wünschen, können Sie das Klimagerät auch nur zeitweilig fest installieren (Abb. 7)

In diesem Fall gehen Sie wie folgt vor:

- Bohren Sie eine Öffnung ( 106mm ). Halten Sie sich hierbei an die in Abbildung 8 angegebenen Höhen und befolgen Sie die Anweisungen in Abb. 9, 10 und 11.

8 MAX100 cm MIN 35 cm

7 30 cm 30 cm

9 Ø 106 mm

In der Fensterscheibe

• Stecken Sie das als Zubehörteil mitgelieferte Anschlussstück in die Öffnung.
• Befestigen Sie den Schlauch in der eigens hierzu vorgesehenen Einstecköffnung, die sich auf der Geräterückseite befindet (Abb. 1).
• Bringen Sie das Schlauchende am Anschlussstück an, wie auf Abb. 8 gezeigt. Wenn der Schlauch nicht angeschlossen ist, kann die Öffnung mit dem Stöpsel des Anschlussstücks verschlossen werden.

Begrenzen Sie auf ein Minimum die Länge und die Biegungen der Luftschläuche, damit jegliche Drosselstellen vermieden werden können.

Wenn Sie eine zeitweilige Festinstallation vornehmen, empfehlen wir Ihnen, eine Tür einen Spalt offen zu lassen (1 cm genügt völlig), damit der richtige Luftaustausch gewährleistet ist.

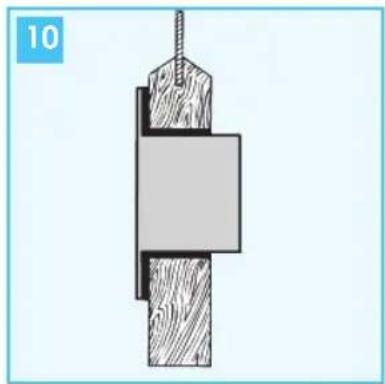

Im Holzrahmen der Balkontür

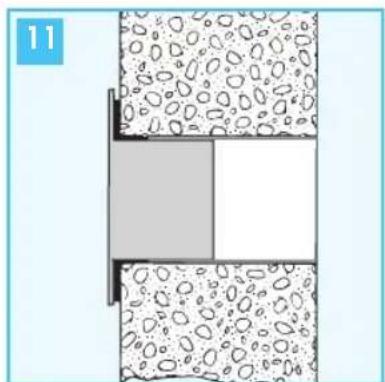

In der Wand: Wir empfehlen Ihnen, den Wandabschnitt mit einem geeigneten Isoliermaterial zu isolieren.

VORBEREITUNG FÜR DEN GEBRAUCH MIT WASSERBETRIEB

Nachdem das Gerät wie oben beschrieben installiert wurde, ist es betriebsbereit. Es ist jedoch möglich die Geräteeffizienz zu erhöhen, indem Sie den exklusiven De'Longhi Wasserbetrieb verwenden. Tatsächlich erhöht das im Tank enthaltene Wasser die Kühlleistung Ihres Klimagerätes Pinguino und mindert gleichzeitig dessen Betriebsgeräusch und Stromverbrauch. Das Wasser senkt die Temperatur des Kühlkreises sehr viel mehr als es Luft tut und wird später durch den Abluftschlauch in Form von Dampf nach außen abgeführt. Denken Sie daran, dass:

• sauberes, salzfreies Leitungswasser verwendet werden muss.
• die Dauer einer Wasserfüllung stark von den Umweltbedingungen wie Temperatur, Feuchtigkeit, Isolierung, Raumlage, Anzahl der anwesenden Personen, usw. abhängt. Eine Tankfüllung reicht in etwa 6 Stunden. Mit der Funktion WATERSAVE (siehe S. 74) kann die Betriebsdauer bis auf etwa 10 Stunden verlängert werden, mit einer leicht reduzierten Kühlleistung und Effizienz.
• Sobald das Wasser im Tank verbraucht ist, weist das Gerät durch Aufleuchten der entsprechenden Kontrollleuchte auf den Wassermangel hin, während der Betrieb automatisch von Wasser auf Luft umgestellt wird: Im gleichen Moment erhöht sich die Luftmenge, die aus dem hinteren Schlauch abgegeben wird.

FÜLLEN DES TANKS

Der Tank kann auf zweierlei Art gefüllt werden, und zwar:

1) Mit der mitgelieferten Füllkanne oder einem anderen Gefäß:

Außer der mitgelieferten Füllkanne können Sie ein beliebiges Gefäß (Plastikflasche, Glasflasche, Gießkanne, usw.) verwenden, vorausgesetzt dass dessen Ausguss in die Einfüllöffnung des Tanks passt, um zu vermeiden, dass Wasser auf das Klimagerät verschüttet wird.

• Ö ffnen Sie die hintere Klappe ganz, und entfernen Sie den Gummistöpsel aus seiner Aufnahme (Abb. 12).
• Geben Sie das Wasser in den Tank (Abb. 13): Durch das Füllstandfenster hindurch (Abb. 14) können Sie kontrollieren, wann der Tank seinen maximalen Füllstand erreicht hat, nämlich wenn das Fenster vollkommen rot ist (etwa 14l). Zum kompletten Füllen des Tanks brauchen Sie etwa 3 Kannenfüllungen.
• Nachdem Sie den Tank aufgefüllt haben, erneut den Stöpsel anbringen und dann die Klappe schließen.

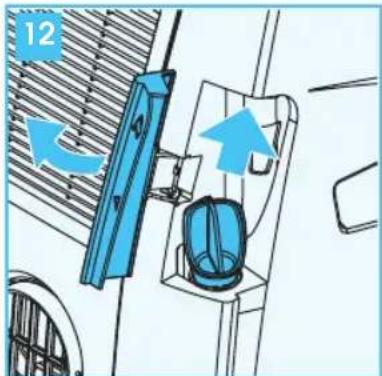

2) Mit dem ausziehbaren Schlauch:

- Öffnen Sie die hintere Klappe ganz und entfernen Sie den Gummistöpsel (Abb. 12). Ziehen Sie dann den ausziehbaren Schlauch aus seiner Aufnahme heraus (Abb. 15), und bringen Sie ihn in Nähe des Wasserhahns.

• Den Tank auf den gewünschten Stand mit Wasser füllen.
• Durch das Füllstandfenster hindurch (Abb. 14) können Sie kontrollieren, wann der Tank seinen maximalen Füllstand erreicht hat, nämlich wenn das Fenster vollkommen rot ist (etwa 14l).
• Nachdem Sie den Tank aufgefüllt haben, erneut den Stöpsel anbringen und dann die Klappe schließen.

12

Zur Verwendung des Wasserbetriebs brauchen Sie den Tank nicht vollständig zu füllen, allerdings wird die Dauer des Wasserbetriebs niedriger sein.
Wenn das Füllstandfenster vollkommen rot ist, bitte kein anderes Wasser hinzufüllen, um unangenehmes Überlaufen zu vermeiden: Der Tank verfügt über keinen Überlaufschutz.

BESCHREIBUNG DER BEDIENBLENDE MIT ERWEITERTEM LCD-DISPLAY

1 Signalempfänger
2 Symbol Kühlen
3 Symbol Entfeuchten
4 Symbol Belüften
5 Symbol Heizen (nur in einigen Modellen)
6 Temperaturanzeige
7 Symbol Timer
8 Symbol Alarm
9 Symbol Funktion WATER SAVE
10 Symbol Funktion Ionisator (nur in einigen Modellen)
11 Geschwindigkeitsanzeige
12 Symbol Funktion SMART
13 Symbol Wassermangel
14 Symbol Funktion BOOST
15 Symbol Funktion SLEEP
16 Anzeige AUTOFAN
17 Taste MODE (Wahl der Betriebsart)
18 Taste FAN
19 Taste Erhöhung (+) und Erniedrigung (-) der Temperatur
20 Taste ON/STAND-BY

1 2 3 4 5 88 AUTO ECON 6 7 8 9 10 11 12 13 14 15 16 17 MODE FAN 18 19 20

BETRIEB ÜBER BEDIENBLENDE

Über die Bedienblende können Sie die wichtigsten Gerätefunktionen steuern. Wenn Sie allerdings die Leistungen des Gerätes vollständig nutzen möchten, müssen Sie die Fernbedienung verwenden.

EINSCHALTEN DES GERÄTES

• Stecken Sie den Netzstecker in die Steckdose.
  Auf dem Display erscheinen zwei Linien, die anzeigen, dass sich das Gerät in Stand-by befindet (Abb. 16).
• Drücken Sie nun die Taste ⏻ bis das Gerät sich einschaltet, es wird die beim vorherigen Abschalten zuletzt aktivierte Funktion erscheinen.

Schalten Sie das Klimagerät niemals ab, indem Sie direkt den Stecker ziehen, sondern drücken Sie vorab die Taste ⏻ und warten einige Minuten ab: Nur auf diese Weise kann das Gerät alle Kontrollen vornehmen und den Betriebszustand überprüfen.

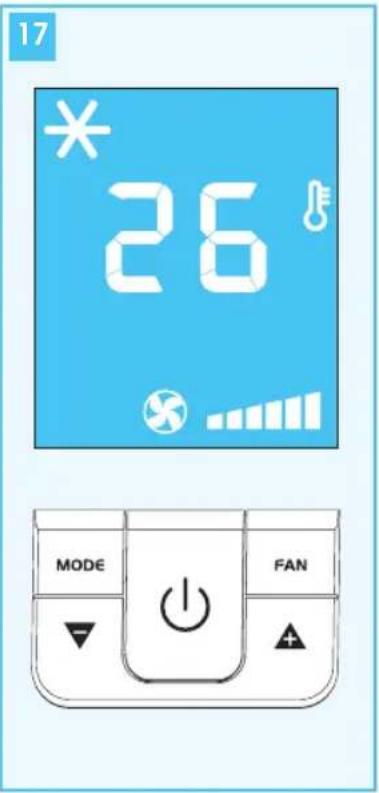

KÜHLBETRIEB (ABB.17)

Die ideale Funktion bei schwülen, heißen Tagen, an denen die Räume gekühlt und entfeuchtet werden müssen.

Sicherstellen, dass die Klappe vollkommen geschlossen ist.

Zur korrekten Einstellung dieser Funktion wie folgt vorgehen:

• Drücken Sie wiederholt die Taste MODE, bis das Symbol Kühlen erscheint.
• Zur Auswahl der gewünschten Temperatur drücken Sie die Taste ▲ oder die Taste ▼, bis der gewünschte Wert angezeigt wird.
• Nun wählen Sie durch Drücken der Taste FAN die Gebläsegeschwindigkeit. Verfügbar sind die folgenden 4 Geschwindigkeiten:

Höchstgeschwindigkeit: Hiermit wird die gewünschte Temperatur am schnellsten erreicht.

Mittlere Geschwindigkeit: Auf dieser Stufe hält das Klimagerät einen guten Komfortgrad bei einem in Grenzen gehaltenen Geräuschpegel.

Mindestgeschwindigkeit: Leiseste Leistungsstufe

AUTOFAN: Das Gerät wählt zum Erzielen der von Ihnen auf dem Display eingestellten Temperatur automatisch die optimale Gebläsegeschwindigkeit.

Die idealen Raumtemperaturen im Sommer liegen zwischen 24 und 27°C. Es wird auf jeden Fall davon abgeraten, sehr viel niedrigere Temperaturen im Vergleich zu den Außentemperaturen einzustellen.

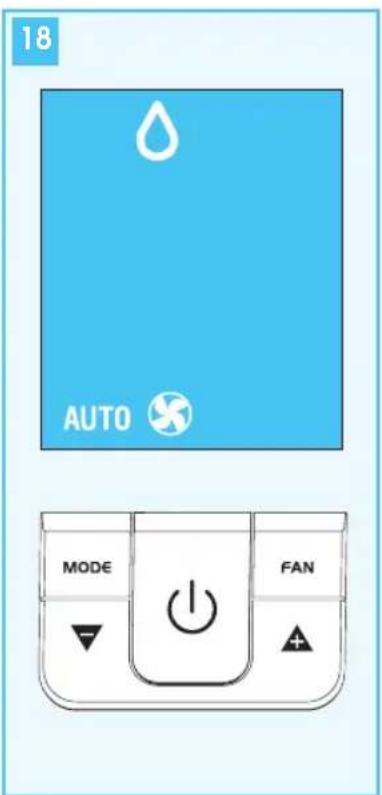

ENTFEUCHTUNGSBETRIEB (ABB. 18)

Diese Funktion eignet sich insbesondere zur Verringerung der Raumfeuchtigkeit (Frühling/Herbst, feuchte Räume, regnerisches Wetter, usw.).

Für den Entfeuchtungsbetrieb muss das Gerät genauso wie für den Kühlbetrieb konfiguriert werden, und zwar mit am Gerät angebrachten Abluftschlauch, damit die Abluft nach draußen abgeleitet werden kann.

Zur korrekten Einstellung dieser Betriebsart wie folgt vorgehen:

- Drücken Sie wiederholt die Taste MODE, bis das Symbol Entfeuchten erscheint.

Sobald der Entfeuchtungsbetrieb gewählt worden ist, ist es nicht mehr möglich die Gebläsegeschwindigkeit zu ändern, da das Gerät automatisch für deren Einstellung sorgt.

17 26° MODE FAN

18 AUTO MODE FAN

BELÜFTUNGSBETRIEB (ABB. 19)

Bei Verwendung dieser Betriebsart braucht der Abluftschlauch nicht am Gerät angeschlossen werden.

Zur korrekten Einstellung dieser Betriebsart wie folgt vorgehen:

• Drücken Sie wiederholt die Taste MODE, bis das Symbol Belüften erscheint.
• Durch Drücken der Taste FAN die gewünschte Gebläsegeschwindigkeit einstellen. Verfügbar sind die folgenden 3 Geschwindigkeiten:

Höchstgeschwindigkeit: Höchste

Belüftungsstufe.

Mittlere Geschwindigkeit: Auf dieser Stufe hält das Klimagerät einen guten Komfortgrad bei einem in Grenzen gehaltenen Geräuschpegel.

Mindestgeschwindigkeit: Leiseste Leistungsstufe

Für diese Betriebsart ist die Funktion AUTO nicht verfügbar.

HEIZBETRIEB (ABB. 20)

NUR IN EINIGEN MODELLEN VERFÜGBAR

Ideal im Herbst und Frühling, wenn es draußen nicht gar zu kalt ist. Bei Verwendung dieser Betriebsart braucht der Abluftschlauch nicht am Gerät angeschlossen werden.

Zur korrekten Einstellung dieser Betriebsart wie folgt vorgehen:

• Drücken Sie wiederholt die Taste MODE, bis das Symbol Heizen erscheint.
• Zur Einstellung der Temperatur drücken Sie die Tasten oder solange, bis der gewünschte Wert angezeigt wird.

Sobald der Heizbetrieb gewählt worden ist, ist es nicht mehr möglich die Gebläsegeschwindigkeit zu ändern, da das Gerät automatisch für deren Einstellung sorgt.

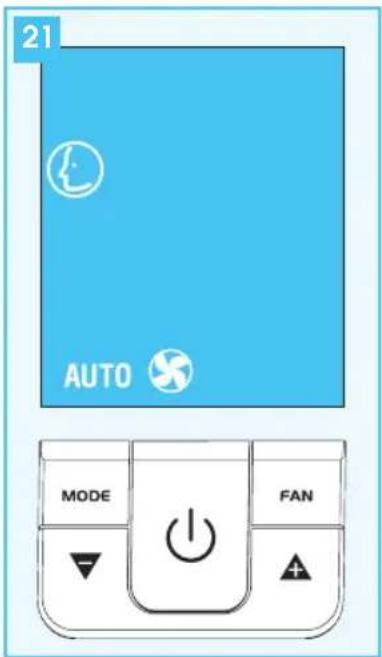

FUNKTION SMART (ABB. 21)

Das Gerät wird automatisch die Betriebsart Kühlung, Belüftung oder Heizung (nur in den Modellen, in denen diese Betriebsart verfügbar ist) wählen.

Auch die Gebläsegeschwindigkeit wird je nach Raumbedingungen automatisch eingestellt.

Zur Einstellung dieser Betriebsart:

- Drücken Sie wiederholt die Taste MODE, bis das Symbol SMART erscheint.

19 MODE FAN

20 26° AUTO MODE FAN

21 AUTO MODE FAN

BESCHREIBUNG DER FERNBEDIENUNG

2 Symbol Kühlen

3 Symbol Entfeuchten

4 Symbol Belüften

5 Symbol Heizen (nur in einigen Modellen)

9 Symbol Watersave

10 Symbol Ionisator (nur in einigen Modellen)

11 Anzeige der Gebläsegeschwindigkeit

12 Symbol Funktion SMART

14 Symbol Funktion BOOST

15 Symbol Funktion SLEEP

16 Anzeige AUTOFAN

17 Taste MODE (Wahl der Betriebsart)

18 Taste FAN

19 Taste Erhöhung (+) und Erniedrigung (-) der Temperatur

20 Taste ON/STAND-BY

21 Signalübertragung

22 Anzeige der ausgewählten Temperaturskala

23 Uhr

24 Symbol TIMER ON

25 Symbol TIMER OFF

26 Taste "Reset" (Rückkehr zu den Anfangseinstellungen)

27 Taste TIMER ON

28 Taste SET

29 Taste TIMER OFF

30 Taste Funktion Sleep

31 Taste zur Auswahl von °C oder °F

32 Taste Schwenken (diese Funktion ist in diesen Modellen nicht verfügbar)

33 Taste Funktion WATER SAVE

34 Taste Ionisator (nur in einigen Modellen)

35 Taste Betriebsart BOOST

GEBRAUCH DER FERNBEDIENUNG

Richten Sie die Fernbedienung auf den Signalempfänger des Klimagerätes. Die maximale Entfernung zwischen der Fernbedienung und dem Gerät beträgt 7 Meter (ohne jegliches Hindernis zwischen der Fernbedienung und dem Empfänger).

Handhaben Sie die Fernbedienung mit besonderer Sorgfalt: Nicht fallen lassen, nicht direktem Sonnenlicht aussetzen und nicht in die Nähe von Wärmequellen bringen.

INTELLIGENT REMOTE CONTROL 88°C F AUTO ON TIMER OFF TIMER MODE FAN RESET ON SET OFF 3030 3131 3232 3333 DeLonghi

Max. 7 Meter

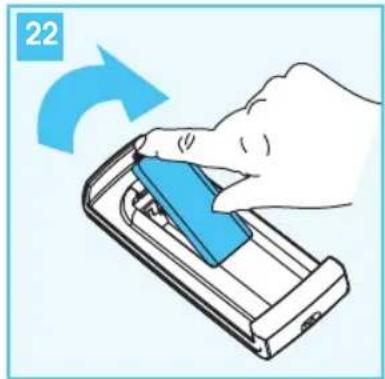

EINSETZEN ODER AUSWECHSELN DER BATTERIEN

• Nehmen Sie den Schutzdeckel auf der Rückseite der Fernbedienung ab (Abb. 22);
• Legen Sie zwei neuen 1,5 V-Batterien R03 "AAA" in der korrekten Richtung ein (siehe Anleitungen auf der Innenseite des Batteriefachs);
• Setzen Sie den Deckel wieder ein.

Da die Batterien umweltschädlich sind, müssen sie, wenn sie ausgewechselt worden sind oder die Fernbedienung selbst ausgedient hat, gemäß den geltenden Gesetzen entfernt und beseitigt werden.

EINSTELLUNG DER GENAUEN UHRZEIT

Nach erfolgtem Einsetzen der Batterien blinkt die Uhr des Displays bis zur Einstellung der genauen Uhrzeit auf. Hierzu wie folgt vorgehen:

• Bis zum Erreichen der genauen Uhrzeit die Tasten ▲ oder ▼ drücken. Wenn Sie die Taste gedrückt halten, wird der automatische Schnelldurchlauf aktiviert, und zwar zuerst die einzelnen Minuten, dann jeweils zehn Minuten und schließlich die Stunden.
• Bei Erreichen der korrekten Uhrzeit diese Taste loslassen und zur Bestätigung die Taste SET drücken.
• Zum Löschen der Programmierung der Fernbedienung und zur Rückkehr zu den Anfangseinstellungen drücken Sie mit der Spitze eines Bleistifts bzw. eines Kugelschreibers auf die Taste RESET.

BETRIEB ÜBER FERNBEDIENUNG

Der erste Teil der auf der Fernbedienung vorhandenen Schaltungen entsprechen genau der Bedienblende auf dem Gerät (Abb. 23).

Beziehen Sie sich also für das Ein- und Ausschalten des Gerätes sowie zur Auswahl der Betriebsart (KÜHLEN, ENTFEUCHTEN, BELÜFTEN, HEIZEN oder SMART) und der Gebläsegeschwindigkeit auf die im Kapitel Betrieb über Bedienblende beschriebenen Anleitungen.

23 UTO MODE FAN AUTO 10:38 MODE FAN RESET

Im folgenden Abschnitt werden hingegen die zusätzlichen Funktionen, d.h. die Funktionen der Schaltungen im unteren Bereich der Fernbedienung, beschrieben.

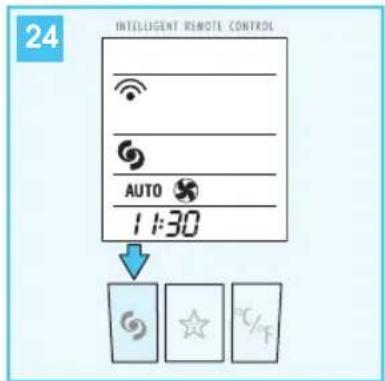

FUNKTION "BOOST" (ABB. 24)

Ideal in den Sommermonaten für ein schnelles Kühlen des Raums. Die Funktion wird einfach durch Drücken der Taste aktiviert. Das Gerät funktioniert im Kühlbetrieb auf der höchsten Leistungsstufe. Während des Betriebs dieser Funktion ist es unmöglich, die Temperatur einzustellen oder die Gebläsegeschwindigkeit zu ändern.

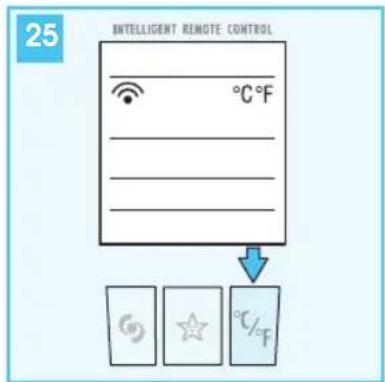

AUSWAHL DER TEMPERATURSKALA (ABB. 25)

Bei Drücken der Taste ^/%_F stellt das Gerät die Anzeige der Temperatur von ^ auf ^ und umgekehrt um.

24 INTelligent REMOTE CONTROL AUTO 1:30

25 INTELLIGENT REMOTE CONTROL °C °F ↓ G ☆ °C / F

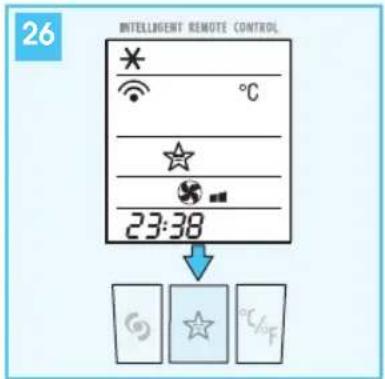

FUNKTION SLEEP (ABB. 26)

Diese Betriebsart ist ideal für die Nachtstunden, weil sie den Gerätebetrieb allmählich reduziert.

Zur korrekten Einstellung dieser Betriebsart wie folgt vorgehen:

• Die Betriebsart (Kühlen, Entfeuchten, Smart oder Heizen (für die Modelle, in denen diese Betriebsart verfügbar ist) entsprechend den vorigen Anleitungen auswählen.
- Drücken Sie dann die Taste ☆.Das Gerät funktioniert in der vorab ausgewählten Betriebsart und auf niedriger Gebläsegeschwindigkeitsstufe.

Mit der Funktion SLEEP kann der Raum auf optimaler Temperatur gehalten werden, wobei bei geräuscharmem Betrieb ein übermäßiger Temperaturanstieg oder – abfall verhindert wird.

In dieser Betriebsart läuft das Gebläse stets auf niedrigster Leistungsstufe, während die Raumtemperatur oder der Feuchtigkeitsgrad nach den Bedürfnissen des Wohlbefindens stu- fenweise variiert:

Im Kühlbetrieb steigt die Temperatur nach 60 Minuten um 1°C und nach 2 Stunden um einen weiteren Grad.

In den ersten zwei Betriebsstunden wird der Entfeuchtungsbetrieb jede Stunde teilweise reduziert.

Im Heizbetrieb sinkt die Temperatur in den ersten 3 Stunden jede Stunde um 1°C.

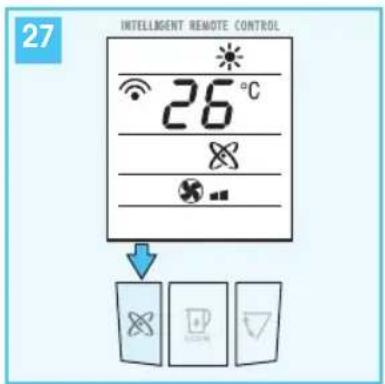

FUNKTION IONISATOR (NUR EINIGE MODELLE) (ABB. 27)

Der Ionisator ist eine elektronische Vorrichtung, die negative lonen in den Raum abgibt. Es ist bewiesen, dass saubere und angenehme Umgebungen eine große Anzahl negativer lonen enthalten, während in Räumen mit schlechter Luft positive lonen überwiegen. Durch den Ionisator wird das richtige Verhältnis zwischen positiven und negativen lonen wieder hergestellt, indem er die eventuell in der Luft vorhandenen Staubpartikel beseitigt und ein angenehmes Gefühl von Wohlbefinden schafft.

Mit dieser Taste wird der in einigen Modellen verfügbare Ionisator aktiviert. Die Taste kann in allen Betriebsarten aktiviert werden.

FUNKTION WATERSAVE (ABB. 28)

Mit dieser Funktion wird die Autonomie des Gerätes während des Wasserbetriebs erhöht. Sie kann in den Betriebsarten Kühlen und SMART aktiviert werden. Durch Drücken dieser Taste wird die Geräteleistung zwar etwas herabgesetzt, aber der Wasserverbrauch im Tank wird um einiges reduziert: Tatsächlich beträgt die Autonomie des Tanks normalerweise 6 Stunden, während sie mit dieser Betriebsart auf etwa 10 Stunden erhöht wird. Häufiges Nachfüllen wird hierdurch vermieden. Wenn während des Betriebs in dieser Betriebsart das Wasser aufgebraucht wird, wird mehr Abluft durch den Abluftschlauch abgelassen und gleichzeitig schaltet sich die Kontrollleuchte ein. Zur Wiederherstellung des Wasserbetriebs den Tank füllen.

FUNKTION SCHWENKEN

In diesen Modellen ist die Funktion Schwenken nicht verfügbar.

26 INTELLIGENT REMOTE CONTROL * °C / / / / / 23:38 ↓ © ☆ °C/F

27 INTELLIGMENT REMOTE CONTROL 26°C

28 INTELLIGENT REMOTE CONTROL * 26°C ECOM 2:30

EINSTELLEN DES TIMERS

Mit der Programmierung können Sie die von Ihnen gewünschten Betriebszeiten des Gerätes einstellen.

Programmieren der Einschaltung

• Drücken Sie die Taste ON. Auf dem Display der Fernbedienung blinken die Einschaltzeit und die Schrift ON TIMER (Abb. 29) auf.
• Drücken Sie nun zur Einstellung der gewünschten Einschaltzeit die Tasten ▼ oder ▲.
• Beim Erreichen der gewünschten Uhrzeit drücken Sie zu deren Bestätigung die Taste SET (Abb. 30): Auf dem Display der Fernbedienung sieht man die Schrift ON TIMER, während auf dem Display des Gerätes das Symbol 📁 erscheint. Dieses Symbol zeigt an, dass der Betrieb mit Timer aktiviert ist.

Programmieren der Einschaltung

• Drücken Sie die Taste OFF. Auf dem Display der Fernbedienung blinken die Ausschaltzeit und die Schrift OFF TIMER (Abb. 29) auf.
• Drücken Sie nun zur Einstellung der gewünschten Ausschaltzeit die Tasten ▼ oder ▲.
• Beim Erreichen der gewünschten Uhrzeit drücken Sie zu deren Bestätigung die Taste SET (Abb. 30): Auf dem Display der
  Fernbedienung sieht man die Schrift OFF TIMER, während auf dem Display des Gerätes das Symbol 📁 erscheint. Dieses Symbol zeigt an, dass der Betrieb mit Timer aktiviert ist.

32 INTELLIGENT REMOTE CONTROL * 26°C 23:30 OFF TIMER ON SET OFF

29 INTELLIGENT REMOTE CONTROL * 26°C 17:30 ON TIMER ON SET OFF

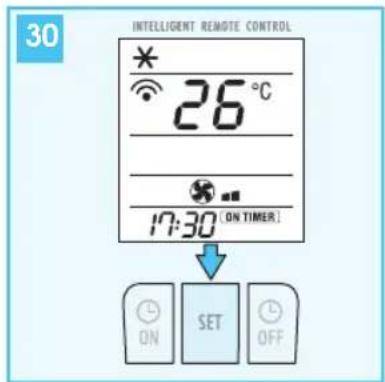

30 INTELLIGENT REMOTE CONTROL * 26 °C 17:30 [ON TIMER] ON SET OFF

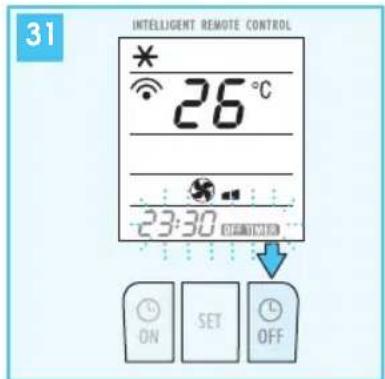

31 INTELLIGENT REMOTE CONTROL * 26°C - - 23:30 ON SET OFF

EIGENDIAGNOSE

Das Gerät ist mit einem Eigendiagnosesystem ausgestattet, das einige Funktionsstörungen identifiziert. Die Fehlermeldungen erscheinen auf dem Display des Gerätes.

WENN AUF DEM DISPLAY...ERSCHEINT, ...WASTUN?		WENN AUF DEM DISPLAY...ERSCHEINT, ...WASTUN?
	Das Gerät besitzt eine Abtauvorrichtung, welche die übermäßige Eisbildung verhindert. Das Gerät schaltet sich automatisch wieder ein, sobald der Abtauvorgang abgeschlossen ist. Bei Auftreten dieses Alarms wenden Sie sich bitte an den nächst gelegenen Kundendienst.		Entleeren Sie den Sicherheitstank gemäß den Anleitungen im Abschnitt „Arbeitsvorgänge am Ende der Saison".Bei Wiederauftreten dieser Störung wenden Sie sich an den nächst gelegenen Kundendienst.
LOW TEMPERATURE(Frostschutz)		HIGH LEVEL(Sicherheitstank voll)
	Bei Wiederauftreten dieser Störung wenden Sie sich an den nächst gelegenen Kundendienst.		Diese Meldung erscheint nach etwa 500 Betriebsstunden im Wasserbetrieb und weist darauf hin, dass das Gerät entkalkt werden muss. Hierzu entsprechend den Anleitungen im Abschnitt „Entkalkung“ vorgehen. Wenn der Alarm nach abgeschlossener Entkalkung weiterhin angezeigt wird oder kurz nach der letzten Entkalkung wieder auftritt (die vor Erscheinen der Meldung durchgeführt wurde), müssen Sie den Alarm rücksetzen, indem Sie die Taste!10 Sekunden lang gedrückt halten.
PROBE FAILURE(Fühler beschädigt)		CLEAN(Reinigung)

RATSCHLÄGE FÜR EINEN KORREKTEN GEBRAUCH

Um die optimale Leistung Ihres Klimagerätes zu erzielen, hier einige Hinweise:

• Schließen Sie die Fenster und Türen des zu kühlenden Raumes (Abb. 33). Bei zeitweiliger Festinstallation empfehlen wir jedoch, eine Tür einen Spalt geöffnet zu lassen (es reicht 1 cm), damit der richtige Luftaustausch gewährleistet wird.
• Damit Ihr Gerät energiesparend arbeitet, den Raum vor direkter Sonnenbestrahlung schützen, indem Sie die Vorhänge zuziehen und/oder die Rollläden teilweise herablassen (Abb. 34);
• Legen Sie keine Gegenstände auf das Klimagerät;
• Behindern Sie nicht den Lufteingang und den Luftausgang (Abb. 35), und lassen Sie stets beide Gitter frei;
• Vergewissern Sie sich, dass sich keine Wärmequellen im Raum befinden.
• Das Gerät nicht in feuchten Räumen aufstellen (z.B. Waschküchen).
  • Das Gerät nicht im Freien verwenden.
• Kontrollieren Sie, dass das Klimagerät auf einem ebenen Fußboden steht. Befestigen Sie hierzu gegebenenfalls die Rollensicherungen unter den vorderen Laufrollen.

LUFTREINIGUNGSFILTER

Das Gerät ist mit einem Staubfilter ausgestattet, der die Unreinheiten der vom Raum angesaugten Luft zurückhält.

Einige Modelle enthalten auch Filter mit hoher Filtrationsleistung, wie zum Beispiel den Silberionenfilter und den elektrostatischen Filter 3M®.

SILBERIONENFILTER

Der Silberionenfilter hält nicht nur Staubpartikel zurück, sondern hat auch eine antibakterielle Wirkung. Außerdem reduziert er andere Reizstoffe wie Pollen und Sporen.

Der Filter ist mit kleinen Silberpartikeln (in Größen von Millionstel Millimeter) behandelt, die in der Nähe von Bakterien oder Sporen in der Lage sind, deren Vermehrung zu blockieren und somit deren Absterben zu verursachen.

ELEKTROSTATISCHER FILTER 3M®

Der elektrostatische Filter 3M® hält kleinste Staubpartikel zurück und erhöht somit die Filtrationsfähigkeit des Gerätes.

EINSETZEN DER FILTER AM GITTER

Das Gerät kann nur mit dem Staubfilter verwendet werden, der bereits am Gitter eingesetzt ist.

Zur Verwendung der beiden Zusatzfilter (sofern diese in Ihrem Modell verfügbar sind) diese aus ihrer Verpackung herausnehmen und am Staubfilter einhängen, und zwar indem Sie sie unter die eigens hierzu vorgesehenen Haken ziehen.

Falls Sie diese Filter nicht verwenden wollen, ist es ratsam, die Filter versiegelt in ihrer Packung aufzubewahren.

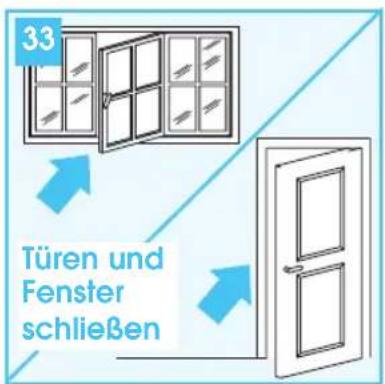

33 Türen und Fenster schließen

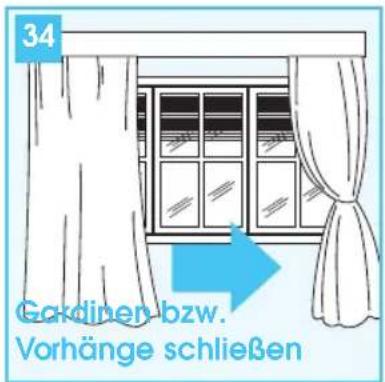

34 Gakdinen-bzw. Vorhänge schließen

35 Nicht abdecken

36 Silberionenfilter Filter 3M®

REINIGUNG

Bevor Sie mit Reinigungs- bzw. Wartungsarbeiten beginnen, schalten Sie das Gerät durch Drücken der Taste ⏻ auf der Bedienblende oder auf der Fernbedienung aus, warten einige Sekunden ab und ziehen dann den Netzstecker aus der Steckdose.

REINIGUNG DES AUSSENGERÄTGEHÄUSES

Reinigen Sie das Gerät mit einem angefeuchteten Tuch, und wischen Sie es dann mit einem trockenen Tuch nach.

Das Klimagerät nicht mit Wasser reinigen: Das könnte gefährlich sein.

√ Verwenden Sie zur Reinigung niemals Benzin, Alkohol oder Lösemittel. Niemals Insektenvertilgungsmittel oder Ähnliches auf das Gerät sprühen.

REINIGUNG DER LUFTFILTER

Um die Funktionstüchtigkeit Ihres Klimagerätes nicht zu beeinträchtigen, empfehlen wir den Staubfilter jede Betriebswoche zu reinigen.

Staubfilter (in allen Modellen vorhanden)

Der Filter befindet sich am Luftansauggitter, welches ihrerseits als Filteraufnahme dient.

Zur Reinigung des Filters verfahren Sie wie folgt:

- Nehmen Sie das Ansauggitter ab, indem Sie es nach außen drehen (Abb. 37).

- Entnehmen Sie den Staubfilter, indem Sie ihn vom Gitter abhaken (Abb. 38).

- Benutzen Sie zur Entfernung des auf dem Filter abgelagerten Staubs den Staubsauger.

Sollte der Filter sehr schmutzig sein, waschen Sie ihn in lauwarmem Wasser und spülen ihn dann mehrmals nach. Die Wassertemperatur sollte unter 40° C liegen.

- Den gereinigten Filter bitte gut trocken lassen.

- Zum Wiedereinsetzen des Filters diesen wieder im Ansauggitter unterbringen und dann das Gitter wieder am Gerät einhaken.

Silberionenfilter und Filter 3M® (nur in einigen Modellen mitgeliefert)

Diese beiden Filter sind hinter dem Staubfilter angeordnet.

Wenn der Staubfilter gereinigt werden muss, sind auch die Zusatzfilter zu entfernen.

Reinigen Sie diese mit einem Staubsauger auf mittlerer Leistungsstufe.

Der Silberionenfilter kann mit frischem Wasser gewaschen werden: Lassen Sie ihn gut trocknen, bevor Sie ihn wieder einsetzen.

Der Silberionenfilter sollte jedoch mindestens nach 2 Saisons ersetzt werden.

Der Filter 3M® ist nicht waschbar, sondern muss am Ende der Saison oder sobald er seine Effizienz verliert ausgewechselt werden.

√ Den Silberionenfilter und den Filter 3M® können Sie sowohl in Geschäften, welche De'Longhi Zubehöre verkaufen, als auch in den Kundendienststellen erwerben.

EMPFOHLENE ÜBERPRÜFUNGEN AM ENDE DER SAISON

• Das Gerät ist gemäß der im folgenden Abschnitt beschriebenen Anweisungen zu entkalken.
• Lassen Sie das Wasser aus dem Tank und aus dem internen Kreis laufen, indem Sie die 2 in der hinteren Klappe befindlichen Schläuche herausziehen und öffnen (Abb. 39).
• Betreiben Sie dann das Gerät mit leerem Tank und nur in der Betriebsart Belüften etwa eine halbe Stunde lang: Auf diese Weise trocknen die internen Teile des Gerätes vollkommen und es wird verhindert, dass sich Feuchtigkeit absetzt.
• Schalten Sie dann das Gerät aus und ziehen Sie den Stecker.
• Entfernen Sie den Abluftschlauch.
• Reinigen Sie den Staubfilter und die Luftreinigungsfilter (in den Modellen, in denen sie verfügbar sind).
• Das Stromkabel im eigens vorgesehenen Fach verstauen (Abb. 40).
• Das Gerät wegstellen. Hierzu das Gerät abdecken, damit kein Staub eintreten kann.

ENTKALKUNG

Bei der Verwendung des Gerätes im Wasserbetrieb setzt sich unvermeidlich Kalk ab, der zur Gewährleistung des effizienten Gerätebetriebs natürlich entfernt werden muss. Aus diesem Grund zeigt das Gerät nach etwa 500 Stunden mit der Meldung ⚠️ L (CLEAN) an, dass die Durchführung einer Entkalkung erforderlich ist. Zur Entkalkung wie folgt vorgehen:

• Das Gerät ausschalten, vom Stromnetz trennen und mittels der Abflussschläuche das ganze Wasser aus dem Geräteinnern ablassen (Abb. 39)
• Die Wasserabflussschläuche wieder schließen und einsetzen; den Tank des Gerätes mit 0,5 l Entkalker (eine Flasche) und 1,5dl sauberem Wasser füllen.
• Den Stecker wieder einstecken und das Gerät in der Betriebsart Kühlen und mit der Funktion BOOST laufen lassen, bis auf dem Display des Gerätes das Symbol ♦ „Wasser fehlt“ erscheint.
• Das Gerät ausschalten, den Stecker ziehen und mittels der Abflussschläuche das ganze Wasser aus dem Geräteinnern ablassen.
• Die Wasserabflussschläuche wieder schließen und einsetzen; den Tank des Gerätes mit 2 l sauberem Wasser füllen, um den Schmutz und den Entkalker aus den internen Kreisen zu entfernen.
• Den Stecker wieder einstecken und das Gerät laufen lassen, bis auf dem Display des Gerätes das Symbol ♦ „Wasser fehlt“ erscheint.
• Das Gerät ausschalten, vom Stromnetz trennen und das ganze Nachspülwasser aus den Abflussschläuchen ablassen.
• Wenn das abgelassene Wasser sehr schmutzig oder schaumig ist, muss das Nachspülen wiederholt werden.
• Schließen Sie die Abflussschläuche und setzen Sie sie wieder in ihrer Aufnahme ein.
• Nach erfolgter Entkalkung den Alarm wieder rücksetzen, indem Sie die Taste ⏻ 10 Sekunden gedrückt halten.

√ Kaufen Sie den Entkalker in der nächst gelegenen Kundendienststelle De'Longhi.

Die Verwendung eines anderen Entkalkungsmittels könnte zu Schäden an den internen Teilen führen und zudem den Verlust der Garantie zur Folge haben.

STÖRUNGEN URSACHEN ABHILFEN

Das Klimagerätschaltet sich nicht ein.	Die Stromzufuhr ist unterbrochenDer Stecker ist nicht eingestecktDie interne Schutzvorrichtung hat angesprochen.	AbwartenDen Stecker einsteckenRufen Sie Ihre Kundendienststelle
Das Klimagerät funktioniert nur kurzzeitig	Der Abluftschlauch ist einge-klemmt und geknicktEine Verstopfung verhindert den Austritt der Luft nach draußen	Den Abluftschlauch korrekt positionieren und die Länge und Biegungen des Schlauchs auf ein Minimum begrenzen, damit jegliche Drosselstellen vermieden werden können.Die Hindernisse, welche den Austritt der Luft nach draußen verhindern, feststellen und beseitigen.
Das Klimagerät funktioniert, kühlt aber nicht den Raum	Türen, Fenster und Vorhänge sind offenIm Raum befindet sich eine Wärmequelle (Ofen, Fön, usw.).Der Abluftschlauch ist nicht mehr am Gerät angeschlossen.Staubfilter, Silberionenfilter (in den Modellen, die damit ausgestattet sind) und Filter 3M® sind verstopftDie technischen Eigenschaften des Gerätes eignen sich nicht für die Klimatisierung des Raumes, in dem es aufgestellt ist.	Fenster, Türen und Vorhänge schließen, wobei stets die vorab aufgeführten „Ratschläge für einen korrekten Gebrauch“ zu berücksichtigenDie Wärmequellen beseitigenDen Abluftschlauch in seinen Sitz auf der Rückseite des Gerätes einstecken (Abb. 1)Die Filter entsprechend den vorab beschriebenen Anleitungen reinigen
Während des Betriebs entwickelt sich ein unangenehmer Geruch im Raum	Der Staubfilter, der Silberionenfilter (in den Modellen, die damit ausge-stattet sind) und Filter 3M® sind verstopft	Die Filter entsprechend den vorab beschriebenen Anleitungen reinigen
Das Klimagerät funktioniert nach dem Einschalten etwa 3 Minuten nicht	Zum Schutz des Verdichters verzögert eine interne Vorrichtung dessen Einschaltung um 3 Minuten ab dem Neustart.	Abwarten; dieser Zeitintervall ab dem Neustart gehört zum normalen Gerätebetrieb.
Auf dem Display des Gerätes erscheint das Symbol mit einer der folgenden Schriften : PF / HU/LCL	Das Gerät ist mit einem Eigendiagnosesystem ausge-stattet, das einige Funktionsstörungen identifiziert.	Wir verweisen auf das Kapitel EIGENDIAGNOSE.

TECHNISCHE EIGENSCHAFTEN

Anschlussspannung siehe Typenschild

Max. Leistungsaufnahme bei Kühlung "

Max. Leistungsaufnahme bei Heizung (nur in einigen Modellen) "

Kühlmittel

Kühlleistung "

BETRIEBSGRENZBEDINGUNGEN

Raumtemperatur bei Kühlbetrieb 21÷35°C

Raumtemperatur bei Heizbetrieb MAX 25°C (nur in einigen Modellen)

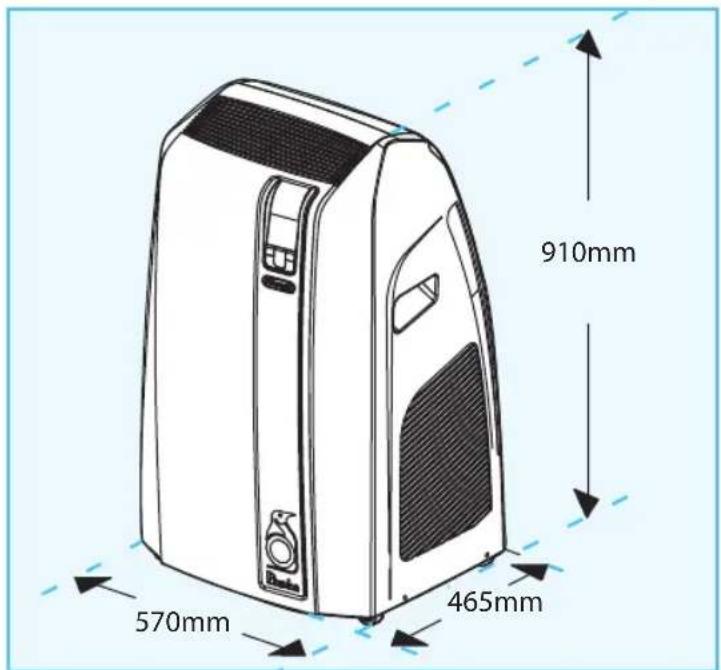

ABMESSUNGEN DES GERÄTS

• B reite 570 mm

- Höhe 910 mm

• T iefe 465 mm

• Gewicht 51 kg

Die Garantiebedingungen und der technische Kundendienst sind auf dem Ihrem Gerät beigelegten Zertifikat aufgeführt.
